Boris Beaulant

Table pour pantographe de défonceuse

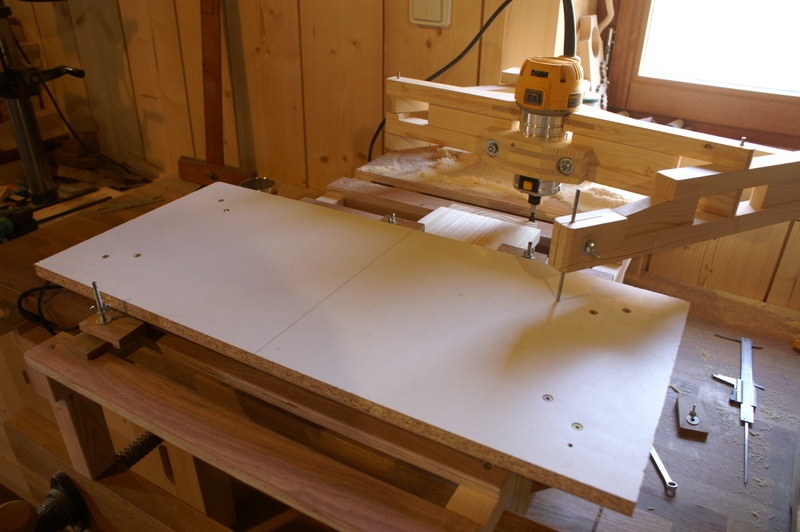

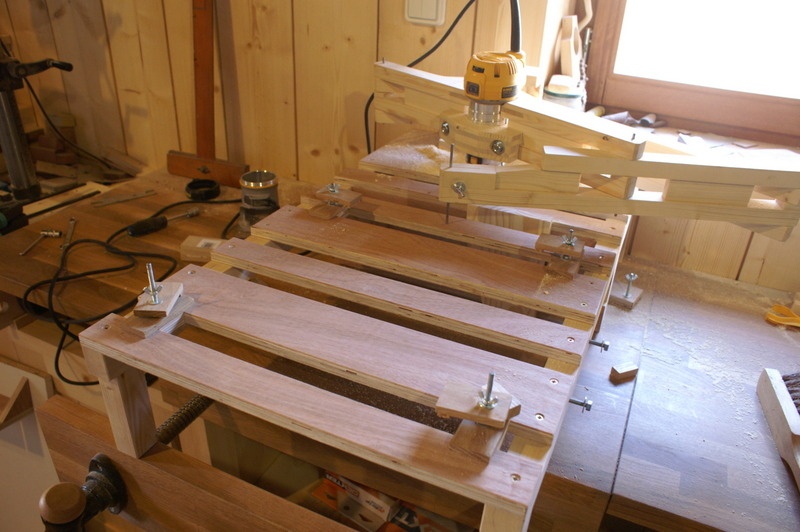

Le pantographe pour défonceuse est une machine finalement assez intéressante pour copier. Et c'est aussi une machine très polyvalente. C'est pourquoi, j'ai repensé la table qui supporte autant les pièces à usiner que le modèle à copier.

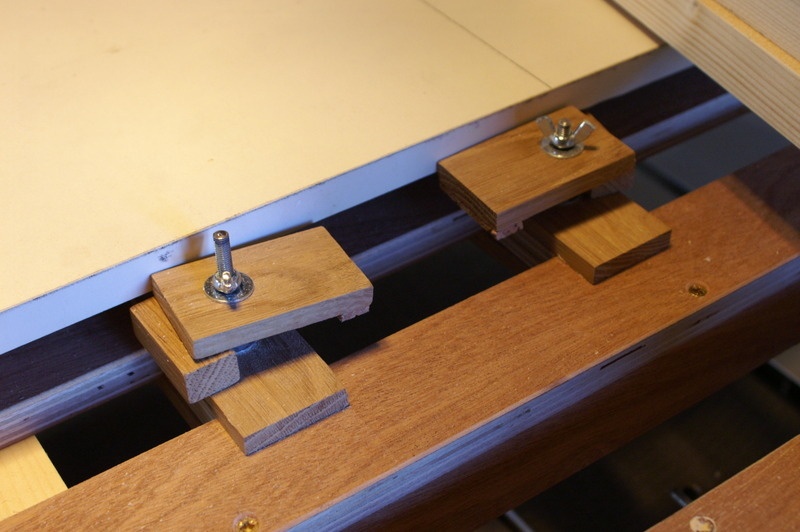

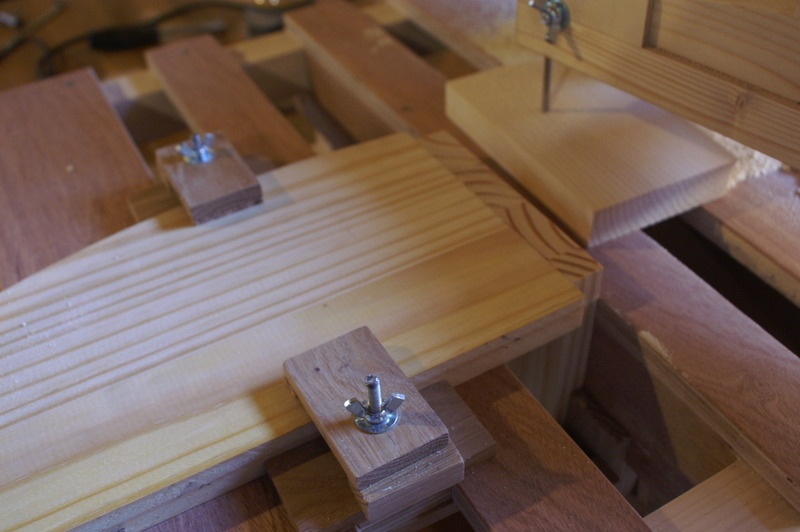

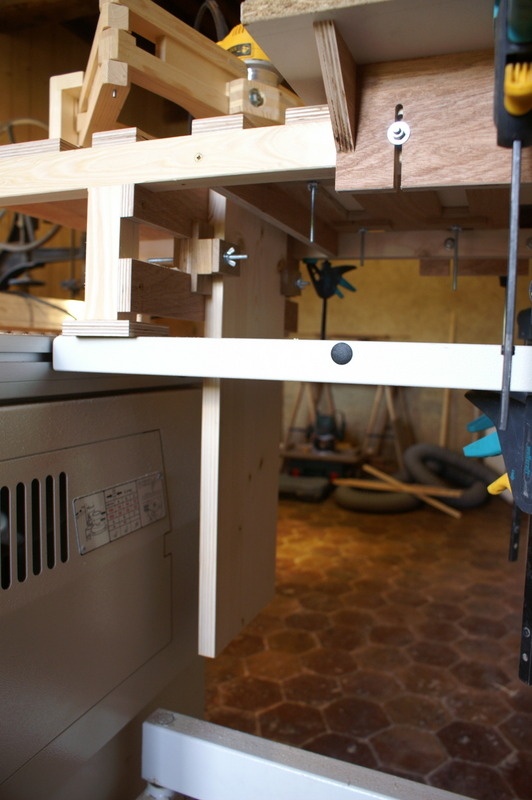

Cette table permet le serrage et le maintient des pièces à plat et debout.

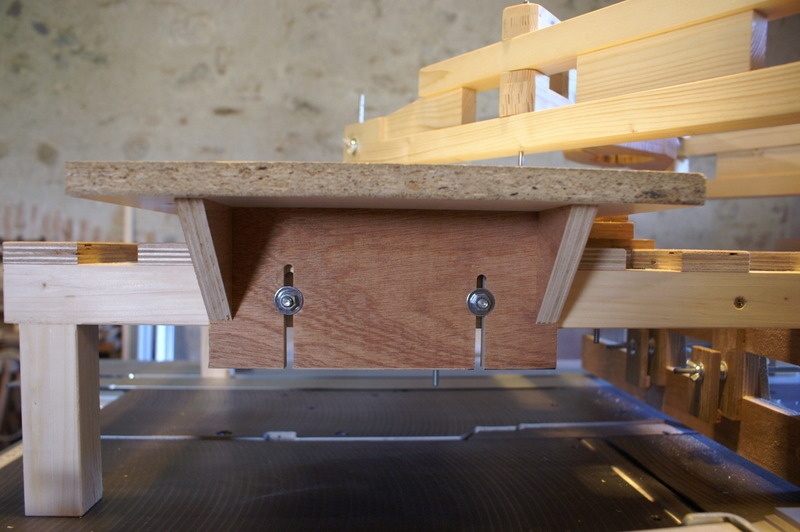

Une petite tablette réglable vient chevaucher le tout pour porter le modèle à copier.

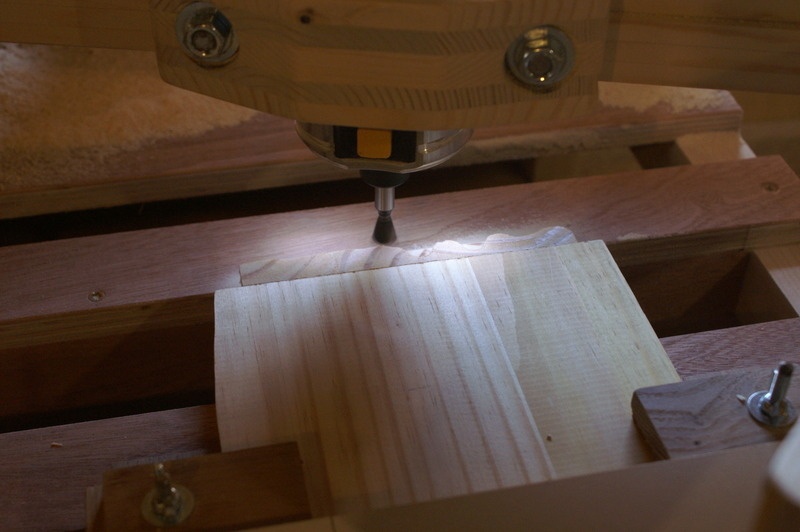

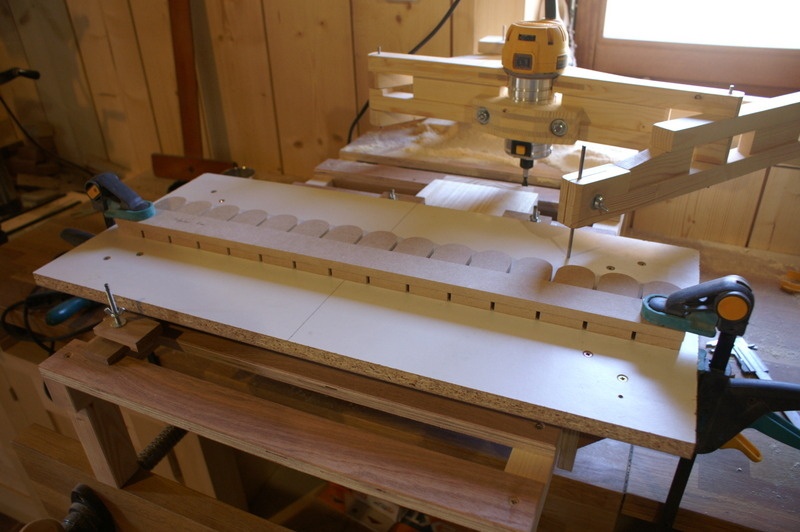

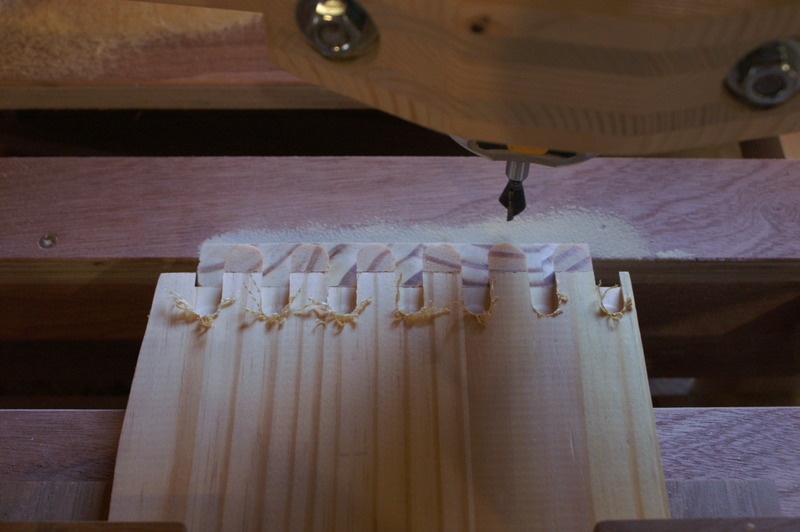

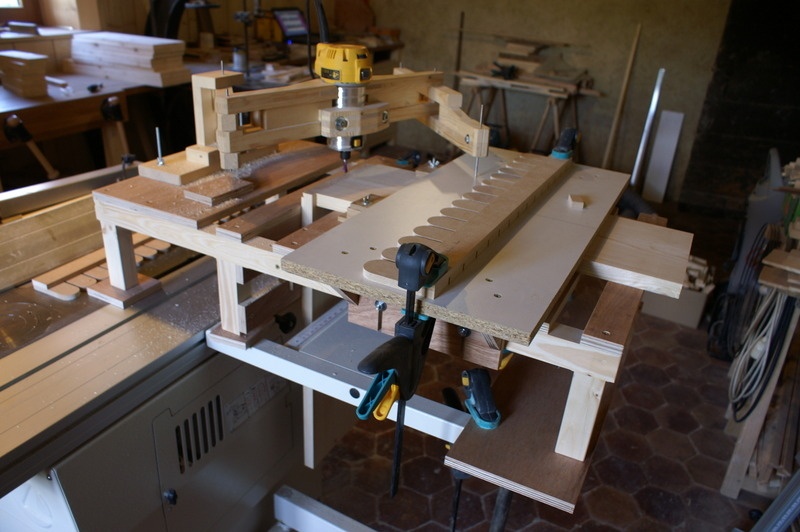

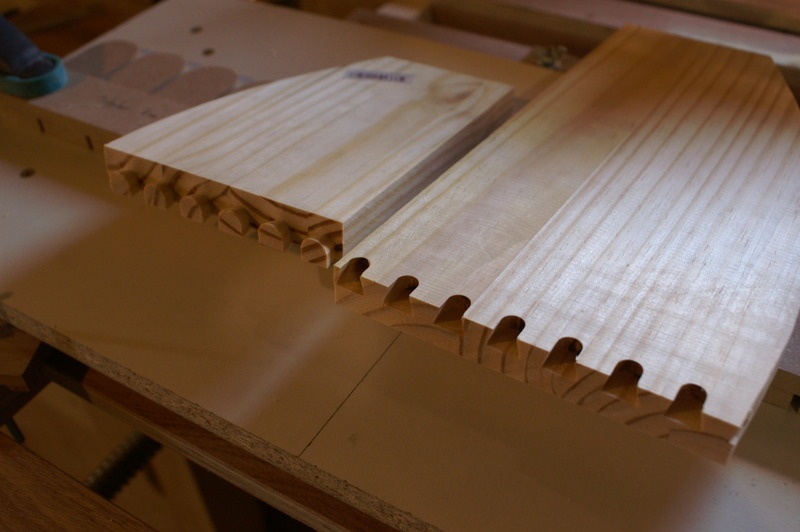

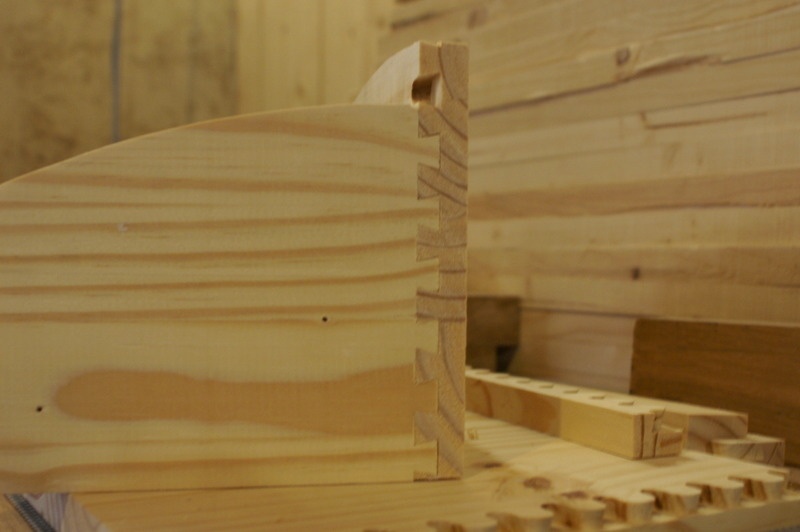

Réalisation de queues d'aronde

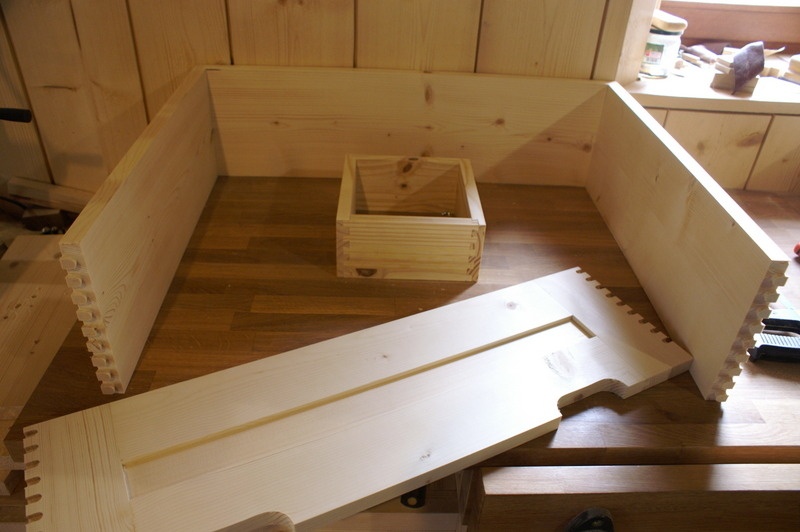

Ma première utilisation a été d'en faire une "machine" à queues d'aronde. Le résultat est très satisfaisant.

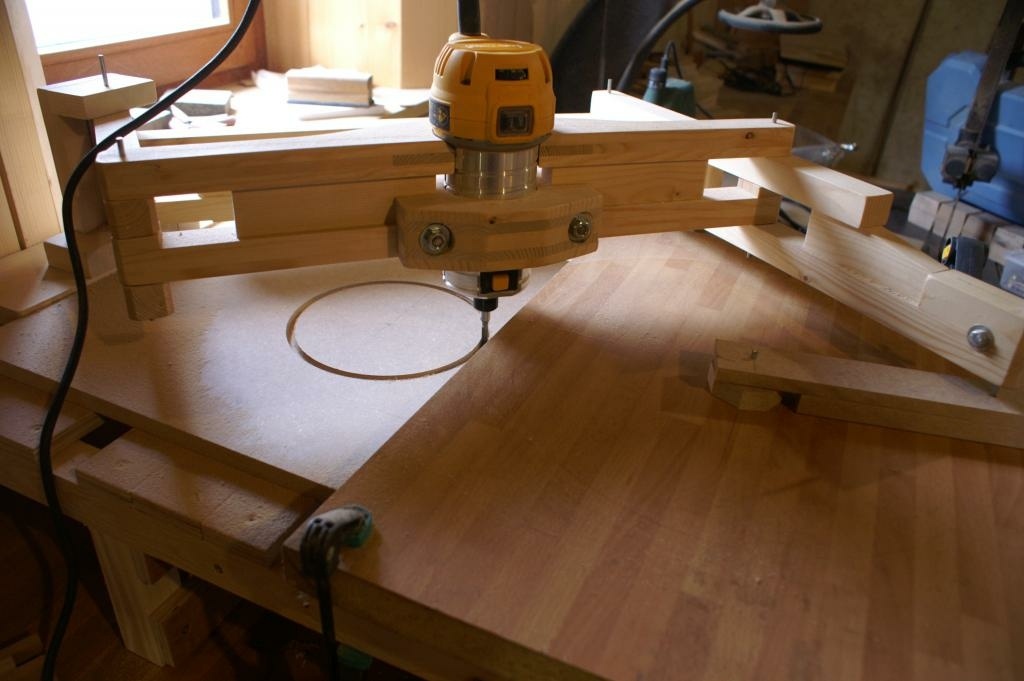

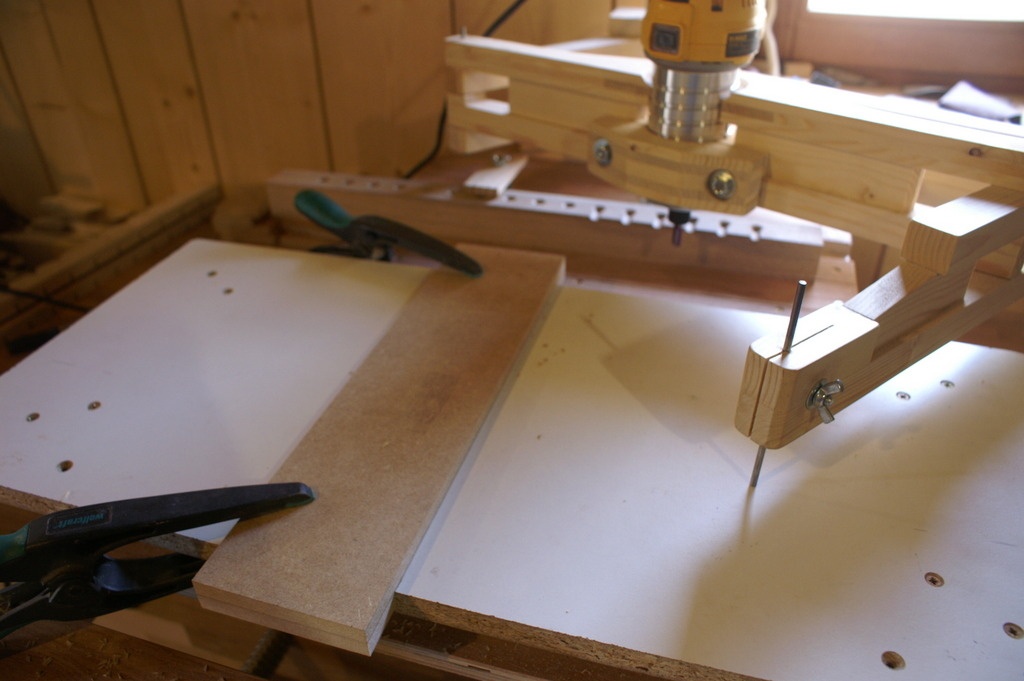

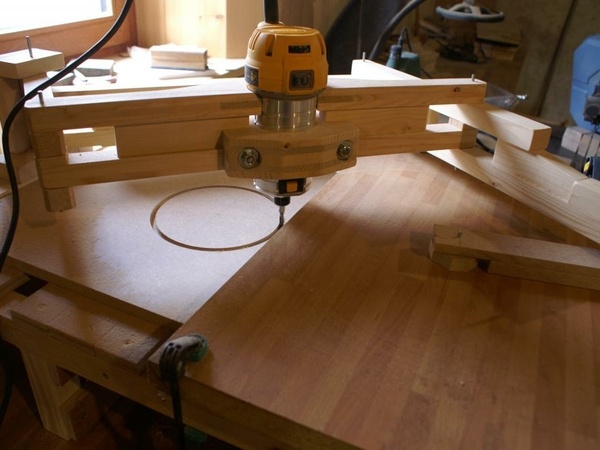

Dispositif de tracé de cercles

Le gros atout du pantographe est quand même de pouvoir recopier facilement un cercle. Et dans le cadre de la réalisation de ma table de défonceuse, j'ai utilisé ce système.

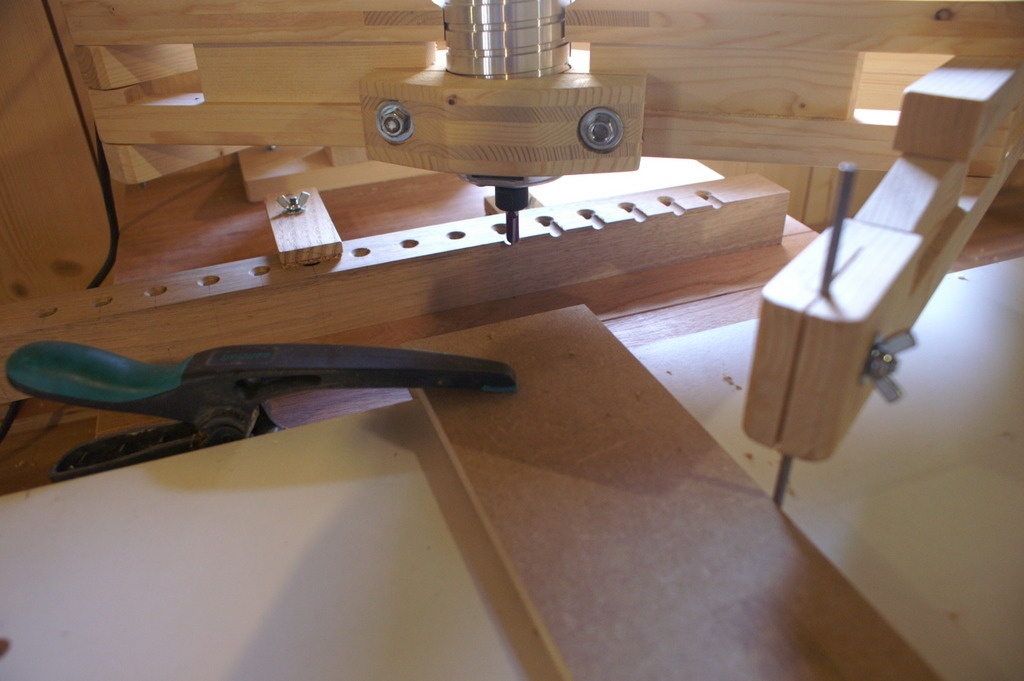

Guide parallèle

Dans le but de réaliser des opérations répétitives (exemple), j'ai ajouter un guide parallèle adaptable dur la tablette de gabarit.

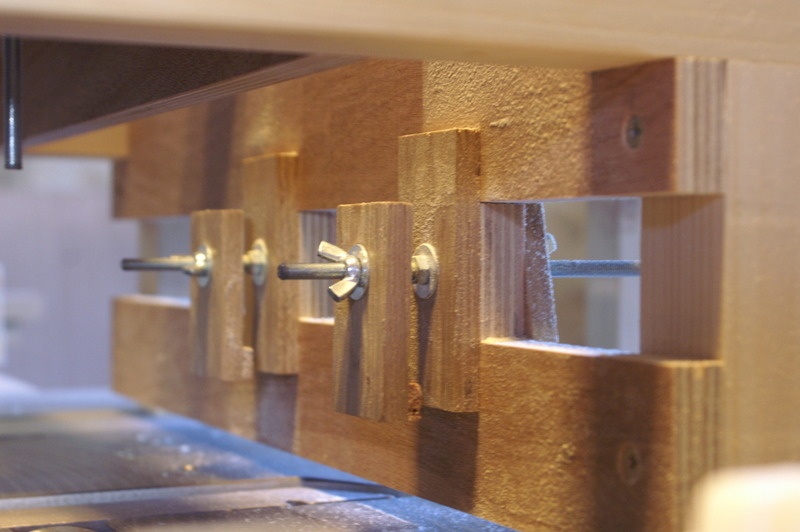

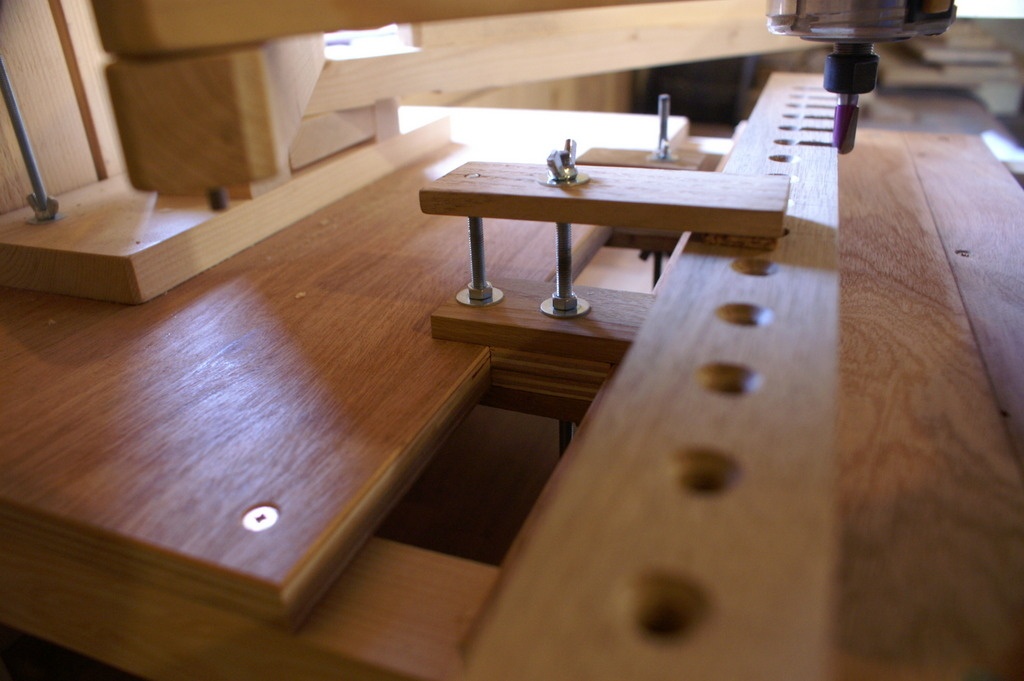

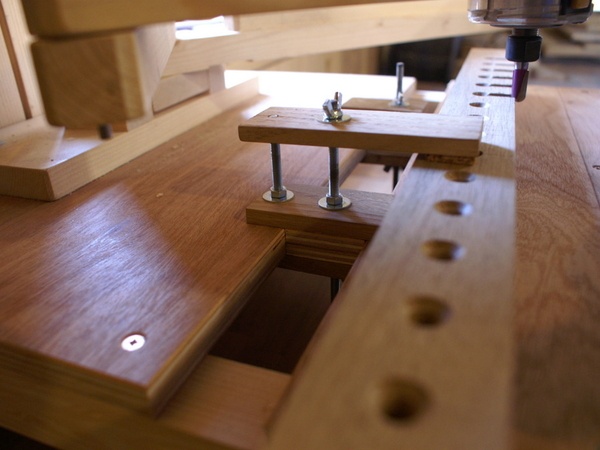

Dispositif de serrage amélioré

Le premier dispositif de serrage ne obligeait l'utilisation d'une petite cale de bois pour que la pression de serrage s'exerce. Cette petite cale n'étant pas étirable à souhait, je l'ai remplacé par une vis et un écrou. J'ai gagné en polyvalence.

Mis à jour

Publications associées


Discussions

dessous de plat triangle a l'infini
( Modifié )

Très ingénieux beau travail

Boris Beaulant
( Modifié )

Merci

Antoine
( Modifié )

Bonne idée, ça évite de construire un "Pantorouter"

Boris Beaulant
( Modifié )

C'est vrai que c'est le même principe. Avec la gestion de la profondeur en moins quand même.

Vic66
( Modifié )

Magnifique Zeloko!!!
J'espère qu'avec de la persévérance et ma motivation, arriver un jour à faire ce genre de projet.
Chapeau bas...

JimmyBis
( Modifié )

Tres ingénieux vraiment

jeplor

Impressionnant...

Philippe Gelard

Bien pensé! Mais dis moi, avec cet arrangement, tu conserves l'échelle? Le but du pantographe à la base est de reproduire un plan à une échelle différente. avec cet arrangement, j'ai envie de penser que tu doives dessiner deux fois plus grand que la défonceuse?

Boris Beaulant

j'ai envie de penser que tu doives dessiner deux fois plus grand que la défonceuse?

Oui, c'est ça ;)

Philippe Gelard

c'est pas bête, du coup tu y gagnes en précision... bien vu!
