dependancesbois

Cabane de jardin


Construction d'une petite cabane de jardin avec un angle à 70° pour un des coté et une partie appentis fixée sur l'habitation.

rien de bien compliqué c'est le travail avec les angles qui m'a surtout intéressé ici.

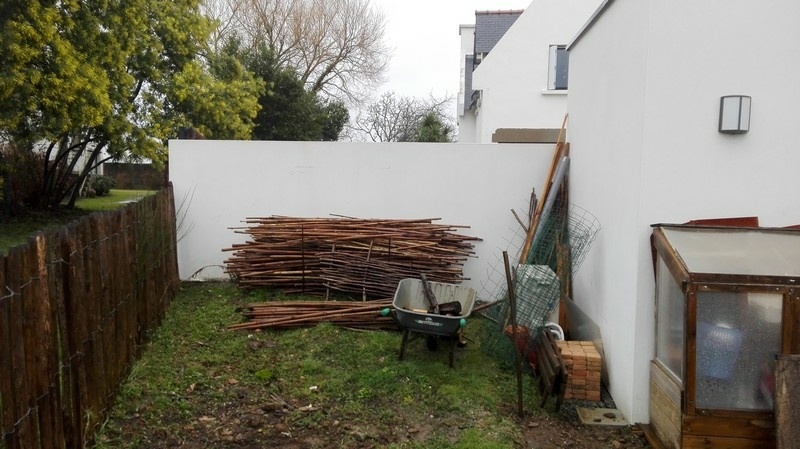

Le décaissement à été fait par le client.

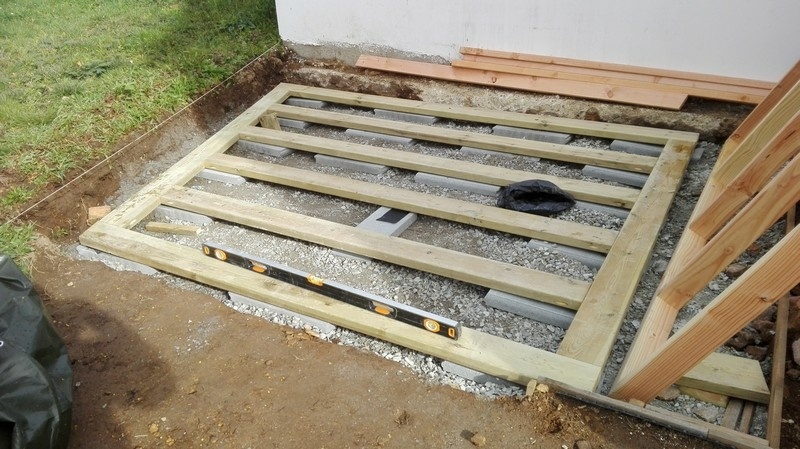

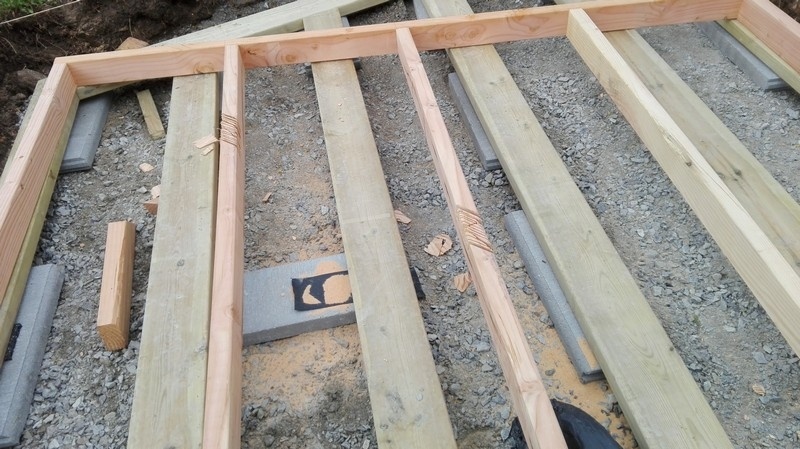

les fondations en classe 4 des bandes epdm posées entre le bois et les dalles béton.

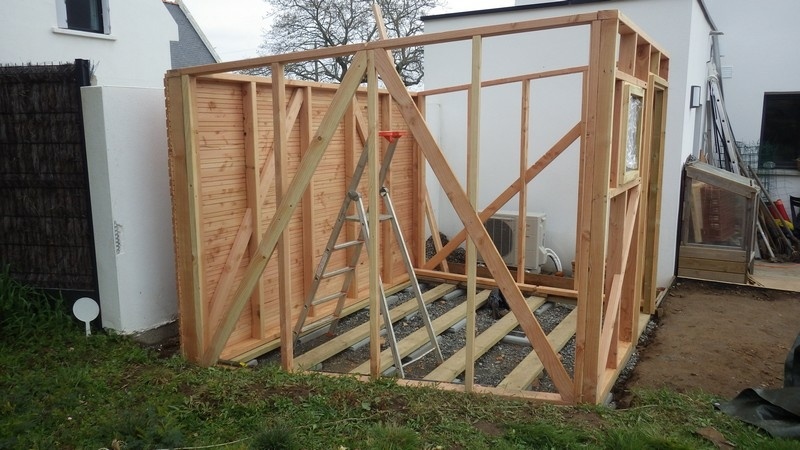

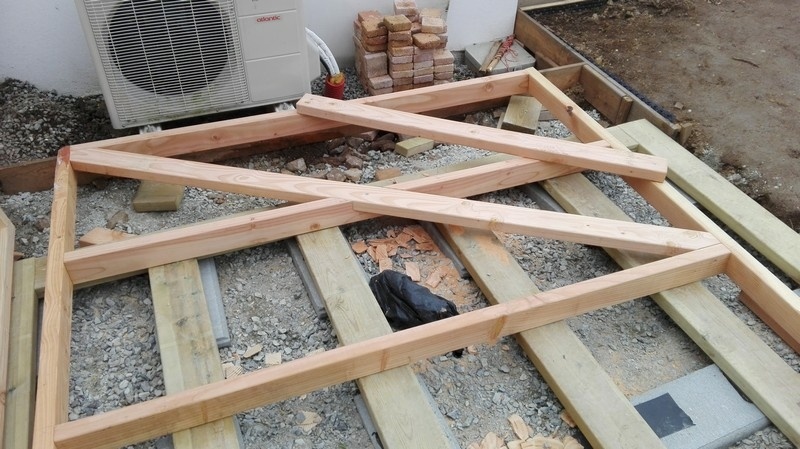

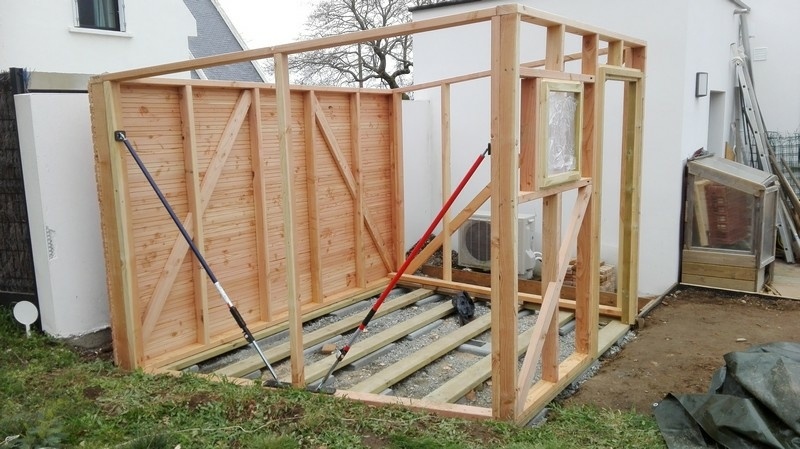

Les murs en douglas d'ossature 45x95, sur la base des maison ossature bois, contreventés par écharpe.

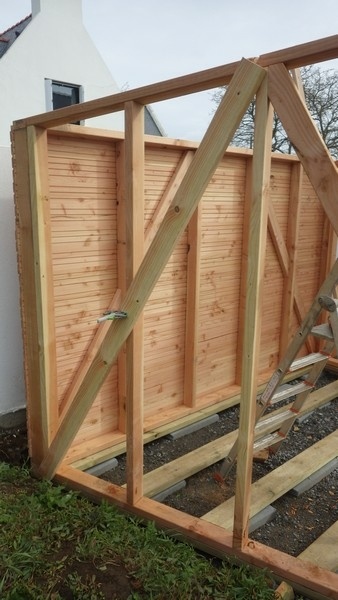

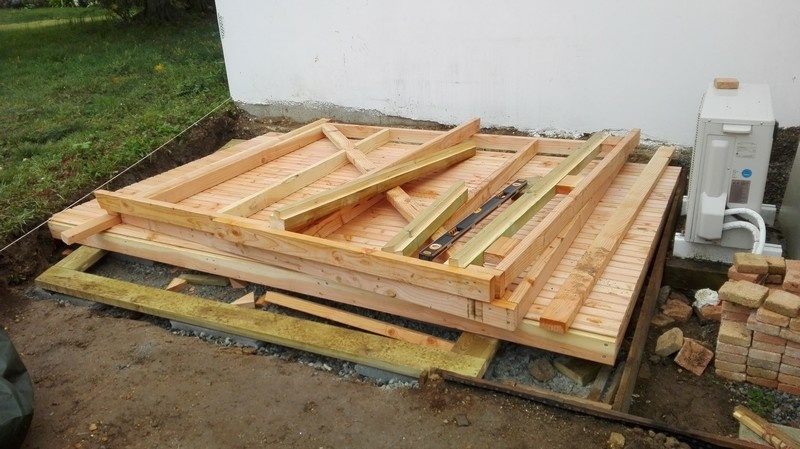

Le mur du fond est bardé au sol à cause de sa proximité avec le mur derrière (c'est plus lourd à lever!!!! 😓)

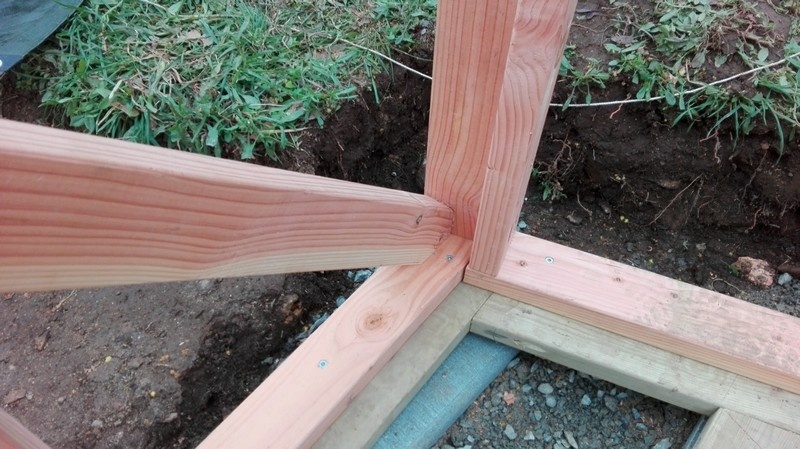

Le dernier mur, celui ou il y a l'angle est monté sur place et vissé par vis en biais avec le système kreg.

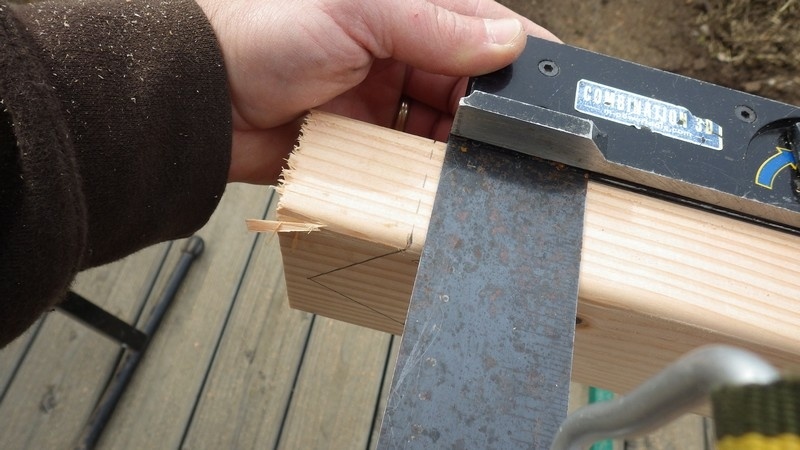

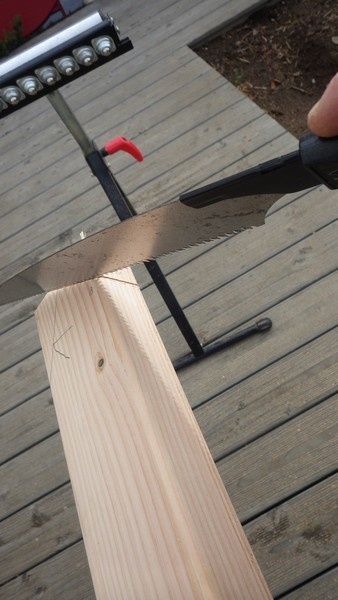

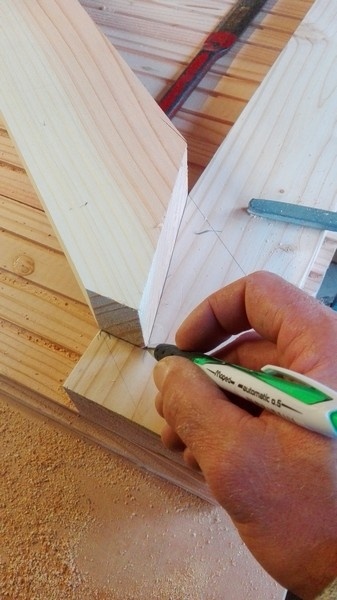

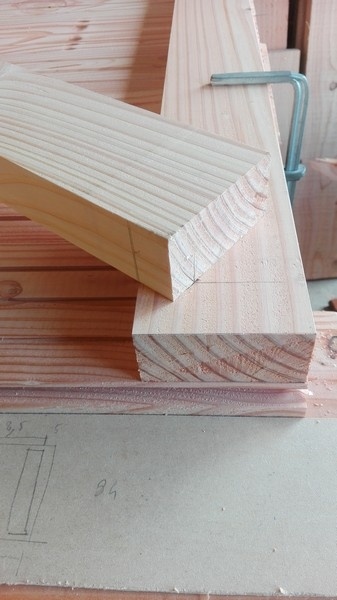

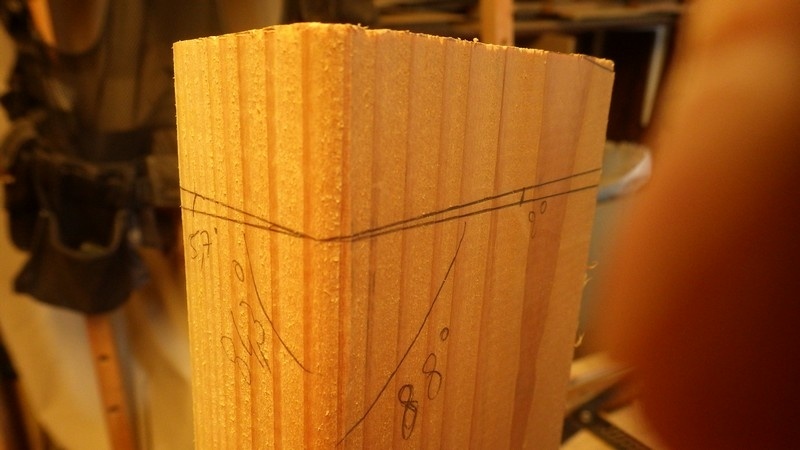

Pour les montants il a fallu faire avec un double angle (la pente à 6° et l'angle à 70°).

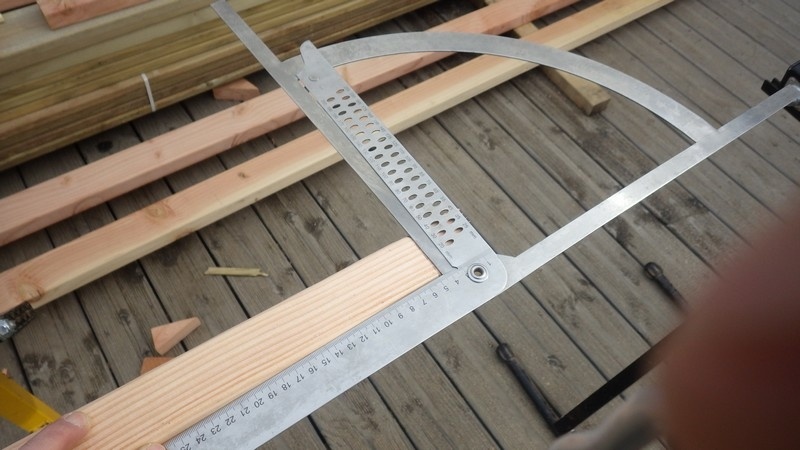

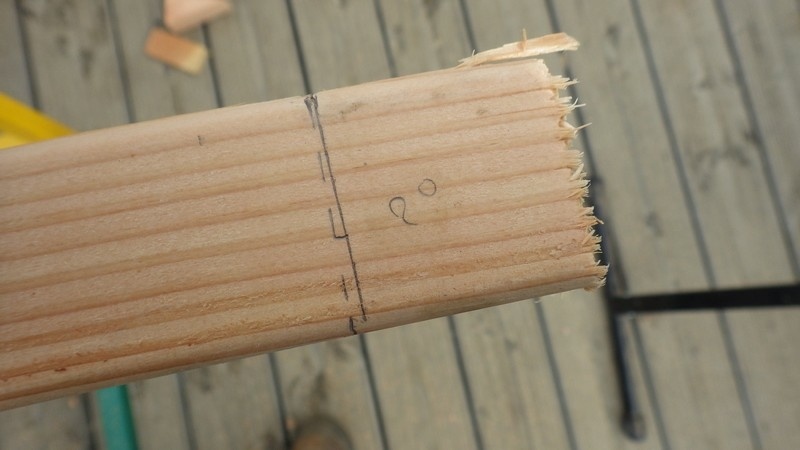

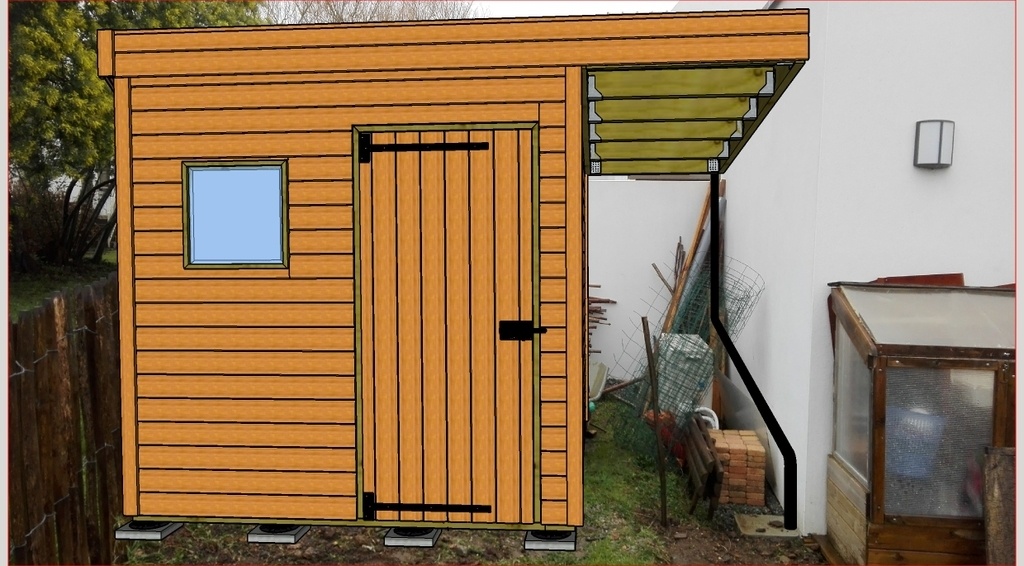

Les angles ont été pris sur le modèle sketchup et tracés sur une chute de montant pour les garder à dispos.

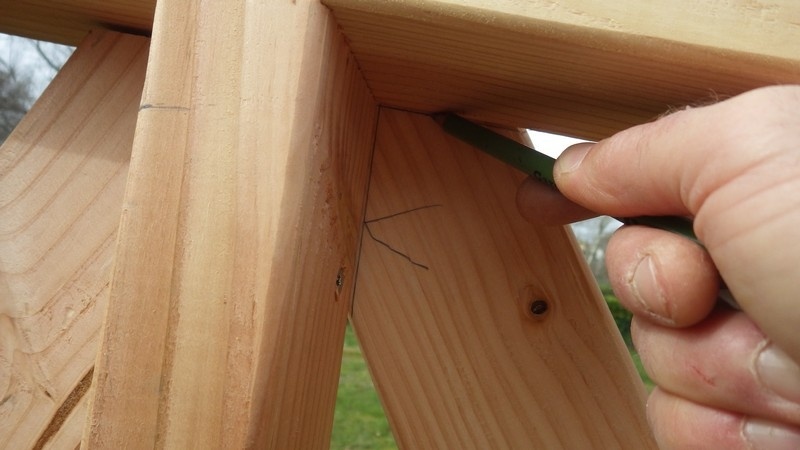

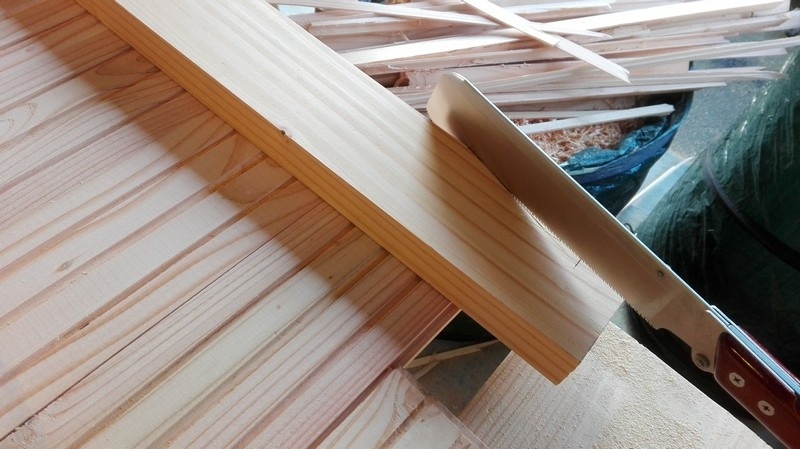

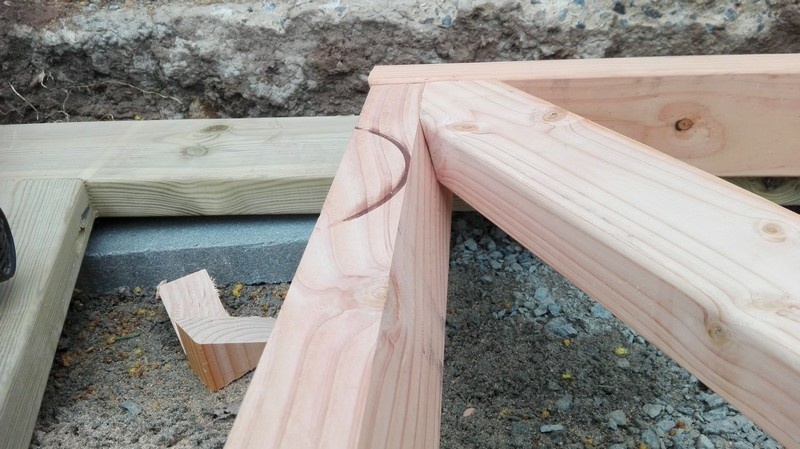

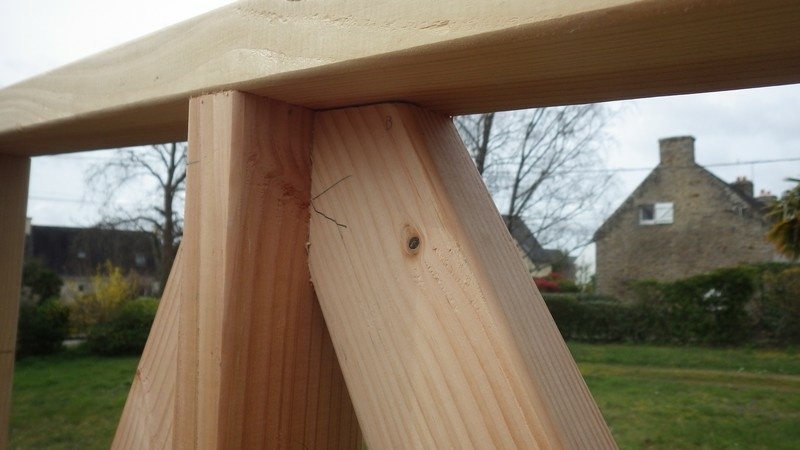

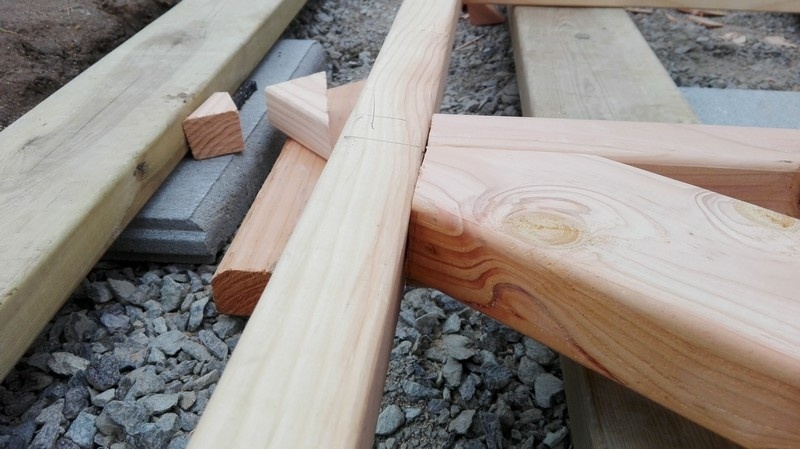

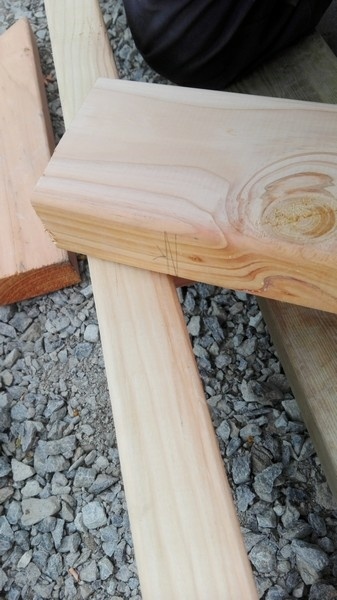

Pour les écharpes, petit jeu avec les angles également : traçage en position et report des angles réels.
La différence d'angle dans le sens de la pente était négligeable pour les montant (0.3°), mais faut se faire plaisir !

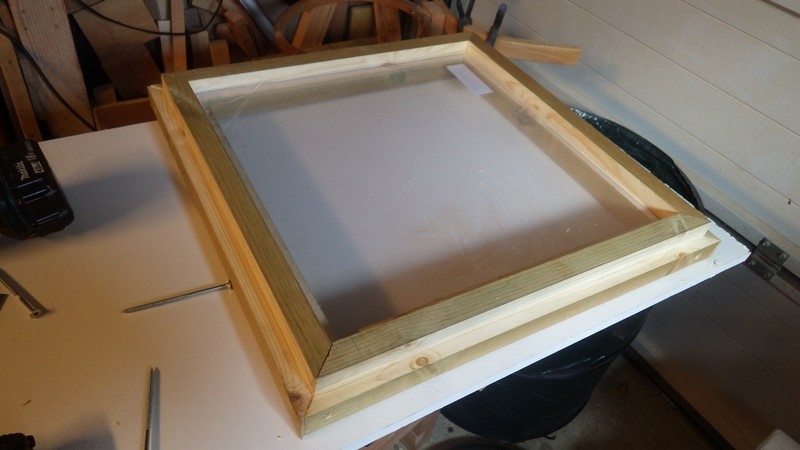

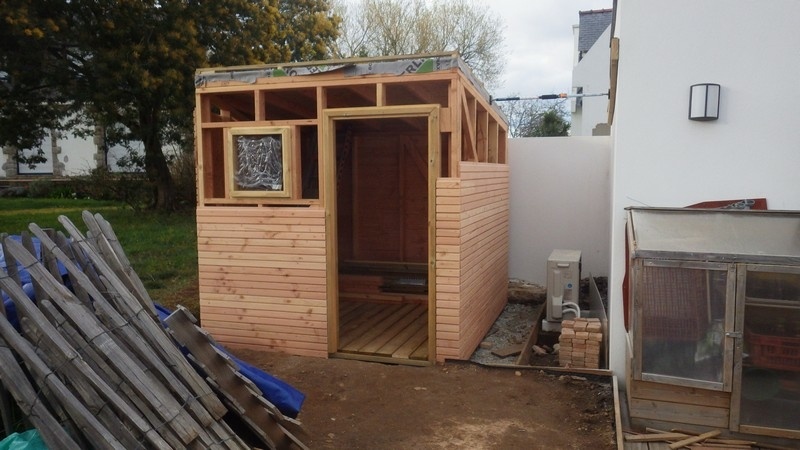

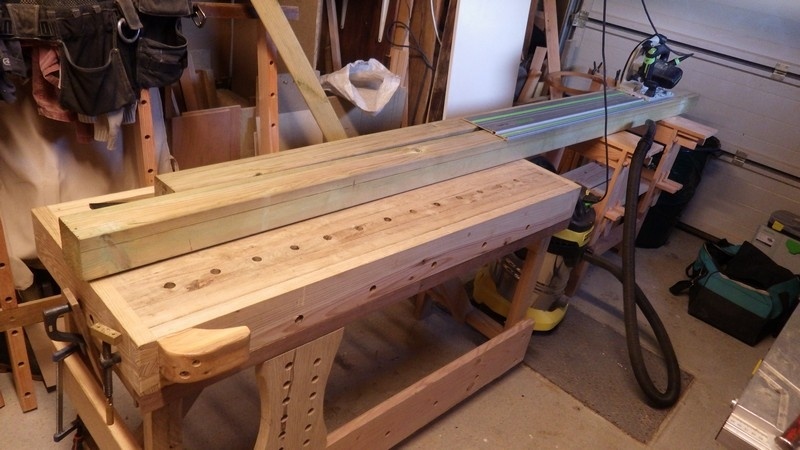

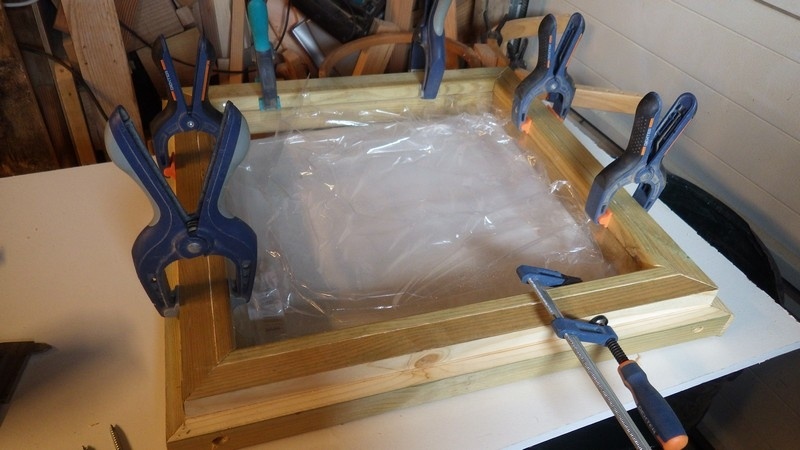

Un cadre dans un poteau classe 4, un plexi et des "pare-close collés" pour la fenêtre.

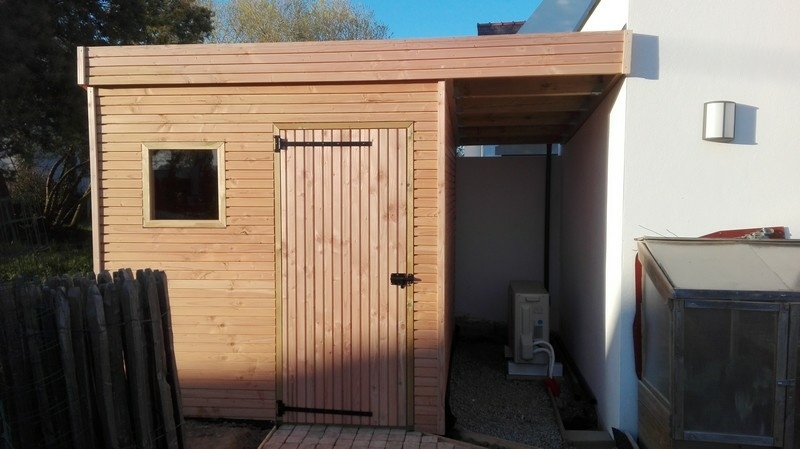

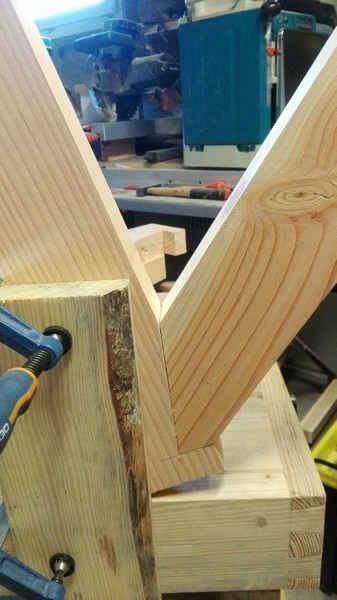

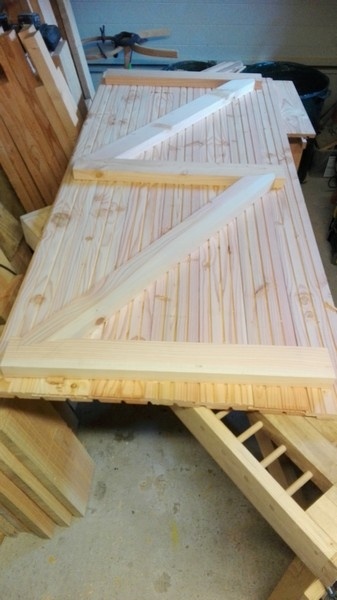

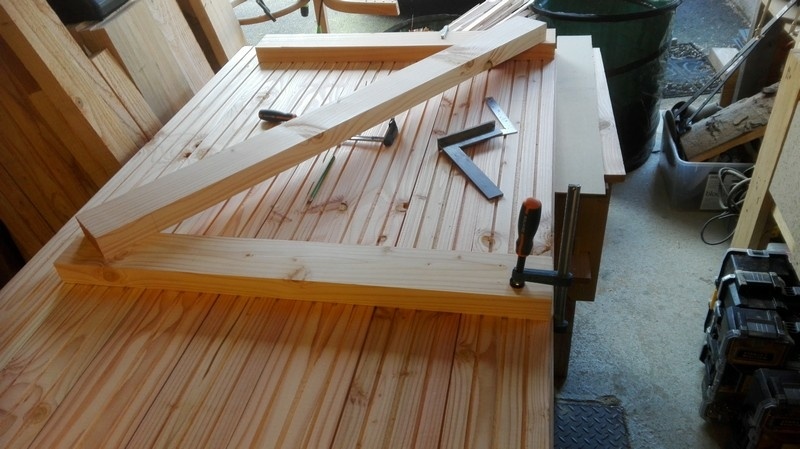

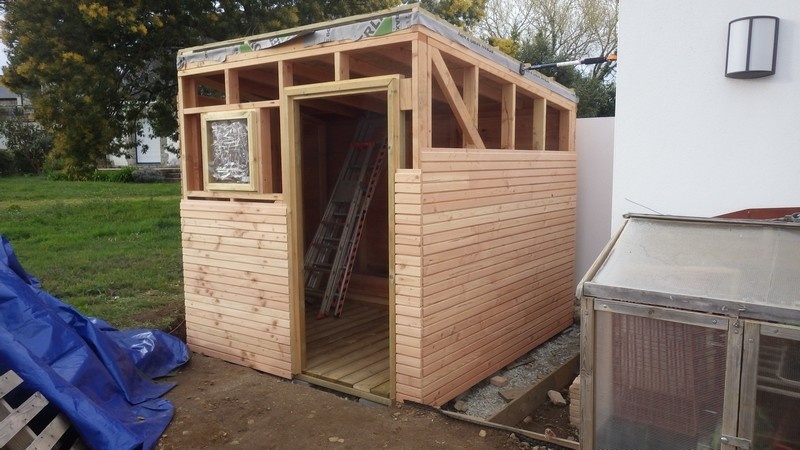

Pour la porte des lames de bardage et une écharpe avec embrèvement.

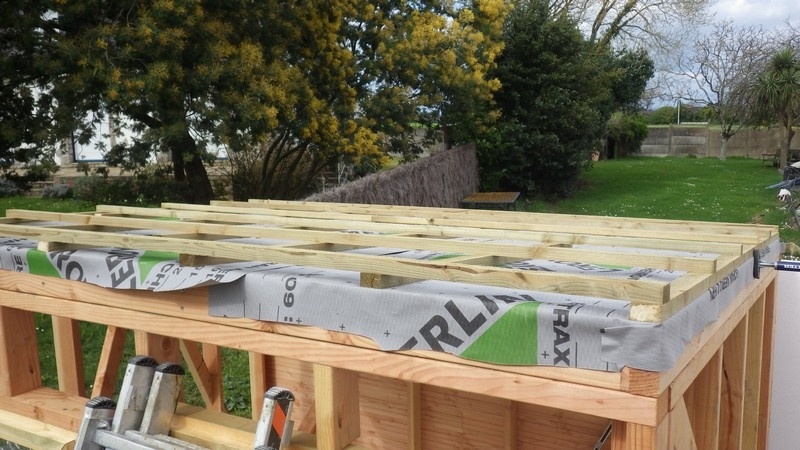

pour la toiture, un solivage, des panneaux osb3, pare-pluie, liteau et bac acier.

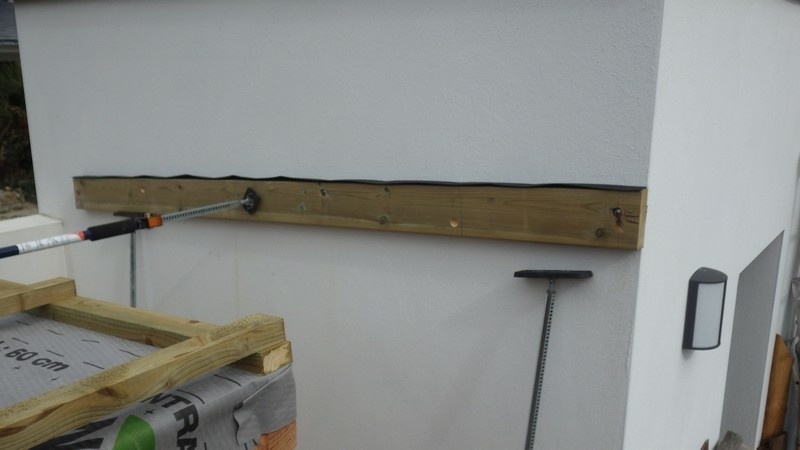

Une muralière fixée en ancrage chimique sur le coté de l'habitat (bande epdm à l'arrière).

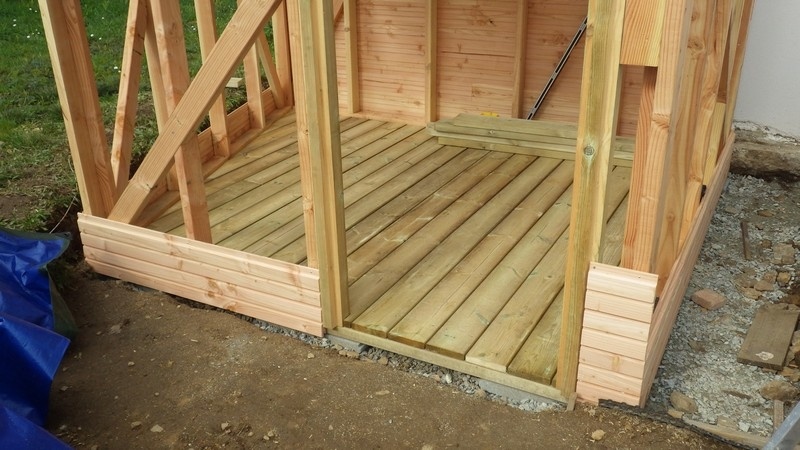

Lame de terrasse pin autoclave en guise de plancher.

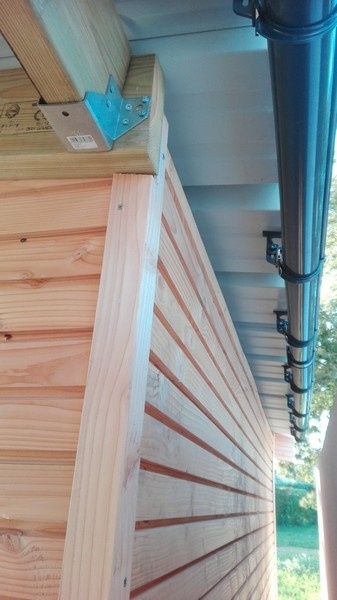

Cornières faites maison à partir des lames de bardage.

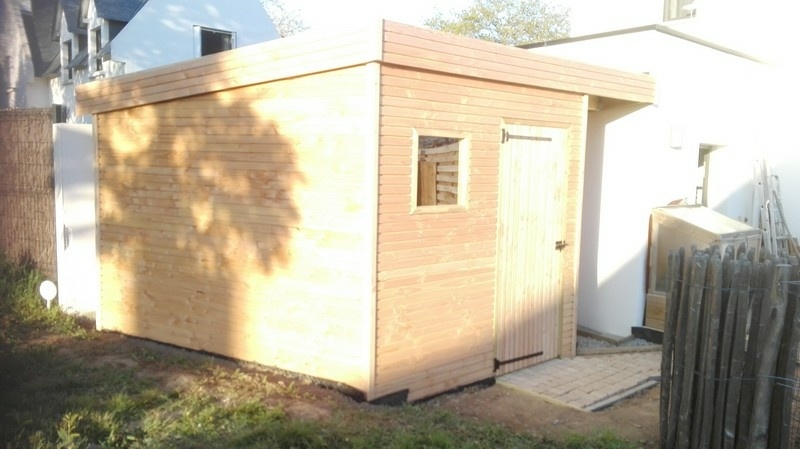

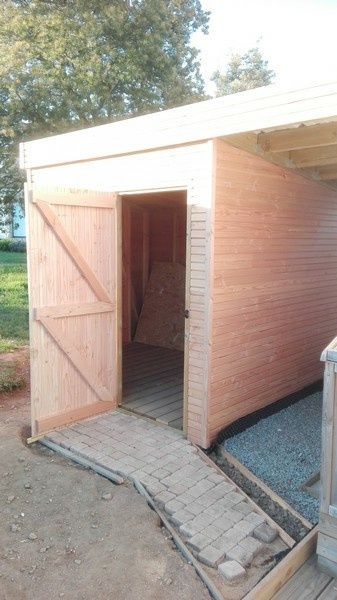

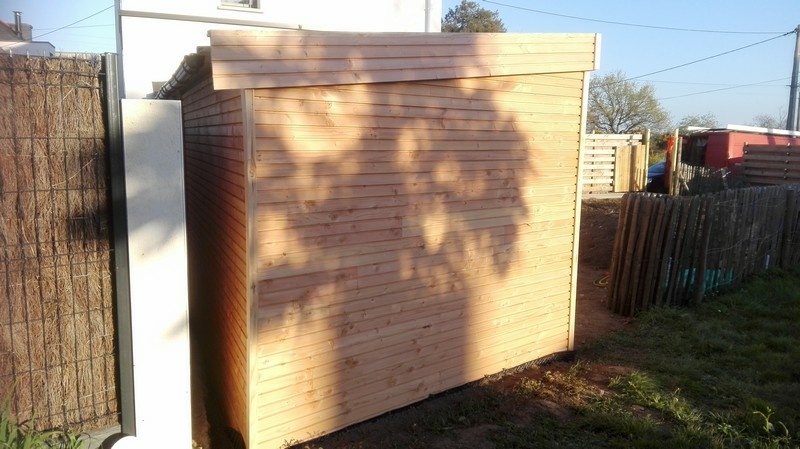

Une petite cabane de jardin toute simple et très agréable à faire.


Discussions

dependancesbois  a publié la création "Cabane de jardin".
il y a 4 ans
Lucien le Forestier
( Modifié )

Reste plus qu'à en faire une autre à échelle 1000% avec électricité et chauffage pour y aménager l'atelier 😜

dependancesbois

🙏🙏🙏 ho oui! mais faut "juste" trouver le bon terrain au bon endroit, avec les bons critères et au bon prix!!!!! 😖

Niouniou
( Modifié )

C'est quel insecte, qu'on voit en gros plan ? Sinon belle petite cabane !

dependancesbois

Merci, au début je pensais à une abeille sauvage, mais en fait c'est un syrphe! une mouche qui se déguise en guêpe. Très utile dans un jardin cela dit!

Dehautenbas
( Modifié )

Merci d'avoir pris le temps de nous partager ton travail !

dependancesbois

merci c'est un plaisir.

Vic66
( Modifié )

Toujours plein de détails, beau boulot ! Merci 😉

dependancesbois

Merci, oui je préfère en mettre ça peut soit apporter quelques idées aux autres, soit m'apporter des critiques constructives!

Ceruse
( Modifié )

Cabane...terme qui ne correspond plus.
Beaucoup de soin dans la réalisation.
Une remarque, pas une critique...moi j aurai...
Étant donné le soin des murs je trouve dommage ka dalle bois un peu légère et trop basse.le bardage va prendre cher en bas de mur.
Le rendu final est top pour cette petite extension/abri.

dependancesbois

Merci!
Oui c'est un problème récurent sur les abri et cabane de jardin: il n'est pas évident de respecter les 20cm de hauteur par rapport au sol du dtu des mob.
Une doléance qui revient souvent est que le plancher soit assez bas (souvent pour rentrer la tondeuse).
Il y a quand même une protection de fondation (en noir) pour protéger de la terre et le client va finir de paver devant ça limitera les projection de terre avec la pluie (même si c'est rare en Bretagne!).
Je devrais peut être commencer les 20 premiers cm par du classe 4 et bardage après!
Merci pour la remarque!

Niouniou
( Modifié )

dependancesbois a voir pour les 20cm classe 4... Ça risque de faire bizarre... Mais ptet moins qu'un rang de parpaings...

David19
( Modifié )

Tout me plais dans ce projet, la volumétrie, le détail et le soin des assemblages, le beau bardage....

dependancesbois

Merci !!!
