benjam

Trusquin

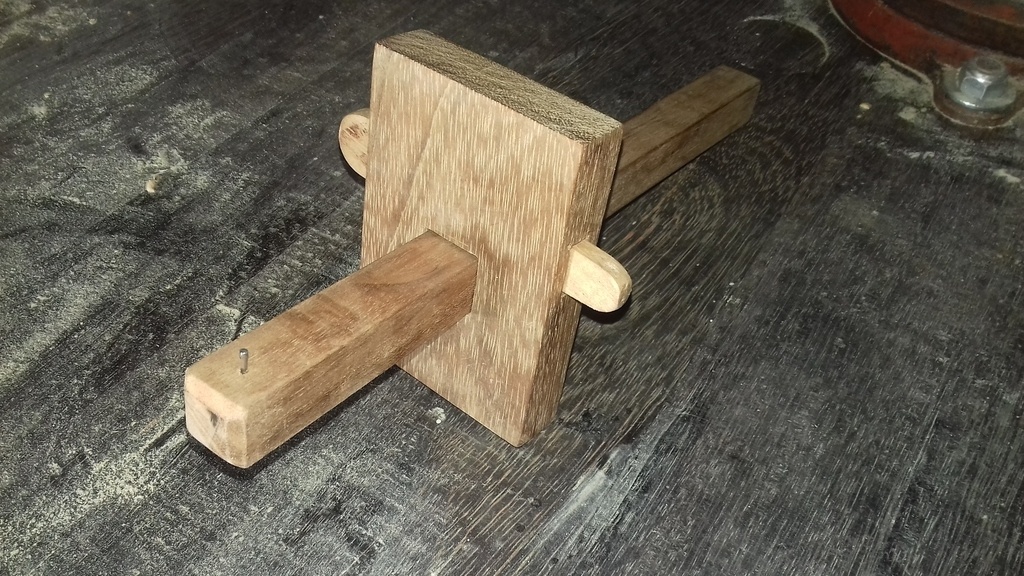

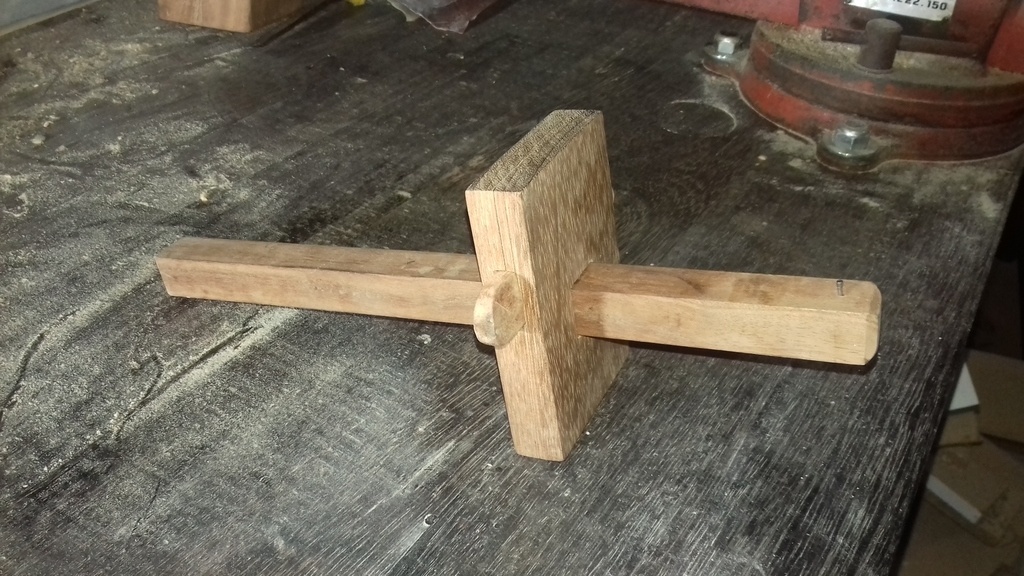

Il est dit que la fabrication du trusquin était autrefois une étape obligatoire à l'apprentissage. Je débute en menuiserie donc go.

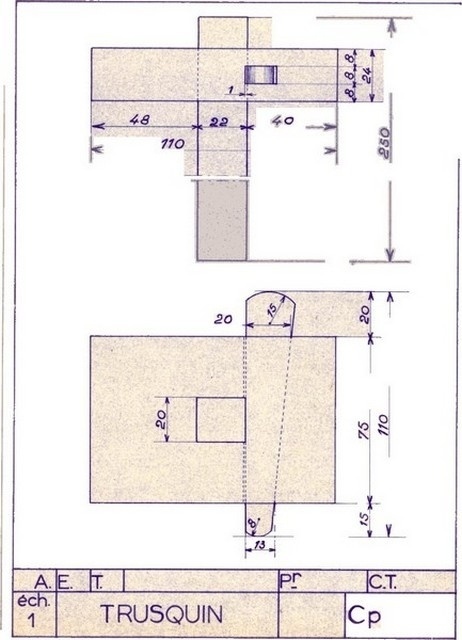

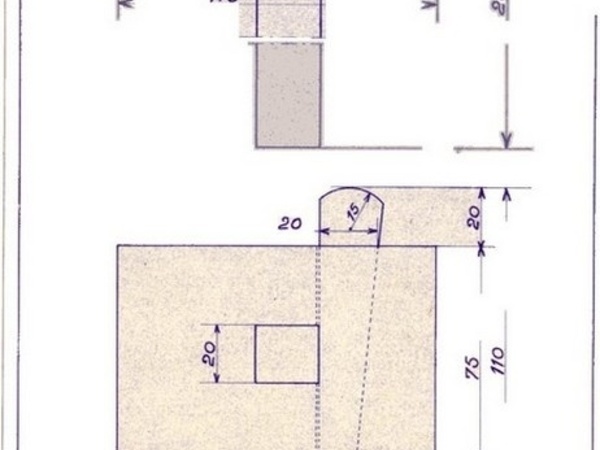

Après avoir fait quelques recherches sur les trusquins présent sur l'air du bois, j'ai retenu le plan ci-dessous présent sur cette page : https://www.lairdubois.fr/pas-...

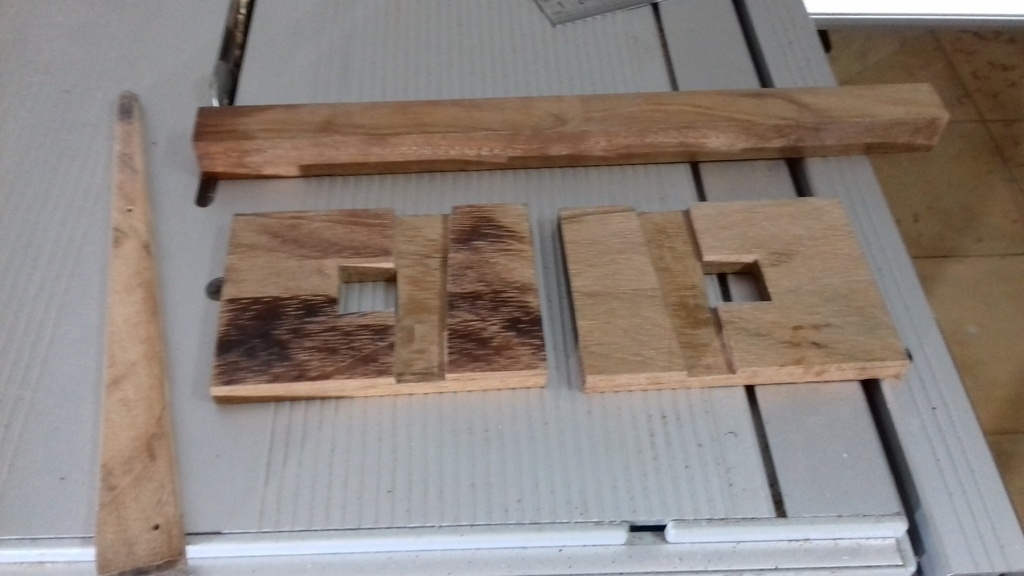

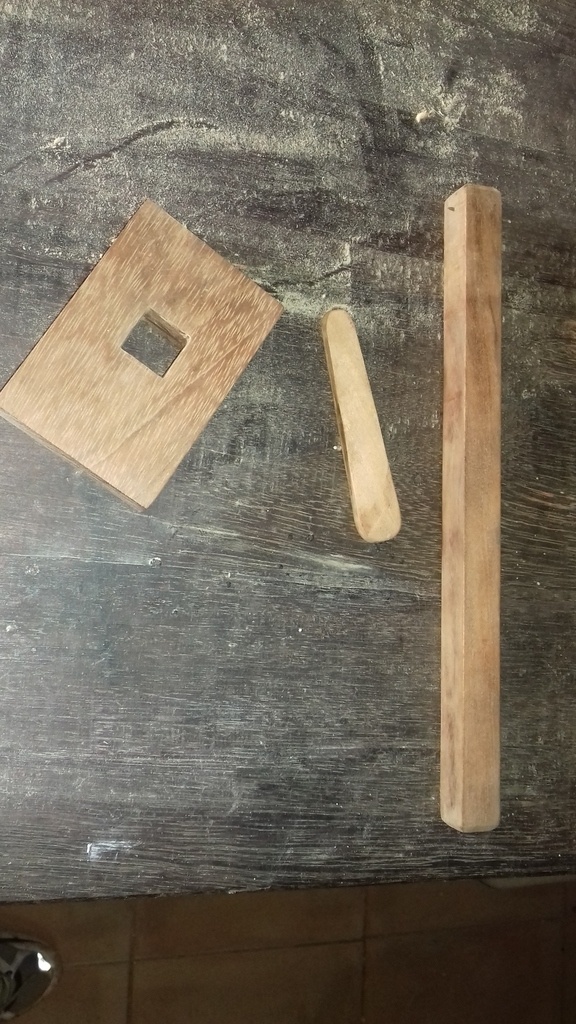

Pour la fabrication, j'ai été obligé de couper le plateau en deux car je n'avais pas de bédane ni de ciseau à bois assez petit.
Sur le plan il y a marqué -1 mm entre la tige et la clé, mais je penses qu'il faudrait plus car le blocage n'est pas optimal.

Résultat de mon apprentissage : 5/10
Sur un objet si simple, j'ai réussi à faire une erreur en mettant la clé du côté du panneau le plus long...

Mis à jour

Discussions

benjam a publié la création "Trusquin".il y a 3 mois
trente six seb


Il a déjà l'air ancien, c'est sympa.
1mm doit suffire vu que tu peux encore enfoncer la clé.
Si ça ne bloque pas suffisamment, c'est peut être que la rainure n'est pas parfaitement parallèle au côté de la mortaise, ou que le chant de la clé n'est pas assez droit.
Tout doit être bien d'équerre pour que ça bloque.

benjam

merci.
Je vais vérifier ça.
Quand tu parle de champ de clé, tu parle de la mortaise de la clé ?

trente six seb


Non je parlais du côté de la clé qui va appuyer sur le coulisseau. Il faut que ça plaque bien à cet endroit.

Kentaro


Le blocage de la clé, cela dépend de l'angle. Si l'angle est trop important, cela ne marche pas. "on dit" qu'il faut environ 7 °.

Mais je comprends pourquoi tu n'arrives pas à tenir le trusquin comme je l'indiquais. Le plateau n'est pas dans le bon sens. Il vaut mieux que le rectangle du plateau soit à l'horizontal (longueur dans le sens du mouvement). Ce qui est logique, car on a ainsi plus de surface d'appuis pour bien bloquer le trusquin contre la tranche de la planche. Et dans ce cas, comme on tient le plateau avec la main dans la largeur, la main est assez large (en espérant que mon explication est claire...).

(Ce qui montre que ce n'est pas parce qu'un plan est sur internet ou dans un vieux bouquin, qu'il est bon... ;) ).

dneis

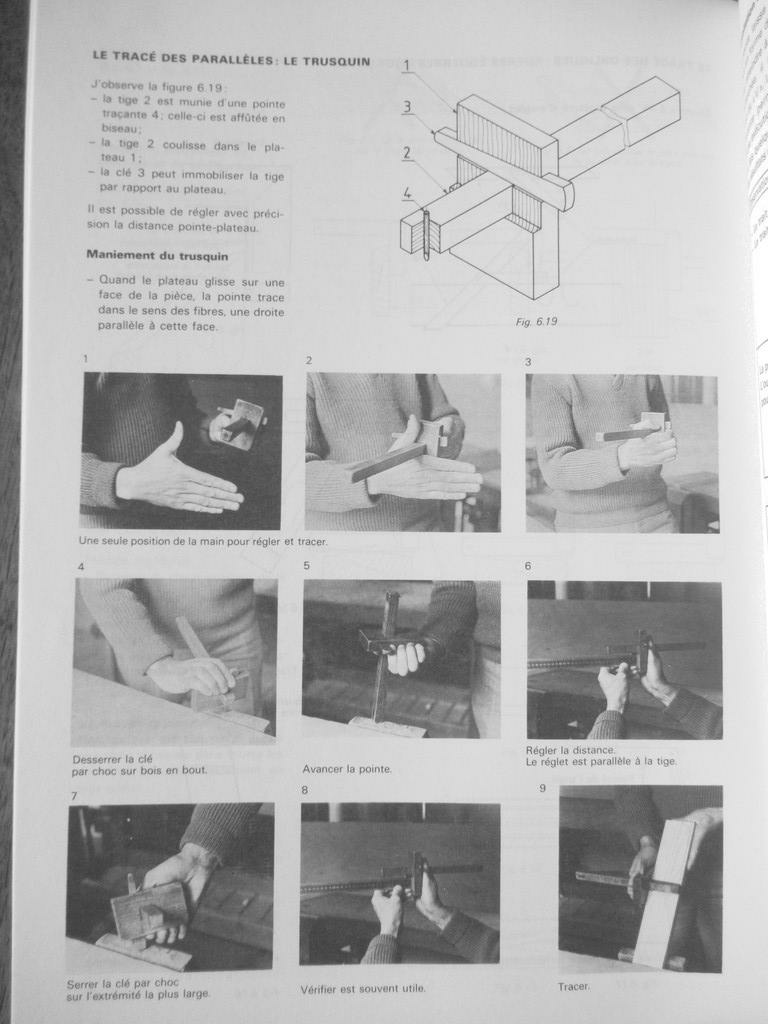

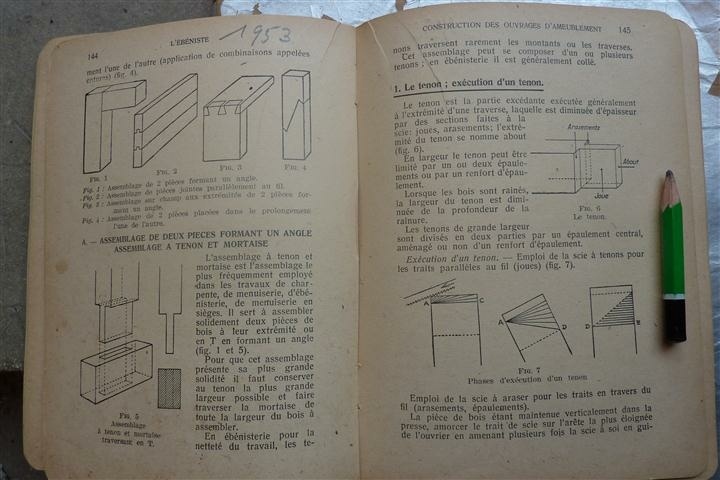

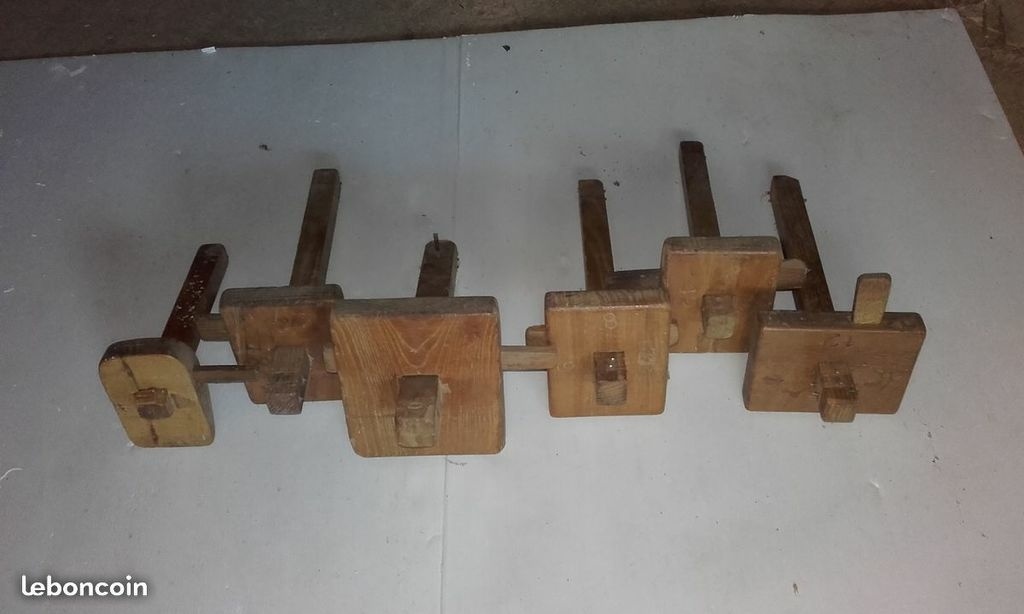

J'ai l'impression que ce modèle de trusquin correspond à la prise en main décrite dans ce livre d'apprentissage. Il m'a l'air assez courant dans ce que je vois passer sur leboncoin.
Bon, après faut voir en détail, sur photo c'est difficile d'apprécier...

benjam

petit calcul :
Thales : 75/x = 13/20 et un coup de tan
tan(x) = 20/115

L'angle est de 10 °

Oui il m'a l'air assez courant dans les dimensions (75 de large), c'est pourquoi j'ai choisi ce plan.

dneis


Belle première. Tu verras à l'usage et le second n'en sera que meilleur ;)

benjam

Merci.
Oui il risque d'en avoir un autre. Mais je ne compte pas en faire autant que toi !

sanglier


à 2 tiges : pres pratique por tenons et mortaises de serie quand travail à la main (bedane et scue à tenons

sanglier

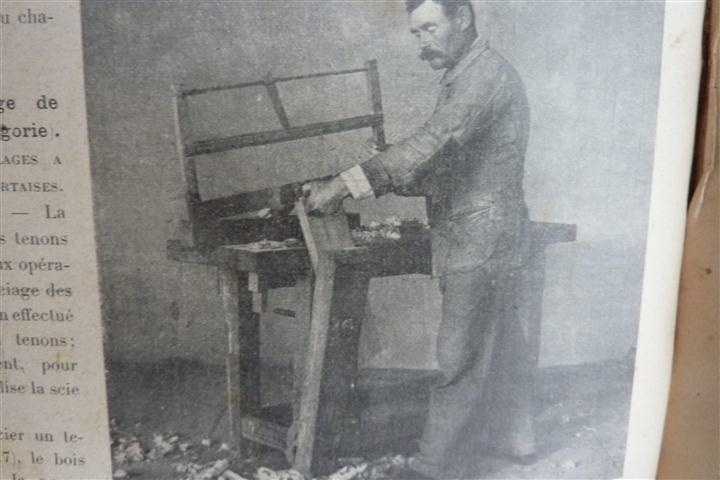

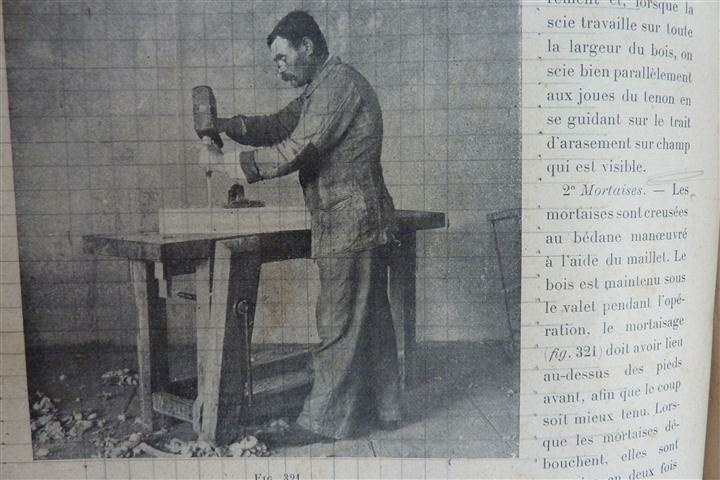

de vieux documents mais sur combinée en rravail de serie : plus de trusquinage mais face de reference ayant les signes d'etablissements indispensables pour presenter les bois les assemblages ne sont pas forcement axés
les "c'est beau " ne font pas progresser .... c'est les remarques et conseils qui sont utiles
