arnaudweb

Série de tabourets de bar - zeloko


Afin de fêter l’emménagement du beau frère, je lui ai réalisé une série de tabourets de bar en hêtre assortis à sa cuisine.

Je voulais un modèle à la fois rustique et moderne. Je me suis donc inspiré pour l'assise du Tabouret Zeloko maintes fois réalisé sur l'air du bois mais en changeant 2-3 choses :

  • J'ai acheté des planches de 36mm d'épaisseur. Épaisseur que j'ai gardée. (pour le coté rustique et massif)
  • J'ai fait une version haute en m'inspirant du travail de 6°sens mais en changeant la façon d'accrocher les barres repose pieds
  • J'ai laissé dépasser les pieds de l'assise pour mieux les chanfreiner en revenant progressivement. cela créant ainsi un angle que je trouve plutôt moderne

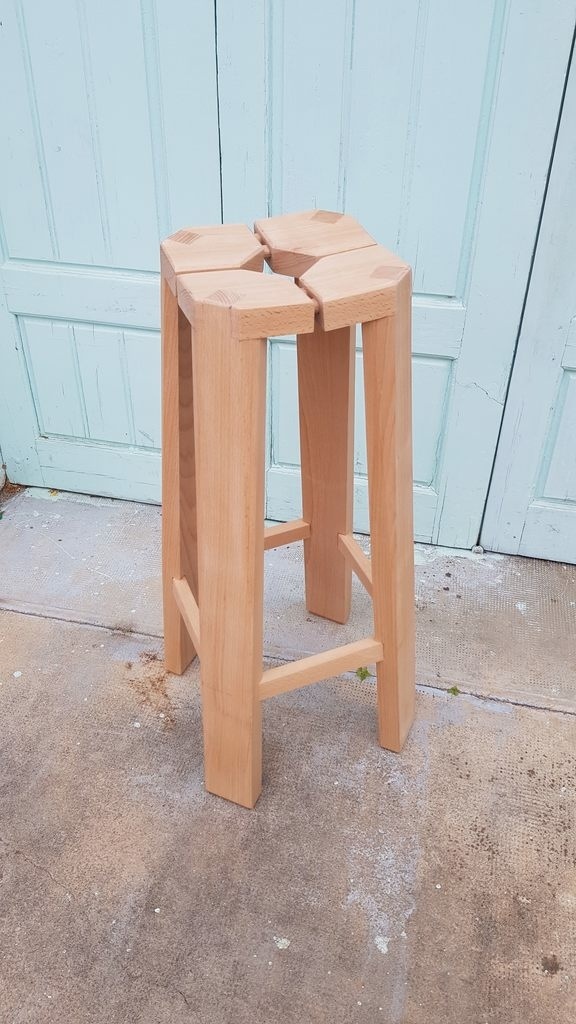

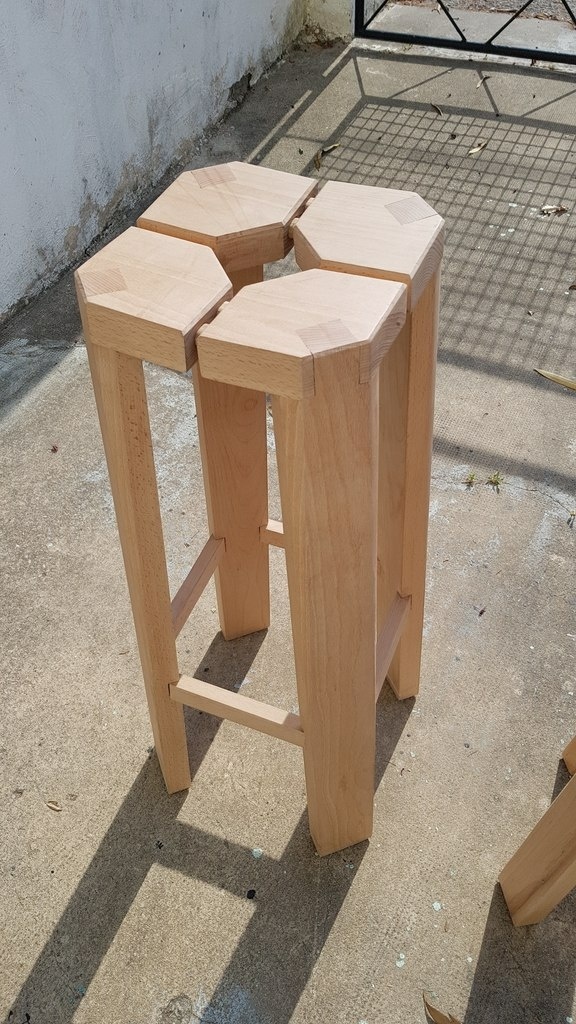

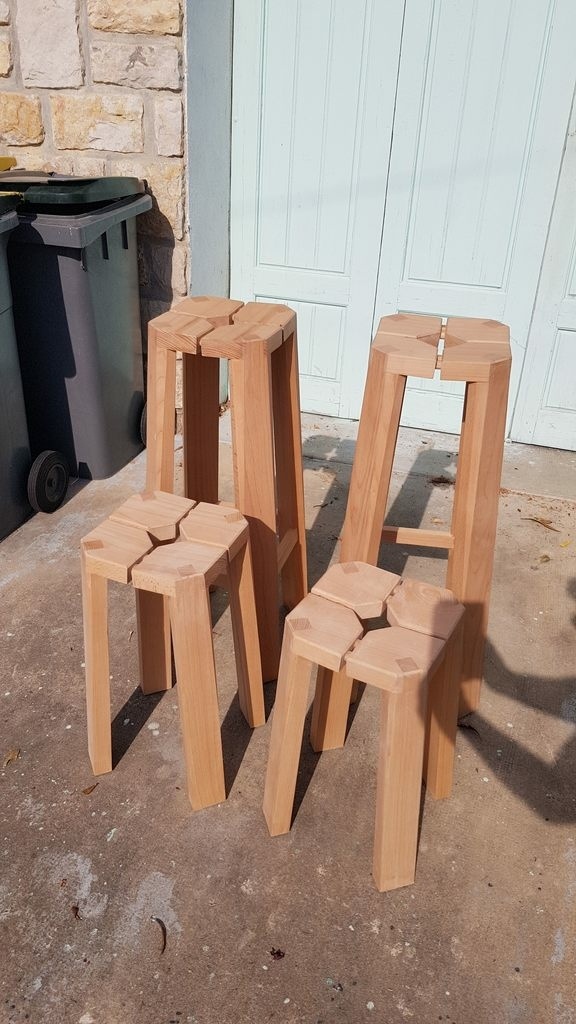

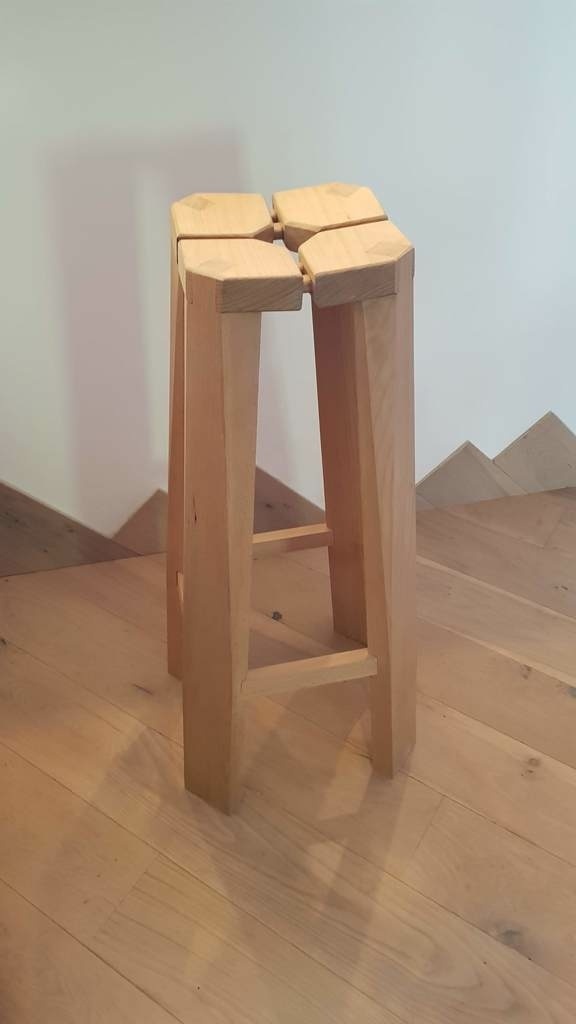

J'ai réalisé 4 tabourets de bar de 85cm de haut et 2 petits tabourets de 45-50cm de haut.
Comme je n'étais pas sur d'y arriver, j'en ai d'abord réalisé un de test, avant d'industrialiser mon process pour faire les 5 autres ensemble.

Ma principale contrainte était que j'ai pas de dominoteuse. Les 4 blocs de l'assise sont donc fait chacun d'un bloc, contrairement au modèle que propose Boris, et le fil du bois ne va donc pas vers le centre de l'assise.

J'ai acheté des planches de 400cm * 36mm d'épaisseur. Les largeurs variaient entre 20 et 25cm.

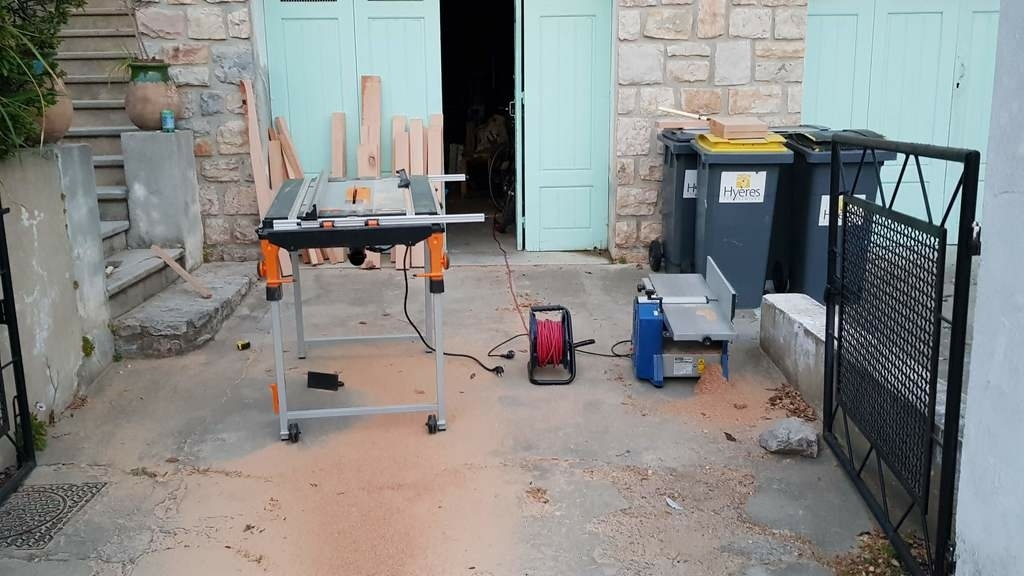

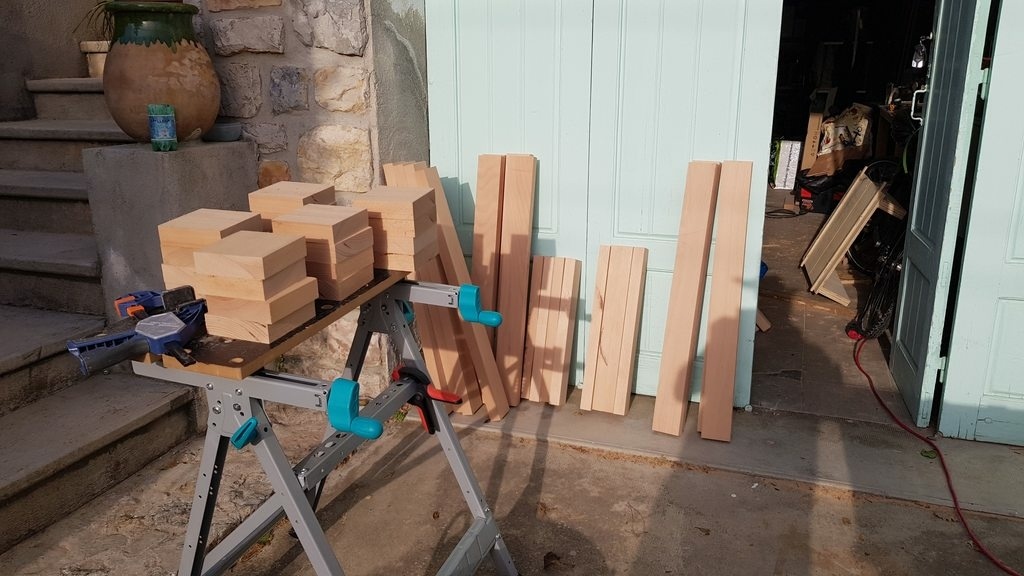

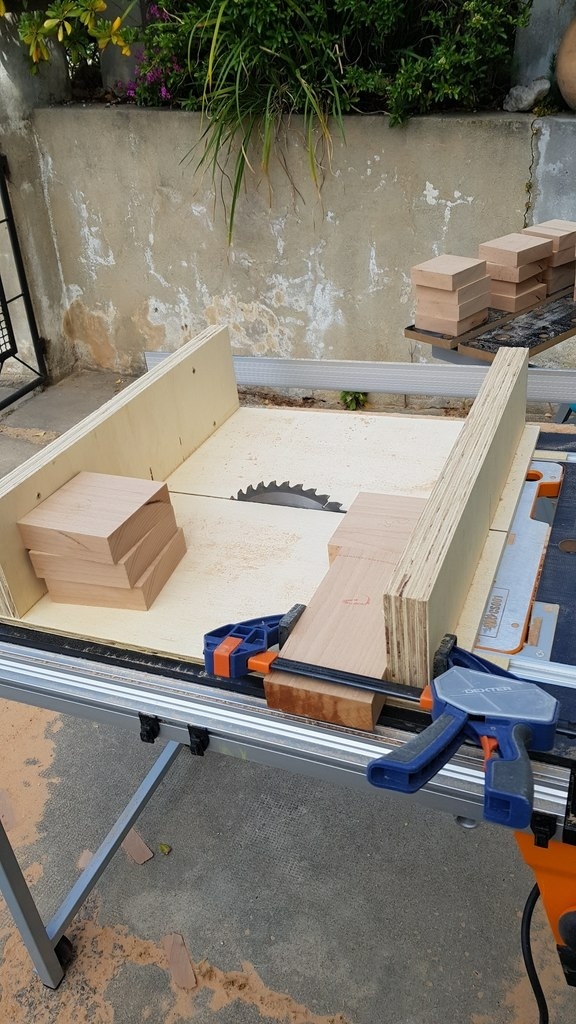

Degrossissage

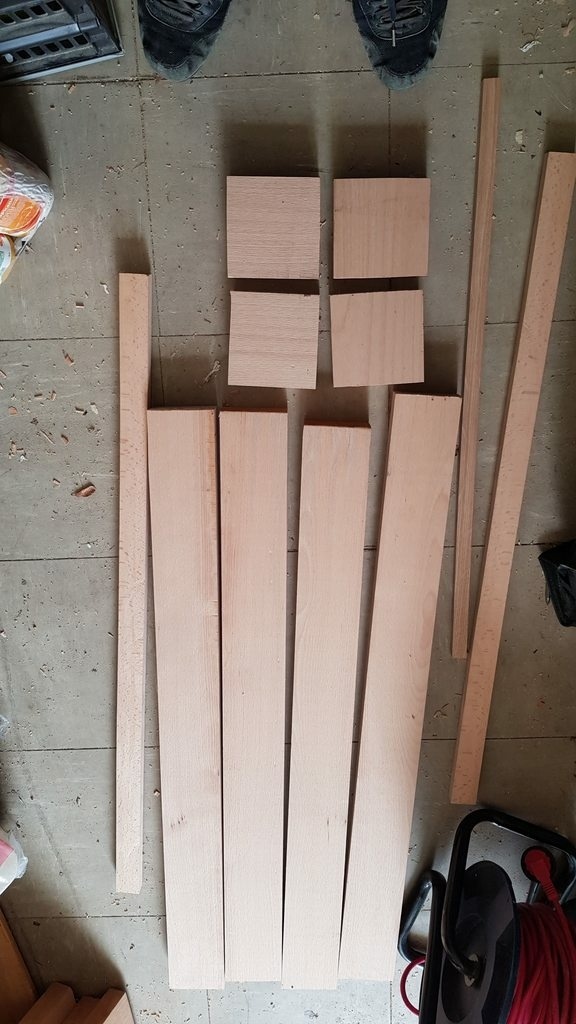

Pour un tabouret de bar j'ai :

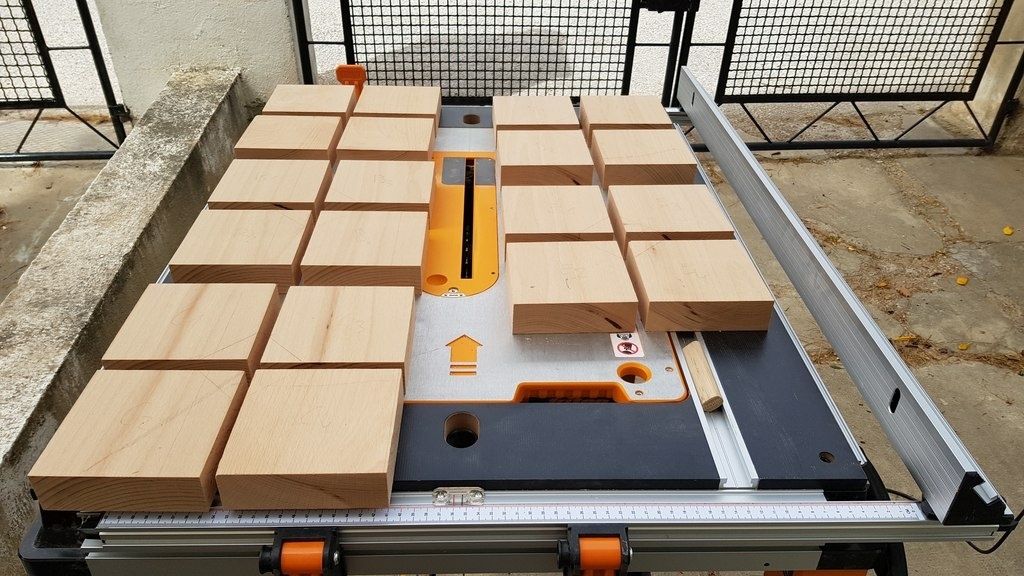

  • 4 pans d'assise carrés d'environ 12,5cm* 36mm d'épaisseur (taille exacte prise au pifometre. Il est juste important qu'ils soient tous identiques les uns avec les autres)
  • 4 pieds qui font 8,5cm x 90cm x 36mm(je les retaille ensuite à environ 85cm avec une précision pifometrique)
  • Une baguette de 20x36mm qui sera retaillée à la fin à la bonne longueur pour faire les reposes pieds
  • Une baguette en chêne pour fabriquer mes dominos d'environ 13x20mm. La longueur des domino est pifometrique mais identique pour chacun. A refaire, je prendrais des dominos plus large que 20mm mais je n'avais qu'une baguette en chêne de 20mm * 20mm...

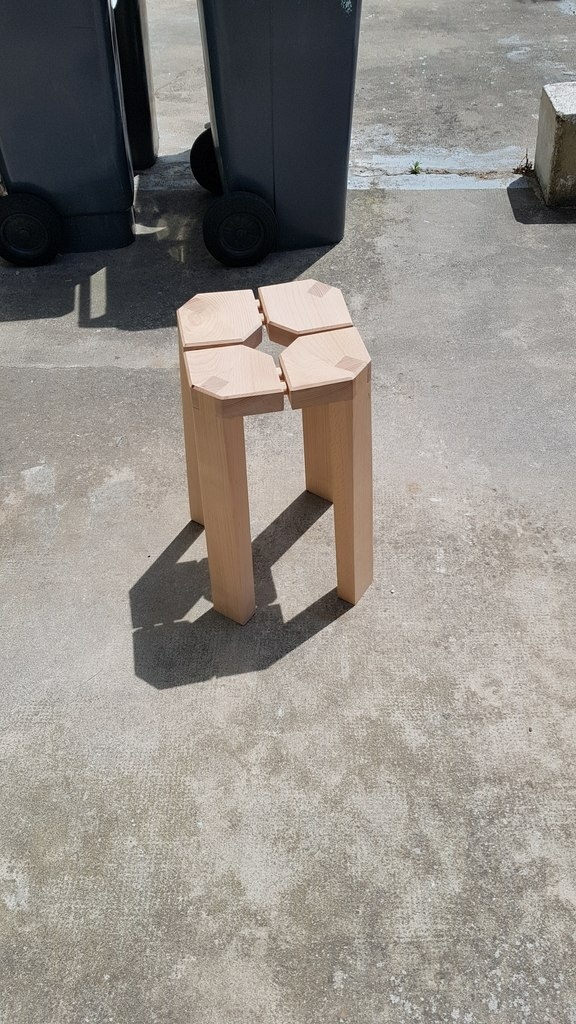

Pour les petits tabourets, j'ai utilisé le bois qui me restait. J'en ai donc un qui fait 45cm de haut et l'autre qui fait 50. Les pieds font 7cm de large

Etape suivante : Les dominos

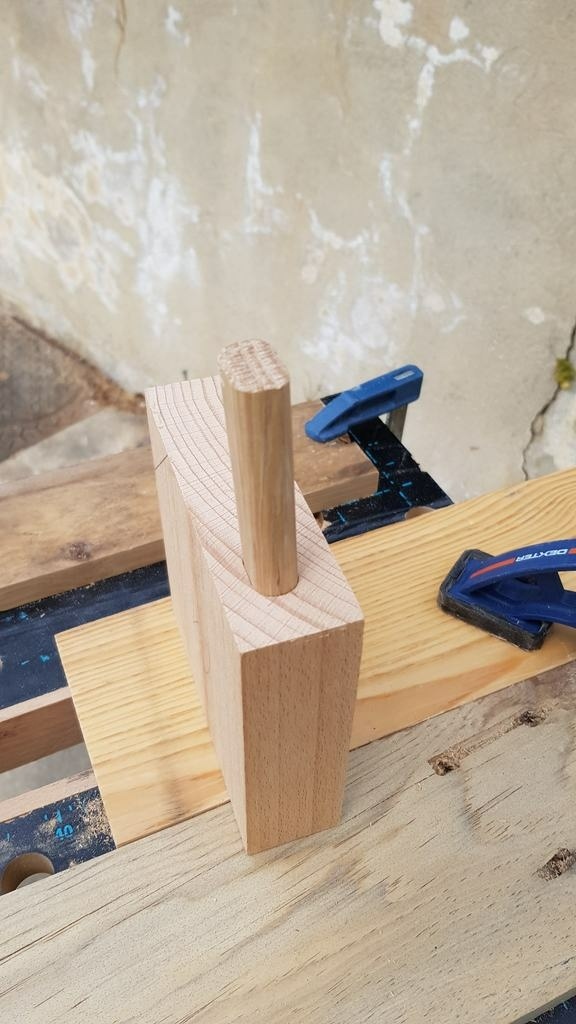

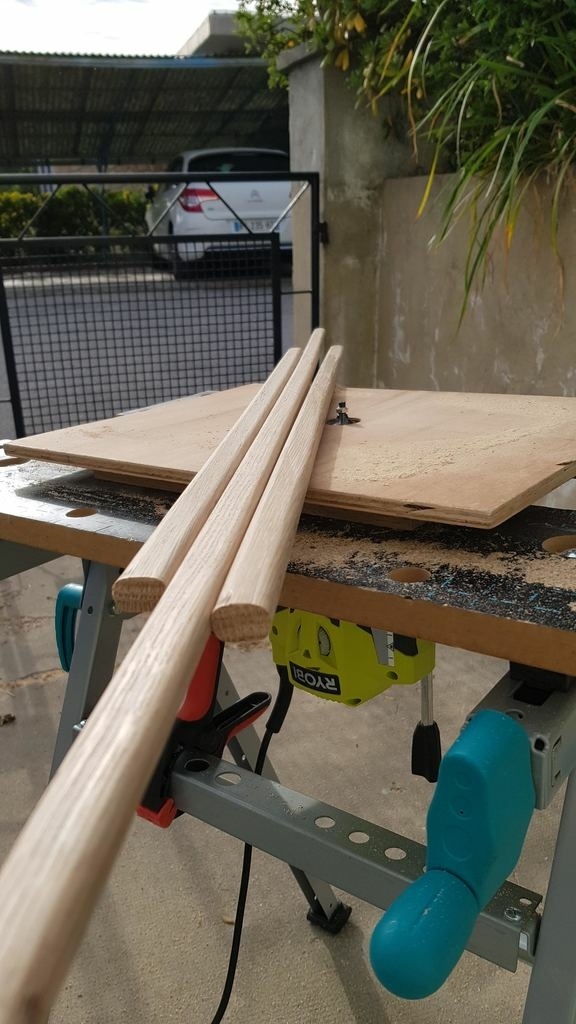

Phase 1 : faire la baguette :

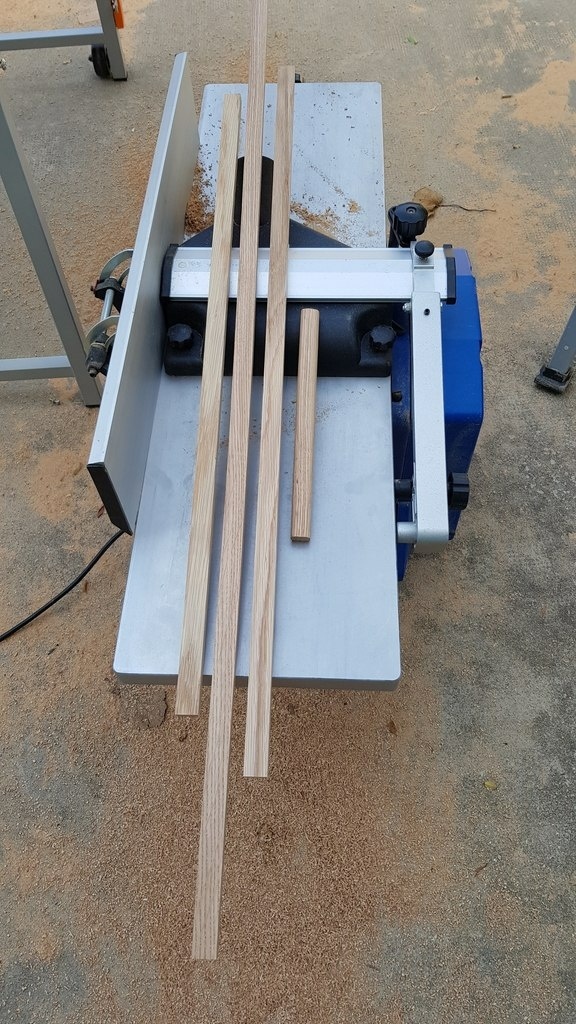

Je passe mes baguettes de 20x20mm à la raboteuse pour ramener à du 13x20mm environ.

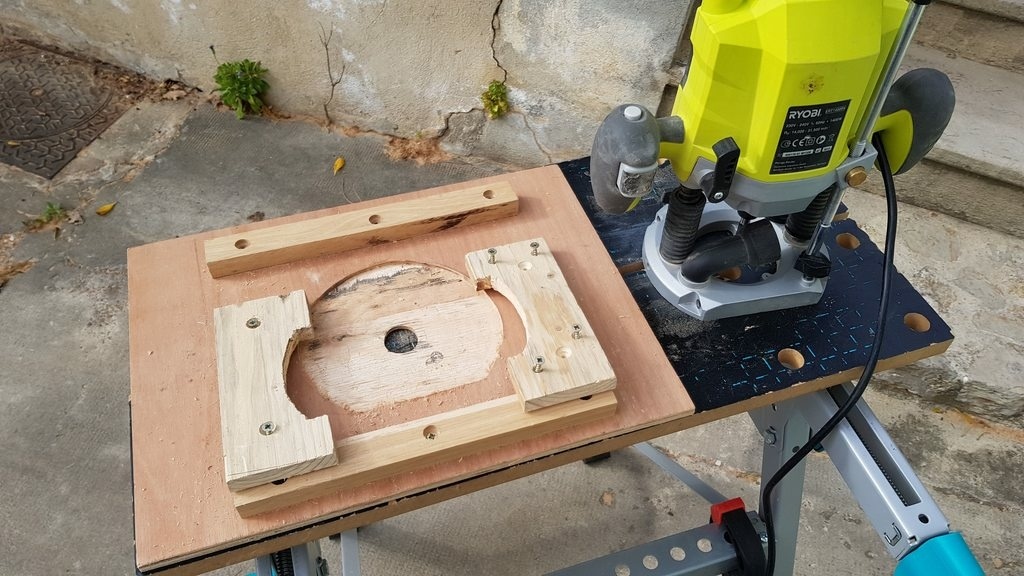

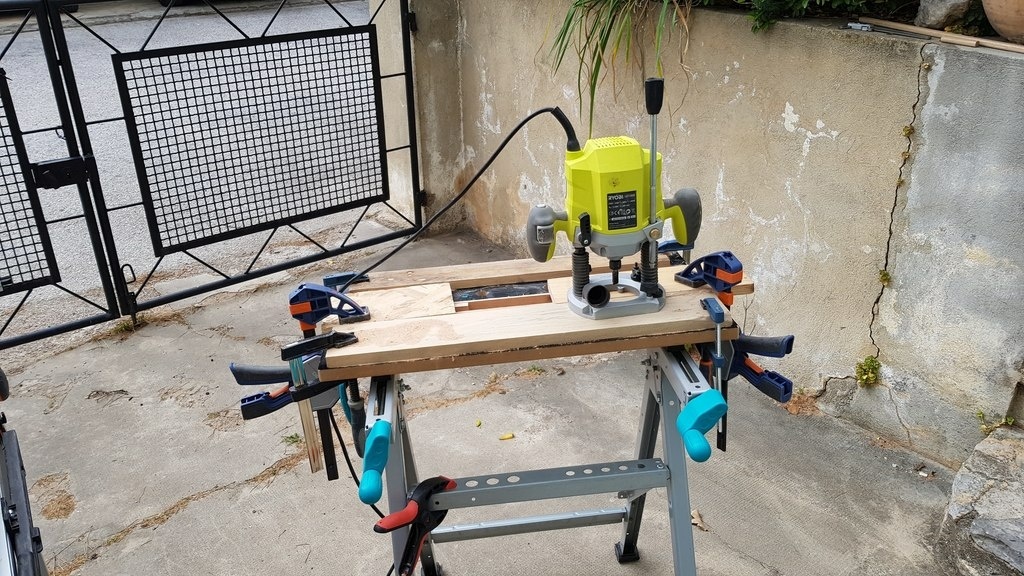

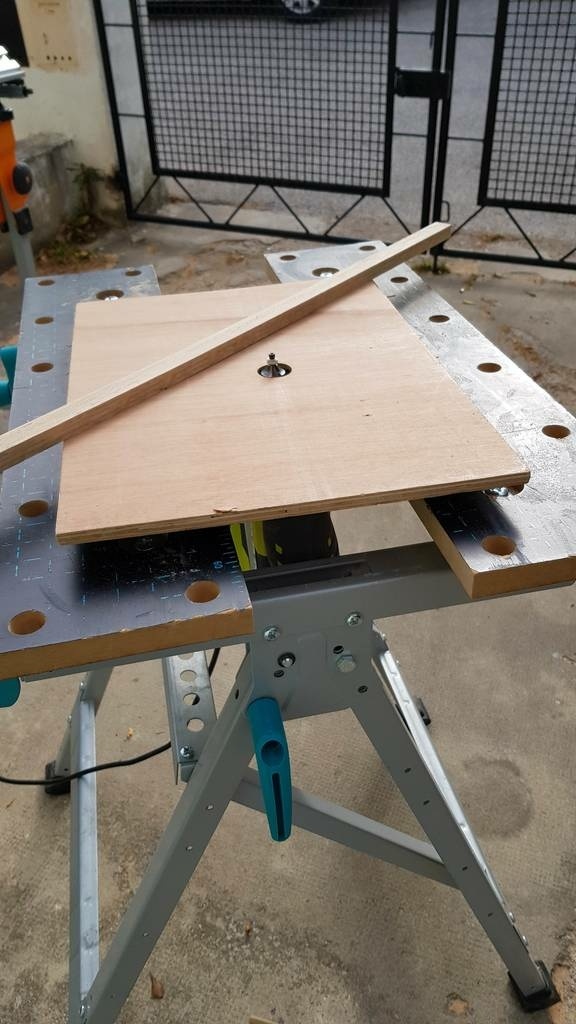

Ensuite, avec une défonçeuse sous table, ou plutôt un plateau vissé sur ma défonçeuse retournée ^^', j'arrondis proprement avec une fraise ronde de 6,3mm de rayon. #MoyensDuBord

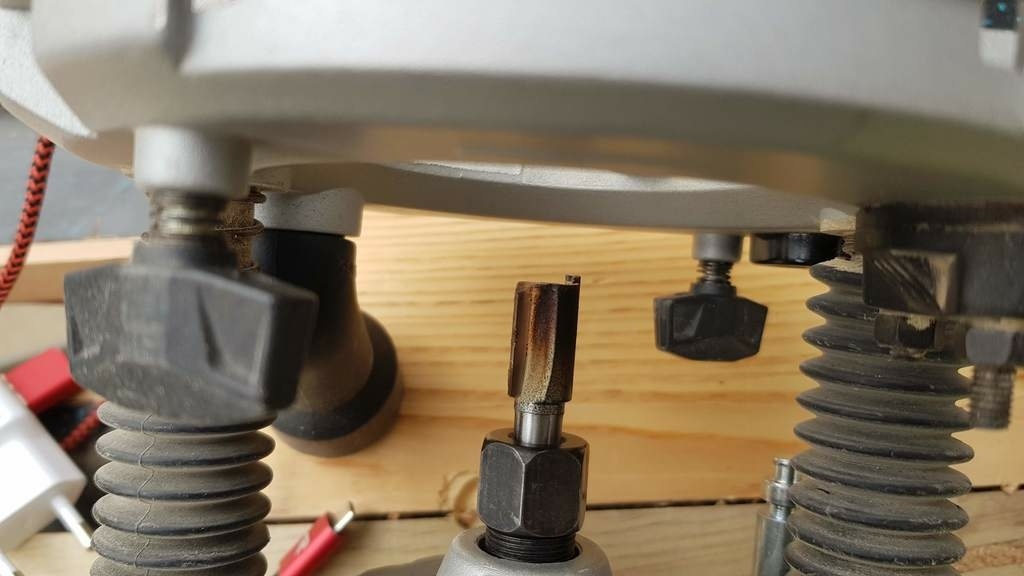

Au passage : En mettant ma défonçeuse Ryobi (à 100€) sous table alors qu'elle n'est prévue pour, un éclat de bois est rentré dans la ventilation du moteur et m'a détruit des ailettes du ventilateur. La défonçeuse continue à tourner depuis mais elle fait des bruits bizarre... Je me suis depuis équipé d'une défonçeuse Triton ainsi que du module de défonçeuse sous table compatible avec le workspace Triton et c'est le jour et la nuit.

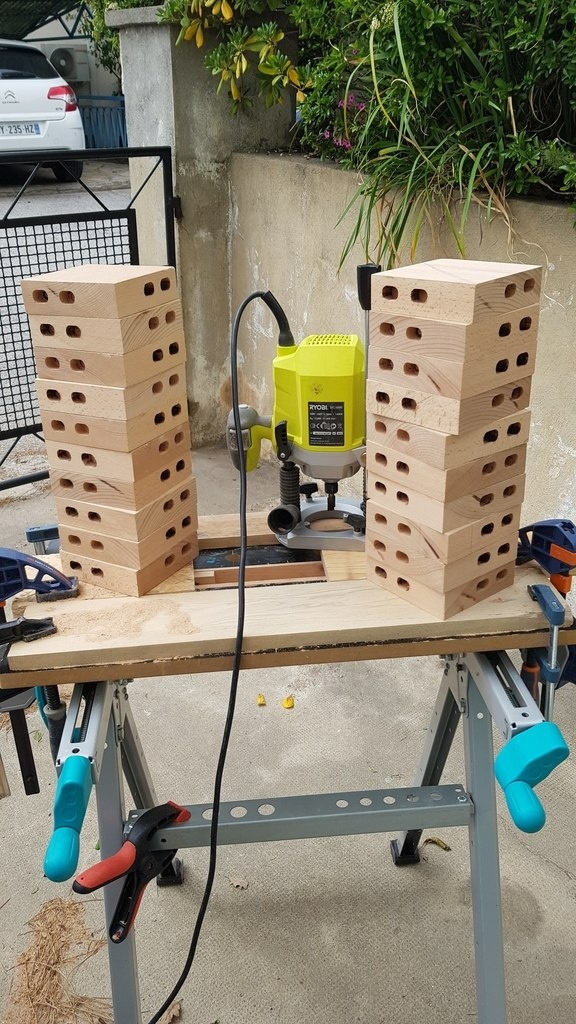

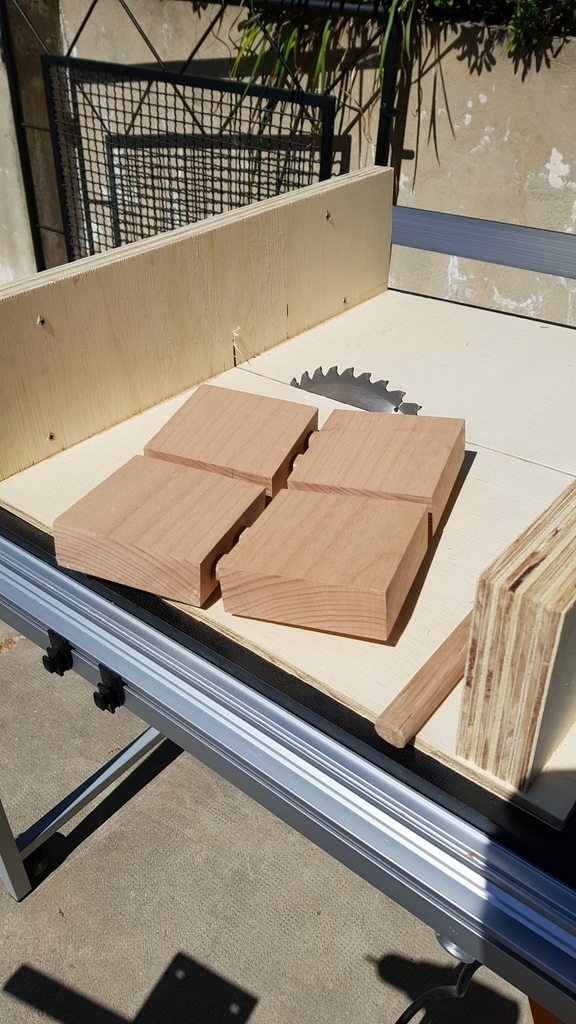

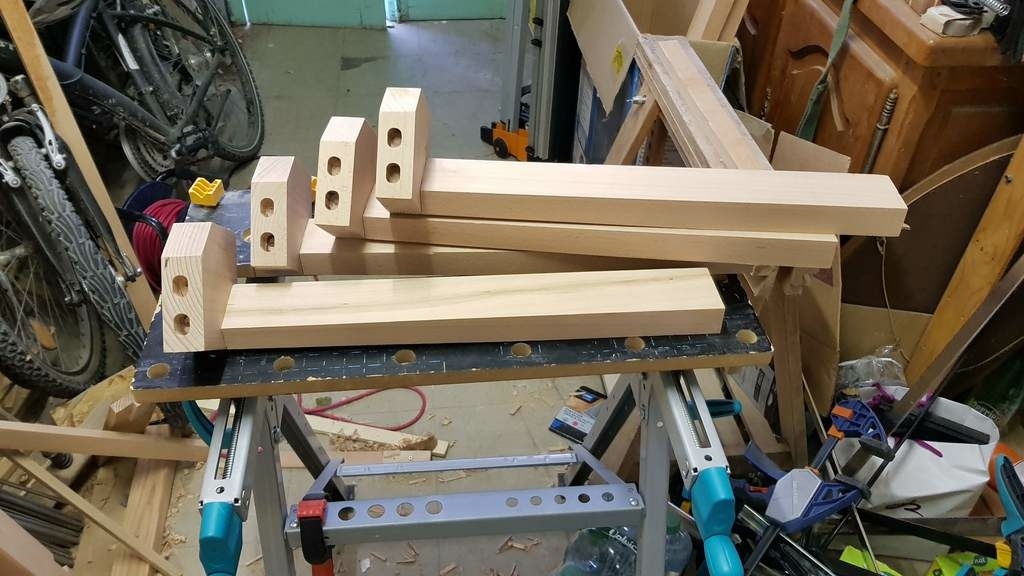

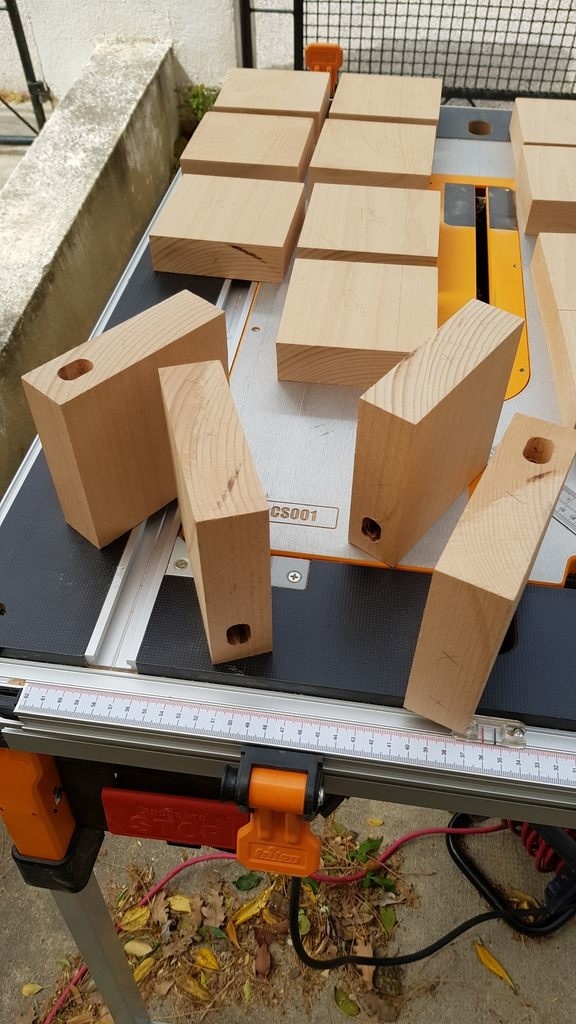

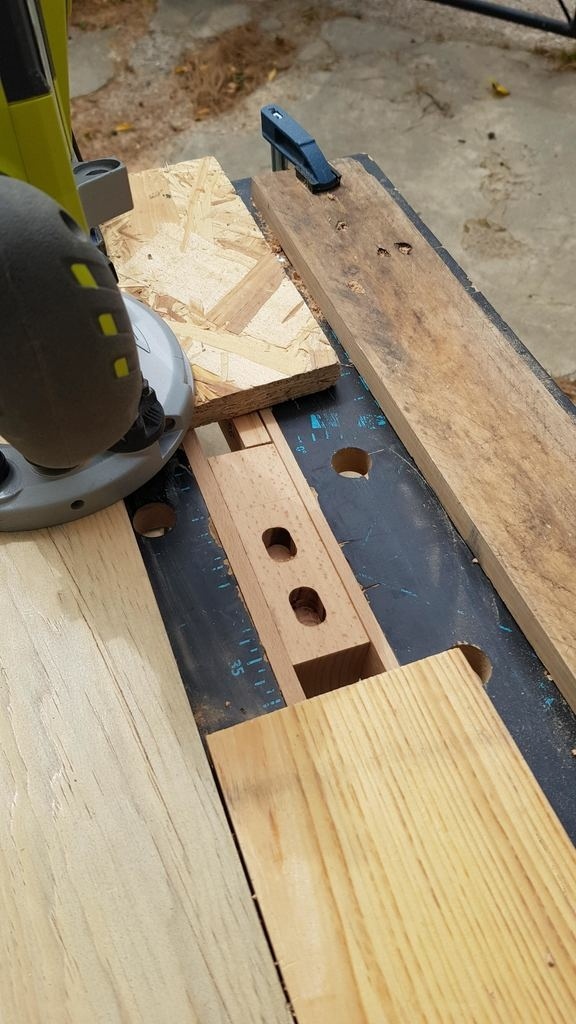

Phase 2 : Faire les trous
Et sans dominoteuse !! #Demerdouille !

J'ai fait une vidéo pour mieux expliquer le process :

Cela se fait beaucoup en trial and error. J'avais gardé des pièces martyr pour l'occasion. (des ratés plutôt...)

Afin d'avoir de la consistance il faut faire le même trou sur tous les pans de l'assise avant de changer son réglage pour attaquer le trou suivant.

Après avoir fait les 100 trous, j'avais des ampoules et ma mèche de 12mm n'a pas aimé. (à noter que le diamètre de la fraise est en corrélation avec le rayon de 6,3mm de la fraise ronde)

J'ai fait des trous avec un angle plutôt autour des 3,5° que des 5°... Cela étant assuré par mes cales martyr au niveau du mord de mon étau.

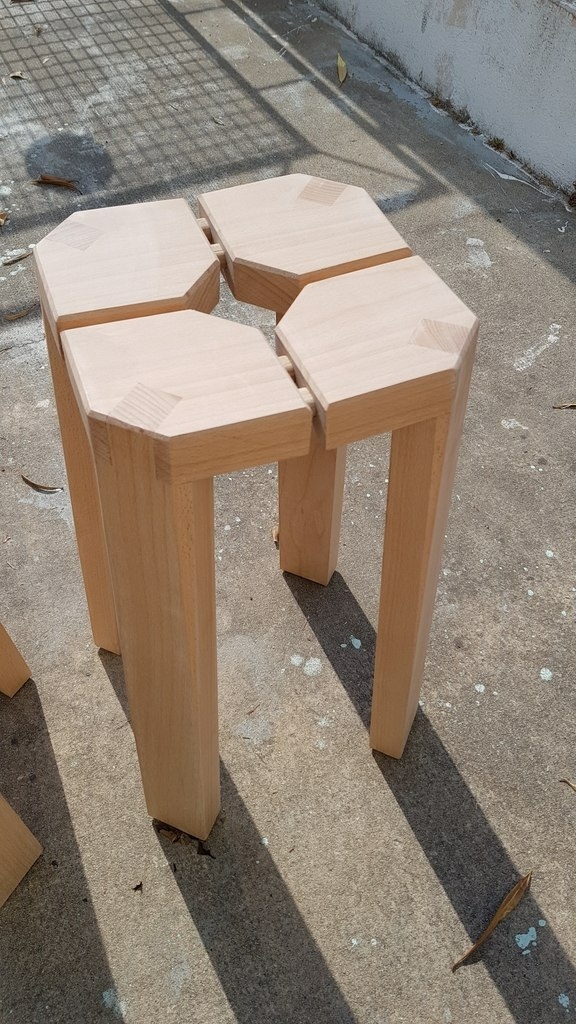

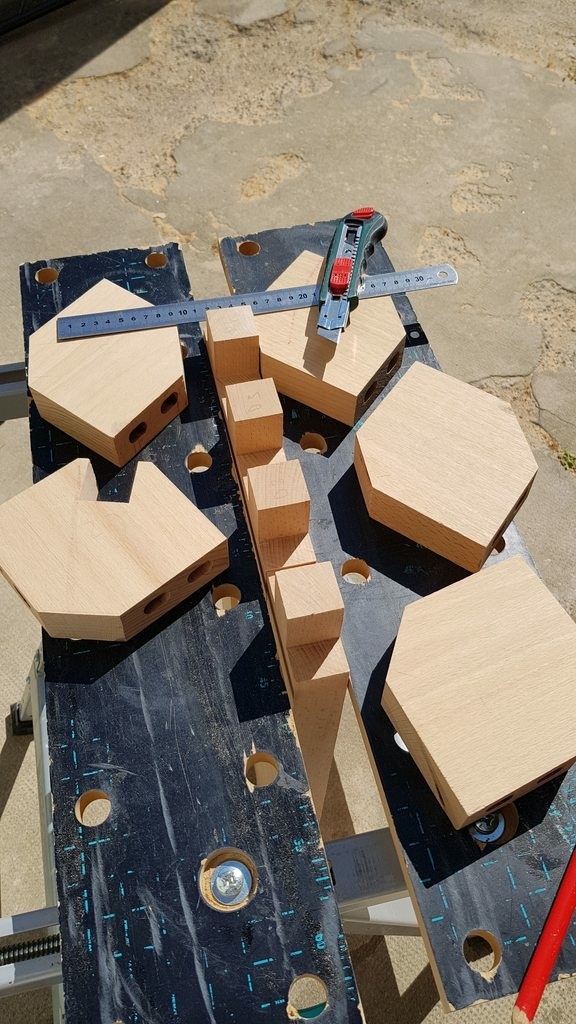

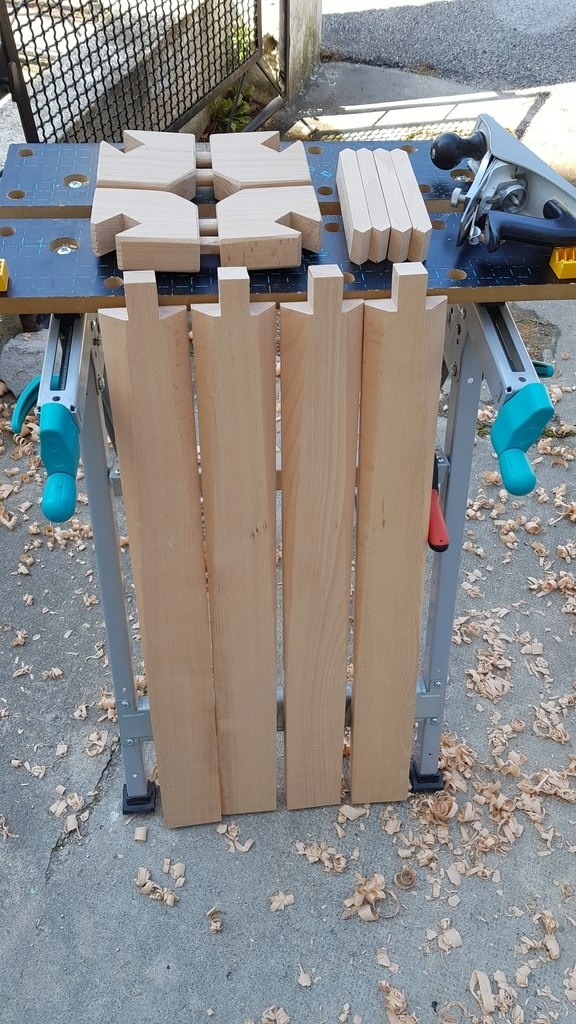

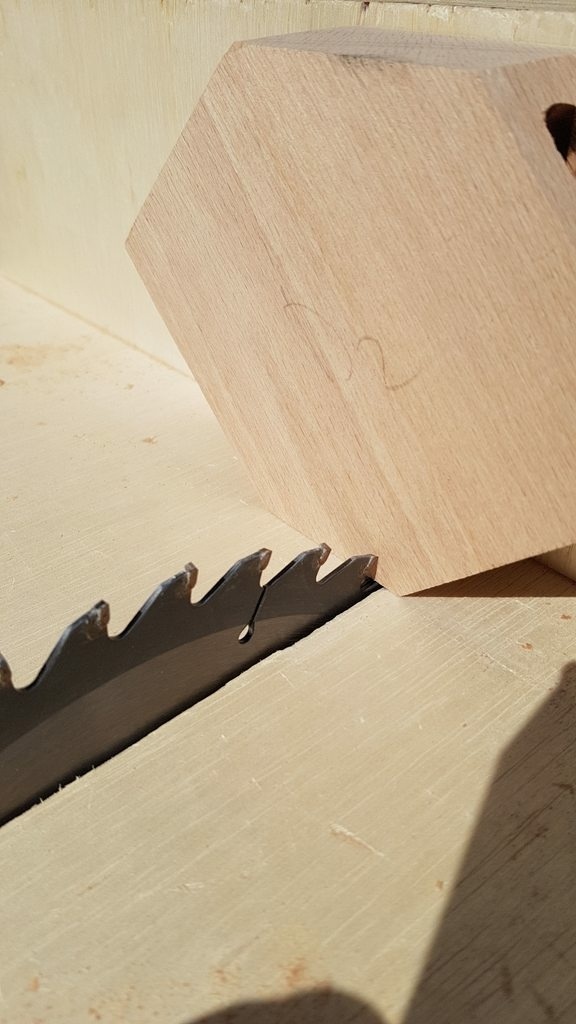

Finir l'assise et faire les queues droites

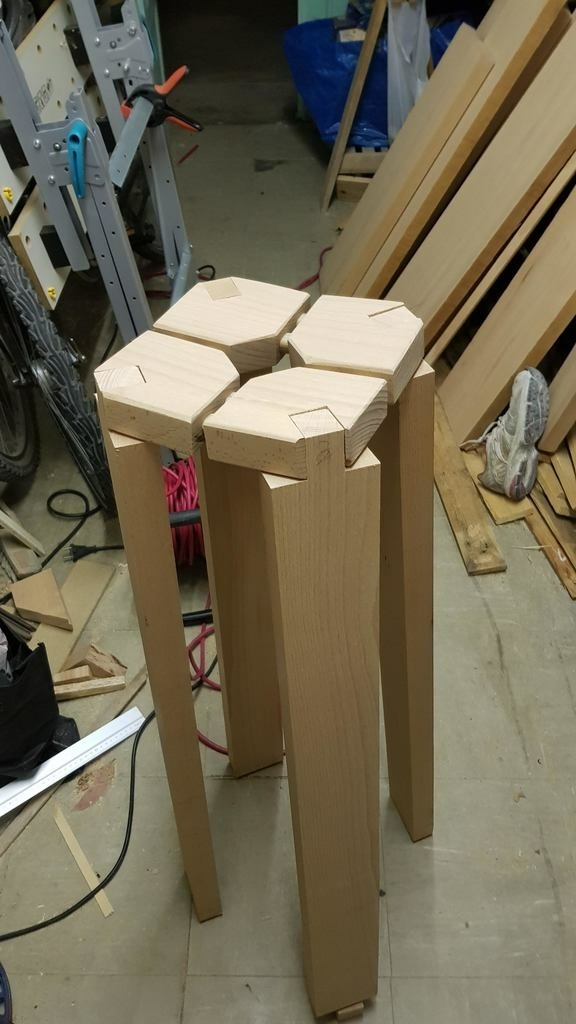

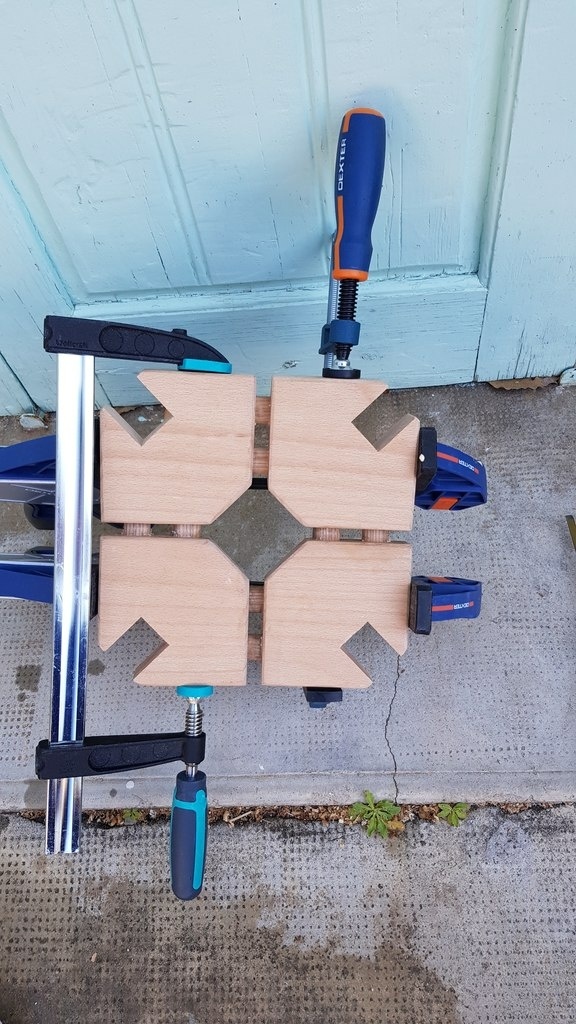

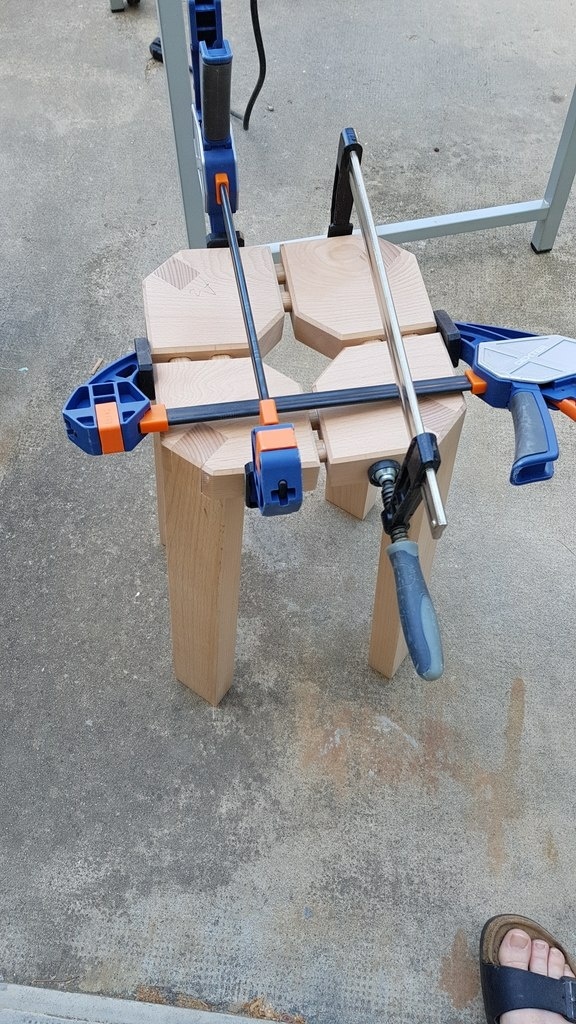

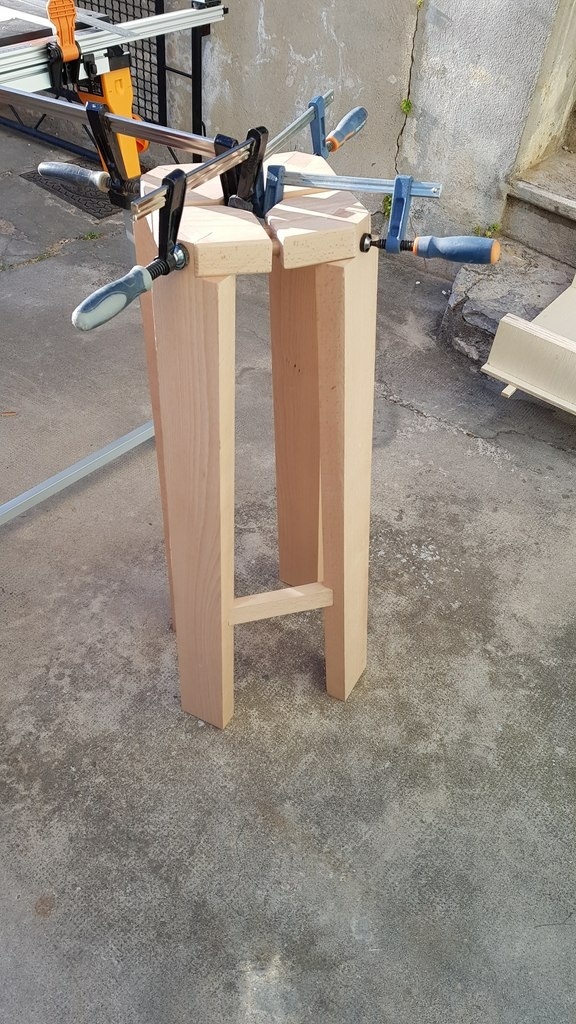

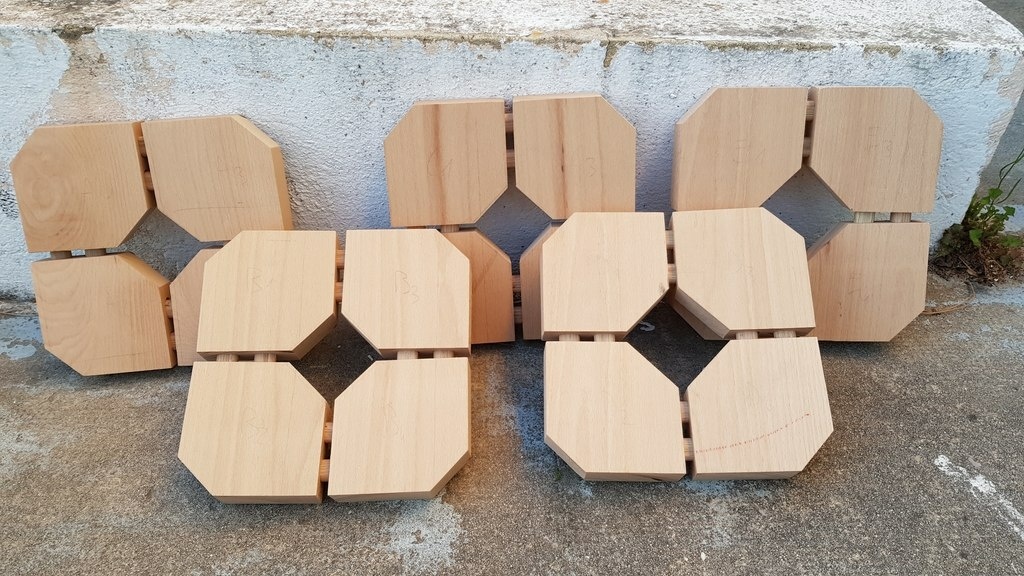

Rien de très compliqué à ce niveau là. Attention toutefois, sur les photos ci dessous rien n'est collé ! J'ai juste utilisé les serres joints pour persuader un peu les dominos de rentrer. Et j'ai bien galéré pour les retirer ensuite ^^'

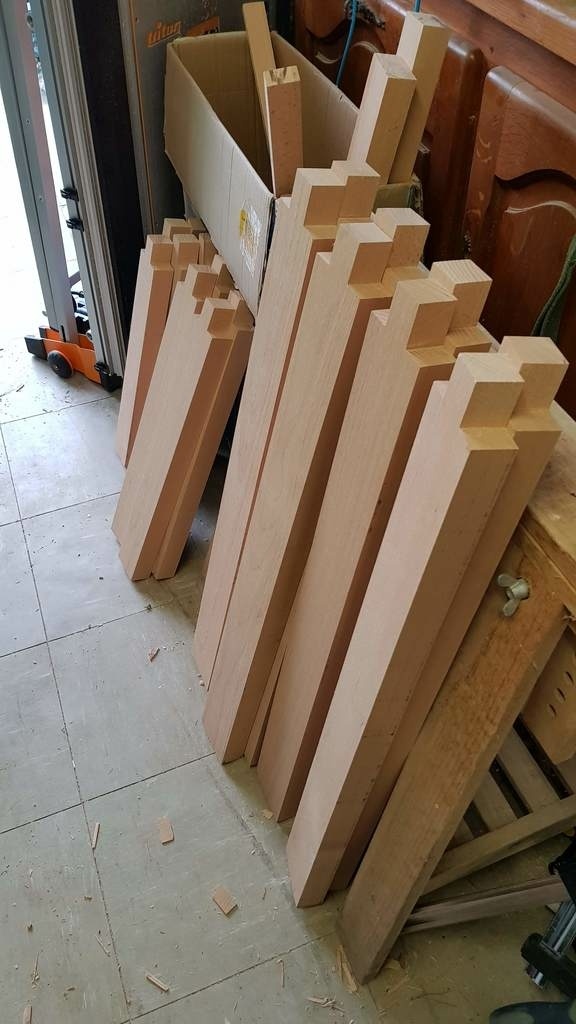

J'ai fait les tenons sur les pieds sans trop me soucier de la largeur. J'ai juste fait un gabarit pour avoir quelque chose d'identique.
Toutefois, la largeur de mes pieds ayant de très faibles variations, cela s'est répercuté sur la largeur du tenon.

Afin de combler cette imprécision (et parce que j'avais la pression après toute le travail déjà écoulé) j'ai donc réalisé les encoches dans les pan de l'assise en prenant la marque avec un pied puis en mode trial and error.
Désormais, chaque pan d'assise a son pied spécifiquement attribué. (attention à ne pas perdre les marques au ponçage)

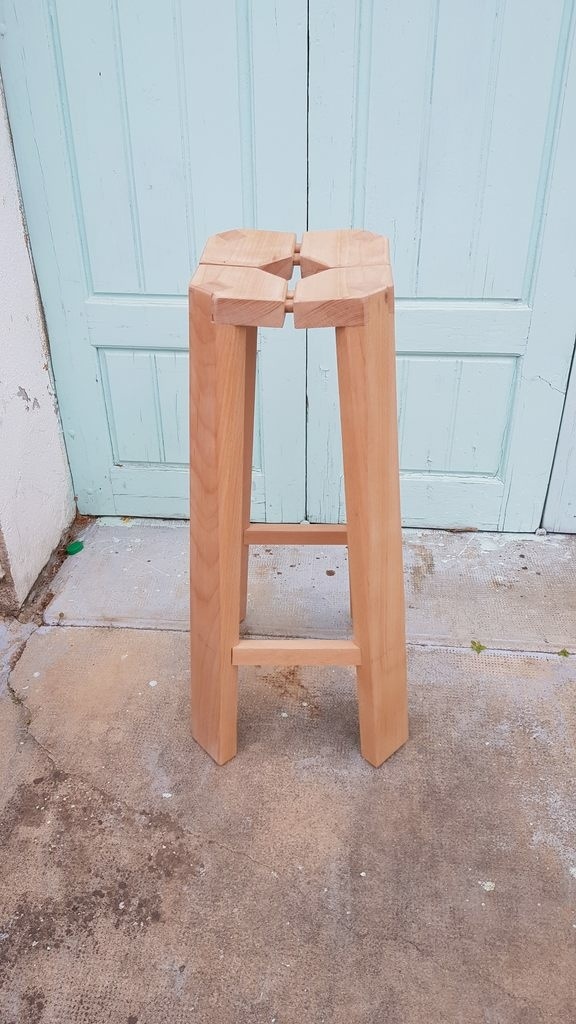

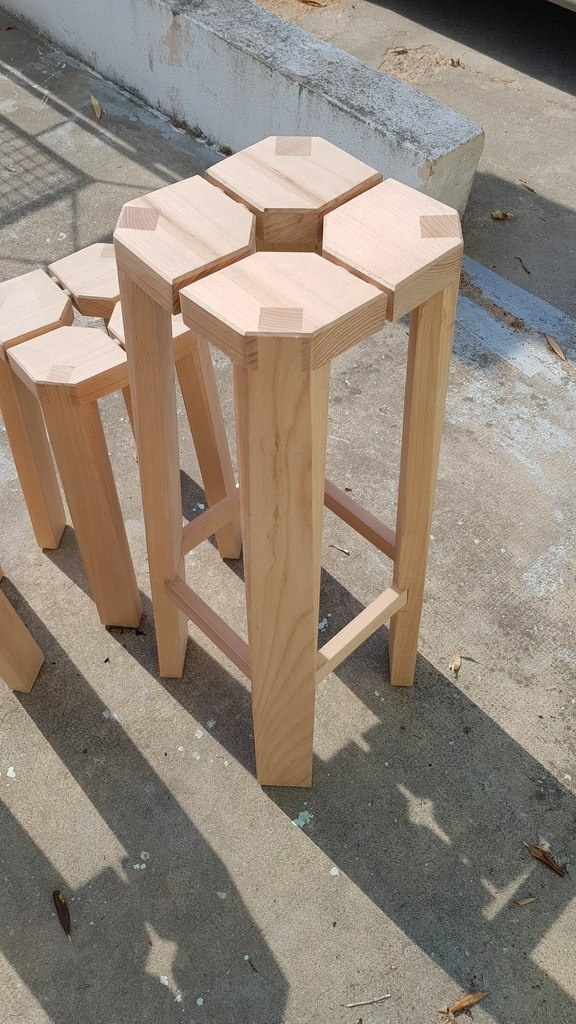

A la fin de cette étape, ça commençait à ressembler à un tabouret mais il me manquait encore le moyen de fixer les reposes pieds. Par ailleurs, je trouvais que mes pieds étaient trop cubique et dépassaient trop de l'assise. C'est à ce moment que j'ai eu l'idée de leur réaliser un chanfrein sur l'angle qui diminue progressivement jusqu'à disparaître sur quelques dizaines de centimètres.

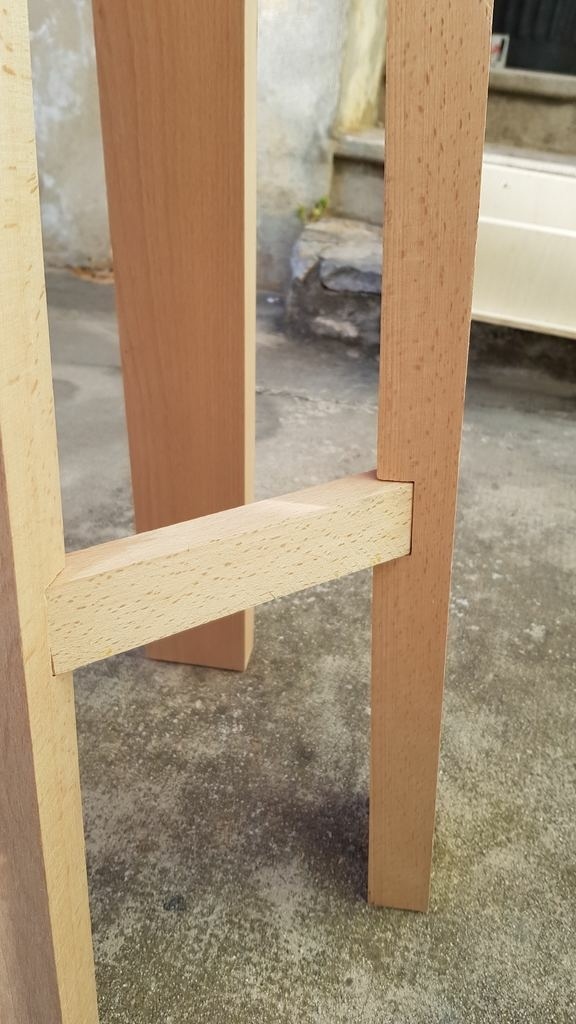

La fixation des reposes pieds

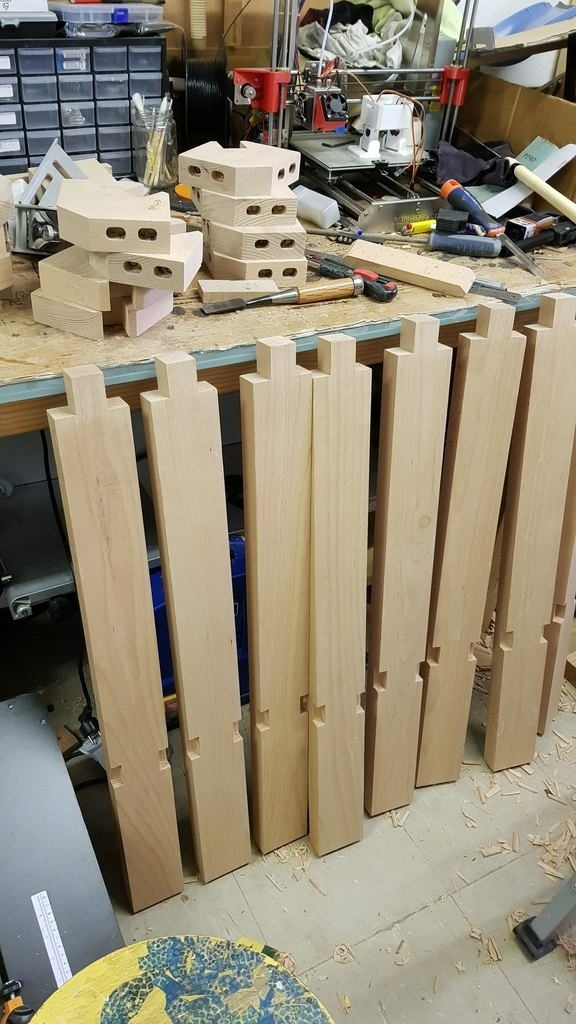

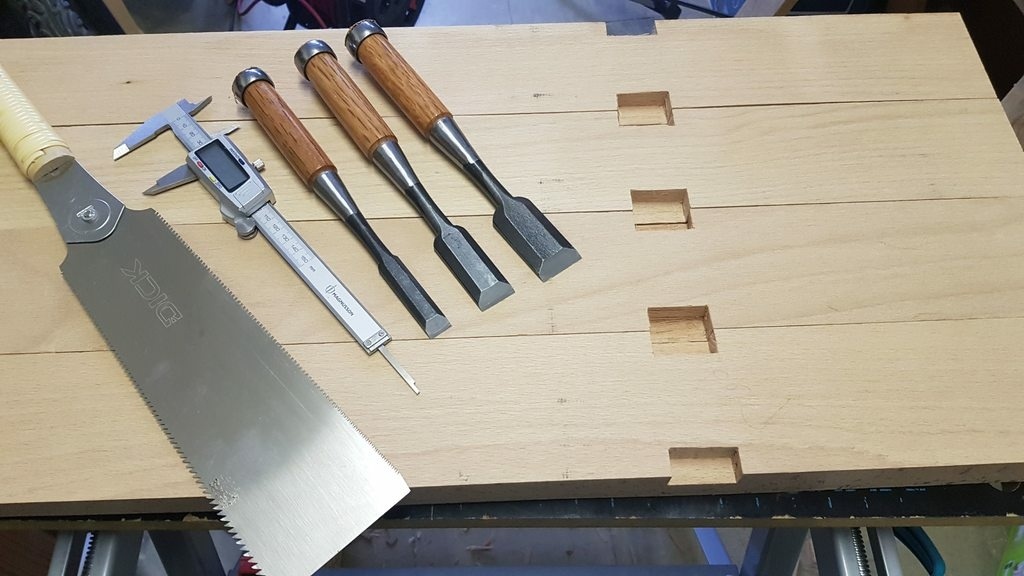

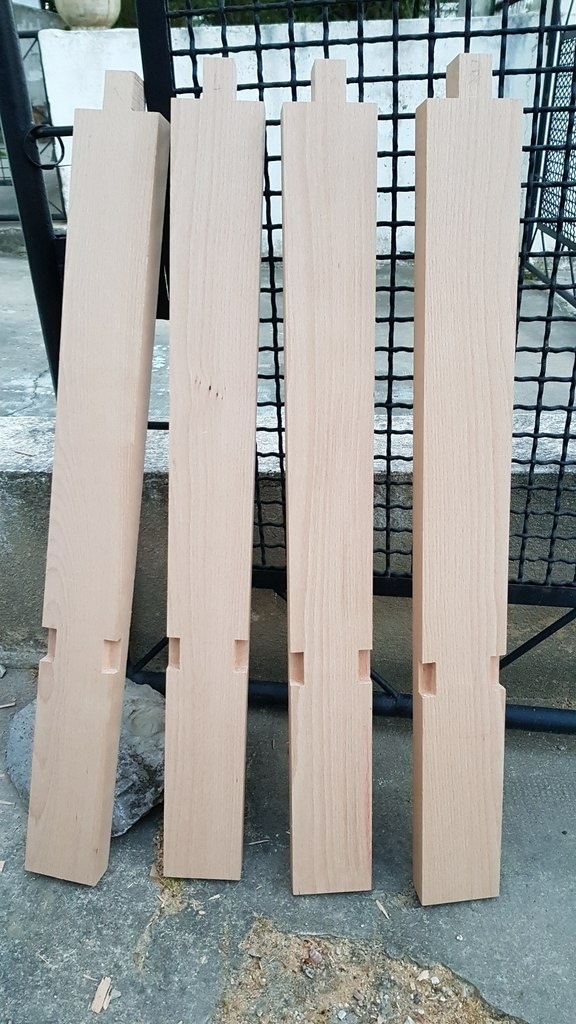

J'ai enfin pu faire un travail à la main. D'abord faire les encoches sur les angles des pieds.

Ensuite, monter les tabouret à blanc pour mesurer la distance entre chaque pied au niveau du repose pied.

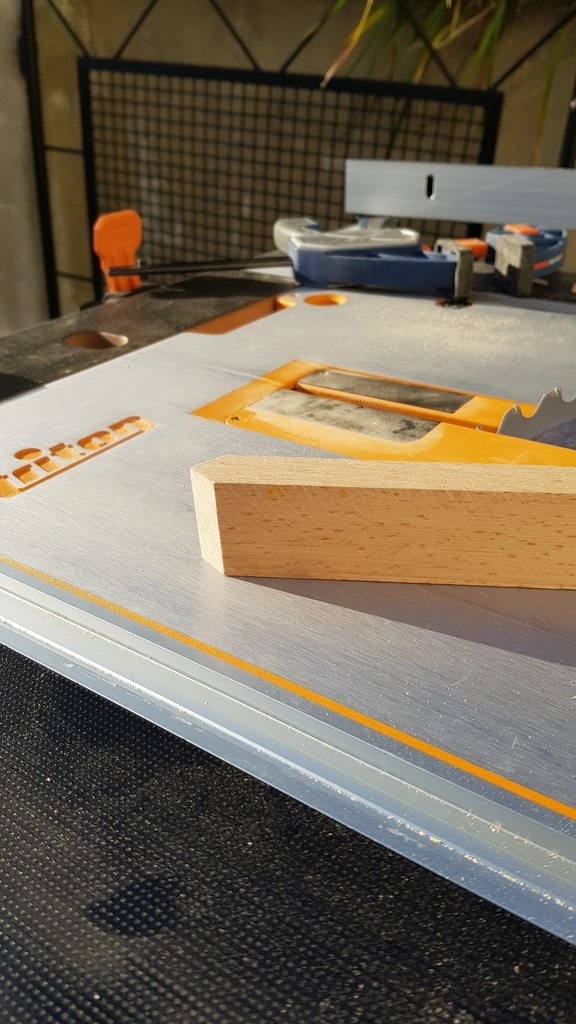

Pour la suite, j'ai mis ma scie sous table à un angle de 45° puis coupé les barres avec un angle de 4° environ pour compenser l'angle des pieds

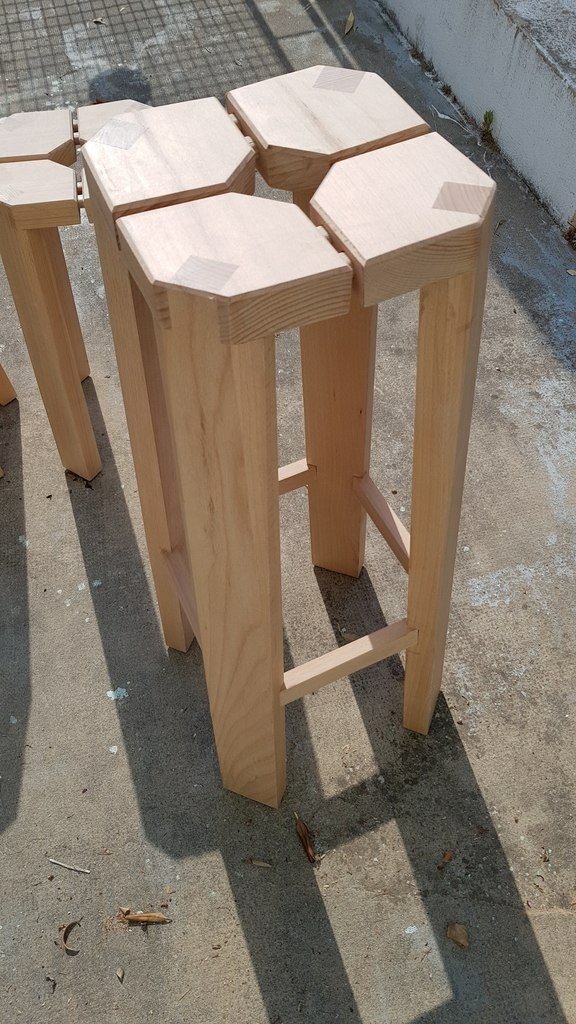

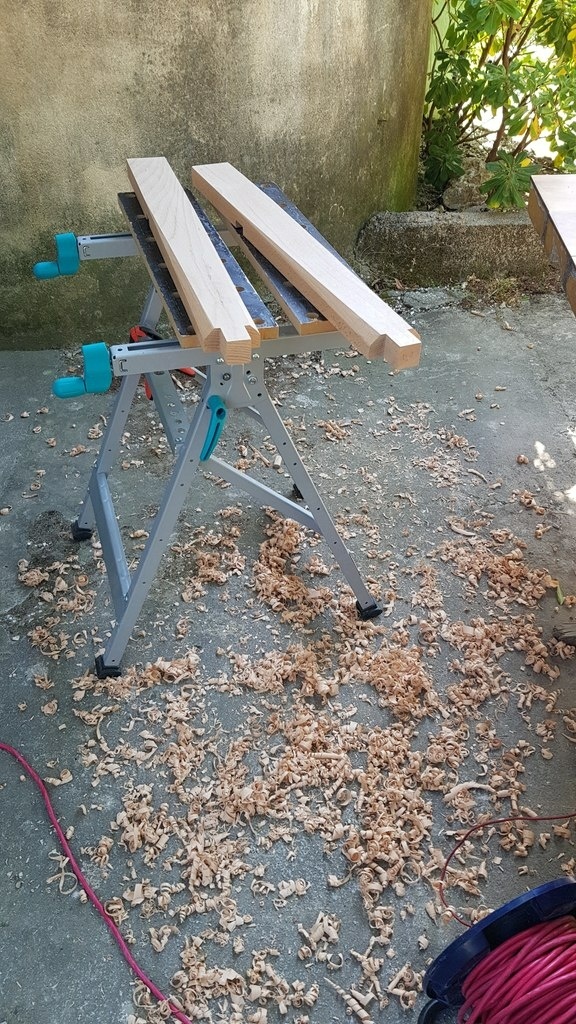

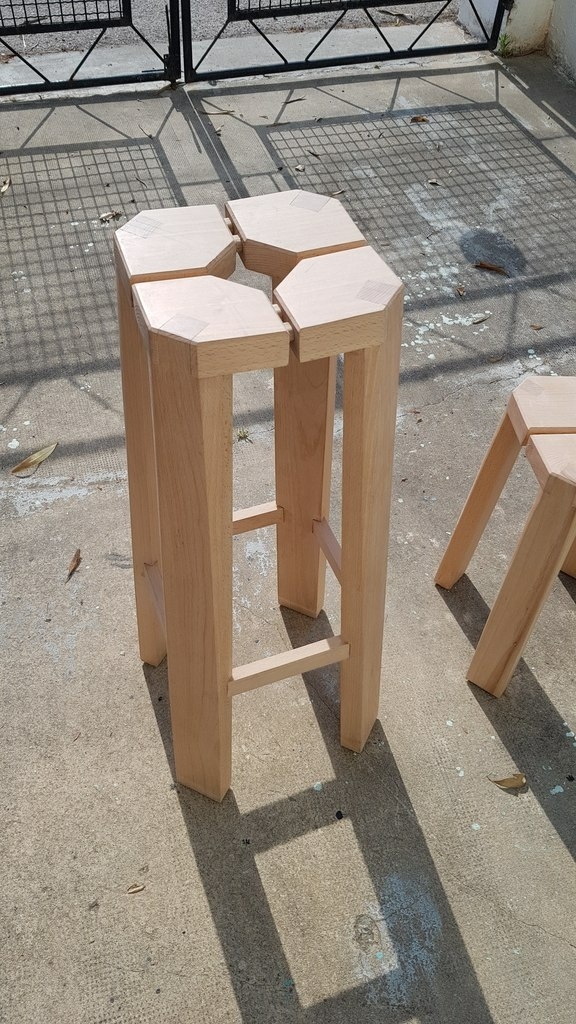

Le chanfrein

Il suffit simplement de jouer avec son rabot favoris

Pour réaliser le chanfrein j'ai pris la marque avec le pan de l'assise d'un coté jusqu'à à peu près la zone du repose pieds qui était elle même située à environ 50cm. (pifométrie is fine)

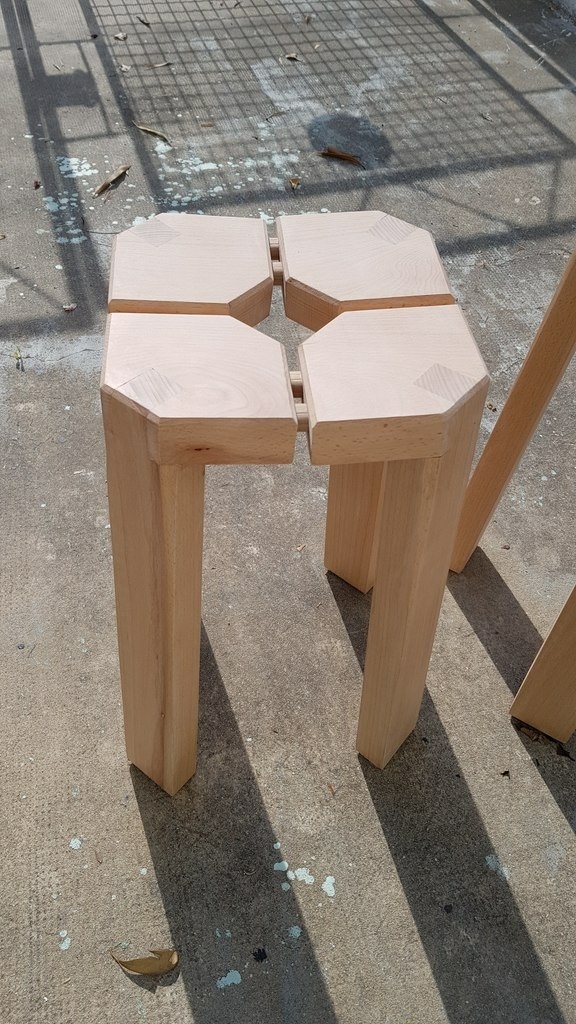

Les petits tabourets ont également un chanfrein mais à peine visible et sur une dizaine de centimetre

Avant d'envisager les collages, j'ai fait une première séance de ponçage puis huilage, puis égrenage.

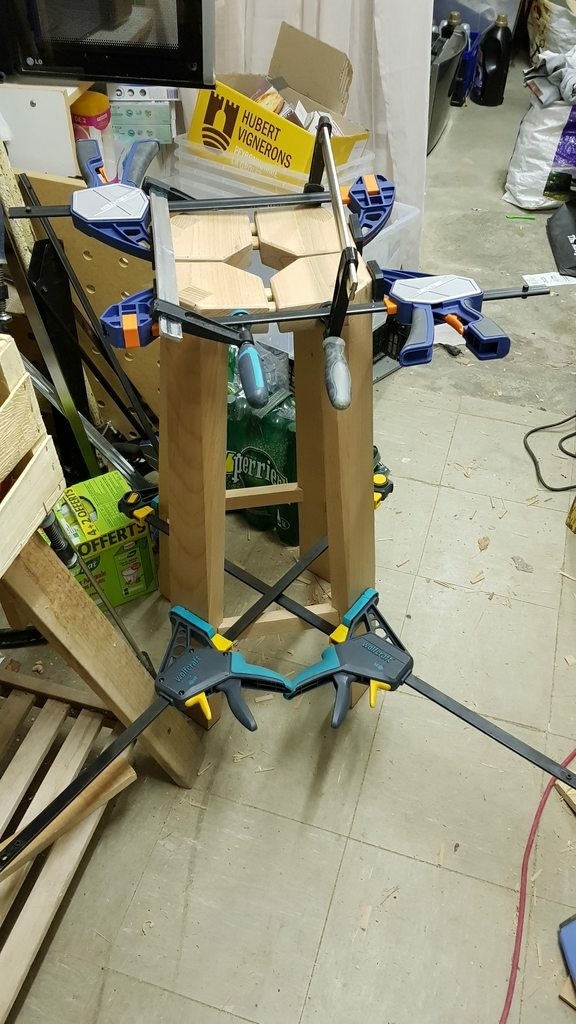

J'ai fait l'erreur sur mon premier tabouret de coller les 4 pans de siège ensemble avant de coller les pieds. Des micro-décalages se sont démultipliés. Ce qui m'a obligé à refaire mes reposes pieds qui n'étaient plus de la bonne taille.
Mon premier tabouret est donc tout sauf carré...

La bonne méthode est donc de coller d'abord chaque pan avec son pied. Cela permet de réaliser un chanfrein droit à 45° sur le contour du pan d'assise à la défonceuse sous table.

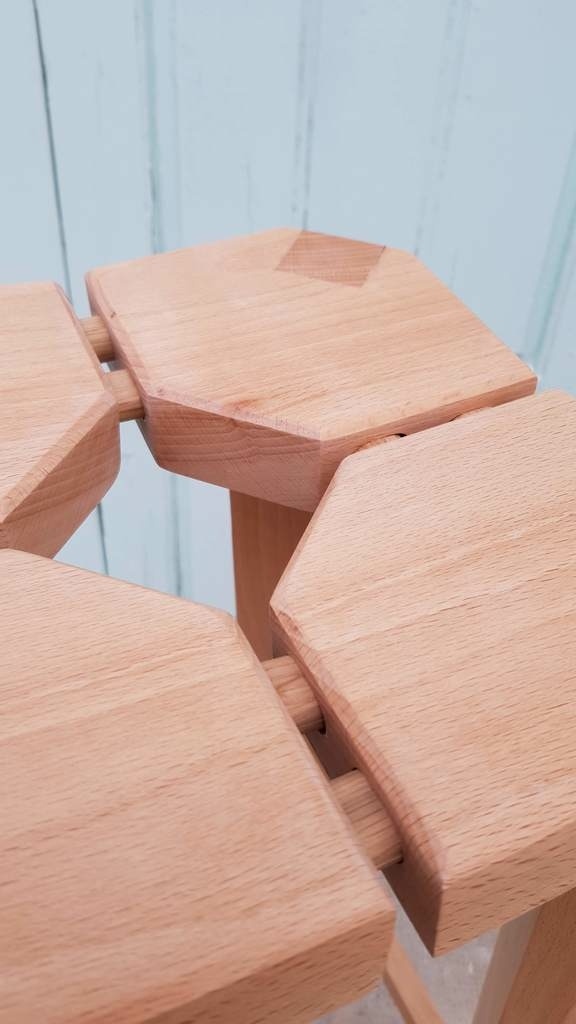

Une fois cela réalisé, on assemble le tout en réalisant le collage des dominos, des reposes pieds sur les 4 pans en une seule opération.

Il ne reste plus qu'à reponçer et rehuiler de nouveau.
