jerryvento

SKETCHUP TUTOS et AIDE

  Ce pas à pas présente un projet en cours de réalisation.

Mis à jour

Partager

Dessiner des emboîtures

Ce tuto n'est pas de moi à l'origine, mais de DAS NEVES, il m'a donné son accord pour le reprendre et simplifier la technique pour dessiner des emboîtures à languettes ou rainurées.

Publié

Partager

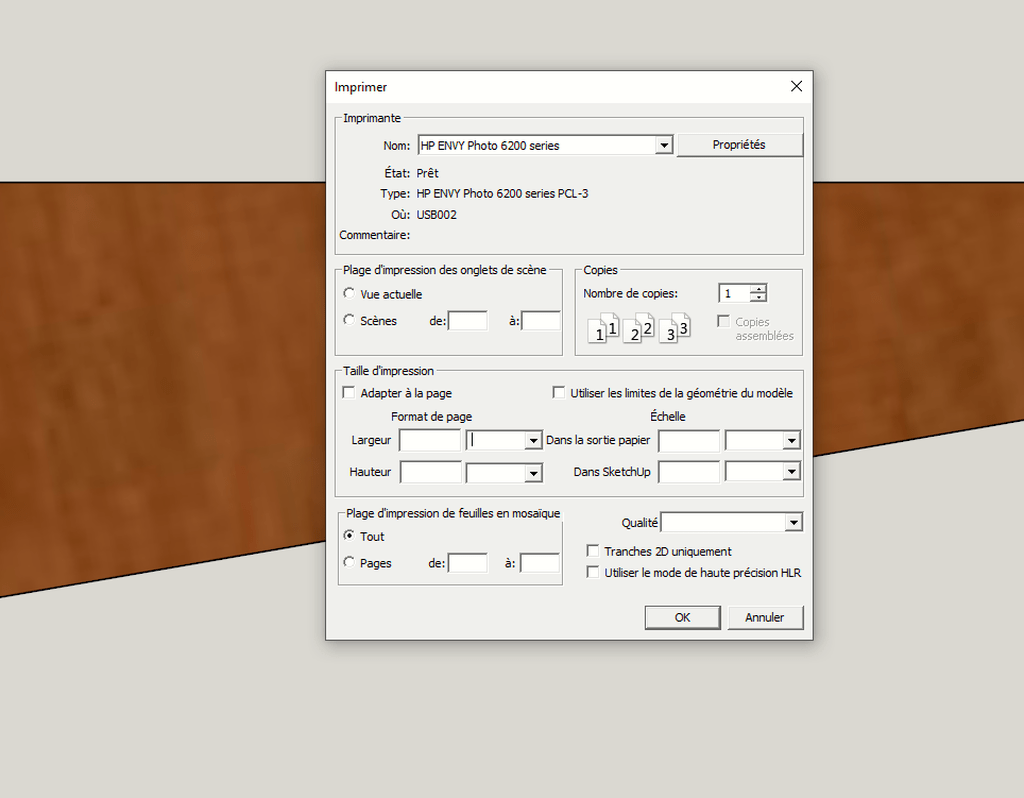

Imprimer avec Sketchup

Ce tuto explique comment imprimer exactement ce que l'on voit à l'écran, ou bien un plan à l'échelle 1 (taille réelle) ou avec une échelle d'agrandissement ou de réduction.

Publié

Partager

Tout plier ou cintrer

J'ajoute cet article car une question a été posée pour "dérouler" une forme arrondie, je pense qu'il n'existe pas d'extension qui permette de répondre à sa question. Il est plus rapide de dessiner à plat et ensuite de plier ou de cintrer.

J'ai réalisé 3 tutos différents pour cintrer ou plier. J'explique aussi comment trouver les dimensions du développé sans calculs.

Le 1er, tu dessines avec les épaisseurs et tu plies ou cintres :

Le 2ème, tu dessines sans épaisseur, tu dessines les courbures et tu épaissis :

Le 3ème ne sert qu'à cintrer, tu dessines en volume et tu cintres :

Publié Mis à jour

Partager

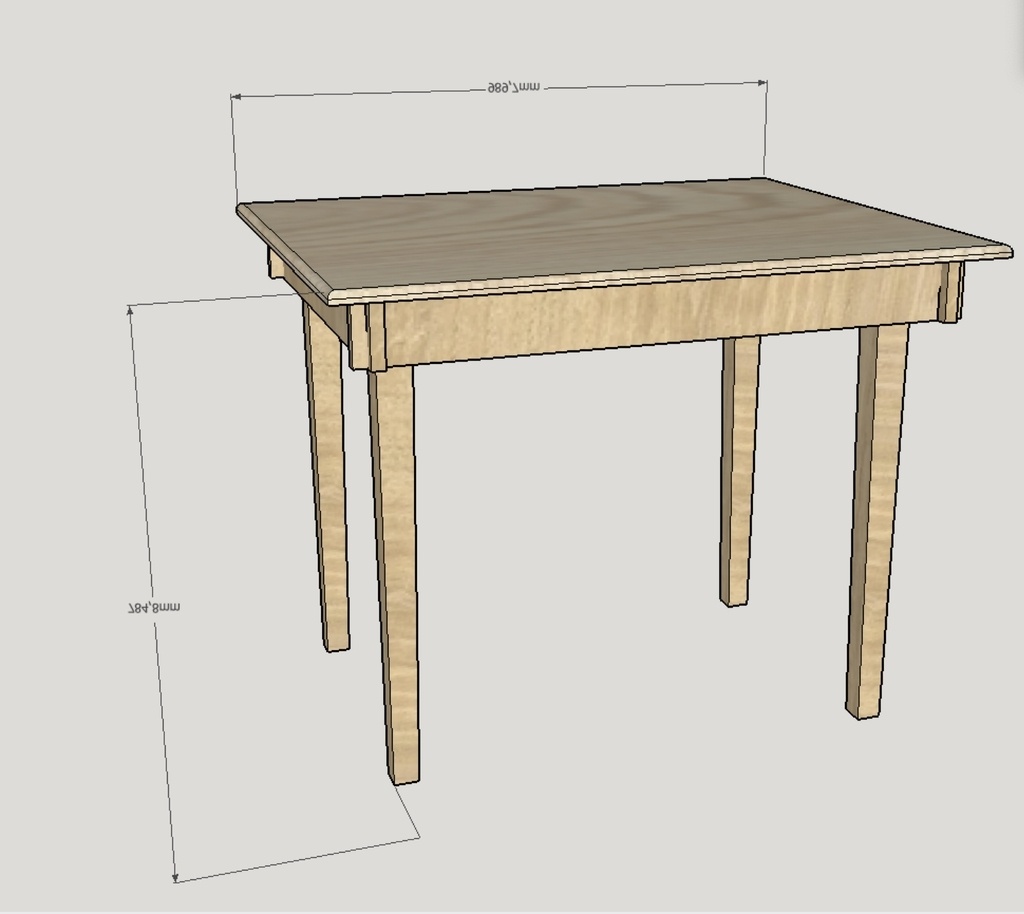

Redimensionner, agrandir, réduire un dessin

Je pense que ce tuto peut être utile pour redimensionner, agrandir ou réduire des meubles par exemple.
J'explique comment redimensionner les formes de base ainsi qu'un tabouret pour le transformer en tabouret de bar, en lit... Et 2 autres exemples qui utilisent différentes techniques qu'il faut connaître également. J'ai une playlist dédiée aux redimensionnements sur ma chaîne. Bientôt un nouveau tuto d'une technique méconnue pour redimensionner.
Voila le tuto :

Publié Mis à jour

Partager

Décintrer Dérouler une forme

Je poste ici le gif animé qui montre comment décintrer une forme facilement. Il ne restera plus qu'à ajouter le volume. Il faut que la surface soit plane !!!
C'est une extension que j'ai trouvé en passant par d'autres forums, elle fonctionne sur MAKE 2017 et 2021. On ne la trouve pas sur SketchUcation jusqu'à ce jour, je la mets en partage si quelqu'un est intéressé.

Lien vers le gif animé :
casimages.com/...943783.gif.html

Lien de téléchargement de l'extension :
drive.google.c...iew?usp=sharing

Publié Mis à jour

Partager

Balises, calques ? Quelles différences, comment les utiliser ? Et bien d'autres choses

Voilà 2 tutos sur les CALQUES ou les BALISES. Quelles différences il y a entre les 2 ? A quoi servent-ils ? Comment les créer, les gérer et SURTOUT comment changer les dessins de calque ou de balise en cas d'erreur.

1er TUTO :

Dans le 2ème tuto vous avez LA METHODE préconisée par sketchup pour éviter les erreurs de balises.

ATTENTION : lorsque vous éclaterez un groupe, les entités de ce groupe resteront dans la balise du groupe et non dans Sans Balise (ou Layer 0) comme on nous demande de le faire !!!
2ème TUTO : La Méthode pour éviter au maximum les erreurs de balises.

Publié Mis à jour

Partager

Changer la Couleur des Arêtes, des traits d'un plan ou autre dessin très facilement

► Changer la couleur des arêtes, des traits très facilement grâce à ce tuto. Cela peut être particulièrement utile pour dessiner sur un plan importé, généralement les traits des formes que l'on dessine par dessus sont difficilement repérables.
► Nous verrons également comment alterner les couleurs sur la même arête ainsi que le comportement des arêtes dans un groupe ou un composant.

Publié

Partager

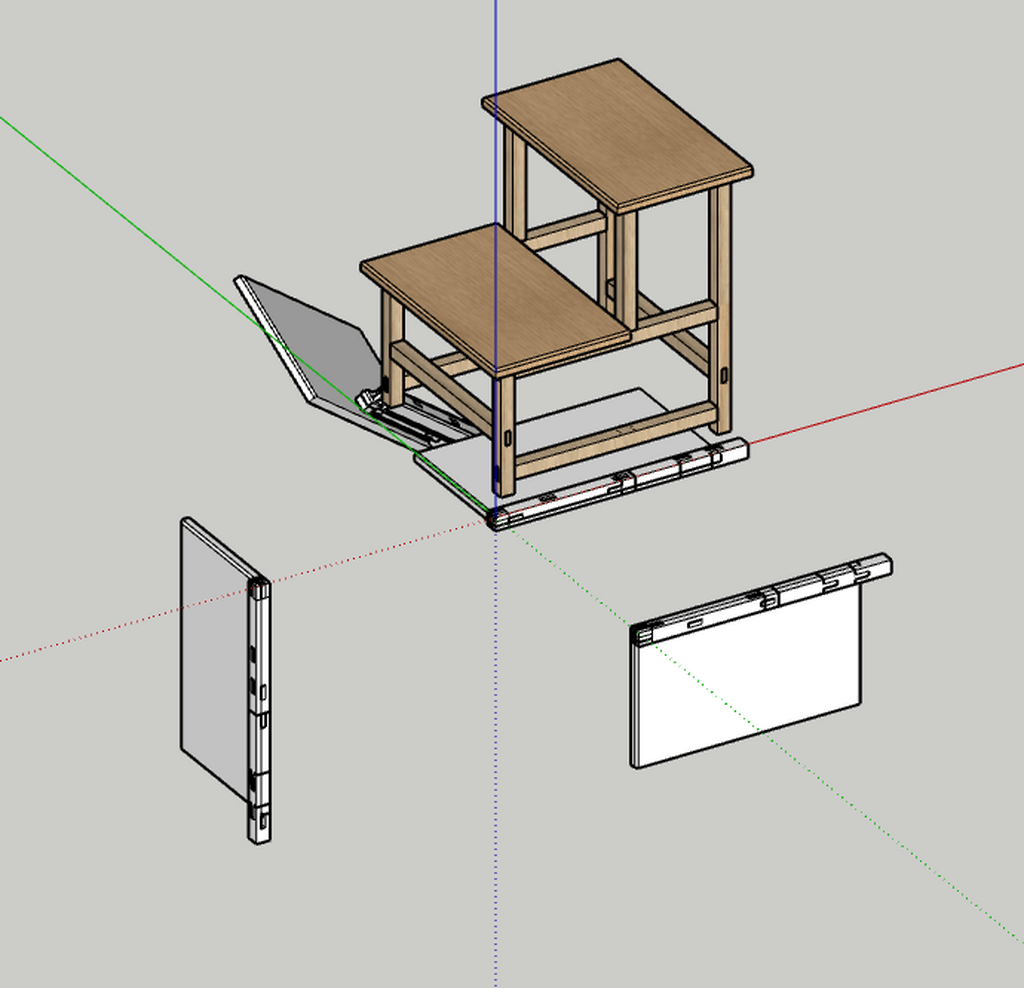

Animation comme gamme de montage, d'assemblage

► Dans cette vidéo je vous montre un exemple d'animation impossible à réaliser sans astuces.

► Cela permet de remplacer les bonnes vieillissantes notices de montage papier par exemple. A vous d'imaginer ensuite comment utiliser ces astuces pour d'autres animations. Partagez vos travaux ici.

► J'utilise le mot cheville en bois... on dit tourillon normalement non ? Désolé pour mon amateurisme dans le monde du bois, j'apprends tout doucement.

► Dans cette vidéo je vous montre les 2 astuces que j'ai utilisées pour réaliser l'animation présentée au dessus.

► C'est une autre utilisation possible également.

Publié Mis à jour

Partager

3D WAREHOUSE Importer, télécharger avec 2017

► Depuis l'été 2021 3D WareHouse est seulement accessible aux utilisateurs de 2019 à aujourd'hui. Il n'est plus possible de télécharger, d'importer des modèles, des dessins pour les versions inférieures comme pour 2017 par exemple.
► Voici une solution pour continuer à télécharger, importer des modèles à partir de 3D WareHouse.
► J'en profite pour expliquer en même temps comment importer nos propres dessins.
► En espérant que Trimble ne nous empêche à l'avenir d'utiliser cette technique.

Publié Mis à jour

Partager

Dessiner une vis métal (fausse) en moins d'1 minute, tête comprise

► Pourquoi se casser la tête et perdre un temps fou pour dessiner une vis métal ???

► Il suffit de suivre ce tuto pour la dessiner en moins d'1 minute, tête comprise, ici c'est une tête hexagonale creuse.

► On modélise d'abord le filetage et ensuite on modélise la tête nécessaire.

Publié Mis à jour

Partager

Dessiner un (faux) taraudage, un écrou hexagonal

Voici un petit tuto plutôt pour débutant. Il n'a pas trop de rapport avec la menuiserie mais sans doute cela sera utile à certains, et permet également de voir des techniques différentes de celles que l'on utilise tous les jours.

Il vous permettra de dessiner un taraudage (forme d'une vis dans un trou) borgne ou débouchant.

Vous apprendrez également à modéliser un écrou hexagonal et à le redimensionner.

Publié

  Ce pas à pas présente un projet en cours de réalisation.


Discussions

jerryvento a publié le pas à pas "SKETCHUP TUTOS et AIDE".
il y a 5 mois
Ara
( Modifié )

Bonjour jerryvento et merci pour cette proposition !

Personnellement je n'y comprenais rien à Sketchup et ça m'énervait beaucoup, jusqu'à ce que je découvre un tuto pdf avec lequel j'ai enfin pu me débrouiller. Il y a cependant un truc qui n'y figurait pas et que je n'ai toujours pas compris en autodidacte : les scènes.

À l'occasion, si tu peux faire une petite explication simple pour débutants, ce serait hyper sympa.

Merci !

jerryvento

Bonjour Ara,
Je te fais ça sans soucis dans la semaine. Sur ma chaine Youtube tu as plein de tutos qui expliquent tous les outils (presque) et pas mal d'exercices pour tous les niveaux.
A bientôt.

Emmanuel Libaudiere

quel est le nom de ta chaîne Youtube?

jerryvento
Emmanuel Libaudiere

jerryvento merci

jerryvento a publié l'article "Imprimer avec Sketchup".
il y a 5 mois
Davnks
( Modifié )

Bonjour , merci pour le tuto imprimante ,moi qui osé pas demandé. Je galéré pour faire un pochoir, j'avais mème demandé de l'aide dans la discutions Presse latéral .🤠

jerryvento

N'hésite pas à poser toutes tes questions... Tout le monde est passé par là.

Tamaris
( Modifié )

Bonjour

Vous êtes excellent dans vos explications merci.. cela me ramène à ce logiciel que j’ai abandonné avant d’en avoir la maîtrise.., je suis assez bon sur mon Mac, mais je n’ai jamais trouvé une version stable gratuite. Je tombe sans cesse sur des versions d’essai, qu’il faut acheter, …et qui sont ensuite tout le temps en mise à jour, payante évidemment . Je veux bien acheter une version stable (8 ou 10), .. avait vous une solution ? Une version simple sans grandes options pour dessiner des choses simples,
?

Merci

Tamaris

José Das Neves

Bonjour,
La dernière version de SketchUpMake 2017, gratuite donc, est téléchargeable ici
sketchup.com/download/all
Il faut s'inscrire , c'est gratuit.
Il y a la version Mac OSX

J'en parle dans mon article ici.

jerryvento

Il y a aussi la version FREE, mais elle est en ligne. Elle conviendra vraiment bien je pense. En revanche, on ne peut pas encore y ajouter d'extensions, les raccourcis sont différents car en anglais... bref il y a des choses en moins mais beaucoup de choses en plus, comme exporter les dessins dans plusieurs formats différents, les fichiers sont dans leur cloud, donc ouvrable de n'importe où, tous les outils solides disponibles... Je viens de l'ouvrir à l'instant (plus ouvert depuis quelques mois). Ils ont ajouté plein de possibilités qu'il n'y avait pas il y a peu de temps.
Je pense que je vais pas tarder à lâcher MAKE 2017 pour la version free, elle commence à être vraiment top cette version.
Je ferai un tuto de présentation de FREE d'ici quelques temps, une fois que je serai familiarisé

Olistan

jerryvento Tout à fait, mais quand on voit le nombre de plugins utilisés en menuiserie (José nous a montré entre autre FredoScale, CuricMiror, percerFraiser, Assemblage, courbe de Bézier et surtout OpenCutList), il faudrait au minimum avoir des alternatives crédibles sous FREE. J'attends une démonstration convaincante avant de migrer ;-)

jerryvento

Le gros soucis justement c'est le manque d'ajouts d'extensions, le jour où cela arrivera alors faudra migrer très rapidement, franchement, ce matin je regarde de plus prêt FREE et je le trouve vraiment top. Quelques petits points noirs encore qui j'espère seront corrigés rapidement.

jerryvento

En fait la version dont je parle est la version SHOP de la Free (elle coûte 120 $/an), j'étais sur cette version mais je ne sais pas comment car je n'ai rien payé, j'ai mis un mail bidon pour m'inscrire.
La free devient bien moins intéressante du coup par rapport à MAKE 2017

Olistan

jerryvento Bientôt, il faudra nous faire un tuto sur les versions disponibles... Et la version SHOP de la Free, tu peux y ajouter des plugins ?

jerryvento

Oui Olistan, c'est prévu le tuto sur les différentes versions de sketchup. Mais ça prend du temps de préparer tout ça et j'ai tellement d'idées de tutos... Et non pour l'instant on ne peut pas installer d'extensions, cela viendra avec le temps je suppose.

Olistan

jerryvento Super, merci pour tout ton travail pédagogique remarquable !

José Das Neves
( Modifié )

Merci beaucoup jerryvento
Très bien expliqué, clair net et efficace!

jerryvento

Merci José

BoodWood

Merci beaucoup jerryvento 🙏

Tout y est clair et très bien expliqué, sans ambiguité.

Je comprend mieux maintenant les petites subtilités, et cela va grandement m'aider.

Il me reste maintenant a mettre ça en pratique.

👍

vimilon43

Avec tous ces spécialistes nous allons finir par devenir les pros de SketchUp. Merci bcp pour ce partage

jerryvento a publié l'article "Tout plier ou cintrer".
il y a 5 mois
jerryvento a publié l'article "Redimensionner, agrandir, réduire un dessin".
il y a 5 mois
jerryvento

Je viens d'ajouter les chapitres sur certains tutos (tous à l'avenir). Cela permet d'accéder directement et très facilement aux parties du tuto que vous voulez voir ou revoir

vimilon43
( Modifié )

Encore merci pour tout

jerryvento

Avec plaisir

jerryvento a publié l'article "Décintrer Dérouler une forme".
il y a 4 mois
jerryvento a publié l'article "Balises, calques ? Quelles différences, comment les utiliser ? Et bien d'autres choses".
il y a 4 mois
José Das Neves

Merci jerryvento 😁

jerryvento a publié l'article "Changer la Couleur des Arêtes, des traits d'un plan ou autre dessin très facilement".
il y a 4 mois
jerryvento a publié l'article "Animation comme gamme de montage, d'assemblage".
il y a 3 mois
jerryvento a publié l'article "3D WAREHOUSE Importer, télécharger avec 2017".
il y a 3 mois
Olistan

Merci !
Comme mentionné, il s'agit certainement d'un "oubli" dans leur politique de migration.

Quoi qu'il en soit, cela constitue encore une difficulté de plus pour la version 2017...

Vivement que les plugins soient disponibles pour la version SU Free on-line; c'est la seule chose qui me freine à l'utiliser.

José Das Neves

merci beaucoup pour l'astuce👍

chaboum

Bonjour et encore merci de nous initier à ce super logiciel que je découvre et commence d'utiliser. Une question très concrète: j'ai fait des plans d'un établis, et (par oubli ou erreur certainement), les pièces ne sont pas affectées à une matière (ou alors plusieurs matières différentes, alors que c'est bien la même que je vais utiliser!) Du coup, quand je demande de faire le calpinage, c'est tout faux. Y a-t-il un moyen de sélectionner toutes les pièces du plan pour les affecter à une et même matière une fois que c'est dessiné ?
Merci

jerryvento

Tu pourrais partager ton fichier que je regarde ? Les autres aussi d'ailleurs.

Olistan
( Modifié )

Salut. Suite à ta vidéo sur 3DWareHouse, je viens de faire un essai et j'arrive toujours à télécharger directement des modèles via la fenêtre 3D Warehouse. Sans doute as-tu fait une mise à jour locale de SU ? Je dispose de la version 17.2.2555.

jerryvento

Salut,
Je pense effectivement que c'est dû à une mise à jour, Chromium normalement, c'est lui qui gère les téléchargements sur le 3D Warehouse. Après cela, je pense que l'on ne peut plus télécharger.
Retiens bien l'astuce pour plus tard...

José Das Neves

Bonjour chaboum , OCL identifie les matières de chaque composant ou groupe.
Il faut appliquer la matière au composant et non au surface qui sont à l’intérieur du composant.
Ainsi si vous avez plusieurs pièces que vous voulez appliquer la matière bleu, il faut l'appliquer à toutes ces pièces. Si malgré tout elle reste visuellement dans une autre matière, rouge par exemple, c'est par ce qu'à l’intérieur du composant vous avez très certainement attaché cette matière rouge aux différentes surfaces. Faites un clic droit sur ce composant rouge et choisir infos sur l'entité et vous constaterez que le composant est bien bleu .
Donc pour OCL, toutes les pièces que vous avez appliqué bleu, seront listées.
C'est pas simple , je sais, mais il faut savoir que dans SketchUp il faut distinguer les différences entre les objets: ligne, surfaces, composant, groupe.

jerryvento a publié l'article "Dessiner une vis métal (fausse) en moins d'1 minute, tête comprise".
il y a 2 mois
joseph57

Bonjour,
je découvre ce post qui m'intéresse beaucoup et que je vais parcourir.
Une question au passage: quelle est la dernière version gratuite et avec laquelle on peut dessiner des charpentes ?
Merci beaucoup pour ton travail et ton aide jerryvento

jerryvento

Bonjour,
La dernière la plus proche de la version payante c'est la 2017. Sinon il existe une version en ligne gratuite mais sans possibilité encore d'installer des extensions.
Si tu as d'autres questions n'hésite surtout pas.

jerryvento a publié l'article "Dessiner un (faux) taraudage, un écrou hexagonal".
il y a 15 jours
Roland19

Merci encore pour tous ces tutos,
j'ai dessiné un pot à crayon hexagonal et 4 des côtés sont différents des 2 autres: Ce sont des composants qui s'inscrivent dans un rectangle plus grand ce qui fausse les débits dans opencutlist. Où est l'erreur ?
je n'ai pas trouvé comment joindre le fichier (je l'ai envoyé par wetransfert à contactLairdubois.fr)

Roland19

le lien est là: we.tl/t-9YTgvo6VRS

jerryvento

Bonjour Roland,
Je veux bien t'aider mais le fichier n'est pas présent dans le lien que tu me proposes... Surtout enregistre le fichier au format 2017 sinon je ne pourrai pas l'ouvrir.
Envoie le par mail à tutosgratuitsketchupoutlook.fr
En revanche, je ne connais pas OpenCutList, je ne pourrai pas faire grand chose à ce niveau.

Roland19

Bizarre le fichier est bien visible pour moi, j'utilise Sketchup Make 2017 et j'envoie le fichier par mail.
merci pour ton aide

Papachousse
( Modifié )

Encore débutant sur Sketchup, j'utilise la version gratuite v17.001889...
Peux-tu m'aider en me disant comment obtenir la version française.
En regardant tes tutos (Top..), pas toujours évident l'anglais.
Merci pour ton aide

jerryvento

Regarde ce tuto, j'explique où aller :
youtu.be/tUAA31YBZmM

José Das Neves
( Modifié )

Il te faut aller ici
sketchup.com/download/all
Mais il faudra s'inscrire gratuitement !
Désinstaller, télécharger et installer la nouvelle version fr.
