Petites commodes laquées

Petites commodes laquées
+

Dernier projet de l'année pour mes élèves de terminale BMA.
Trois élèves par commode: trois tiroirs - trois panneaux courbe - travail d'équipe pour le reste...

Liste des articles

Mis à jour

Partager

Etude et calibrage des cadres de face et arrière

tout d'abord il a fallut faire l'étude technique: recherche des liaisons et conception technique de coulissage des tiroirs.

Un épure en coupe verticale parallèle à la face s'est imposé pour chaque élève.

Ce qui à permis de découper, calibrer et ajuster les cadres de face et arrière. Scie sauteuse et calibrage à la toupie. Les courbes sont toutes identiques. Je leur avait donné une pièce de bois à la forme.

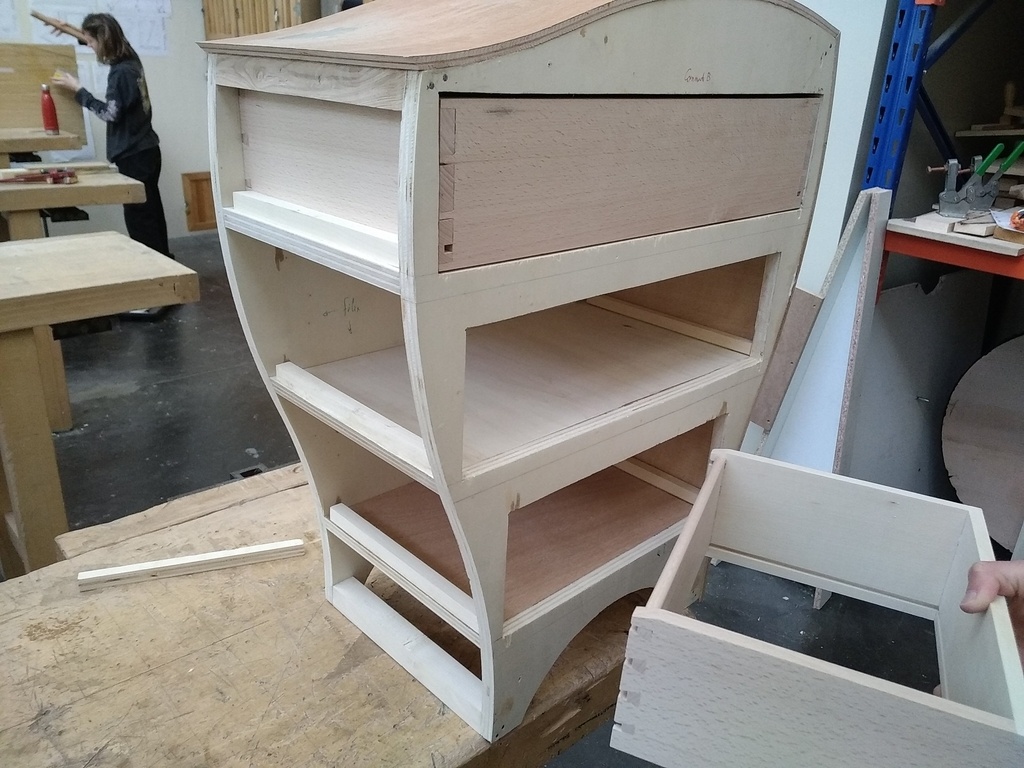

Chaque tiroirs reposent sur un cp 15. C'est panneaux, ainsi que les 4 tasseaux des angles (deux en haut et deux en bas) font la liaison entre la face et l'arrière. Ils forment la structure qui va recevoir les panneaux cintré.

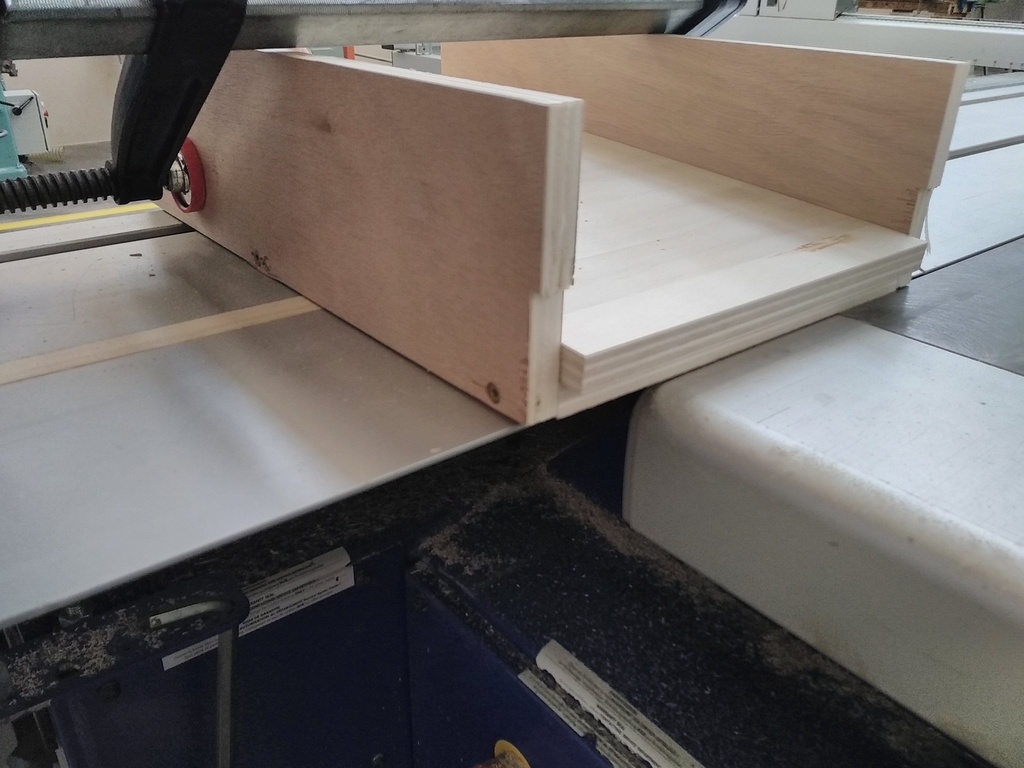

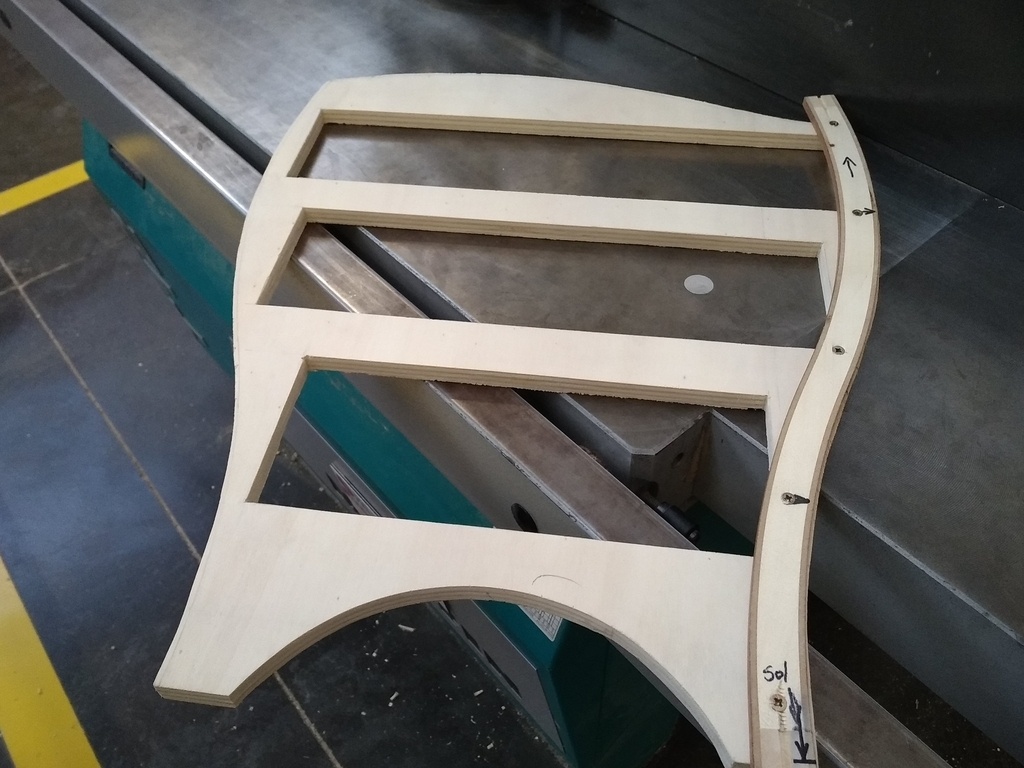

Comme le meuble est tout tordu, il faut couper aux angles ces pièces là. Nous avons fait un montage à la scie à format pour les couper. Sur l'image, c'est un des panneaux sous tiroir qui est prêt à être coupé. l'angle à été relevé sur le meuble bien-sur.
j'explique l'utilisation de ce gabarit (qui est très simple et rapide à faire) dans cet article


dans la vidéo c'est vers la minutes 9.

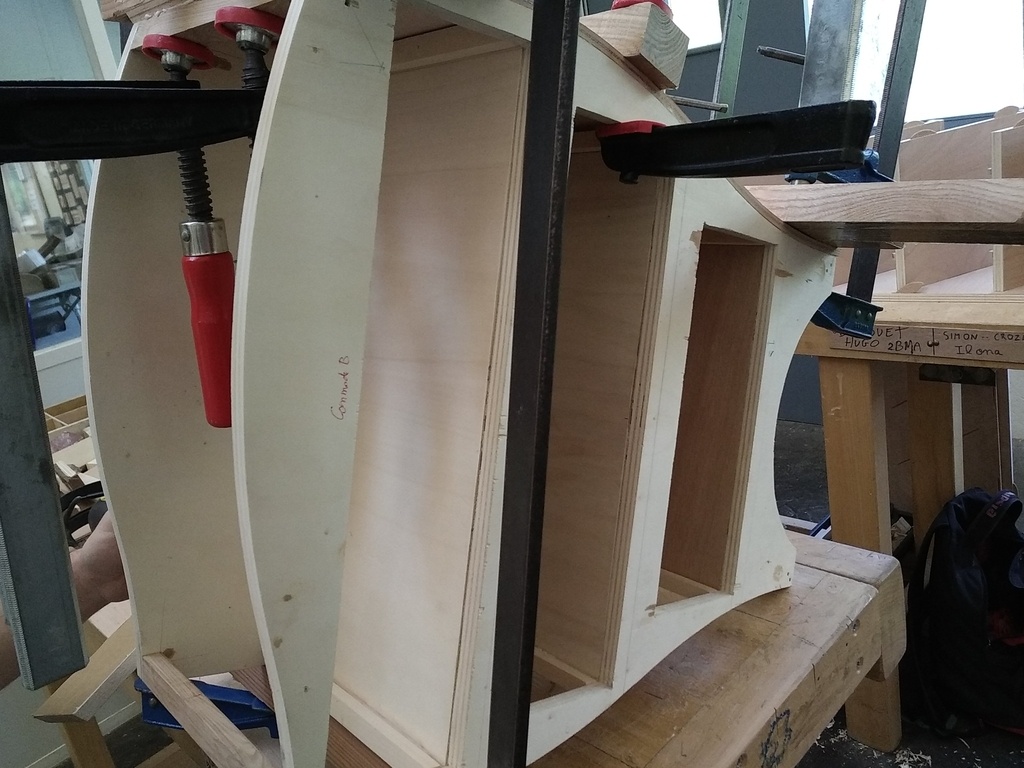

Les liaisons entre la face et arrière, par l’intermédiaire des panneaux et tasseaux, sont à lamelles et vis caché (et ce n'est pas un jeu de mot ;) )

Publié

Partager

Mise en forme des panneaux cintrés

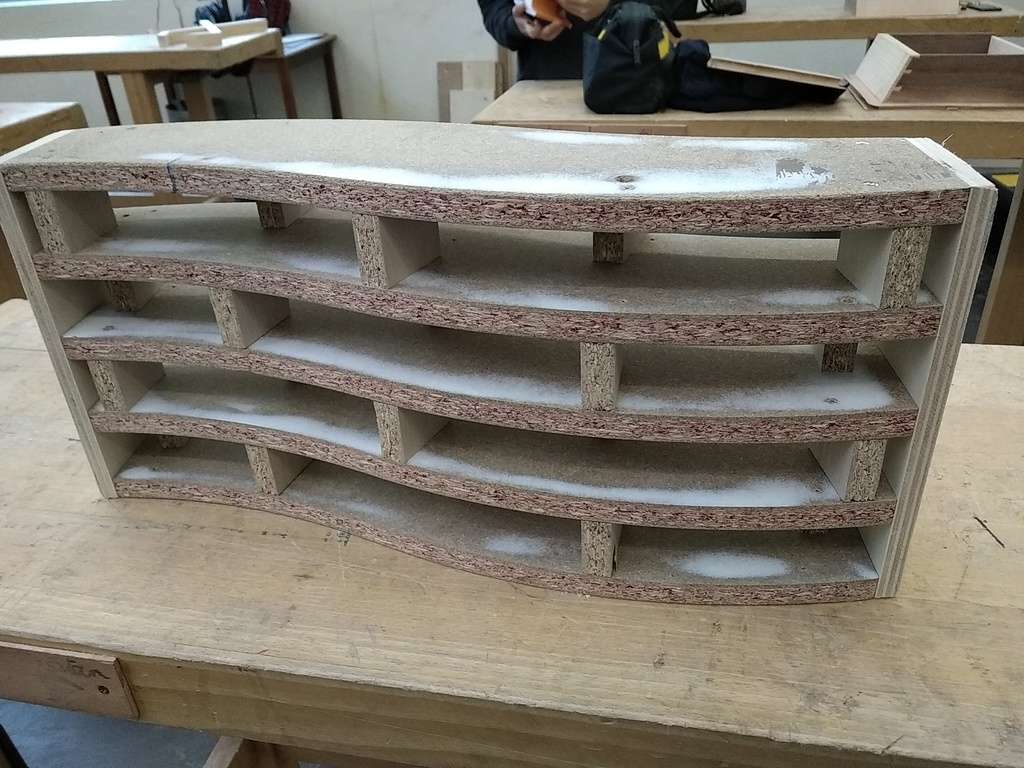

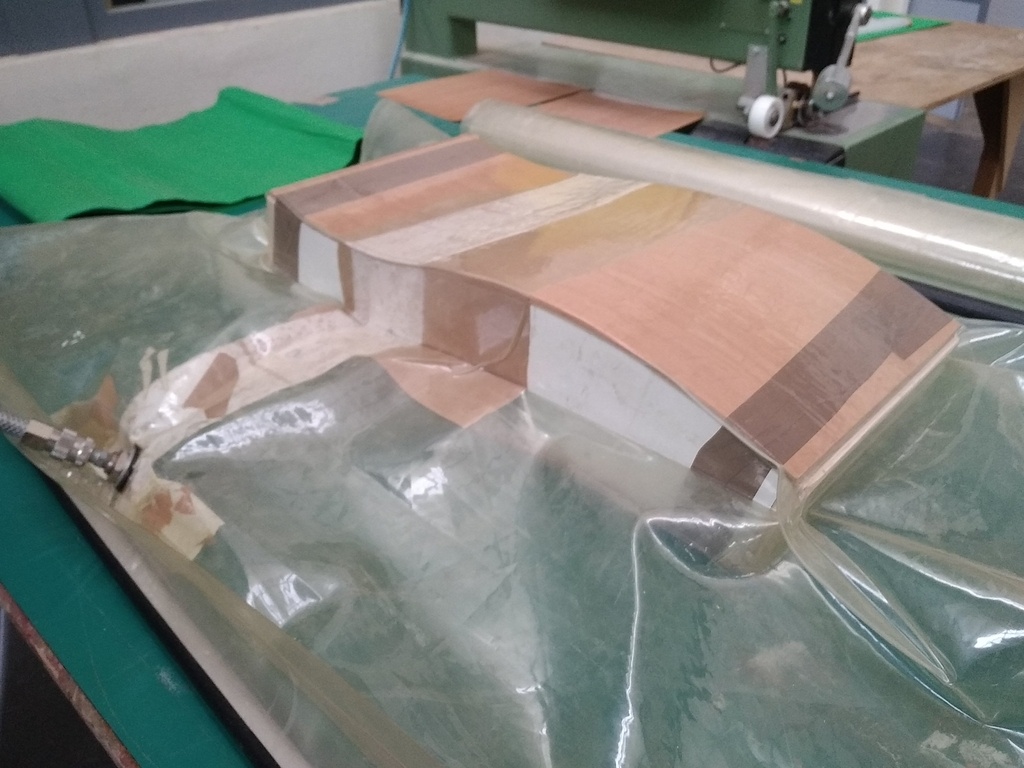

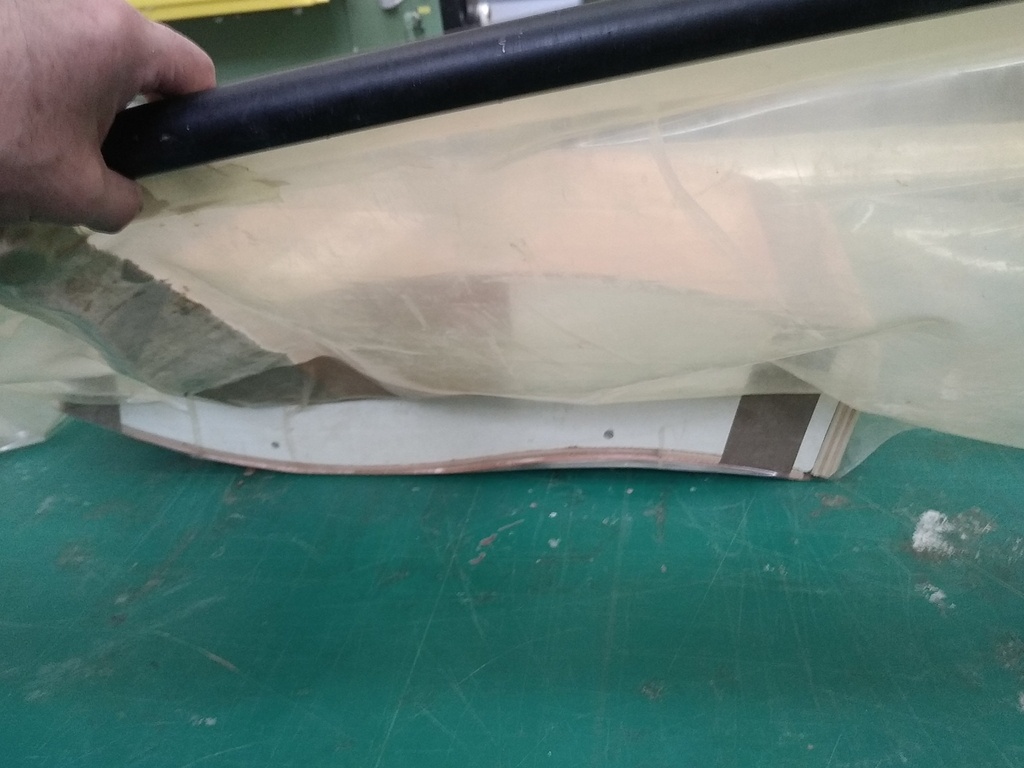

Les panneaux sont cintrés contre un moule à la poche sous vide.
On a utilisé du cp 7 cintrable. Replaqué extérieur et non contrebalancé. En effet, ce n'est pas utile puisque le panneau est collé contre le meuble. De plus, cela simplifie la fabrication du moule.

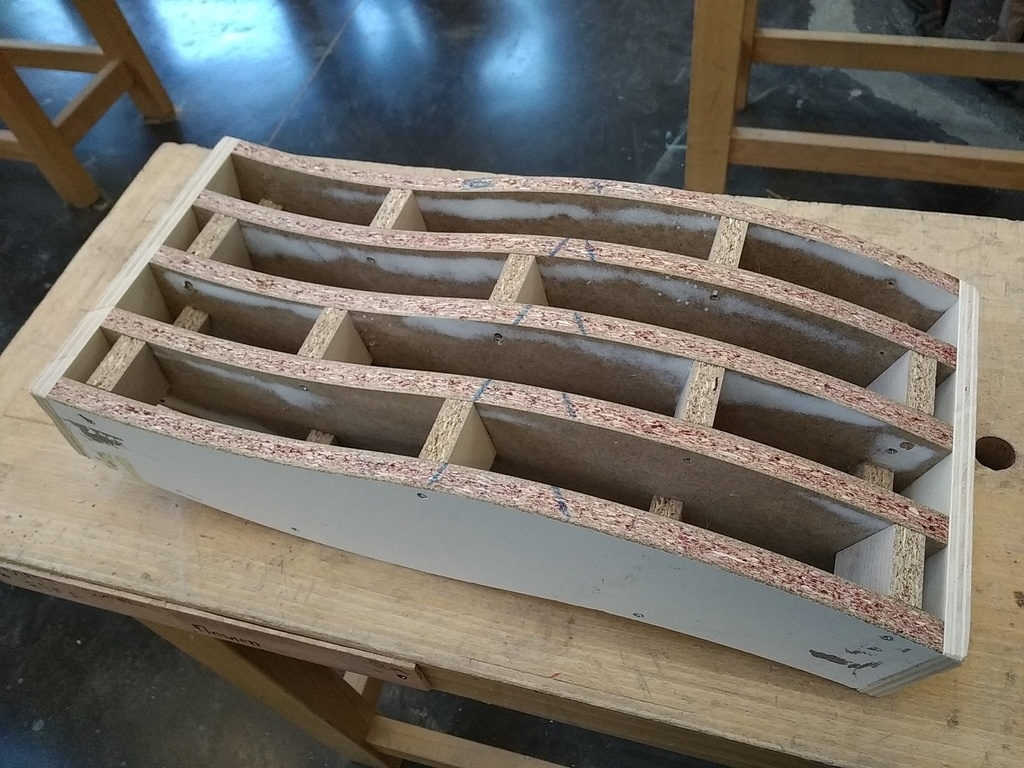

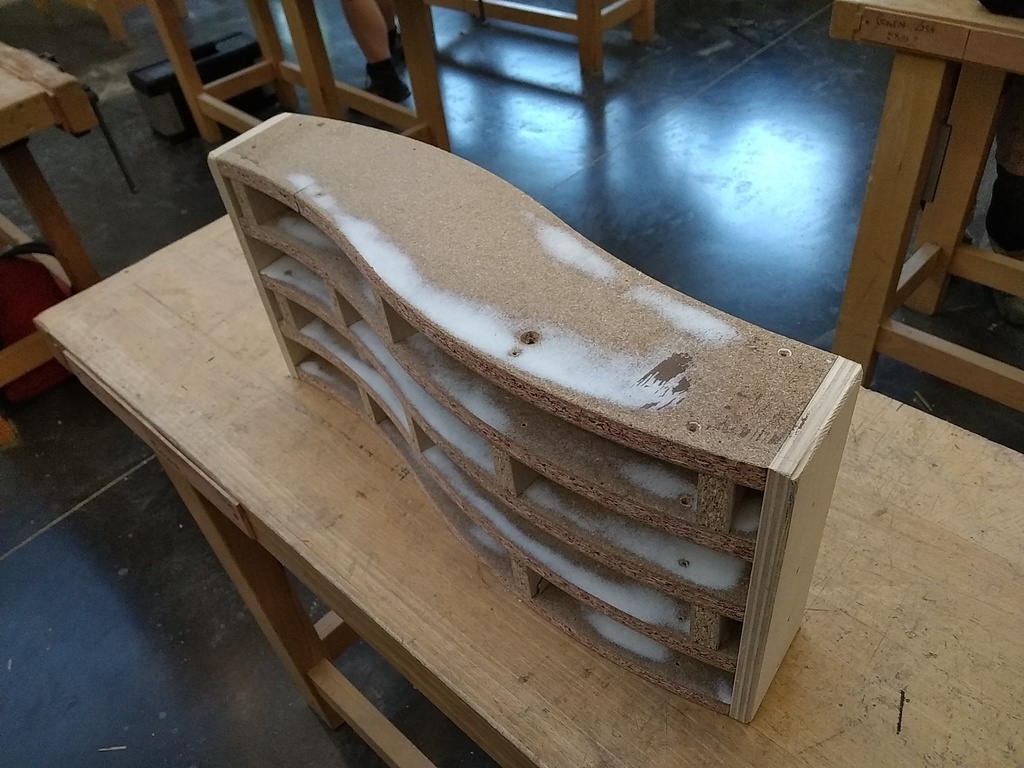

Le moule permet de cintrer deux panneaux par serrée.

Publié

Partager

Recouvrir le meuble avec les panneaux cintrés

Les panneaux sont calibrés en largeur à la scie à format.
Puis, à la scie à format avec le même type de montage qui a permis de faire les angles sur les panneaux cp 15 intermédiaires, ils ont fait les coupes d'onglet.

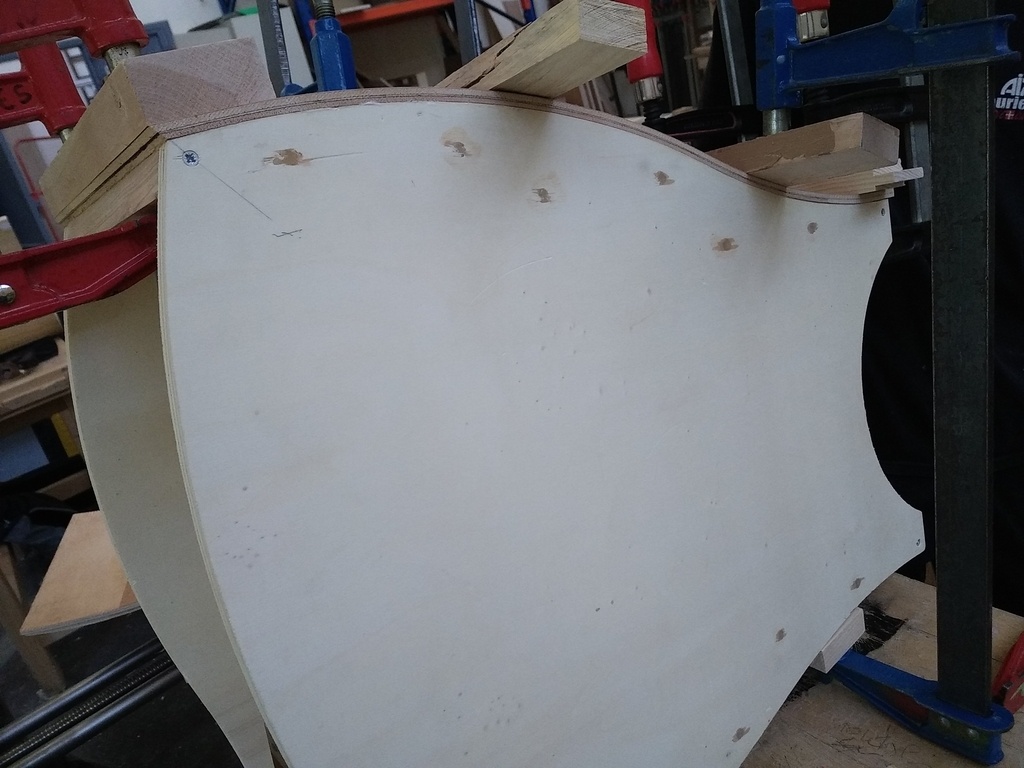

Puis les panneaux cintrés sont collés tout autour du meuble.

Publié

Partager

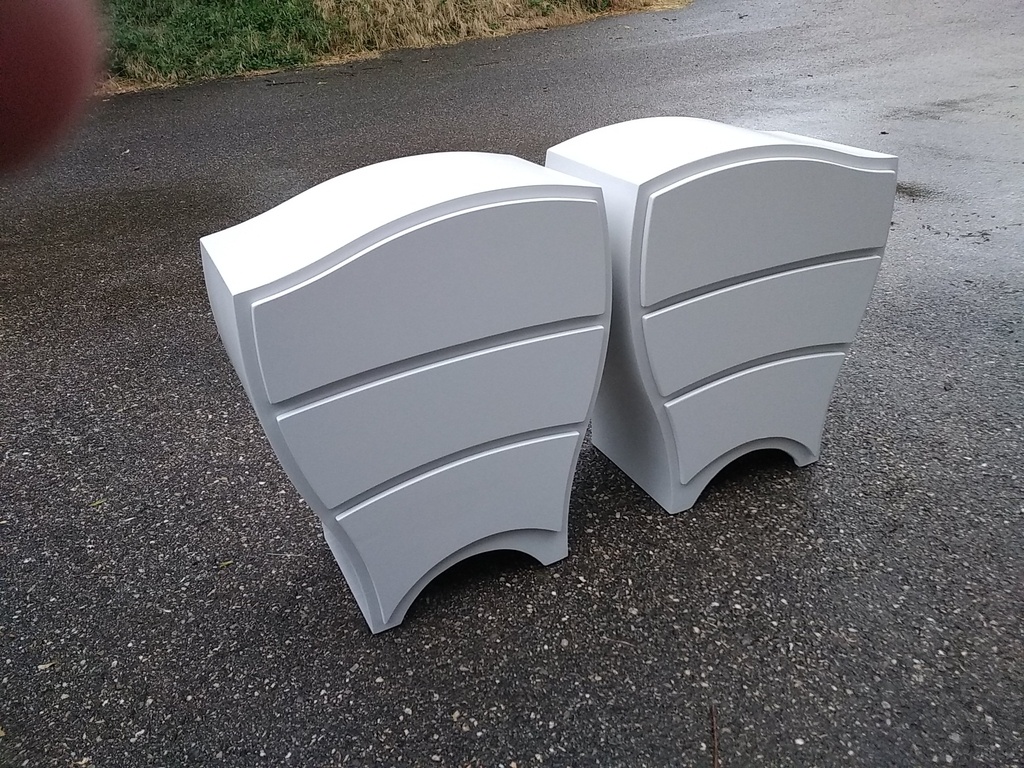

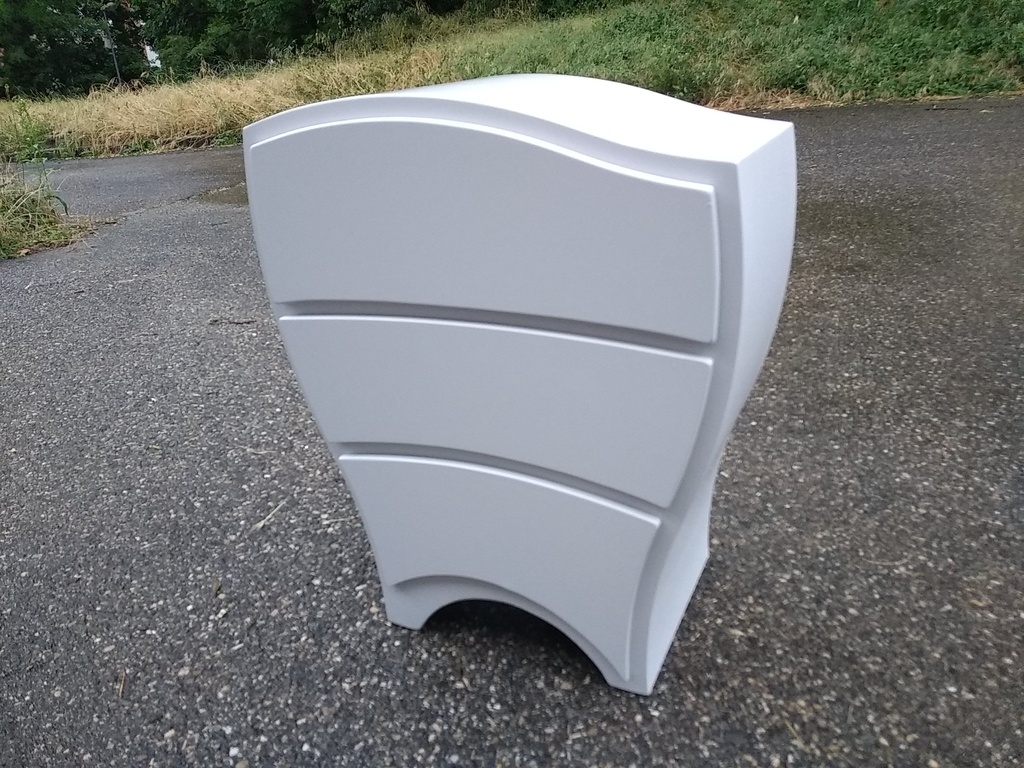

Finition et laquage

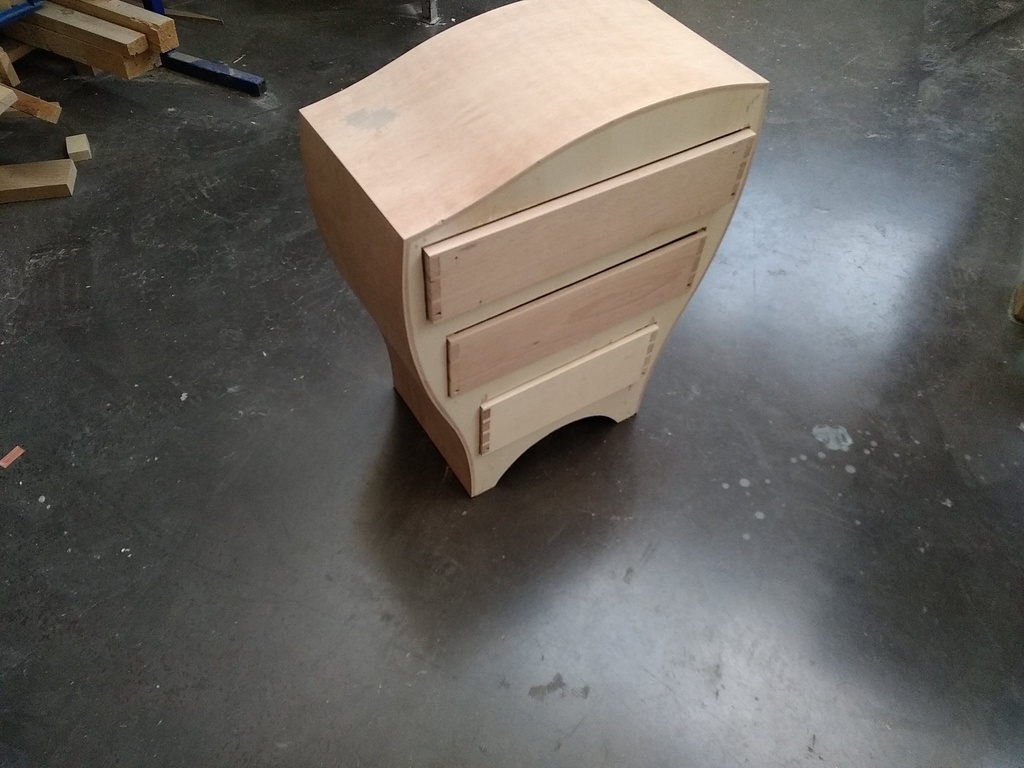

Après afleurage des côtes il a fallu fabriquer et ajuster les tiroirs.

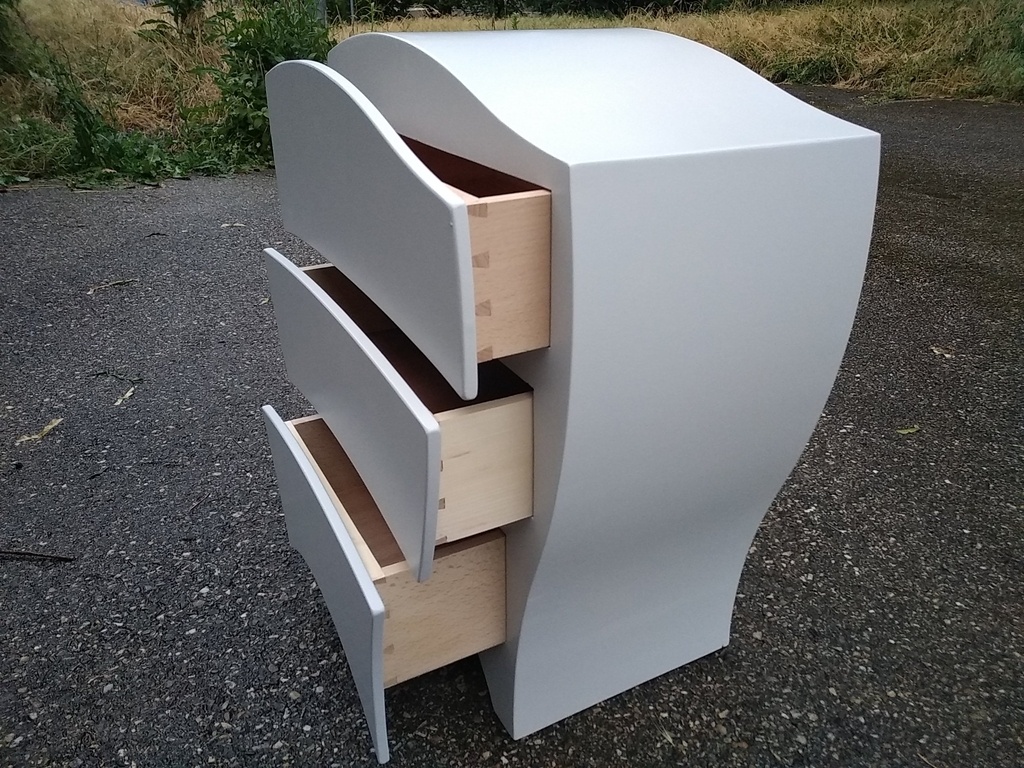

Les façades rapportées ont été calibrées puis fixées sur les tiroirs.

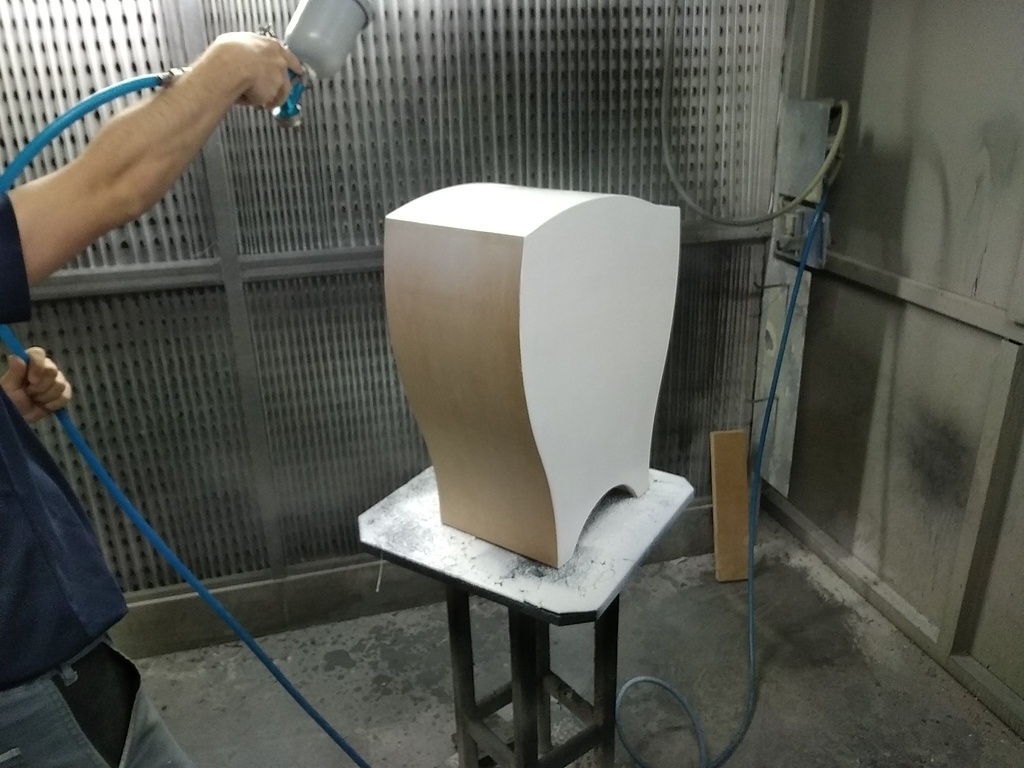

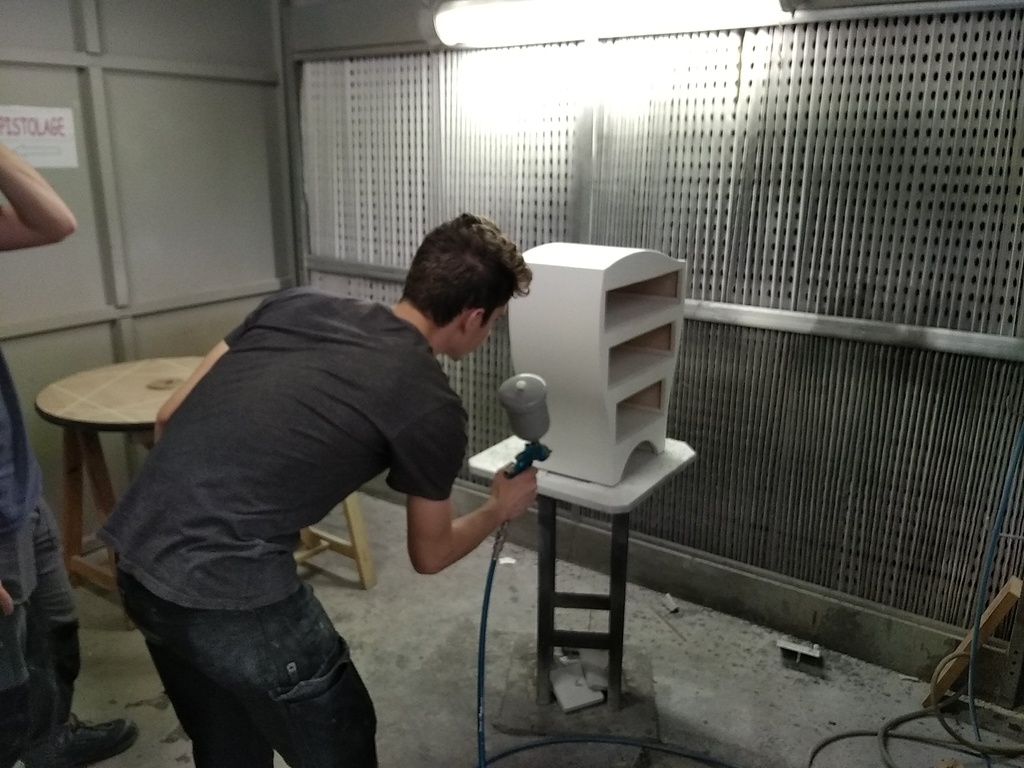

La laque a été faite en deux temps.
Couche d'appraît, égrainage puis laque PU de finition satinée.

Publié Mis à jour
