Défonceuse sous table (élévateur électrique)

Défonceuse sous table (élévateur électrique)
+

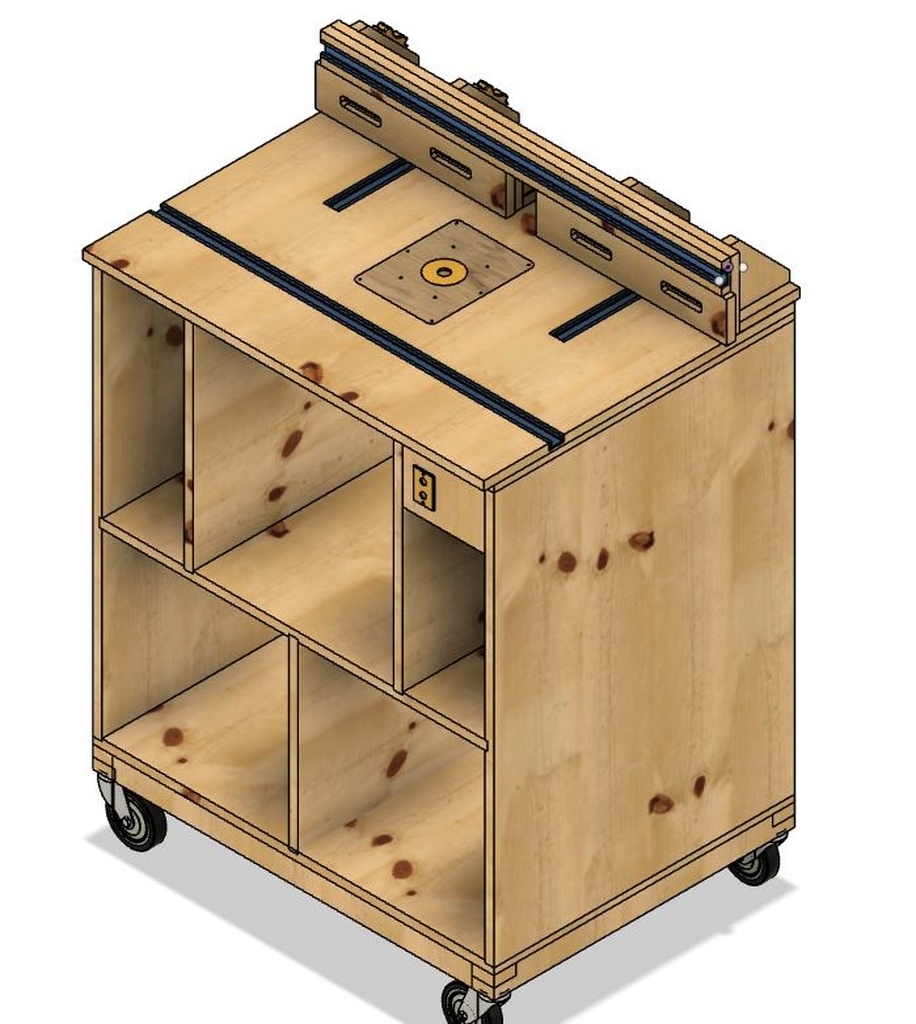

Ca fait un moment que je voulais construire une défonceuse sous table, mais en réfléchissant à chaque détails et en m'inspirant de pas mal d'idées sur internet. La première défonceuse sous table que j'ai réalisée était en MDF et les assemblages n'était pas top (manque de rigidité).

Prérequis :

  • guide de qualité en aluminium
  • pouvoir utilisé des peignes presseur
  • joues réglable pour l'aspiration
  • un élevateur électrique pour pouvoir régler la hauteur avec juste 2 boutons poussoir.
  • Des tiroirs.
  • assemblage rigide.

Liste des articles

Mis à jour

Partager

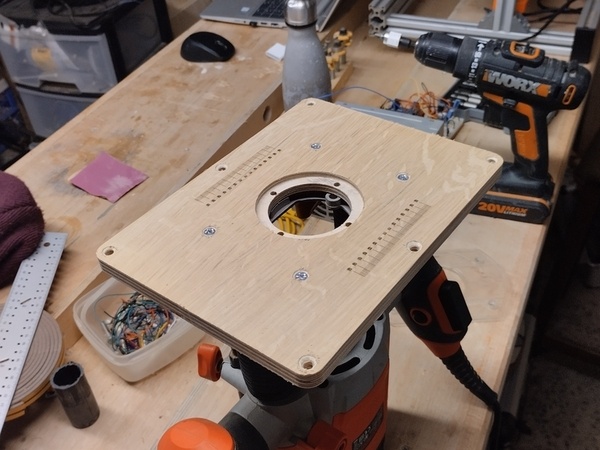

Fabrication de l'insert pour la défonceuse

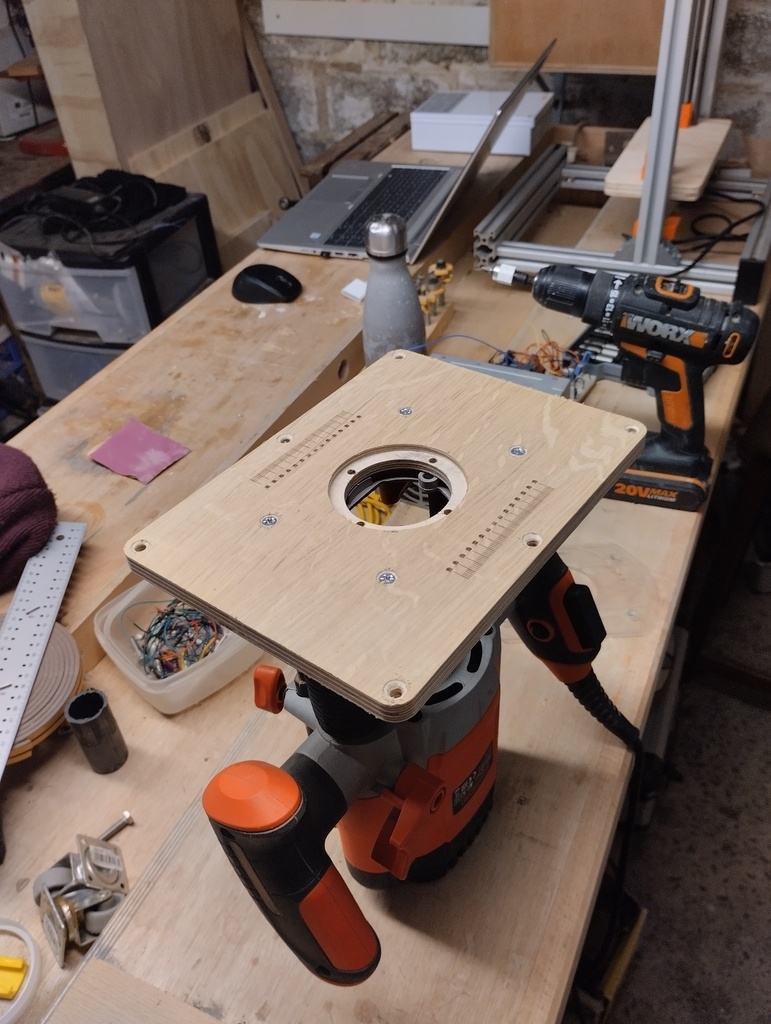

L'insert a été réaliser a la CNC en multiplex chêne 10 mm, j'ai également fait une gravure laser pour afficher des graduations en mm par rapport à l'axe de la défonceuse.
J'ai fraisé une poche pour ajouter un insert en plastique en fonction du diamètre des fraises.

Défonceuse Black & Decker de grande surface 1200 Watt.

Publié

Partager

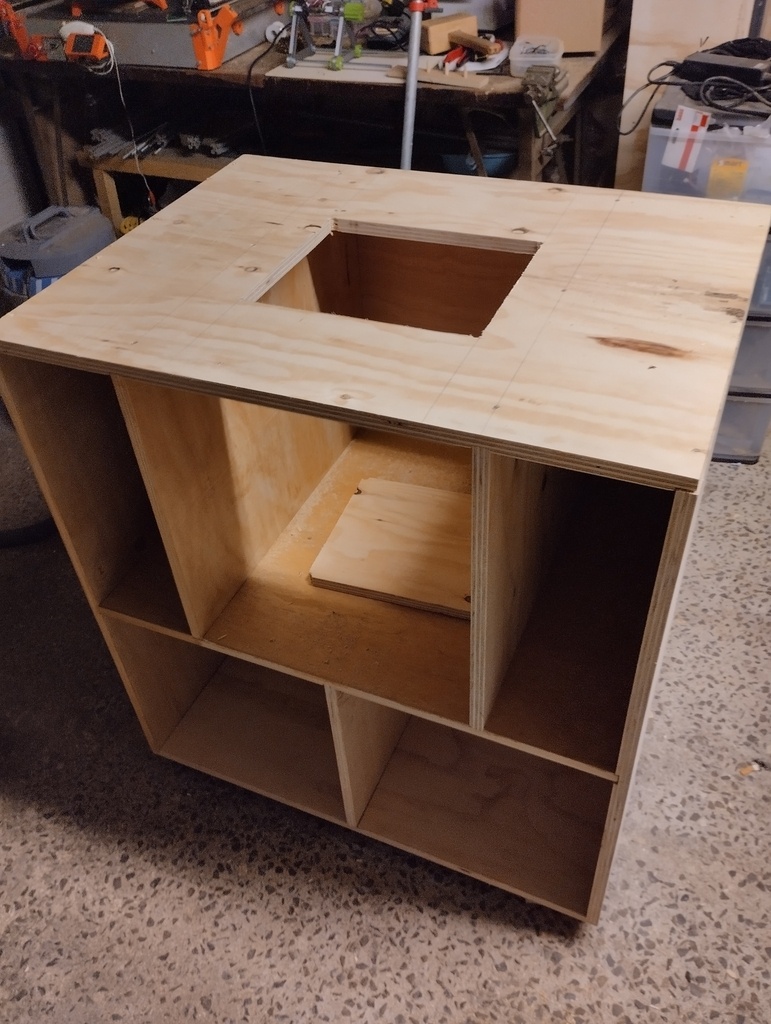

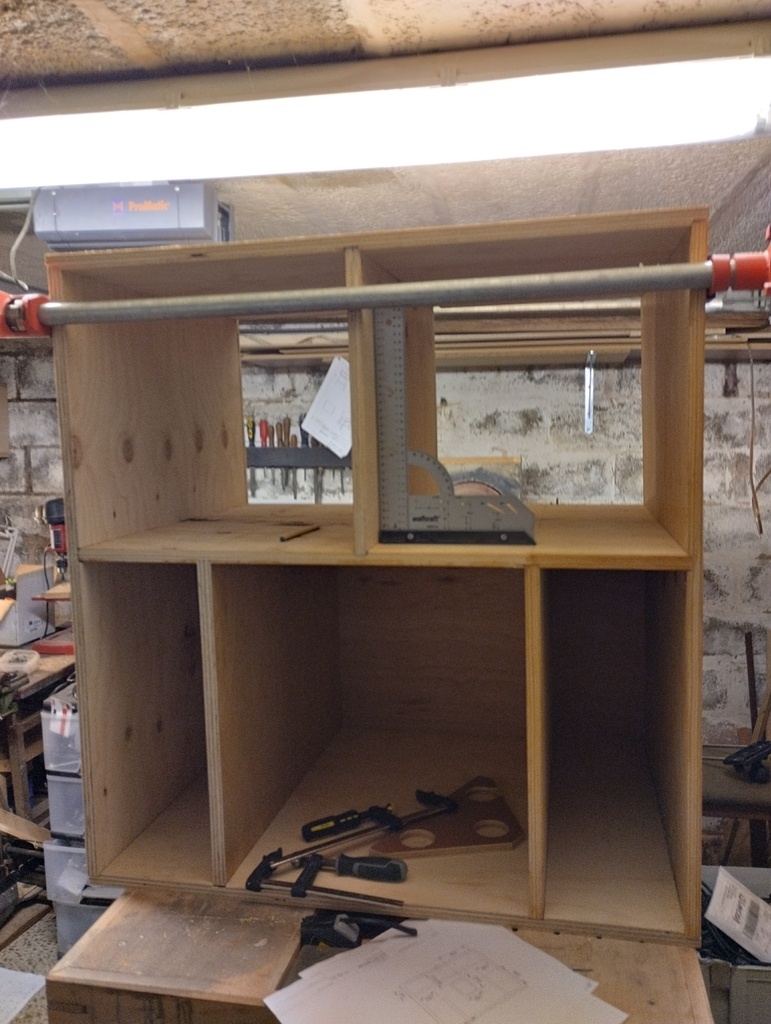

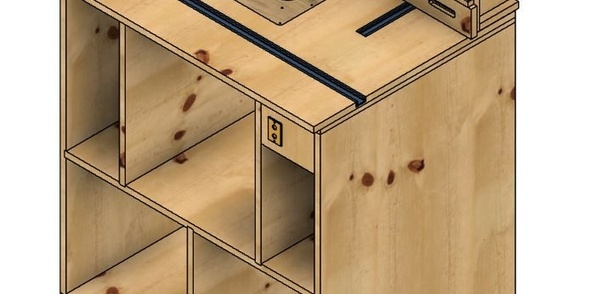

Assemblage du meuble

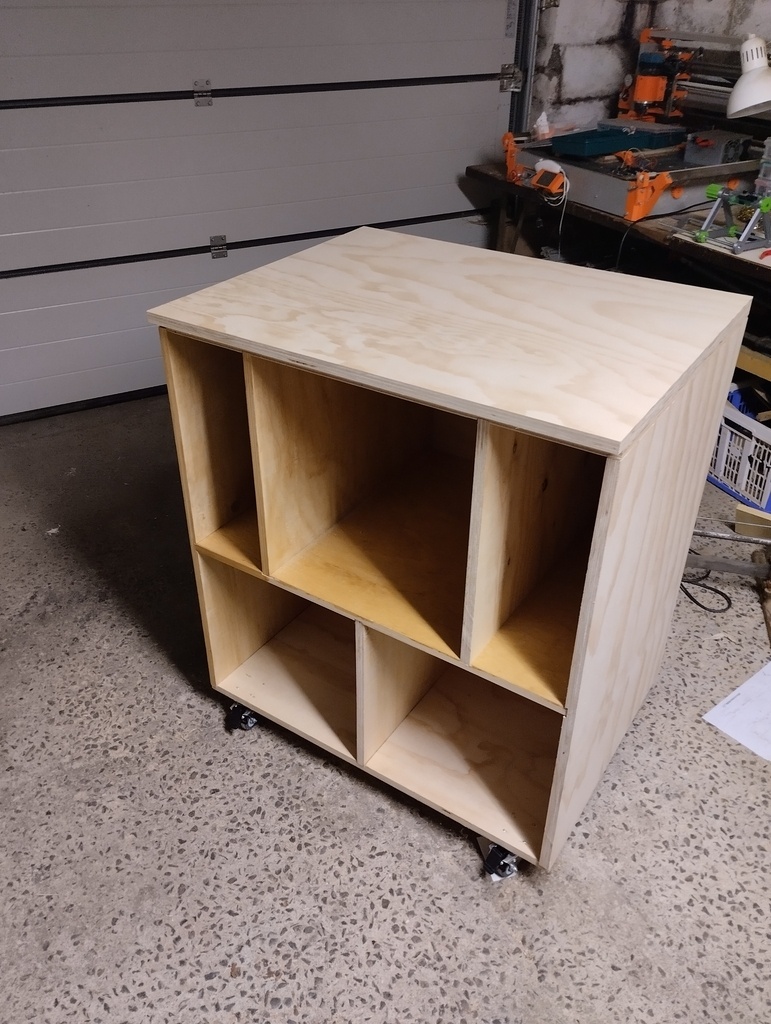

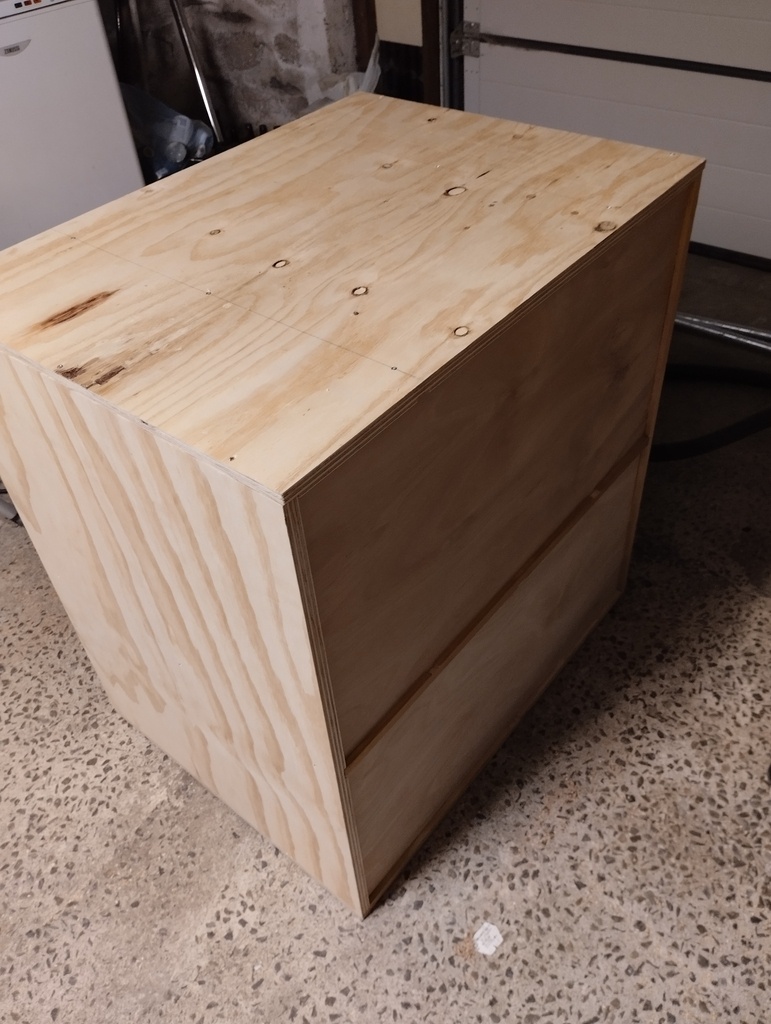

Le meuble est multiplex radiata pine, peu cher et suffisament résistant.
J'ai choisi de réaliser un assemblage avec des feuillures et des vis, c'était assez simple à assembler seul.

Publié

Partager

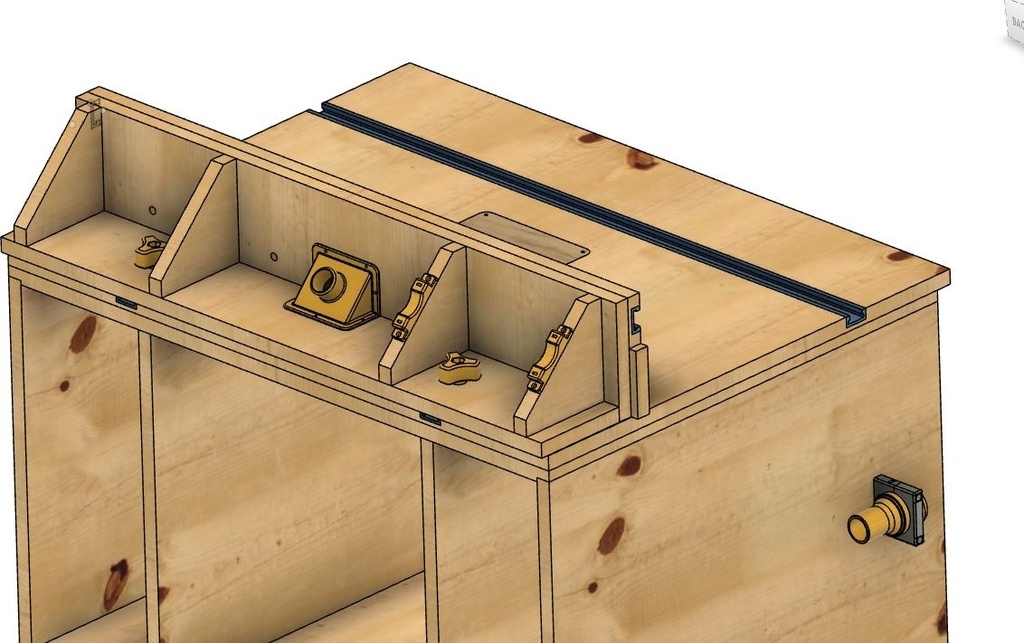

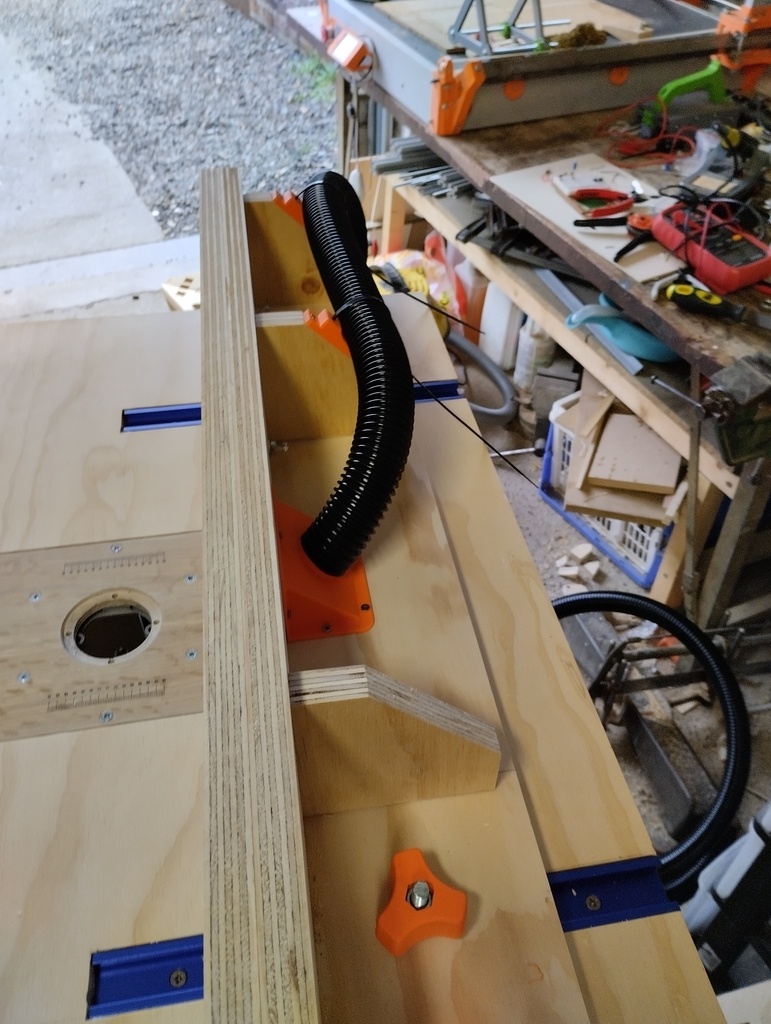

Guide linéaire

Les joues réglables ont été usinée à la CNC. Les poignées et l'aspiration et les fixations du tuyau d'aspiration ont été désignée et imprimée en 3D.

Publié

Partager

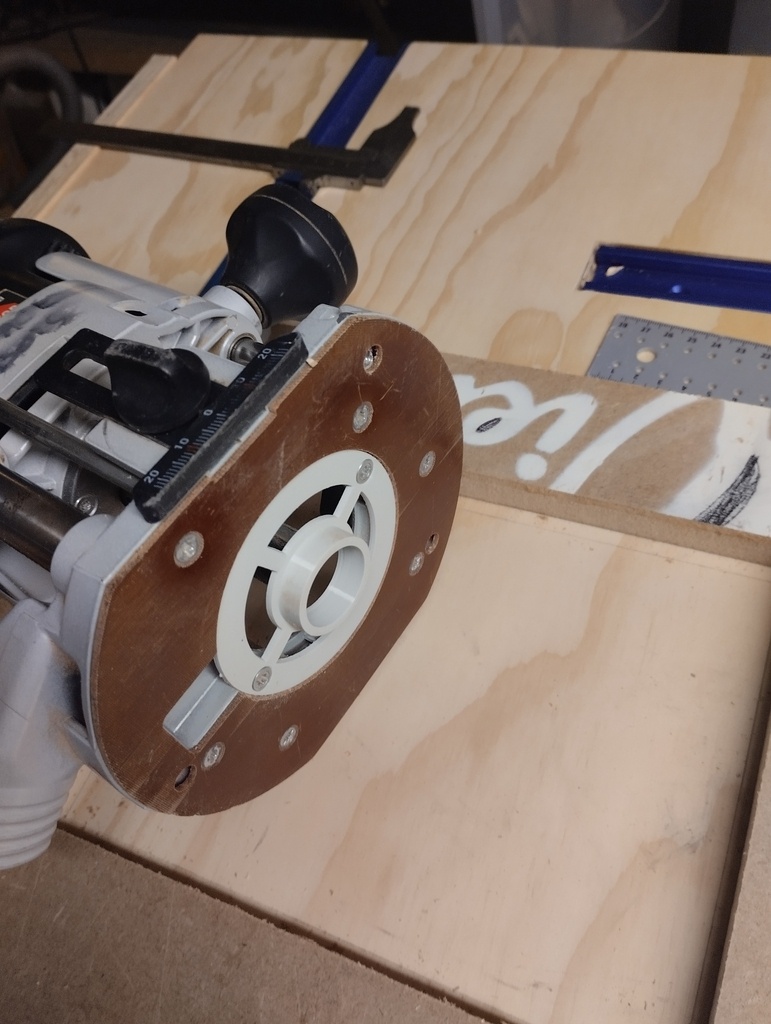

Usinage du plateau

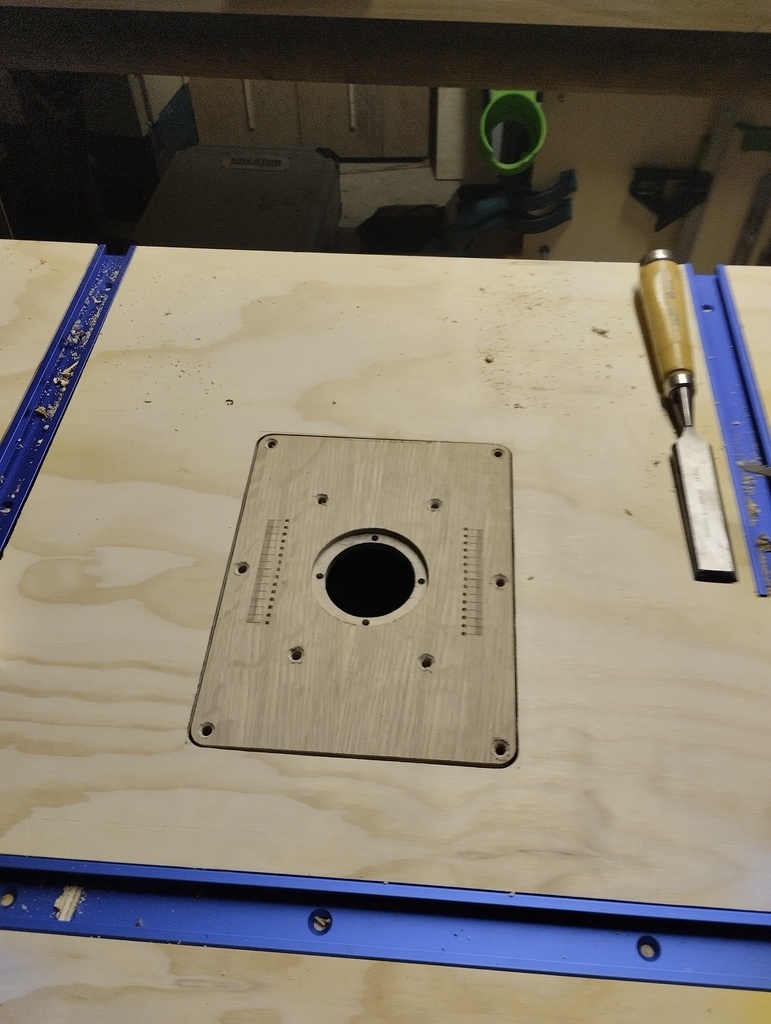

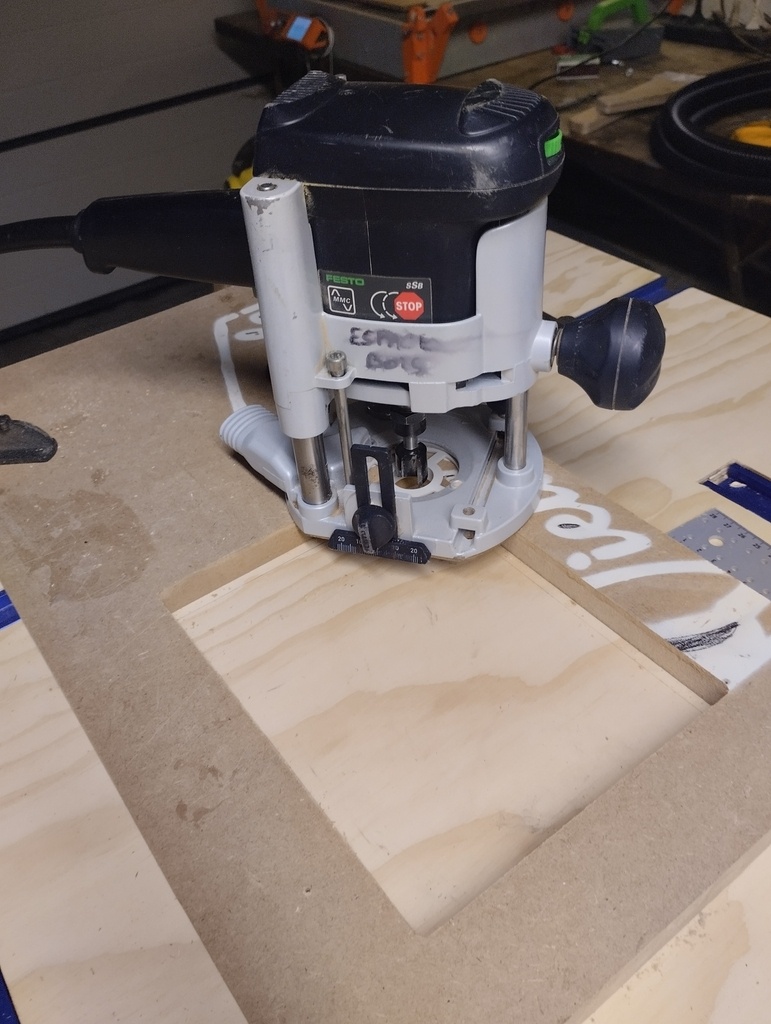

pour placer l'insert j'ai réaliser un gabarit à la cnc et ensuite j'ai utilisé une bague a copier. Le résultat est pas parfait j'ai un peu de jeu de chaque côté.

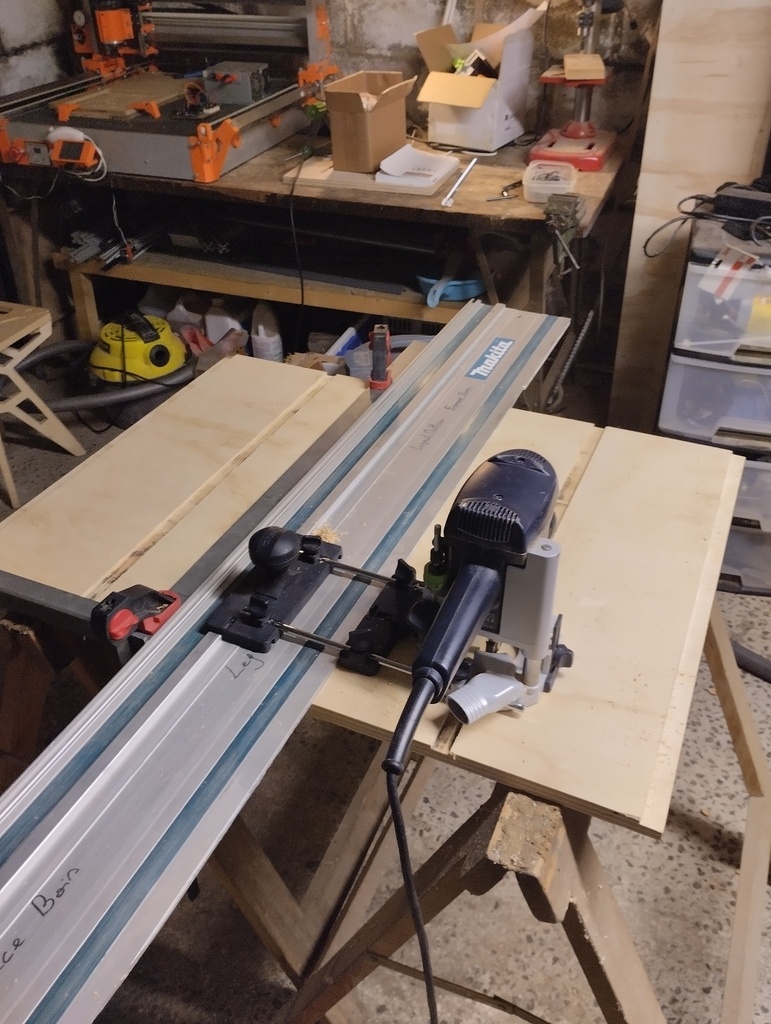

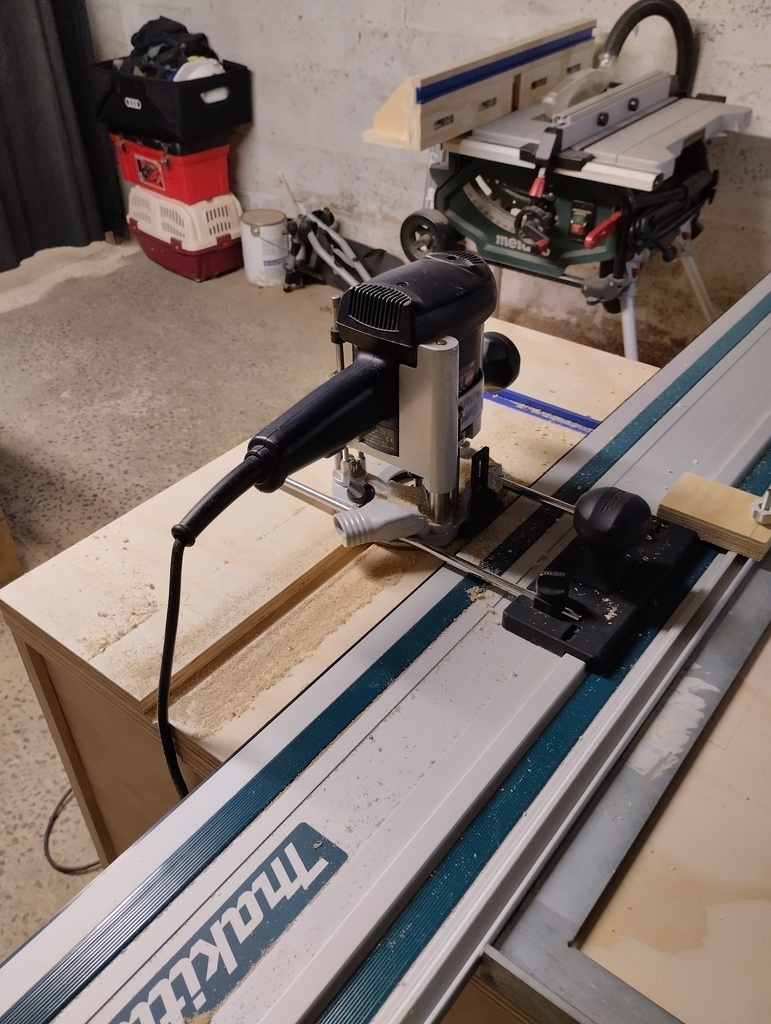

Usinage des rainues pour fixer les rails à la défonceuse.

Publié

Partager

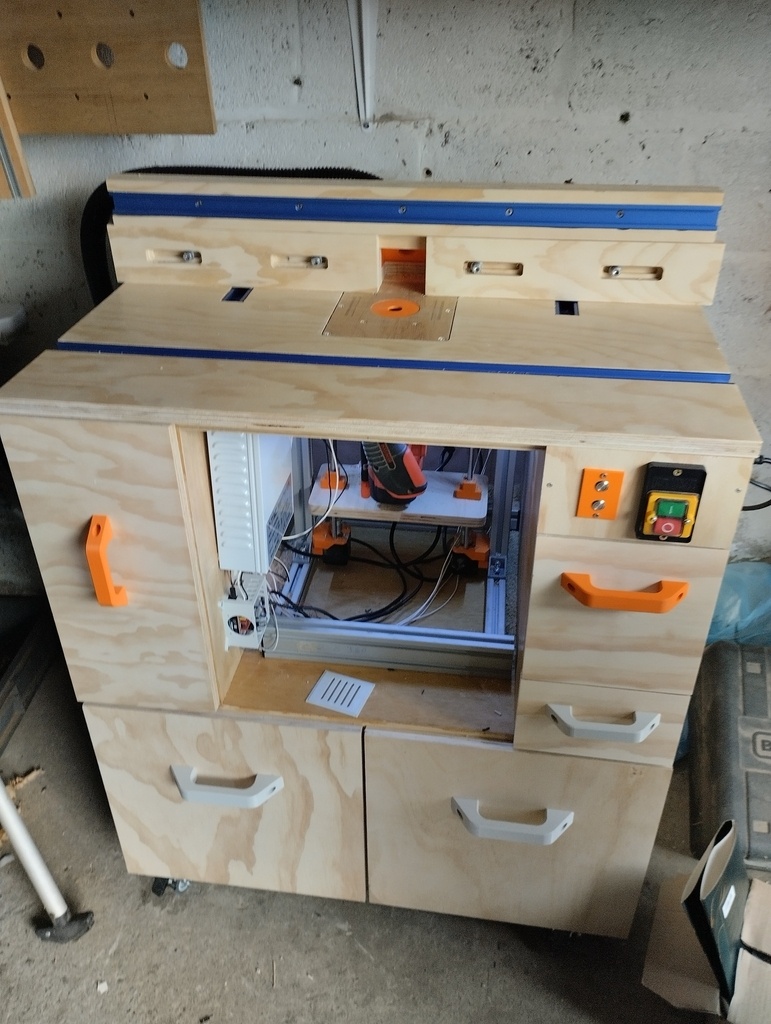

Electricité / Eletronique

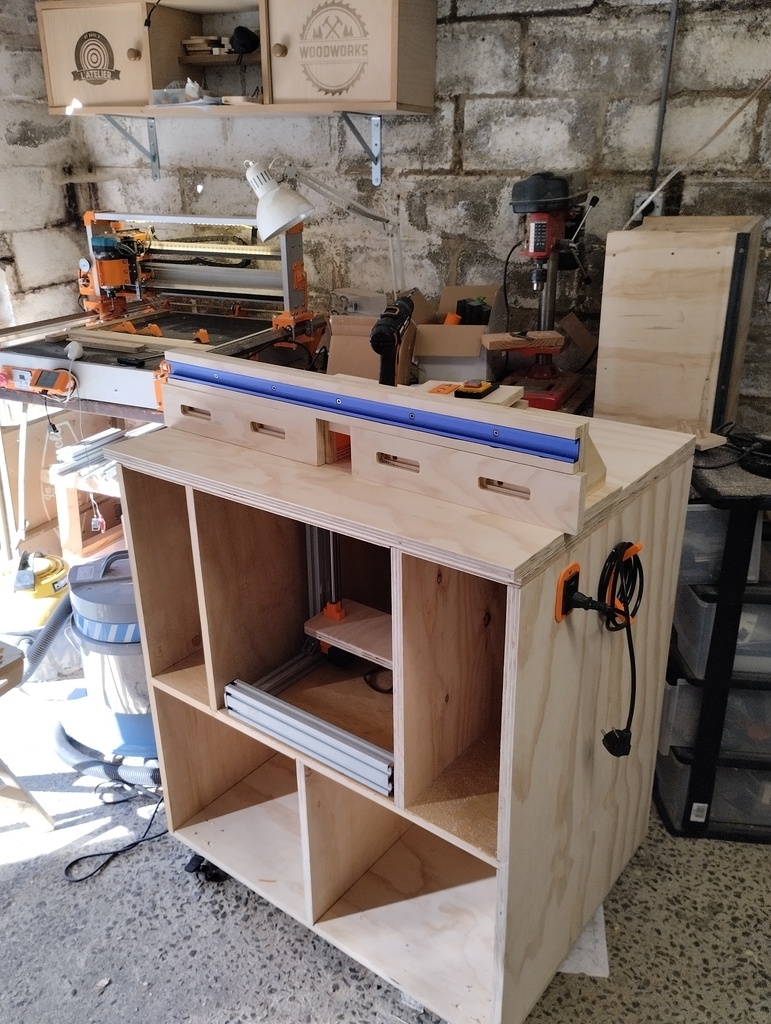

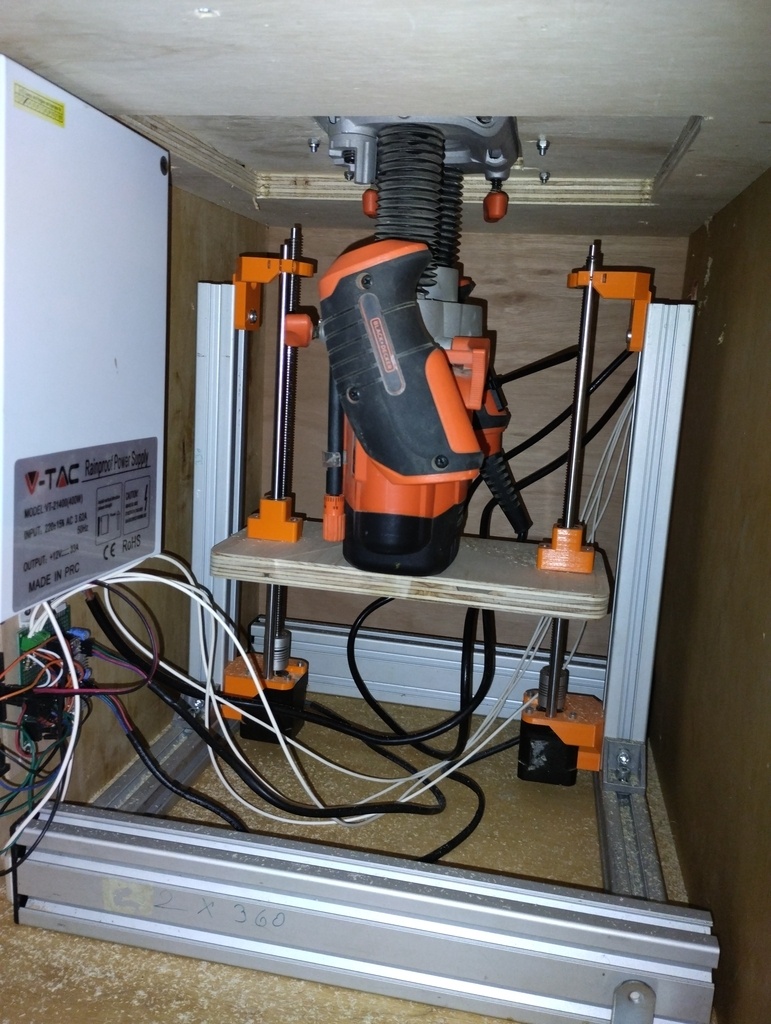

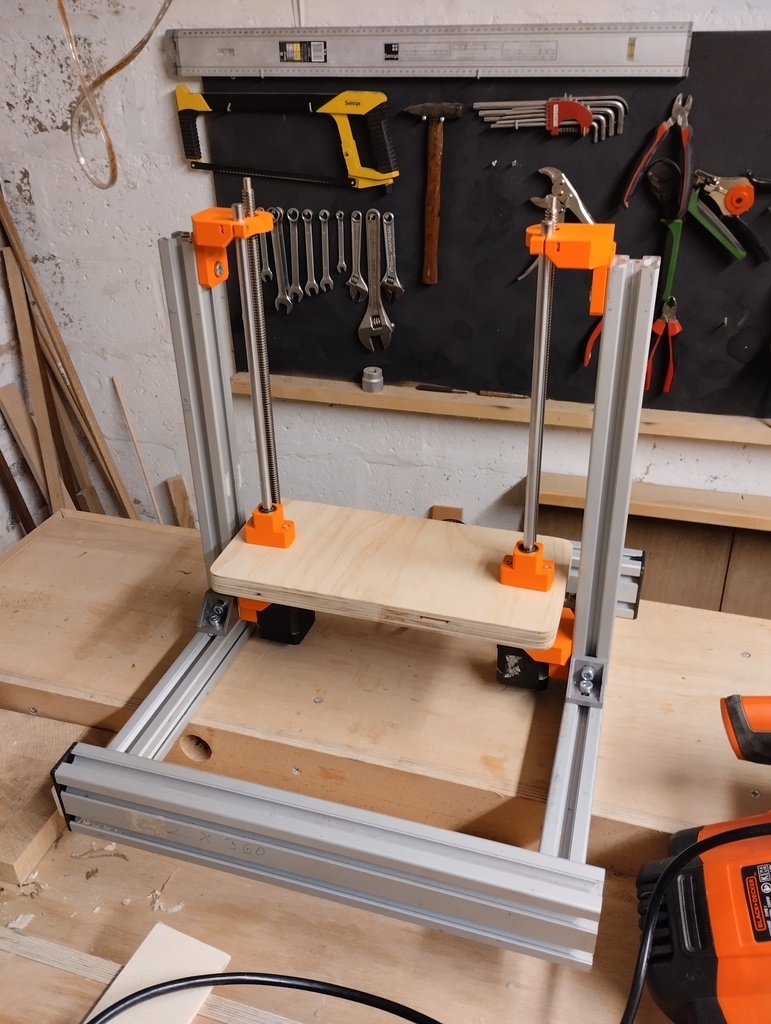

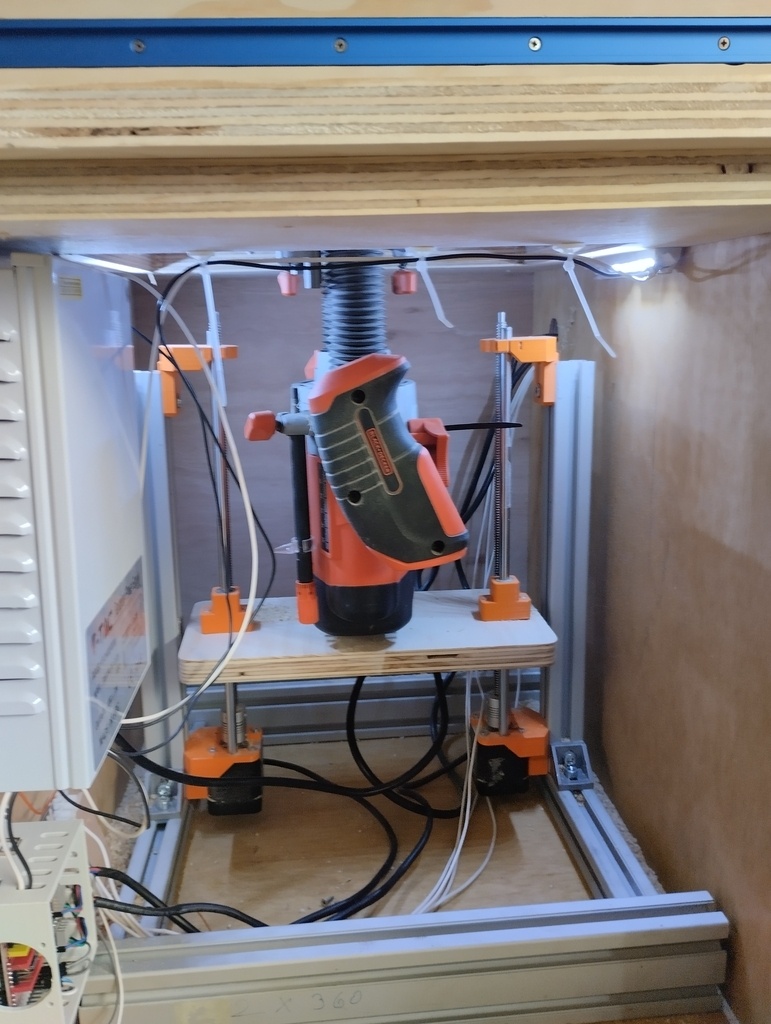

Pour l'élévateur de la défonceuse il me restait le chassis de ma première imprimante 3D.
Je l'ai modifié pour qu'il ne puisse avoir qu'un déplacement vertical.

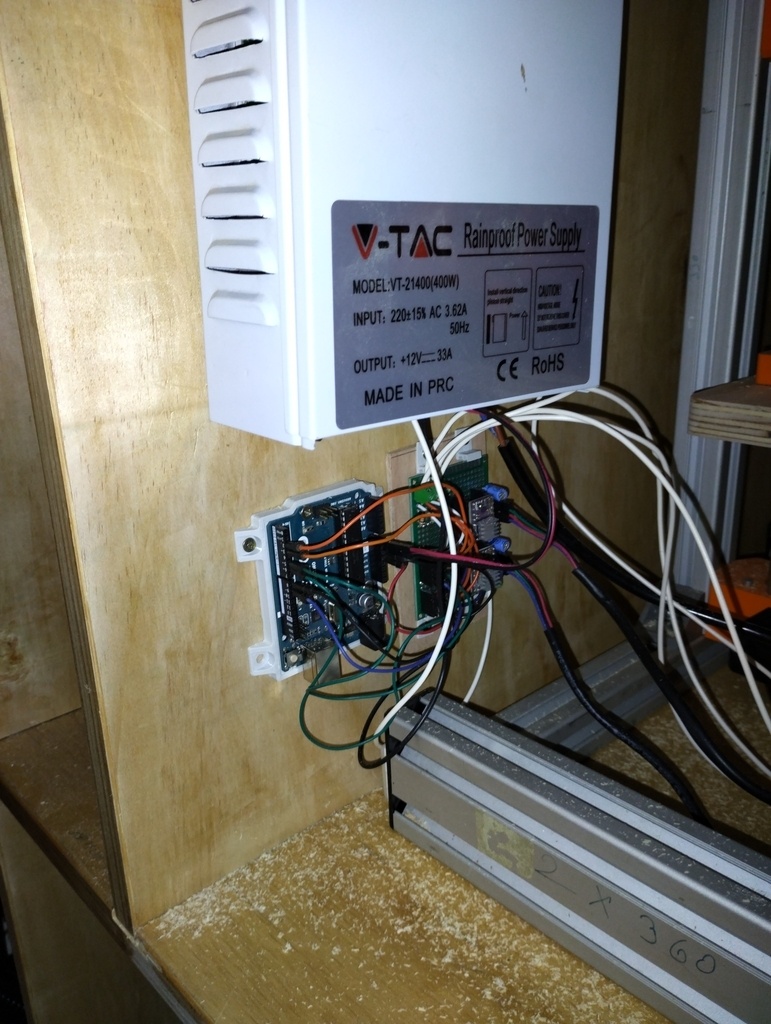

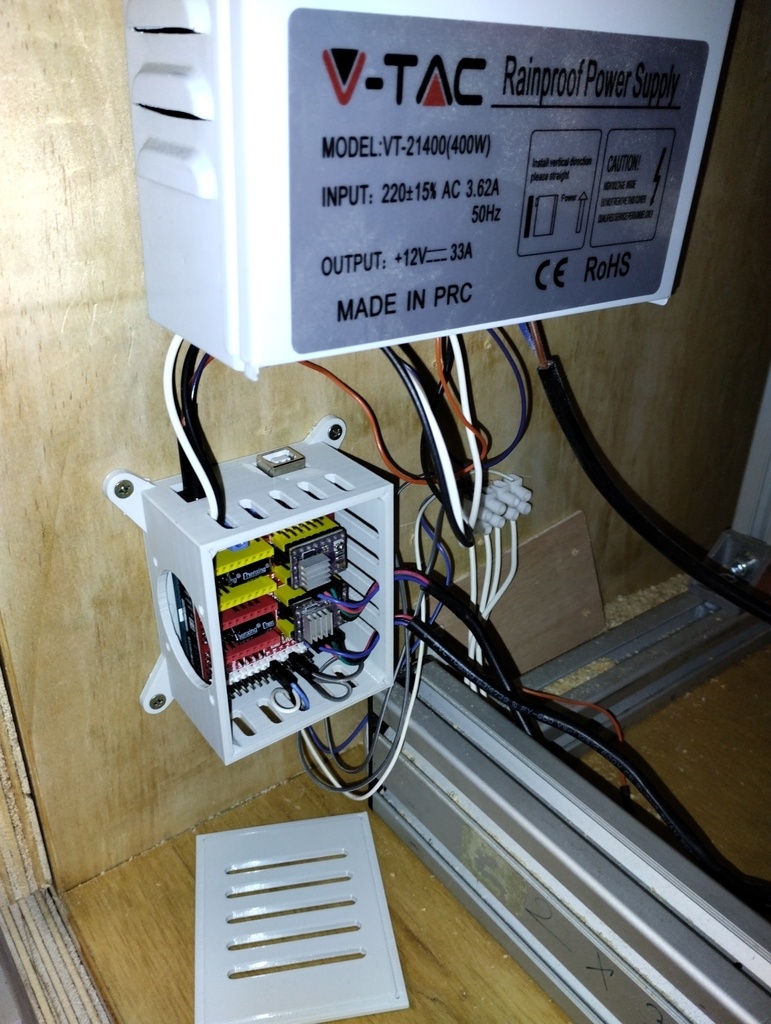

Pour l'électronique j'ai utilisé un arduino uno avec un shield CNC qui vient se fixé sur la carte arduino. J'ai également placé un ruban led en 12V.

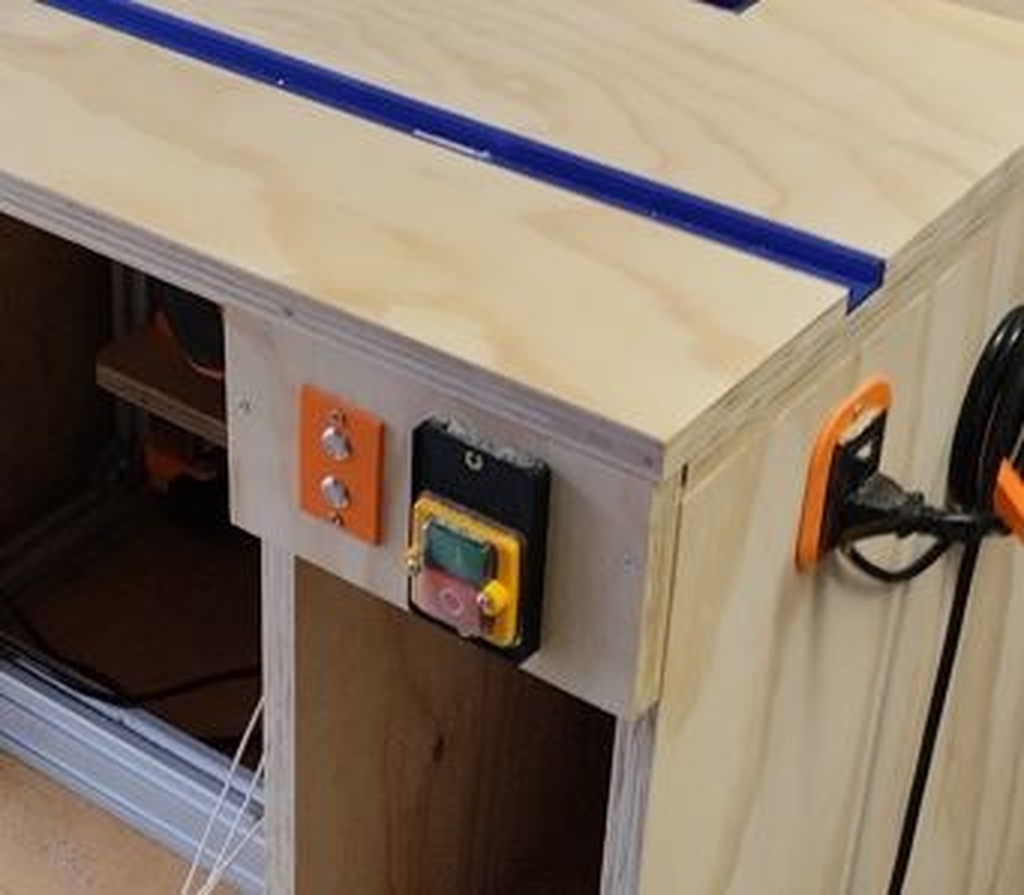

Pour la commande de la défonceuse j'ai utilisé un interrupteur machine classique qu'on trouve sur amazon.

Publié Mis à jour

Partager

Bloc tiroir

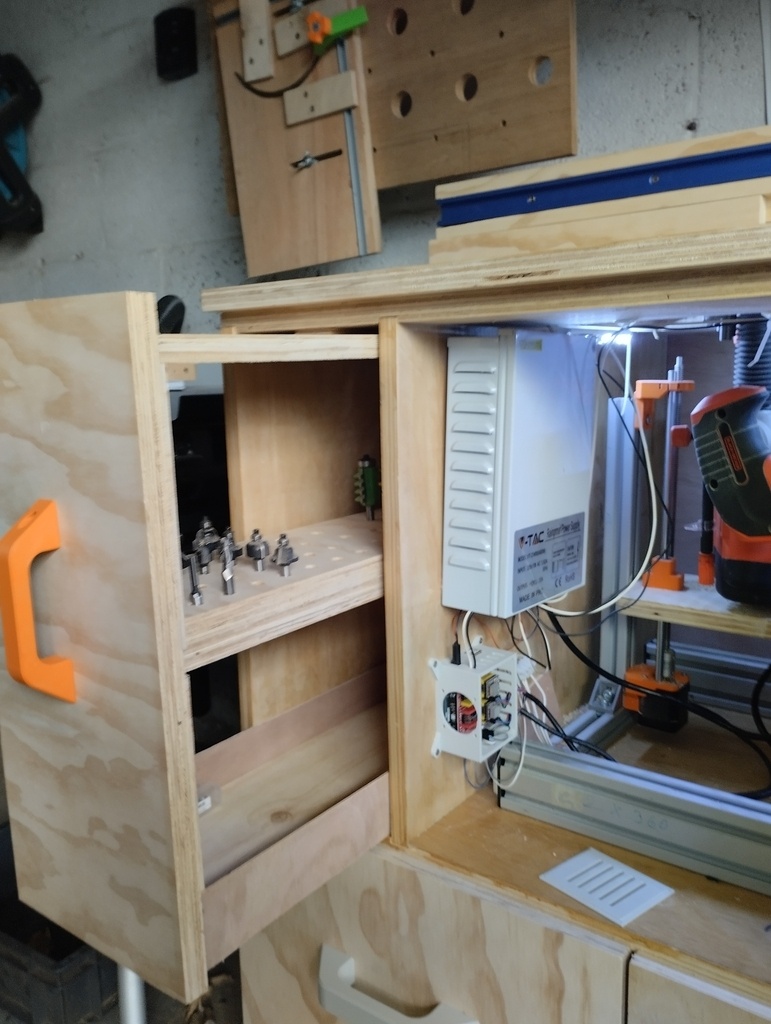

Pour les tiroirs j'ai réaliser des coulisses en Hetre.
J'ai utilisé la défonceuse sous table pour réaliser les feuillures des tiroirs.
Les poignées sont imprimées en 3D.

Publié

Partager

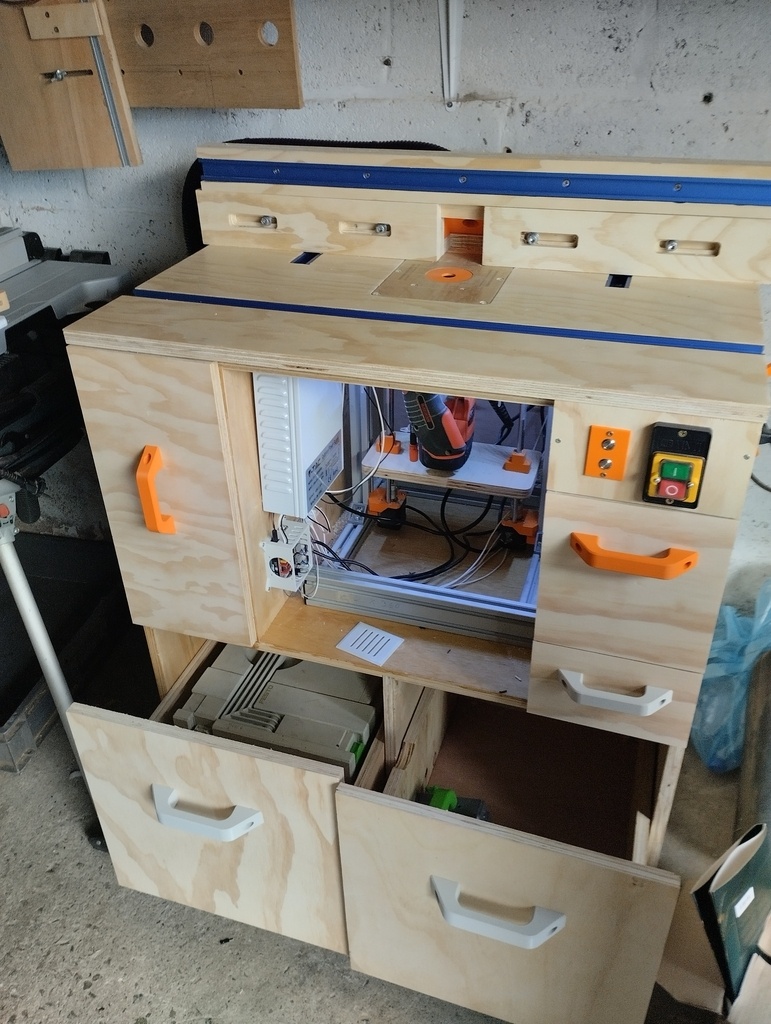

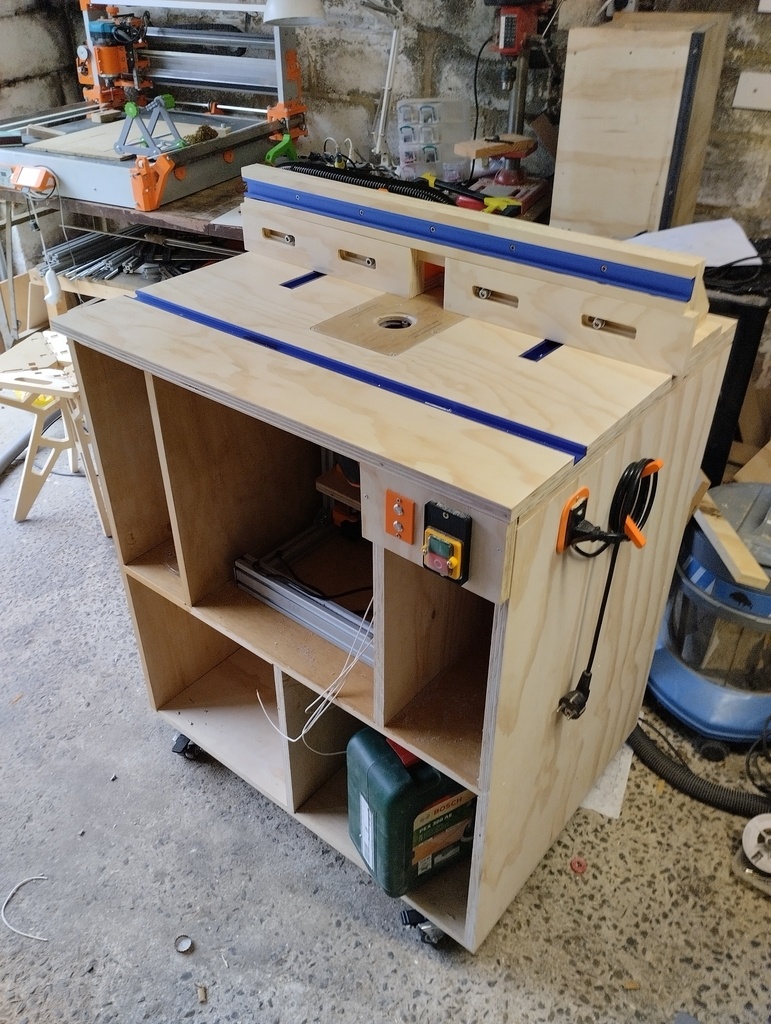

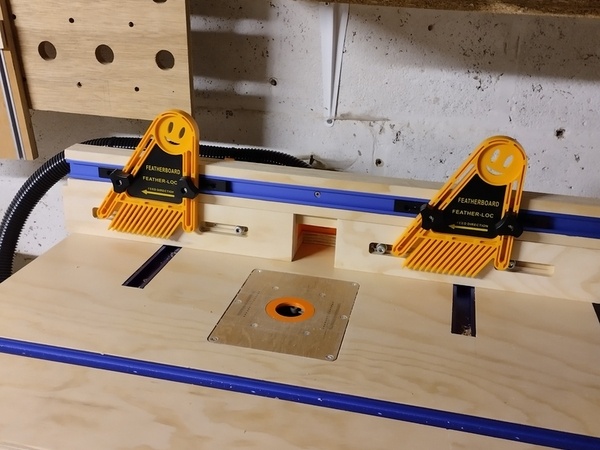

Résultat Final

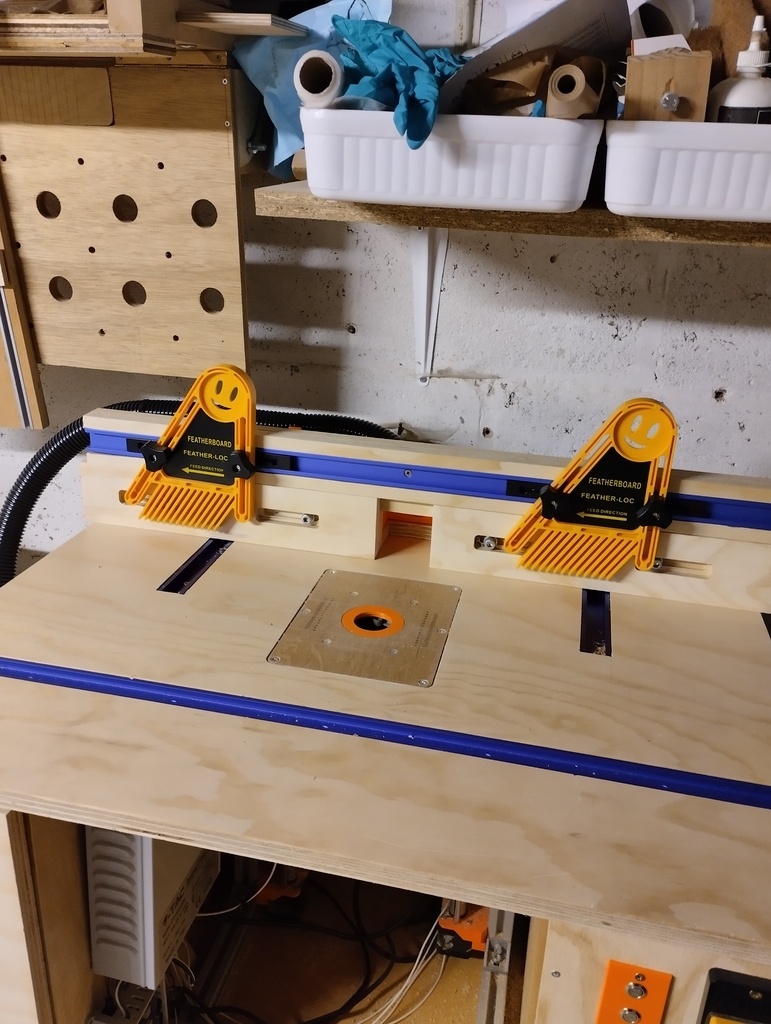

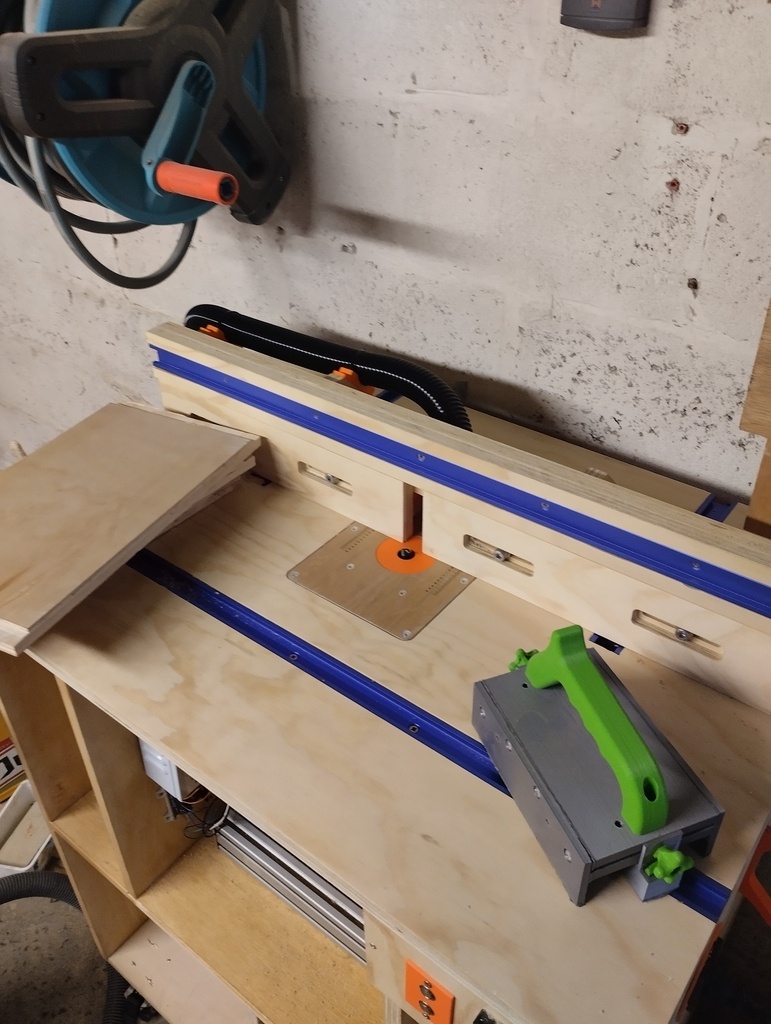

J'ai ajouté des peignes presseurs. Il ne me reste plus qu'a fabriquer quelques guides et la machine sera vraiment complètes.

Publié

Publications associées


Discussions

FloDst a publié le pas à pas "Défonceuse sous table (élévateur électrique)".
il y a 1 an
Sdel

Pourrais-tu me dire où tu as trouvé les drivers de moteurs pas à pas et les boutons montée descente?
Sylvain

FloDst

J'ai tout trouvé sur AliExpress :
les boutons
Les drivers

Concernant l'électronique j'ai quelques soucis au niveau de la carte que j'ai faites, je vais donc passer par un shield CNC qui se fixe directement sur l'arduino. Quand j'aurais terminé je mettrais les plans et le code à jour.

FloDst a publié l'article "Bloc tiroir".
il y a 11 mois
FloDst a publié l'article "Résultat Final".
il y a 11 mois
Sdel

j'ai oublié de te demander où tu avais trouvé les moteurs pas à pas...
Sylvain

JBRosset

A titre d'exemple, de combien de mm sont espacés tes trous de 8 mm pour ranger tes fraises de défonceuse ? Es-tu satisfait du résultat ? Parce qu'il faut que je fasse la même chose dans un de mes tiroirs... Merci 🙂
