Les aménagements de mon atelier

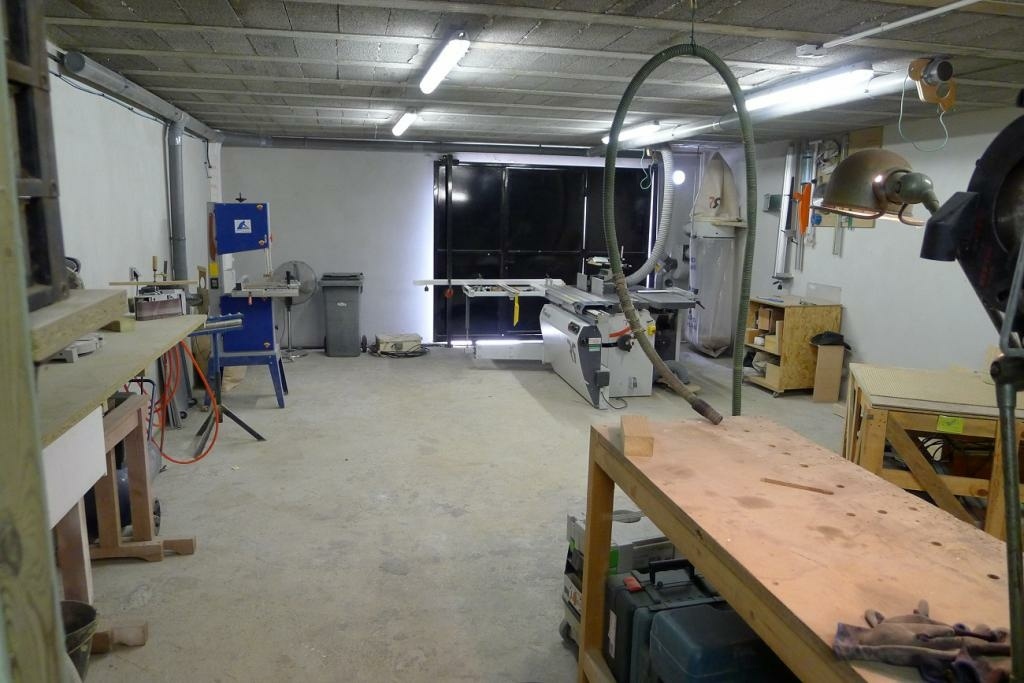

Ici je vais essayer de vous faire vivre les aménagements de mon atelier étape après étape

Liste des articles


Partager

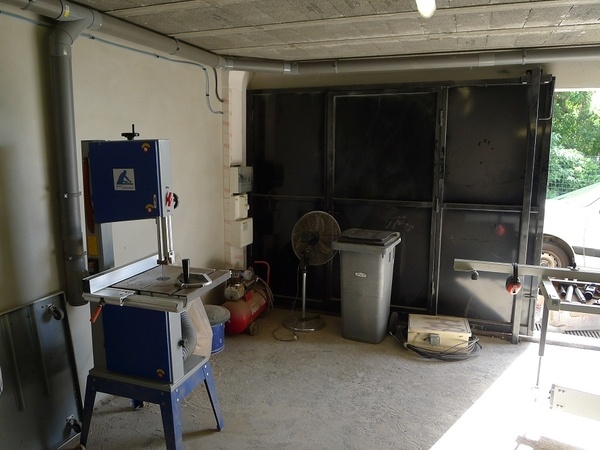

Branchement de mon aspirateur Robland sur un réseau de tube PVC

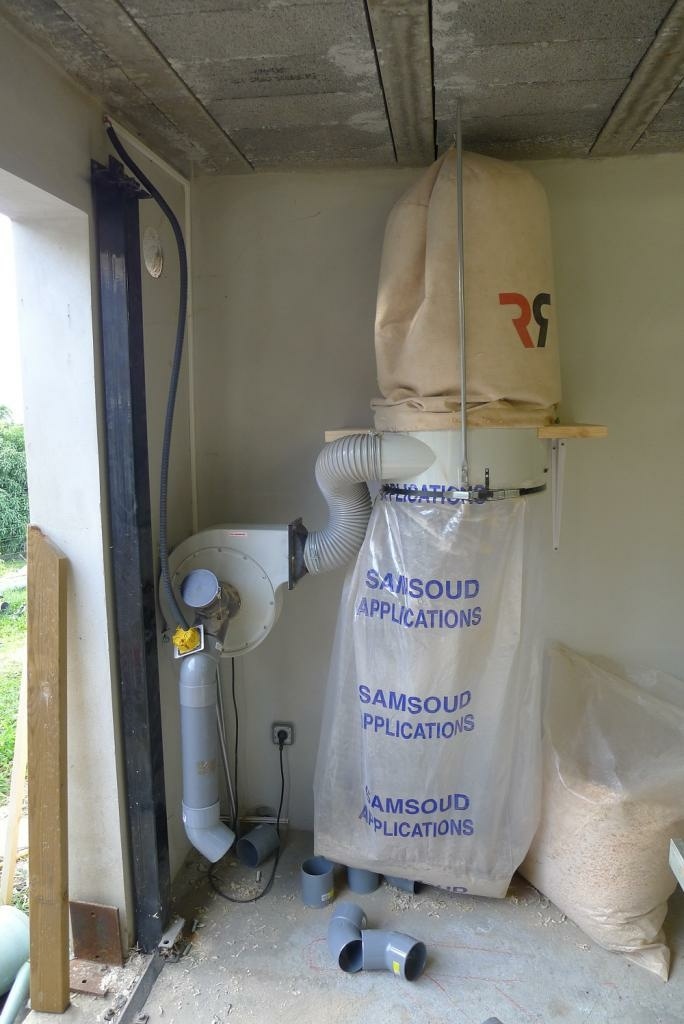

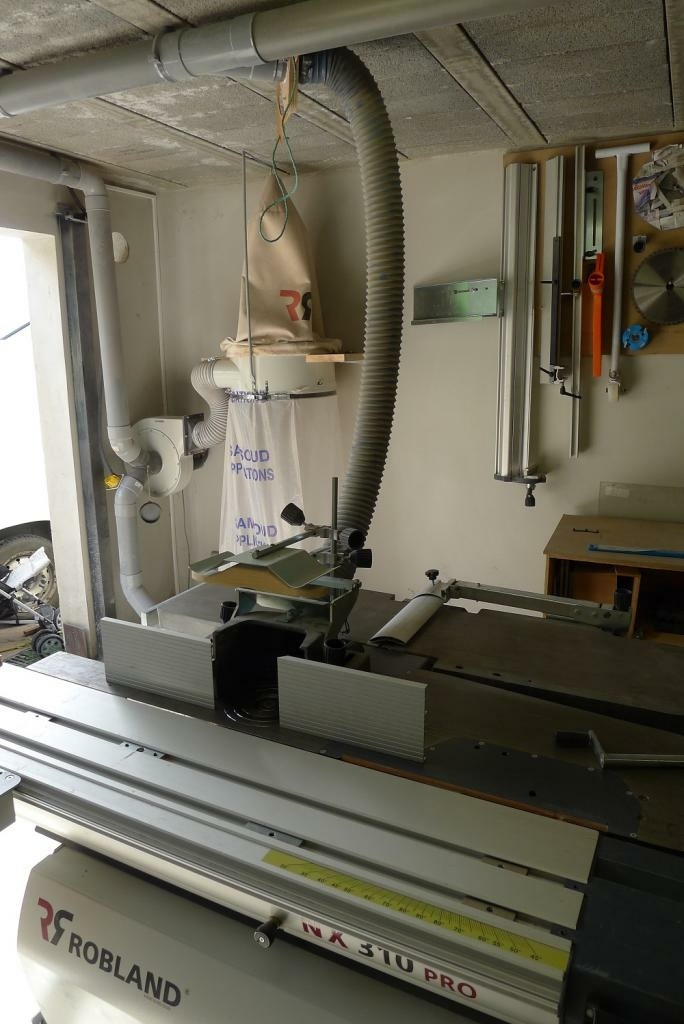

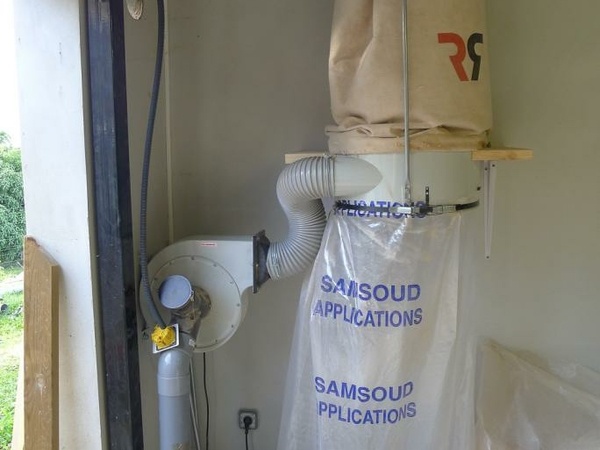

Je possède un aspirateur Robland mobile que j'ai monté en fixe dans un coin de l'atelier. A moyen terme je veux l'enfermer dans un petit local pour m'isoler de sa poussière et de son bruis.

Je dois desservir:

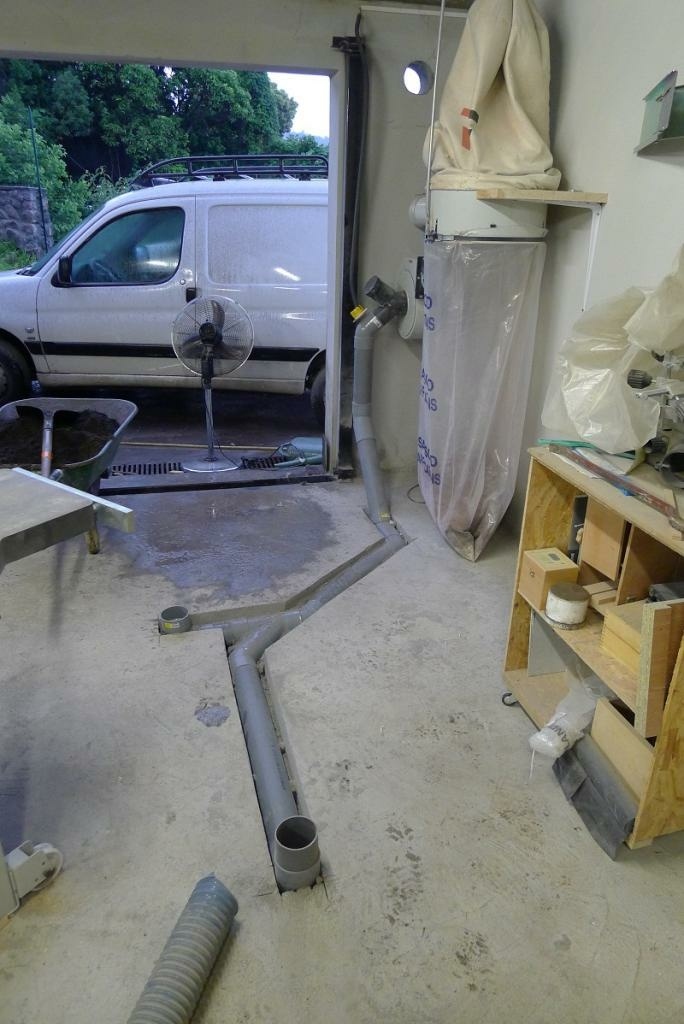

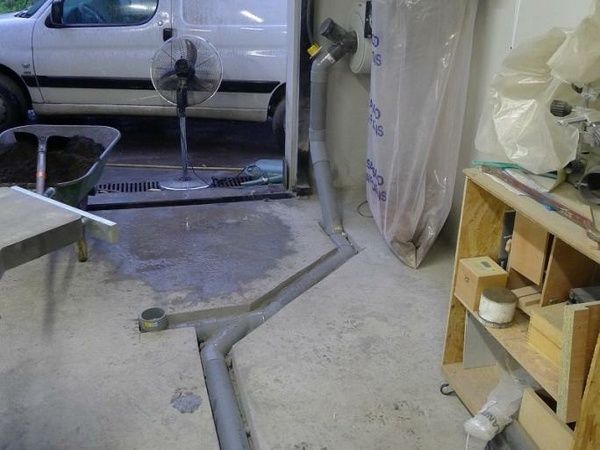

  1. La dégauchisseuse et la scie en sous terrain

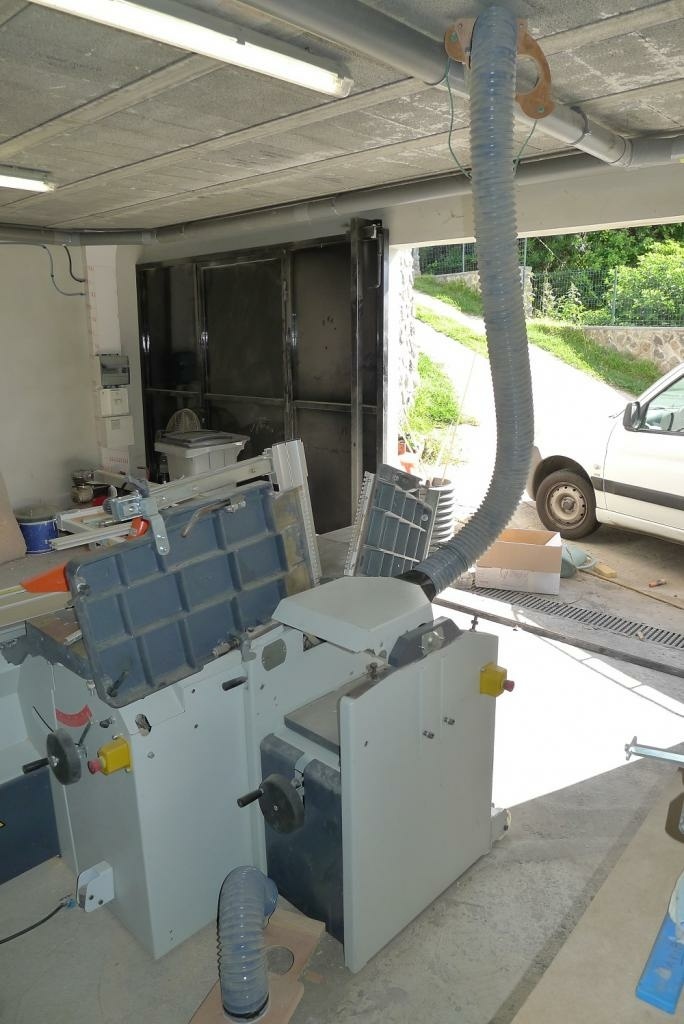

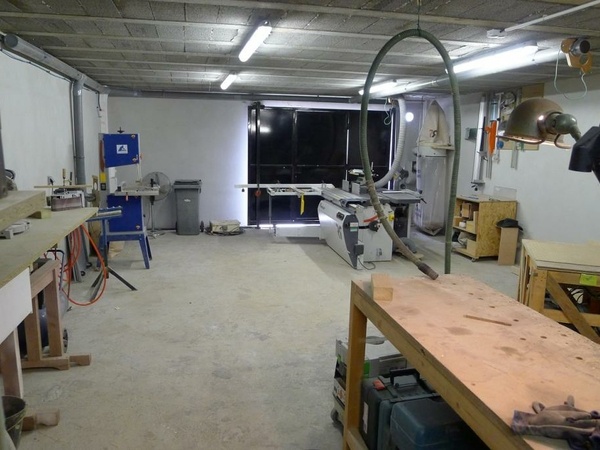

  1. la raboteuse et la toupie en aérien

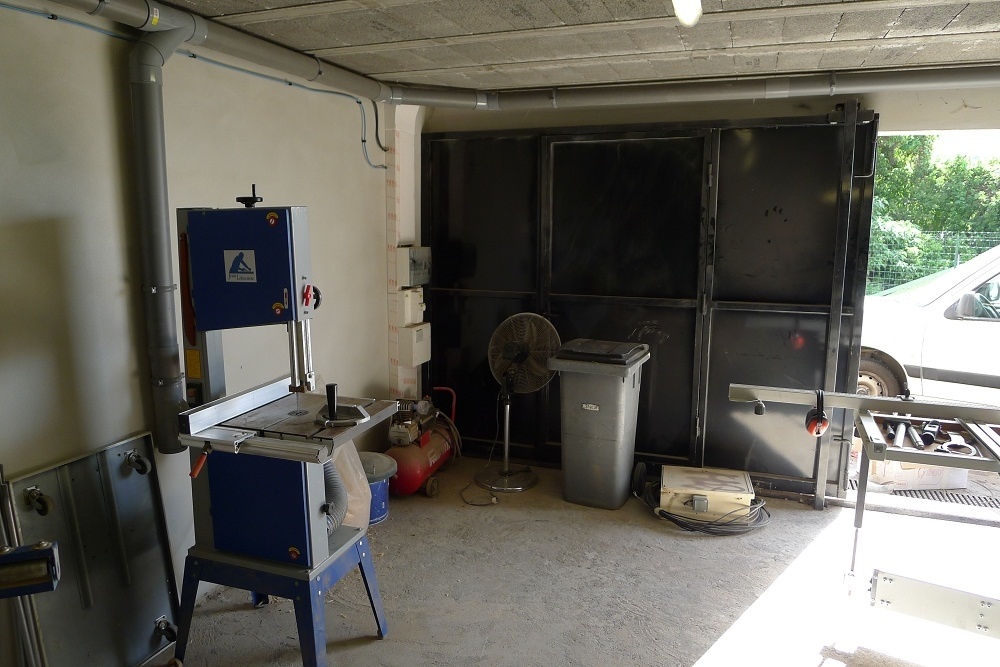

  1. La scie à ruban

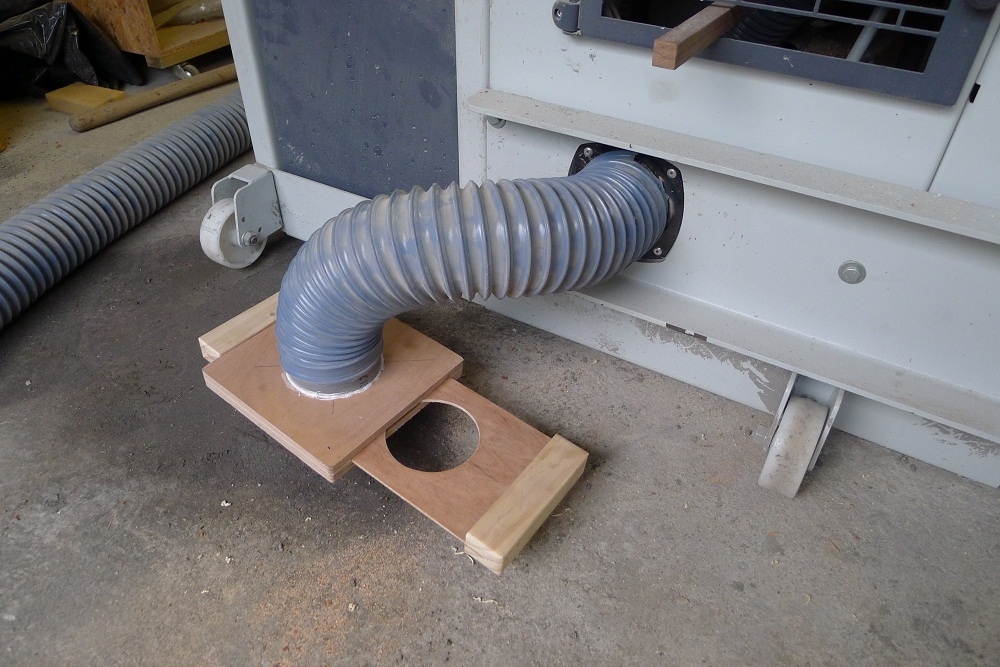

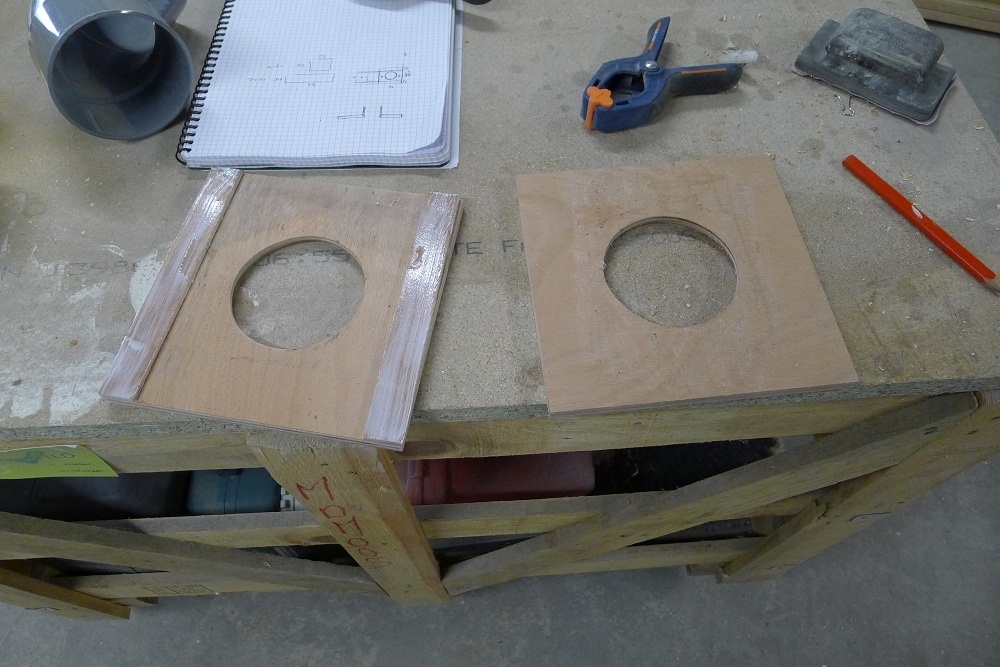

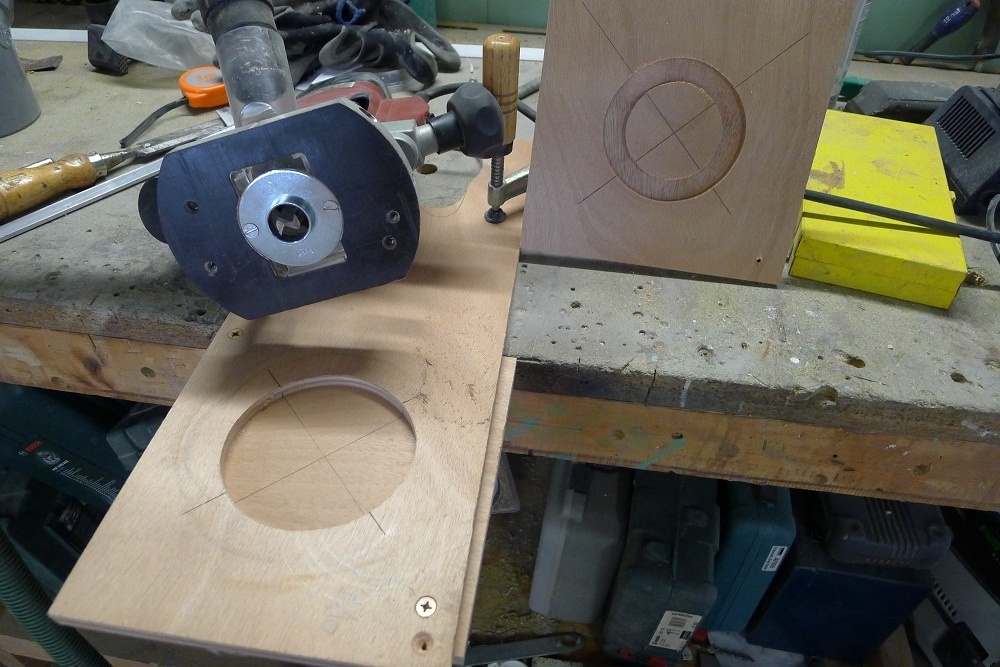

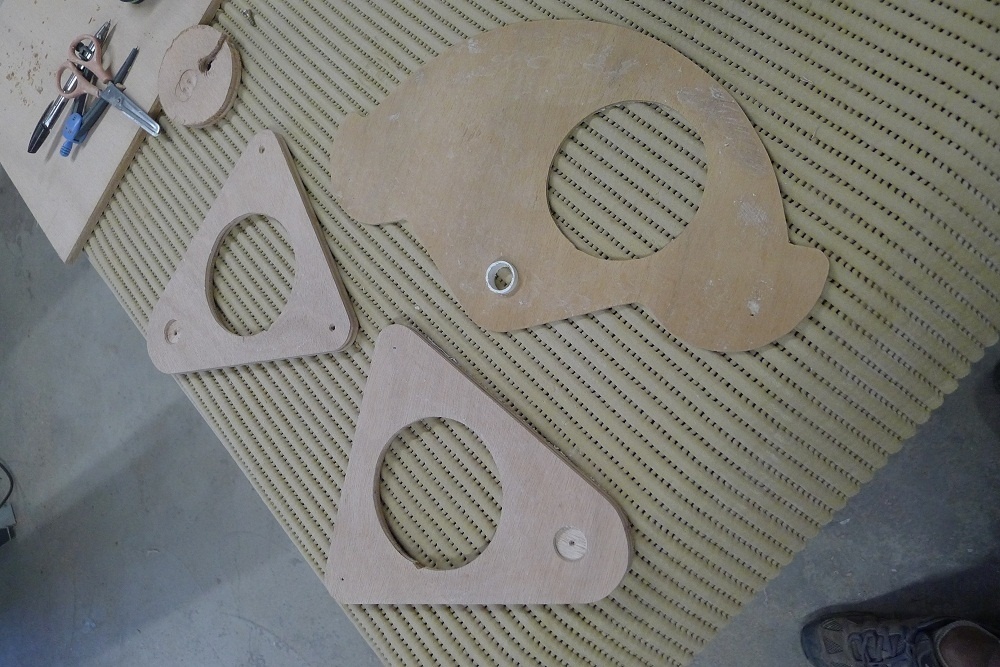

Une fois le réseau de PVC mis en place j'ai réaliser des guillotine afin de pouvoir isolé chaque portion du circuit. Celles qui sont accessibles sont droites:

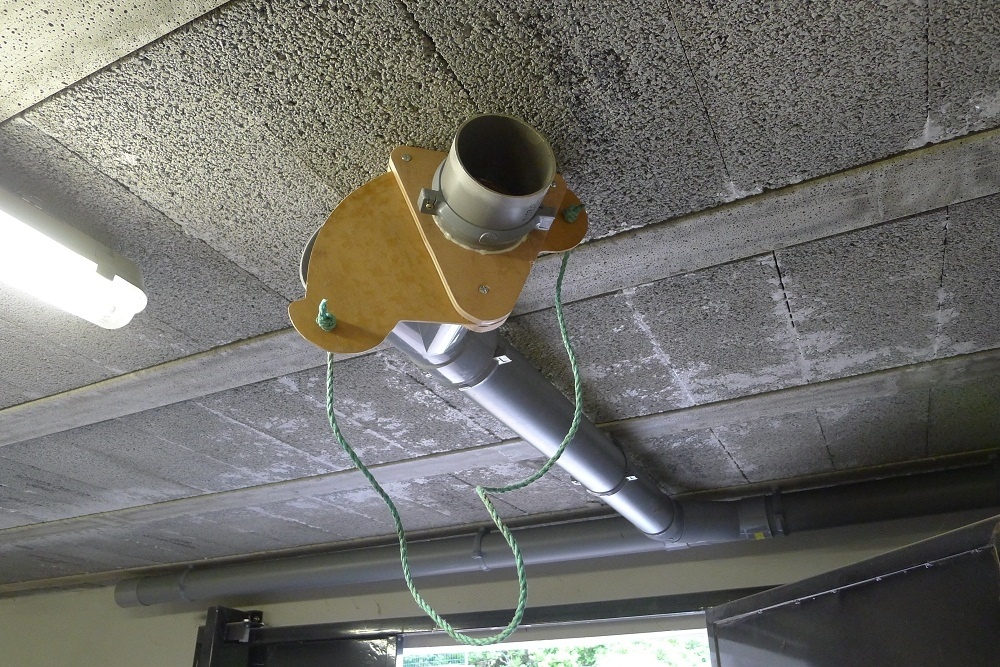

celles du plafond sont à bascule c'est un modèle qui provient de la banque de modèle SU

J'ai également prévu des extension vers ma scie radiale et ma zone de ponçage.

Publié

Partager

Rénovation et aménagement de mon ancien établi

J'avais construis cet établis il y à 12 ans dans la chambre d'un appartement...
Il commençais à être vraiment branlant et petit. J'ai des projets ambitieux d'établi,mais je ne veux pas me tromper, dans l'ergonomie, la dimension, les accessoires... je me suis donc décidé à rénové sans frais mon actuel en guise de prototype.

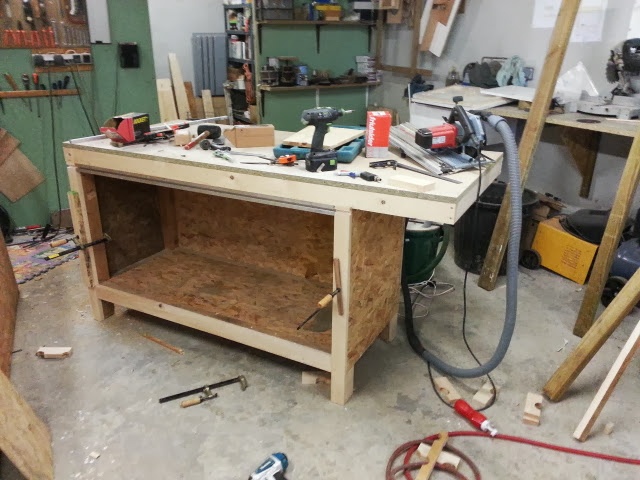

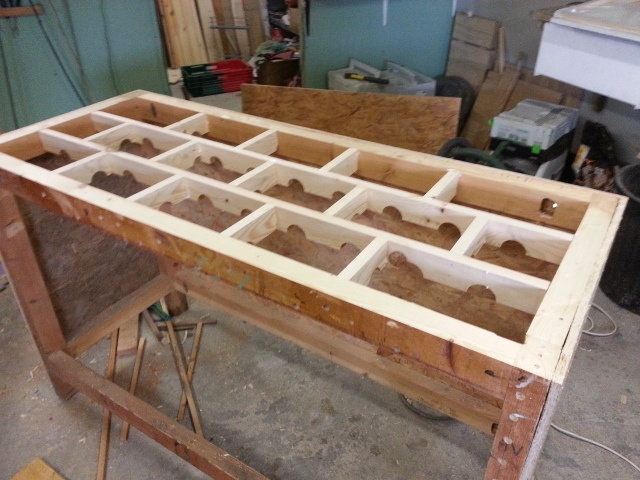

Je l'ai contre-venté à la manière d'une maison à ossature bois et j'ai réalisé une pseudo boite de torsion sous le future plateau

Je dis pseudo boite de torsion, car elle ne prend pas toute le surface du plateau et que j'ai préparé des passages pour transformer les trous de fixation du plateau en table aspirante... ( Pas encore testé )

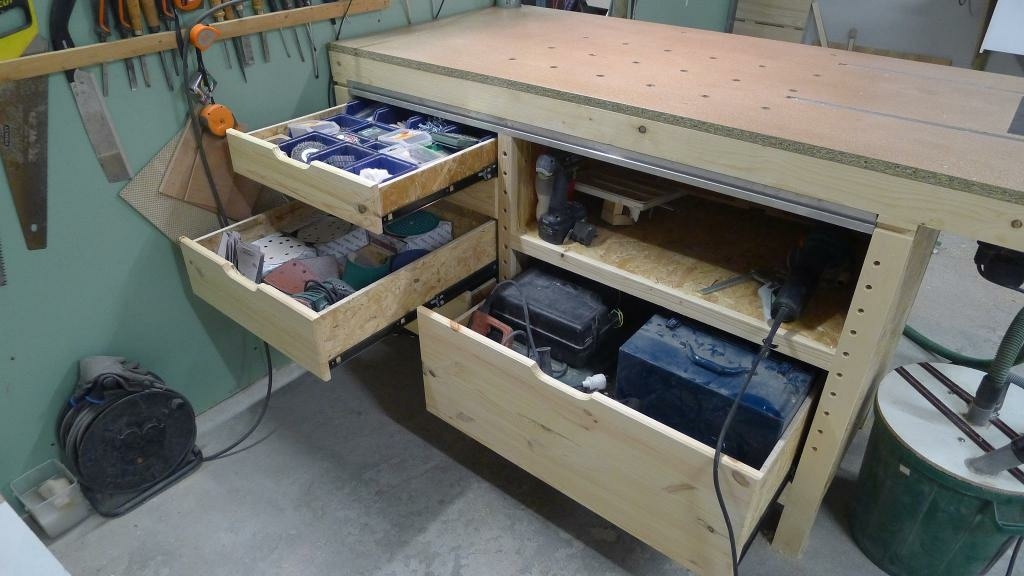

J'ai ensuite aménager l'intérieur pour qu'il reçoive des tiroirs tout en gardant un espace pour poser les outils en cours d'utilisation.

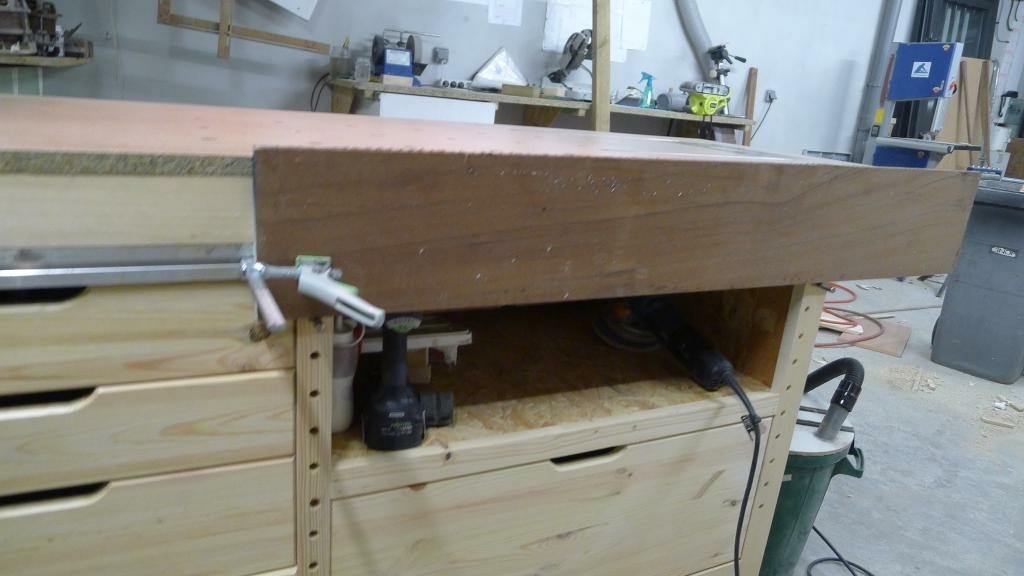

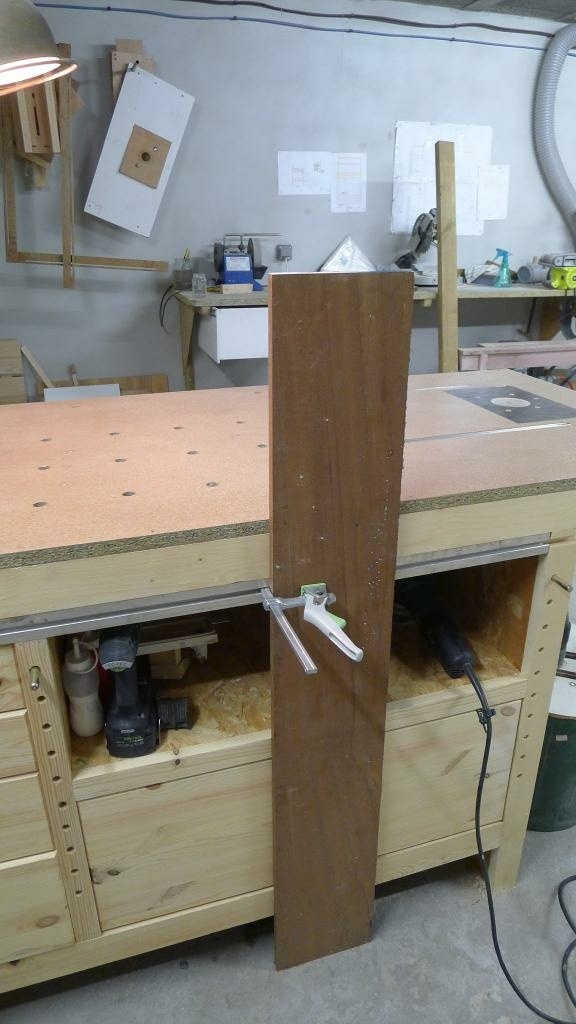

J'ai fixé un rail alu compatible avec les serre joints festool pour les utiliser en presse

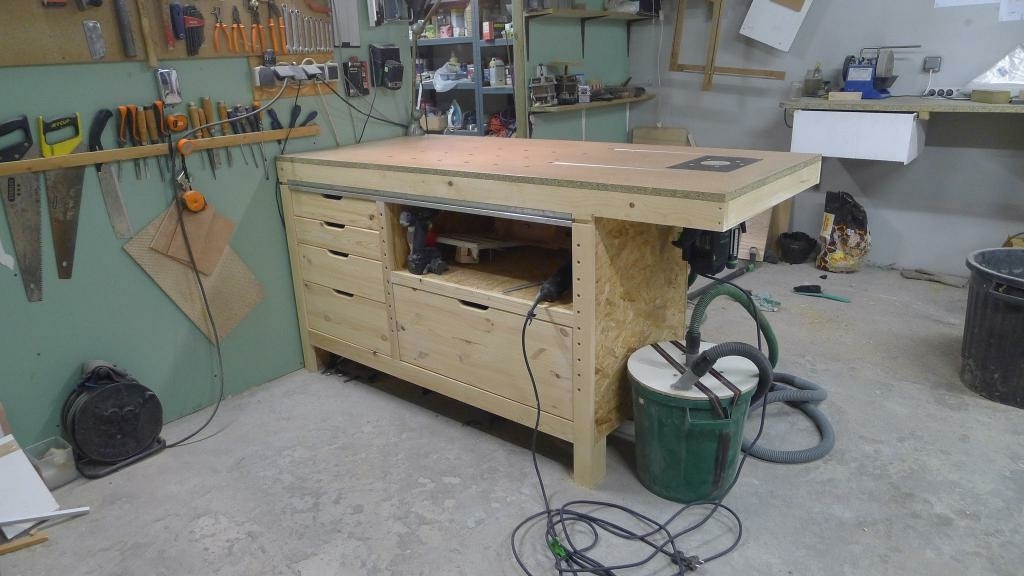

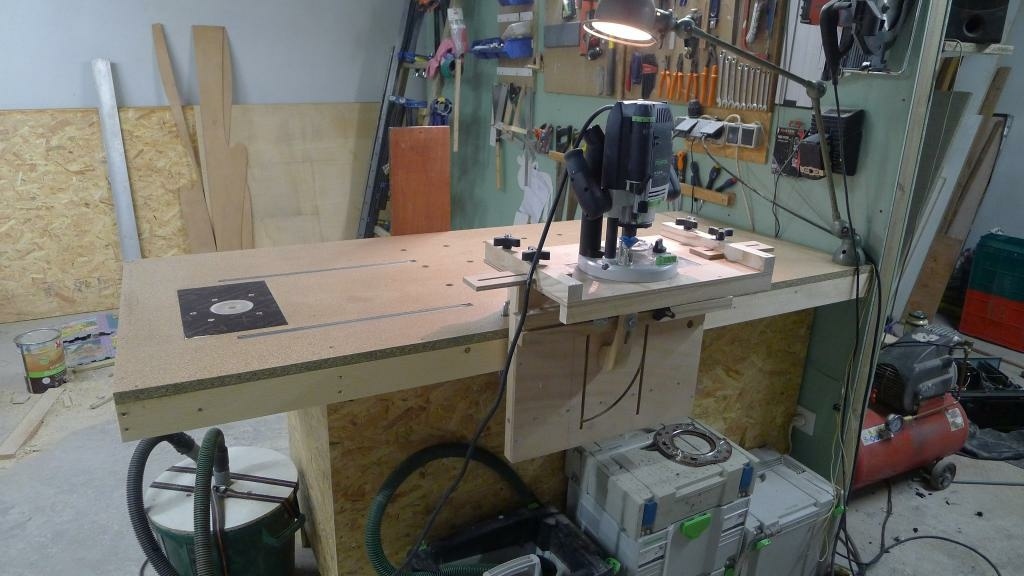

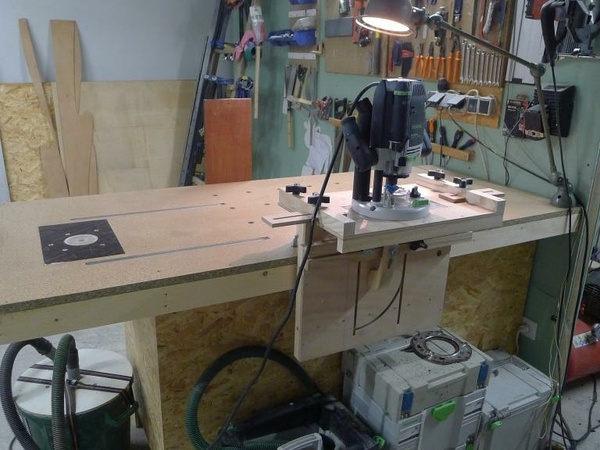

Enfin le nouveau plateau est plus grand , j’utilise le porte à faux pour fixer ma défonceuse sous table et mon gabarit à tenon et mortaise.

Tout ceci à été réaliser avec des restes de la construction de ma maison bois...

Pour le moment les tests sont concluants les dimensions et l'organisation semblent convenir à ma manière de travailler

Publié

Contenus associés

On en parle ici

AAD

Je suis fan
Il y a beaucoup de bonnes idées.
je suis dans la même réflexion actuellement.

AIRPOPCIE

bonjour, j'ai également réalisé un réseau (beaucoup moins long) en PVC de 100 mm et avec 3 guillotines en alu du commerce.
Le problème est la perte de charge... surtout que j'ai 5 coudes et 1 pied de biche. Ce pendant, le risque de chute avec les flexibles au sol est éliminé. (j'ai failli me couper les doigts de la main droite à cause de cela).
concernant la poussière, j'ai résolu le problème en achetant un filtre Ø 510 mm 5µ. C'est assez cher mais efficace.
Bonne installation.
