Pour mes petits travaux, j'avais fait l'aquisition d'une Scheppach HMS1080. Pratique, pas trop gros, pas trop cher (on sais que c'est pas du matos de pro mais bon…).
Ça doit faire 3 ans que je l'ai et le jeu de la table d'entrée me rend fou. 3mm au bout avec la position de "repos" qui monte vers la table de sortie. Donc je rabote pas droit, toujours un creu.
Je met ça ici, je pense que d'autres boiseux dans mon cas pourraient être intéressés.
Liste des articles
Constat du problème

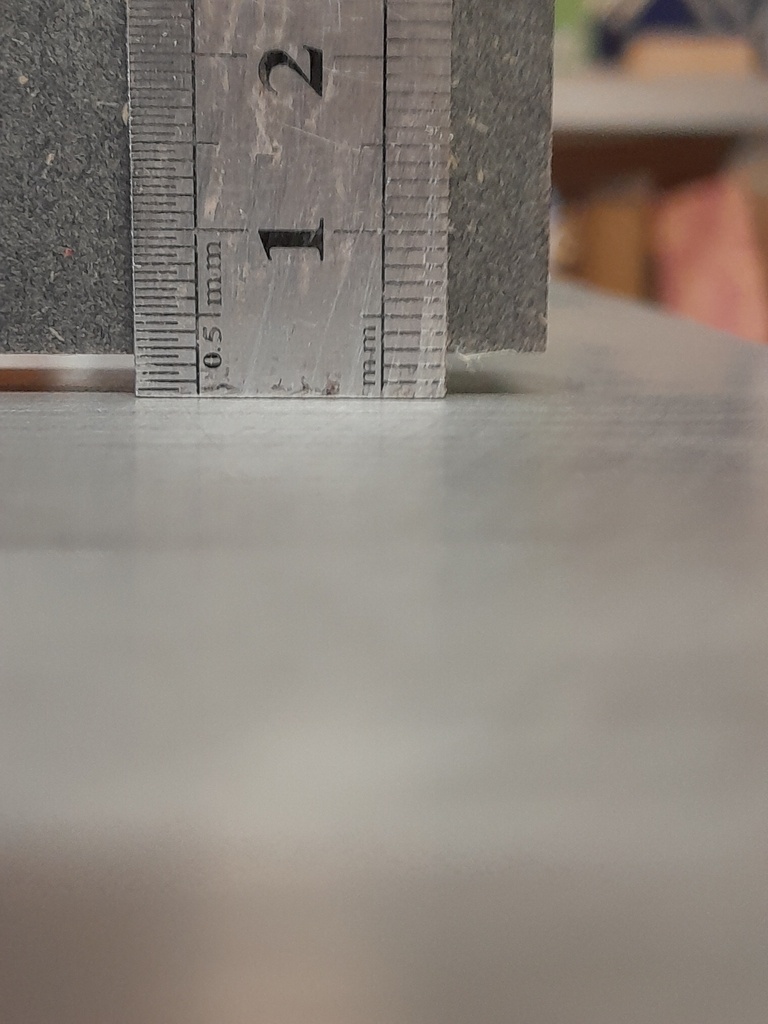

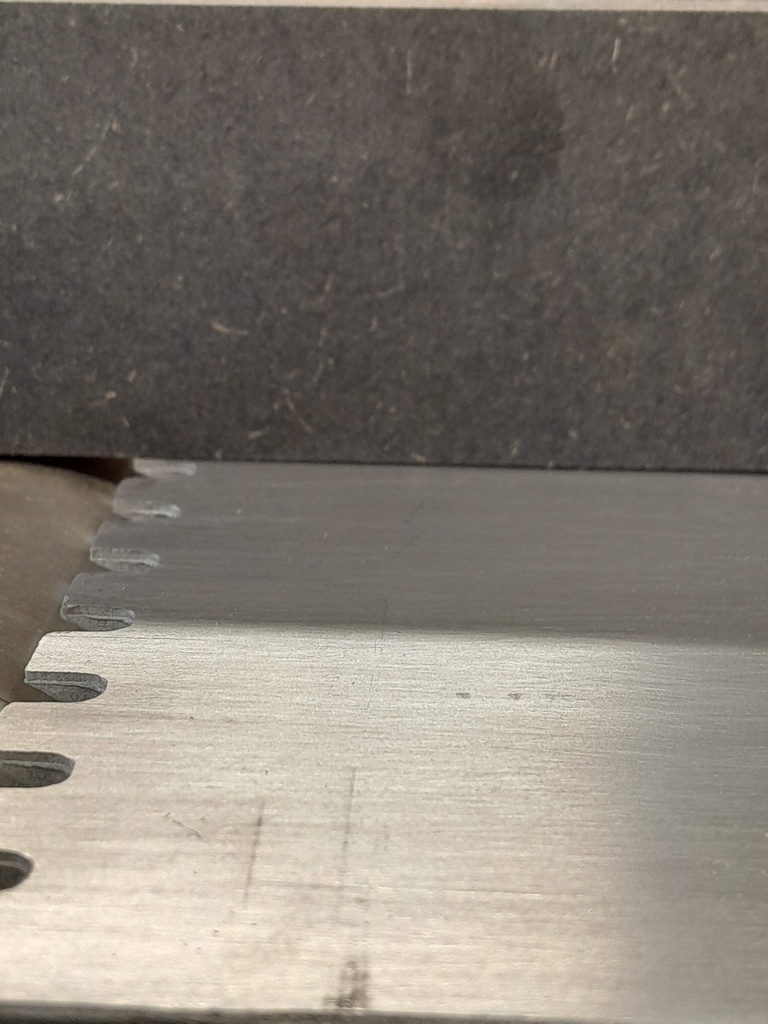

On voit bien ici quel est le problème. 3mm de piquage de nez sur 400mm de long.
Démontage

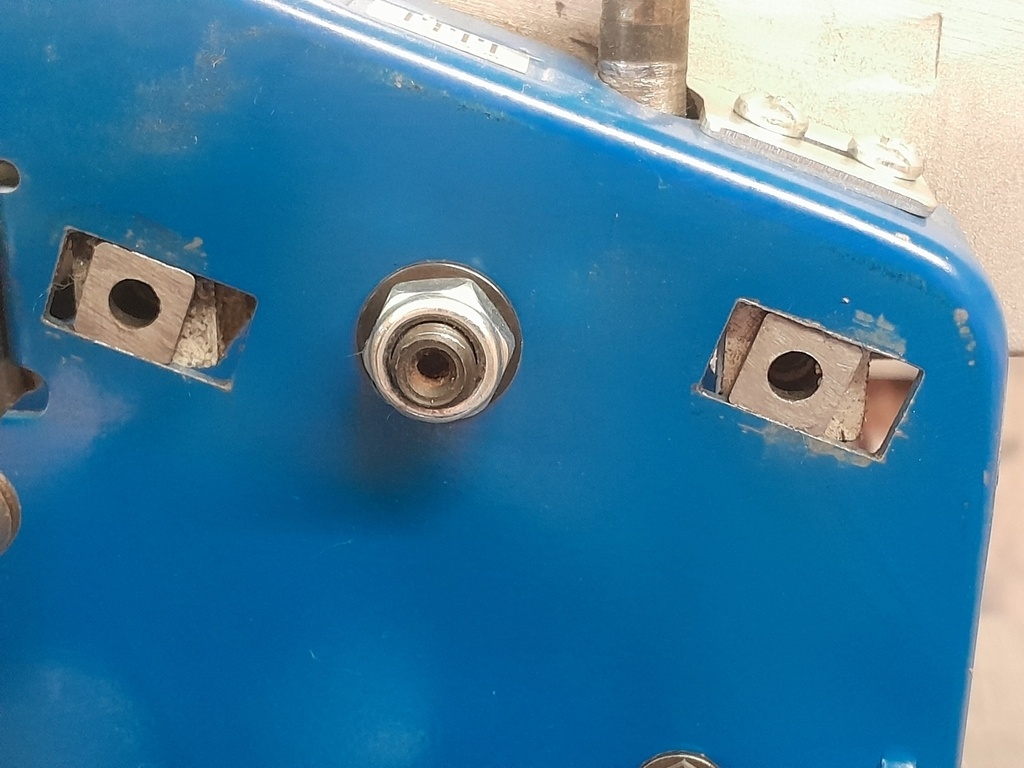

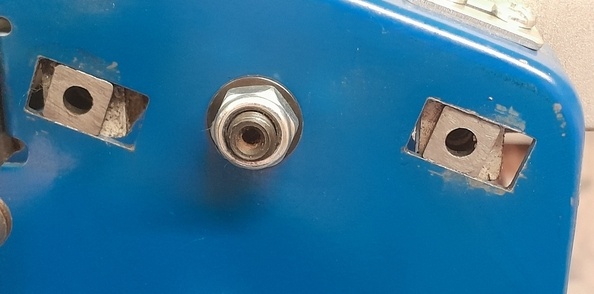

On démonte le carter, et on a accès direct au sytème de montée/descente.

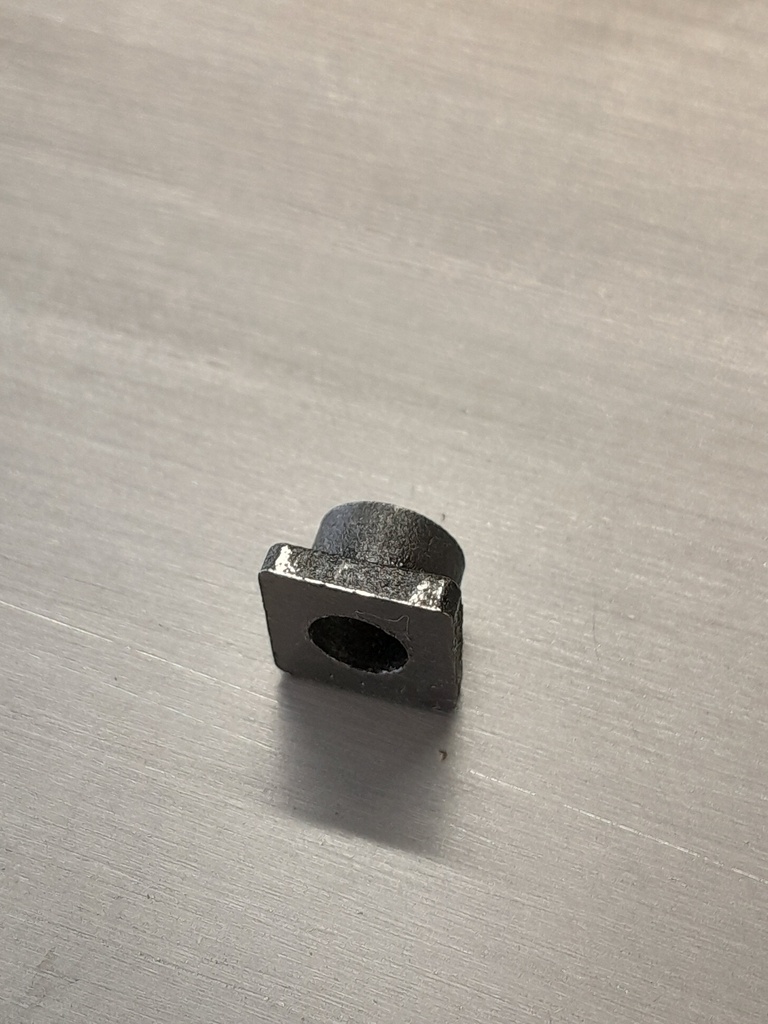

Il faut retirer les petites pièces carrées et la table est libérée. On peut aussi dessérer la table au maximum pour avoir du jeu pour être confortable pour manipuler sa position.
Modification principale

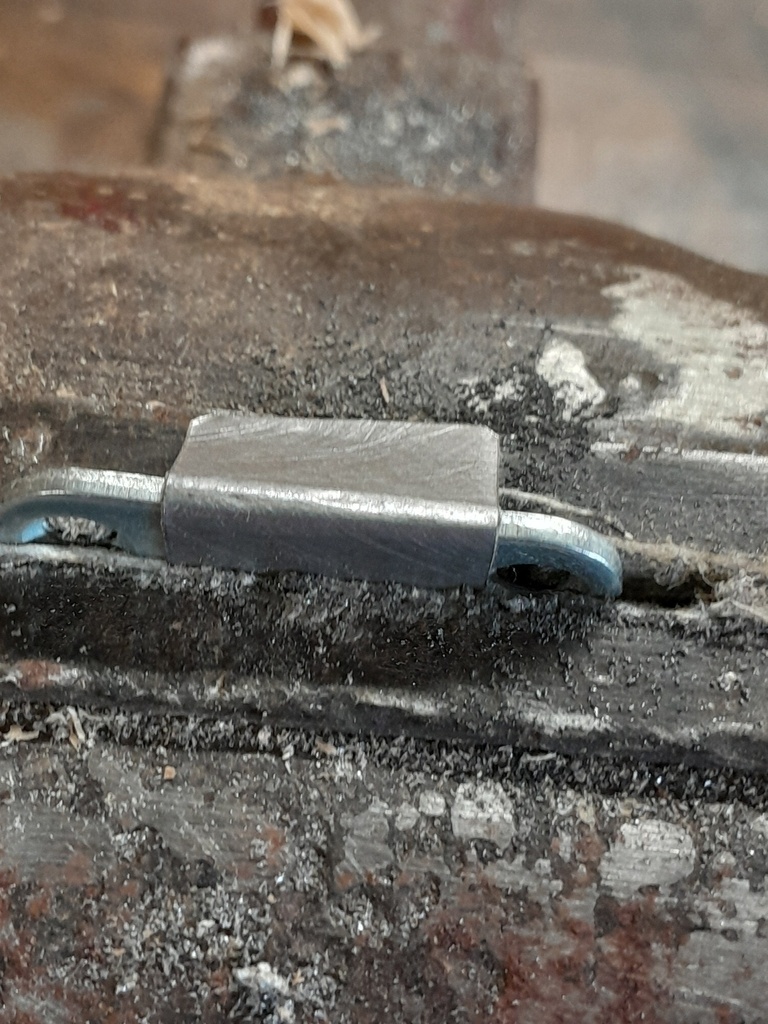

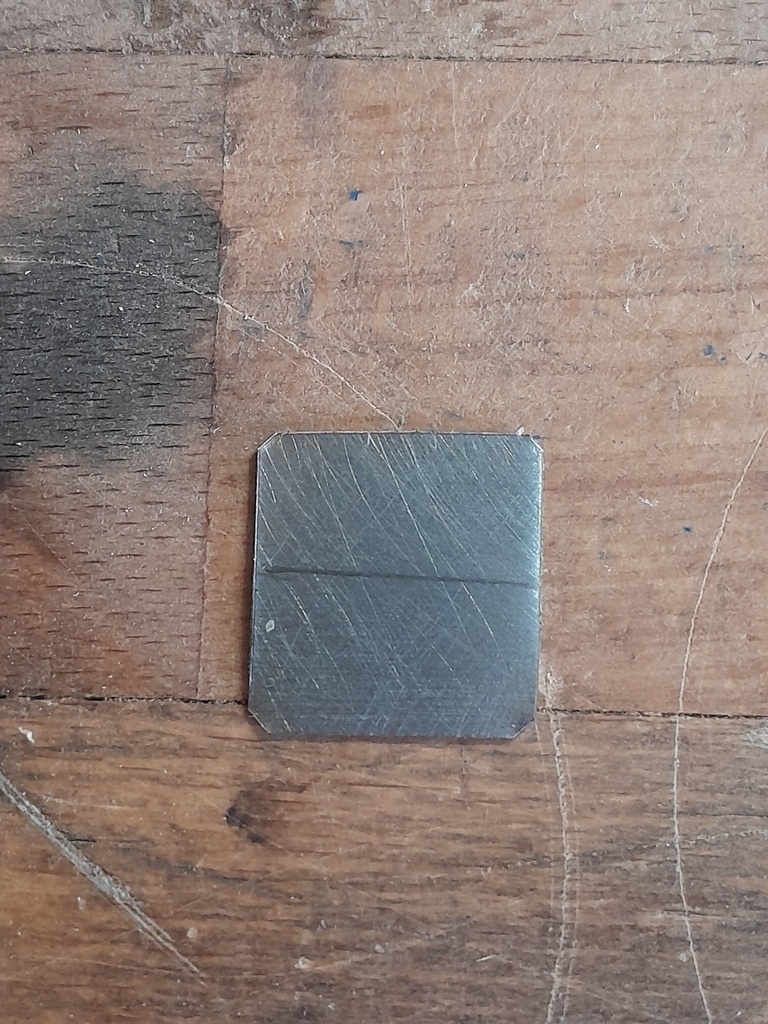

Dans une plaque d'acier assez fine, de 0.3mm, j'ai découpé des petites pièces que j'ai plié.

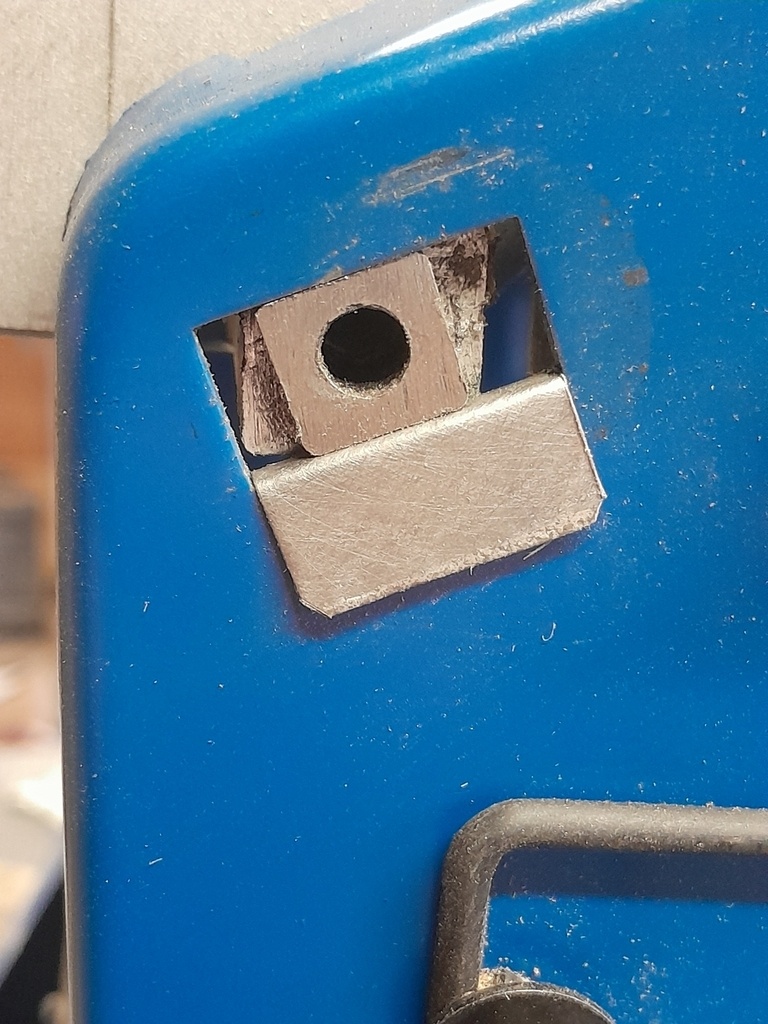

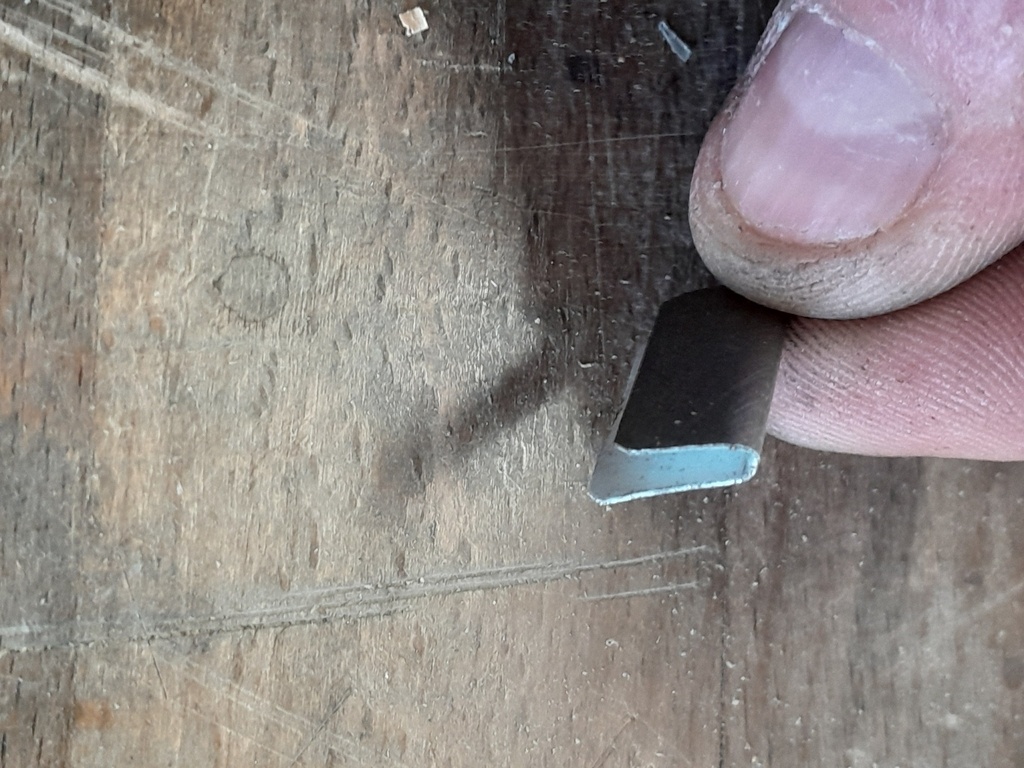

La tôle de la machine fait 2mm d'épaisseur, j'ai trouvé un truc qui faisait cette épaisseur et j'ai formé un U comme sur la photo.

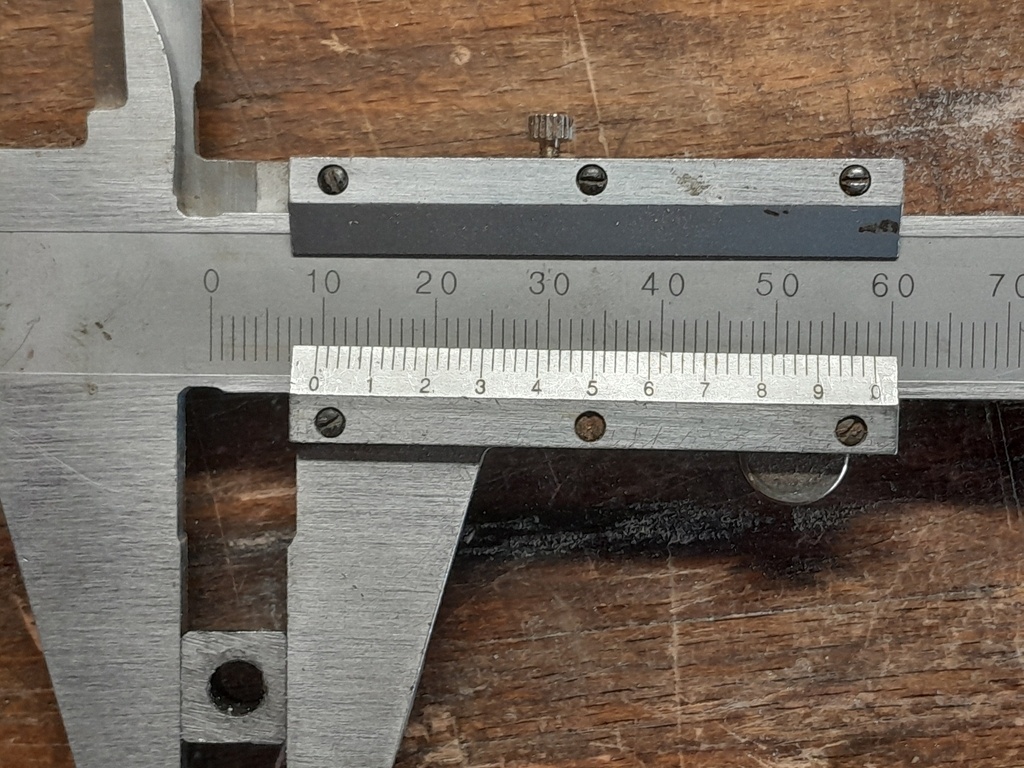

Bien sûr, avec cette épaisseur supplémentaire, les petits carrés de 10x10mm ne rentrent plus.

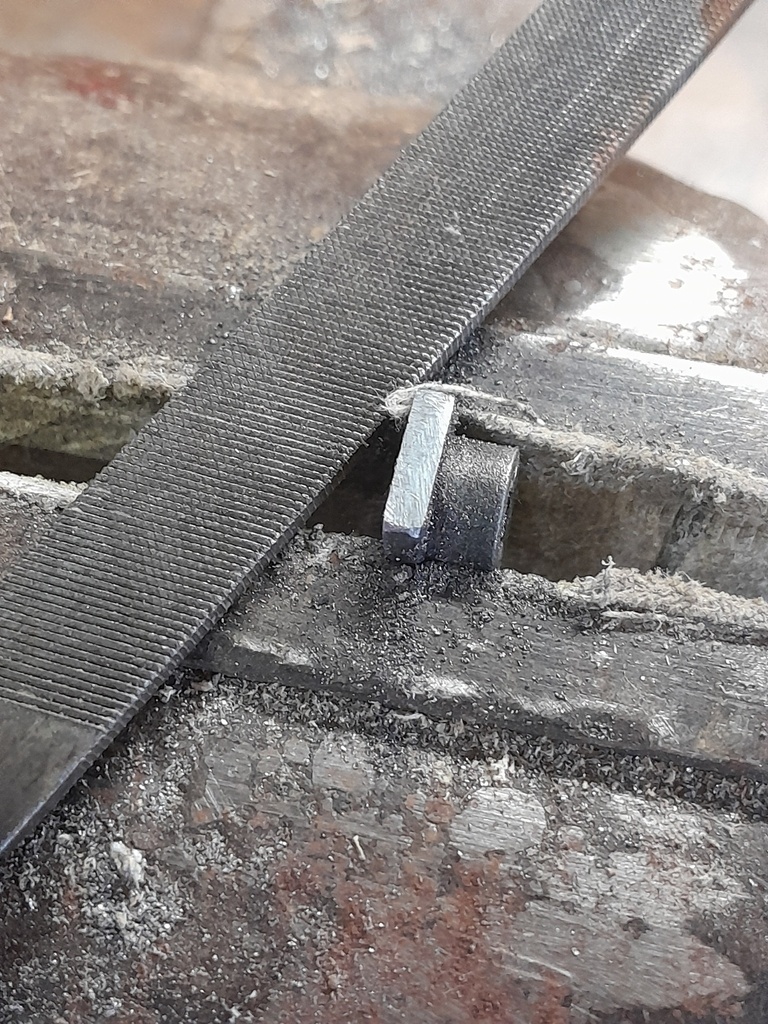

Un petit coup de lime pour retirer 0.5mm permet de le faire rentrer.
Le côté limé doit être placé vers le haut bien sûr. L'idée est de faire remonter le bout de la table d'entrée.
Donc on fait ça pour les deux petits carrés sur l'arrière.
On vérifie s'il faut traiter ceux de l'avant ou pas.

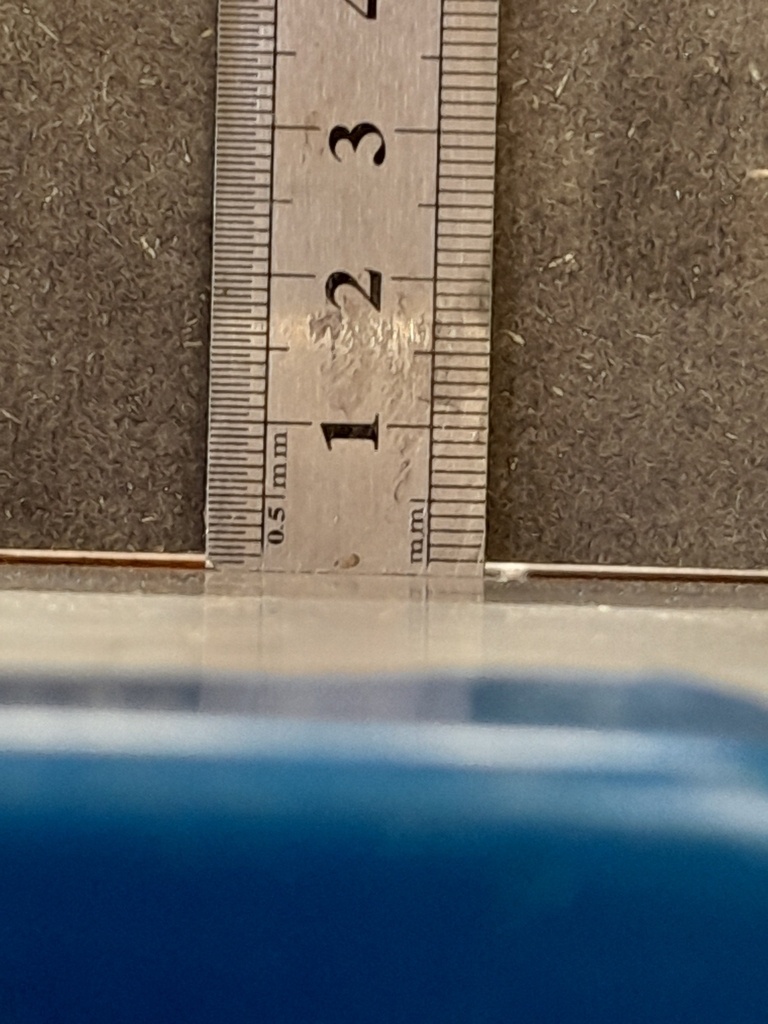

Dans mon cas, ma table était un peu trop remontée finalement.
Le deux carré avant sont aussi passés à la lime. J'ai retiré 3 fois rien, environ 1/10mm pour arriver à une table à plat.
Ne pas oublier de mettre un peu de pression sur la table comme si on passait une planche.

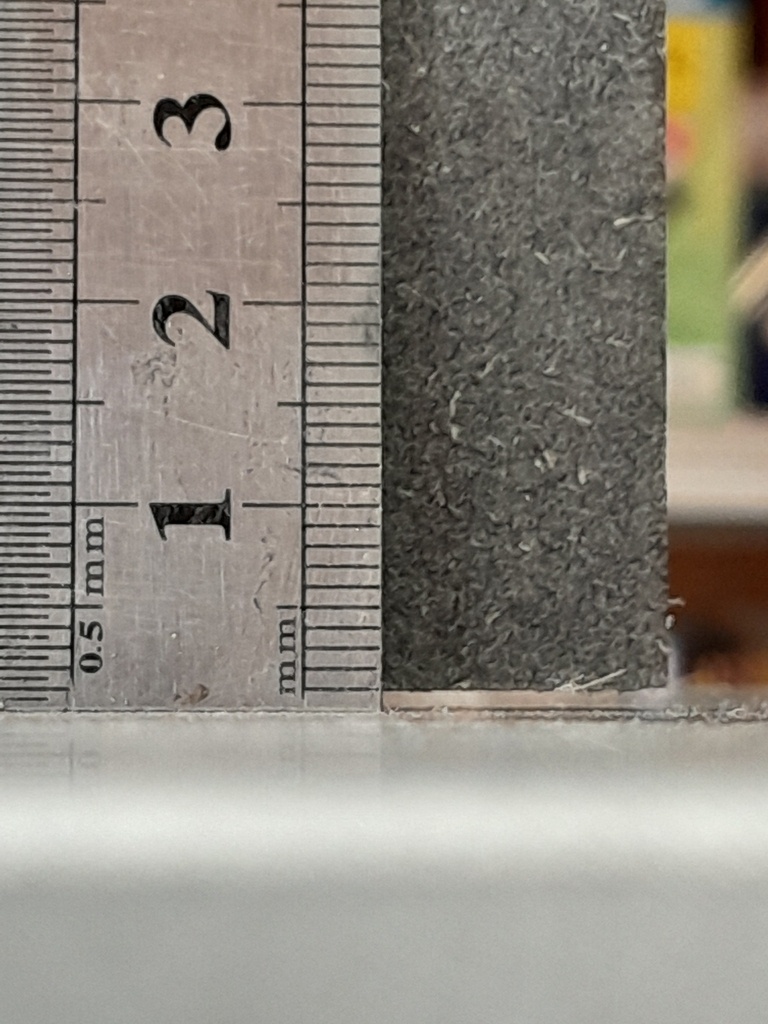

Au final, je suis quasi plan, j'ai rattrapé le jeu donc c'est beaucoup mieux.
Remontage
avant de remonter, on peut mettre un coup de pierre diamant sur les faces des carrés pour qu'ils affleurent la tôle.
C'est une modification que j'avais déjà faite au debut, quand j'ai eu la machine. Ça permet à la table de monter de manière plus rectiligne.

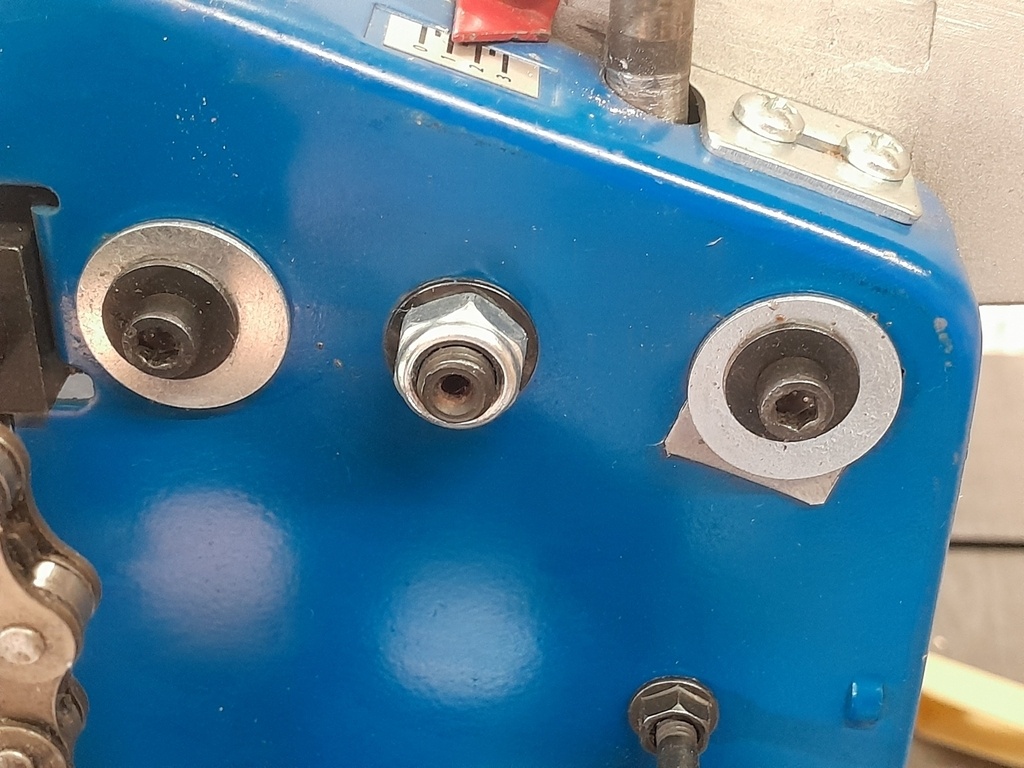

J'avais aussi mis des rondelles plus grandes. Ça permet une meilleur répartition de la pression des vis.
Donc on remet tout ça, on sert modérément les carrés arrières, un peu plus ceux de l'avant. Il faut vérifier que quand on monte/avance la table, ça bouge droit sans trainer d'un côté.
Voilà, bonne bidouille !
Licence
Discussions
Moi c'est la hauteur de rabotage qui bouge...
J'ai pas ce problème. En agissant toujours vers la montée pour le réglage, ça ne bouge pas. Également, être très modéré sur les passes, avec des passes fines, moins d'efforts sur la petite mécanique.
