Établi en frêne

par MatthieuDesbois

Navigation

  Ce pas à pas présente un projet en cours de réalisation.

Mis à jour

Partager

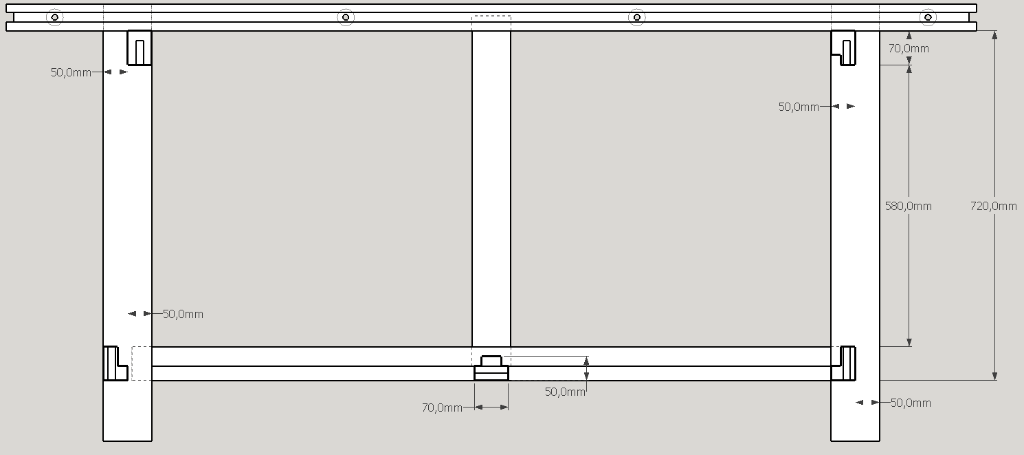

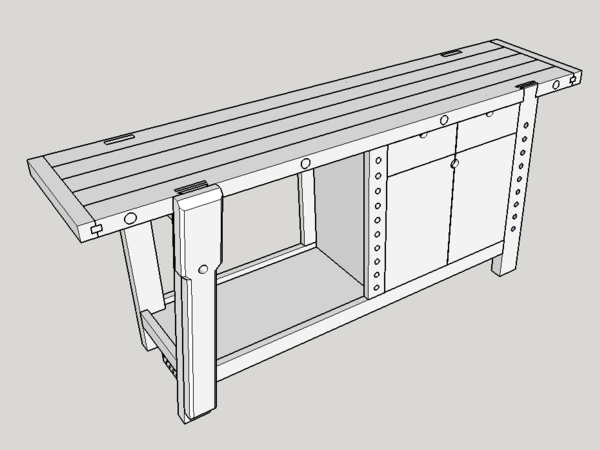

Étude et plan sur sketchup

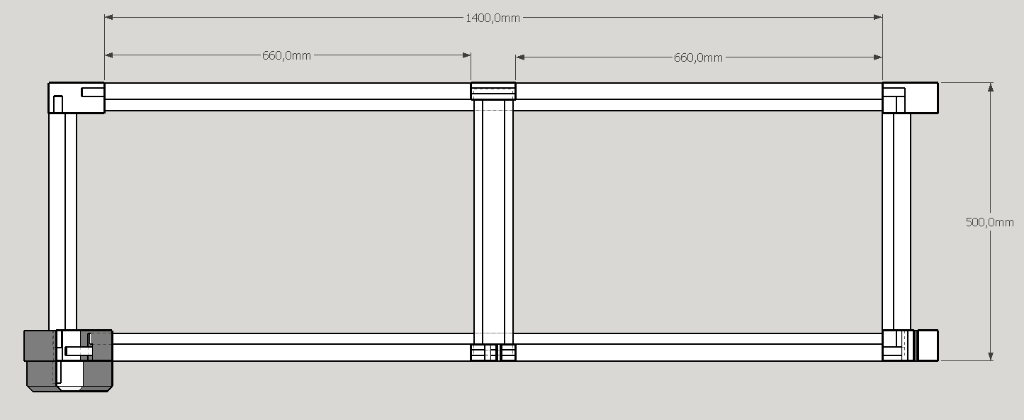

Comme tout projet, la première étape, c'est l'étude et la réalisation des plans.

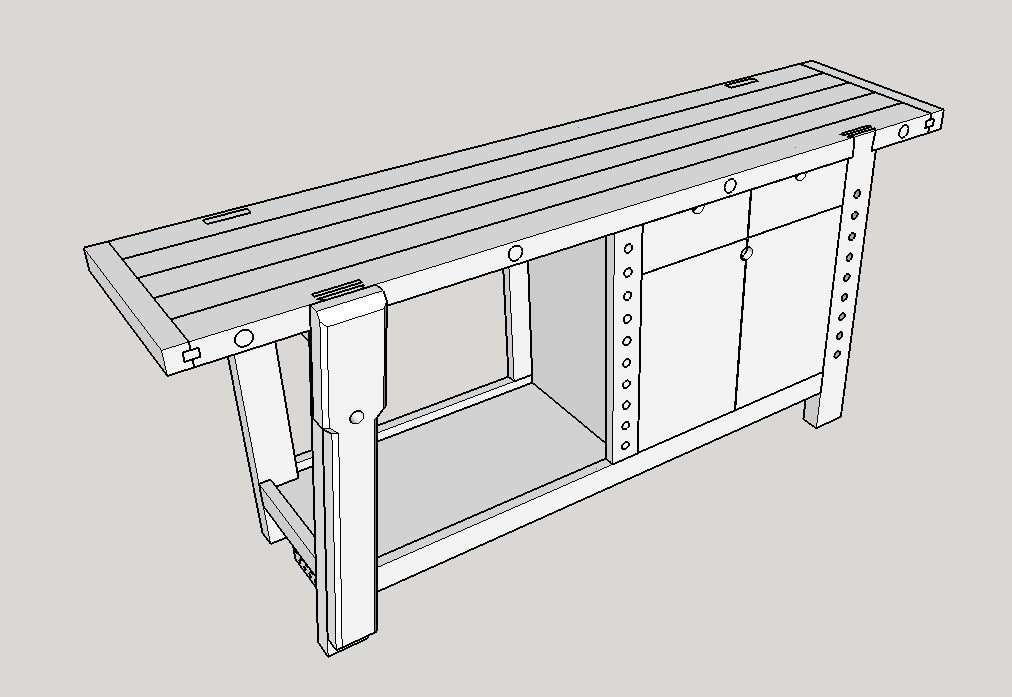

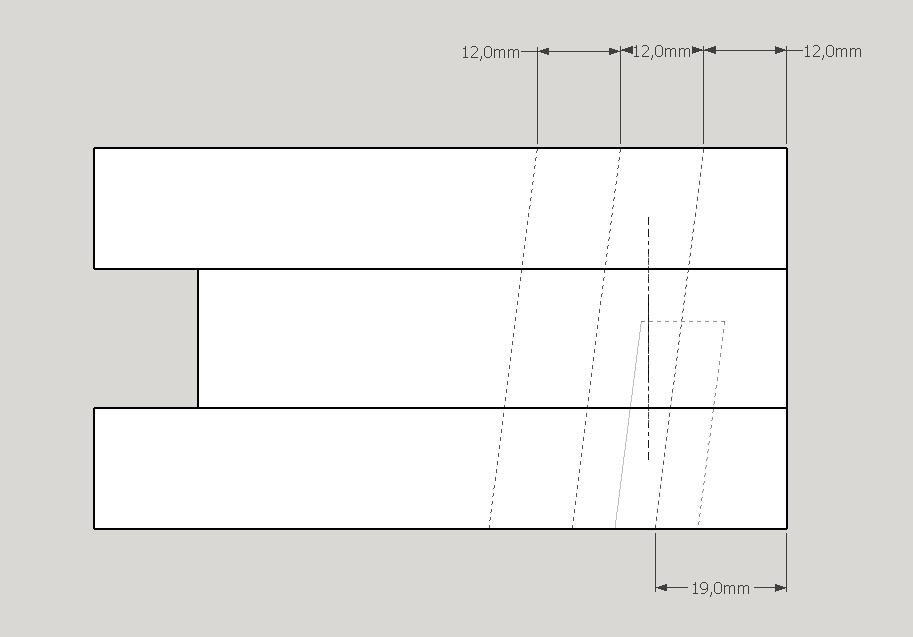

Pour ce projet, j'ai commencé par faire des croquis à la main puis je suis passé à la réalisation du plan sur sketchup. J'ai également réalisé un plan papier de ce projet

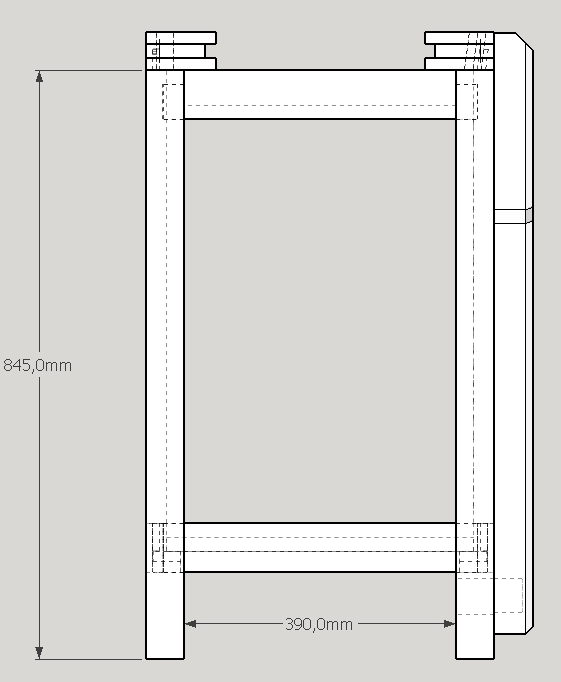

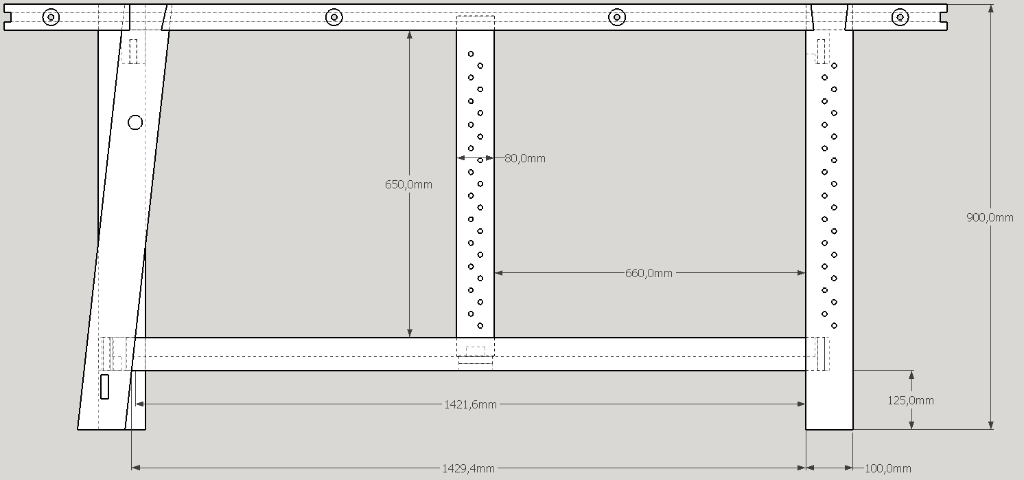

Après avoir réaliser le plans en 3D, j'ai imprimé les différentes vue et détailles nécessaire à la réalisation.

Publié

Partager

Débit corroyage partie 1

J'ai réaliser le débit et le corroyage en deux fois séparer d'un certain lapse de temps

Lors de la première partie, j'ai débité tout le piétement ainsi que deux morceau du plateau soit

  • 4 pieds
  • 1 presse
  • 2 montants intermédiaires
  • 2 grandes traverses basse
  • 5 petites traverse
  • 2 morceau du plateau

Je n'ai débiter que ces morceaux afin de les emmener au CFA des Compagnons du Devoir de Rennes lors d'une période de stage afin de réaliser les assemblages du piétement

Publié

Partager

Traçage des bois

Lors de mon stage, j'ai tracé tous mes bois ainsi qu'un épure pour le pied avant gauche ainsi que la presse.

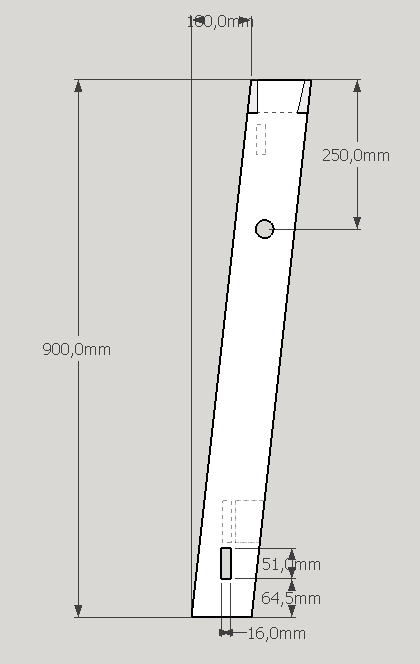

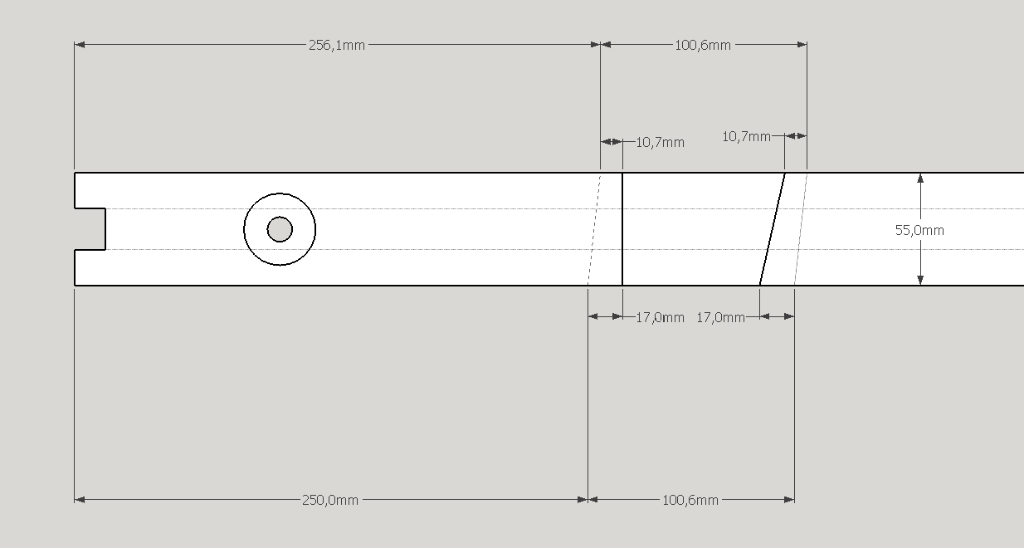

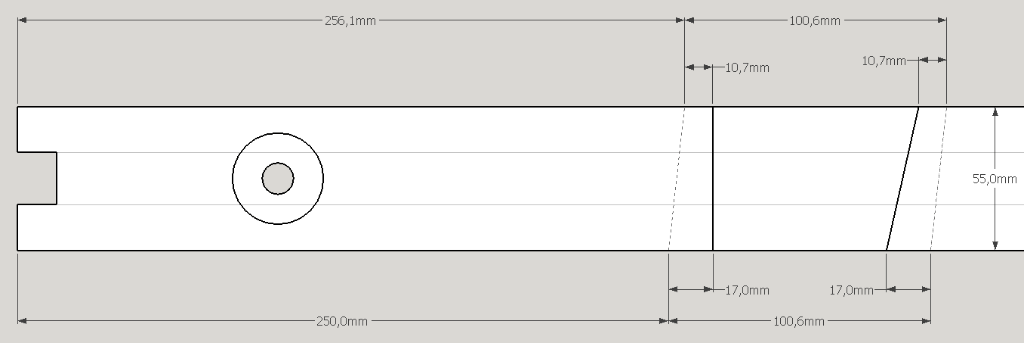

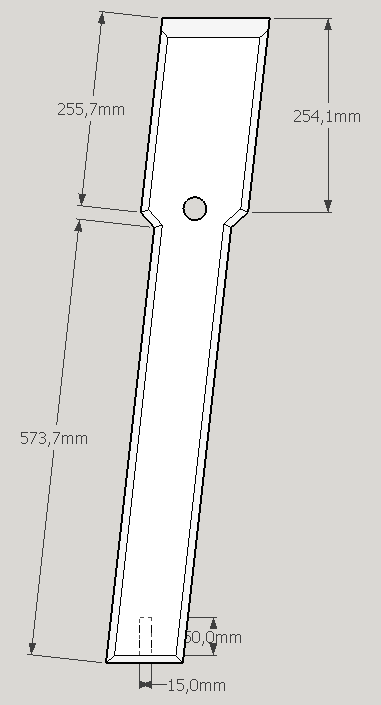

En effet, ce pied étant incliné afin de faciliter le serrage d'une porte ou d'un grand panneau. j'ai préféré tracé une épure plutôt que de relever les angles sur sketchup afin d'être plus précis.

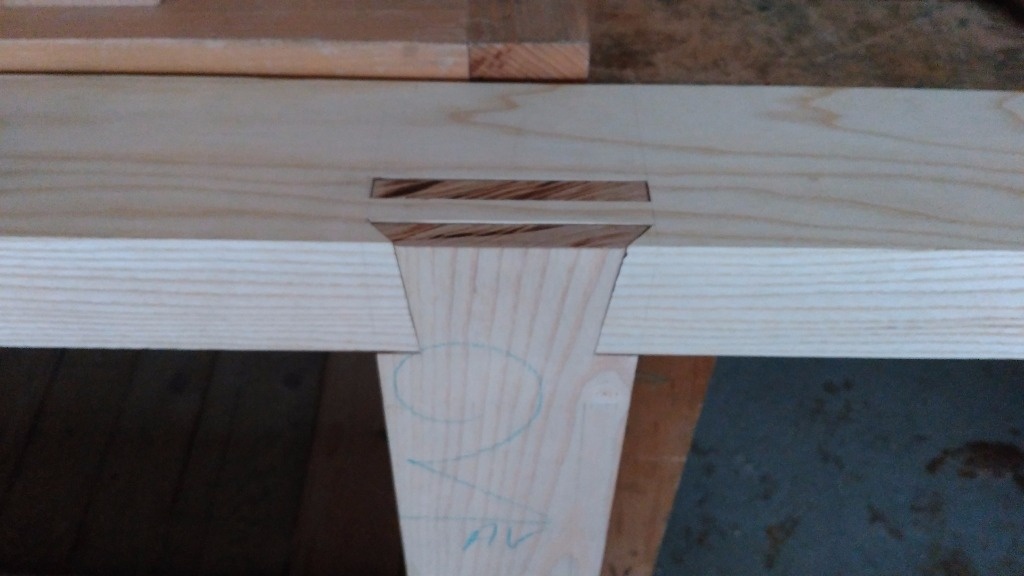

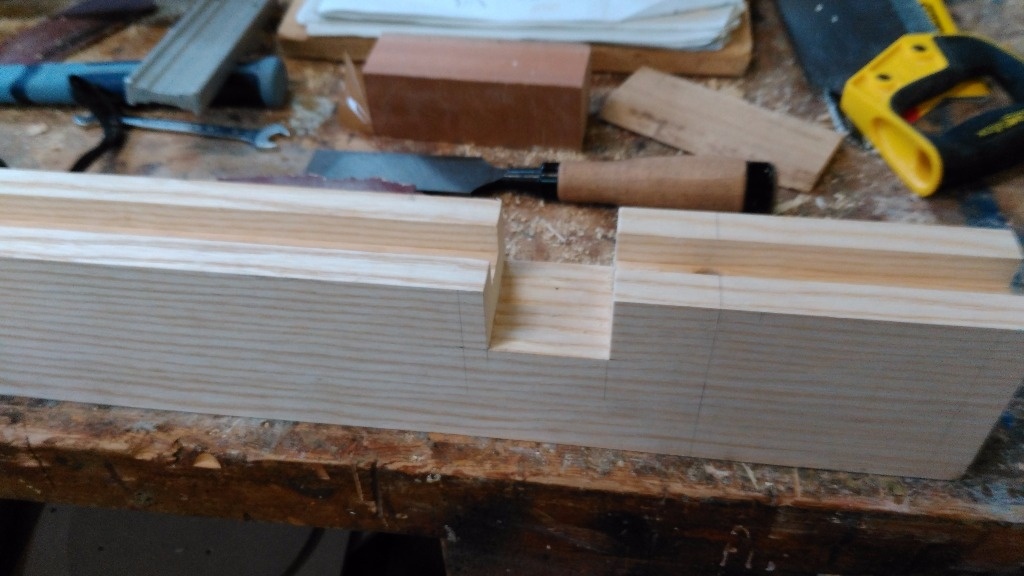

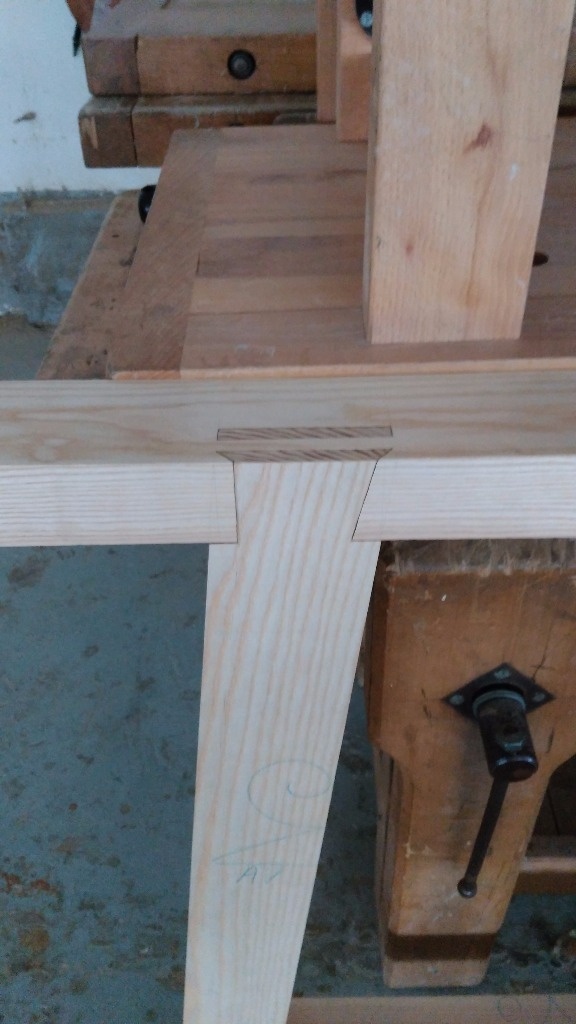

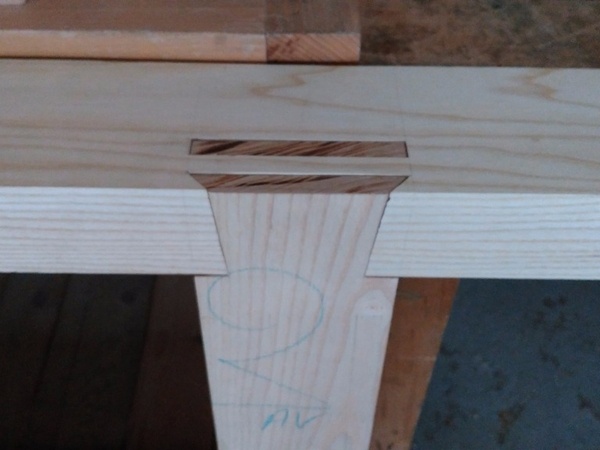

Les deux pieds avant sont assembler avec l'assemblage traditionnel du piétement d'établi, c'est à dire une double queue d'aronde, une sur l'avant du pied et une sur le dessus tel que l'on fait Toutenbois et Built for fun
Que j'ai donc du tracé également, il y en a un droit et un qui est incliner pour compliquer un peu les chose :)

Publié Mis à jour

Partager

Mortaissage et tenonnage

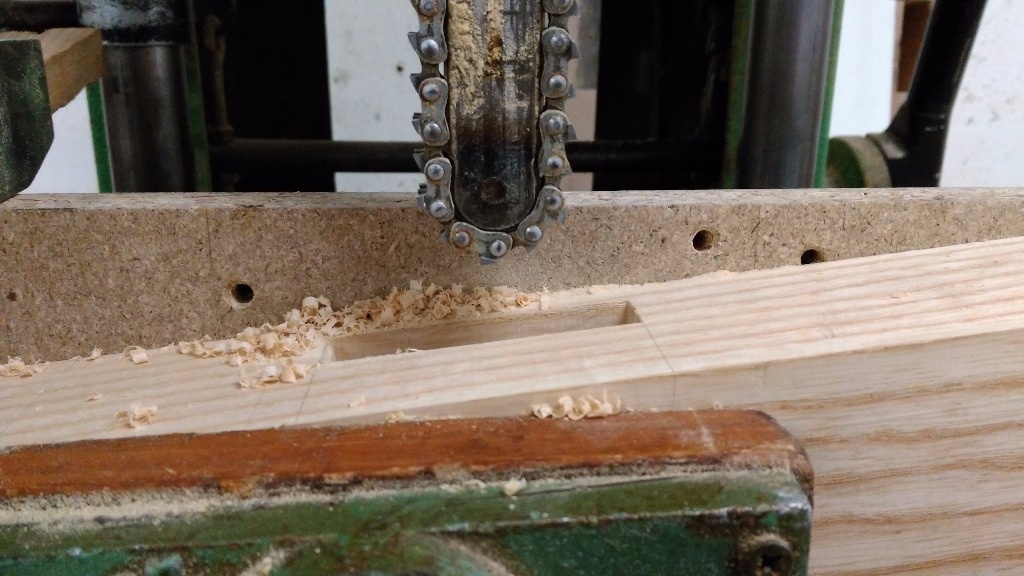

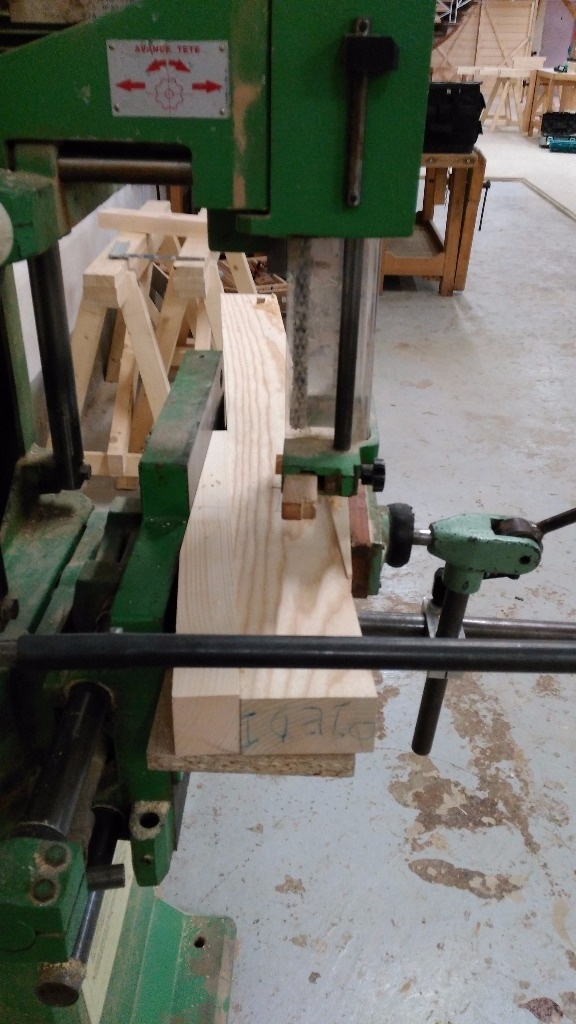

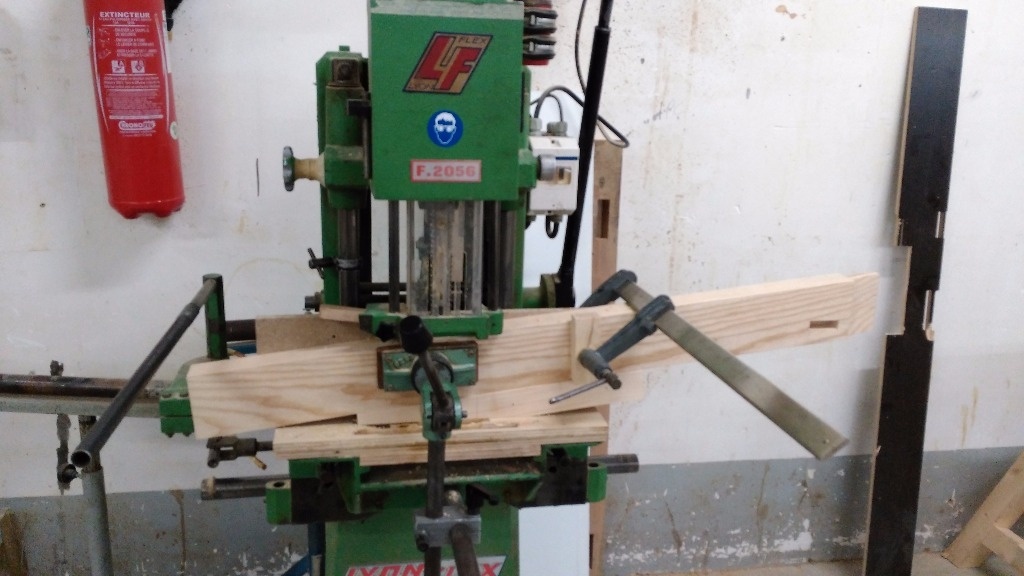

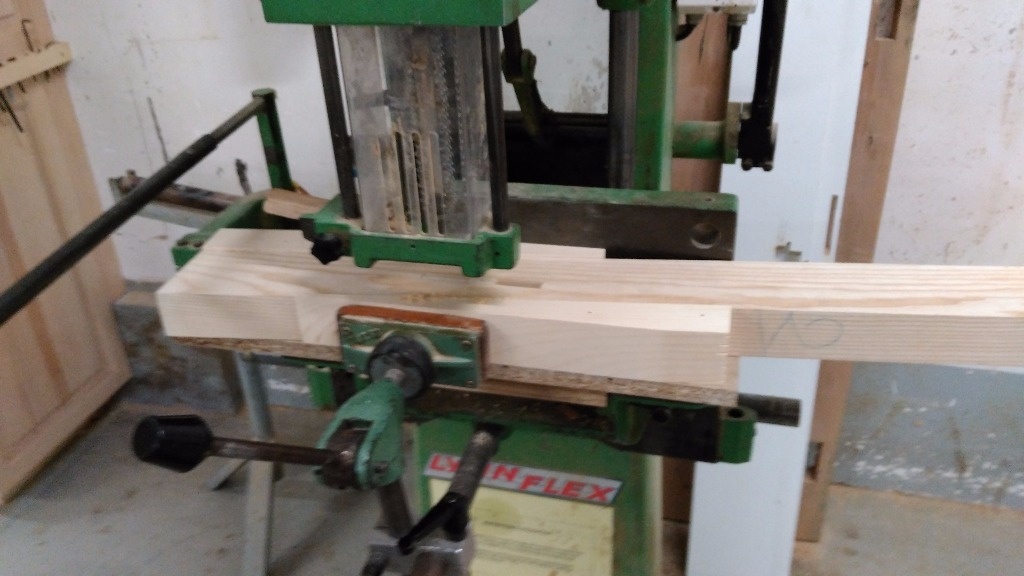

Les mortaises ont été réalisées à la mortaiseuse à chaîne.

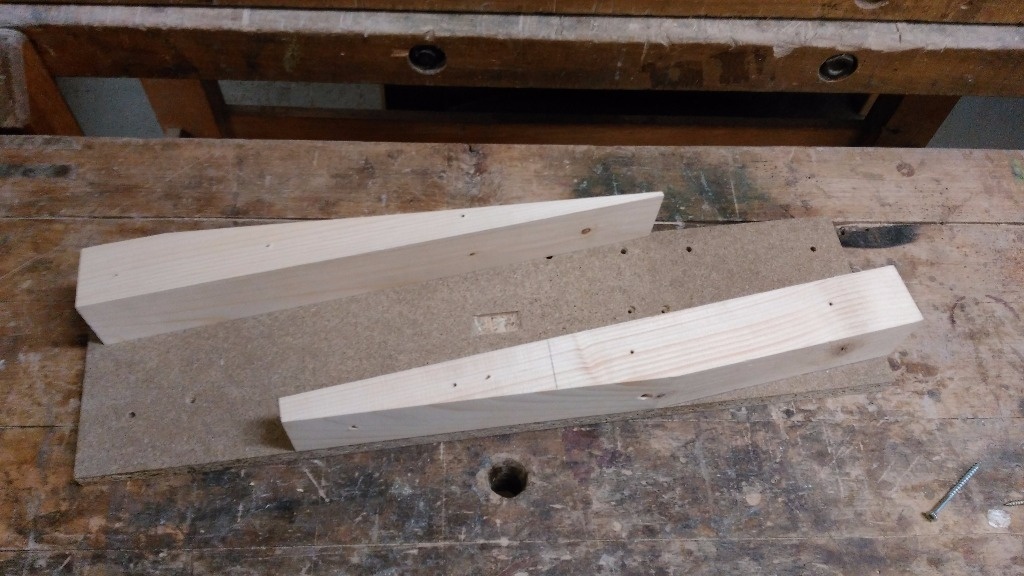

pour le pied qui est incliné, j'ai du réalisé un gabarit afin de faire des mortaises de niveau et d'aplomb pour les traverses basse et hautes ainsi que pour le passage du guide de la presse en partie basse.

Tous les tenons droit ont été réalisé à la tenonneuse.

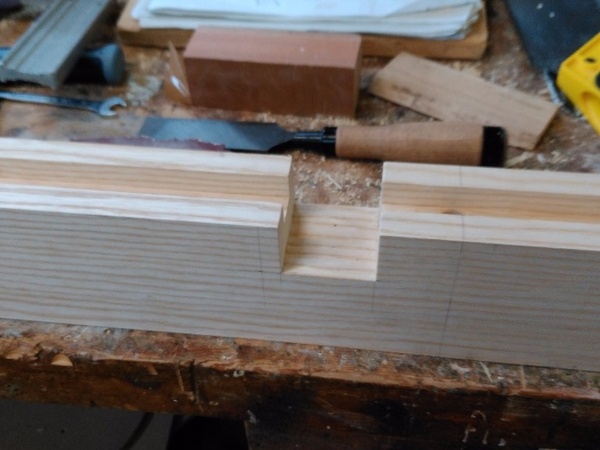

Pour les assemblage à double queue d'aronde, les mortaises on été dégrossi à la mortaiseuse avec l'utilisation d'un gabarit dont je n'ai plus de photos et finies à la main sauf la partie avant qui a été faite entièrement à la main.
La partie mâle se trouvant sur les pied a été entièrement réalisé à la main

Publié

Partager

Assemblage des faces avant et arrière

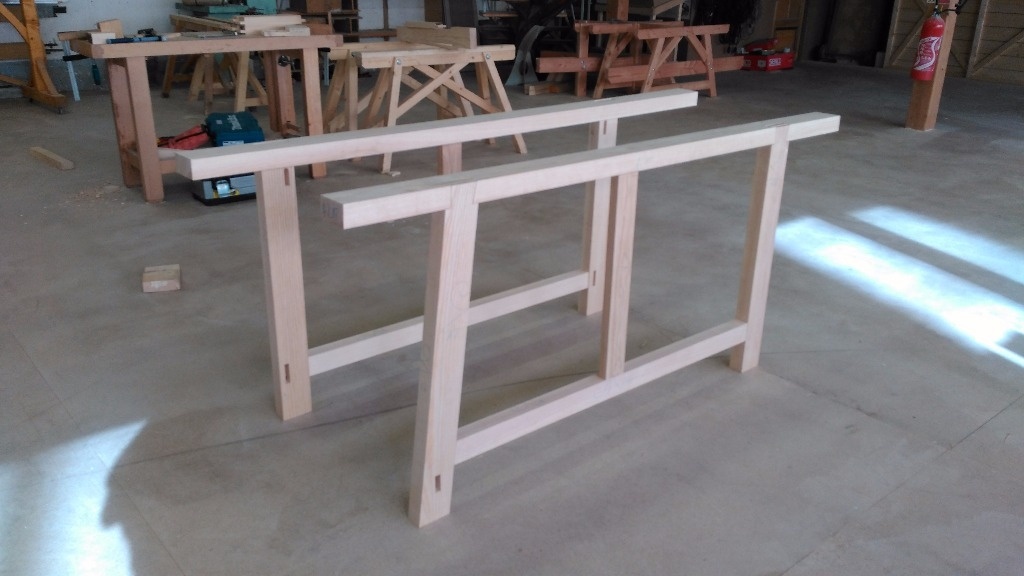

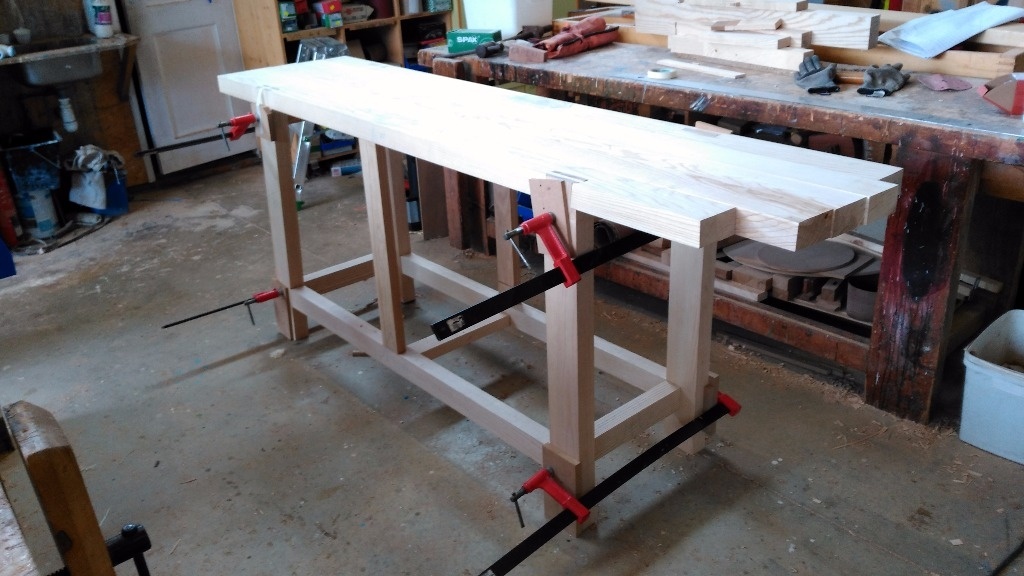

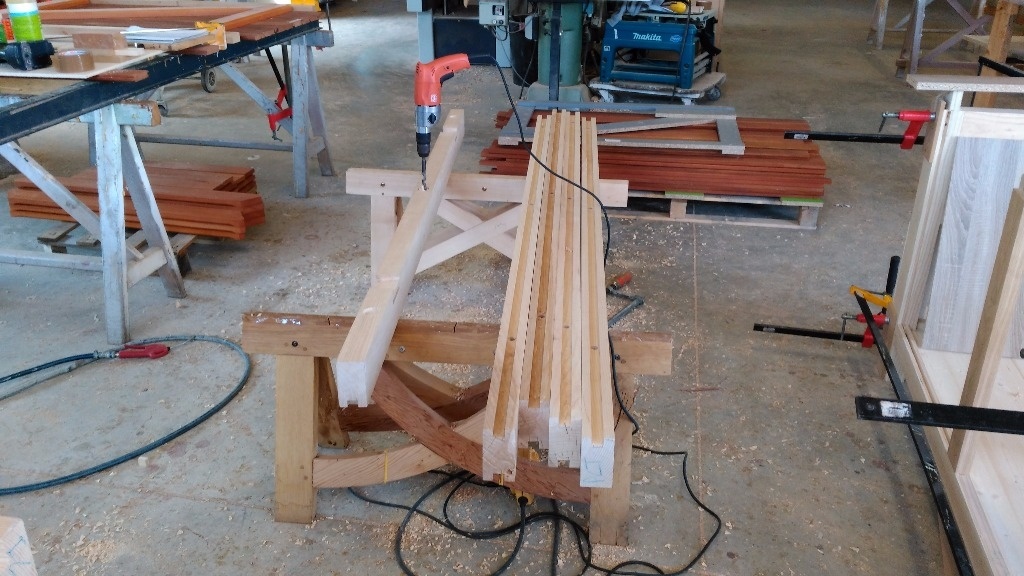

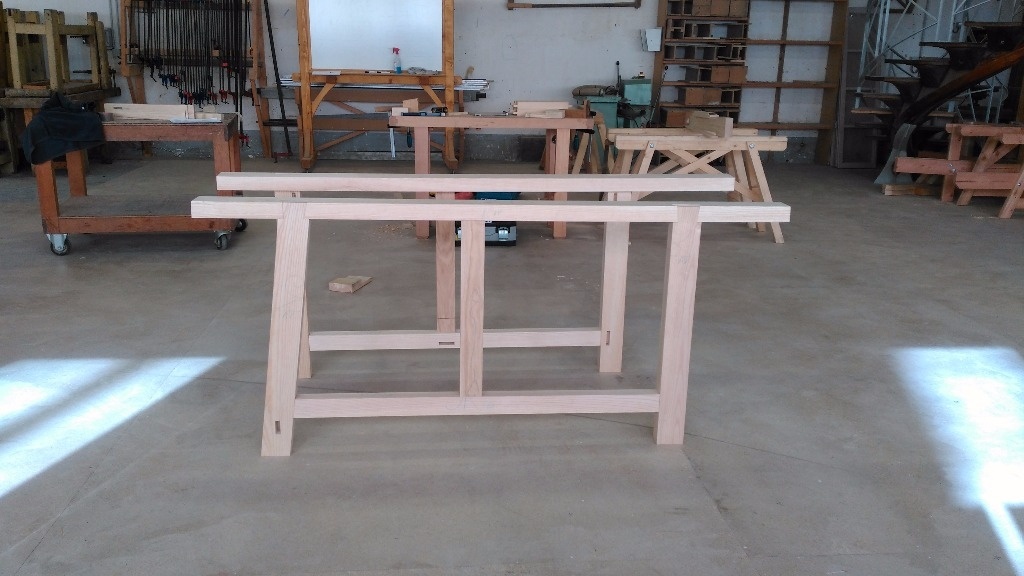

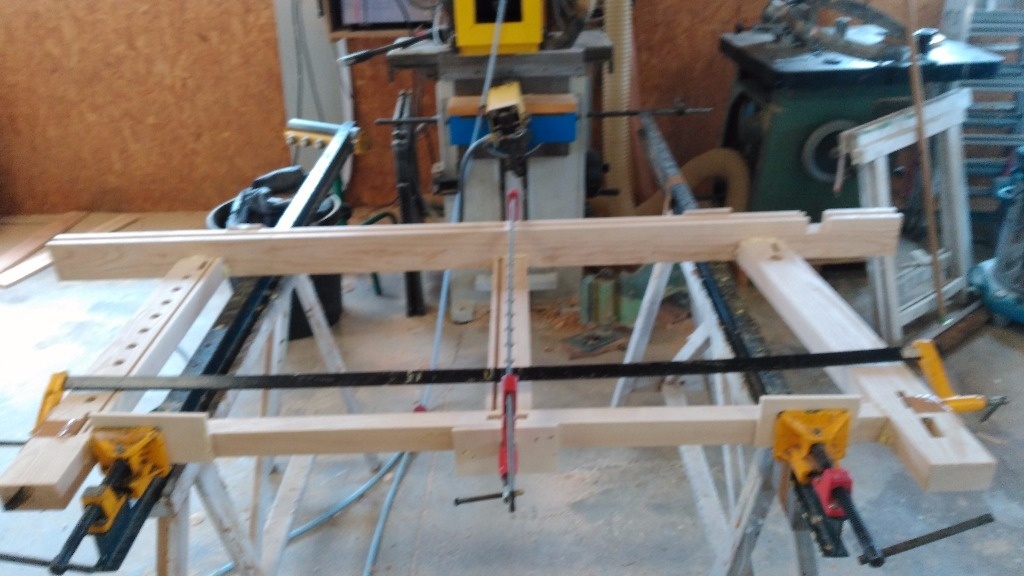

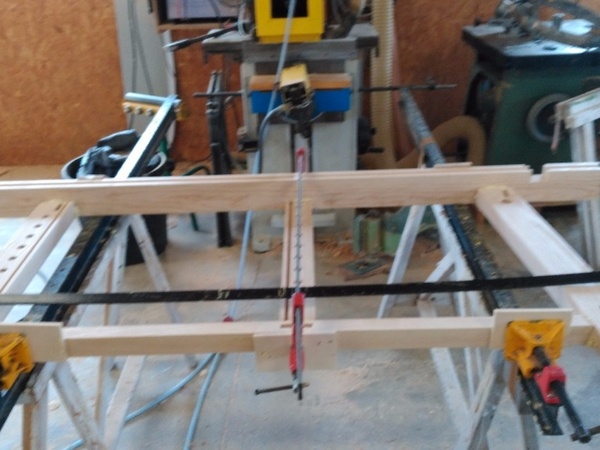

J'ai ensuite assemblé à blanc les faces avant et arrière de l'établi afin de vérifier que tout se montait bien

Publié

Partager

Mise en place des petites traverses et des panneau du placard

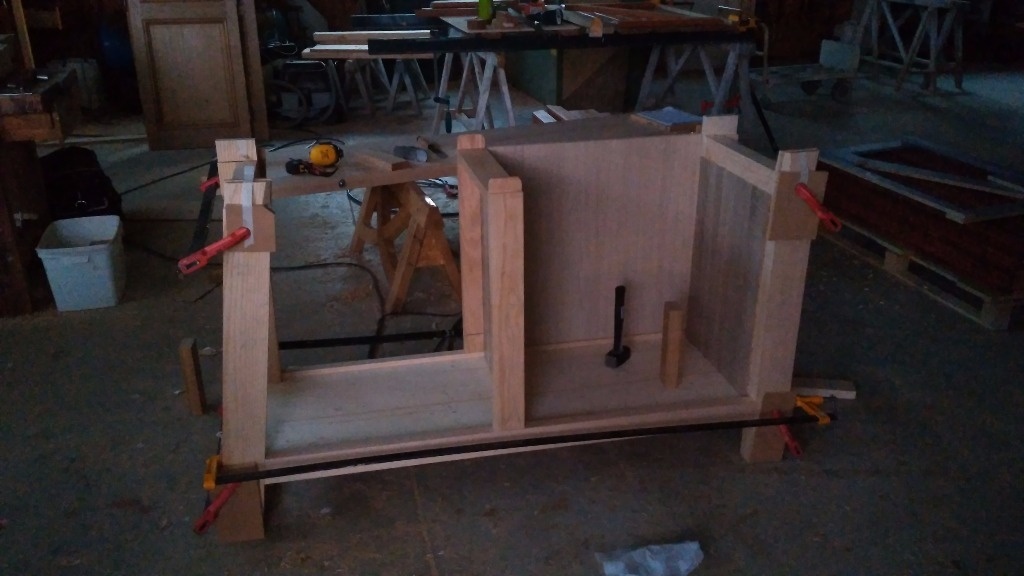

Après avoir assembler les faces avant et arrière je les ai réuni en mettant en place les petites traverses. tout allais bien jusqu'à ce que je m'aperçoive que la traverse basse du coté du pied incliné n'était pas d'équerre à ce dernier. J'ai donc reboucher la mortaise puis je l'ai refaite au bon endroit.

J'ai également réalisé les usinage afin de mettre en place les panneaux des coté du placard ainsi que le panneau du fond.

Le panneau du fond vient se positionner dans une feuillure réalisée dans les traverses basse.
Les panneaux du placard sont assemblé en rainure languettes dans les pieds et les traverse de l'établi.

Publié

Partager

Débit corroyage partie 2

Réalisation du débit et du corroyage des trois dernier morceau du plateau ainsi que des languettes, du guide de la presse et de la griffe

Publié Mis à jour

Partager

Assemblage du plateau

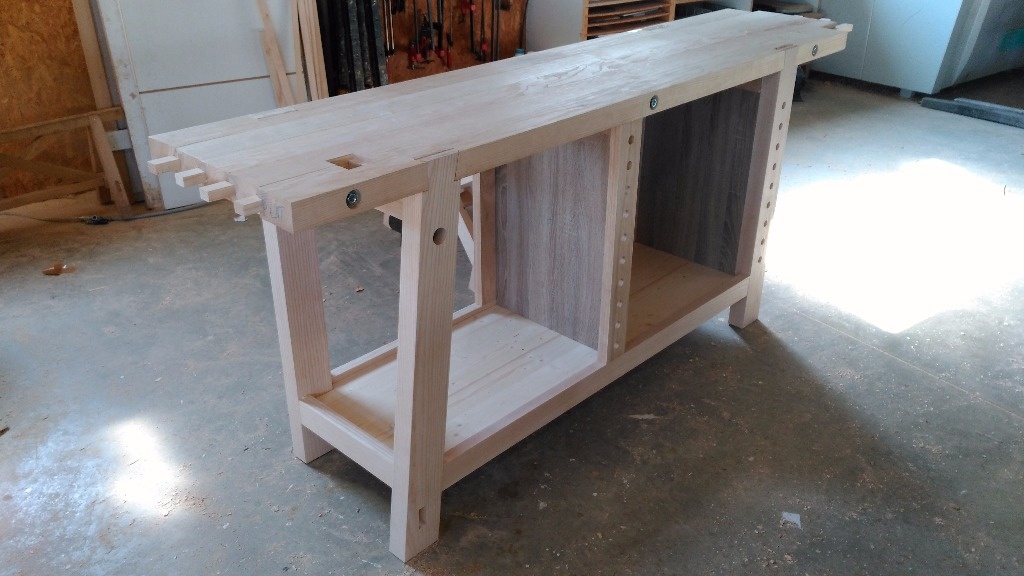

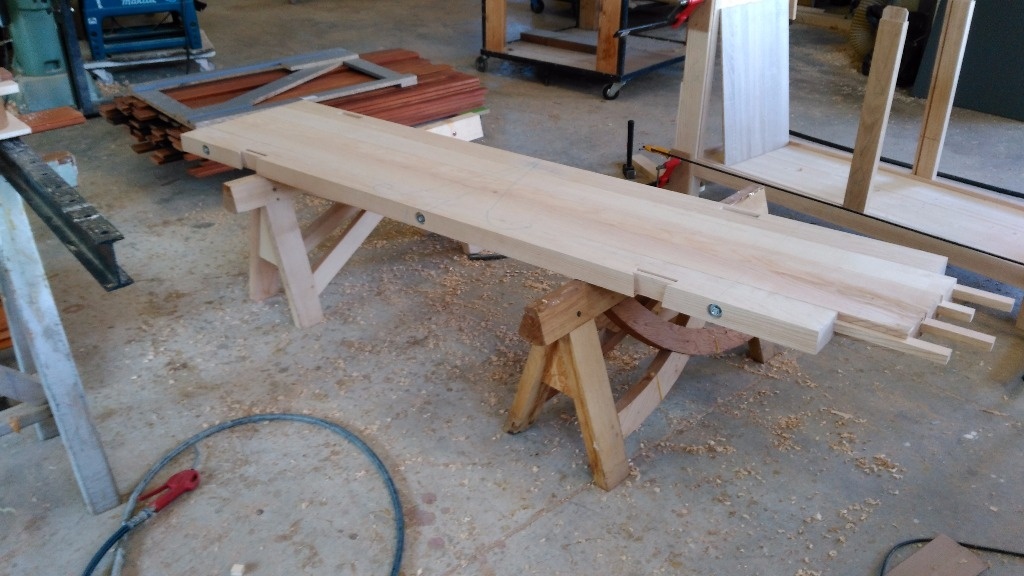

Réalisation des rainures à la toupie dans les 5 morceaux composant le plateau puis ajustage des languette afin de laisser un peu de jeu mais pas trop.

j'ai ensuite mis en place tout les élément du plateau sur le piétement afin de tracer les axes pour percer les morceau afin de mettre des tiges fileté pour serrer le plateau.

Publié

Partager

Entaille pour la griffe

L'entaille pour la griffe se trouve à gauche de la presse entre deux morceau du plateau, (elle n'a pas été tracé sur le modèle sketchup) elle a été réalisée à la scie à format.
la griffe a été réaliser à partir d'un morceau ayant une section supérieur en largeur que l'entaille puis ce morceau a été recoupé à la scie à ruban en diagonale afin de réaliser 2 coins

Publié Mis à jour

Partager

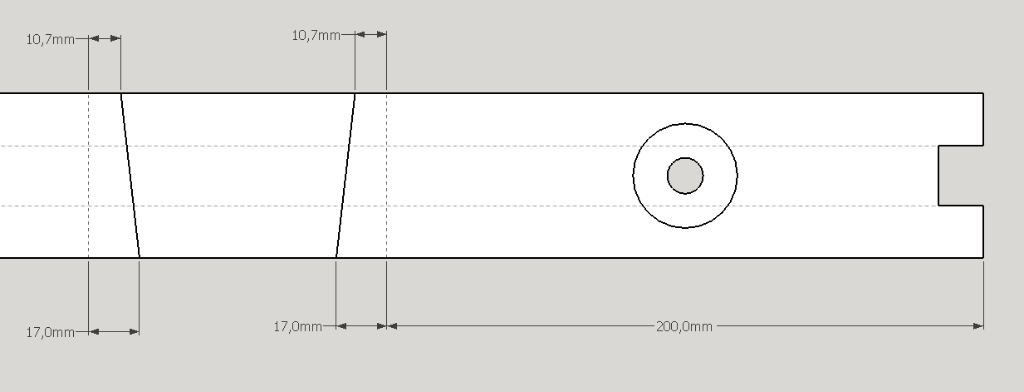

Presse et perçage des pieds avant

La forme de la presse a été réaliser à la scie à format.
Les chant freins ont été réalisé à la toupie et le trou pour la vis a été percer à la perceuse à colonne

Les trous dans le pied droit et le montant intermédiaire on été réaliser à la perceuse à colonne, il ont un diamètre de 22 mm afin de recevoir un tube en inox qui sert de cale en hauteur lors du serrage de pièce longues.

Publié Mis à jour

Partager

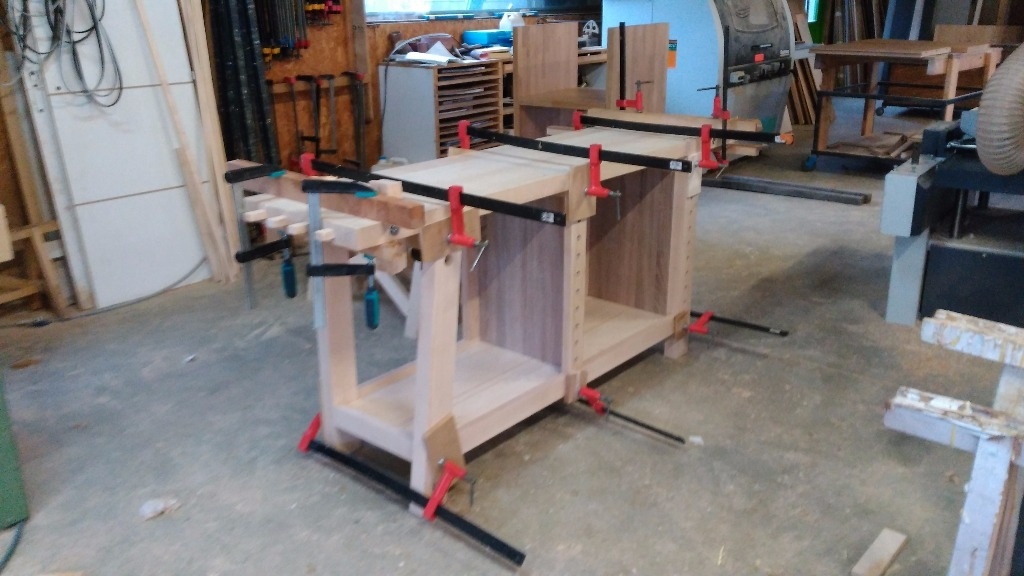

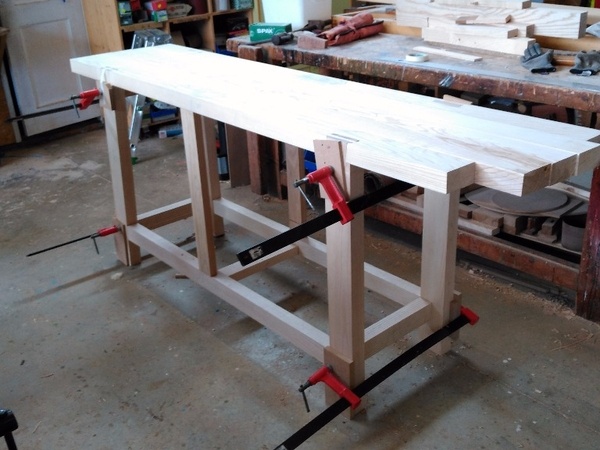

Collage

le collage s'est dérouler en plusieurs étapes.

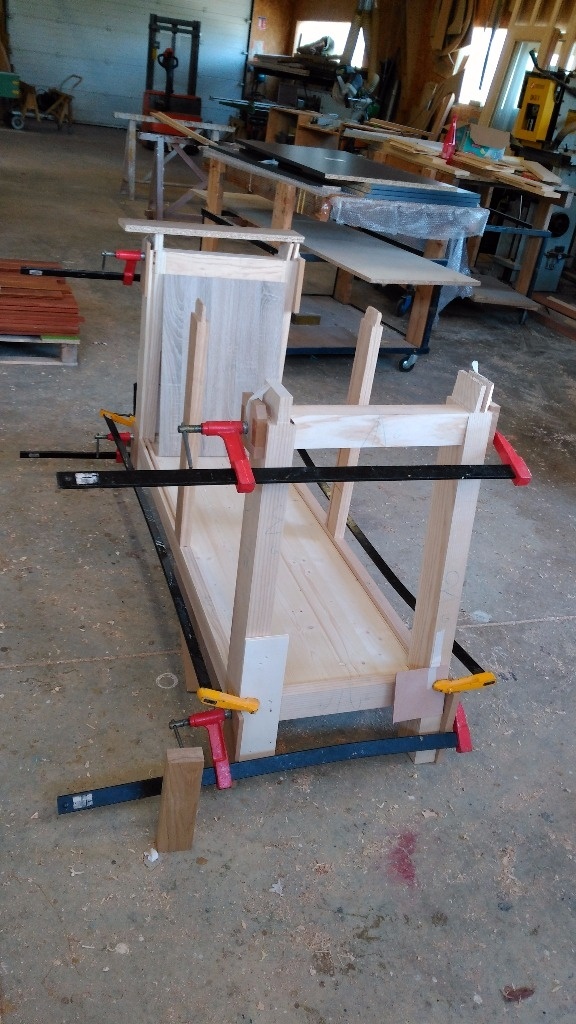

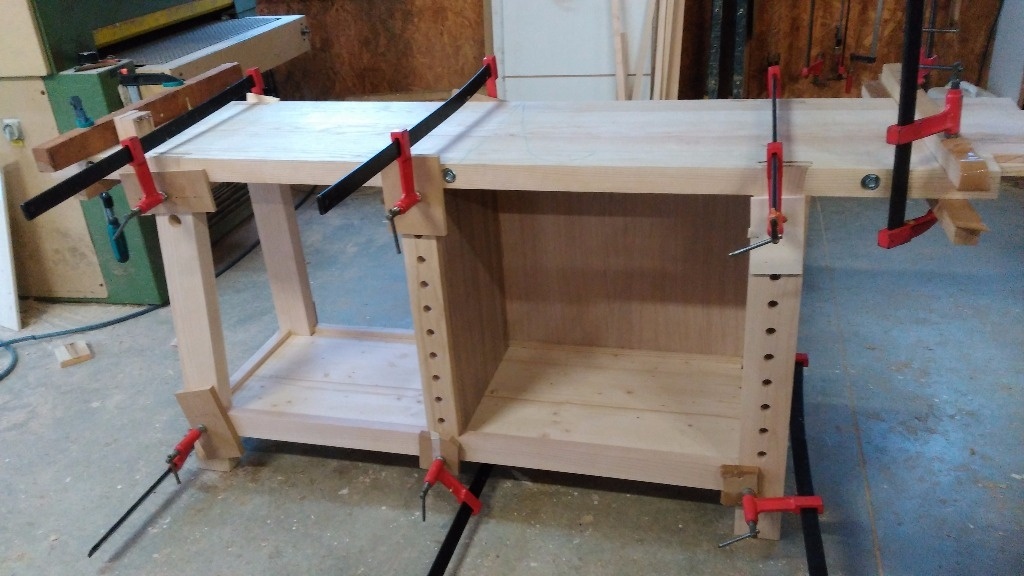

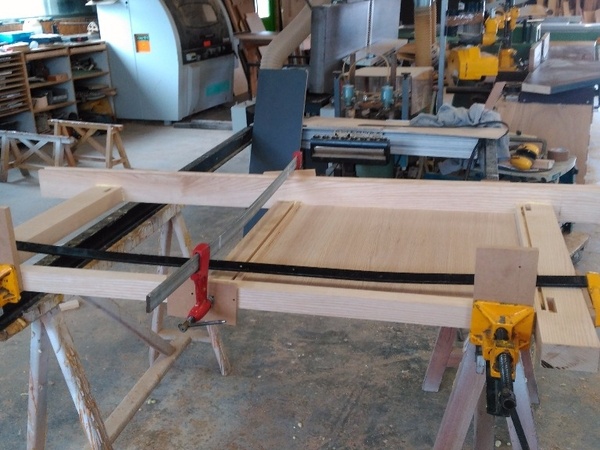

J'ai commencé par coller la face avant

Puis la face arrière avec le panneau de fond du placard

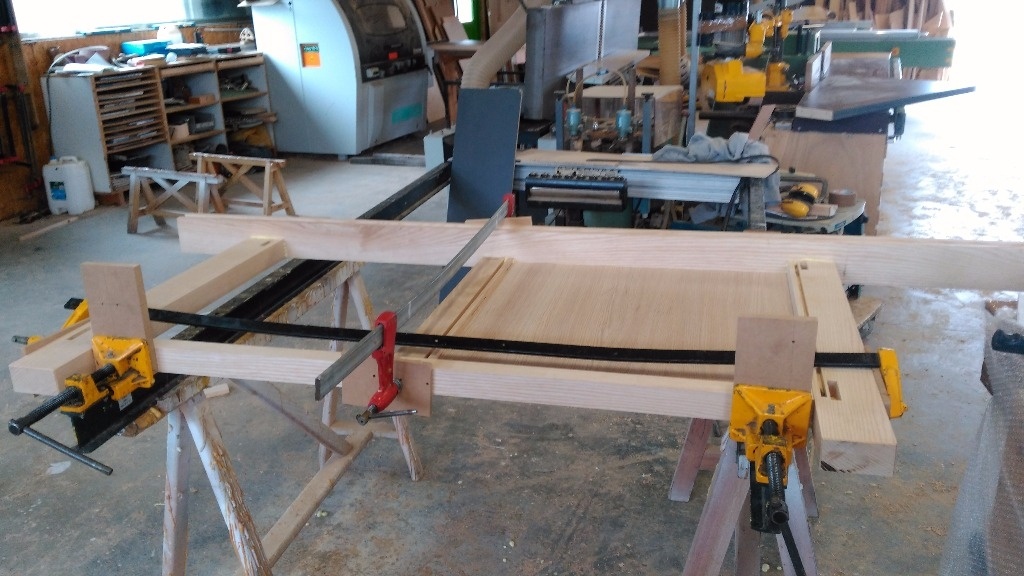

Puis j'ai relié les face avant et arrière, un collage assez complexe et long car il fallait encoller toutes les petites traverse, mettre en place les panneau de coté du placard ainsi que le panneau de la fonçure ainsi que le plateau.
Pour ce collage qui a durée une demie heure, je me suis fait aider et j'ai utilisé de la colle à prise lente.

Publié

Partager

Mise à longueur du plateau et finition

le plateau a été recoupé de long après collage à l'aide d'une scie sur règle.
j'ai ensuite poncé le plateau avec une ponceuse à bande afin de le rendre bien plan puis j'ai réalisé un chant frein sur tout le pourtour supérieur du plateau

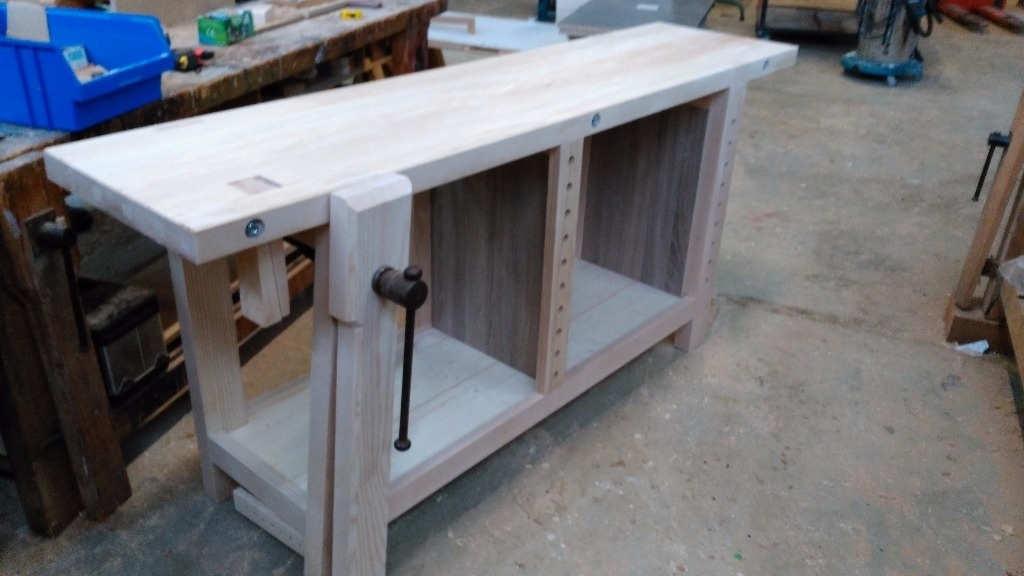

mise en place de la presse puis mise en service de l'établi.

Publié

Partager

A venir

mise en place des portes du placard ainsi que d'un ou deux tiroir je ne sais pas trop encore

Publié

  Ce pas à pas présente un projet en cours de réalisation.

Contenus associés

On en parle ici

MatthieuDesbois a publié le pas à pas "Établi en frêne".il y a 5 mois
MatthieuDesbois a publié l'article "Débit corroyage partie 1".il y a 5 mois
MatthieuDesbois a publié l'article "Traçage des bois".il y a 5 mois
MatthieuDesbois a publié l'article "Mortaissage et tenonnage".il y a 5 mois
MatthieuDesbois a publié l'article "Assemblage des faces avant et arrière".il y a 5 mois
MatthieuDesbois a publié l'article "Mise en place des petites traverses et des panneau du placard".il y a 5 mois
MatthieuDesbois a publié l'article "Débit corroyage partie 2".il y a 5 mois
MatthieuDesbois a publié l'article "Assemblage du plateau".il y a 5 mois
MatthieuDesbois a publié l'article "Entaille pour la griffe".il y a 5 mois
MatthieuDesbois a publié l'article "Presse et perçage des pieds avant".il y a 5 mois
MatthieuDesbois a publié l'article "Collage".il y a 5 mois
MatthieuDesbois a publié l'article "Mise à longueur du plateau et finition".il y a 5 mois
MatthieuDesbois a publié l'article "A venir".il y a 5 mois
Zeloko


Merci pour tous ces détails !

Pierro


Tu ne prévois pas de presse latérale ? Quel est l'intérêt des pieds en biseau ? Cela aurait-il un impact sur la stabilité de l'ensemble ?

MatthieuDesbois


le pied incliné permet de pouvoir serrer une porte par le bout en la posant sur des cales se positionnant dans les trous du montant inter et du pied.
cela permet d'avoir une plus grande surface de serrage
