Construction d un escalier louis XIV débillardé à balustres chantournés droits et rampants

Construction d un escalier louis XIV débillardé à balustres chantournés droits et rampants

Voici les détails de fabrication de cet escalier ,les photos sont extraites depuis des vidéos misent en numérique , cela explique la mauvaise qualité hélas des tirages , mais néanmoins illustre bien la chronologie d exécution de l ouvrage .
Il y a quelques étapes qui n ont pas été filmées ,dommage !!!
Je vous livre donc un condensé le plus complet possible .

L aventure à commencée , quand il m a fallut étudier la fabrication d un ouvrage situé dans un univers rustique ,ma salle à manger salon (60 m2) ,surmontée d une mezzanine périphérique laissant un jour de 4 mètres sur 4,7 mètres en son centre .

Il fallait un escalier de gros cubage pour remplir tous ces vides

Mes premières réflexions , m ont amener à faire un escalier balancé style louis XIII /XIV (balustres chantournés droits et rampants).
Puis vint l étude proprement dite , ou au moment de tracer la ligne de foulée au compas sur la vue en plan , depuis l axe je me suis prêter à rêver en traçant aussi le limon courbe au compas !!!

Trop tard je ne pouvais plus reculer , de plus je n avais jamais fait de limons débillardés massif à taille réelle monoxyles .

Ayant déjà fait des noyaux , du lamellé collé ,et connaissant les principes et techniques de la courbe , donc en avant !!
Pourquoi faire un escalier comme chez les autres !! Faire un escalier que l on aurait jamais eu la chance de concevoir au boulot , c était le top !!

Liste des articles

Mis à jour

Partager

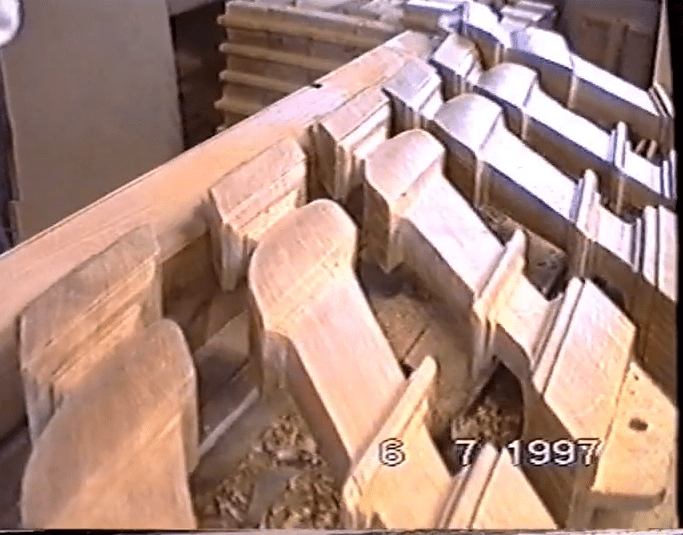

Les balustres

Le débit et corroyage et tenonnage des balustres droits

D après l étude , les blocs capables était imposants , et pour cela , il y avait une poutre sommier de plafond à la française que l on devais changer ( environ 6 mètres x 40 cmm x 40 cm ) , et le centre entre les entailles me laissait 20 cm de bois , donc compatible . Donc au final je me retrouve à faire un ouvrage ,tout en vieux bois !

Le démontage de cette poutre devait avoir lieu dans plus d un mois , donc pour ne pas perdre de temps , j ai décidé de commencer par les balustres .
Apres calcul sur l étude , j ai trouvé 56 balustres droits et 7 rampants ,section de 120 mm X 80 mm corroyés ,pfuuuuuuuu je suis givré mais j aime cela !!!!!!

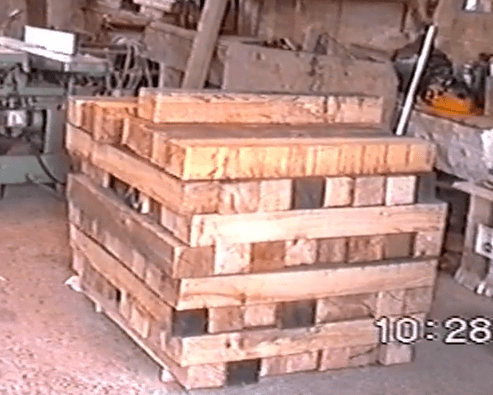

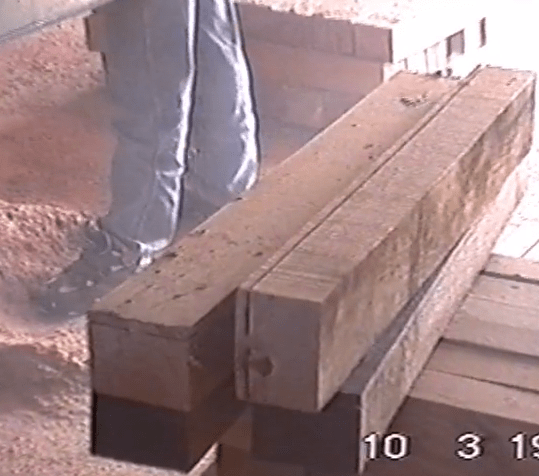

J ai fait débiter les pièces dans des plateaux de chêne ancien 100 mm (60 an de sciage).

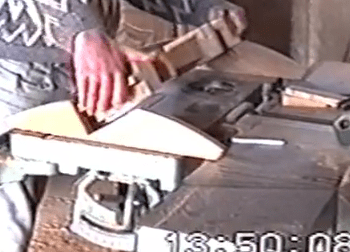

En premier lieu , il m a fallut dégrossir à la scie circulaire puis couper l âme centrale restante à la scie à ruban , car ma pauvre combinée luren 260 aurais pas aimer ,les bois étant lourd et dur comme du bois lolll .

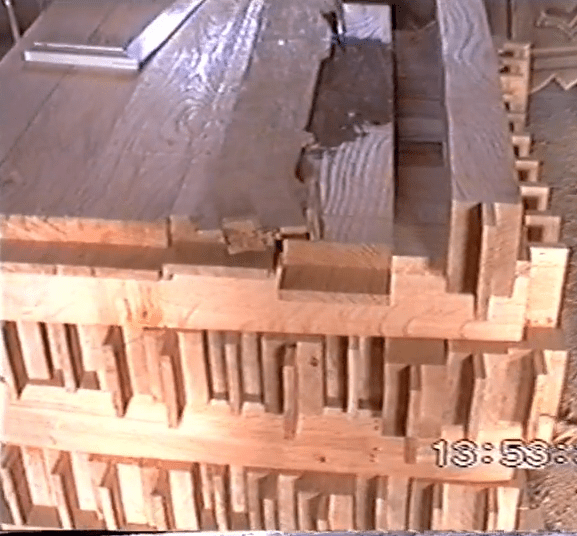

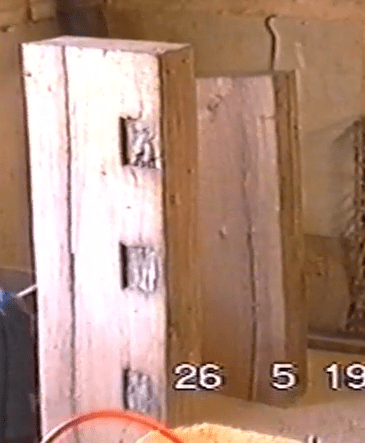

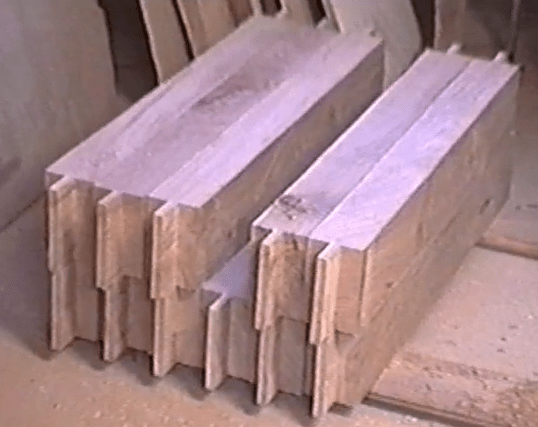

Apres avoir dégrossi et corroyé (plusieurs heures) , j ai exécuté les tenons des balustres droits pour qu ils soient calibrés avant chantournage .

le façonnage des balustres droits

Apres avoir tracé mon profil de champs des balustres et exécuté un gabarit de traçage , j ai commencé l usinage de mon tas de bois !!!

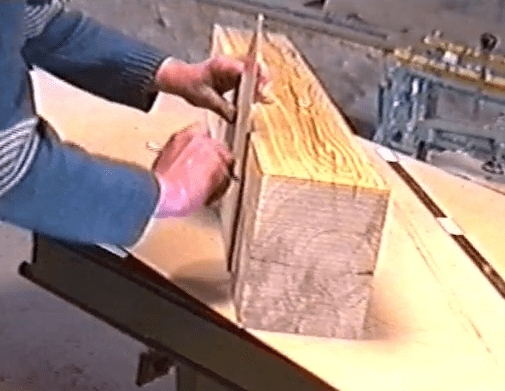

1 On trace sur le champs le profil .

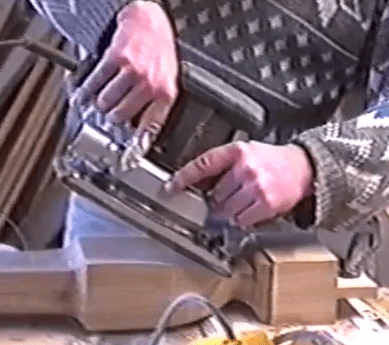

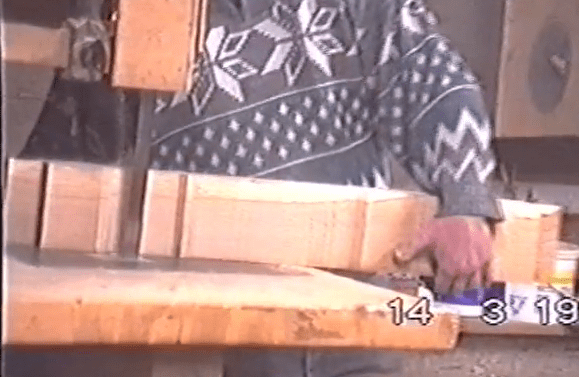

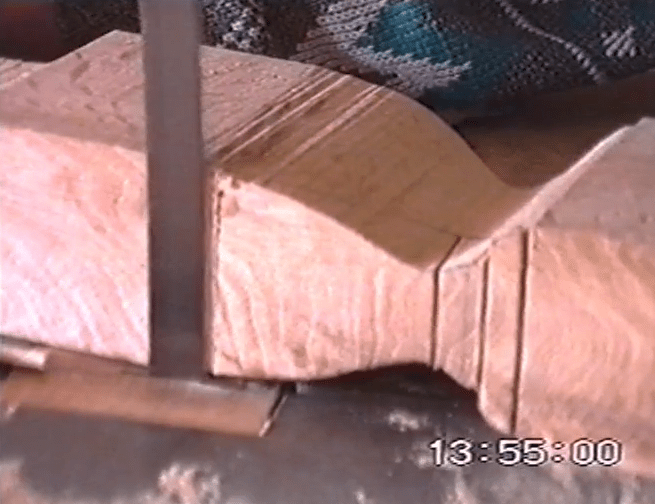

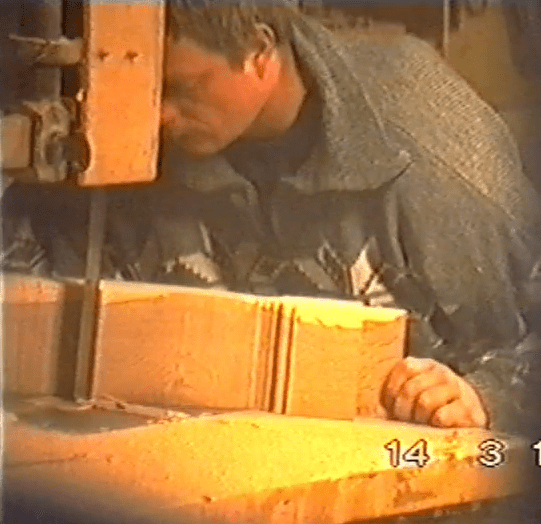

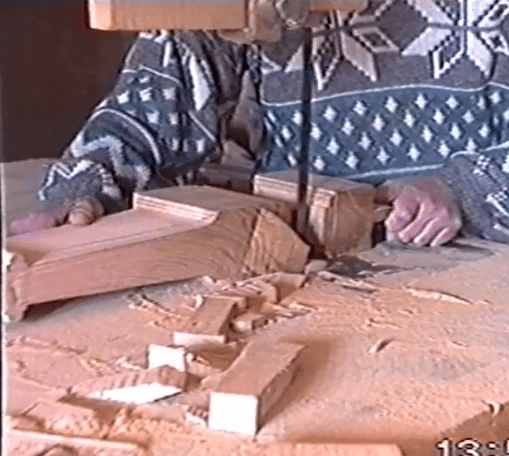

2 On chantourne les faces depuis les champs à la scie à ruban .

Du 120 mm à chantourner , c est long , et la lame de scie n avale que 4/5 balustres (complètement chantournés) environ avant de la réaffûter .Bref ça couine !!!

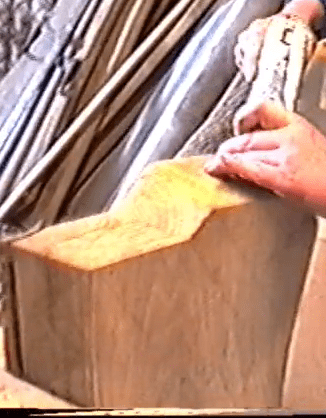

3 On place le balustre dans des cales de devers , puis au compas on trace l arête de moulure qui sera le tracé à chantourner .
4 On découpe ensuite les champs .

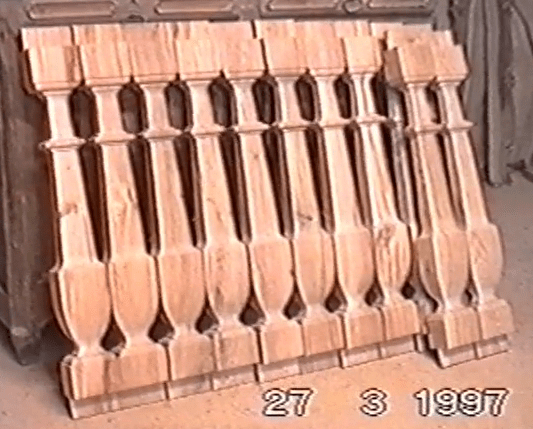

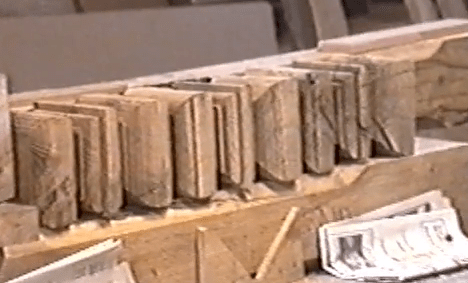

Il faut compter une moyenne de 8 balustres complètements chantournés brut par jours (8 h) .

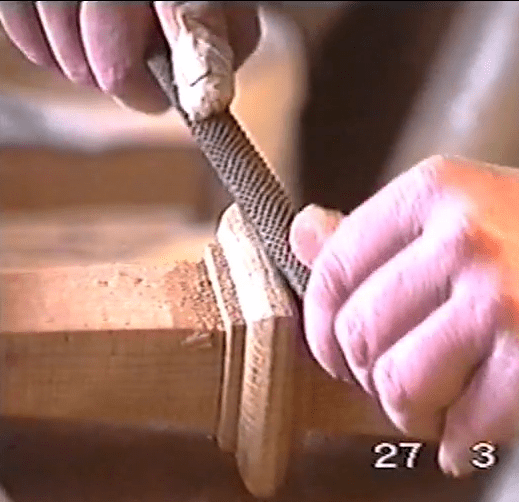

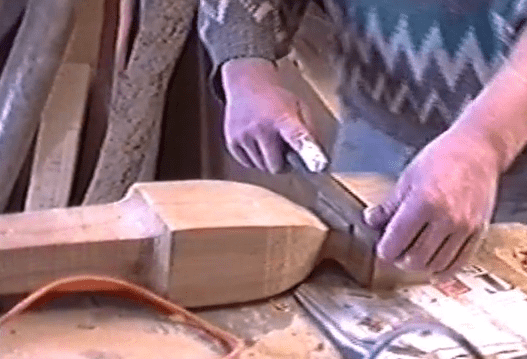

Apres avoir tout chantourné , évidemment on fini râpe , lime et on pooooooonce !! ces p........... de balustres !!

En moyenne 4 par jours ( c est très long) .

Publié Mis à jour

Partager

Tracé de l épure

Enfin la grosse poutre à été démontée et se trouve chez mon ancien patron et amis "maitre jacques" .
Les balustres droits étant terminés (ouf!!! je commençait à en rêver la nuit !!) , j attaque l épure de l escalier .

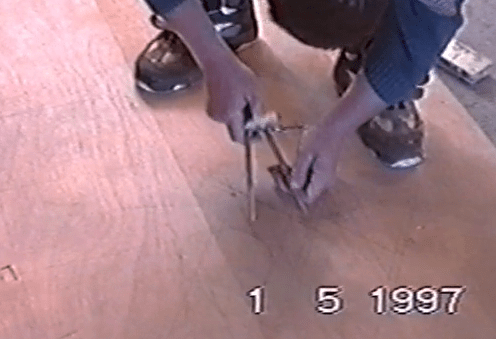

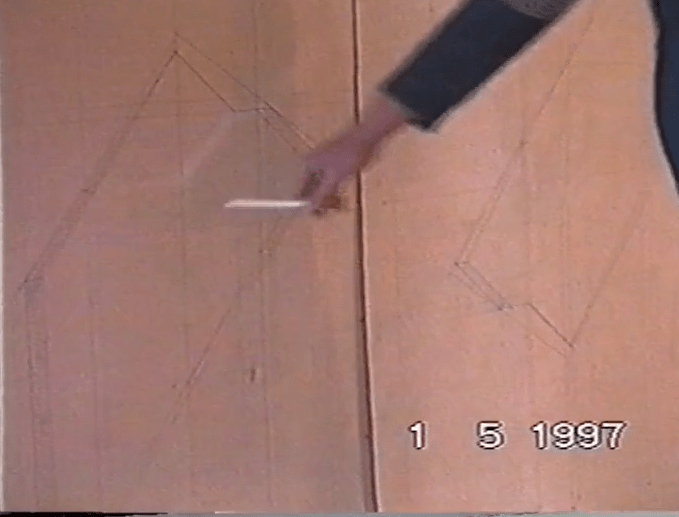

Moment crucial de la taille d un escalier , j ai la chance de pouvoir m installer dans la pièce ou il sera posé et à l aplomb de son propre chevêtre !

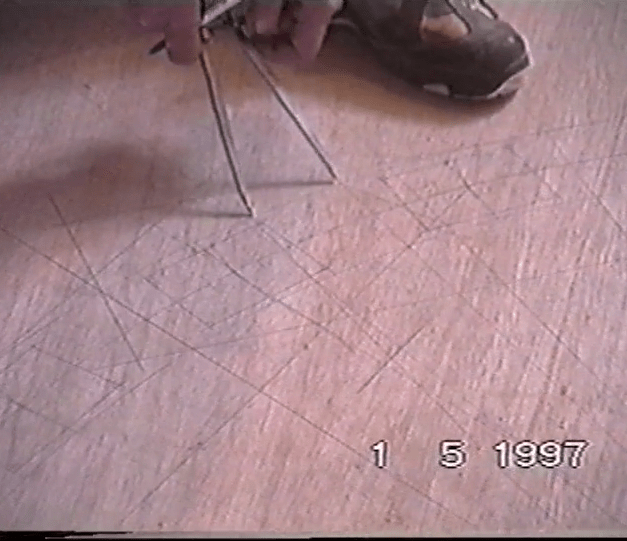

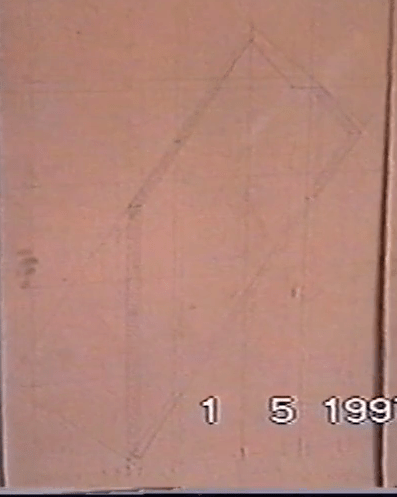

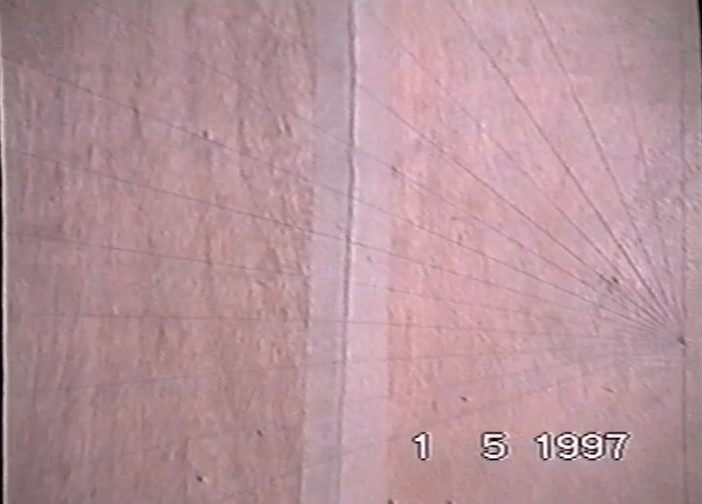

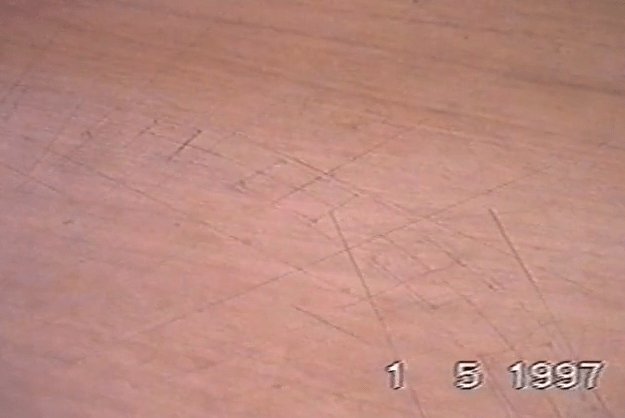

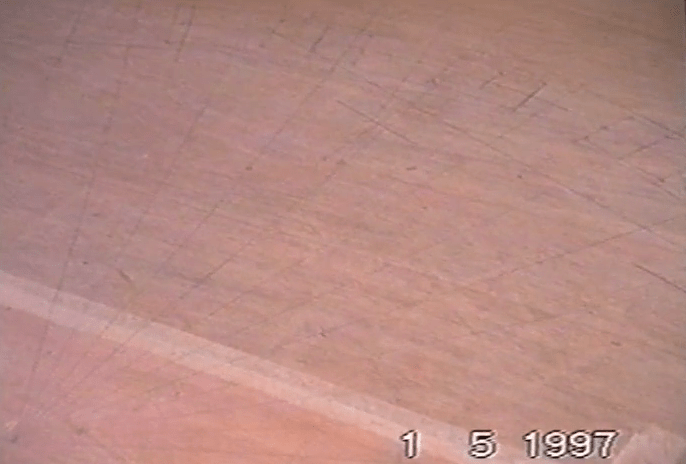

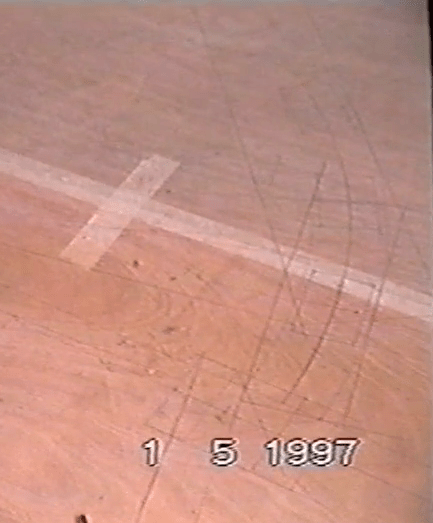

Le tracé d épure se fera sur deux feuilles de cp 5 mm (305 X 185) scotchées .
ma cage n étant pas d équerre , en tablettant les parois j ai pile mon angle des murs d echiffre.

J aurais aimer vous donner plus de photos claires , mais c est tout ce que j ai put extraire d exploitable .

Ensuite , depuis la vue en plan , on extrait sur des panneaux (isorel dur de 5 mm) les portions utiles des courbes à élever .
Depuis les extrait , on trace par projection les élévations , puis en traçant tangent aux élévations nous obtenons la largeur et longueur des blocs capables , que nous pouvons ainsi débiter et corroyer .

1 bloc de 700 X 320 x 145 mm (portion de limon départ).
1 bloc de 650 x 320 x 140 mm (portion de limon arrivée).
2 blocs de 1000 x 340 x 185 mm (les 2 portions intermédiaires).

1 bloc de 700 x 155 x 145 mm (portion de main courante départ).
1 bloc de 650 x 150 x 140 mm (portion de main courante arrivée).
2 blocs de 1000 x 160 x 185 mm (les 2 portions intermédiaires).

y a qu à !!!!!!!!!!!!

Publié Mis à jour

Partager

La main courante ,débit ,traçage, corroyage et montage brut

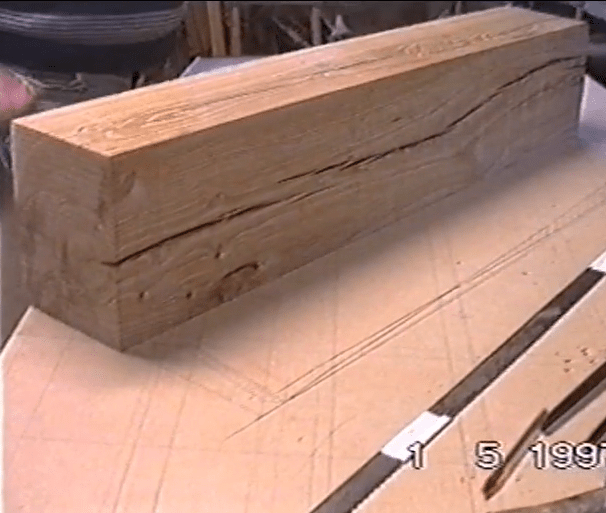

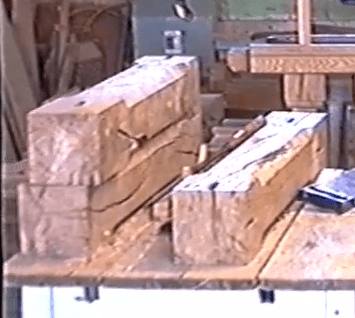

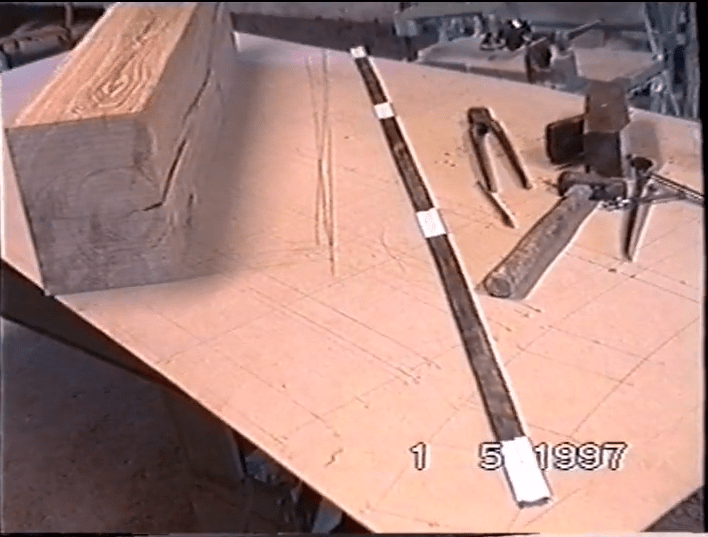

Tracé des blocs capables

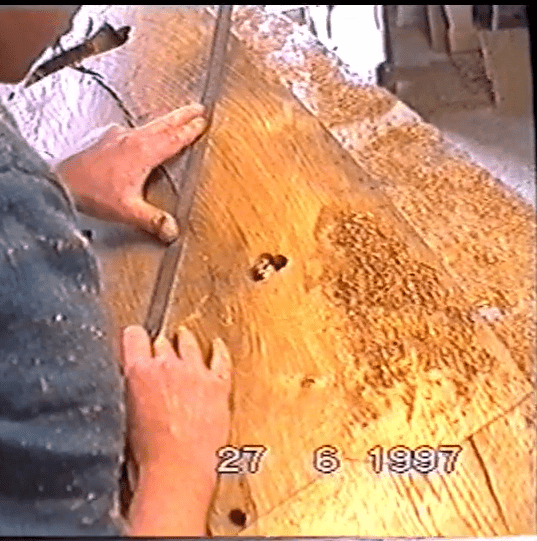

Que ce soit le traçage des limons ou des main courantes , on part de la même épure , se plaçant dans la partie haute de l élévation pour les mains courantes .

Il faut aligner les blocs sur l élévation aux tracé de ceux ci , puis à laide d une pièce carrée , on relève toutes les génératrices nécessaire depuis l épure sur les deux faces de celui ci .

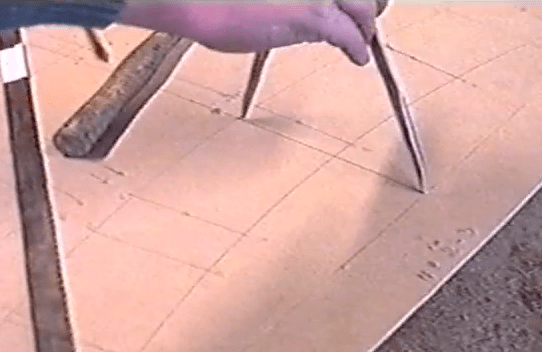

Ensuite , au compas (balustre type stanley) , nous prenons les écarts correspondants au creux de la courbe , pour les transférer sur le bloc .
enfin à l aide d une cerce on trace suivant les points les calibres rallongés des courbes qui serviront de tracés précis d usinages .

Il y a intérêt de n être pas dérangé pour ces étapes !!! même le cameraman ne devais rien dire !!!

Exécution de la main courante

Helas, ici pas de photo de la taille des blocs , ni de l assemblage des portions .

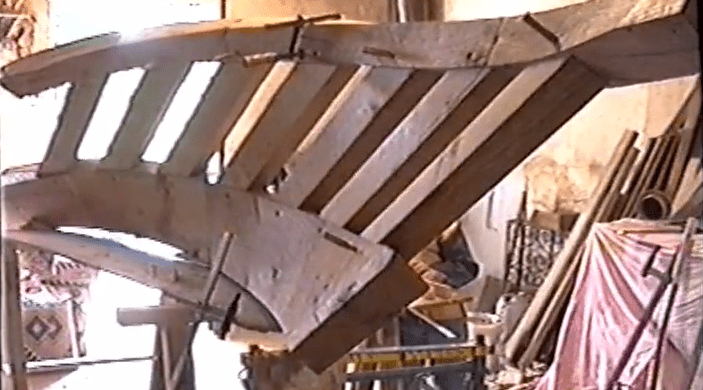

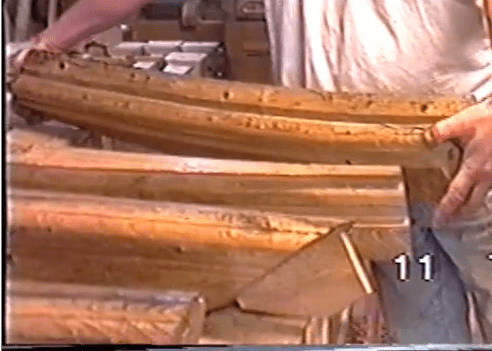

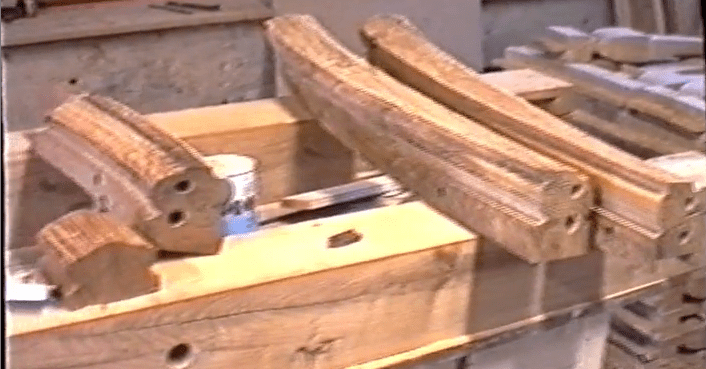

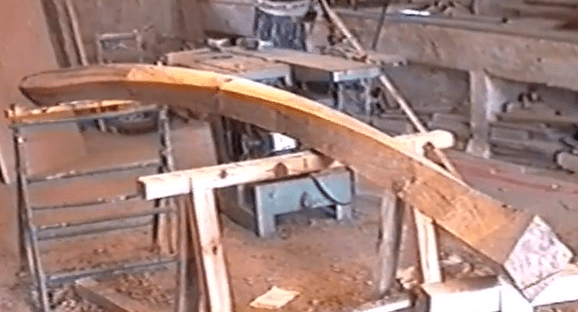

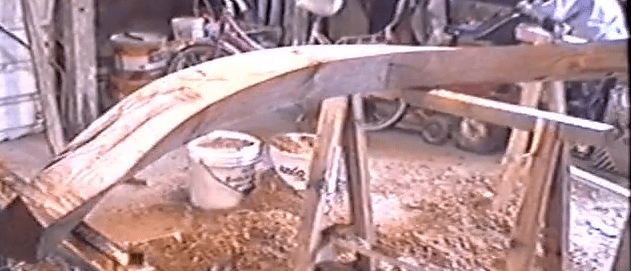

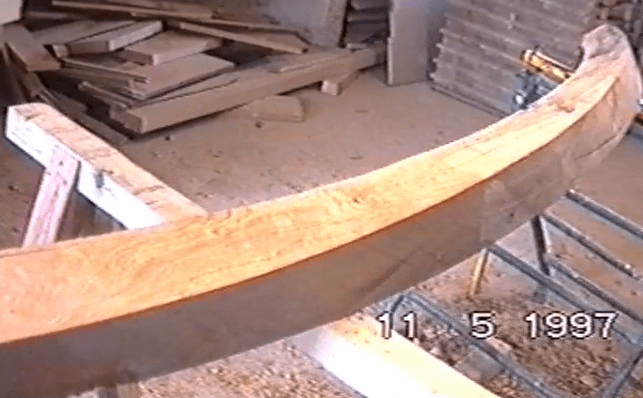

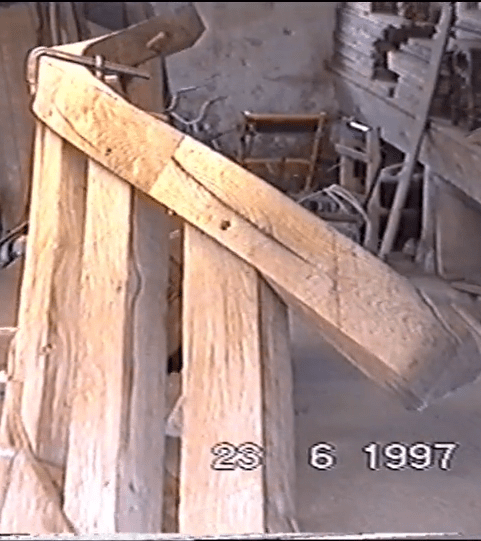

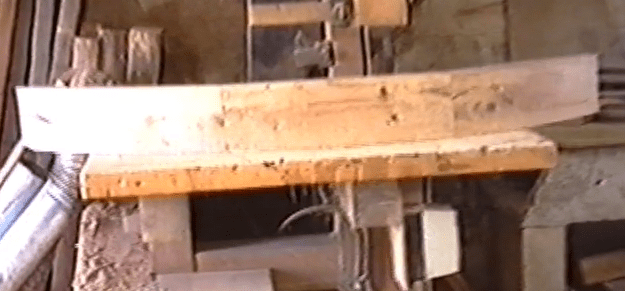

Juste la main courante débillardée finie brute avec les portions assemblées .
coupes droite , depuis l épure , gougeons métalliques et tige filetée de 18 mm de diamètre .

Les écrous ont été noyés judicieusement sous des futur balustres .

Publié Mis à jour

Partager

Le limon ,débit ,traçage, corroyage et montage brut

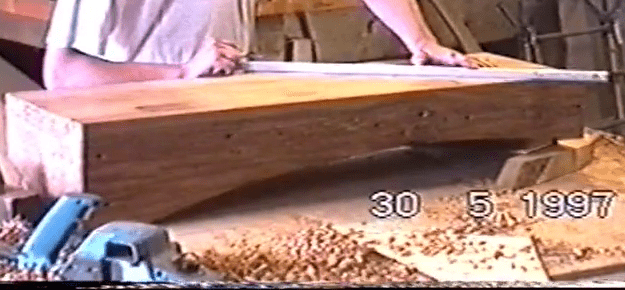

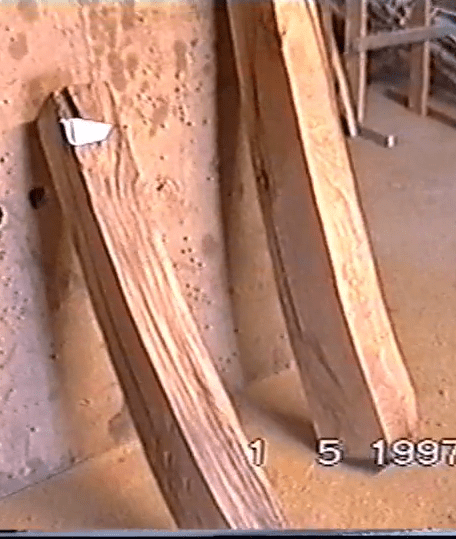

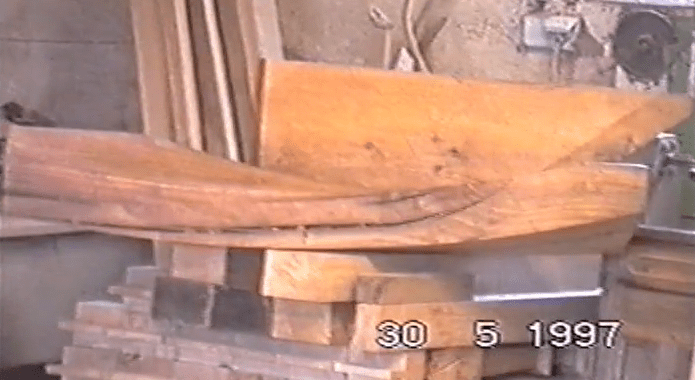

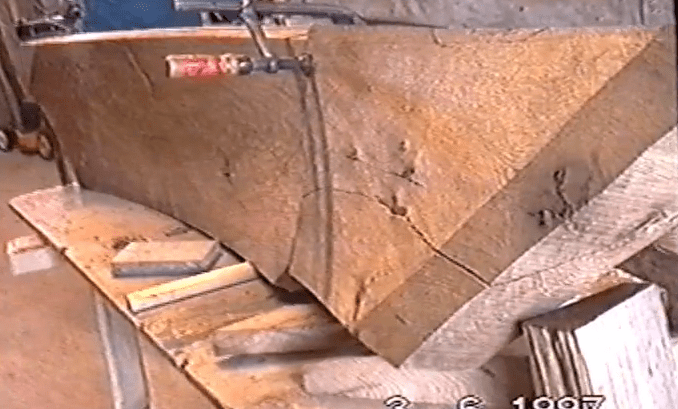

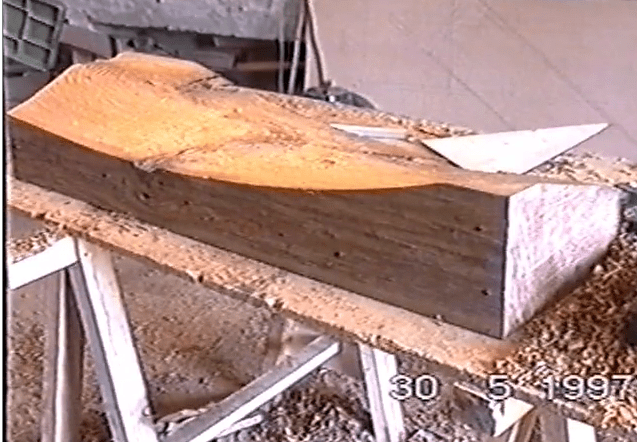

Corroyage des portions du limon

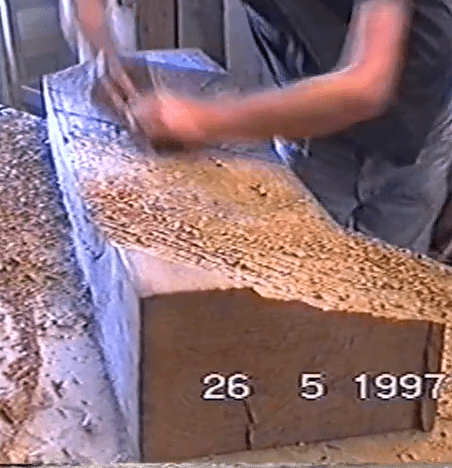

Apres traçage (vu plus haut) des blocs , il faut les tailler !! N ayant pas la chance de posséder une scie pendulaire radiale , ce sera à l "ancienne" !
Il est vraiment tombé sur la tète le francomtois ce coup ci !!!

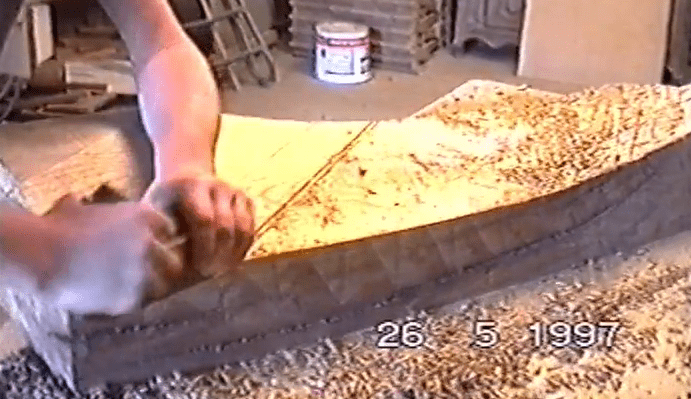

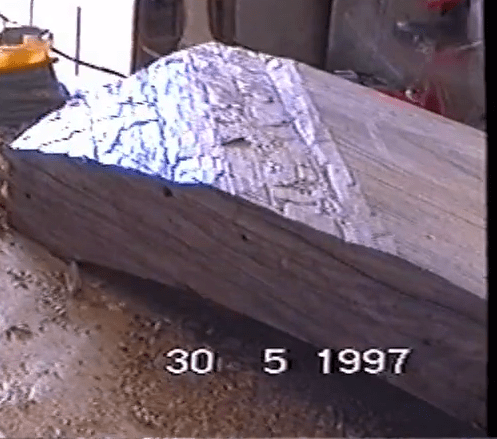

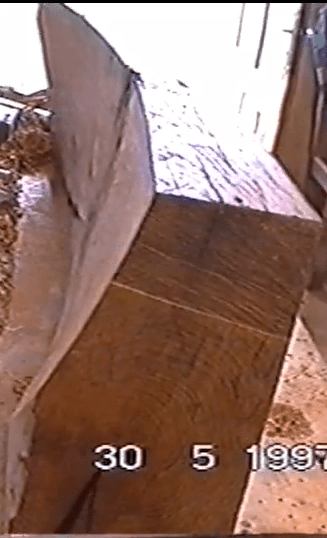

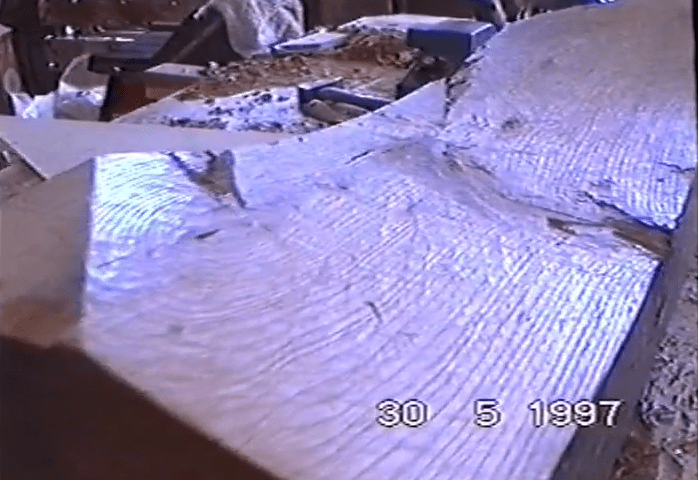

Face concave :

Nous commençons toujours par la partie concave du bloc , pour ce faire ,on commence par tracer des aplombs , puis on fait une série de trait de scie de profondeurs différentes en fonction de ce que nous donne le tracé ,

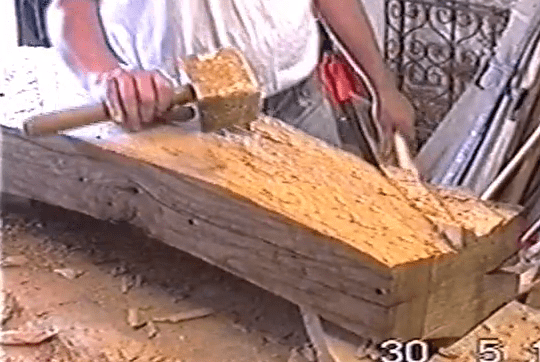

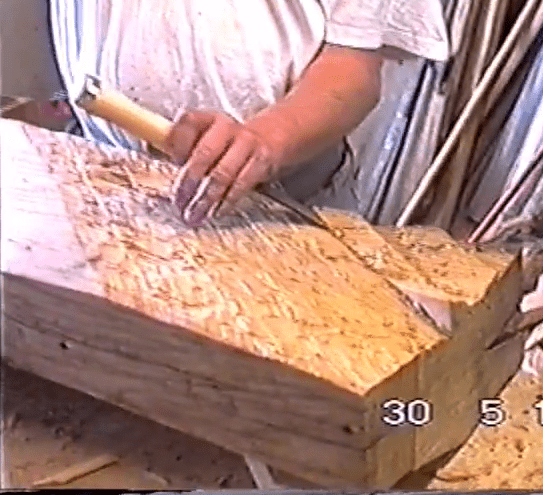

Puis à l aide d un gros ciseau à bois nous faisons sauter les portions de bois chute données par les traits de scie pour dégrossir l ensemble de la face courbe .

Enfin au rabot à débillardé , nous corroyons cette face (parfois 3 cm de bois à raboter dans un chêne sec depuis 400 ans ) hargggggghh 😂

Une fois les traits du calibre rallongé approché et les aplombs droits à la règle , la face courbe est finie brute de corroyage .

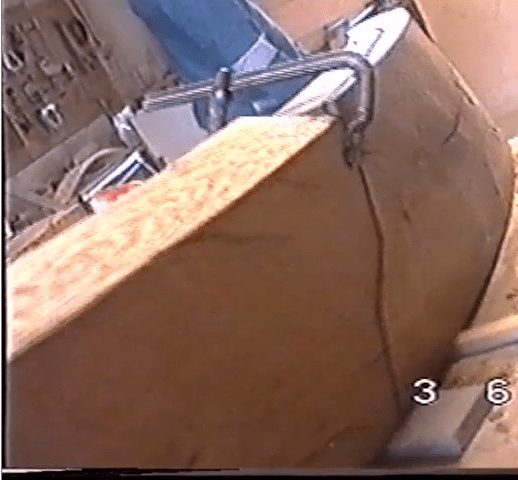

Face convexe :

Apres avoir retourné le bloc , on le cale .

Même procédé que pour les faces concaves , on fait une série de traits de scie aux aplombs , puis on dégrossi au ciseau à bois .

Enfin ,cette fois à l aide d une demi varlope (stanley) on dresse les faces convexes .
Dés que le tracé du calibre rallongé est approché et que les aplombs sont droits à la règle ,la face est finie corroyée brute .

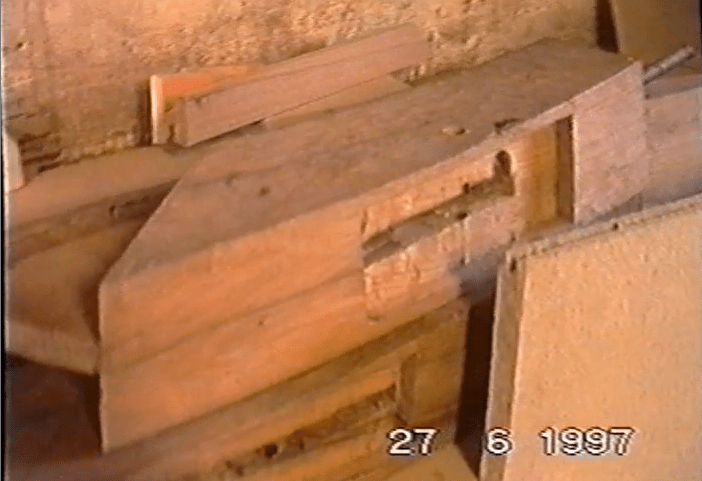

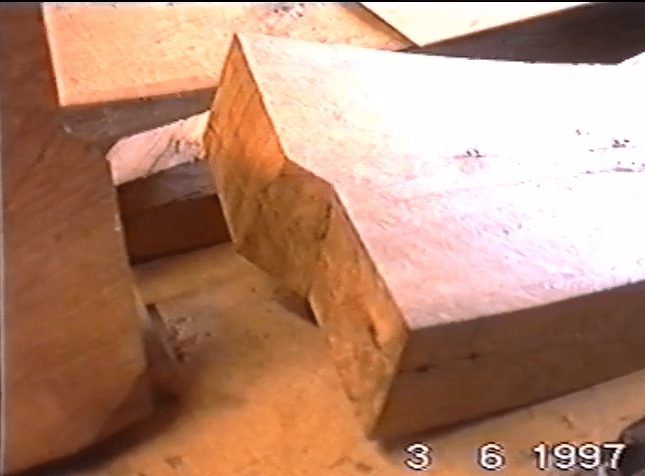

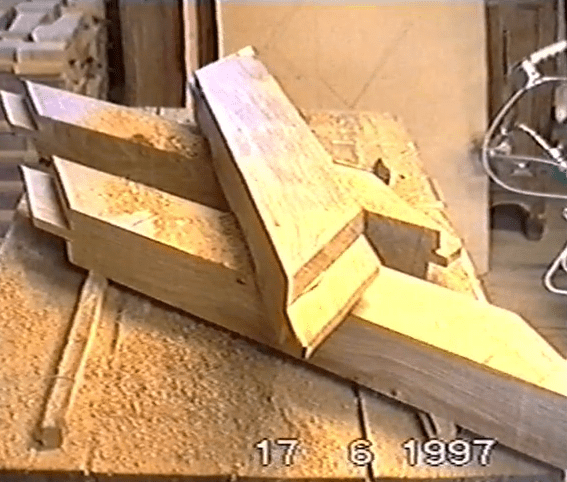

Assemblage des portions de limon avec joints à crochet

Ce principe ancestrale , est le plus aboutit en terme d art de l escalier , il permet d avoir deux coupes droites au façonnage séparées par un repos trapézoïdale , puis on y perce des alésages pour incorporer des gougeons et une tige filetée .
On s arrange pour noyer les écrous dans les entailles de marche pour les cacher .

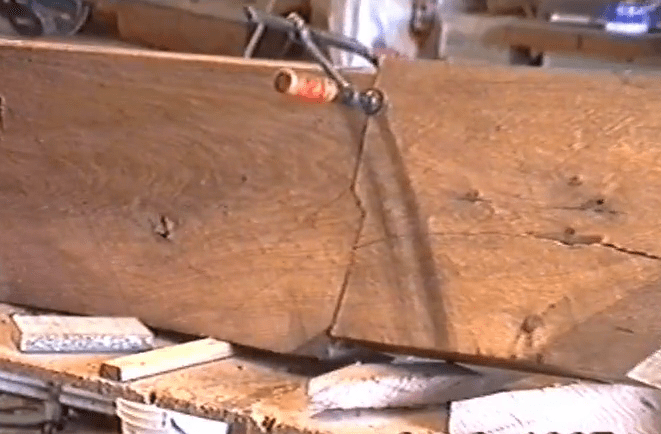

si dessous le premier joint brut de sciage avant ajustage au rabot et ponceuse (fait à la scie égoïne futée comme un rasoir).

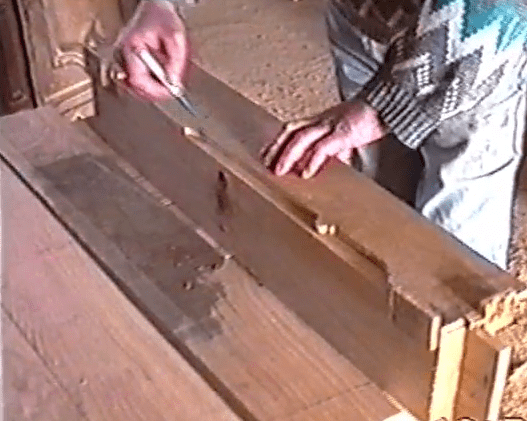

Une fois les portions assemblées entre elles , j ai tracé à l aide de la cerce les lignes de tracé pour débillarder les champs du limon .

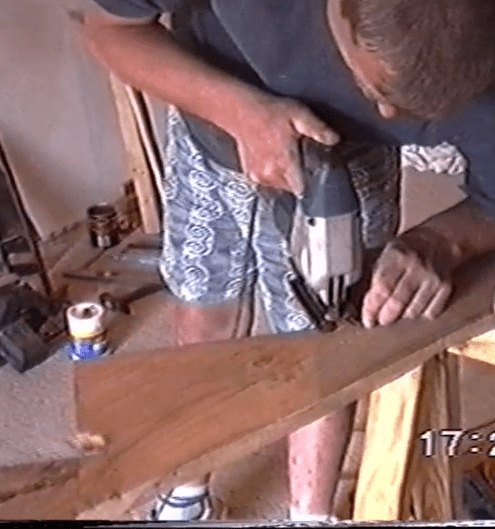

Enfin en faisant une serie de trait de scie , puis en enlevant les parties chutes , j ai corroyé à l aide du rabot à débillardé les champs proprement dit .

Publié Mis à jour

Partager

L echiffre ,assemblages et montage brut

Assemblage et entaillage des balustres rampants

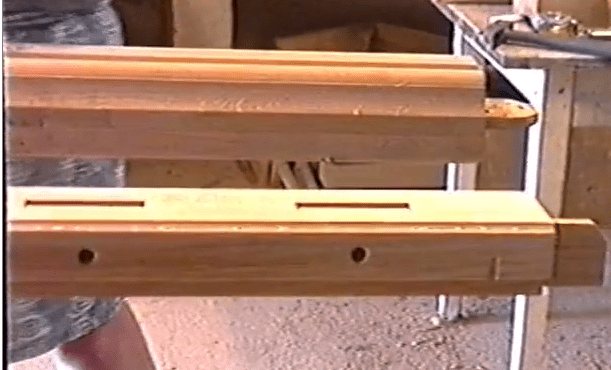

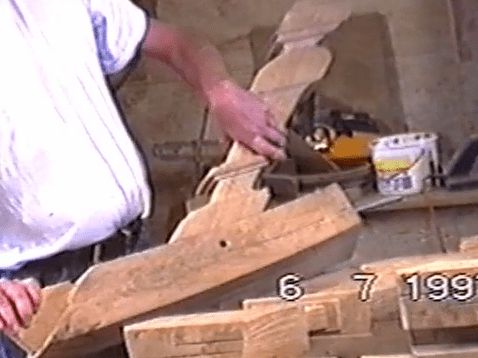

La première étape, a été de façonner les tenons sur les balustres rampants bruts .

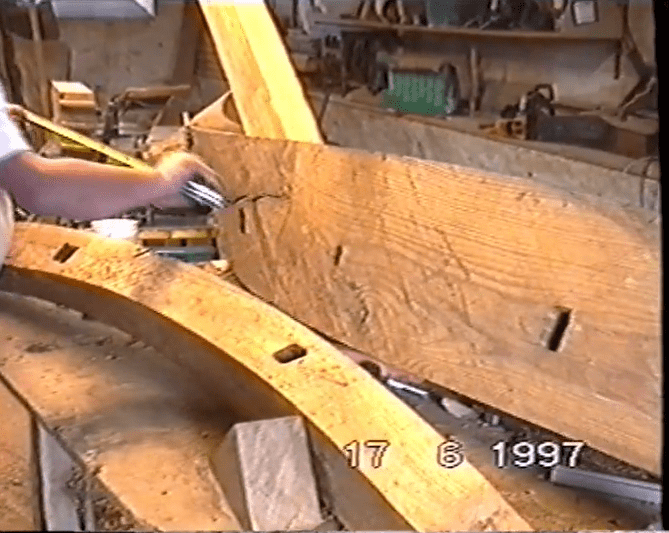

Ensuite , il m a fallut relever les génératrices des balustres sur les champs , puis y tracer les emplacements des balustres .

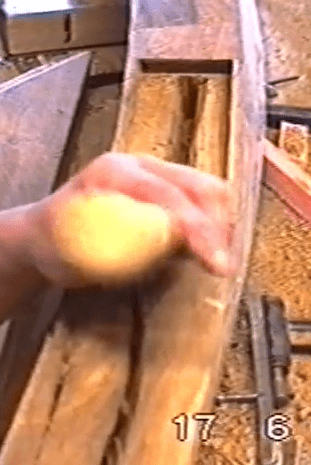

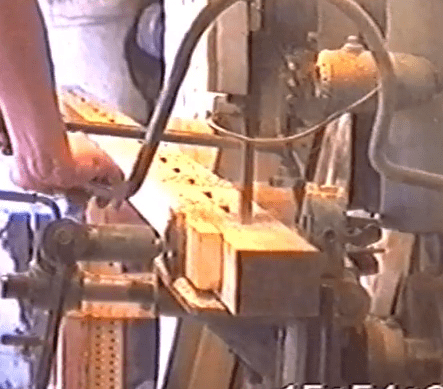

A l aide de ma perceuse j ai dégrossi les mortaises ,puis je les aient équarries .
Puis à la défonceuse j ai dégrossi les entailles d embrèvements , puis j ai équarri le tout au ciseau à bois .

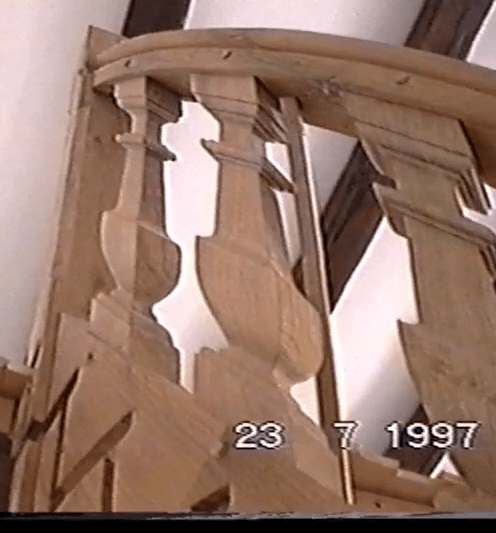

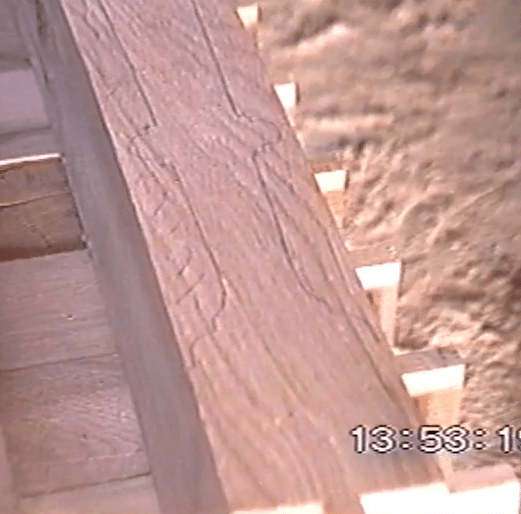

J ai ensuite ajusté tous les balustres , dans la main courante et dans le limon .
Enfin , j ai préparé le chevillage "à tire" des assemblages de ceux ci .

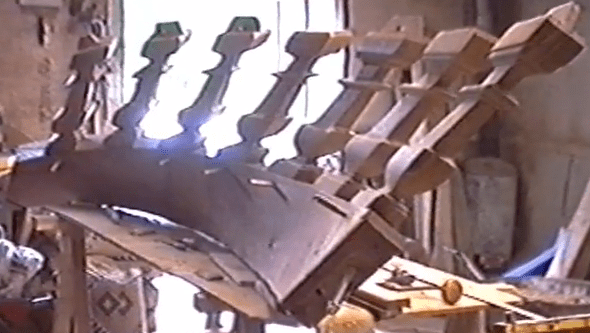

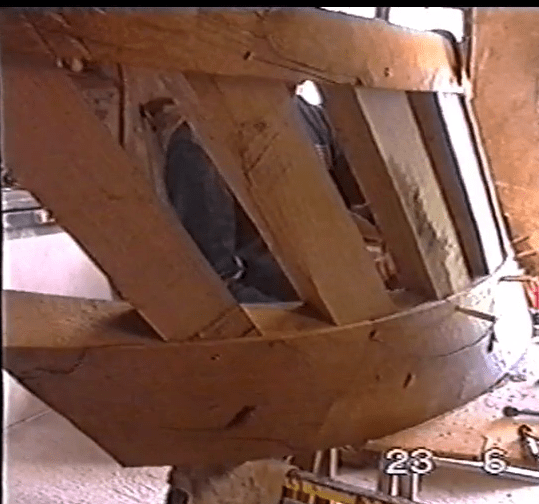

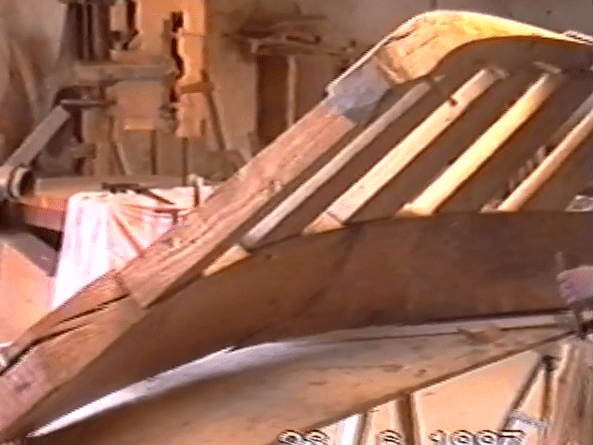

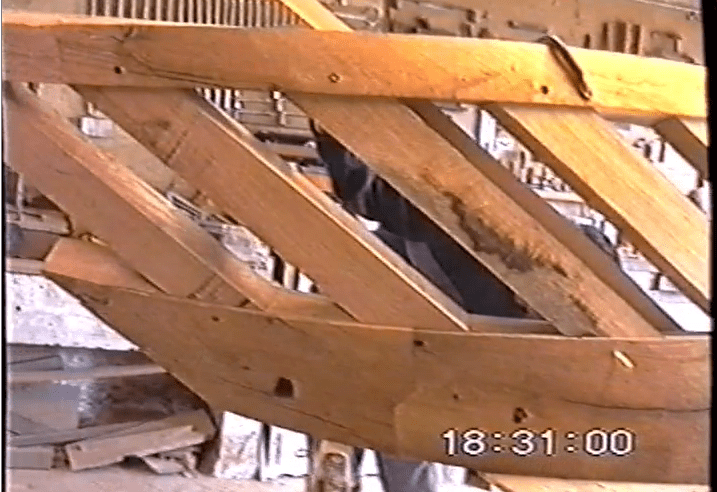

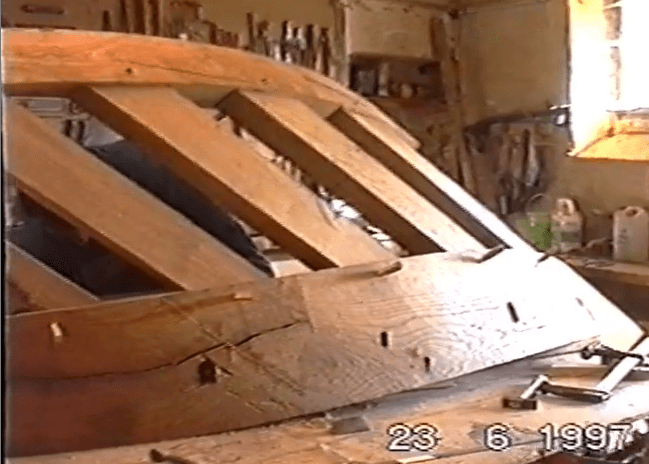

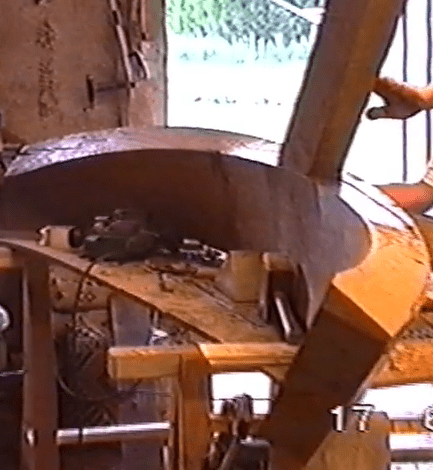

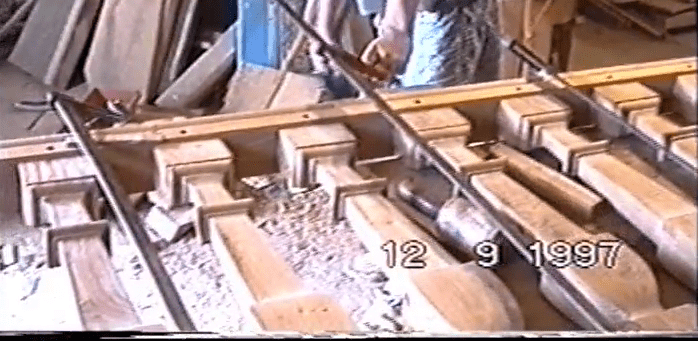

Montage à blanc de l echiffre

Tous les assemblages étant terminés et ajusté , on monte "à blanc" l echiffre pour les dernier ajustages .

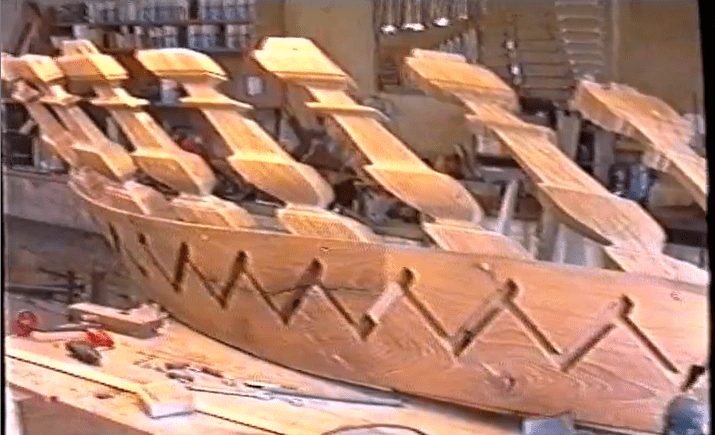

Ci dessous les photos parlent d elles même ! Ça fait du bois !!!!!!!!!!!

Une fois le tout ajusté , j ai assemblé les poteaux de départ et d arrivée par embrèvement cote du limon et tenons et mortaise à la main courante .

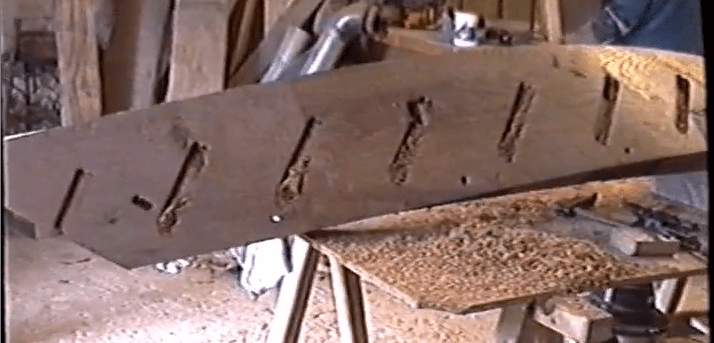

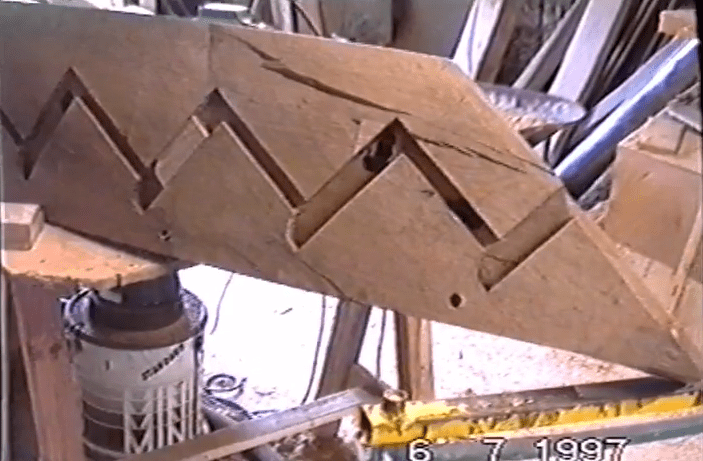

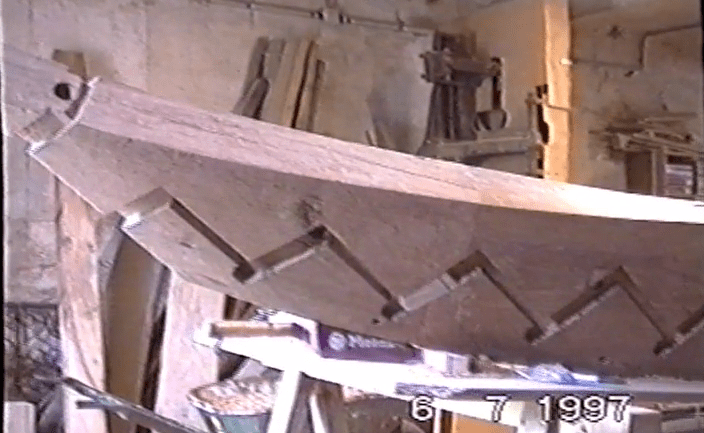

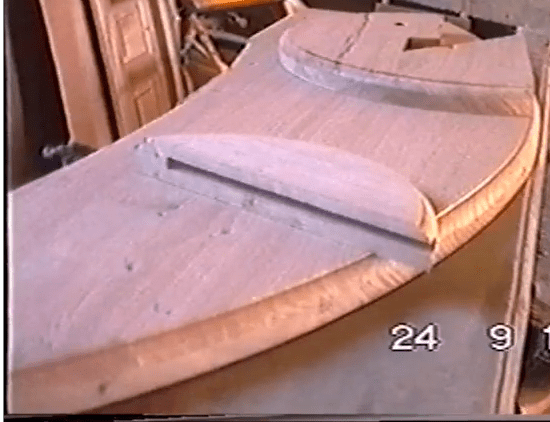

Entaillage des marches et contremarches

1 Depuis le tracé des marches contremarche , tracé sur les faces après leur corroyage courbe , j ai tracé leurs largeurs d usinage .
2 A l aide d un gabarit souple , j ai entaillé à la défonceuse les marches , puis les contremarches .
3 Avec un morceau de marche mouluré j ai façonné les entailles moulurées des nez .

Publié Mis à jour

Partager

Façonnage de finitions des pièces

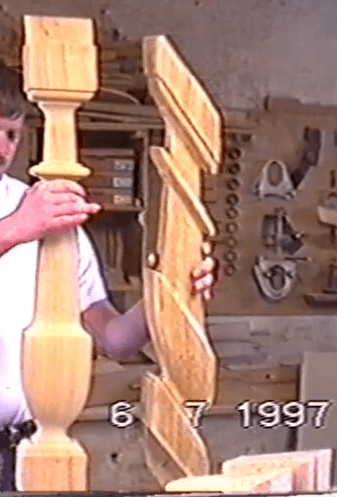

Chantournage des balustres rampants

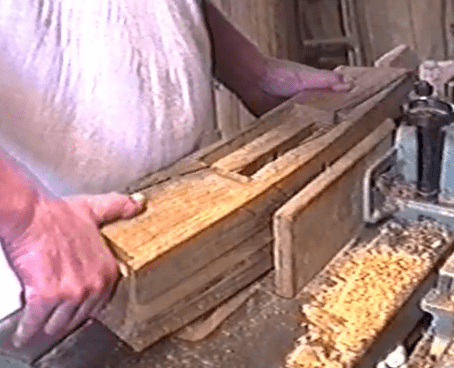

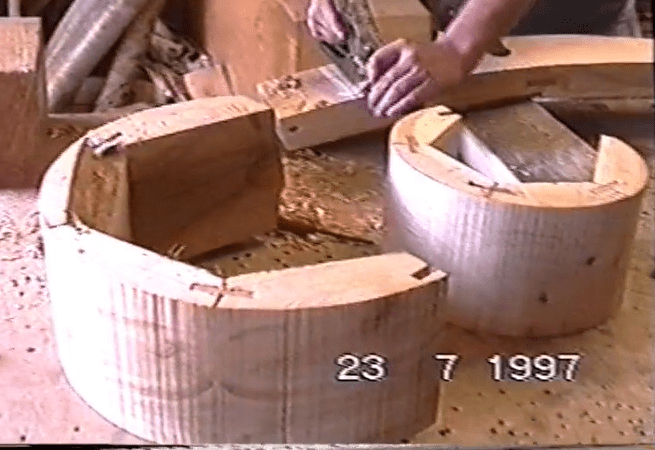

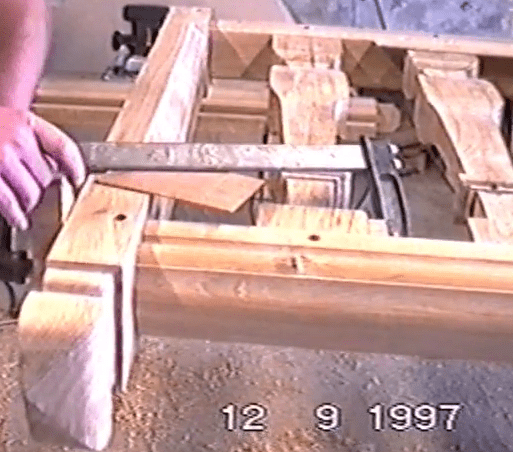

J ai procédé avec la technique du panneautage pour les travailler en série , ceux ci étant tous identiques .

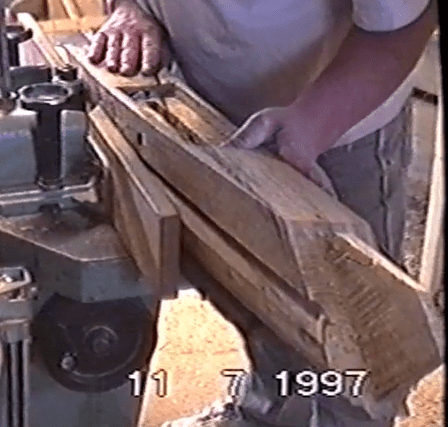

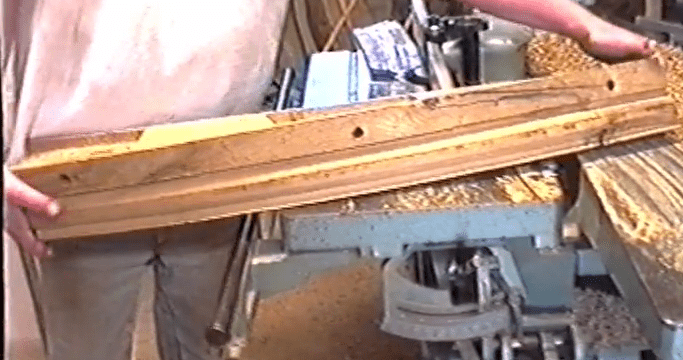

Toupillage de la main courante

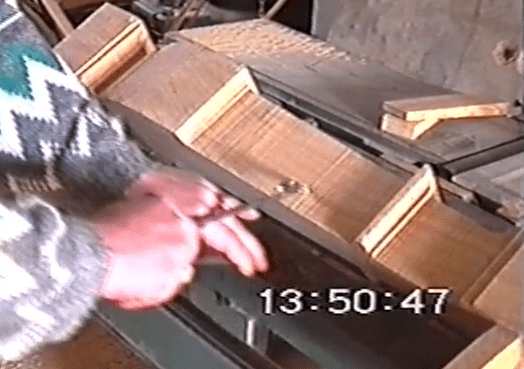

après avoir démonté la main courante brute , j ai toupillé la moulure à l arbre et au fer les éléments , et j avais fait une cale gauche pour la table de la toupie .
Cela à été plus facile que je ne l avais pensé !! Le fait d avoir des bois compacts et une bonne prise en main ,ainsi que des fers bien affûtes les passes ont été rapides .
Par contre pas le droit à l erreur les coupes d assemblage étant finies .

Fallait pas trrrreeemmmbler !!!

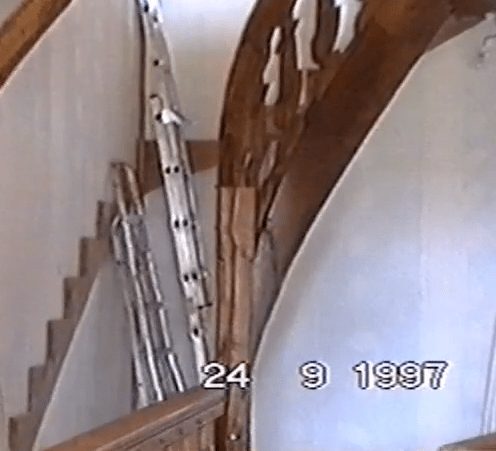

Montage définitif de l echiffre

Ici aussi je n ai pas d autres vues hélas , je ne peut quand même pas engueuler le cameraman 20 ans après :!!!!!!!!

Donc après ponçage des parties pas accessible , j ai monté définitivement l echiffre de maniéré classique , puis j ai procédé à la finition ultime de cet élément .

Ayant pré percé le logement de la tige filetée de l echiffre dans la solive du chevêtre , avec l aide de mes amis , nous avons sorti l echiffre de l atelier , puis nous l avons directement emmenée , posée , calée et boulonnée à son emplacement final .

Façonnages divers de finitions

Je me suis attaqué ensuite aux tètes de poteaux , puis aux chanfreins arrêtés (toupillage et finition ciseau ) sur les arêtes ceux ci .

Publié Mis à jour

Partager

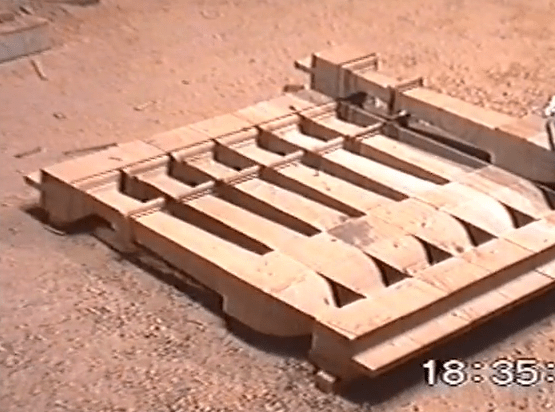

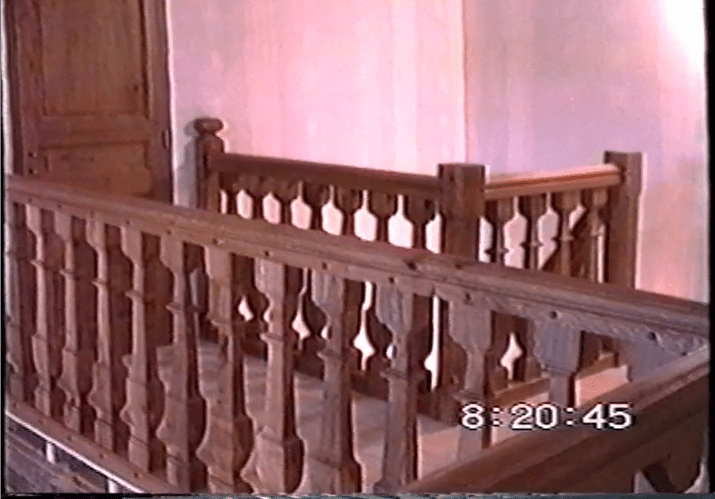

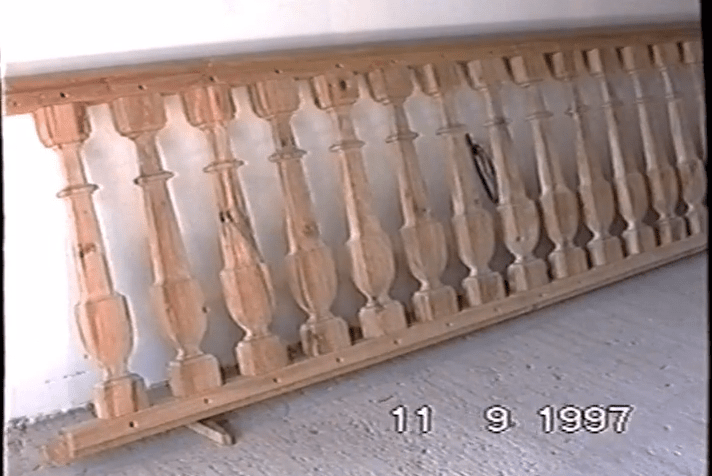

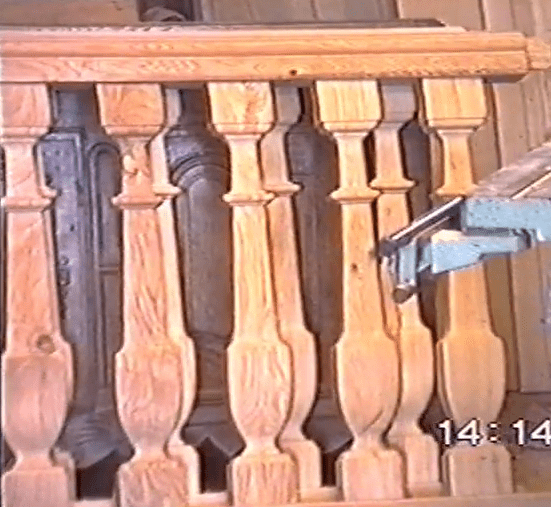

Les gardes corps

Ce fut aussi un gros boulot !!!

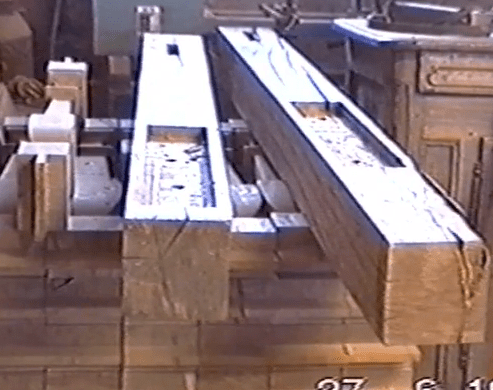

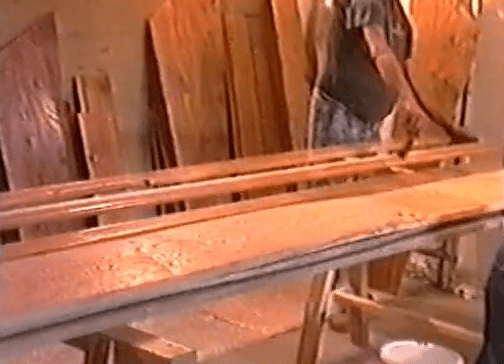

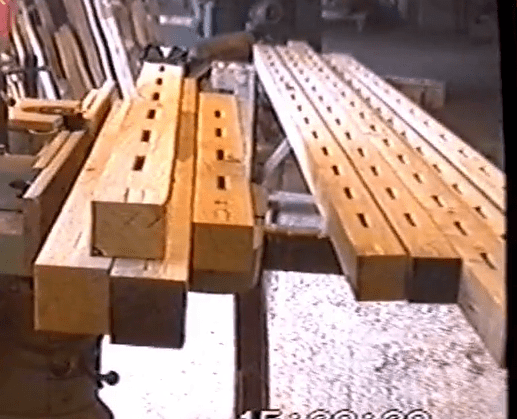

le débit et corroyage des pièces , longues et lourdes !!

112 mortaisessssssss !

Les tenons fait à la main !

toupillage ou il a fallut déplacer la toupie !!

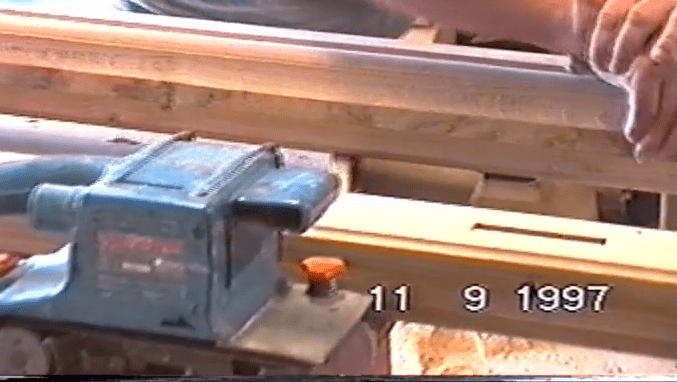

Ponçage très long (toupillage au fer et à l arbre)!

Montage assez facile , mais beaucoup de temps entre les manutentions ,car besoin de plusieurs personnes à chaque fois pour retourner et déplacer les monstres !

Publié Mis à jour

Partager

Les marches contremarches et crémaillères

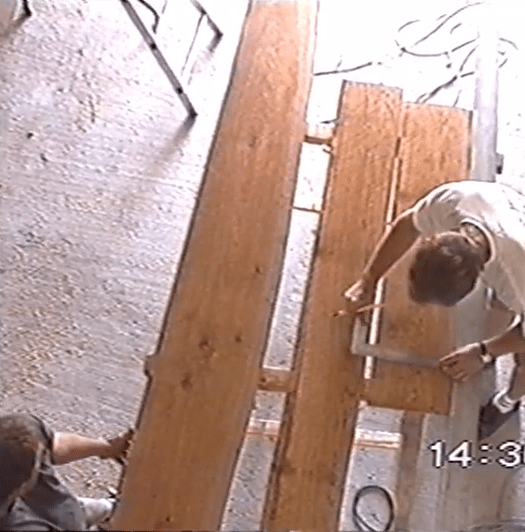

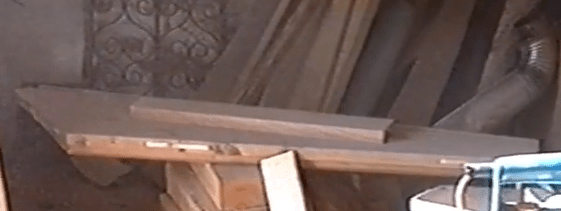

Les marches et contremarches

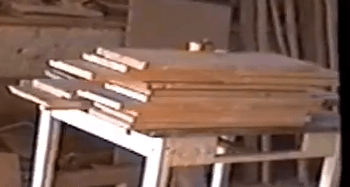

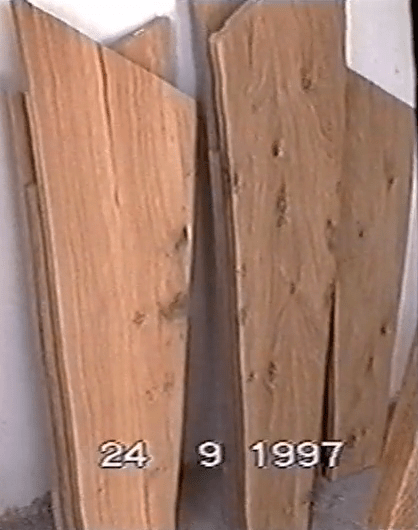

Débitées dans du chêne mi centenaire , ont été corroyées établies ,puis collées à l aide de fausses languettes en cp .
Les marches étaient faciles à tracer avec un gabarit , car étant toutes rayonnantes , il n y avais qu à tracer les queues de marches .

Toutes les marches et contremarches ont été tracées et coupées avant la pose

Les contremarches , pas de soucis particulier étant classiques .

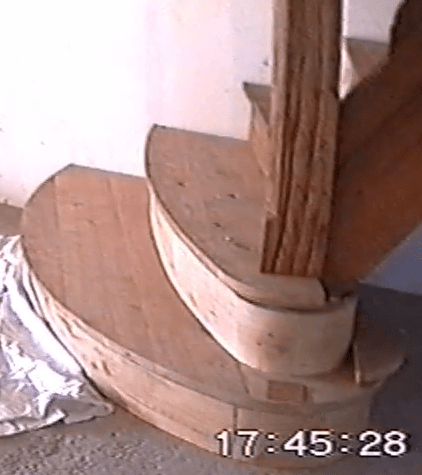

Les marches cintrées de départ , ont été extraites depuis l épure , ainsi que leurs contremarches massives .

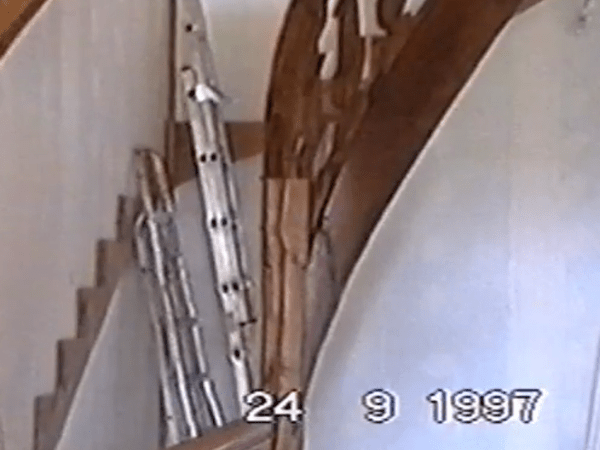

Les crémaillères

Elles ont été tracées sans développement à l épure , avec la méthode dite "à la sauterelle" !!
Puis découpées de manière classique .

Publié Mis à jour

Partager

Finition et pose

La finition

L ensemble à été passé à l huile de lin siccative étalée au pinceau et à la brosse .

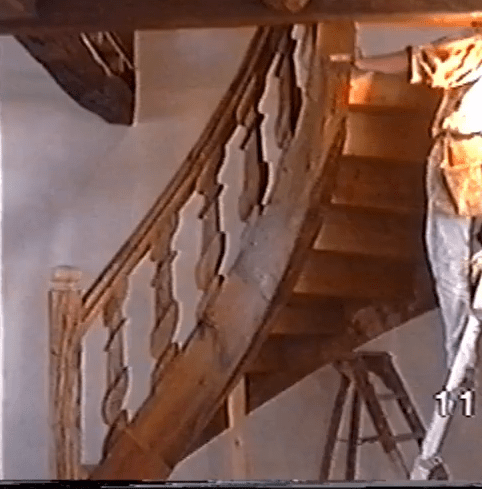

L echiffre sur place , les garde corps et autres au sol et au mur .

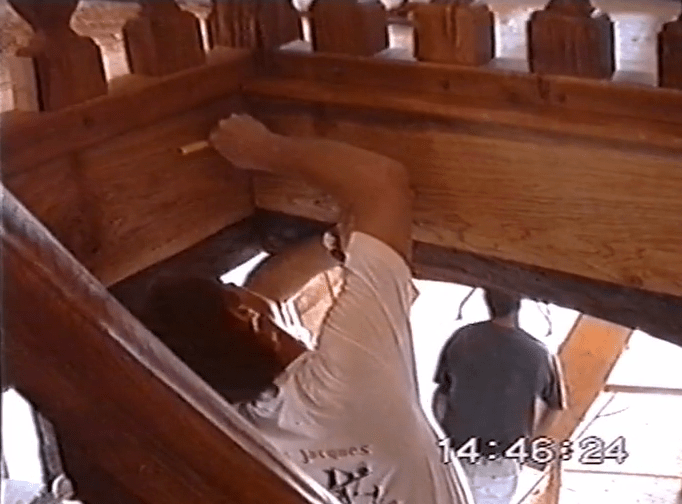

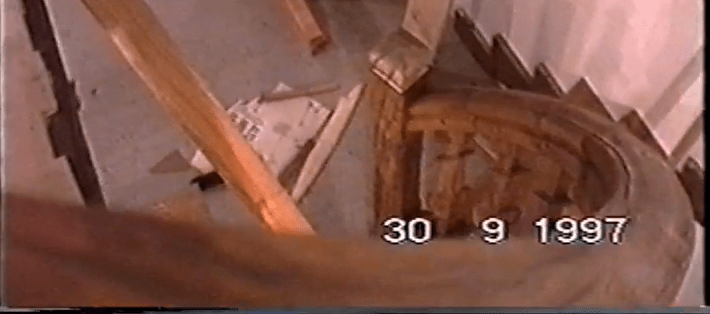

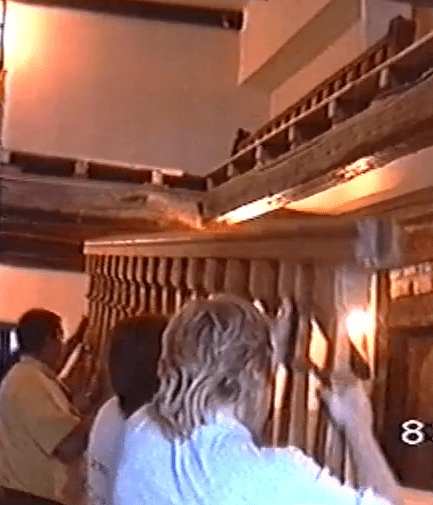

La pose

j ai eu du renfort , et il en fallait !!!

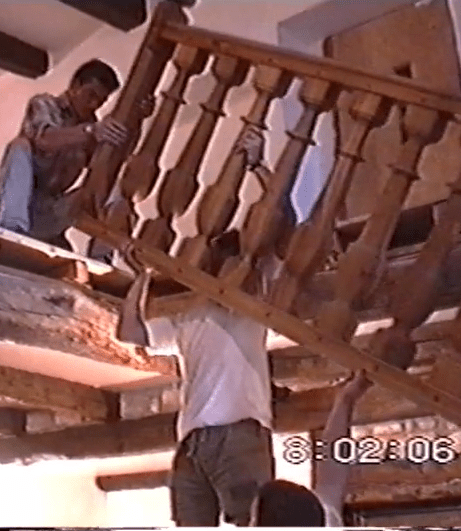

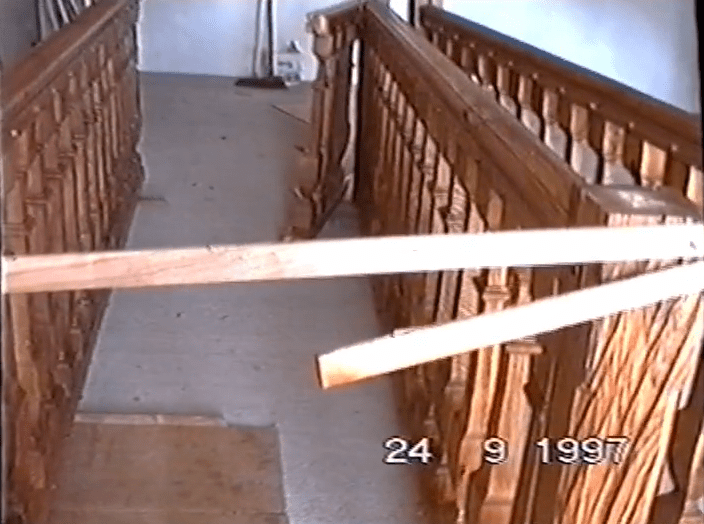

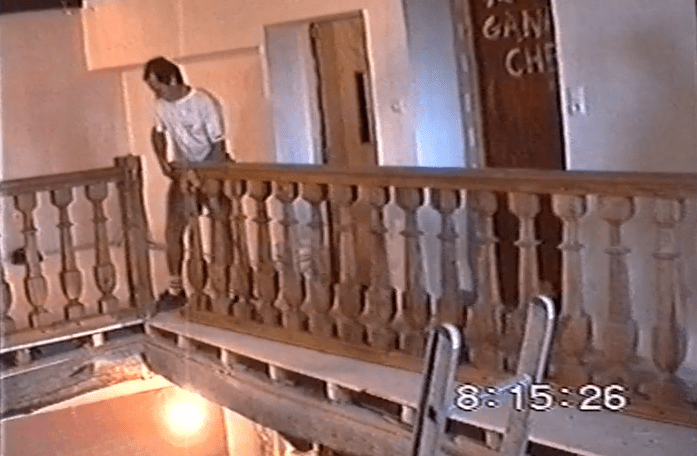

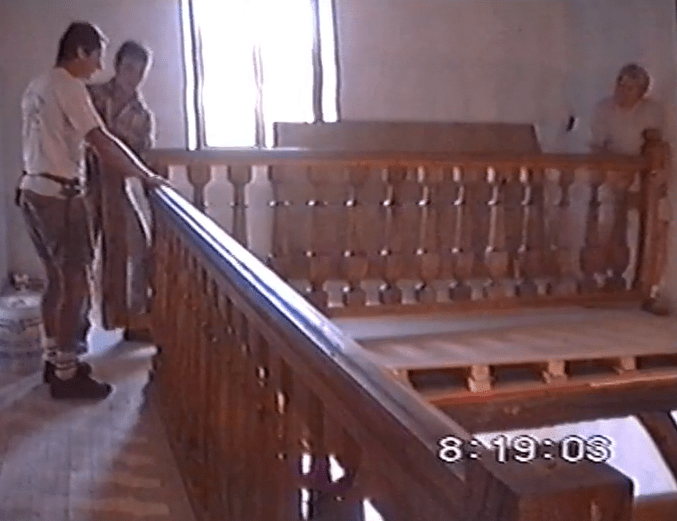

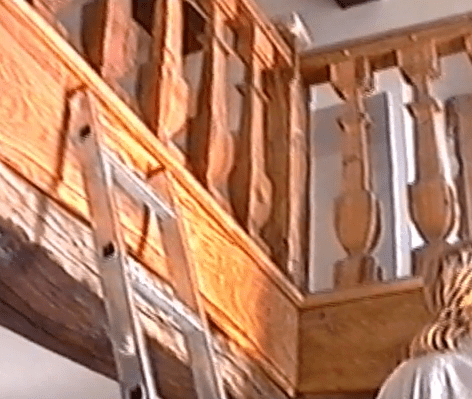

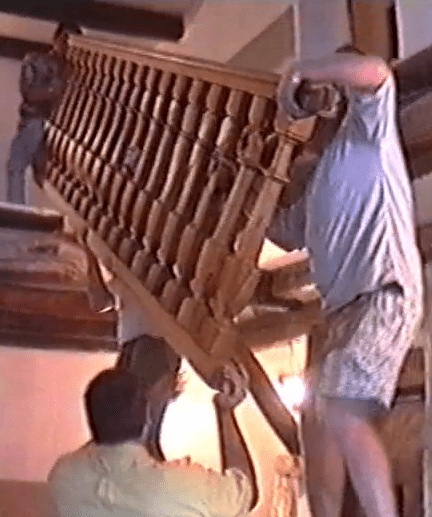

Les gardes corps ont été monté à l étage et installés en 25 minutes chrono !!

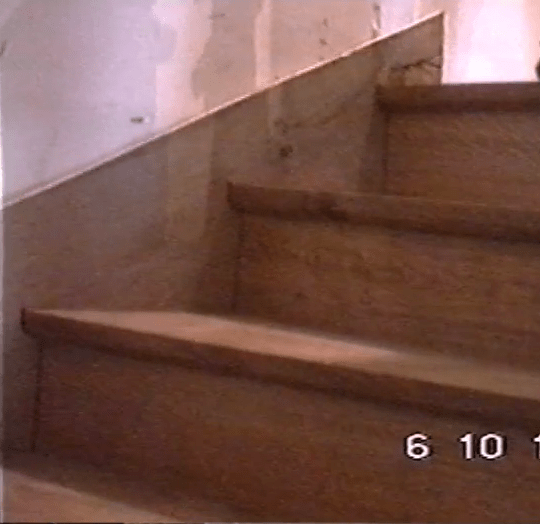

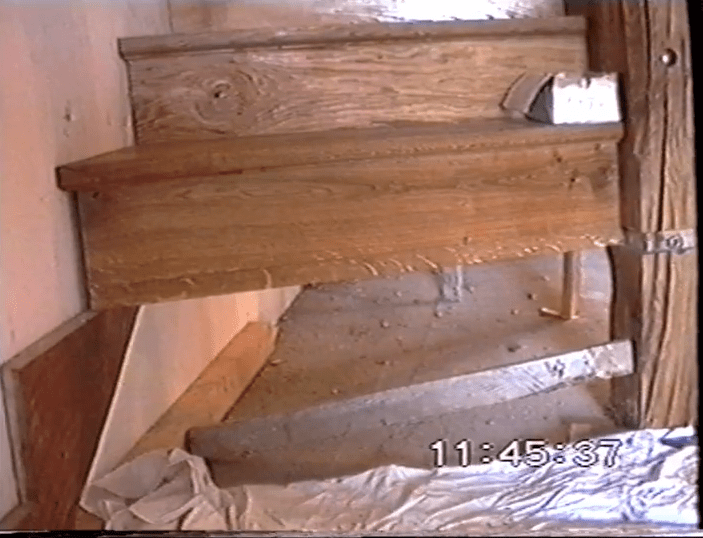

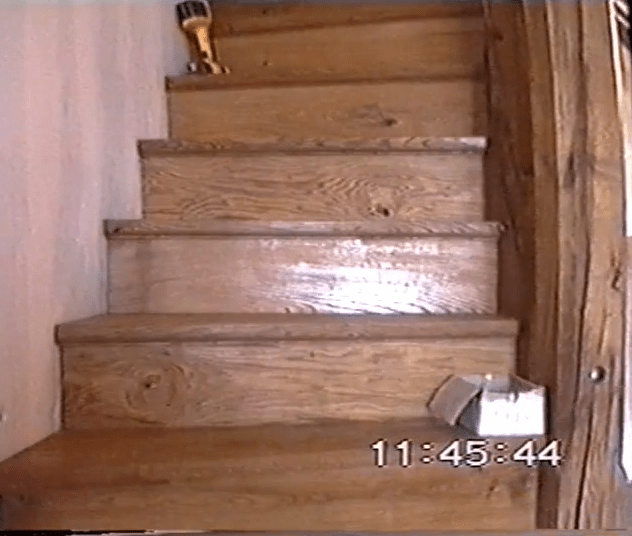

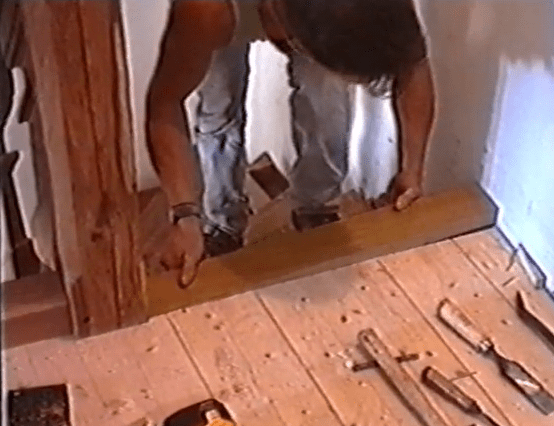

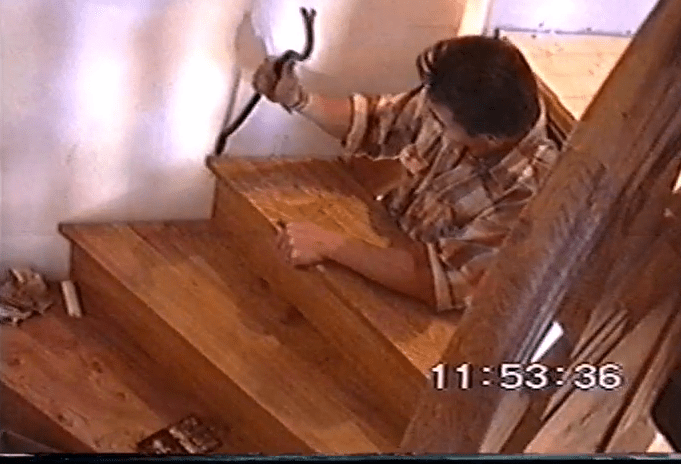

Pose des marches

étant toutes déjà coupées et ajustées , il y a eu peu de retouches !!

Les marches de départ ont été posées provisoirement dans un premier temps , pour pouvoir les démonter à la pose du carrelage .

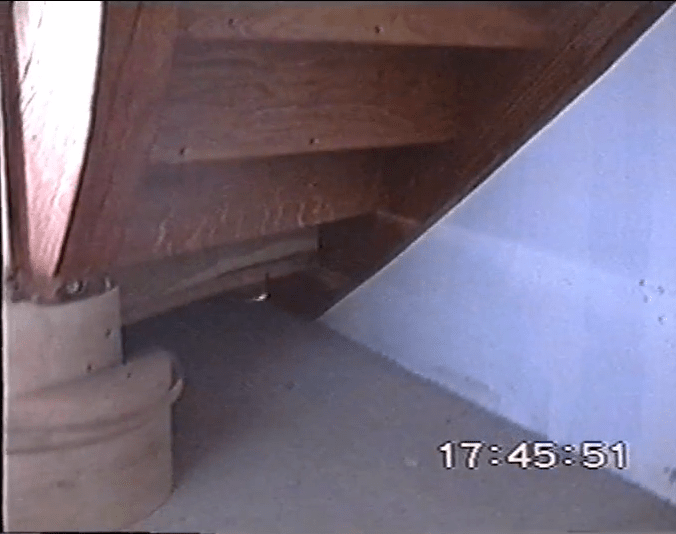

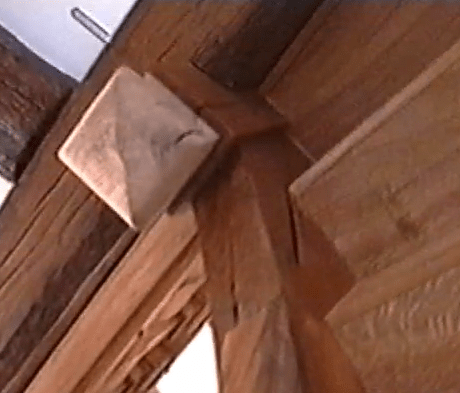

Habillage des chevêtres

A l aide de planches de 27 mm rabotées au rabot rond en demi travers puis huilées , embrevées dans une lisse nez de marche elle même entaillée en feuillure sous les lisse de gade corps .

La fin enfin !!!

les finitions d usages , plinthes , tètes de poteaux , habillage de l arrière des marches de départ , etc ...

Ce fut une expérience très enrichissante professionnellement , et un challenge qui n était pas gagné de suite , mais avec un peu de courage , de ténacité , et de cœur , on y arrive !!
Un grand merci à mes potes pour leurs aides et encouragements ! Jean Pierre , David ,Fabrice et feu "Maître Jacques"

place aux jeunes !!!
