Mon escalier débillardé louis XIV à balustres chantournés droits et rampants


Enfin , j ai récupéré les vidéocassettes de mes travaux de maison copiées sur numérique !

De ce fait j ai extrait les photos de mon ouvrage image par image de manière à trouver les plus exploitables .

Cet escalier ,à été réalisé en vieux bois (60 ans de sciage) avec beaucoup de travail manuel à l ancienne (corroyage des portion de limon débillardé , de main courante , et balustres chantournés (finition)).

Les blocs capables ont été débités dans une poutre sommier de plafond à la française , venant d un couvent du 16 eme siècle (pièce que nous avons changé car elle était pourrie d un bout (gouttière) , mais le reste était exploitable .
Les portions de mains courantes dans des poutres plus petites .

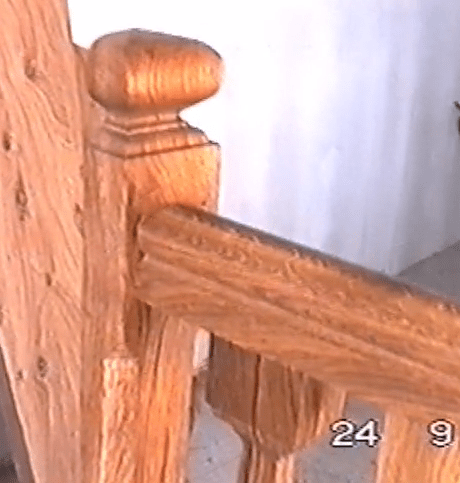

Les poteaux 14 cm x 14 cm , dans un stock de traverses de chemin de fer (non utilisées et non traitées).

Les blocs deux blocs corroyés les plus gros , faisaient 1 mètre x 340 mm x 180 mm .

Les portions de limons sont assemblées par joints ou coupes à crochet et tiges filetées de 18 mm .

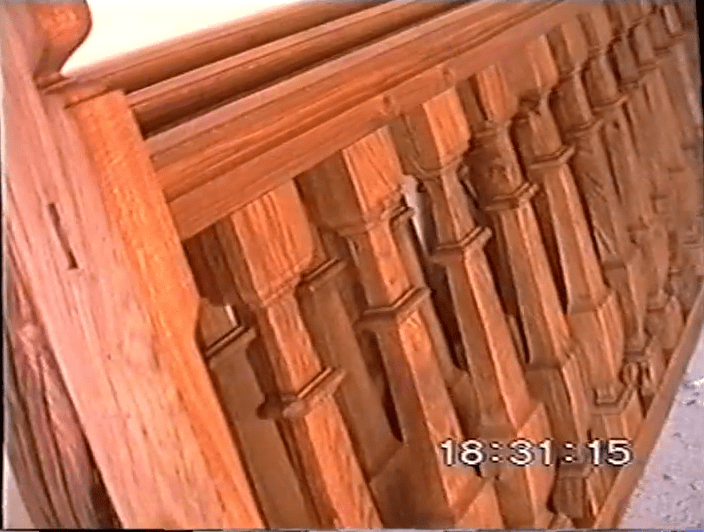

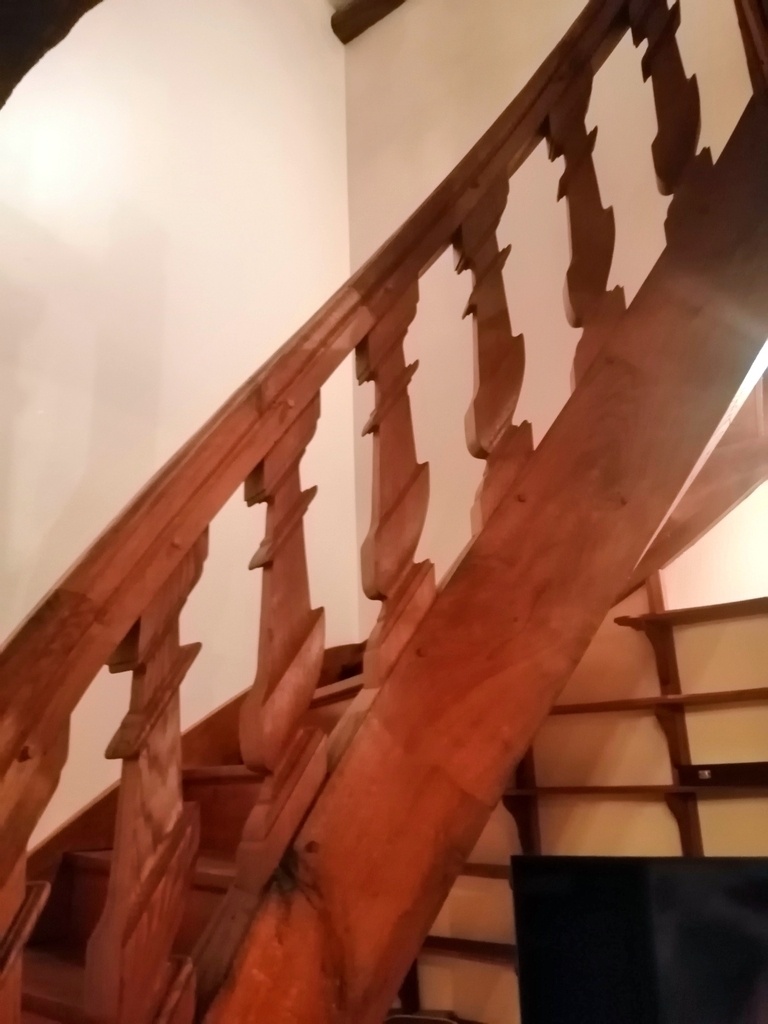

Il y a 56 balustres chantournés droits et 7 balustres rampants de section 120 mm x 80 mm.

Habillage de trémie , planches de 27 mm rabotée au rabot arrondis !

Finition ponçage et huile de lin siccative .

Ce fut une expérience très enrichissante (quand c est pour soi , on se gâte) , ouvrage construit sur 6 mois !

Il y auras les détails de la fabrication dans le traité d escaliers au futur chapitre des escaliers courbes !

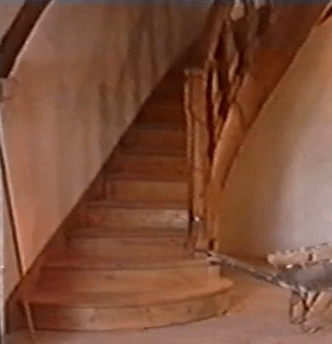

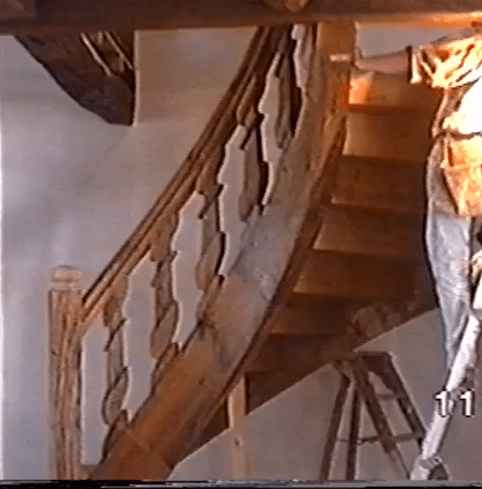

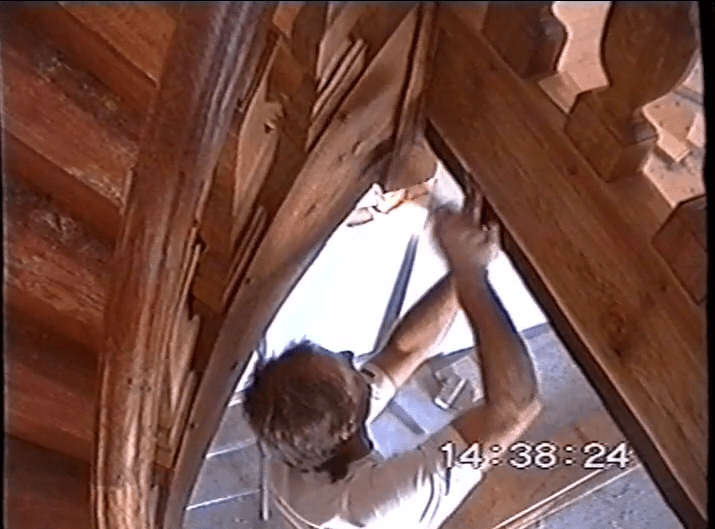

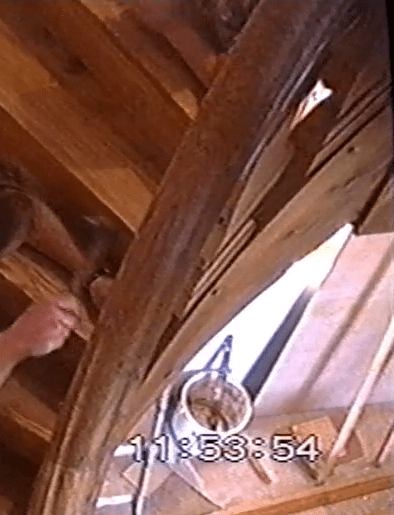

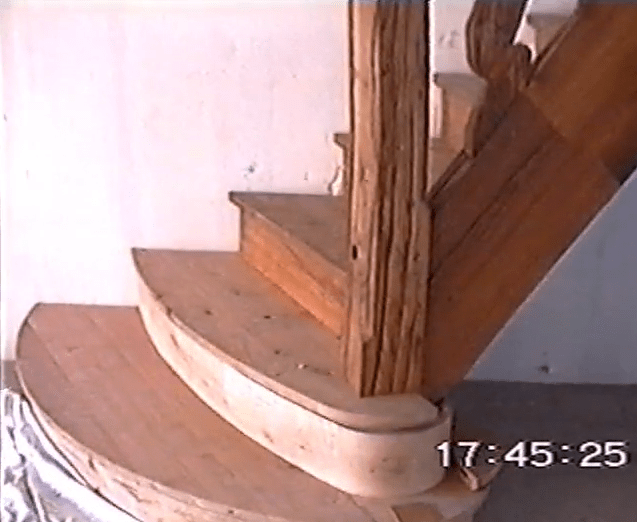

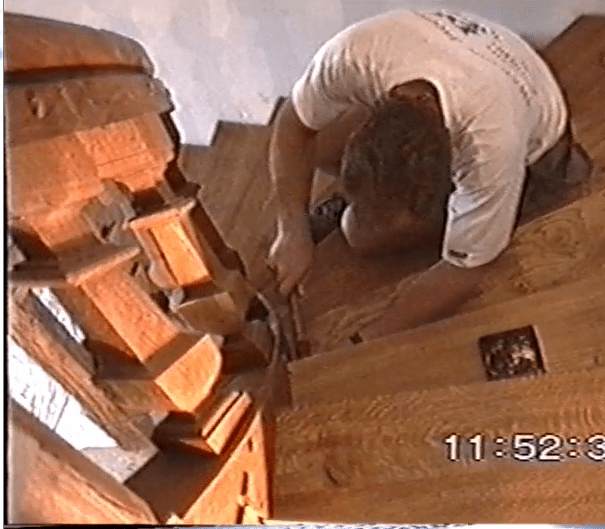

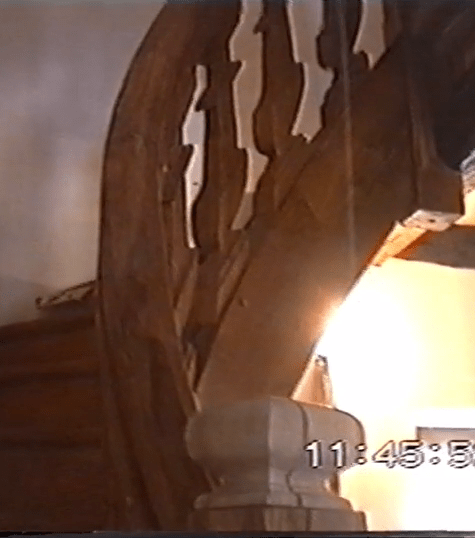

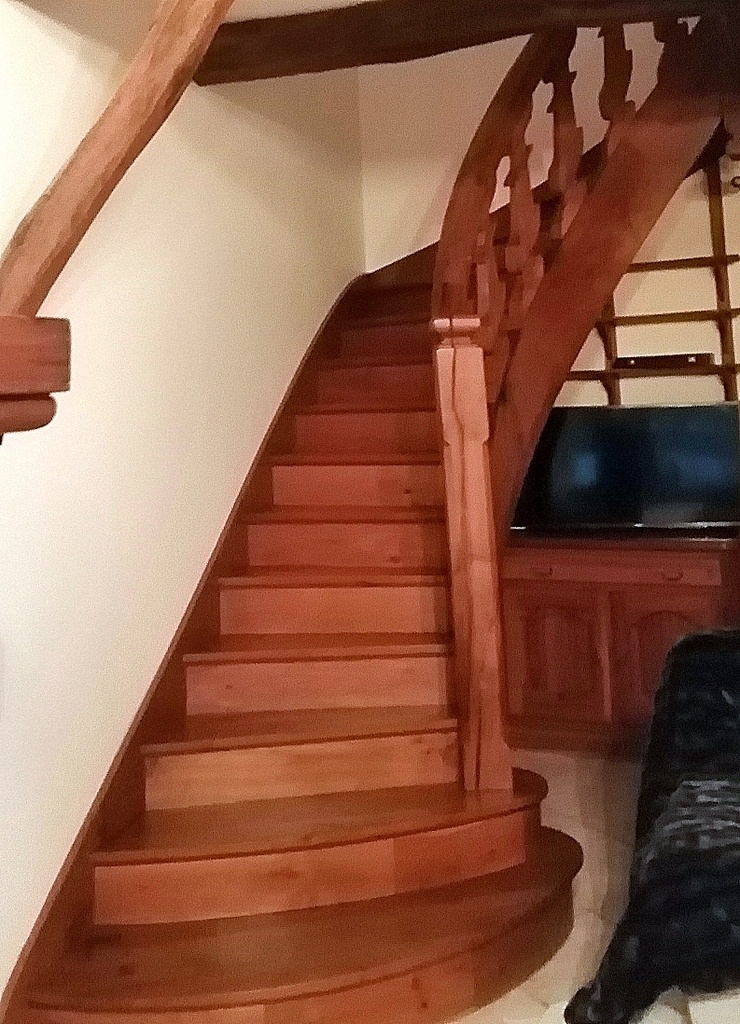

Ci dessous les parties de la volée d escalier

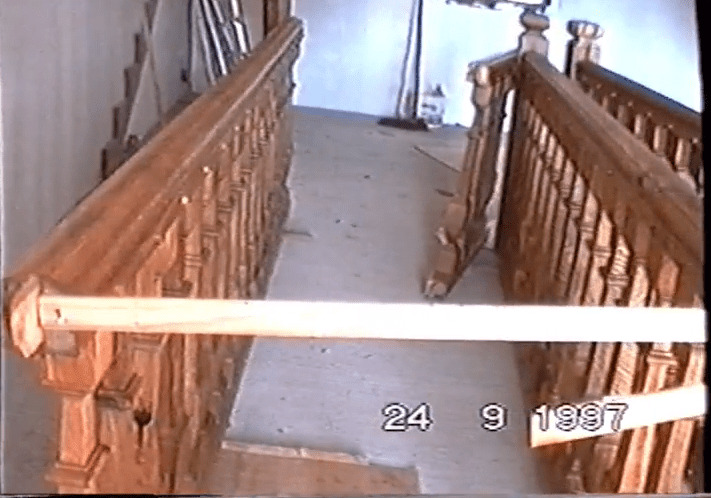

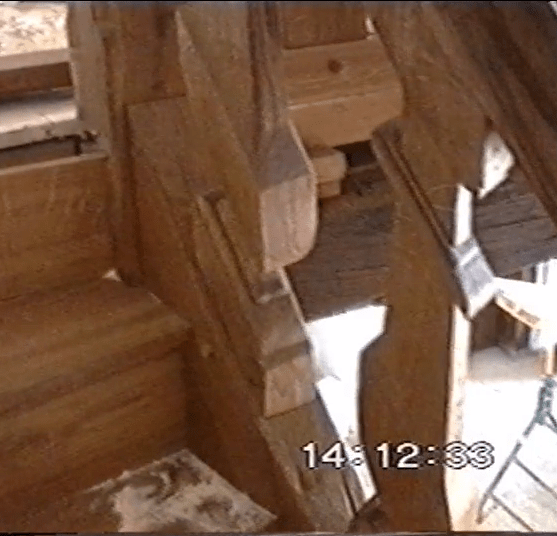

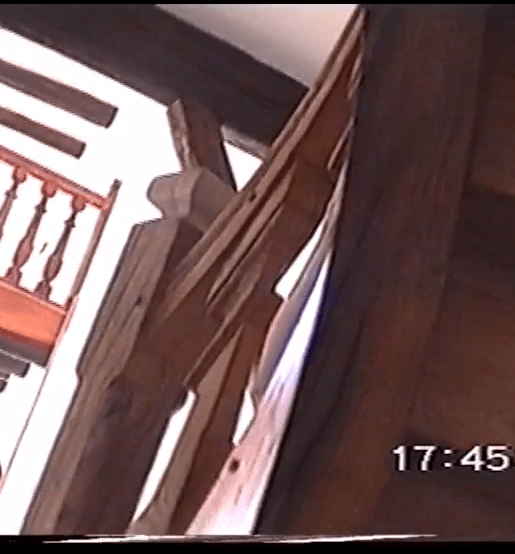

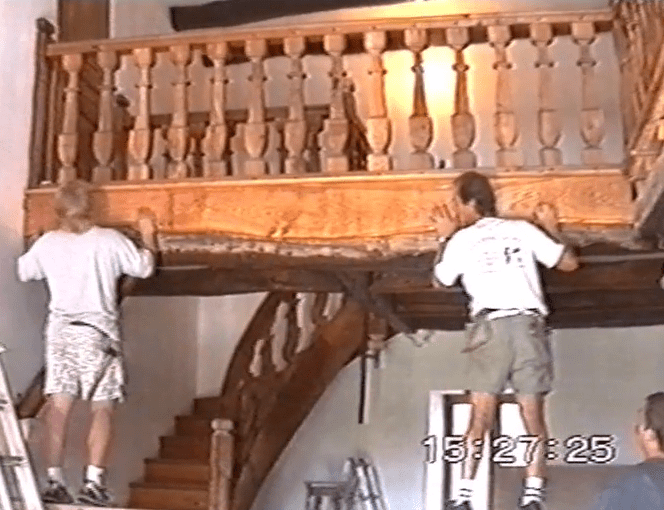

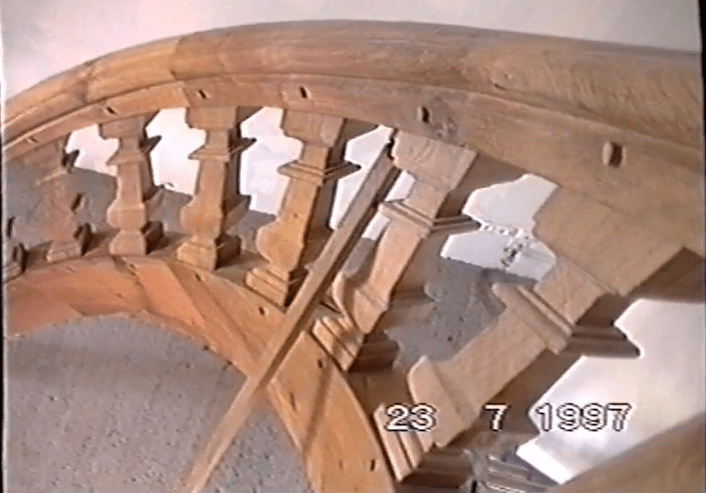

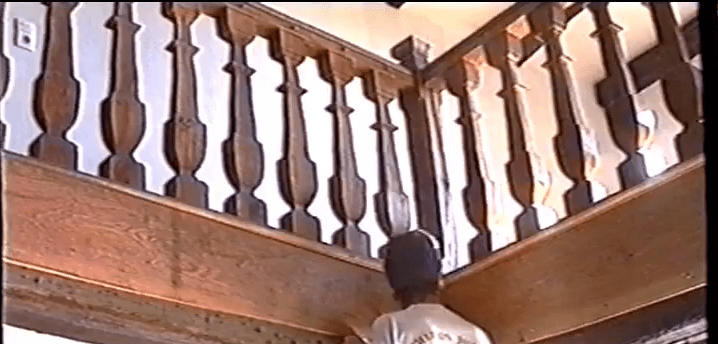

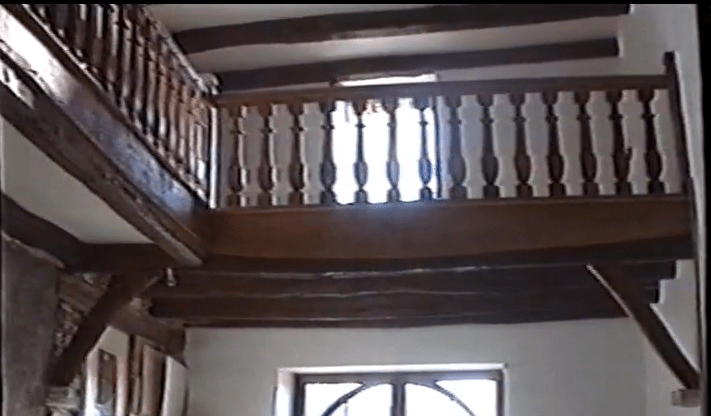

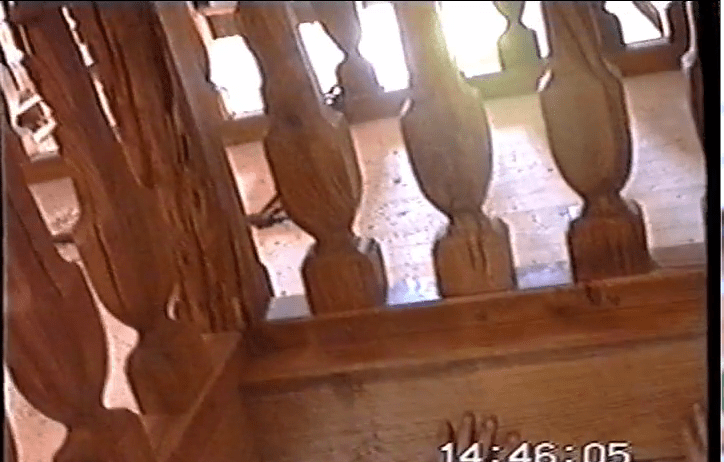

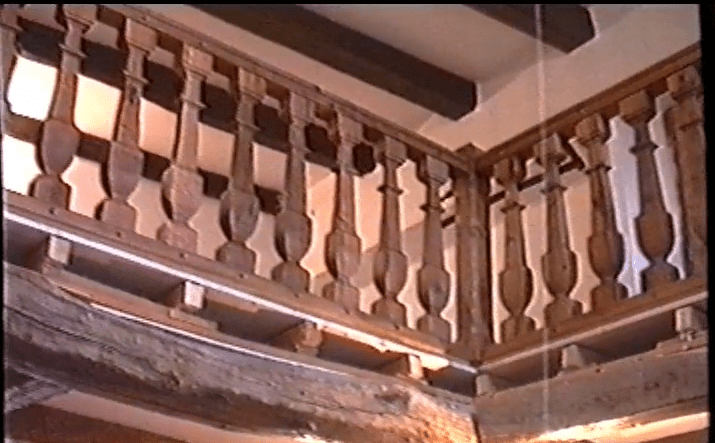

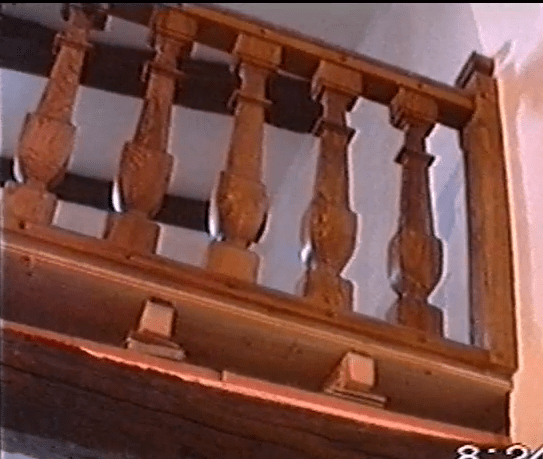

ci dessous parties des gardes corps
