AnaisMichat

Vésanie

Vésanie

Je vous présente mon projet de diplôme Vésanie. Je suis en dernière année de diplôme des métiers d'arts ébéniste. Afin de le valider je dois concevoir et fabriquer un meuble sur le thème "le sens du vide". Mon cheminement de création m'a amené à imaginer un meuble autour de la folie. Je vous laisse découvrir de plus amples explications ici : https://www.kisskissbankbank.c...
Dites mois ce que vous en pensez !

J'ai créé une collecte de fond car c'est un énorme investissement pour mon petit budget... Je lance donc une bouteille à la mer, à l’attention de tous ceux qui seraient séduits, touchés ou intéressés par mon projet. N'hésitez pas à participer si le coeur vous en dit ;)

La fabrication du meuble se poursuivra jusqu'à mi-juin, un peu de patience donc, pour découvrir le résultat final ! Mais je tacherai de mettre les étapes au fur et à mesure.

Liste des articles

Mis à jour

Partager

Débit et placage

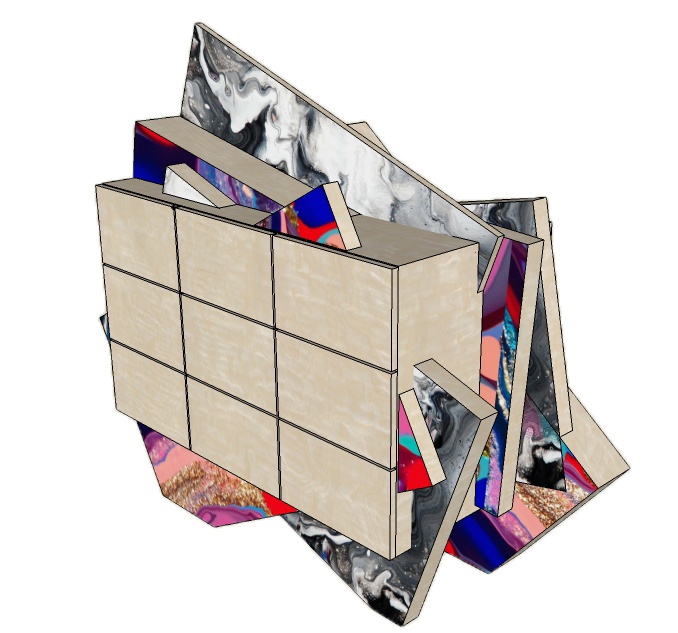

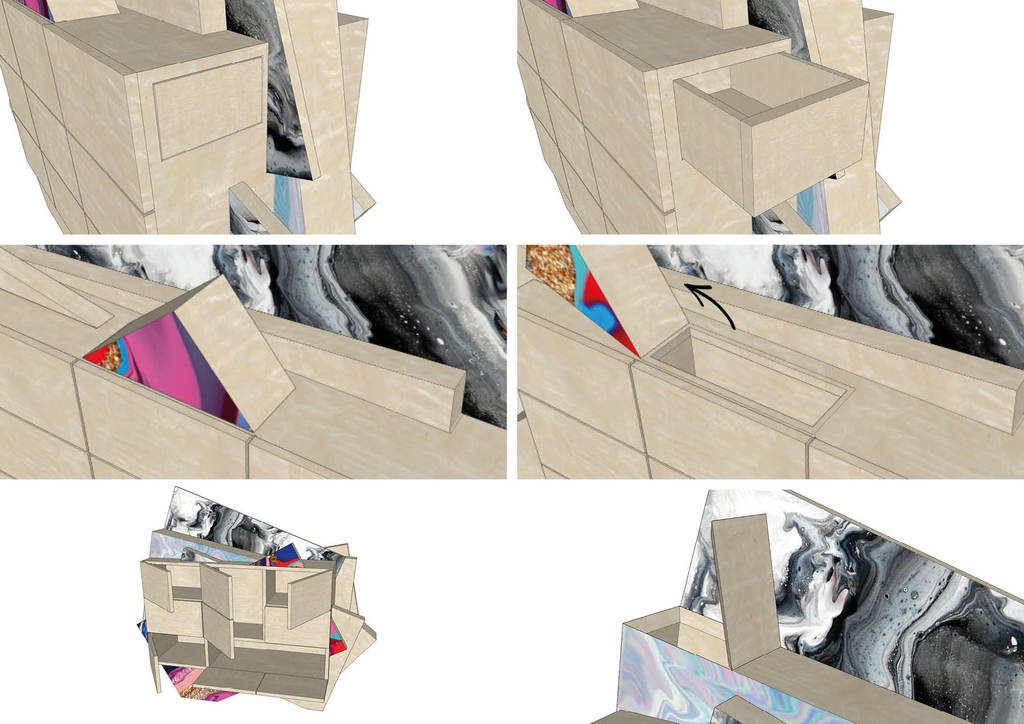

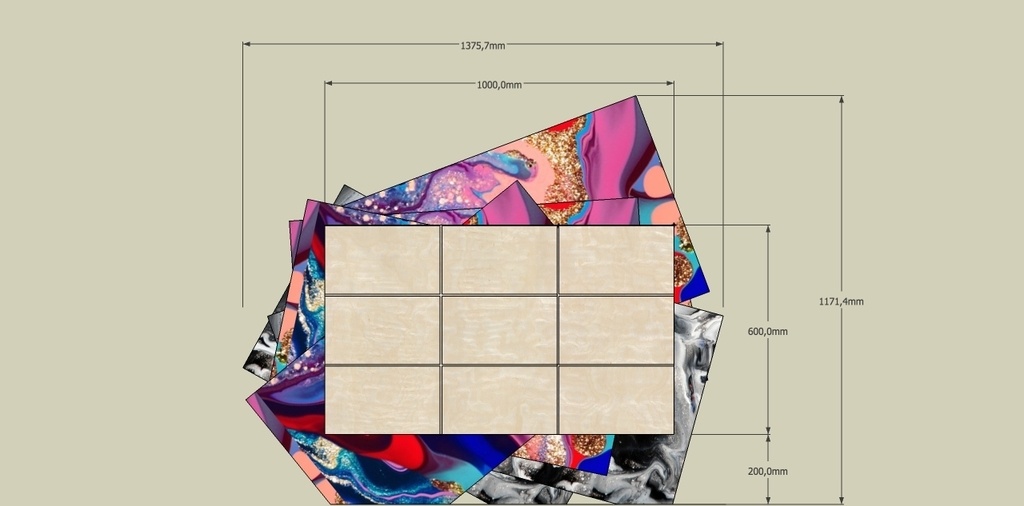

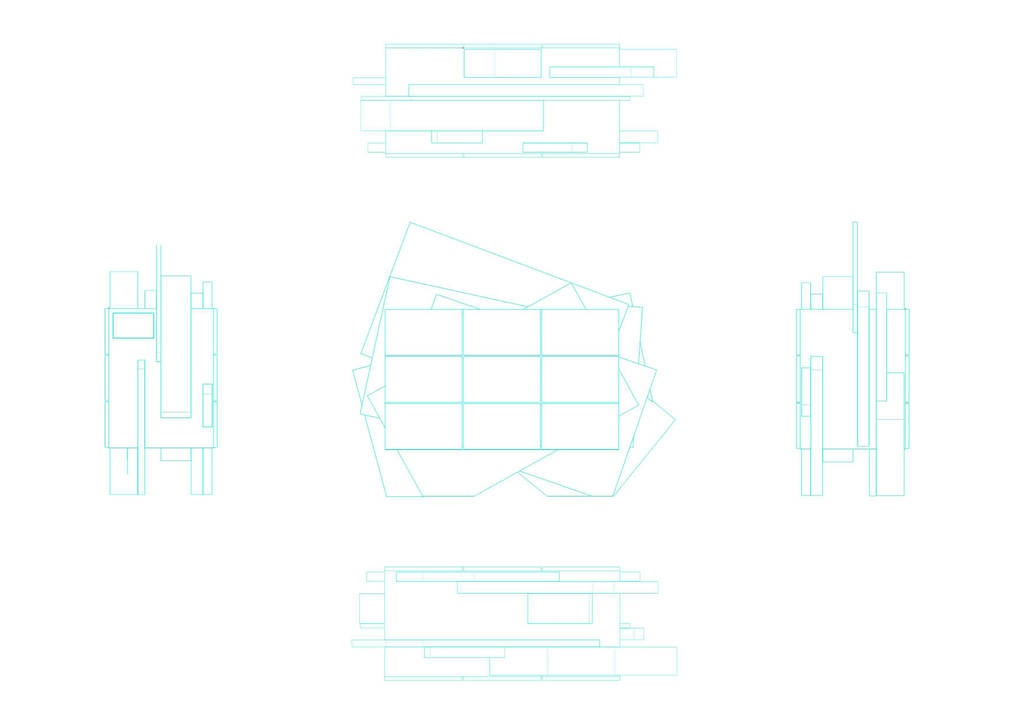

Ci-joint les cotes d'encombrement, le géometral, ainsi que différentes vues (tiroir, trappe et portes ouvertes). Je glisse également quelques images de prototypes.

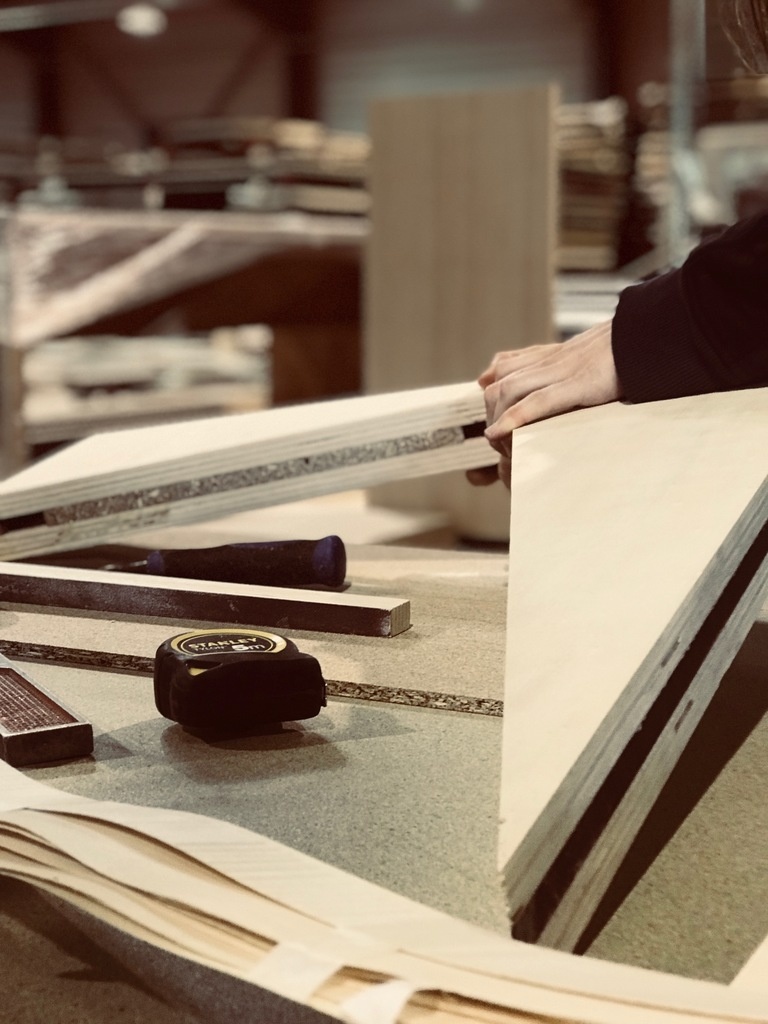

Forcément on commence par le débit des panneaux, contreplaqué peuplier 18 mm en l'occurence. Le beau parc machine de l'école m'a permis de faire connaissance avec la scie à panneau horizontale numérique : un gain de temps non négligeable !

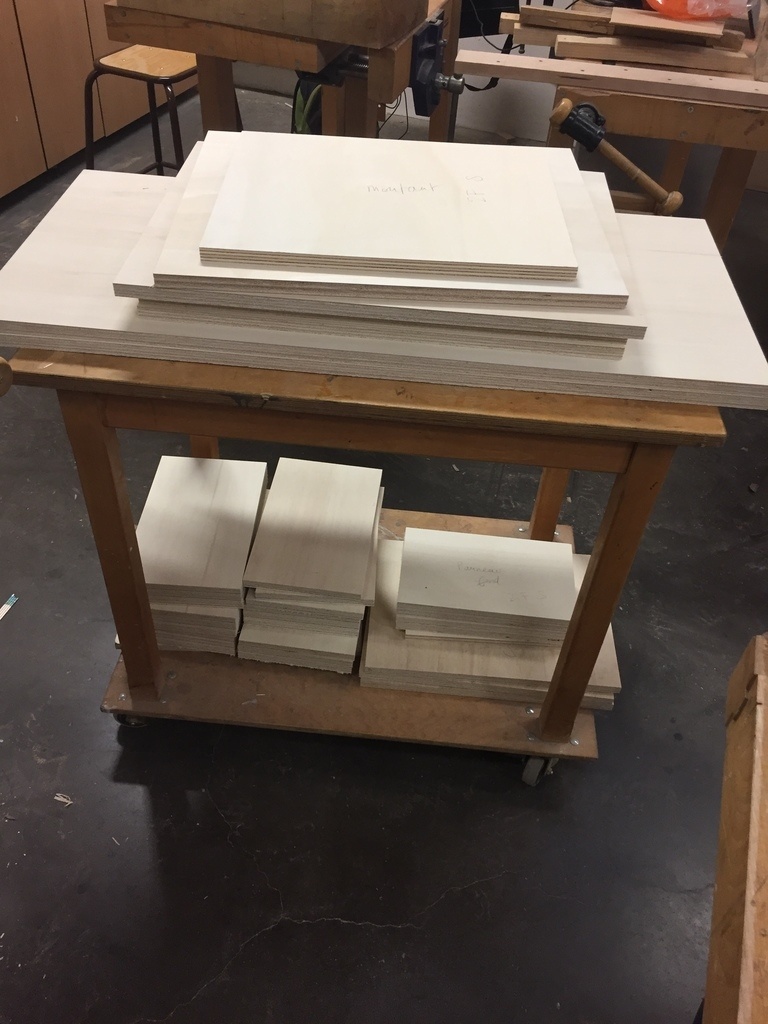

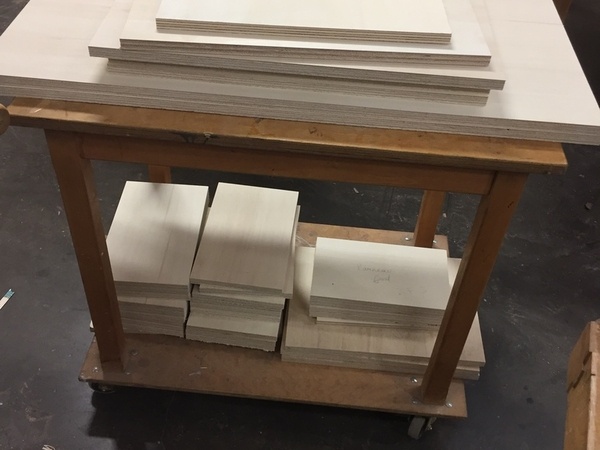

Sur la photo : tous les panneaux dont j'ai besoin pour la structure et l'aménagement intérieur (excepté les fonds en 10 mm).

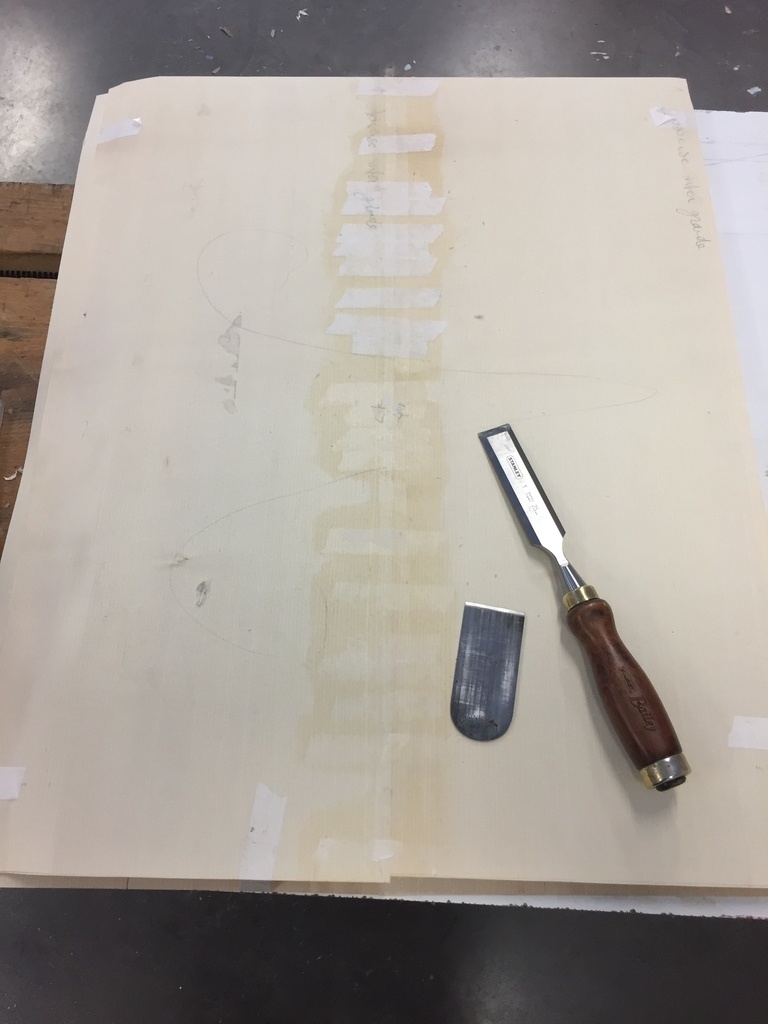

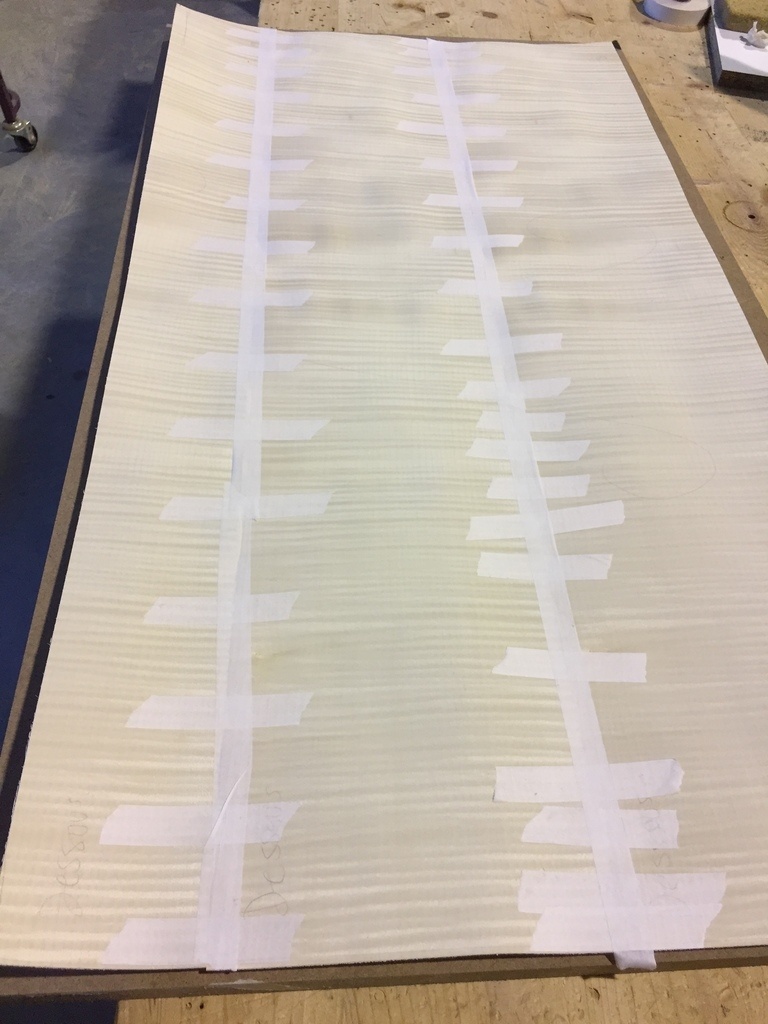

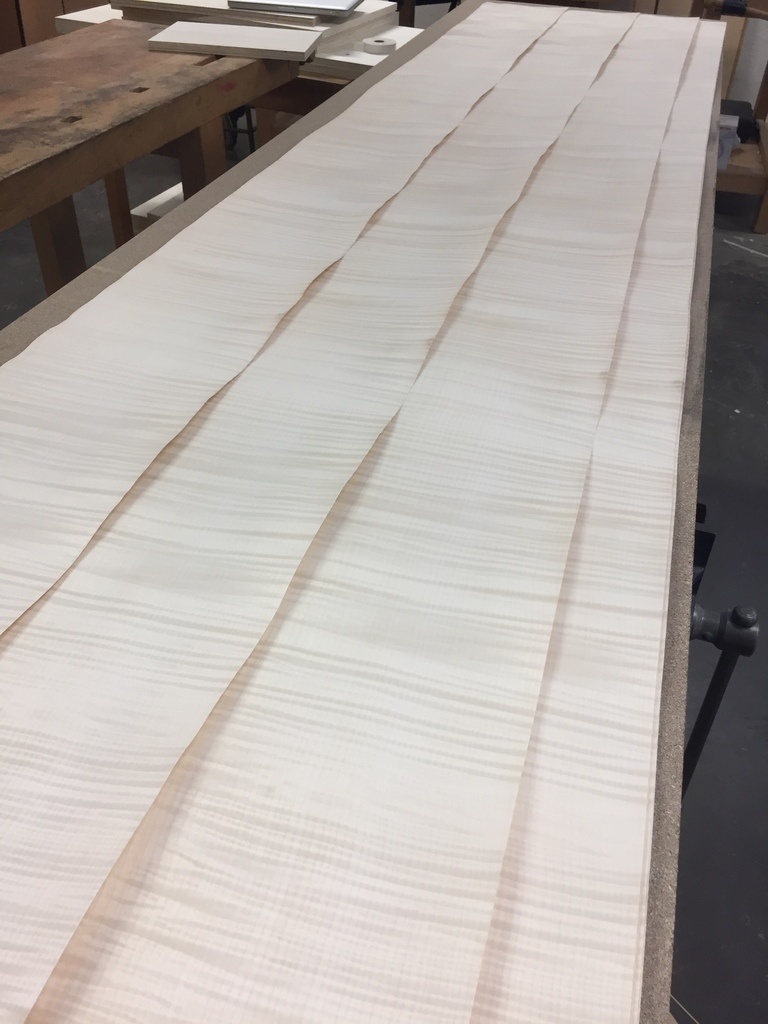

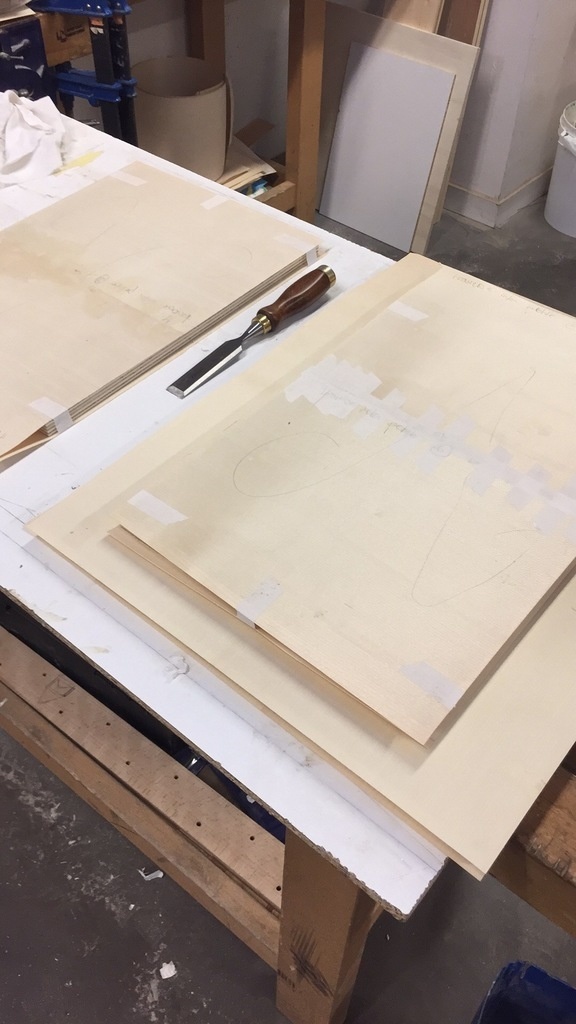

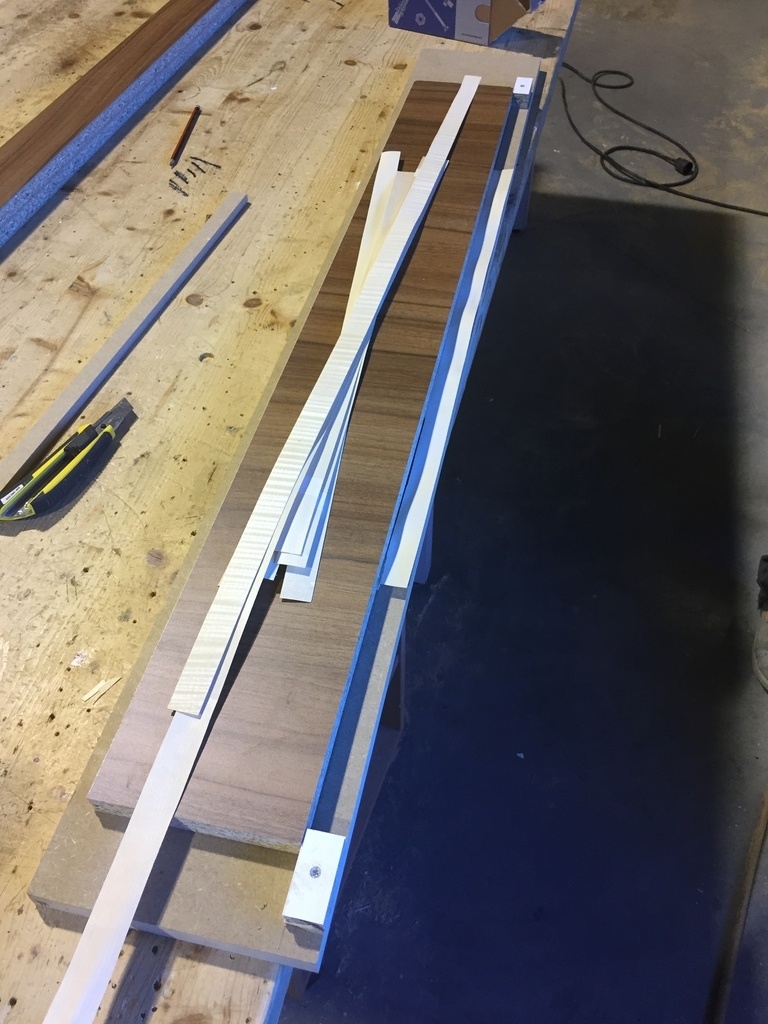

Puis j'ai débité le placage, affleuré un bord droit pour ensuite réaliser les joints entre plusieurs feuilles.
Pour l'affleurage j'ai essayé de mettre les placages entre 2 panneaux puis passer à la dégauchisseuse ou à la scie à format. Mais vu la longueur de mes feuilles, et leur ondulation c'était pas top ! J'ai finalement tout fait à l'affleureuse bien serré entre 2 panneaux.
L'extérieur est entièrement réalisé en sycomore ondé (mis à part les parties colorées) l'intérieur en sycomore.

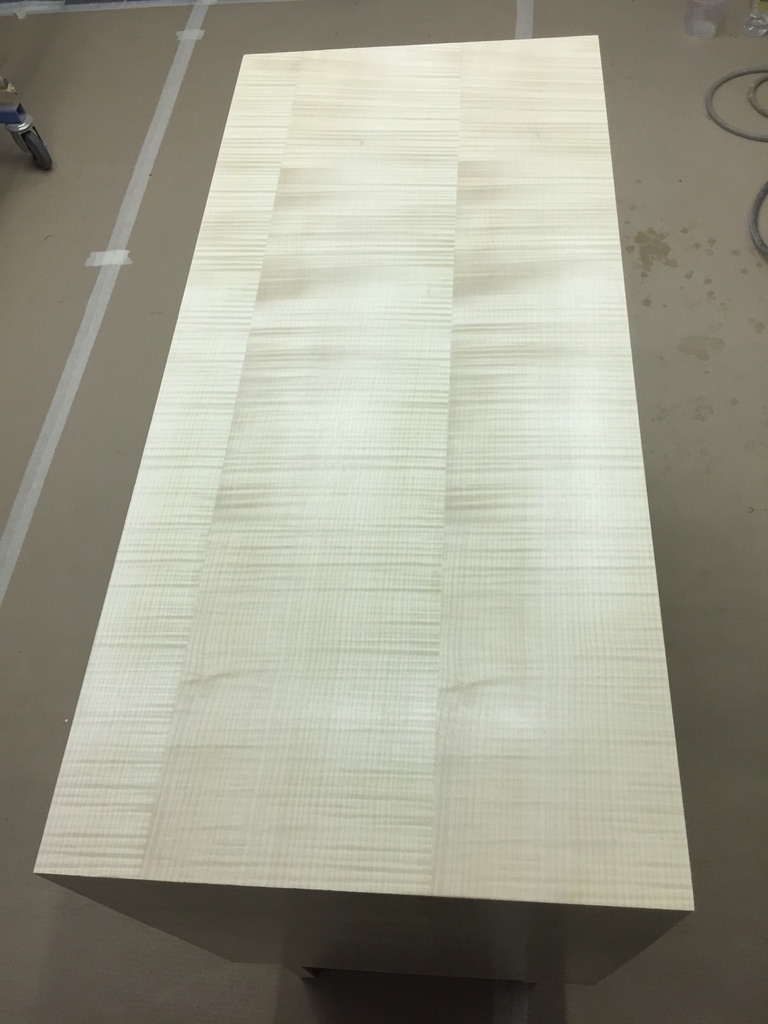

Enfin les panneaux sont plaqués dans la presse à chaud (colle blanche), puis décrassés !

Publié Mis à jour

Partager

Usinage tranches

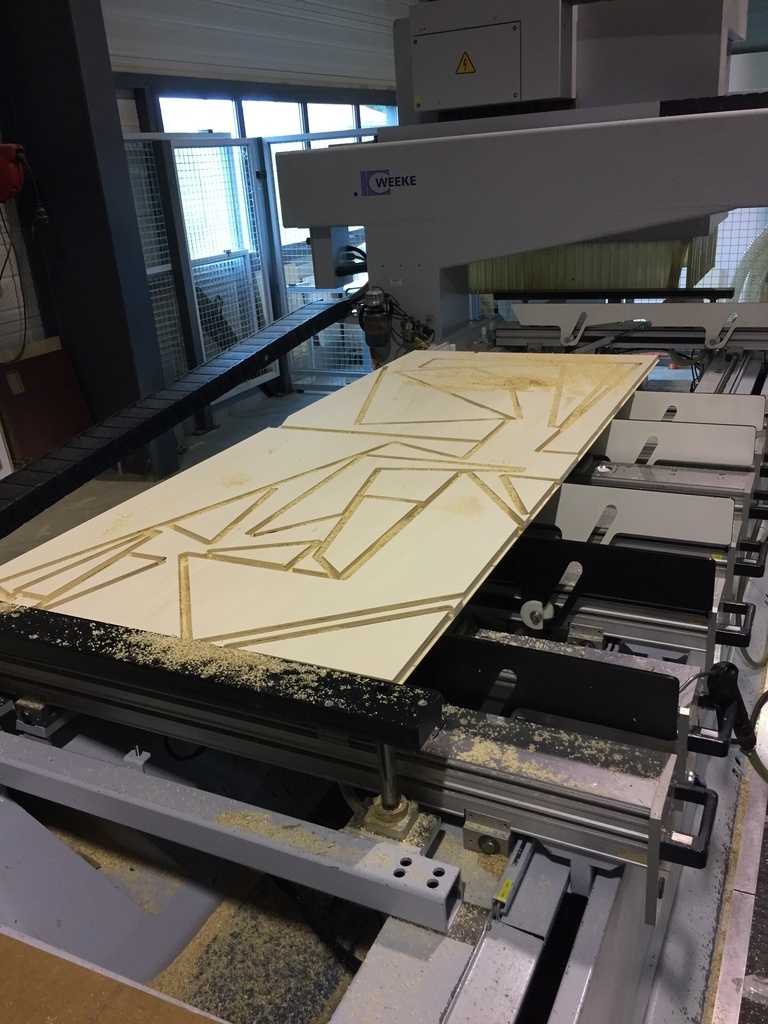

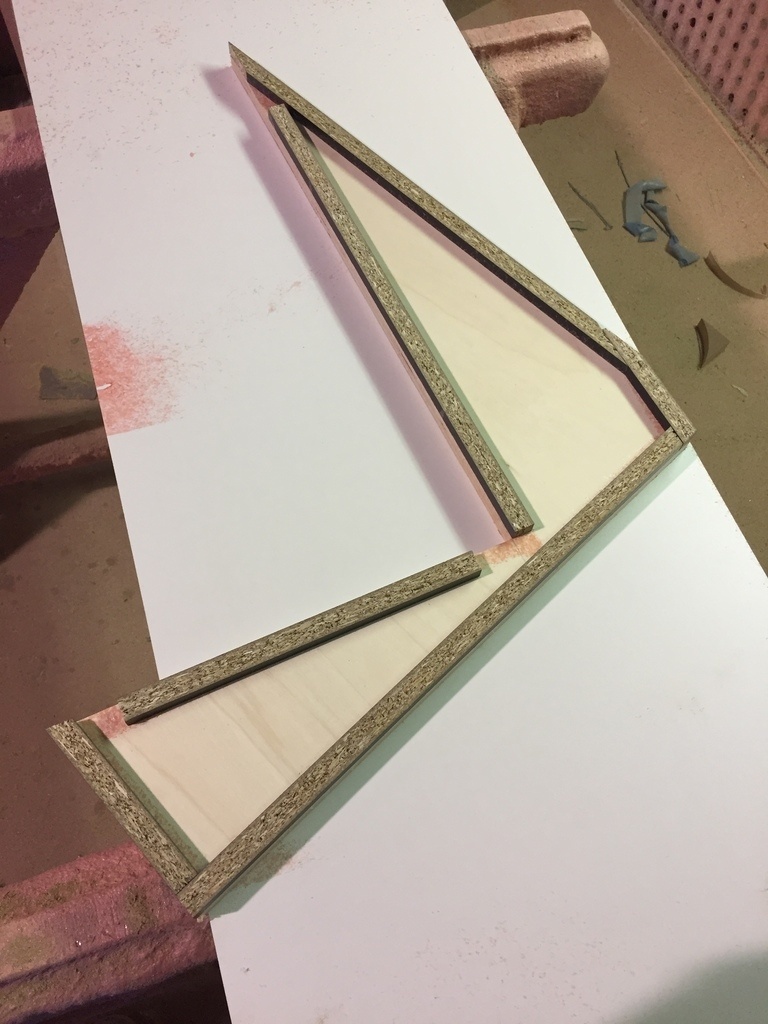

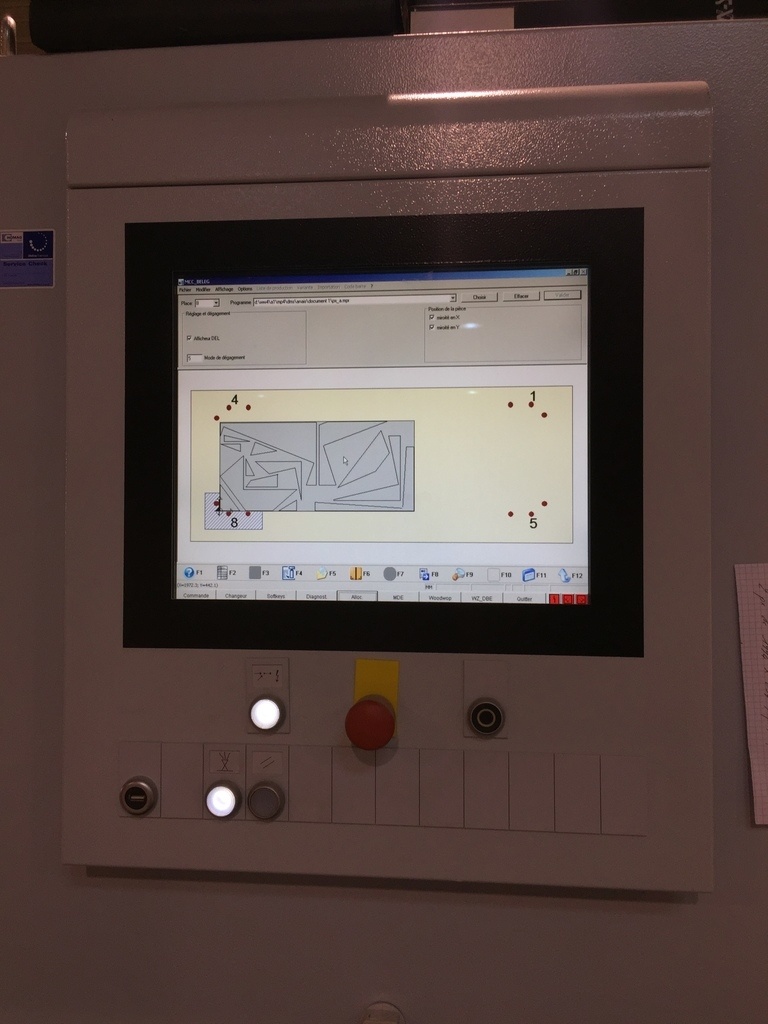

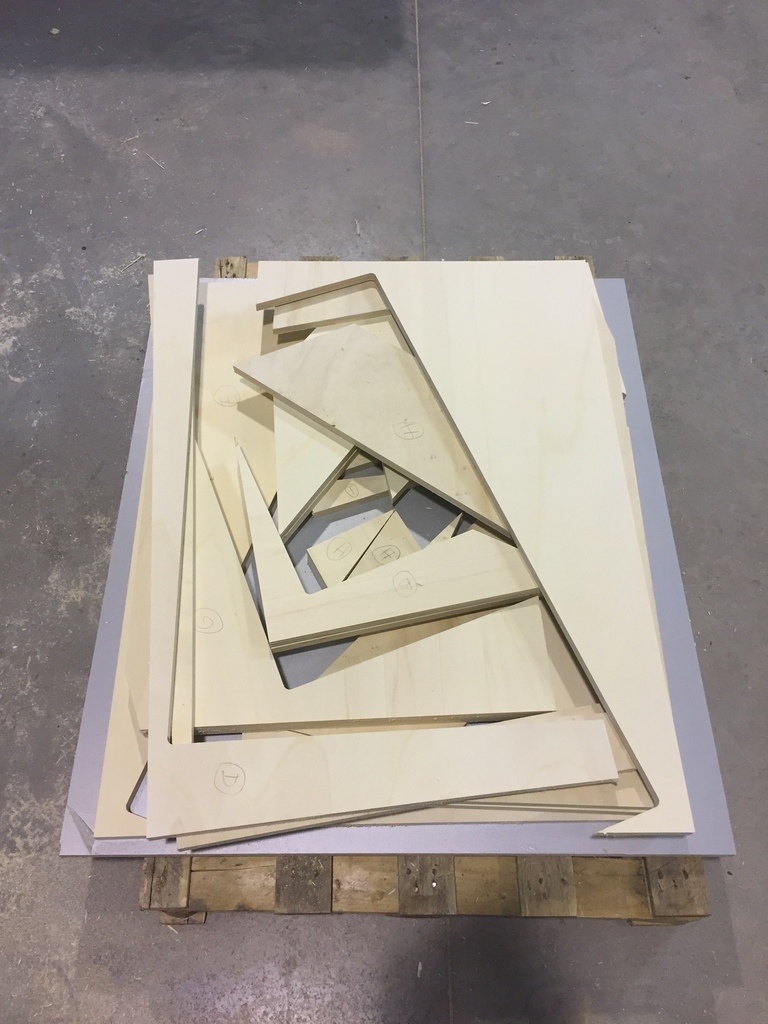

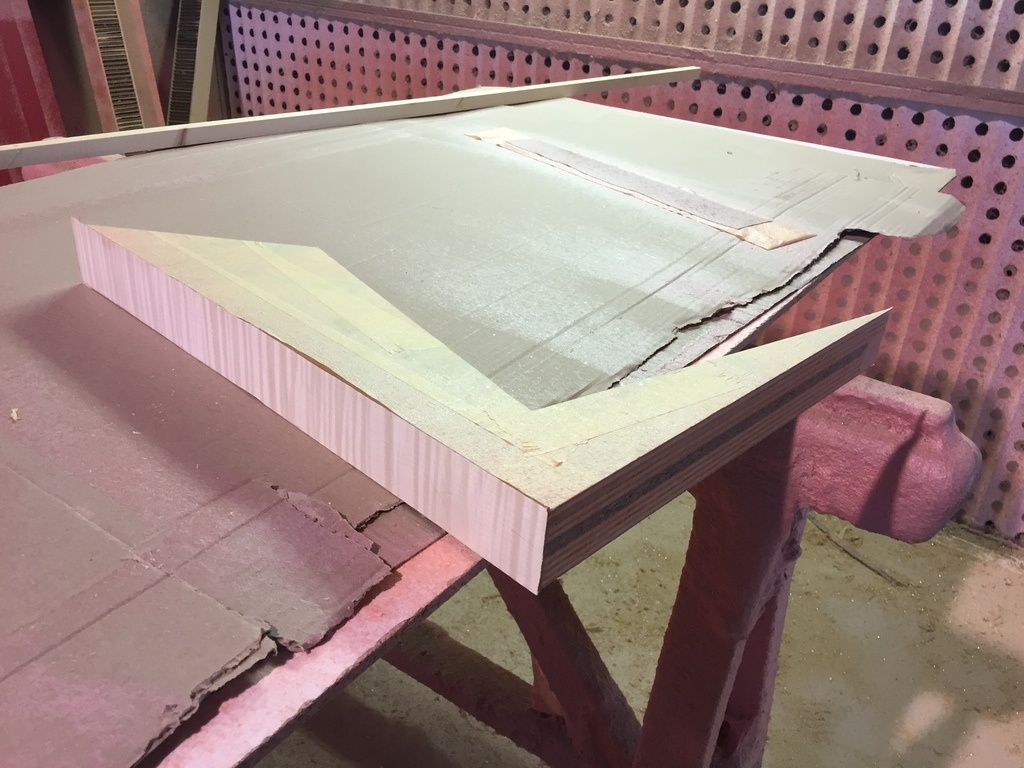

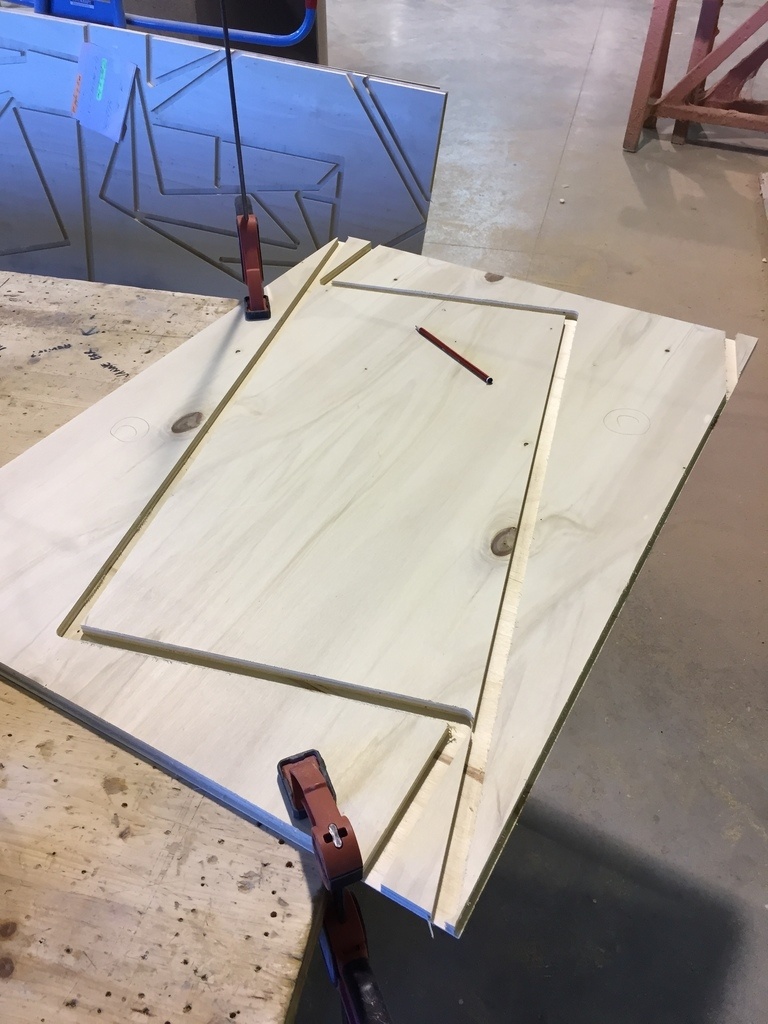

On poursuit avec l'usinage des formes extérieures, à la commande numérique. Elles sont pré-découpés, ce qui me permet un gain de temps, et de précision incroyable.

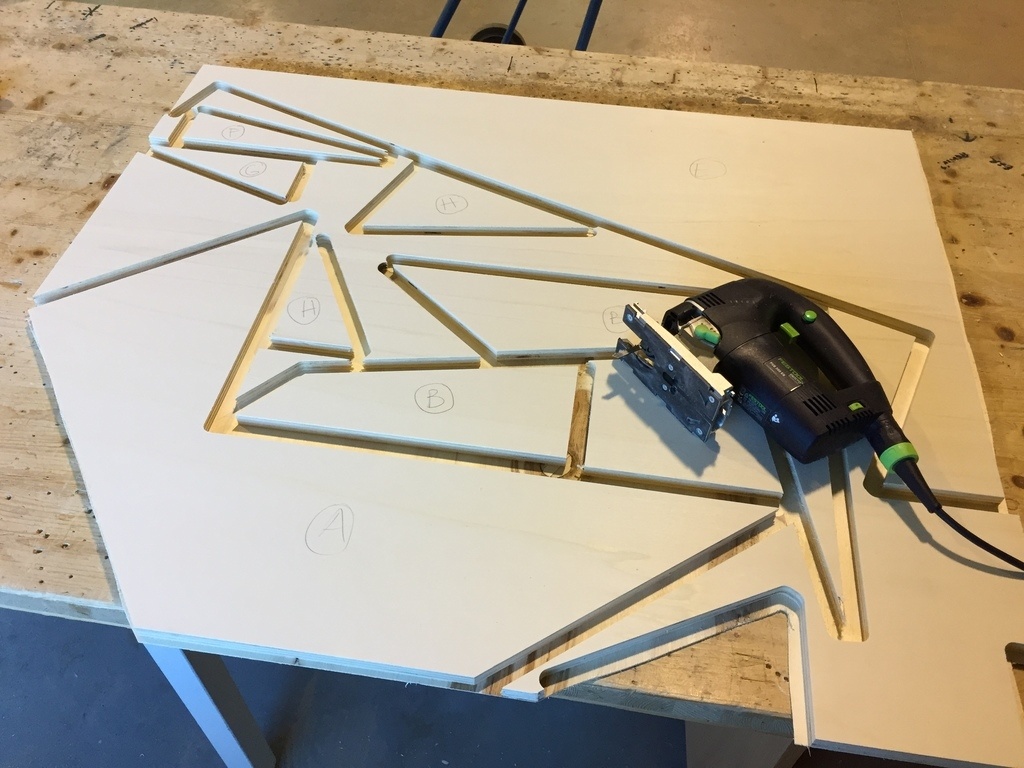

Je les reprends ensuite à la scie sauteuse.

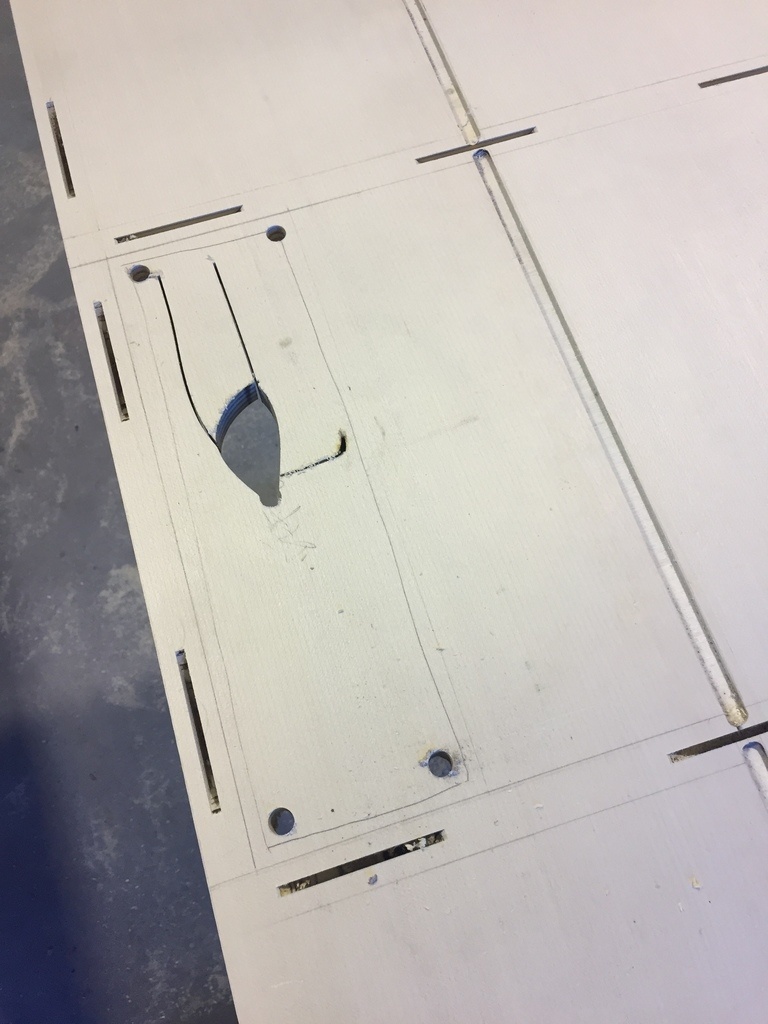

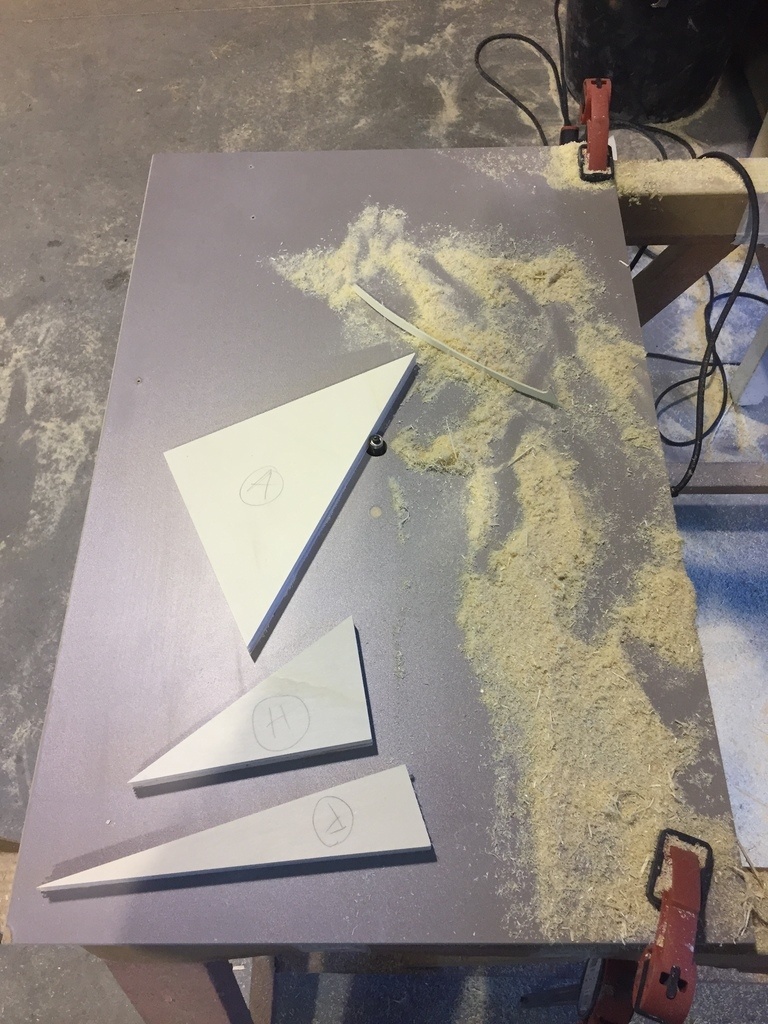

Une fois mes pièces découpées, j'ai du improvisé une défonceuse sur table. J'ai ainsi affleuré tous mes panneaux en peu de temps, à l'aide d'une fraise à affleurer droite avec roulement.

Publié

Partager

Usinages panneaux

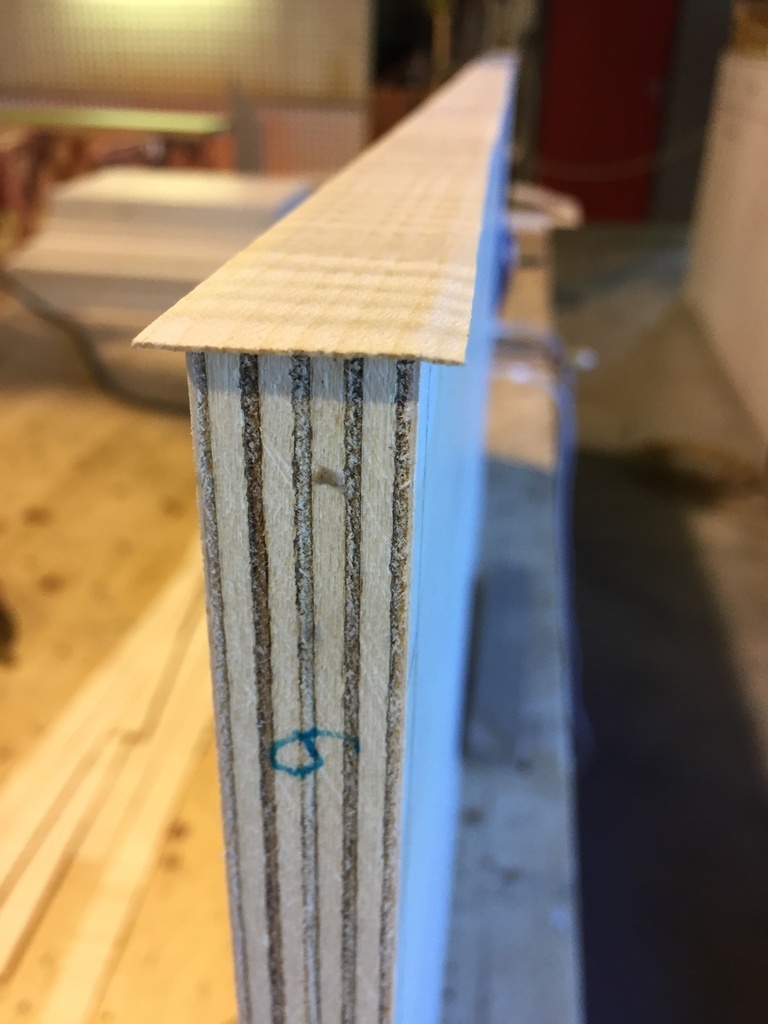

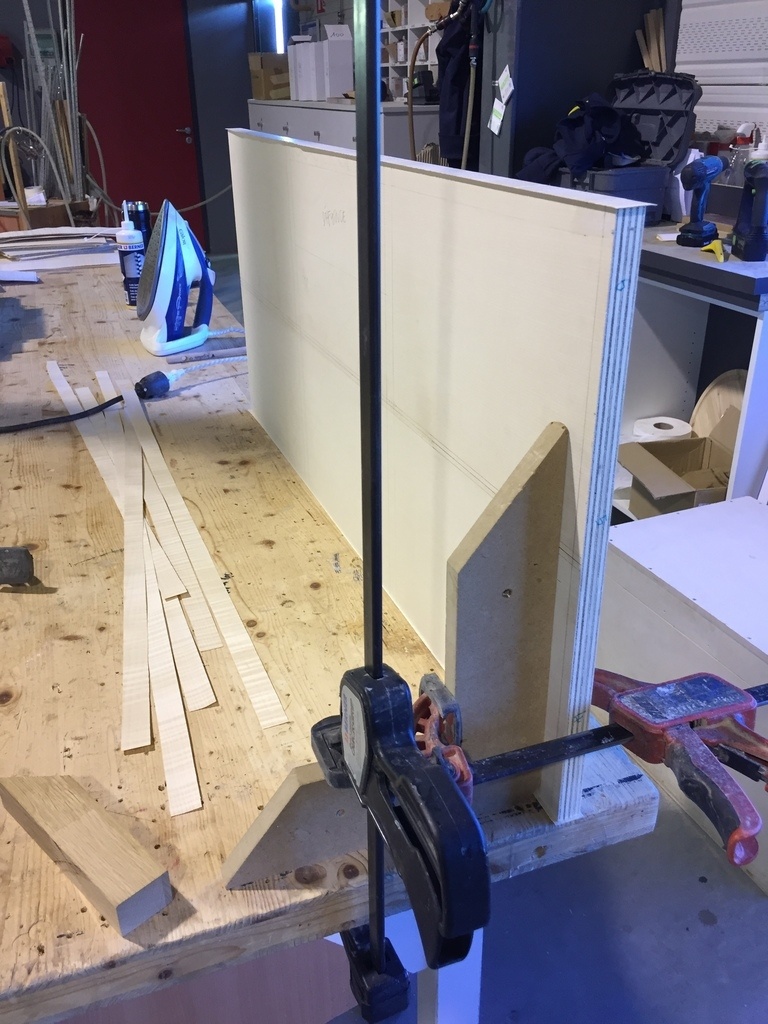

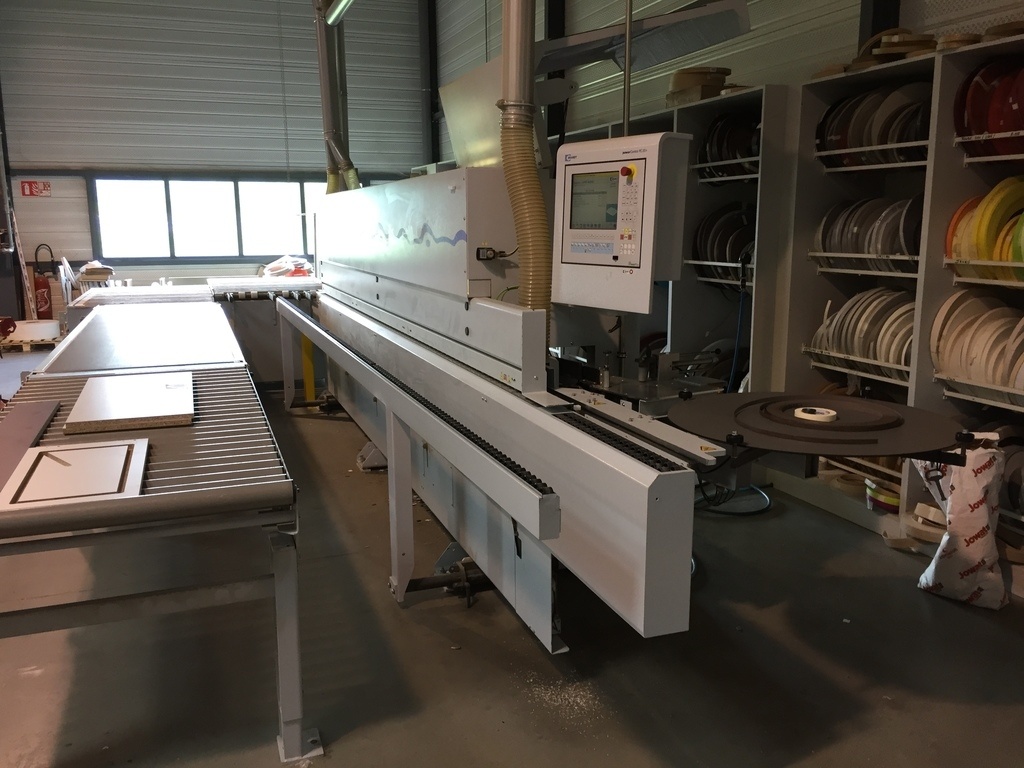

Après avoir recoupé les panneaux à la bonne côte, j'ai pu plaquer les chants. Certains à la main (colle blanche et fer à repasser) d'autres à la plaqueuse de chant numérique.

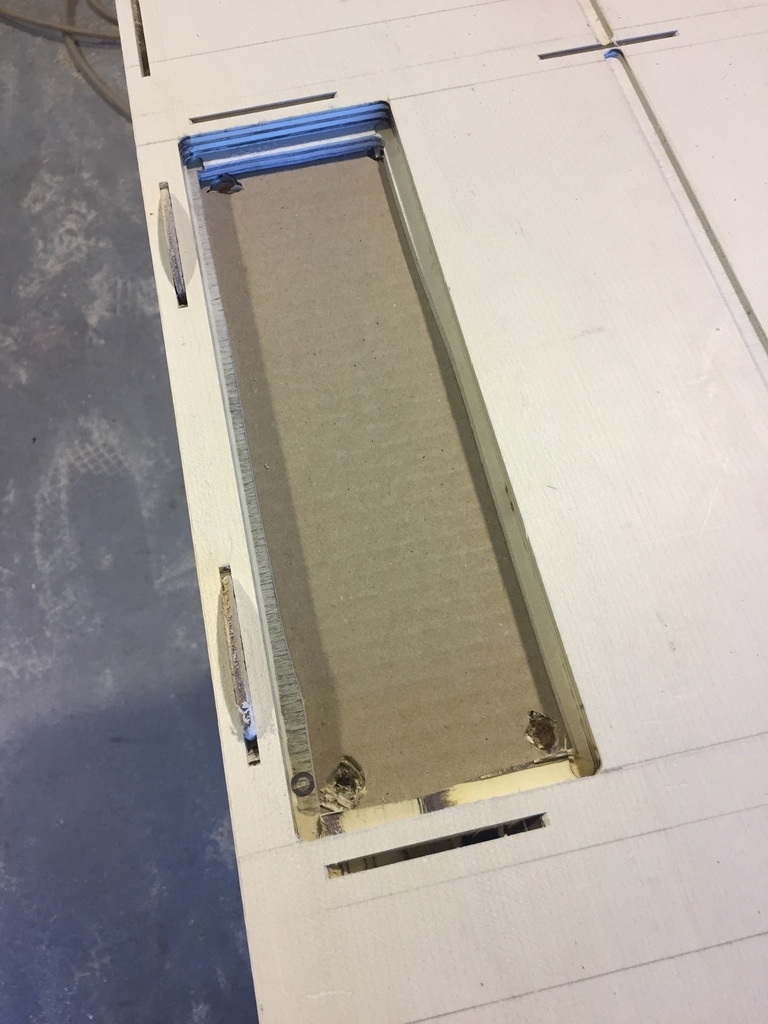

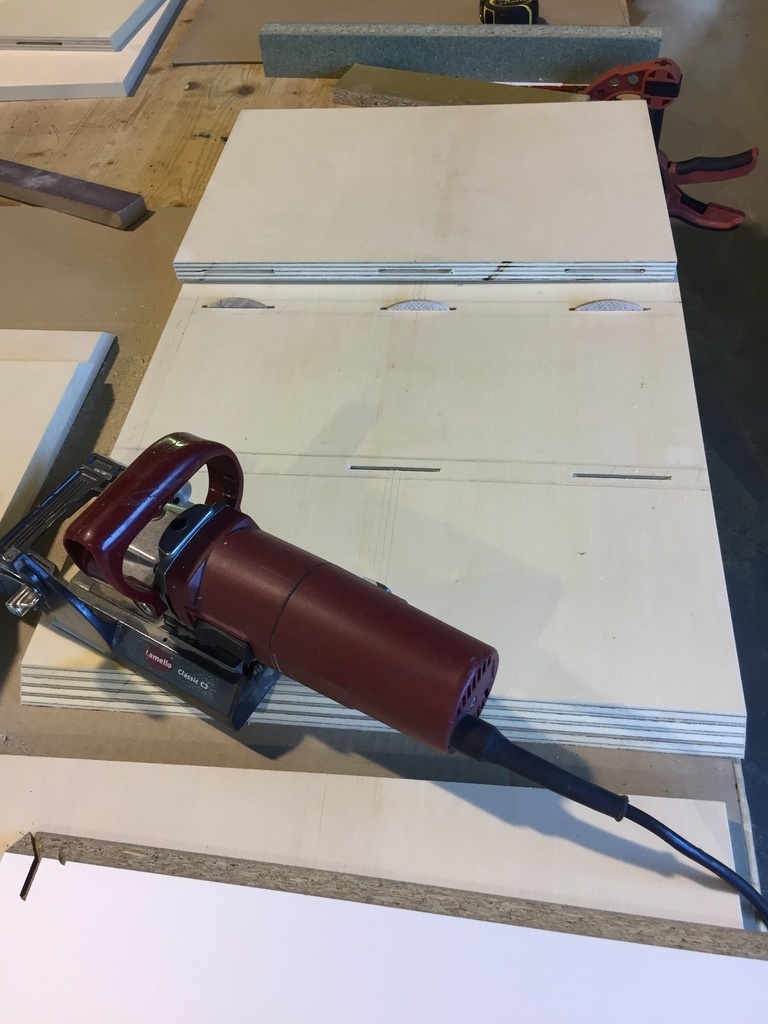

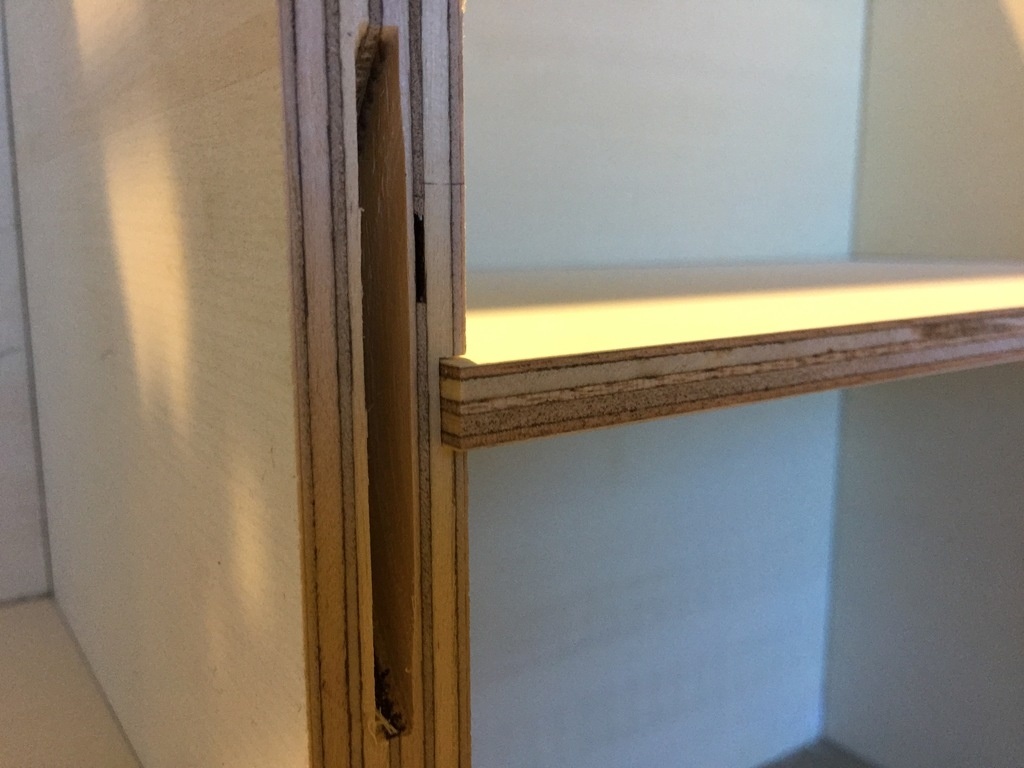

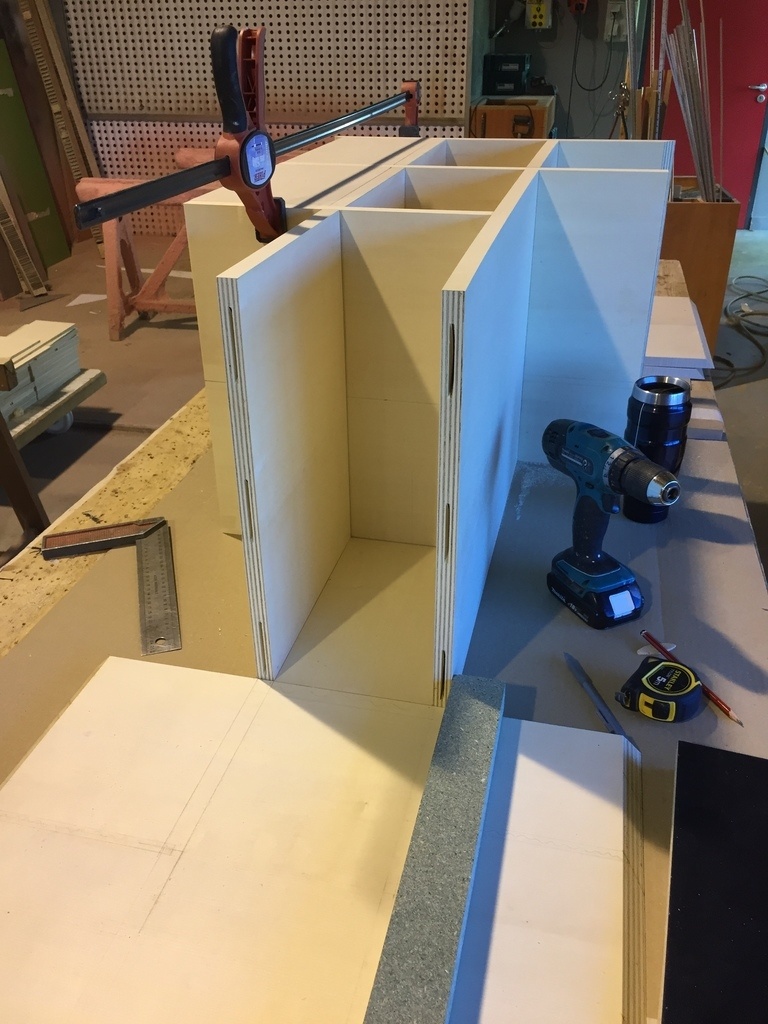

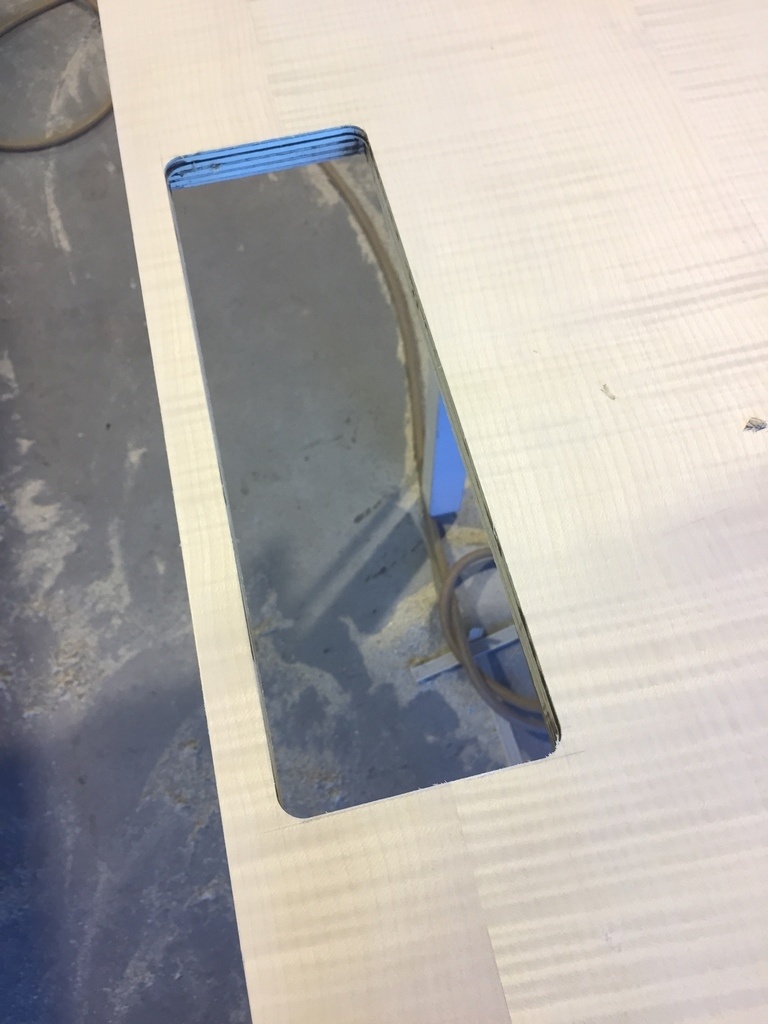

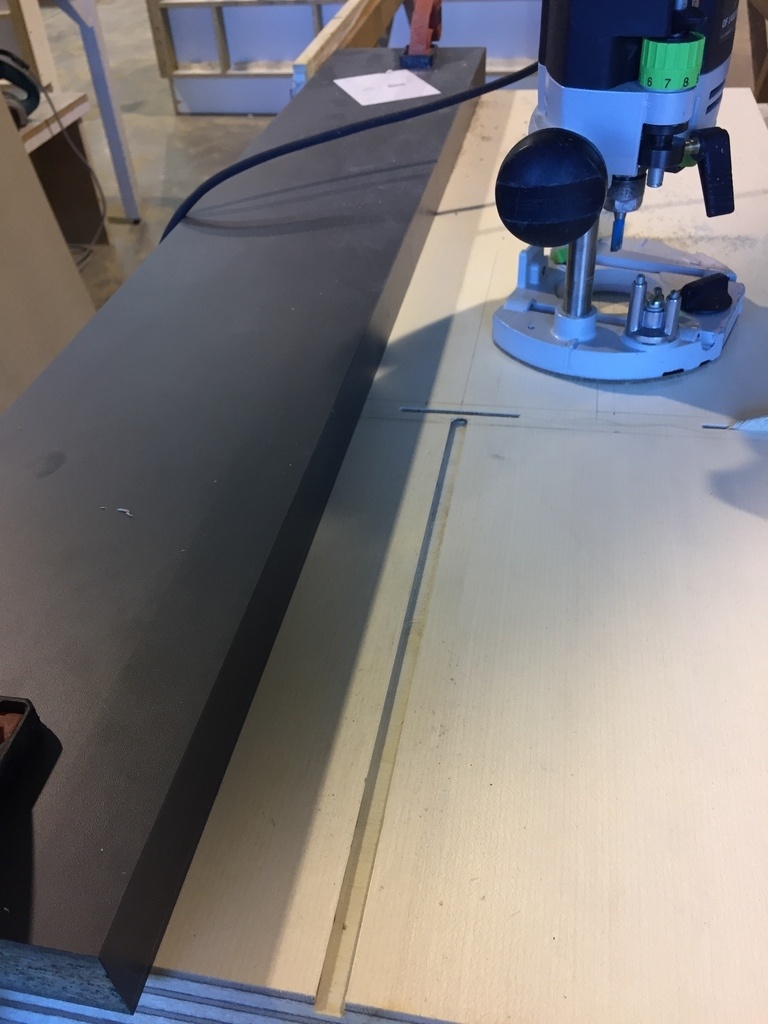

Ensuite je fais les usinages nécéssaire (lamellos, rainures et défonce), et réalise un montage à blanc.

Publié

Partager

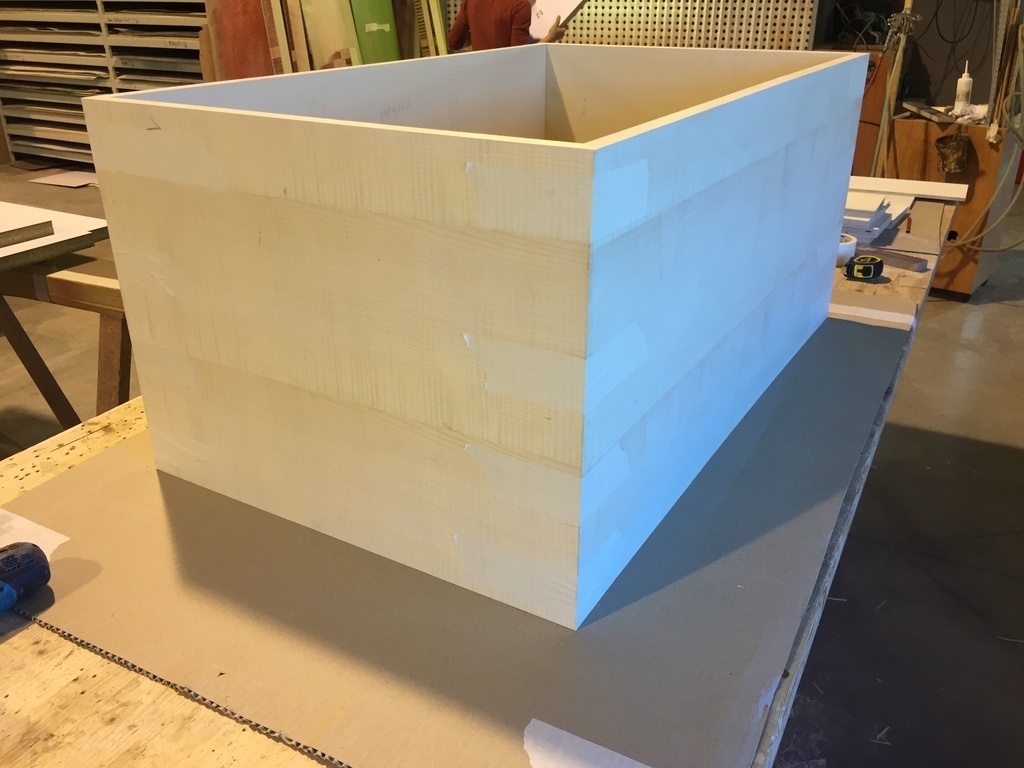

Montage du caisson

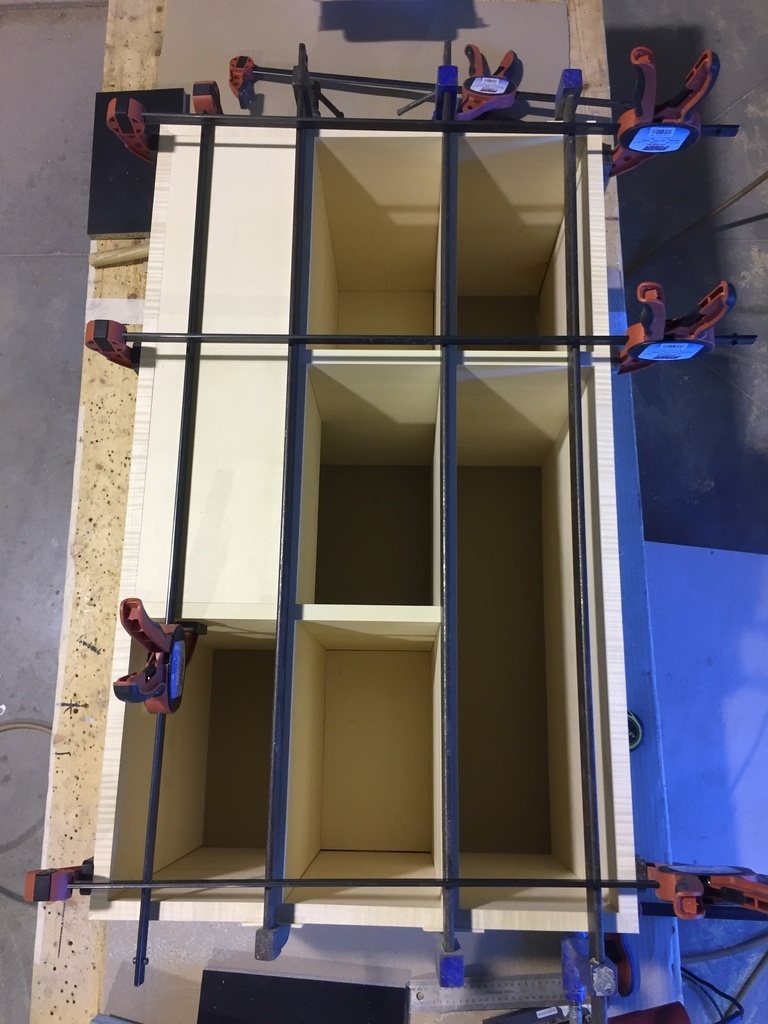

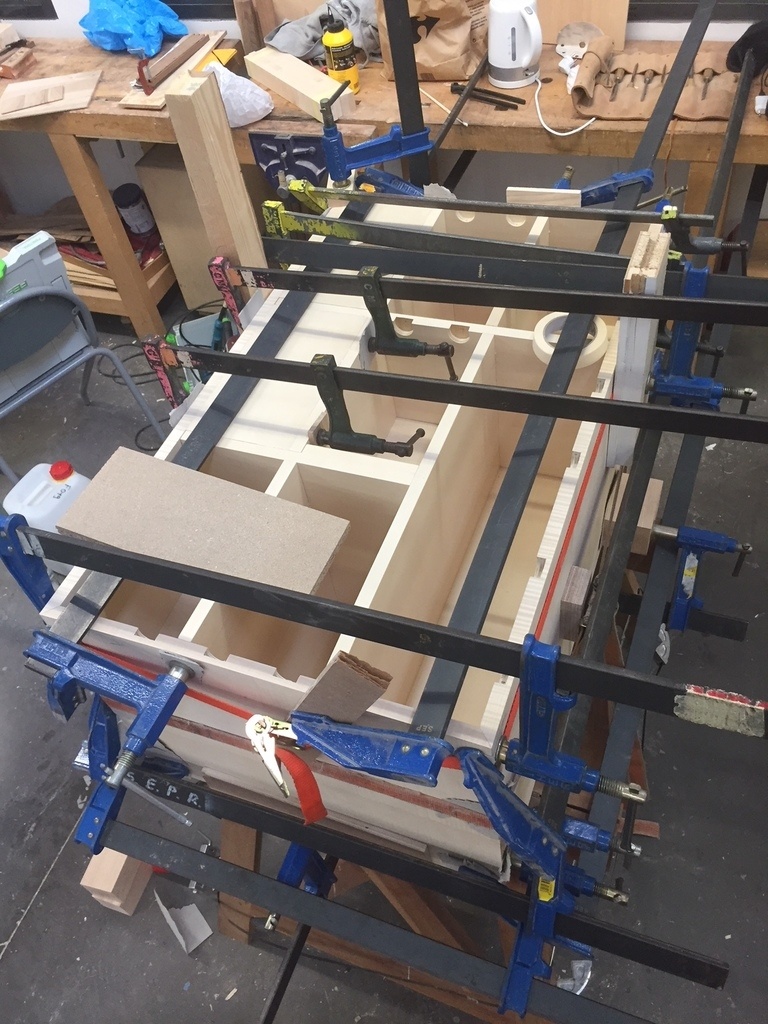

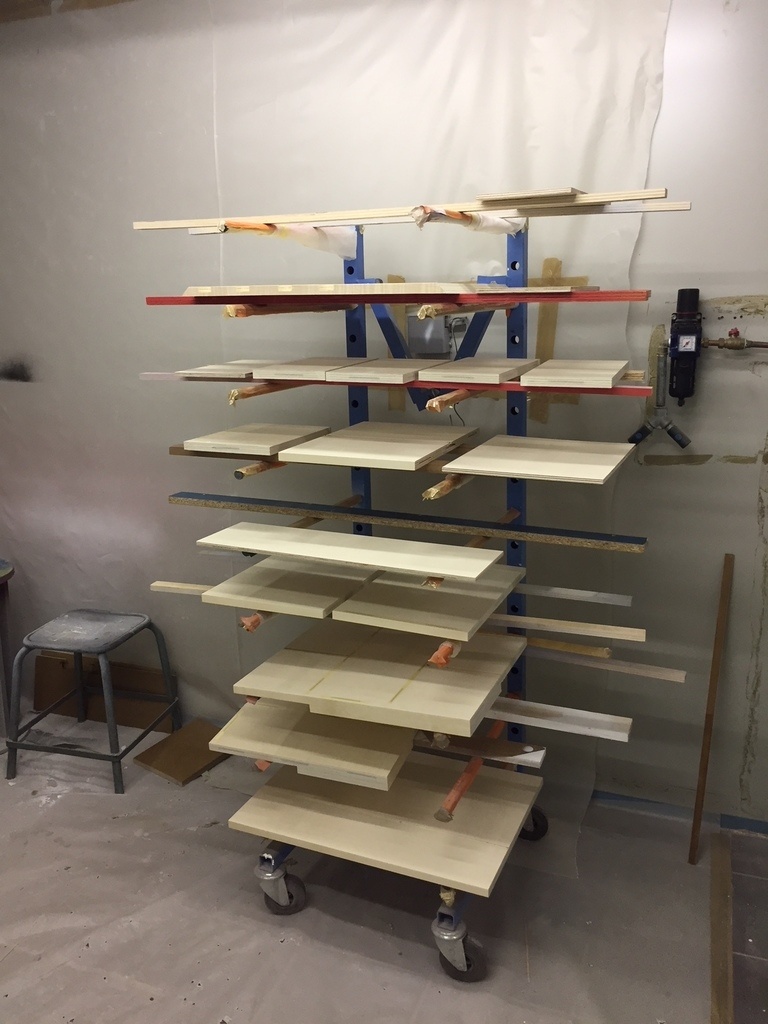

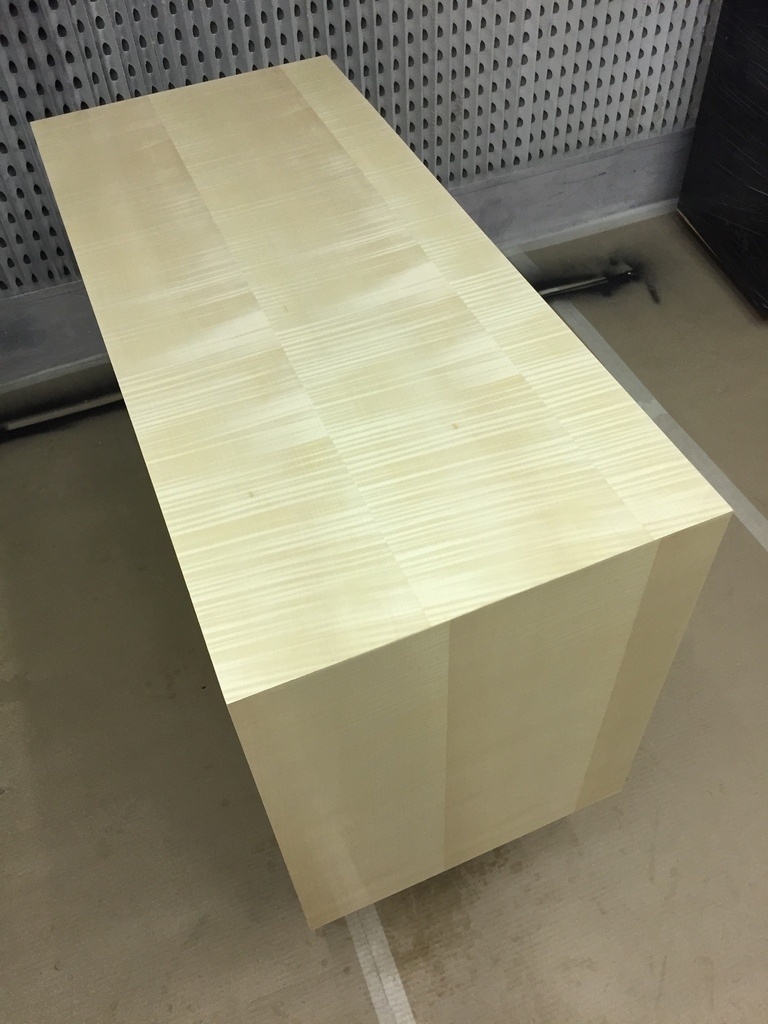

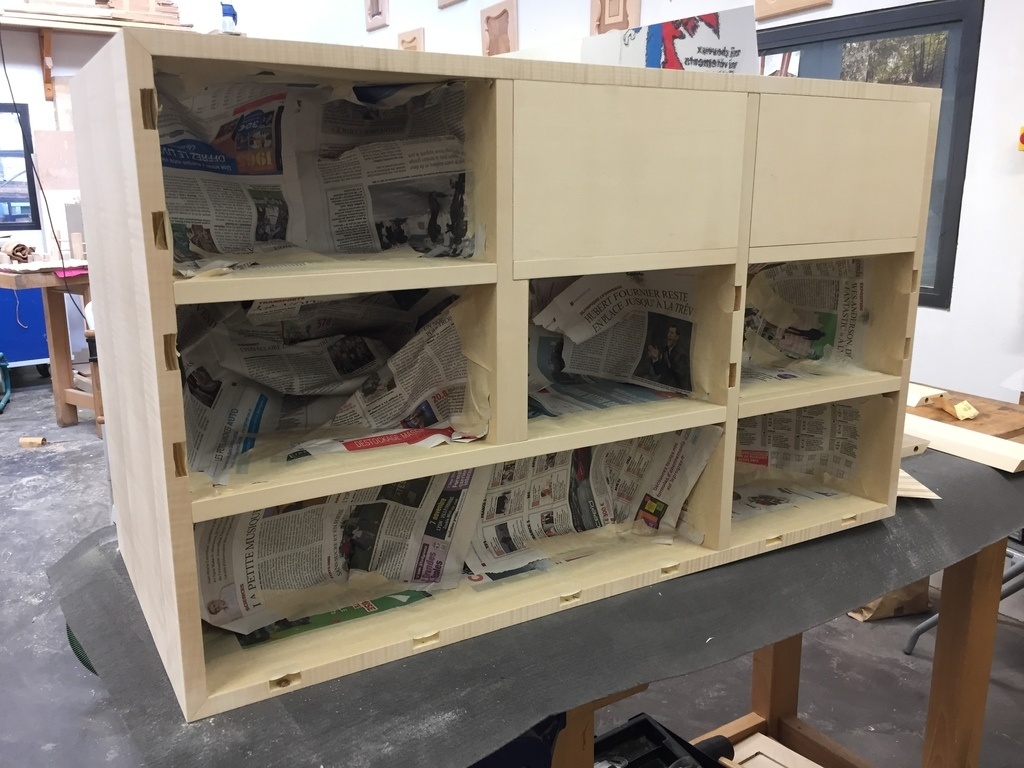

Après montage à blanc, je masque les usinages au scotch puis vernis les parties intérieures. J'ai utilisé un vernis hydro bicouche 5 gloss (très mat). Ensuite je ponce la caisse extérieurs, masque de nouveau et vernis.

Publié

Partager

Montage des tranches

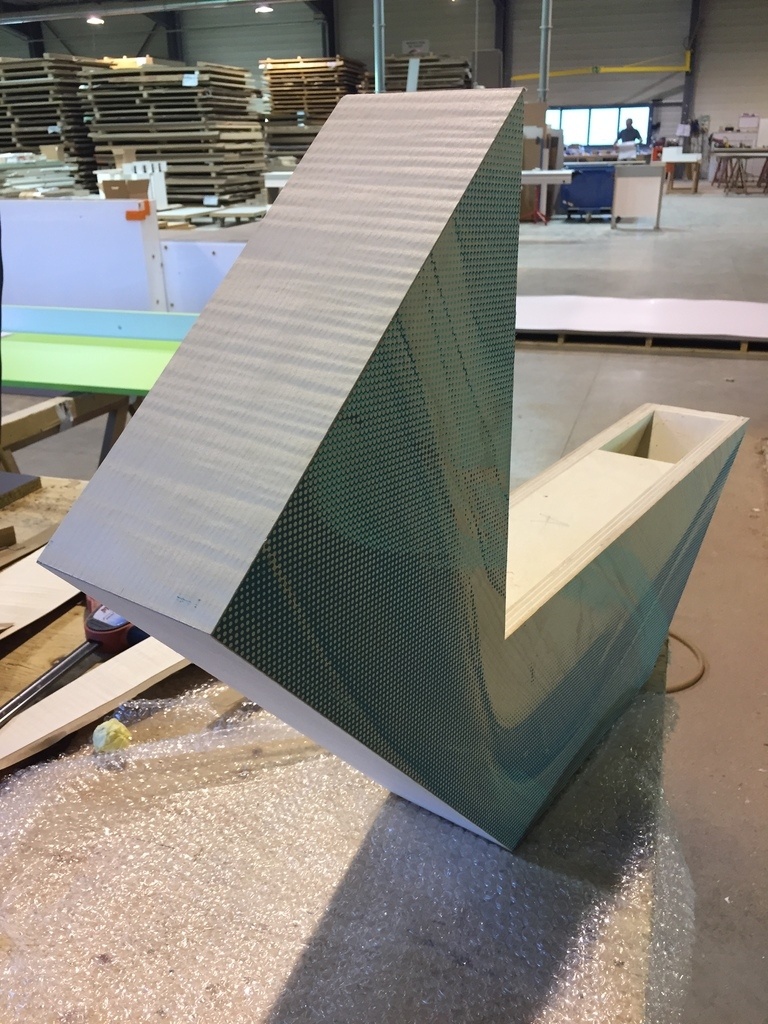

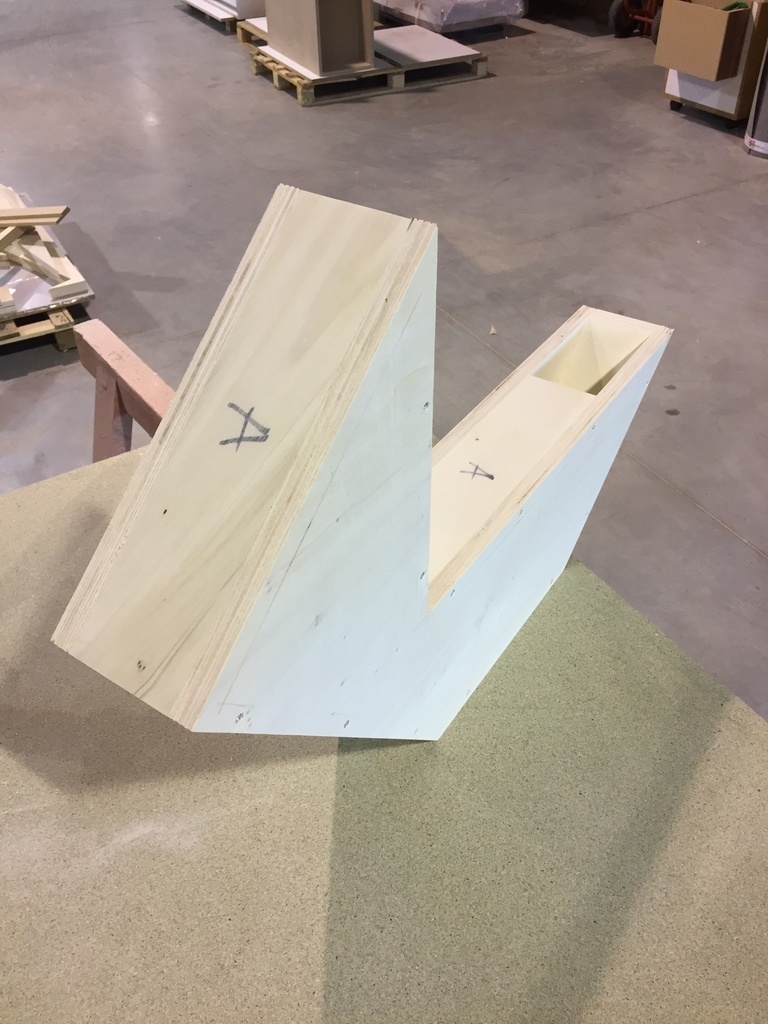

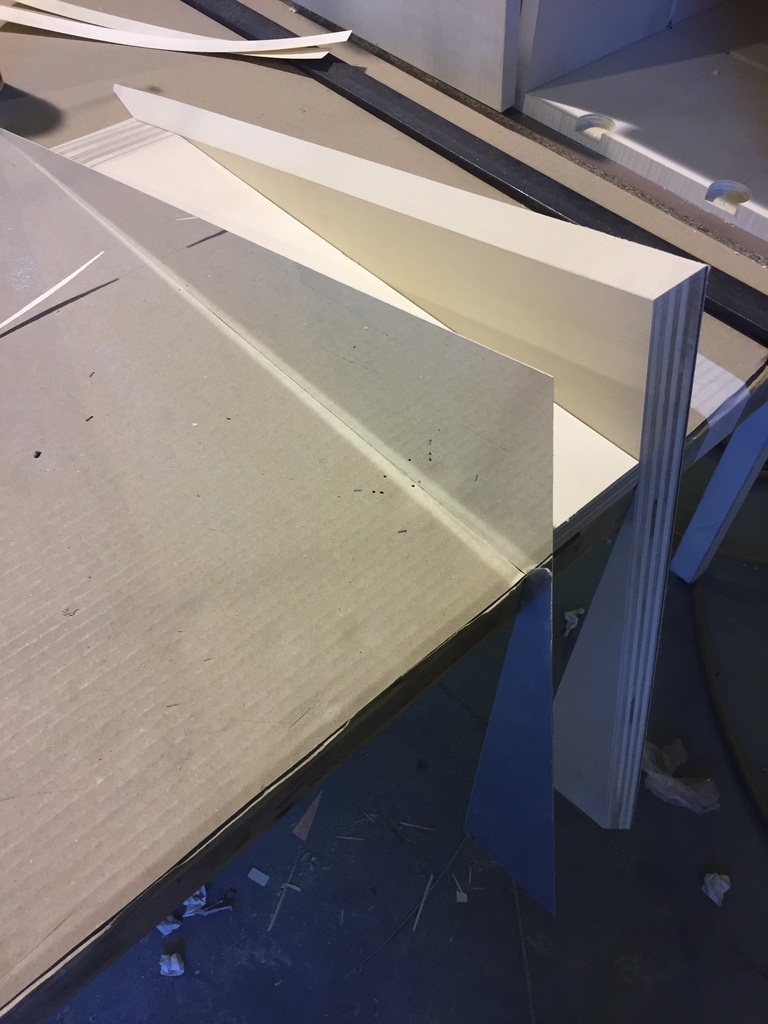

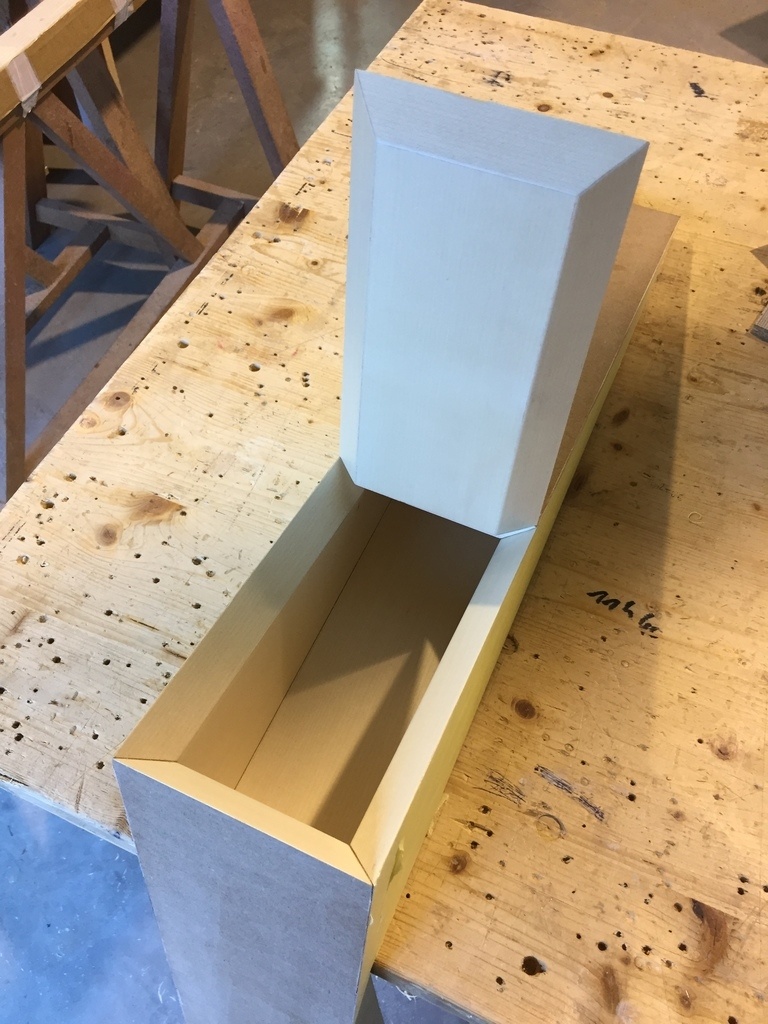

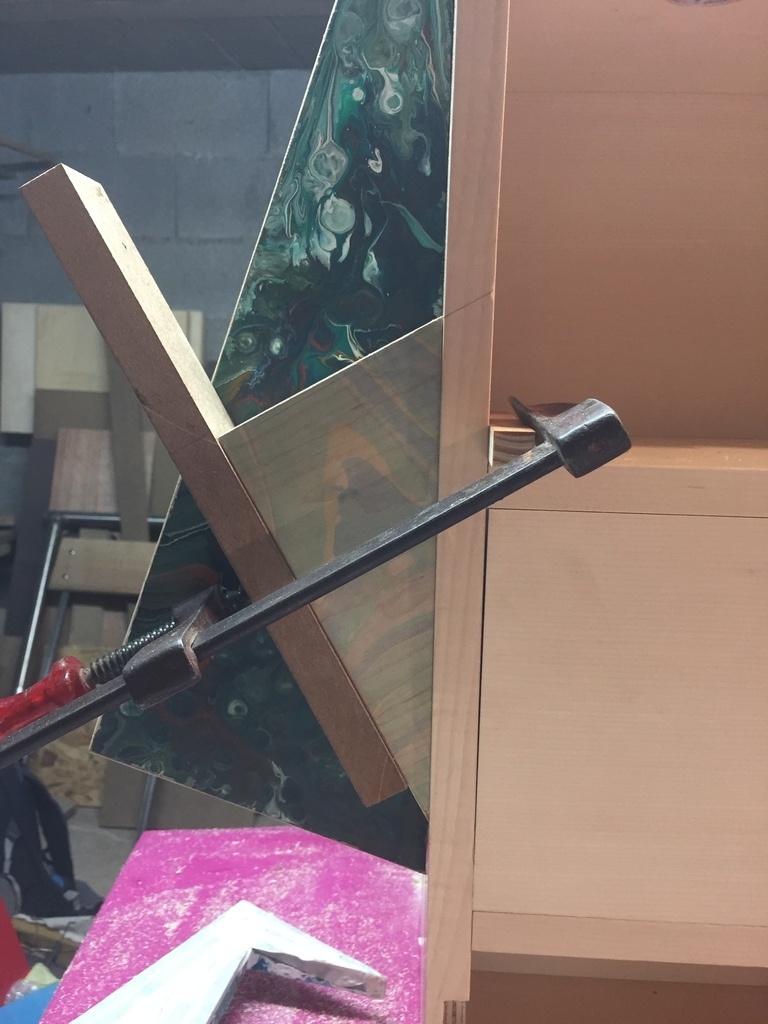

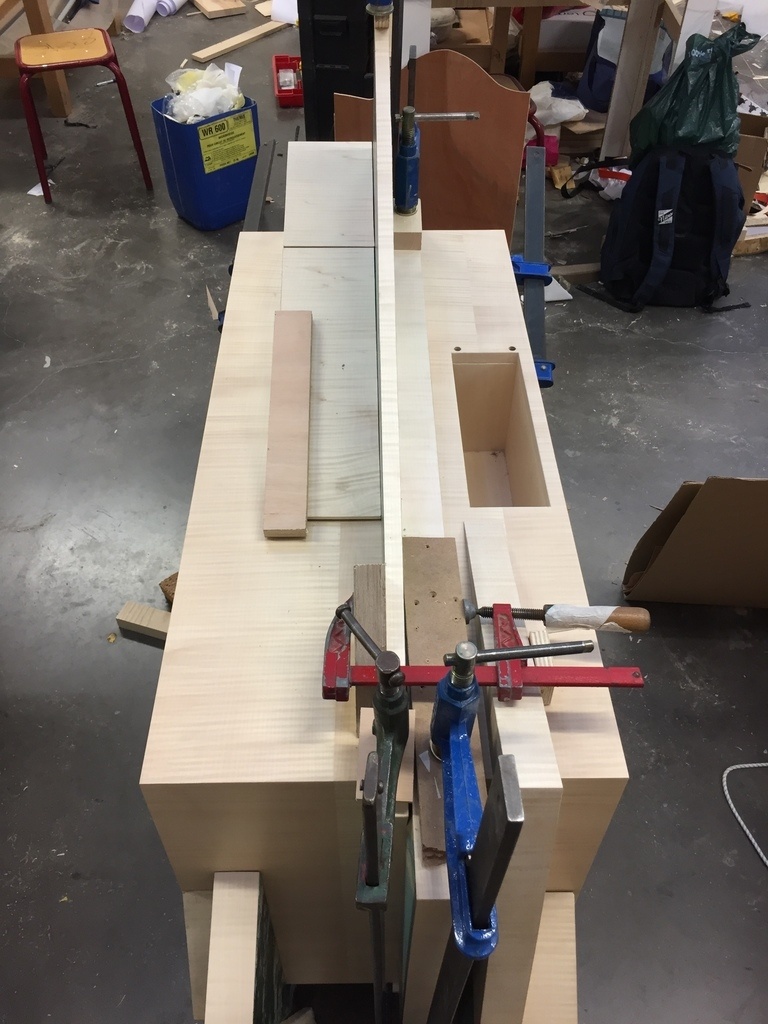

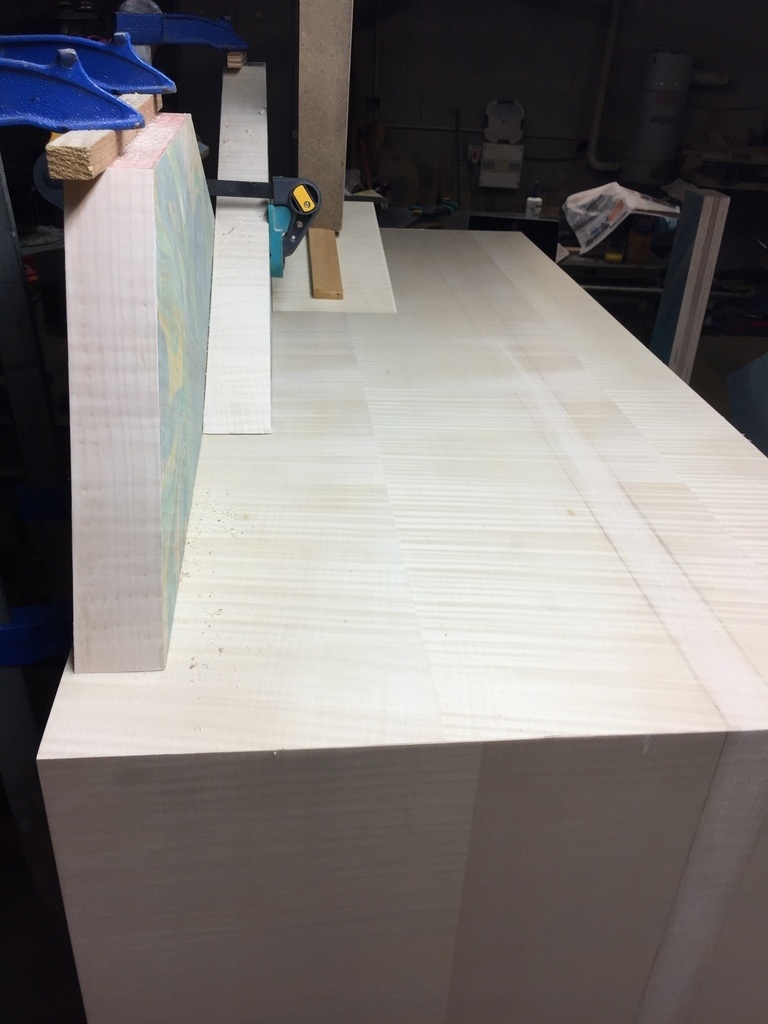

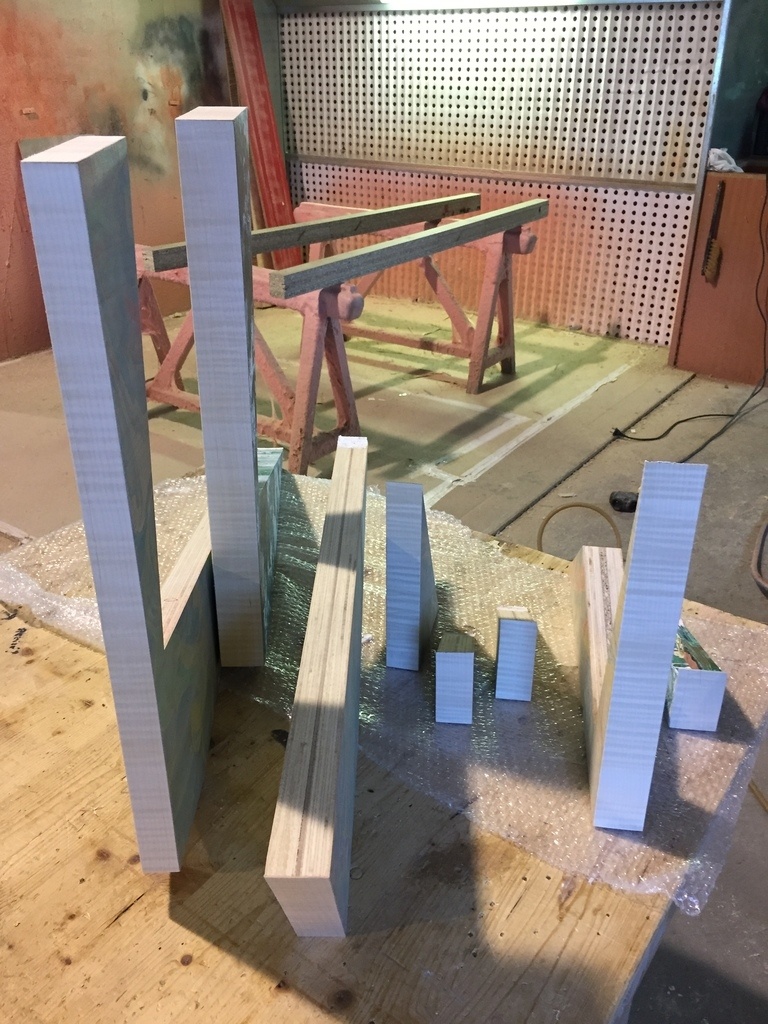

Je réalise ensuite l'assemblage des tranches. La partie "A" est vissée et collée, les autres sont doublées avec plusieurs panneaux selon l'épaisseur voulue. L'intérieur de la partie F sera vue et est donc assemblée en coupe d'onglet après avoir été plaqué et verni.

Publié

Partager

La couleur

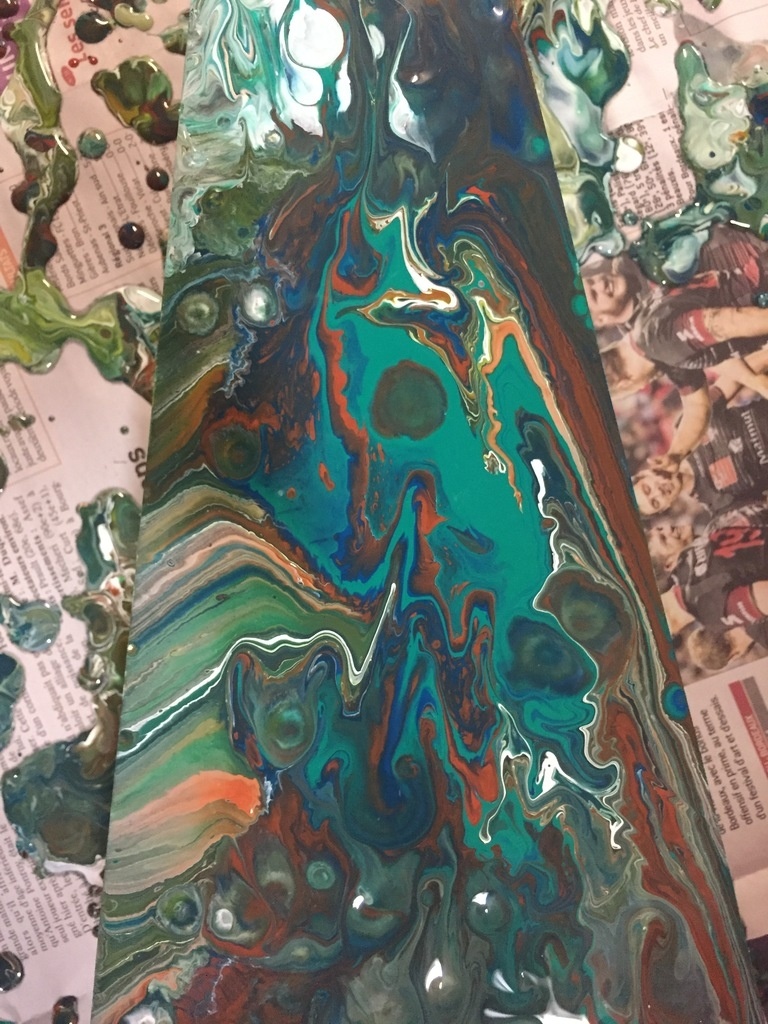

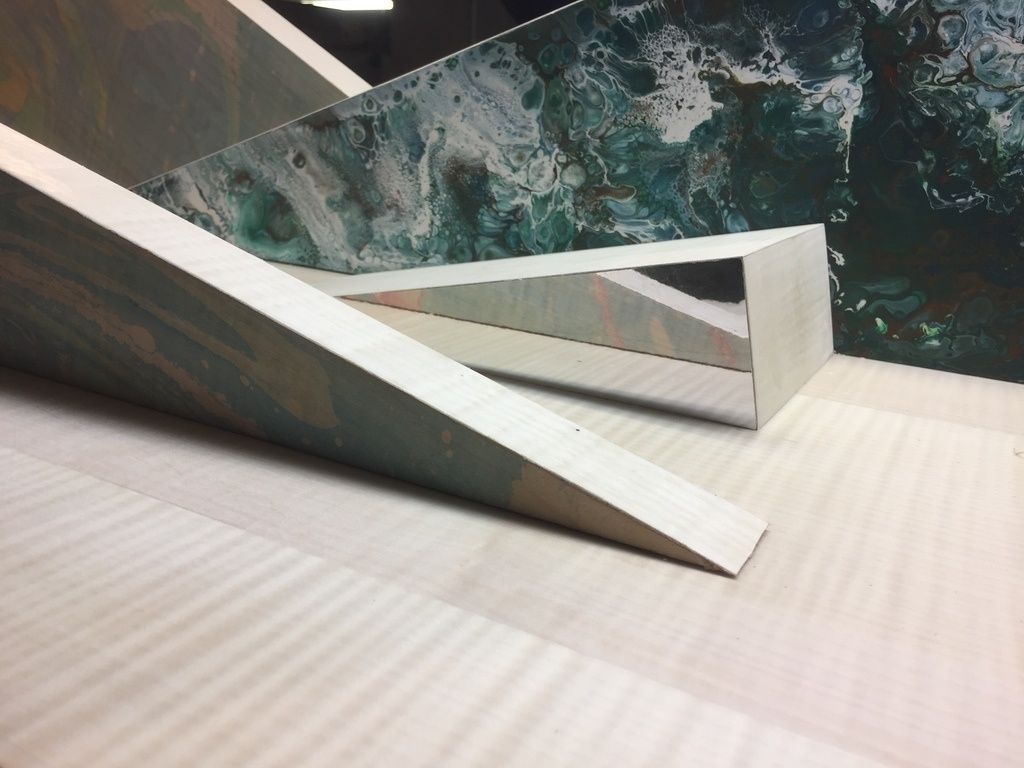

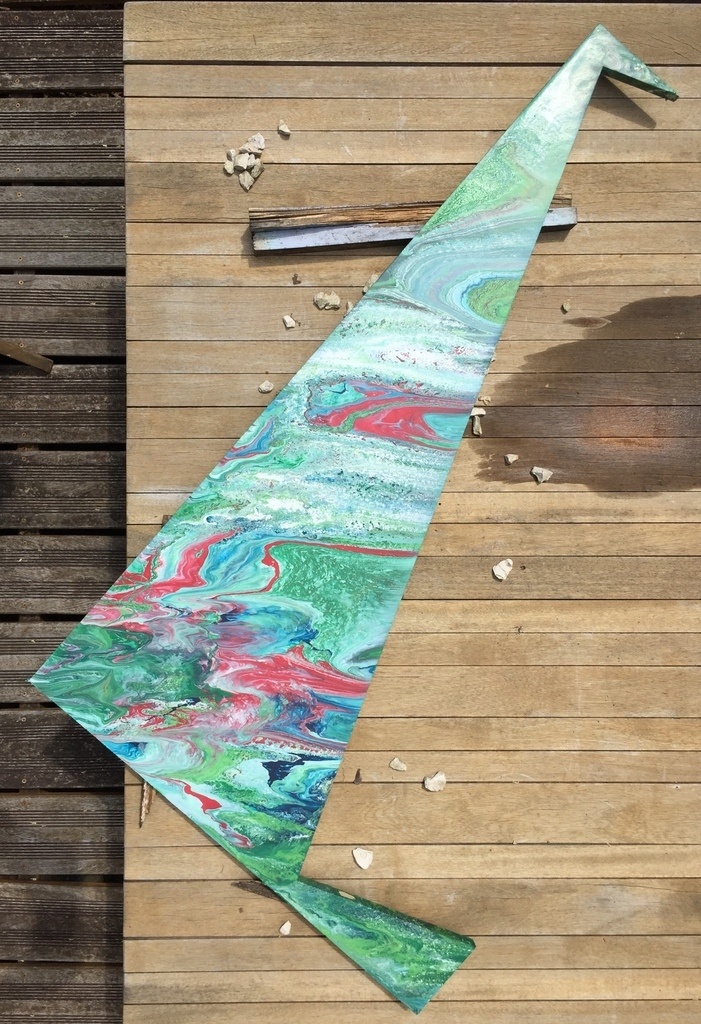

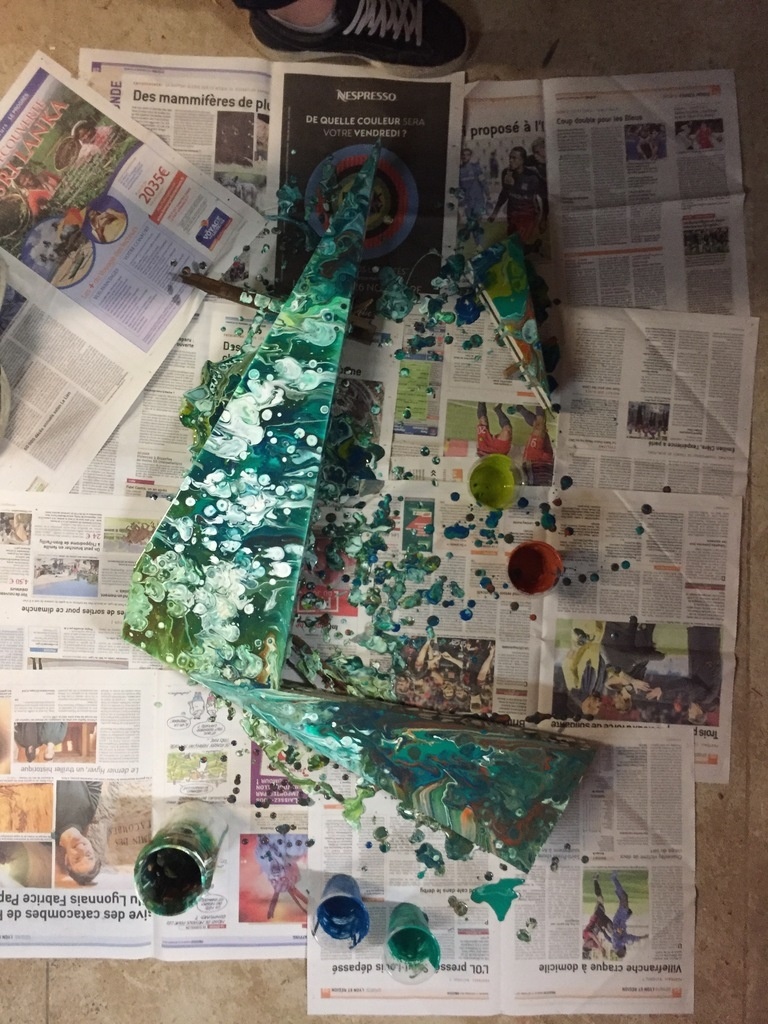

J'utilise trois techniques pour la face des tranches. D'abord l'acrylic pouring, beaucoup de techniques existent. Je fais pour ma part deux mélanges différents :

  • acyrlic + colle blanche + eau
  • acrylic + medium de lissage + huile de silicone + eau

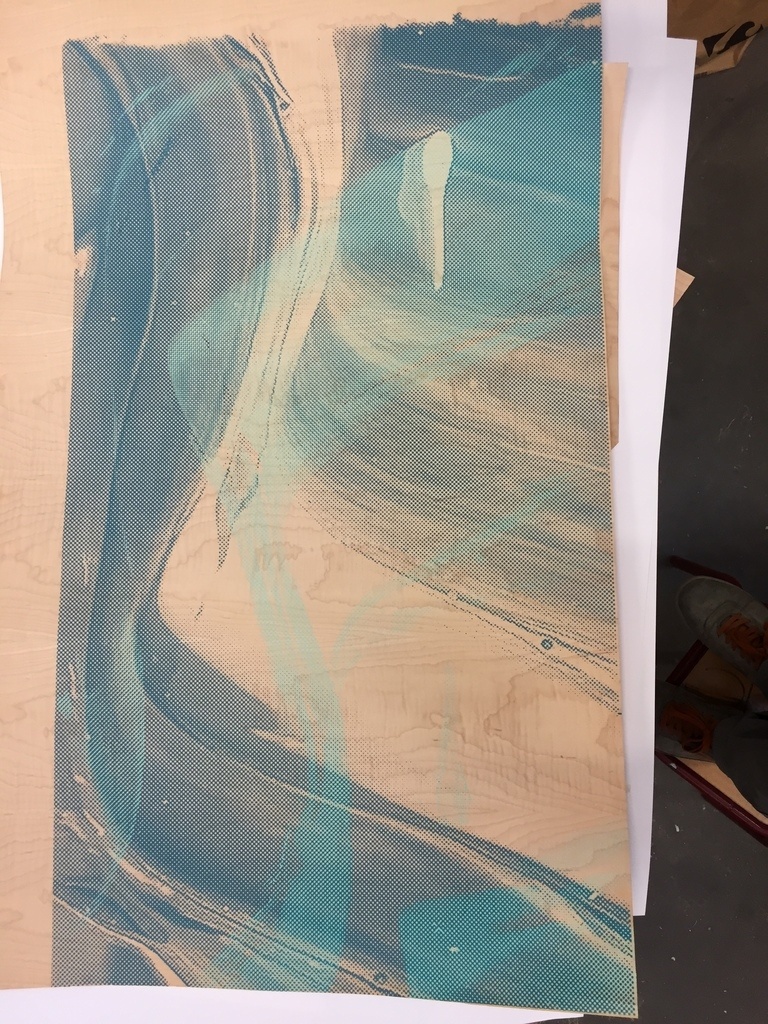

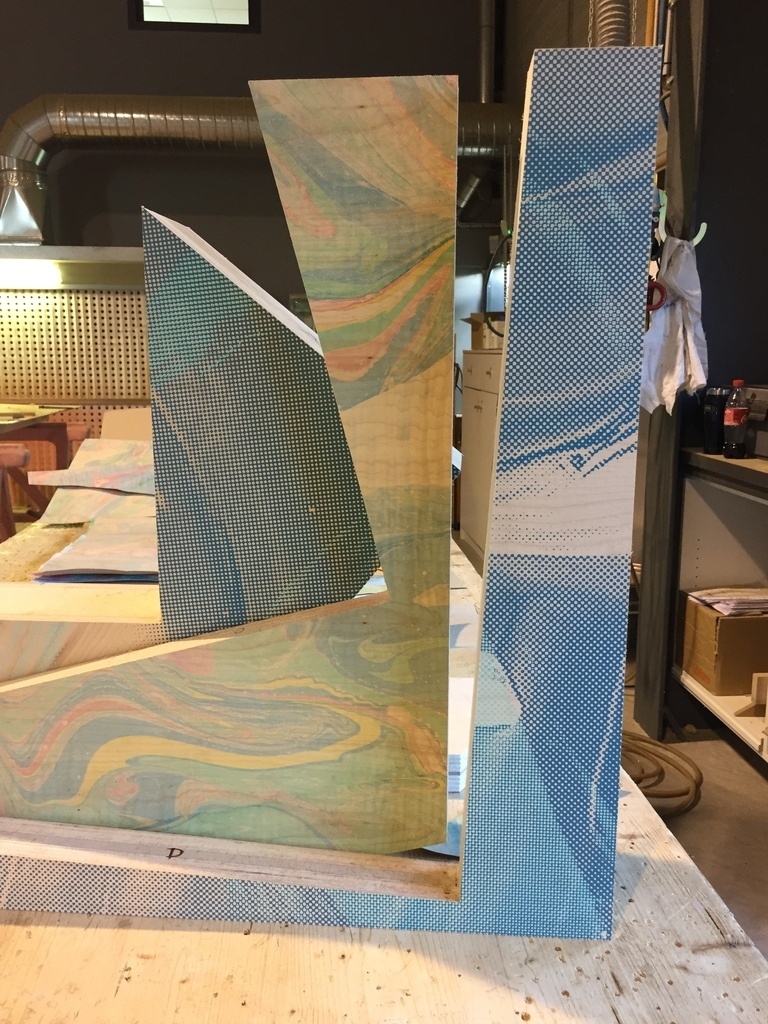

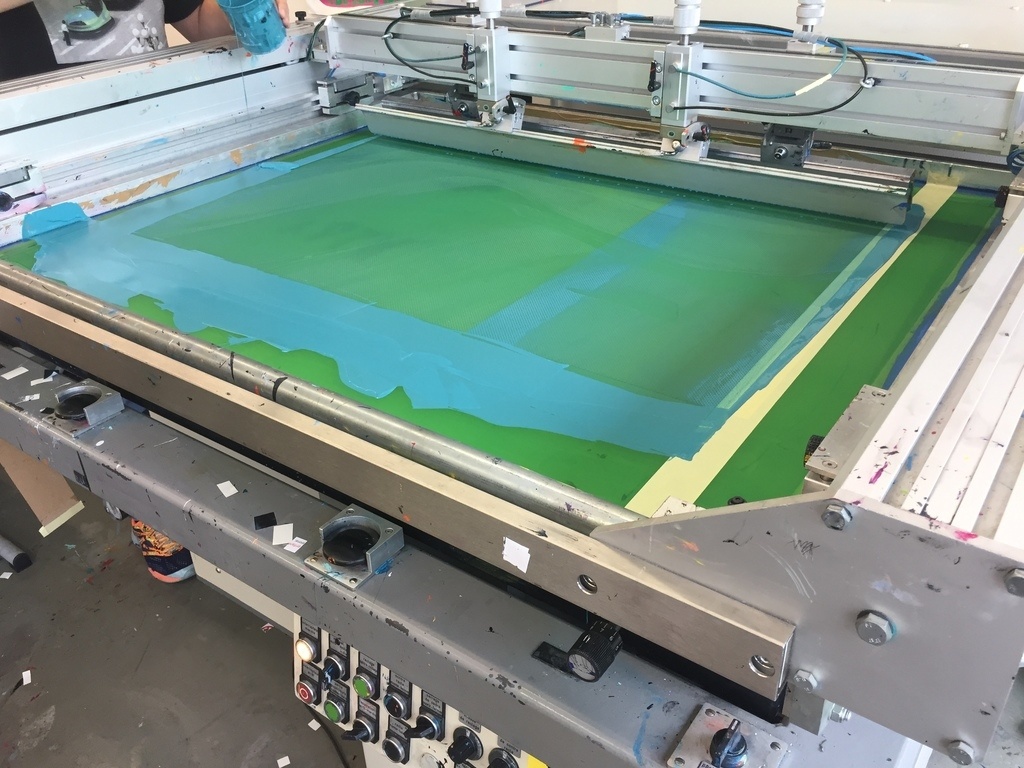

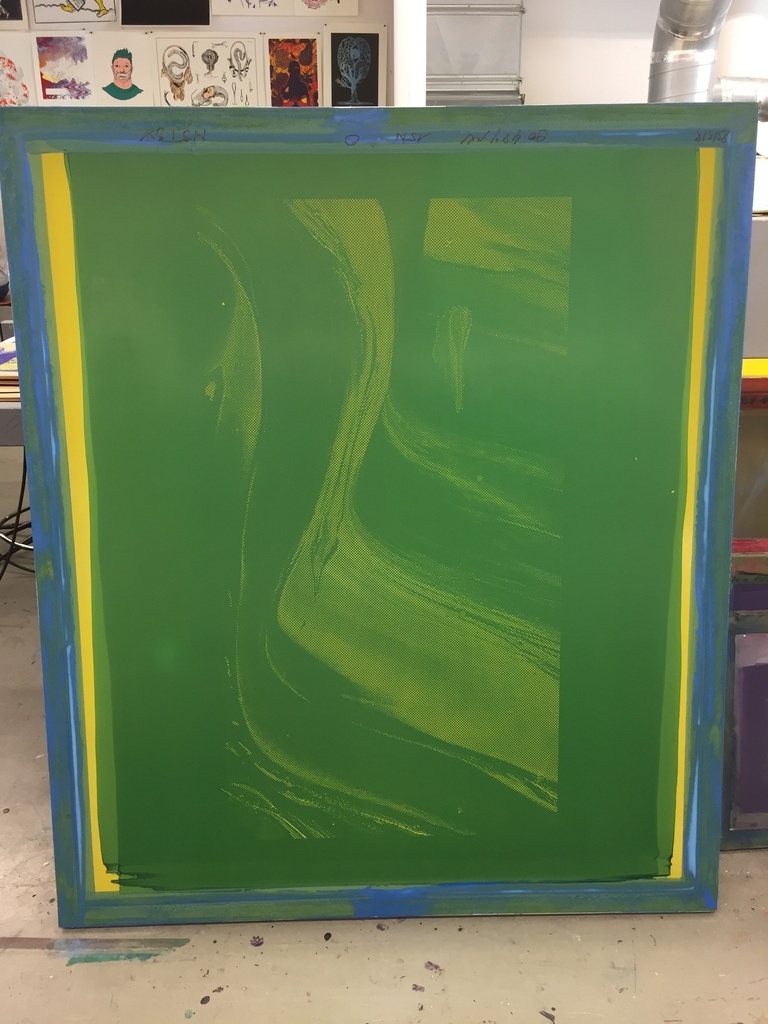

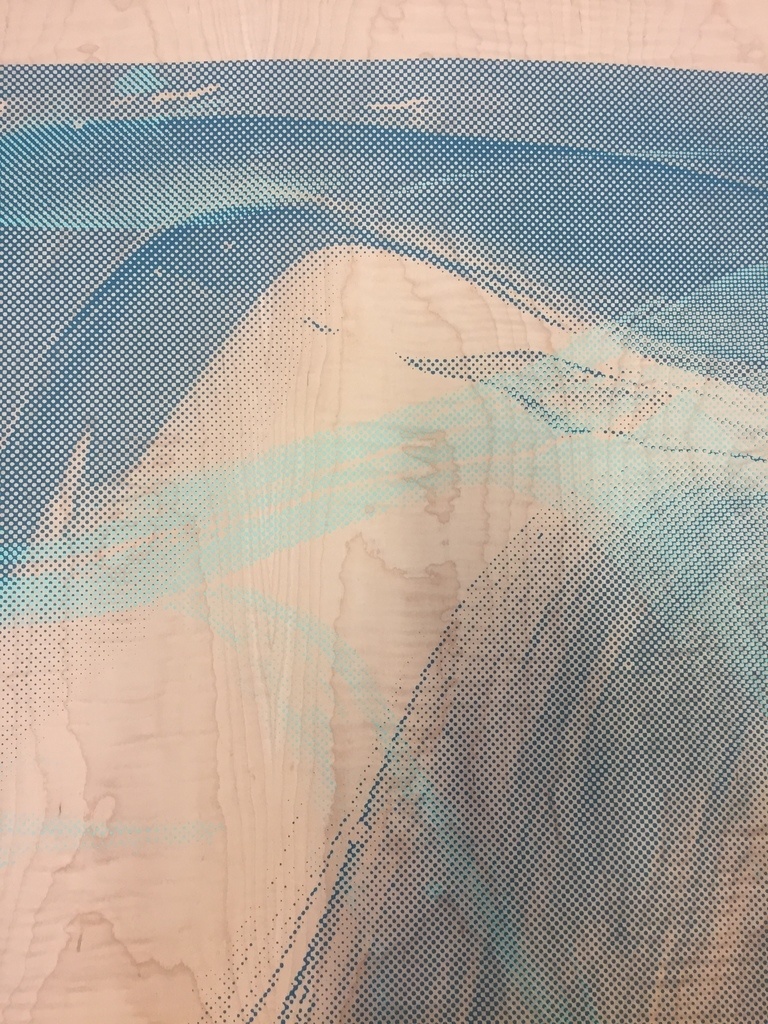

J'utilise également la sérigraphie qui se rapproche du pochoir (en simplifiant beaucoup). J'ai utilisé une image trouvé sur internet que j'ai tramé grossièrement sur l'ordinateur, cela me permet d'avoir un jeu entre la trame et le veinage du bois.

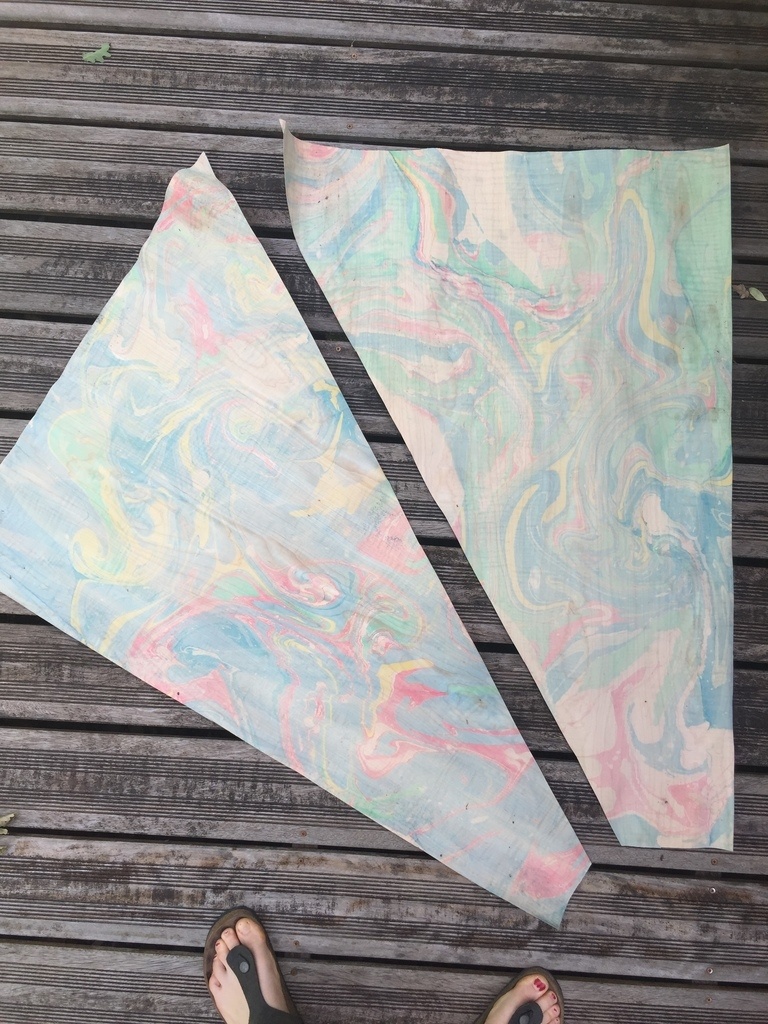

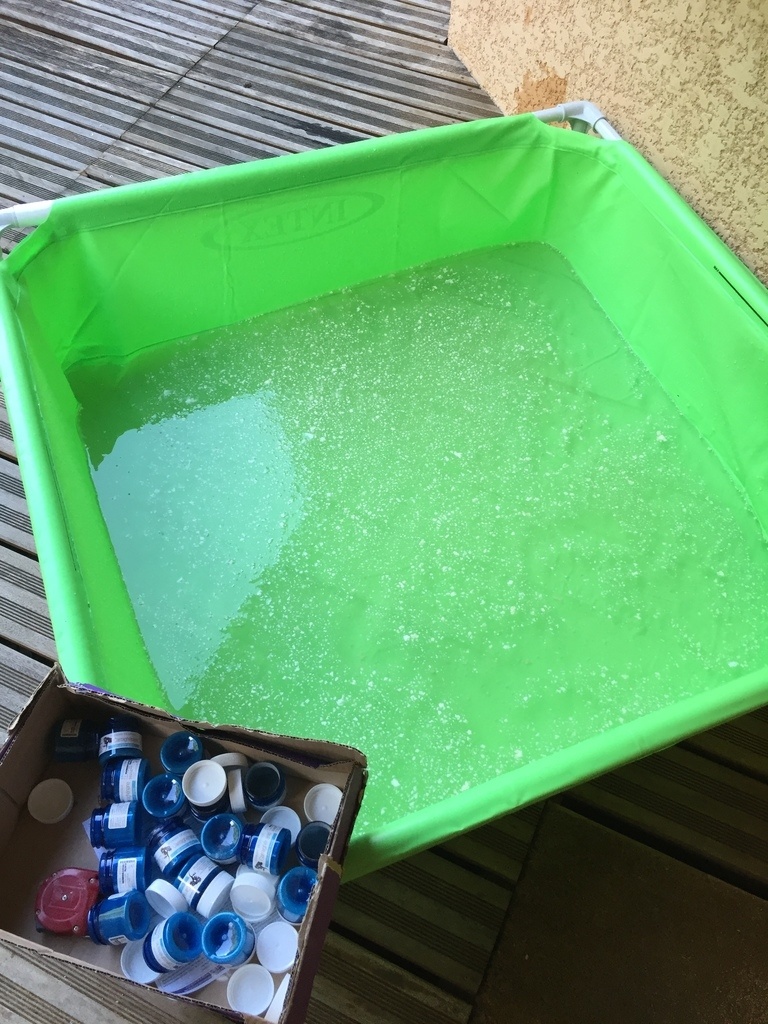

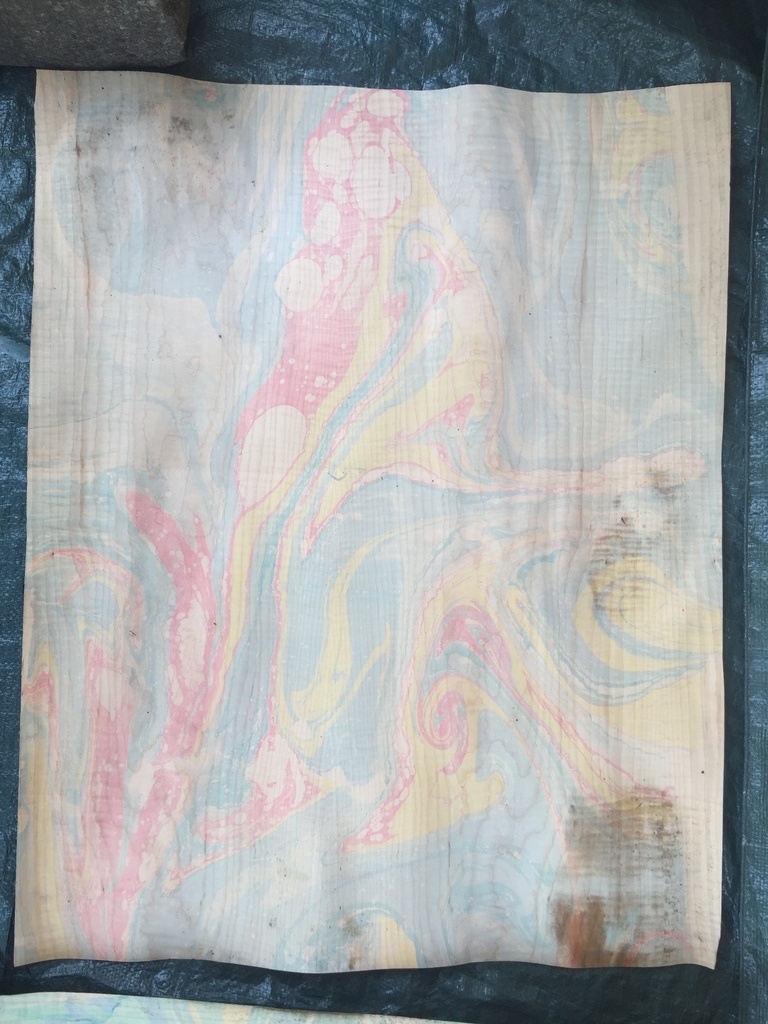

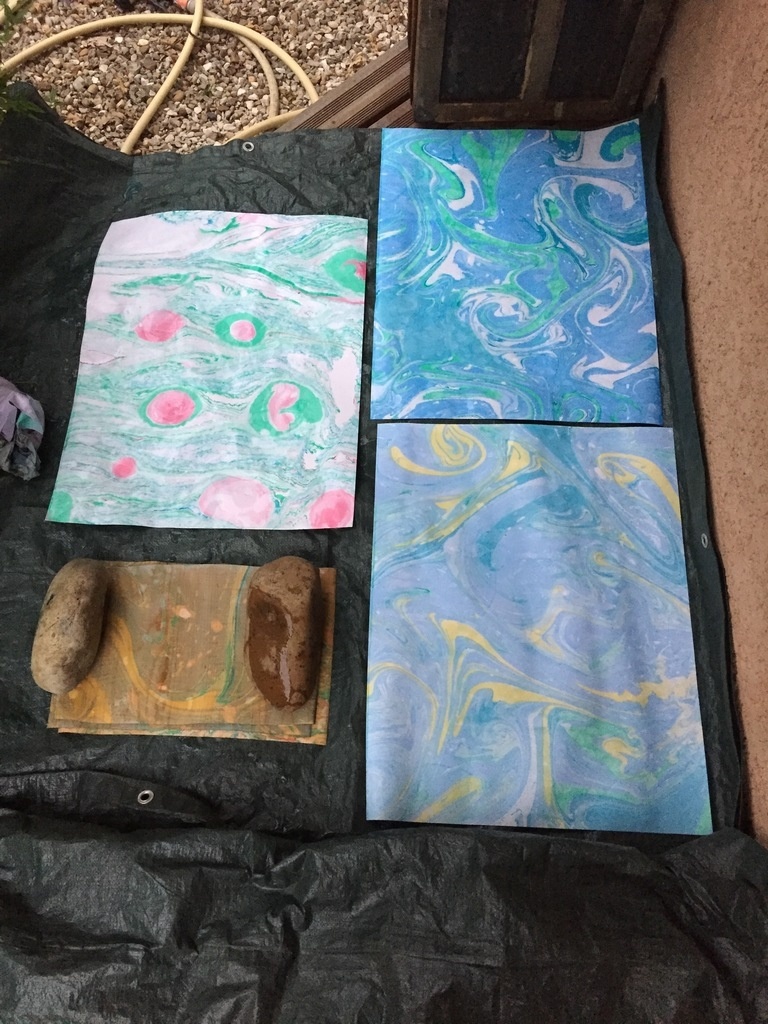

Et enfin la technique du papier marbré que j'utilise ici sur de l'oberflex sycomore. Le principe étant des gouttes de peinture déposer à la surface de l'eau, puis en venant poser papier/placage/bois.. dessus, le support absorbe les couleurs. L'eau est épaissis avec de la gomme de carraghénane pour la rendre légèrement visqueuse. J'ai du acheter une piscine pour les plus grands morceaux !

Enfin je viens plaquer à la néoprène (au pistolet) mon placage sur mes tranches !

Publié Mis à jour

Partager

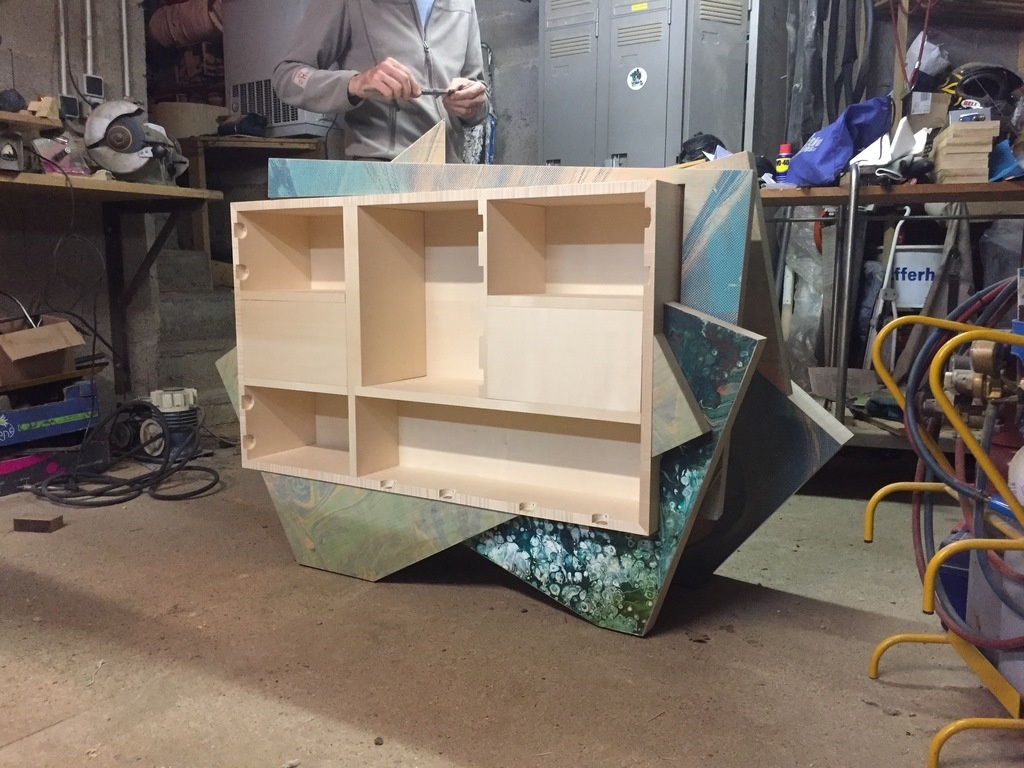

Assemblage du caisson et des tranches

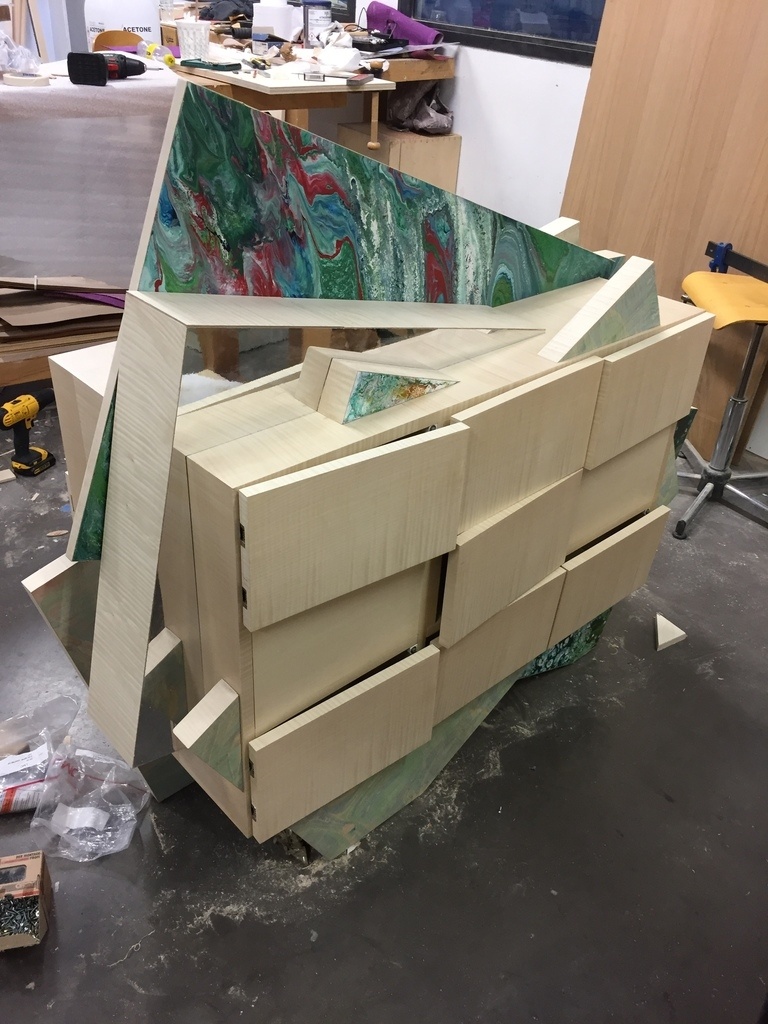

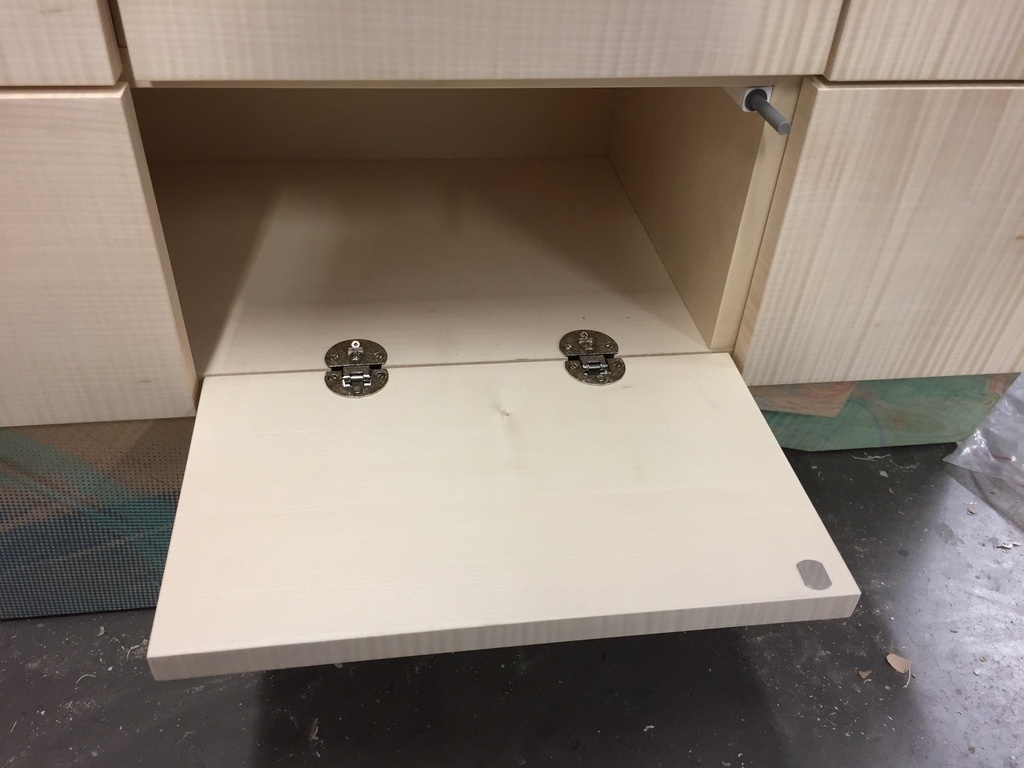

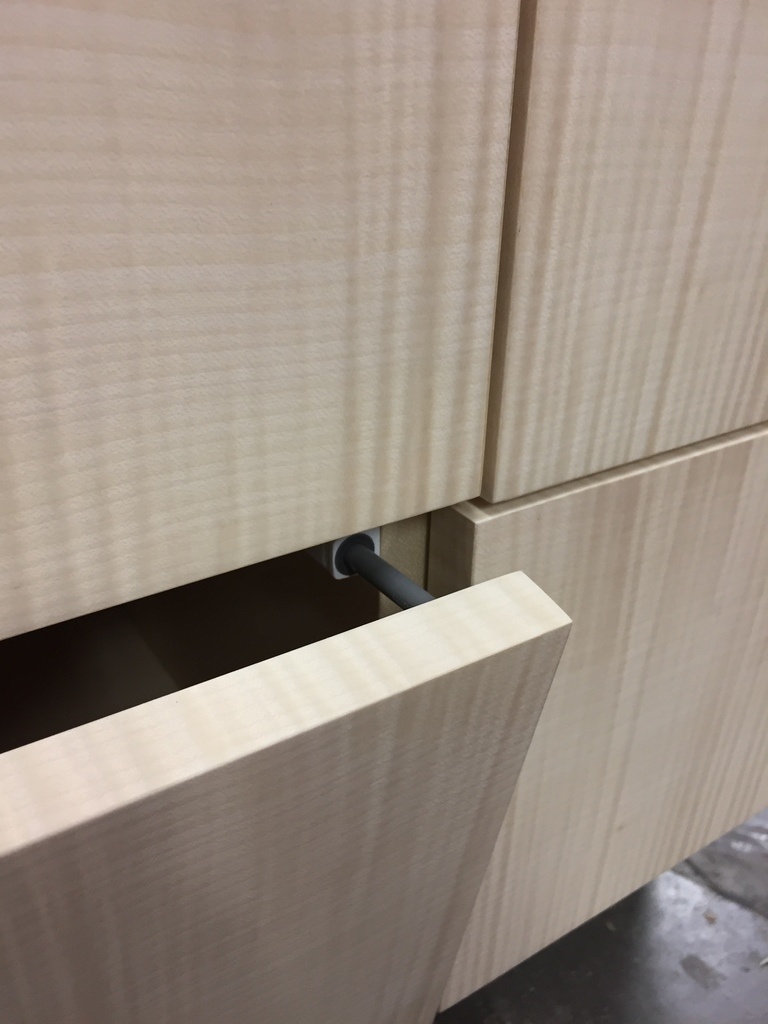

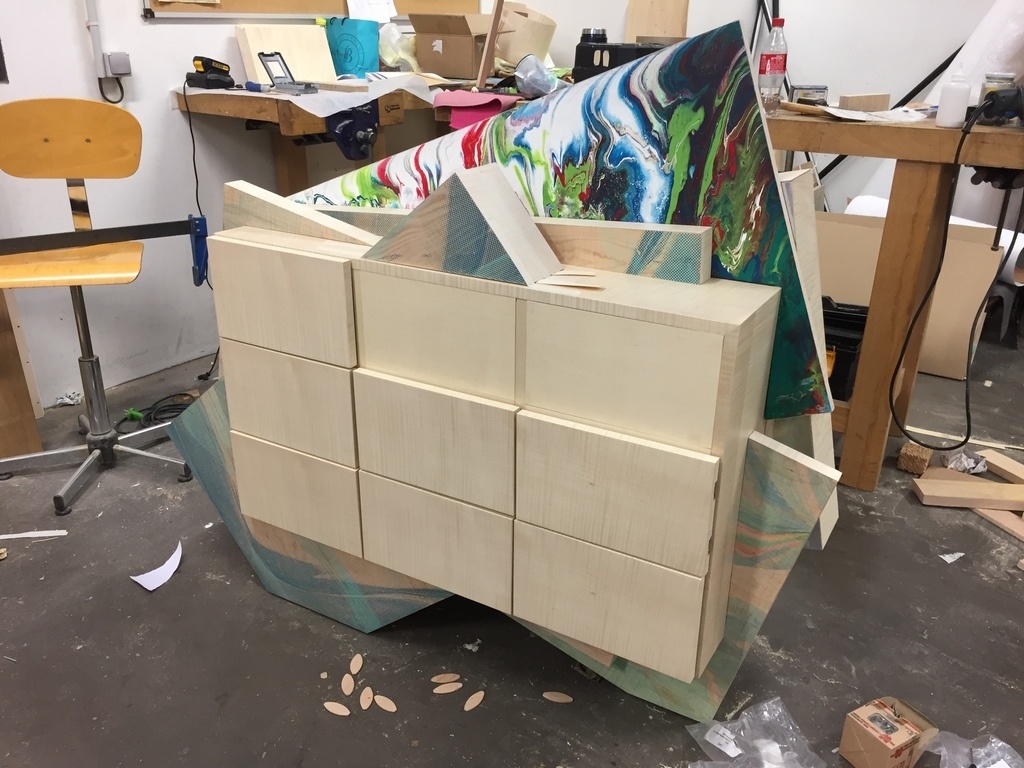

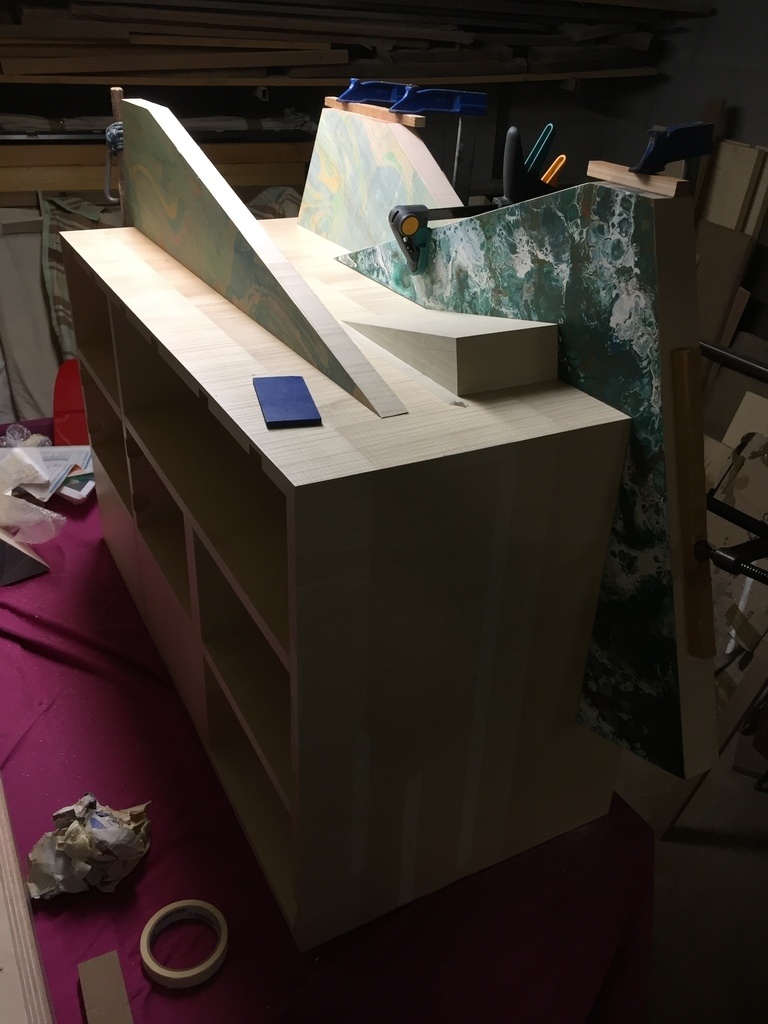

Et voilà j'assemble finalement les tranches au caisson grâce à quelques lamellos et colle. Les portes sont montées, les touche lâche sont posés :)

Publié Mis à jour

Partager

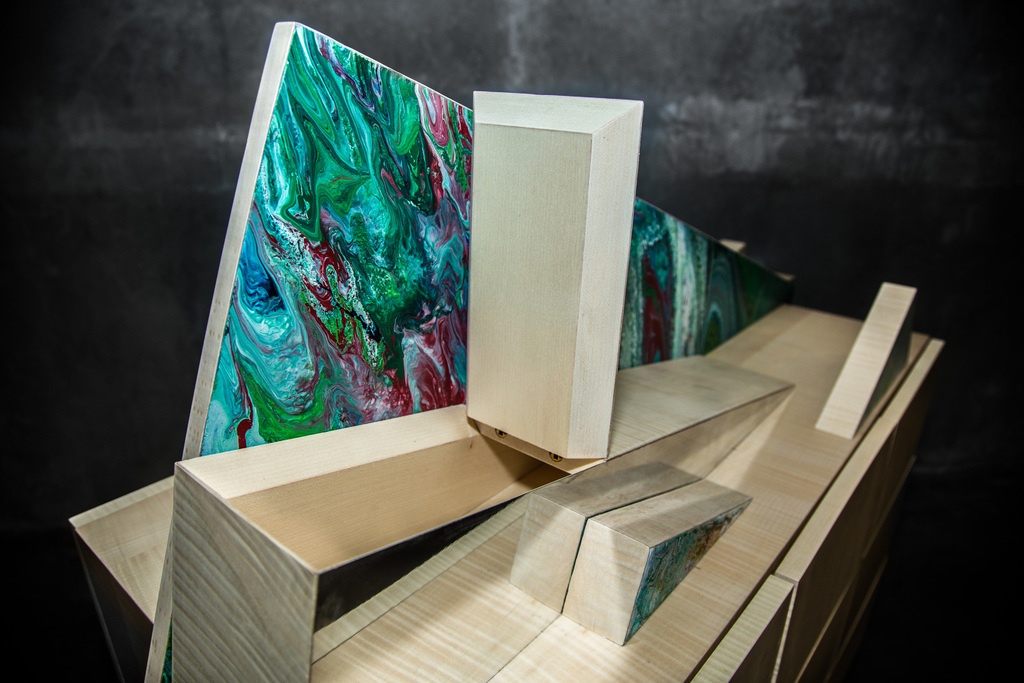

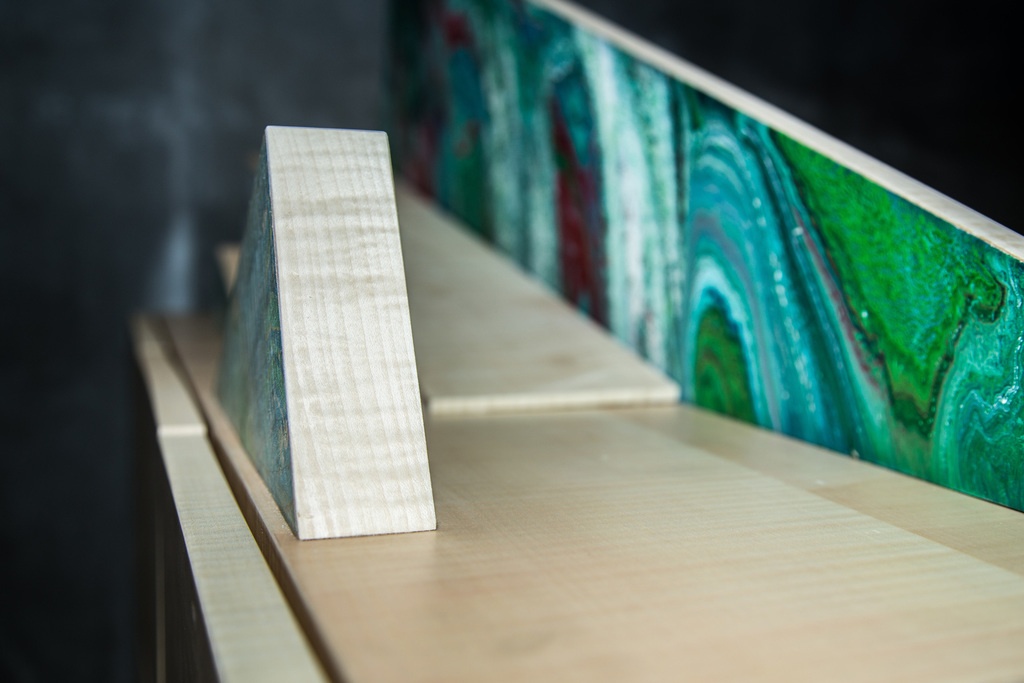

Le meuble fini

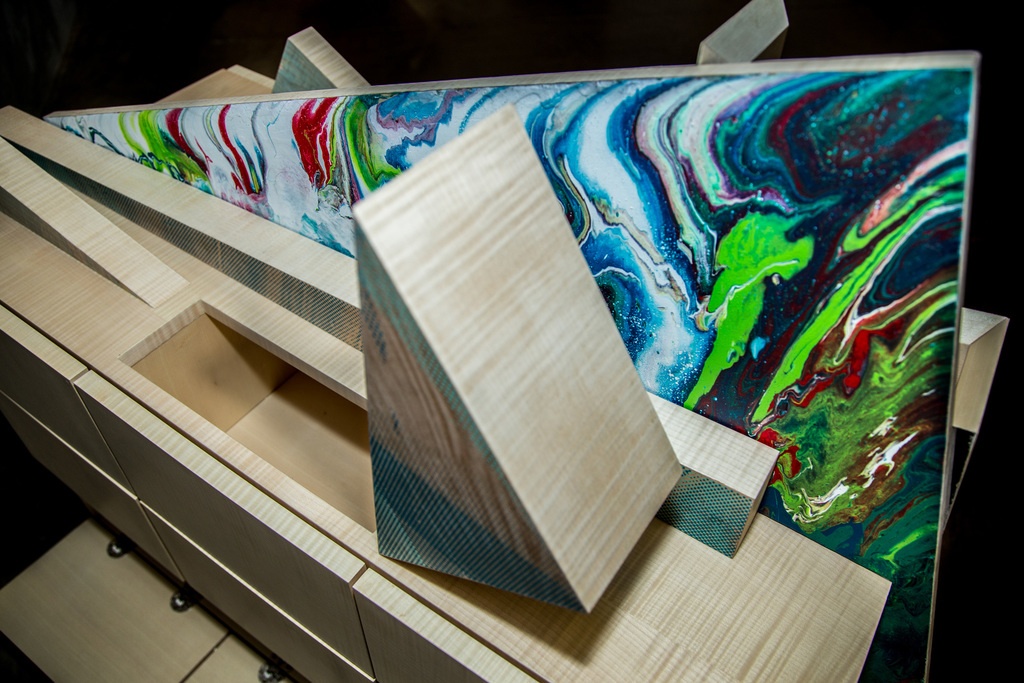

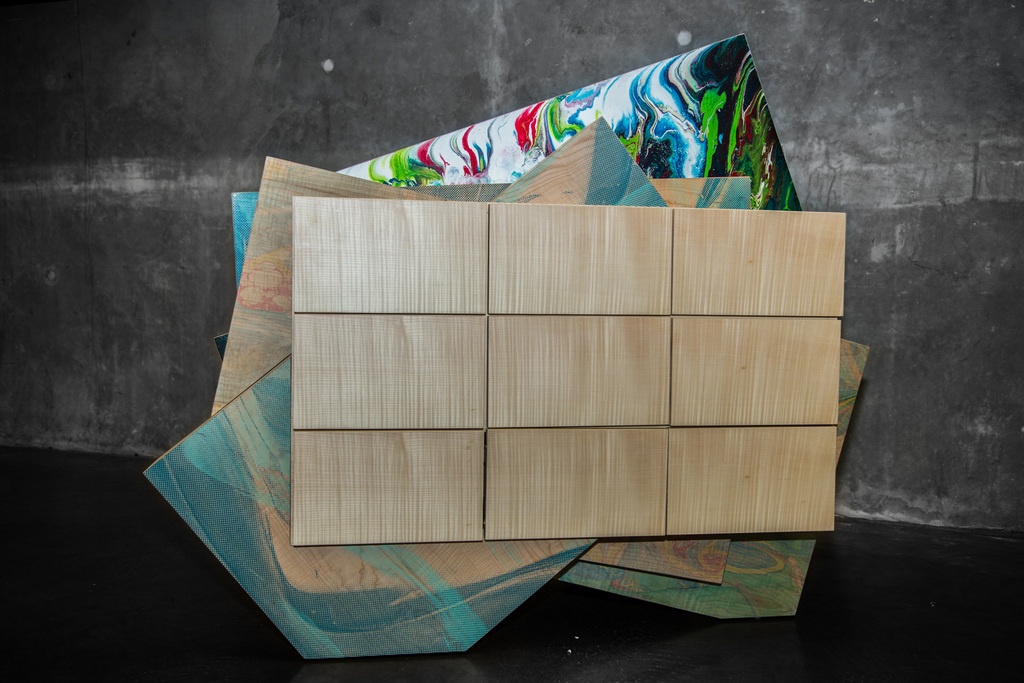

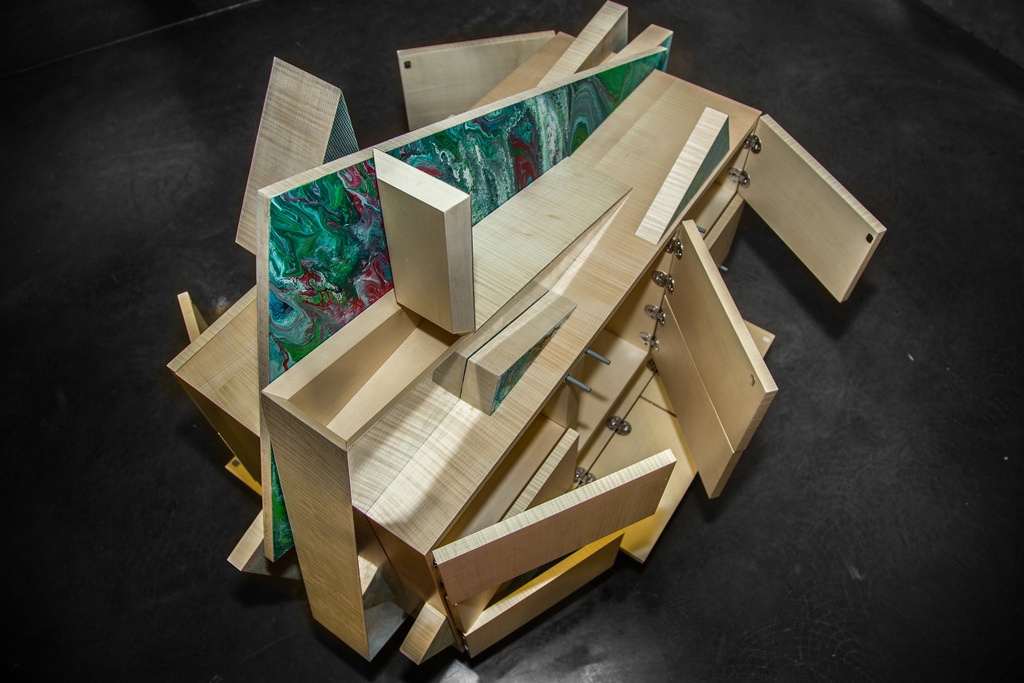

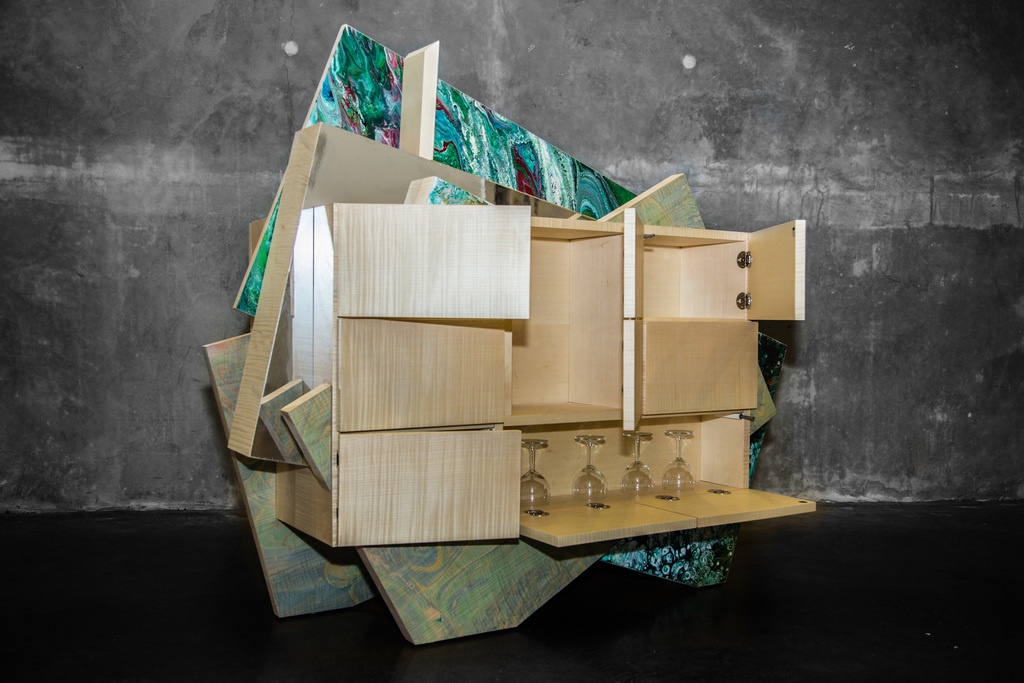

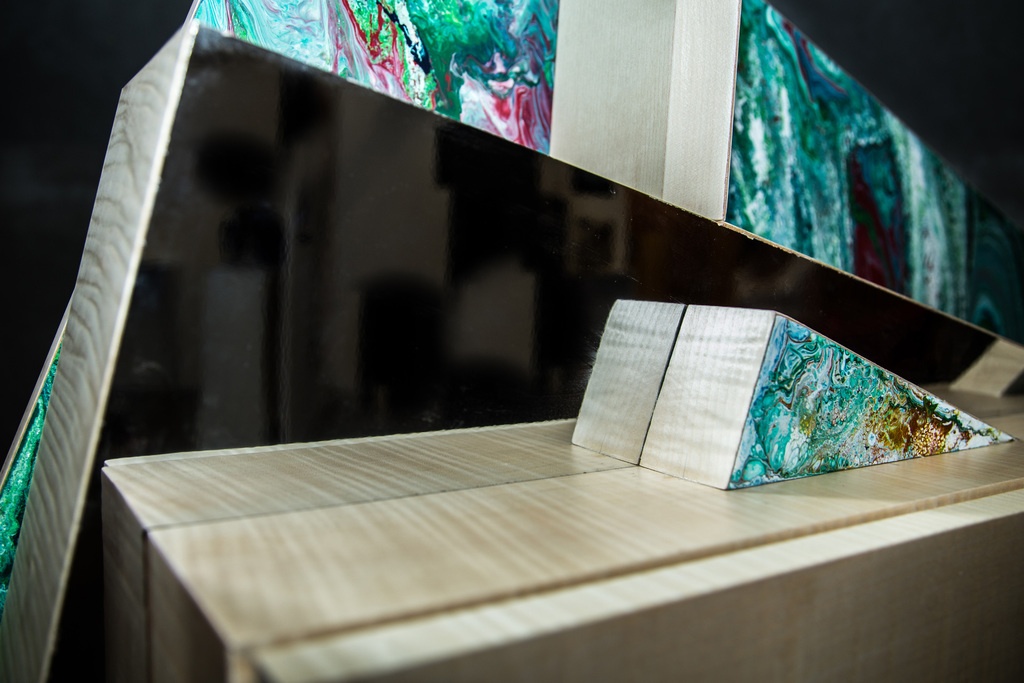

Voici quelques photos du meuble, prises par une amie photographe.

Publié


Discussions

AnaisMichat a publié le pas à pas "Vésanie".il y a 5 mois
sylvainlefrancomtois


Génial , on vas suivre cela de près !!! merci de partager avec nous la construction de ton projet !!

Zeloko


Merci @anaismichat de te lancer dans le partage de ce projet ici !

Peux-tu nous en dire plus sur la manière dont tu affleures ton placage ?

AnaisMichat


Pour l'affleurage j'ai essayé de mettre les placages entre 2 panneaux puis passer à la dégauchisseuse ou à la scie à format. Mais vu la longueur de mes feuilles, et leur ondulation c'était pas top ! J'ai finalement tout fait à l'affleureuse bien serré entre 2 panneaux.

Zeloko


Même bien serré entre deux CP à la scie à format avec un petite denture, ça hache quand même ?

Pour ma part, j'utilise la scie plongeante avec un lame bien affûtée et une denture trapézoïdale, ça fait un truc propre. Tu peux le voir dans cette vidéo.

Mais ça peut dépendre de la fragilité du placage quand même.

AnaisMichat


En effet ça a l'air d'être top à la scie plongeante !
J'ai eu beaucoup de mal à bien serrer le sycomore ondé...

Zeloko


L'avantage à la plongeante, c'est que c'est le poids de la machine (et la main de l'opérateur) qui presse à l'endroit de la coupe.

Ils ont pas d'autres méthodes vos enseignants ?

kajmed


Super projet, l'idée me plaît bien!

sylvainlefrancomtois


hello Jacky , on auras un petit bout dedans c est cool !!

kajmed


Un petit bout de vide bien rempli!

jeanco77


Un projet ambitieux et parfaitement original. Bravo déjà rien que pour les idées.

Mon soutien aussi pour le financement. J'invite tous les membres de l'air du bois à en faire autant, le projet est TOP!

Question : comment tu fais la charnière pour le petit triangle "violet-rouge" de la photo 4, sur le dessus du meuble ? L'articulation se fait sur une épaisseur zéro de matière, donc ???

AnaisMichat


Merci du soutien !

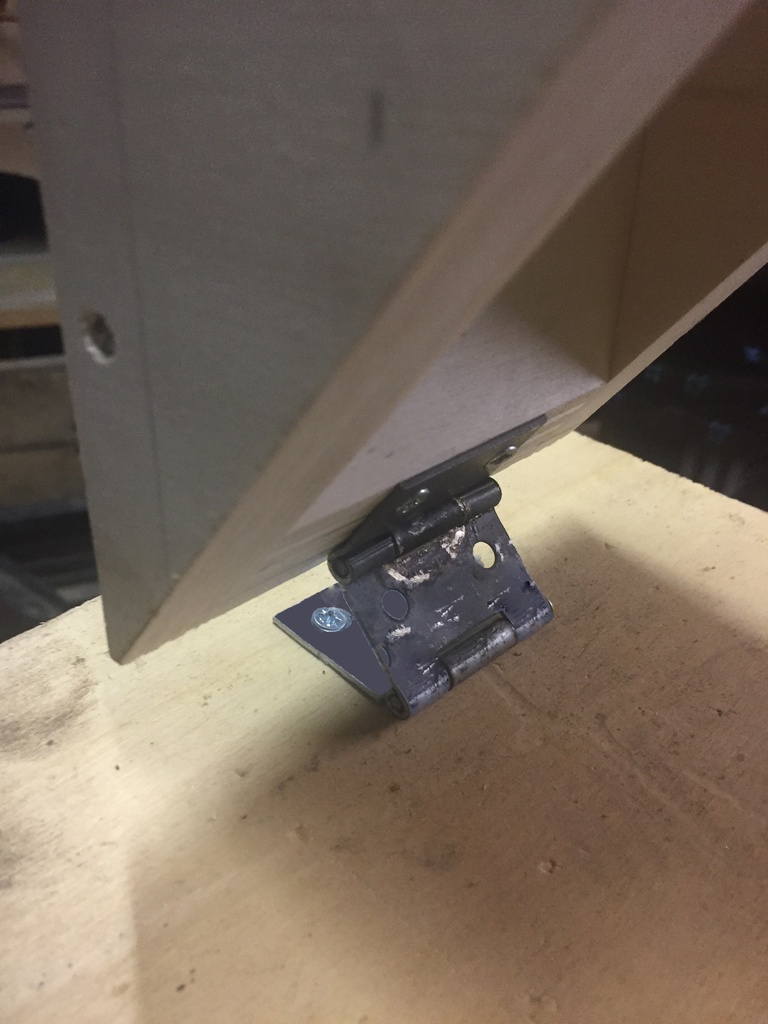

En ce qui concerne la charnière ce n'est pas encore bien défini. Mais j'ai imaginé avec l'aide de mon père un premier prototype. Sur la photo c'était juste un test, mais la charnière à deux axes sera entièrement incrusté dans le panneau du bas

kajmed


Bonjour @anaismichat , Il y a quelques années, j'ai commis des peintures, dont une avec des motifs qui pourraient éventuellement t'intéresser . J'ai fait ça en laissant couler la peinture et en penchant le support jusqu'à obtenir un motif qui me plaisait. Voici la peinture et quelques détails.

sylvainlefrancomtois


je te l ai dit l autre fois déjà , tu as du talent , tu devrais reprendre !!

kajmed


Merci Sylvain.

AnaisMichat


Bonjour, merci pour les images !
J'ai déjà essayé cette technique là (acrylic pouring), ça me plait bien en effet ! Je l'utiliserai surement une partie du meuble, avec d'autres couleurs

kajmed


Je viens de regarder ce qu'est l'acrylic pouring, tu viens de me l'apprendre. J'ai fait ça avec de la laque sur du carton en déposant la peinture au pinceau ( au filing ) et bien sûr il fallait bien quelques traits!

kajmed


Encore un en noir et blanc.

AnaisMichat a publié l'article "Usinage tranches".il y a 4 mois
Atelier de Varembert


Beau projet, bon courage! On va suivre et conseiller si on le peut...

AnaisMichat


Merci ! Oui n'hésitez pas...

sylvainlefrancomtois


hello , ça y est ton projet est financé , bravo tu n as plus qu a t éclater !!

AnaisMichat


Ouiiiii !! merci à tous c'est énorme

jeanco77


Fédérer les envies c'est déjà une bonne partie du défi relevé. Yapluka .... !

AnaisMichat a publié l'article "Usinages panneaux".il y a 3 mois
sylvainlefrancomtois


çà avance bien !!!

Zeloko


Hey, ça prend forme !!
Le placeuse à chant te fait l'affleurement aussi ?

AnaisMichat


Oui elle fait tout... magique ! J'ai juste à lui fournir des bandes de placage un peu plus épaisse que mon panneau

Zeloko


Rrrrô, c'est bien ;)

jeanco77


Un message de "kiss-kiss" m'apprend que tu as été diplômée !!!
BRAVO !
Les photos du meuble fini sont impressionnantes, en qualité et en finition.
Pour une étudiante sans expérience je trouve ça bluffant.

La seule petite remarque : sur la première photo, le porte centrale du bas n'est pas réglée, elle penche un peu. On ne peut pas être parfait partout ;)

Encore félicitations pour ton travail qui n'a pas dû être simple tous les jours.

AnaisMichat


Merci ! Oui quelques réglages à reprendre.. malheureusement j'ai aussi eu quelques problèmes de charnières.

sylvainlefrancomtois


bravo pour ton diplôme!! , super boulot ! vivement la suite sur le pas a pas !!

AnaisMichat


Merci ! Oui je m'y remet bientôt

Kentaro


C'est absolument superbe! J'adoooorrrre! Et bravo pour ton diplôme!

( de toute façon, tout est bancal, donc, peu importe si une porte penche un peu...;)... D'ailleurs, cela ne se voit même pas... peut-être n'est-elle pas bien fermée, et cela donne cette impression).

AnaisMichat


héhé oui c'est vrai on peut le voir comme ça ! Certaines erreurs m'ont même amenés d'autres idées ;) Merci !

kajmed


Félicitations c'est un super boulot !

AnaisMichat


Merci beaucoup

AnaisMichat a publié l'article "Montage du caisson".il y a 1 mois
AnaisMichat a publié l'article "Montage des tranches".il y a 1 mois
AnaisMichat a publié l'article "La couleur".il y a 1 mois
AnaisMichat a publié l'article "Assemblage du caisson et des tranches".il y a 1 mois
AnaisMichat a publié l'article "Le meuble fini".il y a 1 mois
Kentaro


En fait, tu as fait un buffet double face "normal", et tu as rajouté des morceaux biscornus tout autour... ;).

Les morceaux "biscornus" sont-ils amovibles et peut-on les changer de place, de manière à avoir un meuble évolutif que l'on peut agencer à son gré ?

AnaisMichat


Pour faire court, l'idée c'est que ce soit un meuble qui exprime sa folie par des déformations. Donc les morceaux biscornus ce sont des morceaux du meuble qui ont pivotés de manière aléatoire.
Sur ce meuble les morceaux ne sont pas amovibles, mais c'est une possibilité que j'ai présenté au jury. On pourrait en effet très bien imaginer des modules qui bougent selon les envies, et également des changements de couleurs, de revêtements ;)

dependancesbois


Magnifique travail et félicitations !

AnaisMichat


Merci !

JMA


Félicitations!!!!!

AnaisMichat


Merci beaucoup !!

Zeloko


Bravo @anaismichat ! Et merci de nous avoir ajouté tous ces détails de la fabrication !

AnaisMichat


Merci !

wil68


Bonjour, Bravo pour cette création et félicitations pour le diplôme. Voir le mobilier évoluer dans toutes les directions, avec la fusion de techniques multiples( décor), est toujours un vrai plaisir.Continuez.

AnaisMichat


Merci beaucoup !
