Fabio38

Chaise contemporaine

  Ce pas à pas présente un projet en cours de réalisation.

Chaise contemporaine
+

Suite à la réalisation de ma table de salle a manger convertible en billard (voir la presentation ici:

) il me fallait fabriquer les chaises qui vont avec.
Je vais essayer de presenter la réalisation de ces chaises mais je n'ai pas pensé a prendre des photos sur le debut de la realisation.

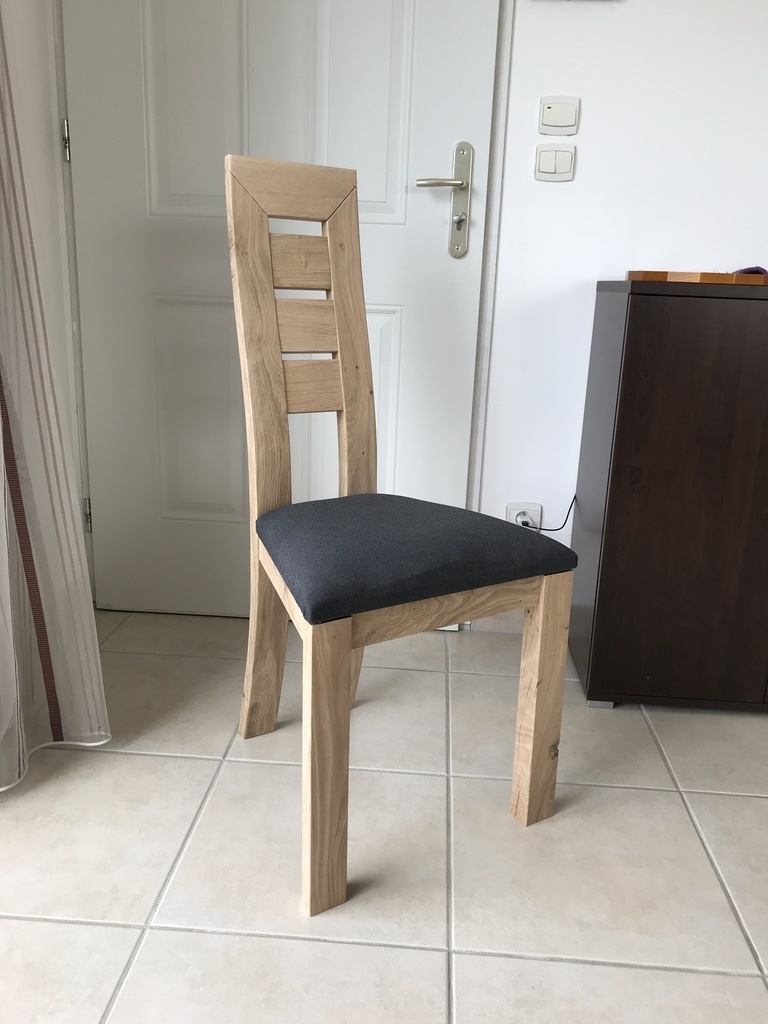

Suite au proto j'ai fait une 1ere chaise reelle(ceele en photo ci dessus) avant de lancer la serie !
J'en suis actuellement presque à la fin de la fabrication de la serie.

Soyez indulgent, je n'ai pas l'habitude de faire un pas a pas...

Liste des articles


Partager

Plan et prototype

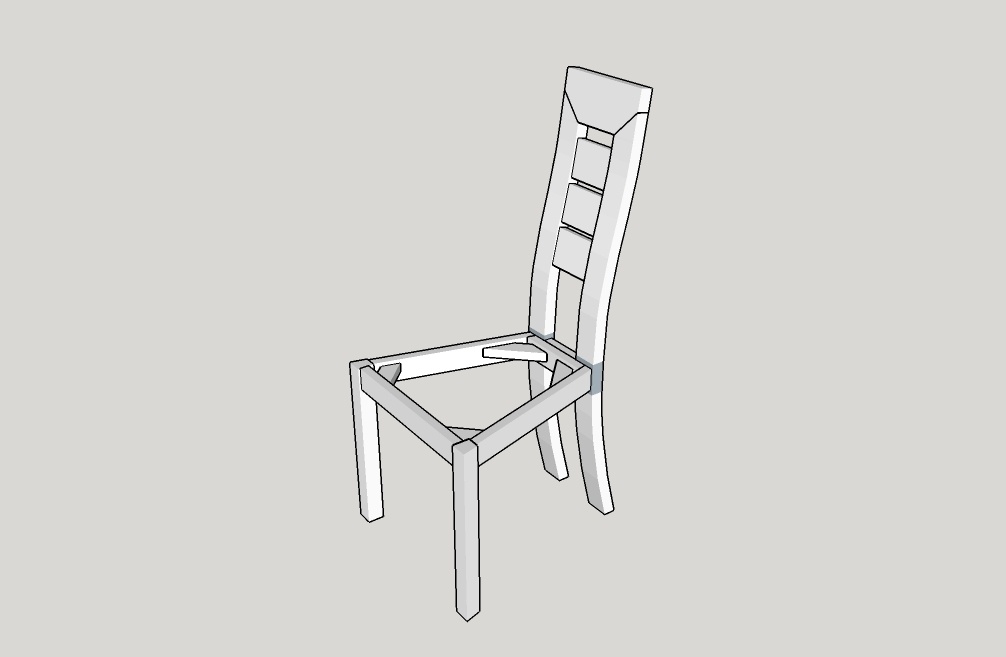

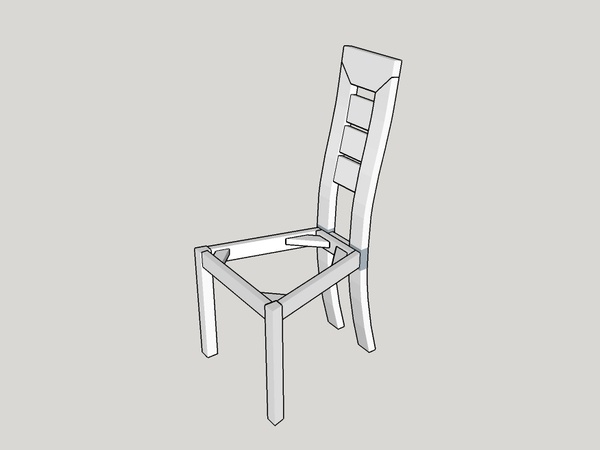

Le plan est ici:


Ce n'est pas le plan definitif, les cotes et courbures ont été ajustées lors de la realisation du protype.
Le proto a été fait avec un restant de solive du garage en sapin et des planches de coffrage !

Ayant vendu ma mortaiseuse a bedane suite à l'achat de la domino l'assemblage sera fait au moyen de celle ci, d'ailleurs la domino n'est ni plus ni moins qu'une mortaiseuse portative. J'utiliserai la largeur et profondeur maximale de fraisage en 8mm soit des dominos de 31x56 mm qui seront fabriqués a partir de chutes de chene ou hetre.
Les pieds arriere ont une section de 65mm et epaisseur variable entre 20 et 35mm.
L'assise sera de la mousse HR ou bultex en 5 ou 8cm, pas encore defini je suis en train de faire des tests.

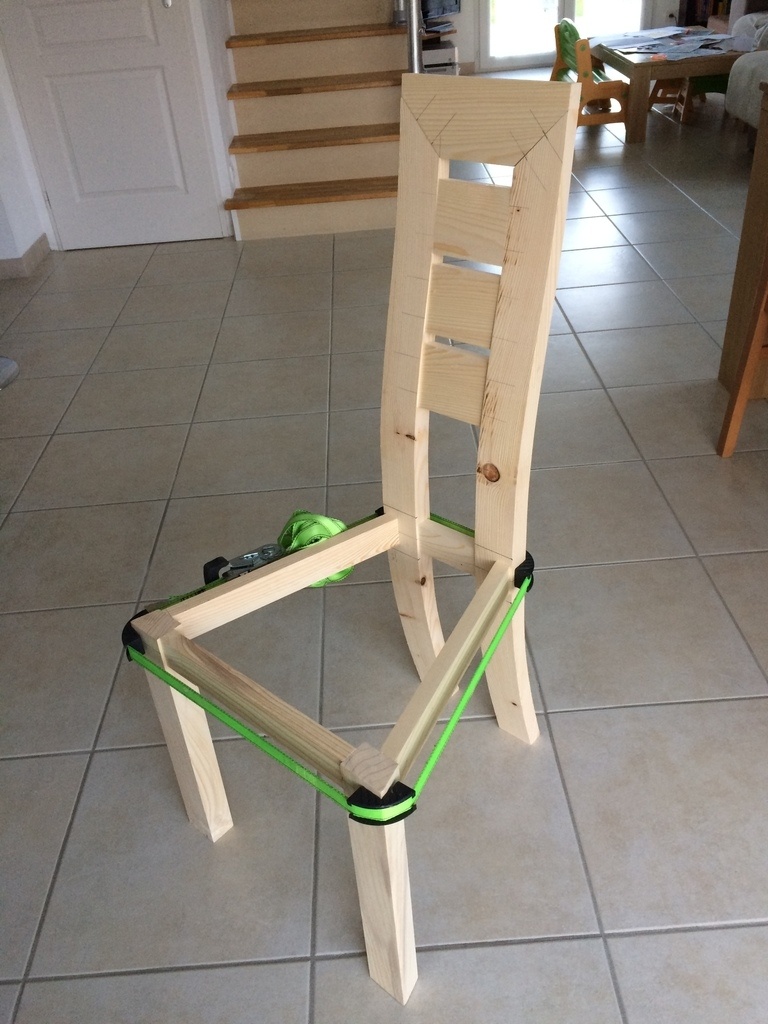

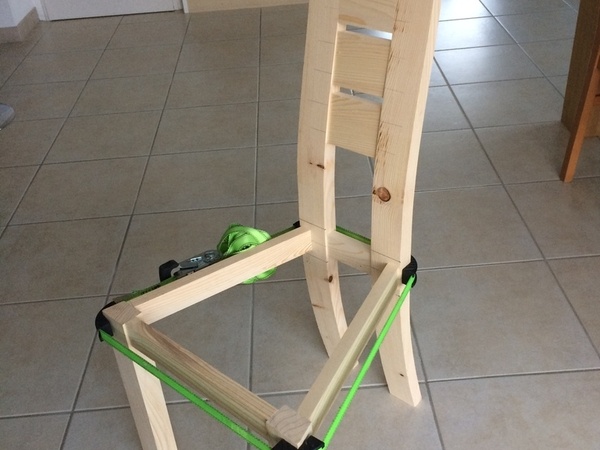

Voici une photo du prototype, pour ce test les assemblages ne sont pas parfait notamment la traverse haute du dossier dont la coupe a 45° est compliquée surtout sur une piece courbée...
Mais cela permet de valider le confort et les gabarits(que l'on verra un peu plus loin)

Publié Mis à jour

Partager

Debit et corroyage

Je suis parti de plateaux de 80mm pour descendre à 65mm fini ca va faire du copeaux dans les sacs de l'aspirateur...
Les plateaux font environ 3m50 de long, je vais eliminer les 10-20 cm a chaque extremité qui ont generalement des fentes puis les tronçonner en 3 longueurs identiques qui correspondent aux longueurs des pieds arrieres plus une bonne marge de securite. Je n'ai pas chercher a tracer les pieces sur les plateaux car ils sont trop lourd a manipuler pour voir la face du dessous. De toute facon, il ne sont pas de qualité bme, il faudra faire avec les defauts...
Une fois tronconnés je les ai delignés en "traverse" de 80 x 120 a 150 grace au chariot de ma combiné. Je me suis retrouvé avec un stock de "Traverse type chemin de fer" que j'ai gardé un moment dans mon garage avant de passer à l'etape suivante.

Je compte sortir un pied arriere, un pied avant et quelques traverse d'assise dans chacune de ces pieces

Désolé je n'ai pas pris de photo de cette etape.

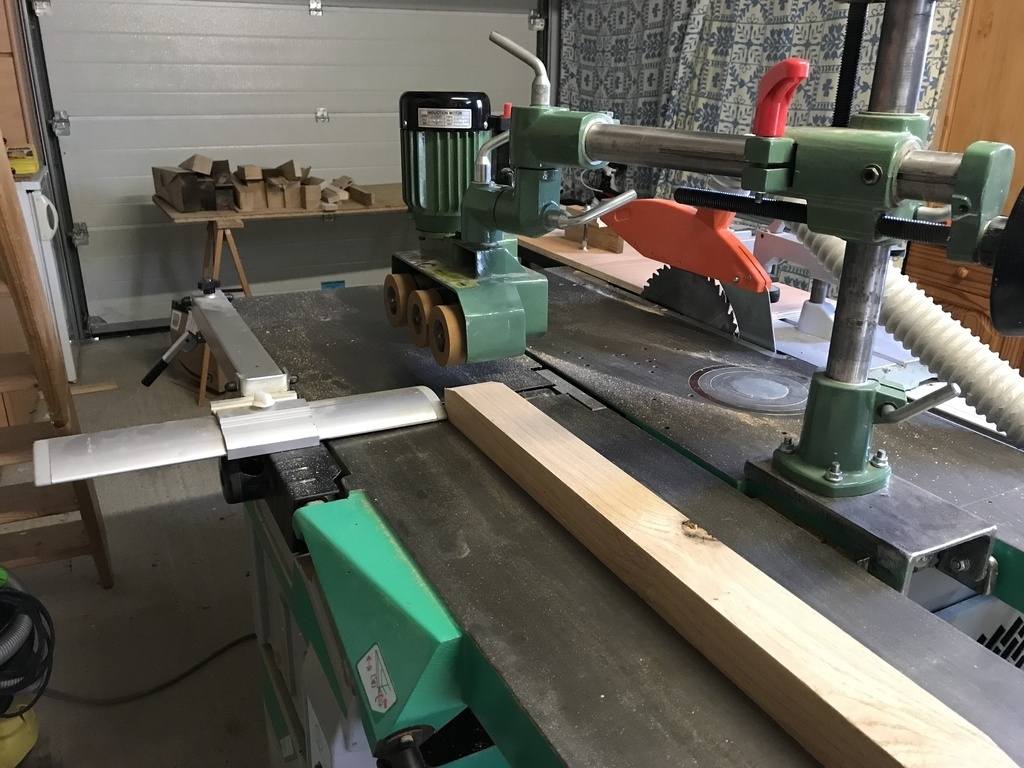

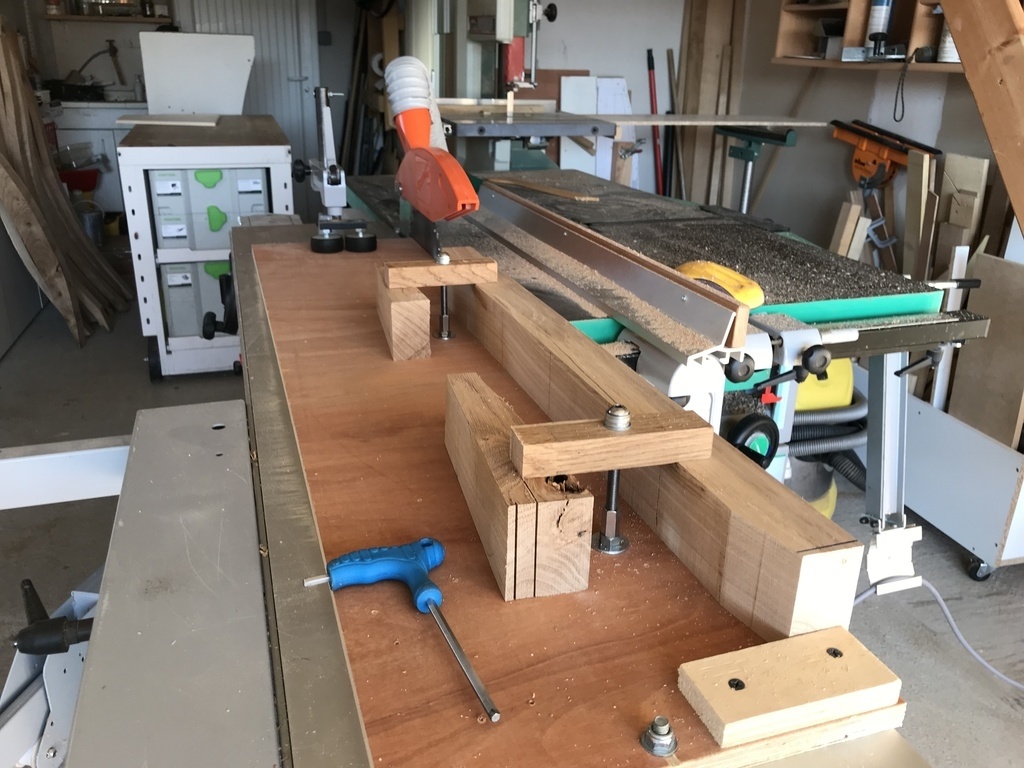

Puis degauchissage d'une face, comme d'habitude j'utilise l'entraineur sur la table de sortie cela limite la fatique et ameliore la securité.
voici un exemple sur une piece annexe

Puis rabotage de l'autre face jusqu'a obtenir l'epaisseur souhaitée de 65mm

Publié

Partager

Chantournage pied arriere

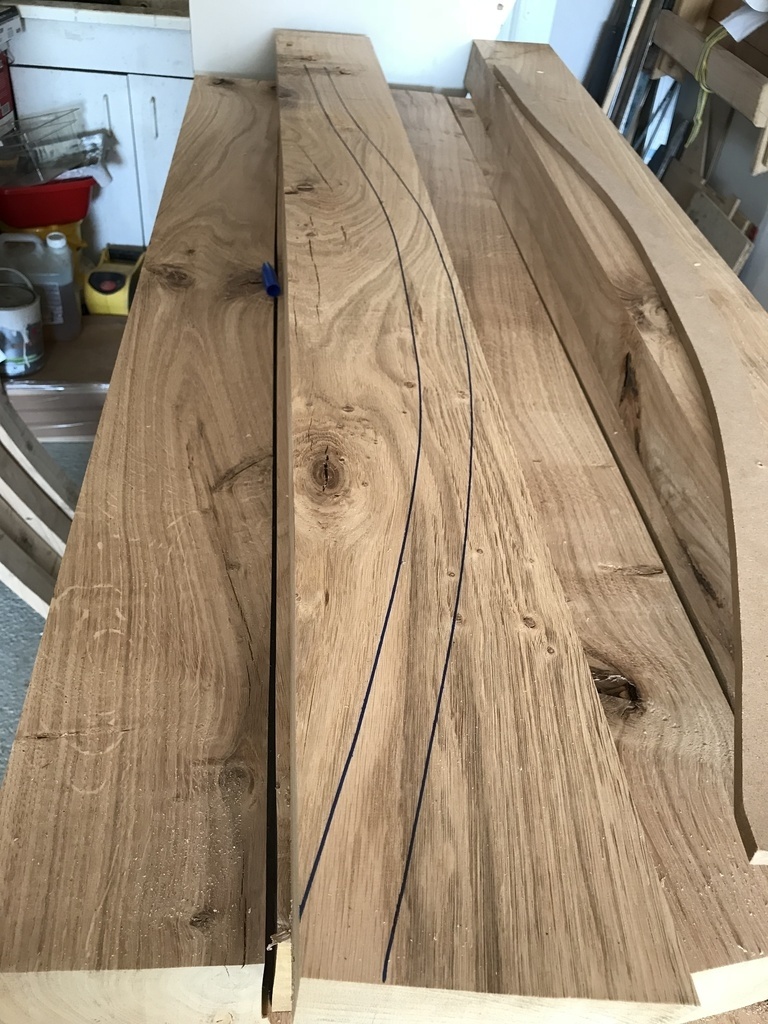

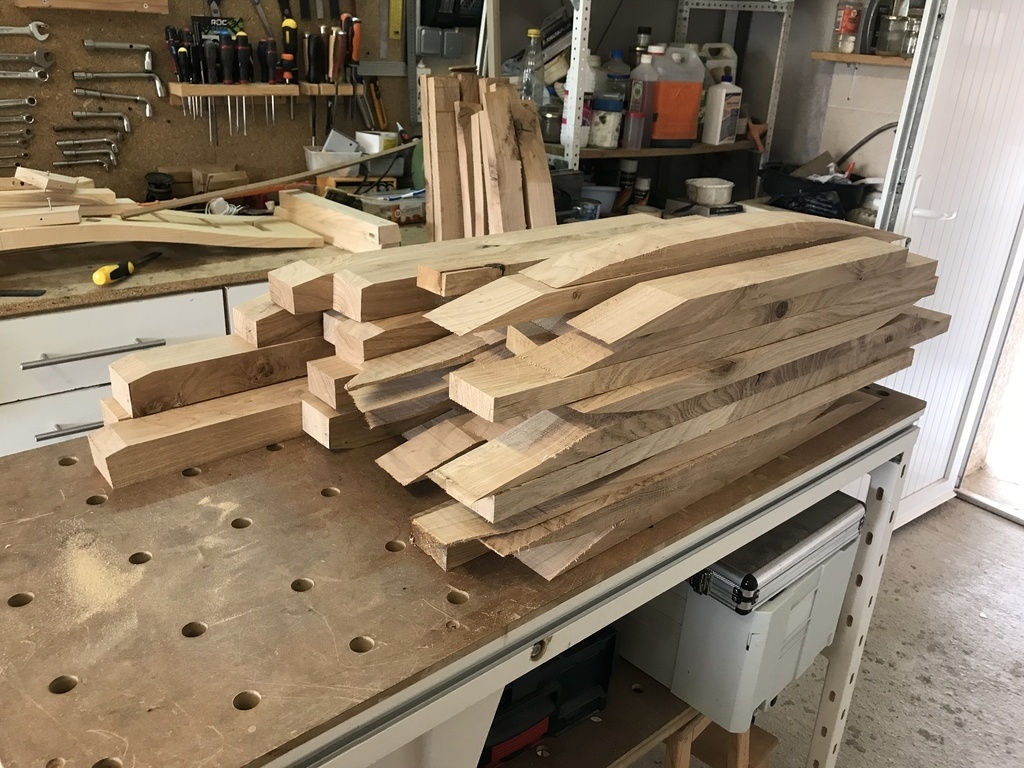

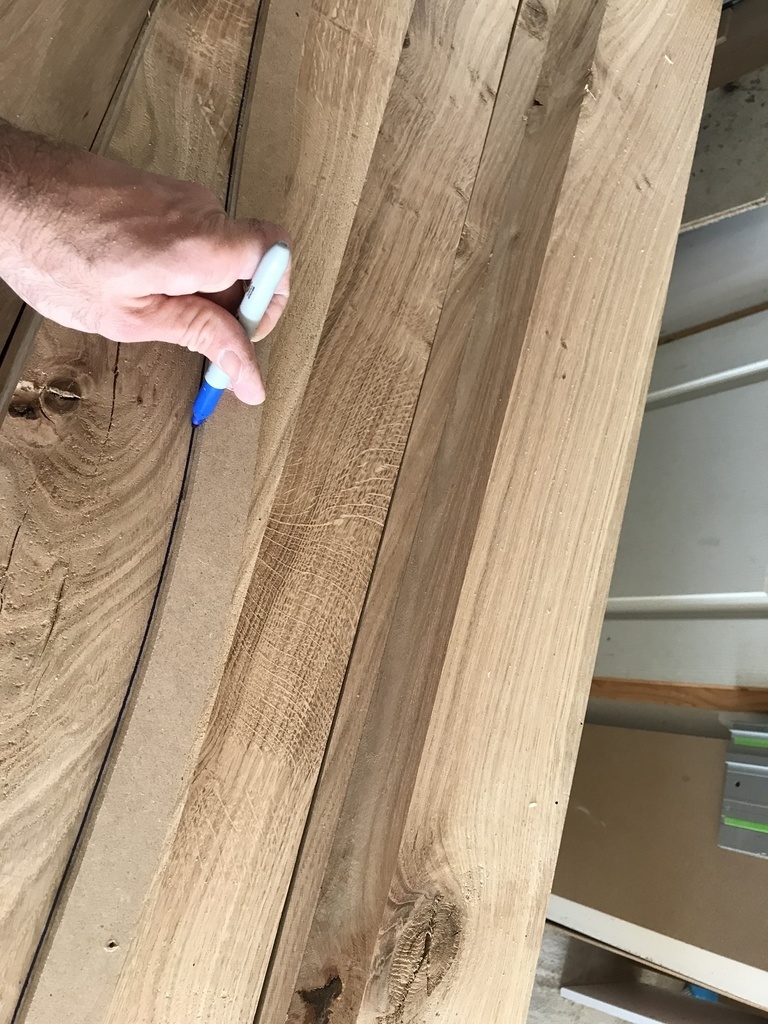

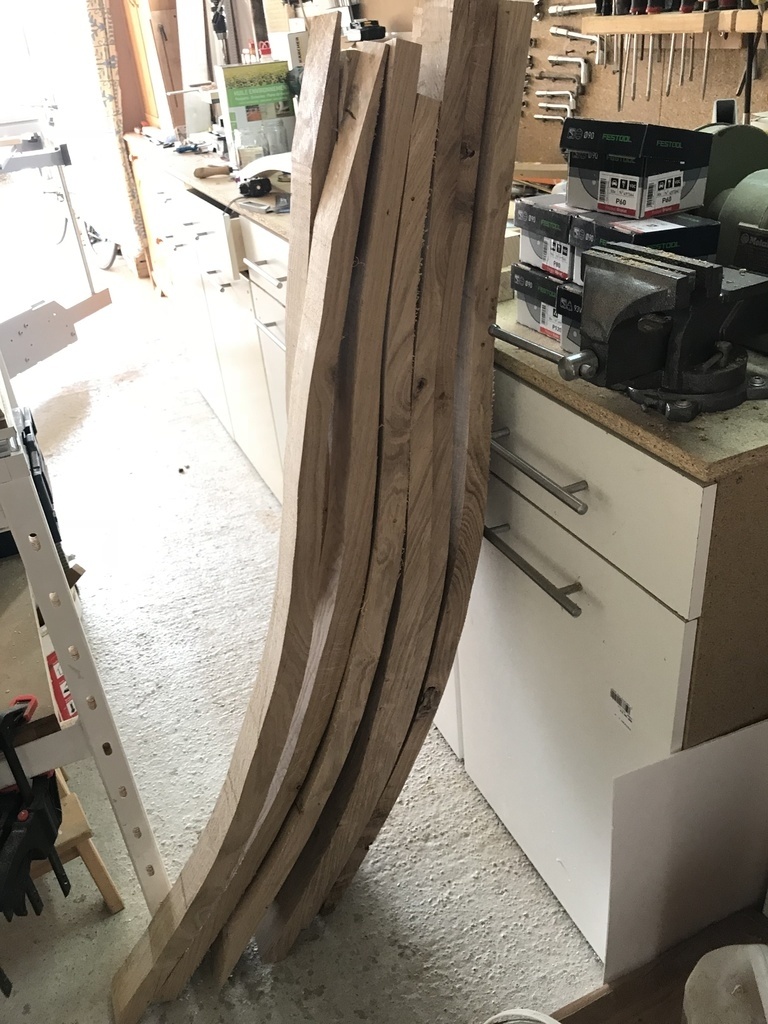

Le tracé des pieds arriere est reporté en m'aidant du gabarit initial en mdf 10mm. je reporte ce gabarit avec un marqueur que je decale de 3mm. La difficulté est de positionné le gabarit pour eviter le maximum de defauts qui sont nombreux sur ces plateaux. (apres avoir realisé une 1ere chaise ces defauts sont finalement un plus, cela apporte une touche moins industrielle a ces chaises)

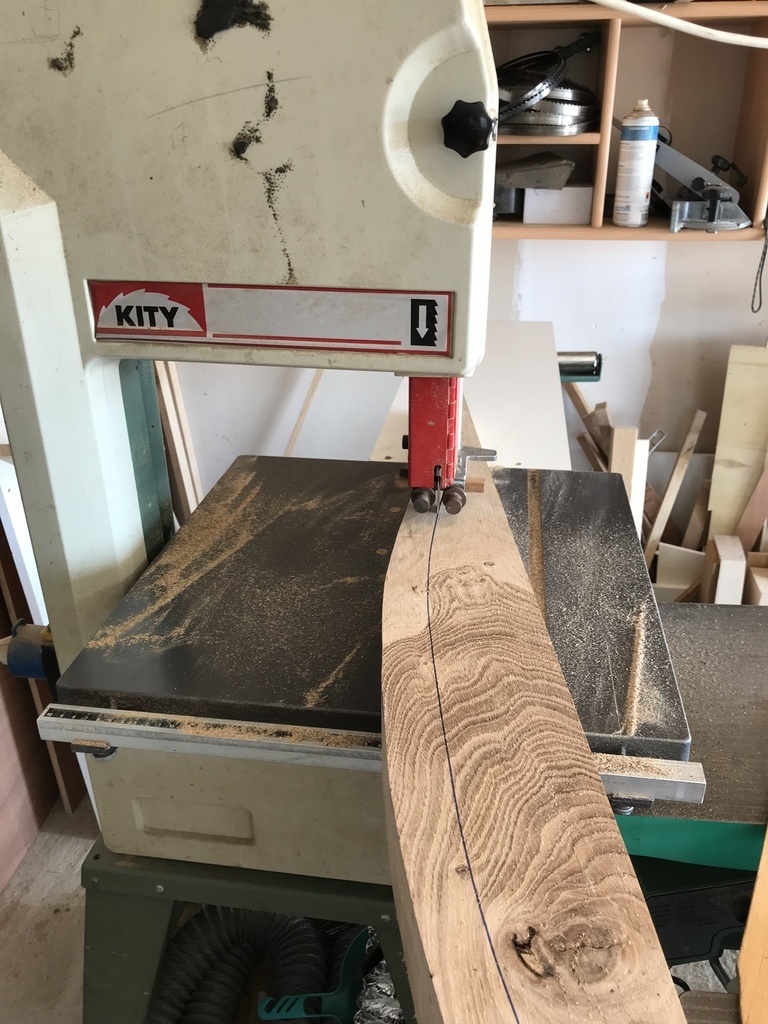

Puis decoupe à la scie a ruban. Pour cela j'ai monté une lame 19mm assez epaisse en 3tpi et la petite kity a bien fait le job. J'utilise assez peu ma scie a ruban mais j'etais satisfait la coupe de faisait facilement et assez rapidement. J'avais ajouté une petite rallonge derriere la table pour eviter que la piece ne bascule en fin de coupe

Publié

Partager

Les autres pieces

Les autres pieces seront sorties des chutes des decoupes des pieds arrière pour optimiser le bois.
Je refais une coupe droite a partir de ces chutes sur le chariot de la scie puis debite le maximum de morceaux possible

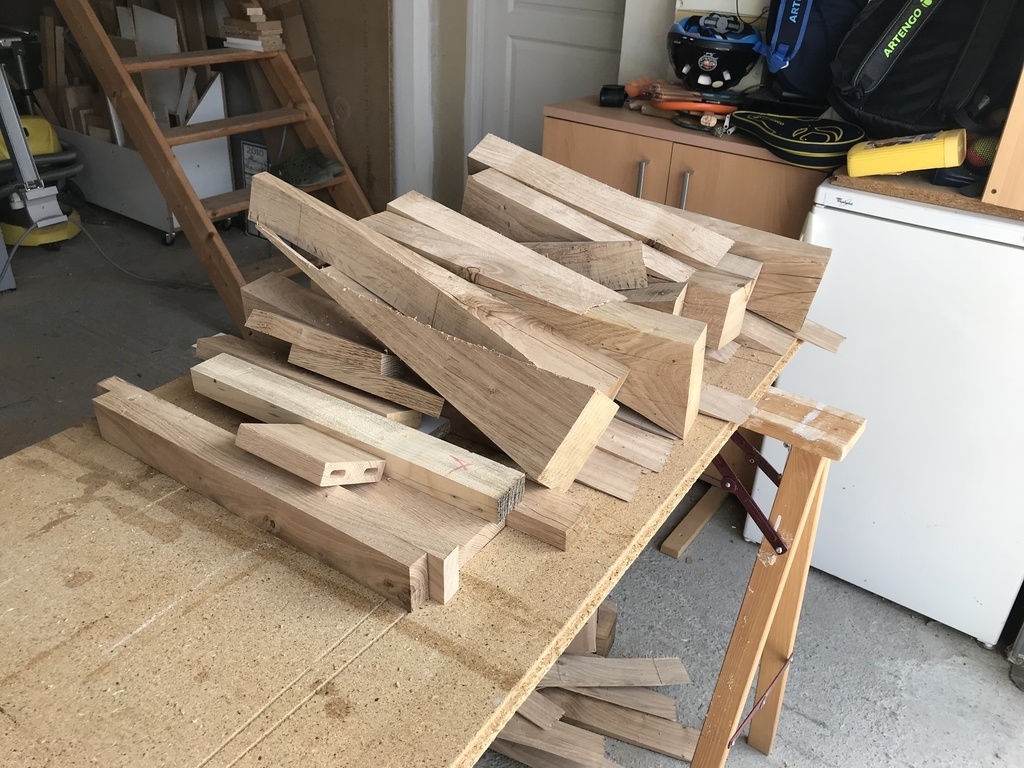

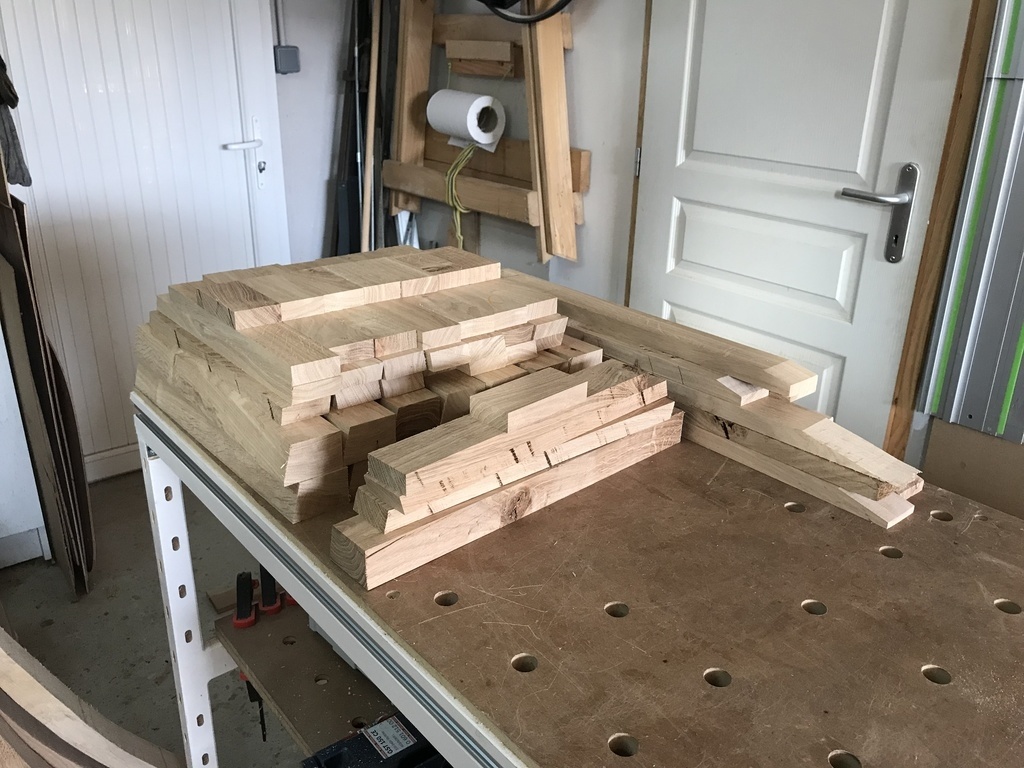

puis rabotage et mise a longueur. Au final voici de quoi faire les 8 chaises

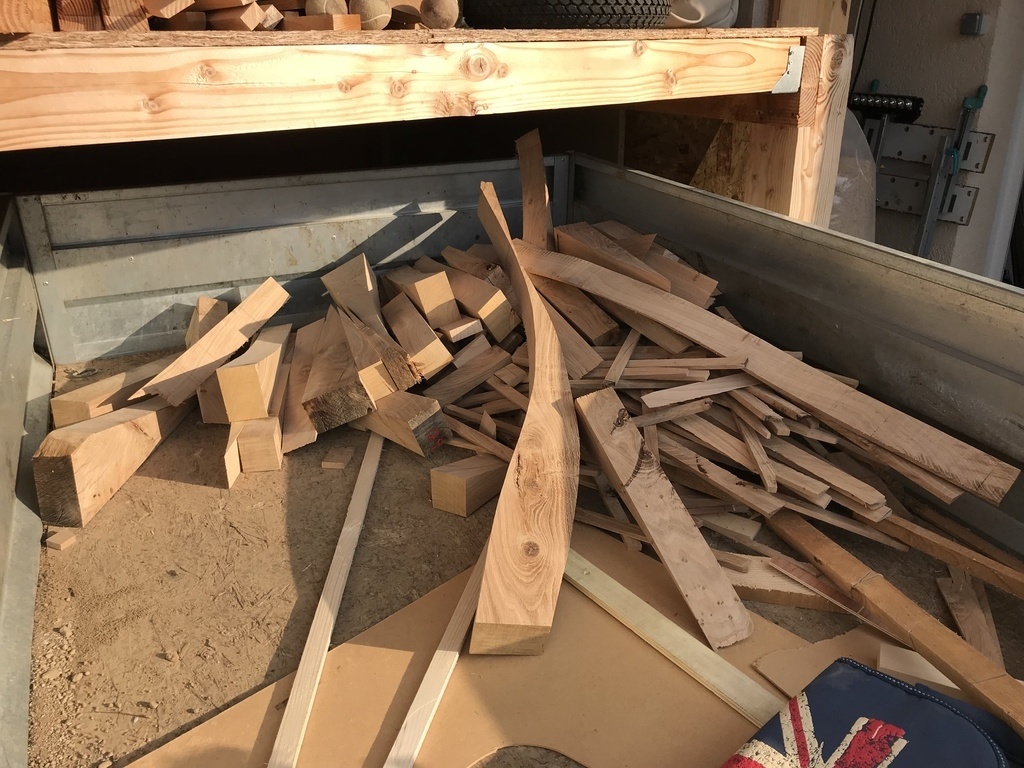

Le reste ira a la dechetterie faute de poele a bois !

Publié

Partager

Mortaise et faux tenons

Comme dit plus haut, j'ai vendu ma mortaiseuse a bedane suite à l'achat de la domino.
Les assemblages seront donc fait à la domino en utilisant la largeur maximal de fraisage soit 31mm avec la queue de 8mm. La profondeur max est 28mm soit des dominos de 31x56mm.
Ils sont faits dans des chutes de chene et hetre apres avoir debité des languettes au metre de 31mm en epaisseur de 9-10mm environ. je les rabote a 8mm puis 1/4 rond à la defonceuse et coupe a 55mm pour etre sur de ne pas etre trop long.

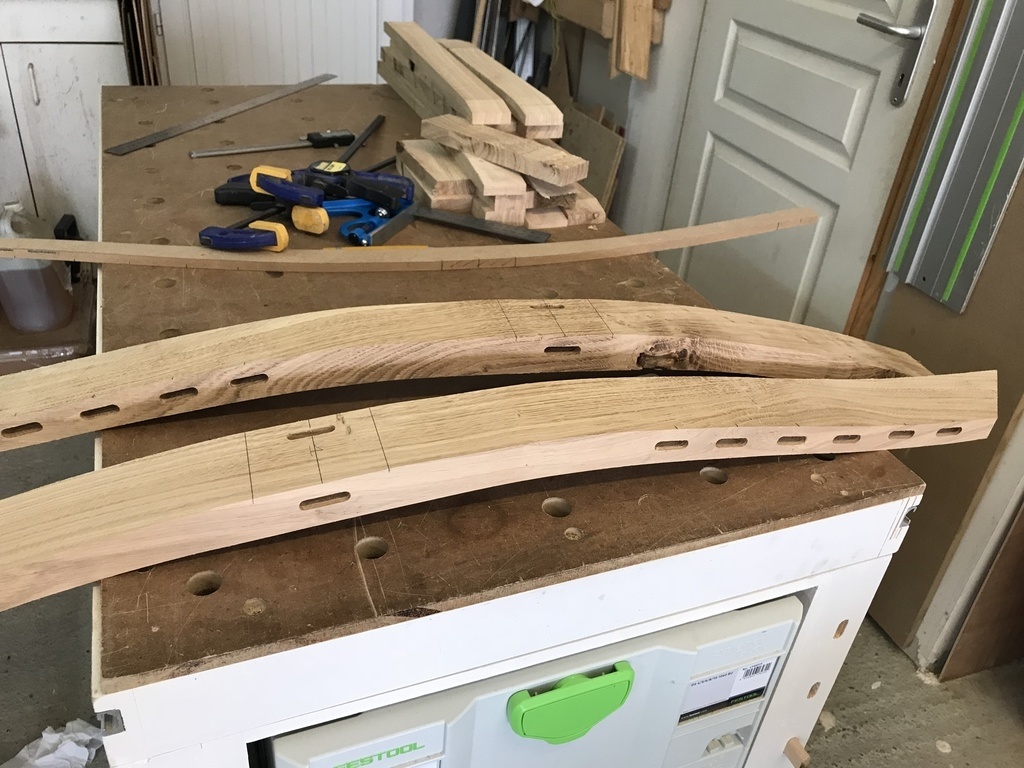

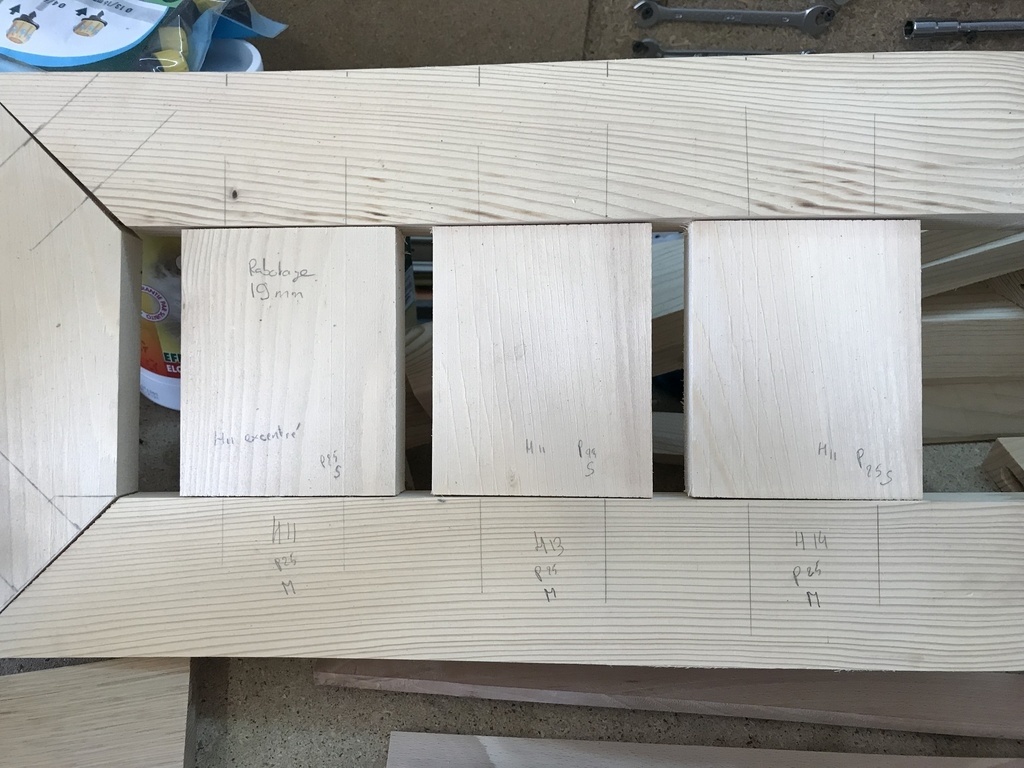

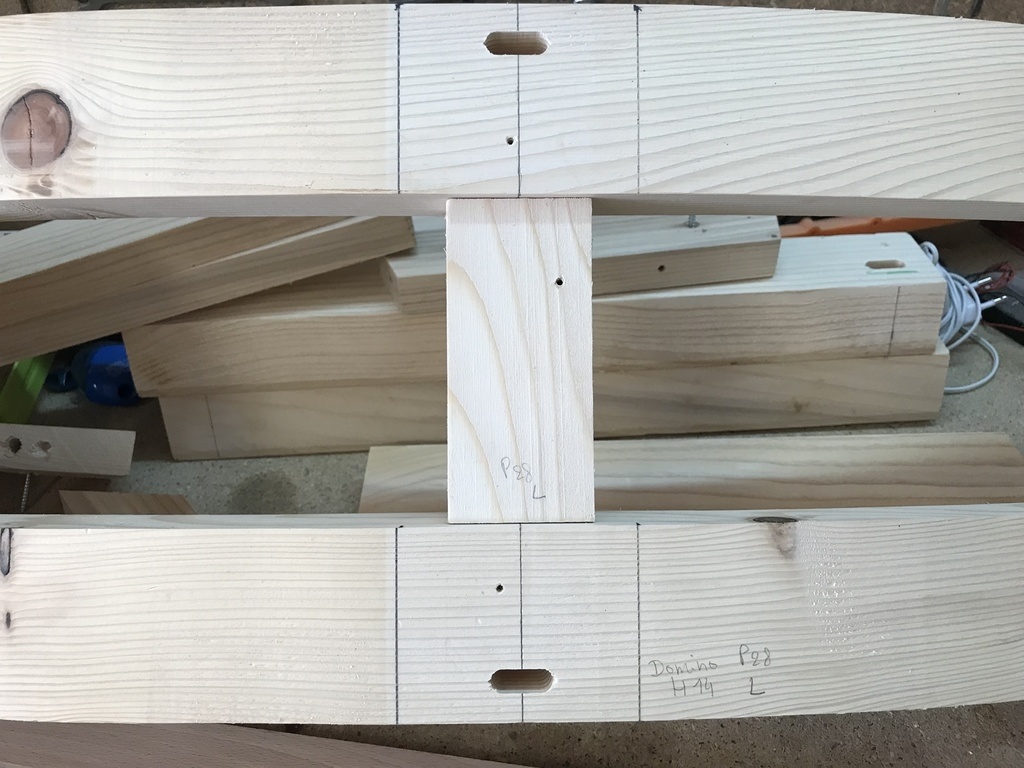

Les mortaises sont donc faites à la domino, sur le proto j'avais noté tous les reglages de la domino pour chaque fraisage,

Je n'ai plus qu'a suivre les instructions...

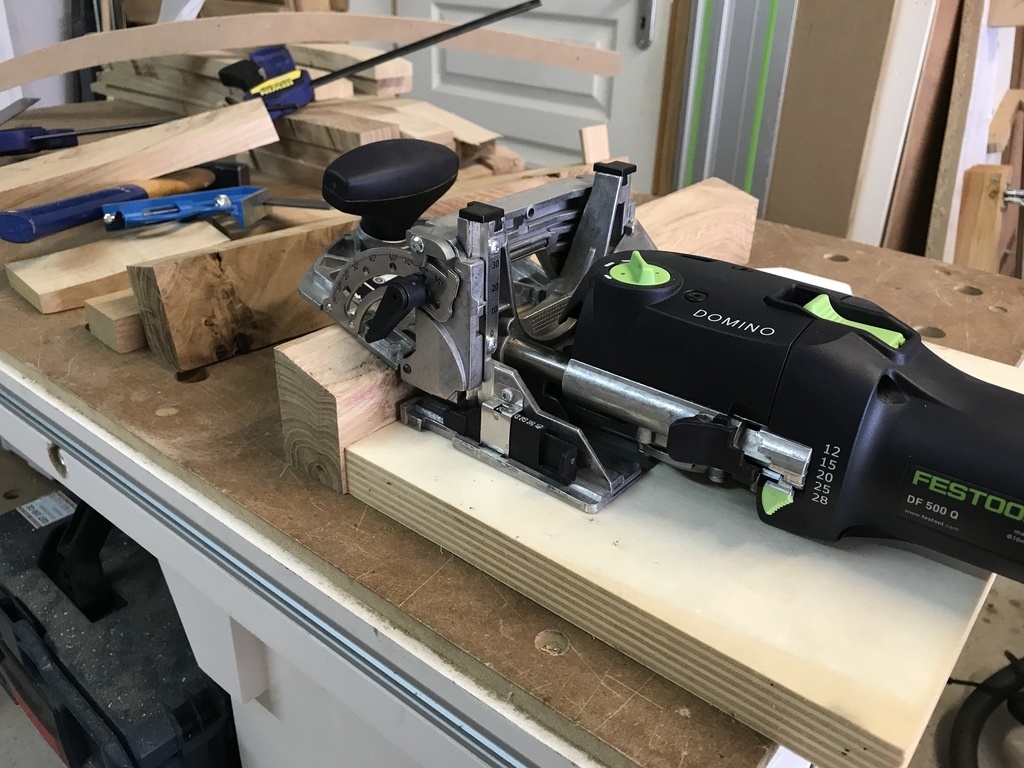

il faut parfois ruser pour positionner correctment la domino

Publié

Partager

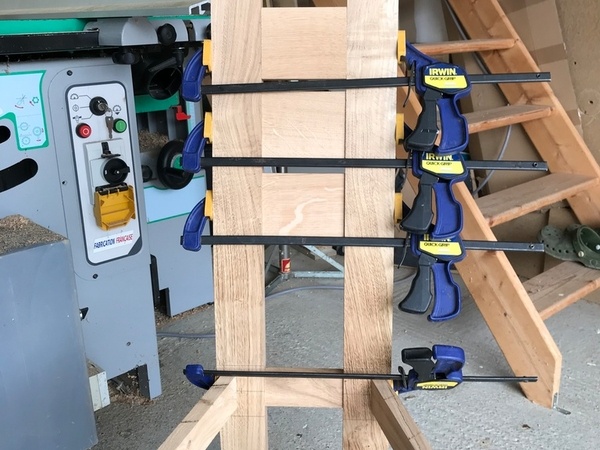

Assemblage

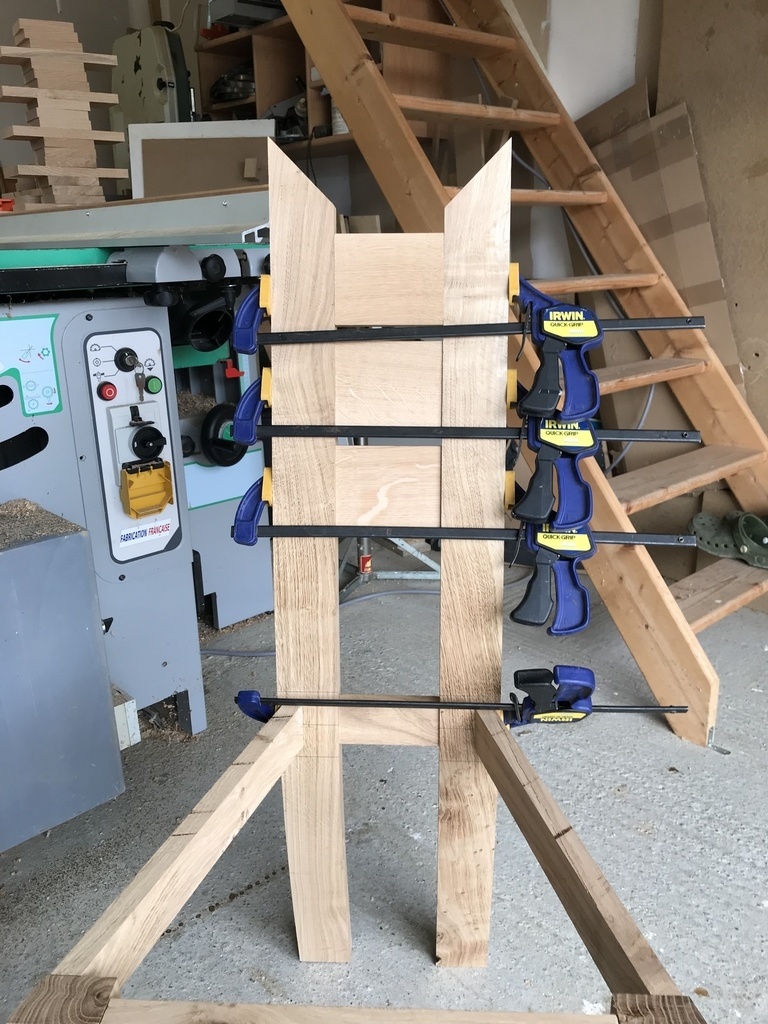

La coupe d'onglet de la traverse haute ne s'ajuste pas bien. Je pense que mon 45° sur les pieds n'est pas parfaitement a 45° et sur 65mm on arrive vite a un jour de 1mm.
Il va donc falloir monter a blanc chaque chaise et ajuster la coupe de la derniere traverse en consequence.
C'est finalement la seule piece qui demande a etre ajustée au montage :)

J'ai aussi un leger desaffleur mais celui ci "s'ajuste" au poncage. J'ai profité de ce projet pour acheter la petite rotex et elle est redoutable !!

Publié

  Ce pas à pas présente un projet en cours de réalisation.

Publications associées


Discussions

Fabio38 a publié le pas à pas "Chaise contemporaine".
il y a 3 ans
Bricolo36

Comme toujours un magnifique travail bien orchestré Bravo

Boistien

Belles chaises !
Quel angle ont les traverses latérales par rapport aux pieds arrières ?

Fabio38
( Modifié )

Merci
L’angle est de 15deg.
Plutôt je devrais dire 105deg

Boistien

Merci.

titie3325
( Modifié )

superbe!!

tacoule38

Salut le dauphinois,
Magnifique boulot et j'avoue que tu m'as bien aidé sur ce coup car tu as dessiné et réalisé exactement ce que j'avais en tête.
J'ai le projet du coup de reproduire tes jolis chaises dans une essence que je n'ai pas encore défini, j'aurais néanmoins une question ?
Comment est tu passé de ton dessin à la réalisation de ton gabarit pour les pieds arrière ? Tu as fait une impression à l'échelle 1 et ensuite reporté ton dessin ?
Concernant la finition de ces mêmes pieds aprés la découpe à la SAR, tu as passé juste la ponceuse ou un coup de wastringue histoire de bien finir les faces ?
Merci pour tes précisions et encore bravo pour ton boulot
