Luccio

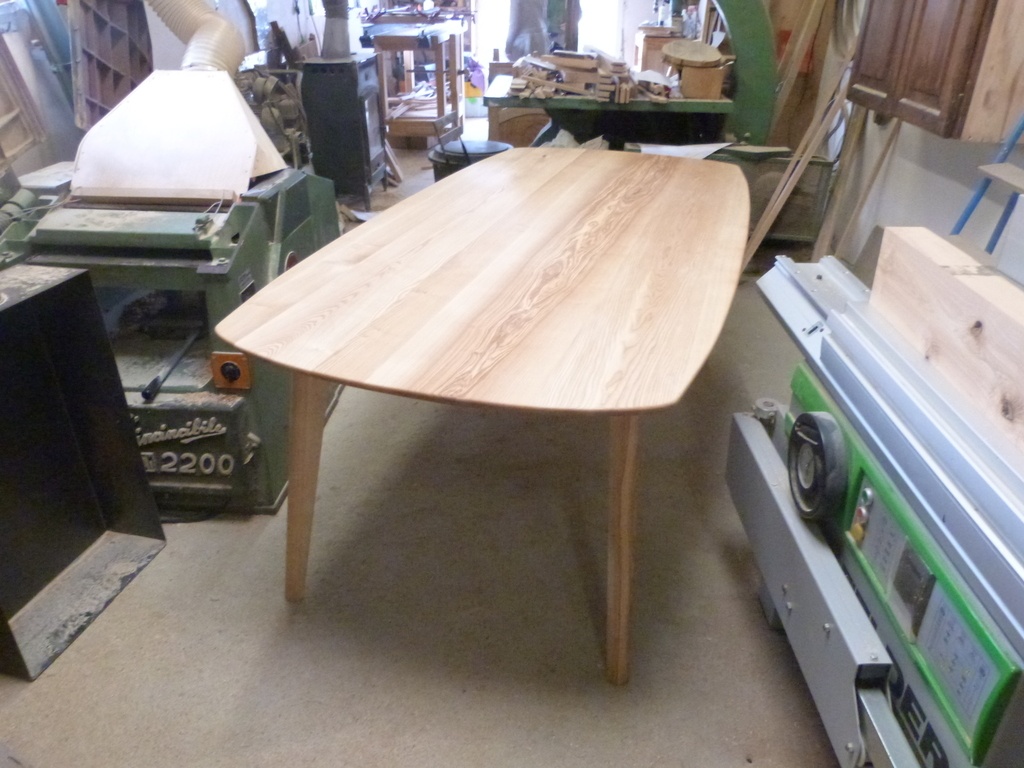

Table en frene ovoide.

Table en frene ovoide.
+

Table en frêne moderne avec assemblage plutôt traditionnels.
J'ai emprunté un appareil à quelques moments de la réalisation, je n'ai donc que des photos des assemblage pris avant le collage final que je propose de vous détailler par des explication.

Mis à jour

Partager

Réalisation de la table.

Pas de photos du debit/corroyage mais il s'est passé de manière tout à fait classique.
J'ai juste attendu plusieurs jour entre chaque étape qui m'ont permis de re-dégauchir les bois au besoin afin de m'assurer de la stabilité du collage finale.

Le plateau à été collé à plat joints.

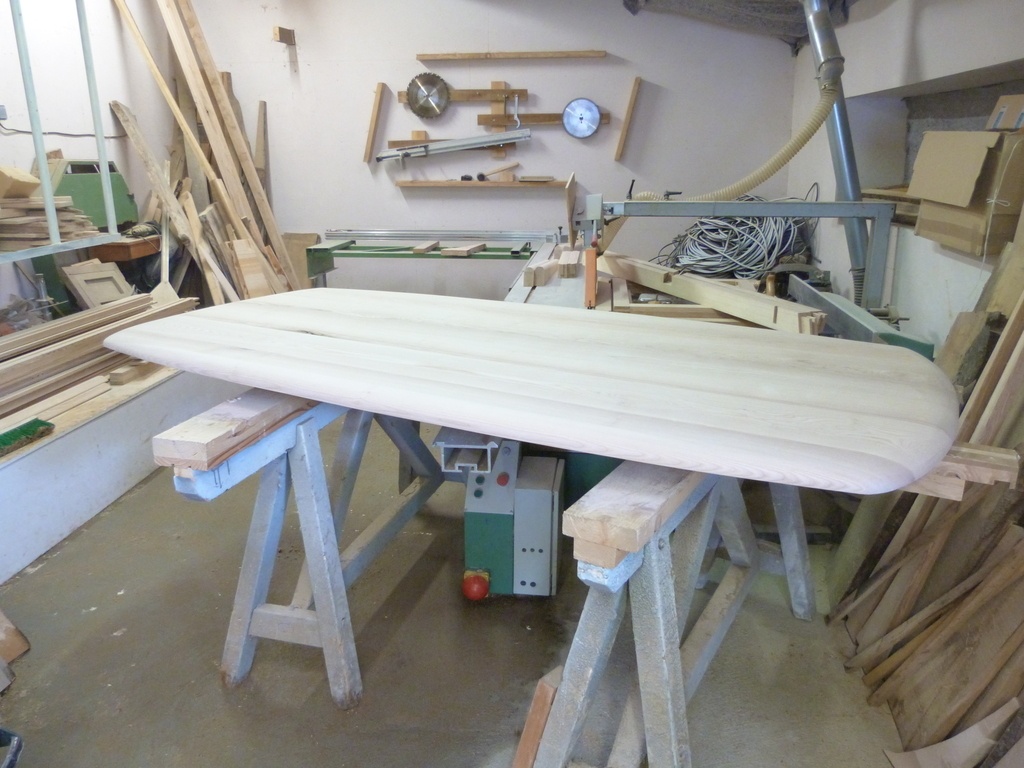

La forme a été réalisé à la sauteuse (plateau trop lourd pour le passé sur la ruban) et fini avec une fraise à copier sur un gabarit avec la défonceuse.

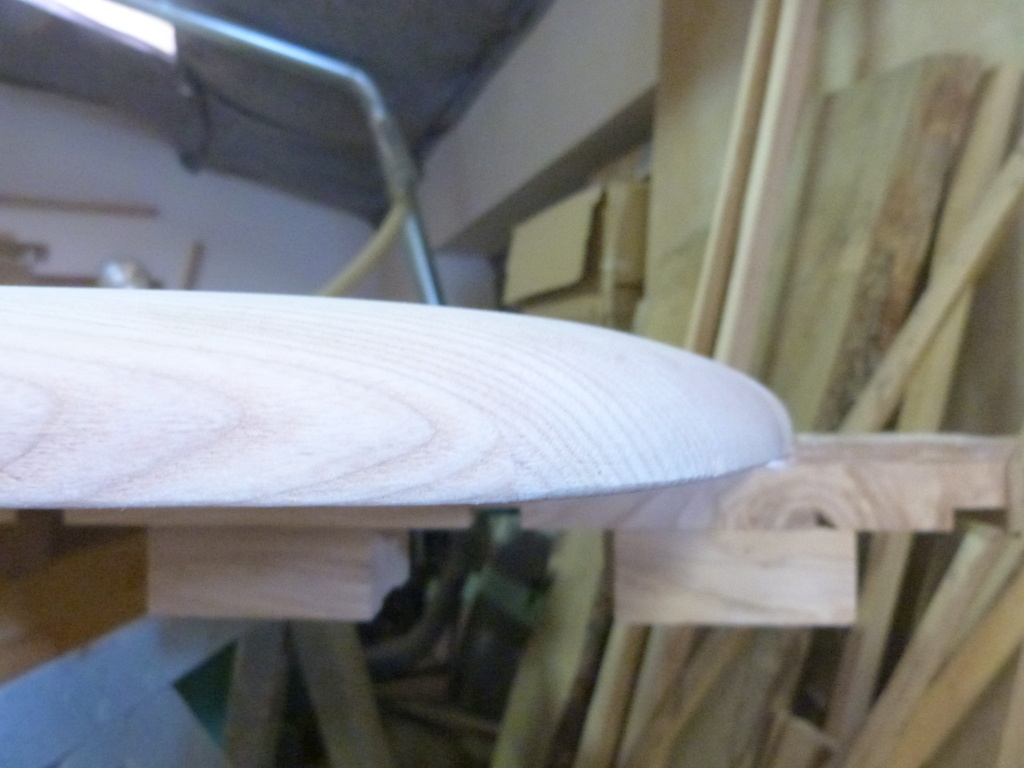

La courbe horizontale (du dessous! ^^) à été dégrossie avec une fraise à chanfrein sur la défonceuse puis attaqué à la ponceuse à bande et finit à la râpe, rabot et ponçage à la main.
Ca donnait un effet paddle board marrant!

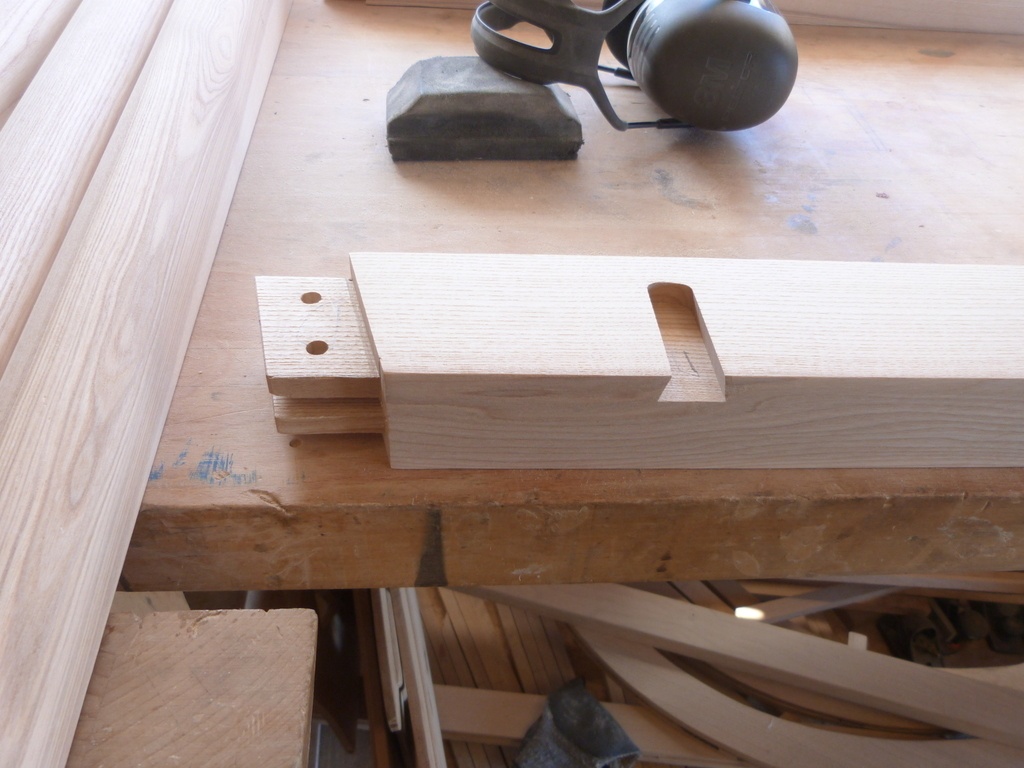

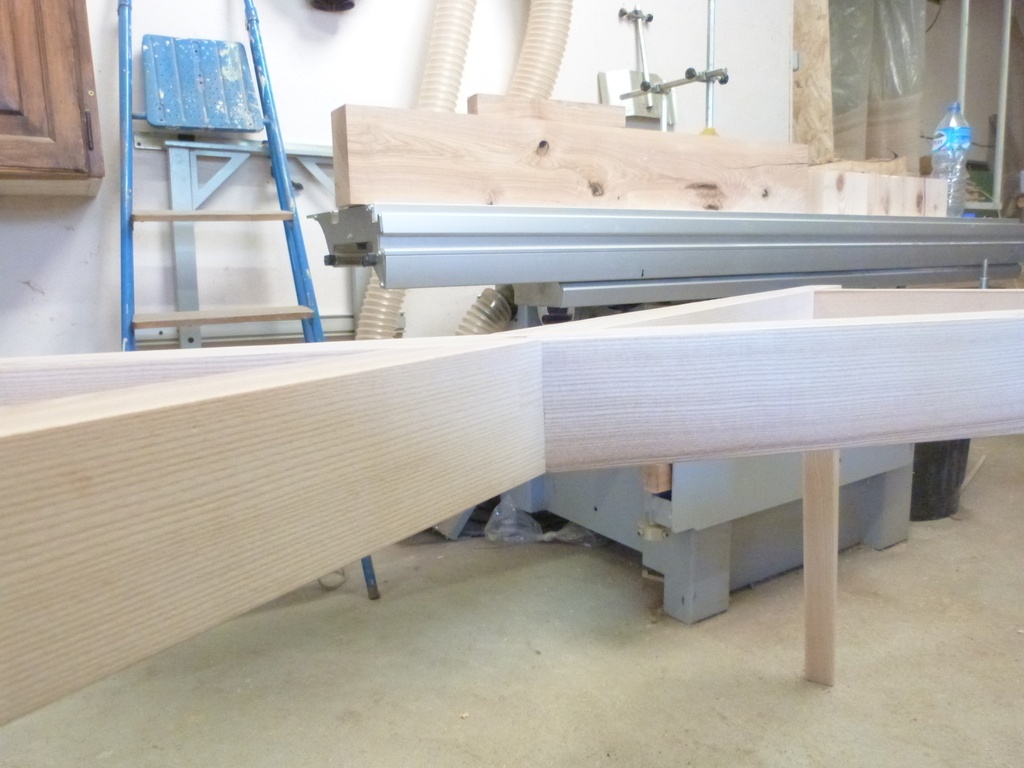

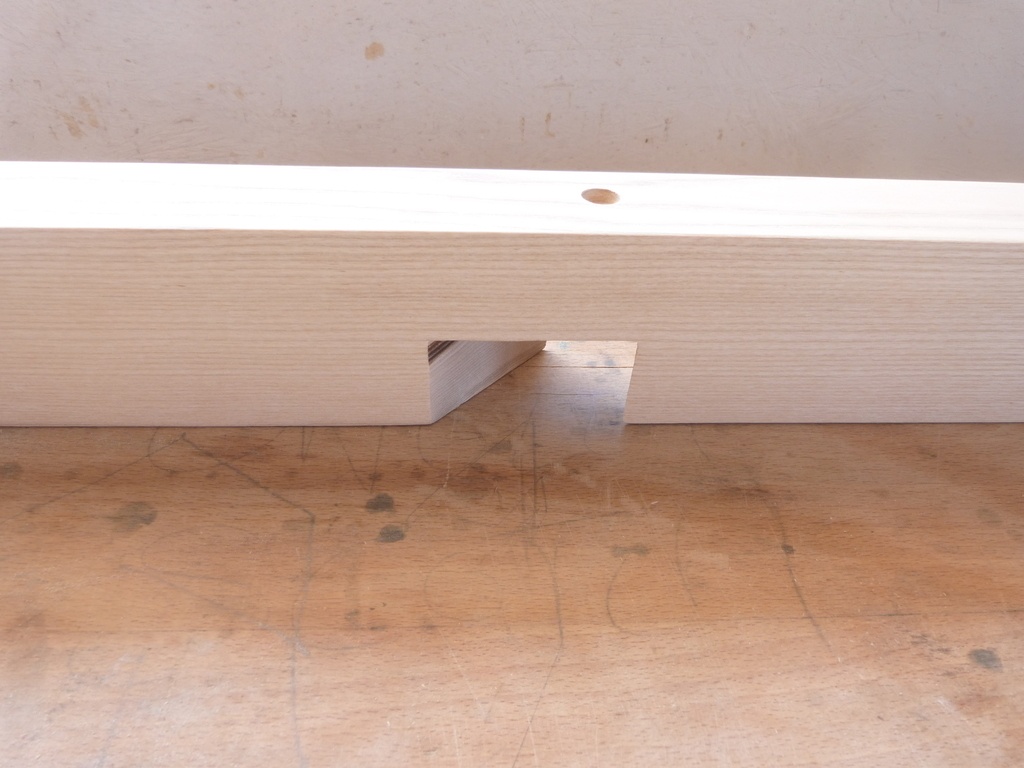

Les deux traverses longues sont assemblées à mi-bois (avec un petit fail lorsque j'ai déterminé le centre de la première traverse)

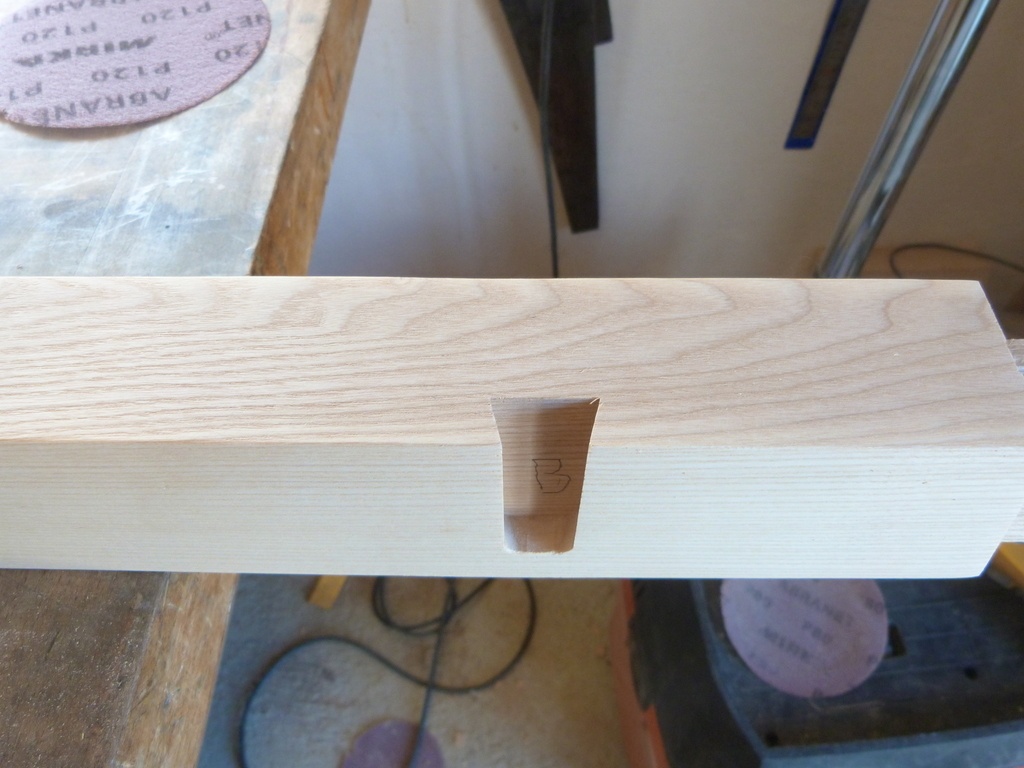

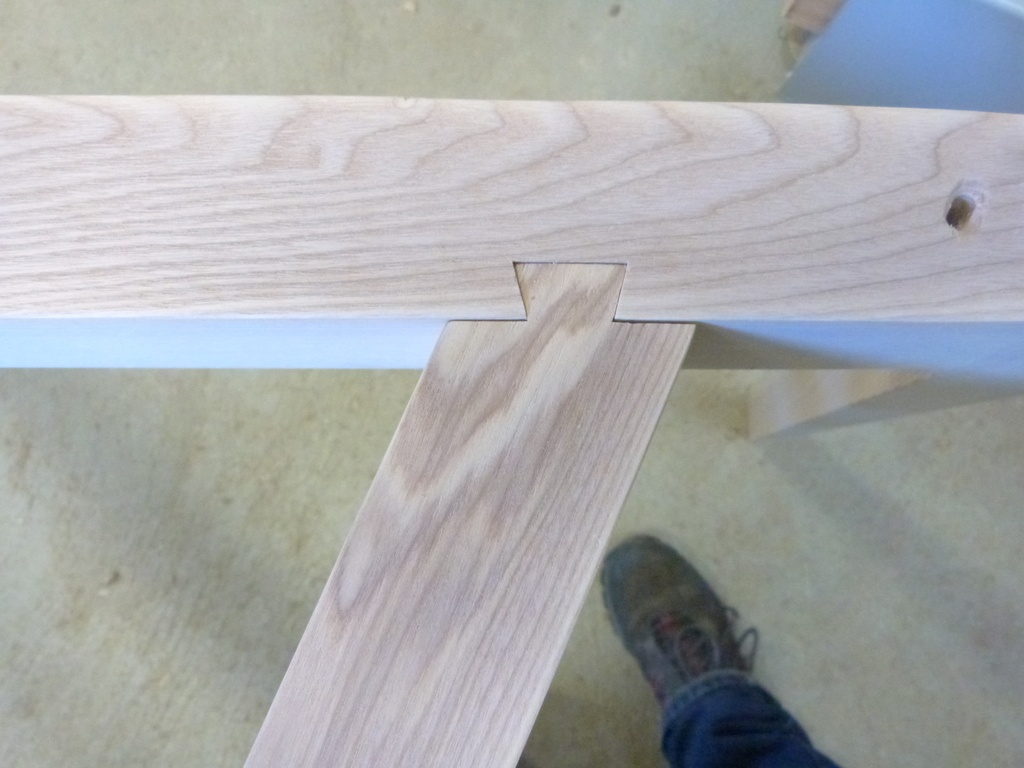

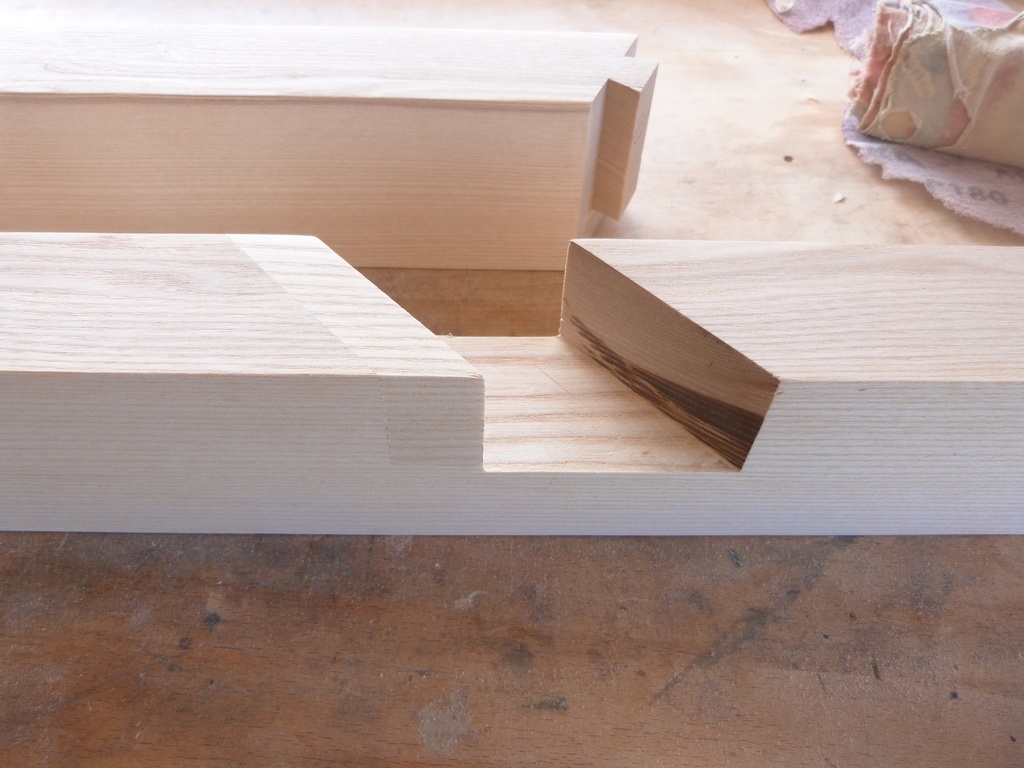

Et les deux traverses courtes rentre par dessus en queue d’aronde non débouchante (à mi-bois aussi?)

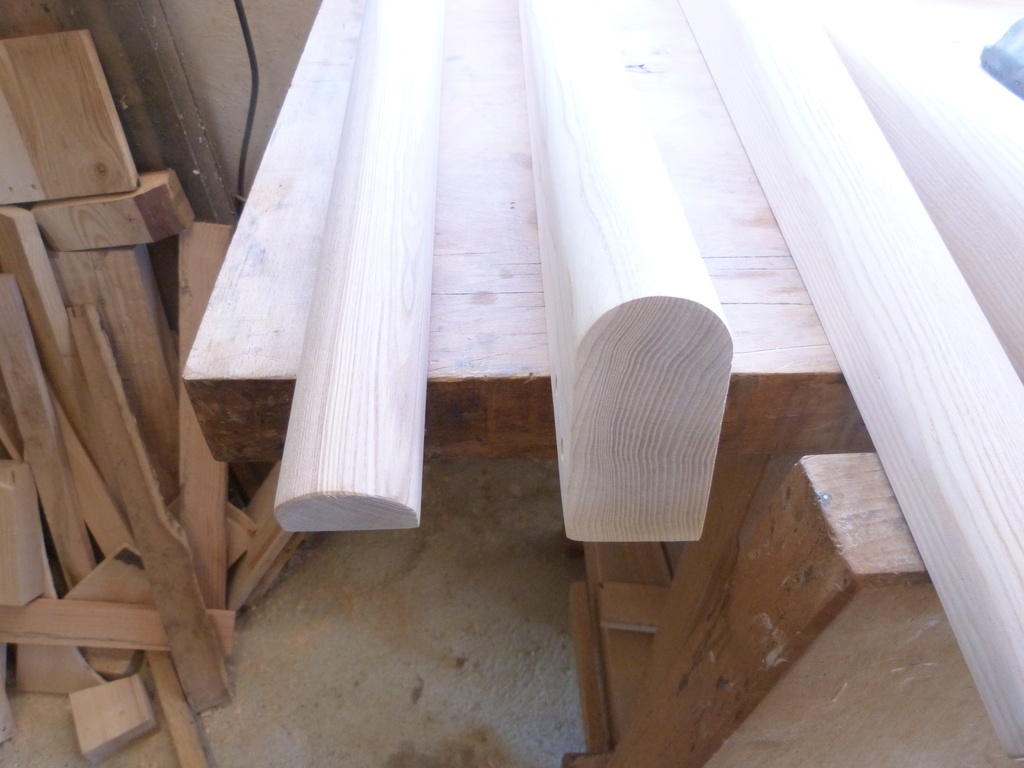

Les pieds se reduisent sur leurs longueur et ont un demi rond sur la face extérieur réalisé à la toupie.

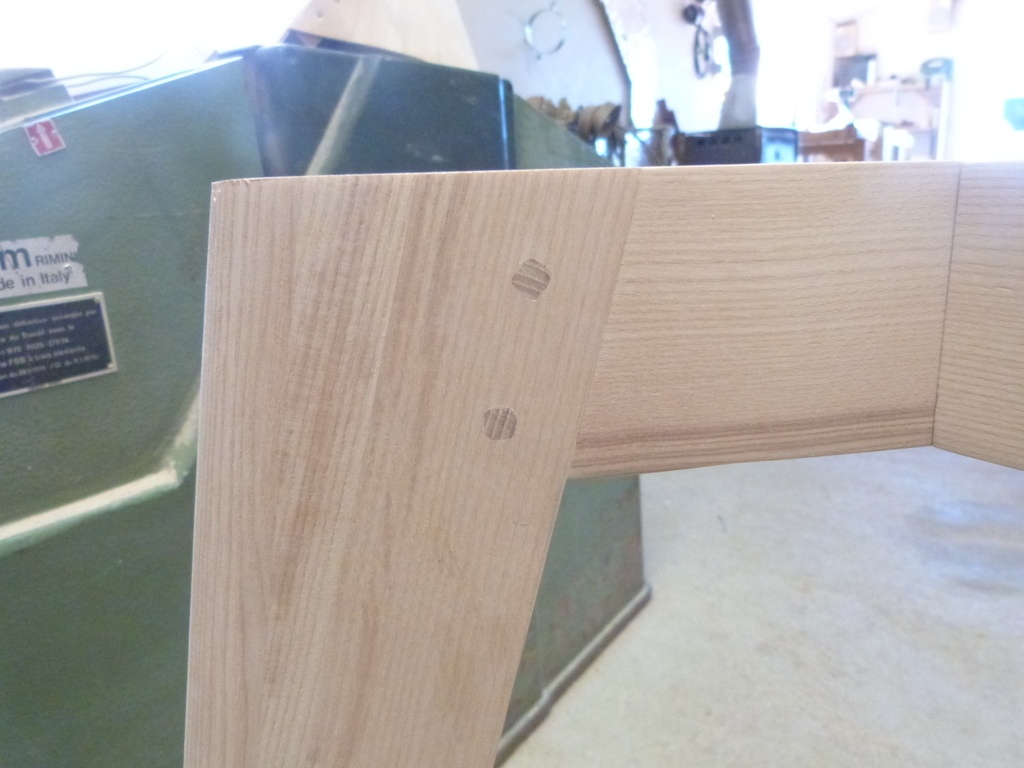

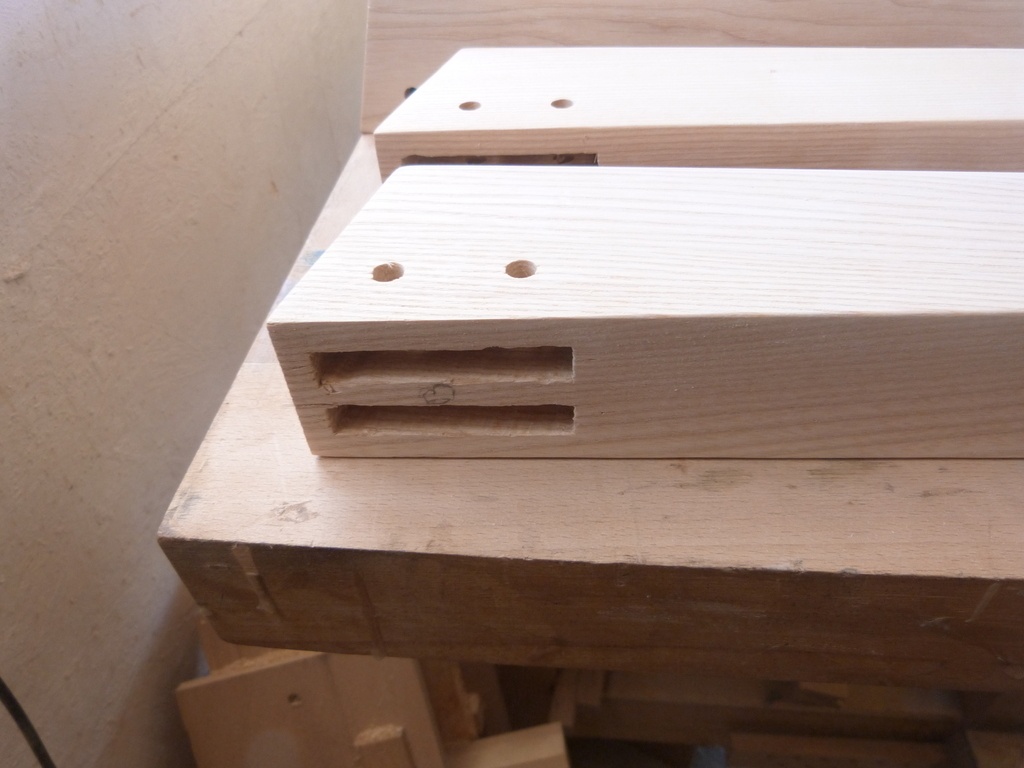

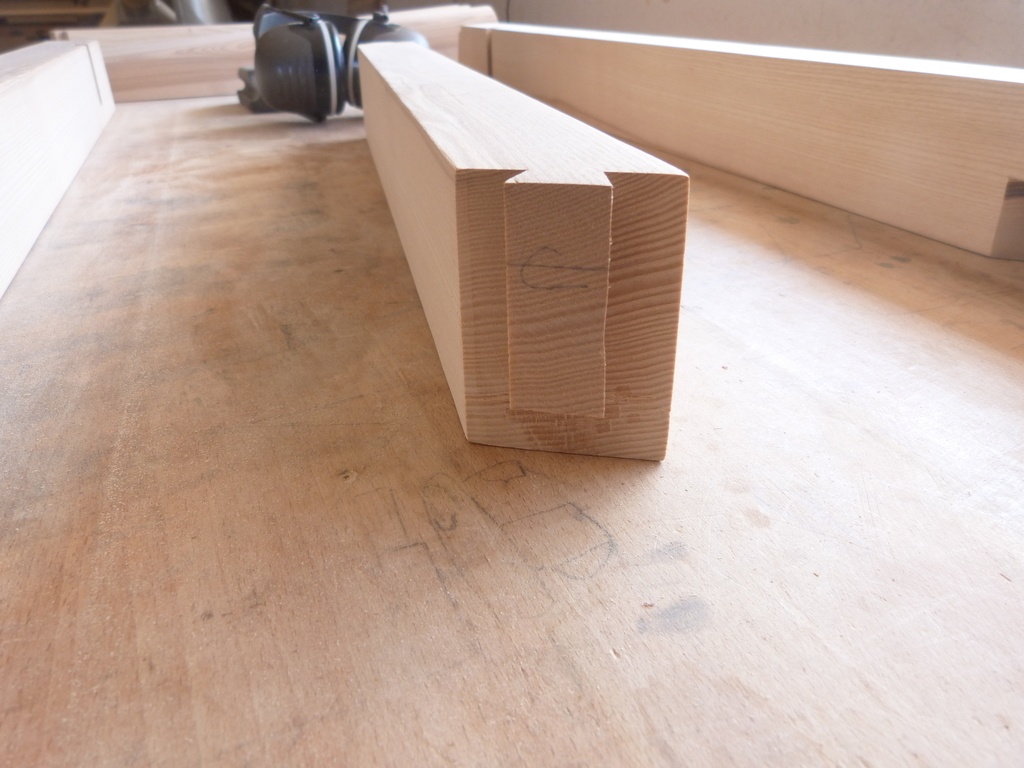

Ils sont assemblés avec des double tenons et chevilles à la tire car vu que ceux-ci sont incliné, j'avais peur que la colle ne suffise pas et qu'ils s'affaissent avec le temps.

J'ai défoncé les mortaises avec la domino pour donné l'axe et fini avec la perceuse à colonne et ciseaux à bois pour aller plus profond.

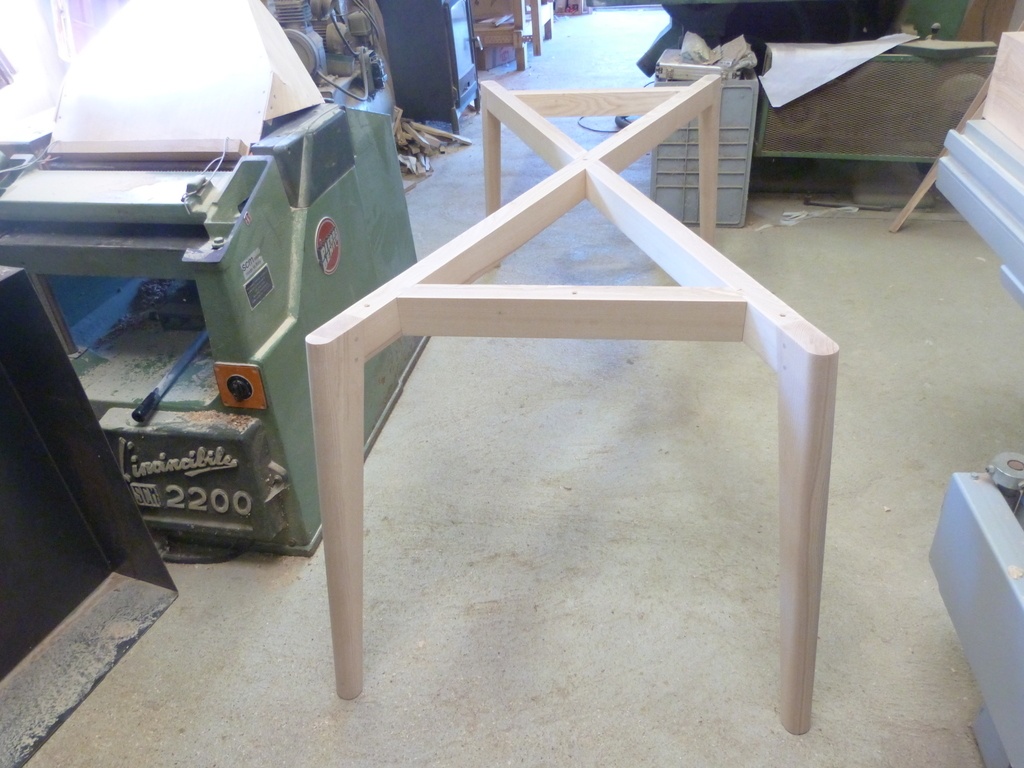

Le collage de la structure à été le moins stressant de ma (courte) carrière. Aucun serre joint à mettre, tout les assemblage étant coulissant, avec une vis pour le mi-bois centrale ou avec les cheville pour les pieds.
Tranquille!

Pour l'assemblage du plateau, j'ai réalisé des trous oblongs dans les traverses pour laisser du jeu au plateau et je l'ai vissé par dessous après centrage de celui-ci sur la structure.

Désolé de ne pas pouvoir étayer avec plus de photos, je ne conservait pas trop l'appareil des copains pour éviter qu'il prenne la poussière dans l'atelier.

Merci pour le visionnage ^^

Publié Mis à jour

Contenus associés


Discussions

Luccio a publié le pas à pas "Table en frene ovoide.".il y a 3 mois
RIRI212


Luccio Bravo, très jolie table, et effectivement le veinage est très joli.
P'tite question; comment as tu fait pour la "réduction" des pieds ?
Gabarit à la scie sur table ?....
Merci

Luccio

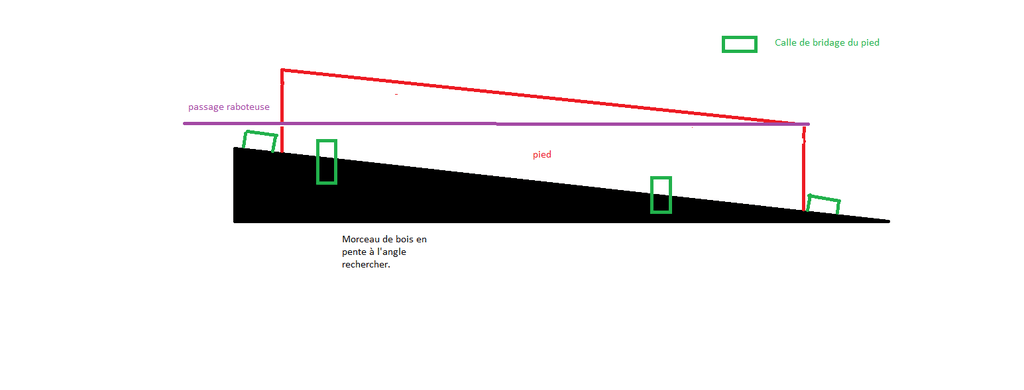

Gabarit pour la raboteuse.
Simplement un bois en pente ou le pied était bridé en haut, en bas et sur les cotés.

J'avais mis les bois à format avec l'angle du haut et du bas avant de passer à la raboteuse.

RIRI212


Luccio Merci pour l'explication et le petit schéma 👍

titchobal

¨Très beau travail! J'aime beaucoup l'effet arrondi des bords et la finition a l'air sympa.
Comment as tu réalisé l'assemblage en queue d'aronde? A la défonceuse?

Luccio

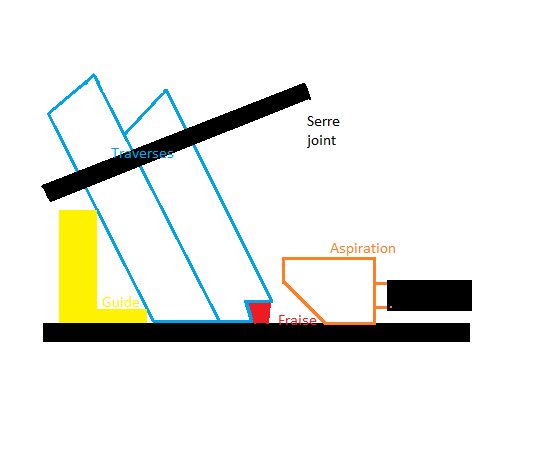

A la défonceuse pour le "femelle" et à la défonceuse sous table pour le mâle.
Pour augmenter la surface d'appuis, j'avais bloquer les deux traverses avec un serre joint
Je mets un petit schéma, ça sera plus simple qu'une explication.
Et je les ai terminé à la scie à main et aux ciseaux.

PS: mes schéma sont bien kitch, j’espère que je suis compréhensible ^^

titchobal

Très bien, merci pour les précisions.
Ton schéma est clair!
