Butées d'établi

Butées d'établi
+

Projet de création.


Partager

Le projet

Images du projet

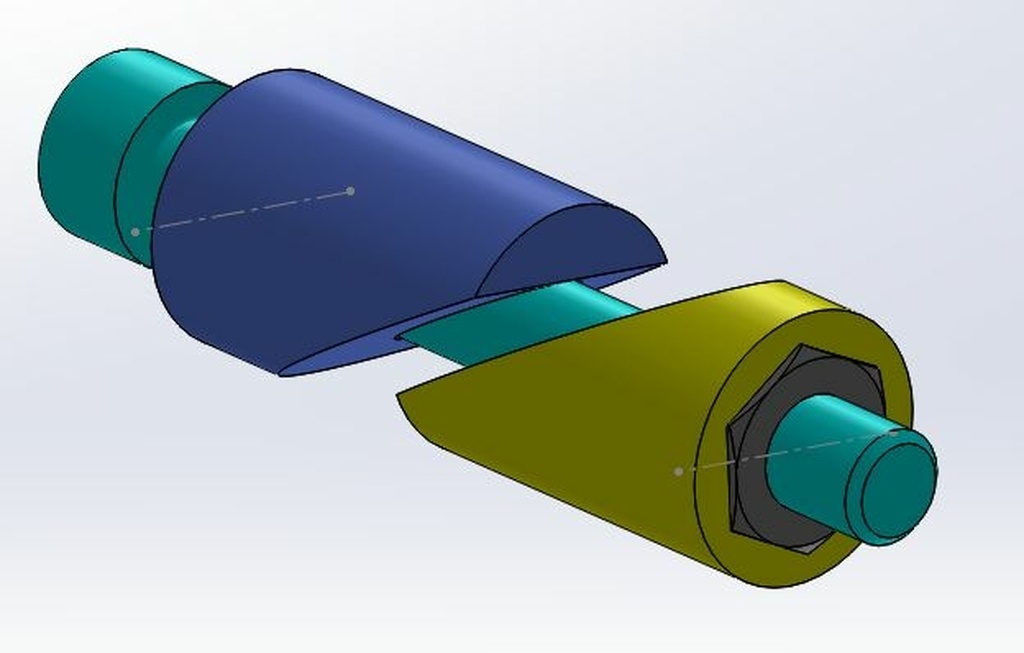

JBRosset s'interrogeait,ici, sur le fait d'acheter ou de fabriquer des butées d'établi . Kentaro lui ayant proposé une solution, je me suis permis de modéliser celle-ci.
Je vous met à disposition les fichiers STL pour impression 3D, pour ceux qui n'auraient pas la possibilité de tourner les pièces.
Diamètre du corps 19 mm vis et écrou M8 (il manque une rondelle sous la tête de la vis)

Publié

Publications associées


Discussions

michel22440  a publié le pas à pas "Butées d'établi".
il y a 2 ans
Kentaro

Ah génial!

Attention, le trou axial dans la partie bleue doit être assez large par rapport à la vis, sinon cela ne marche pas ( environ 10 mm pour une vis de 8).

michel22440
( Modifié )

Bonjour,
J'avais bien noté ta remarque initiale, mais j'ai préféré laisser plus de matière, il sera plus facile d'ajuster le fonctionnement en reperçant le trou central !

Kentaro

Oui, il vaut mieux faire des essais.

Davnks

Bonjour, je vois pas trop comment ça fonctionne, on bute sur le bout long ou la partie bleu? Même si je ne fais pas ça sur mon établi, il faut percer en 20mm avec débouché😮

michel22440

Oui des trous débouchants ne se rempliront pas de sciure ! Pour le diamètre , fait d'abord un essai dans une chute . L'appui se fait sur la partie bleue
