Ma MOB passive

  Ce pas à pas présente un projet en cours de réalisation.

Ma MOB passive
+

Hello, j'ai pris le pari fou de réaliser en grande partie ma MOB passive , histoire d etre raccord avec ma philosophie de vie.

N y connaissant rien, cette série de video, n'a pas pour but d'être un tuto mais plus un partage de vie.

A l'instar des pinguoins, je ne dormirais pas sur le chantier, je ne serais pas aidé de mon épouse mais plus par des vidéos youtube, par ma communauté et mes amis.

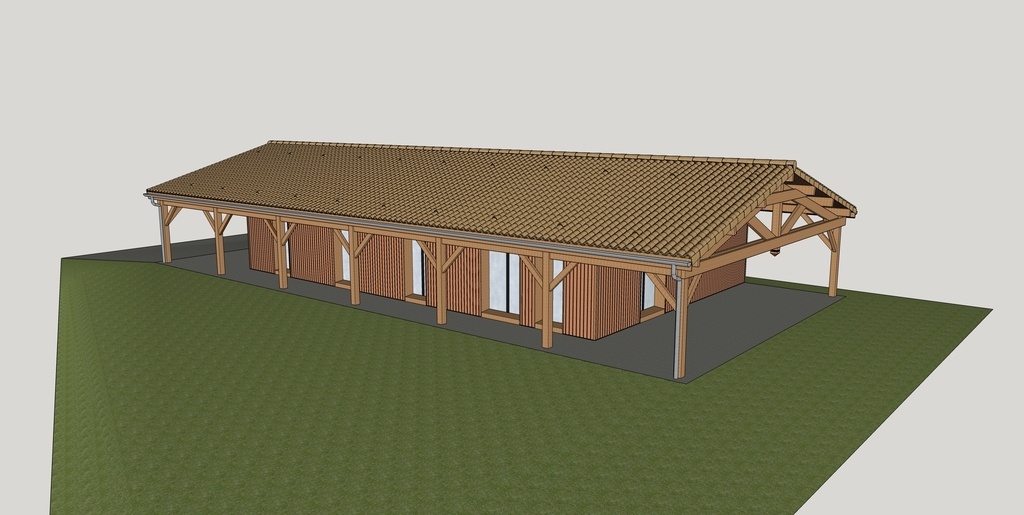

Les plans sketchup ne sont pas de moi.

Au fur et à mesure j'alimenterais ce pas à pas.

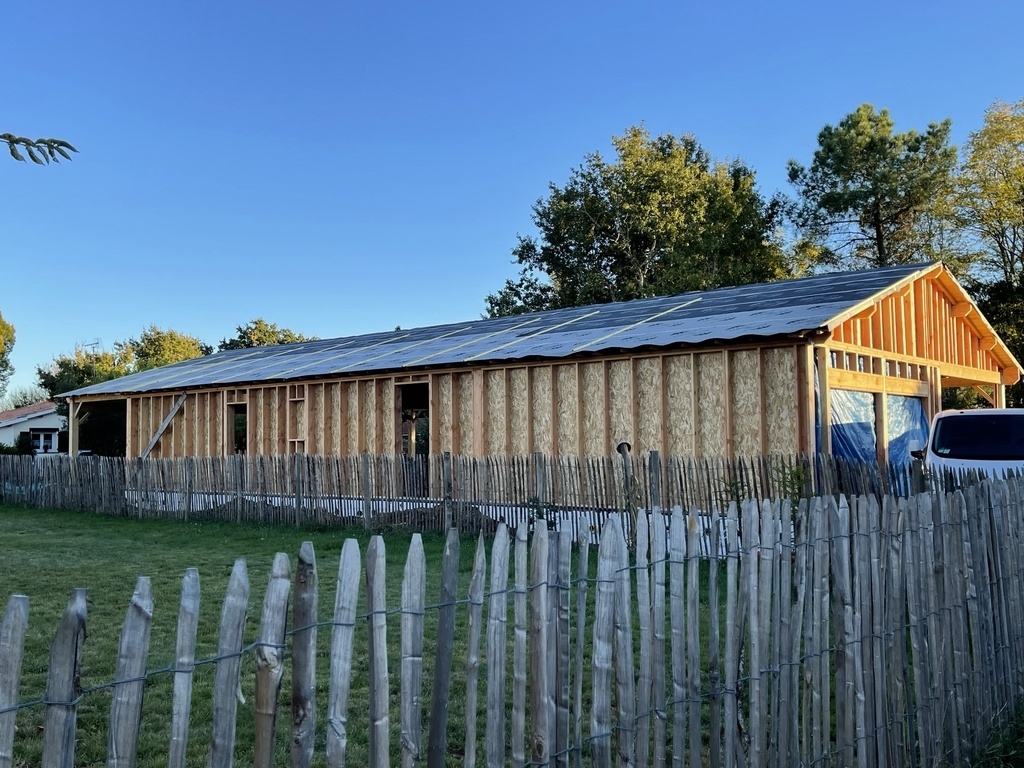

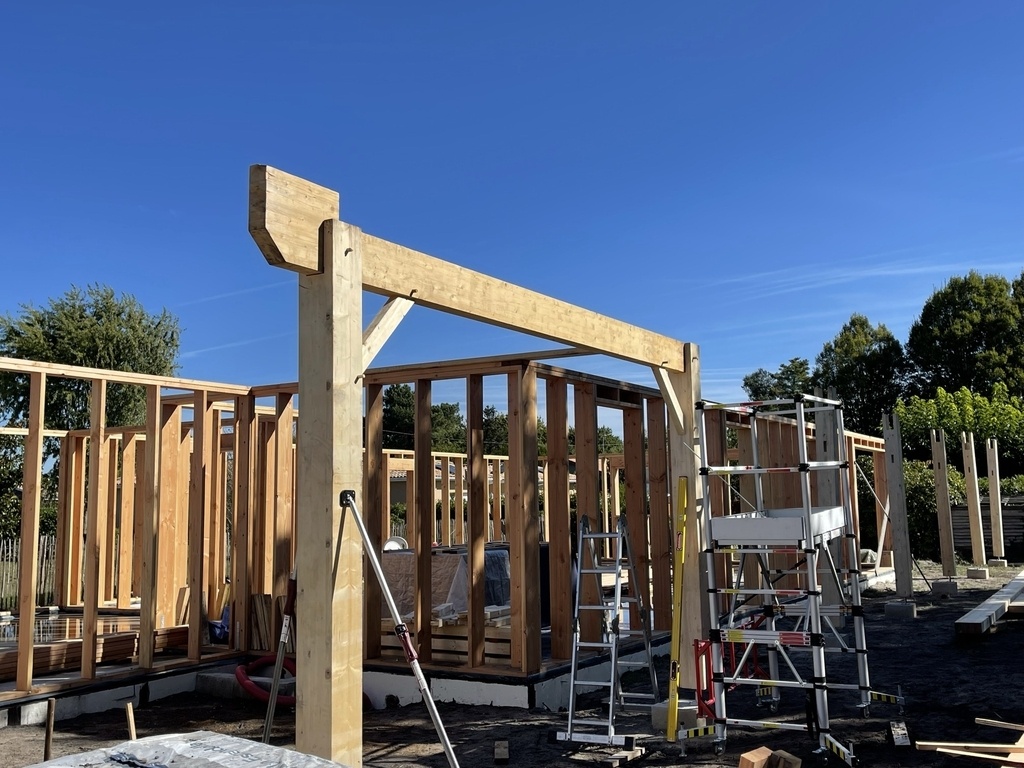

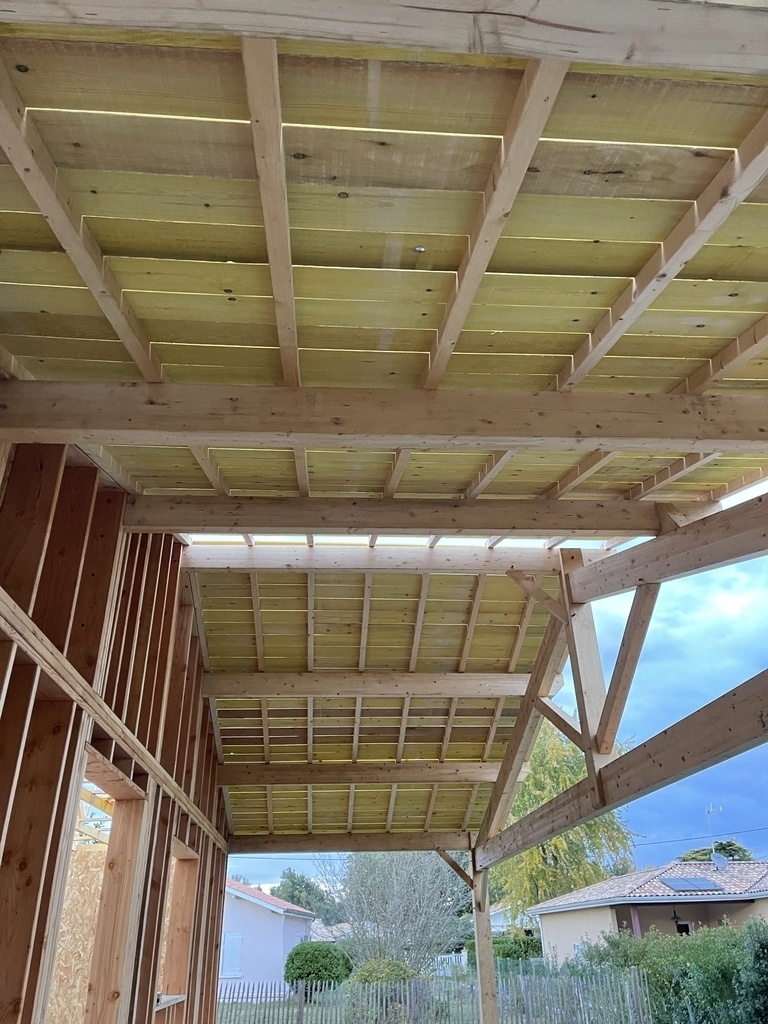

Le projet est une maison ossature bois passive, de 130m2 et 37m2 d atelier colle à la maison.

Les pièces de vie et chambres seront au sud pour emmagasiner le plus possible la chaleur du soleil.

Vmc double flux associé à un puits canadien seront de la partie.
Fenetres triple vitrage passives bois et alu
Poele a granules
Cuve béton récupérateur d eau de pluie pour les wc et machines à laver
Travertin ou parquet contre collé
Isolant fibre de bois
Bardage peuplier traité haute temperature(peut-être)

Voila dans les grandes lignes

Liste des articles

Mis à jour

Partager

C'est parti pour ce rêve fou

#1 busage et abattages

Comme le titre l'indique, dans cette première partie, on va s'occuper du busage pour pouvoir accéder au terrain.

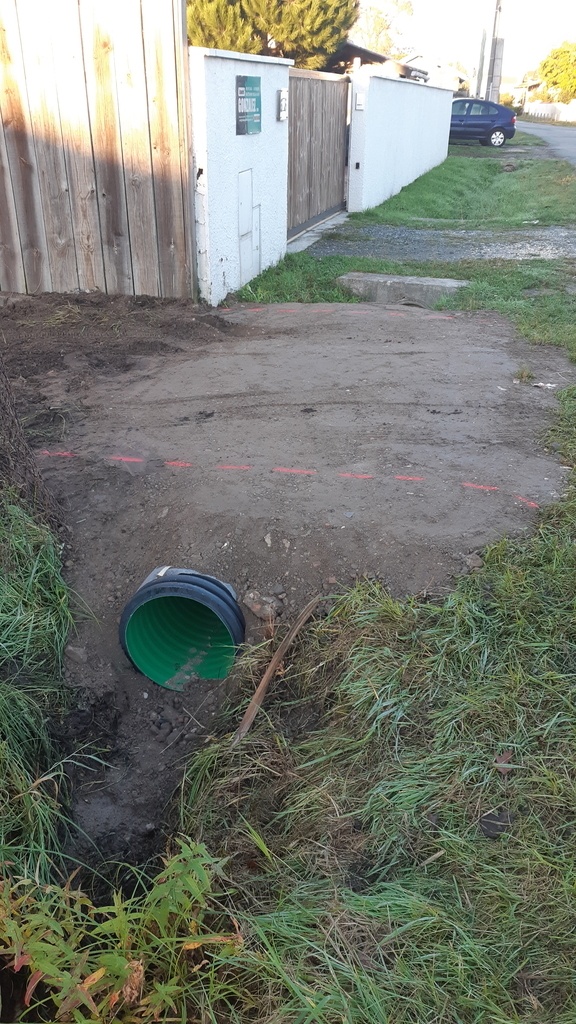

Un petit fossé sépare la voirie de mon accès terrain. Une buse en PVC renforcée a été installé avec un film géotextile, un lit de sable pour stabiliser la buse et un mélange de petit cailloux et sable pour remblayer la buse.
Tout ceci est provisoire, juste le temps des travaux, un busage définitif sera fait à la fin.

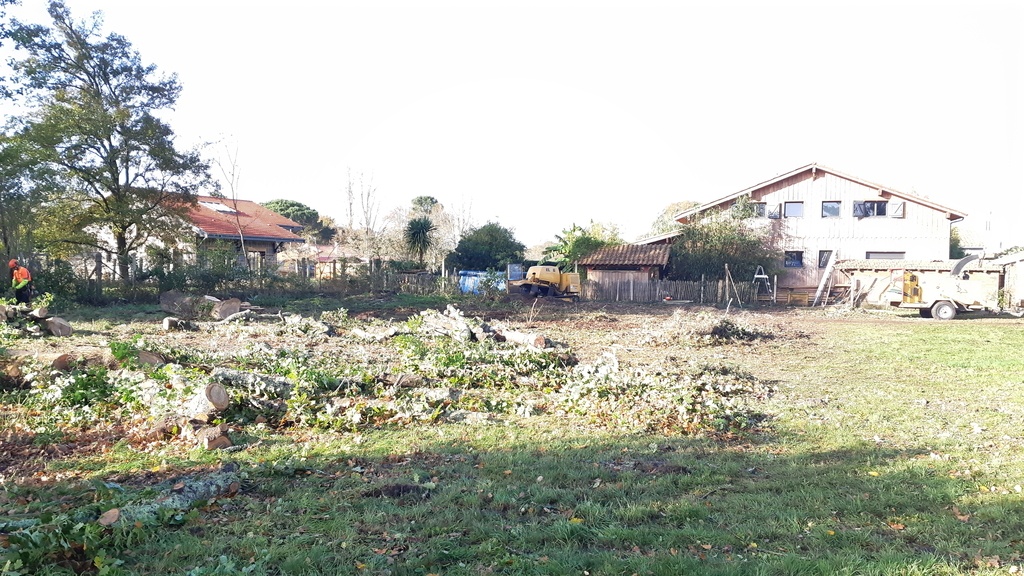

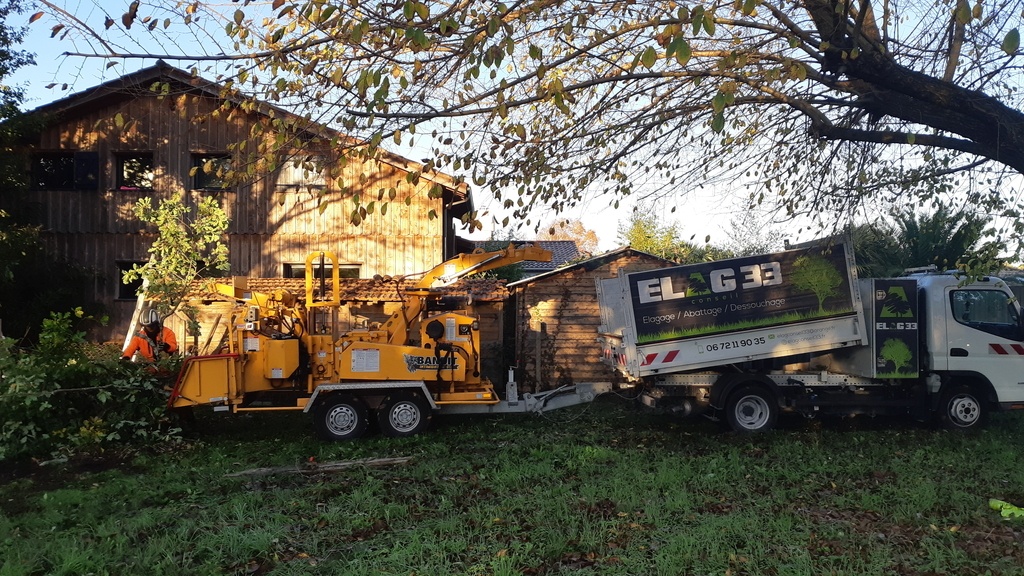

Ensuite une entreprise de chez moi est venue abattre, à contre cœur mais obligatoire pour notre projet, quelques chênes, acacias et un pin couché sur un chêne.
Ils ont rogner les souches plutôt que de les dessoucher.
J'ai garder 2 troncs de 2m et un de 3m de chêne pour faire venir une scierie mobile plus tard.

20 stères ont été offertes à un pote.

Le terrain est méconnaissable.

Une caravane a été installé pour pouvoir recevoir les foufous qui voudront généreusement nous apporter un coup de main.

Publié Mis à jour

Partager

Passage reseaux, accés chantier et surprises !

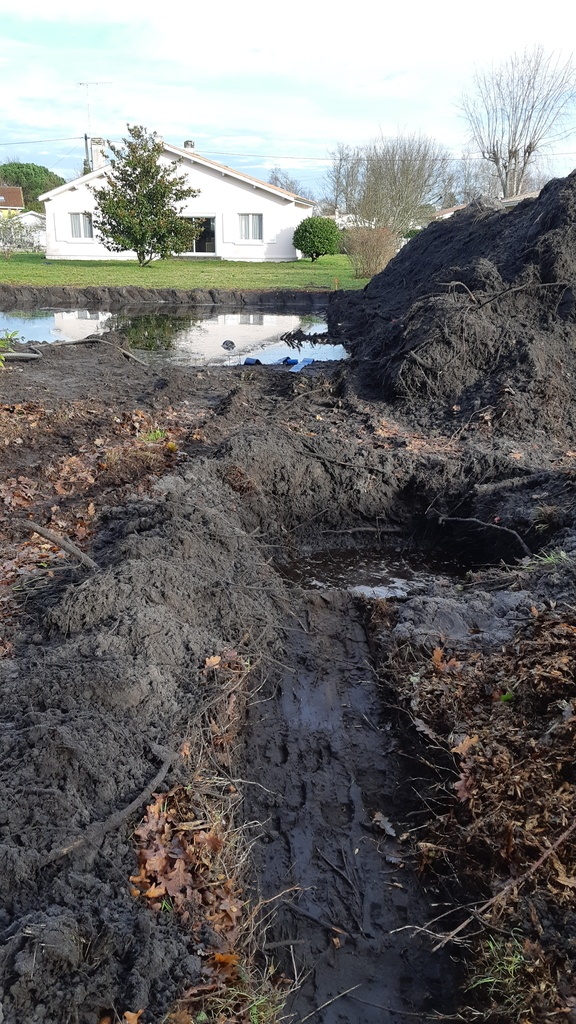

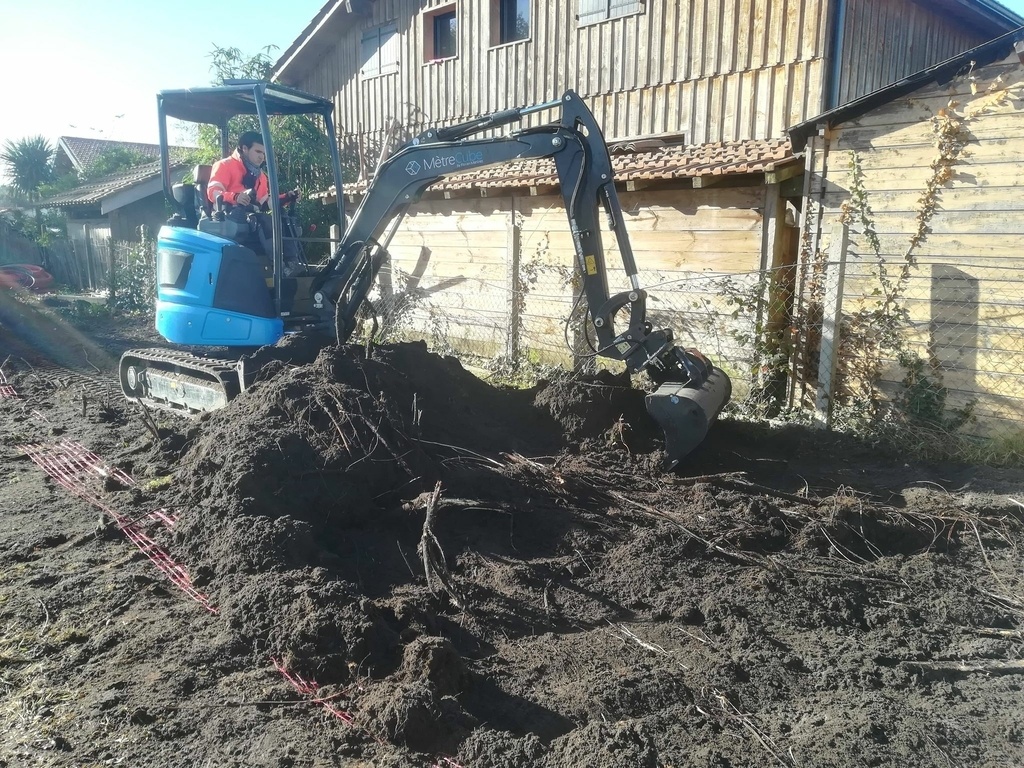

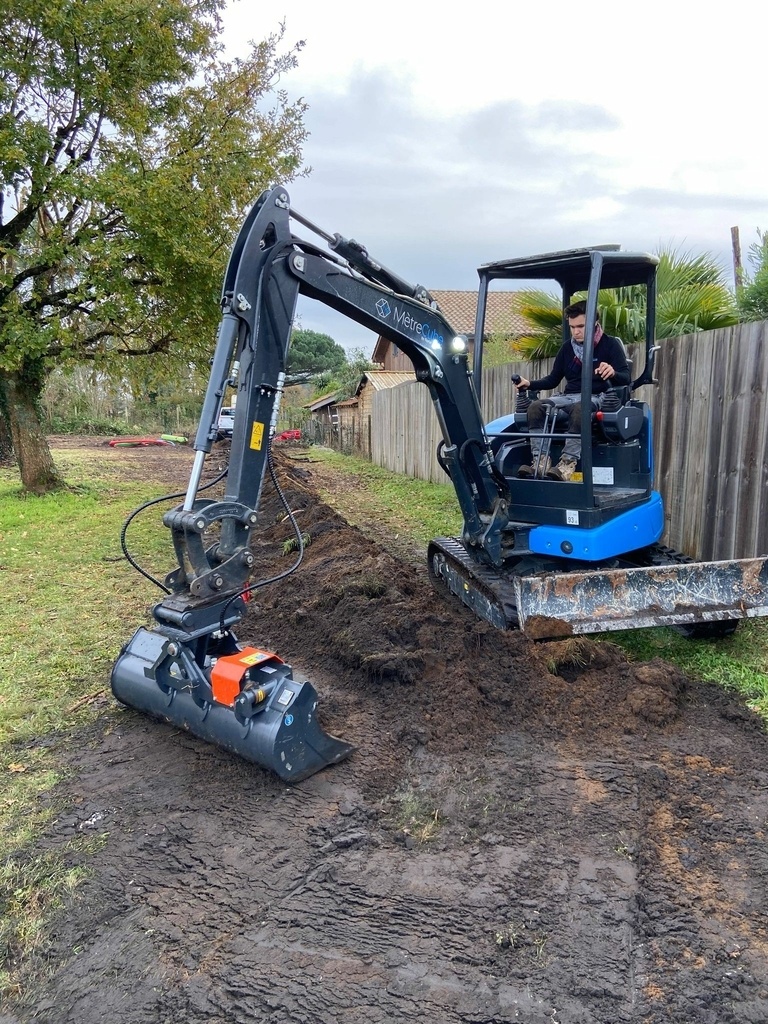

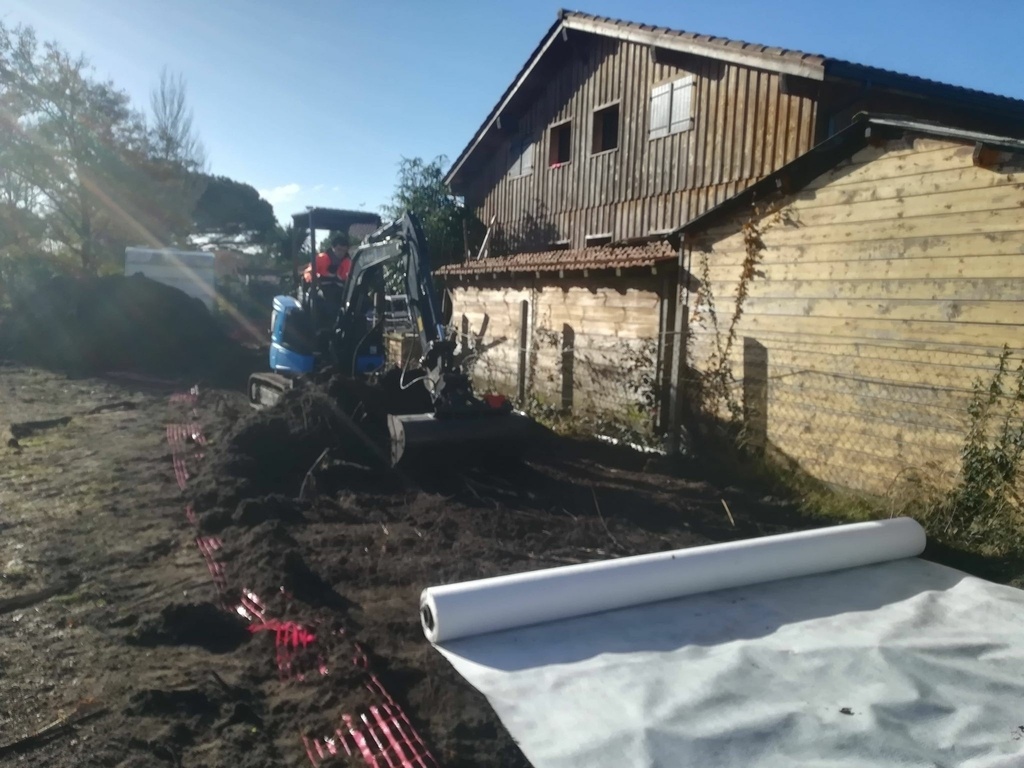

Pour la suite du chantier, mon terrassier me fait passer les réseaux, eau/edf/telecom... le tout à l'égout sera effectué une fois la dalle coulée, c'est plus simple selon lui.

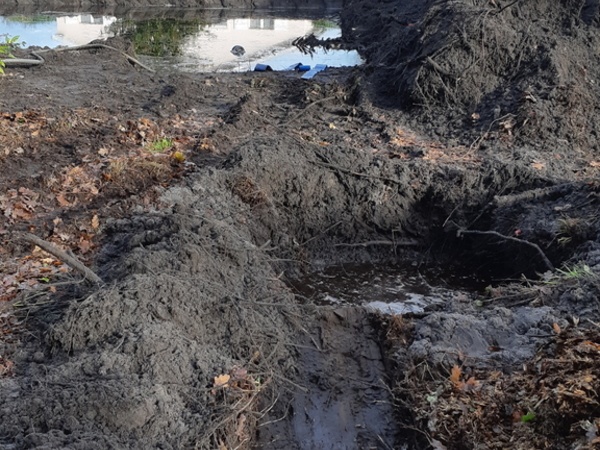

Il creuse une tranchée a 70/80cm et se fraie un chemin entre les nombreuses racines.

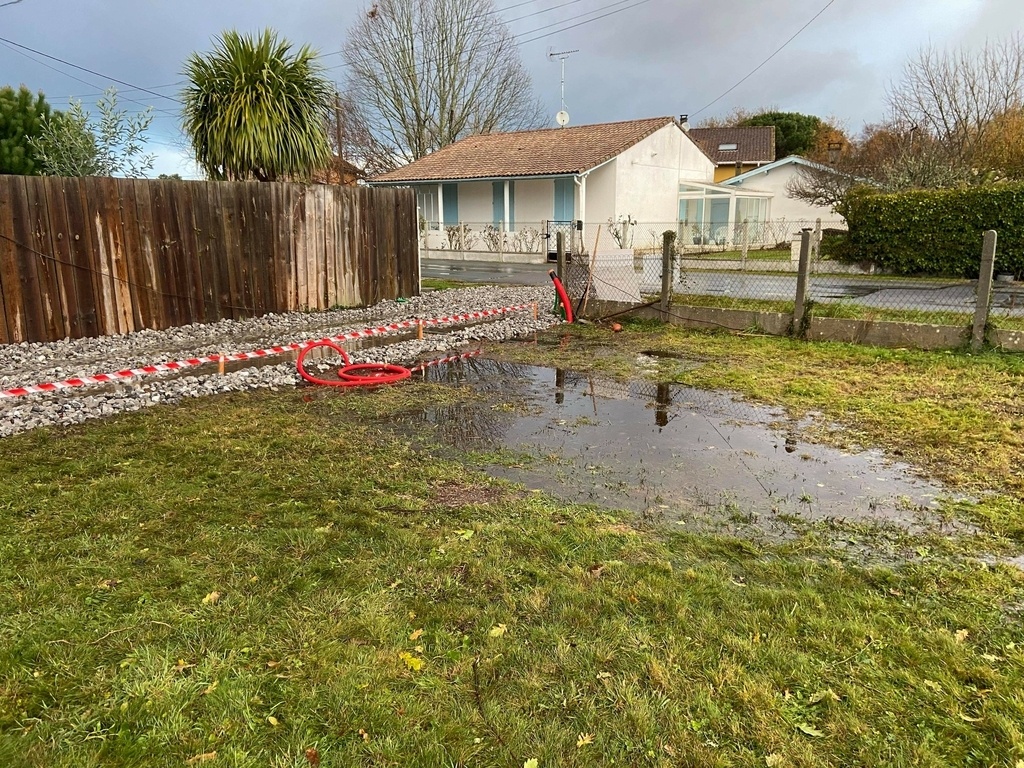

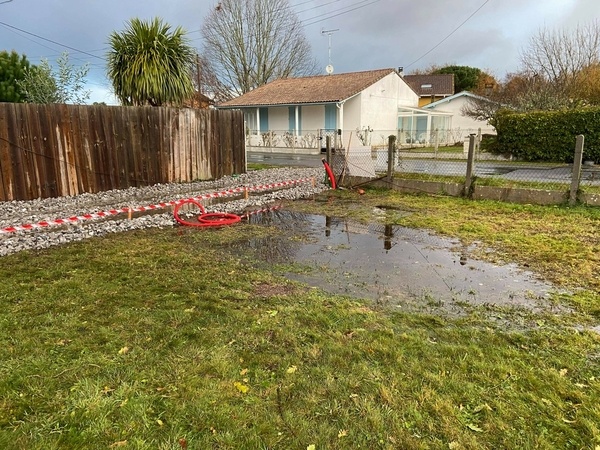

Beaucoup d'eau et apparue à l'entrée du terrain ce qui suppose une poche d'eau qq part.

Il y a 55m entre les coffrets et la maison.

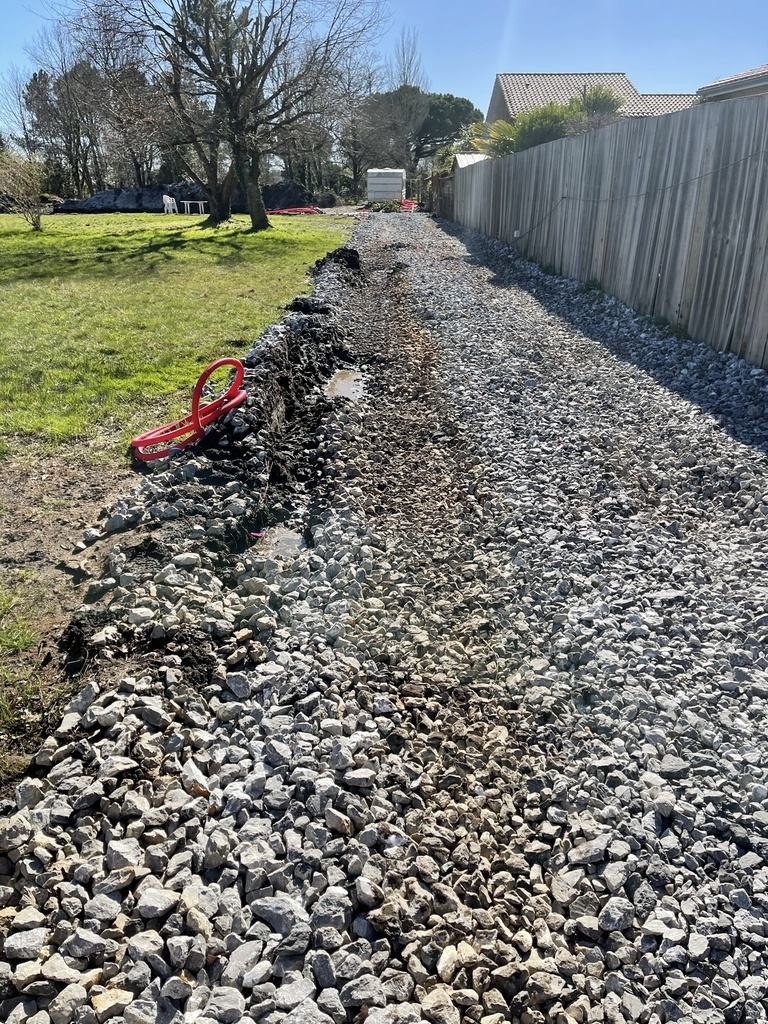

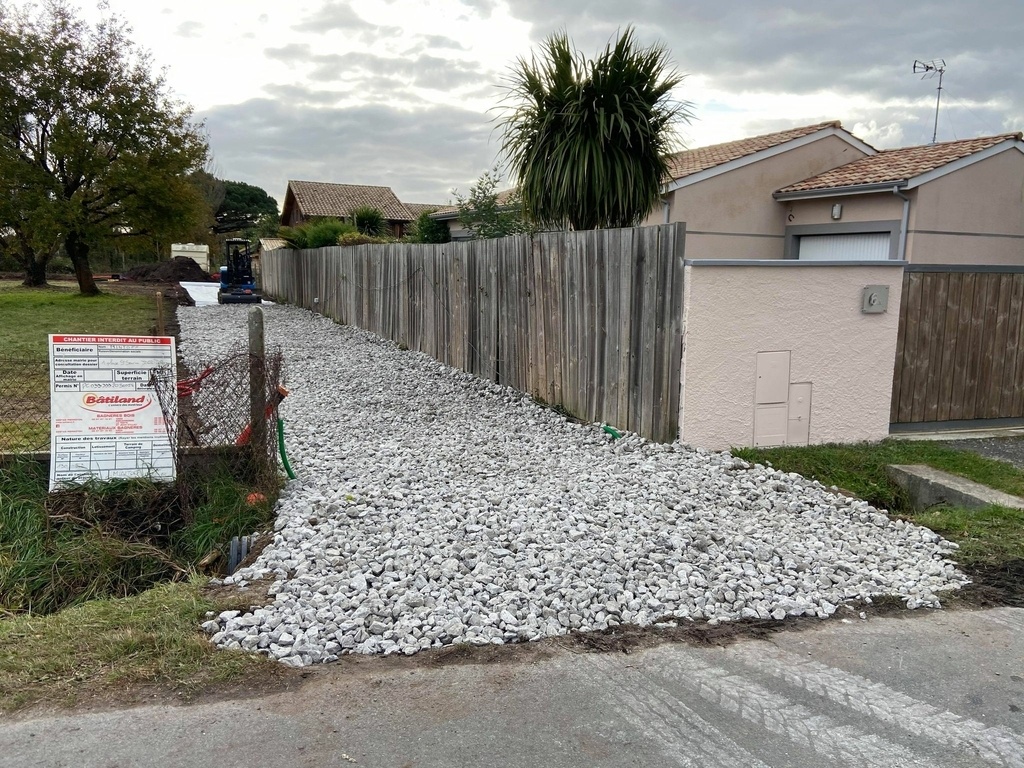

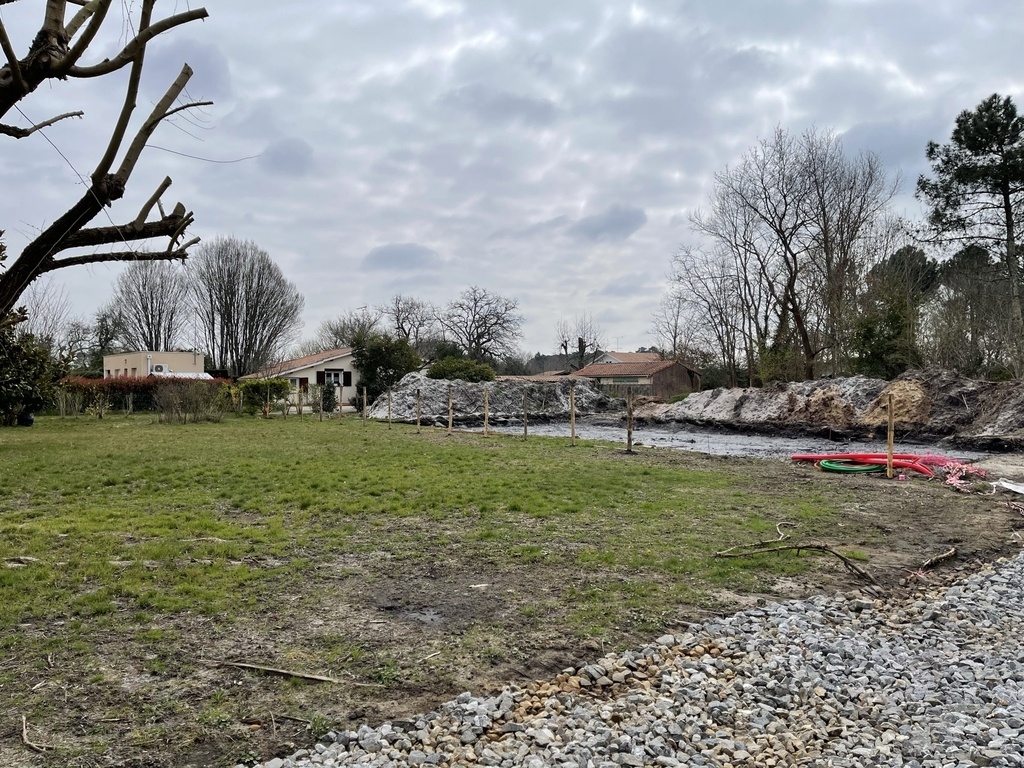

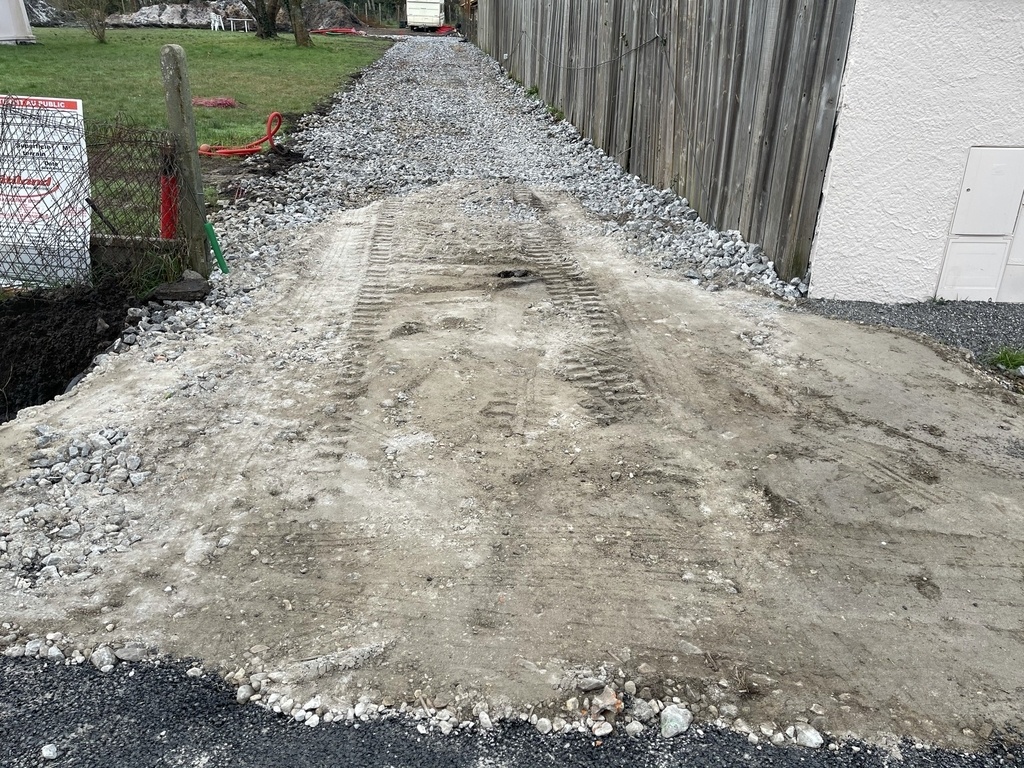

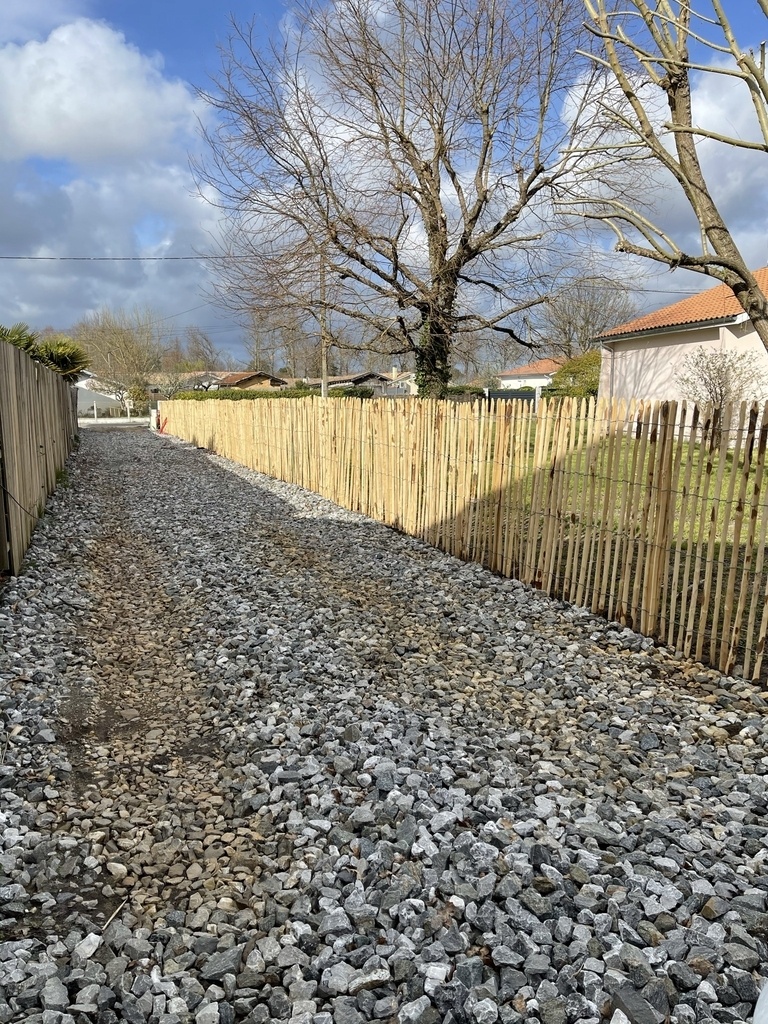

Une fois les réseaux passés, place au chemin d'accès.

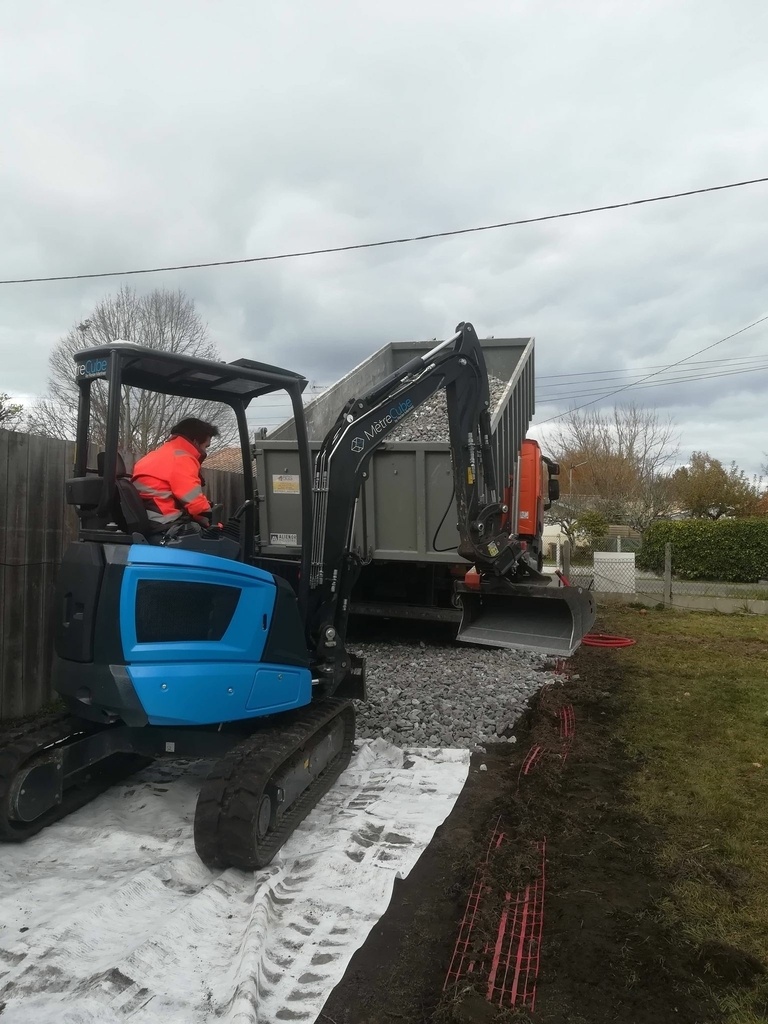

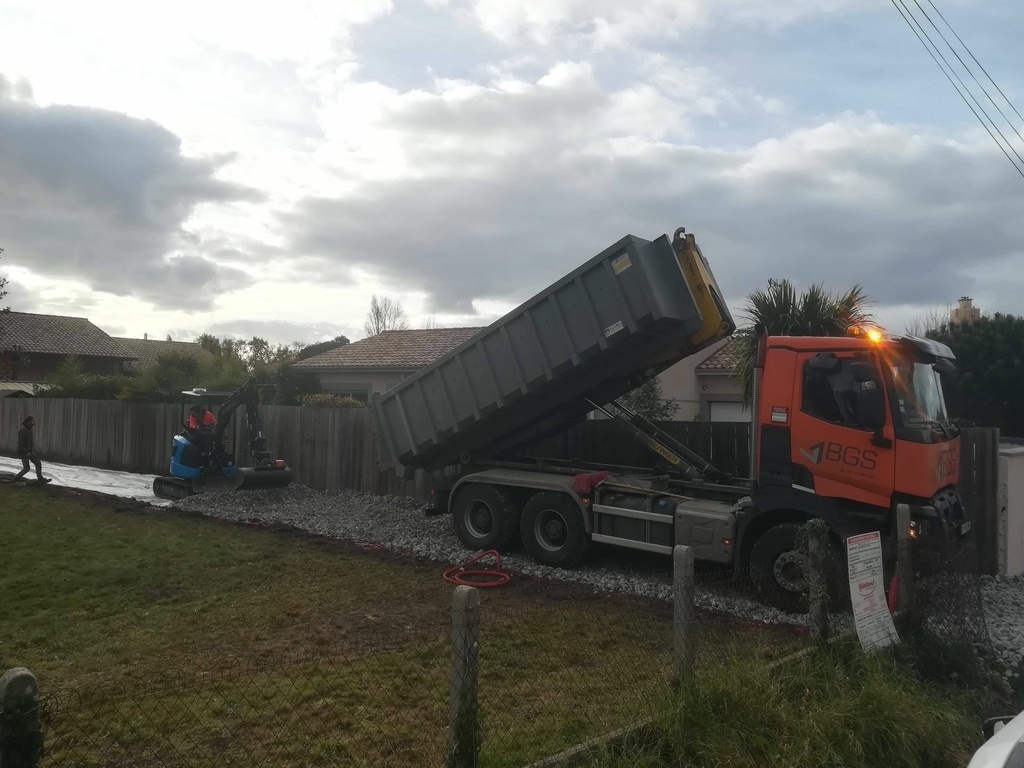

Décaissage sur 20cm , géotextile puis cailloux style chemin de fer, nettement mieux que le calcaire qui degueulasse tout.

Florian devait ensuite s'attaquer à l'implantation de la maison puis à l'ouverture des fondations...
mais la météo en a décidée autrement. C'est parti pour au moins 10 jours de pluie.

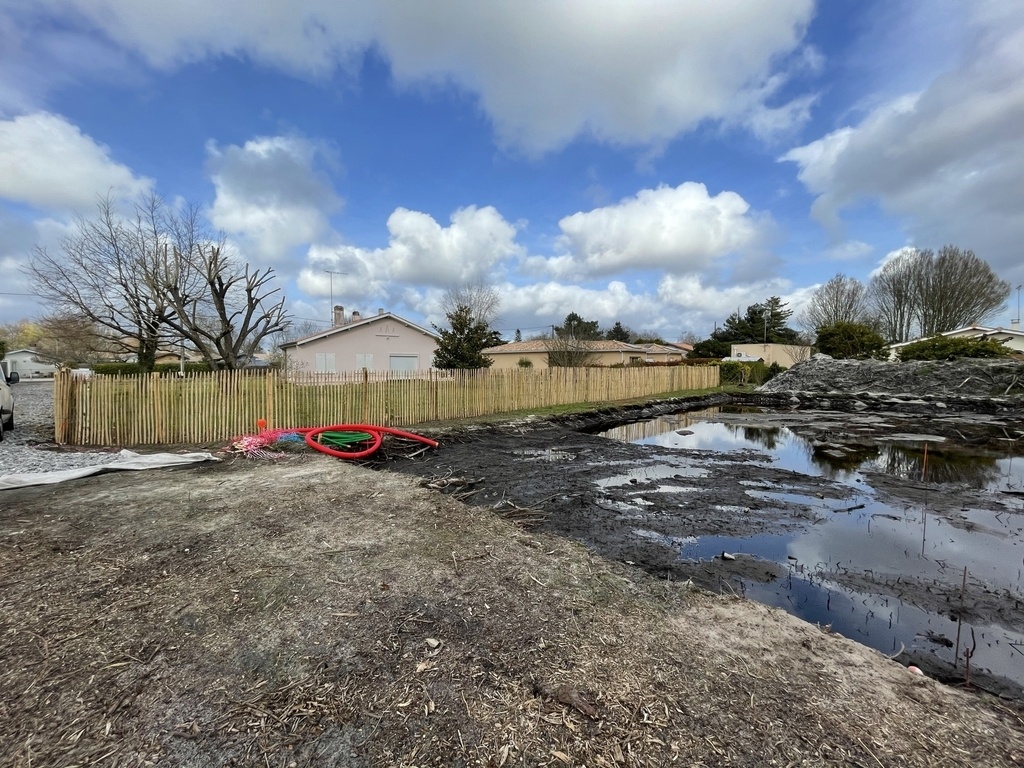

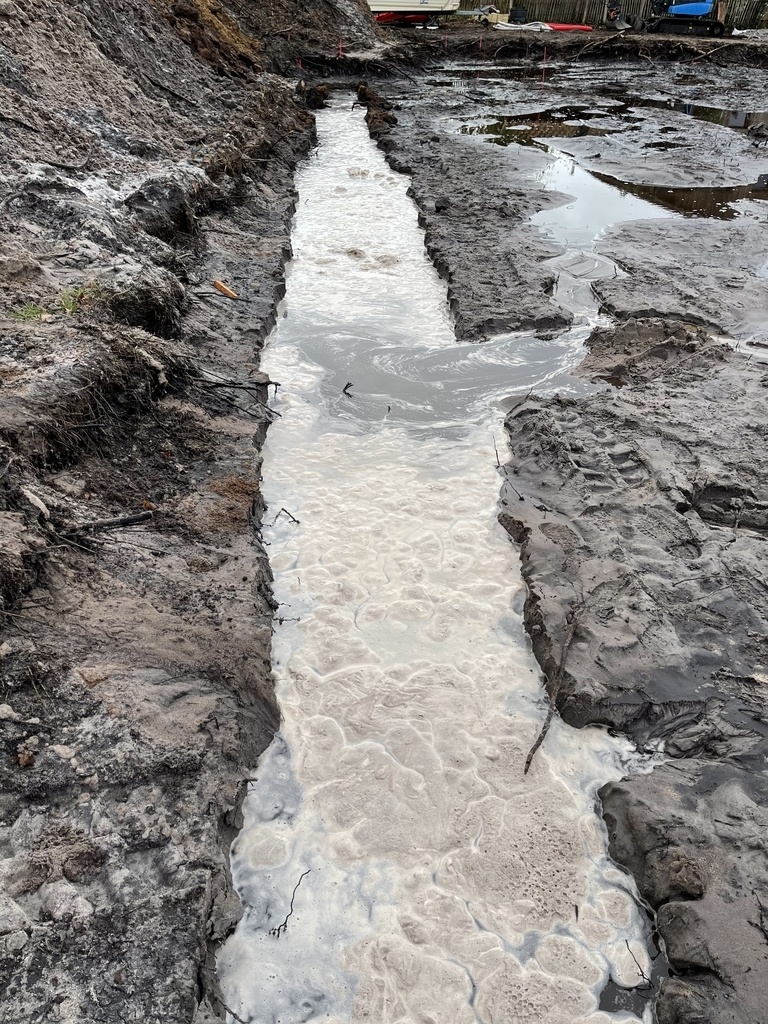

Bon ça à la limite on en fait son parti, mais plus embétant... la poche d'eau que je vous parlais, était en faite le trop plein de l'ancienne fosse septique des voisins.
Sympa, bon l'odeur n'y est pas mais bon le problème d'affaissement si.
Les fossés que la commune doit curer pour éviter les inondations, ne sont quasi jamais fait et donc le terrain est saturé d'eau, empêchant tout camion de pénétrer sur le terrain.
EDF etc... devront également attendre!

Coup dur mais bon philosophons un peu.

Allé place à la video

Publié

Partager

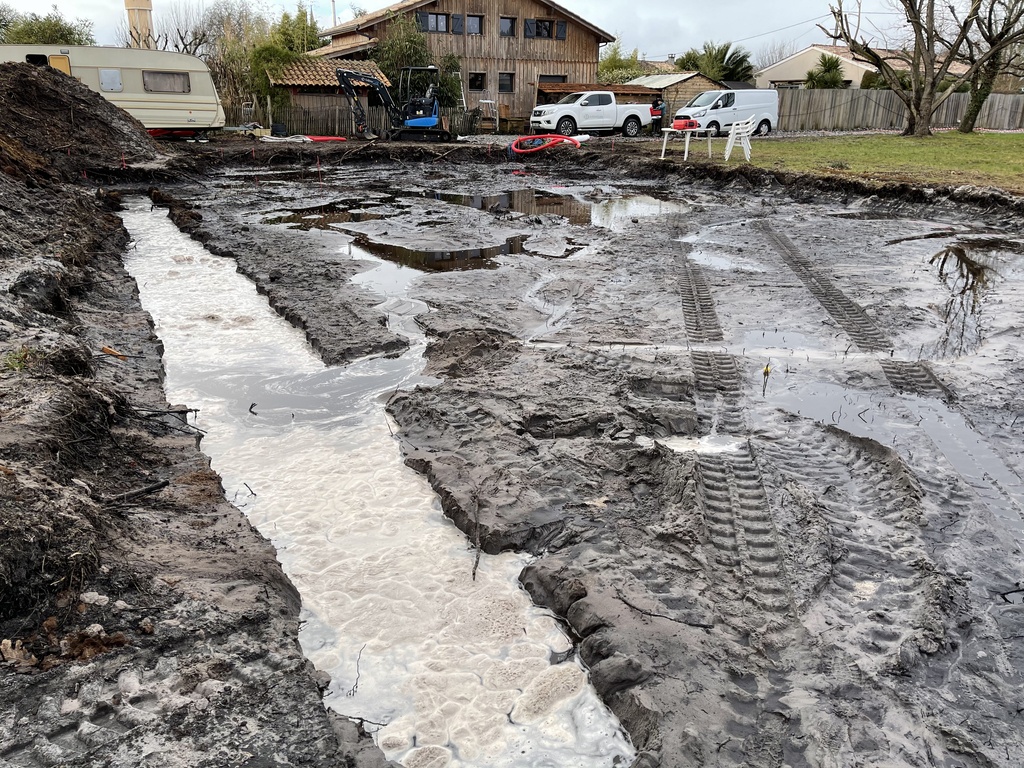

Terrassement plateau ... galère bis

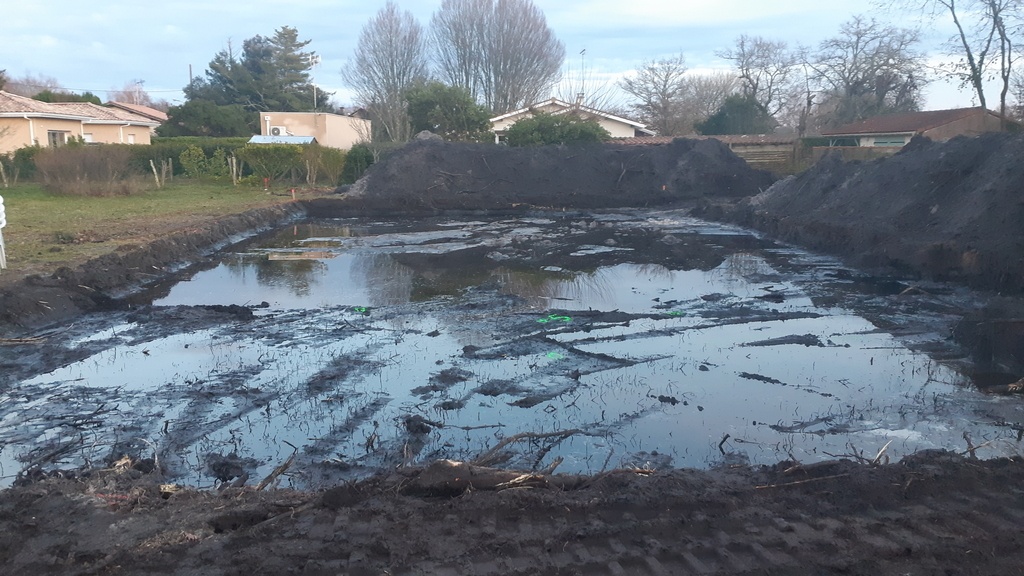

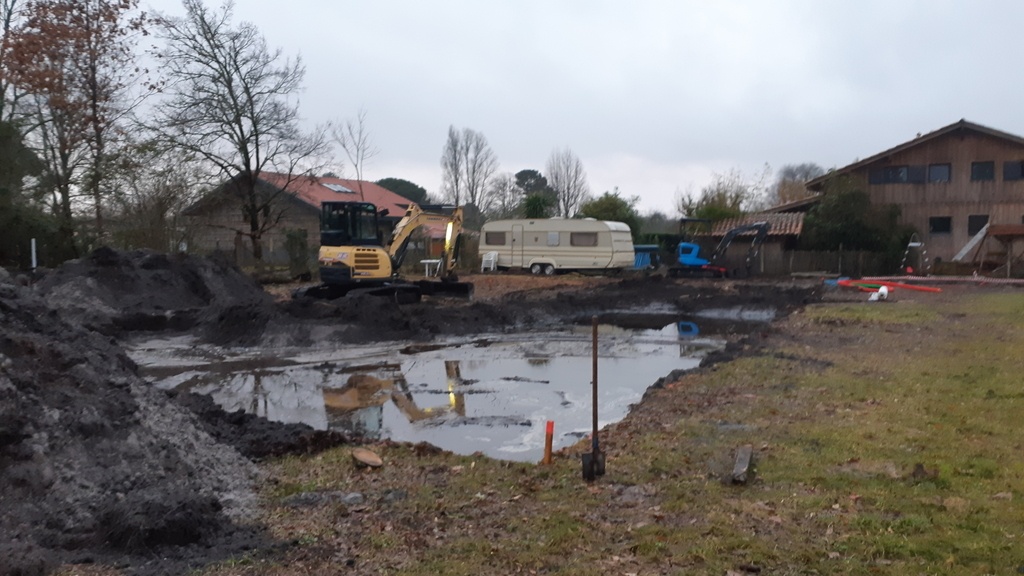

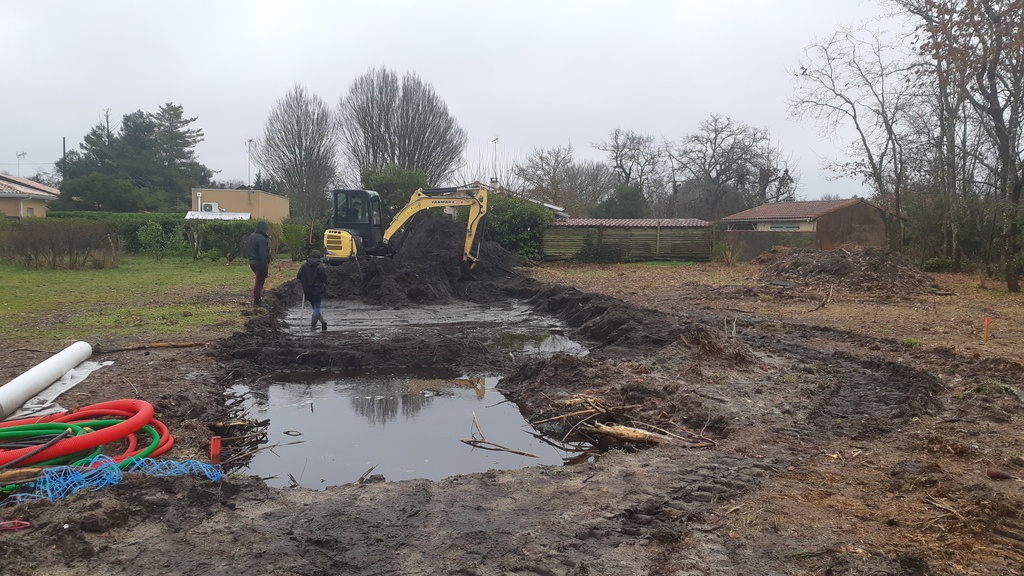

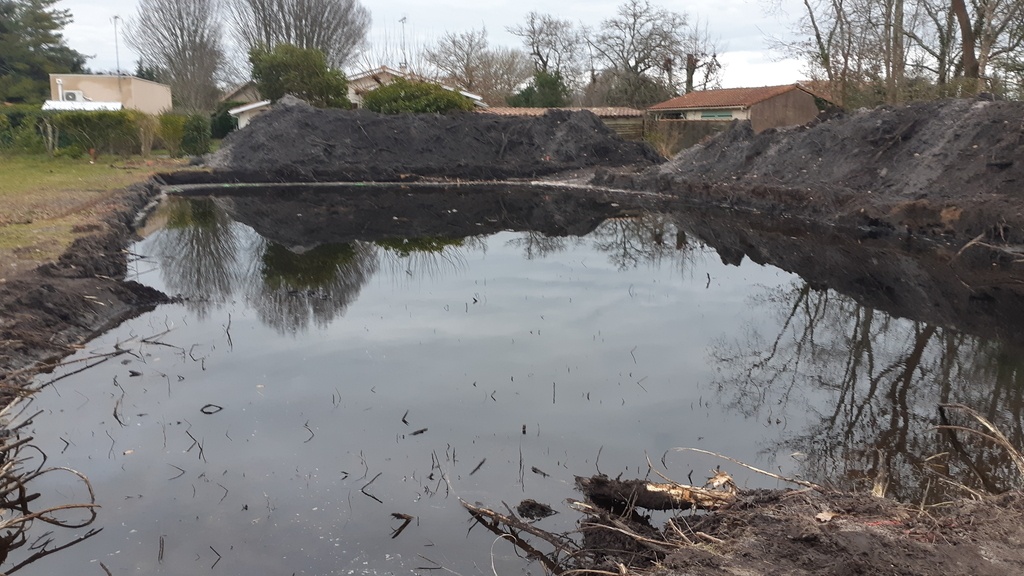

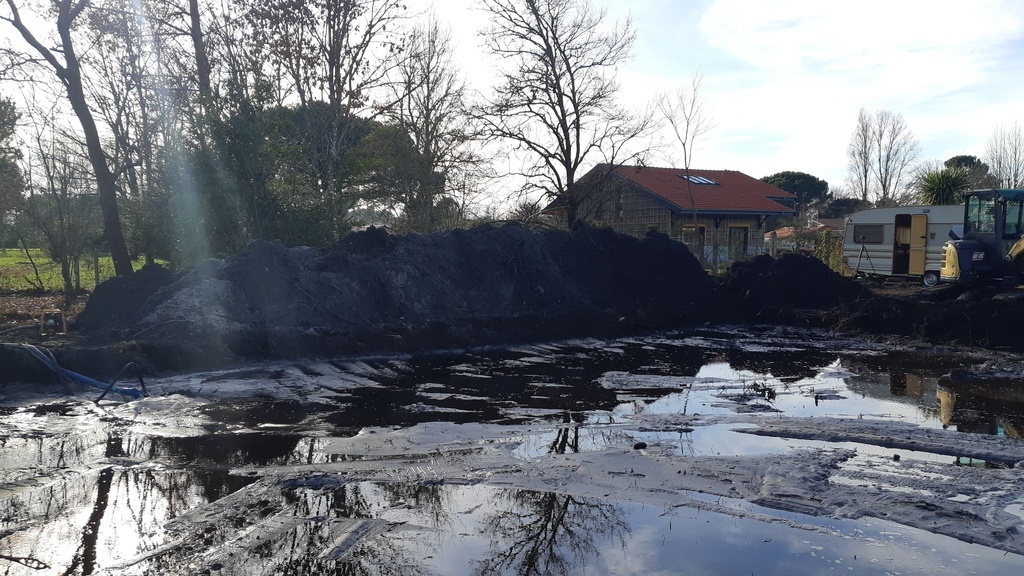

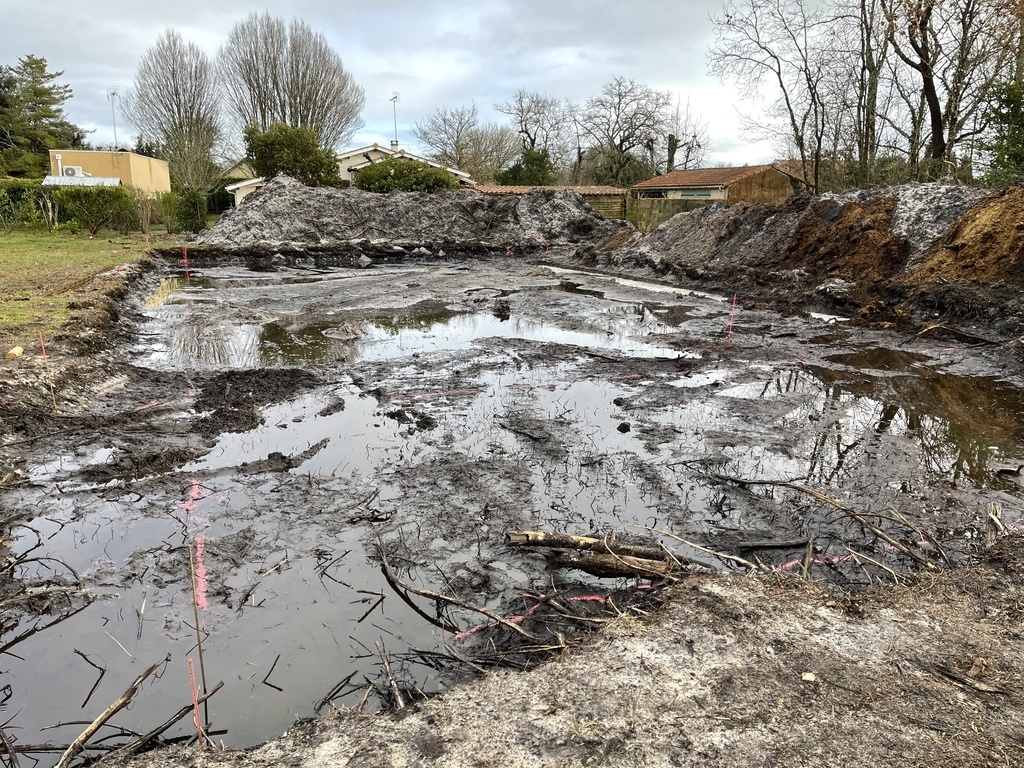

Cette fois on s'attaque au terrassement du plateau de la dalle. Beaucoup de terre decaissée que j'offre dans ma region.

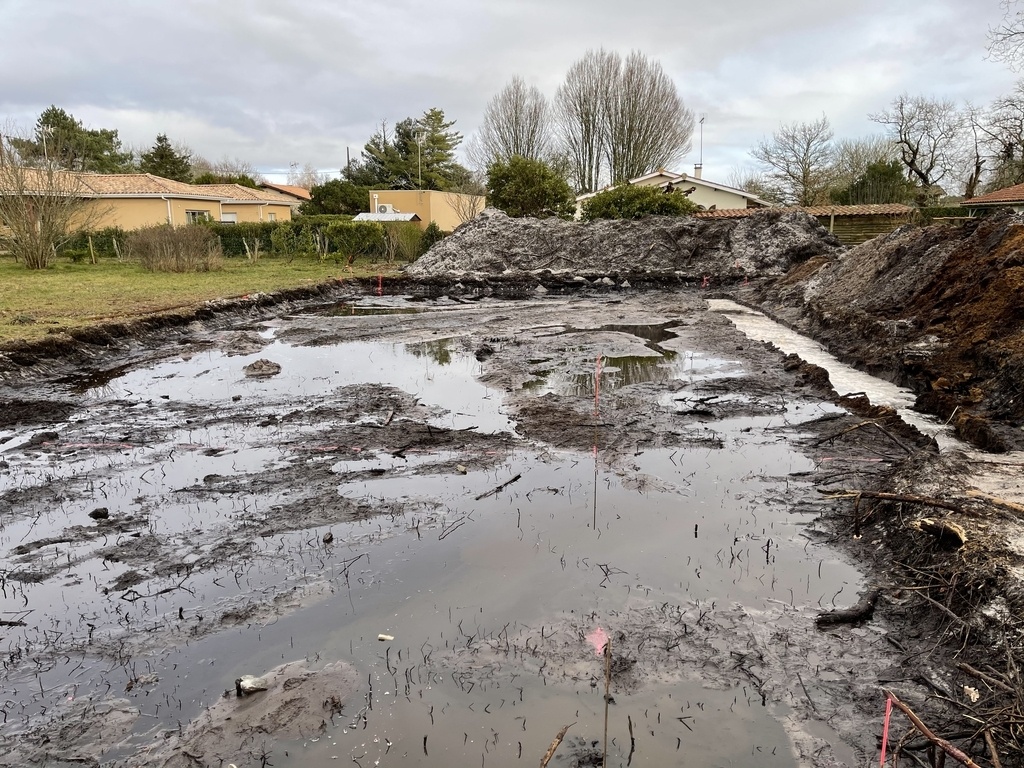

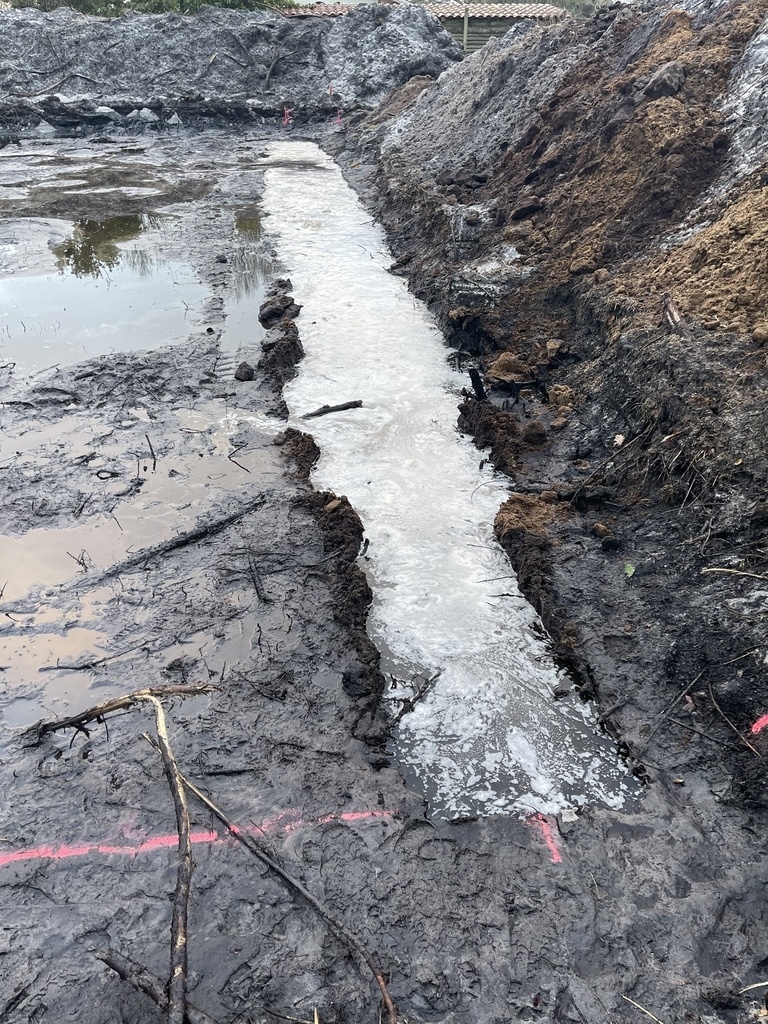

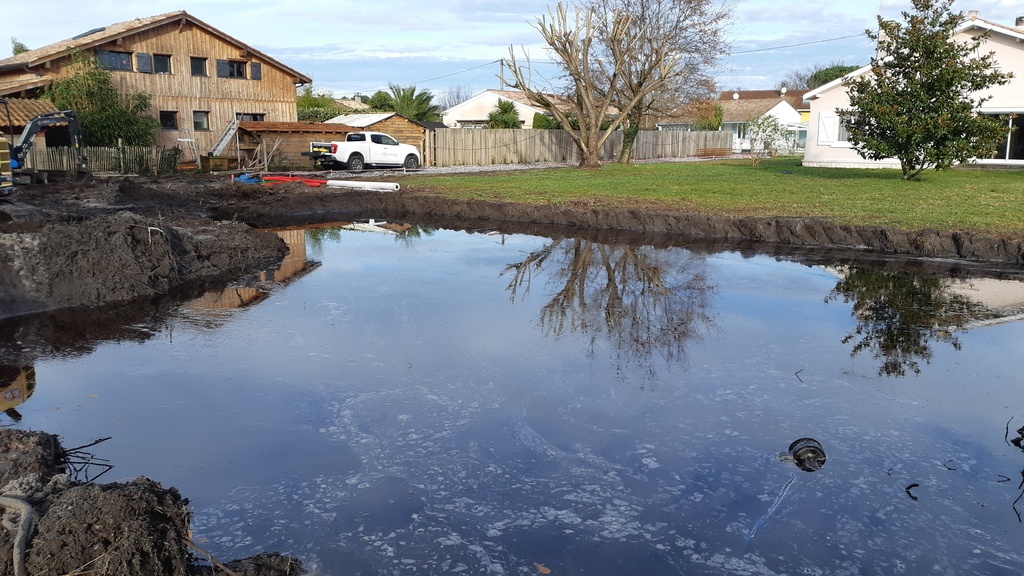

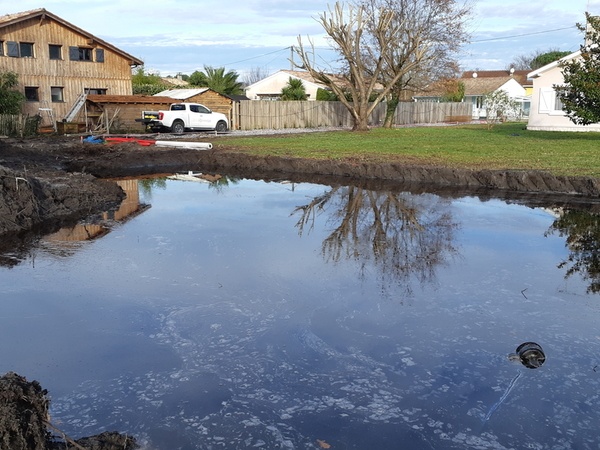

Au fur et à mesure des coups de pelles, l'eau commence petit à petit à faire surface.

La nappe phréatique étant très haute et les pluies s'étant abattues pendant plusieurs jours, le terrassement est devenu plus que compliqué

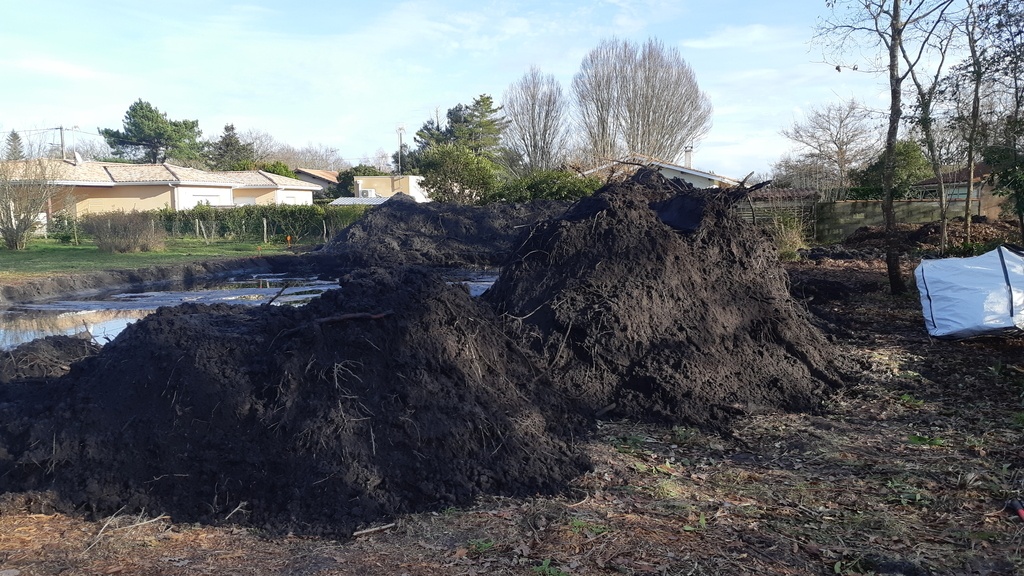

Beaucoup de m3 de terre vegetale ont ete decaissés, j'en donne à ceux qui veulent ;)

Nous avons été loué une pompe thermique pour évacuer cette eau, car la pompe que j'avais acheté n'aurait pas suffit et j'étais mal équipé … avec une sortie de tuyau d'arrosage de 15mm, clairement trop petit!!!
Le tuyau de la pompe thermique était trop court, nous avons donc pompé l'eau jusqu'à un petit bassin crée avec la mini pelle, puis une tranchée à été réalisée en direction de la craste pour évacuer toute l'eau.
Cette méthode fut la bonne

Allé on y croit, ca va le faire !

Comme d'hab une vidéo accompagne mes photos

Publié

Partager

La nature est tjs plus forte

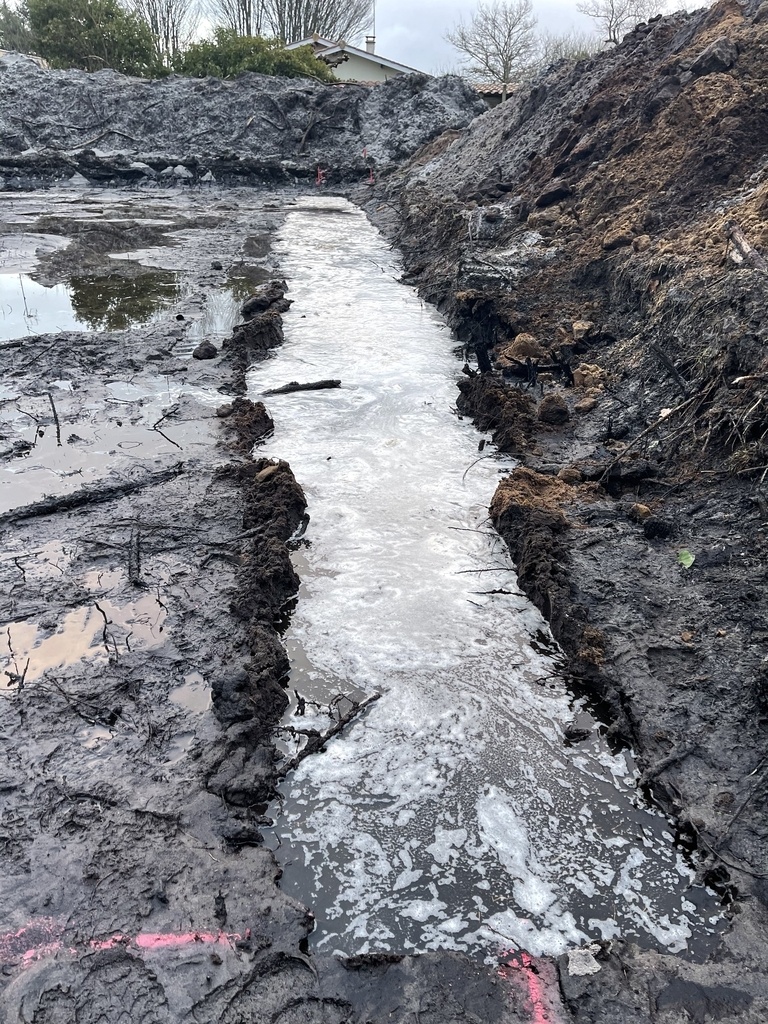

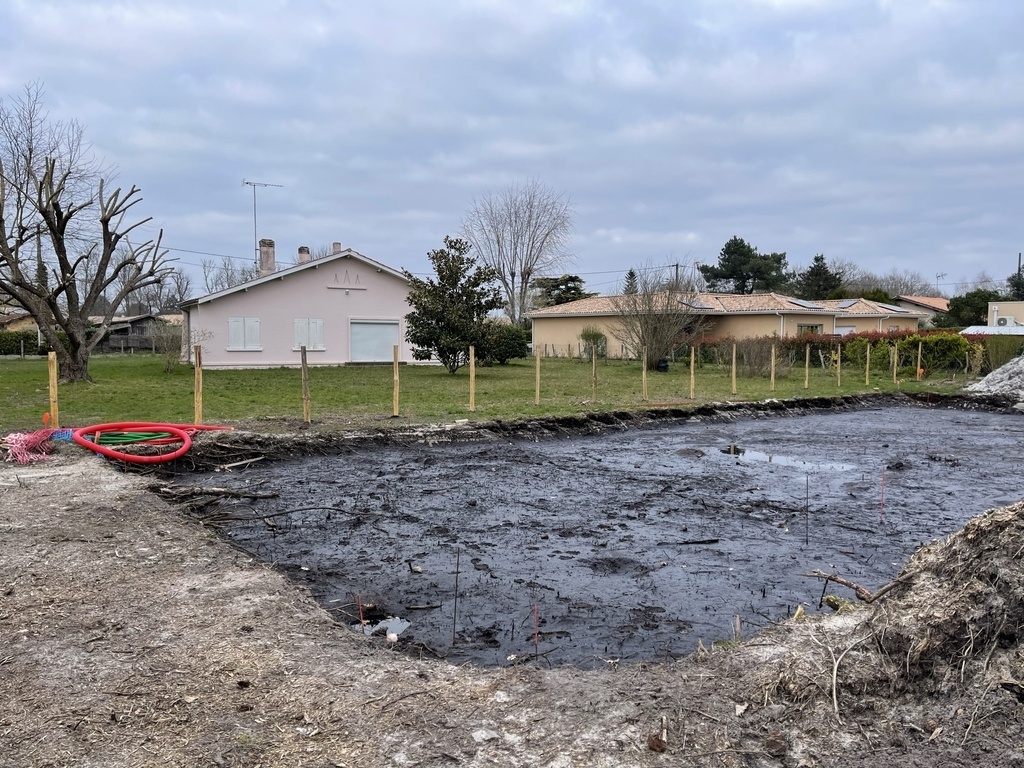

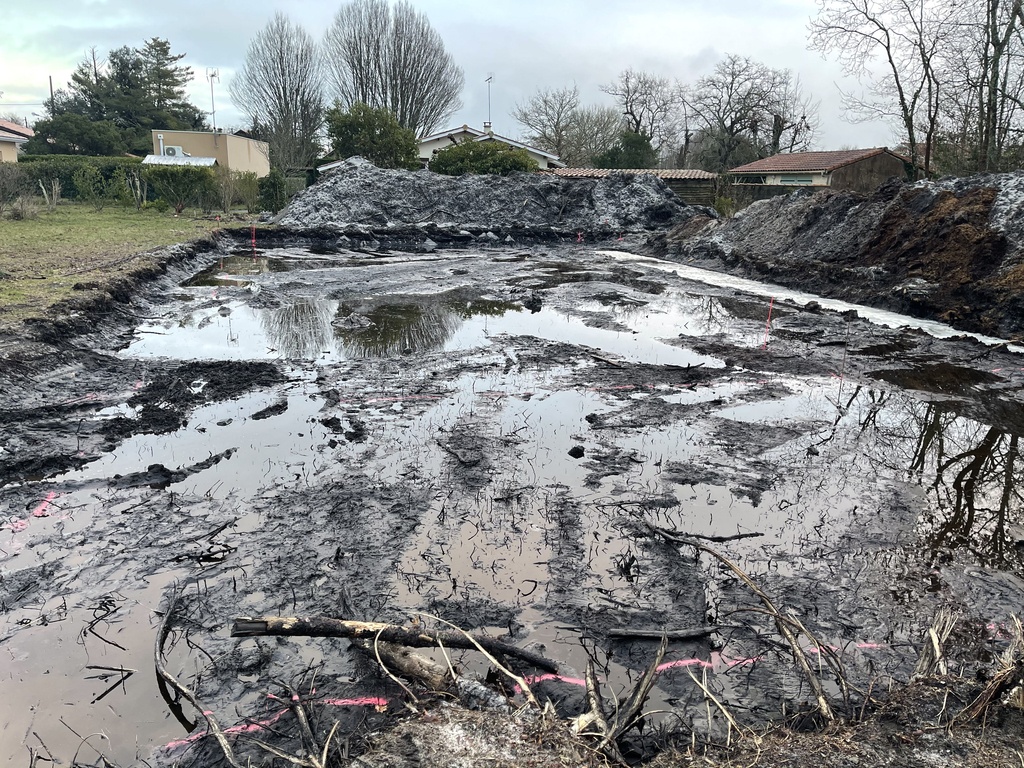

Pour le moment tout est compliqué car la nappe phréatique est très haute.

En juillet, j’avais fait une étude de sol qui m’avait averti de présence de sable mouillé à 90cm et d eau à 1m20.

Là elle est à 40cm, ce qui rend tout compliqué.

Nous allons donc devoir attendre les beaux jours... pas le choix

Publié

Partager

Je stop tout ...

Une météo exécrable, une nappe phréatique au plus haut ... les meilleures conditions pour dire stop ... pour le moment.
Reprise du chantier aux beaux jours 🥴

L’implantation de la maison est faite, rajout de cailloux au début et à la fin du chemin d accès et une fouille de 15m de 50x50 creusée.
J arrête le carnage 😊

Publié

Partager

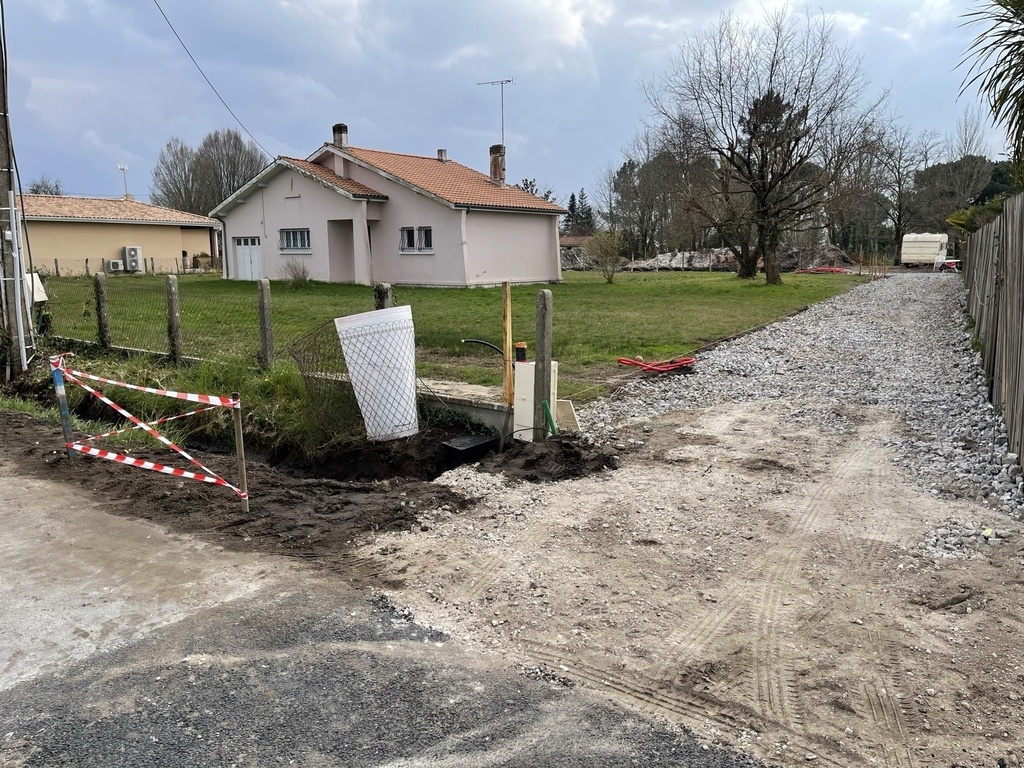

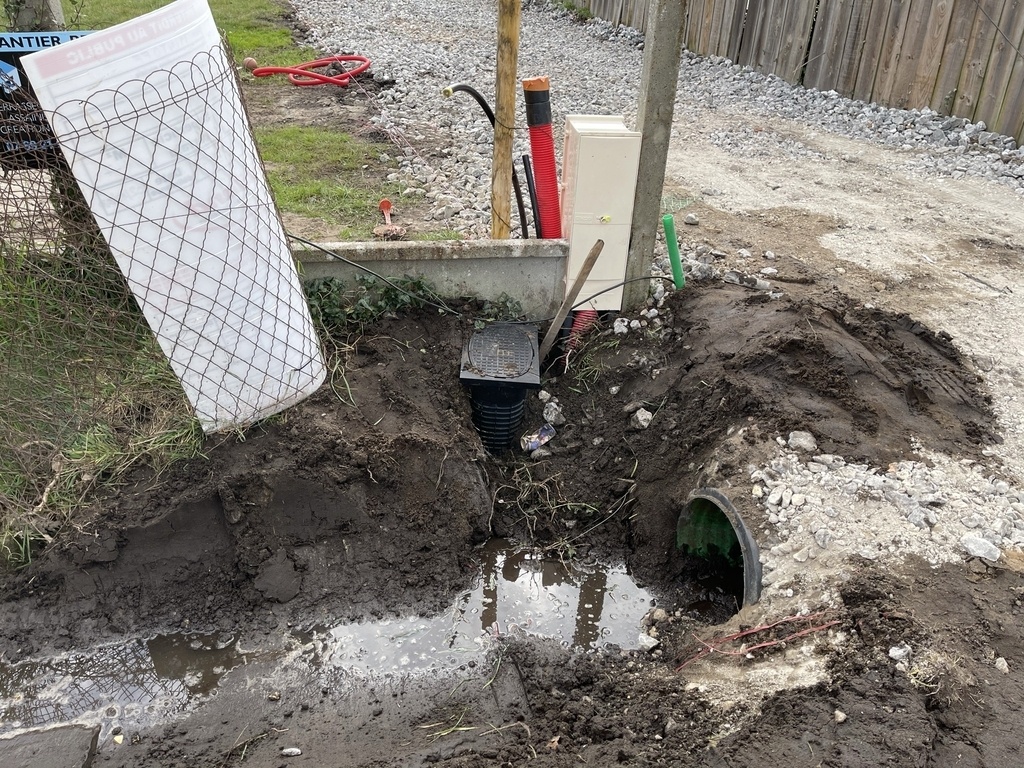

Viabilisation

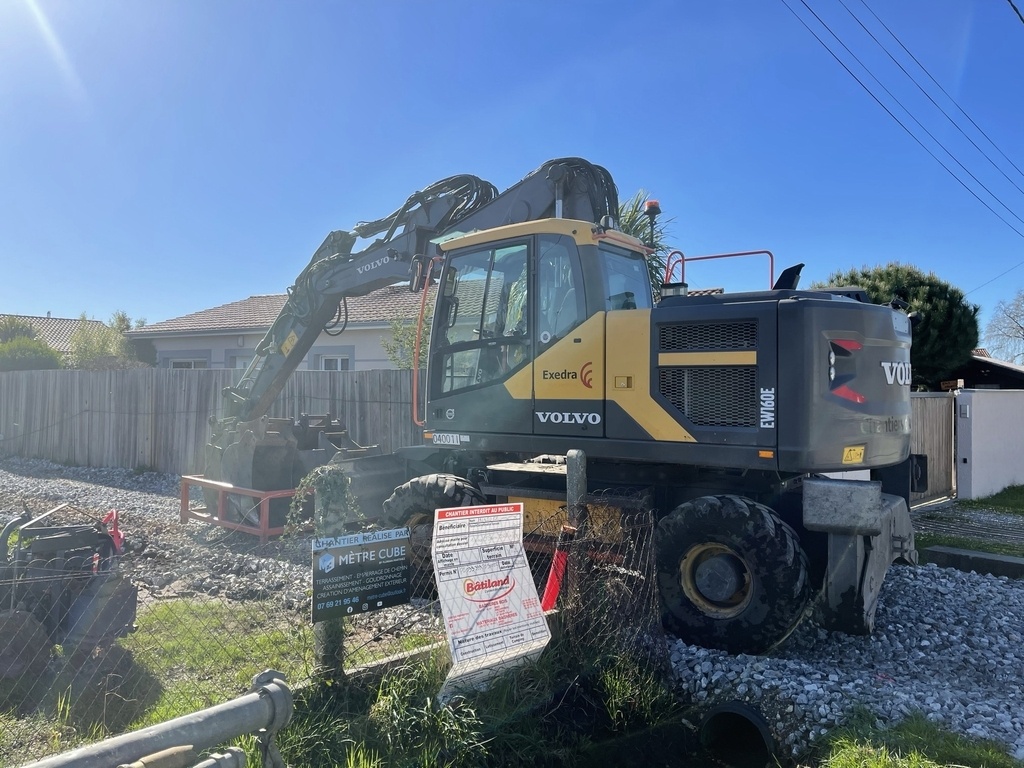

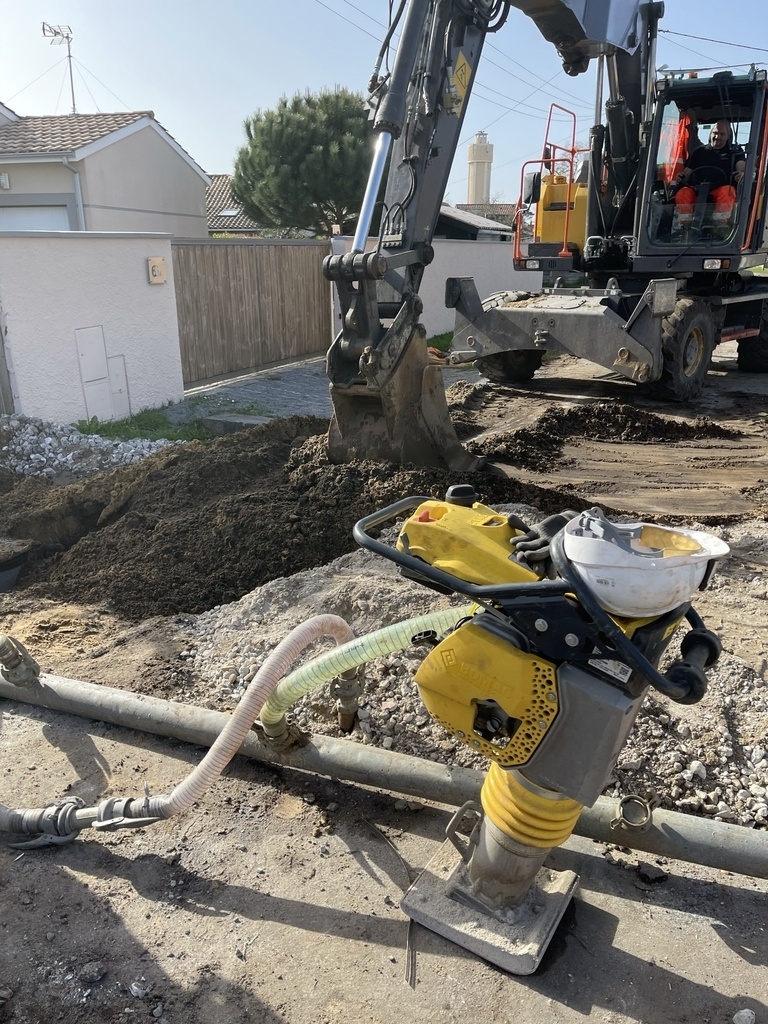

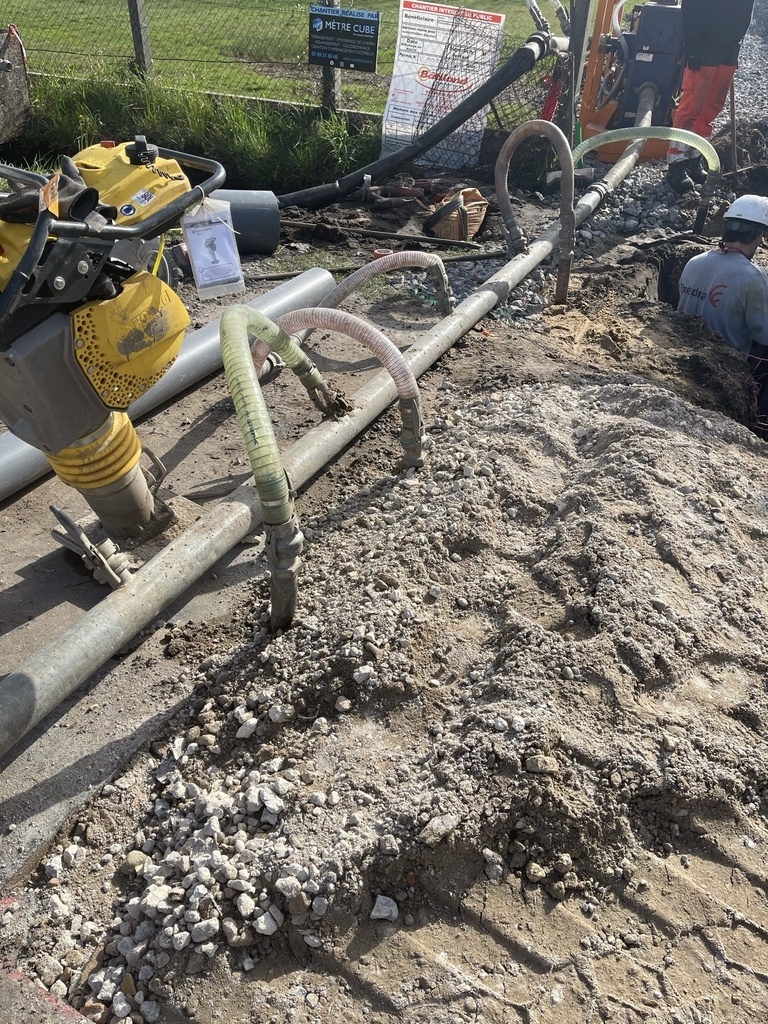

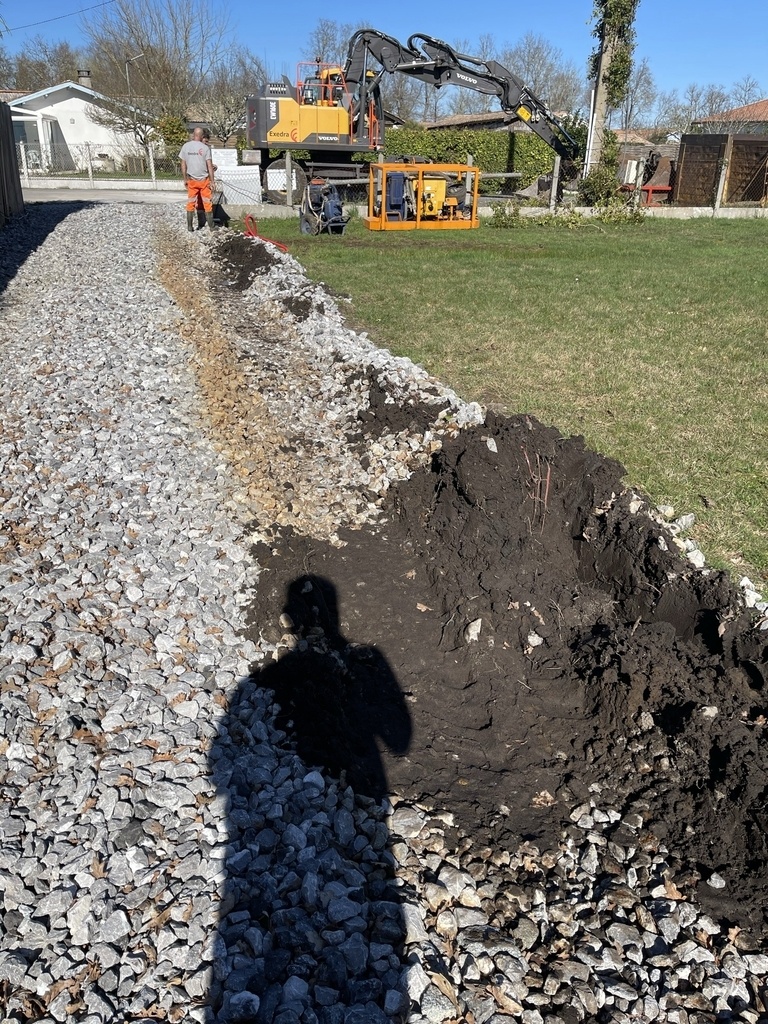

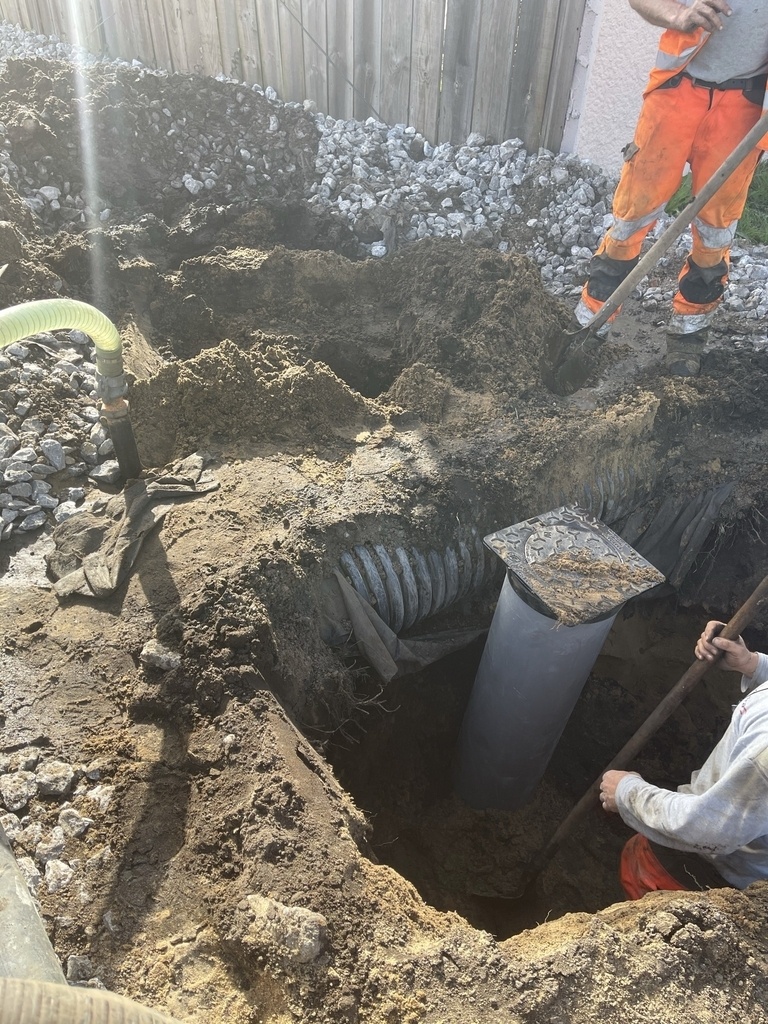

Le tout à l'egout, le compteur EDF et d'eau sont posés

Pour le tout à l'egout, le soin apporté n'a pas ete au rdv.
Les techniciens se sont enfoncés avec leur pelle de 18T, alors qu'ils n'avaient besoin de rentrer sur le terrain... je verrais le moment venu si le passage des cables se feront sans pbme.

Le tout à l'egout est à une profondeur de 1m50, ce qui est une bonne nouvelle, pas besoin de pompe de relevage.

Le compteur EDF sera evidemment raccordé lorsque le consuel sera passé.

Publié

Partager

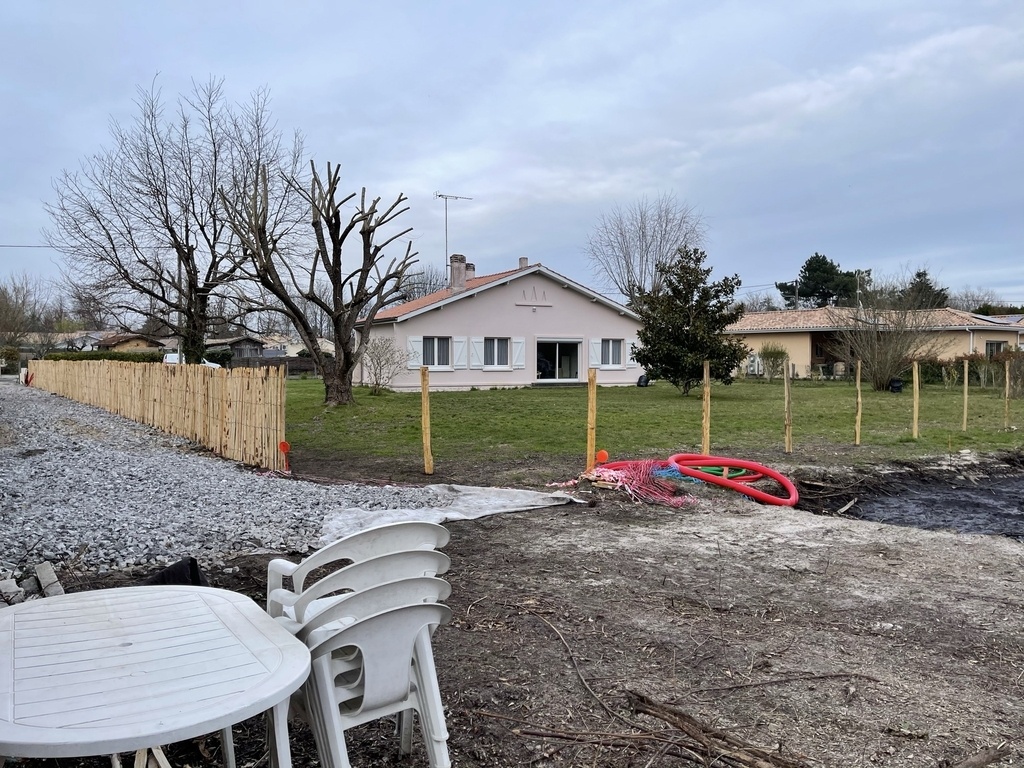

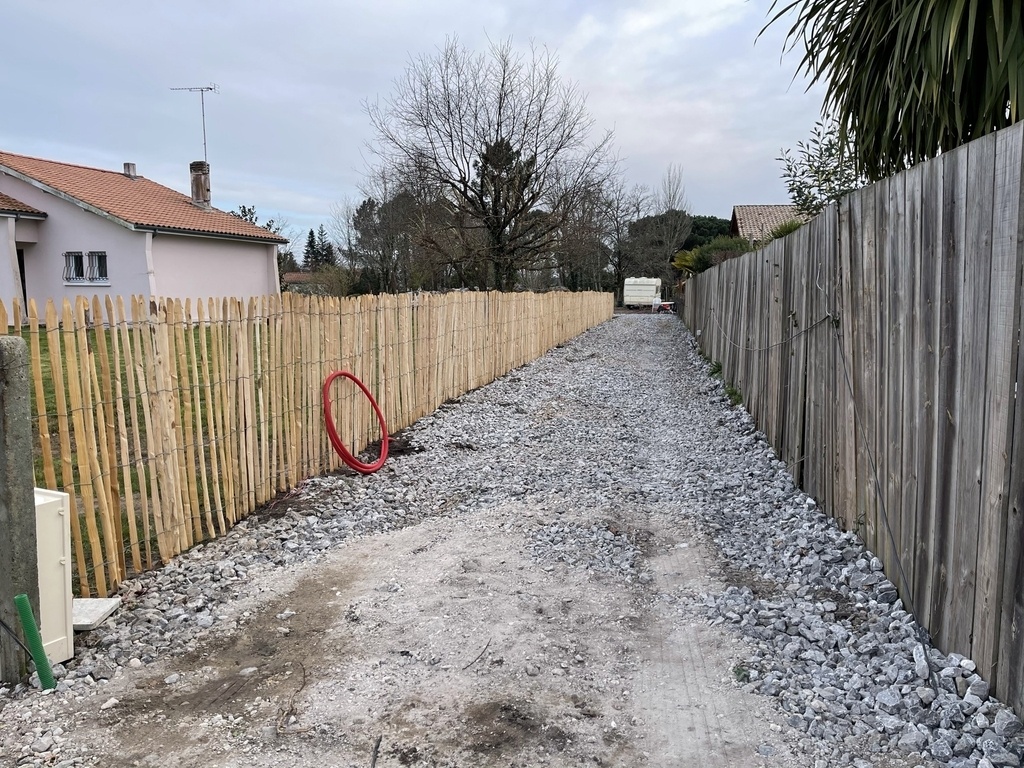

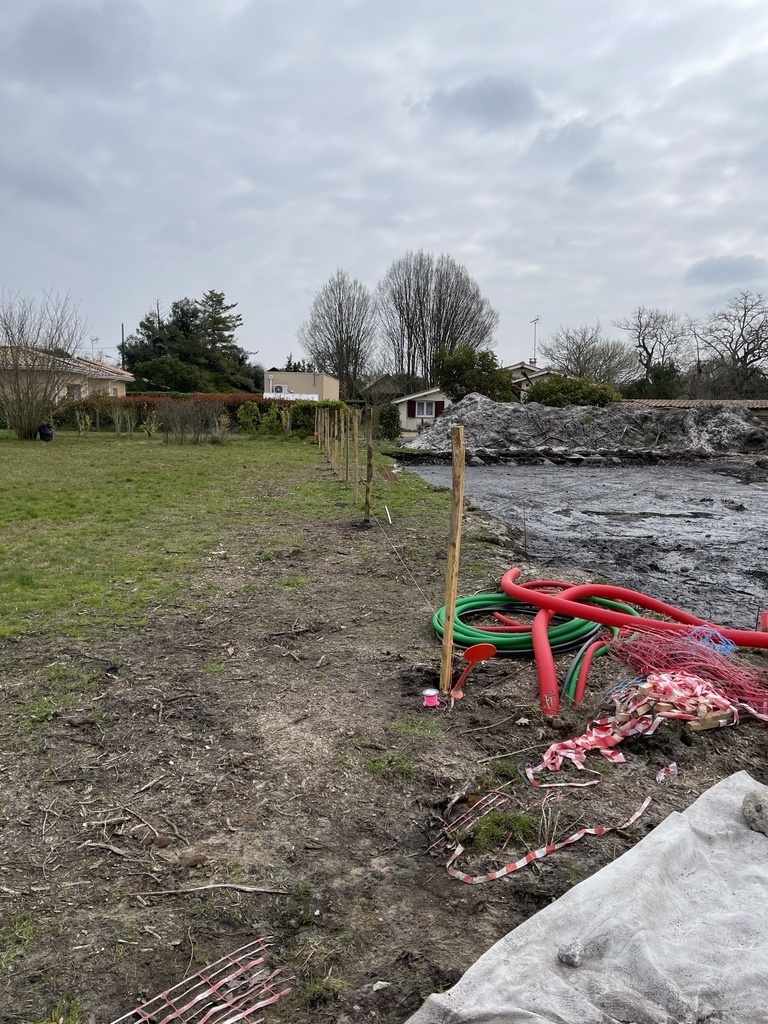

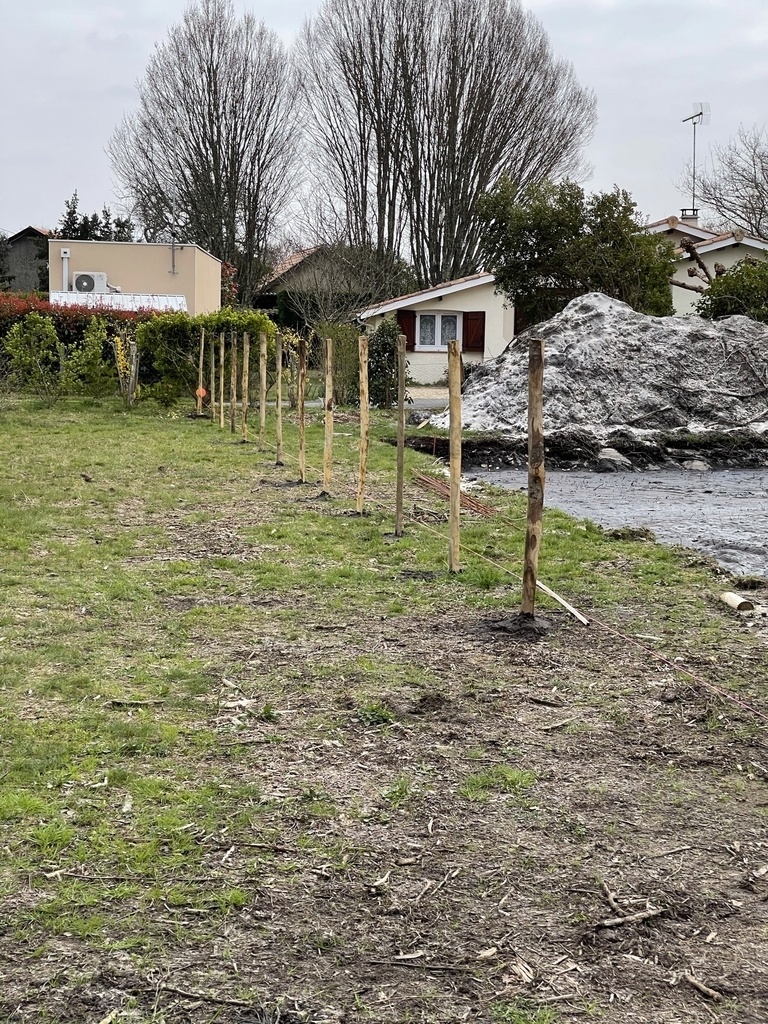

Pose cloture

Le temps n'a pas du tout permis d'avancer.
En effet il a énormément plu ici rendant le chantier complétement à l'arrêt.
Quelle frustration!
En attendant la possibilité de réaliser les fondations, en avril on espère, j'ai décidé de poser ma clôture "girondine" ou "ganivelle".
Son aspect naturelle nous plait énormément.
Le tout est en châtaignier, hauteur 1m50.

Il aura fallu 16 rouleaux de 5m et 45 poteaux de 2m pour venir a bout des 80m nécessaires

Publié Mis à jour

Partager

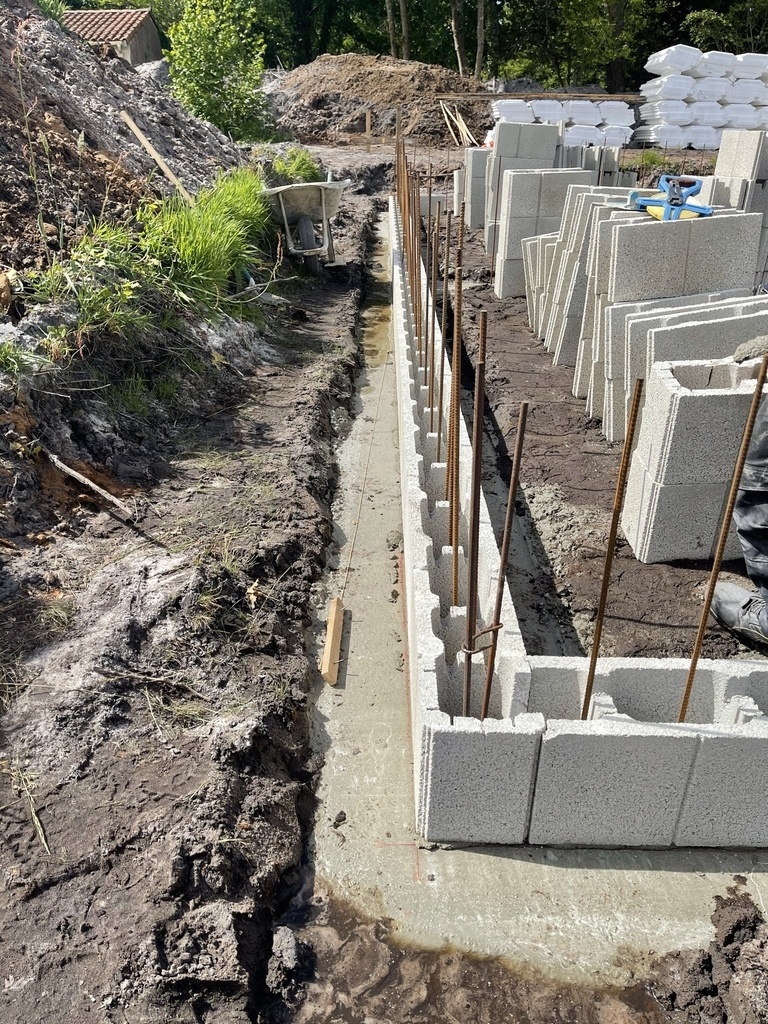

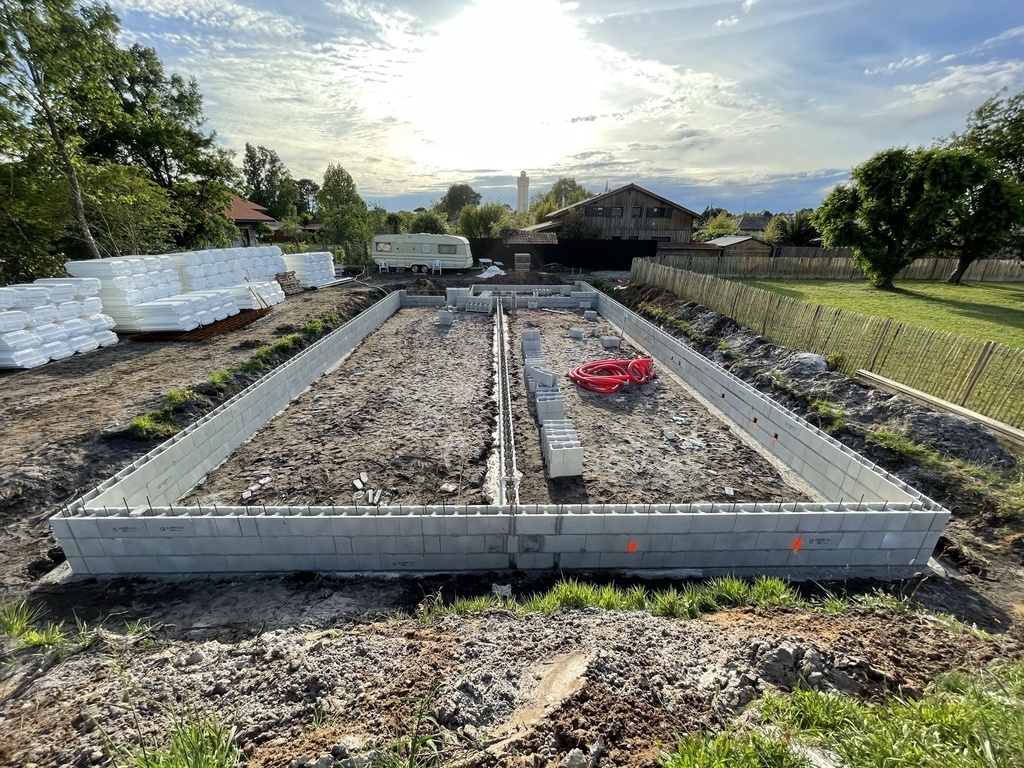

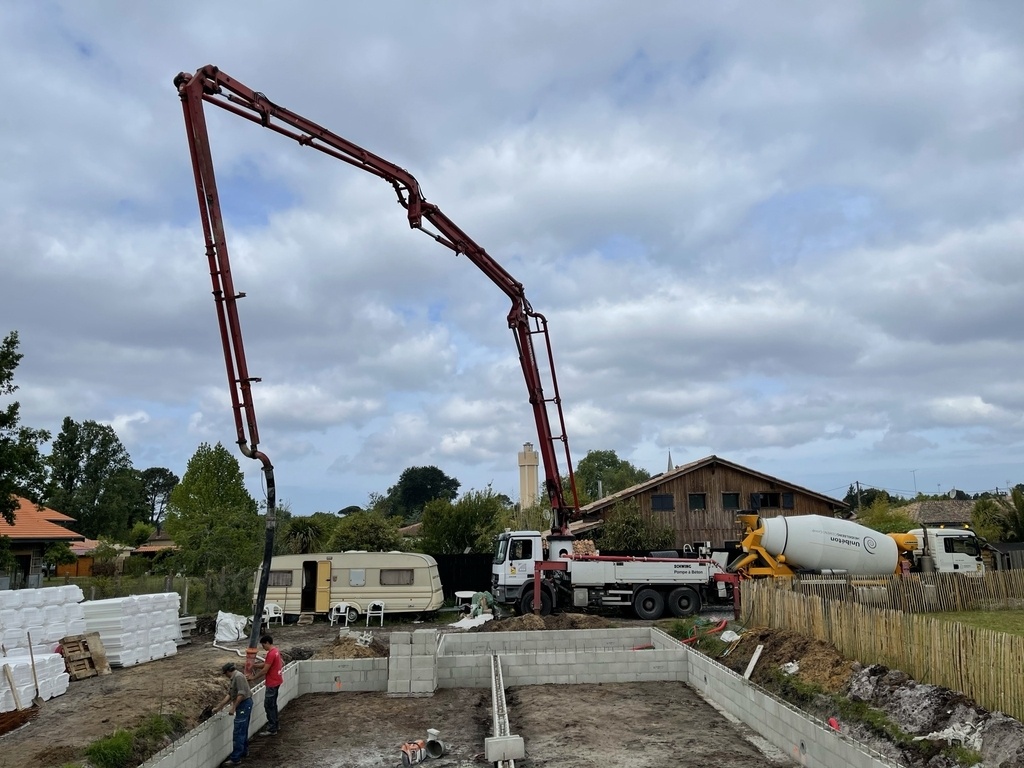

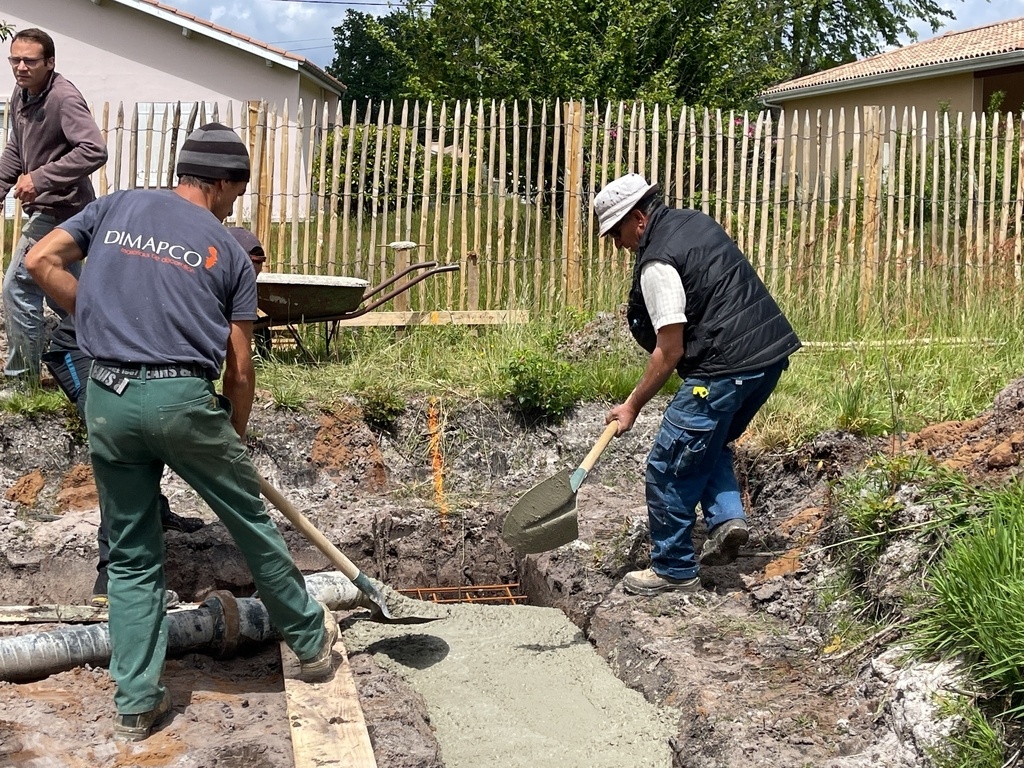

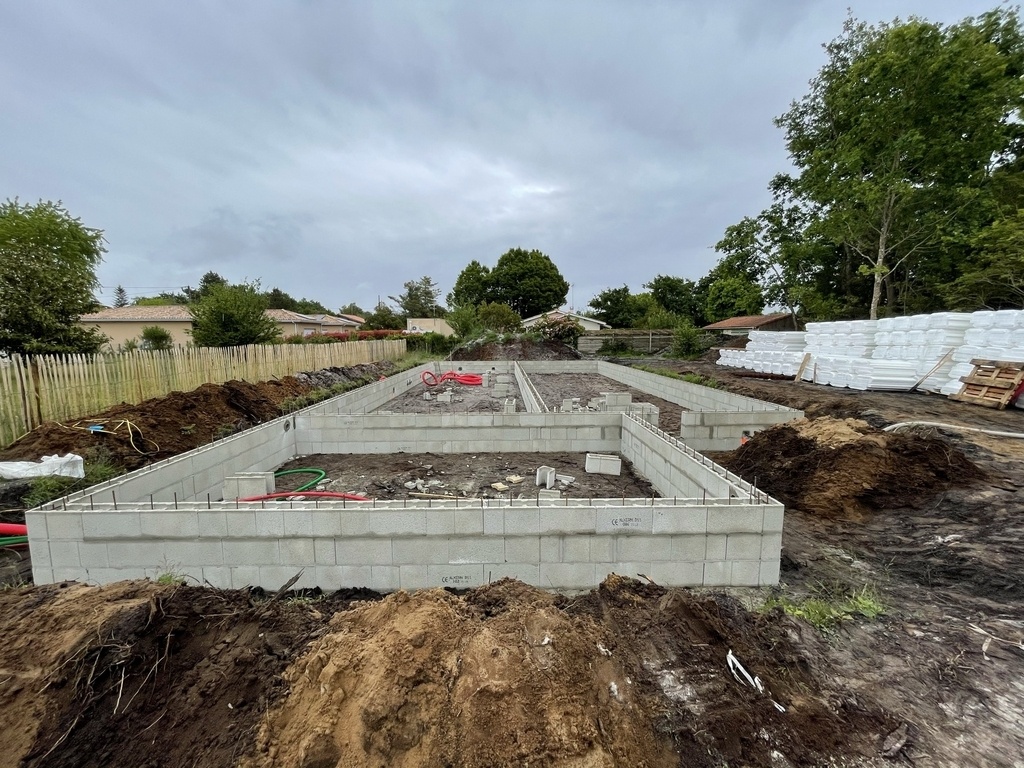

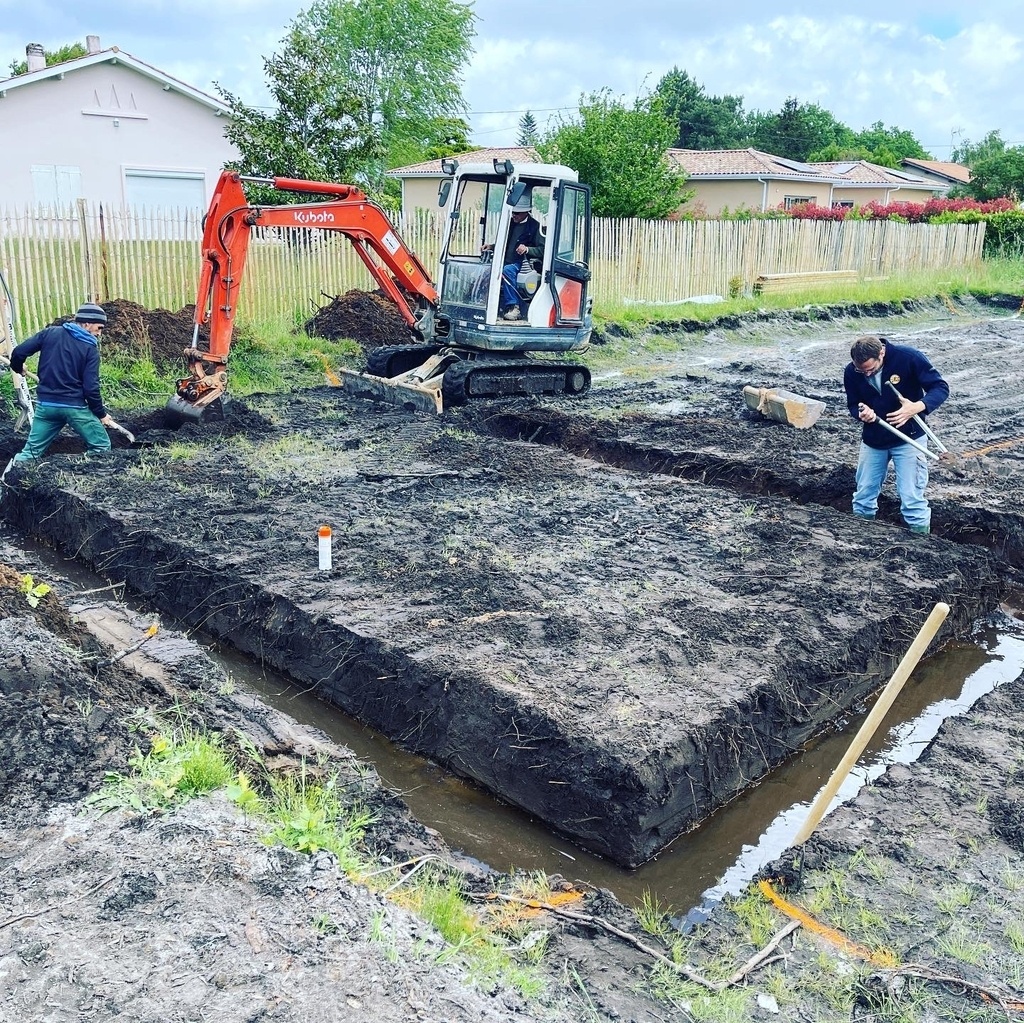

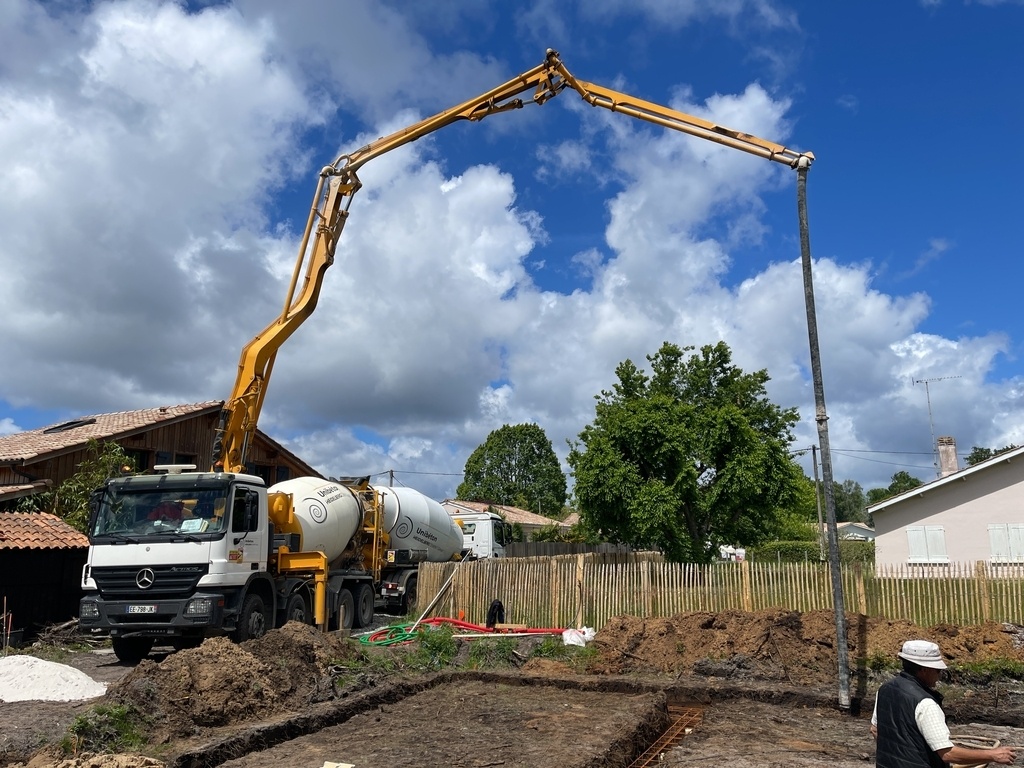

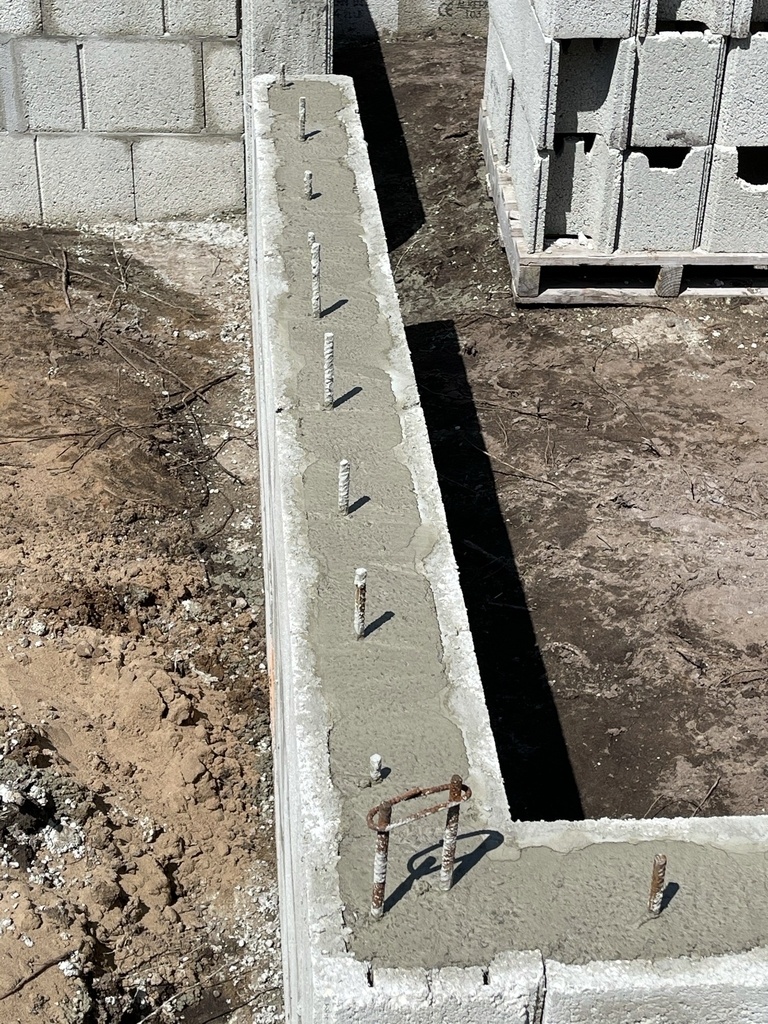

Fondations et montage soubassement blocs à bancher

Salut, allé on continue cette fois je peux reprendre mon chantier, la nappe phréatique étant bien descendue.

Au programme, fondations, montage du soubassement avec des blocs à bancher de 20x50x25

Je suis tombé sur une superbe équipe de maçons.

Les blocs à bancher sont là pour éviter les remontées par capillarité.

Publié

Partager

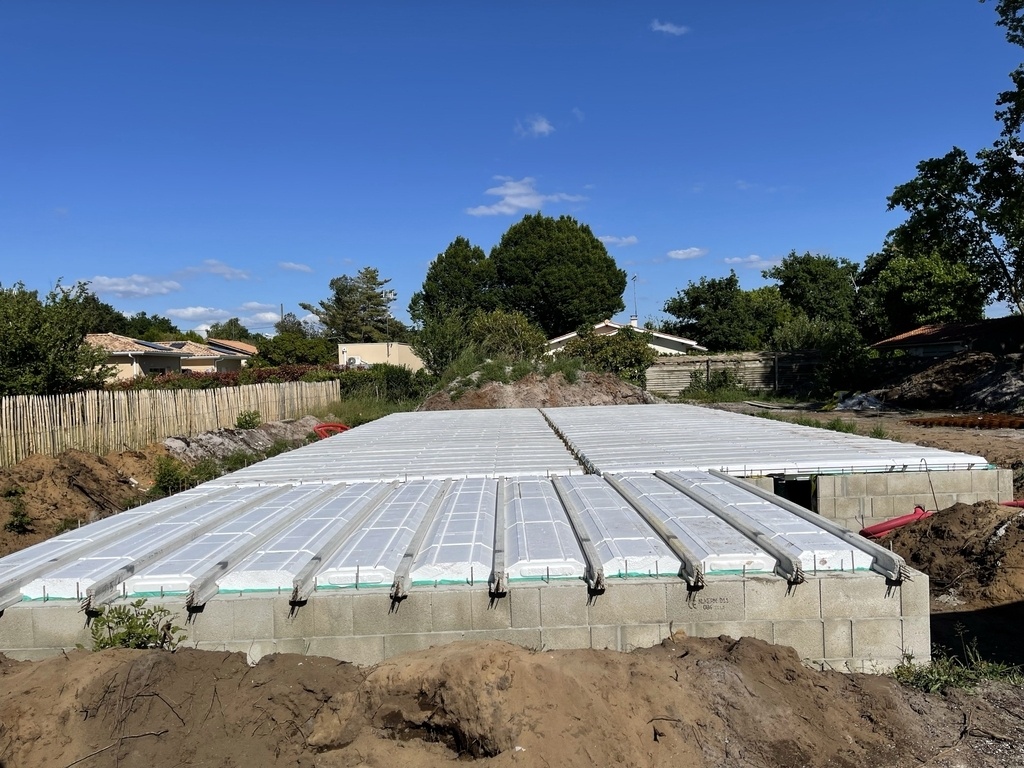

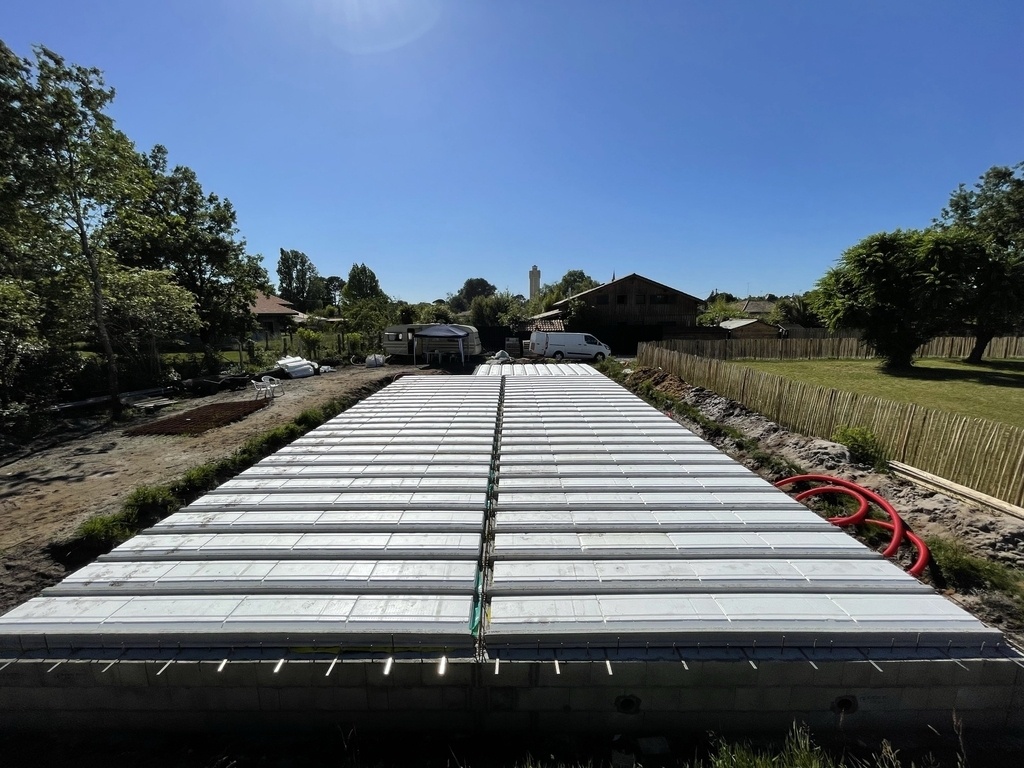

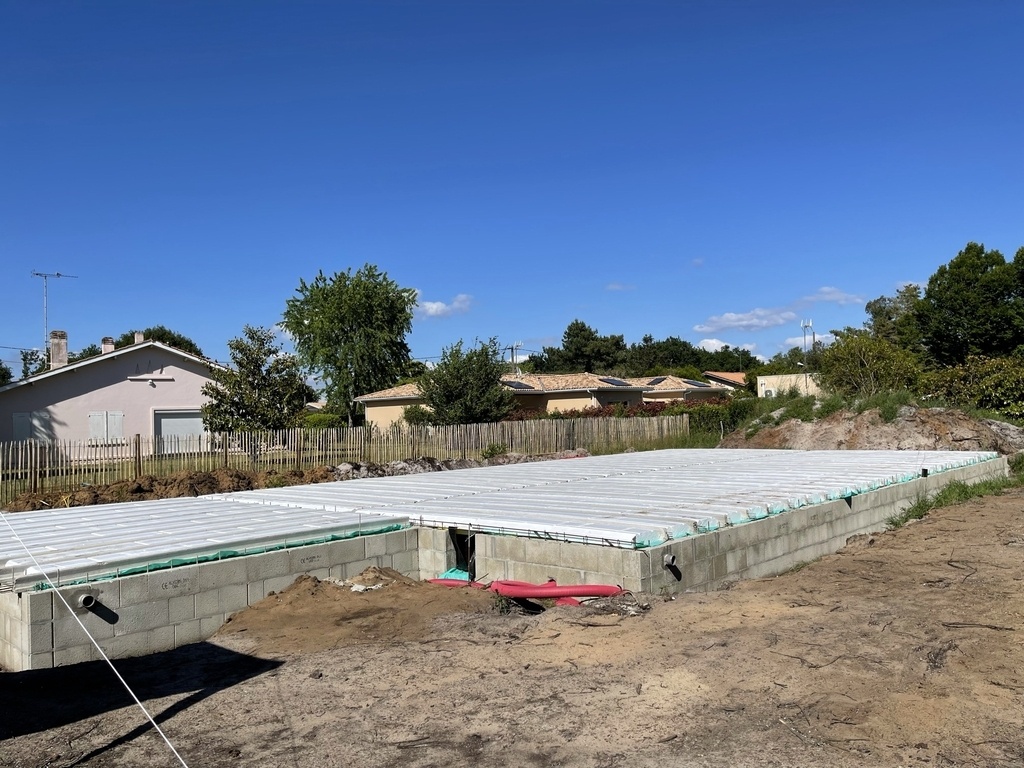

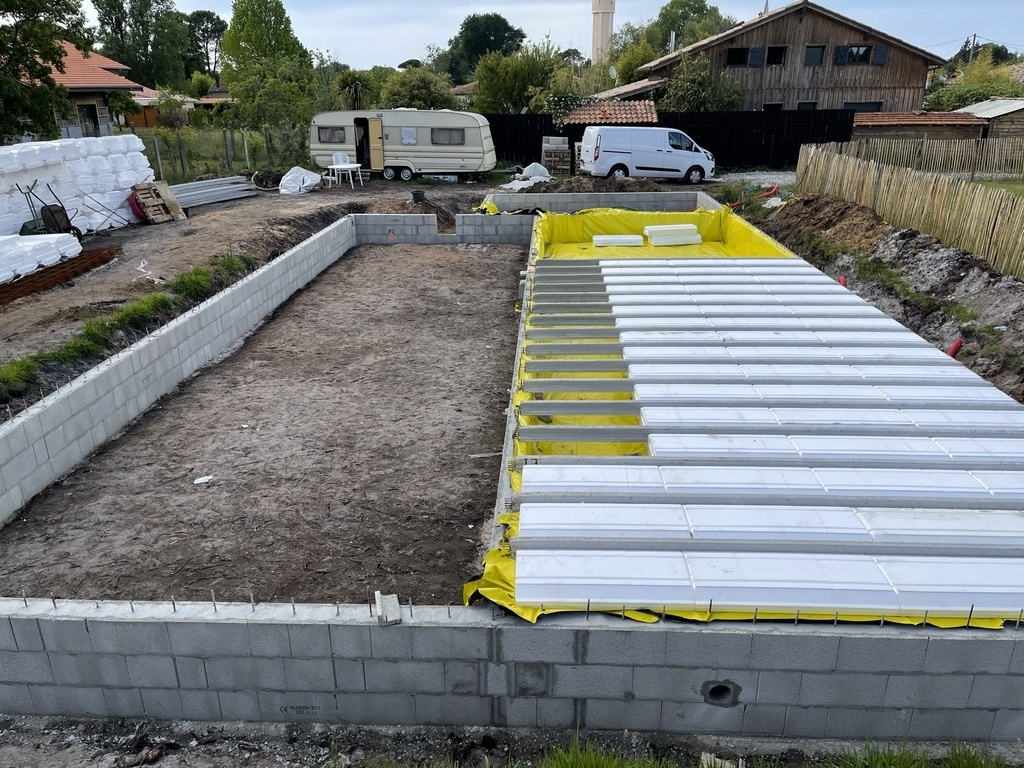

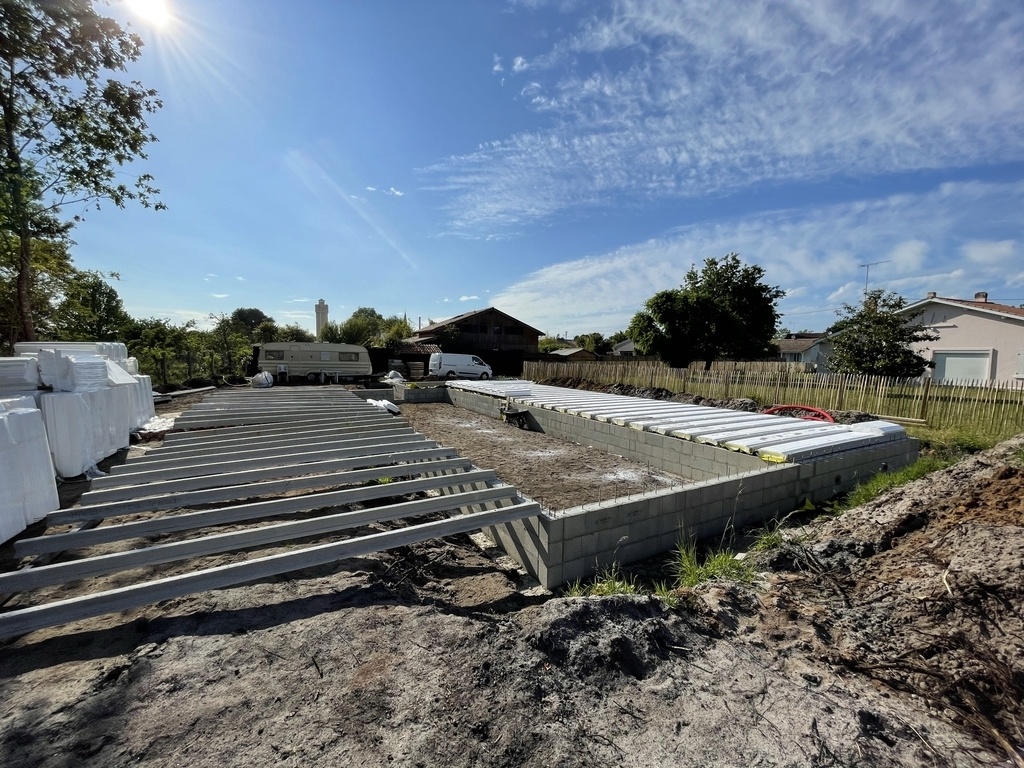

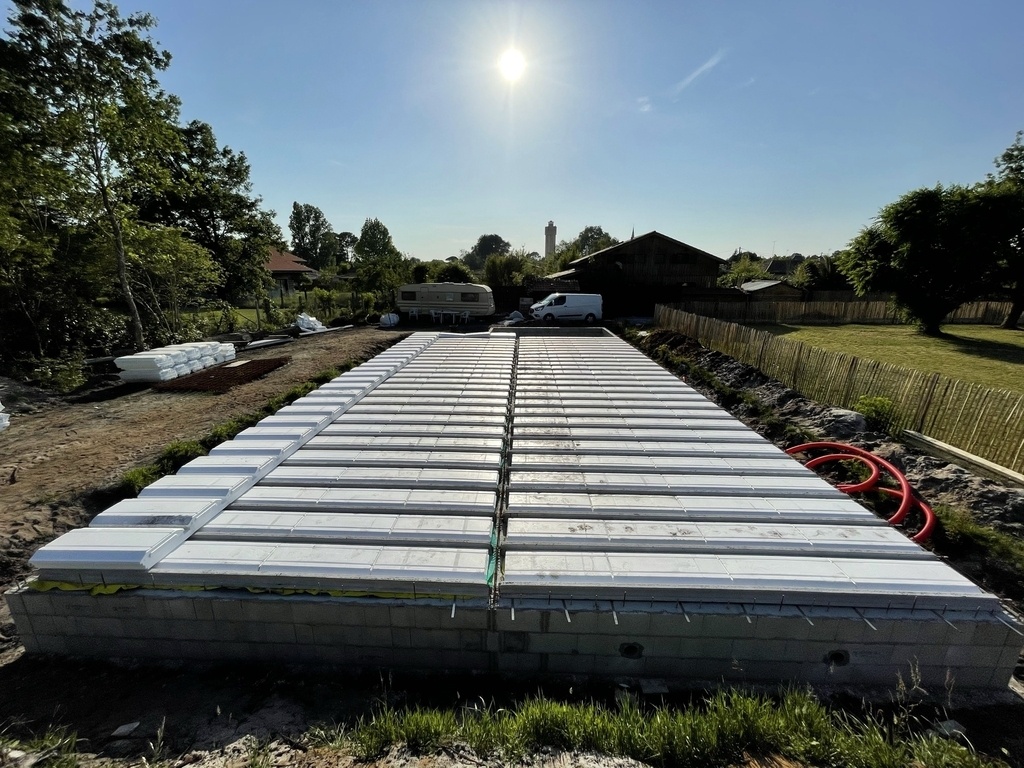

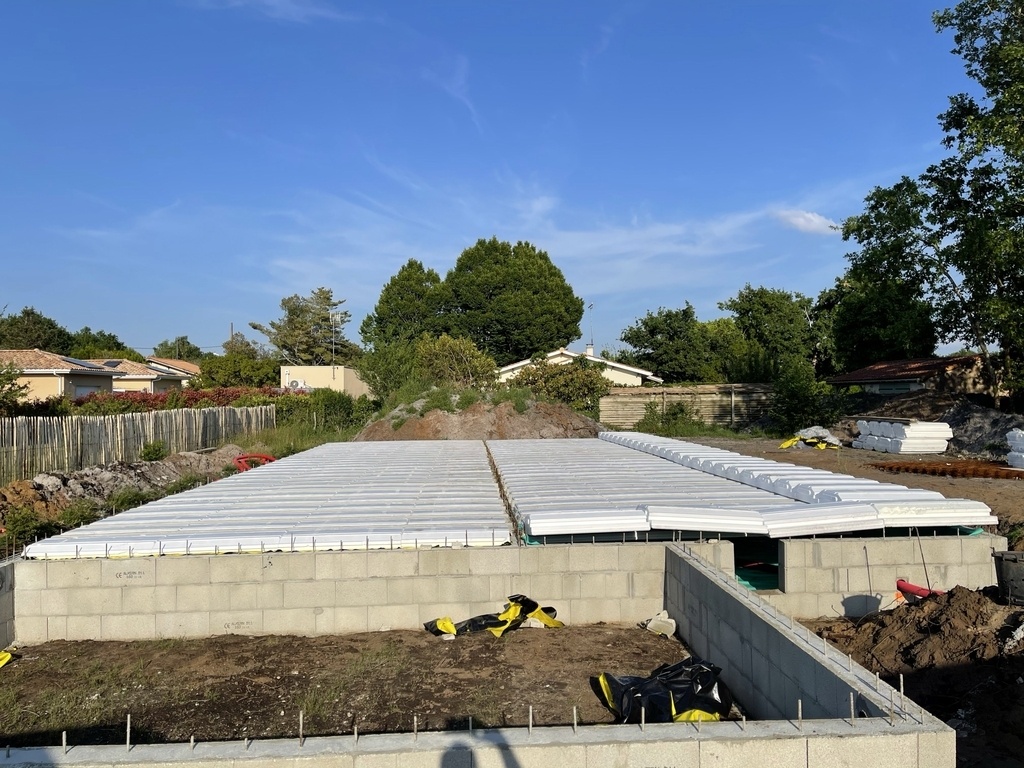

Plancher poutrelles/entrevous

Pour cette etape il m'aura fallu du renfort !!
Hyper lourd ces machins là ! 80 kg chaque poutrelles
Elles mesurent 4.8m et 4.4m pour la partie garage.
Ce sont des poutrelles sans etai donc entierement betonnées
Les hourdis sont en polystyrene.

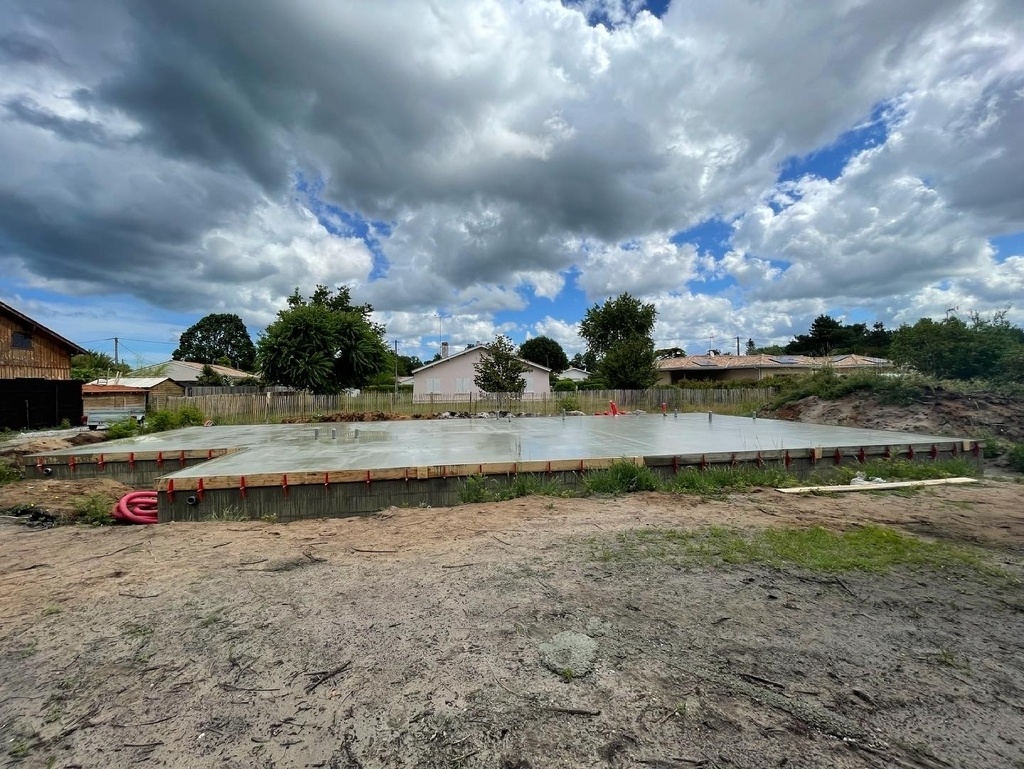

Prochaine étape, ferraillage, évacuations, treillis et dalle

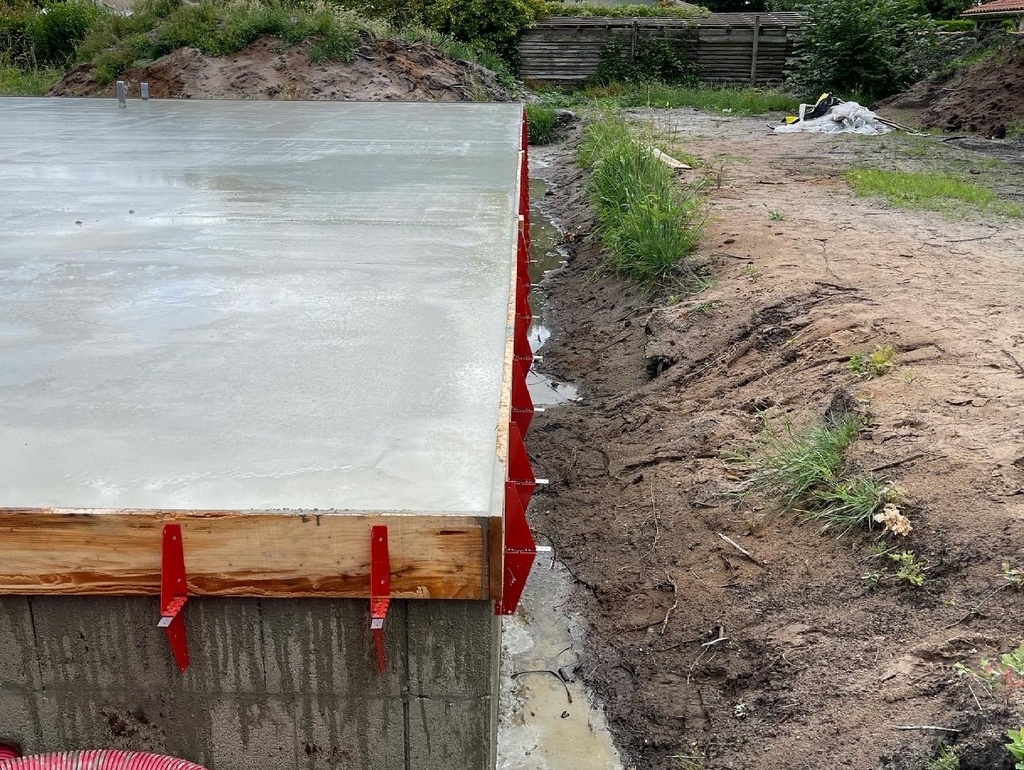

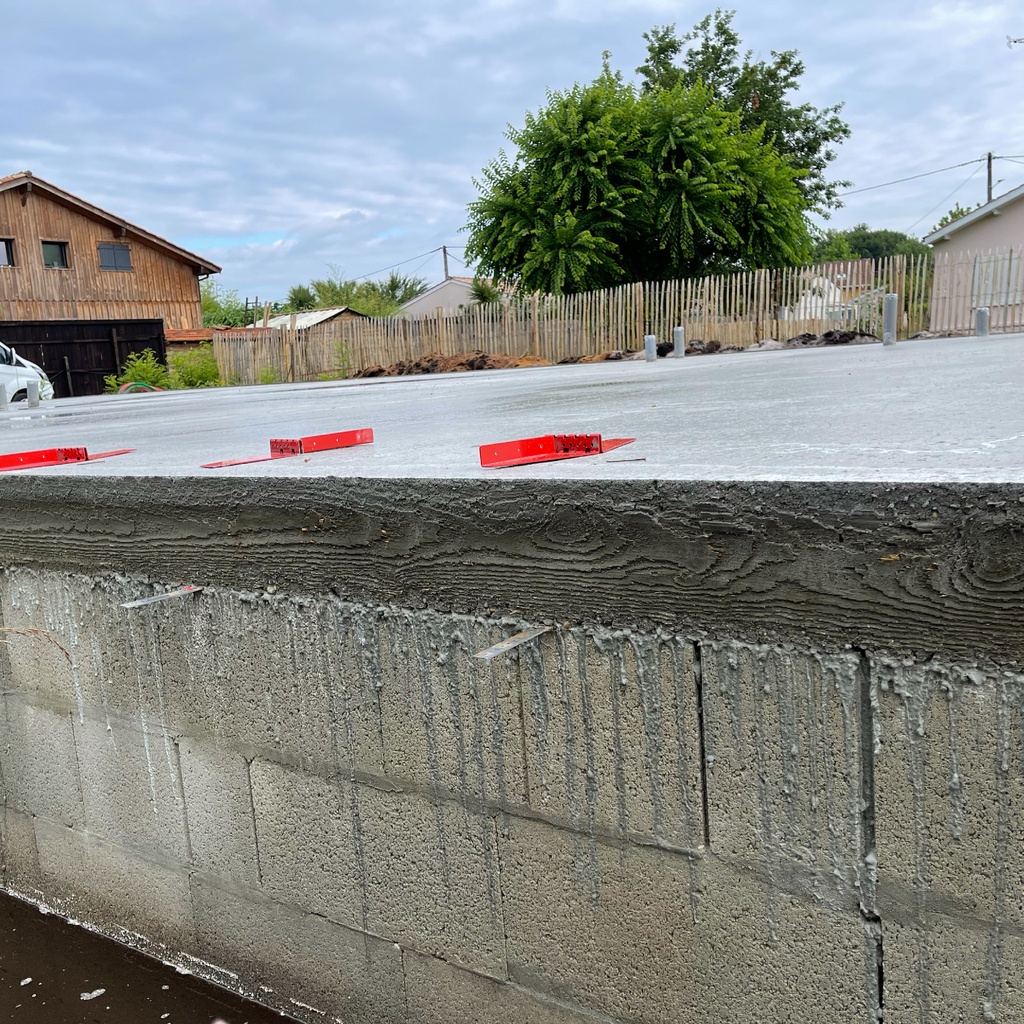

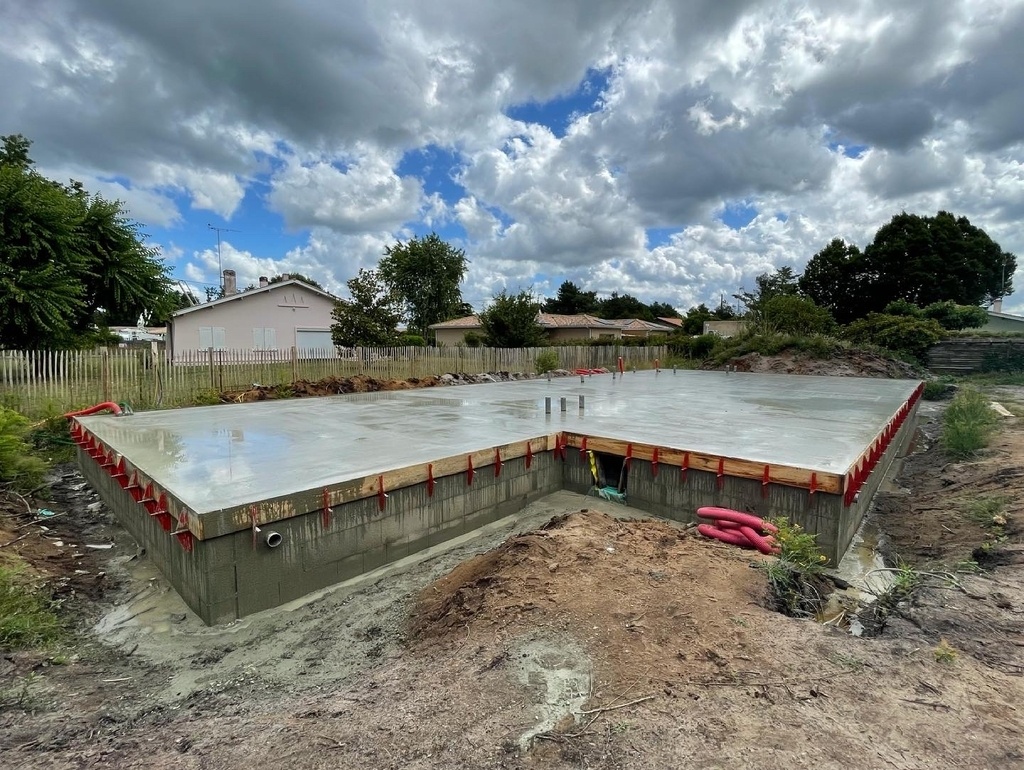

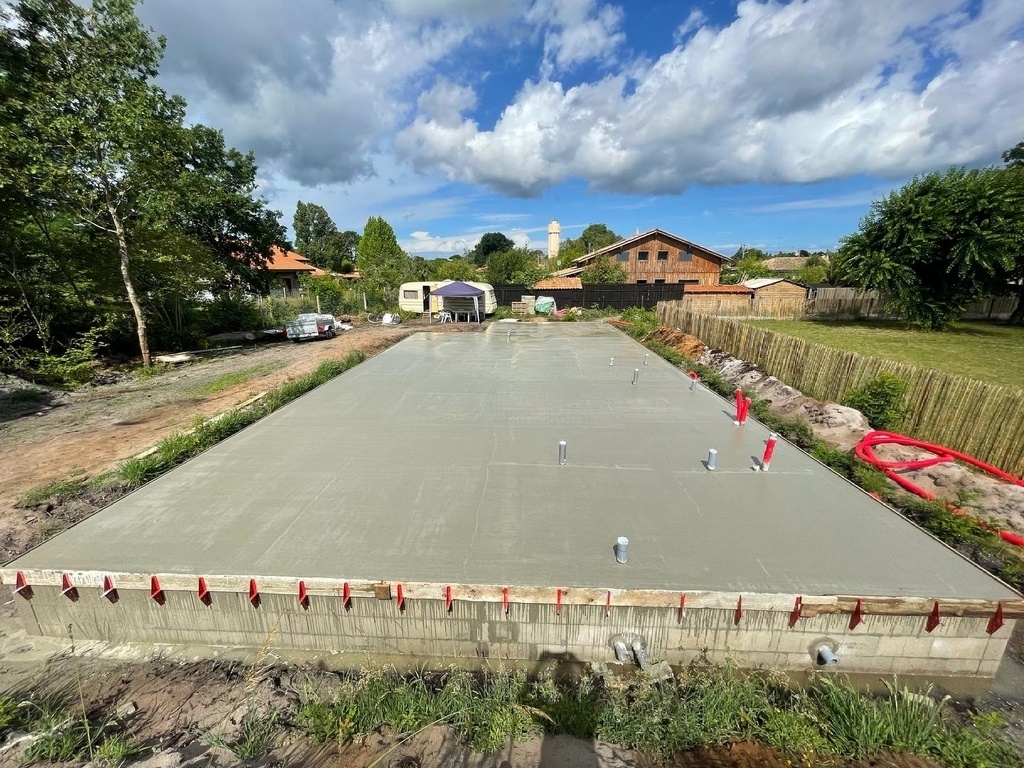

2eme partie de la pose, cette fois il s'agit du ferraillage et coffrage intégral.
Je n'ai pas fait le choix d'utiliser des planelles pour avoir une dalle béton complète et ainsi encore une fois limiter les remontées par capillarité.

Publié Mis à jour

  Ce pas à pas présente un projet en cours de réalisation.


Discussions

Steve and Wood  a publié le pas à pas "Ma MOB passive".
il y a 6 mois
dependancesbois
( Modifié )

intéressant à suivre !!!

Steve and Wood

😊

Niouniou
( Modifié )

Bon courage, notamment pour la pose des Menuiseries triple vitrage, ça pèse un âne mort, fais toi aider le moment venu !

Steve and Wood

Merci , oui l'entreprise Menuiseries André vient avec un poseur une journée pour m'aider et m'expliquer comment poser tt ca mais je pense que je vais faire intervenir qq un, c'est technique les fenêtres passives niveau étanchéité

Niouniou

Steve and Wood ça n'explique pas tout, mais c'est pas mal expliqué : google.com/url...eSIL5OOUj37sTWc

Mike0411
( Modifié )

Je suis ! 😉

Steve and Wood

😊

Hugo Lehoux
( Modifié )

Salut Steve,
bien que les plans ne soient pas de toi, tu penses pouvoir les partager pour avoir une idée ? Je dessine la mienne également pour l'autoconstruction et elle a des similarités avec la tienne ;) Merci ! (Si ce n'est pas possible je comprendrais parfaitement).

Steve and Wood

slt oui je mettrais a dispo les plans le moment venu 😉

Hugo Lehoux

Steve and Wood 😃 J'ai trop hâte d'être à la même étape que toi !

sylvainlefrancomtois
( Modifié )

ambitieux !!! on suit !!

Steve and Wood

🙏

sylvainlefrancomtois
( Modifié )

Steve and Wood une petite série a regarder avant de tailler, sur un de nos amis de l'air du bois

lairdubois.fr/...maillienmichael!

youtube.com/wa...h?v=vg07zXqltgU

Steve and Wood

merci j vais voir ca

stefdefoot
( Modifié )

Super pas à pas à suivre avec intéret.

Steve and Wood

🙏😊

Deletom
( Modifié )

Bon courage, magnifique projet en tout cas !

Steve and Wood

Merci bcp

Philippe Serose
( Modifié )

Bonjour et bravo pour ce beau projet. Si je peux vous aider pour la partie menuiseries extérieures, ce serait avec grand plaisir!
Bon courage!

Steve and Wood

Bonjour et merci, vous posez les menuiseries acheté ailleurs ?

Philippe Serose

Steve and Wood Bonjour, Je ne pose que les menuiseries que je distribue sur la France. Avez-vous déjà trouvé votre fournisseur?
Cordialement,
Philippe

Steve and Wood

Philippe Serose oui mais il me faudra un poseur ;) triple vitrage fenetres passives bois et alu

Juls
( Modifié )

Super projet encore !!!!!! ;) Bravo Steve and Wood

Steve and Wood

Merci mon ami, lundi c'est parti ;)

Steve and Wood  a publié l'article "Passage reseaux, accés chantier et surprises !".
il y a 6 mois
Mike0411
( Modifié )

Allez courage Steeve ! Ce n'est pas une "flaque" qui va t'arrêter ! 💪🏻😉

Steve and Wood

😅 non c'est clair, ça va ralentir un peu le projet mais certainement pas me miner le moral

JPA33

Steve and Wood Et pourtant classique à Pessac....!!! Vous avez une Etude de Sol ?.... ou interrogé vos voisins ?

Steve and Wood

JPA33 oui j'ai fait une etude de sol, je savais qu'il y avait de l'eau rapidement

JPA33

Steve and Wood Et que propose l'Étude de Sol du point de vue Fondations dans votre cas.
Si c'est une Etude 'complete' ils doivent vous proposer des solutions !!!....
C'est bien à côté de le Place du Monteils que se trouve votre Chantier ?.

JPA33

Steve and Wood Pour assainir votre maison, vous avez des Fondations par Pieux métalliques vissés.... ou mieux HEB battues selon terrain en profondeur (Voir votre Etude de sol ?)

Un plancher PPB Beton isolé serait un plus.... si budget Ok ! Un bilan de ces travaux seront nécessaires avant.... pour décider.

Steve and Wood  a publié l'article "Terrassement plateau ... galère bis".
il y a 5 mois
Vincent1969
( Modifié )

Courage et persévérance!
C'est toi qui m'a motivé à faire le maillet impossible ;-).
Ne lâche rien, c'est un super projet.

Steve and Wood

Slt Vincent je ne lache rien 😉

MOWD

Rassure moi: tu n'avais pas prévu un atelier en sous-sol ? Par contre si tu avais prévu une piscine, ça peut le faire!

Cquad59
( Modifié )

Salut Steve,

J'ai peur que le poêle à granulés soit de trop parce que :

  • Pour que la maison passive soit performante, il faut une bonne étanchéité. Et le poêle complique un peu cela.
  • Il sera certainement inutile ... Ma MOB passive n'est pas encore terminée, la VMC double flux n'est pas encore posée, j'ai donc deux gros trous de 24 cm, j'ai placé en face d'une de ces arrivées un chauffage céramique réglé sur 1000W pour réchauffer l'air frais qui rentre dans la maison, pour pouvoir bricoler au chaud. La maison fait 140 m2, est située dans le nord et hier j'avais 21°C.

Un poêle a granulé s'encrasse vite s'il fonctionne au minium, et j'ai peur que même au minimum tu sois en surchauffe.

Steve and Wood

Slt cquad c pour la certif' rt2012 c tt, c'etait obligé de mettre un systeme de chauffage, donc autant mettre qq chose de sympa mais honnetement il ne sera vraiment pas souvent allumé

Steve and Wood

Slt Cquad59, j'ai mis cela pour la certif' rt2012 qui impose un point de chauffage, donc autant mettre qq chose de centrale.
Honnêtement je sais qu'il ne sera quasiment jamais allumé

clacharm
( Modifié )

bonjour à tous,
j'ai pour ma part fait construire il y a 10 ans une maison à ossature bois.
VMC double flux et poèle à granulé ...
Attention à 2/3 details :
le poèle doit être prévu pour fonctionner avec prise d'air extérieur (en fait techniquement, le foyer du poète est "dehors...") pour des raison d'étanchéité.
le choix du granulé est pour moi un mauvais choix : il faut stocker à l'intérieur les granulés à l'abris de l'humidité. 1 tonne de granulé, ça prend de la place et c'était pas prévu par l'architecte... et les prendre au sac coute bien plus cher.
un poêle standard à bois est plus pratique de ce point de vue là.

Au niveau de la VMC double flux, certain fabricant propose un système dit "enthalpique", qui est supposé avoir un rendement encore meilleur. d'après la doc, le système récupère une partie de l'humidité et la réinjecte...
bilan pour moi : l'hivers, impossible d'avoir une maison sèche... j'ai des moisissures qui se sont développées sur des murs.
l'été, pas de soucis, l'échangeur est hors ligne.
Une structure bois est naturellement plus humide qu'une maison en béton...
fausse bonne idée du coup : il faut bien rester sur un échangeur alu standard.
évidement, l'échangeur enthalpique s'achète seul, mais le standard est plus compliqué à trouver...

Courage pour la suite de ton chantier !!

Steve and Wood

clacharm merci pour toute ces precisions, j'ai prevu une vmc Zenhder si tu connais.
Pour le poele a granules zut j ai pas prevu de prise d'air

Cquad59

Le bureau d'études thermique, me proposait aussi la Zenhder. Mais pour finir j'ai commandé la Maico WS320 KB avec les batteries de chauffe. De souvenir quand j'avais comparé les deux, l'entretien me semblait mieux sur la MAICO (format de filtre non propriétaire), et possibilité de la domotiser plus facilement.
Et pour la RT 2012, j'ai installé des attentes pour chauffage électrique, sans que le chauffage soit posé. Ce qui évite tous les soucis liés au fait de percer l'étanchéité et devoir reporter l'étanchéité sur le choix du poêle (que ce soit bois ou granulé)

Steve and Wood

Cquad59 oui j vais aussi prevoir l'elec' pour des radiateurs si necessaire.
Du coup tu as une ouverture sur l exterieur pour le poele ?

Cquad59

Steve and Wood Non, je n'ai pas posé de poêle, ni prévu d'attente. La seule solution de chauffage sera les batteries de chauffe en sortie de VMC et je sais que cela sera suffisant.

clacharm

Steve and Wood
Il reste une solution sur la VMC, ou on peut régler un mode non symétrique entre / sortie d’air, afin d’éviter la dépression du au tirage du poêle... quand le poêle se met en marche, la VMC injecte plus d’air qu’elle n’en enlève, pour compenser la « sortie » du poêle ...

Steve and Wood

clacharm yes bien vue je vais en discuter avec mon technicien

Tocsin

Hello,
quelques infos rapides concernant le poele car j'étais dans votre situation il y a 3 ans avant de construire (maison passive - pas ossature bois- mais DF avec 2 batteries de chauffages de 1kW en sortie ; je suis dans le nord et ça suffit largeeeemmmmeeeent si la maison est réellement passive)
==> un poel non étanche, c'est impossible dans une maison passive 1) pour être étanche à l'air ; 2) pour pouvoir régler la VMC DF & le poêle correctement (en + la puissance de ventilation pourrait perturber la bonne combustion du poêle et donc générer du CO... gaz mortel pour mémo)
==> tu devras forcement prendre un poêle étanche avec aspiration de l'air extérieur ; ce qui n'est pas bien difficile à trouver ; il existe des poêles de toute petite puissance spécialement pour les maisons bien isolées MAIS un des problèmes dont personne ne te parlera jamais ce sont les GROS ponts thermiques créé par les tuyaux d'aspiration et de fumée (et oui en passif, tout compte, si je vous raconte qu'avec mon thermicien, on s'est pris la tête sur la perte de la poignée de la porte du garage de ma maison qui représentait en fait une grosse perte car porte non passive... le diable est dans le détail)
Bref prenant en compte la perte thermique pendant la plupart du temps de l'année où le poêle ne fonctionne pas versus les apports lorsqu'il fonctionne, le poêle n'apparait plus le meilleur choix si c'est pour chauffer ; si c'est un choix pour le plaisir du crépitement et de la flamme, ça peut se discuter (encore qu'avec un poêle...).
En conclusion, j'ai des réserves dans ma maison dans les planchers et toiture si je veux percer un jour et installer un poêle, mais nous n'en avons pas installé et n s'en passe merveilleusement bien...
bonne construction !

Steve and Wood

Tocsin merci bcp , c’est hyper important ce genre de temoignage, je suis de moins en moins convaincu par l’efficacité et surtout la nécessité de ce dispositif de chauffage dans une maison passive. Au départ je ne voulais rien, mais là rt2012 m impose un point de chauffe... est ce que le sèche serviette peut suffire?

Cquad59

Steve and Wood Tu as fait appel à un bureau d'études thermique spécialisé dans le passif pour ta construction ? Ils seront normalement en capacités de t'aiguiller au mieux.
Mais les standards du passif étant largement au dessus de la RT 2012, si tu peux prétendre au passif, aucun souci avec la RT 2012. Et pour les points de chauffe imposé pour le controle au pire tu mets un grille pain qui sera remplacé ensuite par une prise ;-)

Tocsin

Hello, l'accompagnement avec un BET est je pense obligatoire et en Passif, tu verras que c'est super intéressante ; on a souvent plein de préjugé, on sous-estime les impacts de certains éléments etc ; donc le nerf de la guerre, c'est la feuille de calcul PHPP qui te donnera le besoin en chauffe. Avec juste des sèches serviettes, cela me semblerait quand même un peu juste en puissance de chauffe et surtout difficile d'être cohérent en terme de répartition de T° (sans compter la dégradation du rendement de chauffe car en gros tu chaufferais ta ou tes SDB et tu enverrai toutes ces calories dans ta VMC via l'aspiration (vu que tu as un gros débit d'extraction dans la sdb) qui les réchangera avec l'air entrant dans son échangeur mais seulement à disons 80% (je ne crois pas aux magnifiques chiffres de >90%) bref tu perds 20% de ton énergie de chauffe avat que ça parte dans le reste de ta maison et tu vas avoir la SDB comme pièce la plus chaude de la maison... pas sur que ce soit le plus logique...
ensuite à partir d'une certaine surface, les normes RT2012 impose une régulation à minima de 2 zones. Donc si tu peux, de la chauffe avec 2 batteries sur l'air soufflé en sortie de VMC, c'est pas mal du tout comme solution (chez moi, on a séparé RDC piece de vie et Chambres à l'étage, la batterie des chambres ne fonctionne qu'en second niveau, il fait plus frais dans les chambres, ce qui est logique...
à creuser avec ton thermicien, si tu n'en a pas pris un, je te conseille vraiement de prendre les services d'un thermicien formé PassivHaus ; il te ferra économiser bien plus que le cout de son travail par l'optimisation des isolants, les choix/compromis sur les materiaux, portes etc

JPA33

Tocsin +1 pour du Passif. Mais je préfère des maisons plutôt à Grande Inertie Thermique naturelle avec de bons Déphasages Thermiques.

Cquad59

Tocsin Oui PHPP indispensable, pour ma part c'est également 2 batteries de chauffe en sortie de VMC, une pour le RDC et une pour l'étage. Et je me suis également fait accompagner d'une maitrise d’œuvre spécialisée en conception de la construction passive qui m'a été d'une grande aide et vecteur d'énormément de bons conseils/compromis et solutions.

Steve and Wood

Cquad59 oui

Steve and Wood  a publié l'article "La nature est tjs plus forte".
il y a 5 mois
dependancesbois
( Modifié )

C'est vraiment le genre de chose qui me motive pour les pilotis !

Kentaro

J'ai pensé à la même chose. Ne vaudrait-il pas mieux construire sur pilotis ? Cette eau, elle va revenir... Comment ont fait les voisins ?

stefdefoot

Effectivement, les pilotis ou vis de fondation semblent être une solution plutôt adaptée...
J'avoue que toute cette eau sur le terrain, moi ca me ferait peur.

Steve and Wood

Kentaro les voisins ont eu le mm soucis mais une fois la maison en place ça roule ou ça coule tout seul 😅

Hugo Lehoux
( Modifié )

Bon courage Steve ! La nappe pour limiter les remontées par capillarité risque de bien servir dans les années à venir ;) De tout cœur avec toi en tout cas.

Steve and Wood

Merci Hugo , j prévois des blocs à bancher

Bonialicate

Peut être c'est tard mais le bloc a bancher ou le béton n'est pas étanche.
Cdt

JPA33

Bonialicate +1..... Il faudra une vrai Arrase Etanche.... et bien placé selon votre projet.

stefdefoot
( Modifié )

Salut Steve, tu peux regarder ce genre de solution :
technopieux.co...b-pieux-visses/

Bon courage pour ton beau projet.

Hugo Lehoux

Salut stefdefoot, je me demandais si Technopieux signifiait qu’il fallait nécessairement faire une dalle bois ensuite ? Et du coup une dalle bois donne-t’elle suffisamment d’inertie pour une maison passive ? Question de novice en pleine réflexion pour mon propre projet ;)

Steve and Wood

C’est top une dalle bois , après faut bien traiter pour éviter les champignons et là vu l eau ...

DewhitYoussef

Ouch, mauvais coup toute cette eau. Tu vas pouvoir mettre des douves du coup =D

Steve and Wood  a publié l'article "Je stop tout ...".
il y a 4 mois
Steve and Wood  a publié l'article "Pose cloture".
il y a 3 mois
Steve and Wood  a publié l'article "Viabilisation".
il y a 3 mois
Steve and Wood  a publié l'article "Fondations et montage soubassement blocs à bancher".
il y a 16 jours
Steve and Wood  a publié l'article "Plancher poutrelles/entrevous".
il y a 11 jours
neophyte

Salut,
Je reprend en cour de route ton projet.
J'ai également une maison passive, avec du triple vitrage de chez André.
Par économie et pour plus d'efficacité thermique, j'ai posé des baies fixes.
Pour la pose c'est plus simple.
A refaire, j'acheterais uniquement LA VITRE, en triple vitrage, puisque dans tous les cas il faut faire un encadrement en bois !
bon, j'ai quand même des fenêtres à ouverture, et aussi des portes vitrés .

Connectez-vous pour ajouter un commentaire.
2 454 vues
63 commentaires

Publications associées

0 collection
0 question
0 plan
0 processus
0 fournisseur
0 école
Autres pas à pas de Steve and Wood
Voir aussi
Table des matières
