Boris Beaulant

Bibliothèque murale avec banc TV intégré

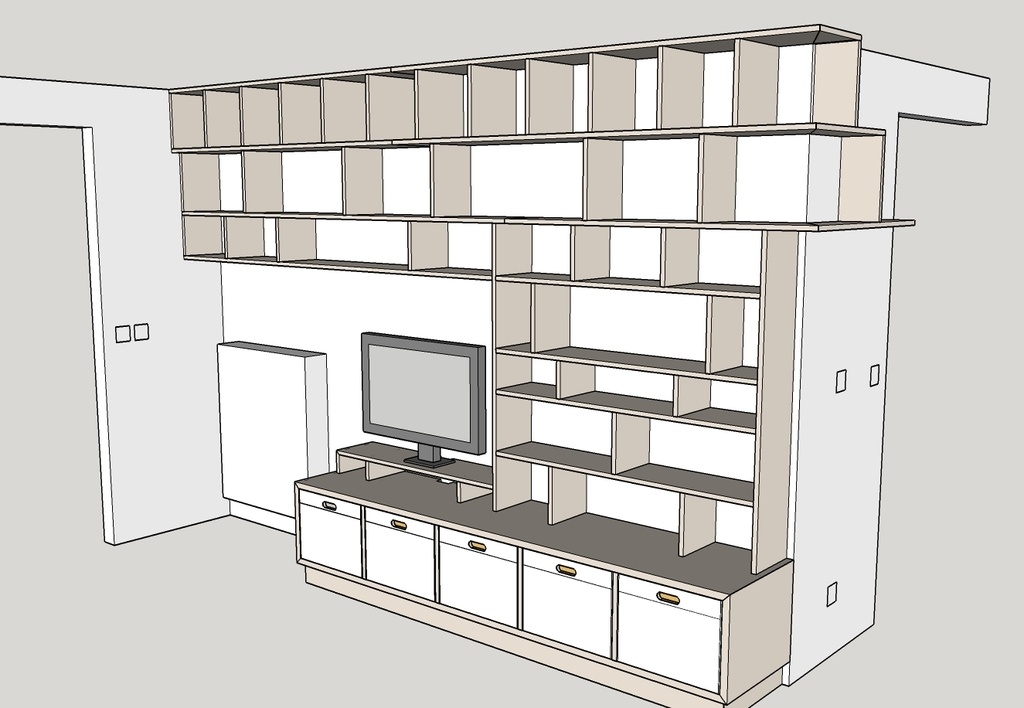

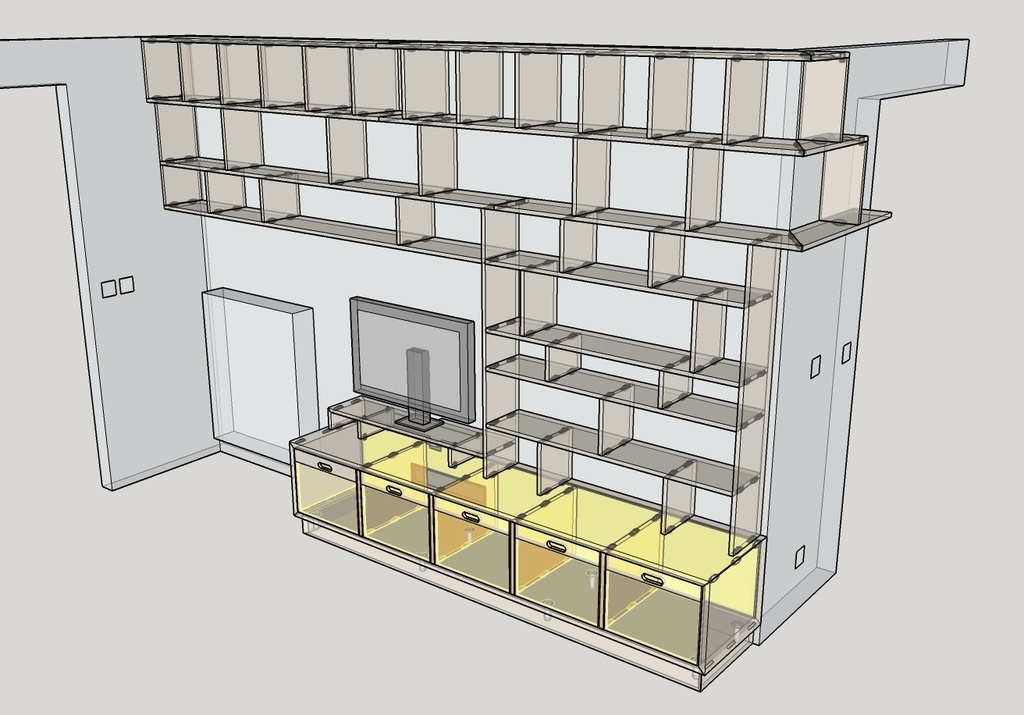

Modélisation d'une bibliothèque murale avec banc TV intégré. L'ensemble se destine à être réalisé en frêne massif.

La bibliothèque couvre un mur de 3m70 de long pour 2m50 sous plafond.
Le banc TV est un enfilade de 5 portes. Les portes sont constituées d'une âme en CP avec alèses en frêne et couverte sur les face de stratifié blanc dans la masse.

Le plan contient :

  • 1 modèle 3D Sketchup
  • 1 fiche de débit

💡 Ce plan est prêt à être utilisé avec OpenCutList afin de générer la fiche de débit et le calepinage de découpe des panneaux.

Mis à jour

Publications associées


Discussions

Boris Beaulant  a publié le plan "Bibliothèque murale avec banc TV intégré".
il y a 5 ans
Mathieu38
( Modifié )

Très beau projet !
Petite question : un stratifié blanc teinté dans la masse ?
Où tu as trouvé ce produit ! Merci pour l’info.

Boris Beaulant
( Modifié )

Merci :)
Il s'agit du même produit que ce que j'ai collé ici, et .
Il s'agit du Formica ColorCore en 1mm.

Perso, je trouve ça ici.

Mathieu38

Merci beaucoup car j’ai vu une fois ce type de stratifié.
Et on m’avais dit que c’était uniquement en commande spéciale avec une quantité de 20 panneaux.
Bonne fabrication de ta bibliothèque !

Boris Beaulant

Ha non, en 1mm, je l'achète à la feuille 3m05 x 1m30.

Mathieu38
( Modifié )

Boris Beaulant Tant mieux si tu peux les prendre au détail, la personne qui m’en avait parler ça remonte à moins 5 ou 6 ans.
Merci beaucoup

executionbois

dispo chez moi sur stock au détail j'en consomme régulièrement mais en version ultra mat de chez EGGER

Boris Beaulant
( Modifié )

executionbois tu l'as à combien celui de EGGER ? Le colorcore, je l'ai à 22€ HT / m2.
Avant j'utilisais le Polyrey, mais il est plus cher.

executionbois

w1001 hg 18.25 HT m²
w1001 st9 15.40 HT m² strat pleine masse
attention j'en consomme en matériaux chez eux pour 45000 a l'année alors j'ai négocié de bonnes remise

sylvainlefrancomtois
( Modifié )

beau projet , une remarque, peut être trop régulier au dernier étage !

Boris Beaulant

Arf, je te rejoins. Mais c'est un choix de la cliente. Elle va y mettre des sortes de caisses-panier.

sylvainlefrancomtois
( Modifié )

Boris Beaulant le client est roi 😉

Sidigourg
( Modifié )

Effectivement, bel ensemble mais trop monotone sur le haut...
Et si c'est pour mettre des caisses, ce n'est plus une bibliothèque mais plutôt un rangement !
Bonne realisation

Boris Beaulant

Haha, ça joue sur les mots 😛.

Il y a 3 parties à ce meuble :

  • En bas, le banc TV (profondeur 500mm)
  • Au milieu la bibliothèque (profondeur 250mm)
  • En haut du rangement (Profondeur 300mm)

Voilou :)

Niouniou
( Modifié )

T'as pris des actions chez lamello pour les consommables ? 😉

Boris Beaulant

Mais grave, 200 clamex, ça commence à compter. Reste que pour pouvoir la monter dans la journée et la transporter seul, c'est la meilleure solution que j'ai trouvé.

La planche du dessus du banc TV fait déjà à elle seule 30kg. Alors, maintenant, je préserve mon dos et je fais de tout démontable :)

Niouniou
( Modifié )

Boris Beaulant j'ai investi aussi dans la machine ! Mais faut pas se louper sur le chiffrage et faire jouer la concurrence pour les achats de consommables ! Et quand on est tout seul, c'est un confort non négligeable pour la manutention !

Boris Beaulant

Je suis à 1€HT le clamex. J'ai pas trouvé mieux pour l'instant. C'est certain que ça fait déjà un budget. Reste que 200 euros, c'est rien à côté des galères de faire sans.

Niouniou
( Modifié )

Boris Beaulant par pack de 300, j'ai réussi à descendre à 0,95 et par 1000, 0,85 pièce, mais faut sortir le cash !

executionbois

je suis a 90 cts les 80 perso je travail de la sorte car juste du clamex sa fait un trou de 6 sur chaque cloison voir 2 mais sur 250 mm 1 clamex par chant suffit les cloisons je les fais au divario ou au tenso tout aussi efficace face au contraintes dans ton cas.

Boris Beaulant
( Modifié )

executionbois arf, j'ai préféré avoir les trous des clamex ici pour pouvoir démonter. L'expérience me dit que ça va pas se monter comme prévu quand on va du sol au plafond en épousant un angle :)

Benoit56
( Modifié )

Petite question Boris Beaulant :
Comment la partie en porte à faux (au dessus du radiateur et au dessus de la tv) est-elle fixée au mur ? Est-ce un système d’equrres, de taquets, ou fixations invisibles ?
Merci,

Boris Beaulant
( Modifié )

Cette partie va être vissée dans le mus à gauche et au plafond.
Quelques rappels de fixation dans le mur du fond par le dessus de certaines étagères.

copacubana
( Modifié )

Bonjour Boris. Pour les séparations d'étagères, tu les fais en massif ou en panneau plaqué ?
Quelle quantité de bois tu as prévu ?

Boris Beaulant
( Modifié )

Oui, tout est en massif sauf les montant intérieur du banc TV (en 3 plis).
J'ai ajouté en PDF la fiche de débit réalisé avec OpenCutList au plan. Tu y trouveras toutes les quantités. (Reste que ces quantités sont à majorer pour le massif par au moins x2).

copacubana

Merci je jetterai un œil !

niconathy
( Modifié )

Va y avoir du copeau...

Boris Beaulant

Exact, 900L de copeau de frêne :)

niconathy

De quoi réchauffer en cette période!!! 👍👍👍
Bravo pour l’exploi Technique et physique
