Boris Beaulant

Bibliothèque murale avec banc TV intégré en frêne massif


Tous les projets ont leur histoire alors voici la petite histoire de la naissance de ce meuble...

Alors, bien entendu, je vous passe la phase de conception et les 900L de copeaux que le travail intensif a fournis et vais me concentré sur la naissance 😉

Le bébé :

  • taille : 3m70 x 2m50
  • poids (estimé) : 280kg

Tout commence par une froide matinée de novembre, sous la neige ...
Rien de bien méchant, mais les petits 5-10 cm au sol d'une neige lourde tombée dans la nuit ont cassé une multitude d'arbres autour de chez moi et c'est la panique au matin. La bourgade est embouteillée et le temps de trajet est multiplié par 4 ... retard chez le client :(

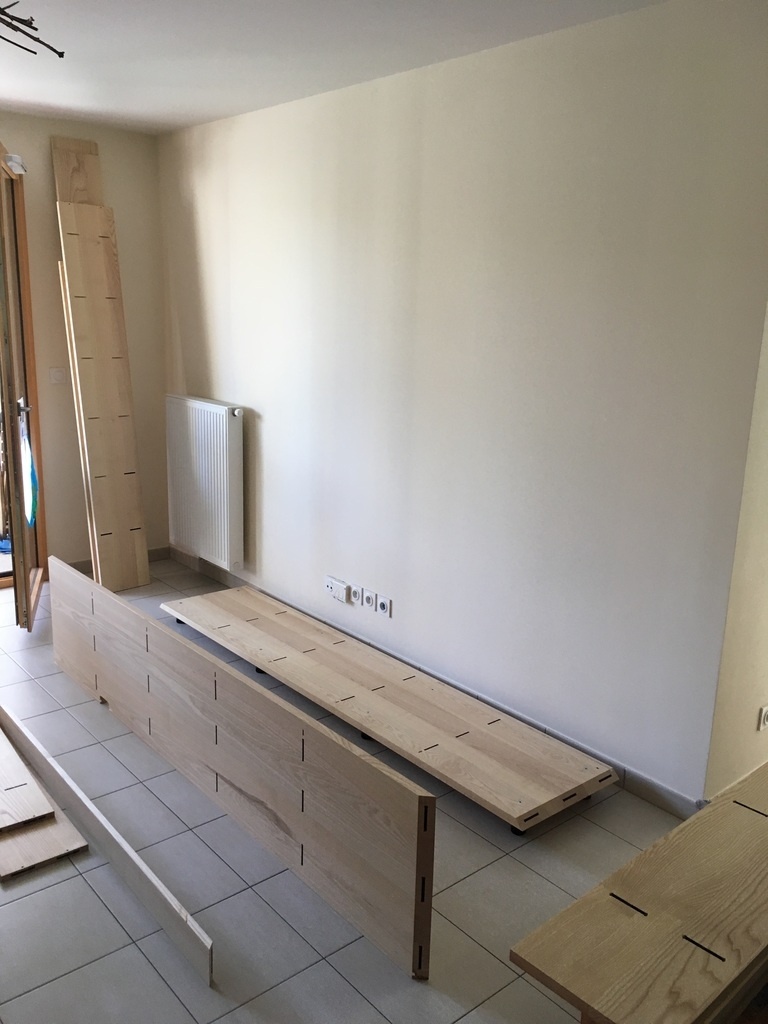

Bref, après pas mal de patience, planches et outils sont déchargés dans la future demeure de cette bibliothèque.

Et c'est là que commence le travail...

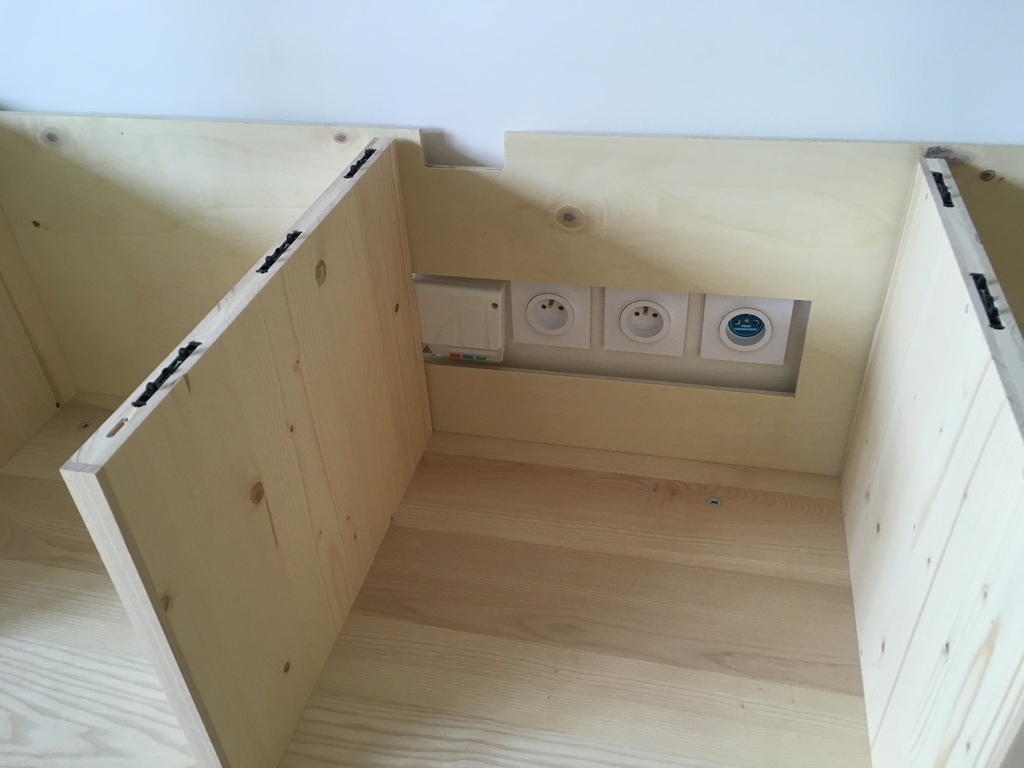

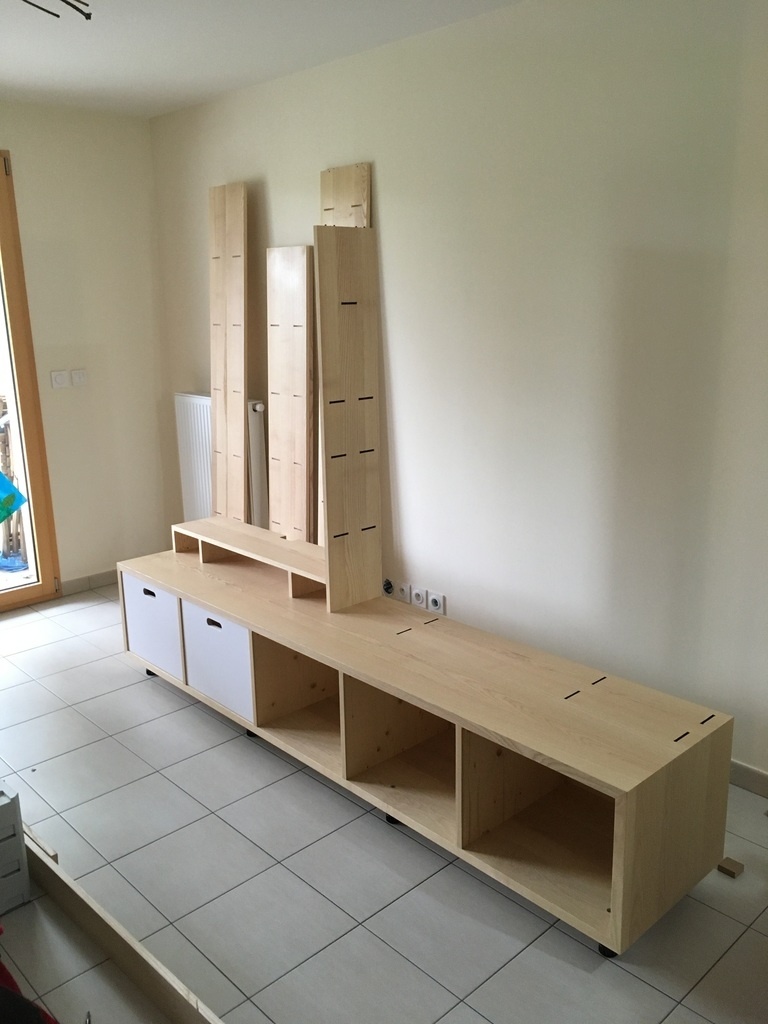

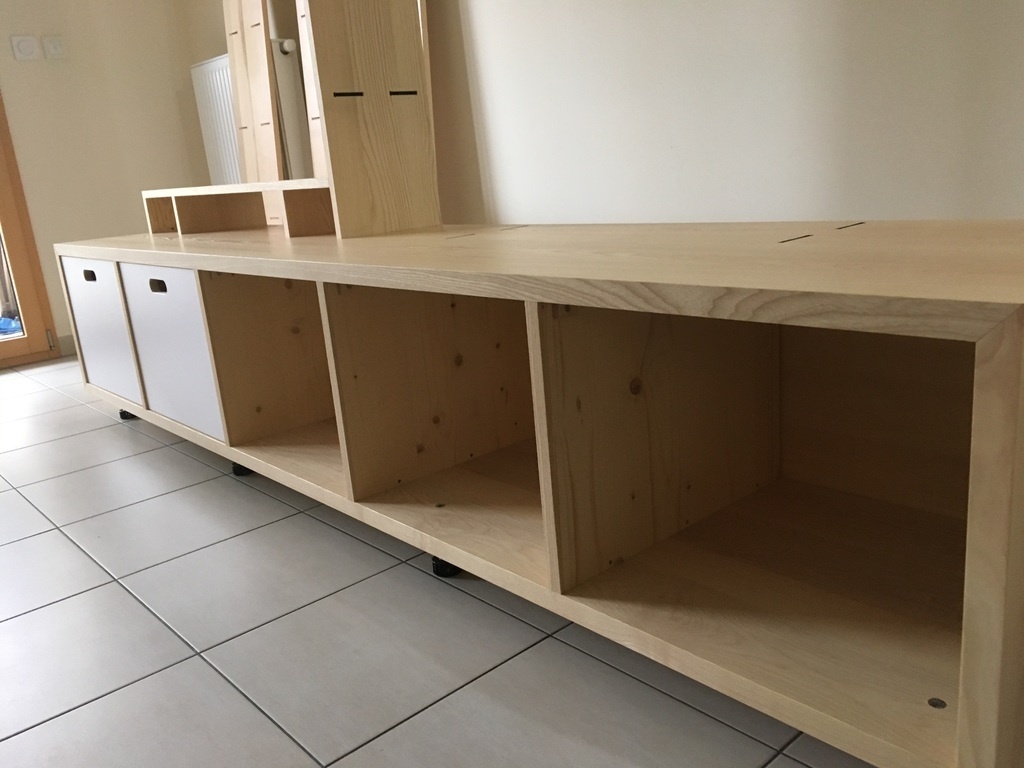

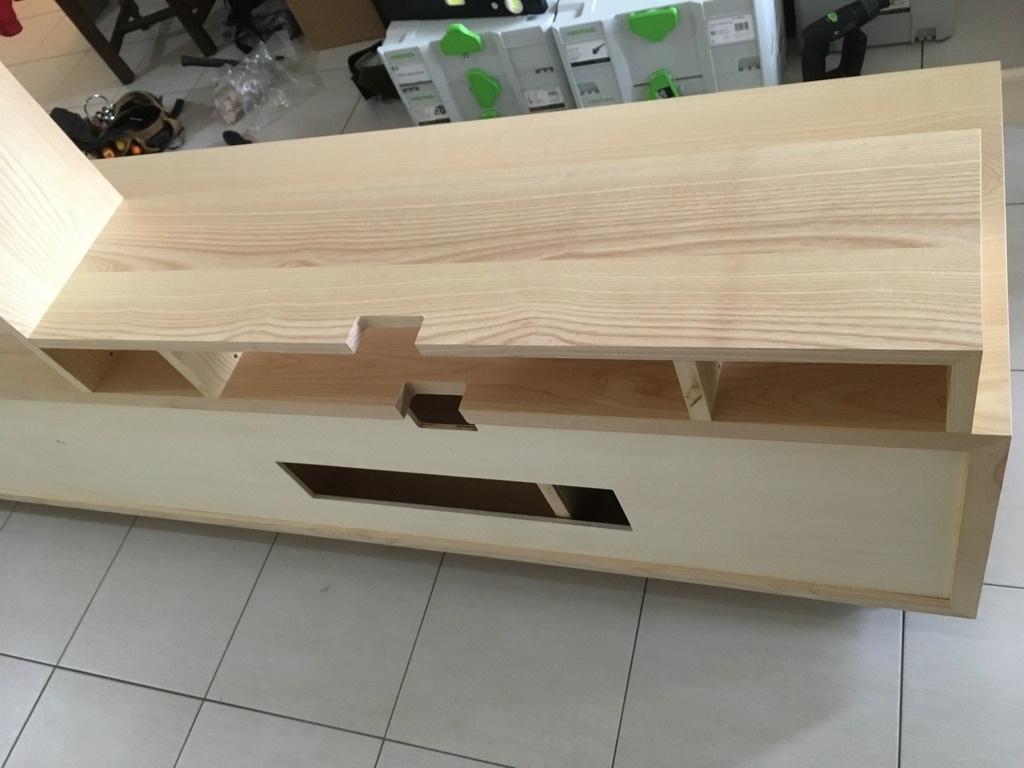

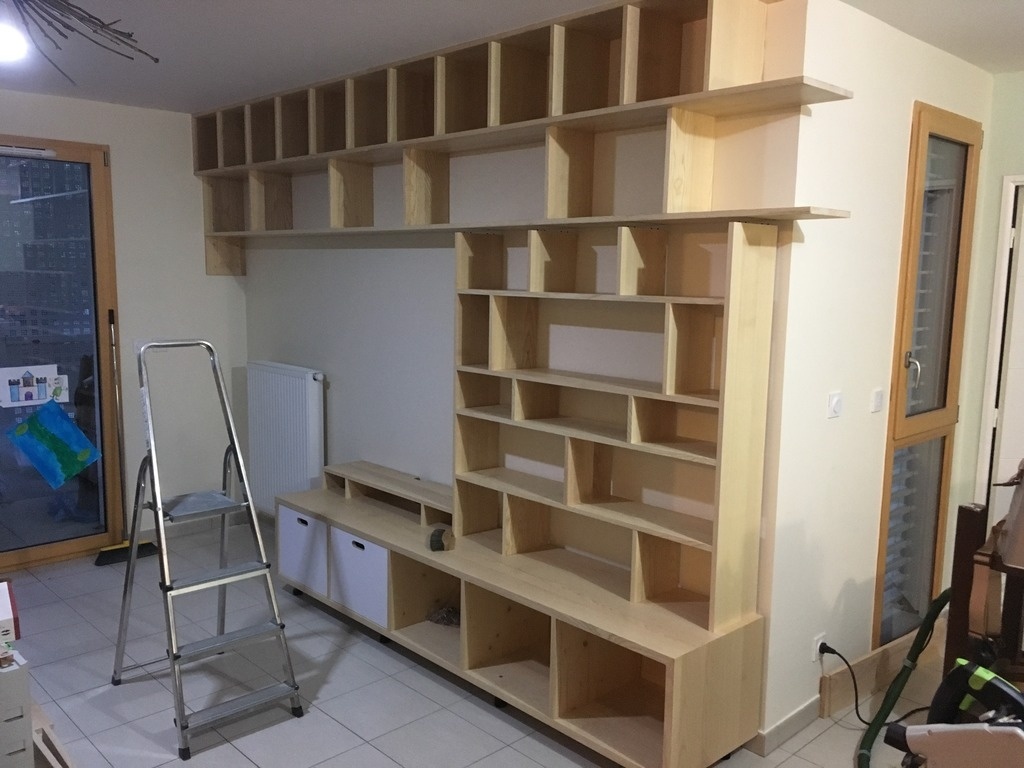

Réunification des pièces et construction du banc TV pour vérifier si les mesures étaient exacts :).
Et le verdict, c'est qu'on est pas mal. Comme quoi une bonne prise de côté, c'est toujours un atout à la réussite d'une pose.

Ensuite, c'est là que les choses exotiques commencent. En effet, ce meuble doit aller du sol au plafond.
Mais chacun sait qu'il y a la mesure et la réalisé. Il faut donc un zone tampon pour ajuster.

Sur cette conception, la seule zone d'ajustement que je pouvais avoir était au plus bas du meuble, au niveau des pieds (réglables).

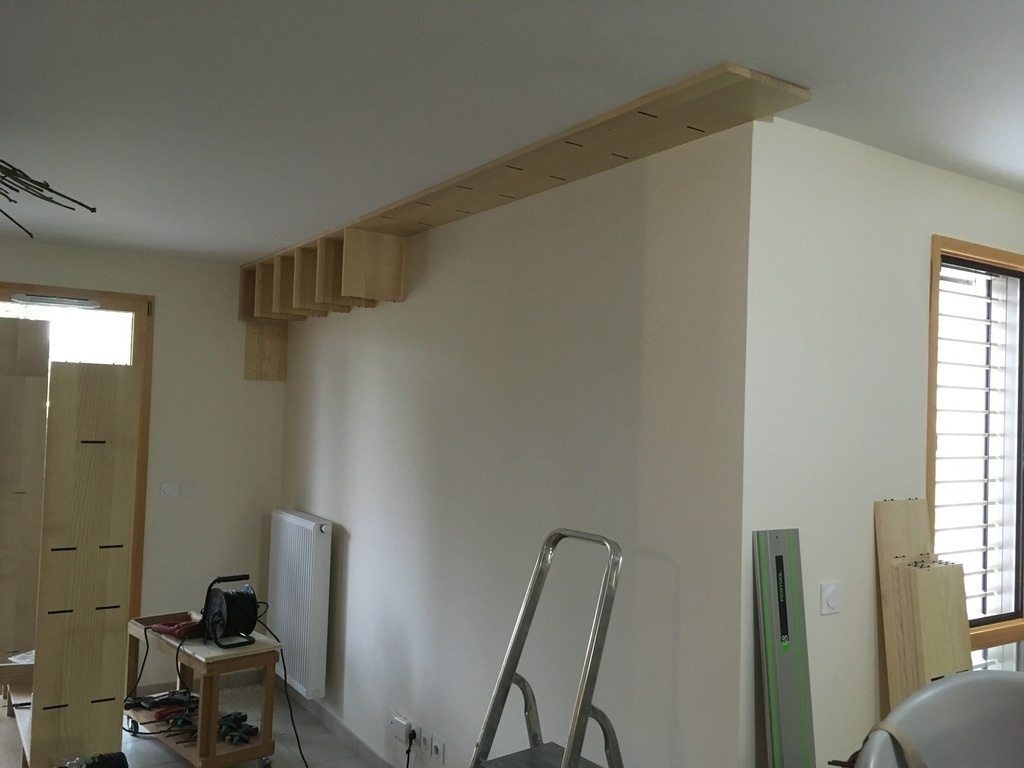

Du coup, toute la difficulté était de commencer à monter le meuble par le haut, puis redescendre jusqu'en bas.

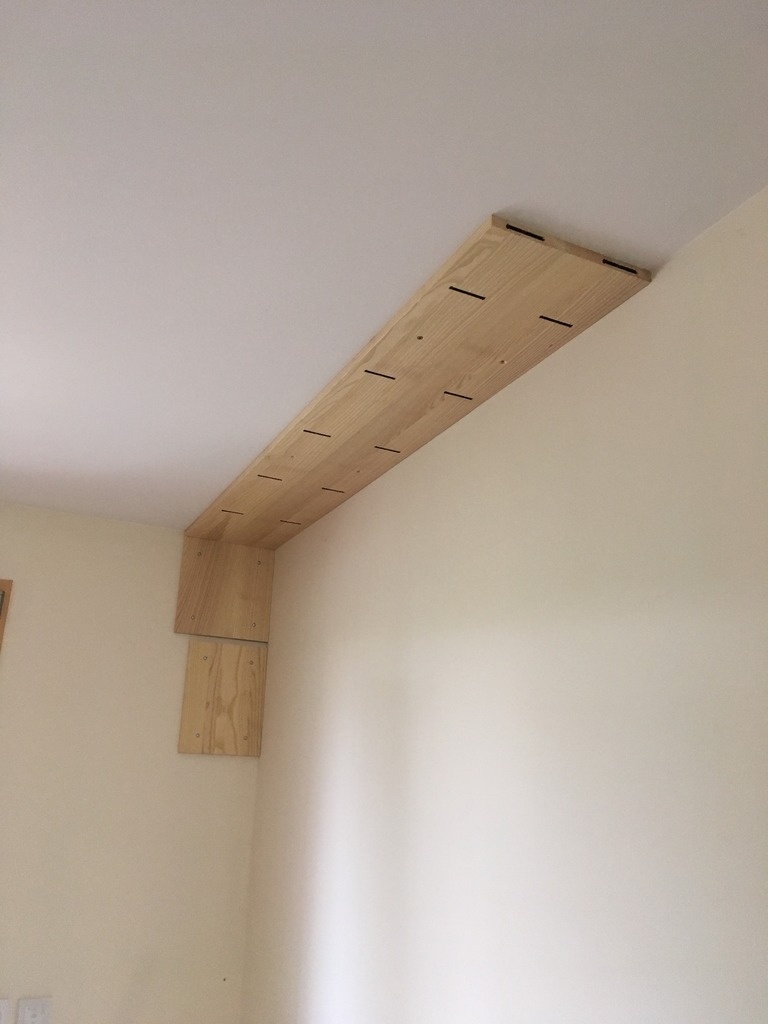

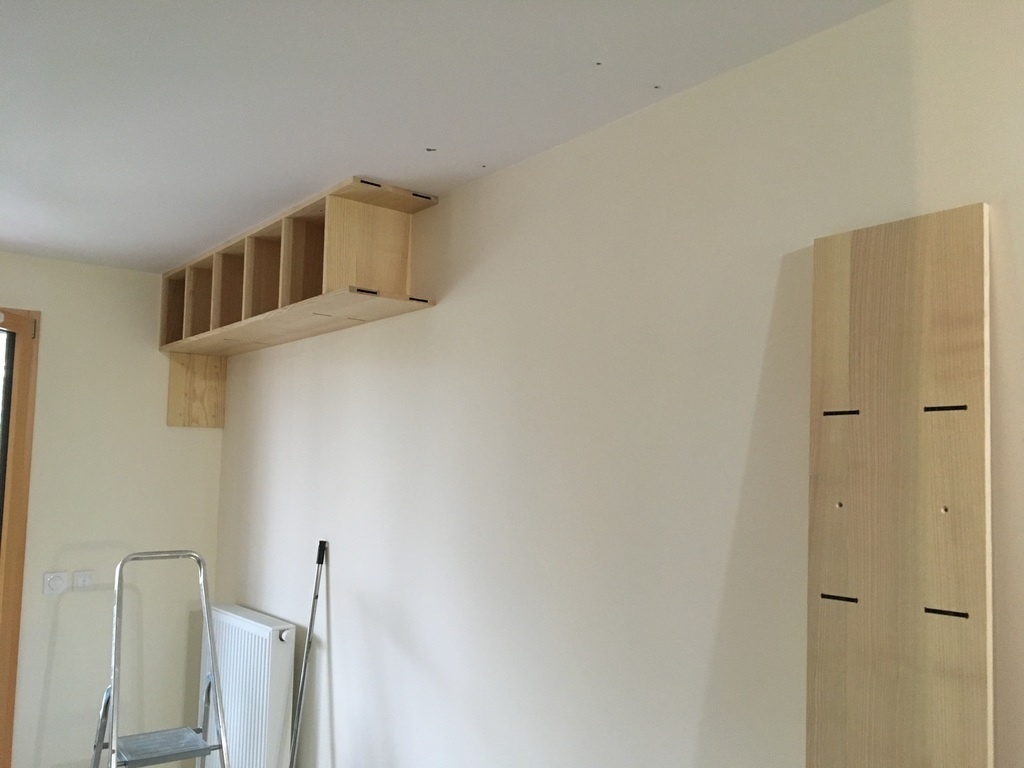

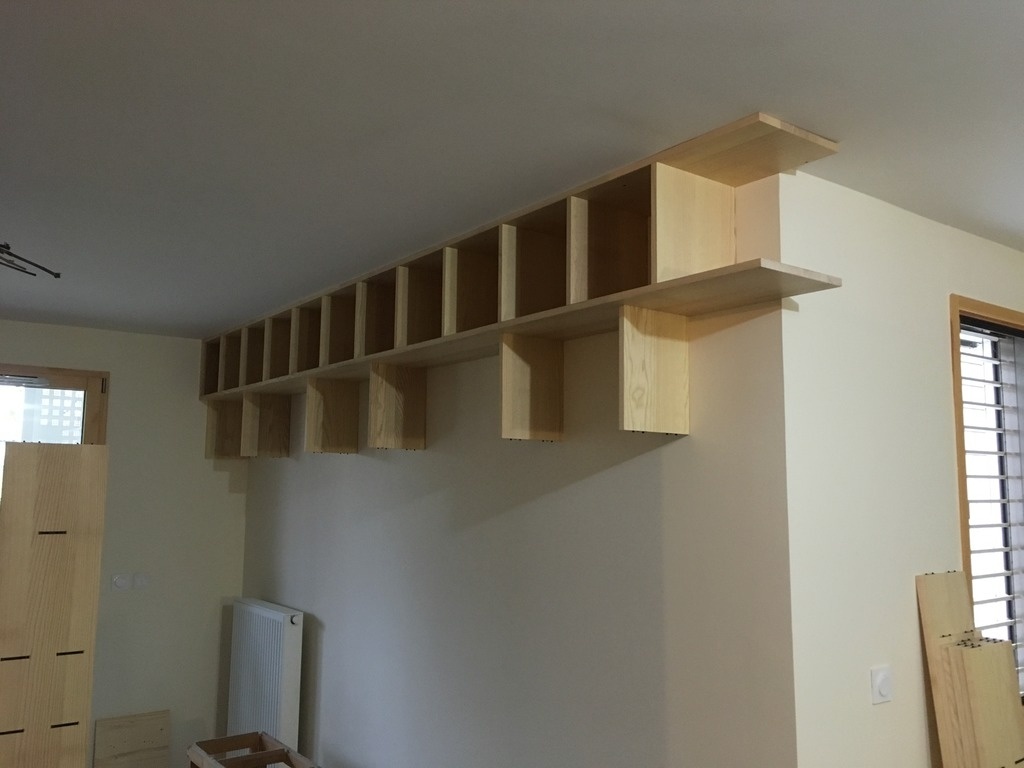

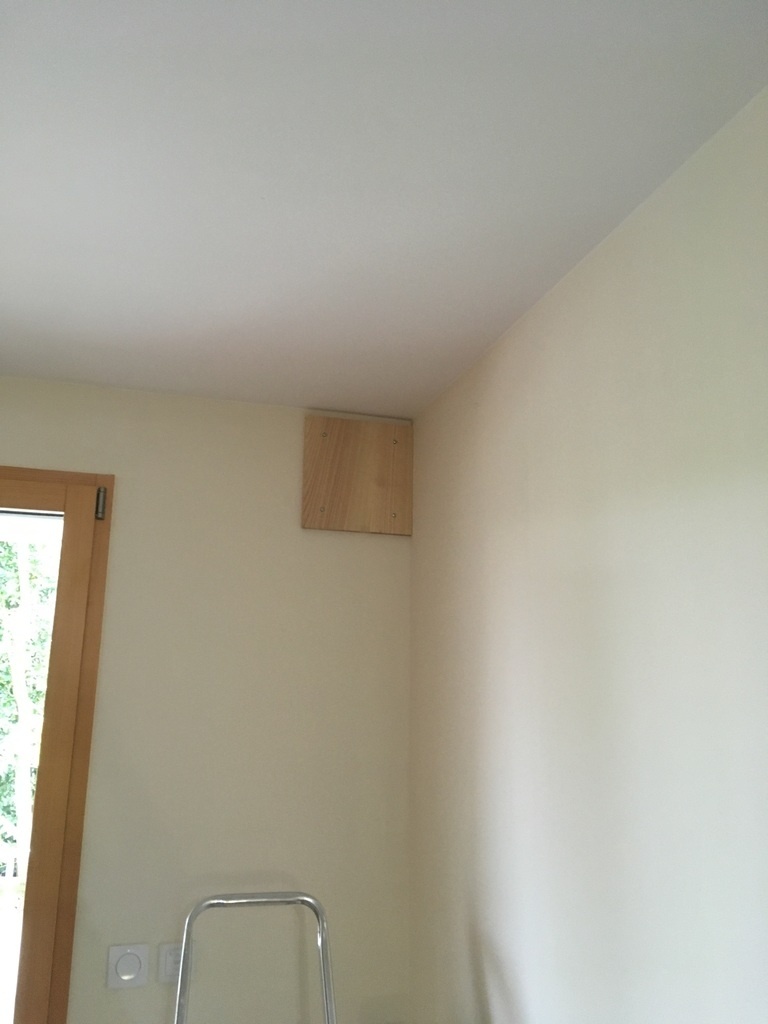

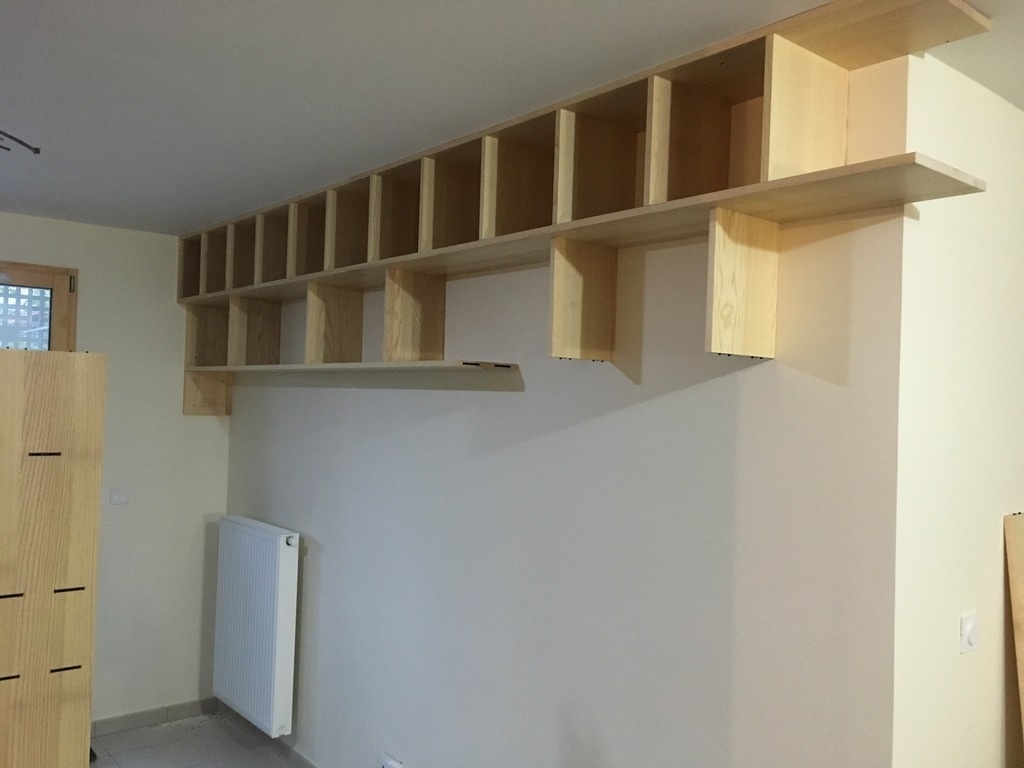

Première étape, première planche fixée au mur et au plafond ...

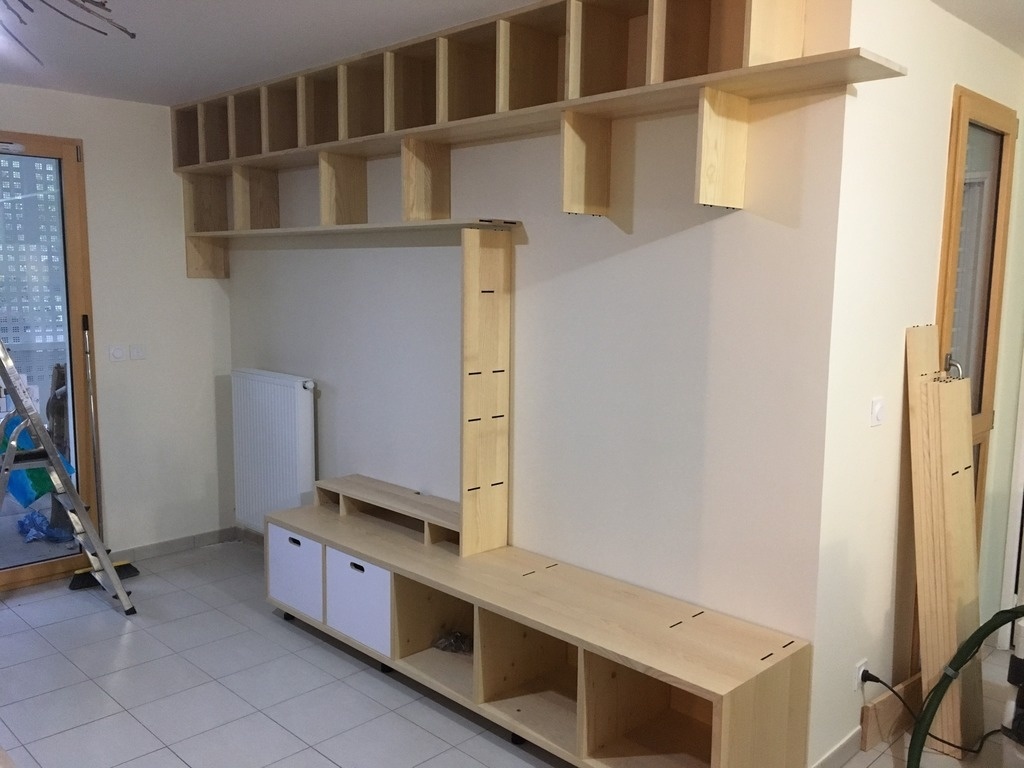

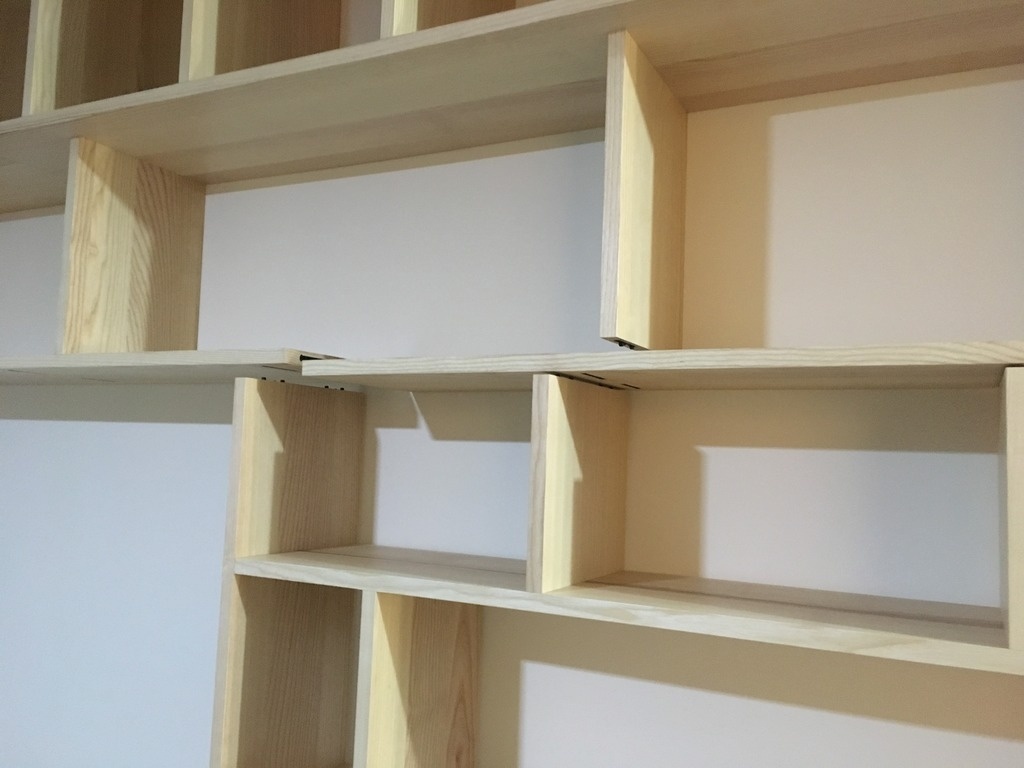

Et la dernière planche qui va assembler le tout ...

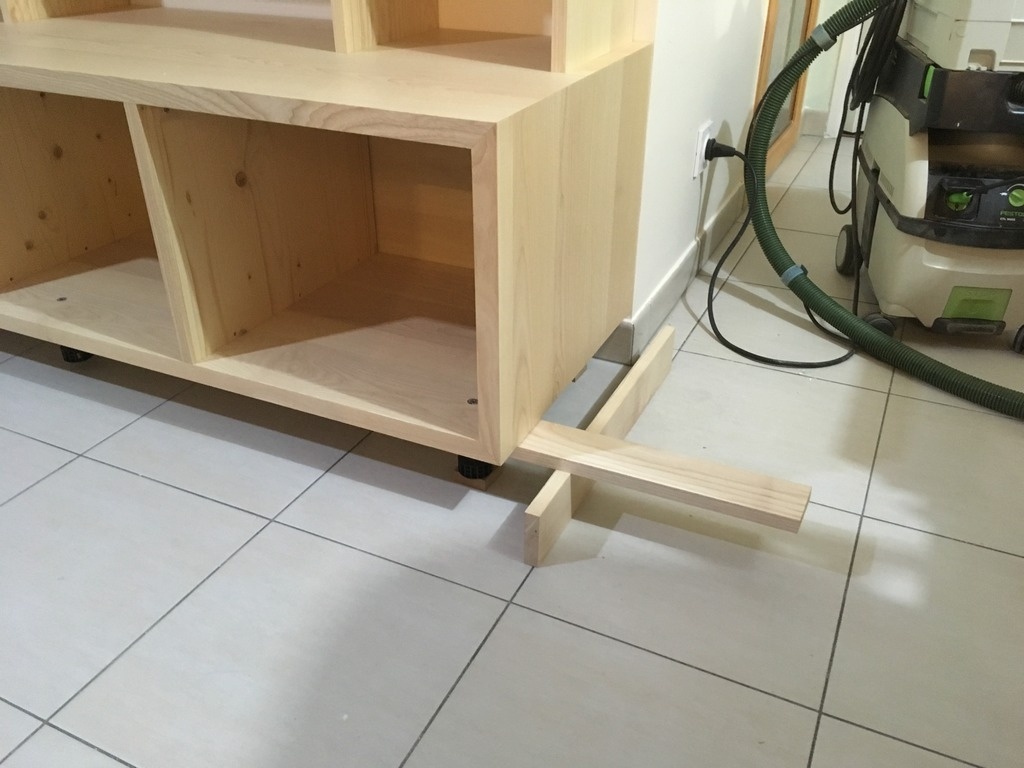

S'en suit un petit jeu de force pour relever le bas du meuble (env 90kg) jusqu'au contact ! Et tout ça d'un seule main pendant que l'autre ajuste les pieds.
La magie du bras de levier !

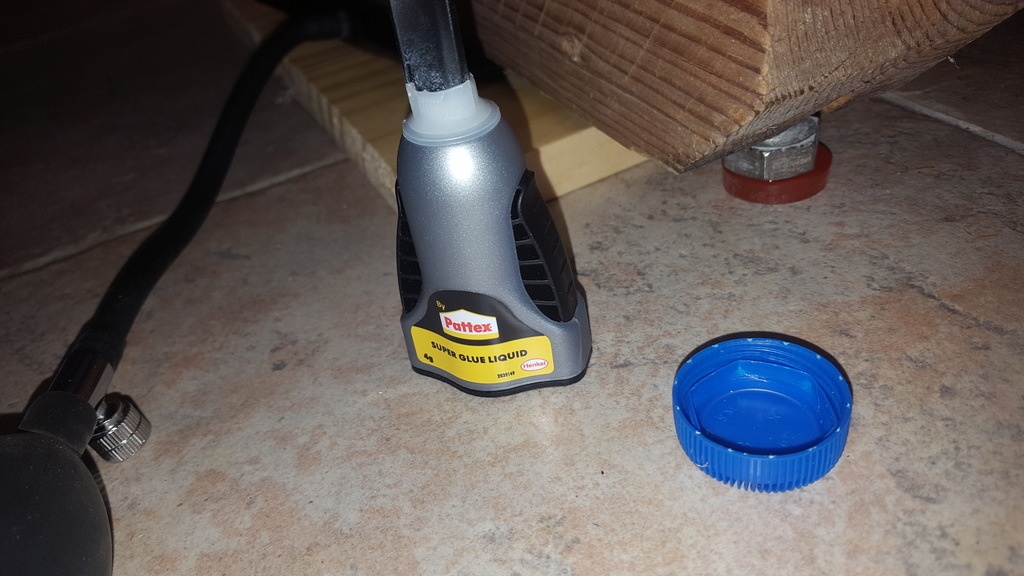

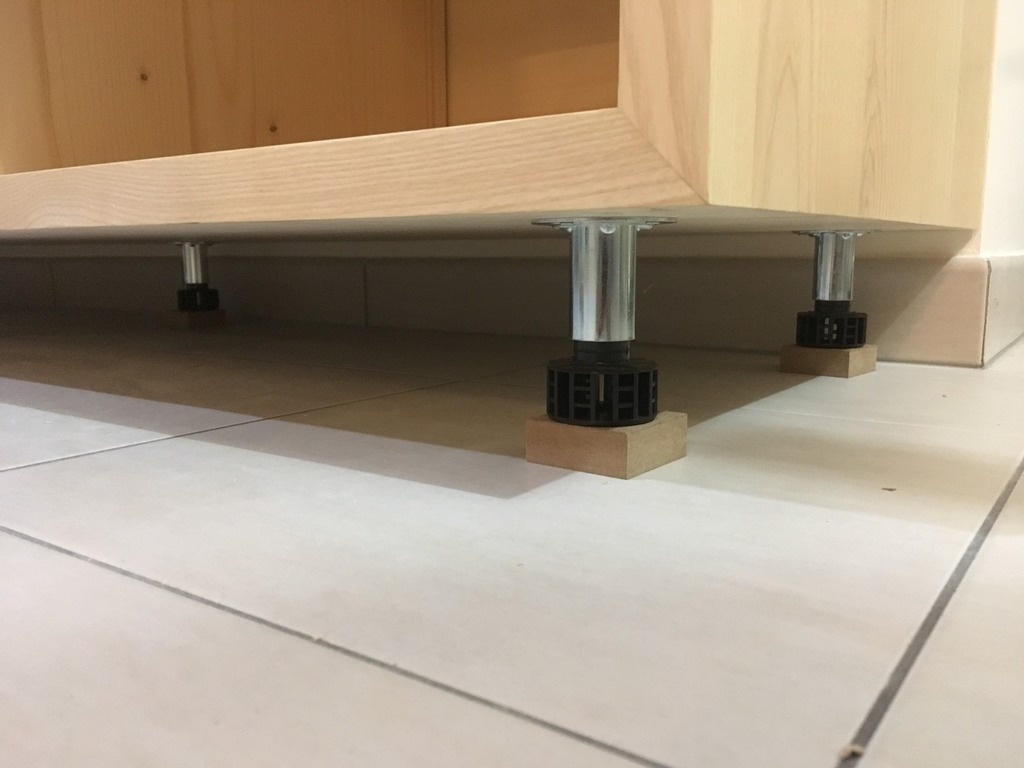

Et au verrouillage de la position avec les pieds réglables...

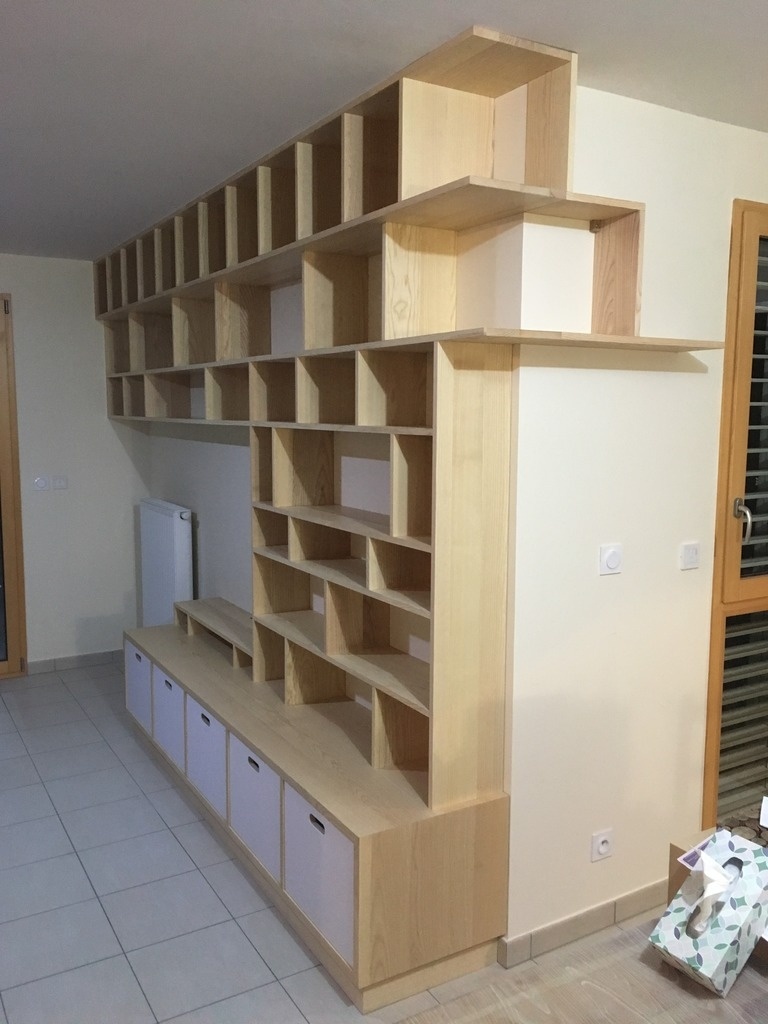

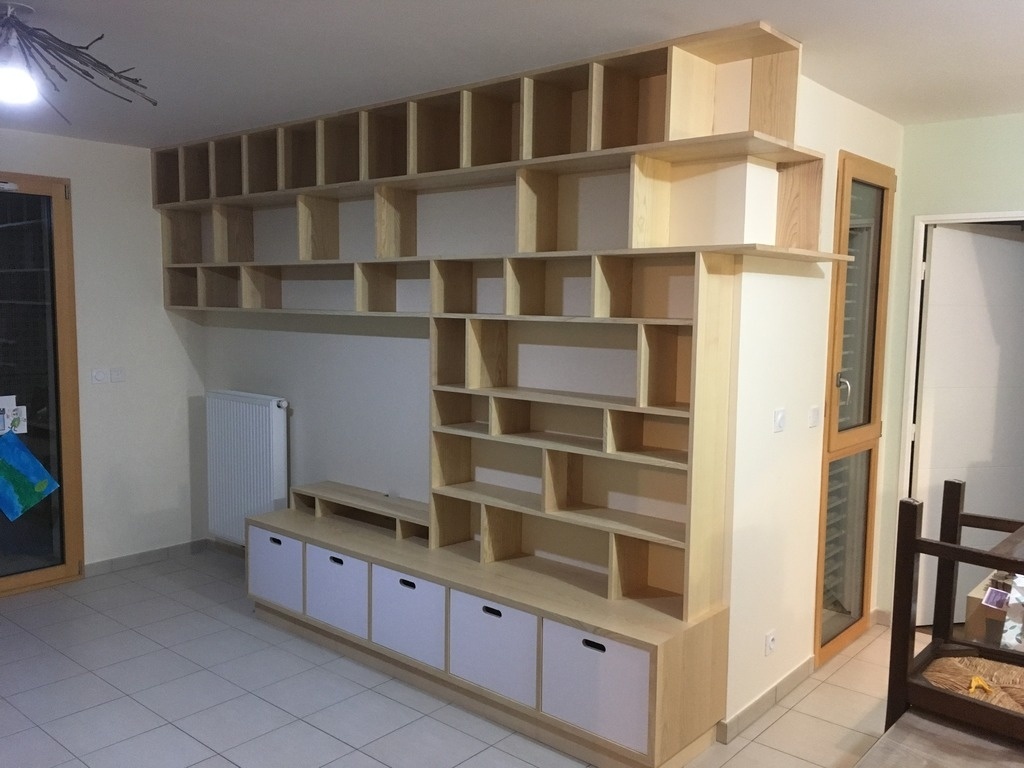

La recoupe de la plinthe viendra finaliser tout ça ... et voilà !

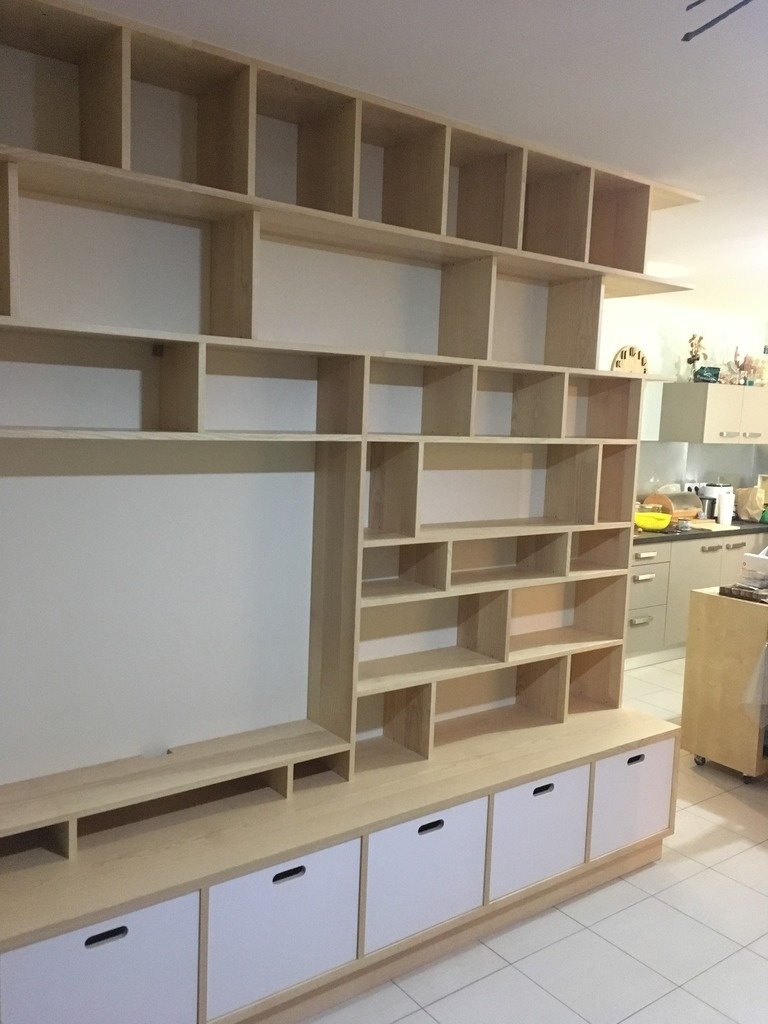

Bienvenue à toi belle bibliothèque 😉 !


Bon, je sens que certains d'entre vous sont un peu sur leur fin et en veulent un peu plus, non ?
Alors voici ma petite astuce pour poncer les chants sans y passer le nuit ...

Blocage d'une série de pièce de même largeur sur la table de la dégau avec le guide perpendiculaire ... et hop !
Au préalable, il est pas mal d'avoir chanfreiner pour que ça accroche pas le disque de la ponceuse.

Mis à jour

Publications associées


Discussions

Boris Beaulant  a publié la création "Bibliothèque murale avec banc TV intégré en frêne massif".
il y a 4 ans
Maillien Michael
( Modifié )

tiptop, chouette projet.

Boris Beaulant

Héhé, merci Michael !

Bricolo36
( Modifié )

Bonjour vraiment super réalisation et il n'y avait pas intéret à s'être trompé dans la prise de cotes
Bravo

Boris Beaulant

L'investissement dans un télémètre laser à révolutionné ma prise de côtes :)

JB4WOOD

Boris Beaulant Bonjour Boris, j'arrive avec 1 an de retard mais je voulais savoir quel mètre laser tu possèdes et quels paramètres il doit avoir pour être efficace dans de l'agencement de ce type. Merci d'avance.

Boris Beaulant

JB4WOOD j’ai un Bosh bleu qui fait aussi inclinomètre. Mais un truc qui mesure seulement suffit :)

Didier
( Modifié )

Sacré chantier !
Commencé le montage par le haut , c'est original. C'est un bon test pour les fixations dans le mur;)

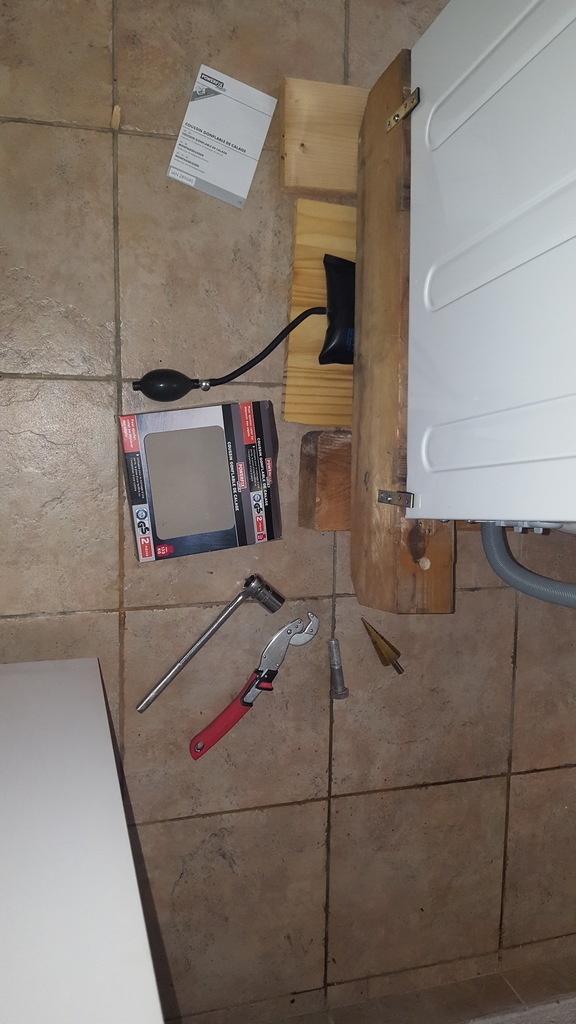

Pour soulever, il y a aussi la magie des coussins gonflables. Je m'en suis servi cet été pour soulever une machine à laver et un sèche linge superposés.
Le but était de percer pour visser des pieds réglables par dessous.
Hasard du calendrier, tu pourras en trouver lundi chez Lidl.

Boris Beaulant

Le petit coussin doit quand même être plus cher que les deux planchettes :)

Didier

8€ les deux et il te faut quand même des chutes pour caler...
Ce n'est pas LA solution universelle, mais tu peux les glisser dès qu'il y a quelques mm, soulever à plusieurs endroits tout en ayant tes mains et tes pieds dispo pour le reste 👐

ced21
( Modifié )

+1 pour le coup des coussins gonflables (offers.kd2.org.../fr/lidl/pfWwq/)
C'est le genre de truc qu'on achète en hésitant en disant que ça doit être un peu gadget et au final, ça s'avère bien pratique, voire carrément salvateur dans certains cas.
Le principal avantage que j'y vois par rapport aux 2 planchettes, c'est que le réglage se maintient (pas pendant une semaine non plus je pense).

Romaindesbois
( Modifié )

Jolie projet, bravo👍

Boris Beaulant

Merci Romain.

Rbricoletout
( Modifié )

Beau travail, et original le montage par le haut, Bravo !

Boris Beaulant

Vive le clamex :)

sylvainlefrancomtois
( Modifié )

ça claque !!!!!!!!

Boris Beaulant

Héhé, merci Sylvain.

Aurélien 34

Beau travail! J'aime bien le retour sur le mur d'à côté, c'est élégant sans surcharger visuellement l'ensemble. Ca rend les mesures encore plus cruciales, par contre!
Chez moi, tu te serais amusé: sol pas droit, plafond pas droit, murs pas droits et bombés, et angle du mur pas à 90° (maison de village dans un virage).
Ça me sert d'excuse pour tous mes travaux approximatifs ;-)

Thibault Jehl
( Modifié )

Beau projet ! Tous ces efforts a cause d'un maudit radiateur! En voila une bonne raison d'envisager le chauffage au sol...

Boris Beaulant

Arf, c'est vrai que c'est pas le truc le plus esthétique un radiateur ...

Mike0411
( Modifié )

Bel accouchement 👏🏻👏🏻😊

Boris Beaulant

Il a fallut pousser quand même ...

Kentaro
( Modifié )

Joli design, belle conception!

Boris Beaulant

C'est une conception en tandem avec les clients.

Woodstock
( Modifié )

Super clean ! Chouette boulot ! Cela a fait un paquet de clamex a machiner!😋

Boris Beaulant

Hmm, oui, y a 200 clamex, donc 400 usinages ...

Leon
( Modifié )

frêne et triplis épicéa ? ça ne se voit pas trop une fois les livres en place, malin !

Boris Beaulant

Le 3 plis épicéa est juste pour les montants intérieurs du placard. Tout le reste est en frêne massif.

Palissandre
( Modifié )

Très épuré trop à mon goût mais ces là mode du moment par contre je plains le peintre qui vas devoir s occuper de la peinture dans le fond des niches un jour

Boris Beaulant

par contre je plains le peintre qui vas devoir s occuper de la peinture dans le fond des niches un jour

Haha, si il a une clef 6 pans et un tournevis torx, il peut tout démonter, faire sa peinture et tout remonter :)

Padou

C'est pas les Shadoks qui construisent leurs maisons en commençant par le haut ?

Termite

Simple, sobre, original...du Boris quoi... Bravo c'est très beau et le frêne est vraiment un joli bois.

titie3325
( Modifié )

superbe... j'en rêve!!! pour le moment on a récupéré un meuble ikéa qui fait office de... mais ca n'a pas le meme charme cependant ca dépanne...
Tu n'as mis que des clamex sur les assemblages ? pas de vis ou de domino ?

Boris Beaulant
( Modifié )

Merci !
Oui, que du clamex.
Il y a une petite dizaine de dominos par endroits quand il n'y avait qu'un seul clamex pour aligner.
Masi pas de vis.

Sebg15
( Modifié )

Très très propre, originale de commencer la pose par la partie haute!!
A la Zéta, j'ai un projet de bibliothèque justement à réaliser prochainement j'ai opter pour le système domino car je n'est pas la zéta!
Toi qui à les deux laquelle me conseillerais tu pour un projet en 3 plis?

En tout cas Bravo.

Boris Beaulant

Toi qui à les deux laquelle me conseillerais tu pour un projet en 3 plis?

Les machines sont complémentaires. Si tu veux pouvoir monter vite et bien sur place. Zeta (ou le système domino démontable)

Si tu colles : Domino (c'est moins cher que les Tenso)

GRBOIS

Super projet, belle mise en œuvre !!!
Bravo et chapeau l’artiste.

woodworker710
( Modifié )

Superbe réalisation, j’ai tjs autant de plaisir à voir ce que tu fais. Frêne massif ou ctp et placage frêne ?

Boris Beaulant

Hehe, merci !
Frêne massif (je crois que c’est écrit dans le titre :) )

woodworker710

Oups il était un peu tard quand j’ai lu l’article, j’ai même pas vu le titre . Bon copeaux

Jalma

j'avais pas fait gaffe qu'elle était presque suspendue en quelque sorte
Super bien vu !!

Luciole59
( Modifié )

Bravo pour ce meuble... C'est vraiment chouette.

Petite question sur le processus de fabrication. Sur un projet comme celui-là, est-ce que tu fais un montage à blanc total du meuble? Ou le boulot préparatoire sur sketchup + l'expérience suffise à ne pas avoir de mauvaises surprises?
😁

Boris Beaulant
( Modifié )

Merci 😊

Je fais un montage à blanc au sol (à l'horizontal). Dans le cas de ce meuble, sans le mur, il ne tient pas.
Mais y a beaucoup de soucis qui sont levés par un gros travail en amont sur la modélisation des murs à la bonne côtes dans SU.

Luciole59

merci pour les infos. C'est un peu ce que je pensais. L'importance de la prise de cotes et de la conception DAO 😅

J'ai encore du taff 😋

pierresxb
( Modifié )

Très beau rendu ! 😀

Il n'y a manifestement pas de fond, quelle fixation au mur as-tu utilisée ?

Boris Beaulant

Merci,
Les planches du haut et du côté sont vissées dans le mur. Et quelques taquets viennent maintenir au milieu.

pierresxb

Merci pour l'info. 🙏
Qu'entends-tu par "taquets" ? Fixés à quoi ?
