kaj

Maillet de menuisier

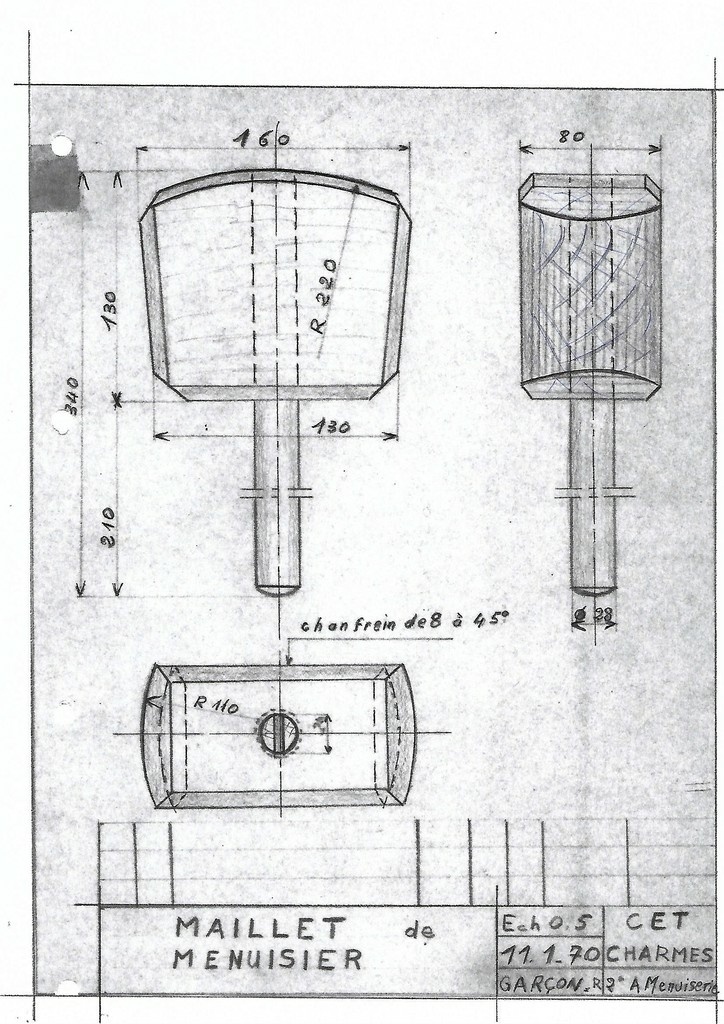

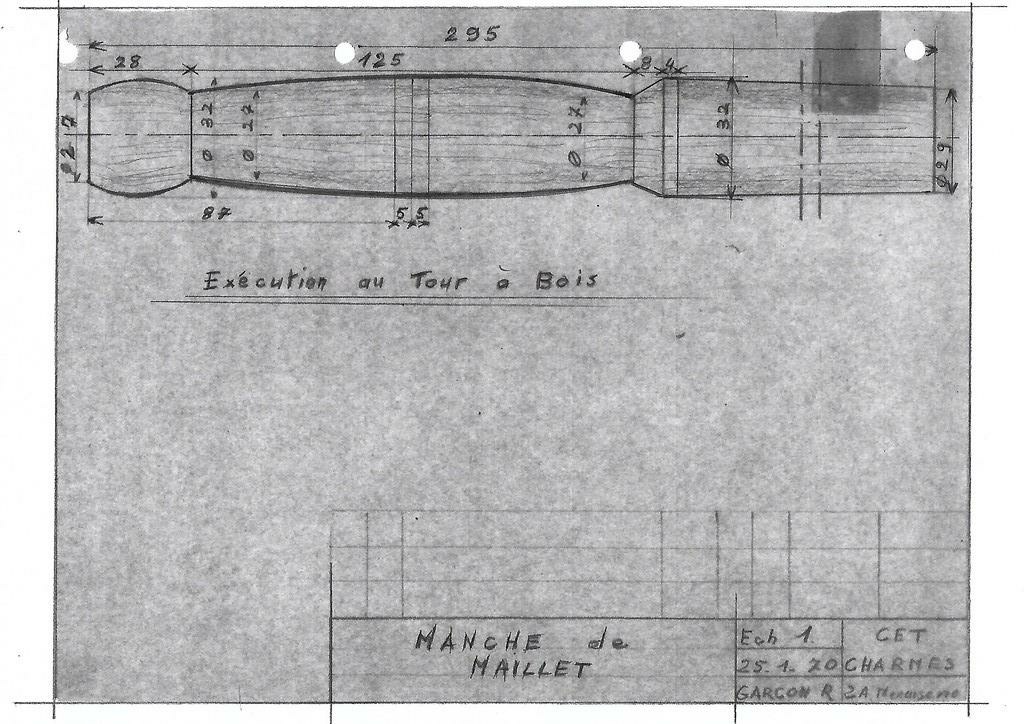

Plans d'un maillet de menuisier et d'un manche exécuté au tour.

Ces plans sont d'un prof de menuiserie de collège d'enseignement technique en 1970 au programme de deuxième année CAP.
Je vois beaucoup de maillets passer et je pense que ça peut servir.

Mis à jour

Publications associées


Discussions

kaj a publié le plan "Maillet de menuisier".
il y a 9 mois
Jean Galmot
( Modifié )
kaj

Merci

dneis
( Modifié )

Enfin un plan de maillet sérieux et sourcé !

Quelles sont les essences conseillées pour la tête et le manche ?

Perso, je préfère un manche de section rectangulaire. C'est plus de boulot car il faut tailler une mortaise au lieu de percer la tête, mais je trouve que l'on maîtrise mieux l'orientation de la tête.

kaj

le hêtre pour la tête et du frêne pour le manche ( bois qui se tourne bien)

trente six seb

Il est possible de faire un manche rectangulaire avec un tenon rond tourné 😉

kaj

trente six seb c'est possible!

dneis
( Modifié )

Mais avec un emmanchement rond un perd l'avantage de pouvoir faire une mortaise légèrement "conique" pour accueillir l'expansion de la tête du manche avec les coins. Photos ici, ce sera plus clair...

trente six seb
( Modifié )

C'est pas grave, on rajoute un engrain.
Ou on fait un tenon conique qui rentre en force (ou les deux).

foal

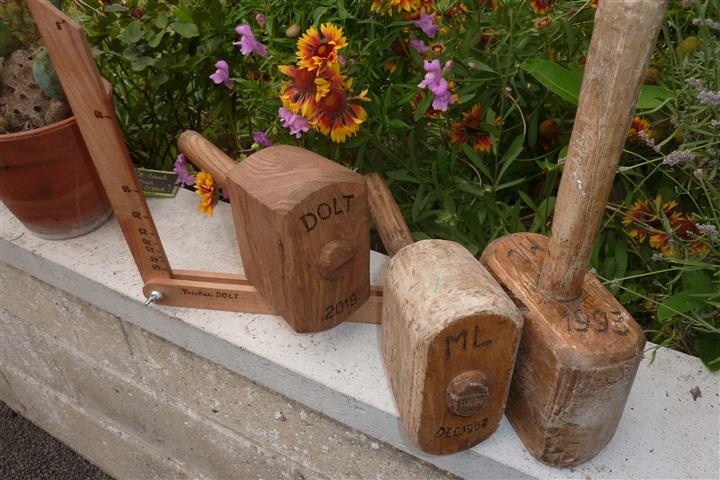

kaj une tête avec de l'orme c"est pas mal!

sylvainlefrancomtois
( Modifié )

ça rappelle des souvenirs , nous avions eu le même a faire avec manche tourné a la main !

nous avions aussi un trusquin à faire !

kaj

Je sors les archives

reve
( Modifié )

Avez vous remarqué les dates des plans! les 11 et 25 Janvier 1970 tombent un dimanche..........

kaj

Les profs font leurs documents le Dimanche, bien vu!

sanglier
( Modifié )

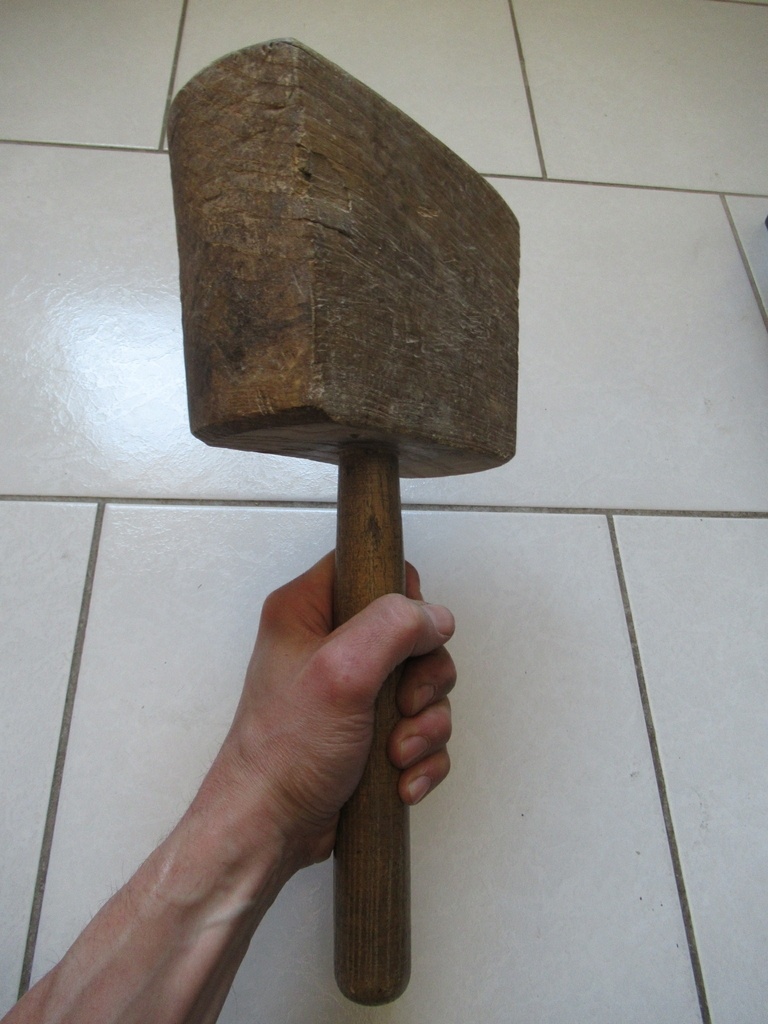

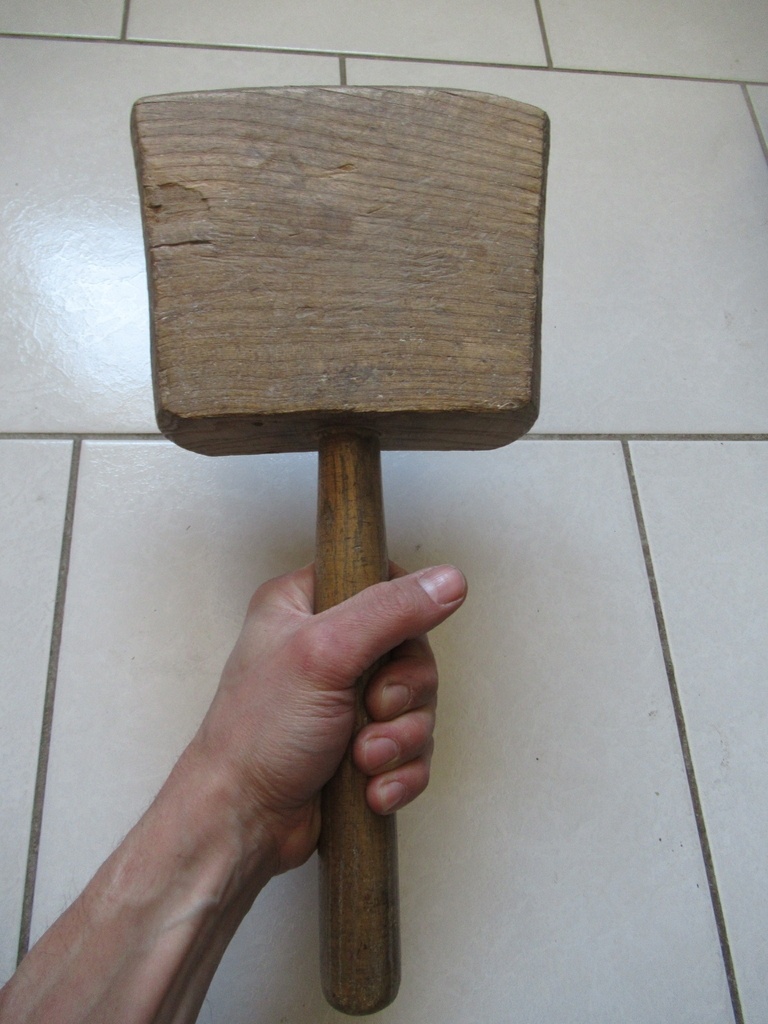

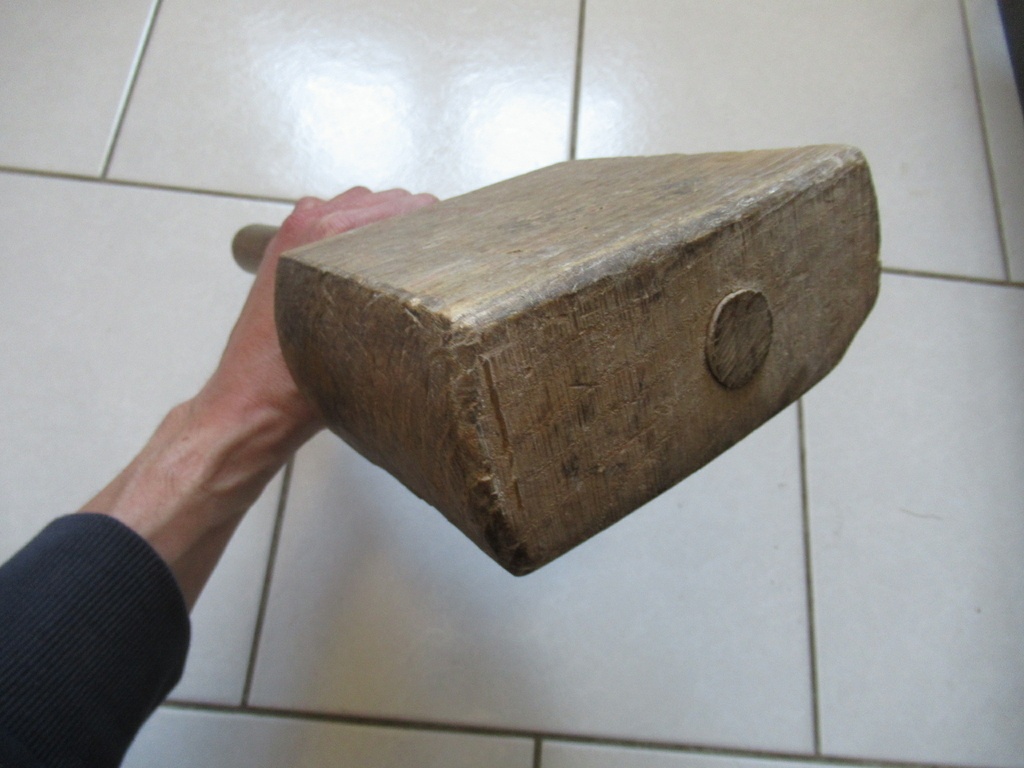

un vrai avec faces de frappe bombées pas un maillet de vitrine en 3 épaisseur

kaj
( Modifié )

Merci, c'est un plan qui peut être copié sans modération.

sanglier

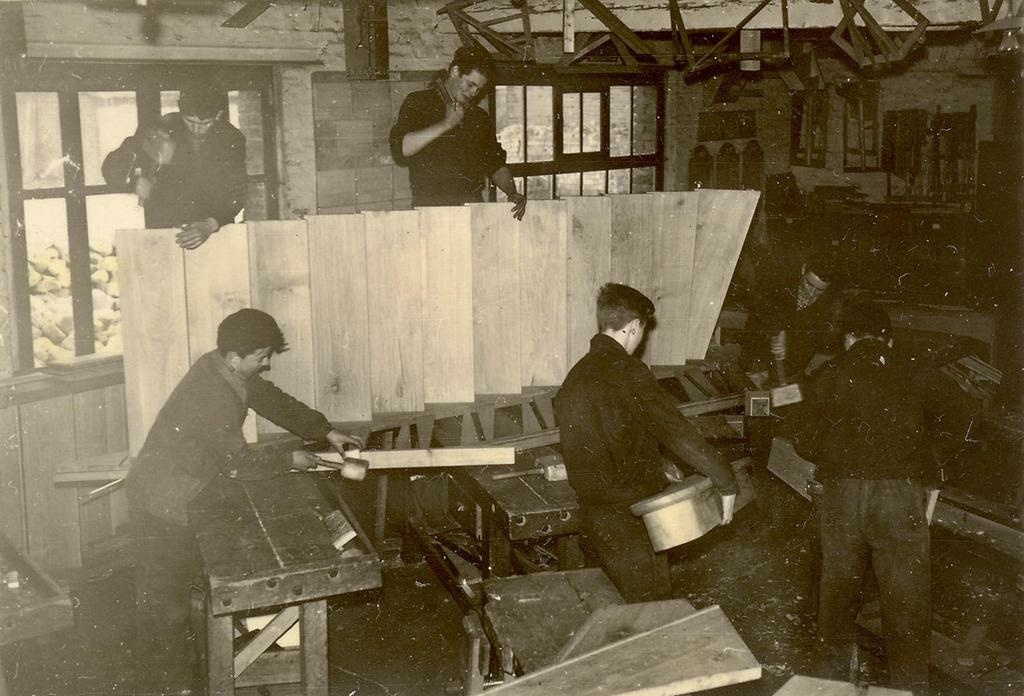

kaj photo de 1959 3 vrais maillets sur la photo (atelier charpente de centre d'apprentissage)

dependancesbois
( Modifié )

super ! n'ayant pas encore fait mon maillet, je vais m'inspirer de ton plan ! ça m'évitera d'avoir droit au "maillet de vitrine" !!!! 😜

kaj
( Modifié )

dependancesbois vas y copie , il est là pour ça!

mdesoulle
( Modifié )

ça y est imprimé reste le plus interressant la fabrication

kaj

Super, il va y avoir des semblables!

foal

Aoh! Sanglier,1959 ,une super année! celle du CAP!😄

sanglier

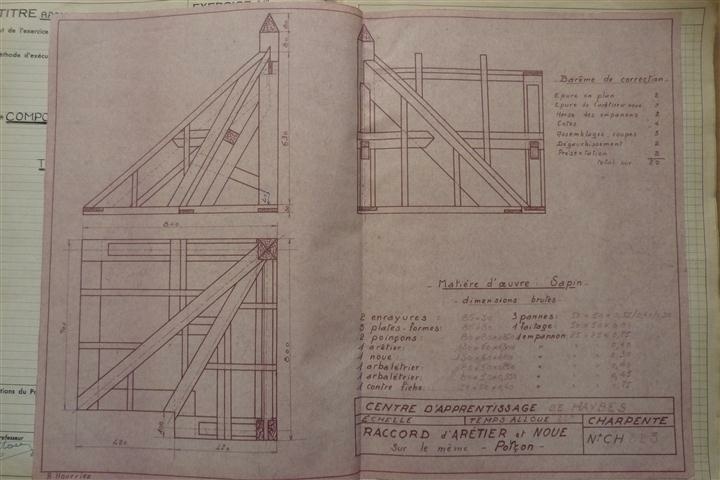

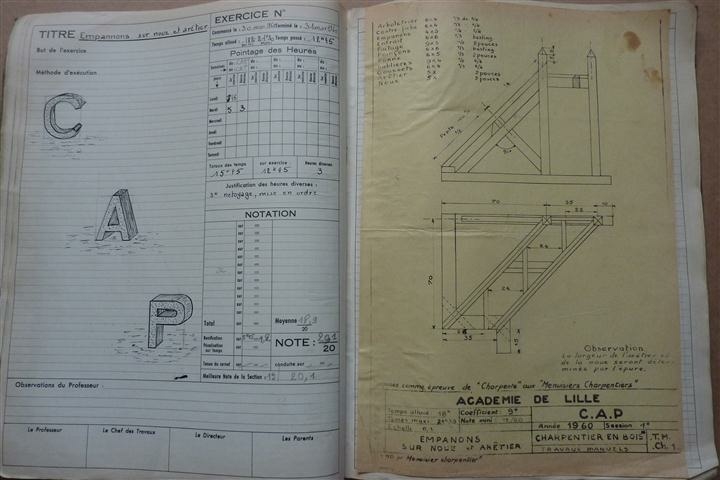

foal non c'etait mai 1960 ..sur la 1ere photo j'etais a coté du prof.. la 4è photo est la composition trimestrielle de 2è trimestres de ma 3èannée scolaire de centre d'apprentissage du bàatiment peu de materiel installé dans les ruines d'une vielle ardoisiere desafectée travail aux peu de machines interdit travail sur bois brut de sciage .. piquage des bois sur epure des assemblages au fil à plomb .. des souvenirs ...

foal

sanglier alors ,je suis l'ancien! mais c'était ébénisterie pour moi.😊

dependancesbois

J'ai repris le dessin du maillet à l'échelle 1 avec les côtes inscrites et l'angle de la tête me parait grand par rapport au plan (10°). c'est bon comme angle ou trop fort?

Danialsace

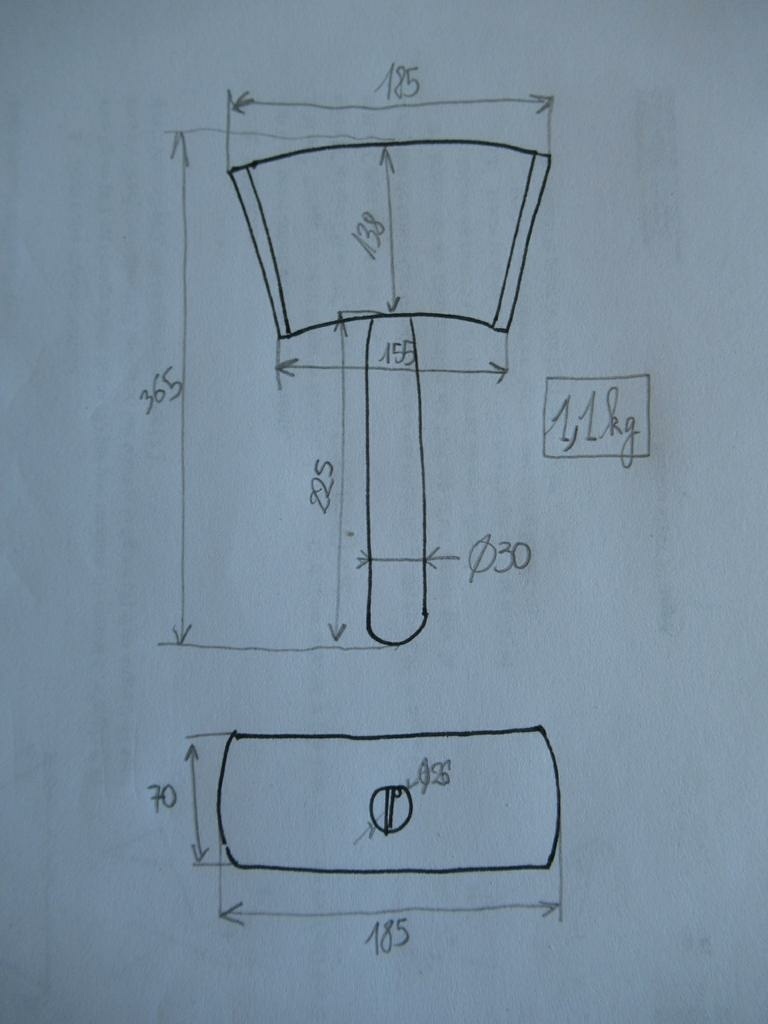

Ouahou !!! ça c'est du maillet ! combien pèse-t-il ? en hêtre je présume ?

jonwood

que de souvenirs ! moi je l'ai réalisé en orme 13 ans plus tard !
