Mortaisage et tennonage manuel


Après le maillet,

Pas vraiment un plan, pas vraiment un pas à pas.

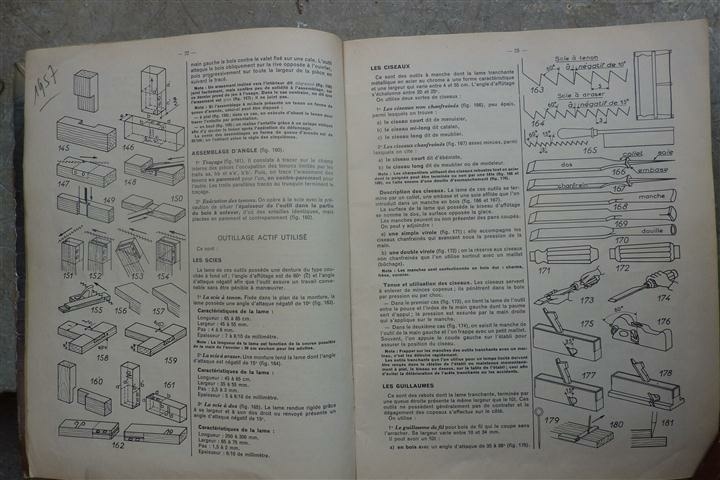

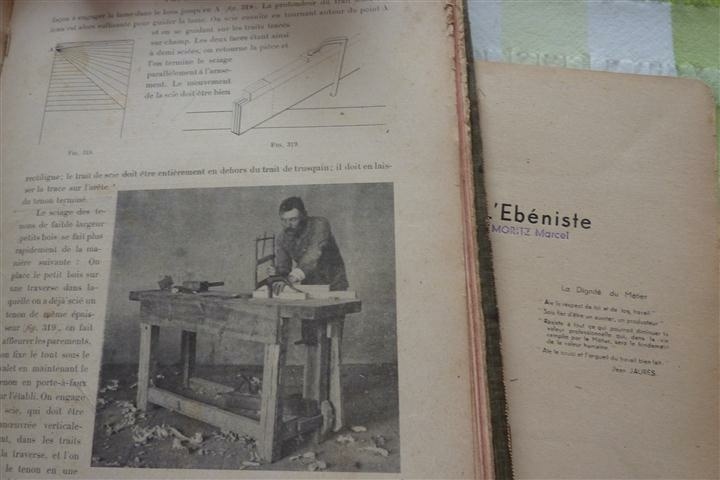

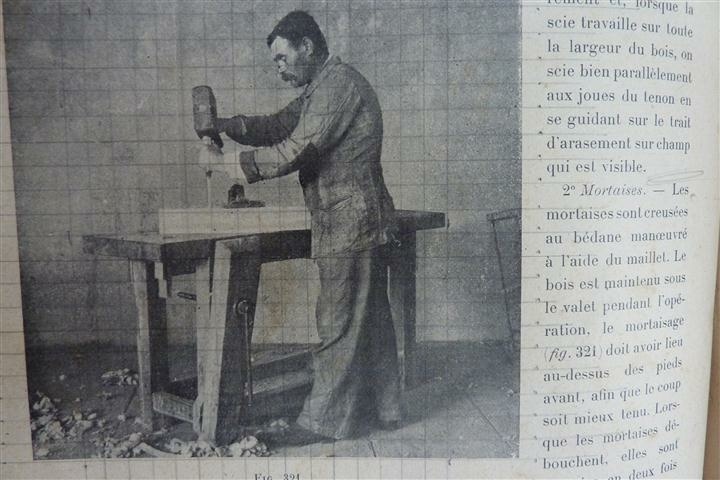

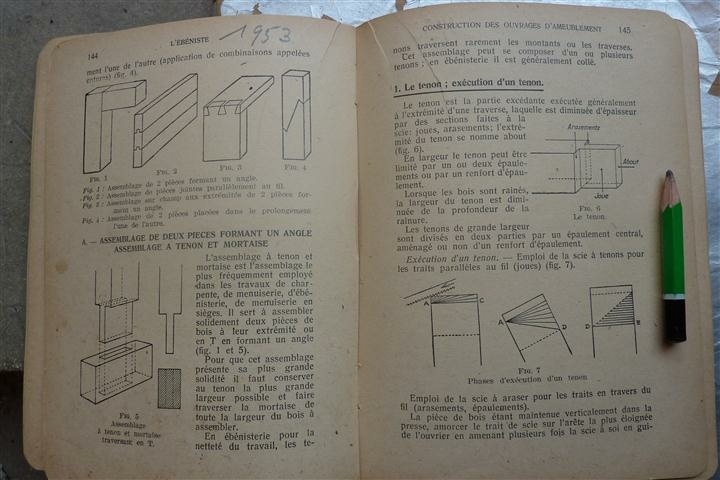

Un petit extrait d'un livre de techno.

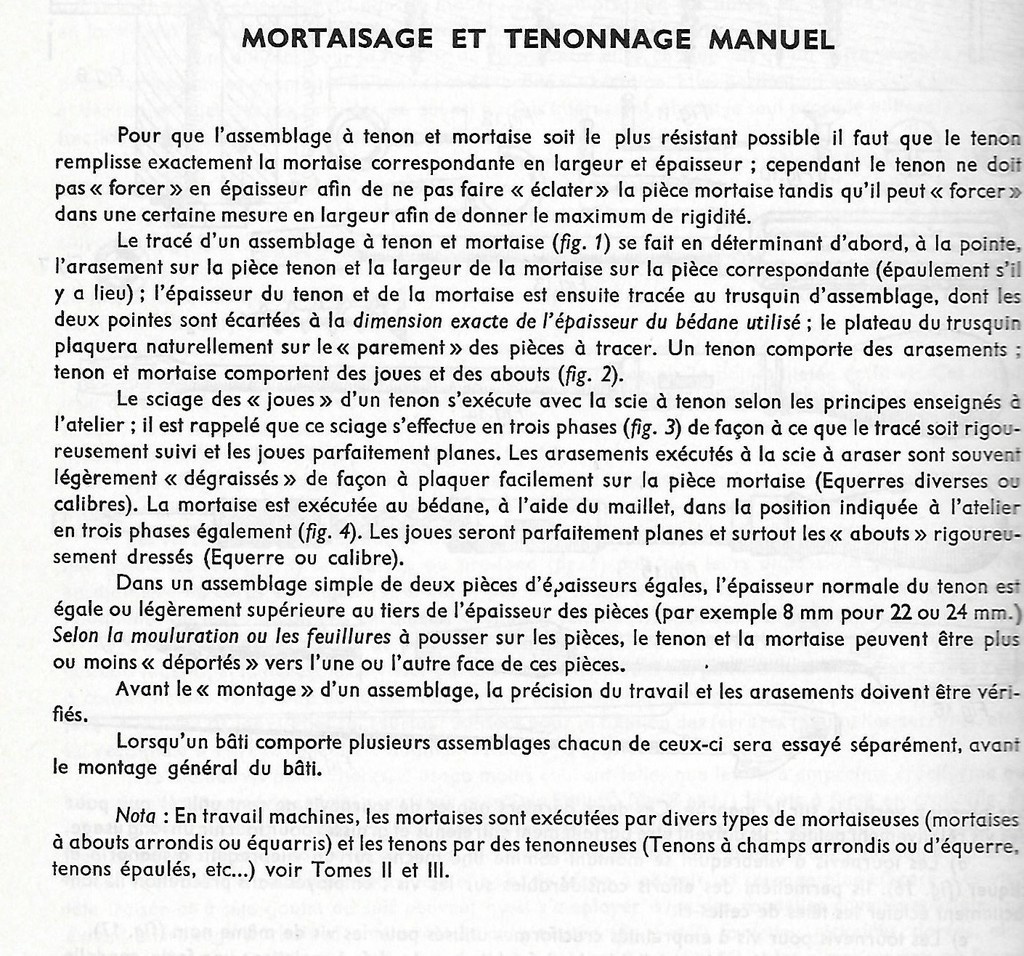

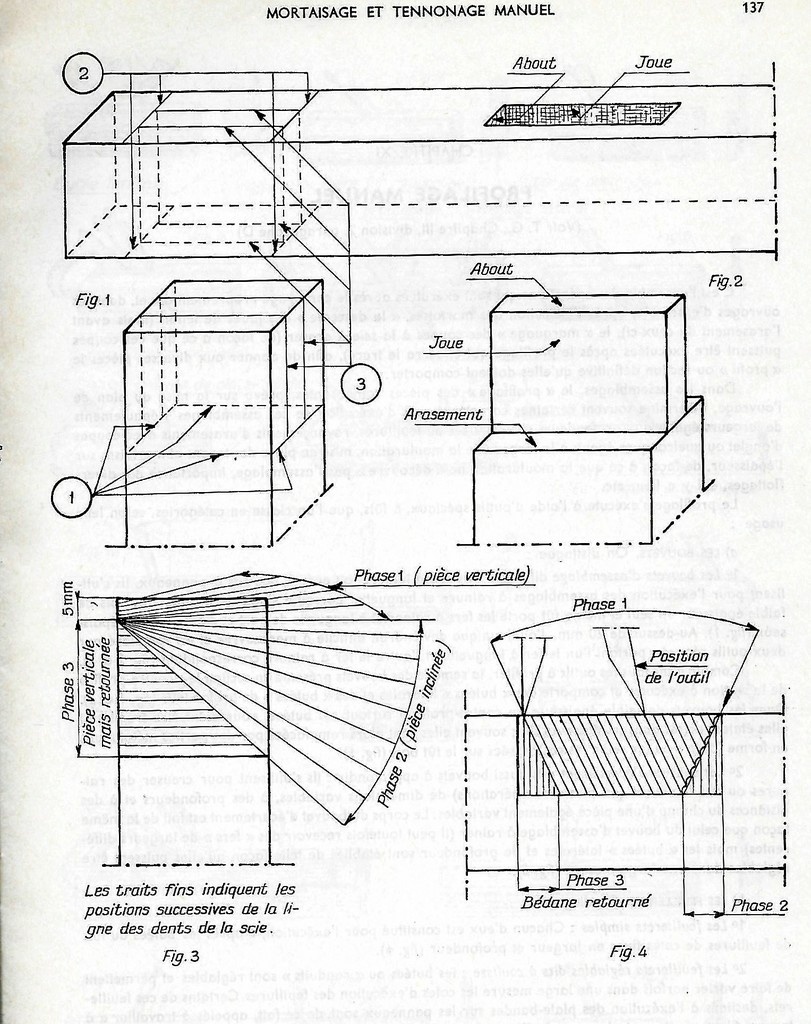

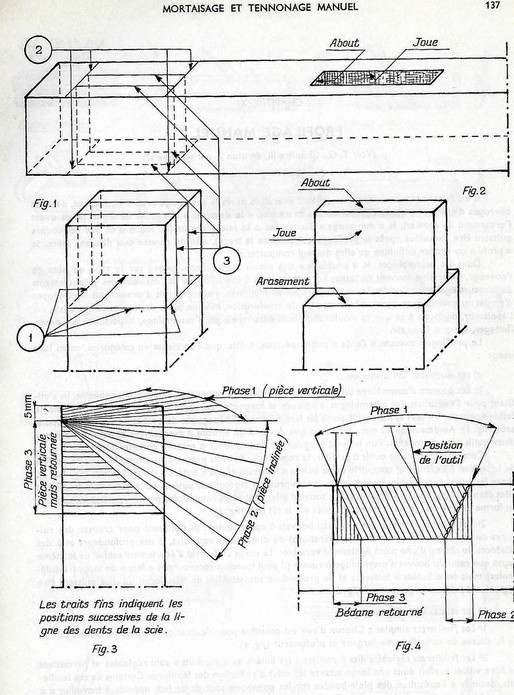

Juste quelques documents sur le mortaisage et le tennonage manuel (pour ceux qui voudraient s'y essayer)

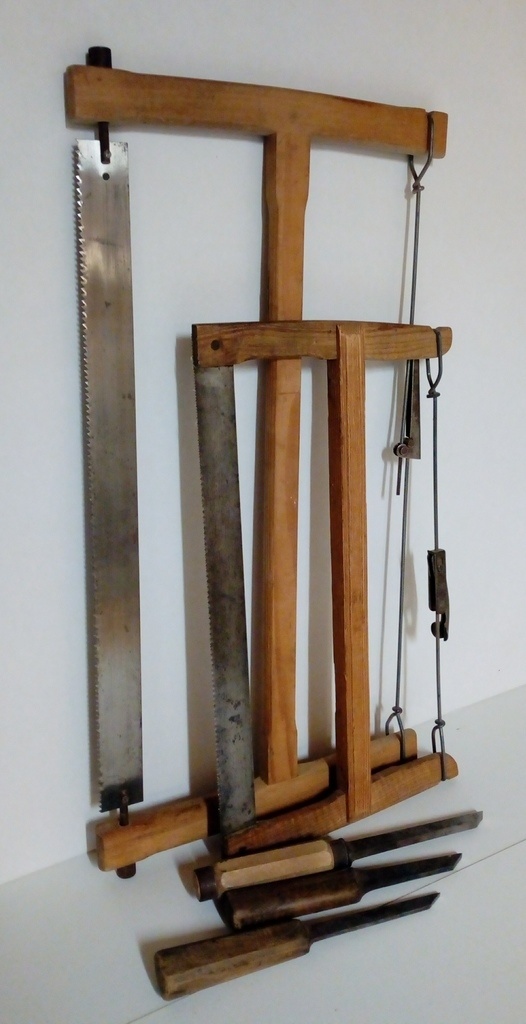

Un bédane, une scie à tenon, une scie à araser.
La mortaise est exécutée en premier au bédane, ensuite les joues du tenon sont sciés à la scie à tenon et enfin les arasements à la scie à araser (pour pouvoir régler le tenon sur la mortaise).
L'ordre d'usinage est également valable pour le travail à la machine.

Mis à jour

Discussions

kaj a publié le plan "Mortaisage et tennonage manuel".
il y a 1 an
trente six seb
( Modifié )
kaj

Retour aux sources

trente six seb

Exactement

executionbois
( Modifié )
kaj

Ça peut servir.

sylvainlefrancomtois

👍

sanglier

j'ai 3 tomes de cette serie mon n°1 est un edition de 1972

sanglier
( Modifié )

des extraits de vieux livres

Erebor

Ah zut je vais pas pouvoir faire ça! Ma moustache est pas assez volumineuse!🤣

kaj
( Modifié )

Erebor tu pourras faire cet assemblage qui te conviendra à la perfection 😆

sanglier
( Modifié )

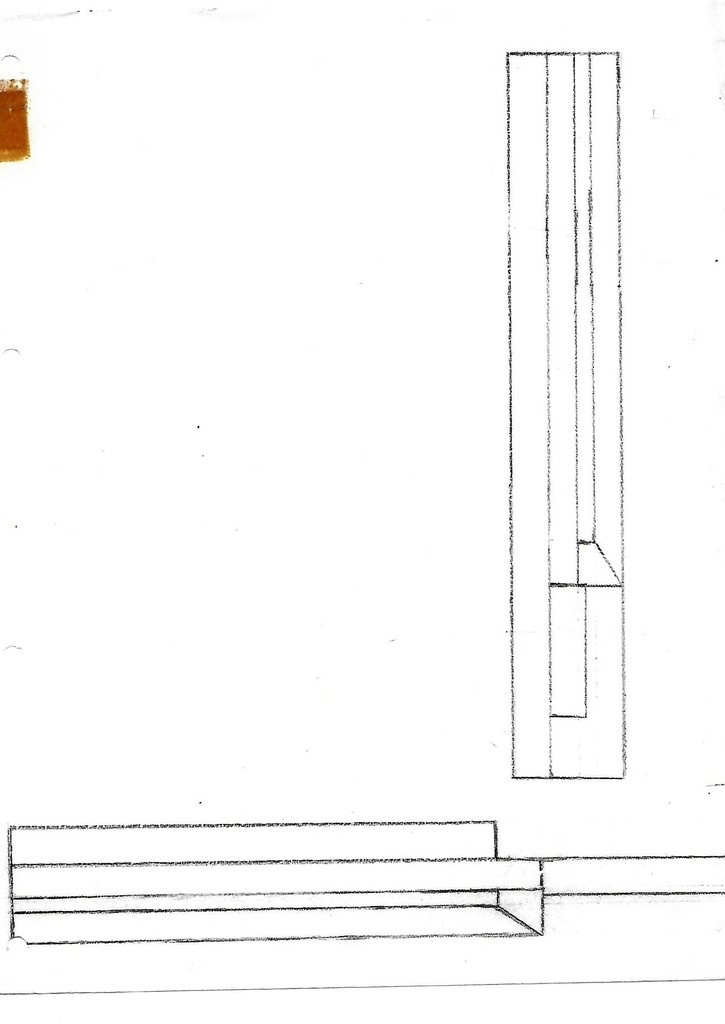

barbe = contreprofil ? mais d'apres dessin onglet possible ?
epaulement 1/3 de la mortaise donc a = b/2

kaj
( Modifié )

sanglier barbe rallongée= ravancement avec coupe d'onglet

sanglier
( Modifié )

kaj donc arasement vertical ravancé comme pour feuillure et coupe d'onglet à l'ancienne

kaj
( Modifié )

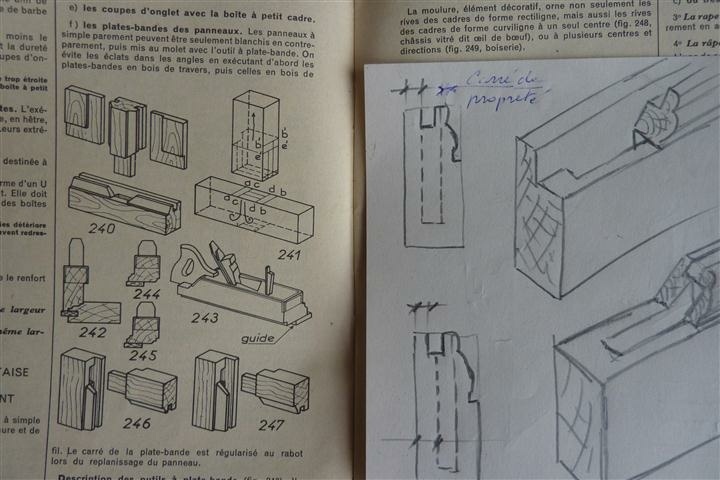

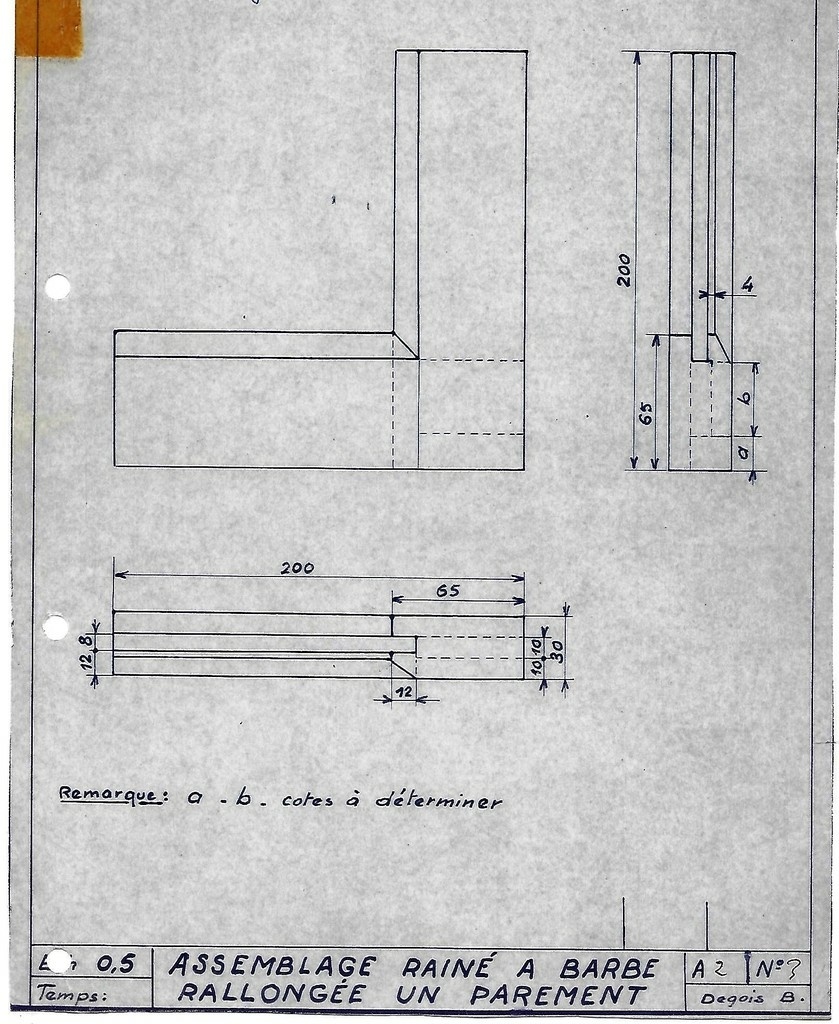

sanglier comme les figures 240 246 247 et le premier exemple en dessin, le deuxième n'a pas de ravancement sur le tenon

Erebor
( Modifié )

kaj effectivement celui là me conviendrai mieux

Niouniou
( Modifié )

kaj on peut prendre ce qu'on veut pour a, non ? 10 ou 15 et b de déterminera ensuite... Ou je suis à côté de la plaque ?

trente six seb
( Modifié )

Niouniou a+b égale la largeur de la traverse - la rainure (soit 65 - 12 = 53).
Puis règle 1/3 - 2/3 soit a = 1/3 de 53 et b 2/3 de 53
a = 17.5 (arrondi) et b 35.5 (arrondi)
(b=2a)

kaj
( Modifié )

trente six seb sanglier Niouniou c'est juste le 1/3 - 2/3 de 53 sont respectés. 17 pour l'épaulement 36 pour la mortaise.

dependancesbois
( Modifié )

vraiment top ce retour aux sources ! va vraiment falloir que je réaffute mes scies à cadre (je sais Erebor ...!!! 😜) et que je prenne des bédanes !
d'ailleurs une 'tite question : quelles largeurs de bédane vous paraissent les plus judicieuses !

sylvainlefrancomtois

8/10/12

executionbois

+1

Erebor

Effectivement je pense que je vais profiter des congés pour faire quelques exercices. Il faut que je remette la main sur mes bédanes depuis mon déménagement je ne retrouve que la 10!

dependancesbois
( Modifié )
foal
( Modifié )

sylvainlefrancomtois j'ai un ciseau bédane de33 Peugeot la lune! c'est très physique à utiliser!😩

rapabois
( Modifié )

Bonjour,
très utile aux débutants –aussi.
Merc kaj

executionbois
( Modifié )

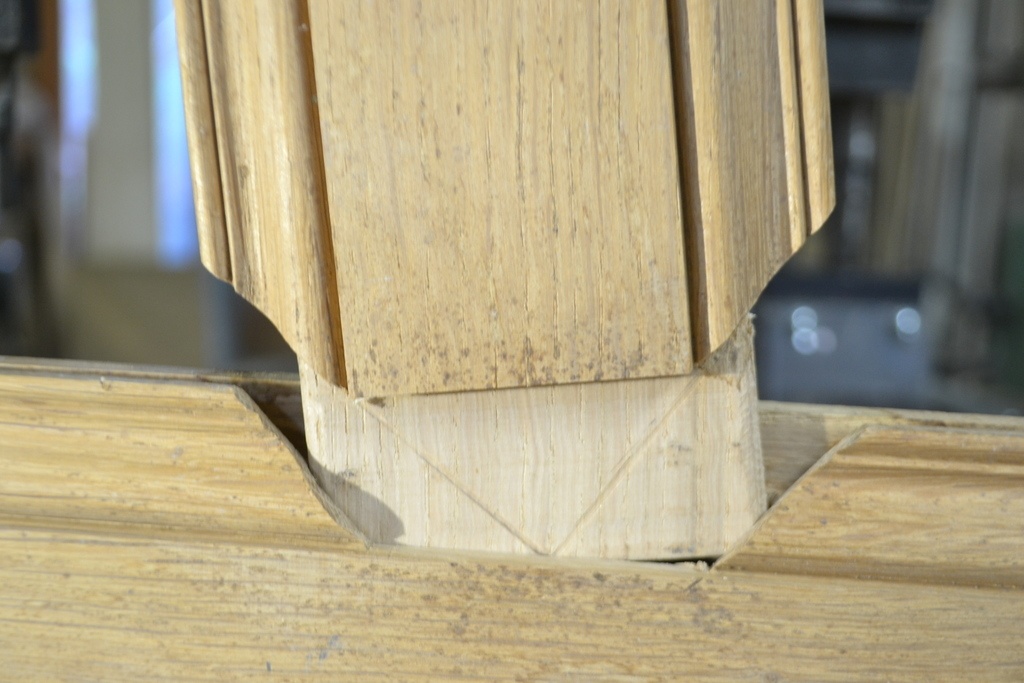

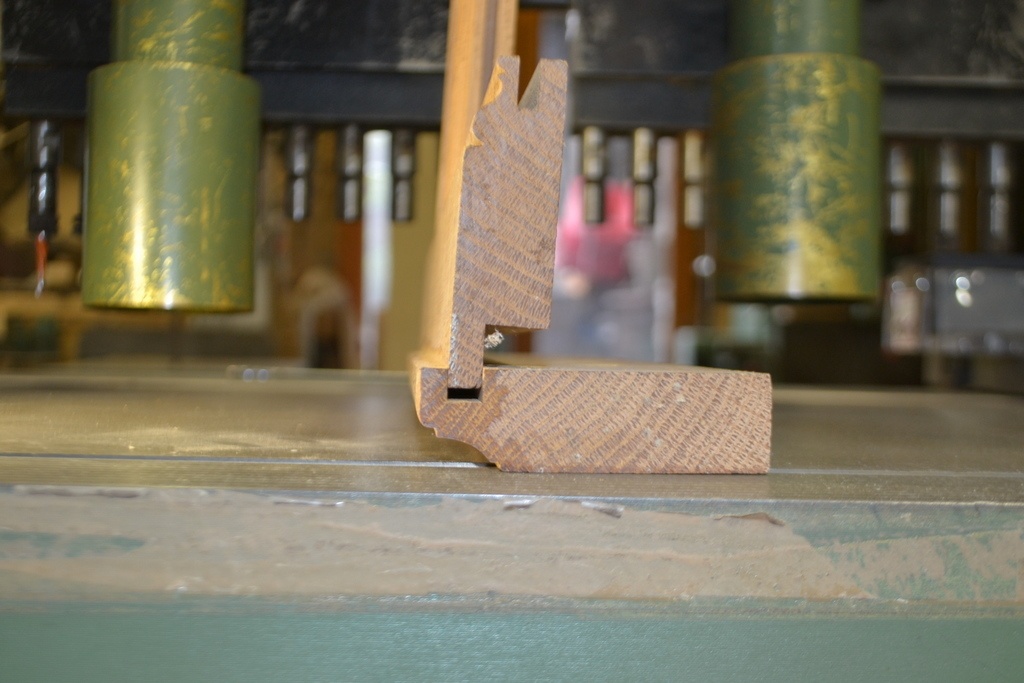

Exemple de réalisation.

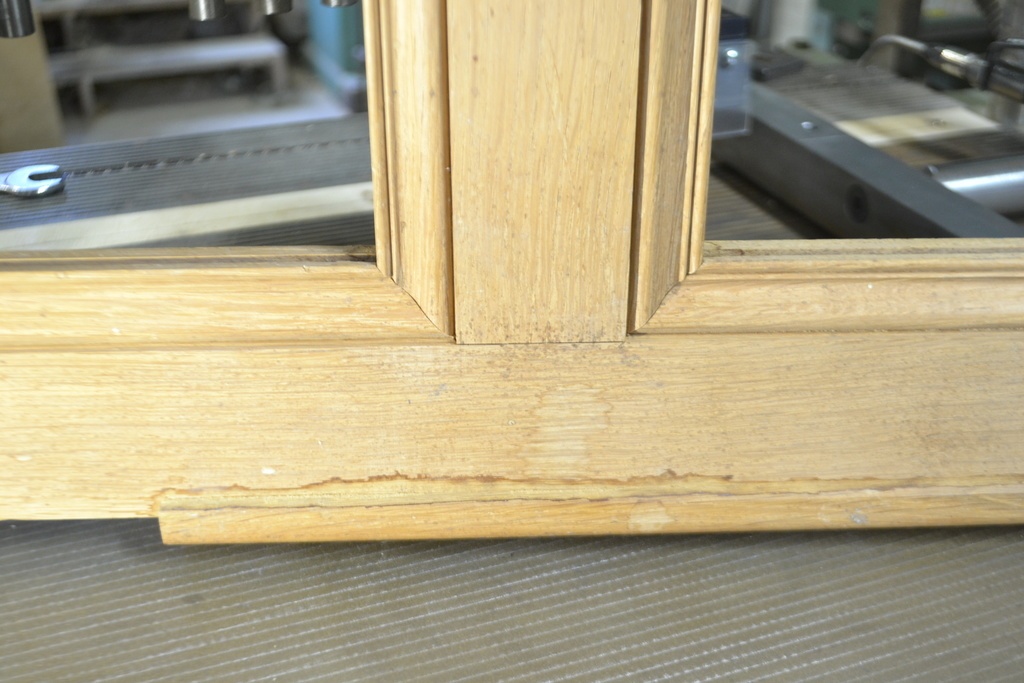

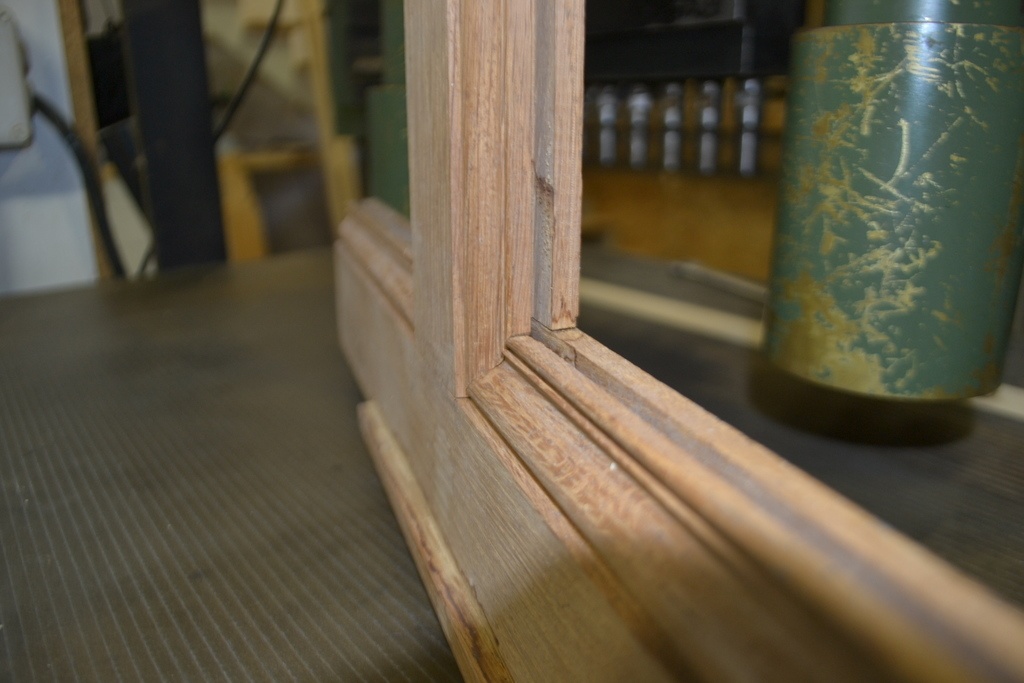

échantillon de chambranle avec ébrasement en panneaux

kaj
( Modifié )

executionbois le parfait exemple

sylvainlefrancomtois
( Modifié )

kaj +1
