Toutenbois

Gabarit à tenon et mortaise


La nouvelle version amélioré de ce gabarit est disponible sur mon site : Gabarit multi assemblages v2.1

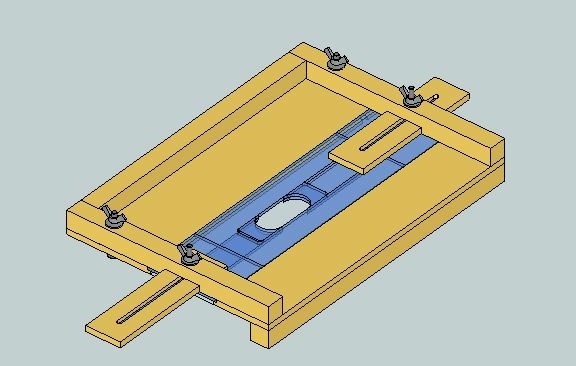

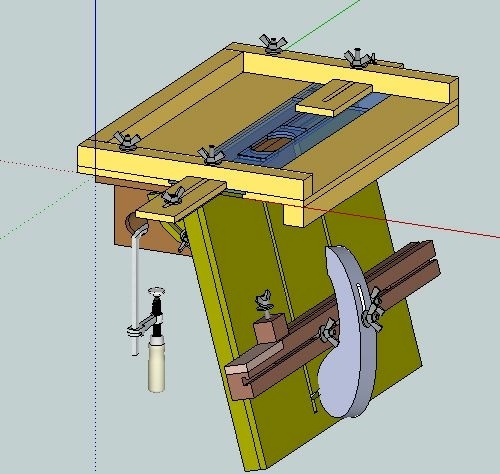

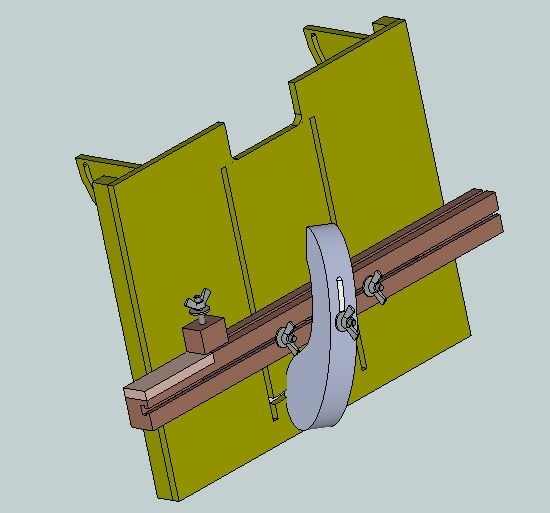

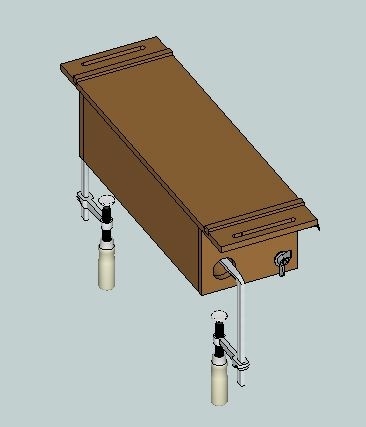

Voici les plans du gabarit qui permet de réaliser des tenons et des mortaises sans changer de réglage. Il utilise le principe du fraisage d'inclusion.
Vu le travail de conception qu'il représente, je dois avouer que j'ai longuement hésité avant de le partager, alors si vous le télécharger ou si vous réaliser ce gabarit faite moi part de vos impressions, de vos améliorations... le partage c'est mieux quand il est réciproque!

Mis à jour

Publications associées


Discussions

Boris Beaulant
( Modifié )

Merci d'avoir fait le choix de le partager.
Très beau boulot de conception. Félicitations !

vinzrider
( Modifié )

Merci pour ton Bijou ;-)

jaberh
( Modifié )

Très intéressant ce gabarit, il me tente bien.
Je ne manquerai pas de donner mon avis si je me décide
à le fabriquer. J'utilise beaucoup ma défonceuse et le principe du
fraisage d'inclusion me plait bien.
Joli travail !

Atelier Alex Design
( Modifié )

Merci de ce partage.
J'ai réalisé ce gabarit et il combine pas mal de possibilités.
N'ayant pas de contreplaqué de qualité suffisante et malgré des épaisseurs plus fortes, je garde un peu trop de souplesse sur les montages. De plus je ne suis pas assez précis à mon sens sur l'usinage du plexiglas. Ayant fait de la mécanique pure sur tour et fraiseuse, je suis un peu tatillon sur les précisions, du coup je suis passé en gabarit métal.
Après je fais surtout des pièces lourdes. Donc je garde ce gabarit pour des montages légers.
Je vois qu'il y a pas mal d'heures de réflexion néanmoins qui sont pertinentes.
Bien pensé ;-)

jchapelle
( Modifié )

Bonjour,
Ce gabarit ne permet que de faire des mortaises/tenons perpendiculaires au chant ?
Avez vous pensé à ajouter une rotation sur la base afin de pouvoir réaliser des mortaises non perpendiculaires aux chants ?

AIRPOPCIE
( Modifié )

Bonjour, je viens de télécharger le plan du gabarit pour Sketchup 2013. Mais il n'y a que la table avant pas le reste... Es ce normal?.. Merci de ta réponse.

Ps: j'ai réalisé un montage en profilé d'aluminium qui permet de faire des mortaises assez longues sur des bois pouvant aller jusqu'à 10000 de section. Je vais le modifier pour faire les tenons inclinables... Je diffuserai dés le tout réalisé.
De plus pour faire une charpente j'ai réalisé des gabarits qui permettent de faire les mortaises (40
120*80) et les tenons associés. A diffuser si quelqu'un est intéressé.
Bons copeaux..

Toutenbois
( Modifié )

Bonjour
sur SU 8 il y a plusieurs onglets avec les différentes vues... pour 2013 je ne sais pas!

AIRPOPCIE
( Modifié )

Merci de ta réponse mais j'ai chargé l'unique fichier dispo pour Sketchup au dessus de ce forum et sous ce logiciel il n'y a qu'un fichier représentant la table inclinable.
Je ne connais pas SU 8. Merci de m'éclairer (en 220v) HI..

Toutenbois
( Modifié )

c'est simplement l'ancienne version

AIRPOPCIE
( Modifié )

Re bonjour, t'es tu inspiré de ce produit?...

hmdiffusion.co...142-p.htm#image

A+

AIRPOPCIE
( Modifié )

ok as tu la nouvelle avec l'ensemble ???
Merci

Boris Beaulant
( Modifié )

Si je peux me permettre d'intervenir, je viens de télécharge le fichier, ouvert avec Sketchup 13 et il y a bien plusieurs scènes avec toutes les parties du gabarit. Serte on arrive sur la tablette mais en changeant de scène, on a le reste.

Toutenbois
( Modifié )

Ah merci !

AIRPOPCIE
( Modifié )

ok ok je ne connaissais pas le principe des scènes sous Sketchup.. Super j'ai appris quelque chose aujourd'hui.. Merci et à bientôt.;

pinblanc
( Modifié )

belle réalisation l'ami

tobalt
( Modifié )

Bonjour,
Superbe réalisation. Moi je dis bravo aussi bien pour la réalisation que pour toutes les explications que tu as partagées.

Toutenbois
( Modifié )

Je vois que ton commentaire à changé tu as donc compris qu'il fallait décompresser le ficheir.

Merci

Didier
( Modifié )

Bonjour,

Tout d'abord, bravo pour ce site que je viens de découvrir.

Je me suis souvent creusé la tête pour la réalisation d'un gabarit pour tenon et mortaise, sans jamais passer à l'acte par manque de temps ou par manque de pépètes pour acheter celui de Leighjig qui me parait être le plus abouti.
Bref, en découvrant celui de Toutenbois, j'ai trouvé l'idée très interessante.
Ce que j'ai du mal à comprendre, c'est le passage du tenon à la mortaise. Le trait de crayon sur le gabarit avant de démonter le tenon est-il suffisant pour positionner la planche recevant la mortaise ?
Les bords sont-ils alignés après assemblage si le tenon n'est pas centré, à cause d'une rainure ou d'une moulure par exemple ?
Je ne remets pas en cause le gabarit, car je pense qu'il suffit de prévoir une sur-longueur, qui du reste renforce l'assemblage jusqu'au collage, je voudrais juste être sûr d'avoir bien pigé.
Merci et bons copeaux

christophe33
( Modifié )

bonjour,
bravo pour les réalisations et le partage
je suis très intéressé par la réalisation de ce gabarit que je trouve génial
j'ai téléchargé Sketchup et le plan ; bravo et merci du temps passé et de la mise à disposition
Soit je suis passé à côté, soit j'ai pas les yeux ouverts mais je ne trouve pas les côtes
J'ai lu que tu indiquer de regarder à gauche du plan mais je ne trouve pas
Merci et bonne journée

Boris Beaulant
( Modifié )

Dans Sketchup, tu as un outil dont l'icône ressemble à un mètre ruban qui te permet de prendre toutes les côtés.

Toutenbois
( Modifié )

Merci zeloko
Je n'ai pas mis les cotations sur le plan, il te faut prendre celles que tu veux

christophe33
( Modifié )

ok merci

virgile51
( Modifié )

bonjour à tous,je suis nouveau dans le domaine.
D'abord et surtout bravo bravo pour ton projet et de le partager aussi gentiment
je viens de charger su8 mais je ne vois que la table avant comme Airpopcie. Quelqu'un peut il m'expliquer comment résoudre ce problème? j 'ai vu le "scene" mais quand je clique dessus :rien.

AIRPOPCIE
( Modifié )

Lorsque tu télécharge, il faut ensuite "dézipper", puis ouvrir le fichier.
Là tu tombe sur la page de la table. au dessus du dessin il y a un bandeau avec des onglets.. "vue d'ensemble, support, support dessus" etc... C'est en cliquant dessus que tu change de scène... voilà..
Bons copeaux.

virgile51
( Modifié )

JE TE REMERCIE POUR TA RÉPONSE RAPIDE;JE VAIS ESSAYER

virgile51
( Modifié )

merci airpopcie pour ta réponse
j'ai bien fait comme tu as dit au début.Mais je n'ai pas trouvé les onglets "vue d'ensemble, support..."
En revanche en cliquant sur "fenêtre" puis "calques", j'ai enfin trouvé mon bonheur!
maintenant au boulot!

apprenti
( Modifié )

Merci beaucoup pour le partage de ce gabarit qui va me faire gagner beaucoup de temps pour les projets à venir.

gilbois
( Modifié )

Je suppose que le génial inventeur de ce gabarit a posté sur youtube.Merci pour cette réalisation!

zzebulon159
( Modifié )

bonsoir ils nous ai impossible de télécharger un plan c'est bien dommage cordialement

zzebulon159
( Modifié )

même comme vous l'expliquer impossible d'ouvrir dommage avec qu' el logiciel peut on l'ouvrir merci

Boris Beaulant
( Modifié )

zzebulon159, je t'invite à regarder cette page.

zzebulon159
( Modifié )

bonjour trop compliquer avec ketchup je prefere winzip mais comme c' est un fichier zip j'aurai preferé je fait extraire et la c'est un fichier skp dommage merci a vous je laisse tomber cordialement

Boris Beaulant
( Modifié )

Winzip et Sketchup sont deux choses totalement différentes.

  • Winzip sert à faire des archives Zip (c'est à dire compresser/décompresser plusieurs fichiers en un seul).
  • Sketchup, c'est le logiciel avec lequel Toutenbois a fait ce plan. C'est un logiciel pour dessiner en 3D. Et donc le fichier du plan, c'est le fichier SKP et c'est un dessin en 3D. Il faut donc obligatoirement que le logiciel Sketchup soit installé sur ton ordinateur pour ouvrir et utiliser ce plan.
sua88

salut
super généreux de ta part et super boulot!
je suis sur le point de construire ton gabarit, est-il adapté pour faire des tenons-mortaises sur des gros tasseaux de bois 100x100 mm ? voir meme mortaise traverssante sur 100 mm ?

Toutenbois

Il faudrait adapter les dimension de la lumière, mais le problème sera surtout de trouver des fraise XXL

sua88

Oui je m'aperçois que pour les fraises sa va etre compliqué et tros cher.
Je vais sûrement faire des tenons -mortaise de 50 mm .
Merci

sua88
( Modifié )

pour en revenir aux fraises xxl, metre une meche a mortaiser hélicoïdale (droite) de 110mm de long sur une defonceuse ; sa peu faire de bon travail ?

Toutenbois

Je ne le ferais pas pour au moins deux raisons :
premièrement ces fraises ne sont pas faites pour tourner aussi vite
deuxièmement il faudrait trouver des pinces de défense de adapter à chaque diamètre de fraise ou alors se limiter à des mortaises de 8 mm et 12 mm

sua88
( Modifié )

merci pour ta réponse rapide,
j'ai une défonceuse triton tra001 2400w, je peu régler les tours-minutes de 8000 à 21000 tr/min. est-ce que 8000 tr/min c'est trop rapide ?
j'arrive a trouver des mèches de 8 ou 12 mm de diamètre (queue et coupe) entre 15 et 20 euros . pour le prix, j'ai bien envie d'essayer, maintenant avec des mèches aussi longues (110 mm), est ce que le travail sera précis? j'ai un doute.

david50100

Bonjour , je viens de télécharger le plans super projet et encore merci pour le partage .

mteb

bonjour
débutant la menuiserie je trouve ce projet pertinent je télecharge les plans et hop hop hop au boulot
merci pour le partage
