sylvainlefrancomtois

Escalier exercice 2

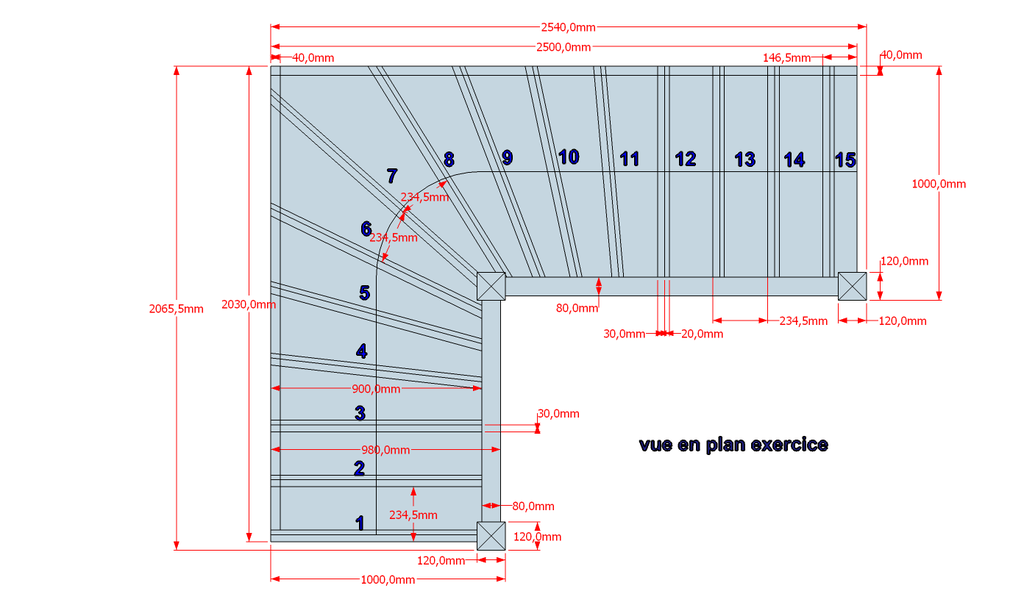

Plan d exercice d escalier présent dans le pas à pas traité d escalier , à réaliser à l échelle 1/5 eme pour être plus proche de la réalité .

Cet exercice demande d abord que l on maîtrise à minima le travail du bois ( aptitudes aux techniques traditionnelles de charpente , menuiserie ,et ébénisterie ) !

Il est conseillé de commencer par l exercice d escalier 1, associé à ce plan !

Quelques précisions : épaisseur des marches 40 mm ,profondeur des entailles 25 mm . limons et balustres entaillés à vif .

Ne pas hésiter à poser des questions évidemment !!

Mis à jour

Discussions

sylvainlefrancomtois a publié le plan "Escalier exercice 2".il y a 1 an
leberrychon


tu la dessiner avec quel logiciel ? svp merci

forezien


bonjour sylvain
super ton ens11emble sur l escalier.je ne l ai jamais apprismais il m est arrivéde faire simplement des volée droite et j avais plus ou moins vuele principe de la herse quand j etais sur le tour chez un petit artisan de vendée.je n ai pas lu tt en detail mais j ai une question basique.
qu appeles tu ''limons et balustres entaillés a vif '' ?

kajmed


Quand je télécharge j'obtiens la même chose que l'exercice 1 est-ce normal? . Pour une fois que l'on peut mettre des cœurs je le fais pour l’ensemble de ton traité.

sylvainlefrancomtois


hello merci kaj je viens de voir que effectivement j avais telechagé le 1 a la place du 2 !! ça y est c est modifié , dit moi si c est ok , en attendant merci de tout tes encouragements !!

sylvainlefrancomtois


hello @leberrychon le logiciel c est sketchup , c est gratuit et assez facile d utilisation !!

sylvainlefrancomtois


hello @forezien à vif , cela veut dire qu il n y a pas de tenon ni mortaise , c est seulement une entaille de 20 mm de profondeur ou viennent se loger en entier les bois (pas d arasements ) puis des gougeons collés pour les balustres et des tiges filetées pour les liens de limons , vois tu ??

kajmed


ça marche ! ça contremarche aussi ! Et tu mérite plus que des encouragements . Le tableau d'honneur !!!

forezien


oui je vois en fait tu entaille la section de ton bois.je ne connaissais pas l expression ou l avais oublié.merci sylvain.
et encore super.mercipour tt ca
