dependancesbois

Ruche horizontale

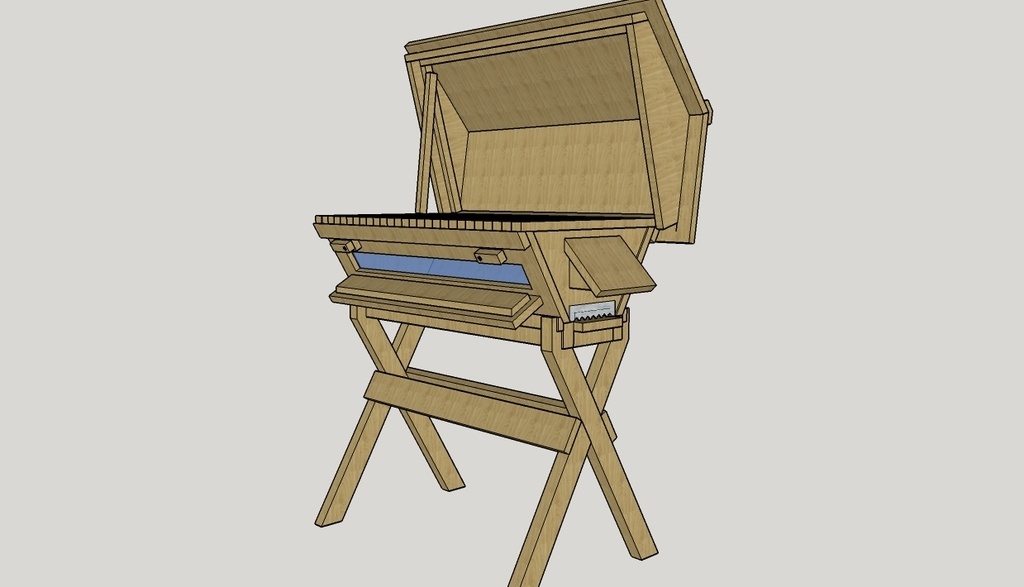

les plans de la ruche horizontale allant avec la création du même nom.


Discussions

dependancesbois  a publié le plan "Ruche horizontale".
il y a 3 ans
dzar
( Modifié )

euh sa serait bien si on pouvait voir c foutu plans

dependancesbois

Foutu plans ?
Pourquoi ça marche pas le telechargement ?

dzar
( Modifié )

dependancesbois pareil pour moi

dependancesbois
( Modifié )

dzar en fait c'était une question que je te posait. Je ne sais pas quoi te dire si le telechargement ne marche pas, je n'ai pas eu d'autres retour la dessus. Quelle version de sketch up tu as?

bangar
( Modifié )

Bonjour,
Magnifique réalisation : bravo.
Avec l'aide d'un apiculteur, exerçant depuis de nombreuses années, je m'initie à l'apiculture.
Pour le remercier, j'aimerais lui fabriquer une ruche horizontale, lui qui ne jure que ruche verticale Dadant.

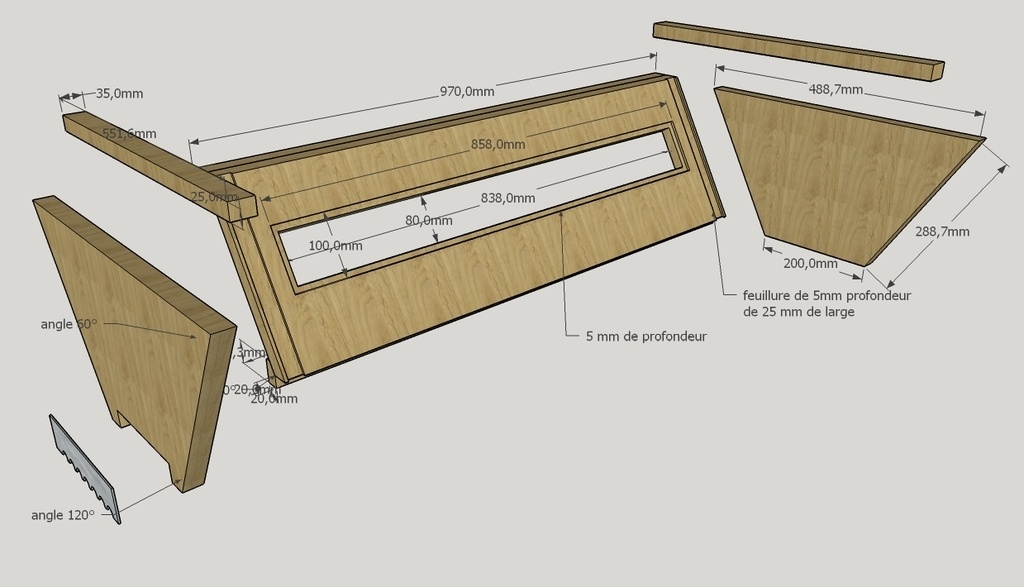

J'ai essayé de télécharger votre plan mais je n'ai obtenu que la vue générale (toit fermé), et je n'arrive pas à avoir les 5 vues éclatées, dont celle avec le toit ouvert.
Je possède la version 2017 de Sketchup mais je ne pense que ça vienne de là. Je pense plutôt que ça vient de la mauvaise manipulation du fichier Zip.
Alors, comment faire ? Voilà ma question.
Si vous pouvez me répondre, je vous remercie d'avance.

dependancesbois
( Modifié )

Bonjour et merci!
J'ai téléchargé le plan par l'adb et je n'ai aucun problème sur le logiciel (sketchup 2017 aussi)
Peut être en sélectionnant/désélectionnant dans les calques.
Pour les vues éclatées il faut juste cliquer dessus, ensuite clic droit "afficher l'image de fond", ensuite clic droit "enregistrer l'image sous".
Si vous voulez d'autres images éclatées ou que je vous envoie le fichier en direct, donnez moi votre adresse mail et je vous enverrais tout ça.
Bonne idée de montrer d'autres type de ruche aux apiculteurs! Il y a une très bonne revue qui vient de sortir "abeilles en liberté", axée sur les ruches de biodiversité avec un discours très intéressant et novateur par rapport aux nouveaux enjeux climatique que je vous conseille.
(je vais bientôt faire un stage avec eux sur la construction de ruche en paille).

Peuch
( Modifié )

Bonjour, je ne vais pas tarder a me lancer dans la fabrication d'une ruche, ce modèle est intéressant, mais du coup, comment recolte t'on le miel?

dependancesbois
( Modifié )

Plus d'infos iciici !
Enfin de ce que je connais,
Sinon pour ces ruches il y a le livre de Pierre Javaudin, "une ruche dans mon jardin", et son site "ruche naturelle.fr"

Ara
( Modifié )

Bonjour,
Vu la largeur du piétement (le quadrilatère de sustentation), n'y a-t-il pas de risque qu'elle se renverse par grands vents ? La Bretagne, dit-on...

dependancesbois

Elle est très stable, et aucun retour de renversement jusqu'ici.

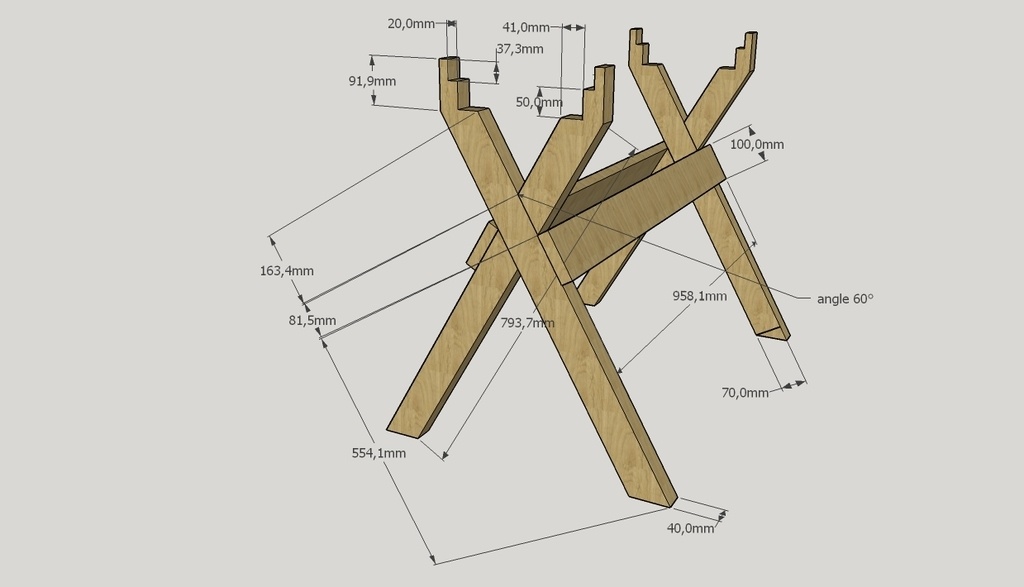

Les pieds que je fais maintenant sont plus petits de 10cm (les 4 rentrent dans un chevron de 2,5m ! Au fur et à mesure il faut faire attention à la quantité de bois! 😉 et j'ai rajouté une barre en diagonale pour le contreventement.
J'avoue ne plus beaucoup me servir du plan à l'heure actuelle car me passant des machines je me passe de certaines mesures que ces dernières m'imposaient.

DianeM
( Modifié )

Bonjour, j'aimerais réaliser une ruche horizontale comme la votre que je trouve très belle, pédagogique et respectueuse du travail des abeilles ! Au top
Je ne maitrise pas encore sketchup...
Est il possible d'obtenir les plans sur sketchup en ligne ?
Pouvez vous m'indiquer combien de temps vous mettez pour la réaliser ?
Merci pour tout ces partages !

dependancesbois
( Modifié )

Bonjour et merci.
Le plan est téléchargeable juste en dessous. Je ne sais pas si ça fonctionne sur SketchUp en ligne. Je ne maîtrise pas assez le sujet.
Désolé.
Pour le temps de construction, une trentaine d'heures aux outils à main.
Bien que sur les deux dernières que j'ai faite (les seules pour cette année) qui étaient en finition bois brûlé, je me suis exempté du rabotage et j'ai été un peu plus rapide (il me semble).
Bref je pense que vous pouvez compter 3 jours de travail minimum.

DianeM

super, merci pour votre retour!
Les plans dont vous parlez sont les 4 que l'on peut visualiser sur l'air du bois?
Car je ne trouve pas les numéros des pièces correspondants, indiqués sur votre processus de réalisation...

dependancesbois

Euh non ! Le plan est celui lié à notre conversation.
Vous avez un bouton orange en dessous "télécharger le plan"
Pour le processus, ce n'est pas moi qui fait, c'est trente six seb qui l'a réalisé en construisant la sienne.
Je ne sais pas s'il y a de correspondance direct entre les deux.
Vous avez un pas à pas qui peut vous aiguiller sur la fabrication.

DianeM

🤭 Merci !!

trente six seb

Bonjour DianeM
Alors non, le numéro des pièces correspond à ma numérotation sur ma fiche de débit.

Le plan de dependancesbois a été fait avant l'utilisation d'open cut list.
J'avais envisagé de le reprendre, puis abandonné et maintenant j'y resonge.

Maintenant, si on fait le plan sur SU, puis qu'on établisse la fiche de débit dans OCL, il n'y aucune raison de ne pas avoir les mêmes numérotations de pièces. Mais ce n'est pas le cas sur la ruche.

Petite rectification, j'ai fait ce processus lorsque j'envisageais de faire la ruche. Ce n'est pas encore fait et avec le boulot que j'ai, ce n'est pas pour tout de suite. ;-) Je serai content de découvrir la tienne.

DianeM

ok merci pour tous ces détails !
Evidement je serai ravie de poster une photo lorsqu'elle sera faite et en service ;-)

DianeM

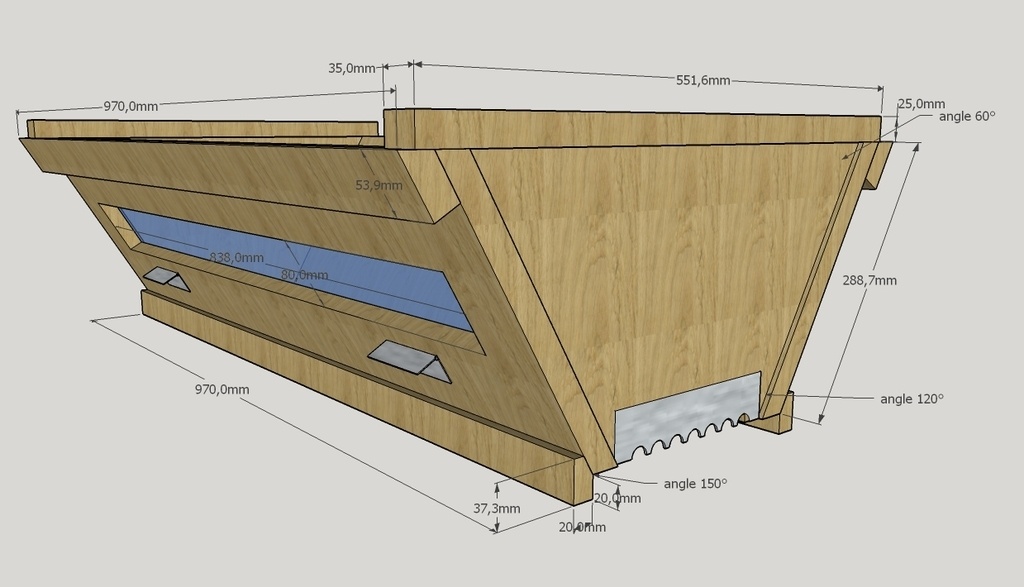

Bonjour, je me pose une nouvelle question: A quoi servent les traverses hautes du corps de ruche ? A solidifier le corps ? Le couvercle ne pourrait il pas reposer simplement sur le corps et les pignons ?
Merci encore d'avance pour votre réponse

dependancesbois

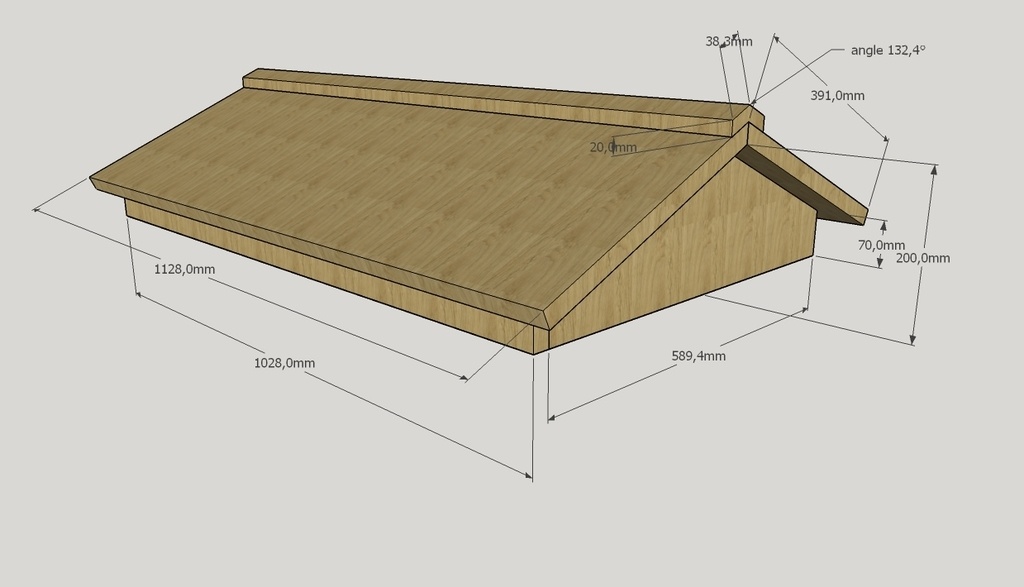

DianeM le couvercle repose sur la traverse arrière mais on pourrait se passer de la traverse avant car le couvercle passe devant. Il ne repose pas non plus sur les pignons.
J'ai mis les deux pour une question d'équilibre (esthétique).
Si tu fais reposer sur le corps et les pignons il risque d'y avoir beaucoup de fuite d'air et surtout il ne va pas y avoir assez de place pour les barrettes.
N'hésites pas si tu as d'autres questions.

Lsda26
( Modifié )

dependancesbois Bonjour, après trois ans, je serais intéressé de ton retour d'expérience sur ton modèle., qu'en penses tu au niveau du volume?
Car les dimensions, que je trouve sur le net en générale, ont souvent des barrettes de 410mm au niveau de la longueur de rayon de cire en haut (donc surface qui correspond environ à la surface d'un rayon de warré) alors que les tiennes font pour 478mm. Du coup la surface de tes rayons est plus grande. Donc des rayons plus lourds lorsqu'ils sont plein de miel (donc risque de casse accru même avec le mouvement en demie lune), et volume à chauffer plus grand.

Merci pour ton retour.

dependancesbois

Bonjour,
Alors je n'ai malheureusement pas de retour vraiment personnel car je n'ai pas mis d'abeilles dans la mienne (a cause de mon lieu d'habitation) mais ce sera pour bientôt.
Maintenant de ce que j'ai pu voir sur celle que j'ai faite pour un ami (une des premières) nous n'avons pas eu de problème de ces côtés là. La manipulation n'était pas compliquée et pas de casse.
Mais tu peux réduire les dimensions aisément selon les désirs et si tu envisages des transfert avec des Warre.

Je dois aller voir une apicultrice qui a des abeilles noires de Bretagne pour discuter de cadre compatible pour prélever un essaim d'une dadabt vers une kényane je communiquerai dessus quand je pourrai.

Lsda26

OK merci
