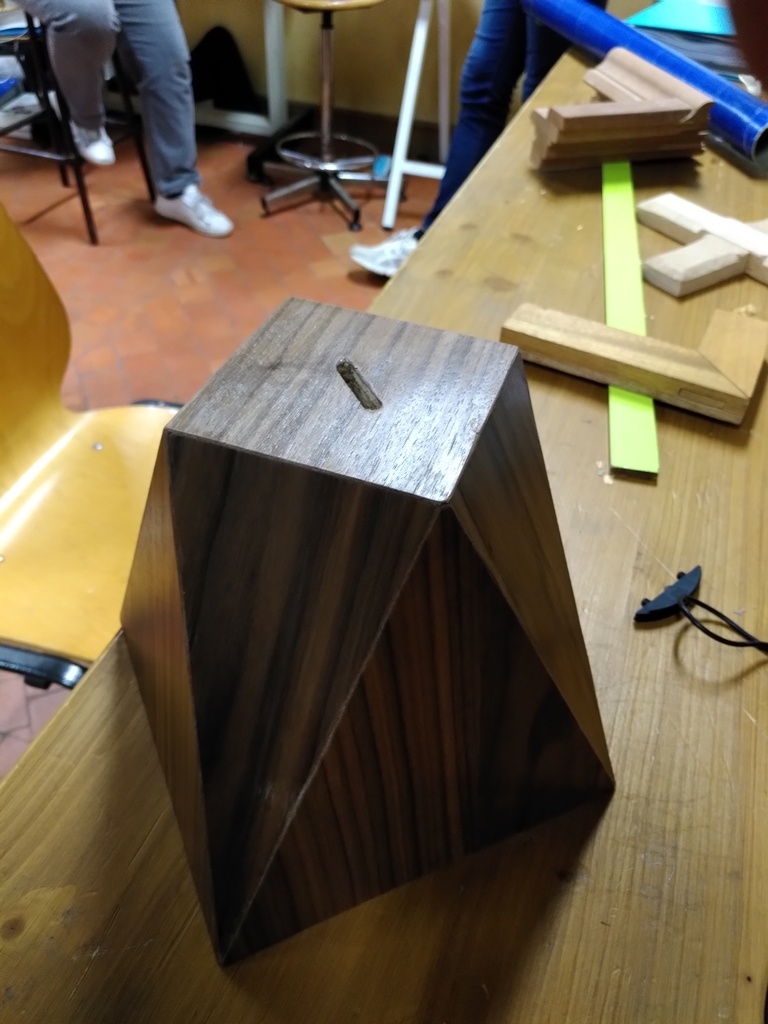

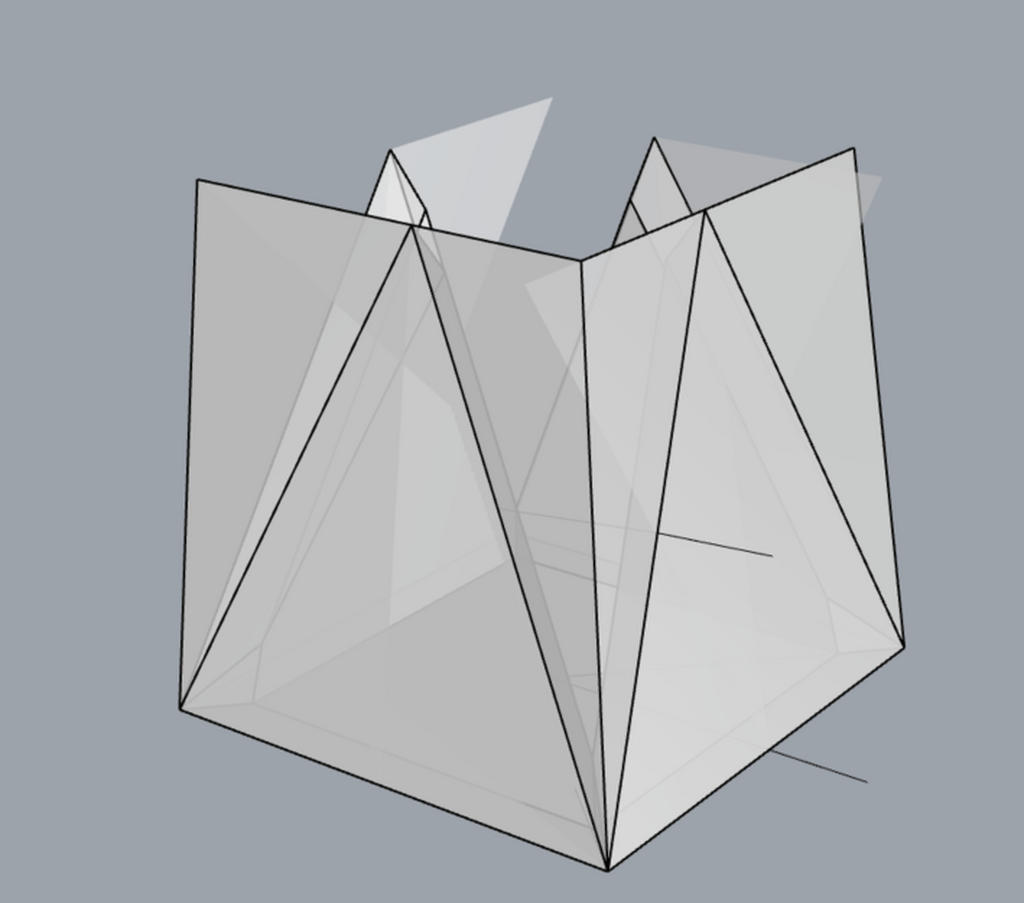

J'ai réalisé il y a quelques années une cagnotte en arêtier (photo ci-dessous). Il y a des contrecoupes à faire pour que les panneaux jointent tous, et j'avais à l'époque fait ces coupes en passant les pièces en position réelle sur la scie la coupe de pied sur la table et un guide d'angle à 45° sur le chariot.
Je refais cette cagnotte, mais avec des coupes d'onglet de partout, et n'ai donc plus de coupe de pied à utiliser comme référence. Je sais qu'il est possible de passer les pièces à plat en inclinant la lame, mais n'arrive pas à trouver l'angle de lame ou de guide Duplex à mettre.

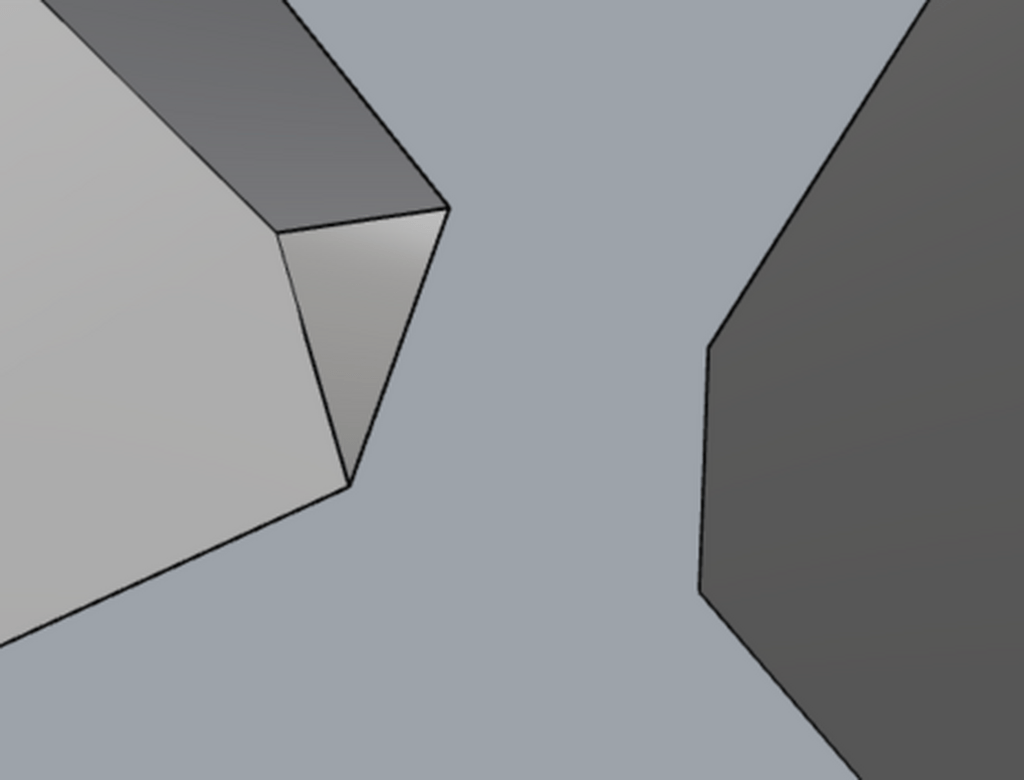

Voici une capture d'écran de la contrecoupe.
Merci d'avance pour votre aide!
P.S: Je peux envoyer le fichier Rhino pour plus de visibilité.
3 réponses

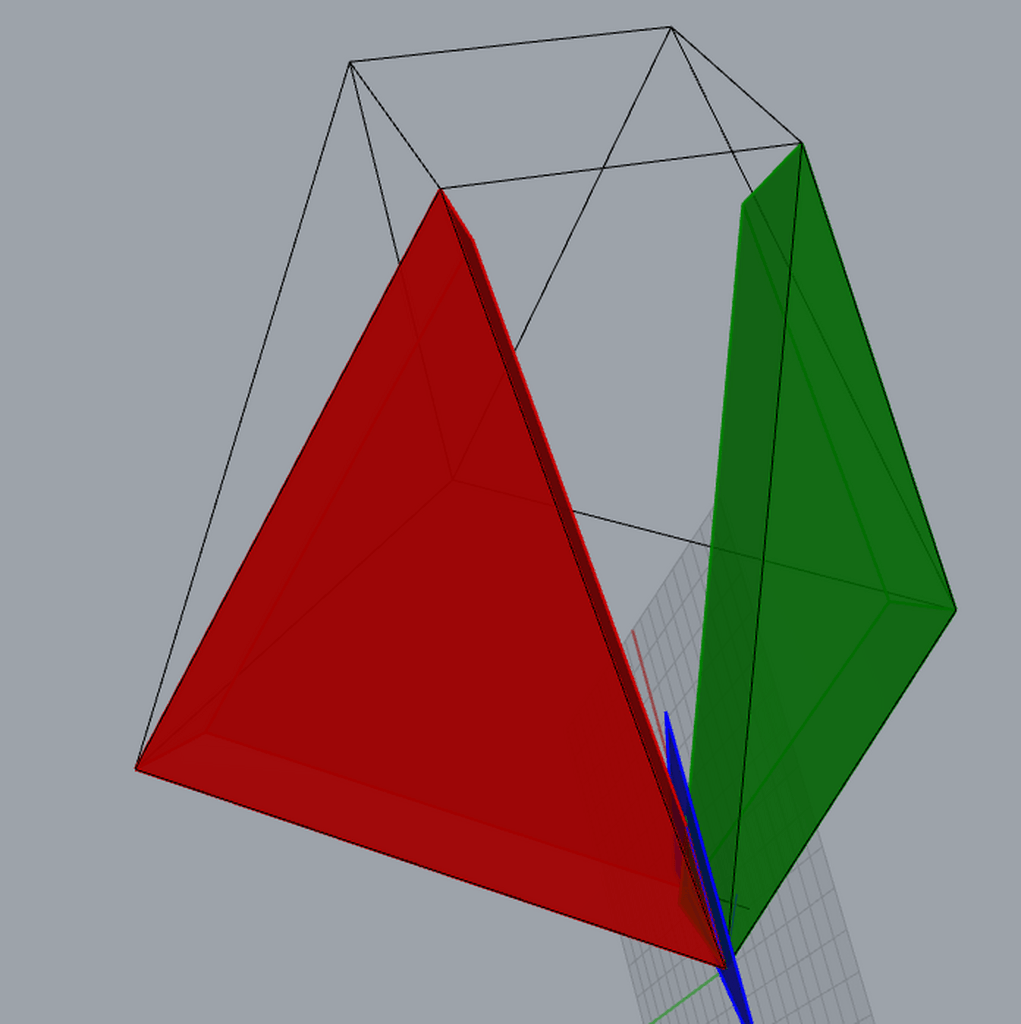

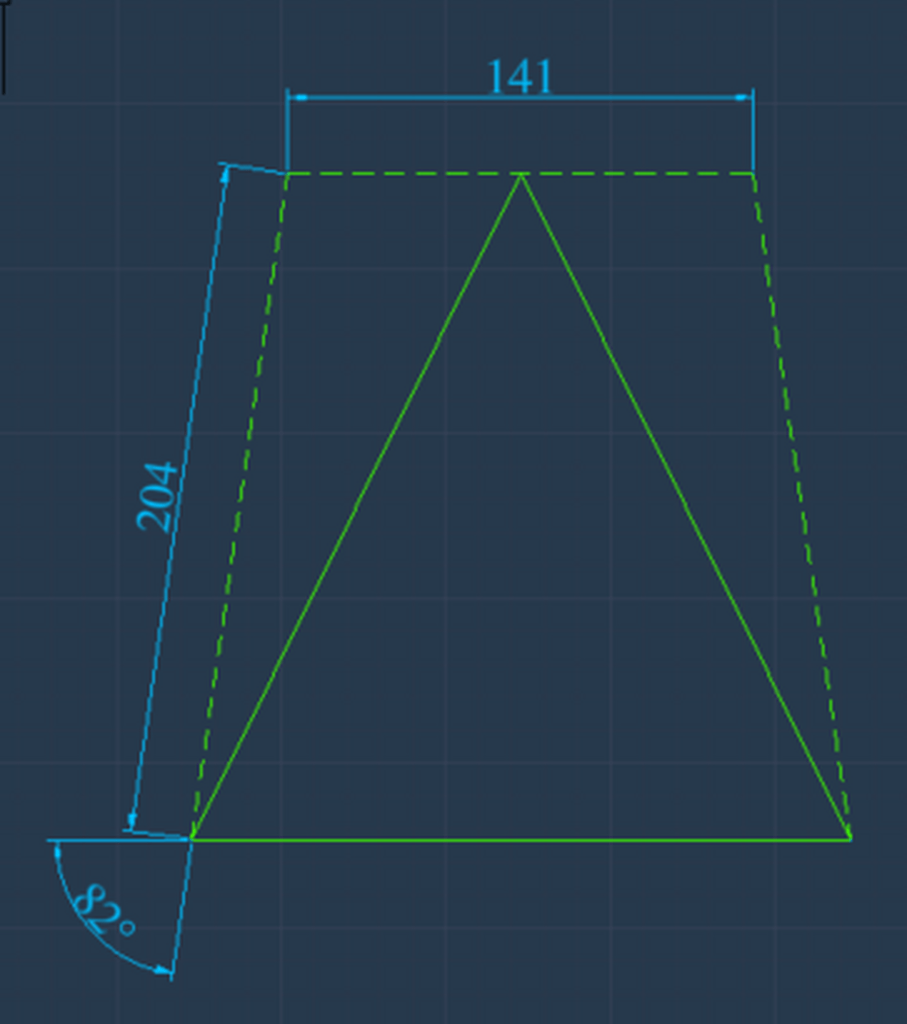

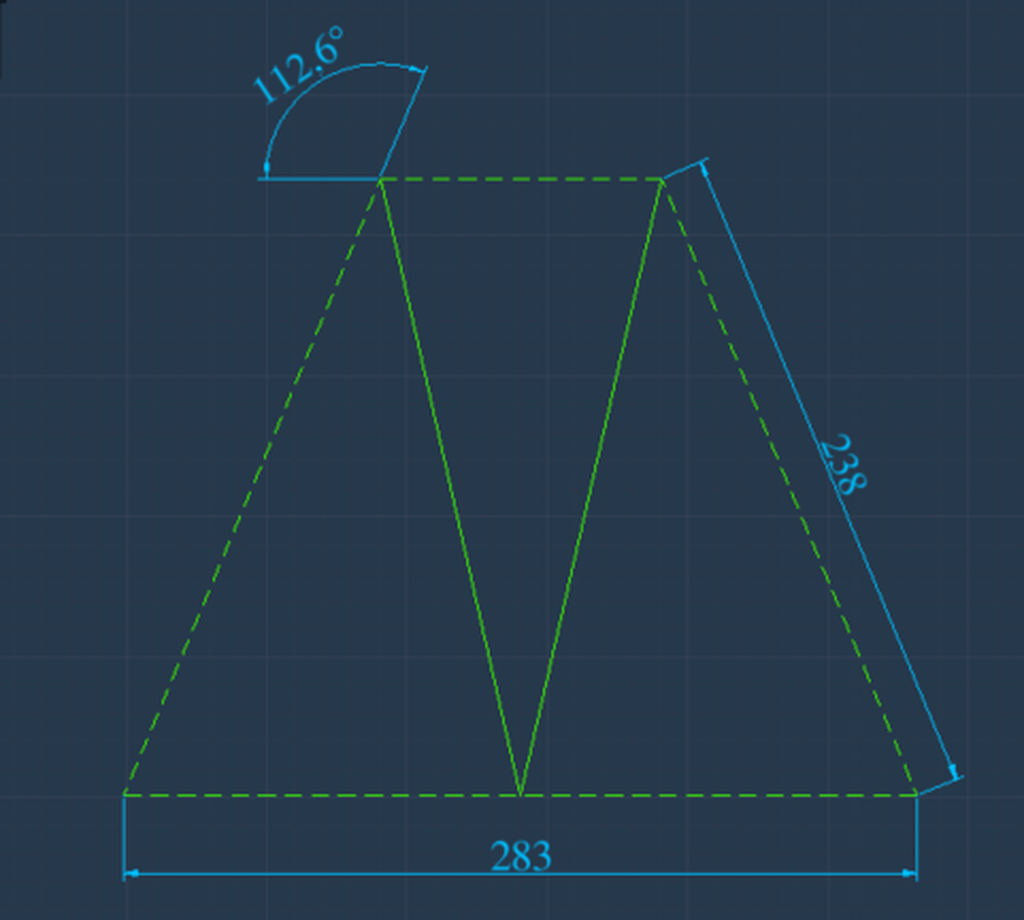

Les contre-coupes sont en fait les restes de chacune des deux pyramides si elles étaient faites séparément, puis recoupées pour s'imbriquer l'une dans l'autre. J'ai donc tracé les angles de coupe (qui donnent l'angle de lame) et les développés des faces entière de chacune des deux pyramides, qui donnent l'angle de guide.
Plus qu'à aller vérifier tout ça à l'atelier.

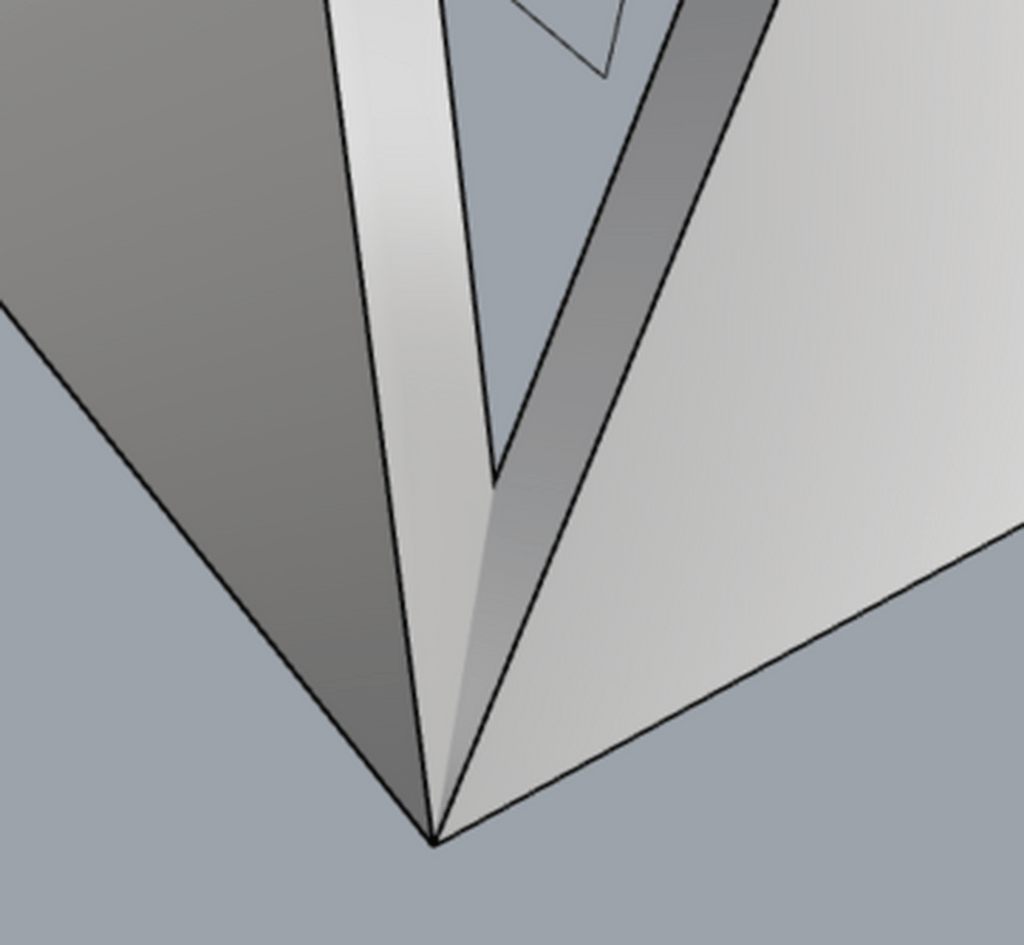

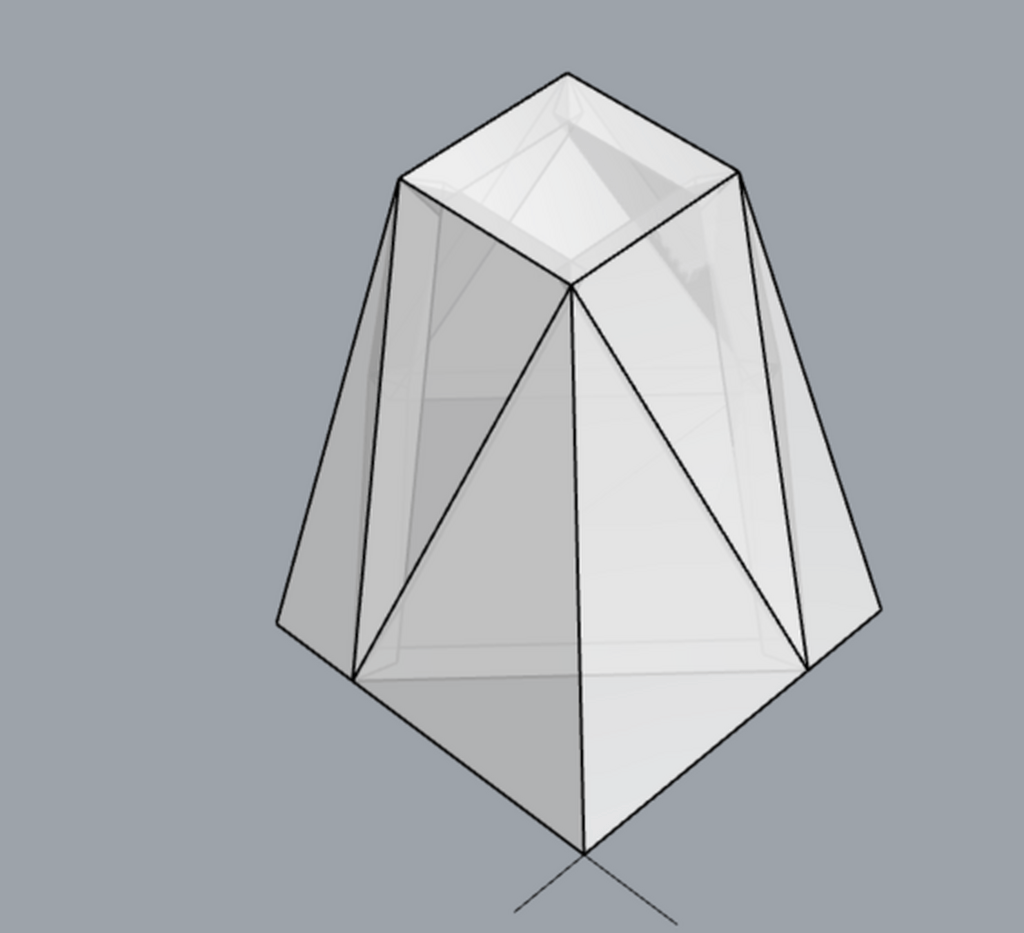

Voici quelques captures pour réexpliquer ce que j'appelle les contre-coupes, ces minuscules coupes nécessaires pour assembler l'ensemble des faces de cette cagnotte.
oui c'est juste un pan coupé sur un arêtier entraine un désabout sur ceci. Pour avoir l'angle de se désabout il faut considérer l'arêtier fictif qui résulterait de l'intersection de ces deux cotés en trouver sa projection horizontale et sa vraie grandeur que l'on coupe perpendiculairement (vue par bout) puis rabattement sur la trace horizontale qui avec le prolongement des trace des deux cotés le double de l'angle du désabout .
Salut l'angle s'appelle l'ange de corroyage ou l'angle machine. Trouver l'angle par le tracé.
Bonne coupe

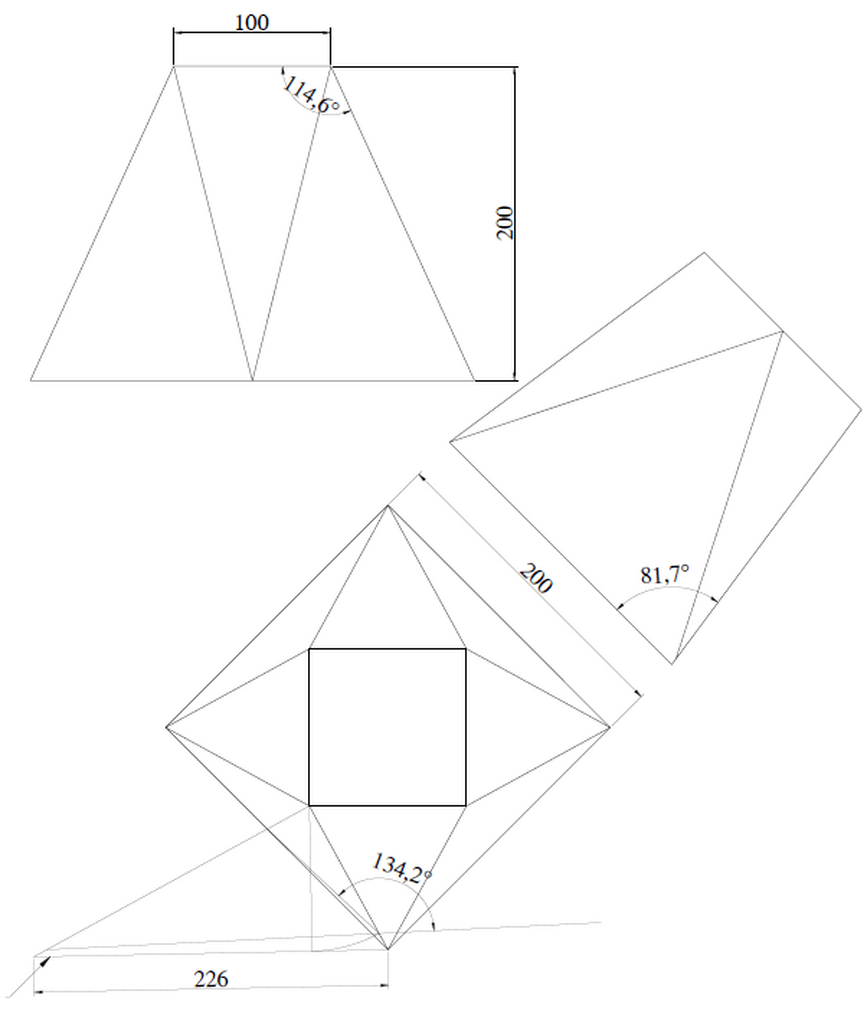

Je n'ai peut-être pas tout compris, mais si tu veux calculer l'angle dièdre entre les faces de ta pyramide:
L'art du trait, et notamment le chapitre sur les pyramides:
Sinon, par le calcul et cette feuille de calcul qui donne l'angle dièdre pour deux plans quelconques:
Donne les dimensions de ta pyramide, et je te le fais.

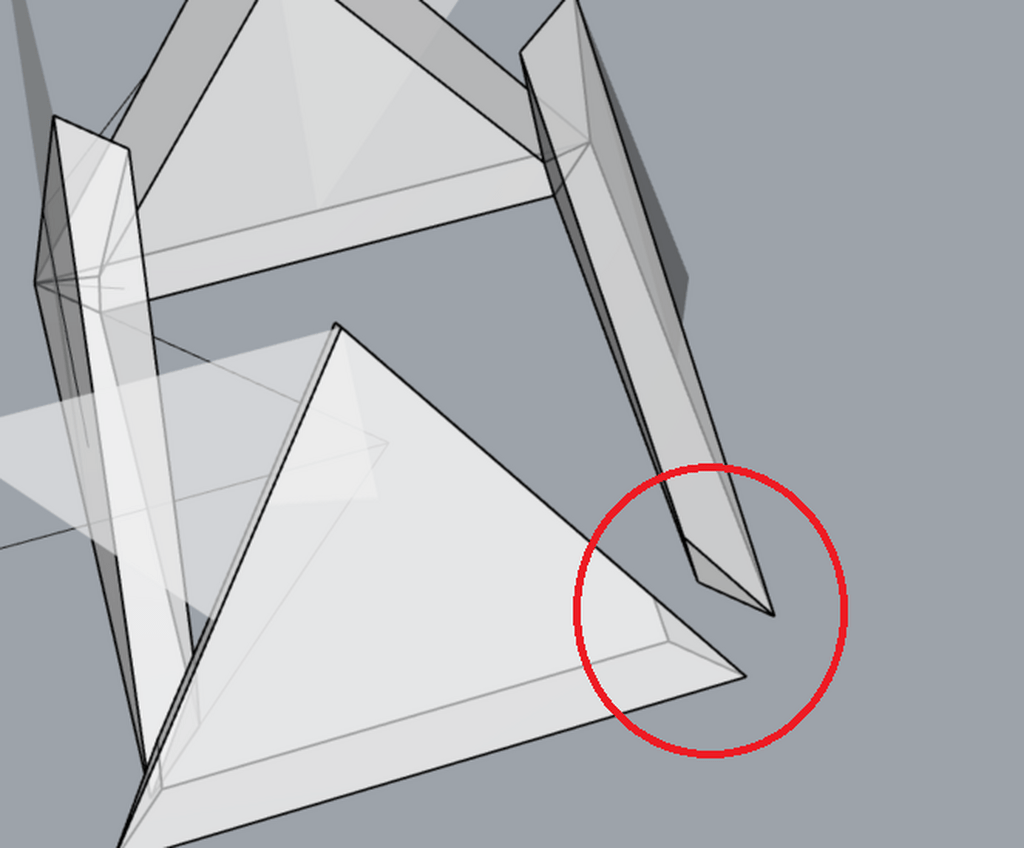

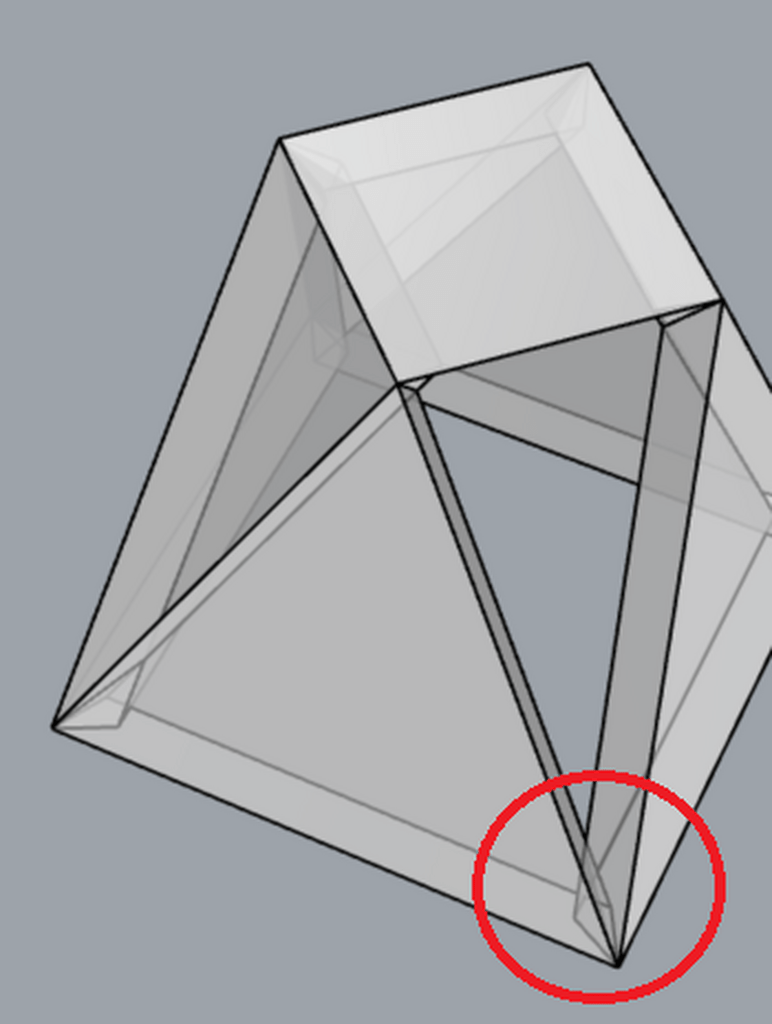

Aucun problème pour ces tracés-là. Avec l'épaisseur, il faut faire des contre-coupes dans les angles - en bleu sur l'image. Et j'ai du mal à trouver l'angle de guide et de lame pour positionner le panneau sur la scie à format.
Je peux les tracer et les faire à la main, mais ça me titille de trouver comment tracer ça.
RemiBois Encore une fois, il est possible que je n'ai pas compris ton problème.
Mais à mon sens, si tu calcules l'angle diedre (je dis bien, l'angle dièdre), entre deux faces de ta "pyramide), il te suffit de mettre la scie à 90 + le demi angle dièdre, et tu coupes le chant de tes triangles, longitudinalement à ta lame de scie.
Merci Kentaro . Ton insistance sur le dièdre m'a fait réaliser que je cherchais trop compliqué. Détail ci-dessous de ma démarche.
Licence

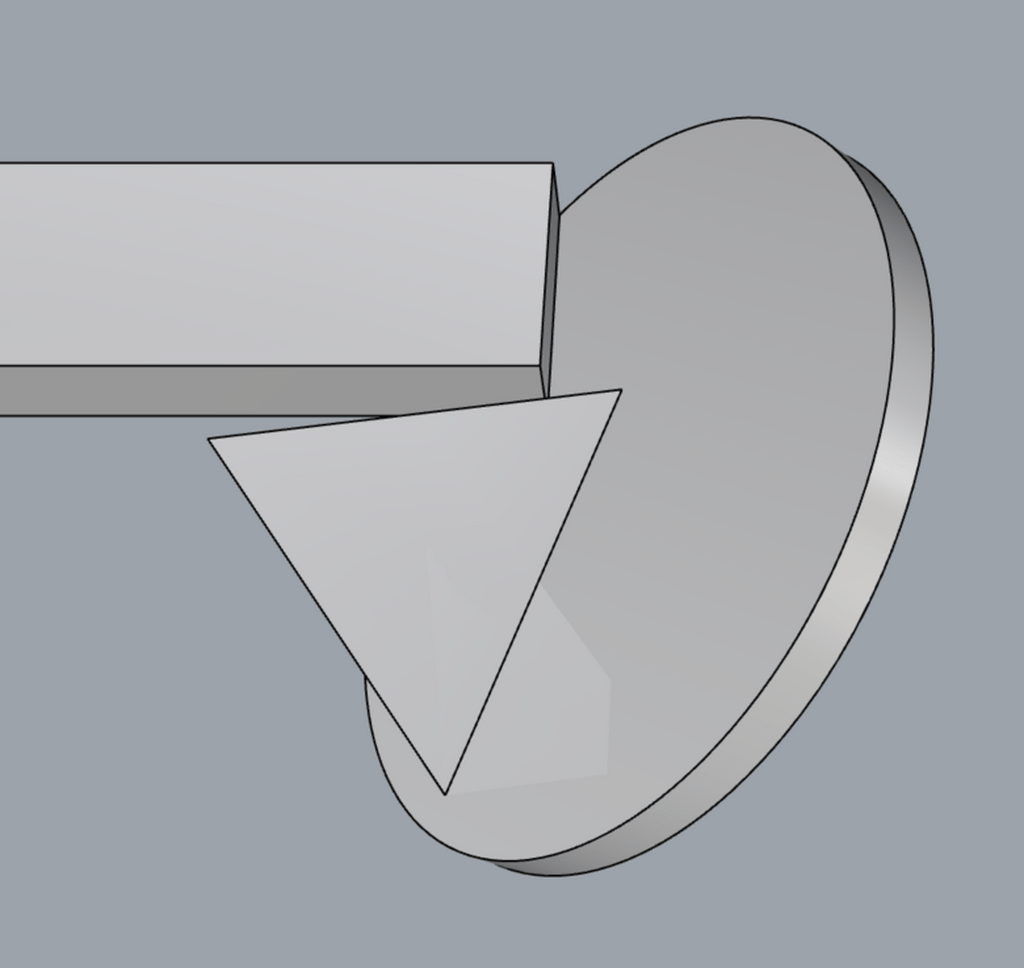

Coupe aplomb d'équerre au pied
Mais dans l'optique où je coupe pièce à plat, je ne peux pas faire ça. D'après mon dessin 3D, l'angle de guide serait l'angle de pied, mais l'angle de lame serait de 44.4 au lieu de 45° vu de dessus.Comment puis-je trouver cet angle par le tracé?
Je ne connais pas Rhino, mais il est certainement possible d'y relever les divers angles et formes des pièces après avoir créé ton volume, non ?
Sinon, qu'est-ce que tu appelles un "guide Duplex" ?
C'est le guide d'angle de la marque Altendorf
altendorf-shop...ex-1350-mm.html
RemiBois OK, vu. C'est un guide d'angle double, donc.
Merci, je ne connaissais pas le nom chez Altendorf.
Et sinon, dans Rhino, tu n'as pas la possibilité de relever les angles ?
Relever des angles, oui, mais il faut le relever dans le bon sens. Vu en plan, c'est une simple coupe à 45. Pour relever un angle de corroyage, il faut positionner le SCU (plan de référence) d'équerre aux faces, ce qui n'est pas très pratique. Et c'est encore plus fastidieux pour convertir les mesures en .un angle de guide ET un angle de lame.
RemiBois Je ne comprends toujours pas ton problème...
Cette partie à enlever, peu importe que ce soit précis. Tu peux en enlever un peu plus que nécessaire, cela ne se verra pas.
Donc, tu fais une passe, tu regardes si c'est suffisant, tu changes l'inclinaison pour que la lame en prenne un peu plus, et ainsi de suite.
J'avais taillé un arêtier semblable sur base octogonale lors de ma formation, un sacré casse tête avant de comprendre comment trouver les contre coupes.
Parcontre de mémoire impossible de les sortir sur une scie à format. L'angle étant supérieur à 45° si tu souhaites garder ton panneau "a plat"
Sur une forme pyramidale avec une base octogonale, tu arrives à avoir des angles à plus de 45° !?!?
Ça n'est possible qu'avec une base triangulaire, ou alors, c'était autre chose qu'un simple arrêter de type pyramide ou trémie, alors.
Pour ma culture, c'est quoi la "contre coupe" ? j'ai l'impression de ne rien comprendre au problème.

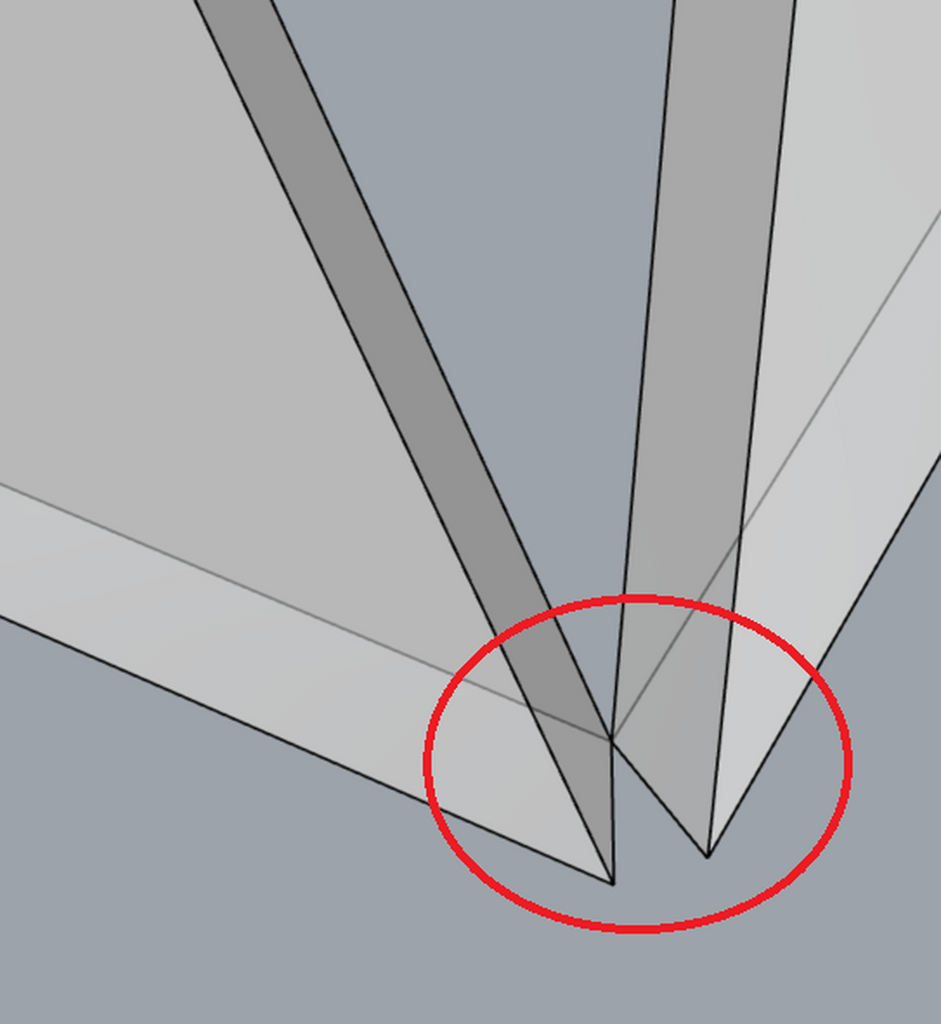

C'est cette petite coupe à la jonction entre deux panneaux, pour permettre d'assembler le tout.
RemiBois
OK., je comprends tout.
Personnellement, je ne m'embêterais pas... Je trace sans être précis la partie à enlever, et je passe sur une ponceuse lapidaire. Pas la peine d'être précis, on peut enlever plus que nécessaire, cela ne se voit pas.
Sinon, ton logiciel 3D doit bien te donner les angles. Tu fais un montage pour tenir la pièce de manière adéquate, et tu la passes sur la scie.
En positionnant la face debout sur la coupe de pied cette petite coupe se trouvera à la verticale et en inclinant le guide à 45 degrés ça sera bon.
kaj Oui mais justement, dans ma 2nde version de cagnotte j'ai fait des coupes d'onglet, qui donnent un angle aigu. Pour éviter les éclats, je passe cet angle à la toupie sur une longueur, et fait ensuite le reste des coupes. Je n'ai donc plus de coupe de pied sur laquelle m'appuyer.
J'ai réutilisé le terme qu'avait employé RemiBois , je ne me souvenais pas d'une appellation particulière. Mais il s'agit de la partie du panneau que tu dois enlever pour pouvoir assembler ton arêtier.
A l'angle il y a la rencontre entre 3 panneaux, les 2 triangles pointes vers le haut et celui pointe vers le bas. Avec simplement l'angle de corroyage (ou dièdre) l'assemblage est impossible. Il faut donc faire cette "contrecoupe"
