Bonjour à tous,
je recherche le schéma électrique de la combinée Lurem 410 sti.
J'ai une panne électrique qui me donne du fil à retordre ainsi qu'aux différents spécialistes sollicités.
En clair: tous les moteurs fonctionnent lorsque lancés directement par les contacteurs/bobines.
Après reprise des soudures défaillantes des circuits imprimés, les diodes des boitiers de commande (dégai/rabot/toupie/scie) sont désormais allumées.
Les différentes sécurités (capot et tables dégauchisseuse, arbre et capot toupie) fonctionnement.
Le circuit secondaire est bien alimenté par le transformateur.
Rien ne démarre depuis les boitiers de commande !
Cette panne a démarré après l'utilisation de la dégauchisseuse.
Voilà, si vous disposez du schéma électrique, il est vraiment le bienvenu.
D'ici là, bons copeaux.
Jean
1 réponse
bonjour,
je possède cet article
tu es de quel coin, par hasard? moi de la haute loire

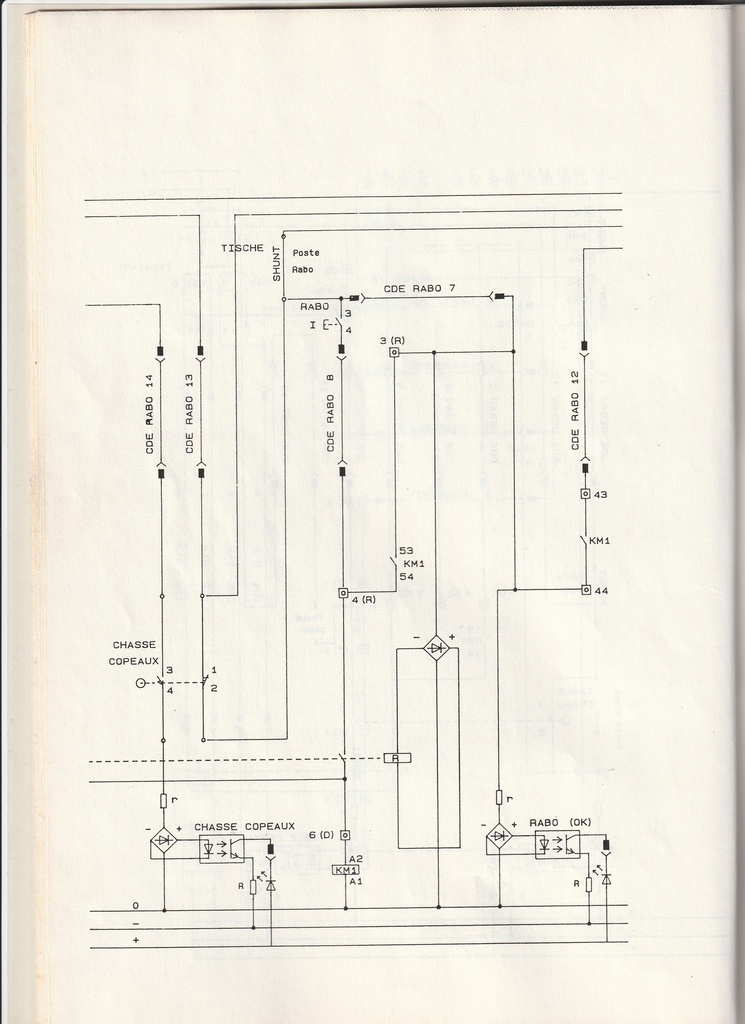

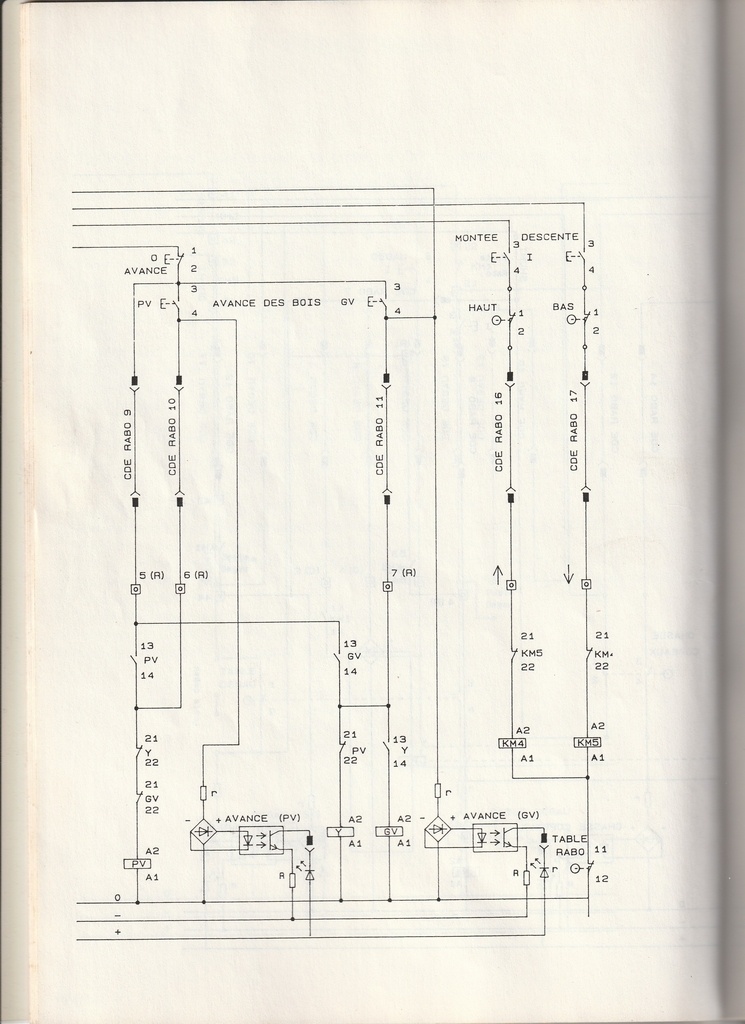

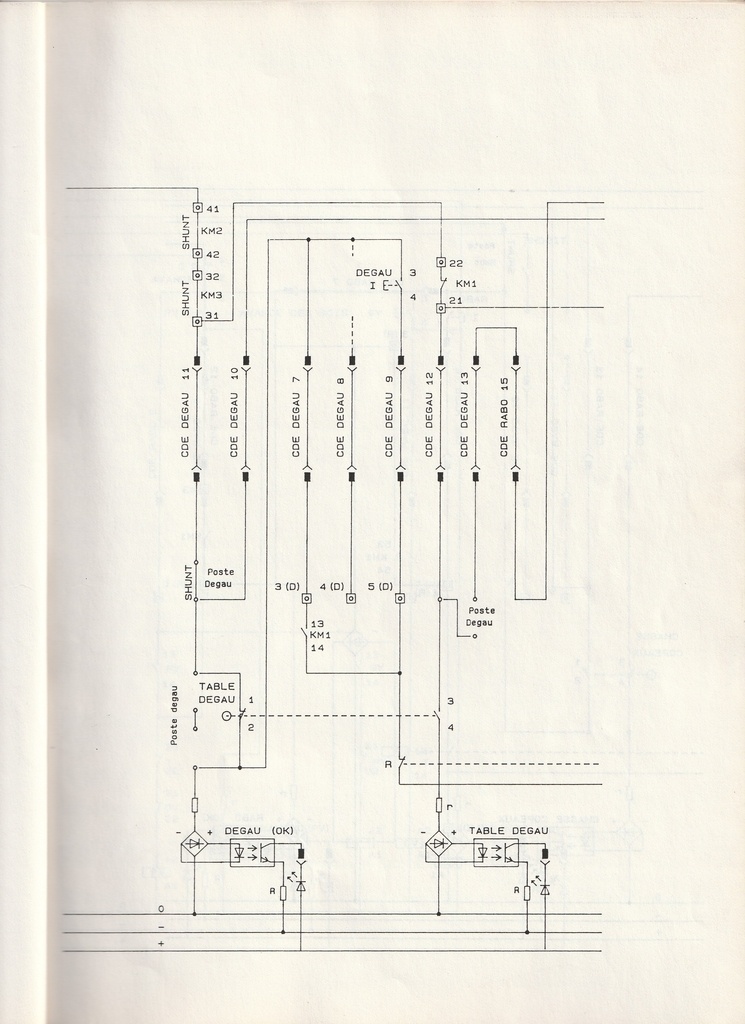

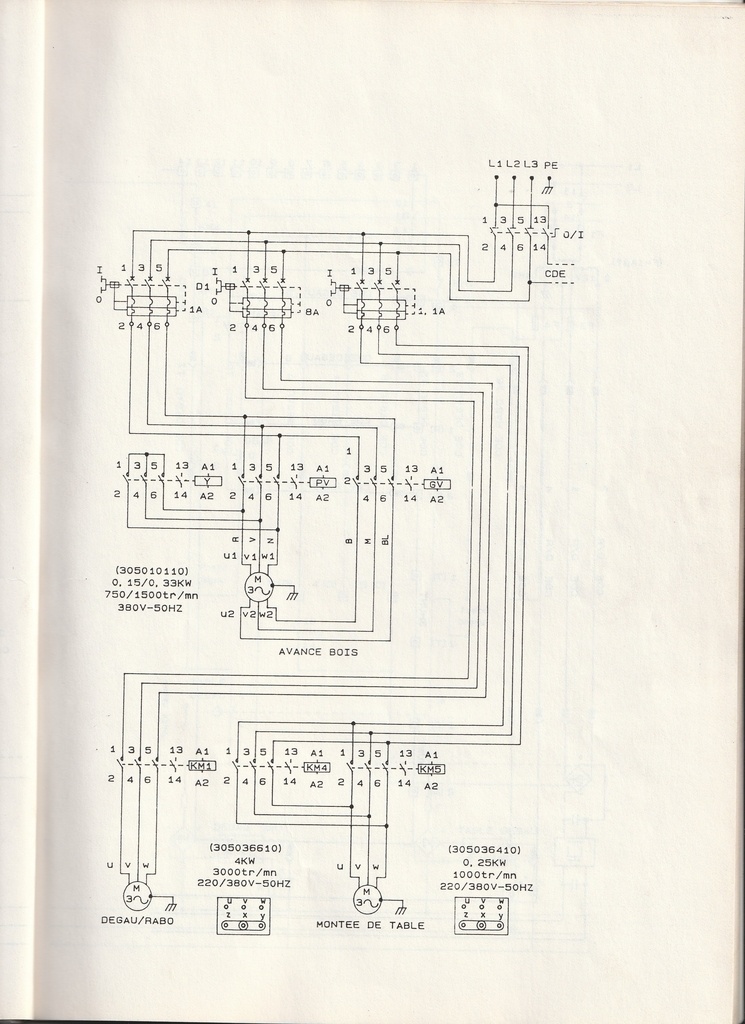

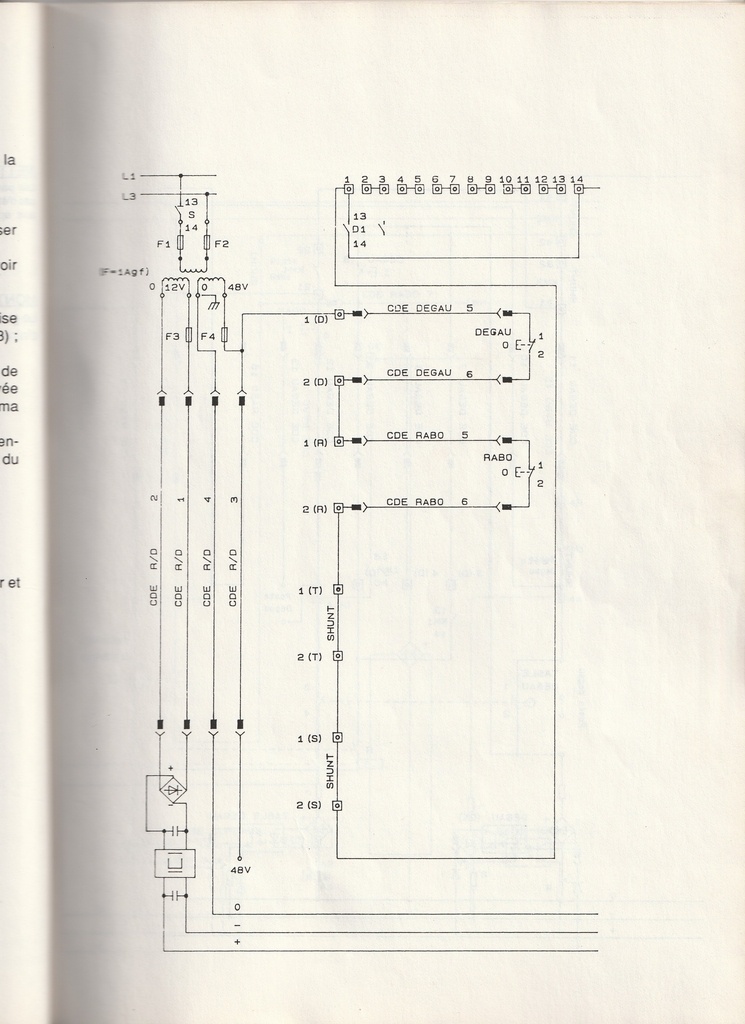

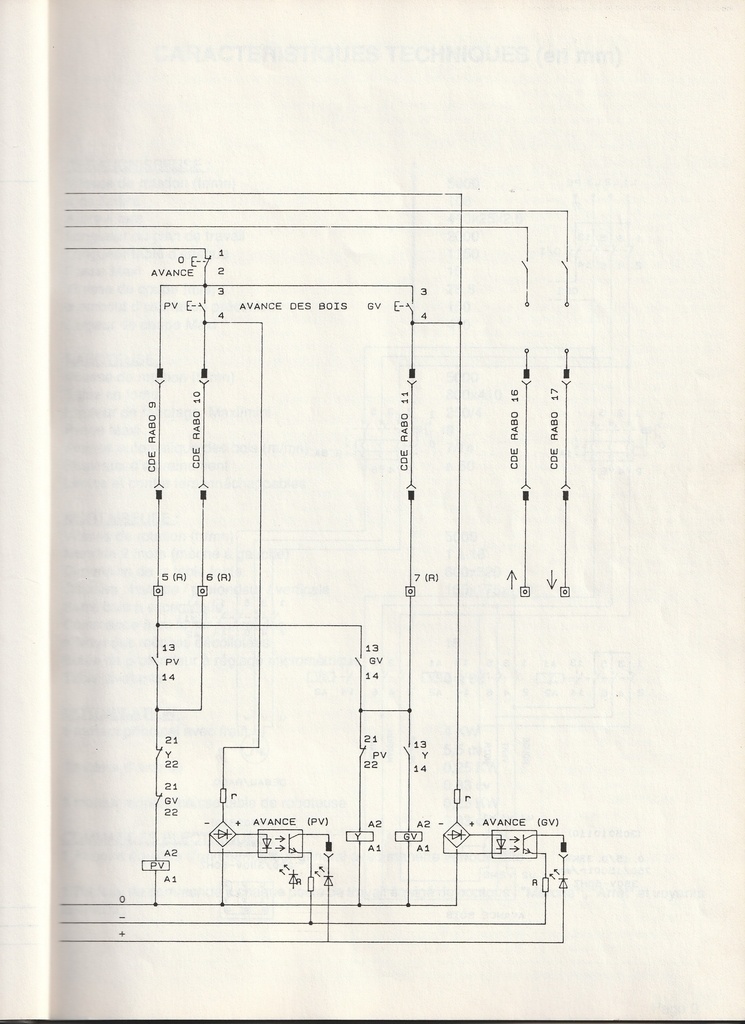

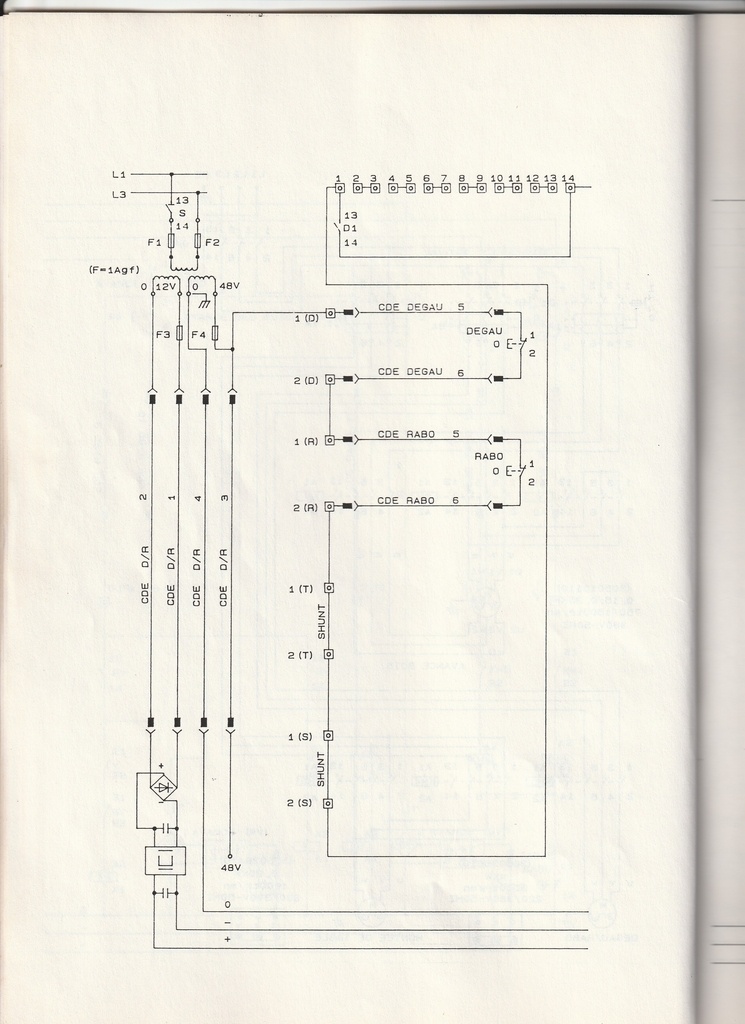

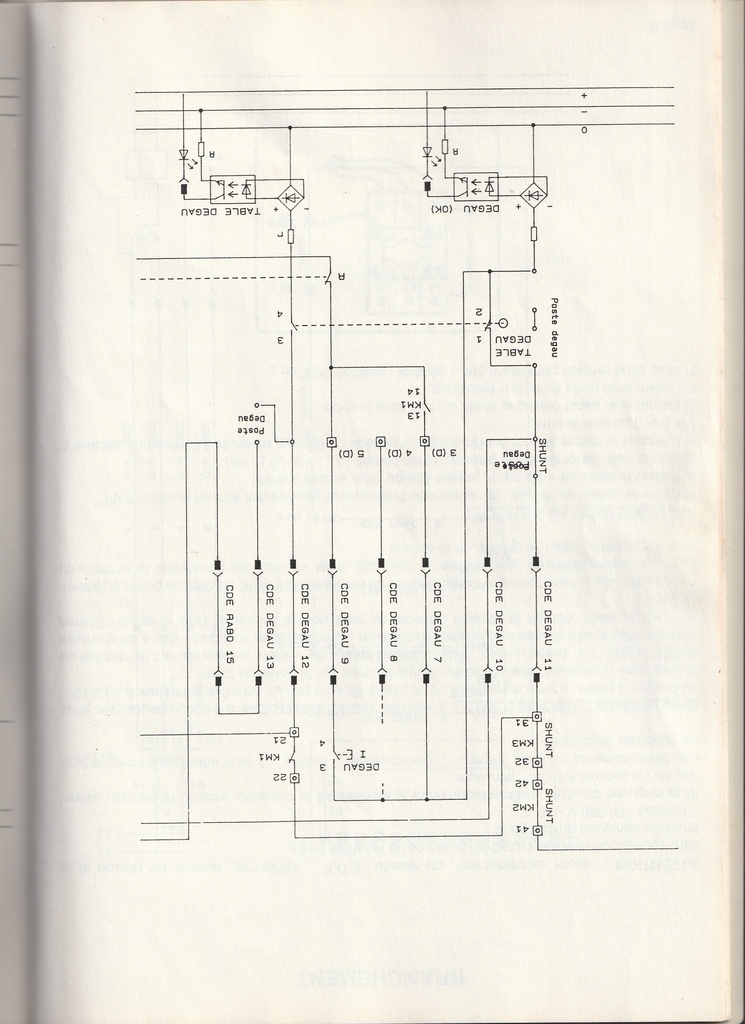

Attention, ce sont les schémas d'une dégau Rabot CHAMBON, fabriquée par LUREM (du temps où ils étaient copains), mais identique à la RD41 de LUREM, donc ca devrait t'aider pour la partie rabot - dégau, tout au moins!
Courage
Licence
Bonjour,
Avant de poursuivre.
Continuité de tous les fils électriques.
