Bonjour,
Bien que nous soyons sur l'air du bois, je vous sollicite pour une information mécanique :)
J'ai acheté une scie à chantourner manuelle et j'aimerais pouvoir me servir du mécanisme de blocage de lame sur un autre support.
Seulement le pas de vis semble un peu exotique et je n'y connais pas grand chose.
J'ai un peigne à filer assez maigre et la correspondance la plus proche indique un pas métrique de 1.25
Le diamètre du filetage varie entre 5,8 et 6,1mm (je pense que la pièce n'est pas usinée mais "moulée", d'où les irrégularités j'imagine)
Est-ce que vous pourriez m'aiguiller pour trouver un écrou correspondant ?

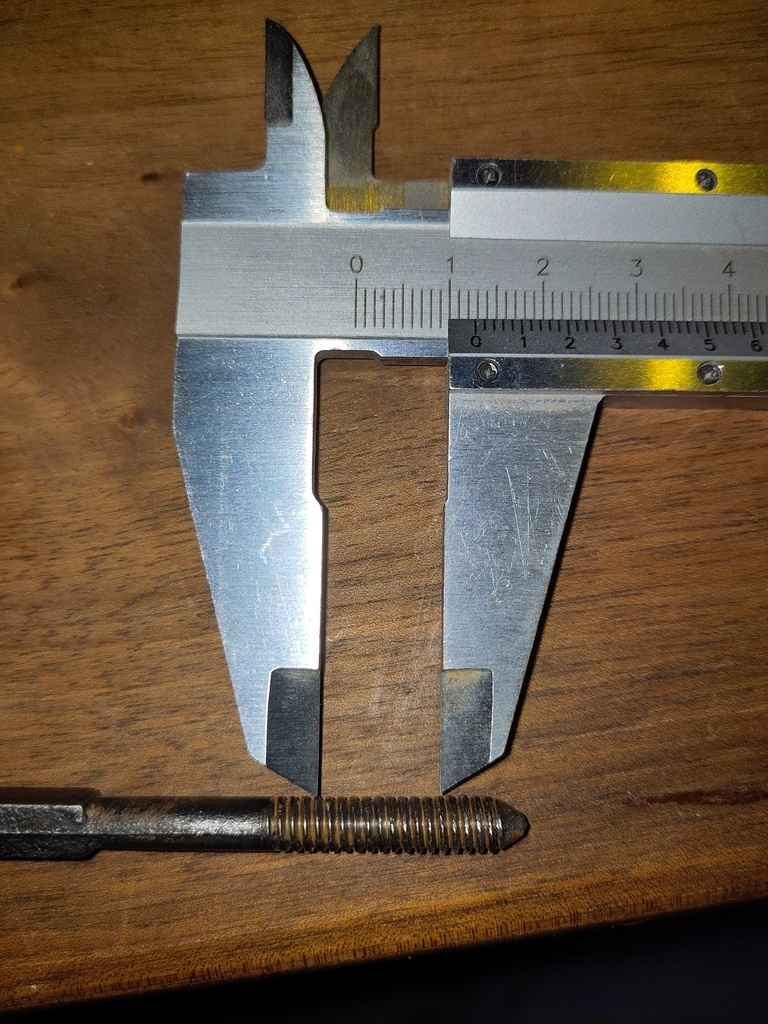

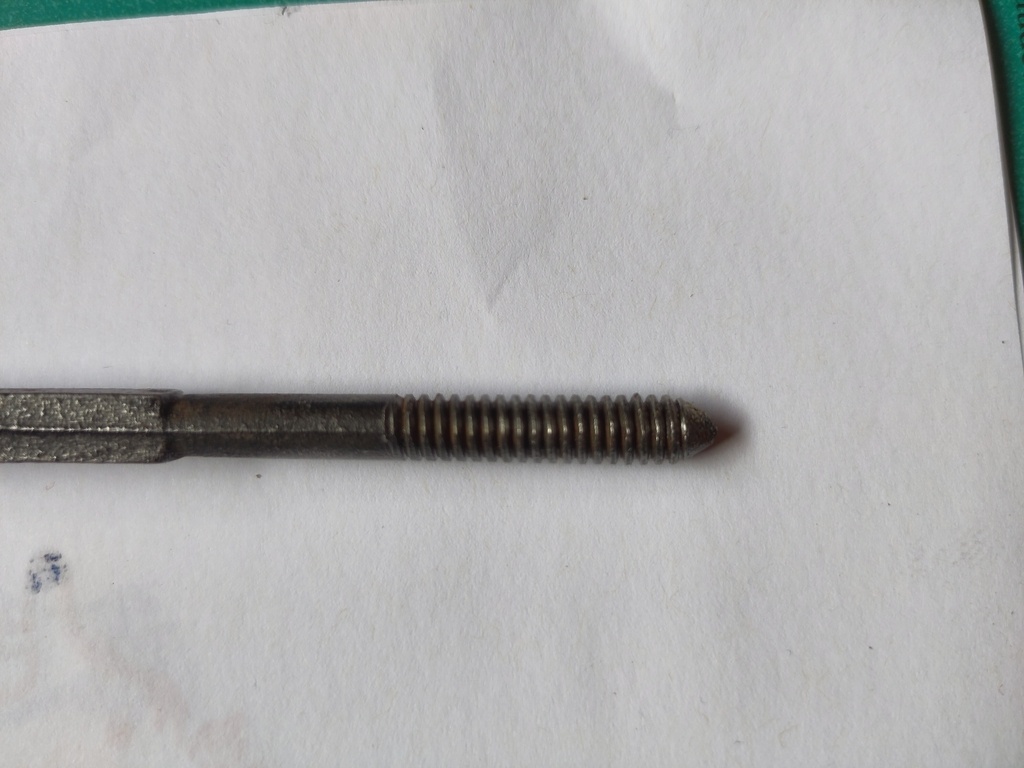

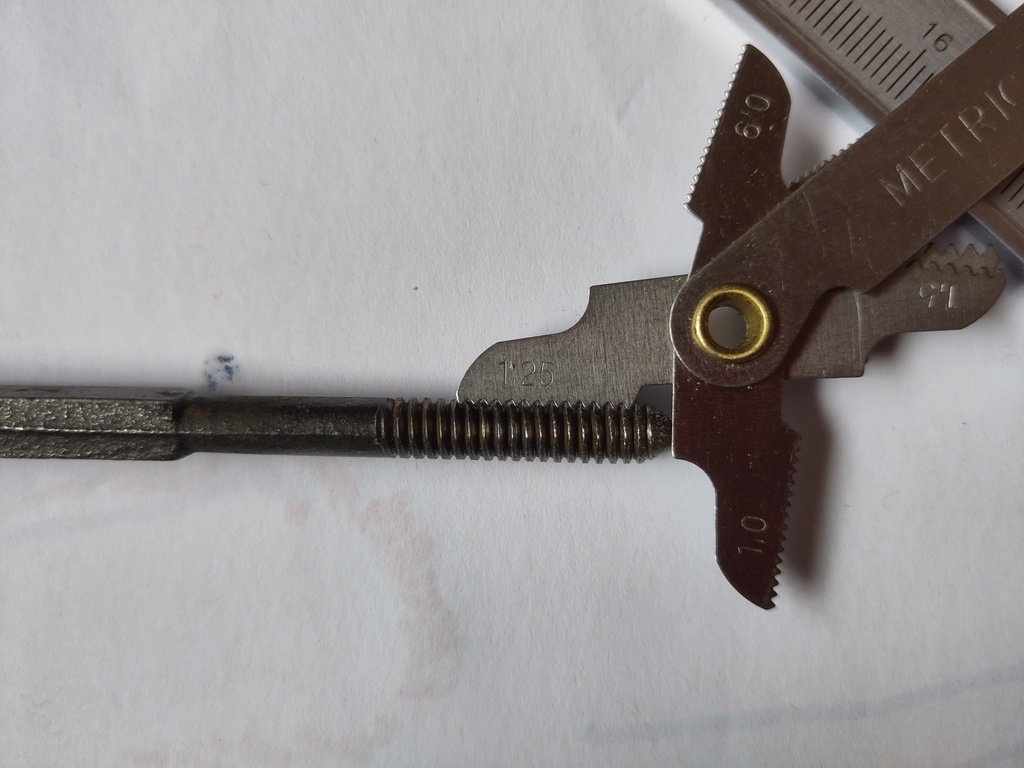

Voici quelques photos :

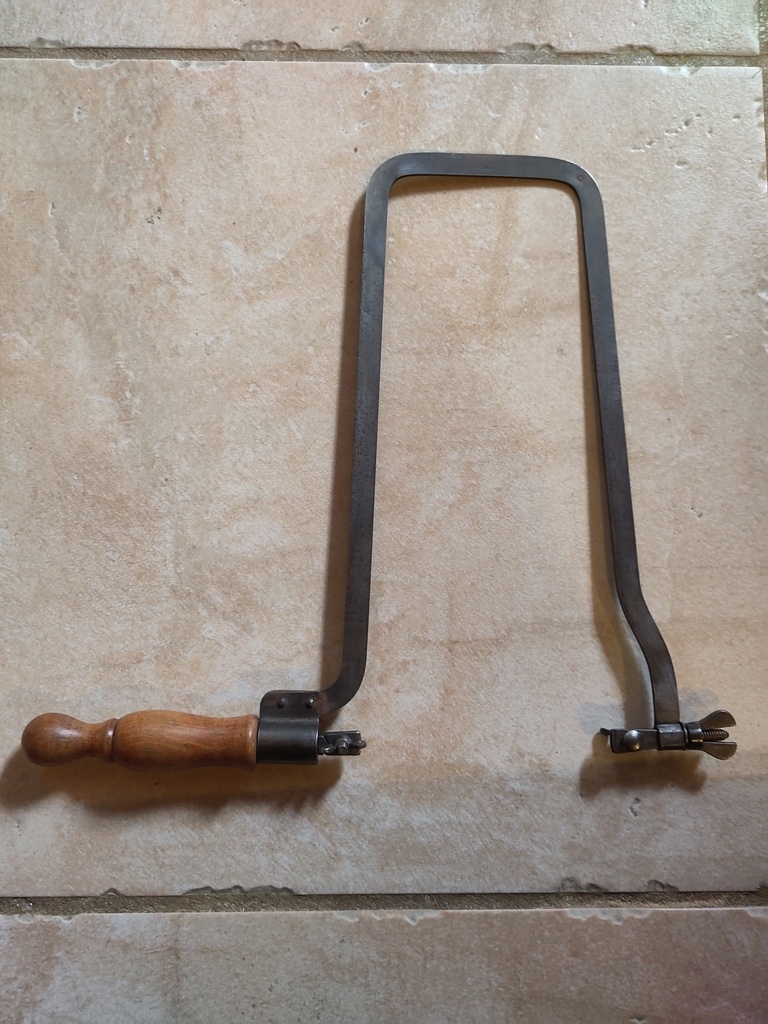

Et voici des photos de la scie :
Merci beaucoup!
6 réponses
Avec la photo c'est difficile à dire, il faudrait un plan plus rapproché et bien de face.
Il faut soit trouver une quincaillerie industrielle dédiée a la visserie, soit un tourneur.
Mais je tenterais d'abord chez le mécano (auto ou velo) du coin.
Ils,savent reconnaître un pas bizarre, et ils ont souvent une étagère dédiée. Peut-être te laisserais t’il fouiller
Bonjour jmulliez, Je pense qu'il s'agit d'un pas de vis impérial. Commence par compter le nombre de filets sur une longueur de 25,4mm soit un pouce. Si tu te réfère au tableau de Paul26 pour le diamètre de vis 1:4" soit 6,35mm il existe un filetage avec 20 filet par pouce soit 25,4 mm divisé par 20 filets = 1,27mm. Comme c'est une vis moulé et de qualité "approximative" ça pourrait correspondre. Tu peux trouver un taraud de 1/4" sur internet (exemple: la maison du taraud : taraud machine 1/4"x20 UNC / 6,35mm x 1,27 ). Après il te reste à faire un écrou.
Bonne chance dans tes recherches.
Pour mesurer le pas avec précision il faut mesurer plusieurs pas , par exemple 10 pas et diviser par 10 .

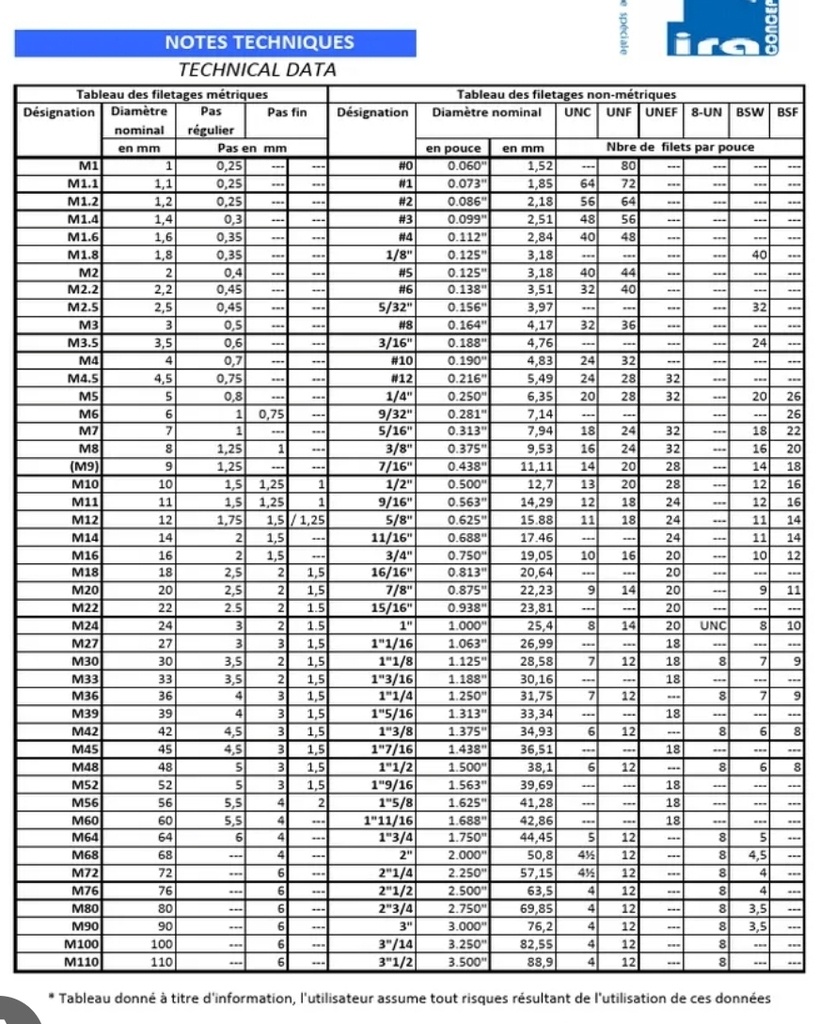

Ci joint un tableau métrique et US des différents diamètres de filetage et leur pas .
Si le pas est de 1,25 mm ce n'est pas du M6 , 1,25 correspond au vis de 8 mm .
Merci Paul26 !
J'arrive à environ 11,3 ou11,4mm pour 10 pas.
Du coup un pas de 1,13 en métrique ça ne semble pas correspondre.
Si j'essaye de chercher le nombre de pas par pouce (je l'ai fait sur un 1/2 pouce) j'arrive à 22 (2x11).
Ce qui pourrait bien correspondre à du 1/4" dans le tableau que tu donnes.
Merci :)
ben ça doit être du M6 par 1.25 du coup ? éventuellement, un petit coup de filière sur la vis pour là ou il est trop gros, si l'écrou ne rentre pas, ou avec un poil plus de patience, un petit coup de tiers-point .
Merci Timothée Delay !
effectivement c'est ce que j'aimerais essayer, mais je ne suis vraiment pas bien au fait et me demande où je peux acheter un écrou M6x1.25, quand je cherche sur internet je ne trouve pas grand chose de probant.
Bien sûr je vais essayer d'aller à la quincaillerie, mais j'ai des doutes sur leurs approvisionnement sur ce genre de choses.
ah oui j'ai pas cherché en détail, mais en métrique le standard c'est du 6mm par 1mm de pas... ça ne marche pas. Par contre le standard UNC 1/4 de pouce c'est diamètre 6.35mm et des pas de 1.27mm, ça peut peut-être le faire ? l'écrou devrait flotter un peu, mais serrable probablement...
(exemple ici : visseriefixati...nc-z-blanc.html)
cela semble être un pas carré, ensuite il faut regarder avec l'origine de la scie, si sa fabrication est Anglo-saxonne, le pas risque d'être en impérial.
Merci glaude !

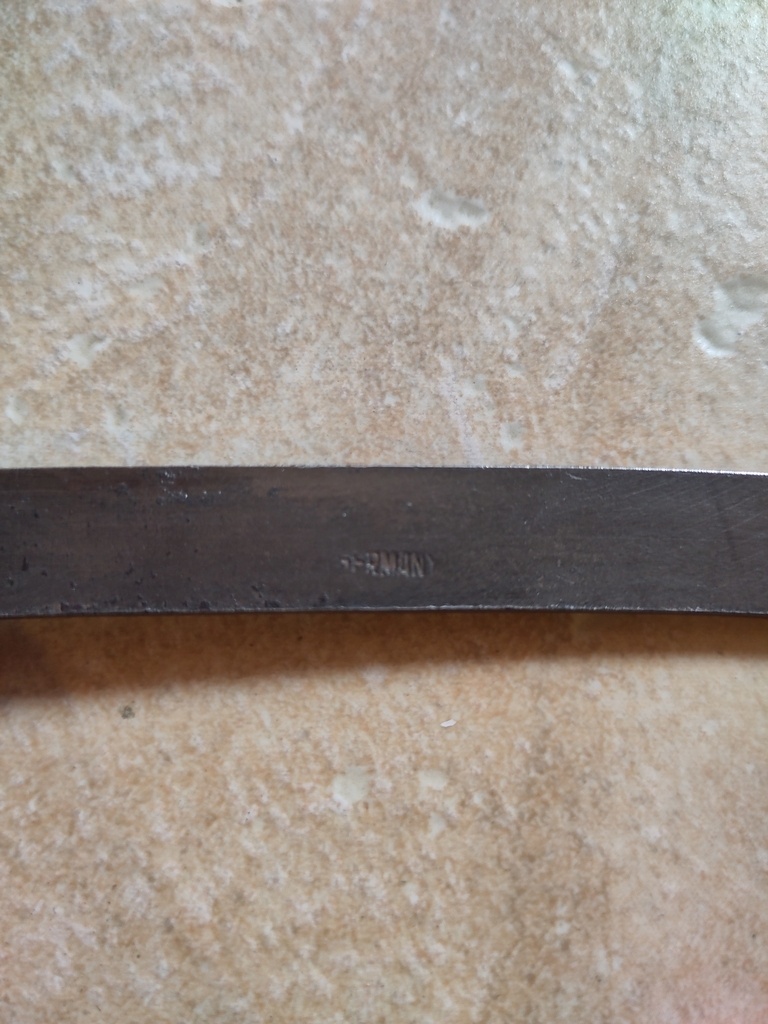

Je n'ai pas trouvé d'autres inscription que celle en photo où l'on devine le mot "GERMANY" donc j'imagine qu'elle n'est pas anglo-saxonne (si toutes les pièces sont d'origine).
Mais en même temps, lorsque je fais une recherche image sur google avec ma scie je tombe sur des scies similaires made ine england (ex: bobshop.co.za/...7cm/p/275348729 )
Je crois que je vais essayer (si j'arrive à trouver facilement) un écrou M6, pas de 1.25.
Si ça ne fonctionne pas que dois-jet faire pour trouver le pas anglo-saxon ? est-ce qu'un peigne à filetage comprenant les pas anglo-saxons suffira à me donner toutes les infos ?
Merci !
tu peux être en métrique mais ton filetage me semble à pas carré.
Le mieux serait de trouver une personne comme un tourneur qui soit capable de d'identifier le pas de ta vis
Licence
Bonsoir à tous, et encore merci,
Grâce à vos conseils, j'ai pu aller chez le vendeur de tondeuse qui garde de boulonnerie US dans un tiroir.
Et il m'a donc trouvé un écrou qui s'adapte très bien (avec frein filet même !)
Malheureusement je ne pourrais vous donner le verdict final car c'est de l'écrou de récup et je n'ai donc pas les données du filetage...
