Bonjour à tous,
Je souhaite suspendre une grande structure porteuse de type étagère au mur, jusque là rien de sorcier.
Seulement, je souhaite la fixation invisble et l'étagère en question est plutôt façon meuble Ikea, avec un panneau de fond qui va être peint par la suite pour masquer les vis.
En première idée, j'ai penser à encastrer des équerres (4 ou 8) dans le chant du meuble (grâce à une rainure) en différents endroits, puis réaliser une défonce par l'arrière dans le panneau de fond pour encastrer complètement l'équerre.
Il ne resterait alors que les vis visibles en façade.
Je pense que cela fonctionne avec toutefois le poids comme réserve : je pense que le meuble fini fera dans les 10/12kg et une fois chargé on sera dans les 20kg. D'où ma question - est-ce que je dois privilégier un type d'équerre précis (je pense à de la charge lourde), d'autant que j'ai la contrainte de l'épaisseur puisque mon panneau de fond fera seulement 8/10mm et du coup la défonce devra être minime pour que ça reste invisible (équerre fine au possible).
Donc pour résumer, équerre L supportant une bonne charge avec une faible épaisseur - ou alors autre système de fixation de type tube carré mais je sais pas trop comment le rendre invisible avec le panneau de fond.
Merci d'avance et bonne soirée :)
3 réponses
"...et l'étagère en question est plutôt façon meuble Ikea, avec un panneau de fond..."
Bonjour,
S'il doit y avoir un fond peint.... c'est qu'il y aurait des flancs. De quelle épaisseur ces flancs et en quelle matière. Bois, dérivé de bois,...?
Pour des parois verticales (absence d'effort en torsion. Uniquement de l'arrachement et du cisaillement), si matière cohérente (au sens structurel) et suffisamment épaisse pour envisager une inclusion sur chant, il existe ceci:
Merci Xylopascal !
J'avais probablement déjà vu ce système quelque part, et ça pourrait tout à fait fonctionner oui :)
Seulement, mon bois fait 17mm d'épaissuer, je ne pourrais donc pas le fraiser dans l'épaisseur pour rendre la fixation invisible ...
Pour ce qui est des "flancs", je peux te répondre (peut être pas très clairement) : la structure est en bois exotique (épaisseur de 17mm) avec un encerclement en chêne massif lamellé collé de la même épaisseur sur tout le pourtour - et le panneau de fond sera du cp de 8/10 mm (probablement plutôt 8).

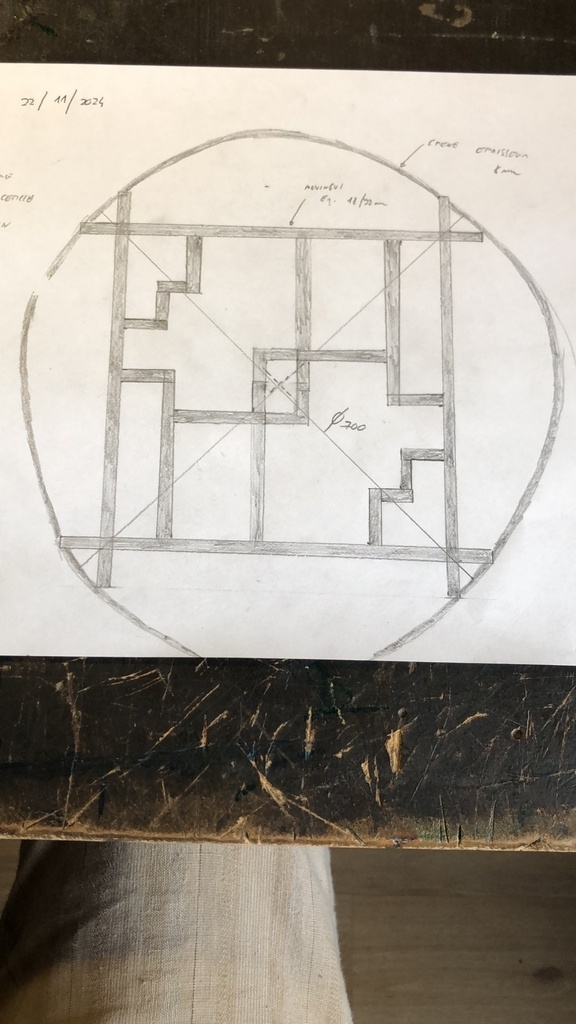

Ci-dessous un des croquis préparatoire de l'histoire en cours de fabrication

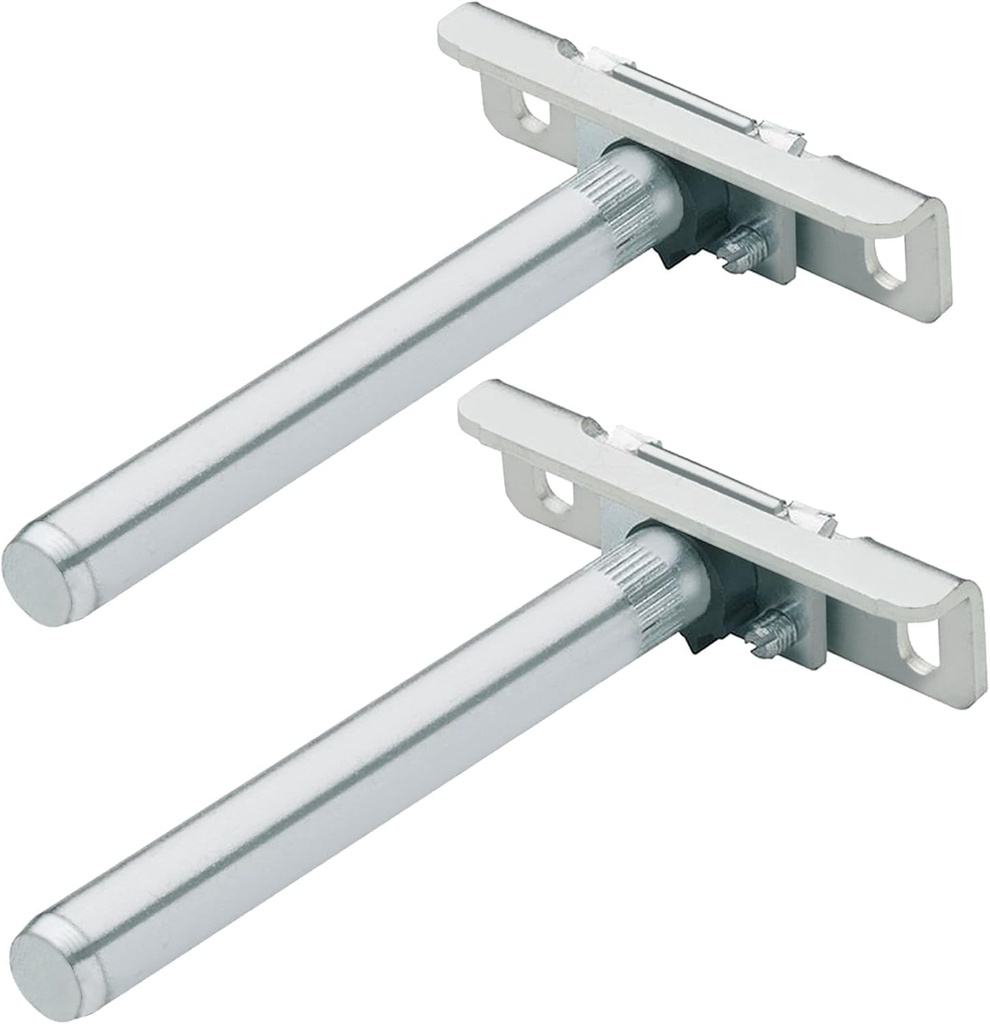

Regarder les fixations invisibles en forme de T comportant une ou deux broches qui s'insère dans l'étagère. Avec un nombre suffisant pour supporter la charge... et un mur autre qu'un simple plaçons.
En effet, il existe ce genre de fixation. (Je pense que c'est bien de ça que tu parles, dBPs ?).
Mais là, c'est la fixation au mur (ou les renforts qui y sont incorporés) qui fait toute la résistance et tenue du système.
Bonjour,
J’ai réalisé des cubes en mêla pour le boulot
J’avais utiliser le fond pour accrocher le cube
Le fond était coupé en 2 pour faire un French cleat
Collage d’un chant pré encollé sur les 2 coupes à 45
C’est très propre
Blocage du cube par vissage des côtés sur la partie du fond fixée au mur
Tu peux peindre les vis qui fixent le fond au mur, et si les côtés sont en massif, soit tu mets des petites chevilles, soit des bouchons sur les vis
Merci niconathy !
Merci pour cette réponse : tu penses qu'avec un fond en 8/10mm c'est suffisant pour faire un french cleat et supporter 20kg ? D'autant que j'aimerais que ça reste invisible tant de face que de profil - est-ce le cas avec le french cleat ?
Pour ce qui est des vis de fixation, elles peuvent aussi être de face sur le panneau de fond, vu qu'il va être peint de manière décorative, le motif cachera assez subtilement les vis (et tout ce qui sera dans le meuble aussi d'ailleurs :) )
Ah non, j’ai mis du 19mm pour le fond
Il est pris entre les côtés, donc les chants du fond sont invisibles
Je te fais quelques photos au boulot lundi
