camema

Quel type de fixation pour cette étagère?

bonjours à tous,

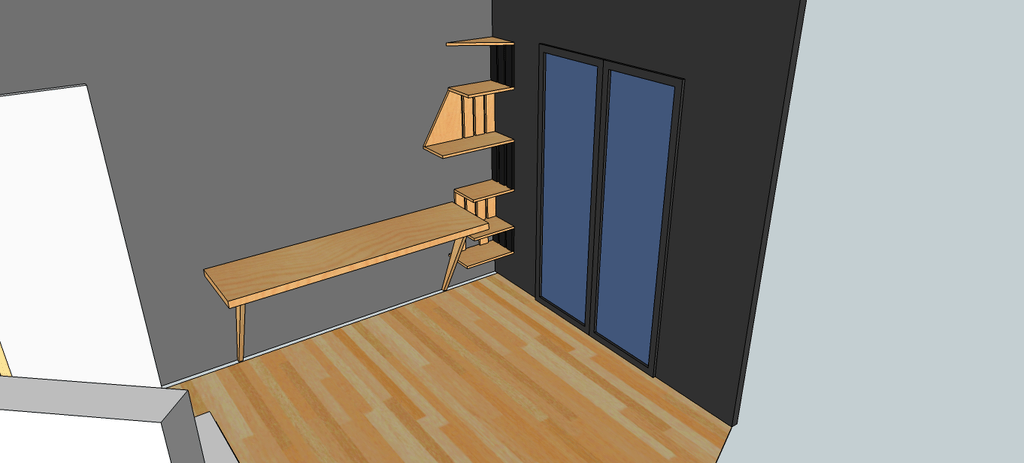

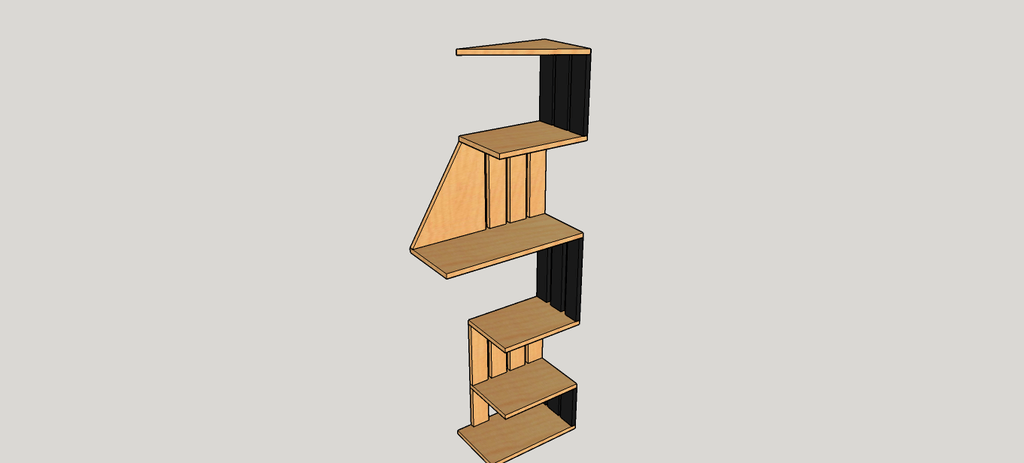

je dois réaliser cette étagère pour une amie, elle est inspirée d'un modèle vue sur Pinterest. je l'ai ajustée à ces besoins et ces goût mais je bute sur la fixation au mur. Elle sera fixée dans un angle et supportera, du bas vers le haut, la box internet, l'imprimante, puis de nombreux dossiers.
Pour l'instant tous ce que j'ai trouvé c'est de mettre des chevilles à expansion à chaque niveau. C'est très solide, ça supportera le poids mais c'est pas franchement jolie. Il me faudrait cacher les vis et je vois pas trop comment faire ça proprement!!
donc voilà où j'en suis, auriez-vous des solutions de fixations solide et invisibles?
Merci d'avance pour vos réponses.

niconathy


Quelle épaisseur font tes étagères? Une idee des dimensions?

camema


L'étagère fais environ 1600mmm de hauteur de 60mm a 40mm et la profondeur est de 270mm. L'épaisseur des panneaux est de 20mm.

Connectez-vous pour ajouter un commentaire.
?

7 réponses

2
Jean Galmot

Tu peux noyer tes têtes de vis dans les parois de ton étagère, et fabriquer des bouchons dans des tiges de hêtre, que tu pourras, plus ou moins teinté pour être raccord avec la teinte de l’étagère.

Mis à jour
camema


Merci @jeangalmot pour ta réponse. Je n'ai que 20mm d'épaisseur de panneau crois-tu que ce sera suffisant pour y insérer la vis plus un bouchon?

Jean Galmot


Oui tout à fait, tu peux faire des bouchons de 3mm d'épaisseur si tu veux, ils sont là juste pour l’esthétique et n'ont pas un rôle de renforcement. D'autant que l'effort sur l’étagère est en cisaillement et non à l’arrachement.

camema


je ne pensais pas que l'on pouvais faire des bouchon si fin! en même temps je n'ai jamais utilisé de bouchon... donc il faudrait que pense à acheter de quoi fabriquer des bouchons parce que la solution des tourillons en hêtre ne me conviens, l'étagère sera en frêne. encore merci

Jean Galmot


Après, tu peux très bien les faire de 5mm pas de souci, tu a de la marge. Utilise une scie à denture fine, genre scie Japonaise.

camema


Je penche franchement pour ta solution je vais allez voir ce que ca coûte un outil pour les bouchon...

Jean Galmot

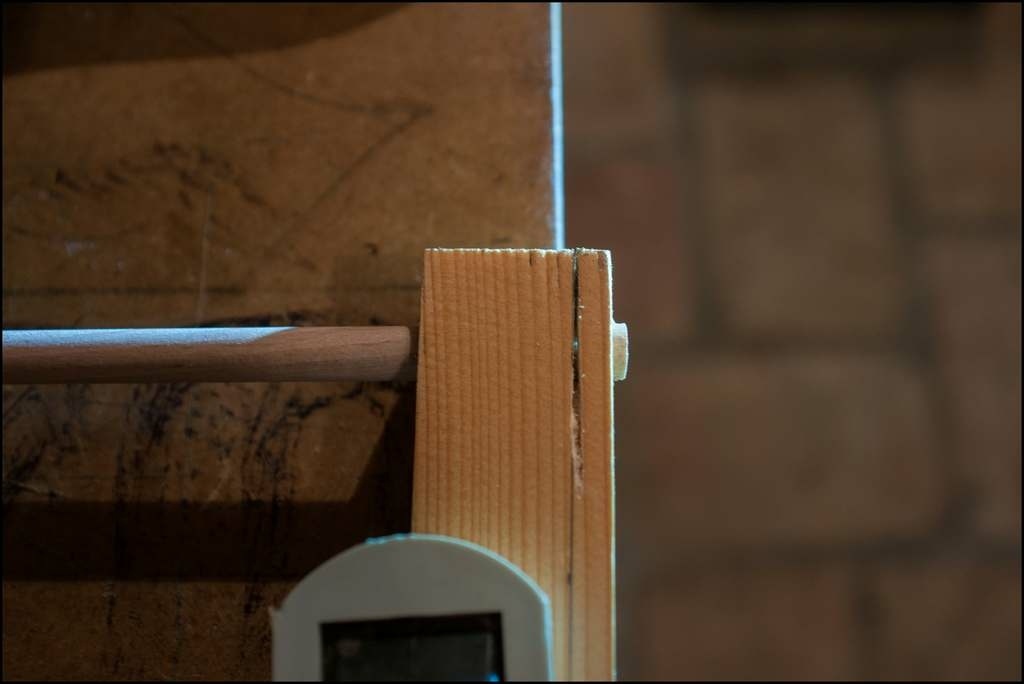

Un petit truc que je m'étais fait. Tu places ton coup de scie à la distance qui va bien.Tu mets le bout en affleurement.

camema


Sympa ton idée j'ai bien fait de poser cette question

Jean Galmot


A faire de préférence dans du bois dur car les coups de scie répétés finissent par agrandir le passage, mais bon là t'en a pas 300 à faire 😂

camema


En tous cas je te remercie @jeangalmot ainsi que tous les autres. Je vais retenir ta solution et m'acheter de quoi faire des bouchons. Cela me semble être la solution la plus adaptée. Dernière question, tu les colles les bouchon? Si oui que faire si on doit décrocher l'étagère?

Youenn


Attention quand tu vas faire tes bouchons à pas te retrouver en bois de bout à moins que tu souhaites qu'il soit visible, parfois il faut "assumer",marquer une fixation peut donner un aspect décoratif.

camema


T'inquiète @youenn j'y pense déjà non seulement je ne pas prendre dans le bois de bout mais je vais surtout essayé d'avoir le fil le plus proche

Jean Galmot


@camema non tu colles pas, tu emmanches en force "léger", si un jour tu veux les retirer, tu y visse une petite vis et tu tires.

Connectez-vous pour ajouter un commentaire.
2
sylvainlefrancomtois

hello , quand c est design le meilleur compromis c est que l on fait avec les fixations des éléments décoratifs , il faut juste les positionner avec gout et logique !!

http://www.castorama.fr/store/...

camema


Merci @sylvainlefrancomtois. c'est effectivement une bonne solution je pense que cela plairait à ma cliente mais c'est vrai que je m'étais mis dans la tête d'avoir une fixation totalement invisible pour une impression de "lévitation". merci encore

sylvainlefrancomtois


il y a les tasseaux cachés en rainures , mais tes rayons sont pas assez épais !

Connectez-vous pour ajouter un commentaire.
1
Didier

Connais-tu le système INVIS de Lamello qui permet de cacher les vis ?
https://youtu.be/KVPsryEoMD8

camema


Je ne connaissais pas ils sont fort chez lamello!

sylvainlefrancomtois


ç est magique !! je connaissait pas non plus !!

niconathy


Ouai, il sont fort, mais c'est cher....

Connectez-vous pour ajouter un commentaire.
1
hugues

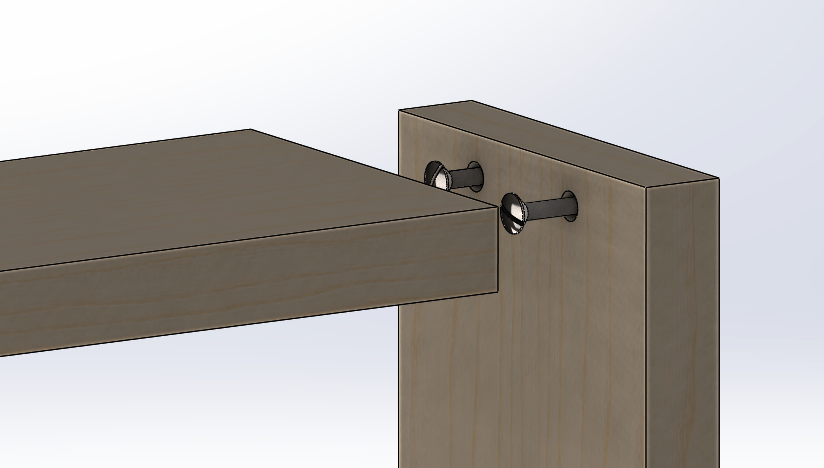

Tu peux utiliser aussi une fraise a rainures en T. Mais juste sur un seul côté du mur. L'avantage c'est que tu peux descendre ton étagère facilement.

camema


Merci @hugues. Ton idée est bonne mais si je la comprend bien elle demande une très grande précision parce qu'il suffit d'un décalage d'un petit millimètre pour l'effort ce fasse plus sur une vis que sur une autre? sinon pourquoi que d'un seul coté?

hugues


Si tu en met sur les deux côtés tu ne poura pas glisser ton étagère dedans. Pour la précision efectivement ca doit être précis mais si une vis se tord un tout petit peu les autre prennent le relai.

Connectez-vous pour ajouter un commentaire.
0
bensz

Bonjour,

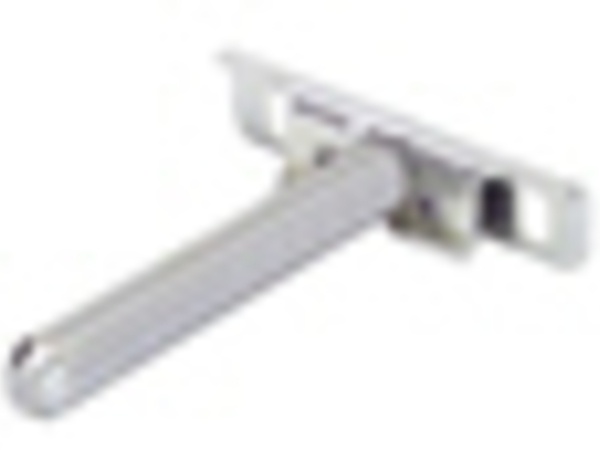

Si tu ne prévois pas trop de poids, tu peux utiliser des supports réf 79714 de chez Hettich. (taquets d'étagère Titan).

Bonne réalisation
Benoit

Connectez-vous pour ajouter un commentaire.
0
Youenn

Bonsoir,

Quelle est l'épaisseur des tablettes? Si elles sont entre 20 et 22, tu peux adopter les chevilles à expansion + goujon et collage en plein sur les dos des étagères.

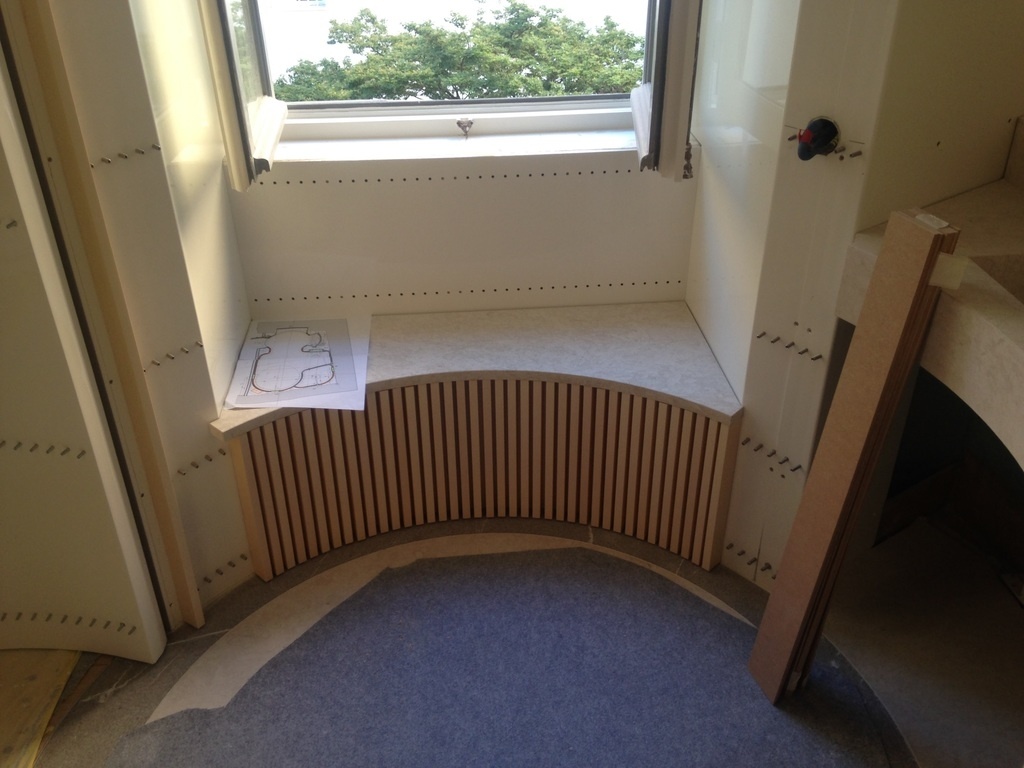

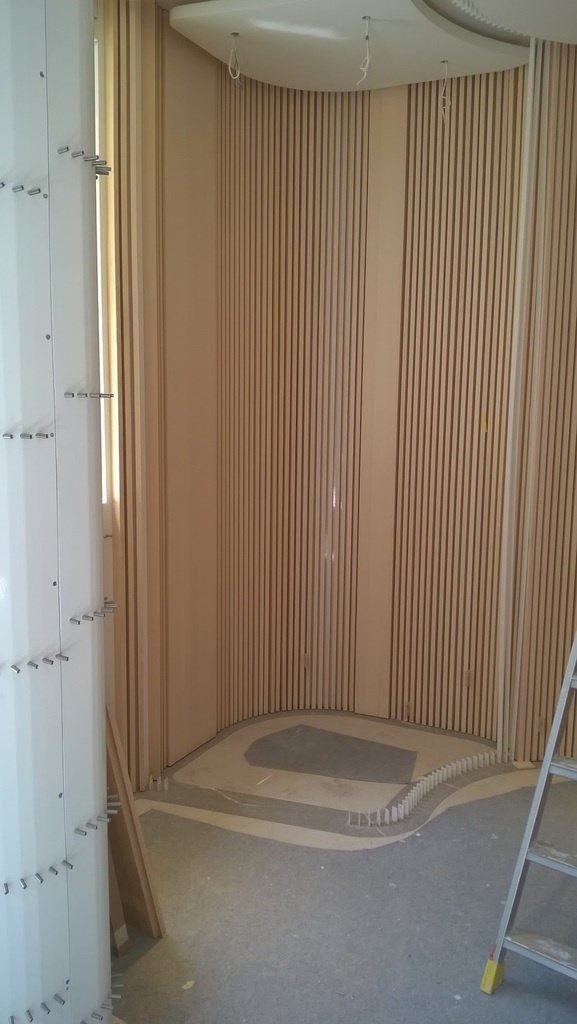

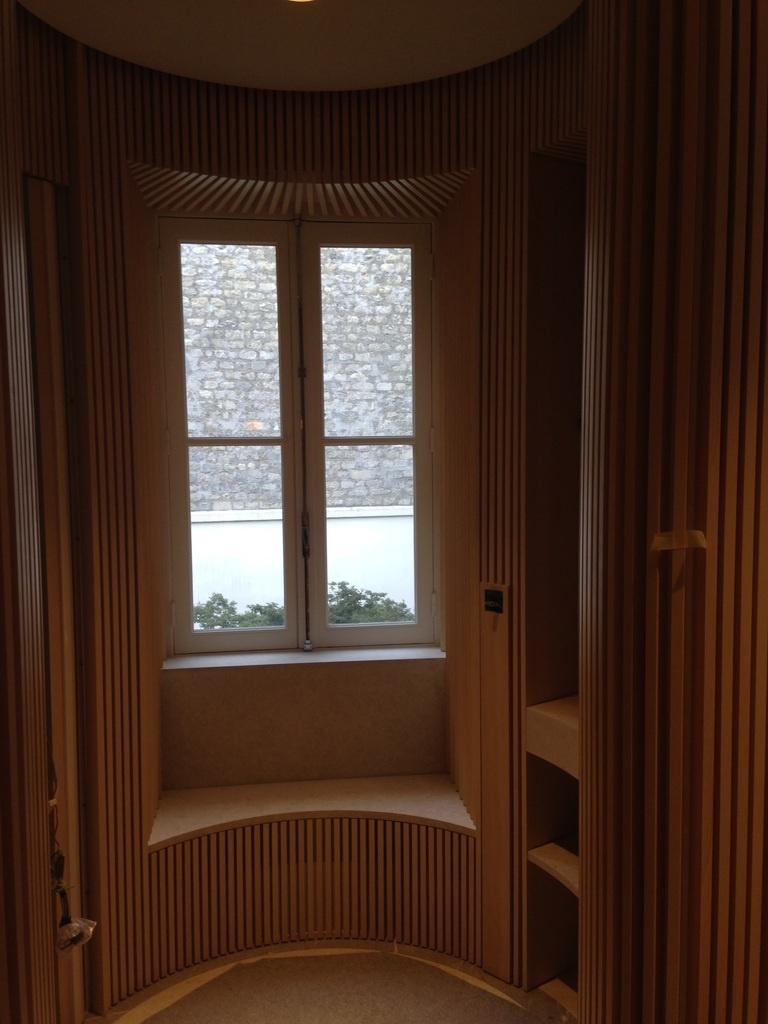

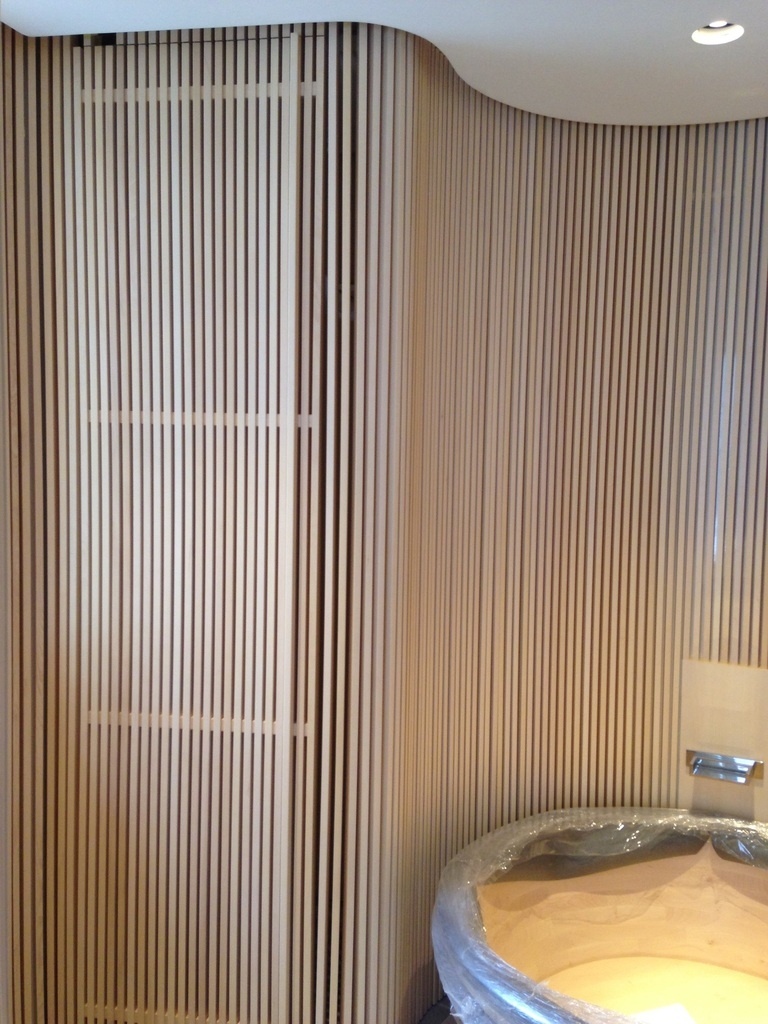

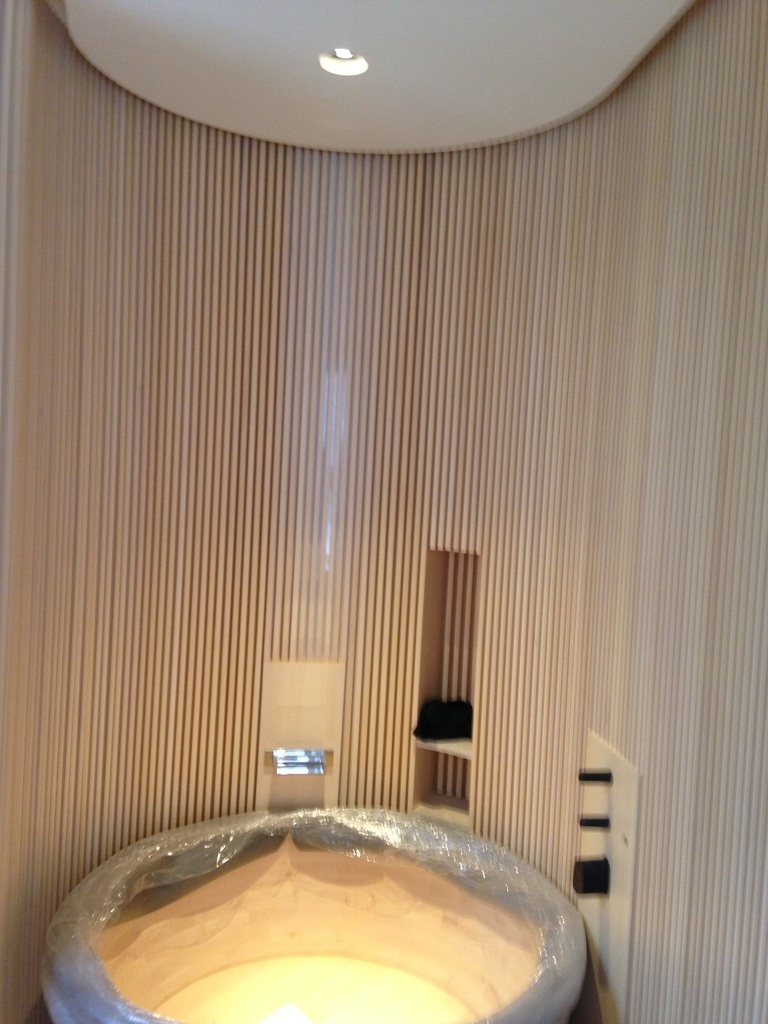

Voici 2 photos pour te montrer le principe.

@+

chênedinspiration


quand tu mets des chevilles tu ne rigoles pas :)

Youenn


Infact, de mémoire 2400 goujons en inox diam 8x35. Ca chauffe les doigts.;)

camema


Oh pu.... C'est impressionnant! Aussi bien la méthode que le résultat. Superbe boulot👏
Par contre je ne te cache pas que ce n'est pas la solution que je vais retenir!

Youenn


Merci @camema et encore tu n'as pas vu la face opposée, un grand délire. Alors, tu as retenu quoi comme solution au final?

hugues


Sacré boulot @youenn ca mériterait une creation et même un pas a pas

Boris Beaulant


La création est , non ?

camema


D'accord avec toi @hugues ca mériterait au moins une création.

Jean Galmot


@youenn Très joli!

Boris Beaulant


@youenn, comment est maintenu le bois sur ton système. C'est collé ?
Si tu as ça sous le coude, je veux bien la ref de ce produit !

Youenn


@zeloko le bois est bien collé sur les goujons,le filetage fait office de'accroche.
La colle utilisée est la ROTABON 2000 de chez KENT.

Connectez-vous pour ajouter un commentaire.
0
fab83

j'ai bien une idée mais peut être un peu trop fastidieux pour se projet :

n'y aurait il pas moyen de repenser un peu l'étagère pour que la fixation se fasse directement au travers d'une des petites parties de tes joues
et quelles se retrouvent cacher par la tranche de l'étagère une fois en place ?
je vais essayer de faire un crobar si c pas clair 😂

camema


Merci @fab83. heu je veux bien un crobar...

fab83

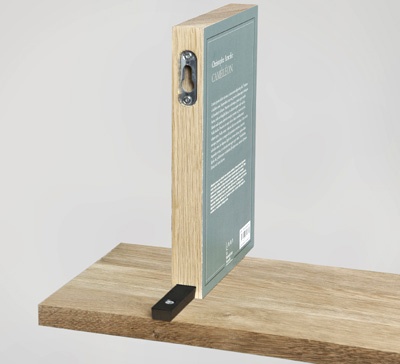

sinon tu as sa si tu sait ce que ta cliente va mettre sur les étagères

fab83

après esthétiquement cela ne correspond peut être pas ... et question facilité cela t'oblige à mettre en place les éléments séparément ...

camema


J'aime bien ta solution précédente. A voir. En tout cas merci pour tes propositions.
