Salut la communauté !

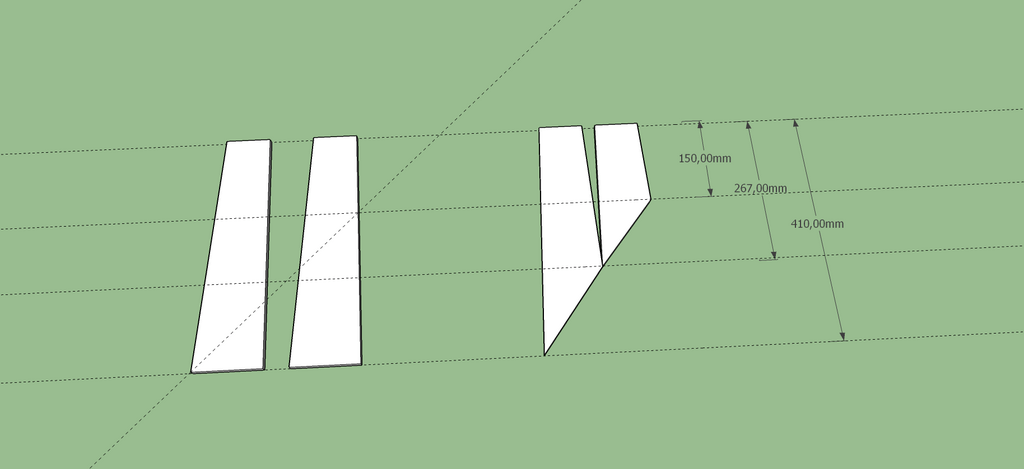

Je suis actuellement sur la fabrication d'une lampe, après avoir créer ma pyramide tronquée hexagonale (base de la réalisation de ma lampe) je dois effectuer une coupe biaise de 4 panneaux sur 6 en partant de leur base.
Je suis bloqué, je fais pas mal de simulation, de test mais pour l'instant cela ne me convient pas (il aurait été plus facile peut être de découper cette partie avant de faire mes trapèzes isocèles)
Si vous avez déjà effectué cette opération ou que vous aimez les casses têtes géométriques, je suis preneur de tout conseils et astuces

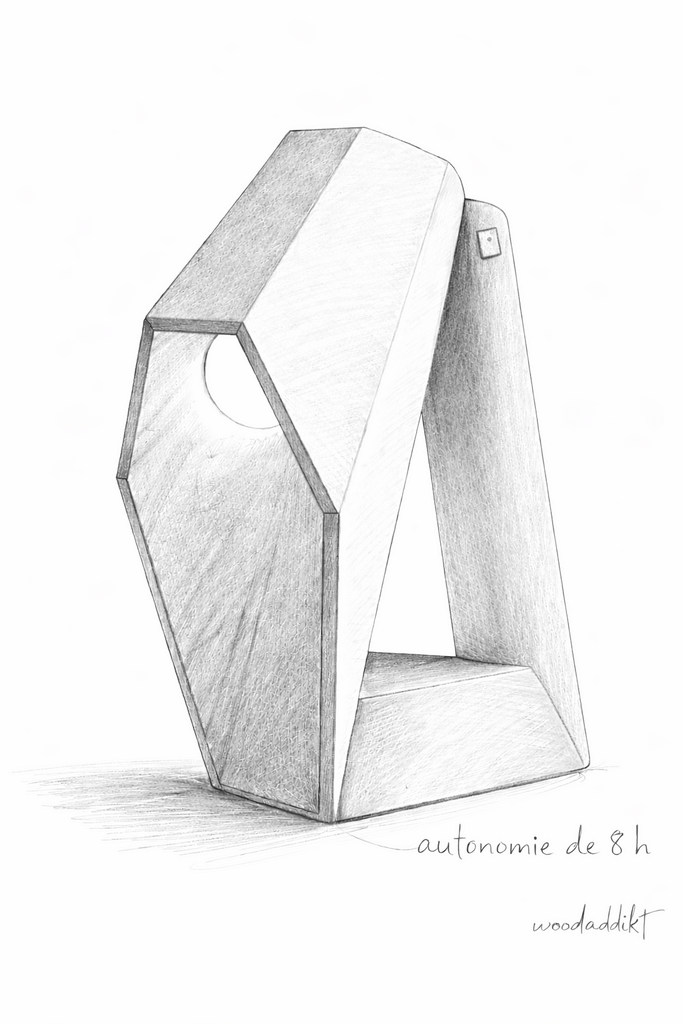

Voici l'illustration de l'objectif et de la lampe une fois finie.
Merci et bonnes continuations dans vos projets & réalisations
4 réponses
Bonjour,
c'est du domaine de la géométrie descriptive, l'option traçage des angles de corroyage donne de bons résultats.
À ta planche à dessin...
Jean
Merci Jean, je ne connaissais pas le terme, je vais de ce pas découvrir ces applications !!!
Attention, ma formulation peut faire croire qu'il s'agit d'une solution logicielle, mais il s'agit bien de dessin/trait, que l'on pratique avec les outils ad-hoc, planche à dessin, compas, règle, équerre, et crayons bien évidemment, et papier aussi, où ais-je la tête !
Je n'ai plus de compétences en DAO, peut-être existe t'il des solutions, mais aborder le sujet avec les outils "à main" est tellement formateur...
Recherche "angle de corroyage" sur le site, il y a sûrement des réponses.
À suivre.
Jean
Voir sur l'air du bois le pas à pas de sylvainlefrancomtois sur l'arêtier pour apprendre à tracer ! Il faut s'accrocher quelques heures et faire les exercices, mais ça vaut le détour !
Chatongris merci pour ce conseil avisé, j'avoue y être passé quelques fois mais effectivement, il faut s'accrocher
Ça va peut-être t'aider.
J'ai mis aussi des liens intéressants
Merci kaj !merci pour ce lien très intéressant, mon angle final dièdre est déjà calculé par contre j'avoue que la vidéo va beaucoup m'aider sur la théorie !!!
En section perpendiculaire, c'est un hexagone régulier ?
J'imagine cela de la façon suivante :
. Définir ton angle de corroyage, pour tes différentes pièces (si c'est un hexagone régulier, ca sera le même angle partout)
. Définir 6 pièces capables, identiques en longueurs, pour tes 6 faces
. Débiter, puis usiner les contours de tes 6 pièces. Puis y usiner les pentes.
. Monter à blanc ton fût hexagonal, pour y tracer tes coupes en bouts, sur tout le pourtour, et à chaque extrémité.
. Redémonter, et couper en bout tes pièces.
. Assemblage final et reprise de tes extrémités.
L'ensemble, suivant ton outillage à main, ou machines.

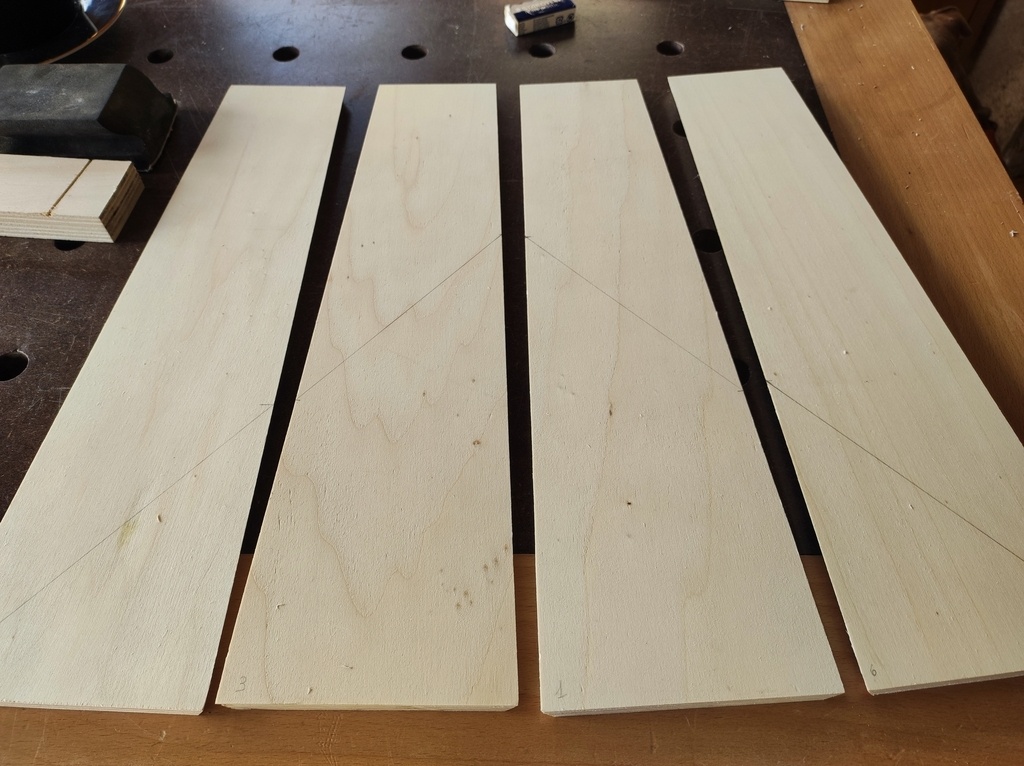

Merci Medalegno !très bonne synthèse de l'opération, j''ai déjà tracé mes traits de coupes mais c'est le passage sur la scie sur table que je n'arrive pas à mettre en œuvre avec certitude, il me faut un maximum de précision pour l'assemblage final (qui va être délicat lui aussi). Voici mes pièces pour illustrer l'étape actuelle.
Je m'interroge sur le procédé le plus fiable pour positionner et stabiliser mes pièces avant découpe (avec l'importance de la répétabilité).
OK, et bien tu es déjà bien avancé !
Maintenant, pour trouver tes angles de coupes en bout :
. Soit par le dessin, pour rechercher l'angle (par rapport à la médiane de chaque pièce) des différentes pentes en bout.
. Soit avec un logiciel, ça peut se trouver aussi sans problème.
. Soit la méthode empirique :
. Tu inclines ton fut de l'angle de la coupe du fut, sur une table ou un panneau.
. Tu reportes une distance, identique à chaque fois, sur les angles de ton fut. Puis tu rejoints ces points, pour tracer le contour.
. Avec une fausse équerre, (ou une fausse équerre numérique qu'on trouve partout à pas cher aujourd'hui), tu relèves les angles, entre le point médian de l'arrête des différentes faces, tout en étant perpendiculaire à cette arrête, et ton panneau.
Facile ! (enfin, quand on se comprend
)
Medalegno oui je comprend bien

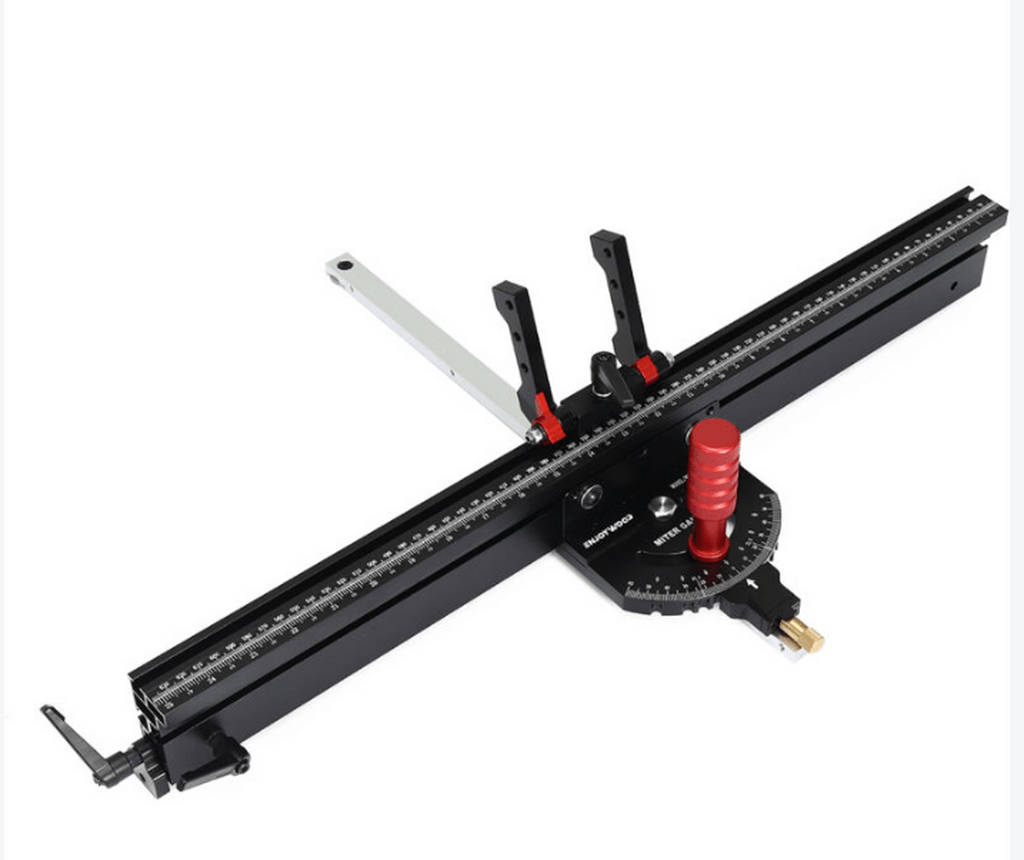

, j'ai un accessoire à l'atelier qui pourrait bien m'aider, je n'y avais pas pensé en premier lieu mais ça peut être le bon outil si j'ai bien compris la logique. Reste un dernier point non résolu, l'angle des chants pour avoir une "façade" (ensemble des chants) homogène et plan
Yggdrasil Pour la "façade" plane, ça nécessite une scie inclinable, je ne l'ai pas précisé.
Mais sans ça, difficile de faire ces pentes en bouts (même si avec divers montages parfois complexes, ça reste du domaine du possible)
Une option "simplifiée" pourrait être d'assembler/coller ta pyramide, de tracer la coupe sur les 6 faces, puis de scier à 1mm de trait avec une scie à main (égoïne, à cadre ou japonaise) en respectant le plan.
Ensuite rectifier la coupe, au rabot de paume ou avec un abrasif collé sur une surface bien plane, comme déjà proposé.
Cela permet de s'affranchir des recherches d'angle qui peuvent vite devenir fastidieuses.
Jean
Licence
À quoi correspond cette coupe? À "l'avant de la lampe" ? À "l'arrière"?
Je pense que pour ma part, je collerais et viendrais ensuite aplanir la "base" de la pyramide au lapidaire ou à la cale à poncer.
Merci jmulliez , ça correspond sur l'image de la lampe au chants de face des pièces de chaque côté, pas l'avant ni l'arrière. Étant amateur, je ne connais pas le "lapidaire ?"
Je n'ai pas d'outils avec une lame assez ample pour couper la pyramide une fois assemblée malheureusement.
Yggdrasil un lapidaire c'est une ponceuse stationnaire avec un grand disque abrasif. Ça peut aussi se faire sur une ponceuse à bande stationnaire selon les dimensions.
Si tu n'as pas accès à ces machines, tu peux très bien le faire à l'huile de coude, avec de l'abrasif collé sur une surface plane et tu viens passer ta piece dessus.
Pour pas se tuer à la tâche, il faudra faire une prédécoupe approximative de chaque élément au préalable. Il ne restera alors plus que quelques millimètres à enlever.
C'est la fabrication ou la modélisation que tu qui te pose problème ?

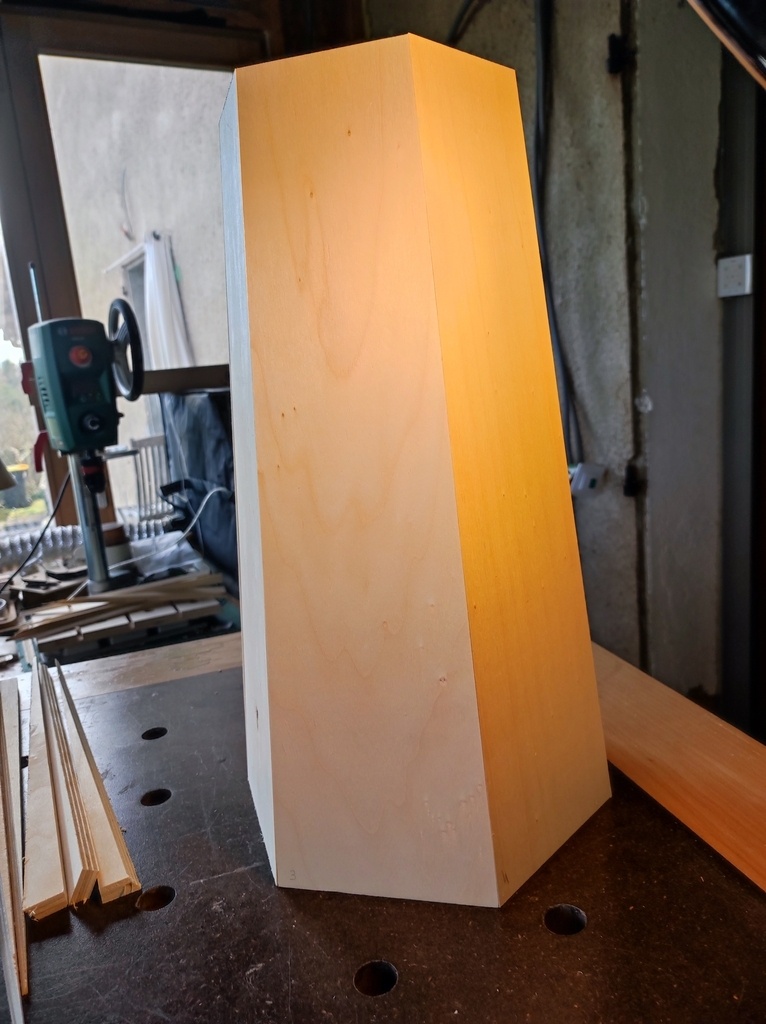

Salut Boris, j'en suis à la fabrication, j'ai déjà ma pyramide tronquée hexagonale, j'en suis donc à l'étape des coupes complexes
