Salut,
Je suis sur la planification d'un escalier double quart avec limon central autoportant en hetre et marche en chêne. Il sera dans une trémie de 2mx2m donc, globalement, longueur limon volée 1: 150cm, volée 2: 100cm et volée 3: 150cm
J'ai un doute sur la largeur. Je pensais faire 2 plis de 60mm collé mais j'ai peur que ce soit juste.
Peut être faire avec une troisième épaisseur pour arrivé à 170?
Les expert ont un avis sur le sujet?
Aussi, tant que j'y suis, je crois que j'ai tendance à surdimensionné mes crémaillères en laissant 28cm de bois sous l’arrière de la marche (ça donne une section transversale de 350mm hors entaille de marche je dirais..)
J'ai lu qu'une crémaillere de 120 pouvait suffire et, pour le coup, ça me parait un peu faible.
Je trouve pas vraiment de doc sur le sujet, si quelqu'un a une piste ou un avis la dessus, je suis preneur aussi.
bonne soirée.
Mis à jour1 réponse
Bonjour,
Il est difficile de vous répondre car votre descriptif est incomplet En supposant que l'on parle de la même chose la distance la plus grande entre les appuis est de 1m50 donc si on parle de crémaillères porteuses selon leurs épaisseurs il faudra environ 6o mm sous la marche ( perpendiculaire au rampant ) pour une épaisseur de 110 mm et 90 mm pour une épaisseur de 95 mm . Maintenant si l'escalier est encloisonné et que les crémaillères ne sont pas autoporteuse le problèmes est totalement différent et d'ailleurs un faux limon est plus adapté pour ne pas avoir la pose d'un stylobate.
Toujours est t'il que l'on considère toujours le point le plus bas de la crémaillère à savoir l'arrière de la contre marche ou le dessous arrière de la marche pour dimensionner les crémaillères ou les limons ( le dessus n'est pas porteur ) bien sur il faut tenir compte du balancement qui chantourne le limon et qui pour des raison esthétiques peut être parallèle à son dessus .
Plus de renseignements car votre escalier peu être rampe sur rampe; encloisonné ; etc etc
Oui pardon, j'ai corrigé dans la question, je parlais effectivement de la distance sous l’arrière de la marche et non pas sous le nez de marche. Je profite pour rajouter le fait que les crémaillères seront auto porteuse dans la question afin de clarifier.
L'escalier suit un angle de deux murs qui ont une trémie carré a l'étage supérieur.
Les client-es veulent un limon (crémaillère pour le coup) central. Il sera effectivement auto-porté avec fixation haute et basse donc pas de stylobate ni de faux limon, 5mm de jour tout le tour au niveau des murs.
Il y a un espace de 200mm dans le plan vertical entre les marche de la volée 1 et de la volée 3.
N'hesitez (on se tutoie nop?) pas à me redemander si je ne laisse toujours pas assez d'info.

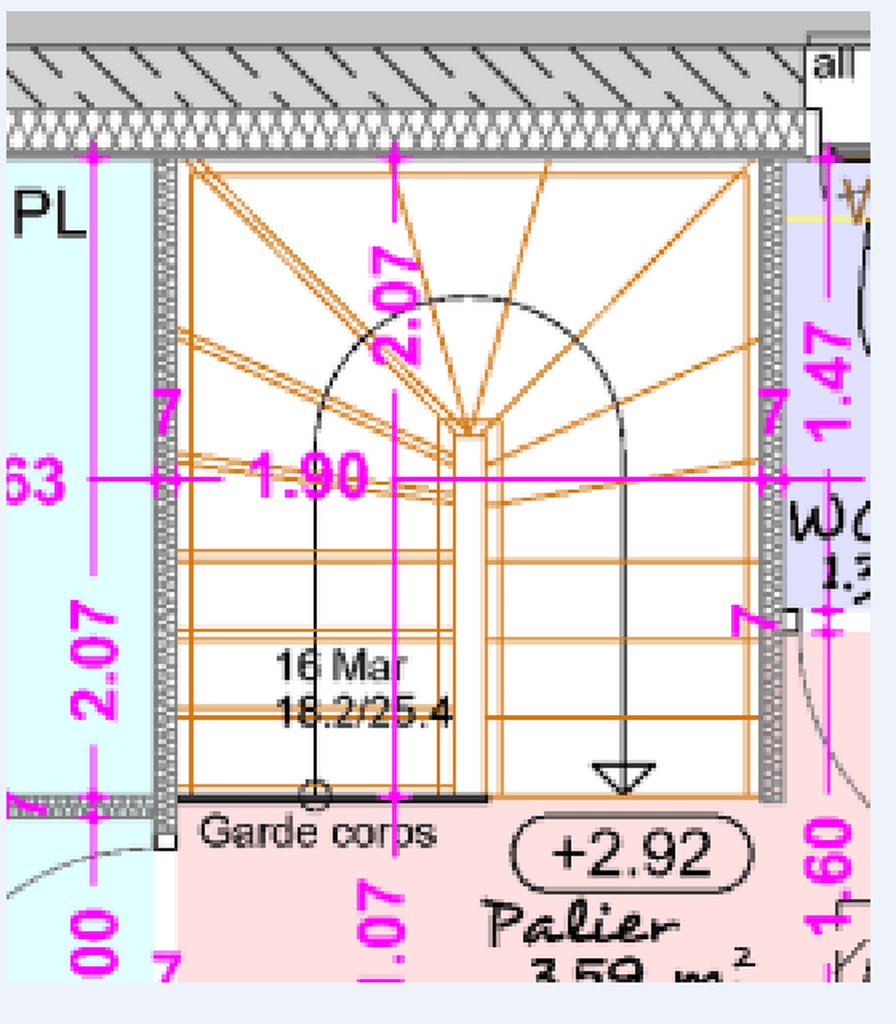

Je mets une image de l'implantation à la suite de ce message.
ok
A première vue on voie que il n'y a pas de plaquette d'arrivée; si il y a garde corps à l'étage il dois y avoir des poteaux ? sur les deux pan de mur soit les crémaillères sont fixées aux murs et on peux utiliser du 34 et alors si les marches ne touchent pas aux murs c'est un nid à M ou il faut utiliser une section plus grosse et on peut s'interroger sur son utilité. Sur ces deux partie un faux limon protègerai des salissures . Sur la volée de départ les double traits correspondent 'ils à des contremarches ?
En principe sur un limon crémaillère les marches dépassent et la mouluration et retournée du coté jour et sur les cotés sans mur.
Reste l'échiffre centrale ou il faut en principe une main courante et
un garde corps le plus simple est de faire un noyau qui va satisfaire à la statique des deux crémaillères en envoyant la force au sol et on peux envisager la continuation du profilage de la main courante à son sommet.

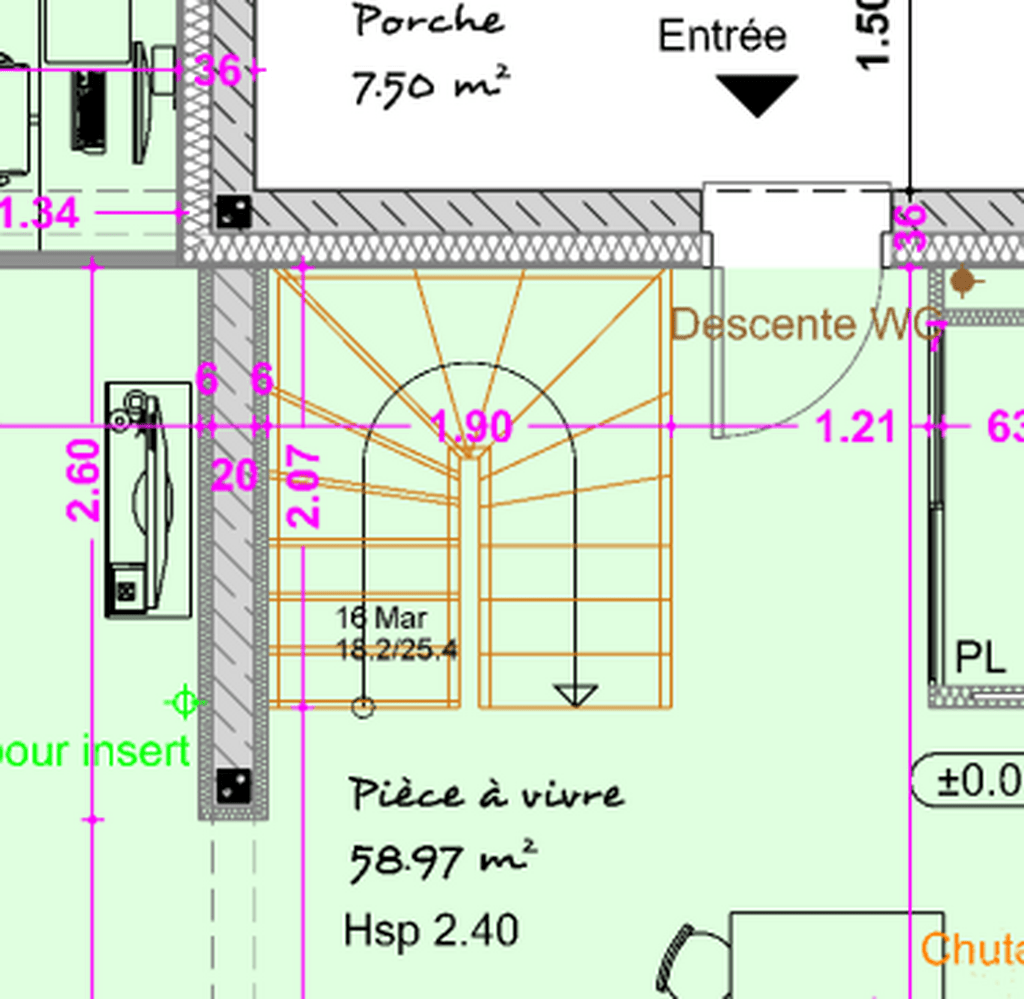

Pardon, je ne suis pas clair. Le dessin fournit juste l'implantation et la taille de la trémie (dimensions que je suis aller reverifier sur place bien sûr) créer par l'architecte qui a fait les plans de la maison.
Du coup, l'escalier représenté est fantaisiste.

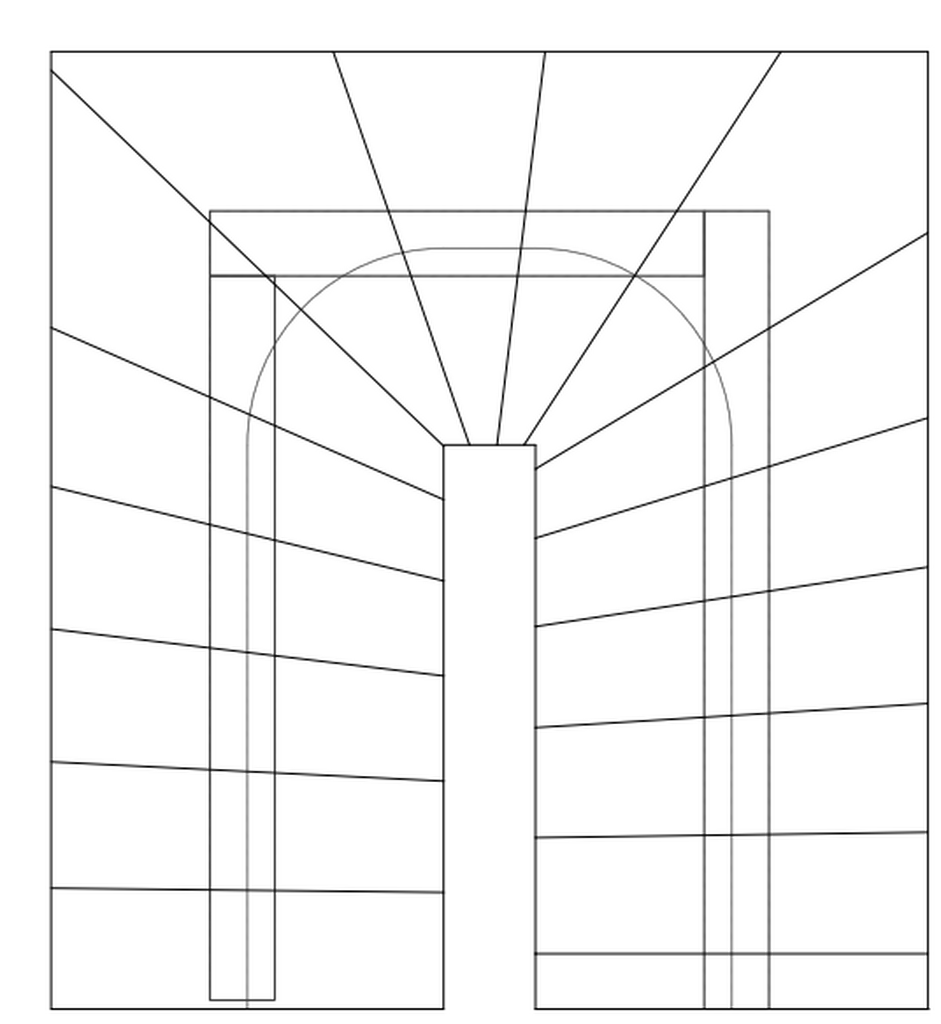

Il aura une crémaillère centrale et les marche seront en retrait de 5mm du mur. Il ressemblera plutôt a l'image suivante.
Ma question portait donc sur la section de cette crémaillère.
A la base, j'avais prévu 120 de large par 200 perpendiculaire au rampant à l’arrière de la marche.
Je prend un doute sur le 120 et je pense que je vais augmenter a 160mm pour la largeur.
Vu que c'est auto portant, dois je considérer que la porté est de 1m50+1m+1m50 et augmenter la hauteur de 200mm prévu à la base d'après vous?
Si le limon était droit il faudrait pour une portée de 4 m une crémaillère de 9o d'épaisseur et 215 perpendiculaire au rampant sous le dessous de marche à son point le plus reculé (ou 105 / 200).
Mais cela ne tient pas compte des assemblages des crémaillères entre elles et là il faudra prévoir des assemblages par platines et boulonnage comme il faudra bloquer l'escalier au sol et en tête.
c'est bien compliqué sans aborder les assemblages des marches et le garde corps. On peut envisager d'encastrer des crémaillères dans les murs ( long pan ou retour à étudier) pour simplifier ou faire fabriquer le limon en lamellé collé.
Je dois bien dire que j'ai du mal à comprendre le désir d'un escalier à limon central dans cette disposition car il sera très peu visible et apporte pas mal de contraintes de fabrication et risque d'être moins stable.
