Bonjour,
J'ai un combi kity bestcombi 2000.
J'aimerai rigidifier un peu cette machine en ajoutant une structure plus raide au niveau du socle, en profiter pour la mettre sur roulettes pour la déplacer et avec pieds réglables pour la stabiliser pendant le l'utilisation et compenser les défauts du sol. Je vais aussi y ajouter une 40aines de kilos au niveau du socle pour lui donner un peu d'inertie. J'espère qu'avec tout ça je limiterait les vibrations et déformations de la machine qui nuisent à la précision.

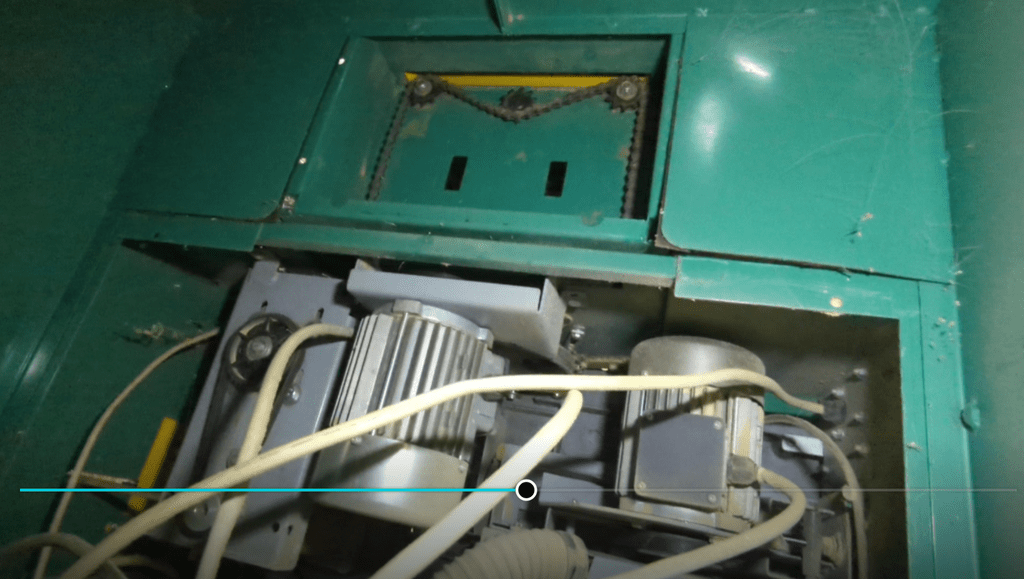

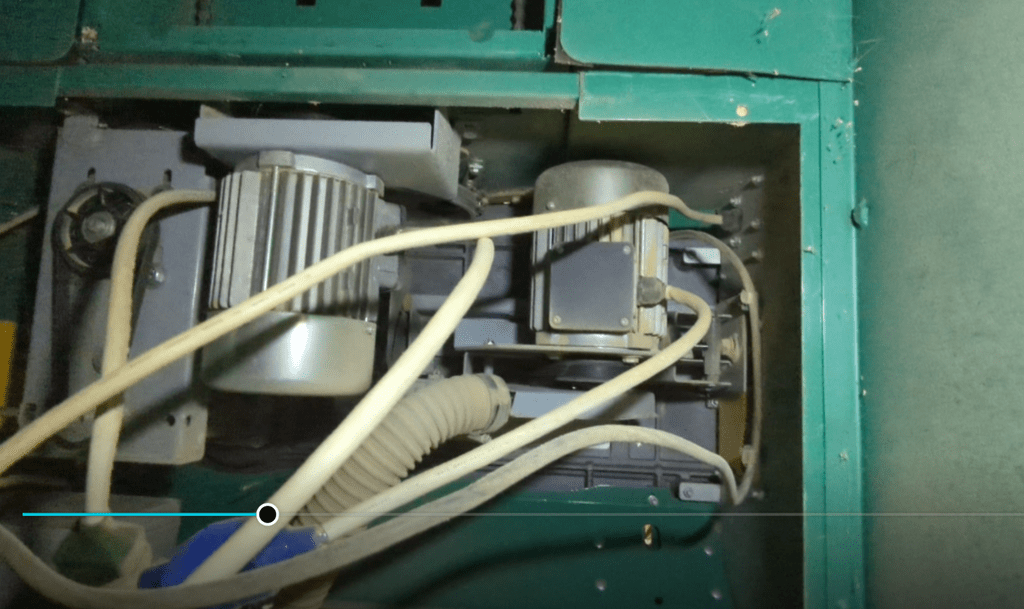

J'arrive enfin à ma question. J'envisage de désolidariser le socle de la partie haute de la machine, comme la conception le prévoie afin' de travailler facilement à cette modification. Pour ce faire, j'aimerai lever la partie haute avec un palan, le temps de virer le socle. Quels éléments peuvent servir d'accrochage au parlant sans rien abimer? La table principale? J'ai peur que les vis qui la maintiennent ne soit pas suffisante pour reprendre le poids des moteurs et autres...
Qu'en pensez-vous?
Avez-vous déjà fait l'opération ?
Avez-vous d'autres idées ?
Merci pour votre aide
1 réponse
Mon Bestcombi est sur roulettes, lui coller 40 kg en plus ne va pas soudainement le transformer en machine ultra précise. En revanche, la répétabilité est au rdv sans trop de difficulté et c’est, selon moi, le plus important.
Cependant ce que tu mentionnes n'est pas (du tout) normal, tu parles de vibrations et de déformations (sic) qui nuiraient à la précision... Très bien, mais on parle de quoi exactement ?
Les déformations, elles viennent d’où ?
Parce que si tout est correctement monté et serré, ça ne se met pas à se déformer par magie.
Les vibrations, même question.
Si elles sont vraiment problématiques, c’est qu’il y a un souci quelque part : roulements rincés, mauvais alignement, poulies ou pignons mal réglés, fers mal positionnés, courroies... bref, un vrai diag à faire et pas lui ajouter du poids qui va juste servir à maquiller un problème.
Pour faire simple, si tu mets une pièce de deux euros sur le bord avec la scie puis la toupie en route, elle tombe ?
Même question pour la dégauchisseuse/raboteuse (un peu plus normal pour celle-ci, mais c'est pas non plus catastrophique... sauf si les fers sont mal installés).
Pour la désolidarisation du socle, rien de compliqué en soi. Par contre, le coup du palan... disons que c’est une bonne idée sur le papier, mais beaucoup moins une fois qu’on réfléchit aux contraintes, sauf à commencer par démonter les moteurs et les organes machines => à oublier sauf si tu sais vraiment ce que tu fais, que tu as les outils de métrologie pour remonter correctement la machine par la suite.
Mon conseil est simple, pour les déformations, tu fais le tour complet de la visserie, tu contrôles, tu ajustes, et tu élimines les causes une par une.
Pour les vibrations tu contrôles la scie (sans lame), la toupie (sans rien dessus), puis la dégauchisseuse (sans fer) pour les vibrations. Si vibrations tu check ce qui est mentionné plus haut.
Bonjour et merci BingoDS ,
En fait, je ne ressent pas vraiment de problème. C'est juste que je trouve la structure un peu flexible (déformation professionnelle, je suis ingénieur en mécanique dans le spatial.

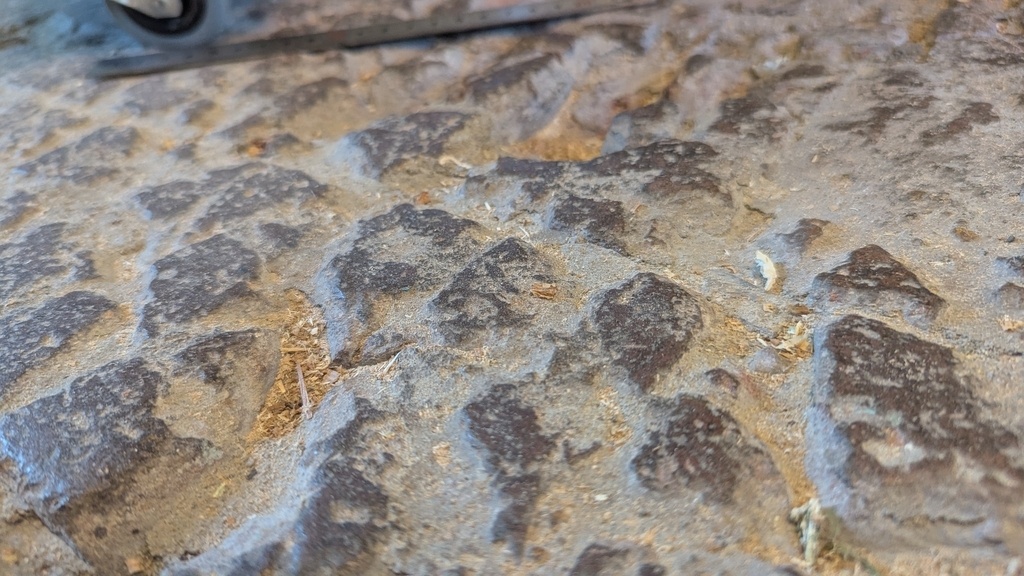

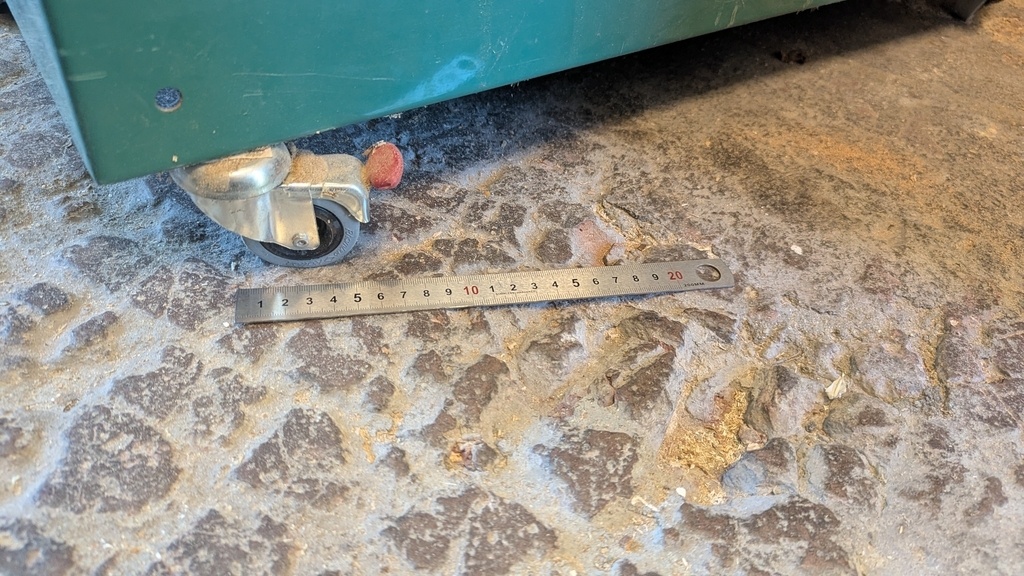

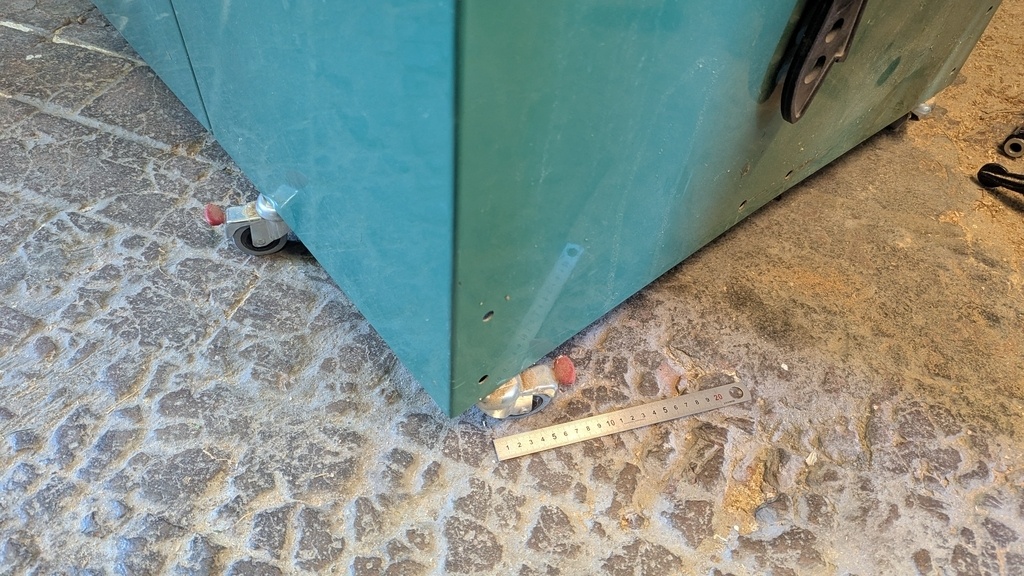

Et en réalité il y a déjà de petites roulettes sur le châssis sauf que mon sol est pas hyper droit (pavé ancien d'une chaufferie) et que la machine repose sur ces roulettes. Donc j'ai l'impression D que l'ensemble peu bouger un peu. J'ai cherché sur le net ce que je pouvais faire pour améliorer cette machine car je n'ai pas les finances pour en acheter une de gamme supérieur et que mon atelier n'est de toute façon pas très spacieux. J'ai trouvé la combine de rigidifier un peu la structure et d'y ajouter et qq kilos, ce qui me paraissait ne pas faire de mal du point de vue mécanique.

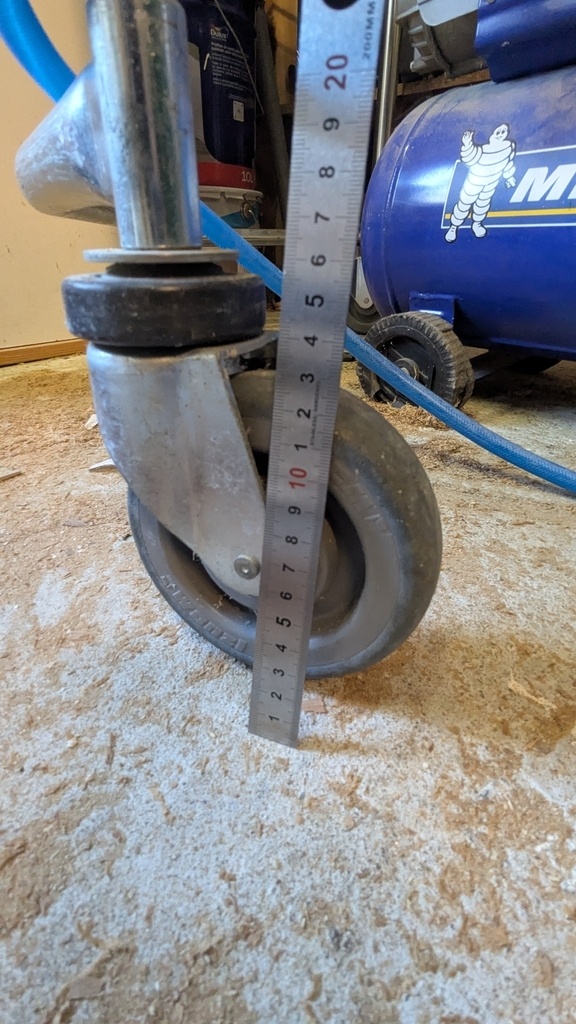

Donc en gros, je n'ai pas vraiment de problème sauf le coup de la machine en appui sur des petites roulettes, qui roulent mal et qui ne sont jamais placée au même endroit.et ça je pense pas que ce soit terrible. Donc kit a faire une modifié pour y lettre de plus grosse roulettes et des pieds fixes réglages je voulais en profiter pour passer les autres modifs.

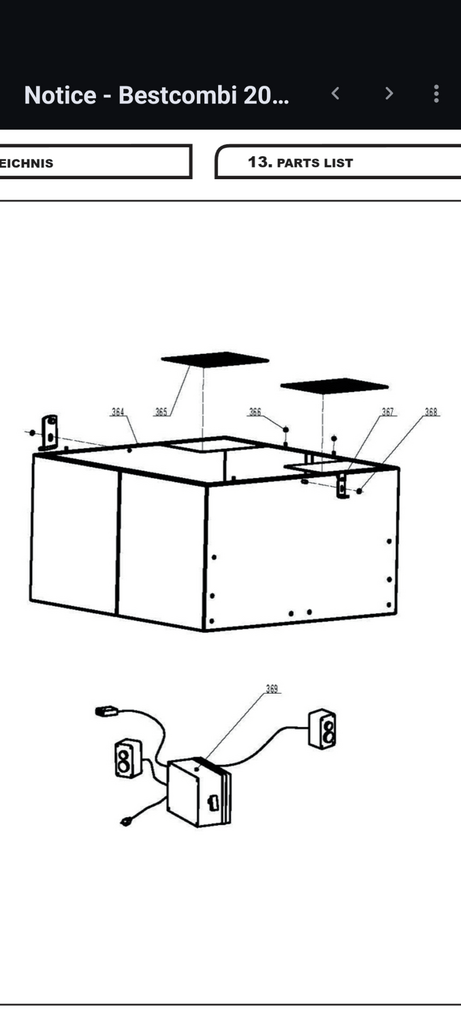

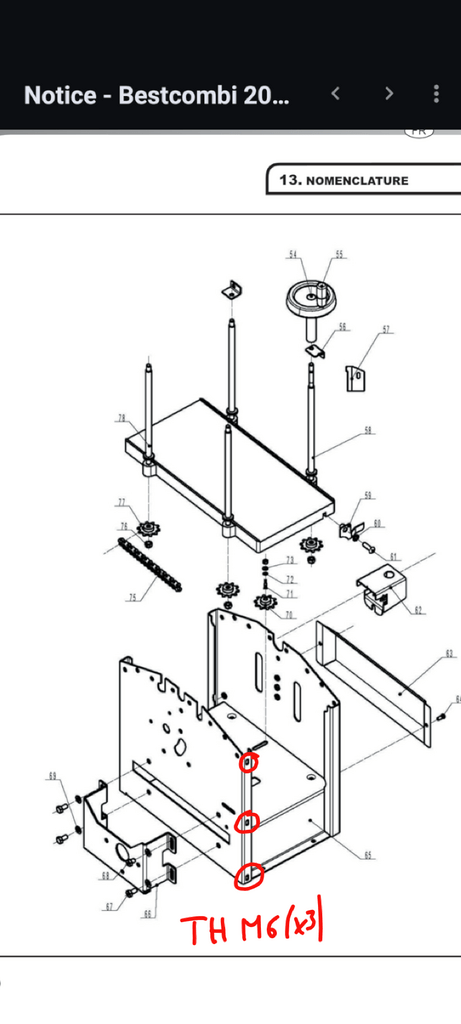

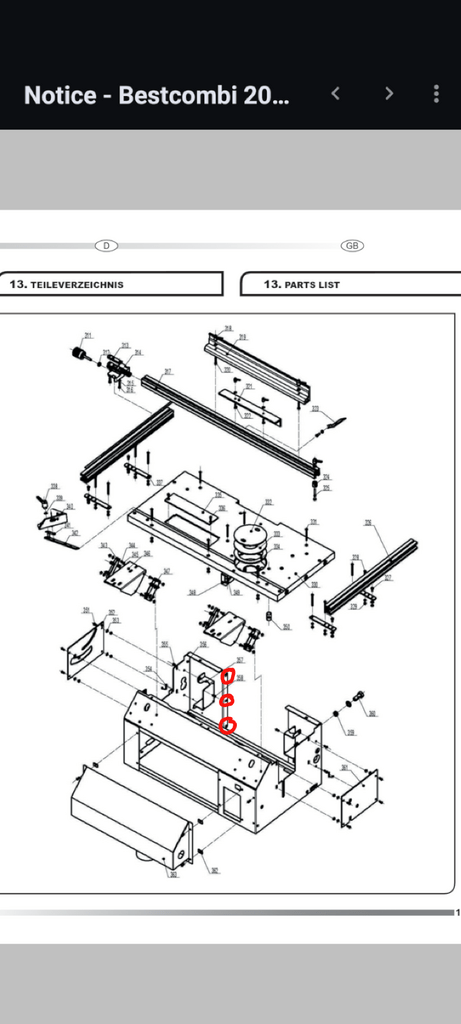

Que me conseilles tu alors comme procédure de desolidarisation du châssis bas?
