Bonjour à tous,
Je dois faire une série de tiroirs et pour gagner du temps, je songe à en assembler les côtés à l'aide d'une fraise à onglets vérouillés.
Mais pour ce, il me faut une table de fraisage suffisament stable et précise.
Je ne suis pas arrété sur l'idée d'avoir une table "complète" avec moteur intégré, ou une table seule sur laquellle je fixe une défonceuse puissante. Le cas échéant, je peux envisager le montage d'un kit.
Auriez vous des recomendations, dans un budget contenu (pas le prix d'une toupie) car je trouve tout et rien, et surtout pas d'avis "objectif".
Merci d'avance pour vos retours
Mis à jour1 réponse
Quelle est l'épaisseur de tes pièces de tiroir ?
Ce sont bien les angles de ces tiroirs (pas les cotés avec un fond) que tu souhaites assembler ?
Il faut savoir qu'un système dit à "onglet vérouillés" est parfaitement compatible, en cas d'assemblage de pièces en bois de fil... Mais l'est beaucoup moins dans du bois de travers. (Sauf à avoir une forte épaisseur, un profil de fraise adapté, laissant un languette très épaisse)
Bonjour,
merci pour ce retour :)
Oui c'est bien les angles, qui font tout de même 290mm.
Les 4 faces verticales du tirois seront en cp 15mm. Je peux choisir le sens du fil, mais j'avais en tête verticale pour la facade et le dos, et horizontal pour les côtés (de 390mm donc plus longs), mais je peux tout mettre en vertical. Ceci dit dans du CP, ce sens du fil est relatif car il concerne la couche externe, dedans ca se croise, forcément.
Pour le fond, je pensais faire une rainure dans les côtés, et y insérer mon fond en cp 9m.
C'est peut être une mauvaise idée cette histoire d'onglets vérouillés et faire des queue d'aronde est peut-être préférable, mais j'ai beaucoup de tiroir à faire (plus de 50 identique), donc je cherche à "industrialiser" un peu le process pour gagner du temps.
PS : à savoir que c'est n'est pas des tiroirs à proprement parlé, sur glissère, mais plutôt des paralépipèdes rectangle ouvert sur une face (le dessus) posés sur une étagère, 4 par 4 côte à côte, avec 5x5mm de marge de toutes part
PS 2 : En fait, je suis un peu dans le même cas qu'ici, à la différence que mes "étagères" sont pleines

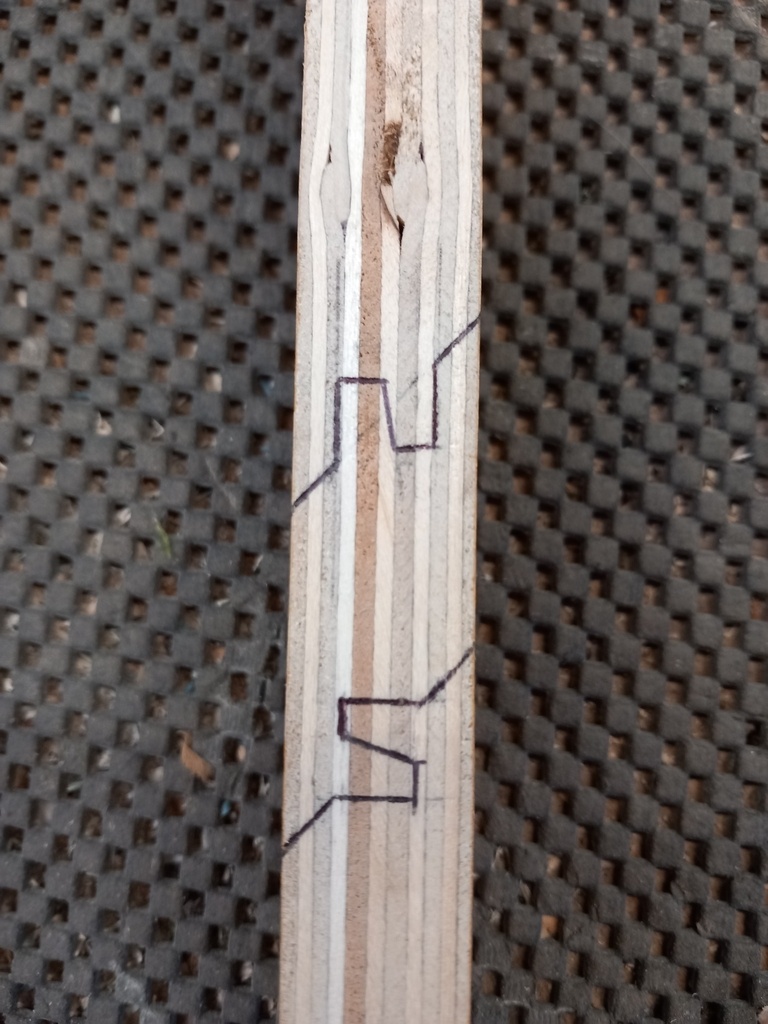

Dans du contrepalqué, ça ne sera pas forcément mieux. Pour la pièce passée à plat, passe encore, mais pour celle passée à la verticle, la languette sera usinée dans différents plis du CP.
Sauf à avoir du CP de très bonne qualité, il faudra que l'usinage se fasse sans casse, au niveau de ces changements de plis, coller et assembler parfaitement du premier coup. A la moindre imprécision au moment du collage, ça cassera.
Sinon, pour quoi ne pas réaliser ces boites (puisque c'est plus comme ça qu'il faut les appeler, plustôt que des tiroirs) avec de simples angles à 45°, avec des pièces juxtaposées et scotchées à plat. Ensuite tu mets la colle dans les "V" ouverts, et enfin tu replies le tout.
C'est une méthode qui marche très bien, et un collage bien réalisé sera tout aussi résistant que cet assemblage, et aucun risque de casse.
re :)
Alors soit je suis à la masse soit ily a quelque chose qui m'échappe. Dans du CP, quelque soit le sens du passgage, la fraise usine plusieurs plis, et même tous les plis. Ceci est d'ailleurs egalement le cas pour des queue d'aronde ou droites ?! Du coup je bug un peu sur cette remarque ?! d'autant plus que le CP a les plis en quinconce ?! Quelque chose m'échappe :)
Pour les boites collé avec des angle en onglet de 45 simple.
Hum, bonne idée, mais je n'ai pas de quoi faire les découpe de panneau à 45°, seulement coupe droite.
Du coup j'étais (mécaniquement) parti sur un assemblage à partir de bords droits.
Bon, maintenant qu'on en parle, je suppose que je pourrais usiner à la défonceuse les angles pour les avoir à 45°, mais il faut un usinage hyper précis pour que la boite soit carrée ! mais c'est une bonne idée.
Du coup,
N'est-ce pas plus simple de l'assemble en queue droite ou d'aronde ?
Il y a aussi une dimention esthétique ou "imaginaire" qui veut que l'ont voit que ce soit du bois assemblé (ce qui n'aurait pas trop été le cas avec un onglet verrouillé, mais je misais sur le gain de temps potentiellement significatif et le fait qu'en regardant de plus près ca apparaisse).
Non ?
Je dérive un peu de la question de départ, mais du coup comment faire des boites en série, le plus rapidement et "proprement" possible, en CP, et avec des découpe droite ?
Merci
Magnifique démonstration !
Onglets verrouillés dans du cp, il faut oublier.

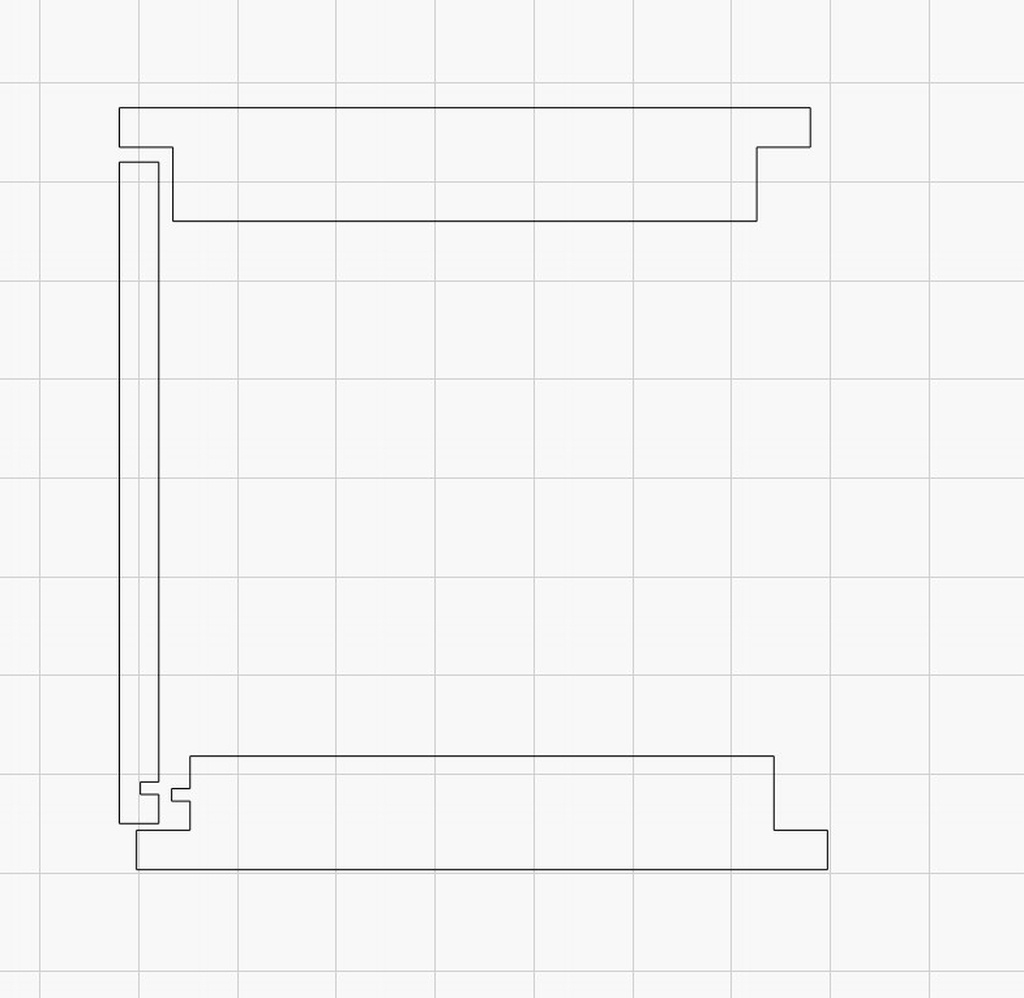

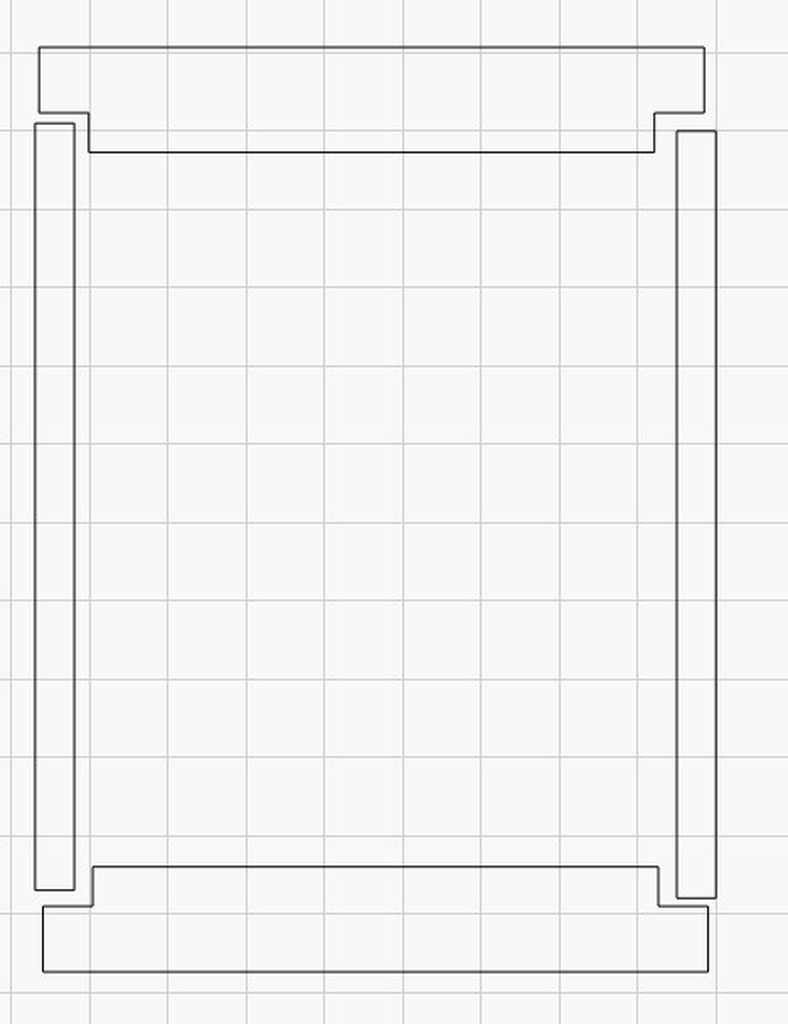

Je fais mes tiroirs comme cela :
