Kangoam

Question conception trusquin

Bonsoir tout le monde,
J’ai comme projet de me lancer dans la fabrication d’un trusquin. Ayant parcouru l’Adb je suis tombé sur le sujet déjà abordé ici.
Je me posais tout de même quelques questions.

1) Comment dois-je faire pour réaliser le trou de passage de la clé dans la semelle? Il faut être précis et j’avoue que je cale.

2) Dois-je faire le même genre de trou dans la tige pour fixer la pointe?

3) Le principe de la double pointe est très intéressant, par contre il est indiqué l’utilisation de bouvets. Dois-je m’équiper de ces outils pour faire la rainure et la languette?

Merci à tous pour votre aide et d’avoir prit le temps de me répondre.

Édit du 04/04 : Juste un grand merci à tout le monde pour vos solutions. Il est vrai que si vraiment je n’y arrive pas, je prendrais la solution de couper la semelle. Encore merci!

Mis à jour
cereus45

As tu regardé ici aussi d'autres types de trusquins.

dneis

Cette question tombe au moment où je faisais la synthèse ici, donc je viens de publier l'article 😉

lairdubois.fr/...#3632-trusquins

Pour les deux tiges, tu peux faire sans rainures et languettes ça marchera aussi.

Connectez-vous pour ajouter un commentaire.
?

7 réponses

5
trente six seb
( Modifié )

Bonsoir,

Pour le trou carré, tu perces d'abord avec une perceuse puis ensuite tu équarri au ciseau.
Si non au bédane, comme une mortaise.

Pour fixer la pointe, ça dépend du type de pointe que tu veux mettre.

Pour faire la rainure et languette, ça dépend de ton outillage.

Mis à jour
Kangoam
( Modifié )
trente six seb

👍

Connectez-vous pour ajouter un commentaire.
4
Kentaro
( Modifié )

Tu peux aussi prendre une "tige" ronde et faire un trou rond. C'est bien plus facile qu'un trou carré... 😛

Mis à jour
Kangoam
( Modifié )

Merci Kentaro !

Connectez-vous pour ajouter un commentaire.
3
Palissandre

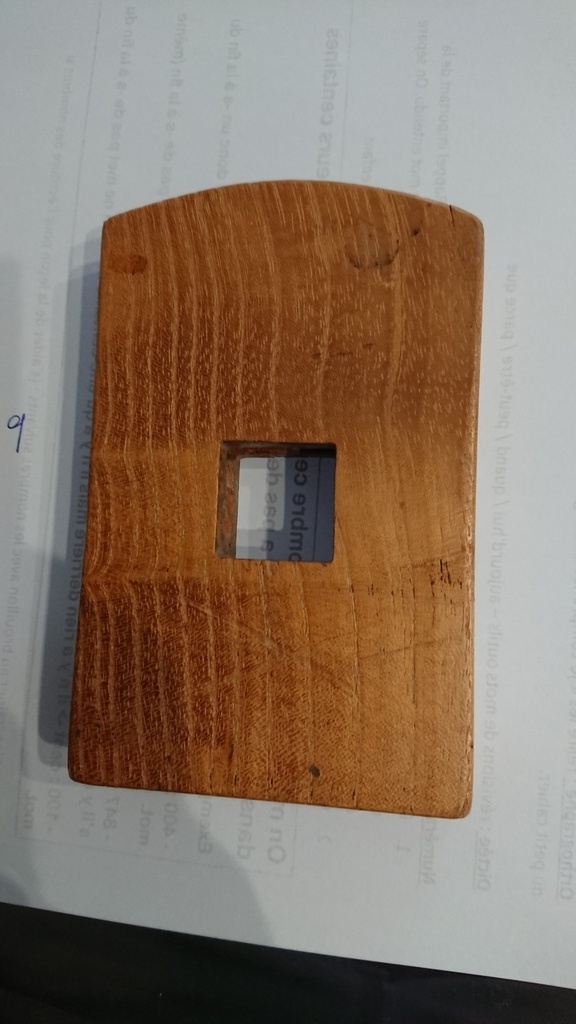

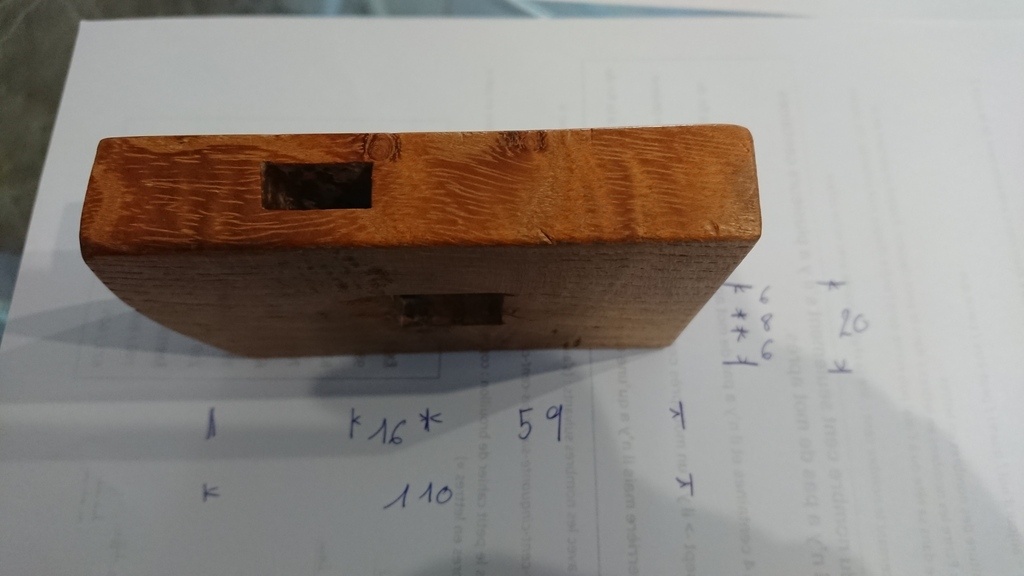

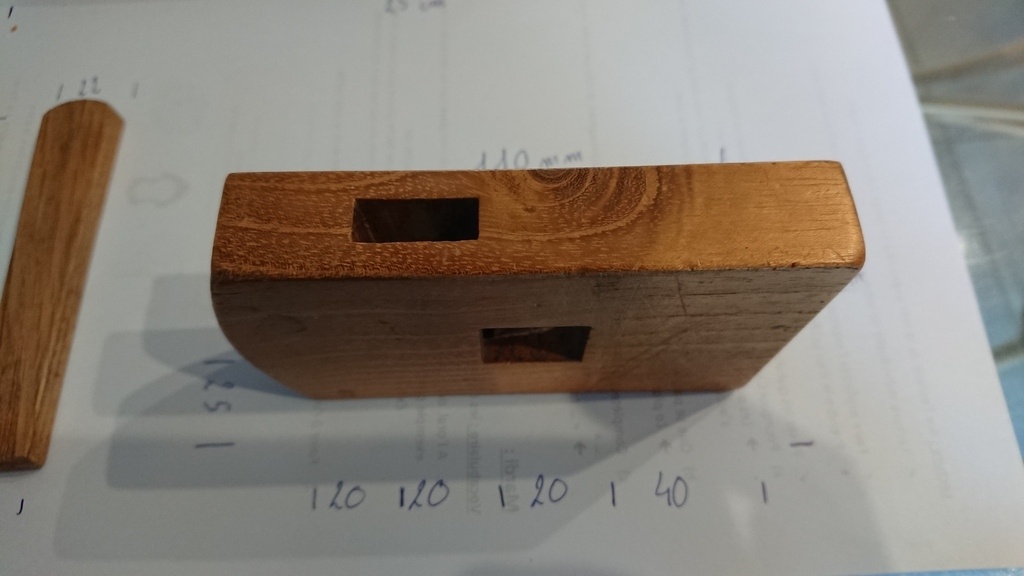

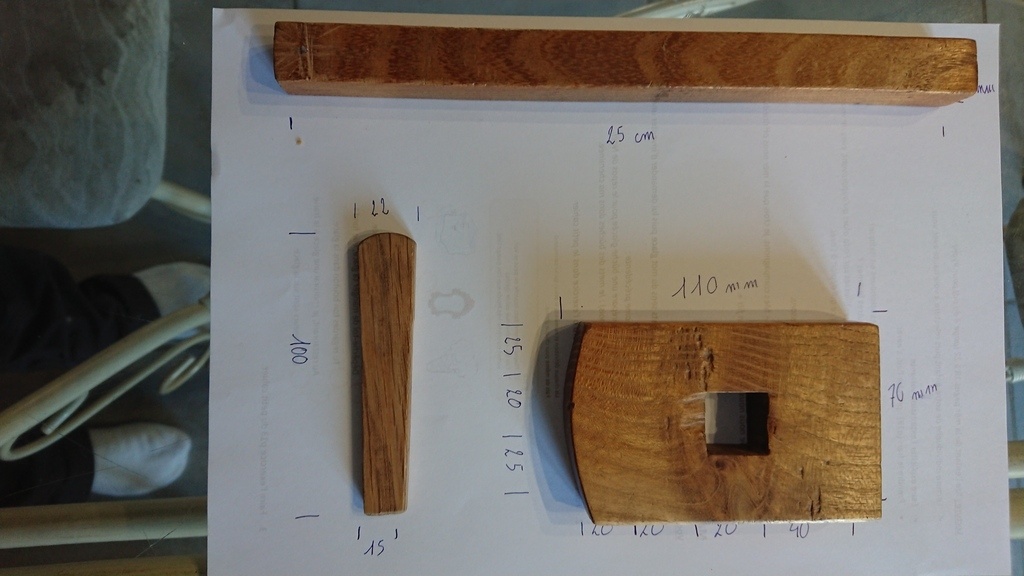

Voilà les proportions du miens il de faut un ciseau de 20 mm et 15 mm, un bedane de 8 MM à défaut un ciseau de 8, une pointe, une lime une équerre, une fausse équerre, un marteau et un serre joint ces le premier outils que mon patron d aprrentissage ma fais fabriquer (souvenir surtout la mortaises au bedane) le mien et en acacia garder l equerrage n est pas si simple depuis je l ai fais faire à tous mes apprentis

Palissandre

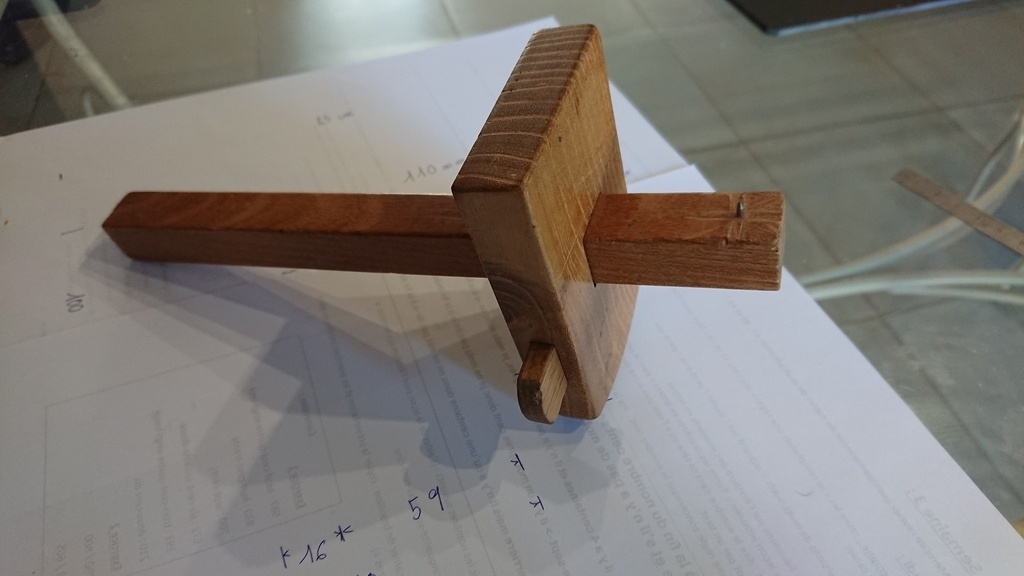

Le final

Kangoam
( Modifié )

Merci Palissandre !

Guilh63
( Modifié )

Palissandre oh les jolis noeuds! t'avais dû t'amuser pour une première!!!

Palissandre

Le premier et parti dans le poêle mon patron ma dis ces des la merde recommence pour la peine tu prends ce bois la

Connectez-vous pour ajouter un commentaire.
3
Guilh63

Si je comprends bien les questions, parmi, j'imagine, 1001 solutions:

1) Comme l'a dit trente six seb : Bien tracer la pente de la clé sur le corps principal, commencer la mortaise avec un outil à percer, fignoler au ciseau.

2) Pour la pointe, le plus simple: un petit avant-trou (un coup de petite vrille suffit, ou alors la plus fine de tes mèches), en laissant un peut de boulot à faire pour ta pointe. Tu enfonces ta pointe (= tu plantes un clou!), tu découpes à la tenaille en faisant attention au sens pour créer deux biseaux parallèles au corps; tu façons au tiers-point

3) pas la peine de faire un trusquin à double pointe réglable. Il suffit d'utiliser les 8 faces de bout de tige pour mettre des doubles points fixes, selon les largeurs courantes. 6, 8, 10 + une pointe simple, ça suffit largement. Pour bien régler l'espace: bien pointer les avant-trous à l'espacement attendu, puis ajuster au en vérifiant d'abord que les deux pointes soient à la même hauteur, puis l'espacement entre les deux.

Kangoam
( Modifié )

Merci Guilh63 !

Connectez-vous pour ajouter un commentaire.
2
AdrienC

Et pour la précision, vas-y petit à petit en contrôlant ton travail. Quand on débute, il ne faut surtout pas se presser, y'a pas de secret! Bon courage!

Connectez-vous pour ajouter un commentaire.
1
DewhitYoussef

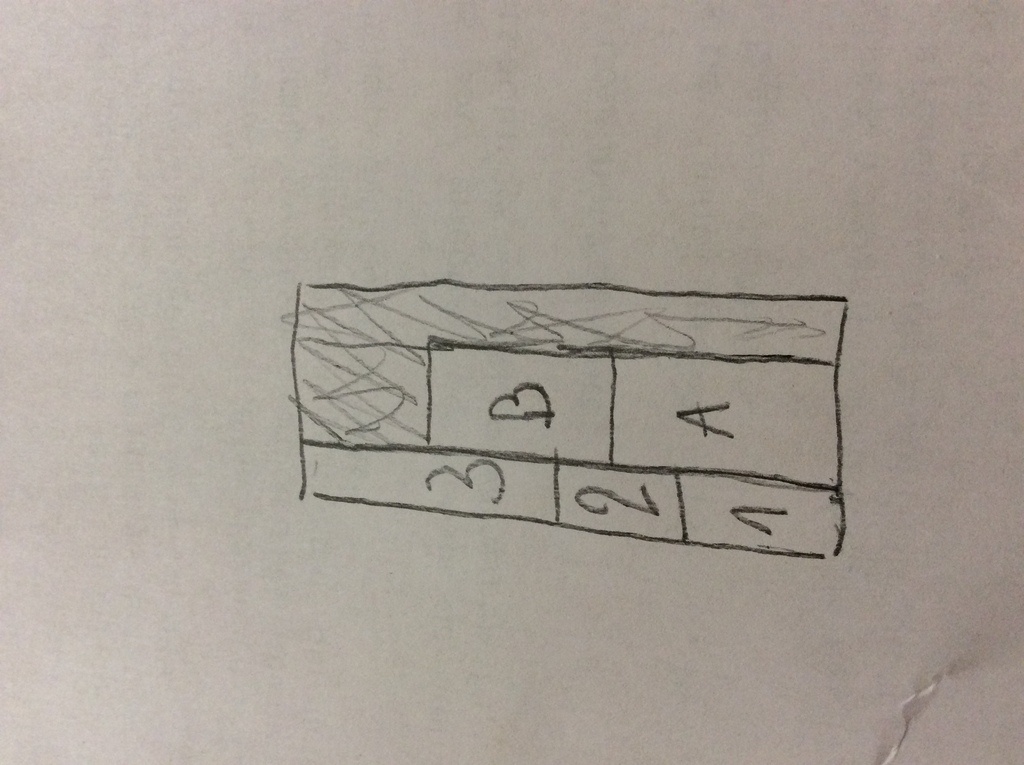

Sinon tu coupes, dans le morceau qui te permettra de faire le coulisseau, deux morceaux qui permettront pas collage de ménager ce fameux orifice. Deux bouts de même épaisseur gauche droite, et ton tetritrusquin est prêt.

DewhitYoussef
( Modifié )

riquet18x4 un avis défavorable, ca ne n’assène pas, ça s’explique.

trente six seb

+1 du coup

riquet18x4

Laisse un peu de temps pour réagir.
Faire un trusquin c'est se faire plaisir en réalisant ses outils et le trusquin est un exercice qui demende de la précision.
Je venais de finir mon apprentissage quand j'ai fait le mien et je l'ai recommencé trois fois.
Trente ans plus tard je suis toujours aussi content d'avoir relevé se défit.
Le faire en deux morceaux peut-être la solution si vraiment tu n'y arrives pas, c'est un peu la solution de repli pour moi.

DewhitYoussef
( Modifié )

riquet18x4 .
Merci pour ta réponse.
Je comprends bien le côté réalisation traditionnelle et la satisfaction que ça procure, indéniablement.
Par ailleurs je saisis aussi que si besoin d’un trusquin, c’est pour faire autre chose, s’en servir pour un projet. Peut-être.
On peut l’acheter ou se Le bidouiller, en attendant de s’en faire un par plaisir, en sachant.
Le tien, tu l’as bien fait en fin d’apprentissage, pourtant durant cet apprentissage tu as du t’en servir, de trusquins.
Et ne pas oublier, quand on commence seul dans son coin, sans compagnonnage, même la solution de repli est gratifiante et donne envie de poursuivre un apprentissage plaisir. Enfin c’est mon avis, ma situation et la raison qui m’anime à participer sur l’adb.
Merci d’avoir expliqué le -1, ça prend son sens et enrichit le débat 👍

riquet18x4

Je suis daccord avez toi.
Il est vrai que ça m'est arrivé de bricoler des outils pour une réalisation et des années après je m'en sers toujours en me disant il faut que j'en refasse un mieux.
de La façon dont est posé la question, je ne pense pas qu'il y est urgence.

Guilh63
( Modifié )

Les deux points de vue se valent. Perso, je regrette toujours d'avoir bâclé un outil. J'en ai quelques uns qui trainent; maintenant qu'ils sont là, je ne vais pas les refaire... On pourrait conseiller à un débutant isolé de contourner le problème pour commencer: une vis dans un bout de bois, c'est déjà un trusquin, et facile à régler! Il me semble que c'est Hernan Costa qui a fait une vidéo dans laquelle il fabrique un trusquin, sans trusquin!

Hernan Costa
( Modifié )

Bonjour a tous! Merci Guilh63 pour la mention. Oui, j'ai fait une vidéo sur la fabrication d'un trusquin. Dans la vidéo j'utilise un autre trusquin mais je montre comment s'en fabriquer un avec un morceaux de bois et une vis pour utiliser provisoirement si vous n'avez pas de trusquin.
Ici le lien

youtu.be/hLVl6_xRq6E

Kentaro
( Modifié )

Personnally, si je veux faire un trusquin avec un trou carré, je ferai sans aucun doute comme le propose DewhitYoussef . Et c'est justement cela qui me procurerait un certain plaisir: trouver un truc détourné, assemblé, "malin", qui me permette d'avoir quelque chose de pile poil, ultra précis. Contourner la difficulté en utilisant deux neurones, j'aime bien...

Guilh63

Ah Ah! à défaut de neurones fonctionnels, je tape avec mon gros maillet! ;)

DewhitYoussef
( Modifié )

Guilh63 ben non, justement, la méthode de Kentaro nécessite bcp moins de coups de gros maillet... 🤔 ;)
et oui, une vis dans un bout de bois, je dis feu! C’est un outil, qui va permettre de fabriquer quelque chose, qui sera peut-être plus académique que l’outil qui aura servi à tracer. Deux clous une ficelle, on peut prendre une cote.
Mais ça dépend la finalité que notre ami Kangoam vise, là est toute la question !

Kangoam
( Modifié )

Pour ma part, le travaille du bois est pour le moment un hobby.
Ayant hérité d’un vieux combiné que j’ai entièrement retapé et qui fonctionne à merveille, ainsi qu’un gros lot de bois, (dont je ne connais pas encore l’essence, mais l’enquête avance bien! Enquête essence), ça m’a donné envie de me lancer.
J’ai toujours apprécié le bois, mais je ne l’avais jamais « travaillé ».
Comme dans tout métier manuel, il y a nécessité d’acquérir un minimum de matériel de base, dont le fameux trusquin.
Pour répondre à DewhitYoussef, ma finalité première est de me fabriquer un trusquin et non de l’acheter. Ceci en utilisant des méthodes me permettant de me faire la main avec le travail manuel et en prenant compte que je n’ai aucune expérience et pas d’accompagnement pratique dans le domaine.
Je pense donc aller au plus « simple » pour commencer, ça me fera probablement un bon entraînement mais surtout un outils nécessaire pour continuer!

J’en profite pour, une fois de plus, vous remercier du temps que vous passez à répondre à des gens de mon profil.

Bon dimanche et surtout portez-vous bien.

Guilh63
( Modifié )

DewhitYoussef justement, je disais que n'ayant pas le neurone agile, je me contente de taper sur mon maillet! :)
PS Tiens, ça me donne envie de revoir des Nicky Larson...

DewhitYoussef
( Modifié )

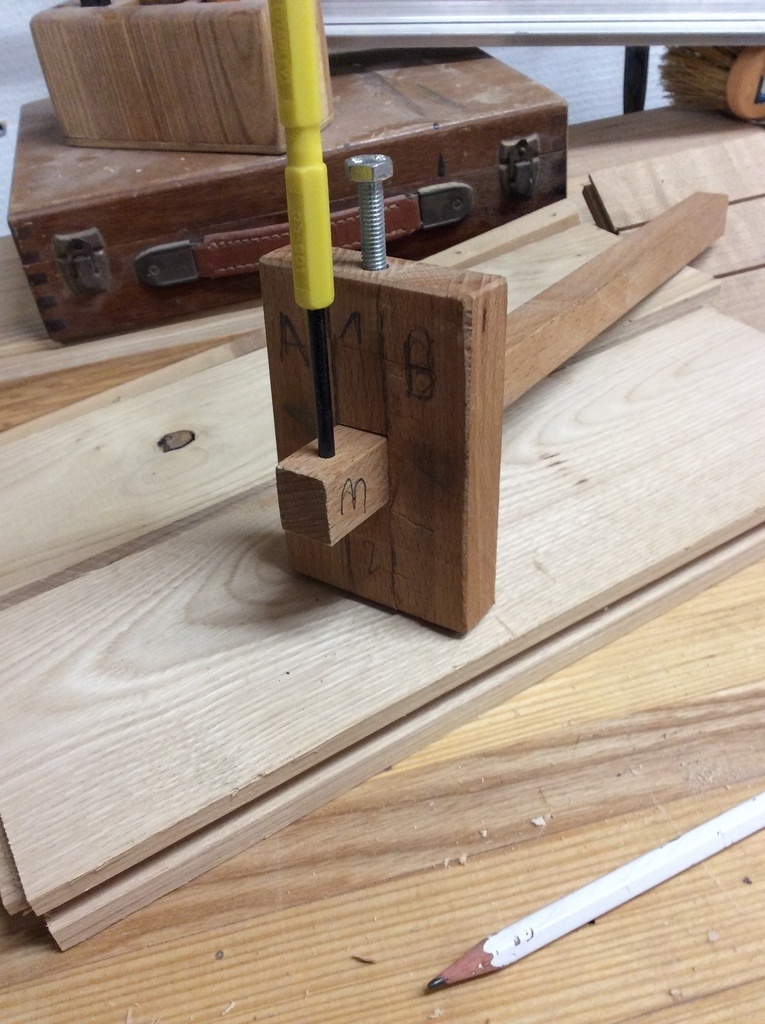

Kangoam au plus simple, c’est quelques pièces de bois débitées dans un bloc corroyé et recollées.
Pour ménager le jeu du coulisseau, coller une bande de chatterton au dessus et en dessous avant de mettre les pièces en position sans jeu. Bien sûr faut délicatement enlever le coulisseau pour le séchage de la colle.
Pour la pointe comme tu le vois pour moi c’est une pointe à tracer. Une queue de forêt cassé dont une extrémité est limée en biseau c’est encore mieux. Le biseau orienté ds le sens du trait, naturellement.
J’ai pris du hêtre, c’est assez dur pour être fileté pour la vis de blocage.
Mais c’est pas trop manuel ni académique comme méthode.

DewhitYoussef
( Modifié )

Guilh63 🤦‍♂️
J’avais pas compris ! Mais avec quoi tapes tu sur ton maillet..?. 🛶🛶 😂
T’as raison pour ce cher Nicky!!
🔨🐥

Connectez-vous pour ajouter un commentaire.
0
racmterrof

Tu trouveras dans mes réalisations un Trusquin doté de nombreux avantages.
C'est dit sans vanité, je n'en suis pas l'auteur.

Guilh63

Ah, oui, je l'avais raté celui-là. Joli. Et puis la section triangulaire, ça doit être vraiment très stable...
