Quentin Xaillé

Taille des pièces dans sketchup

Bonjour à toutes et à tous.
J ai une question probablement bête concernant sketchup.
Comment contrôler les dimensions d une pièce sans passer par le mètre ou open cut list..
J imagine qu'on peu la selectioner et voir dans un onglet ses côtés, mais où ??
Merci !

sylvainlefrancomtois
( Modifié )

En bas a gauche, tu as les mesures qui s'affichent quant tu traces un trait depuis un point de départ !
Et tu peux inscrire dedans la cote désirée et faire entrée !
Mais je ne suis pas un cador pour expliquer, quelqu'un avec les bons mots le fera j'en suis sur 😉

Quentin Xaillé

Merci. Oui ça je sais faire !

Connectez-vous pour ajouter un commentaire.
?

2 réponses

0
loub

C'est vrai que c'est un peu pénible, et je me retrouve souvent à sortir le mètre pour vérifier. Avec le raccourci clavier, ça peut aller vite, mais quand même.

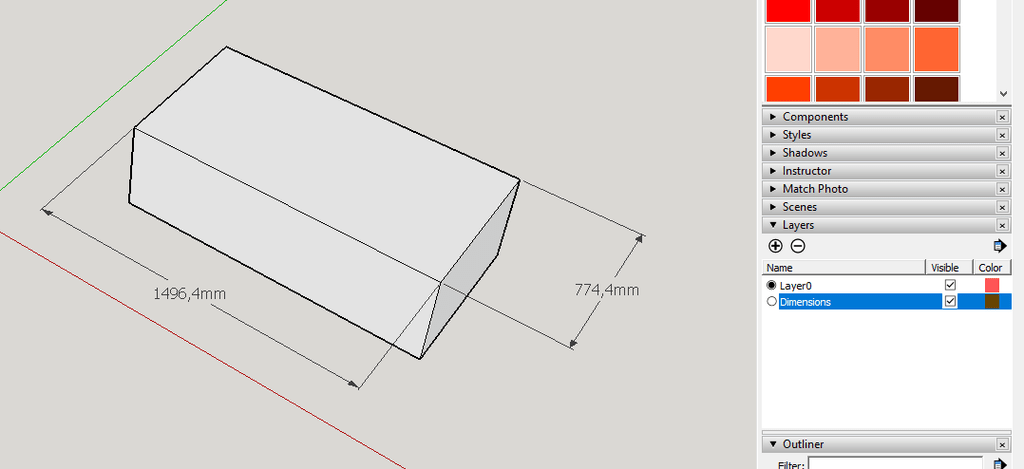

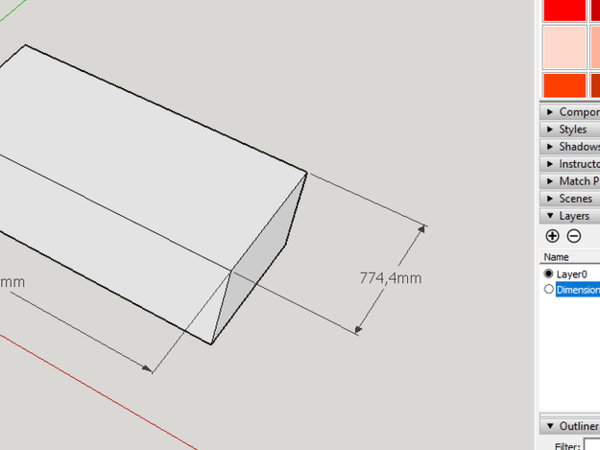

J'ai pensé à un truc, et je viens de faire un test rapide: l'idée serait d'ajouter un calque et d'ajouter les dimensions que sur ce calque.
De cette manière tu peux facilement les cacher/afficher au besoin.
Et les dimensions s'adaptent aux changements que tu ferais après coup.

A tester plus en détails.

Connectez-vous pour ajouter un commentaire.
0
Boris Beaulant
( Modifié )

A ma connaissance, il n'y a pas de "fenêtre" pour connaitre les dimensions d'une "pièce" dans sketchup, juste en la sélectionnant.

Les seules infos que l'on peut avoir (dans la fenêtre infos sur l'entité) sur la sélection sont :

  • la longueur d'un segment (si la sélection est un segment)
  • l'aire d'une face (si la sélection est une face)
  • le volume (si la sélection est un solide fermé monobloc

Bref, tout ça ne te donne pas la longueur, largeur, épaisseur. Ces dimensions sont d'ailleurs assez abstraites dans SU, puisque ça peut dépendre de la direction des axes.


EDIT Martin Müller développé cette solution : github.com/mob...arte-dimensions


Sinon, il y a aussi cette méthode depuis OpenCutList

Mis à jour
Quentin Xaillé
( Modifié )

Merci Boris Beaulant !
Bon ben va falloir bosser sur un autre plug-in !, 😂

Boris Beaulant

Pas vraiment besoin d’un autre, puisque c’est ce qu’OCL peut faire :P

Quentin Xaillé
( Modifié )

Boris Beaulant bien sur !

Boris Beaulant
( Modifié )

En y repensant, Martin Müller développé cette solution : github.com/mob...arte-dimensions

Quentin Xaillé

Cooool !

Boris Beaulant
( Modifié )

Quentinxaille, sinon, il y a aussi cette méthode depuis OCL 1.9.0 : youtu.be/-wxawx7FFSU

Quentin Xaillé
( Modifié )

C'est exactement ce que je cherchais.. Pouvoir vérifier la taille d'une pièce, savoir si elle est bien "intégrée" à la feuille de débit, etc.... Génial ! Tu devrais être dans le nouveau gouvernement : ministre de la solidarité et de la simplification des choses !! 😂

Boris Beaulant
( Modifié )

Haha, oui, ouvrons ce nouveau ministère !

C'est exactement ce que je cherchais.

Super, pour info, cette fonctionnalité avait été ajoutée sur la 1.4.0. Elle a juste été améliorée sur la dernière 1.9 pour avoir des infos au survol.

Bref, pas mal de lecture, mais chaque nouvelle fonctionnalité est détaillée ici.
