Tréteau cadet par rambarrement

Bonjour,
Toujours dans le trait, j'ai analysé le tréteau cadet que propose M Verdon dans sa chaine " apprendre la charpente".
J'ai constaté qu'il utilise la herse pour définir la coupe du pied.
J'aimerais savoir comment procéder par rambarrement.
Voici mes réflexions et questions :
-Le pied de tréteau est un arêtier qui fait dans ce cas lattis en croupe. Je peux donc faire un chevron d'emprunt qui me donnera la hauteur de l'ouvrage, puis l'élévation du pied.
Les projections des points de rencontres du sommier sur l'élévation du pied avec les ramenerets de hauteurs pris sur le chevron d'emprunt devraient me permettre de trouver la coupe de tête.
Je ne vois pas comment faire par contre pour la coupe de pied. Une coupe franche sur la ligne de trave de l'élévation me semble fausse. Comment faire ?
Autre réflexion : tout ce qui précède est faux : le pied faisant lattis en croupe, il faut passer par le devers de pas ( procédé que j'ignore) ou alors forcément par une herse pour résoudre ce problème.
J'espère ne pas vous avoir donné de migraine et j'attends vos réponses avec impatience.
Bonne journée à tous.
Jean

sylvainlefrancomtois


un scan ou deux de ton épure serai bien pour voir !!

Jean46

Je n'ai pas encore fait l épure ( honte à moi). Je m'y mets ce week end et je reviens vers vous.
Merci

sylvainlefrancomtois


ok on suit !! sinon je fait mes études d arêtier sur sketchup ! cela aide bien ,et me permet de bien expliquer !

Niouniou


Faut vraiment que je m'y mette, j'ai hâte de connaître tous ces termes!!

sylvainlefrancomtois


a l origine les charpentiers sont nos pères !! ils connaissaient déjà le trait !

Niouniou


Je sais, je sais, @sylvainlefrancomtois !!
Mais à chaque fois que je vois des tréteaux ou du vocabulaire de charpente, ça me titille!!

sylvainlefrancomtois


hello ici il y a des bases à télécharger pour le B A ba ! tu auras deja des idées de départ !
https://www.lairdubois.fr/benj...

Jean46

Merci Sylvain !

Niouniou


@sylvainlefrancomtois
Merci, j'ai également vu cette nouvelle "recrue" qui est @benjamindiot
Il faut juste que je prenne le temps... Denrée rare !

Connectez-vous pour ajouter un commentaire.
?

2 réponses

1
Maillien Michael

Bonjour Jean,

tu as en effet un dévers de pas. La herse de la croupe, qui te donne les vraie grandeur, te permet de trouver tout ce dont tu as besoin, et de rembarrer tes pièces de bois
Regarde bien cette vidéo de Michel Verdon, on ne peut pas trouver plus simple.

bonne continuation.

Michael

Jean46

Merci Michael.
Je vais regarder attentivement et te tiens au courant.
Jean

Jean46

Bonjour,

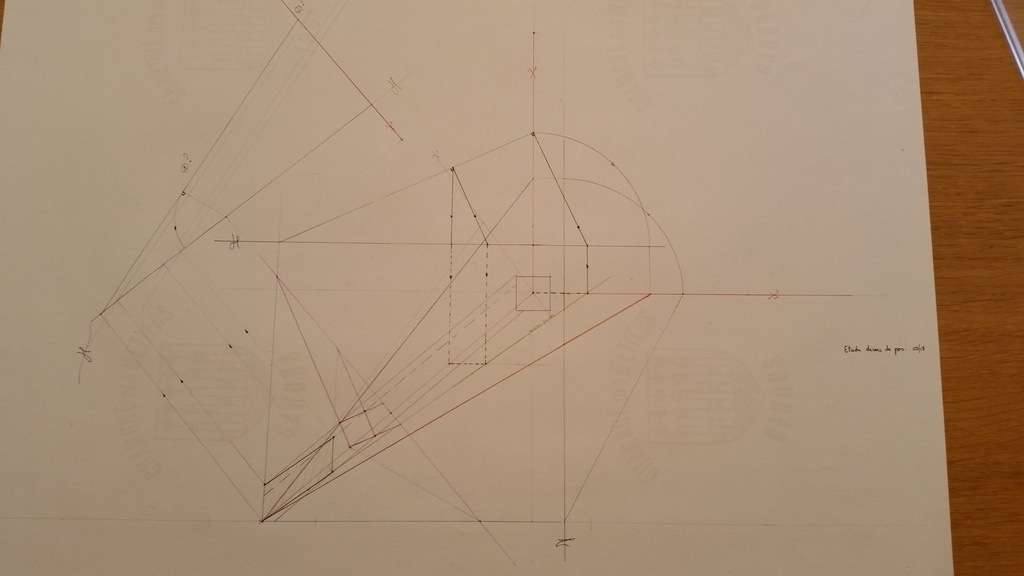

J'ai repris le dessin de M Verdon sur l'étude du devers de pas. Je crois avoir saisi les notions de vue par bout des chevrons d'emprunt. Par contre, je ne comprends pas comment poser ma pièce sur l'élévation de l'arêtier et reprendre les lignes que j'ai tirées de la trace au sol. Comment rembarrer tout ça ?
Merci de vos réponses, conseils et corrections.
Jean

Jean46

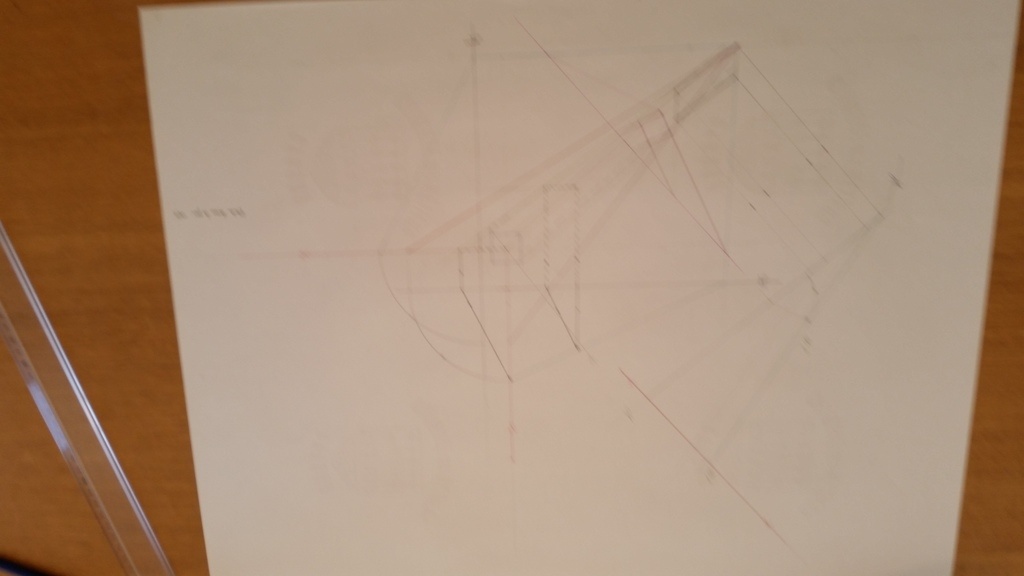

La photo est loupée; J'essaie une nouvelle fois

Maillien Michael


Ca me parait bien compliqué tout ça...

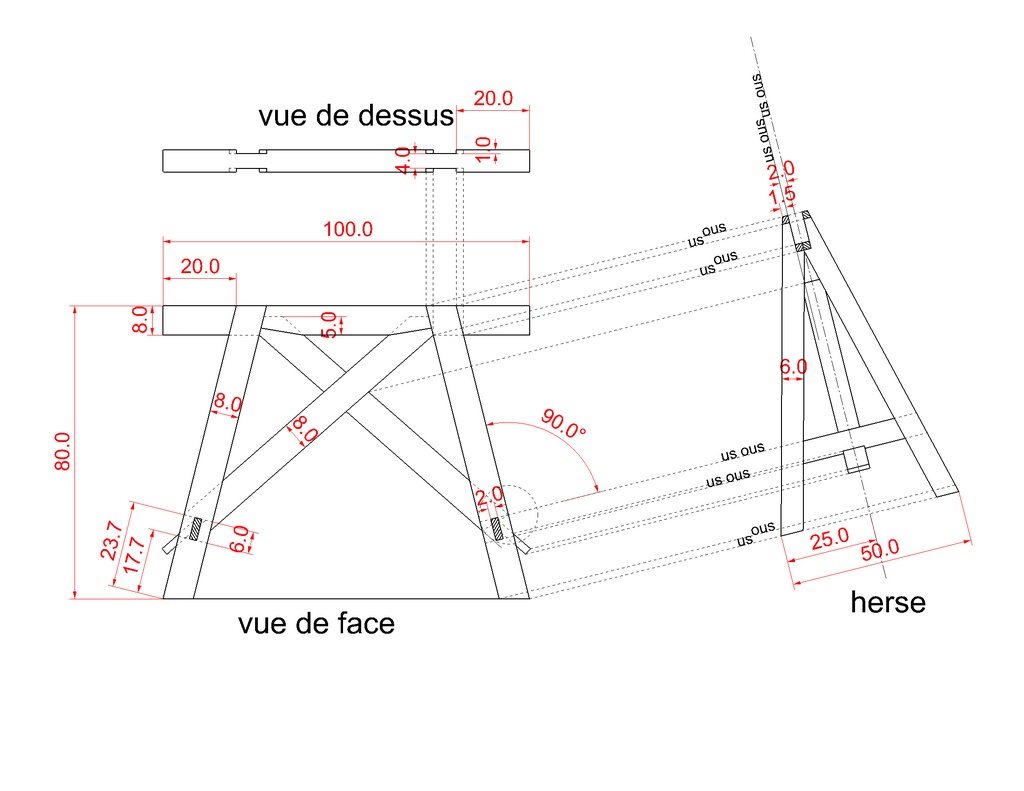

regarde un peu le shéma ci-dessous

Niouniou


Cette illustration vient du site bois de brin... Tu sais pourquoi il n'est plus accessible ?

Maillien Michael


non, pas du tout

Niouniou


Ah, ben je ne sais pas lequel a copié sur l'autre peut importe...

Jean46

Merci de suivre mon post Michael.
j'avais bien vu ce schéma mais je cherchais ( à ... les mouches on pourrait dire) à comprendre la technique du devers de pas appliquée au rembarrement. J'avoue que je patine...
Au fait, félicitations pour ta chaine you tube. Je n'ai pas encore tout visionné, mais c'est un régal.
Ce serait pas mal si tu détaillais la mise sur ligne et la manière dont on repique au plomb. M Vernon l'a fait, mais en vidéo réelle ça doit être encore mieux.
Amitiés Michael

Maillien Michael


haaa oui, je comprend ce que tu veux faire, tu veux rembarrer ta pièces avec une cale à dévers? c'est ça?

Jean46

En fait, je veux tenter de faire comme un arêtier sur lierne ou tu poses ta pièce sur l'élévation, tu reportes le délar, les découpes du poinçon..
Je me dis, peut être à tort, que ce doit être la même chose avec un arêtier qui fait lattis sur croupe, comme c'est le cas sur mon dessin. Le problême, c'est que je ne vois pas comment reporter mes lignes si je pose l'arêtier sur l'élévation. Pour la coupe de tête, faut il faire comme l'arêtier sur lierne ?
Pour la coupe de pied, simple en apparence, comment faire ?
IL s'agit juste d'une tentative de compréhension. Sinon je suis tout à fait d'accord avec toi, la solution que propose M Vernon en faisant la herse apparaît beaucoup plus simple.
Bonne journée Michael

sylvainlefrancomtois


J ai du mal a comprendre ou est le problème , tes faces de pieds font lattis , donc l arrière de tes faces sont parallèles ,normalement pas de soucis pour tracer !
Tes bois sont sur la herse pour tracer !
Tes lignes de niveaux ne change pas , seuls les devers sont à retracer ..

je n ai pas tracé de devers depuis l école , voila ce que je me souviens!

donc pour des pieds en 6/8 par exemple ,il faut déjà tracer les contours et arêtier du tréteau , puis ensuite faire le vue par bout pour placer les mesures en devers ! et enfin on peut tracer le pied en devers complet !

Maillien Michael


Jean, de deux choses l'une, soit tu fais l'élévation d'une pièce aplomb,(comme un aretier sur lierne par exemple) et tu rembarres le délard, la coupe de pied et l'engueullement de poinçon,etc... soit tu fais l'élévation d'une pièce à dévers, et dans ce cas il te faut une cale à dévers car étant en dévers, tu ne pourras pas poser ta pièce à plat sur l'épure. Tu ne peux pas faire une élévation à plat d'une pièce à dévers... tu es aplomb ou a dévers mais pas les deux.
Dans le cas du trétau, le pied faisant latti sur une face, tu aura une herse sur cette face sur laquelle tu place tes pièces à plats et tu rembarres, et de l'autre côté un dévers, et pour relever des points, il te faut une cale à dévers.

Jean46

Dans l'état de mes connaissances, je ne connaissais que la technique du rem barrement que l'on fait sur les arêtiers sur lierne. Je n'ai jamais tracé sur une pièce à devers, mais je sentais bien que ce que je savais jusqu'alors ne suffisait pas. D'où mes recherches et piétinements...
Si je reprends ce que tu écris, je dois faire la herse : de l'alignement (coté parallèle à la sablière) et celle de l'autre coté ( devers ?) et ensuite me servir d'une cale pour piquer les points ?
Sur mon dessin, j'ai fait figurer ces deux herses. Sont elles justes ?
Enfin si tu as le temps, je veux bien voir ce qu'est une cale à devers.
Un tuto sur la conception et réalisation de ces tréteaux serait pas mal.
Tu dois avoir pas mal de boulot, mais si jamais tu trouves le temps...
Merci.

Jean46

@sylvainlefrancomtois

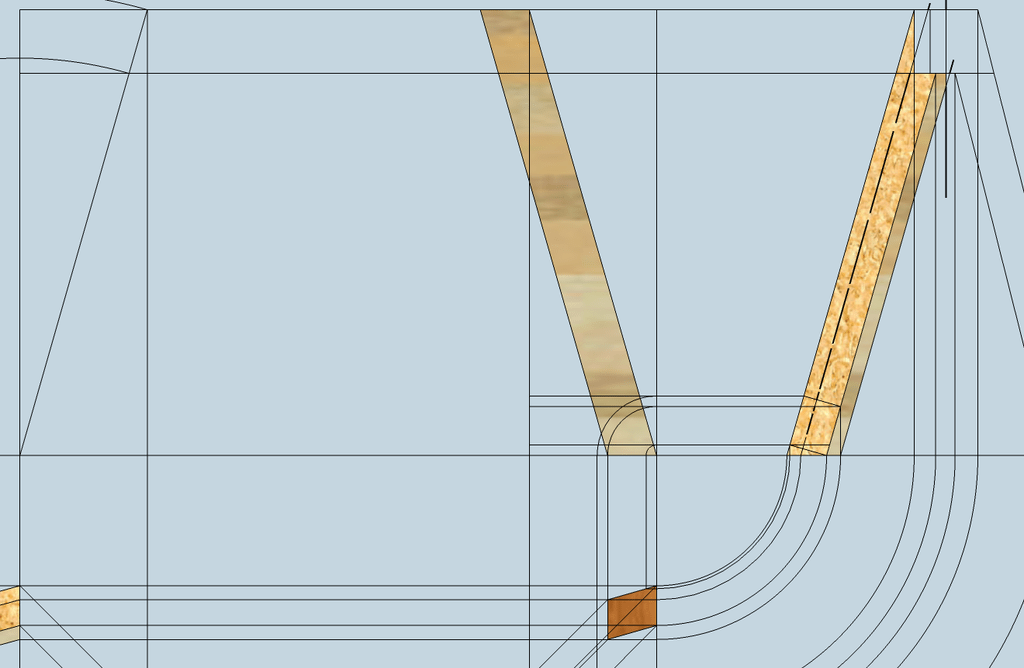

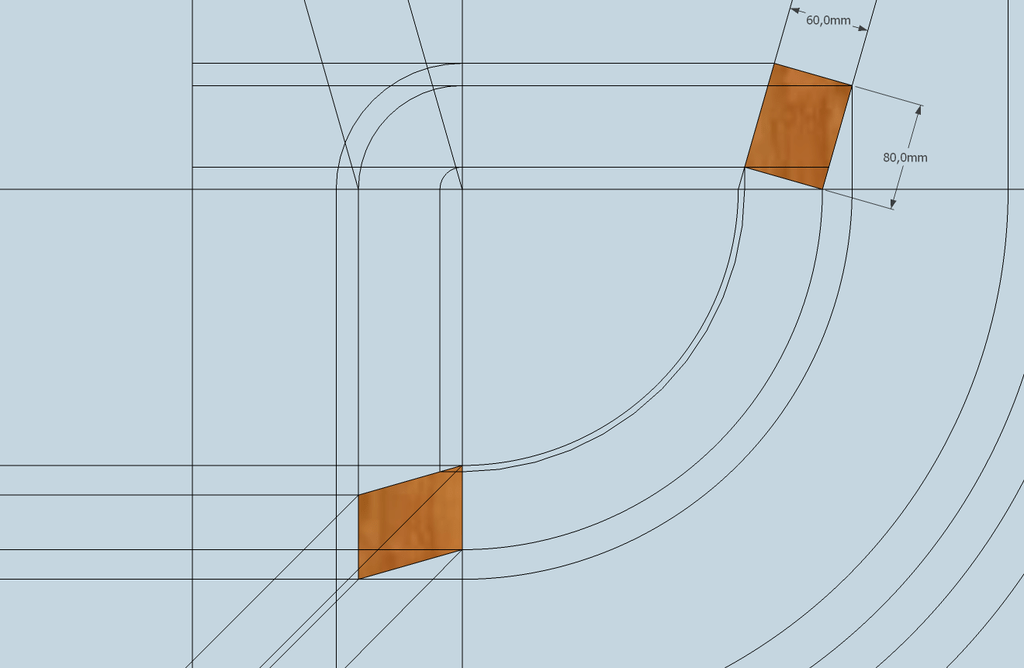

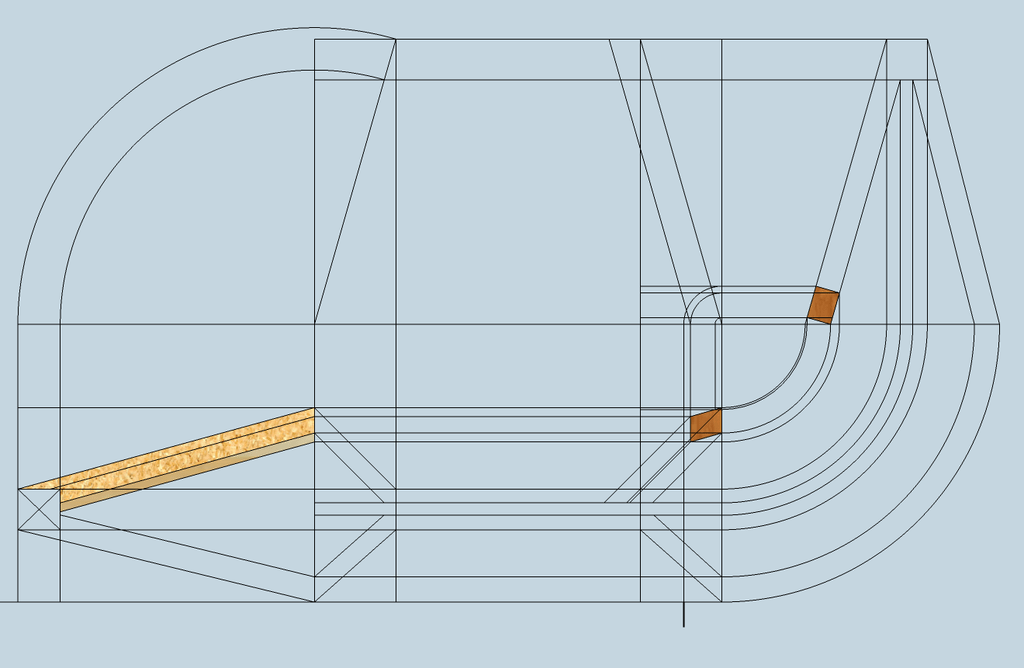

Merci de tes schémas qui ne me parlent pas encore ( la comprenette se met doucement en marche...) mais devraient le faire.
En fait, je cherchais à partir du dessin que j'ai fait,ou l'on voit la vue par bout, les deux herses, afin de savoir comment poser la pièce sur l'élévation.
Je n'ai jamais étudié le devers. J'avoue que je me mélange les pédales.
Merci Sylvain, je m'accroche...

Maillien Michael


Jean, ne compte pas sur moi pour t'expliquer le dévers, je le pratique peu et ne le maîtrise pas suffisament que pour l'expliquer.
Par contre, je peux faire un tuto sur le tréteau, c'est une bonne idée.

Si tu as l'envie d'en faire un, tu as absolument tout ce qu'il te faut sur le croquis que je t'ai donné ici plus haut.
Utilise la vue de face pour déterminer la longueur et la hauteur de travail, la herse pour rembarrer tes pieds, et la vue du dessus pour rembarrer le chapeau. La vue de face te servira également à rembarrer la croix.

Enfin, si tu veux, on se fixe un rdv un de ces 4 et je t'explique pas à pas l'épure du tréteau.

A+, Michael
