Recherche d'angle de corroyage sur épure arêtier

Bonjour la communauté de l'ADB !

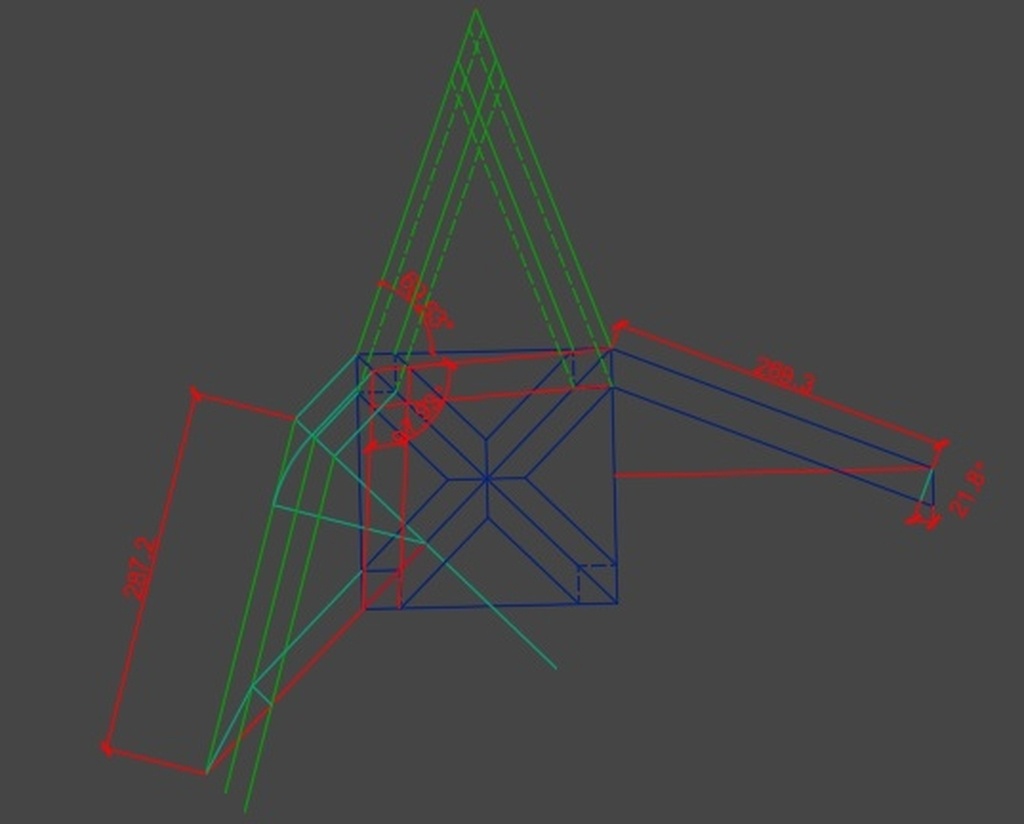

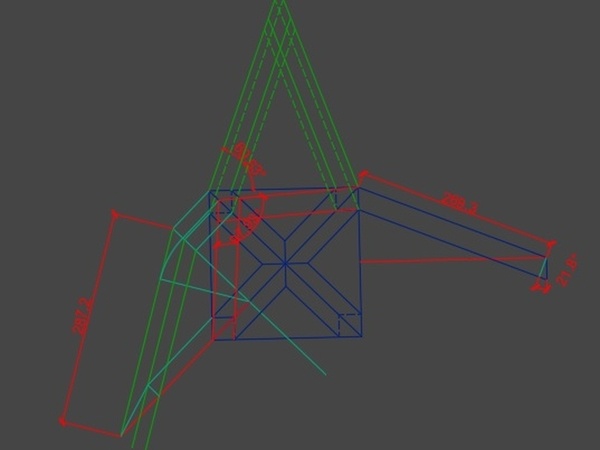

Débutant dans l'arêtier, je cherche à comprendre comment je peux trouver mes angles de têtes sur mes épures informatisées.

Par exemple, j'ai une pyramide avec 4 montants qui se rejoignent, mais impossible de savoir où trouver sur mon épure les angles pour la coupe de tête à faire à la scie à format ou à la scie radiale à onglet...
c'est le seul que je ne comprends pas, peut-être que je les ai déjà mais j'aimerais comprendre avant tout la logique.
J'ai mon apothème, mes VGA, ma coupe de pied, ...mais pas ma coupe de tête !

Merci de votre aide !

JPA33

Bj,

Et si vous commencez à faire une Epure classique sur papier aux Instruments de dessin, pour un seul Arêtier de votre Pyramide avec un Profil Rectangulaire délardé côté Arête Dièdre et assemblé sur un Poteau carré ! (Ou votre choix actuel).

A faire :

  • Rabattement du Profil pour Angle des Délardements (Les 2 Versants).
  • Rabattements des 2 Versants latéraux pour avoir les Angles de Pieds dans ces derniers... et les Angles de Têtes.
  • Rabattement de l'Arêtier pour la Coupe de Pied... et les Coupes de tête sur les Faces Aplombs de l'Arêtier.
  • Et ainsi de suite....
