26 commentaires
par bodysoap il y a 4 ans
Alexandre
( Modifié )

Brillant! Simple, mais ça change la vie: c'est à ça que je reconnais les bonnes idées...

par bodysoap il y a 5 ans
Alexandre
( Modifié )

L'ensemble est super sympa, bonne idée!

Alexandre
( Modifié )

+1 pour la participation ou l'appel aux dons.

par cereus45 il y a 5 ans
Alexandre
( Modifié )

super réalisation! seul hic, le cout du matériel mis en oeuvre comparé l'achat d'un taraud et d'une filière filière bois...

Alexandre
( Modifié )

Génial tes roues! j'aurais jamais osé les faire autrement qu'en acier. Mais c'est pas le même outillage...

Alexandre
( Modifié )

Super! j'adore l'idée, surtout le ptit casse tête avant le cadeau.

Alexandre
( Modifié )

L'idée me plait,les assemblages sont propres et le tout est sublimé par une photo soignée.
Bravo!

Alexandre
( Modifié )

Simple et efficace. En un mot: Nikel!
Je vais m'inspirer de ton montage. Je trouve que ceux utilisant une circulaire sont souvent un peu compliqués, ce qui peut nuire à leur fiabilité. Le tien est facile a refaire quand il a pris un peu de jeu...
As-tu prévu un système pour le repositionner? Si oui explique, car il ne m'a pas semblé le voir sur la vidéo...

Alexandre
( Modifié )

L'Atelier Vosgien Si je comprends bien, tu dois donc recentrer "à la main" la fraise dans la rainure de ton gabarit? L'opération me semble un petit peu délicate... La présence de 2 ou 3 pions de centrage entre ta table et ton support amovible aurait facilité sa mise en place

par tehare01 il y a 5 ans
Alexandre
( Modifié )

J'veux la même boite!

Alexandre
( Modifié )

Et en plus c'est des bonnes bouteilles de vin du Jura!
La forme de ton bonhomme me fait penser à celui du lycée du bois de Mouchard (39)

Alexandre
( Modifié )

Whaou! Ça fait rêver...

par Alexandre il y a 5 ans
Alexandre
( Modifié )

Gwain13 Merci! Je compte bien continuer, et même essayer de faire mieux.
racmterrrof Effectivement on peut charger sans risques... J'avais vraiment peur que ça fléchisse, mais je suis même surpris du résultat!
tehare01 J'ai fait les crémaillères, c'est d'ailleurs une très grosse part de la réalisation! Côté GSB tout ce que je trouvais me semblais sous dimensionné...
L'escalade des rayons faisait partit du cahier des charges.

Alexandre
( Modifié )

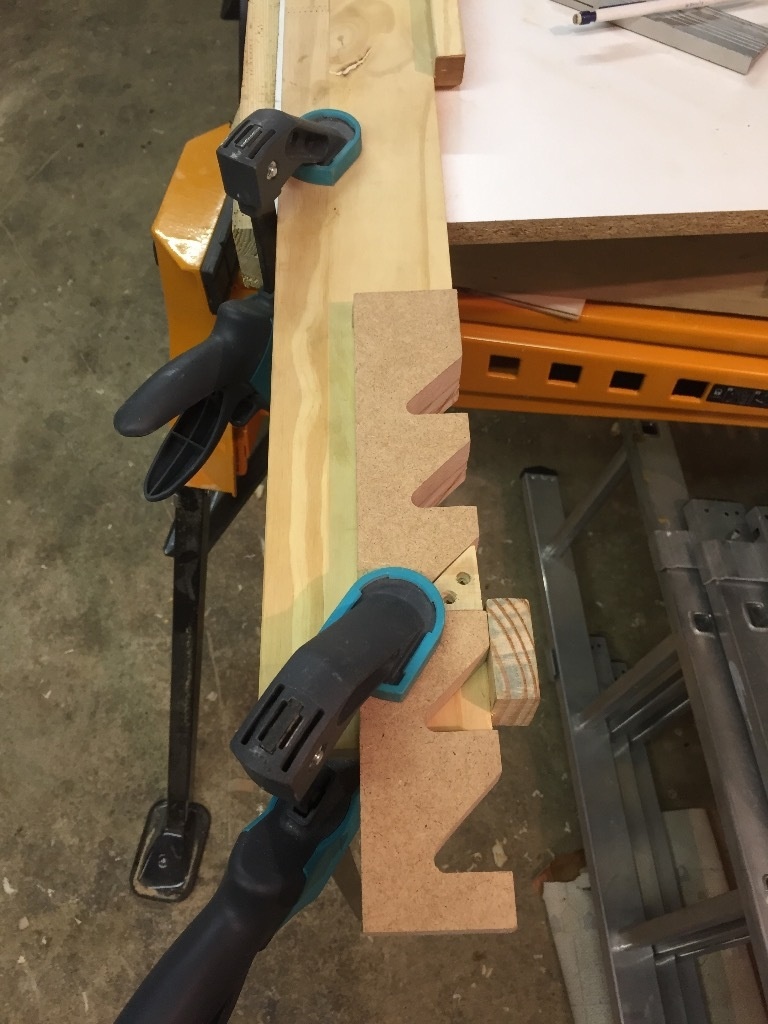

L'idée c'était de dégrossir a la scie et de finirles derniers millimètres a la défonceuse avec un gabarit que j'ai fait en MDF.
Mais Vu le temps que j'ai mis pour faire la première, j'ai dû découper au plus fin à la scie et retirer seulement quelques dixièmes a la défonceuse.
Ça a été tellement long que je me suis refusé d'en faire 4 autres pour le coté penderie...

Alexandre
( Modifié )

Merci. Mais je n'aurais jamais réalisé tout ça sans le partage que vous faites tous sur l'air du bois. Grâce a vos vidéos et aussi celles de copain de copeaux il me semble que la prise en main de mes nouveaux outils était loin d'être hasardeuse.
Il me reste tant de techniques, de combines et de tours de main a apprendre de vous tous.
Continuez! j'adore ça.

Alexandre
( Modifié )

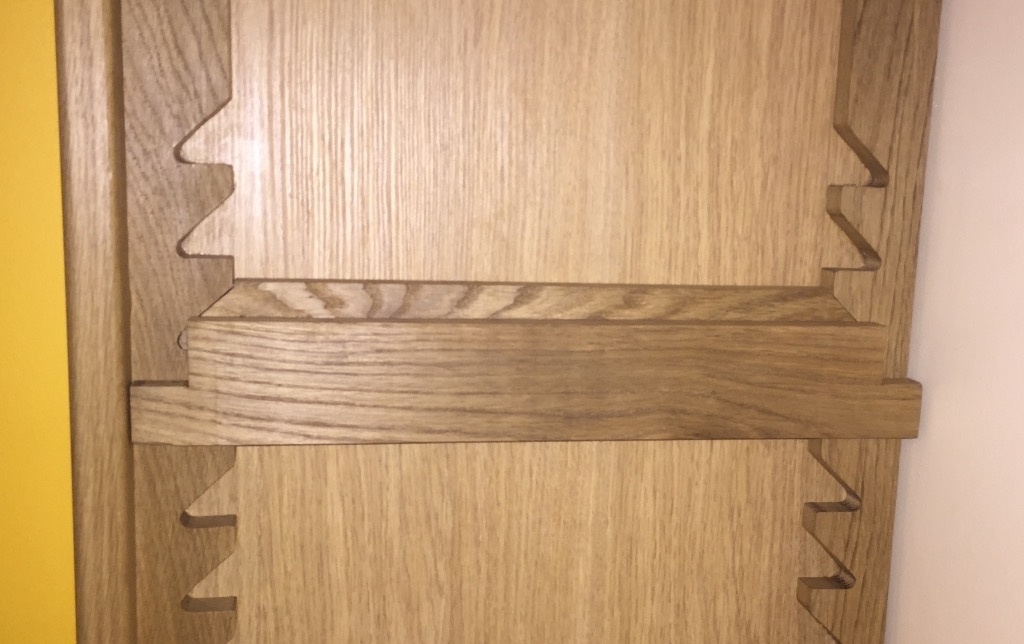

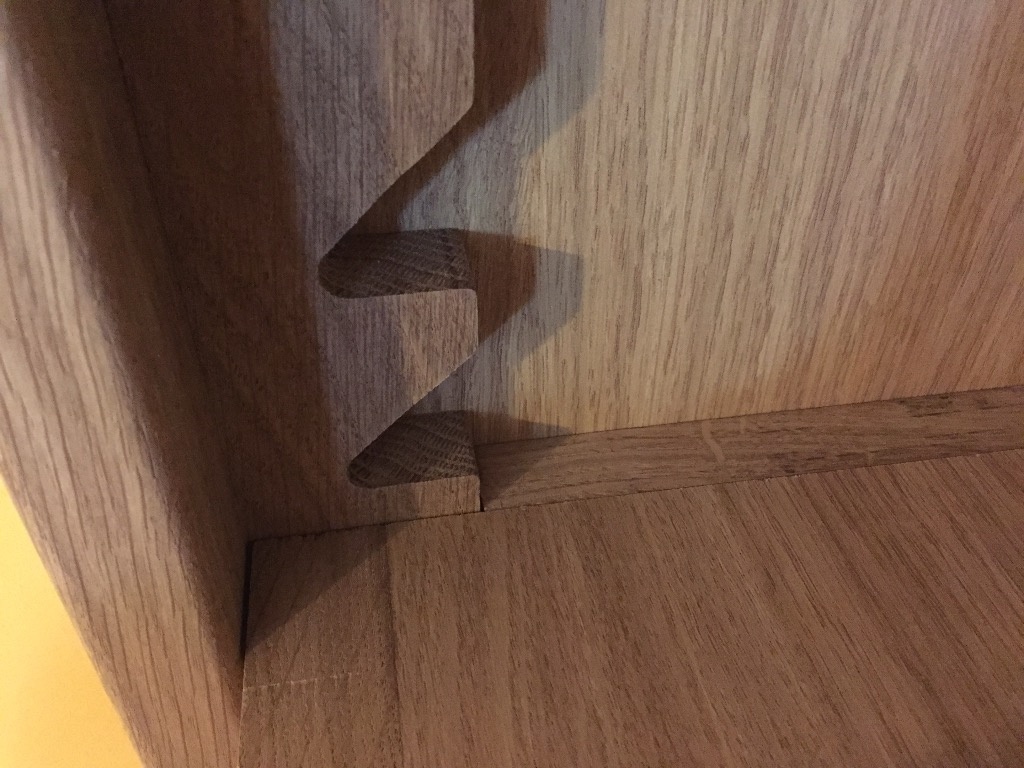

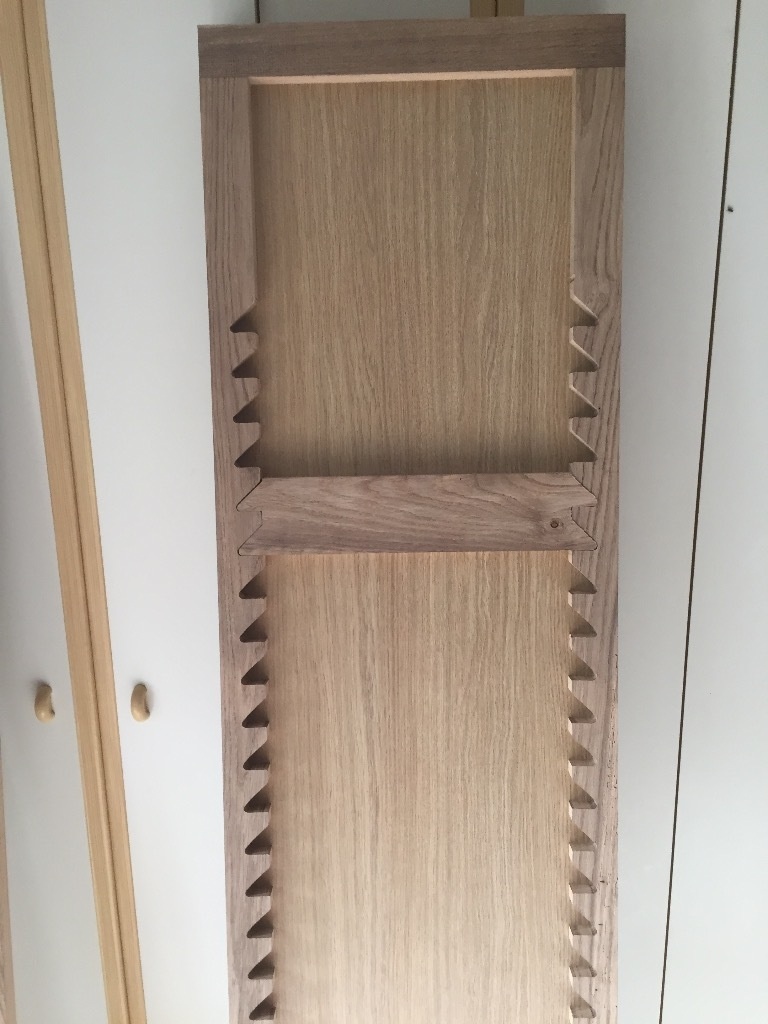

Les crémaillères ça na pas été une mince affaire.
Faute de trouver ce que je voulais je me suis décidé a les faire. J'ai peut être mal cherché, si vous avez une adresse ça peut servir pour une prochaine fois. Tout ce que je trouvais en bois me semblait plus adapté a un vaisselier ou une petite bibliothèque.

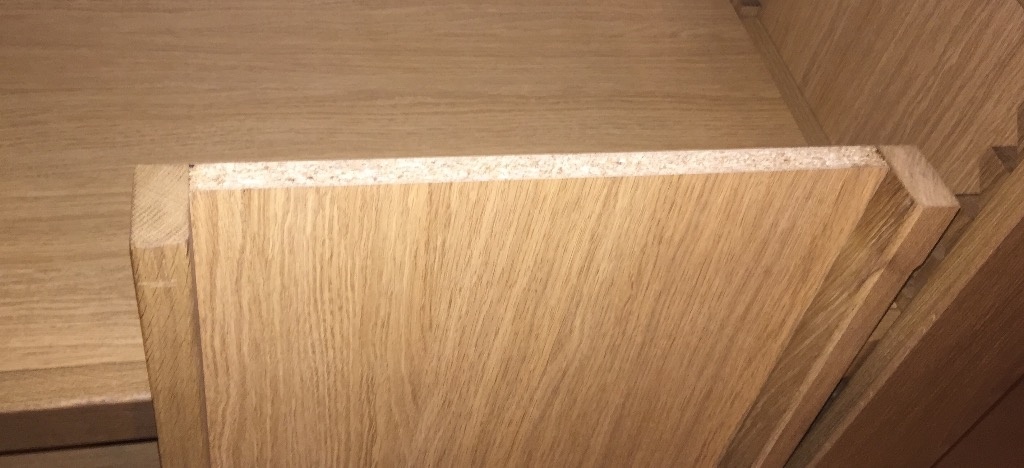

Concernant le taquet il est double, car il a une deuxième fonction: il sert a finir le chant du rayon. Photo1.

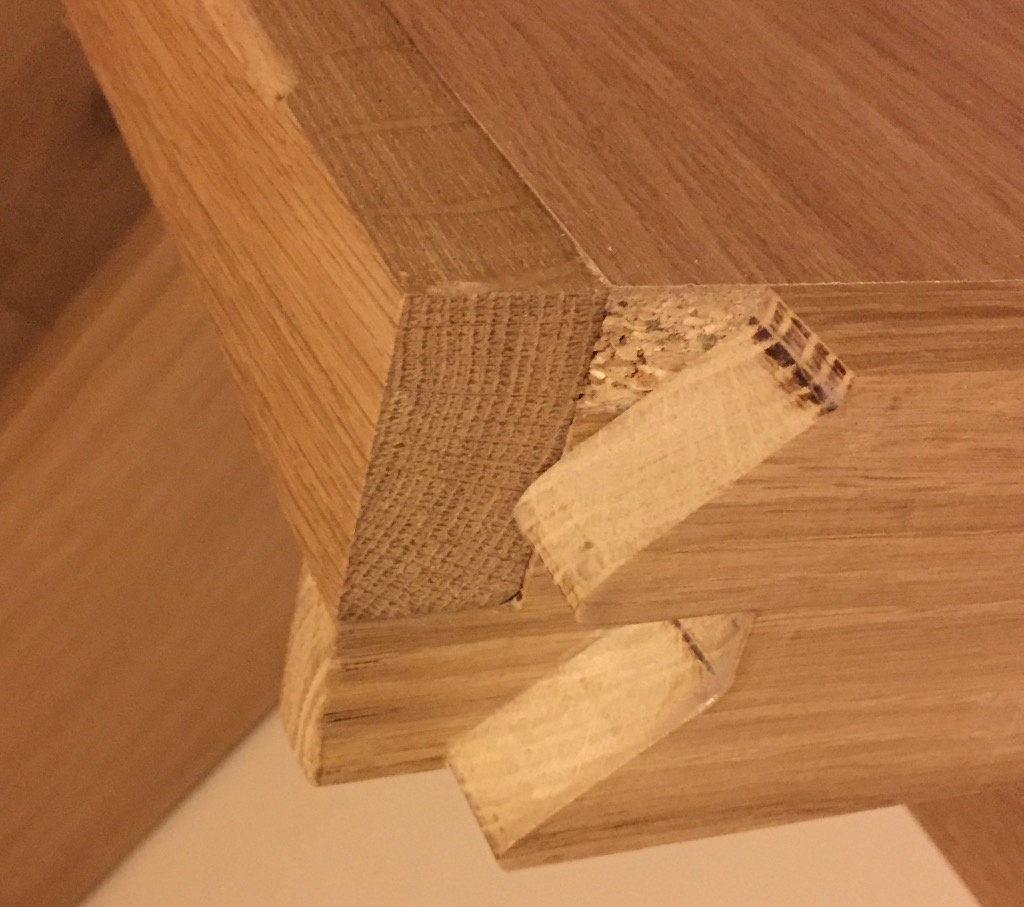

"pourquoi faire simple quand on peut faire compliqué" le rayon est supporté par une deuxième pièce collée pour que l'effort soit répartit entre le mélamiané et ses alèses. Photo2.
Bilan: Beaucoup d'efforts pour 4 rayons...
Moralité: Si j'avais fait un plan, j'aurais surement anticipé le problème et opté pour une solution plus simple.
zeloko tu as raison, je ne changerais probablement jamais la hauteur des rayons
niconathy Pour les portes je verrais bien tout en chêne un grand cadre et le panneau avec des assemblages non parallèles entre eux soulignés par un léger chanfrein... Je vais devoir m'accorder pas mal de temps pour méditer et faire le plan cette fois!
ecto1 Doucement ou je ne pourrais bientôt plus faire mes lacets 😂

Alexandre
( Modifié )

Je n'étais pas sur de la solidité avec juste deux vis et de la colle...

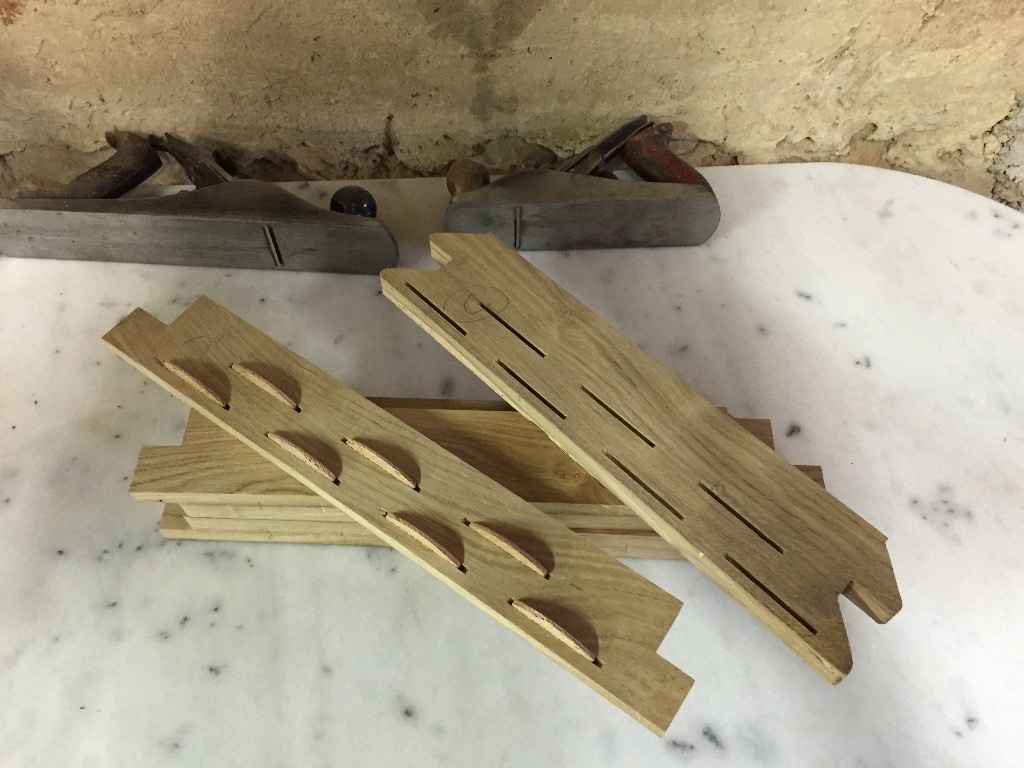

Mais c'est vrai que je me suis un peu emballé pour les lamellos, ça va si bien.

Alexandre
( Modifié )

C'est beaucoup plus simple effectivement. J'avais peur que ça soit un peut faible si l'effort n'était supporté que par le mélaminé...

Alexandre
( Modifié )

herminator Merci pour tes commentaires!
Bien vu le coup de refendre les crémaillères, c'est noté pour la prochaine fois.
Quand je disais outil peu rassurant je pensais a la dégauchisseuse, c'était la prière fois que je m'en servais... Et ça n'est pas je genre d'outil qui pardonne les erreurs, rien que de penser au pire me fait froid dans le dos.
Niouniou Je suis aussi d'accord avec Niconathy pour la simplicité.
Mais c'est pour plus de solidité et afin d'éviter de fragiliser l'agglo au niveau des lamello que j'ai préférer que l'appui soit répartit sous les alèses et sous sous le mélaminé. Qu'en pense-tu?

Alexandre
( Modifié )

Niouniou Merci pour ton éclairage. Je pense que nous sommes plutôt d'accord, mais que nous ne nous sommes pas très bien compris. C'est pour m'en assurer que je me permets de détailler la pensée qui a guidé mon choix. Et aussi pour faire avancer le schmilblick. 😂
À mon avis le lamello limite grandement le risque de fissure en fond d'usinage, par rapport à un assemblage rainure languette ou fausse languette. Et ce grâce à la forme de l'usinage et à la présence de zones non usinées de part et d'autre de ce dernier.
C'est justement pour limiter le cisaillement des lamellos que j'ai choisi d'avoir en bout de rayon un appui aussi bien sous les alèses que sous le melaminé. Il me semble qu'en cas de forte charge et donc de flexion du rayon, le cisaillement des lamello (au moins aux extrémités) serait plus important si la portée se trouvait seulement sous les alèses ou seulement sous le plateau.
N'hésite pas à me dire si tu partages ou pas ce point de vue.

Alexandre
( Modifié )

niconathy ton croquis est nikel, tu n'as pas représenté les alèses pour une bonne lisibilité.
Je crois que quelques images sont les bienvenues.

Alexandre
( Modifié )

C'etait l'objectif: solide en évitant de faire grossier, quitte à se compliquer la vie.
niconathy je vais retenir ta solution pour les prochains rayons.

J'ai une petite question pour gagner encore plus de temps la prochaine fois:
ça peut supporter combien une crémaillère toute faite que l'on trouve dans les GSB? Par exemple hêtre 24x24mm

par nicoraf il y a 5 ans
Alexandre
( Modifié )

Très belle première fois! Chapeau.
C'est fou comme ça motive l'arrivé d'un ptit bout.

Alexandre
( Modifié )

Le meilleur truc pour parer les morsures du lit c'est de bien nourrir les petits. 😂

Alexandre
( Modifié )

C'est très sobre, lumineux, j'aime beaucoup!
J'en connais une à qui il ne faut pas que la montre...

Alexandre
( Modifié )

Super bien pensé! Il ne te reste plus qu'a faire plein de copeaux.
