Escalier droit limon central


Je vous présente mon dernier projet.

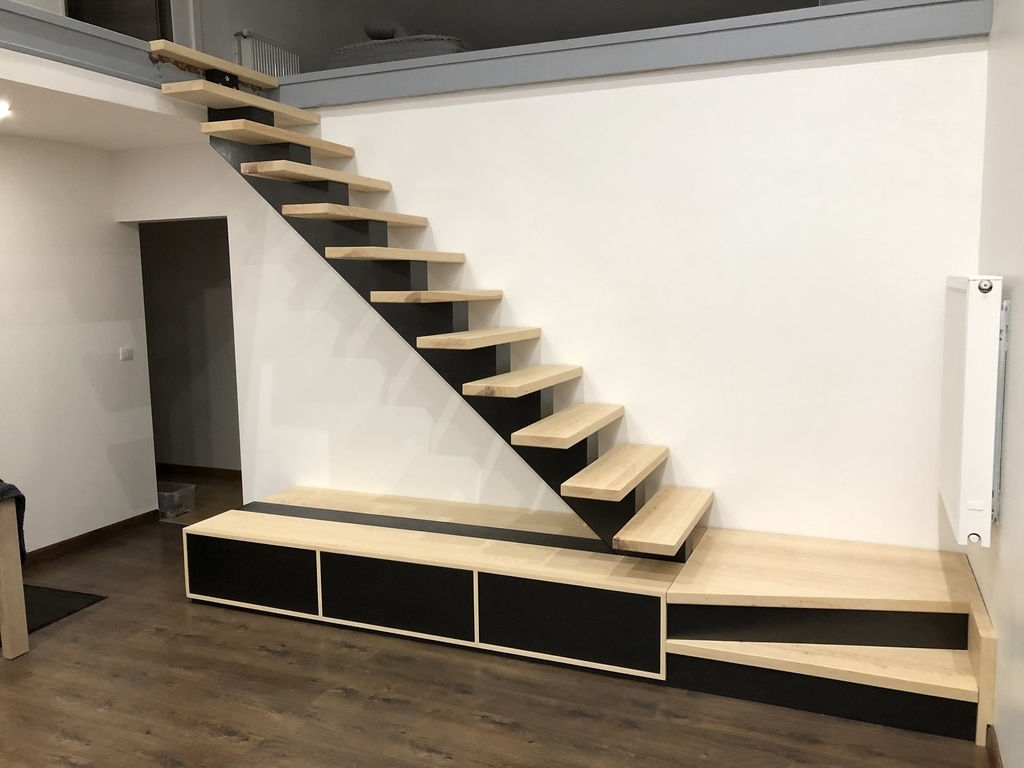

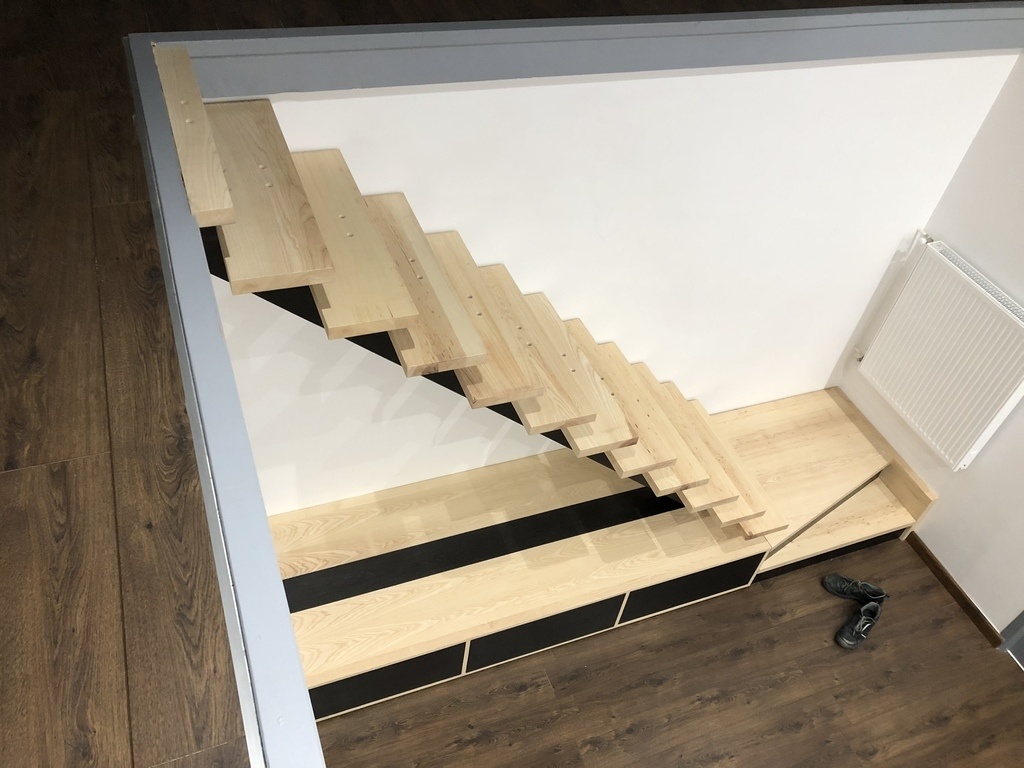

Escalier droit à limon central avec un caisson de rangement dans la continuité de celui ci
Je tiens à remercier tout particulièrement Kaj pour ses conseils et son avis d’experT.
Étant donné que je trépigne de vous présenter ce projet, je compléterai les explications au travers d’un pas à pas.

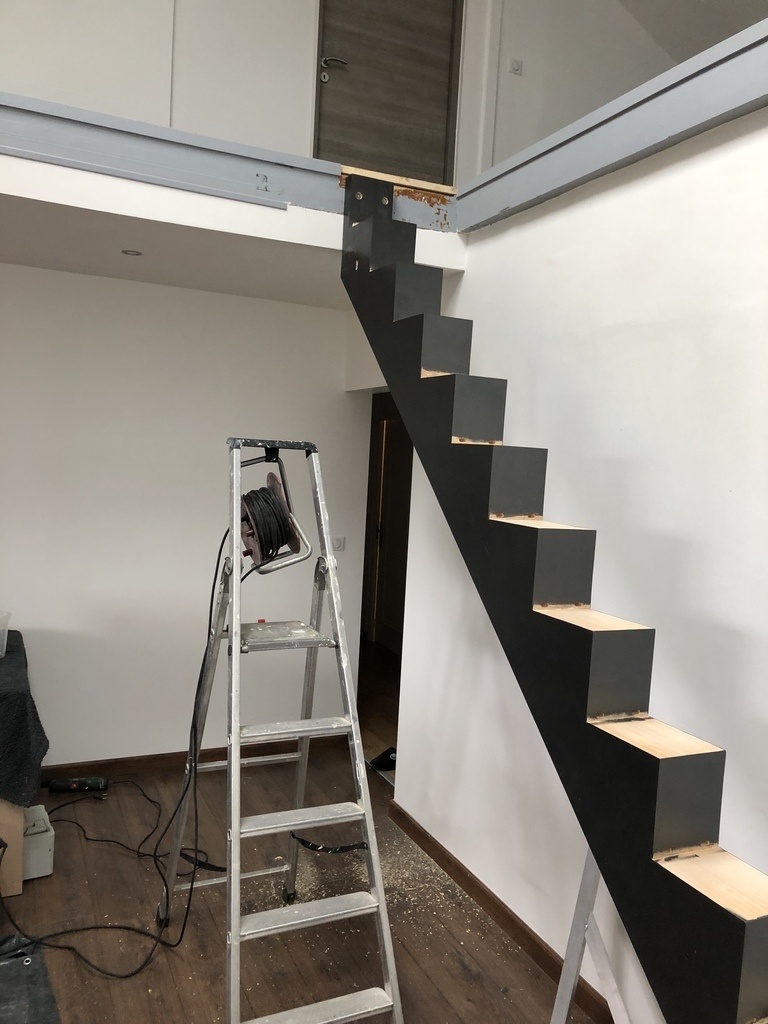

Le limon est en trois plis section 180*180 finition peinture metallisante effet fonte.

Les marches et le pallier sont en frêne ep 48 finition Rubio oil 2c soupçon de blanc

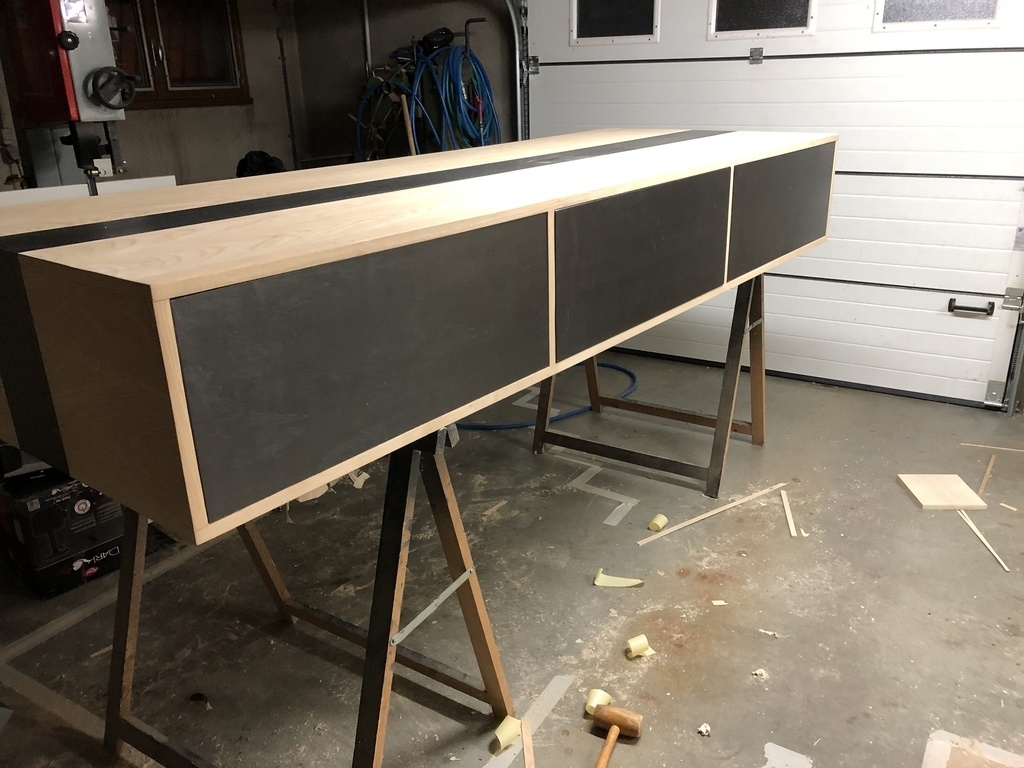

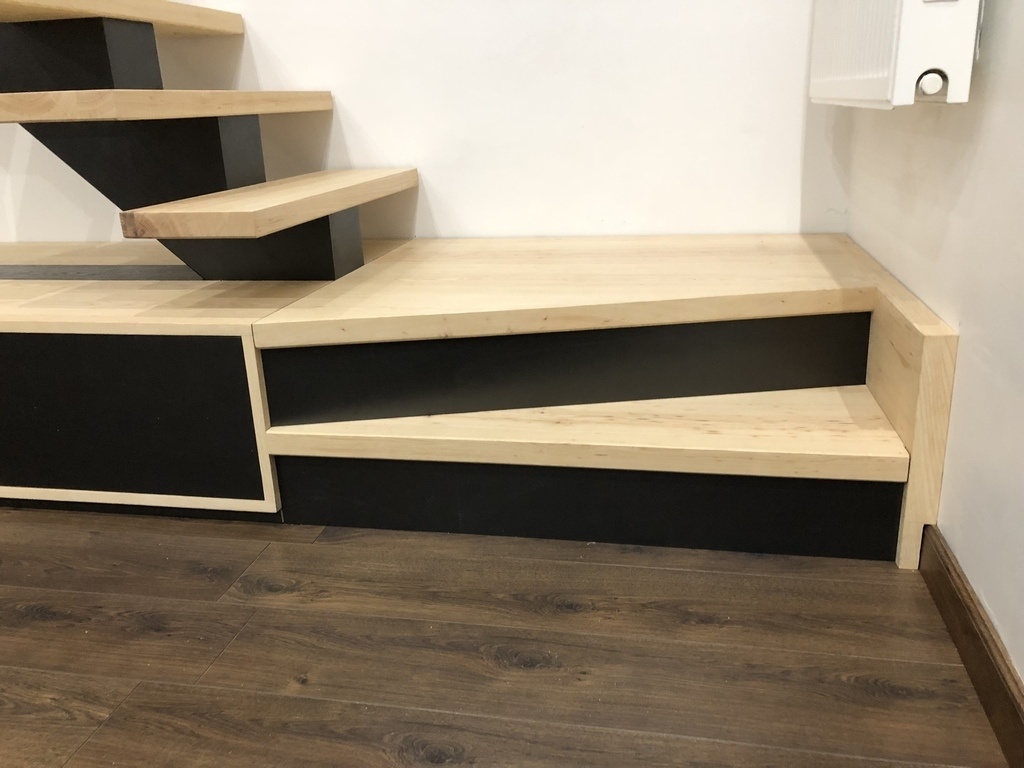

Le caisson quand à lui est sans doute celui qui m’a demandé le plus de travail. En effet, l’ame Est en ctp peuplier de 18 , placage des 2 faces en frêne de 2 mm, que j’ai débité puis calibrer au rouleau ponceur selon la méthode de Samuel. J’arrive à sortir des placages de 2600 * 200, mais faut avouer que tout ça prend énormément de temps. Collage à la colle blanche et pressage, là aussi faut être équipé.

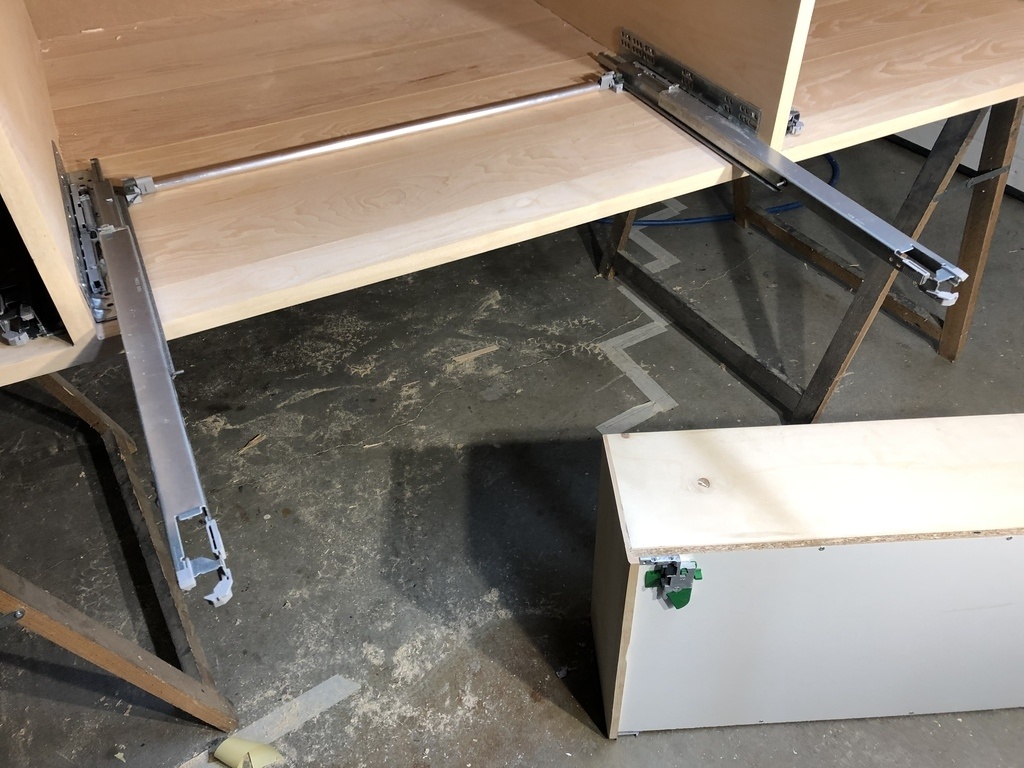

Tiroirs equipés de coulisse Tipmatic synchronisées

Mis à jour

Publications associées


Discussions

woodworker710  a publié la création "Escalier droit limon central".
il y a 1 an
Olivier Vernhettes

Superbe !!!👍👍👍

Kudsak
( Modifié )

Magnifique ! La peinture métallisante donne bien l'illusion, on dirait de l'acier !
Qu'est-ce que ça signifie des "coulisses synchronisées" ?

woodworker710
( Modifié )

Merci, c’est le fait que quand tu pousses ta façade de tiroir, les deux coulissés se débloquent par l’intermédiaire d’une barre qui les relie entre elles

Kudsak

D'accord, merci ! Ça évite les risques que le tiroir ne se déforme, c'est ça ?

woodworker710

Oui en effet, c’est aussi pour donner plus de couple au mécanisme quand le tiroir est chargé

sylvainlefrancomtois
( Modifié )

p....... de beau boulot ,la classe !!!😎

woodworker710

De la part d’un expert en la matière, ça fait chaud au cœur. Merci

sylvainlefrancomtois
( Modifié )

woodworker710 Le petit plus ,aurait été de mettre des bouchons noirs en caches vis !

woodworker710

C prévu Les bouchons noirs sont faits, j’ai préféré laisser l’escalier travailler un peu et retourner serrer les marches si il y a besoin.

sylvainlefrancomtois
( Modifié )

woodworker710 ok vrais pro , alors c'est parfait !😉

woodworker710

J’en rêve de devenir vrai pro et ne faire plus que ça !

sylvainlefrancomtois
( Modifié )

woodworker710 je te le souhaite de bon coeur !

kaj
( Modifié )

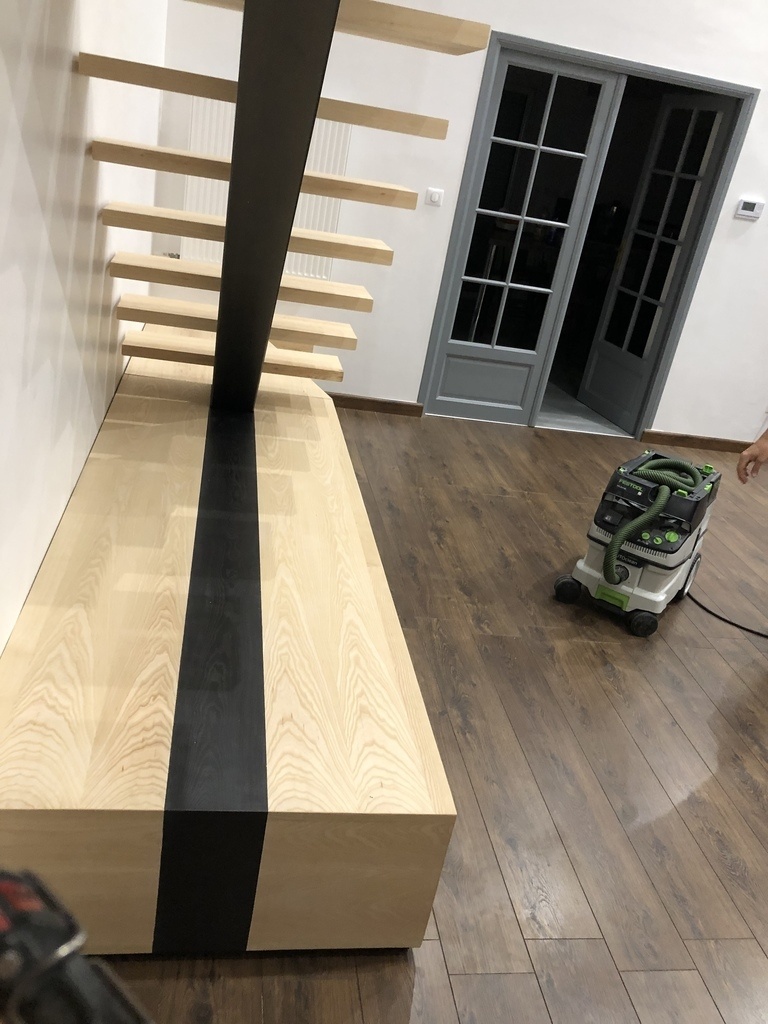

La bande noire en prolongement du limon est du plus bel effet, c'est très classe !

woodworker710

Merci Jacki

sylvainlefrancomtois

coucou Jacky ! je suis en plein dans les corrections du bouvet ,ça devrais plaire ! 😉

woodworker710

Euh vous êtes sûr ?

sylvainlefrancomtois
( Modifié )

woodworker710 excuse moi de m’être servi de ton post pour faire un coucou à notre amis Kaj !

woodworker710

En toute franchise si vous voulez en faire l’objet d’un article dans le Bouvet avec grand plaisir

kaj

Sylvain, ça va être LE hors série du Bouvet

woodworker710

Vous me charriez les gars là !

sylvainlefrancomtois

rien a voir avec ton escalier , Jacky sait que je travail sur le bouvet ,je lui disais seulement que c'est pour bientôt !

woodworker710

Oui oui j’ai compris à la relecture

DewhitYoussef
( Modifié )

kaj La bande noire on appelle ça le style mustang :}

kaj
( Modifié )

DewhitYoussef avec deux bandes blanches ça fait Gordini ( mais c'est une autre époque 😉 )

Philippe Gelard

La R8, avec son capot modelé à la haché... Quelle merveille...

DewhitYoussef
( Modifié )

kaj ca me cause aussi!! En intégrant deux spots et une grille d’aeration en bout du meuble bas, ça fait illusion 🚙

Kentaro

Superbe! J'aime bien le style!

totof
( Modifié )

il a bien de la gueule ton escalier, bravo

woodworker710

Merci. Totof

trente six seb

Il est très beau et le caisson assorti est une excellente idée. Je te souhaite aussi d'en faire ton métier, si c'est ton projet.

executionbois

vraiment réussi l'ensemble est trés moderne et très aéré tous ce que j'aime

Jean Galmot
( Modifié )

Superbe, tu as des détails sur la fabrication du Limon en 3 Plis?.

woodworker710
( Modifié )

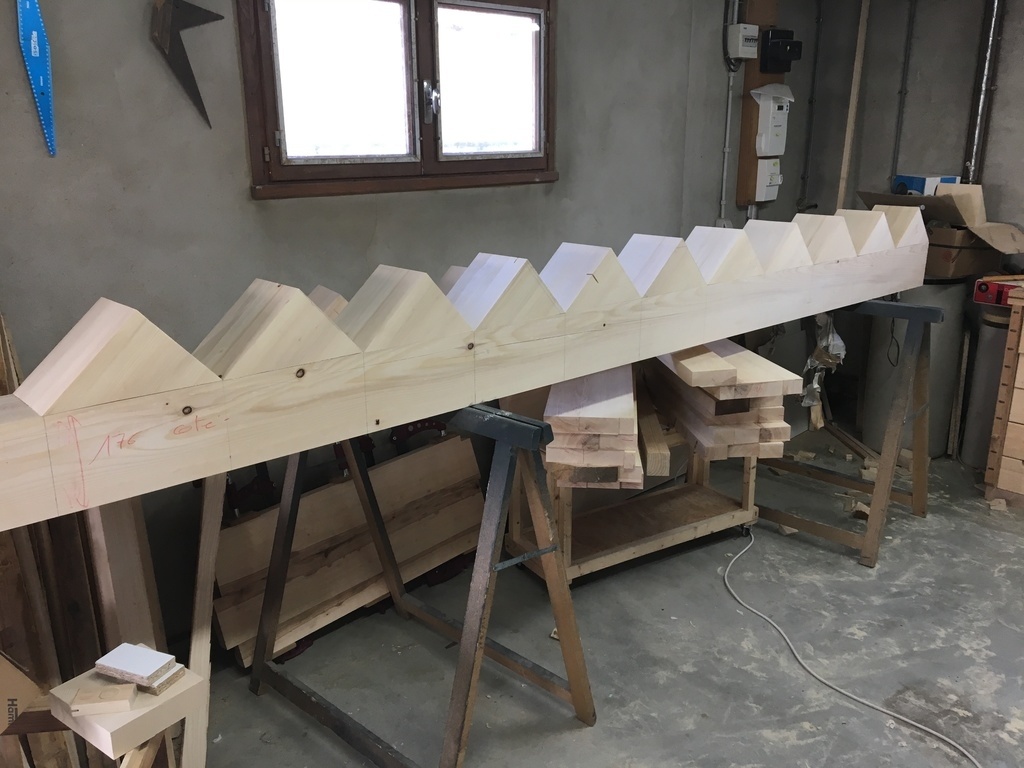

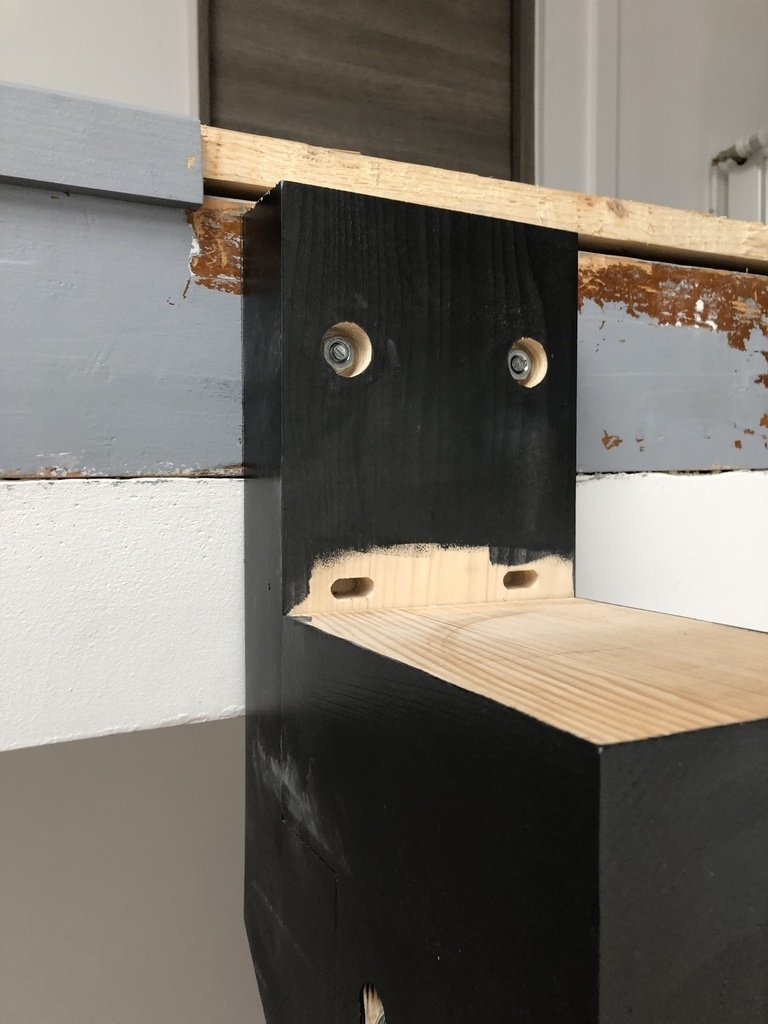

Limon central en 2 pièces une pièce d’accroche puis le limon 3 épaisseurs de 60, collage à la vinylique, puis pressage avec des serres joints Piher

Jean Galmot
( Modifié )

woodworker710 Ah ok, en lisant "3 plis" je voyais ça: laboutiquedubo...eleze-2948.html.

Philippe Gelard
( Modifié )

D'une très grande beauté. La montée est raide mais l'ensemble, d'une composition très élégante et logique, s'intègre très très bien dans l'espace. Très bon choix de couleurs et là encore un design très logique avec lui même. Il manque une rampe encore, je suis curieux de voir le le profil de celle-ci! En tous cas, bravo.

woodworker710

Merci,
le client pour l’instant ne souhaite pas de garde corps mais je réfléchis effectivement à ce qui pourrait rester dans le style

Jean Galmot
( Modifié )

woodworker710 Balustres noires, rampe en Frêne.

woodworker710

Oui super idée, en plus il y a toute la mezzanine à protéger merci

DewhitYoussef
( Modifié )

Philippe Gelard je verrais bien une rampe qui tranche en terme de style,en maillons de chaîne de bateau où mieux ces barres avec deux anneaux aux extrémités, soudés. Ça apporterait une touche organique.

Philippe Gelard

Intéressante idée. Perso, comme le style est pur est sans compromis, je continuerai dans la même démarche à deux couleurs, avec des lignes droites et pures, et surtout en essayant au maximum de préserver la légèreté de l'ensemble. Voici une idée à développer. La rampe est épaisse pour compenser le fait qu'elle n'aie que trois points d'appui, mais on garde la légèreté par le jeu des couleurs. Pour assurer une meilleure assise, la configuration des marches nous donne la possibilité d'ancrer les supports de la rampe sur deux marches consécutives, et donc de diminuer le moment. Le système de fixation reste à définir... Il s'agit de faire du solide! Une deuxième rampe simple à fixations invisible est facile à mettre au mur, mais au risque d'alourdir l'ensemble un peu. Cependant on peut l'intégrer à la balustrade de la mezzanine et valoriser encore la double hauteur.

Oak
( Modifié )

DewhitYoussef j'aurais plus opté pour un fer forgé en T promonté d'un carrelet de frêne assez mince.

kaj
( Modifié )

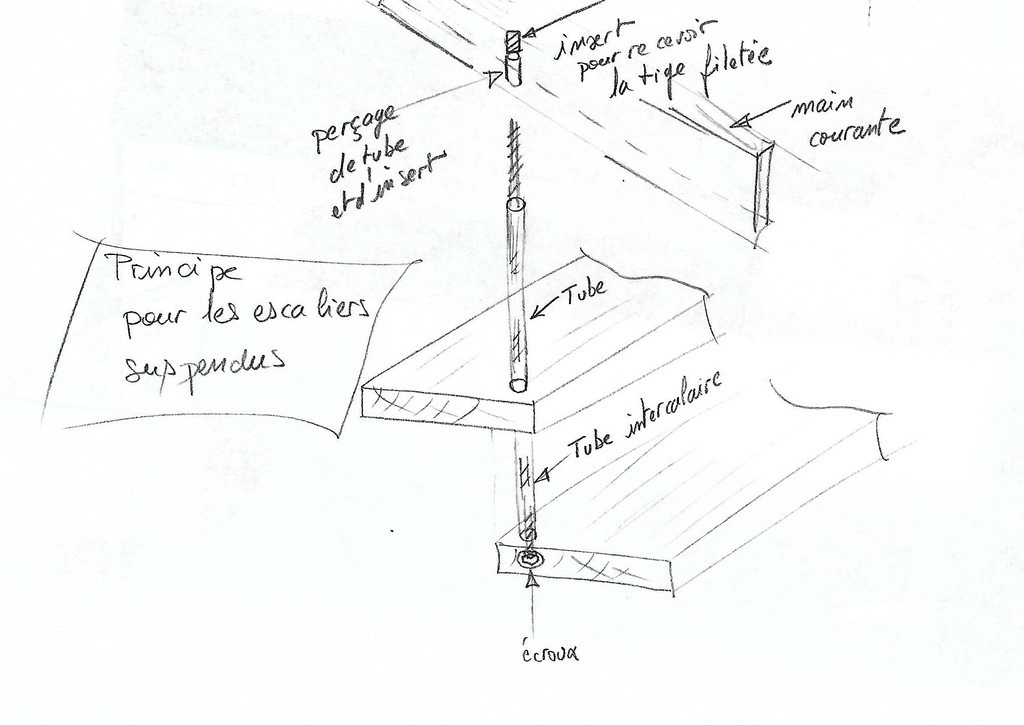

Philippe Gelard une proposition pour la fixation

woodworker710

Ça me plaît vraiment ce que tu me proposes là. En plus la mise en œuvre me paraît pas très compliqué

Philippe Gelard
( Modifié )

Joli détail kaj, on y est presque! mais attention, n'étant pas suspendu, la vis centrale ne travaille plus en tension, elle risque donc de flamber. Le tube doit être capable de travailler en torsion. C'est pour cela qu'il ne doit pas être "coupé" par la marche.

Termite
( Modifié )

Très bel ensemble. Qu'elle est l'épaisseur et la nature de tes marches?

woodworker710

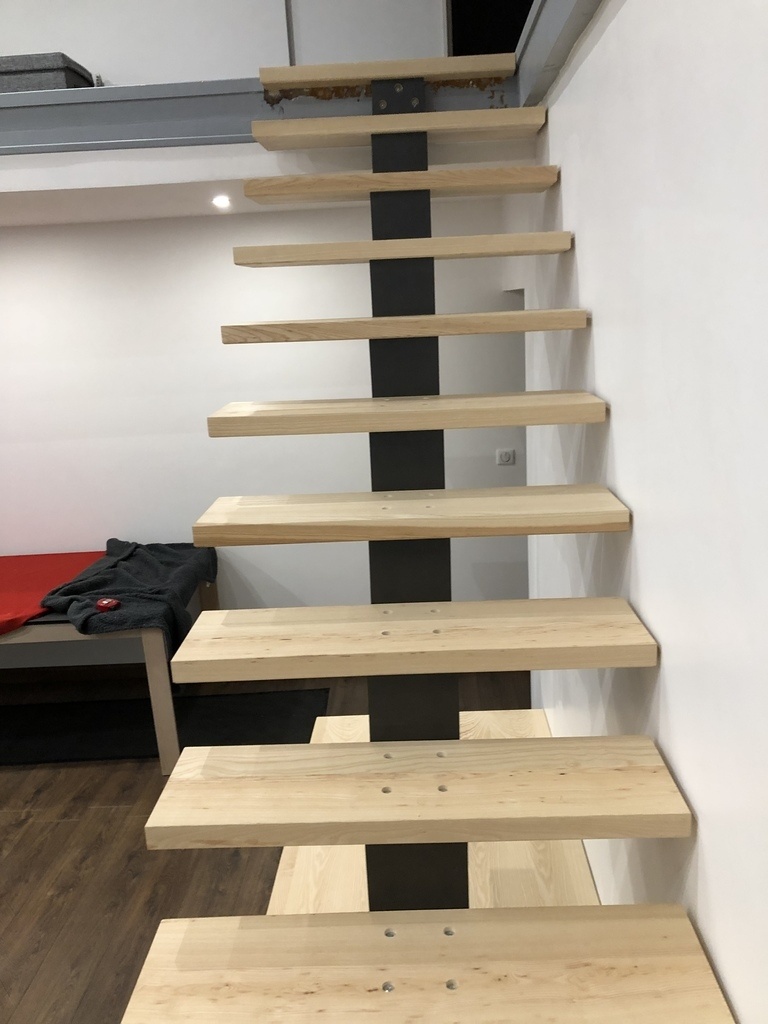

Marches en frêne section 900x250x48

Termite

Avec 48 cela ne risque peut être pas de tuiler voiler et autres soucis

Fof

Trés beau. Y a pas, frêne+noir, c'est combo gagnant.

dependancesbois

J'adore ! Ça donne vraiment envie d'en faire un ! Je le garde en tête!

rapabois

Bonjour,
aérien, élégant, admirablement exécuté, une pièce qui mérite un bel écrin, la déco du lieu devra être au diapason.

Niouniou
( Modifié )

Tu as fait tes découpes de limon une fois collés (180 d'épais) avec la scie à ruban (à deux pour tenir le limon ?) ? Ou dégrossi à la circulaire et fini à l'egoine?
Sinon, super taf !
Tu n'y es pour rien, mais le radiateur sur le palier, c'est bizarre et pas efficace : la chaleur monte direct...

woodworker710

Oui j’ai fait la découpe de limon une fois coller et dégauchi, à 3 personnes. Mais la longueur des mes tables étaient trop courtes donc grosse galère quand tu as des sections qui font presque 3500. Puis découpe à la scie sur rail et finition à l’egoine sauf pour les écoinçons

Niouniou

Merci, tu as fait les coins à l'égoïne, c'est ça, ou les 4mm du coin, tu les as faits au ciseau ?

woodworker710

Si tu parles dès écoinçons je les ai scié dans une section plus facilement manipulable àla scie à format par retournement

Niouniou
( Modifié )

woodworker710 je ne suis pas sur de comprendre ce qu'est un écoïnçon...

woodworker710

C’es La partie rapportée sur le limon qui maintient la marche

trente six seb

Je viens d'apprendre un truc : je croyais que le limon était en forme de zig zag.

Niouniou
( Modifié )

woodworker710 ok, merci. Et du coup tu les fixes comment au limon ? Collé avec une/des fausse languette ? Et vissé ptet aussi ?
Sinon, tu les as sciés par retournement, mais une fois sur deux, il fallait remettre ton Chariot à 0°, c'est bien ça?

woodworker710

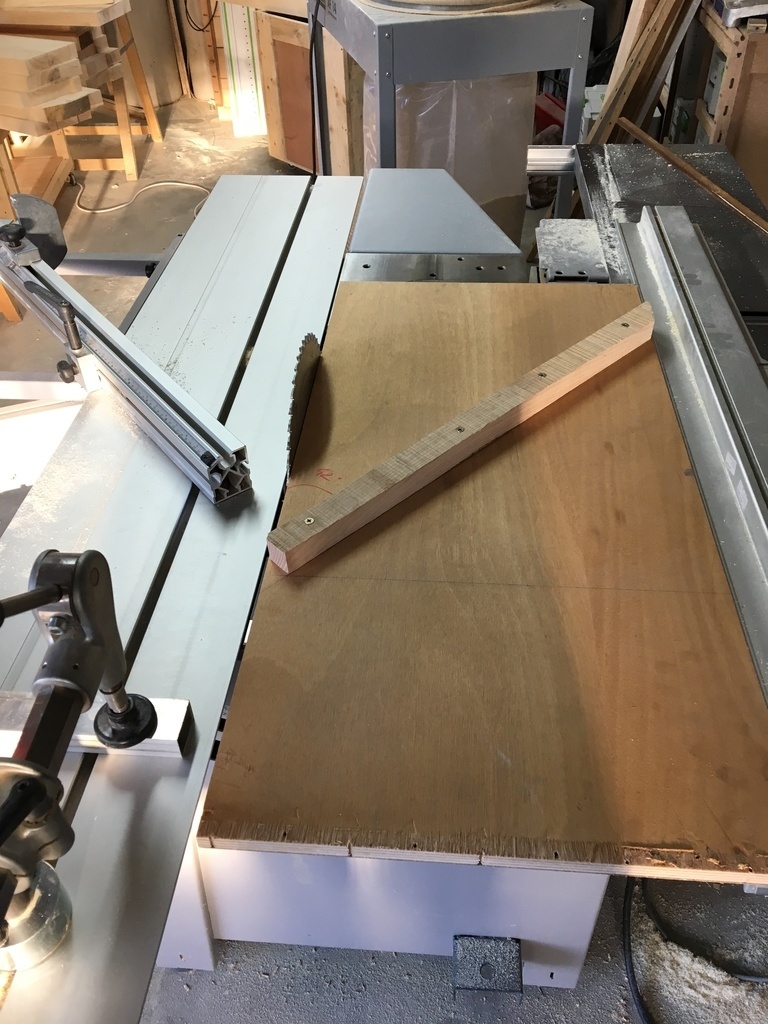

Non j’ai fait un chariot avec un angle identique opposé

Niouniou
( Modifié )

woodworker710 ok,. Nickel! Merci pour ces compléments d'informations !

Termite
( Modifié )

woodworker710 Malin le lapin........😉

Termite
( Modifié )

woodworker710 Et du coup comment as tu fixé tes écoinçons au reste du limon?

tchoucar
( Modifié )

Super, c'est une belle réalisation. Les couleurs s'assemblent bien, c'est du plus bel effet.
Par contre, et c'est mon petit côté "critique" quel dommages d'avoir vissé les marches comme tu l'as fait. tu avais peur qu'un simple collage des marches ne suffisent pas ? ou alors peu être les visser par le dessous ?

En tout cas félicitation ça donne des idées pour chez moi 😊

Philippe Gelard

Moi aussi ça m'a interpellé, par contre je trouve cela superbe les vis. les détails mécaniques vont très bien avec les style. Question de goût :-D

woodworker710

Alors pour la petite histoire oui je craignais que la colle ne suffise pas, les vis seront cachés par des bouchons de la même couleur que le limon de façon à accentuer les trous dans la marche

Philippe Gelard
( Modifié )

woodworker710 oh oui! Superbe idée!

Termite
( Modifié )

Oui, moi aussi je n'aurais pas oser simplement coller les marches. Avec le bras de levier qu'il y a de chaque coté du limon j'aurais eu peur que cela ne s'arrache.
Comme toi, je trouve que l'idée de mettre en évidence ces bouchons qui de toutes façons se seraient vu est une super idée. je suis partisan, quand cela est possible de ne pas faire du "cache misère" qui de toute façon est disgracieux ou au mieux ce voi mais d'en faire une particularité esthétique.

woodworker710
( Modifié )

Au début je voulais carrément faire des inserts de baguette pour cacher mes vis sur la totalité de la marche, mais je pense que cela aurait fait trop chargé. J’ai donc opté pour a des bouchons noirs

Art'n baie 2016 - Genéts

Magnifique

kaj
( Modifié )

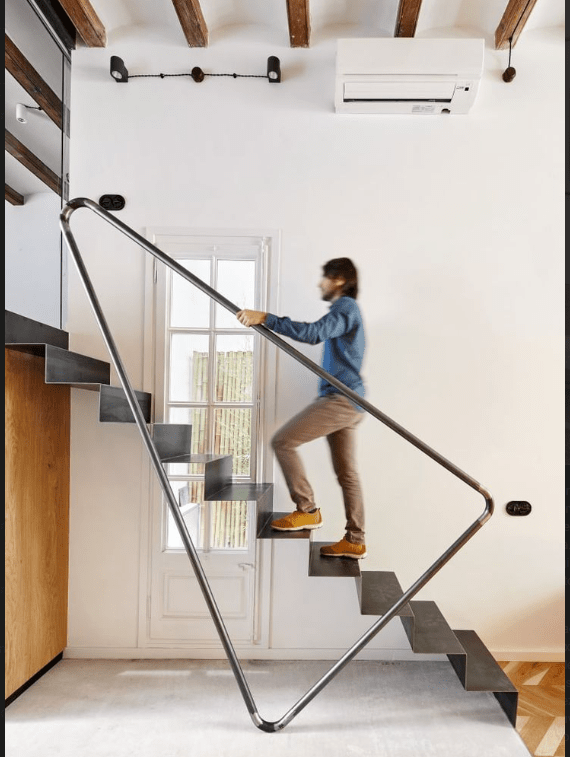

Une autre idée de garde corps avec un tube noir

Niouniou
( Modifié )

hors sujet, mais bel exemple de contrainte de conception d'escalier, cette porte vitrée "plus ouvrable"!!
Sinon, design très original mais pas dans les normes en terme d'espacement de barreau au niveau du garde-corps!! (Mais comment fait l'artisan qi a fait ça pour dormir sur ces deux oreilles ? Moi, je suis en train de lutter pour faire comprendre aux prospects que si j'espace trop, c'est moi qui prend les risques!!...)

kaj
( Modifié )

Niouniou et avec un remplissage en verre ?

sylvainlefrancomtois
( Modifié )

Niouniou non illusion d'optique , la porte s'ouvre quand même !

Niouniou
( Modifié )

kaj avec un remplissage verre, aucun souci!! Mais je me dis qu'il doit être super méga propre, s'il y en a un, là, sur cette photo, et aucun reflet...
Et sur cette photo, le jeune homme prend le tube à pleine main et ses doigts font presque le tour du tube, donc a priori pas de verre sur celle-ci...
En même temps, ça serait une belle prouesse, niveau soudure, et découpe du verre, pour fermer le cadre sans tout péter, avec un cadre hyper plan... Le verre ayant la fâcheuse propriété de ne pas être bien flexible!!

Niouniou
( Modifié )

sylvainlefrancomtois je dois pas avoir les yeux en face des trous, pour moi, je vois les marches très très proches du mur arrière...

woodworker710

Sacré garde corps, plûtot original. Je n’arrive pas à voir où il se fixe, on aurait dit un photomontage. Le client quand à lui se décide à ne pas mettre de garde corps seulement sur la mezzanine. Garde corps tout inox

Benedicte
( Modifié )

Bonjour woodworker710

J’aimerais réaliser un projet de ce typer chez moi avec des différences biensur mais je me demandais si un escalier droit passerais dans une entrée de 351 en gros meme structure au niveau de l’escalier mais sans le meuble dessous

woodworker710

Bonjour Benedict, je pense que ton escalier peut effectivement s'installer dans une trémie de longueur 3.51, sachant que les dimensions de l'ouvrage présenté étaient 3.60 m et hauteur de sol à sol fini étaient de 2.77 m.

Hannibal

Très beau et très bien. Intégrer félicitations comment avez vous procedez pour coupe aussi bien et d équerre votre limon
