Extension en Ossature Bois


Avant de vous présenter notre premier grand projet bois, Il nous faut expliquer le contexte
Depuis quelques années, nous rénovons une ancienne ferme flamande dans le nord de la France d’où nous sommes originaires. Nous avons fini le gros œuvre et il nous faut maintenant réaliser des meubles pour l’aménager.
Par conséquent, nous avions besoin d’un atelier. Nous avons donc choisi de construire un atelier garage en ossature bois dans la continuité de la maison.
Pour ce projet, nous avons beaucoup suivi « comme un pingouin dans le désert » Leur Blog deux Jeunes Kevin et Salomé ont construit leur maison en ossature bois et qui nous ont donné beaucoup de conseils pour nous aider dans cette réalisation. Merci à eux.
L’extension mesure 10,30 m x 7,70 m pour une hauteur comprise entre 2,80 m et 3,80 m.

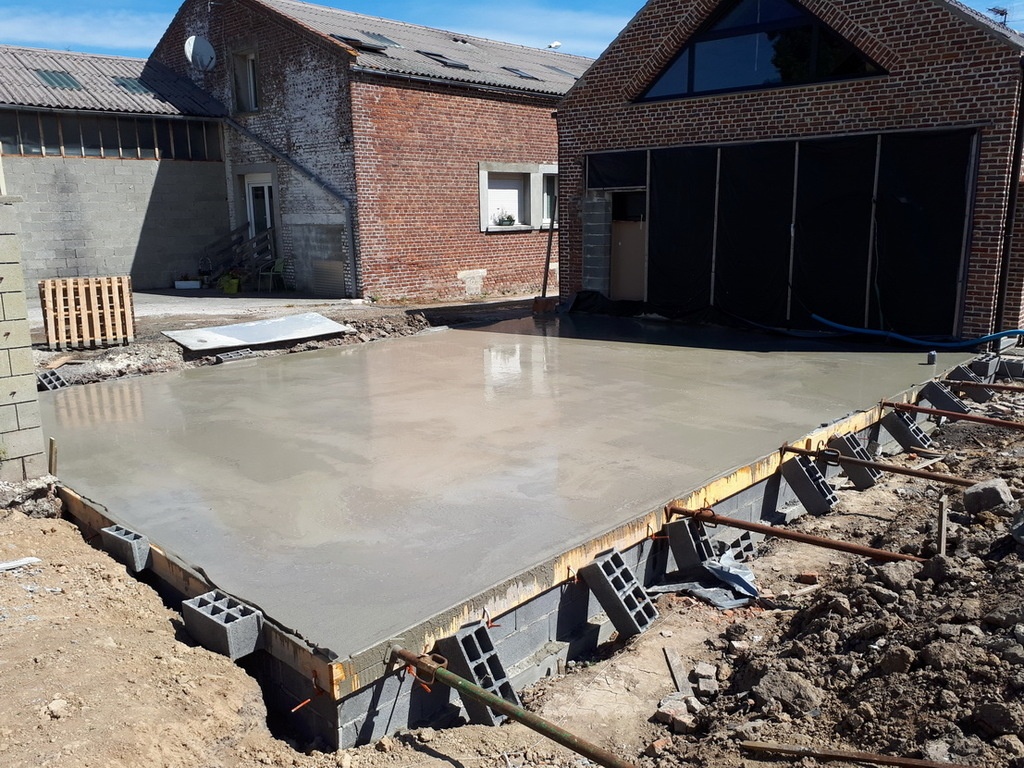

L’ossature a été réalisée avec des montants 45 x 120 C24 classe 4 et repose sur une dalle béton isolée.
La couverture est en panneau sandwich nervuré bac acier de 100 mm.
Elle comporte 2 parties :
Un box pour accueillir une caravane (non isolée) env. 25 m²
Un garage/atelier bois isolé en 120 mm laine de verre env. 50 m²
La finition est un bardage en mélèze autoclave biseauté posé à claire-voie.

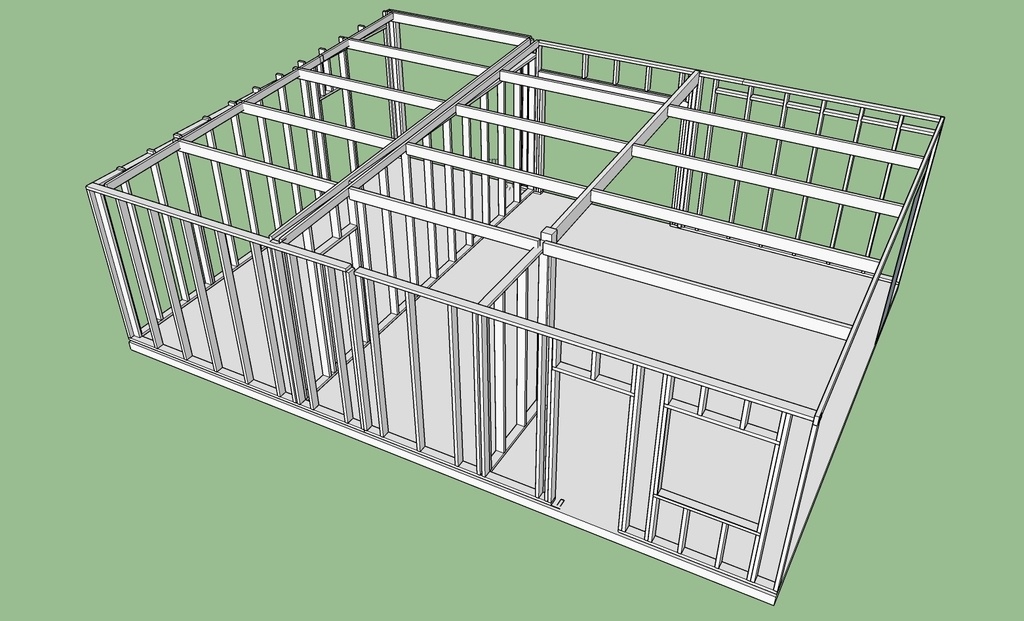

Les plans ont été réalisés sur SketchUp. Pour cela, nous nous sommes documentés à l’aide des livres suivants :

  • La maison à ossature bois par les schémas de Yves Benoit
  • Autoconstruire en bois de Pierre-Gilles Bellin et Antoine Mazurier

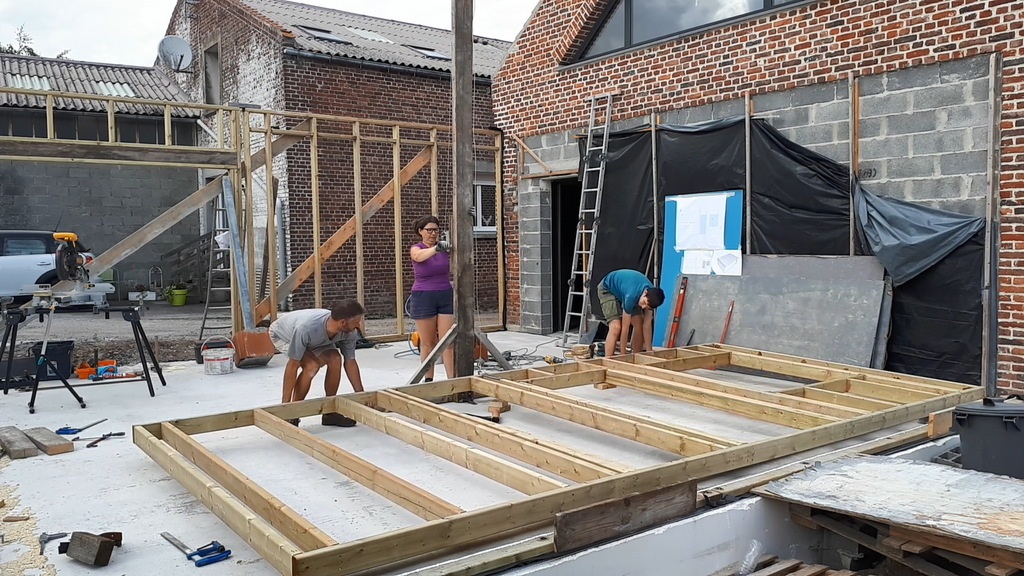

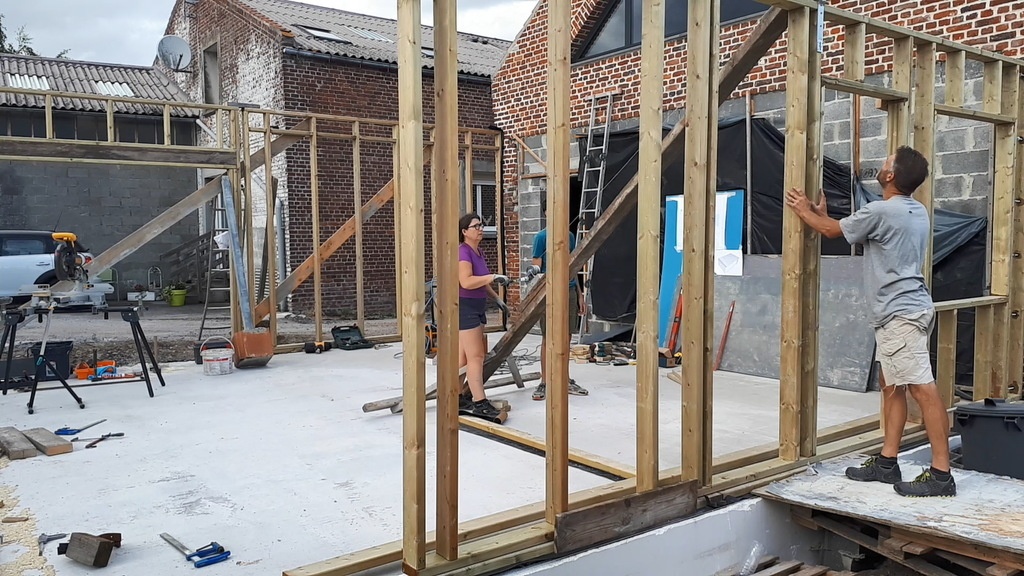

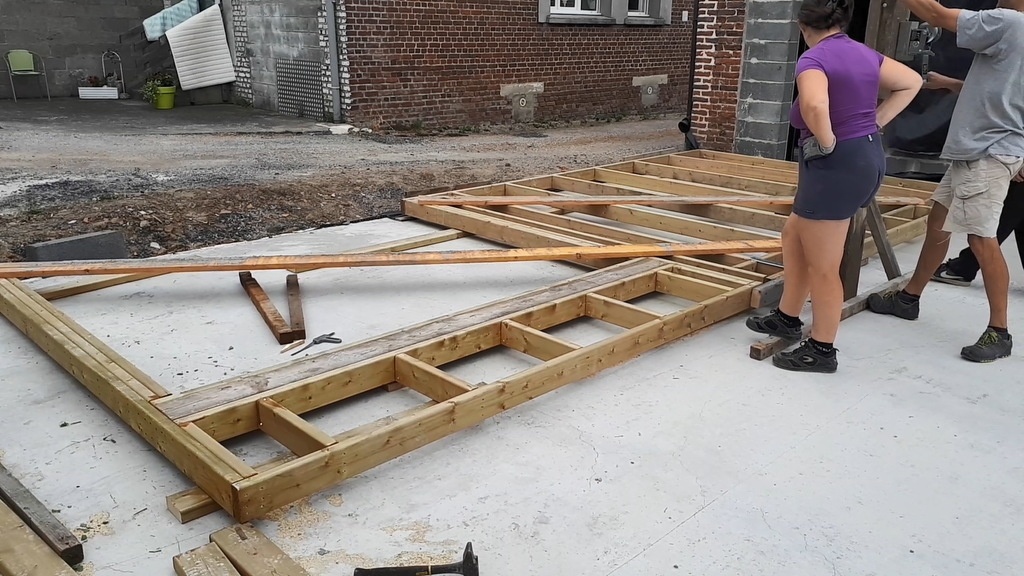

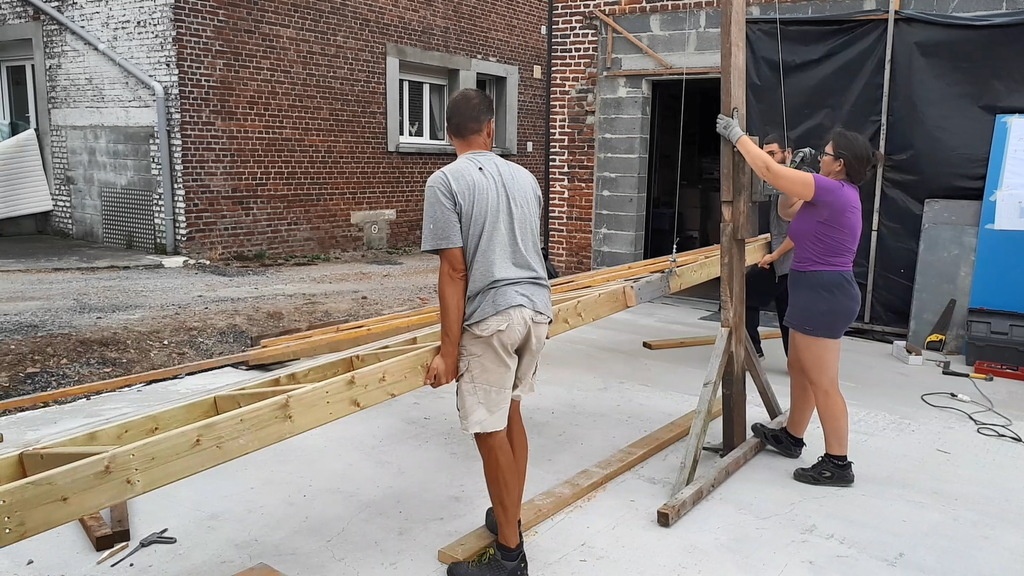

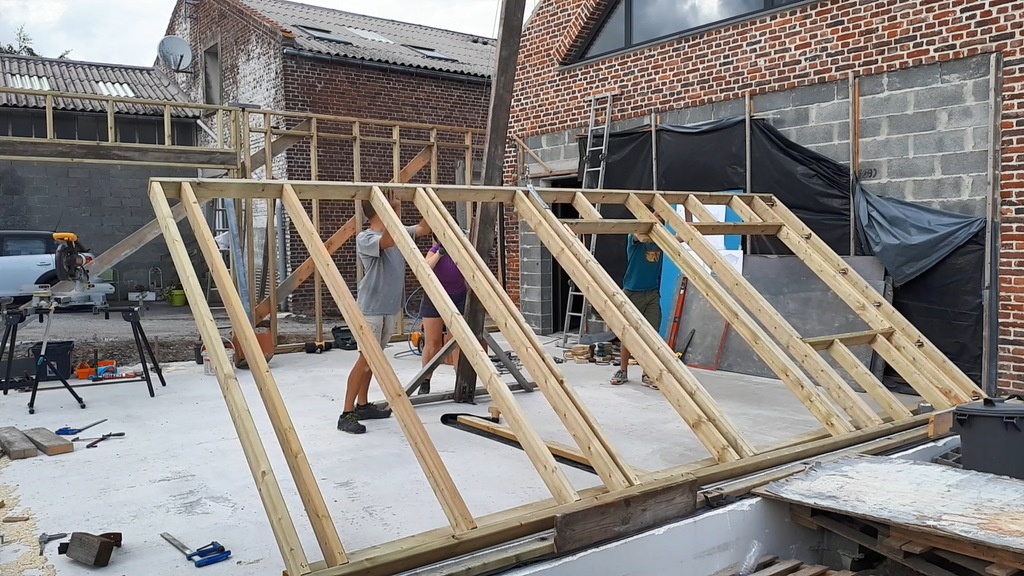

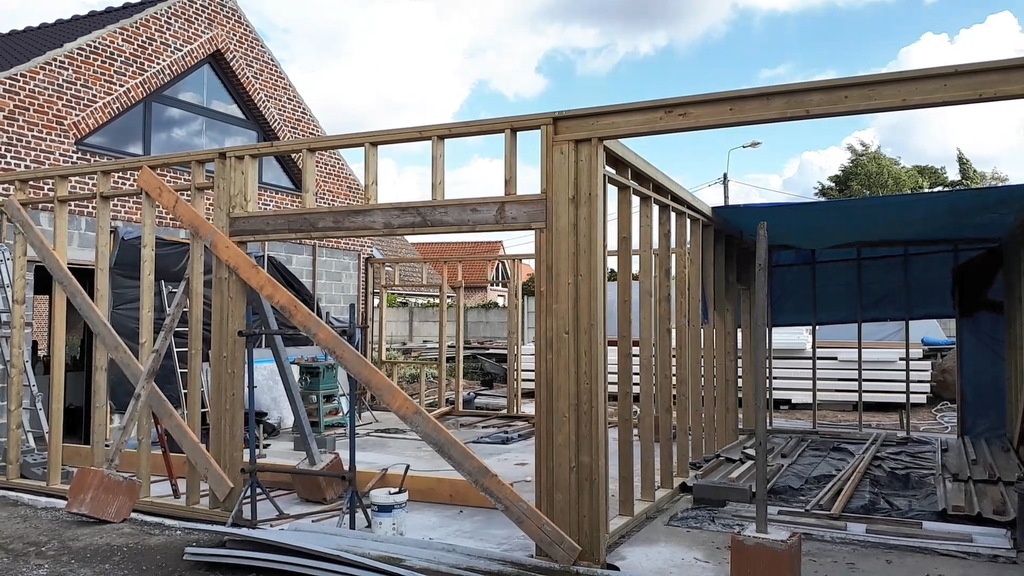

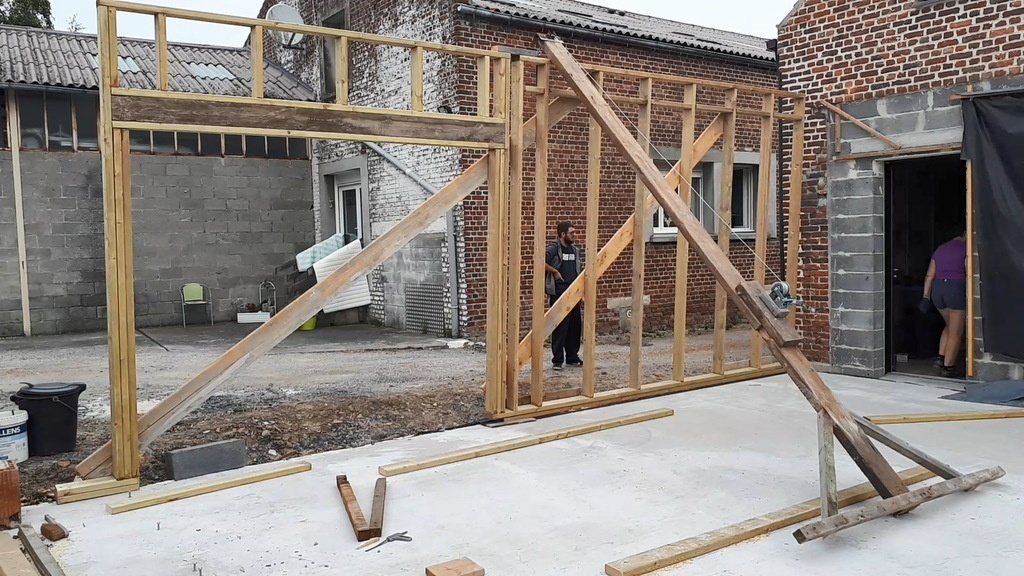

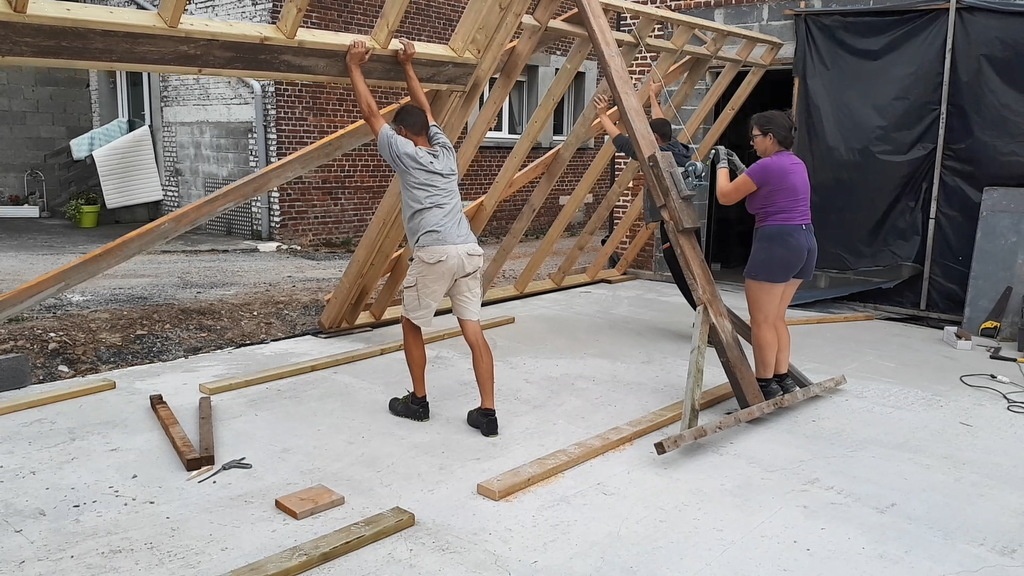

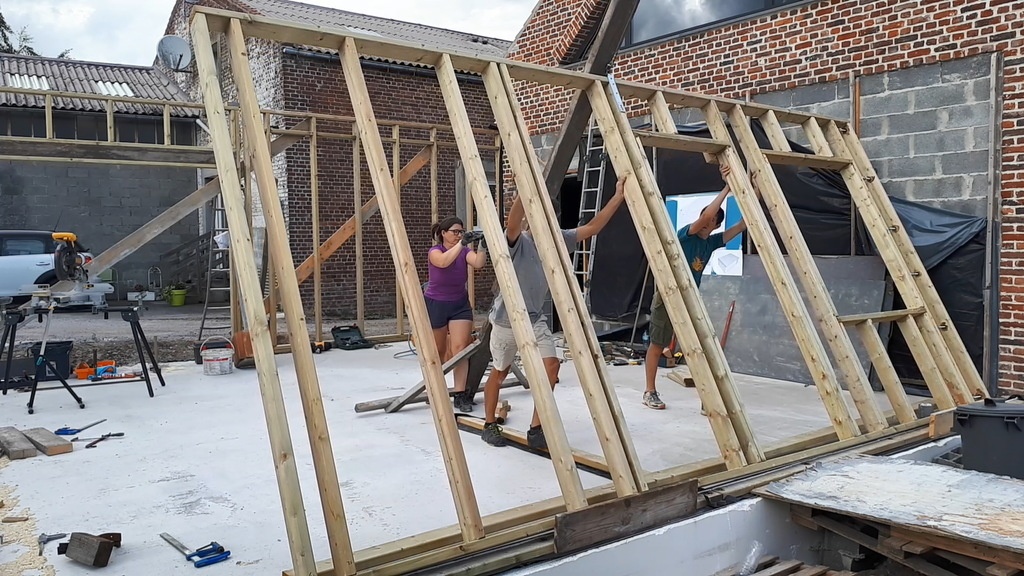

Construction et levage des murs

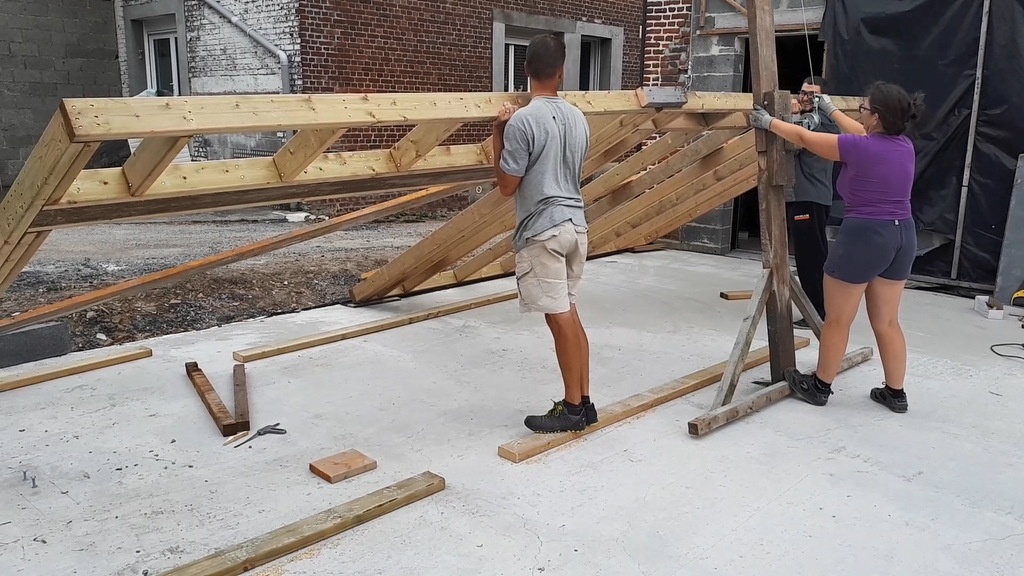

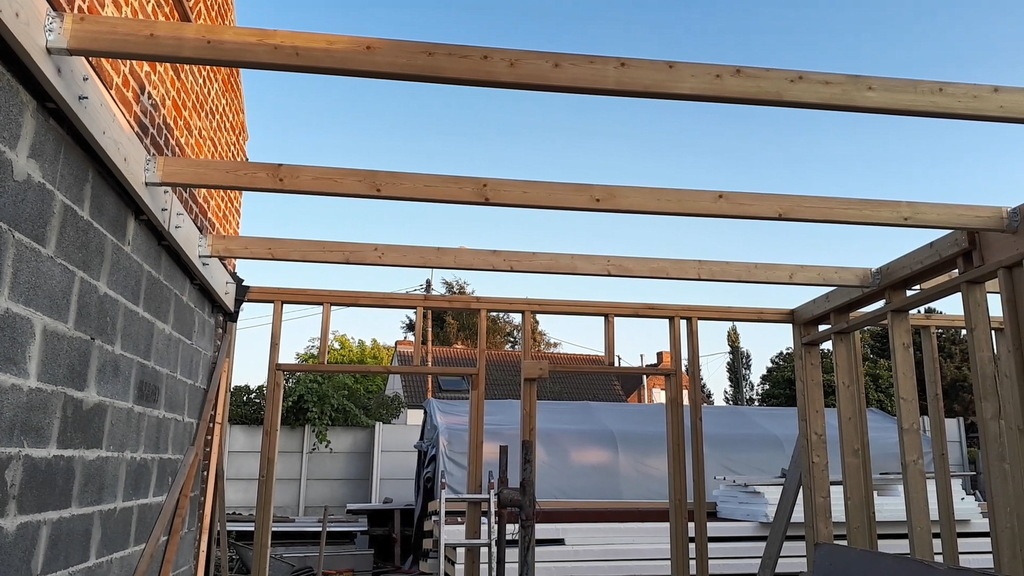

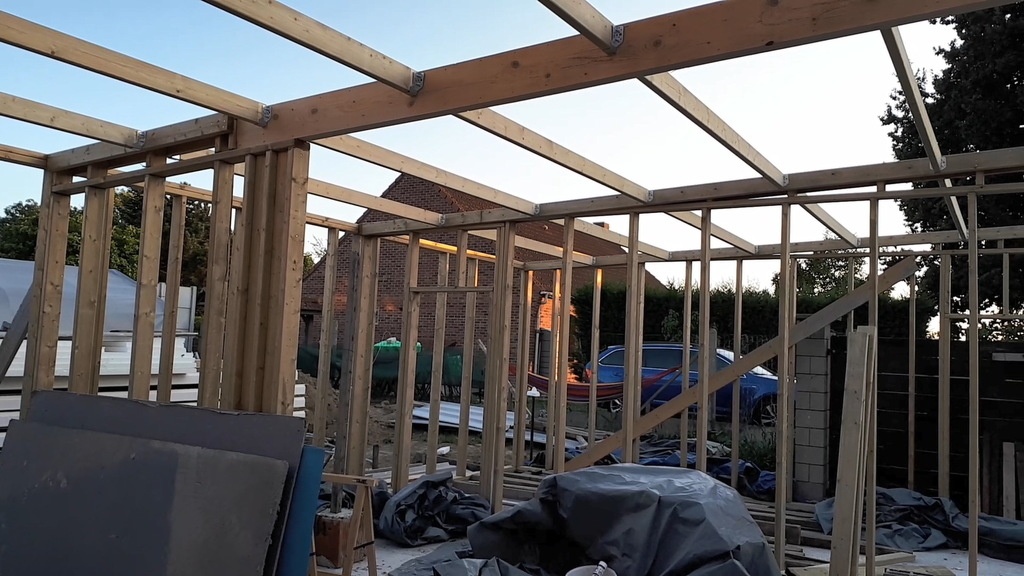

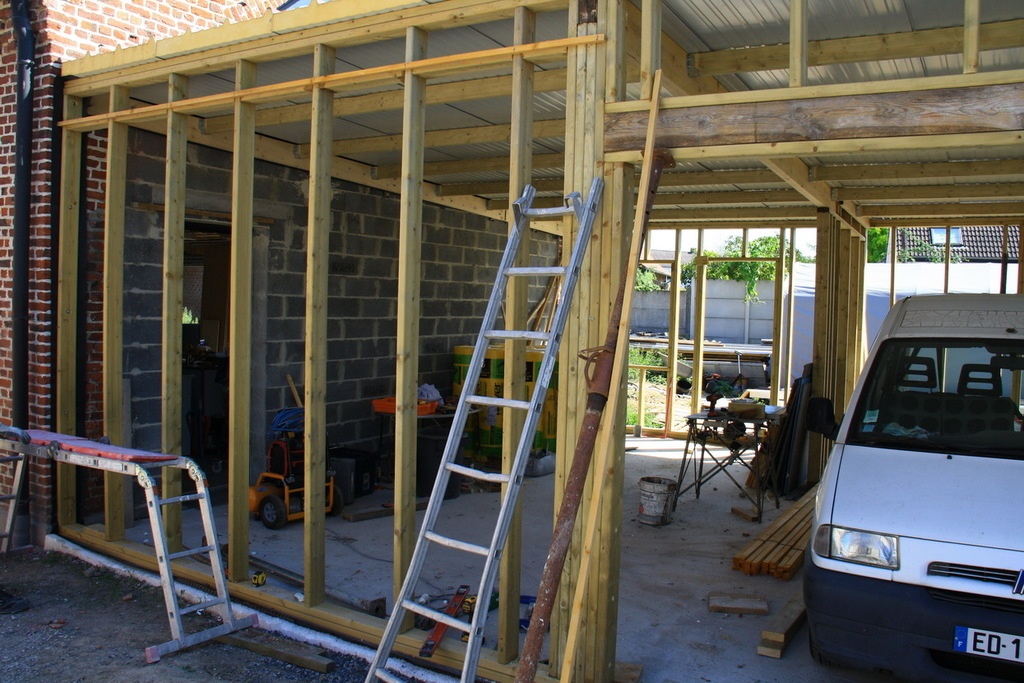

La charpente

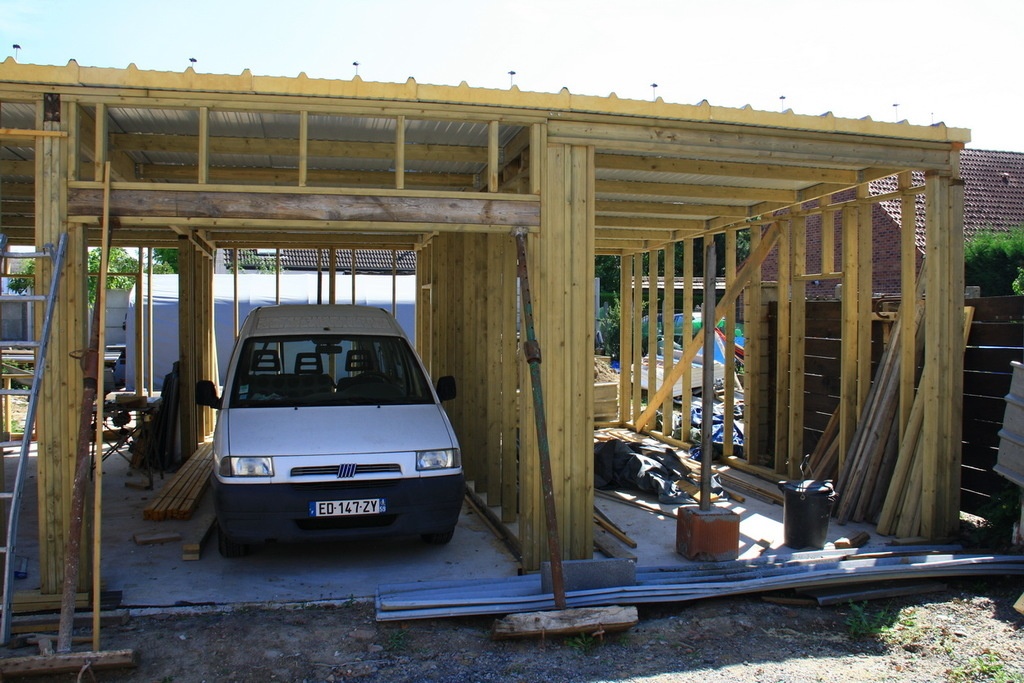

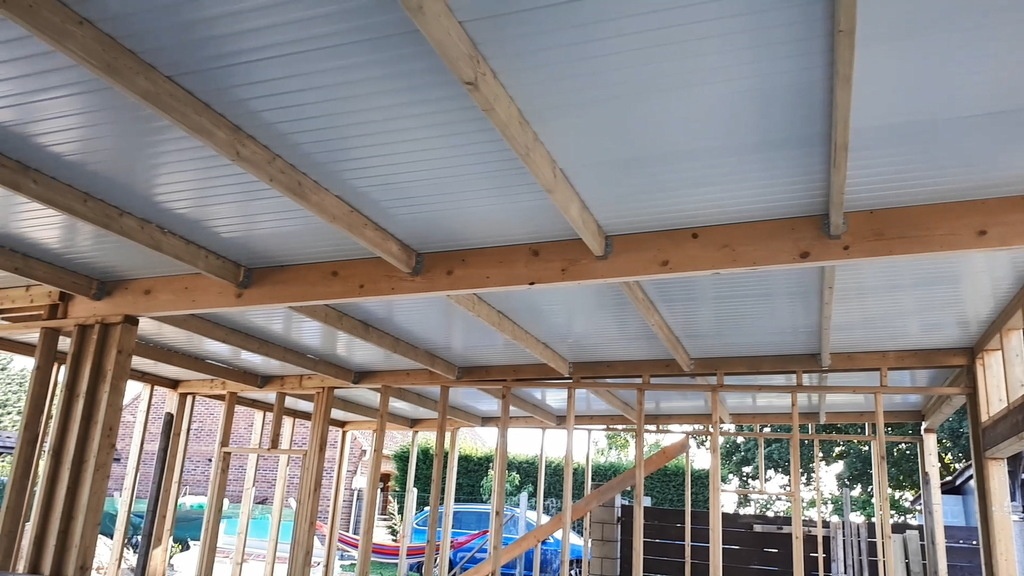

Pose de la couverture

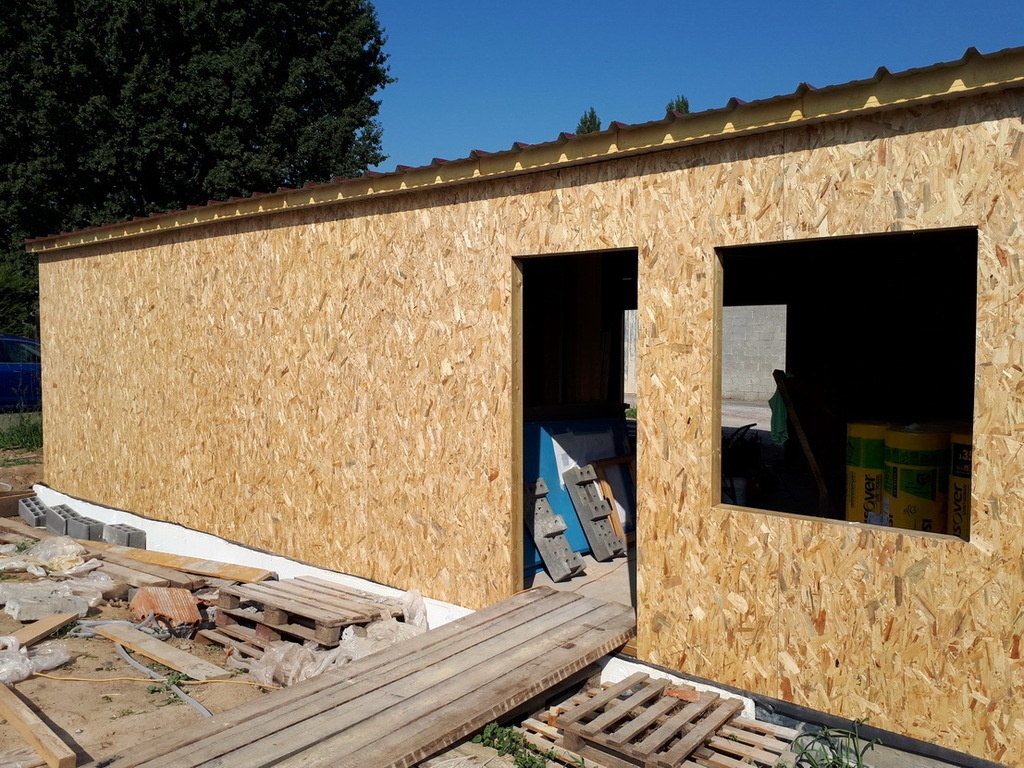

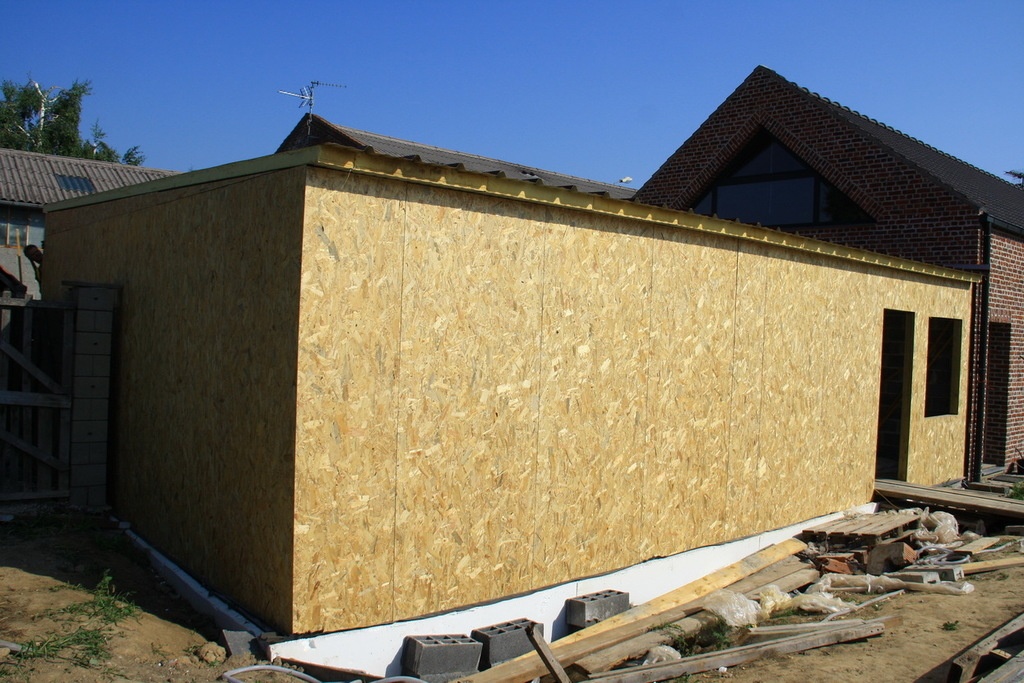

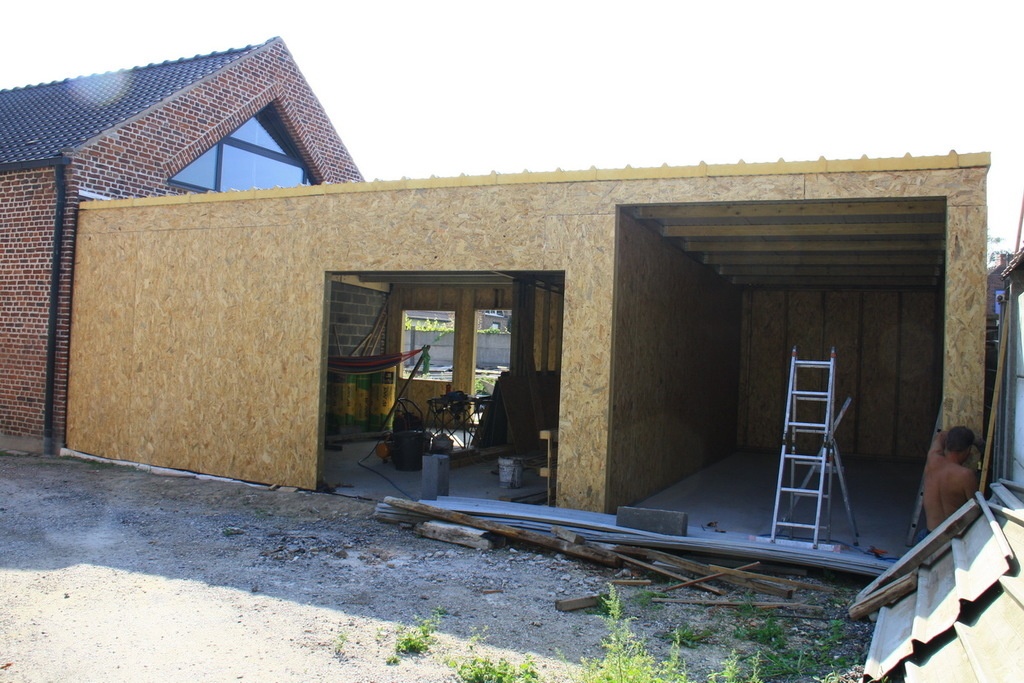

Pose du contreventement extérieur en OSB 9 mm

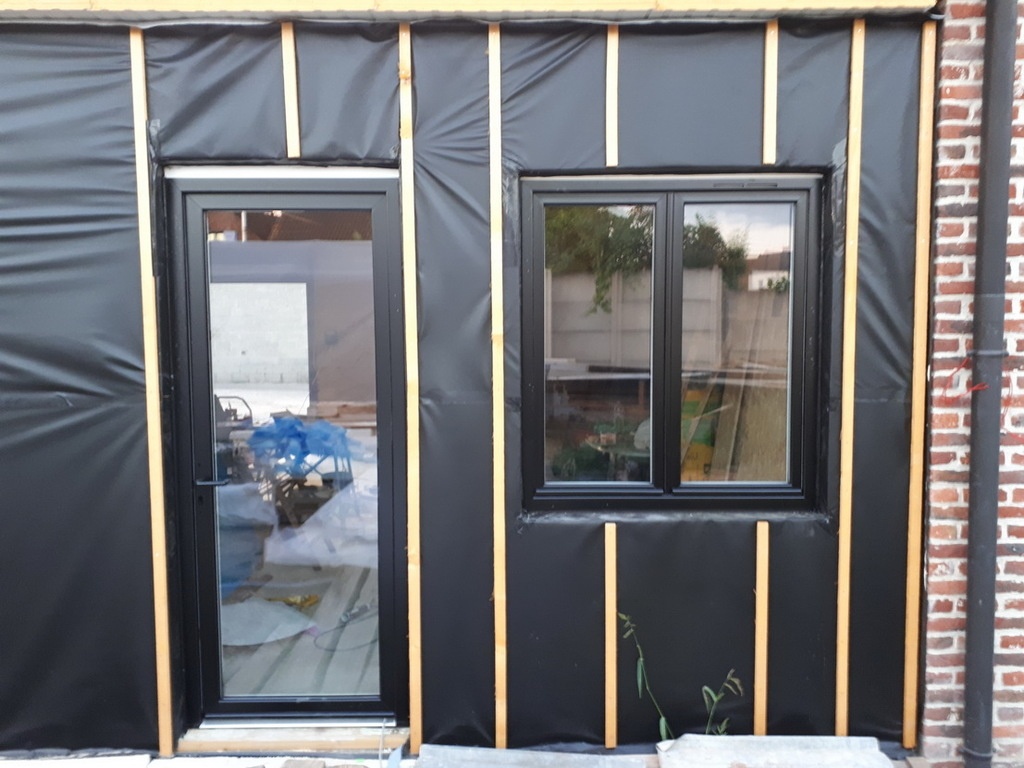

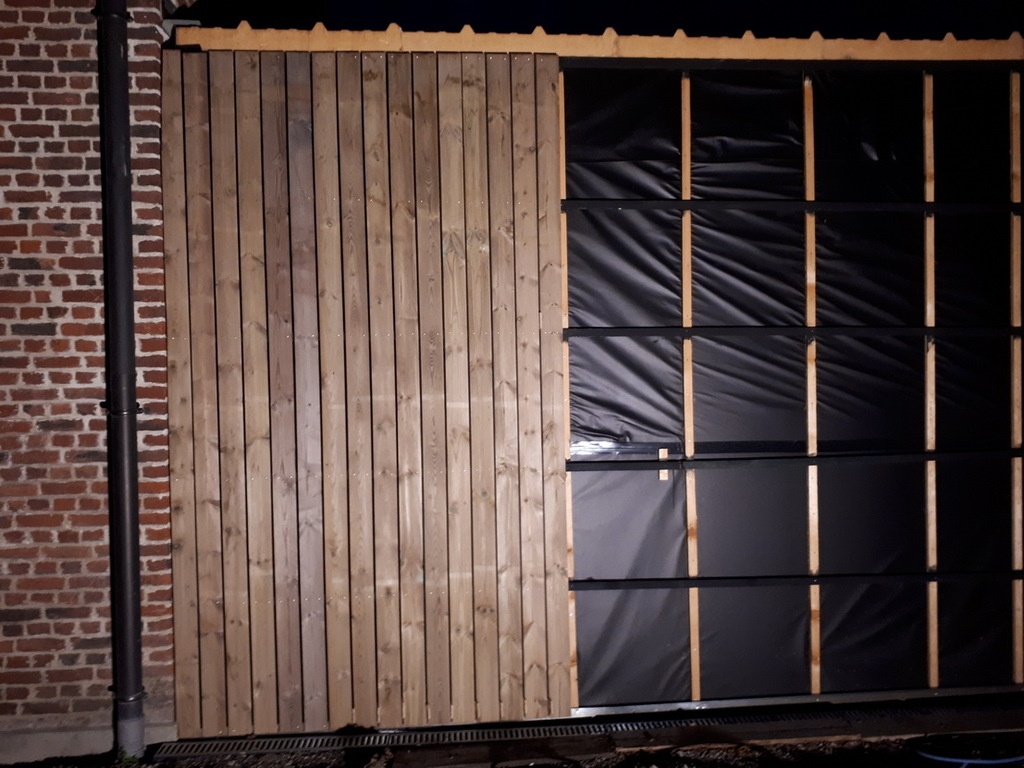

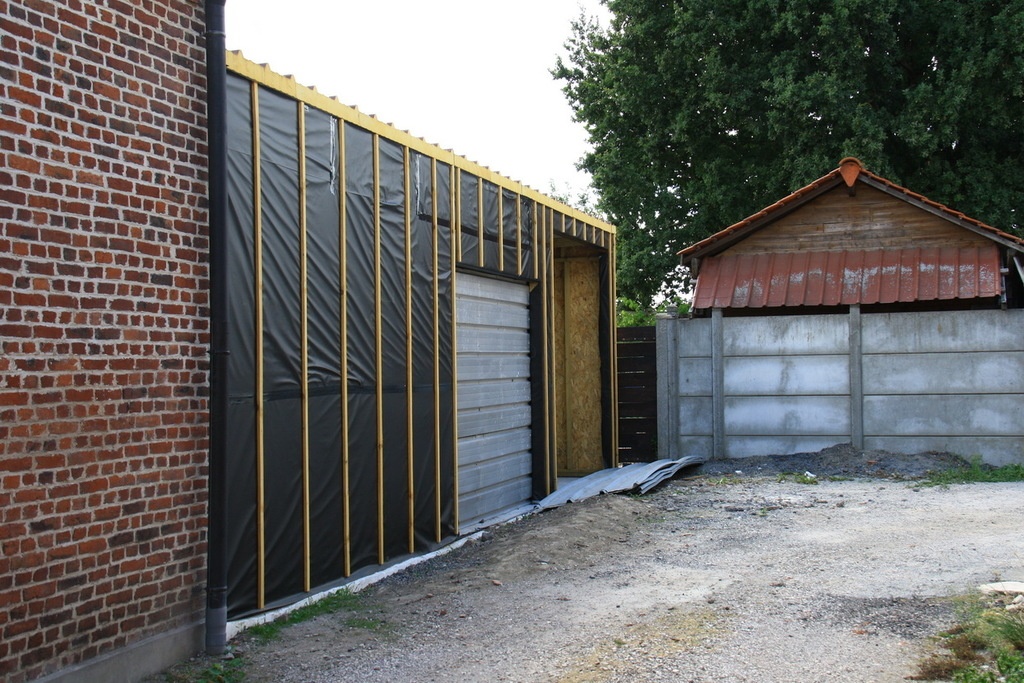

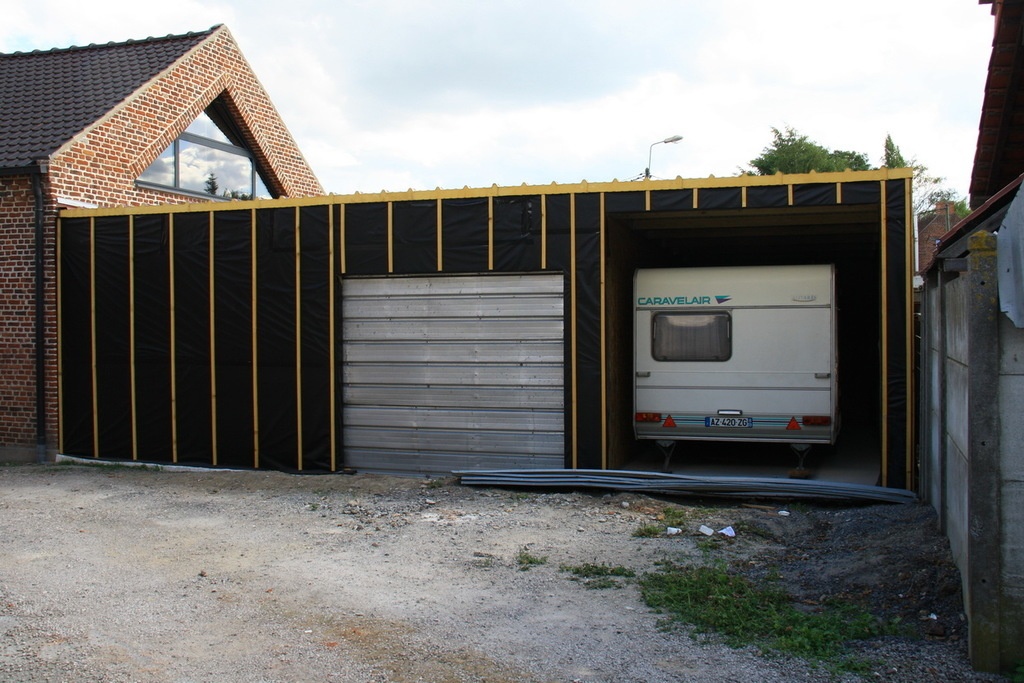

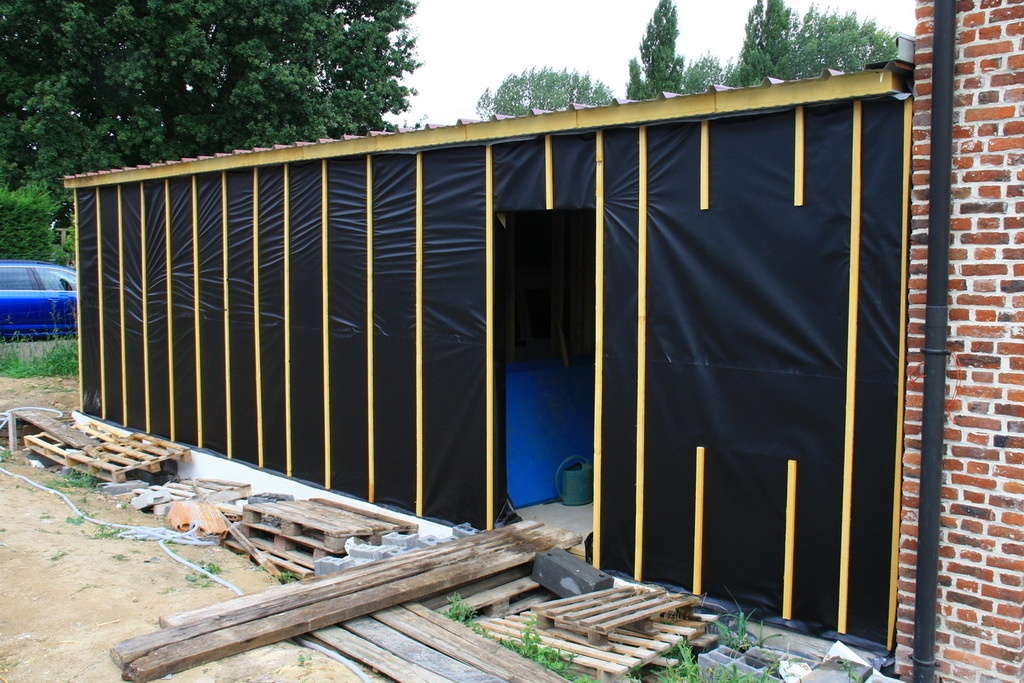

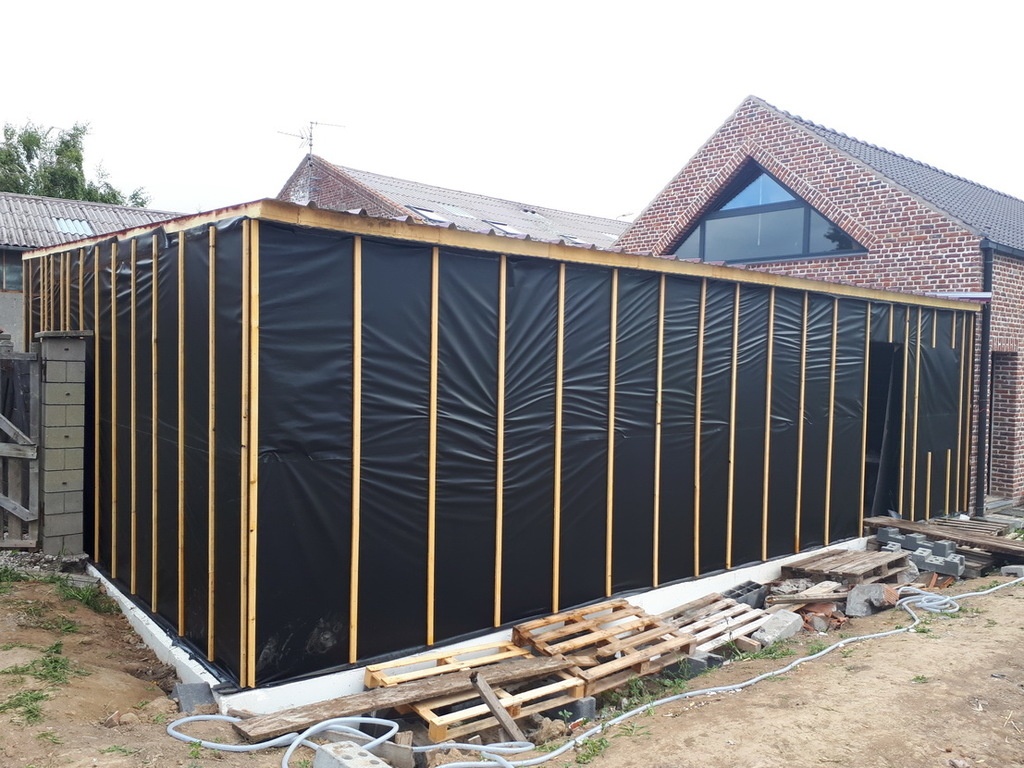

Pose du pare-pluie et lattage

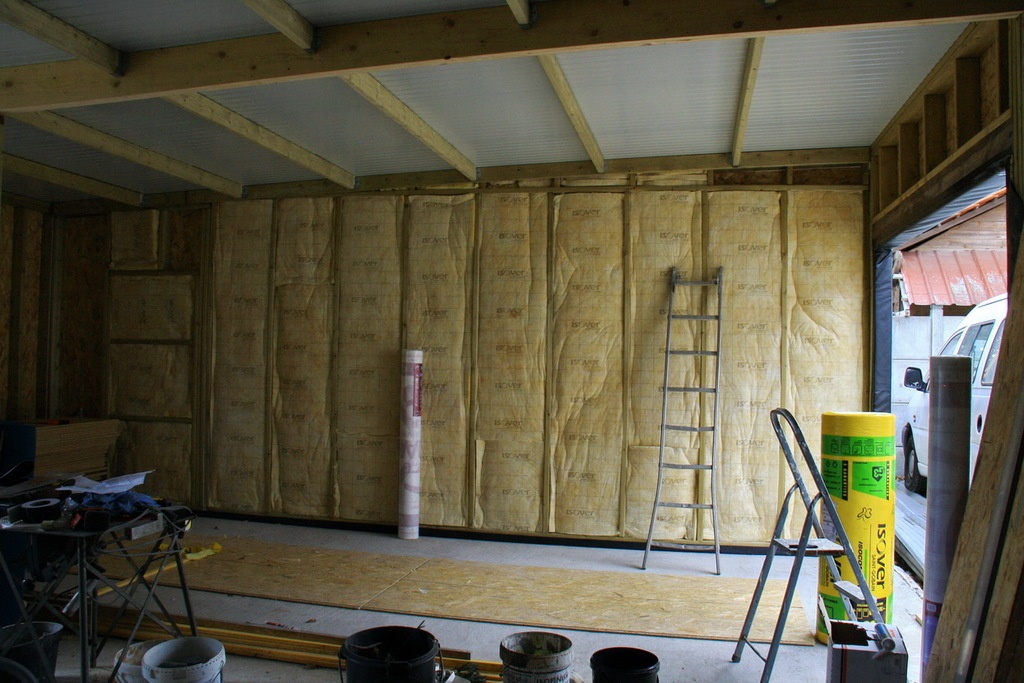

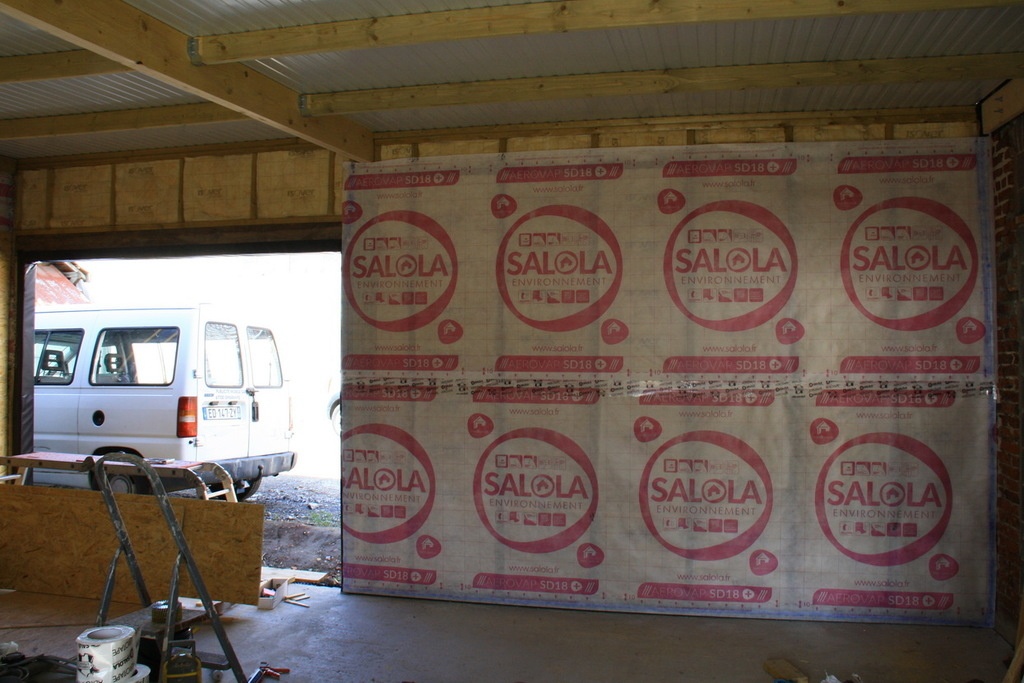

L’isolation intérieure et le pare-vapeur

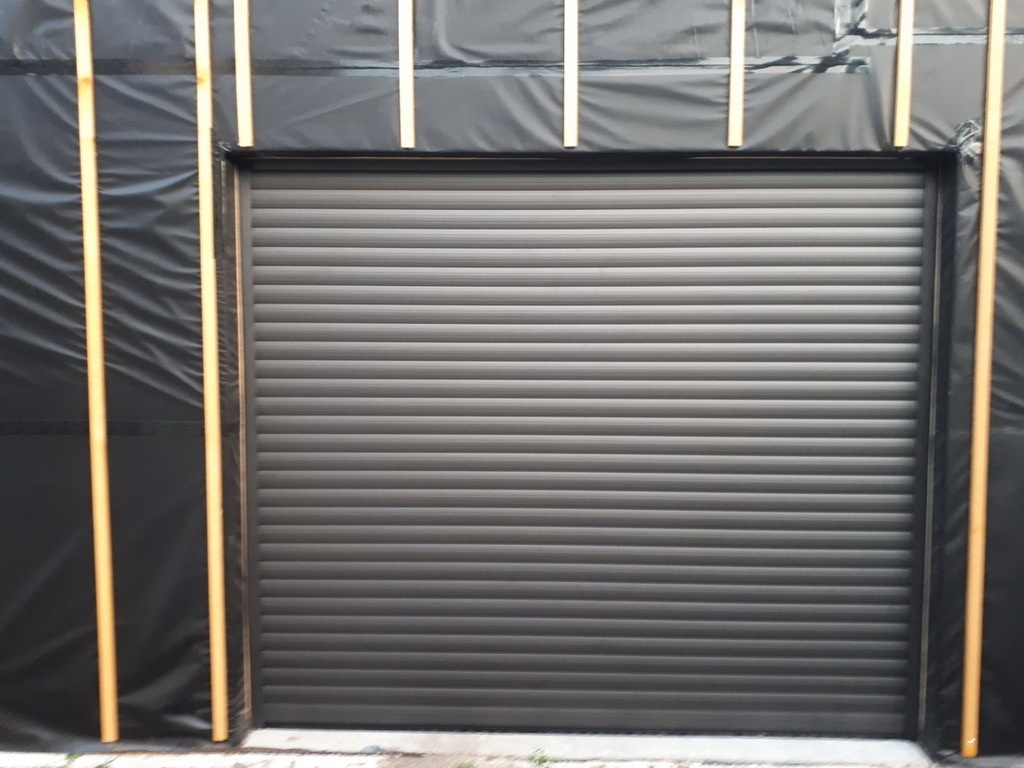

Pose des menuiseries

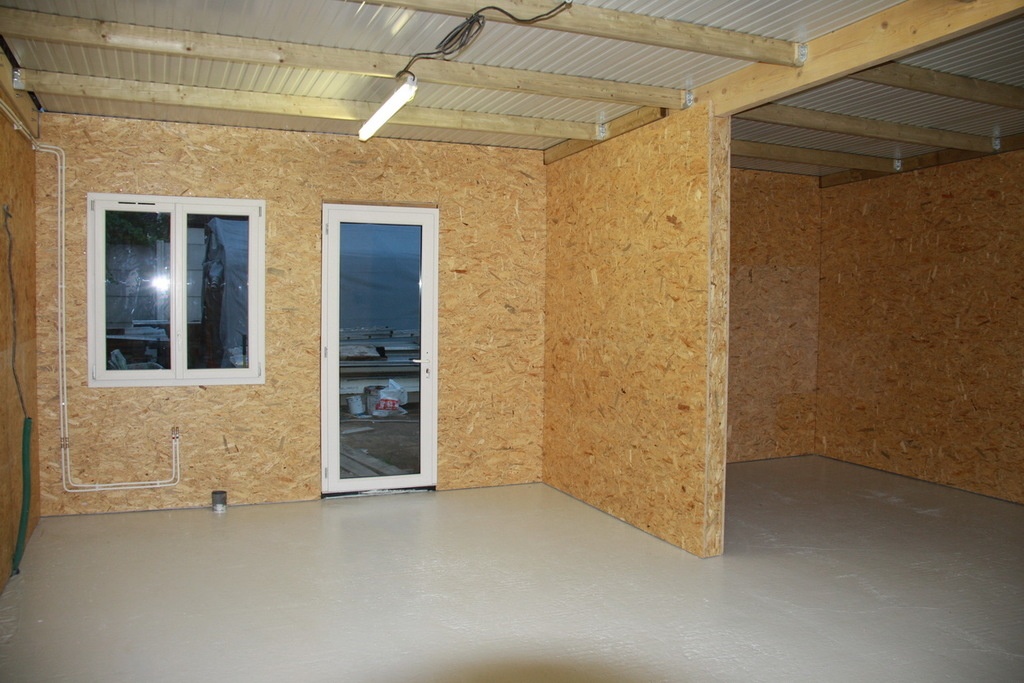

Revêtement des murs intérieurs en OSB 18 mm et peinture sol PU

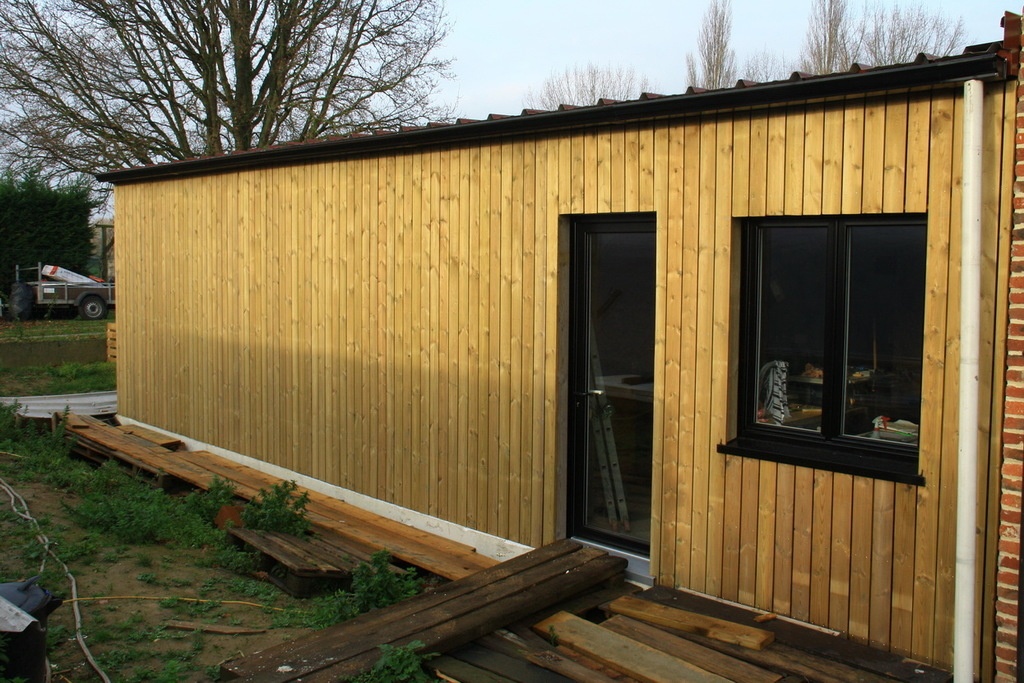

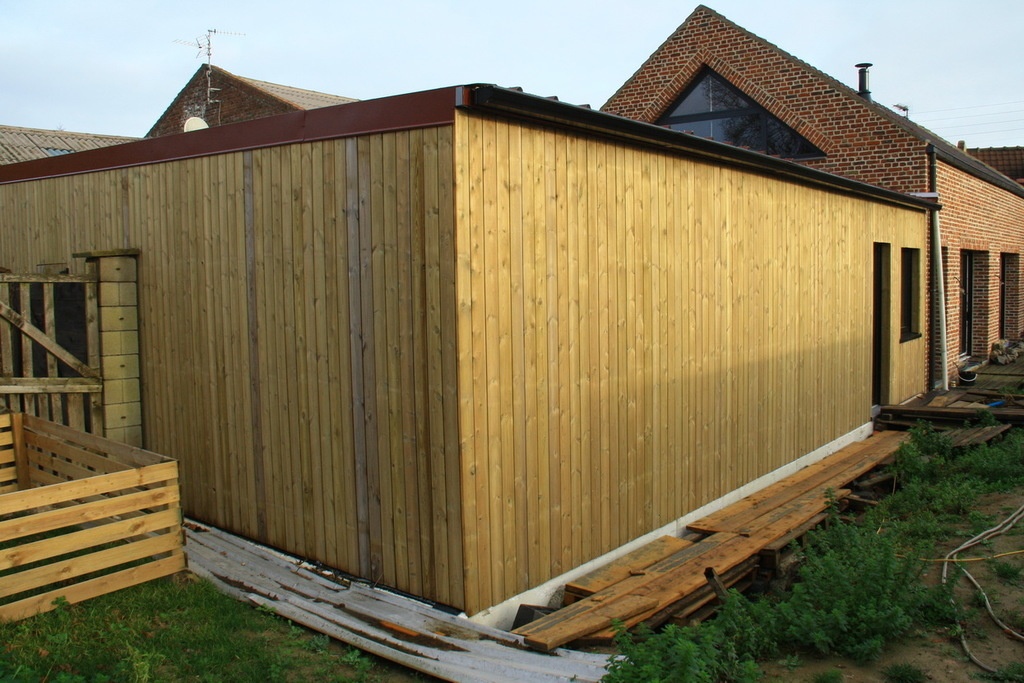

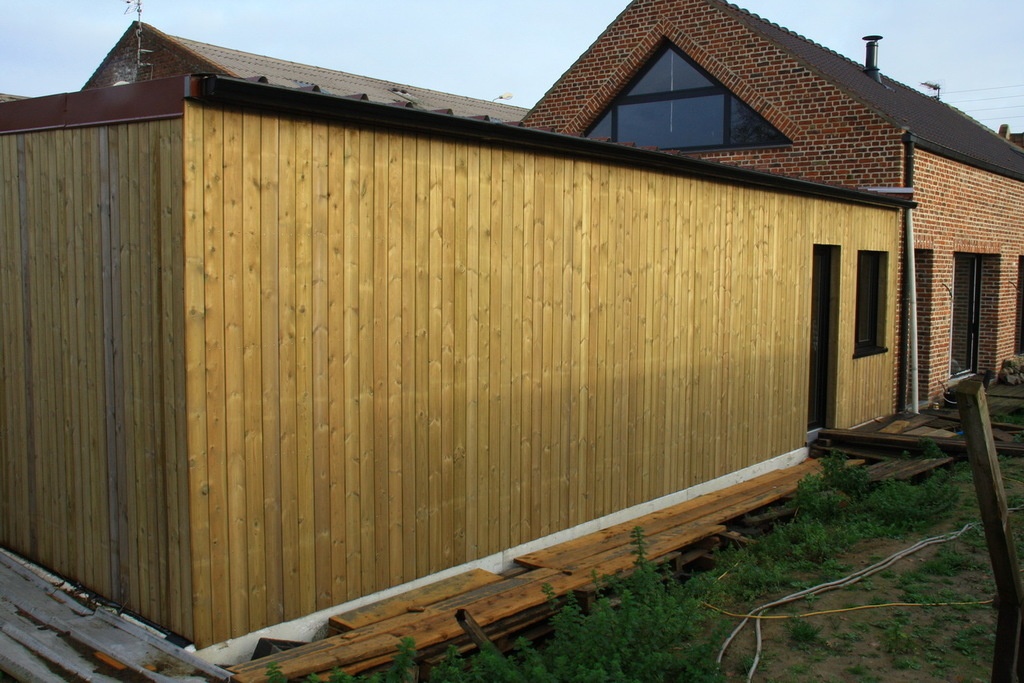

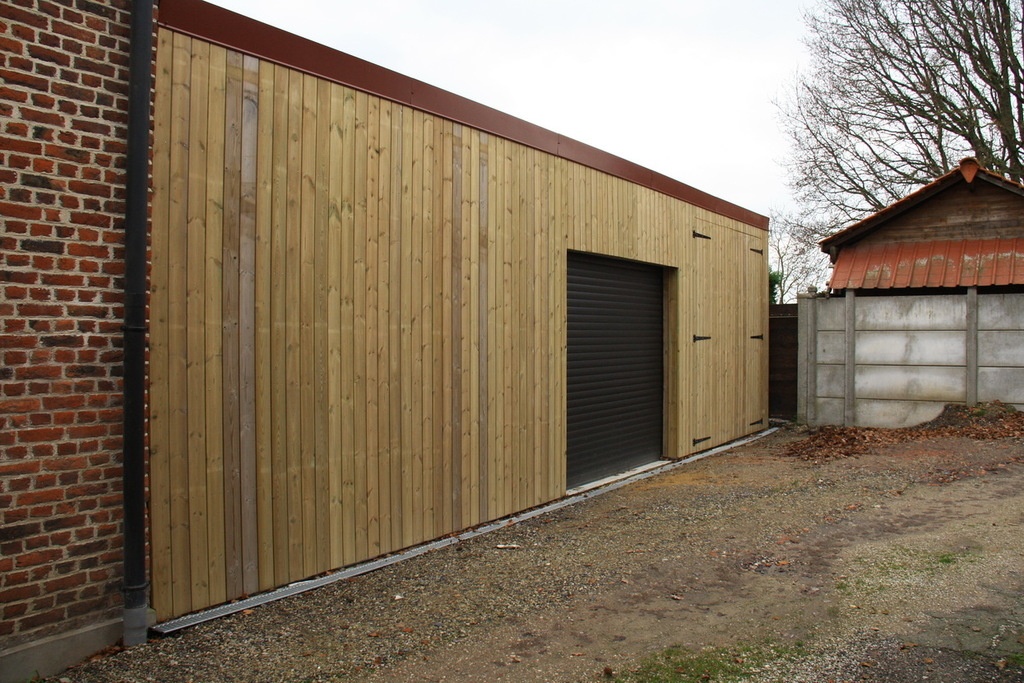

Pose du bardage

Finition bac acier et pose de la gouttière

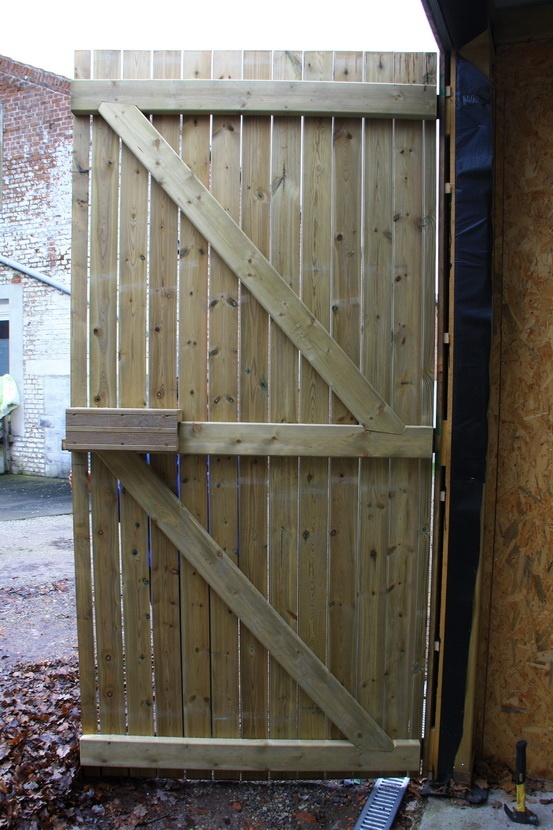

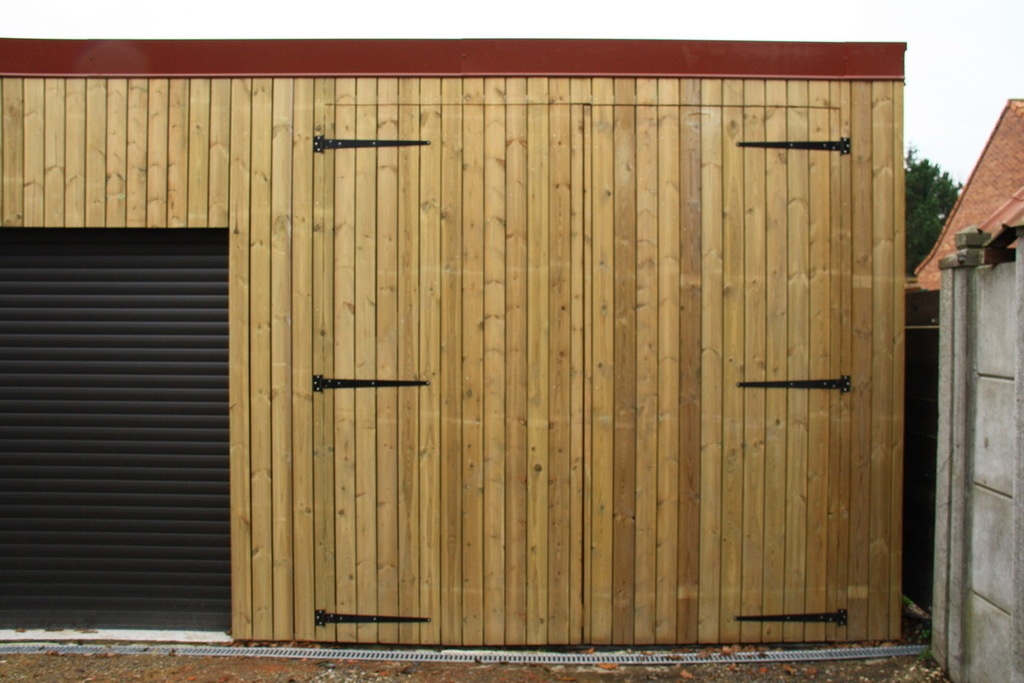

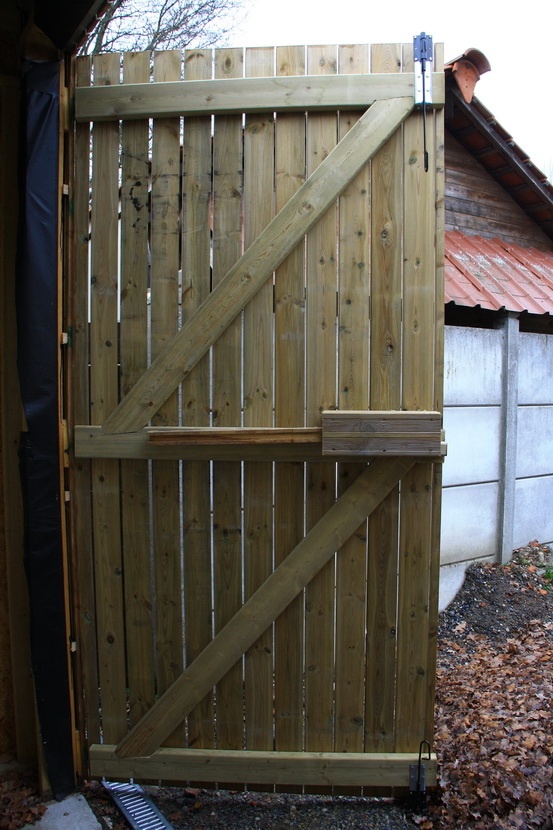

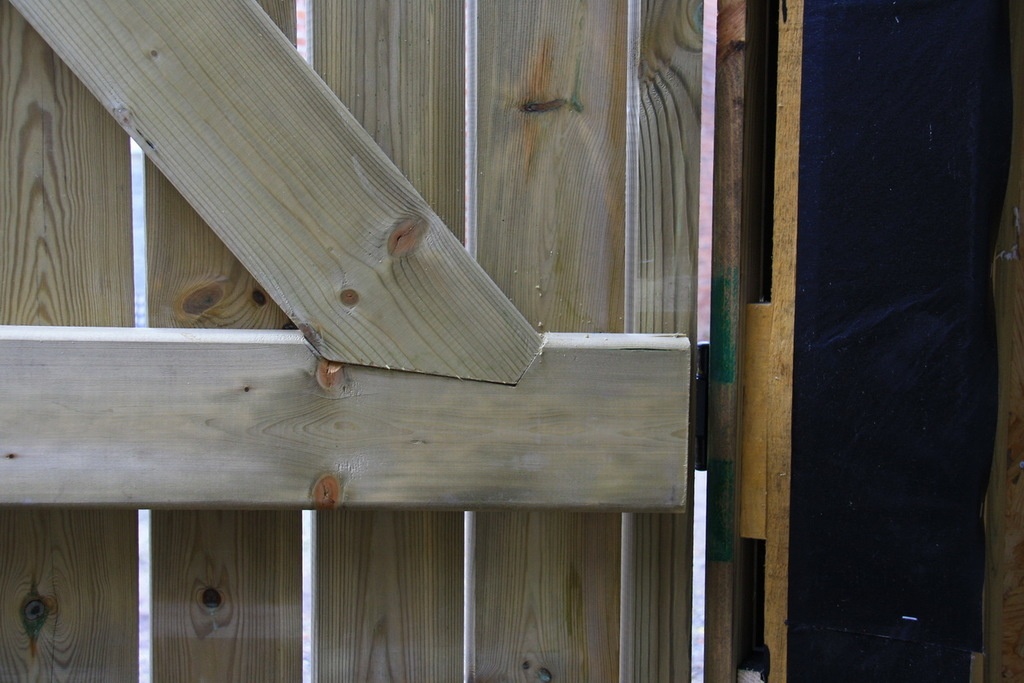

Fabrication de la porte du box

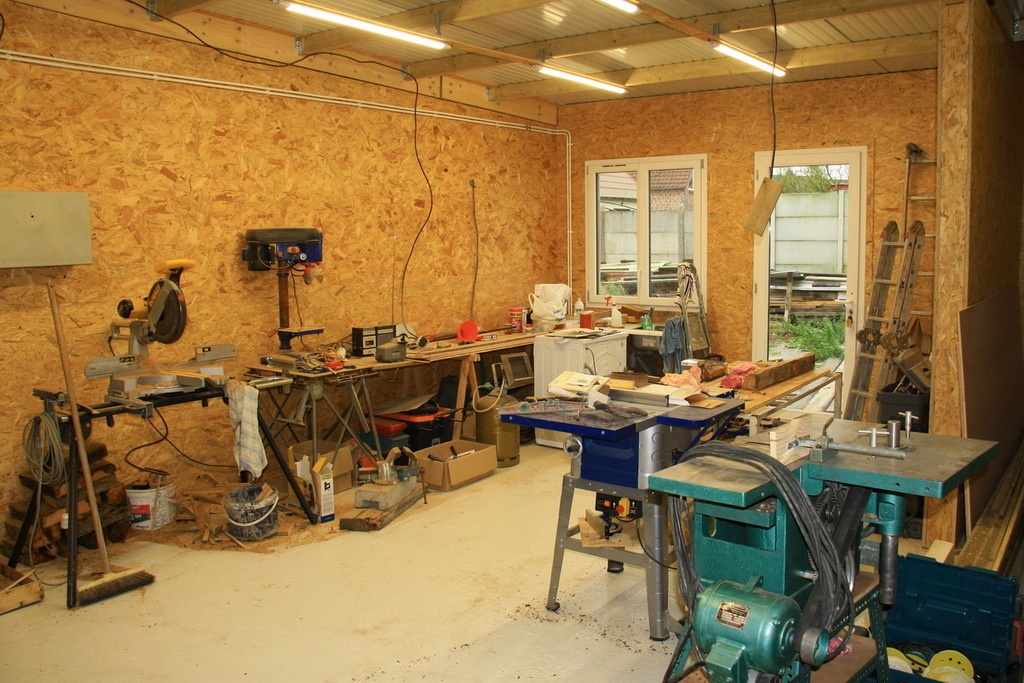

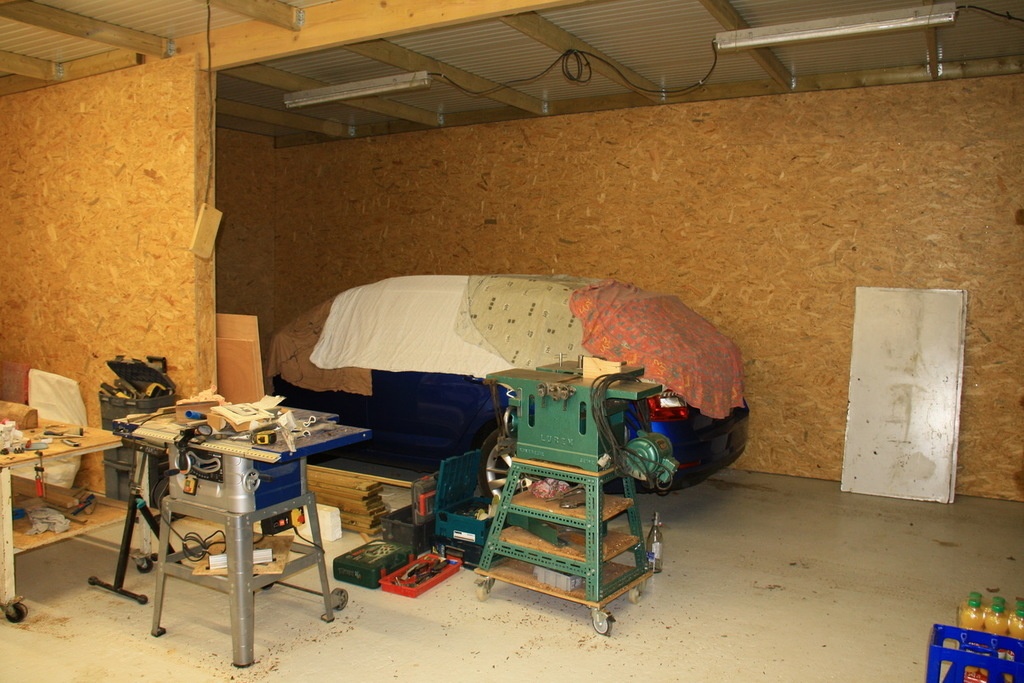

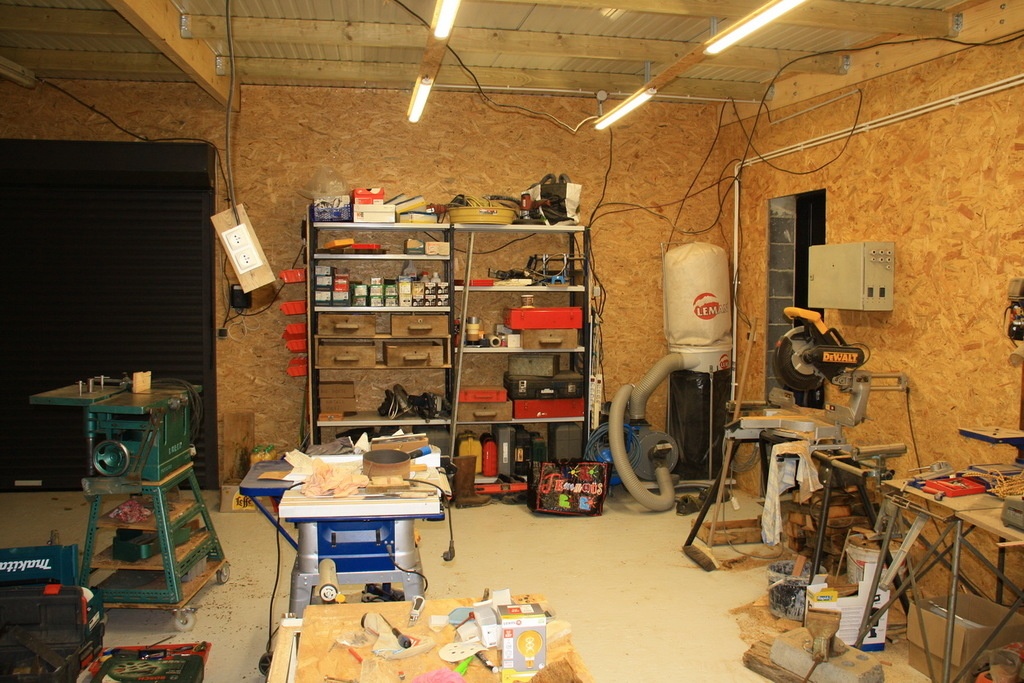

Aménagement provisoire de l’atelier

La prochaine étape sera la réalisation du mobilier de l’atelier bon entrainement avant la réalisation des meubles de la maison.

Publications associées


Discussions

SandSteph  a publié la création "Extension en Ossature Bois".
il y a 1 an
Boris Beaulant
( Modifié )

Quel boulot, Bravo !

Je sens que la voiture va être poussiéreuse par moment :)

SandSteph

Merci.

Justement, je pensais séparer la partie garage de l'atelier par une cloison amovible style panneaux coulissant ou accordéon, j'ai une poutre au plafond qui est prévue pour supporter du poids.

Si quelqu'un a de bonnes idées, je suis preneur.

trente six seb
( Modifié )

J'ai un projet de porte coulissante dans l'atelier. J'ai commencé à travailler sur la conception. Si tu veux je pourrais te donner des détails. SandSteph

DewhitYoussef

Waouhh sacré boulot !! Donc voilà un 3 en 1, création, pas à pas et atelier;). Super plaisant à lire en plus, et bien illustré.

sylvainlefrancomtois

beau boulot !

Erebor

Bravo gros boulot mais gros résultat!

neophyte
( Modifié )

C'est du costaud !

Au moins, tu va pouvoir te faire plaisir dans cette espace .

Une question : avec la météo actuelle, tu n'as pas trop de problèmes de condensations avec ta toiture en bac acier ?

SandSteph

aucun problème de condensation jusqu’à maintenant, d’après le fournisseur, à partir d'une certaine épaisseur, le risque est quasi nul.

Corps et Bois
( Modifié )

Bonjour, félicitation pour votre autoconstruction.
Vous avez certainement appris beaucoup de chose sur la construction ossature bois et j'espère que ce nouvel espace vous permettra de réaliser très prochainement votre agencement intérieur.
Ce pendant, une chose m'intrigue. Pourquoi avoir utilisé uniquement des montants en pin autoclave pour la réalisation de votre ossature?
Je comprends l’utilité pour les lisses basses, pour le reste, un douglas naturel est largement suffisant en milieu sec. Cl3 naturel

En vous souhaitant une bonne continuation pour la réalisation de vos meubles.

dependancesbois
( Modifié )

Beau boulot, j'ai eu la même réflexion que Corps et Bois sur le classe 4. Toujours pour la lisse basse mais pas pour la structure.
Généralement pin traité (beurk!), Sinon ossature en Douglas .
Pour le mélèze pas besoin d'autoclave il est déjà en classe 3.
Toujours éviter au maximum les traitements. Il y a plein d'essence faite pour l'extérieur et pas forcément plus cher.
Cela n'enlève rien au travail !
Bonne continuation ! 😉

SandSteph

j'ai eu la chance de bénéficier d'un déstockage du fournisseur qui arrêtait ce type de produit avec un prix très intéressant.

dependancesbois
( Modifié )

SandSteph je comprends mieux !

VincentDubois
( Modifié )

Bonjour réalisation sympa, toutefois j’ai des doutes quant à la sécurité des ouvriers : que se passerait il si le treuil, pour une raison ou une autre, venait à céder ?
Je travaille dans le BTP depuis suffisamment longtemps pour évaluer les situations à risque et je trouve dommage de mettre en ligne des photos comme celles ci où, semble t’il, la sécurité est pour le moins non intégrée.
Cdlt

SandSteph

on en fait jamais assez pour le sécurité, je travaille toujours avec de l'outillage de qualité et en bon état et sans précipitation...
Le treuil servait surtout d'aide au levage et de calage lorsque les murs étaient relevés.
La conception avait été prévu pour lever les murs à 2.

J62

Félicitations !

Cedricalex
( Modifié )

bonjour
ja une question quel isolant intérieur avez vous mis
car j hésite entre panneau isolant en fibre et des rouleaux
pour ossature 120*45 quelle épaisseur

merci pour votre blog

ced_alexhotmail.fr

neophyte

Bonjour,
je me permet de faire une remarque :
dans 10 ou 20 ans, la laine de roche et laine de verre, seront considérées nocives, tout comme l'amiante ou le plomb...
Il existe de nombreuses alternatives : fibres bois, laine, chanvre, etc..
Un peu plus cher il est vrai, mais super sympa a poser, bon pour la santé, et gagnante au niveau investissement à long terme.

SandSteph

Bonjour Cedricalex,
Nous nous sommes limités à de la laine de verre IsoMob 35 120 3,9x0,575m + pare vapeur Aerovap SD18 (Salola) car il s'agit d'un atelier.
A ce jour, je trouve l'ensemble efficace.

Niouniou
( Modifié )

neophyte ... Et avec un confort d'été très appréciable car inertie thermique et donc déphasage thermique sans comparaison avec les laines minérales...

Cedricalex
( Modifié )

SandSteph merci

Cedricalex
( Modifié )

neophyte merci

Moi764

Bonjour, est-ce que vous avez des plan , et il faut fixer avec quoi exactement l’ossature bois

SandSteph
( Modifié )

Bonsoir Moi764 ,

Oui au format Sketchup, je dispose d'une doc que j'ai réalisé au fur et à mesure de mes recherches avant de me lancer (DTU, bonnes pratiques...).
Je te conseille le livre > La maison à ossature bois par les schémas de Yves BENOIT.
Il y a aussi la chaine Youtube youtube.com/c/...désert/featured.
Peux tu preciser ta question sur la fixation ?
Stéphane.

Moi764

Les assemblages des bois entre eux et vous fixer le mur comment après svp et merci pour le titre du livre je vais regarder

SandSteph

J'ai utilisé des clous (cloueuse pneumatique) de 90.

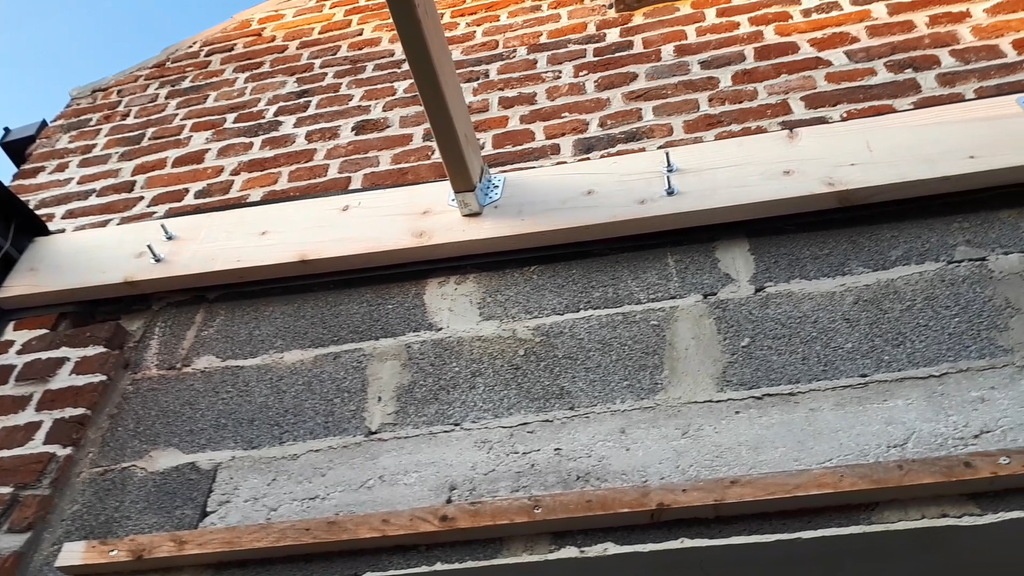

La fixation au mur de la maison (brique) a été fait au scellement chimique, sans trop serrer car le bois travaille et ne doit pas dégrader la maçonnerie, juste assurer un contreventement.

Moi764

Mais les clous ça tient tous le mur un coup de vent ça risque rien
