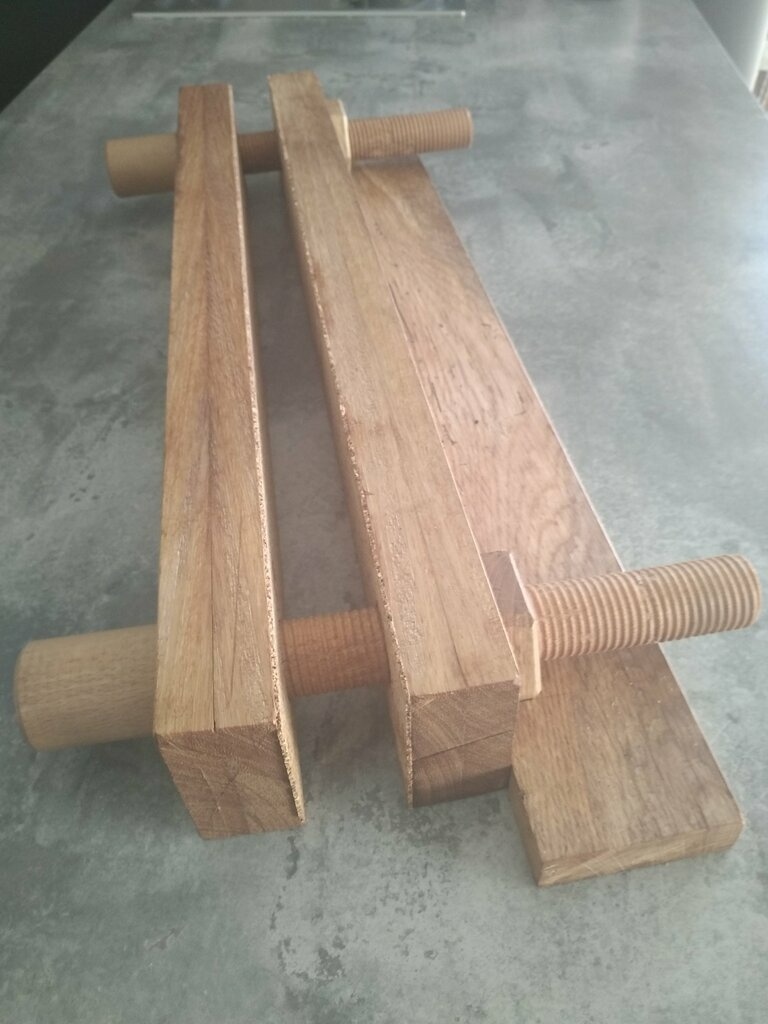

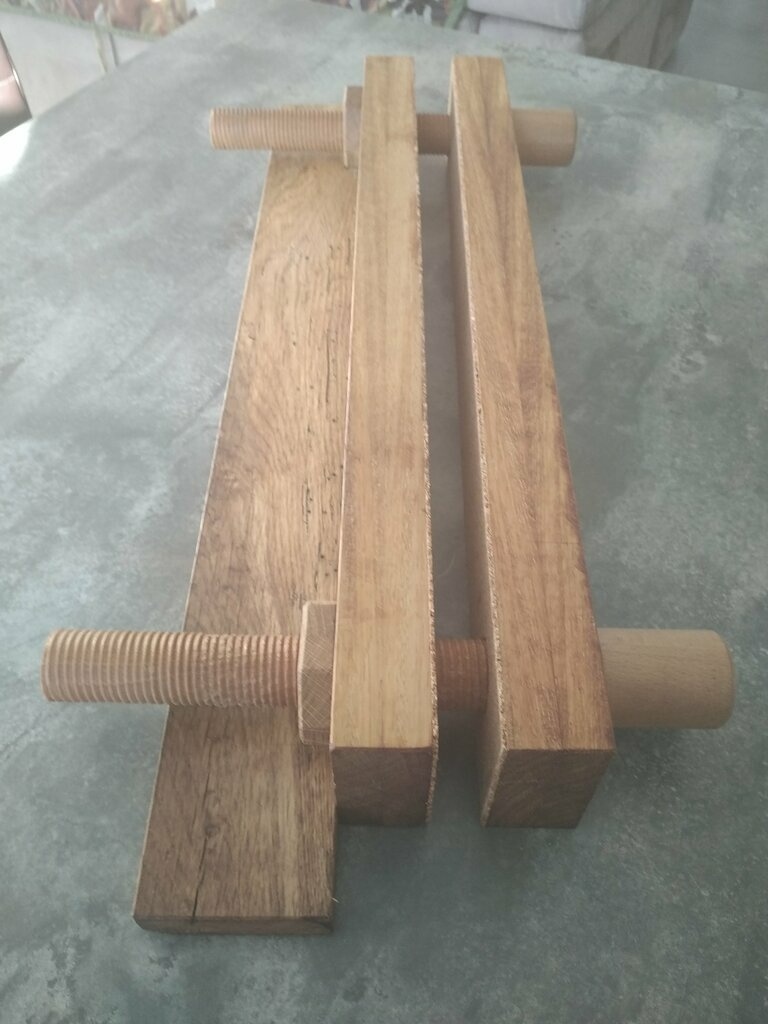

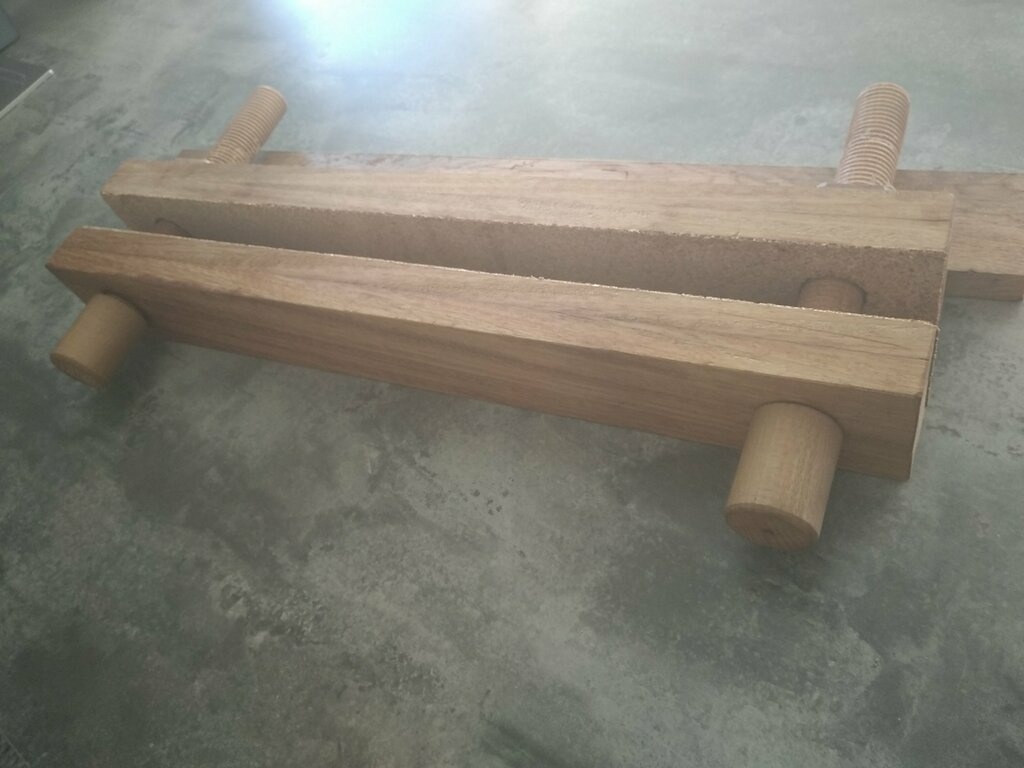

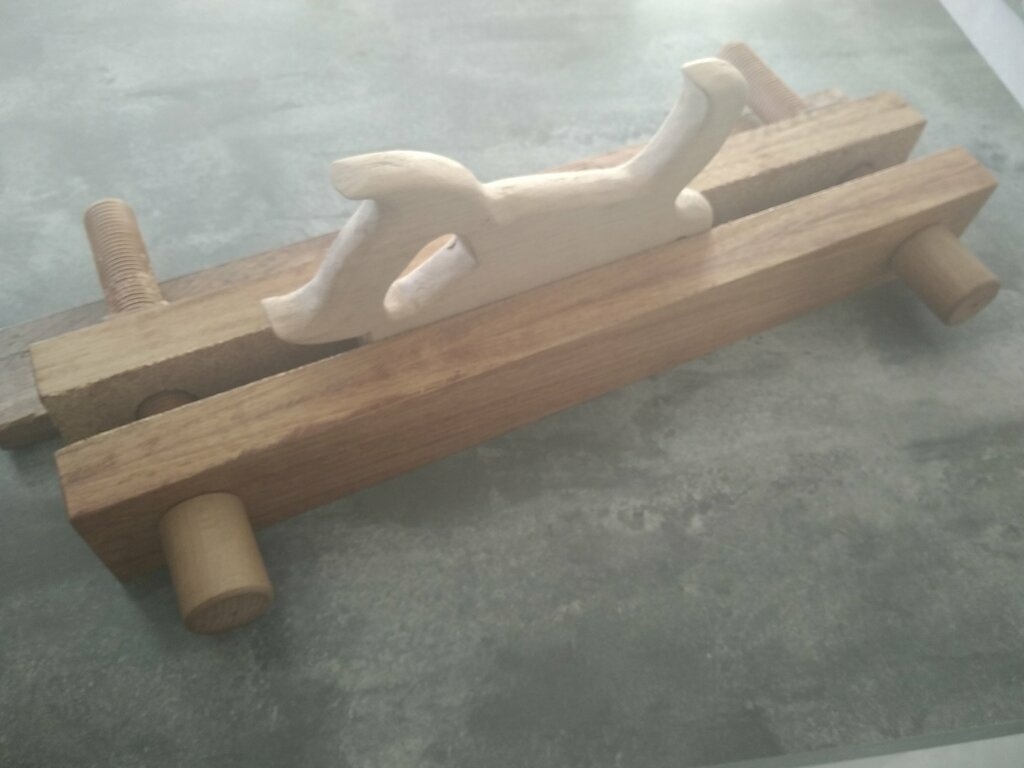

Presse de type Moxon


N'ayant pas de presse sur mon établi et ma presse indépendante ne pouvant pas remplir tous mes besoins, je décide de me fabriquer ma presse sur le type de Moxon.

J'ai voulu faire ce type de presse pour, plus tard la faire évoluer en mini établi (type joinery bench en anglais !)

Toujours pareil, à la main, pour s'améliorer y a pas de secret! (sauf utilisation de la perceuse!!! 😅 pour certains trous) et avec le bois que j'ai sous la main.

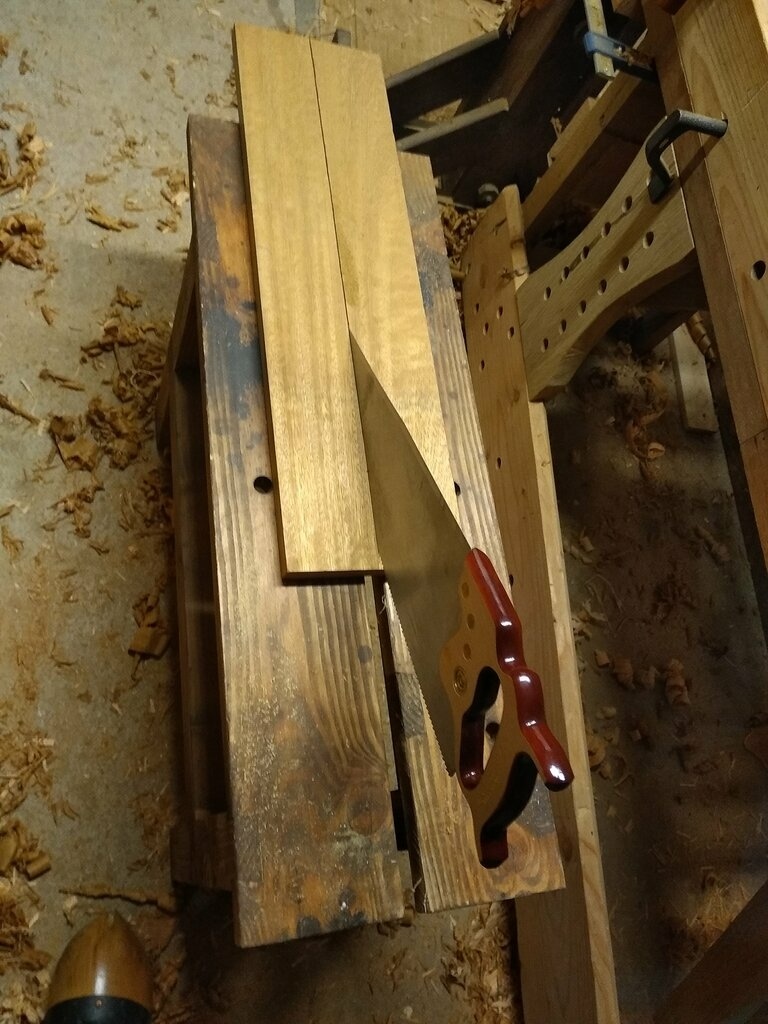

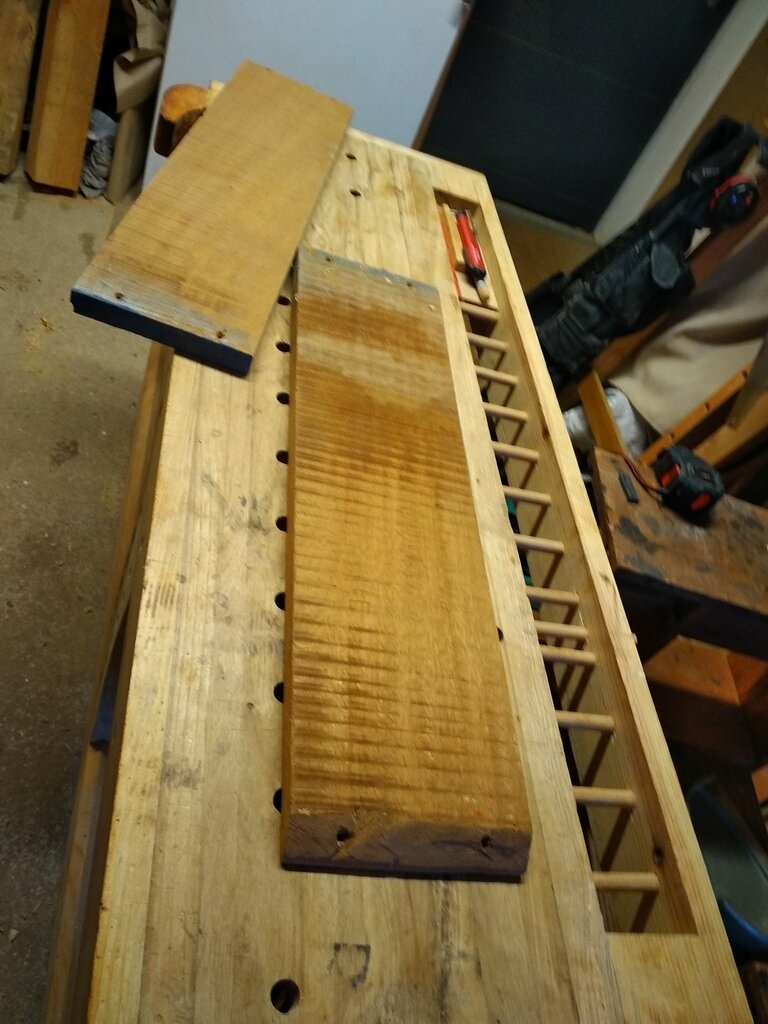

Pour le coup, le bois récupéré d'une structure de canapé ce trouve être de l'iroko (merci pour l'identification donnée dans le pas à pas) ! j'aurais bien voulu voir le canapé !!!

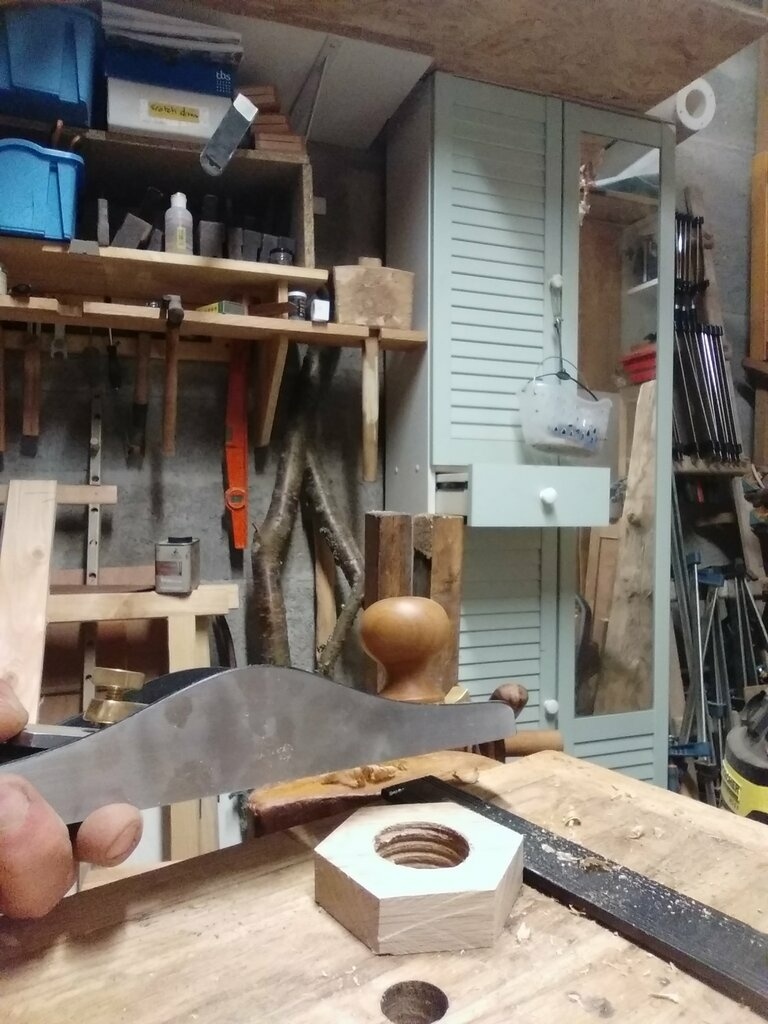

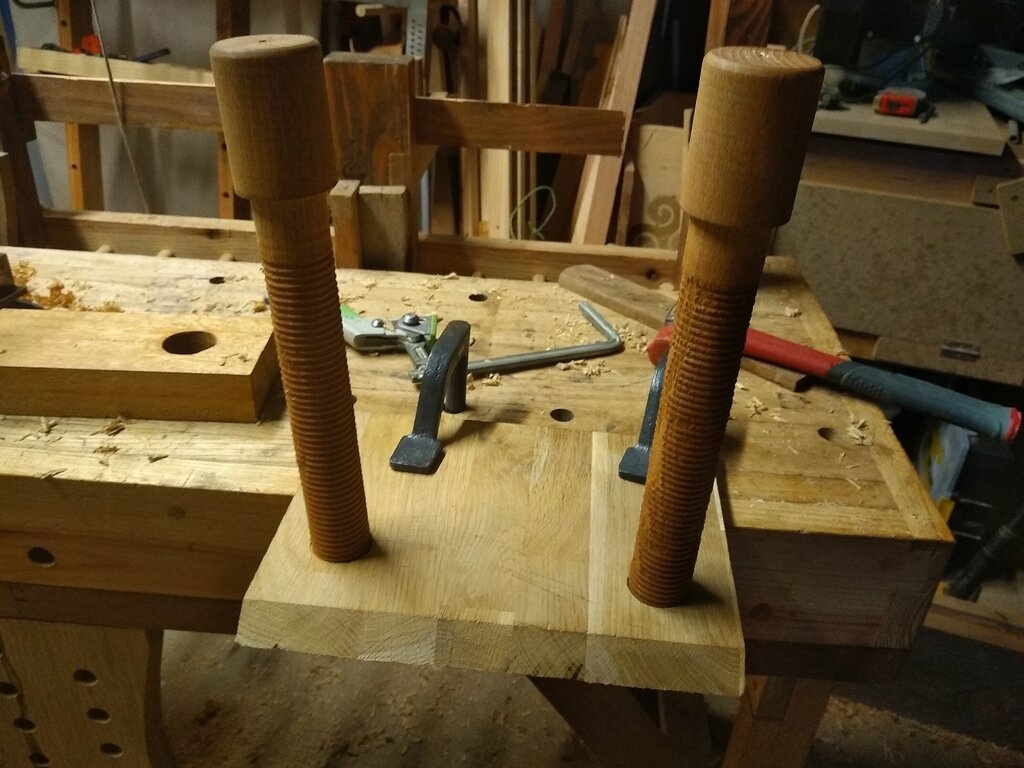

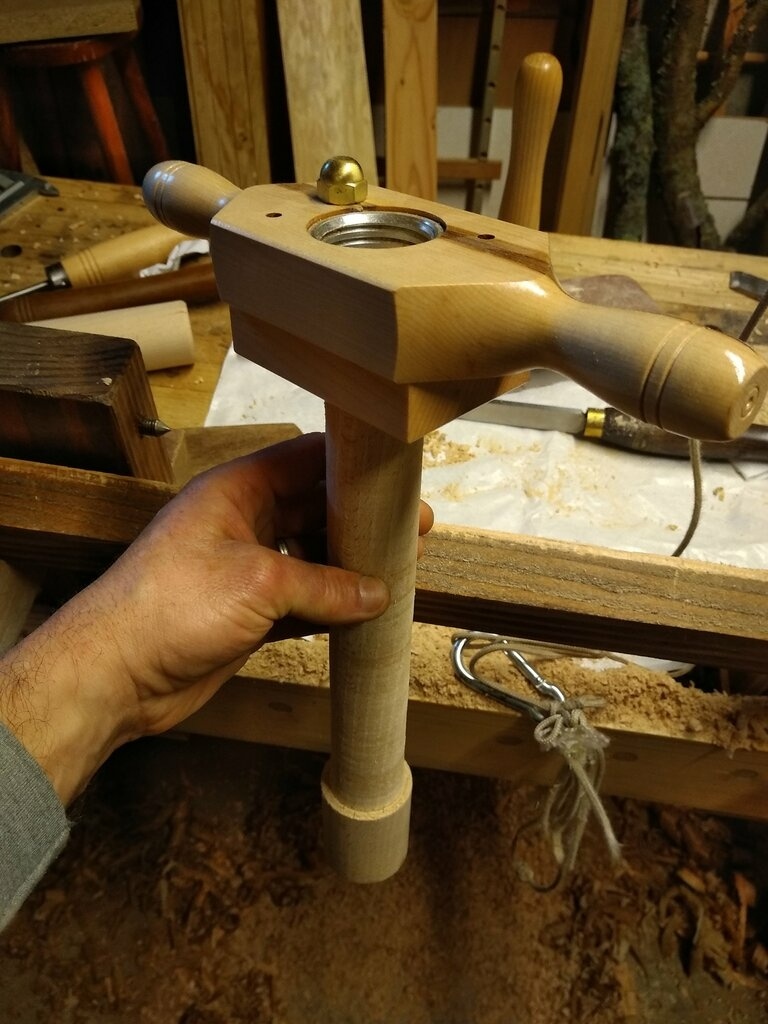

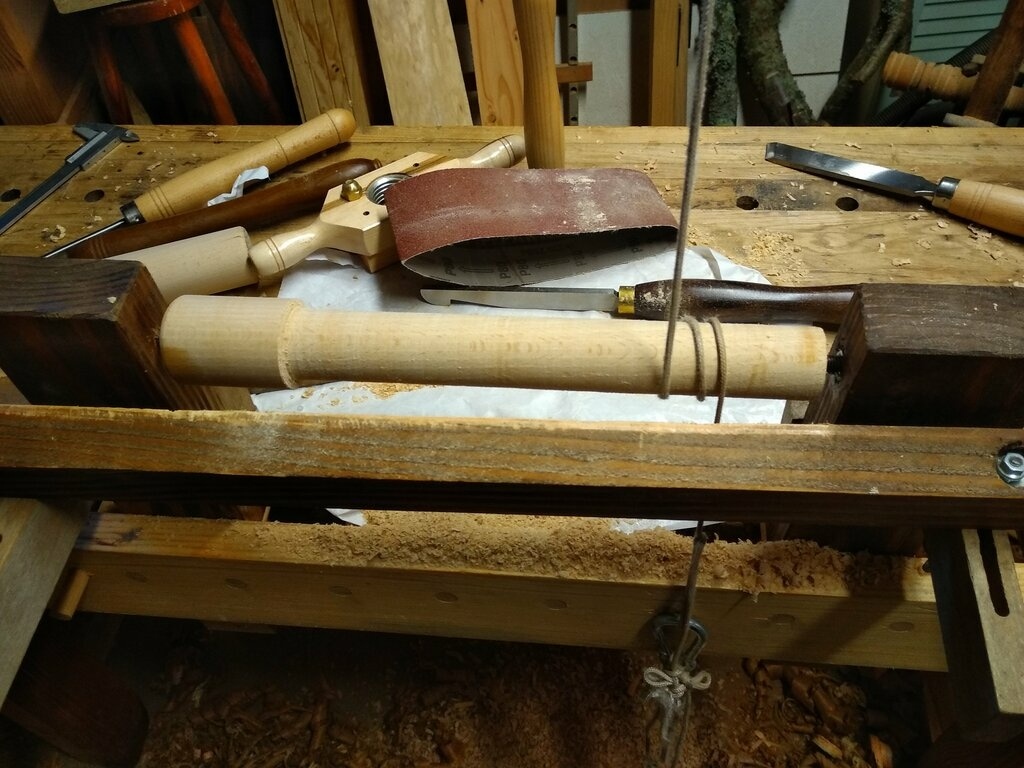

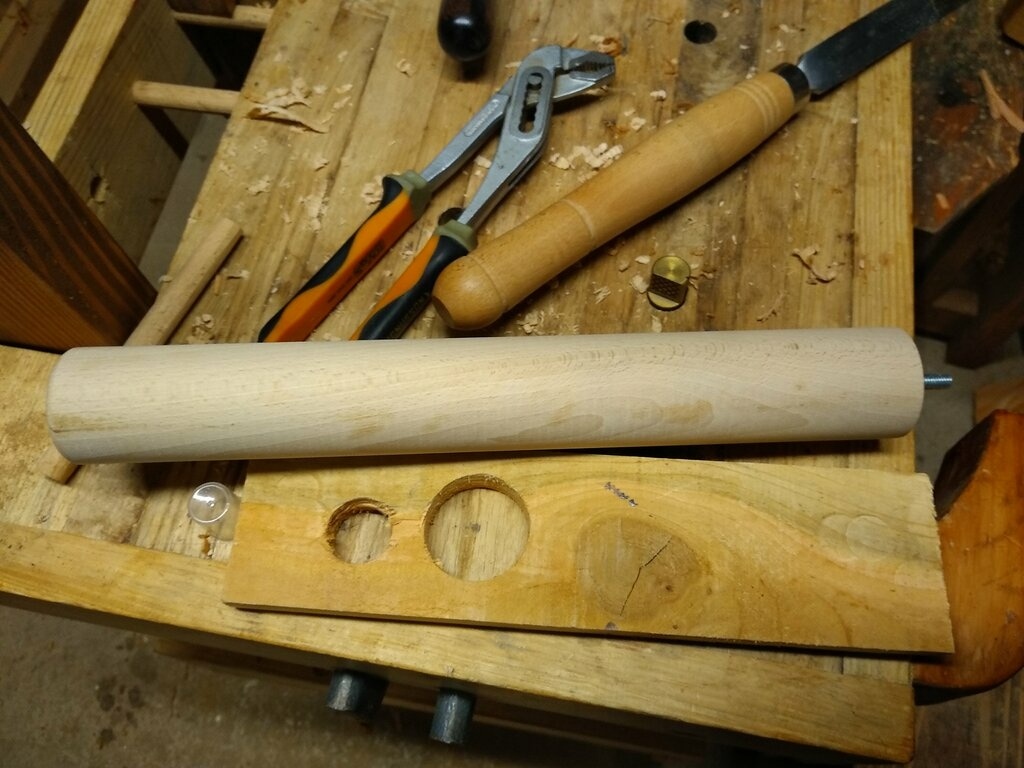

Récup d'une planche de chêne et des pieds de lit en hêtre pour les vis (mises au bon diamètre au tour à pédale).

Le hêtre n'étant pas la meilleure essence pour çà (préférer des fruitiers!)

Les mâchoires sont recouvertes de liège pour une meilleure tenue et ne pas abimer les pièces.

Tous les détails dans le pas à pas.

Publications associées


Discussions

dependancesbois  a publié la création "Presse de type Moxon".
il y a 4 ans
Vic66
( Modifié )

J'aime beaucoup, bravo !
J'ai souvent été tenté de faire ce genre de projet, mais toujours eu la crainte que le bois travaille trop et finisse par rendre le serrage plus contraignant, tu as traité le bois ?

dependancesbois

Merci! Non le bois n'est pas traité.
Juste de l'huile de tung.
J'ai le même filetage pour ma presse indépendante et aucun problème pour le serrage par rapport au travail du bois.
Ça tourne très bien.
C'est clairement très utile comme presse.
Par contre il ne faut pas une trop grosse épaisseur du côté "écrou" sinon oui c'est galère pour le serrage ! Là j'ai 18mm et ça le fait largement.

Vic66
( Modifié )
Manuela
( Modifié )

Bonjour, beau travail. J'aimerais savoir quelle est l'épaisseur du liège que vous avez utilisez pour recouvrir les mâchoires intérieures.
Merci d'avance, amicalement,
Manuela

dependancesbois

Merci ! C'est du liège de 2mm.
Vendu en rouleau chez leroypinpin.
Bien pratique.

Manuela
( Modifié )

dependancesbois Ok, je note, merci beaucoup

dneis
( Modifié )

Manuela coller du cuir fonctionne aussi ; et si tu récupères un canapé en cuir, il n'y a qu'à prendre un morceau 😉

C'est comme le liège, ça offre un coefficient de frottement supérieur à celui du bois du coup ce que tu sers glisse moins (ou alors tu as moins besoin de serrer comme un âne, ce qui est pas mal aussi). J'ai mis du cuir sur ma mini double presse.

Oak
( Modifié )

Sympa ça. As tu vu la vidéo de cray sur le filetage/taraudage?

Oui le hêtre casse mais ça fonctionne quand même j'imagine. ☺

Ou t'es tu procuré le matériel ?

dependancesbois

Oui j'ai vu la vidéo de Cray mais après avoir fait le filetage!
Ça fonctionne très bien même avec les petites cassures. J'avais pris le matos sur dictum mais chez bordet il y a deux tarauds au lieu d'un.
Ça doit simplifier.

Oak
( Modifié )

dependancesbois le tien a l'air de plutôt bonne facture, c'est le cas ?

dependancesbois
( Modifié )

Oak oui ça le fait bien! Mais je crois que c'est les mêmes sur dictum et bordet.
Je les ai en 3 formats 12 25 et 38mm.

Oak
( Modifié )

dependancesbois noté. Merci. Laquelle t'es la plus utile ?

dependancesbois
( Modifié )

Oak pour l'instant la 38 pour les presse. J'ai utilisé aussi la 12 pour des "boulons" pour mon autre presse.
A voir avec les prochaines réalisation. Mais je pense qu'avec ces 3 là je couvre l'ensemble.

Oak
( Modifié )

dependancesbois merci. Sur la wishlist.

mod

bonjour,
est-ce assez résistant dans le temps ?

dependancesbois
( Modifié )

mod bonjour oui je pense !

Guilh63
( Modifié )

Eh bien voilà un projet utile rondement mené! On voit souvent ce type de presse pour tenir de larges panneaux verticalement. Mais c'est aussi utile pour maintenir des pièces sur chant, contre la griffe de rabotage si besoin comme pfollansbee.wo...y-double-screw/. Tes vis sont un peu près du bord mais on peut tricher en penchant la pièce! C'est comme ça que j'utilise mes presses à une vis (pour les mortaises par exemple).
À quoi va servir la poignée que tu façonnes?

dneis

C'est une poignée pour une sorte de scie permettant de faire une rainure sur le pourtour d'une planche en vue de la déligner. Un peu comme une ragasse.

Très intéressant cet article de Peter ! Moxon vise => presse/étau à deux vis !

dependancesbois
( Modifié )

Guilh63 merci pour l'article très intéressant, je n'avais pas pensé a cette utilisation, ça donne des idées. Je voulais avoir le maximum de distance entre les vis. Mais faire une petite presse de maintien peut être intéressant.
Guilh63 dneis la poignée c'est pour un rabot a refendre , ça doit correspondre à ce que tu décris dneis . J'ai vu ce rabot sur le site de t2woodworks.

Guilh63
( Modifié )

dependancesbois Je te conseille la lecture du livre de Peter Follansbee. Qu'on s'intéresse à l'histoire du meuble ou qu'on soit juste curieux de travailler le plus simplement possible, c'est passionnant. J'en suis même venu à apprécier le style de sculpture post-gothique! Et c'était pas gagné...

Et pour le rabot à refendre: je suis en train d'en faire un!

dependancesbois
( Modifié )

Guilh63 bon ben encore un livre dans ma liste !!!
Et mon anglais a remettre à jour !
Faudra nous montrer ton rabot a refendre.

dependancesbois
( Modifié )

Guilh63
Astuce révélée, astuce utilisée !😉👍

dneis
( Modifié )

Ah dependancesbois il te faudrait du buis ou du houx, ce serait pas mal pour les vis je pense. Mais je ne sais pas si tu peux en trouver facilement par chez toi...

dependancesbois

Du houx on en trouve oui ,
Il faudrait que j'aille me promener un peu en forêt !
