Portillon (maquette)


Le titre de l'exercice est traçage "chapeau de gendarme et répartition".
Seul un plan nous est donné, pas d'instruction complémentaire à part quelques précisions à l'oral.

Ici les difficultés sont :

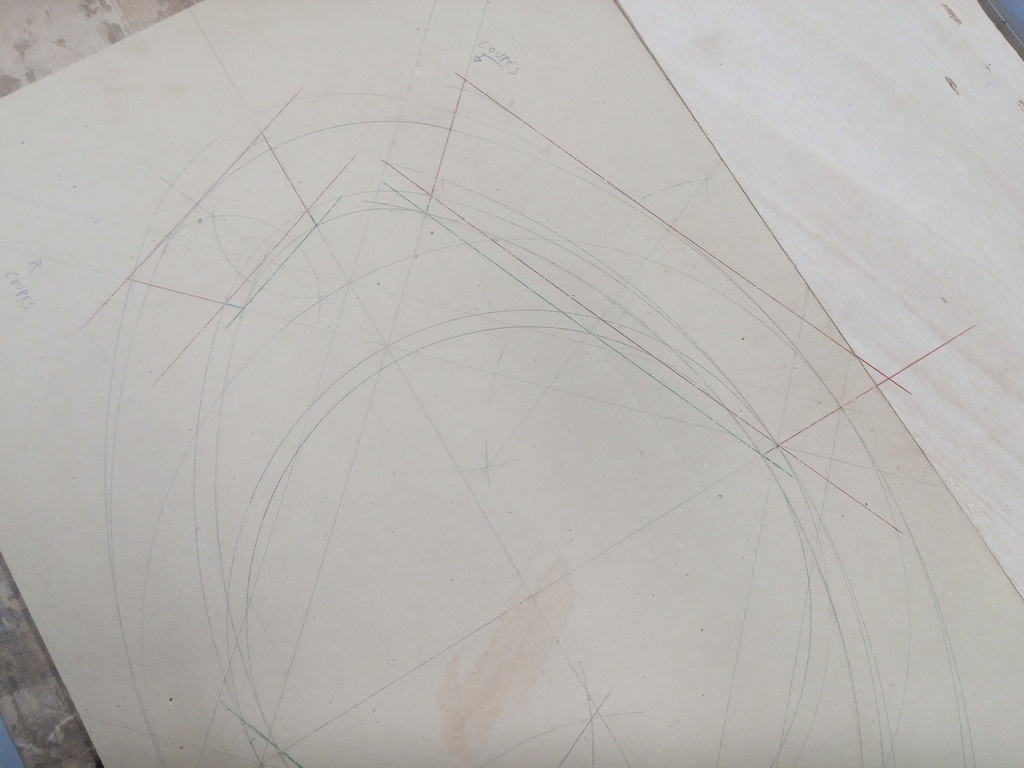

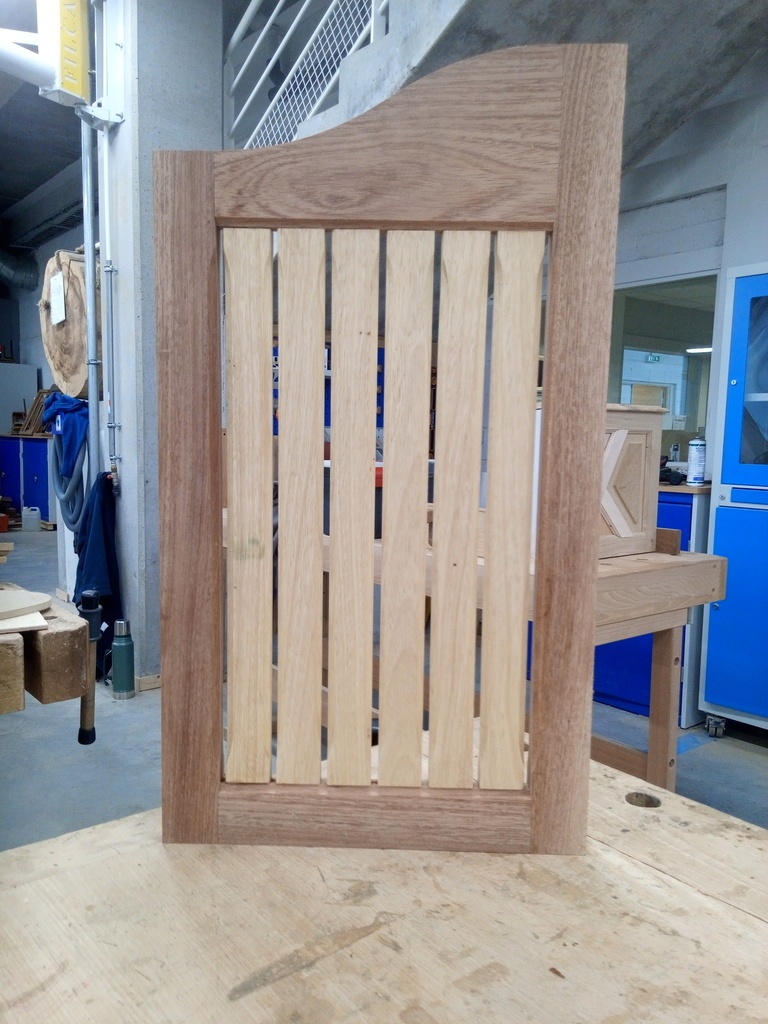

  • le traçage : chapeau de gendarme et la répartition des lames (l'objet principal de l'exercice)

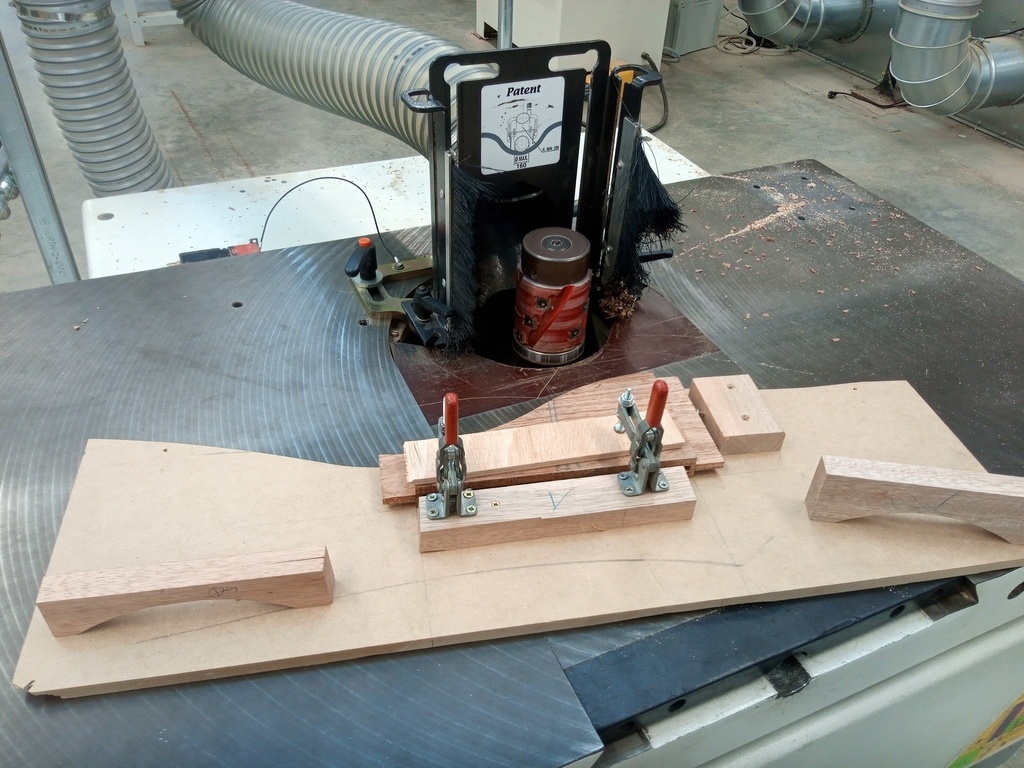

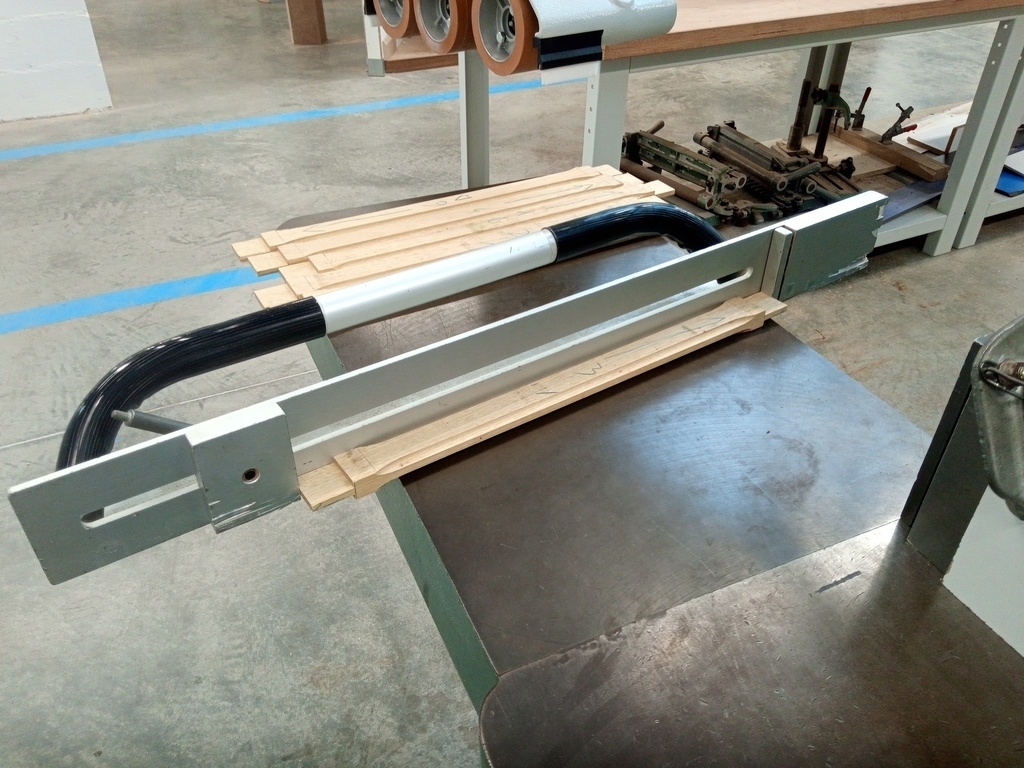

  • l'usinage du chapeau de gendarme (montage d'usinage -ou gabarit-)
  • répartition régulière des mortaises sur les deux traverses
  • alignement des arasements des lames

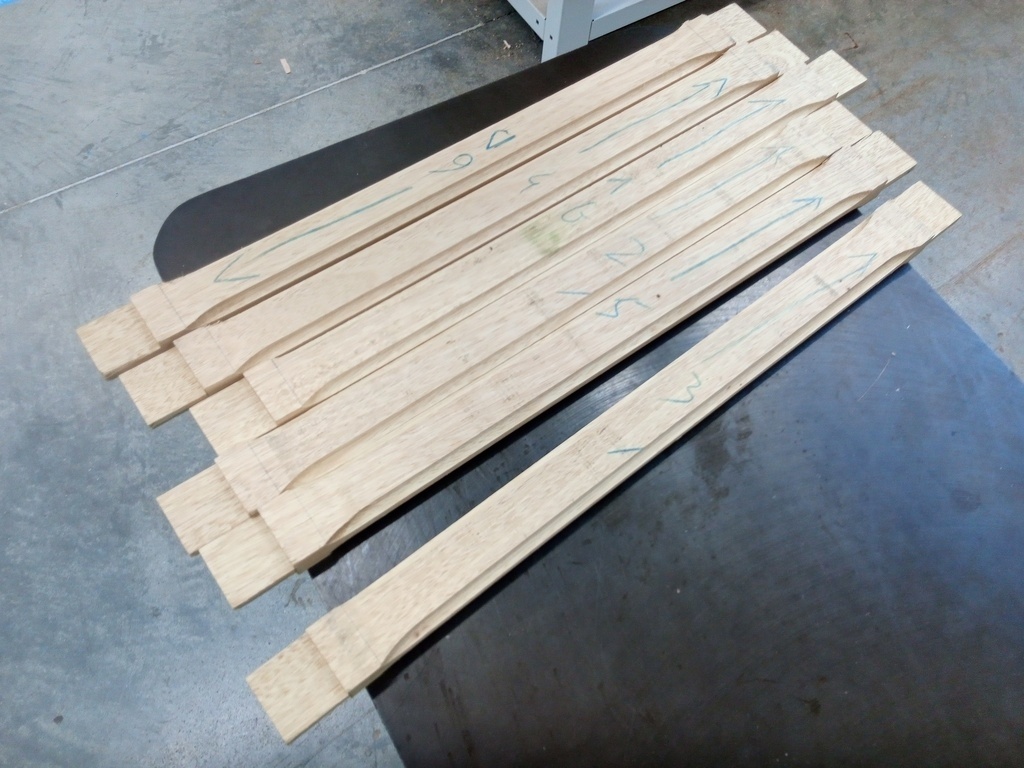

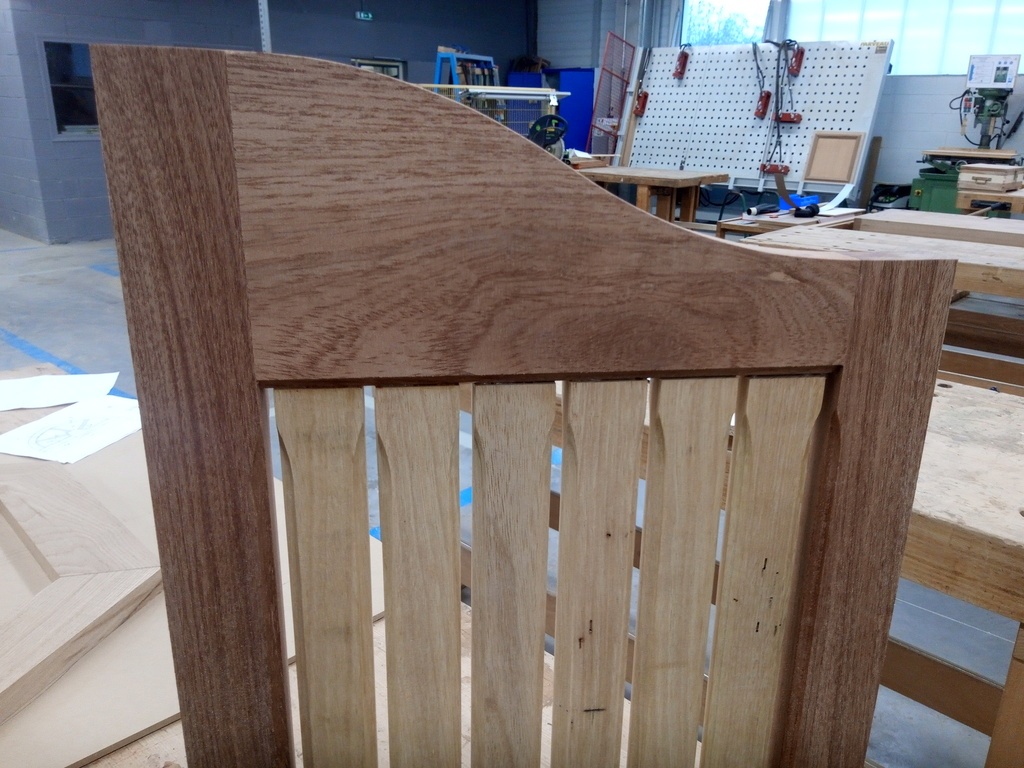

Petite difficulté supplémentaire confiée par le prof : des moulures arrêtées à 15mm (congé de 5 mm) sur l'ensemble des éléments verticaux intérieurs (montants et lames).

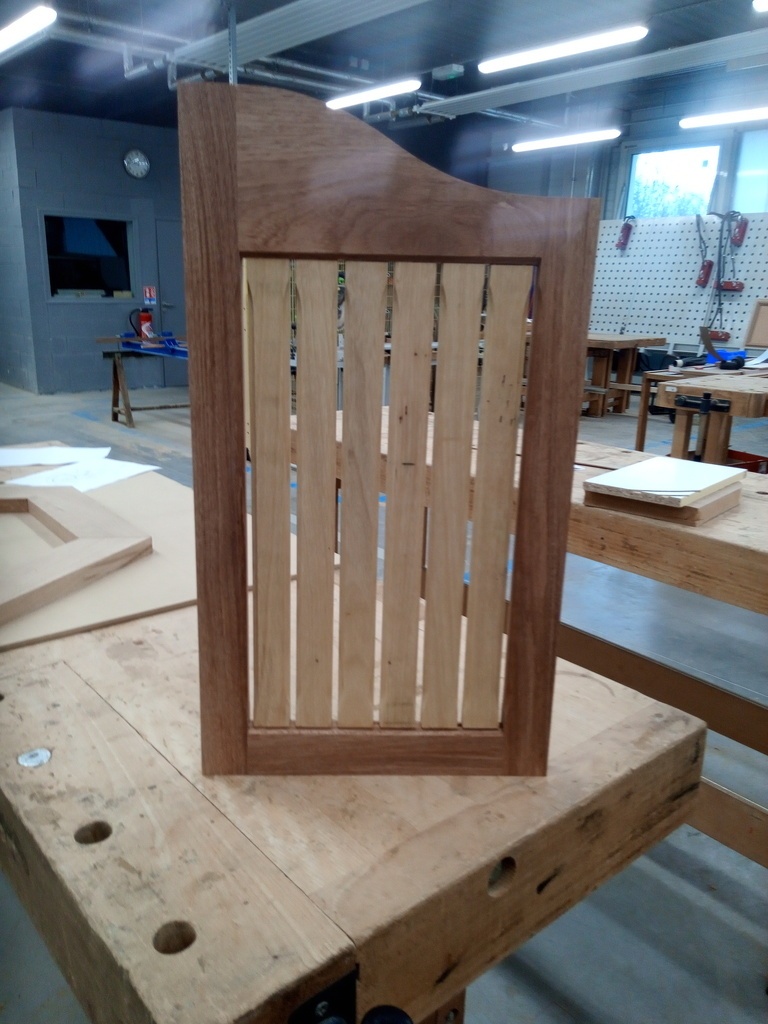

Le résultat a bien plus aux profs, ils m'ont demandé de faire un socle.

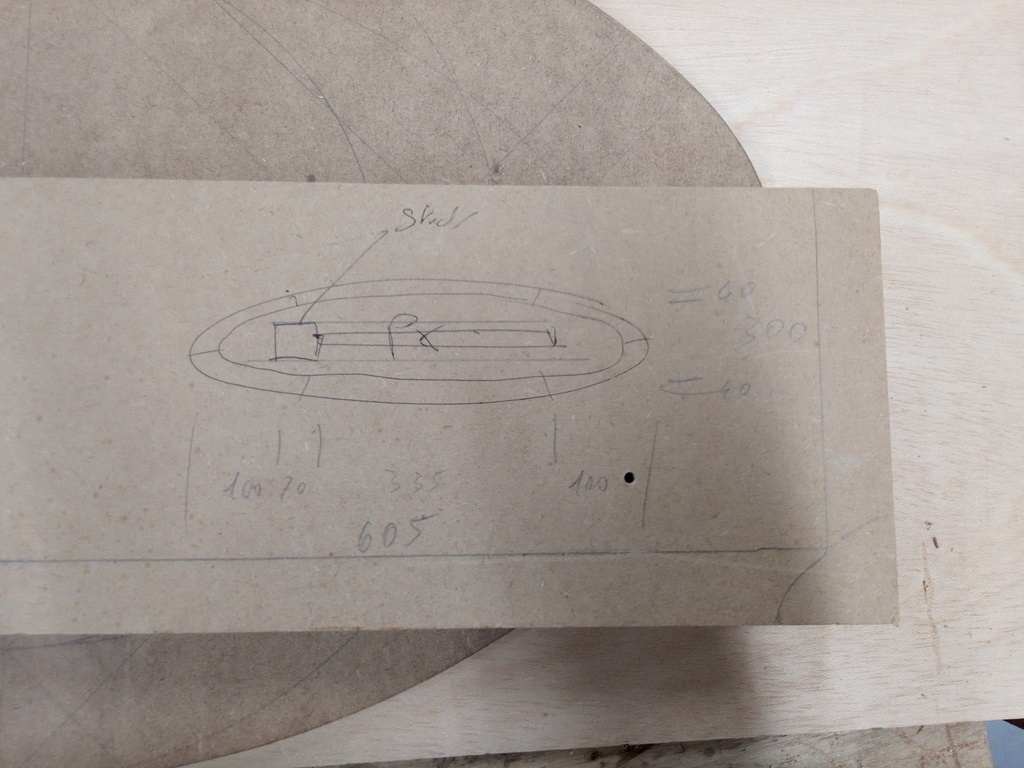

On en reparle prochainement, je crois que je vais mettre plus longtemps à fabriquer le socle que le portillon.

Mis à jour

Discussions

trente six seb  a publié la création "Portillon (maquette)".
il y a 1 an
DewhitYoussef
( Modifié )

Hugh visage pâle. Fais sa jumelle et toi ouvrir saloon🤠
Superbe, le faible espacement et les moulures arrêtées ça rend vraiment bien.

trente six seb

merci, oui il y a ce côté porte de saloon un peu rigolo

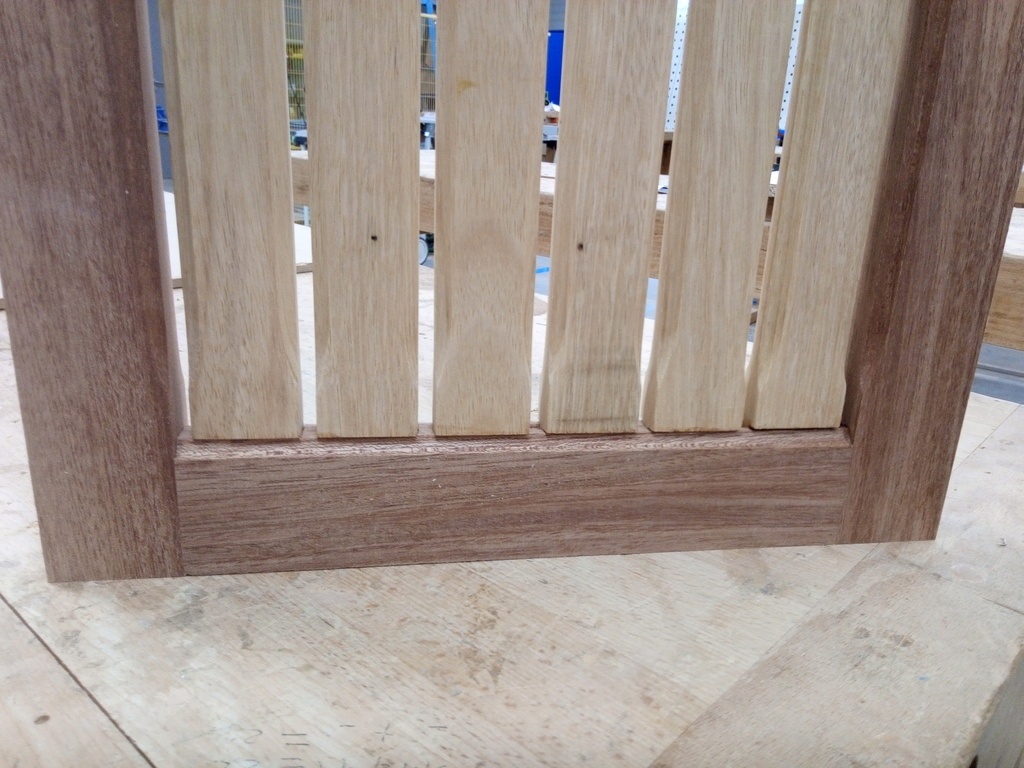

le seul détail esthétique un peu limite c'est le débord des bouts de lames sur la moulure intérieure des traverses.

DewhitYoussef
( Modifié )

trente six seb alors justement, n’est ce pas préférable pour limiter le piège à eau en pied de lame?

trente six seb

En bas peut être mais pas en haut.

kaj
( Modifié )

Résultat sympa, juste une petite chose, tu aurais pu calibrer dans l'autre sens en couchant le fil du bois.

trente six seb
( Modifié )

Je suis presque d'accord : j'aurais calibrer dans l'autre sens. Boris Beaulant t'a grillé dans les commentaires du pas à pas reconversion. 😉

merci

Kentaro
( Modifié )

Il y a semble t'il une frontière étanche entre les métiers...

Mon père, modeleur, utilisait pour les formes courbes (et il en faisait tout le temps), une grande ponceuse cylindrique verticale (et je l'utilise aussi tous les jours...). C'est une machine qui n'existe apparemment que chez les modeleurs, les menuisiers ne connaissent pas.

Et pourtant, c'est si facile... On trace la courbe sur le bois, on découpe la courbe à la scie à ruban, puis un coup de ponceuse pour usiner correctement, et voila.

Pas besoin de gabarit spécifique, pas de poussoir et de sécurités ad hoc, pas besoin de penser au fil ou contre-fil, aucun danger. Précision extrême. On usine au 1/10. Et on peut le faire sur des épaisseurs jusqu'à 20 cm.

En quelques minutes, c'est fait. Personnellement, je ne pourrais rien faire sans cette machine.

Pourquoi cela n'existe t'il pas chez les menuisiers ? Le poids des traditions, sans doute. Et parce qu'ils ne font pas souvent des formes courbes.

Mais dans une école, on devrait apprendre cela...

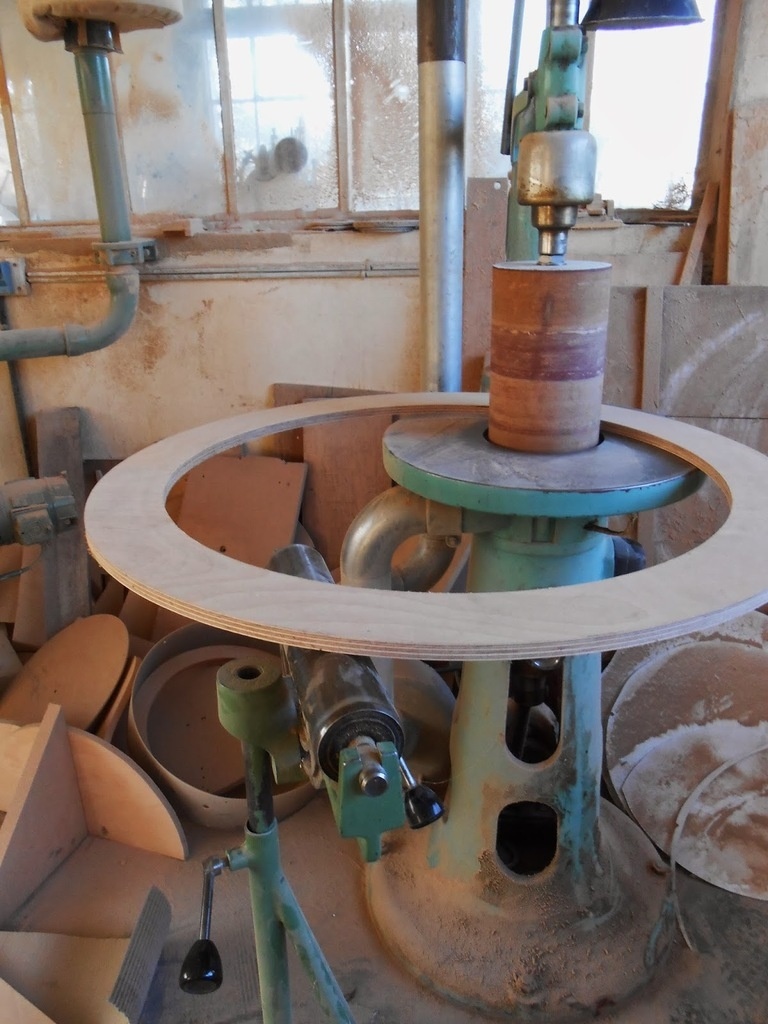

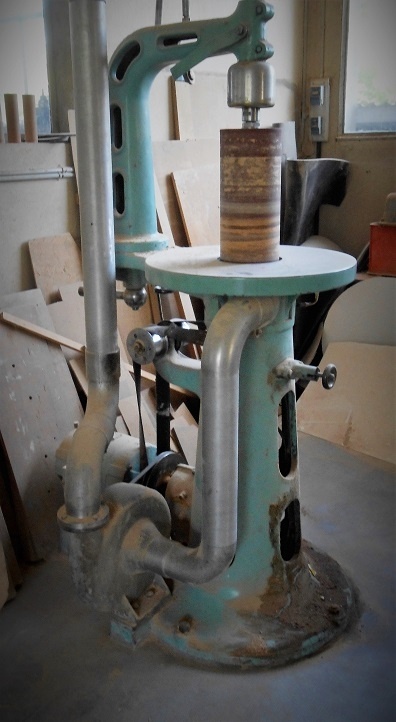

Ma machine, conçue, réalisée et brevetée par mon grand-père en 1947:
