Premier Etablis

Cette création contient 1 retour d'expérience.

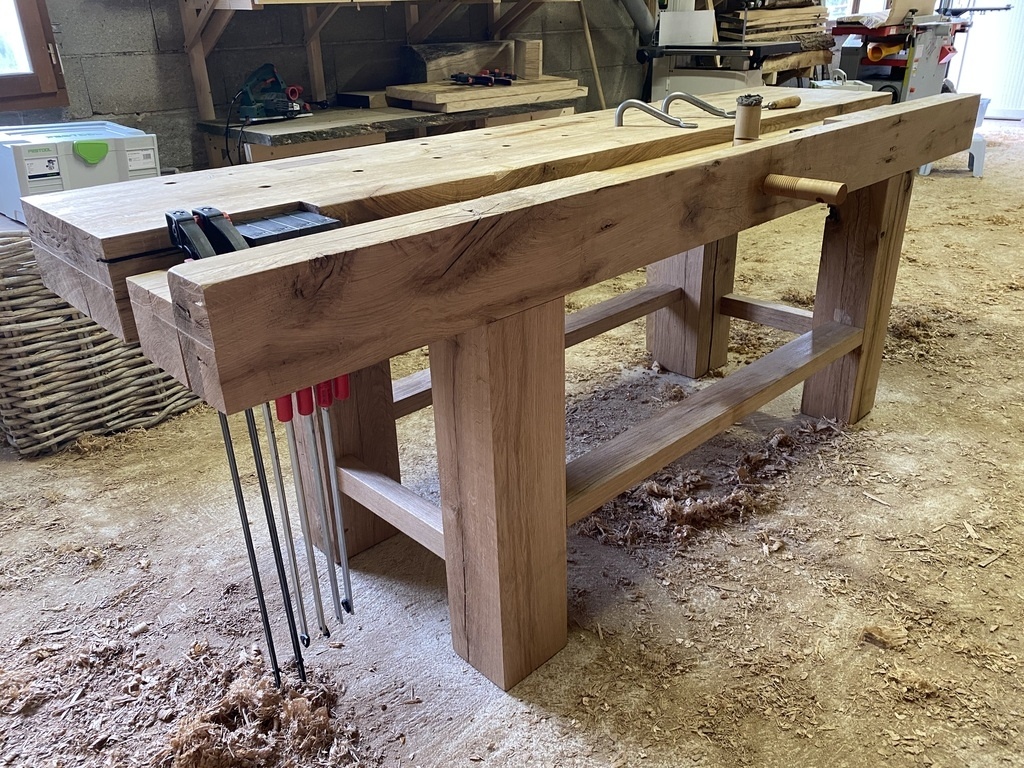

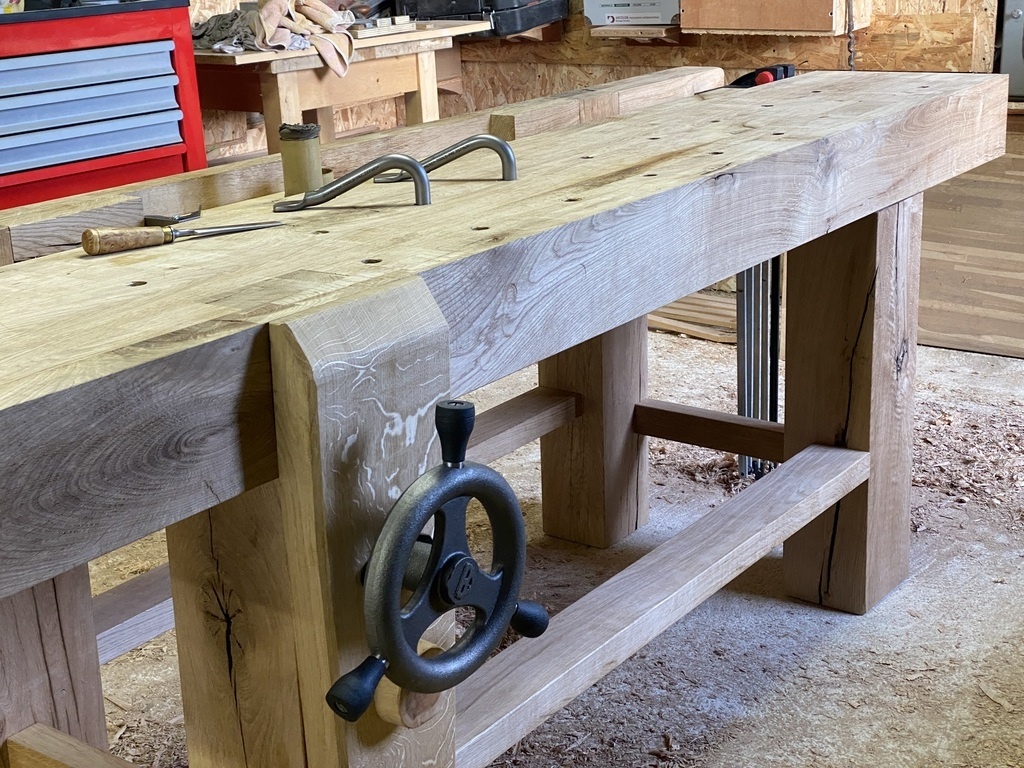

J'ai débuté 2020 par la fabrication d'un établis, un truc bien utile, qui me manquais terriblement... comment fait-on sans ?!
J'ai potasser le livre de Christopher Schwartz et choisi les dimension en fonction de ma morphologie et mon atelier (normal quoi):

_Hauteur: malgré ma grande taille, j'ai choisis 80cm. Il est plus facile de plier les genoux que de travailler sur la pointe des pieds 😁

_Pour la longueur, 2,4m. La masse, 200 Kg. Plateau de 140 Kg, pieds de 15 Kg chaque. Je peux toujours le déplacer tout de même.

Initialement je voulais un plateau "plein", puis j'ai changé d'avis, aidé par le dessin et teintes des fibres d'une poutre ont eu raison de ma détermination. J'ai collé 2 plateaux sur chant pour laisser cette surface apparente, en retrait vers le bas pour qu'elle repose sur l'épaulement des tenons et créer un espace de collecte des copeaux et repose outils. Peut-être qu'un jour je changerais d'avis. Je pourrais rajouter une planche dans cet espace.

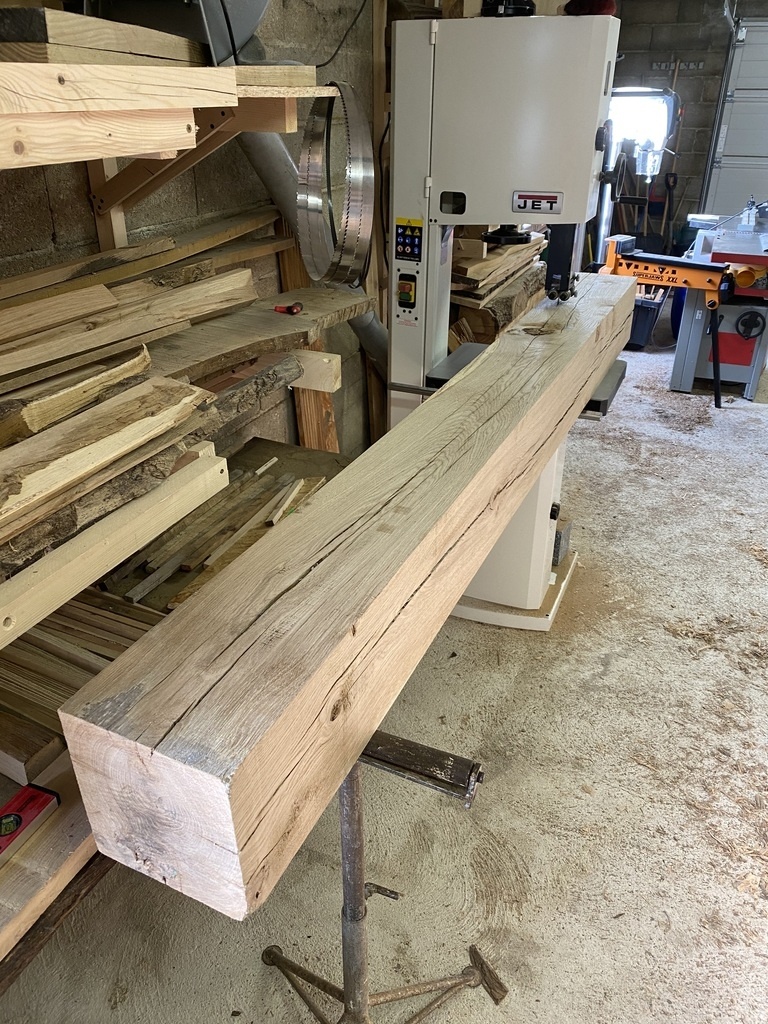

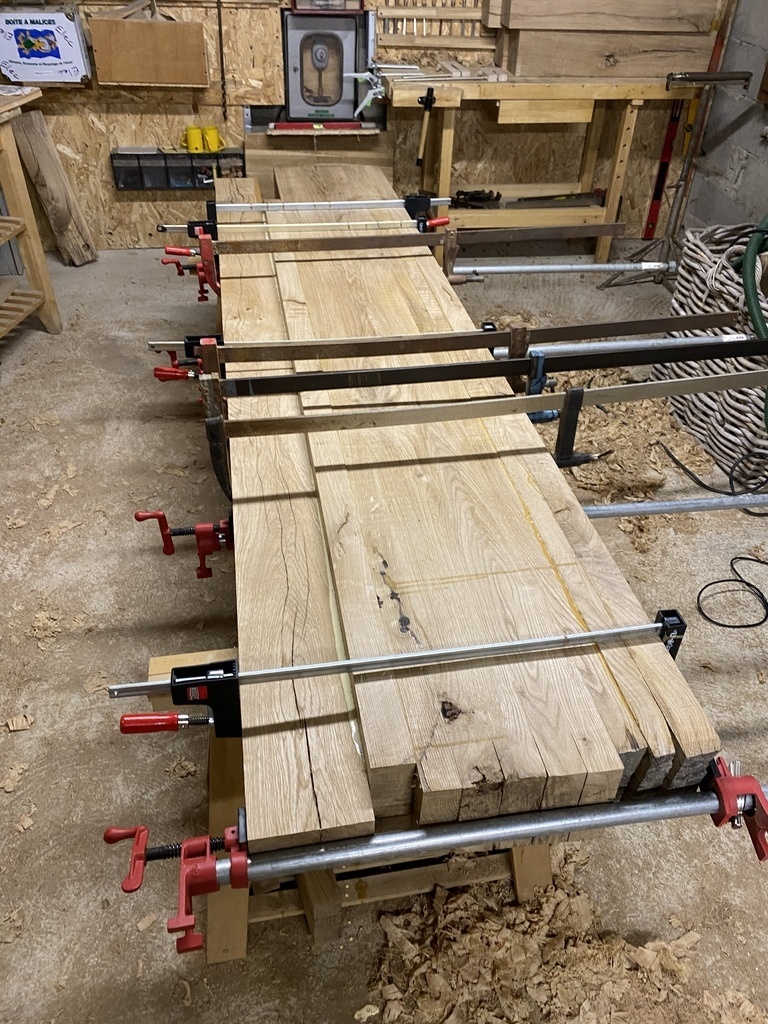

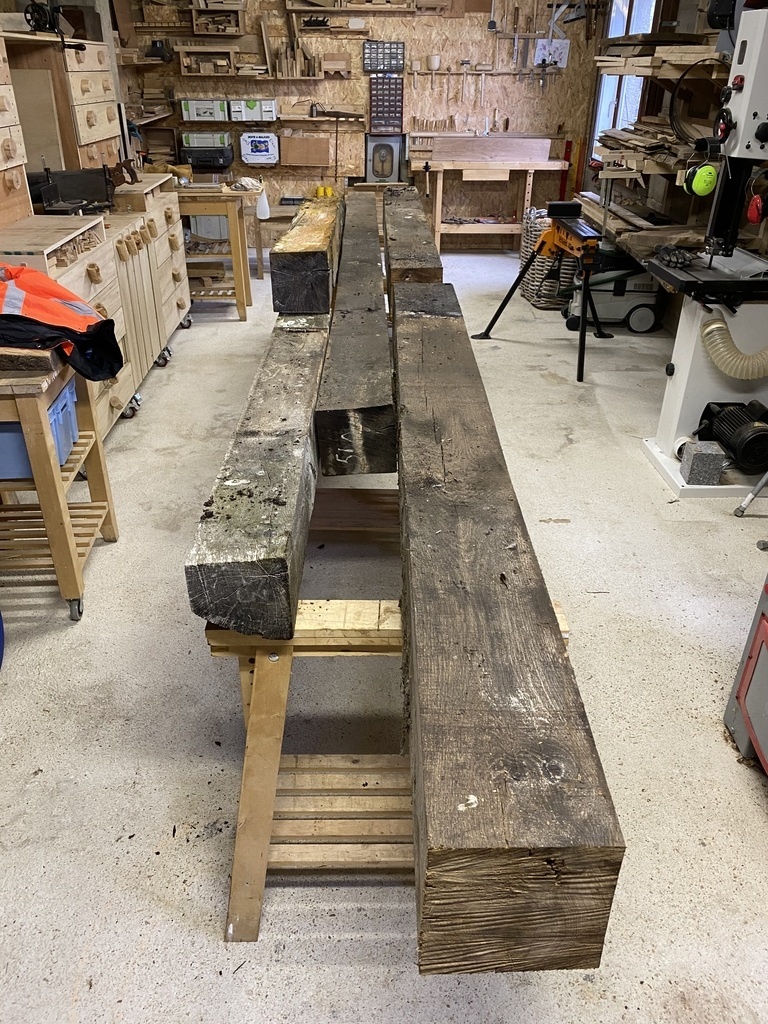

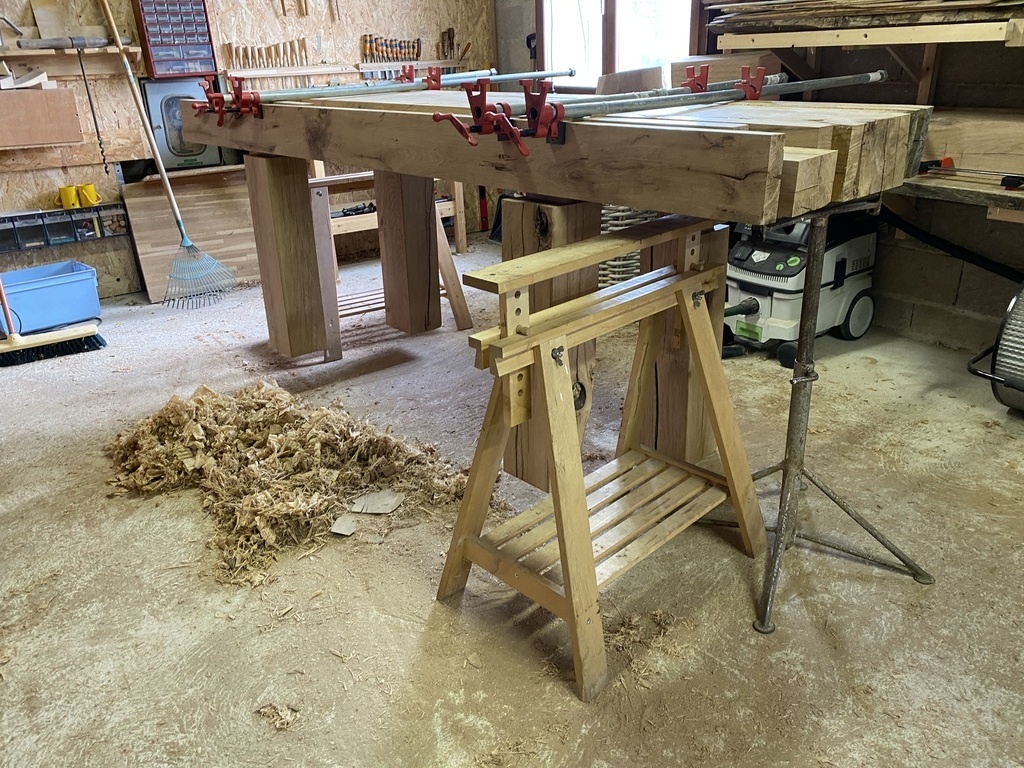

J'étais parti pour fabriquer le plateaux avec 3 poutres en chêne entière (façon "Roubo"), mais j'ai vite déchanté pour le dégauchissage ; j'ai préféré les déligner par plateaux de 5 cm d'épaisseur, raboter et recoller. J'ai perdu du temps et de la colle 😩.
Merci aux amis pour la manutention des poutres à chaque étapes.

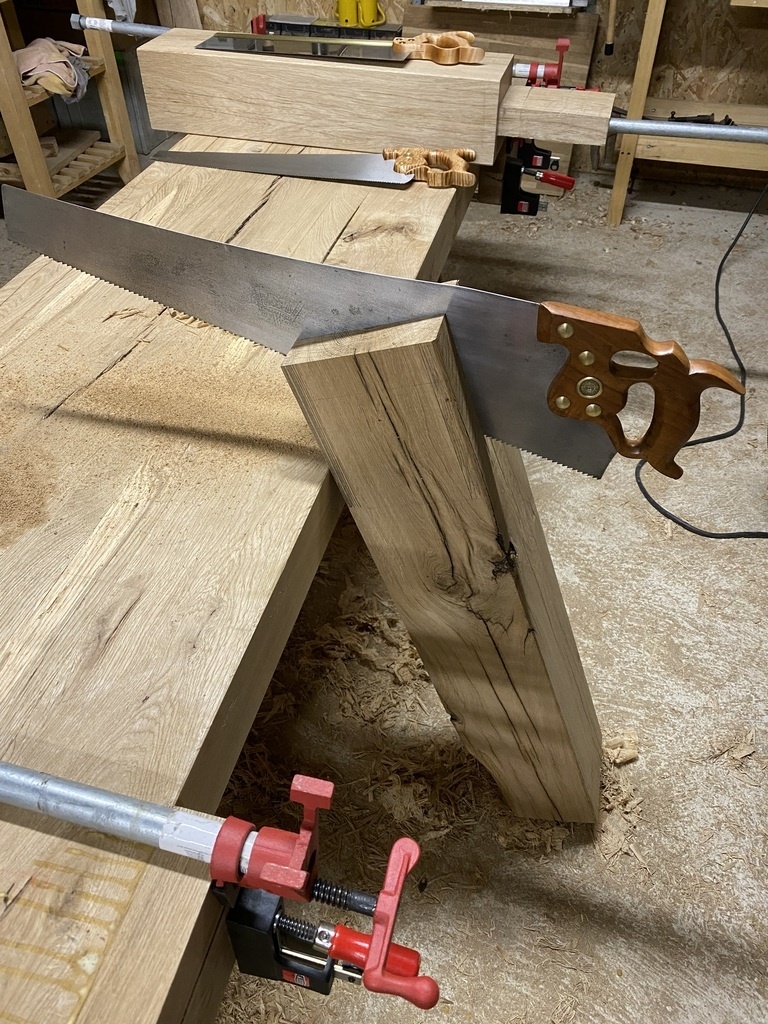

Découpe des pieds à longueur à la scie à main. Plus facile et rapide qu'il n'y paraît, à condition d'avoir une scie très bien affuté et avoyé.

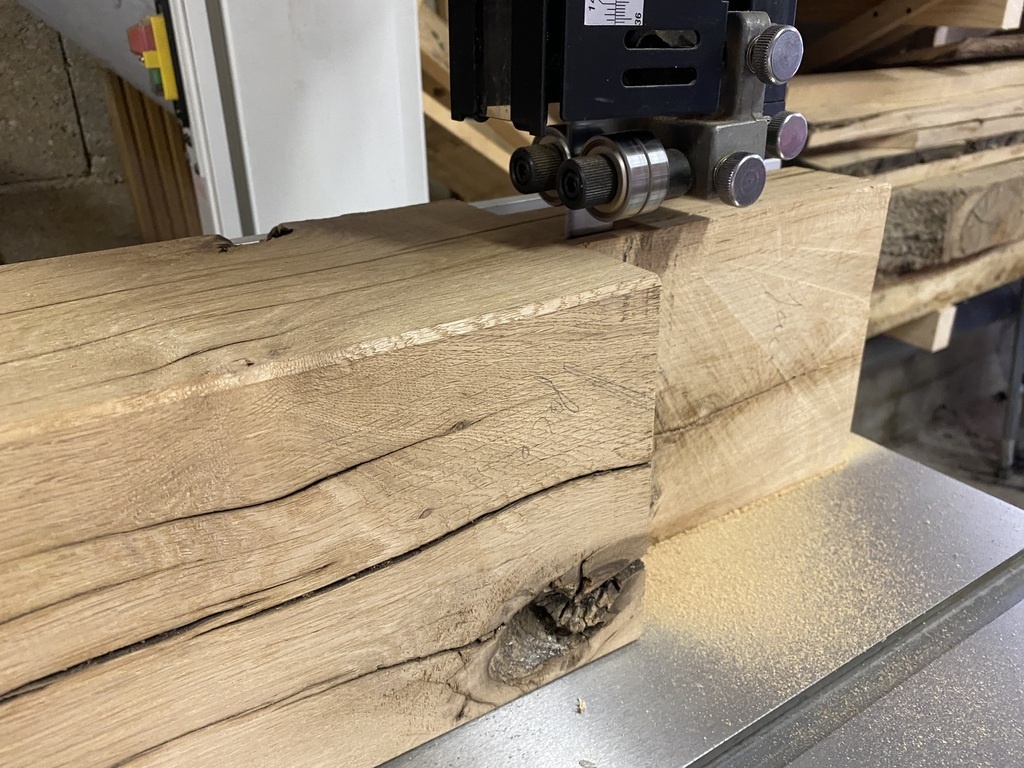

Découpe des tenons. Découpe bien plus rapide à la scie à ruban, mais rectification des joues plus longues qu'avec une découpe à la scie à main.

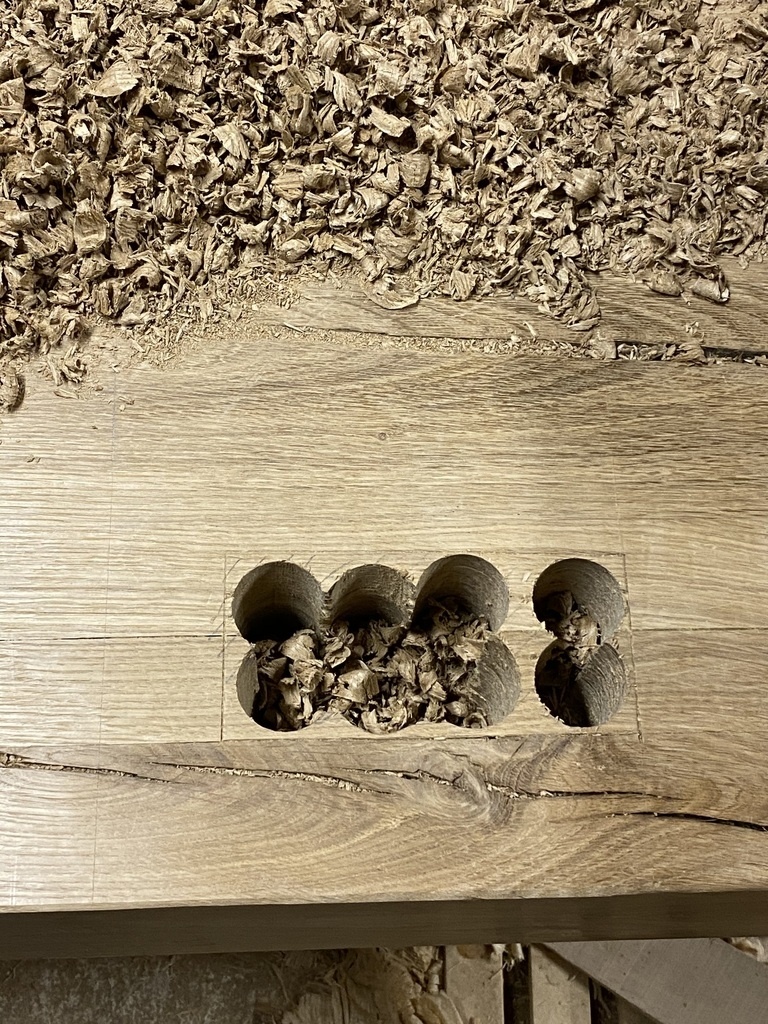

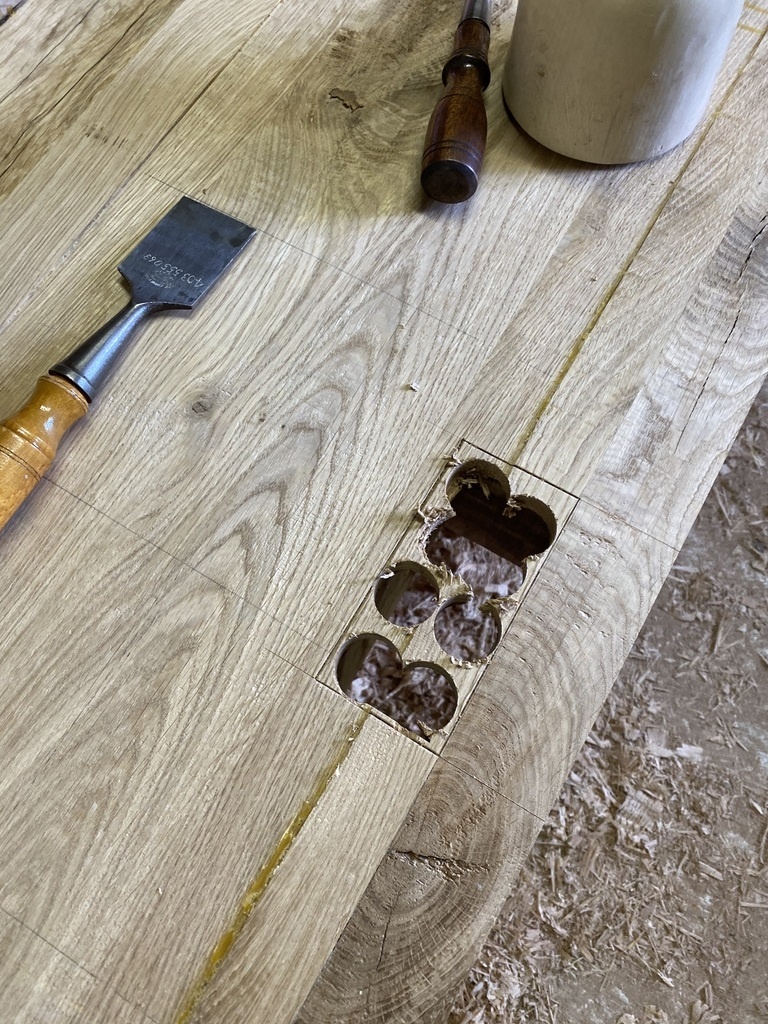

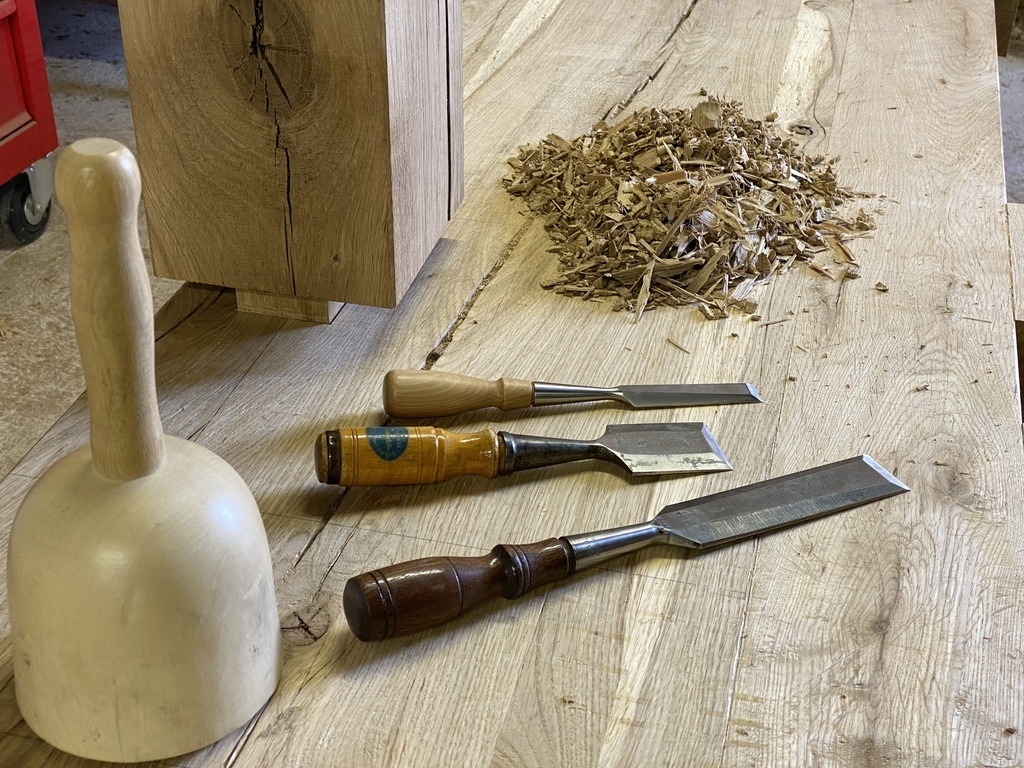

Creusage des mortaises:
Perceuse et Forstner, par le dessous puis le dessus pour éviter l'éclatement en sortie de mèche.
Puis ciseaux à parer, ciseaux large et équerre.

Assemblage à blanc de chaque pieds:
Y'a un côté jouissif de voir le tenon rentré avec juste ce qu'il faut de friction dans la mortaise 😍
Bon ok j'ai du m'y reprendre à 3 fois pour l'une d'entre elles 😜

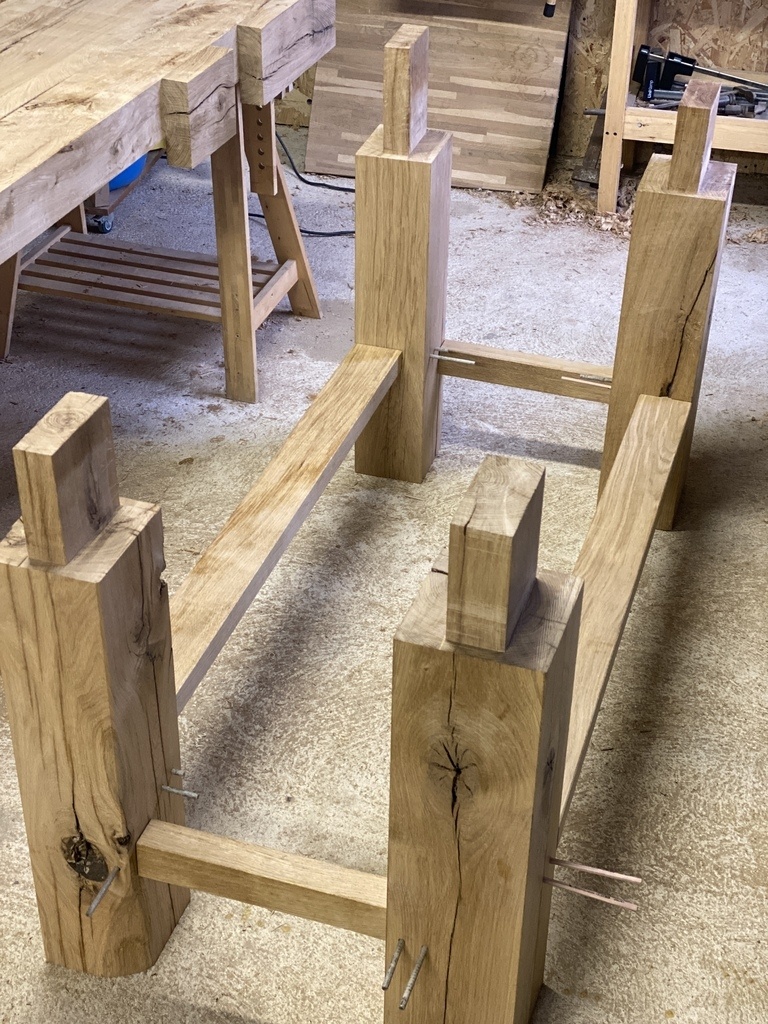

Assemblage à blanc des 4 pieds: OK !
Y'a plus qu'à faire les traverses.

Merci les filles pour le coup de main 😘

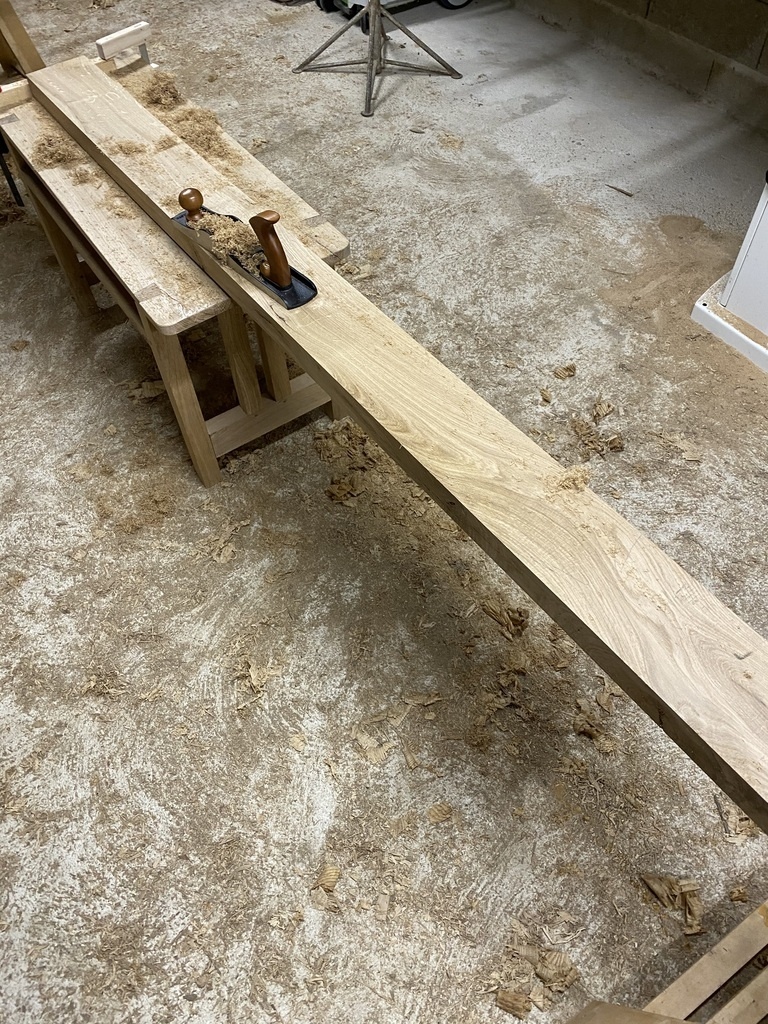

Préparation des traverses (j'ai zappé les photos :o).

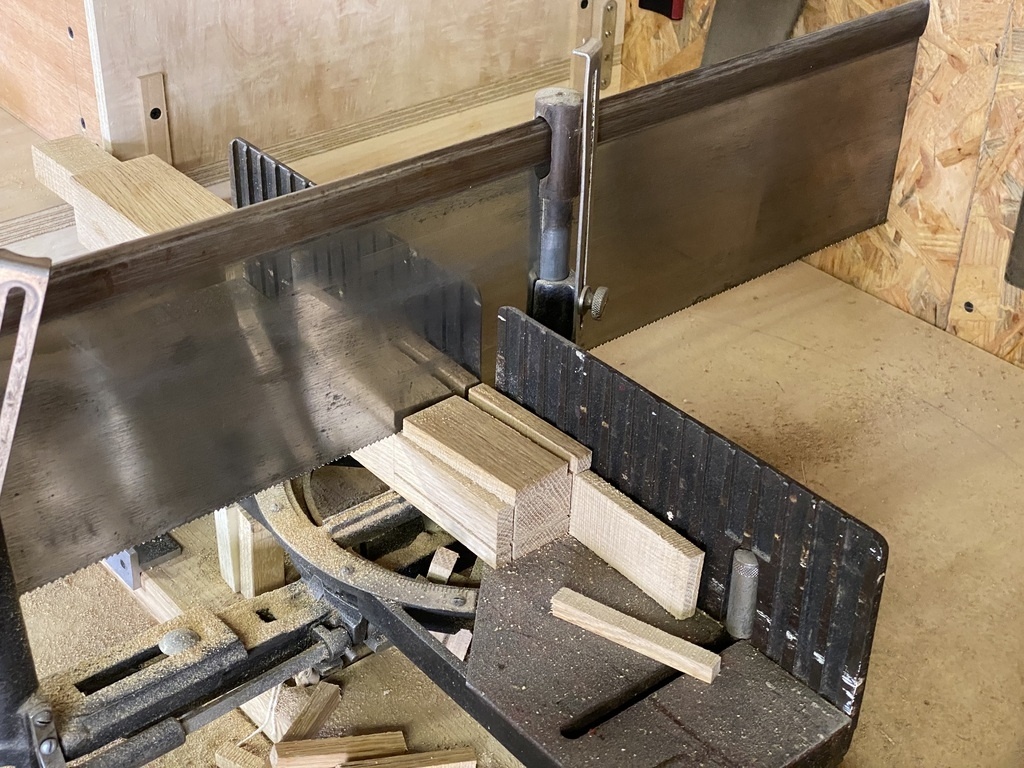

Découpe des tenons à la scie à onglet.

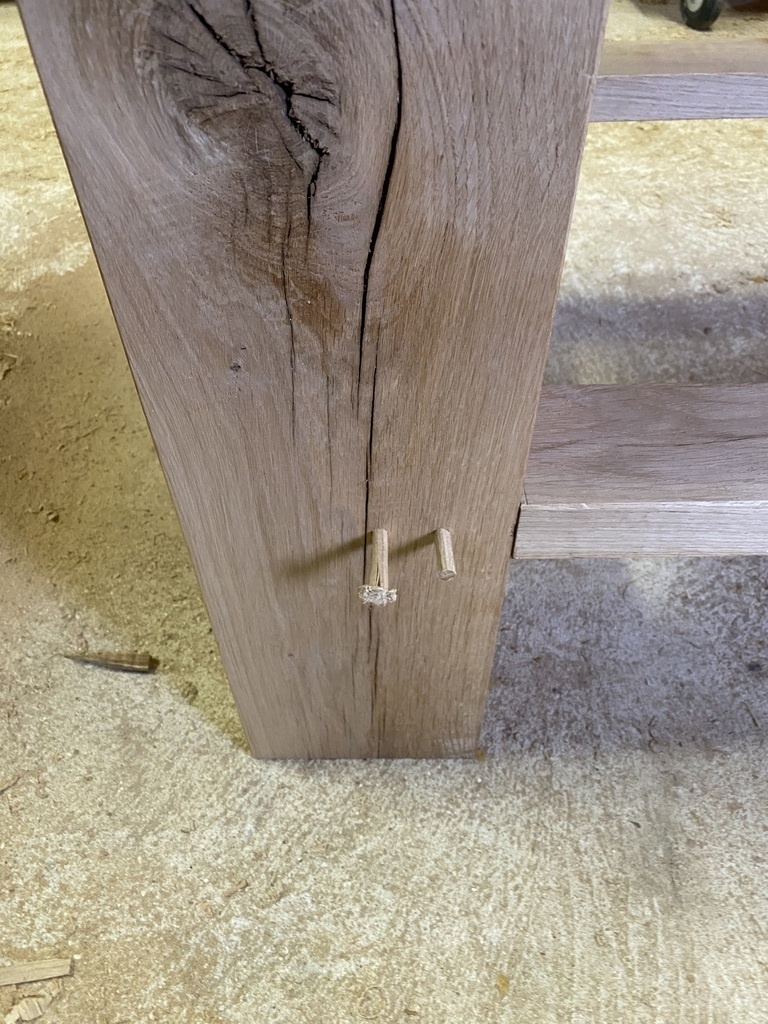

Double chevillage à la tire.
Essai à blanc en fixant les traverses par 16 crayons de papier ! je savais que cette boite de 50 crayons serait utile (clin d'oeil à Julien Hardy).

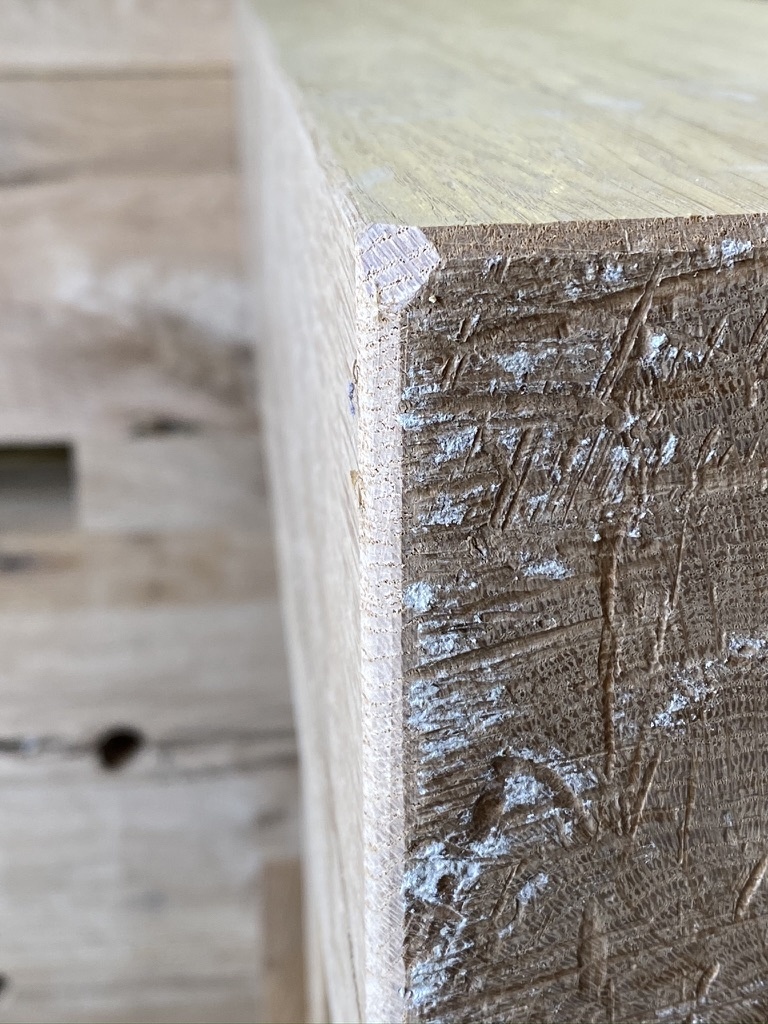

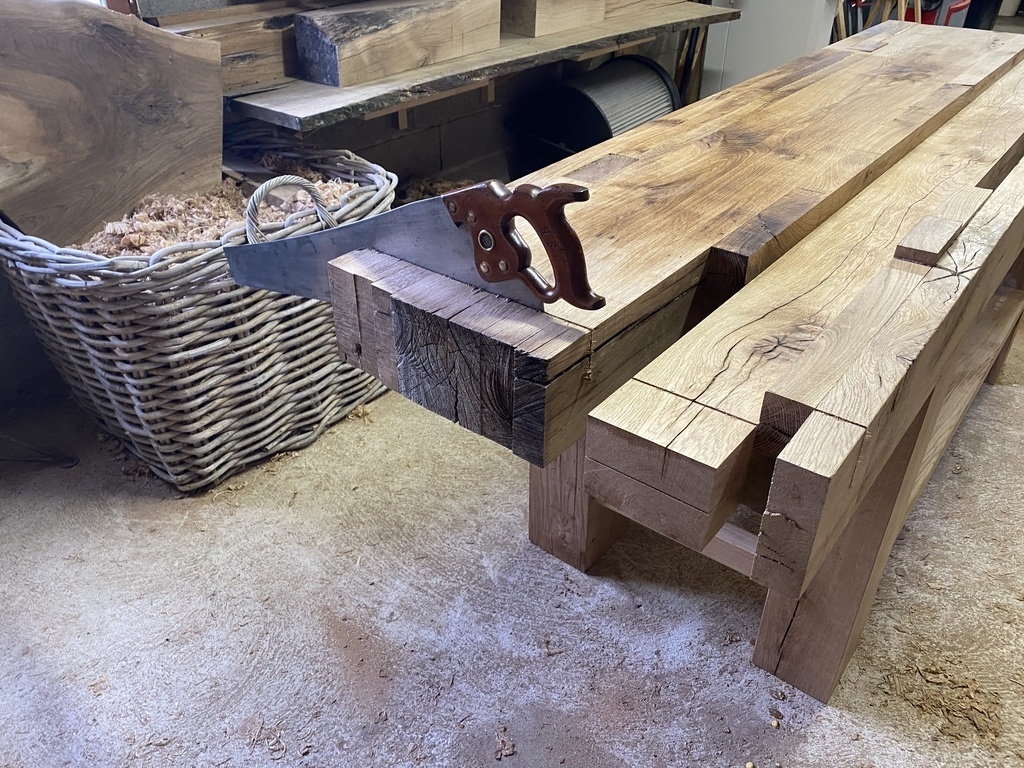

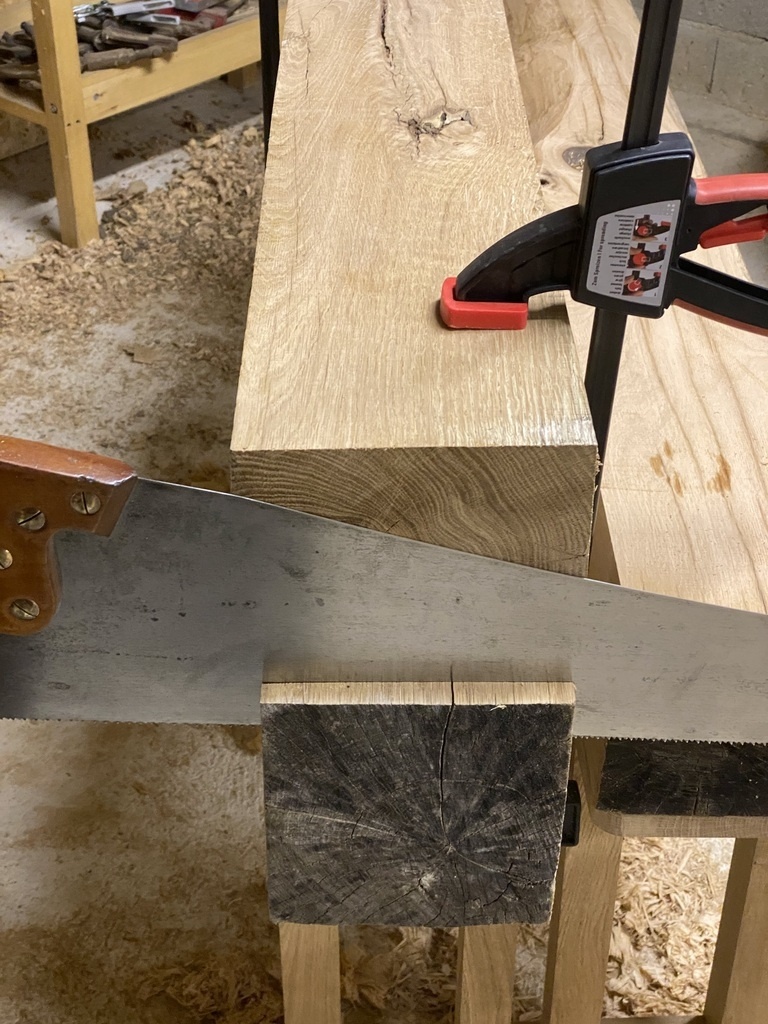

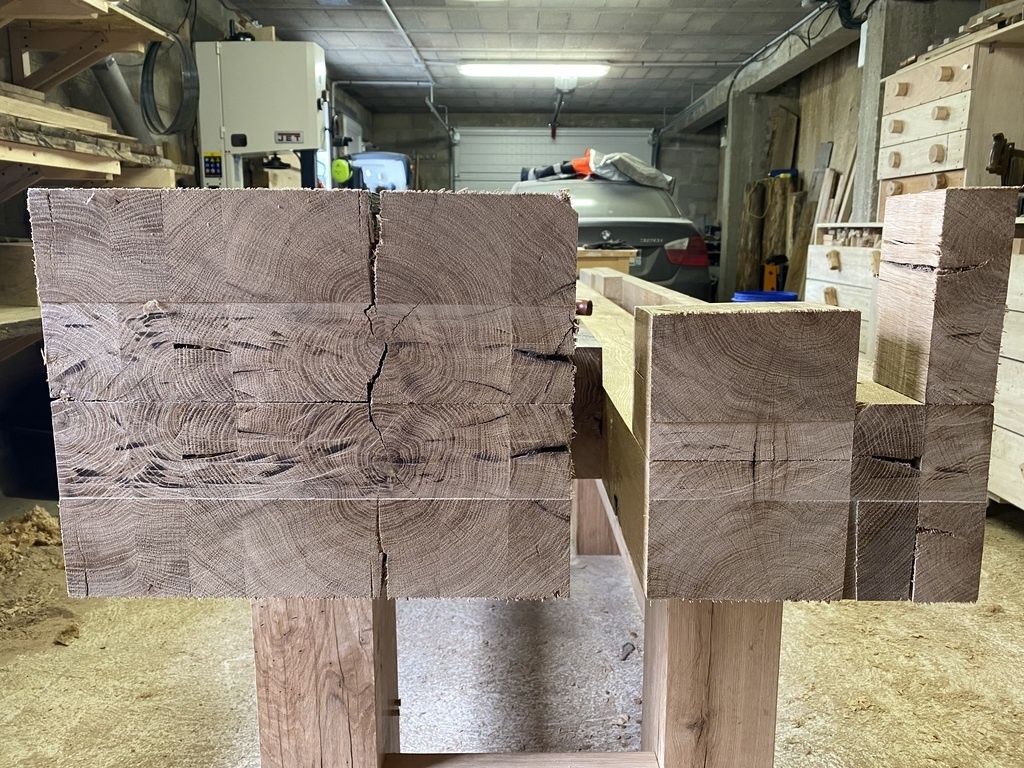

Tronçonnage des extrémités de plateau:
7 passes de scie plongeantes puis scie à main.
Le résultat est vraiment supérieur avec la scie à main pour à peu près le même temps.
La scie plongeante peinait beaucoup dans le coeur très dense.

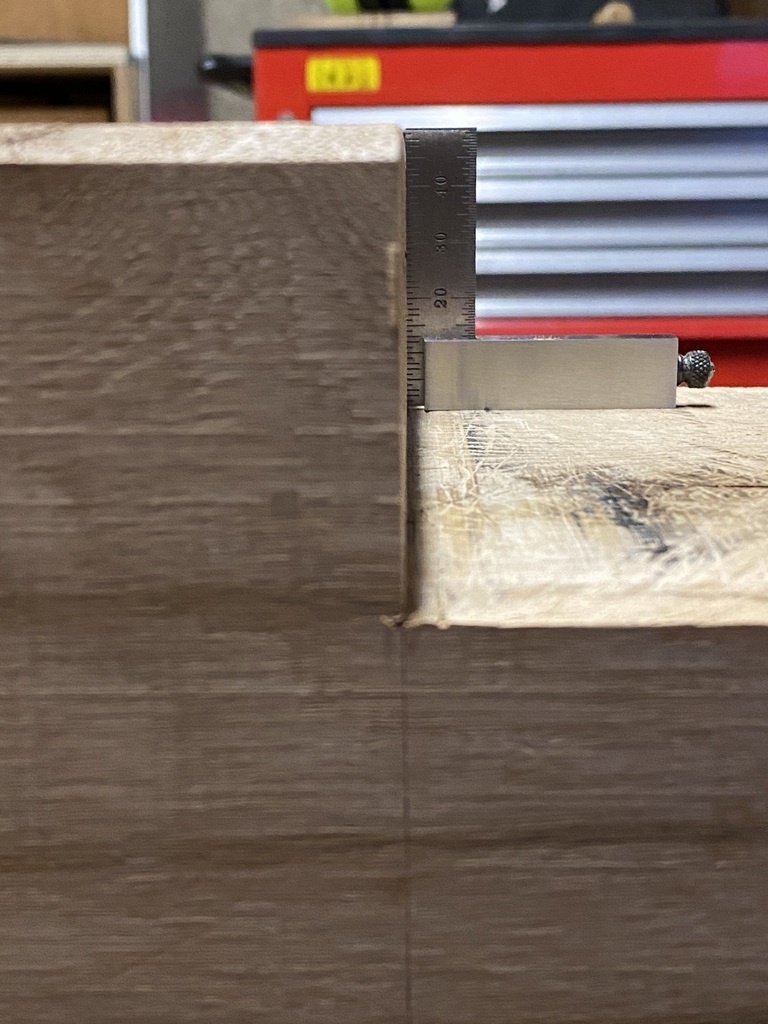

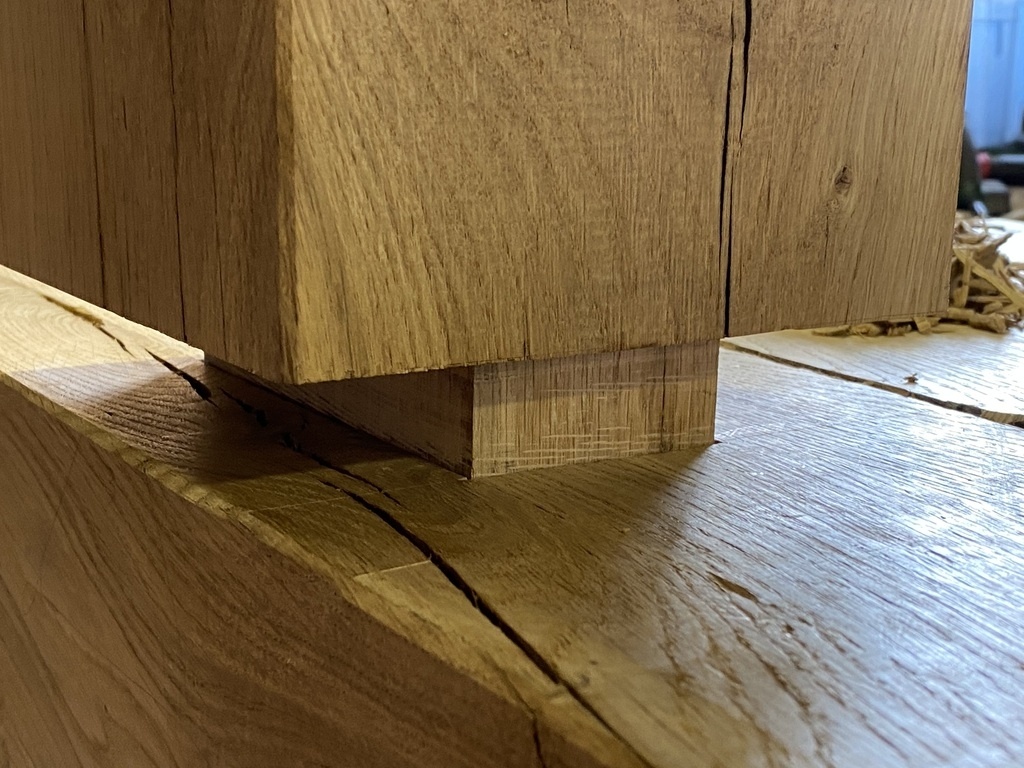

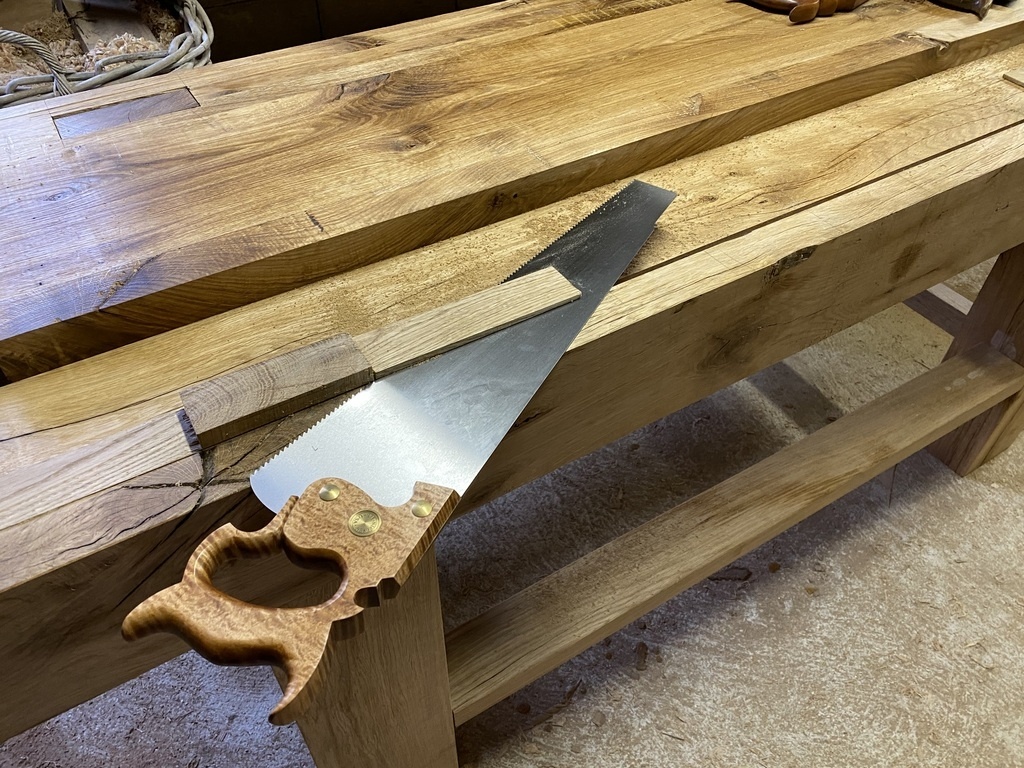

Arrasage des têtes de tenons

Côté opposé à la presse, j'ai laissé un espace entre les deux pieds. Des vis en bois me permettent de serrer des éléments a la verticale, pour positionner un assemblage à blanc, tracer et découper les queues d'arondes, etc. Je serre un morceau de bois pour combler ce trou quand je n'en ai pas besoin.
Je prévois un pas à pas pour la fabrication des vis en bois.

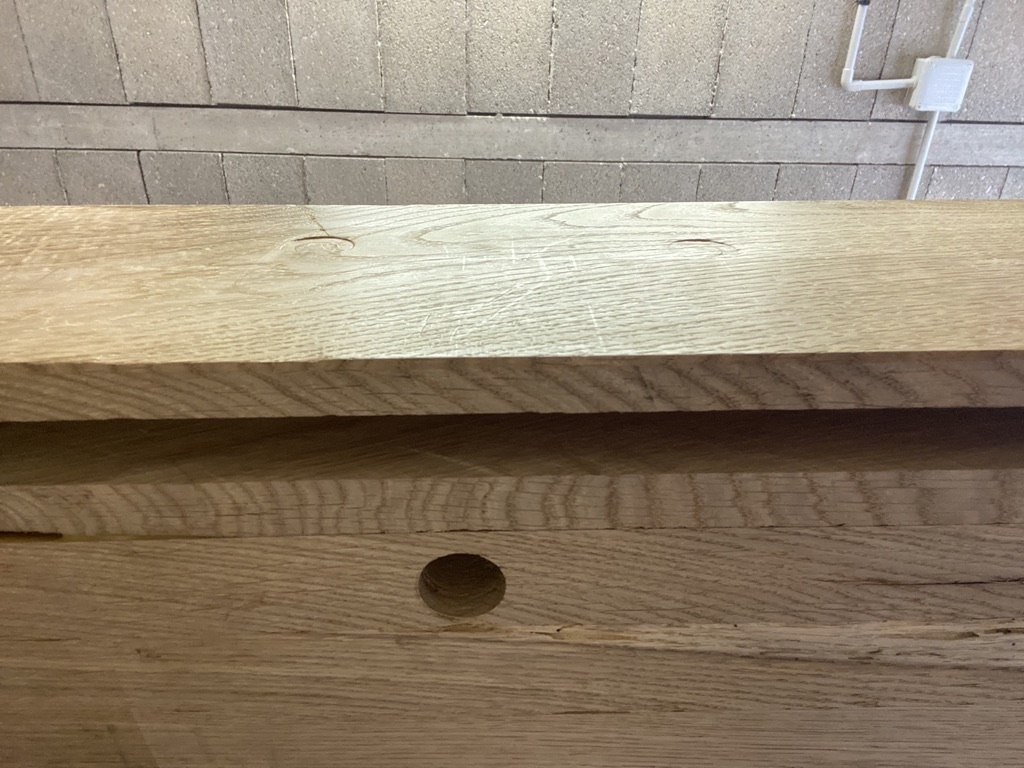

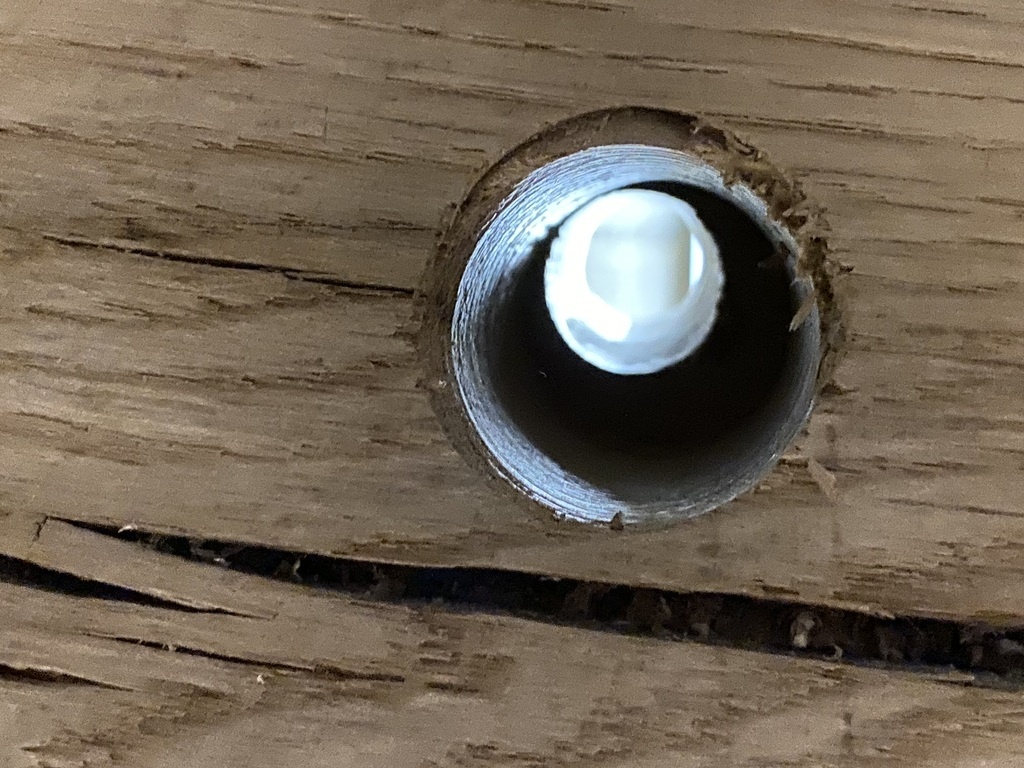

Le plateau faisant 14 cm d'épaisseur, les trous pour les Holdfast ont un diamètre de 35mm en dessous du plateau, sinon ils ne serrent pas. J'avais prévus 28mm mais cela ne suffisait pas... j'ai du repasser à 35mm, d'où un trou excentré 🙄

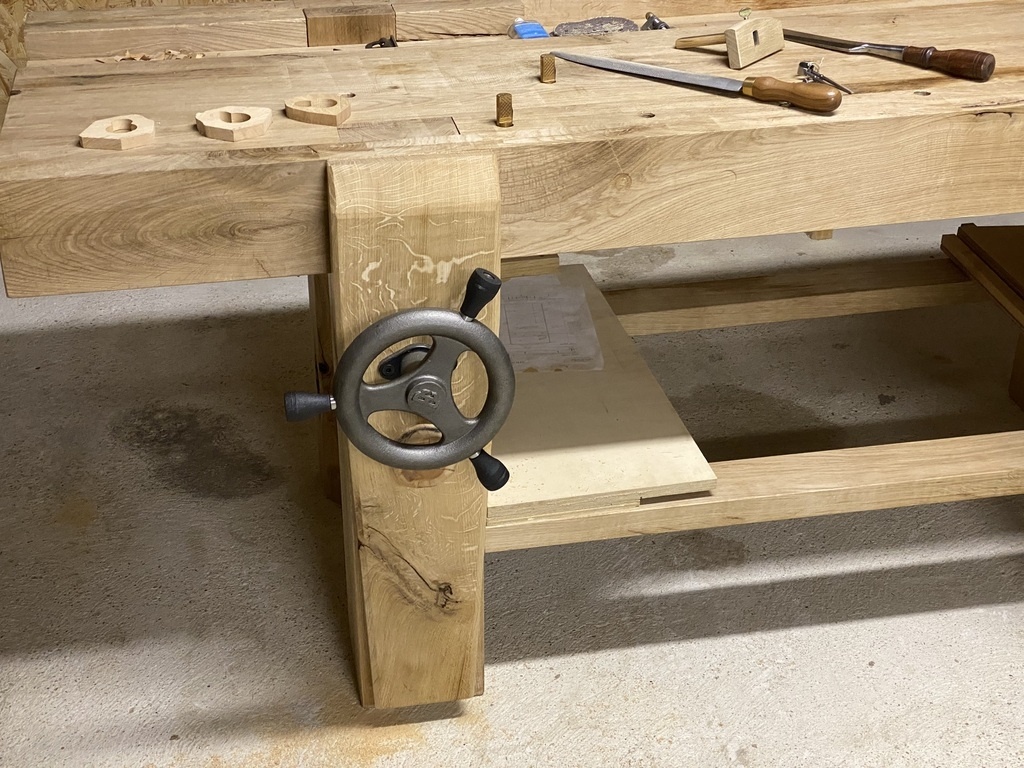

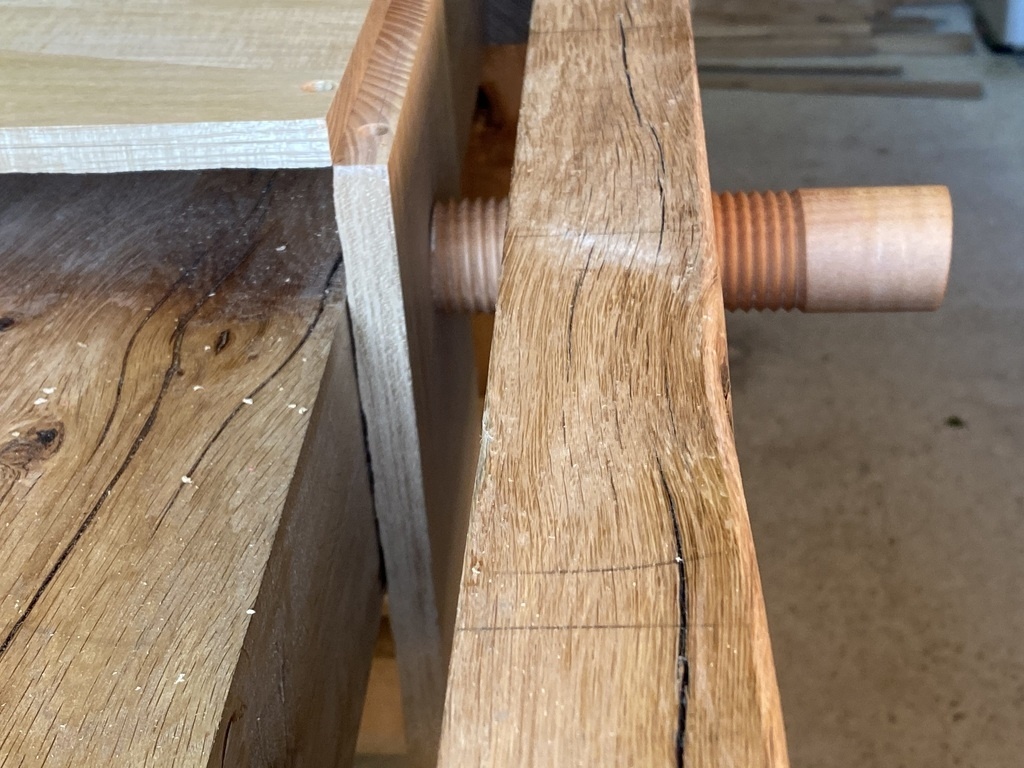

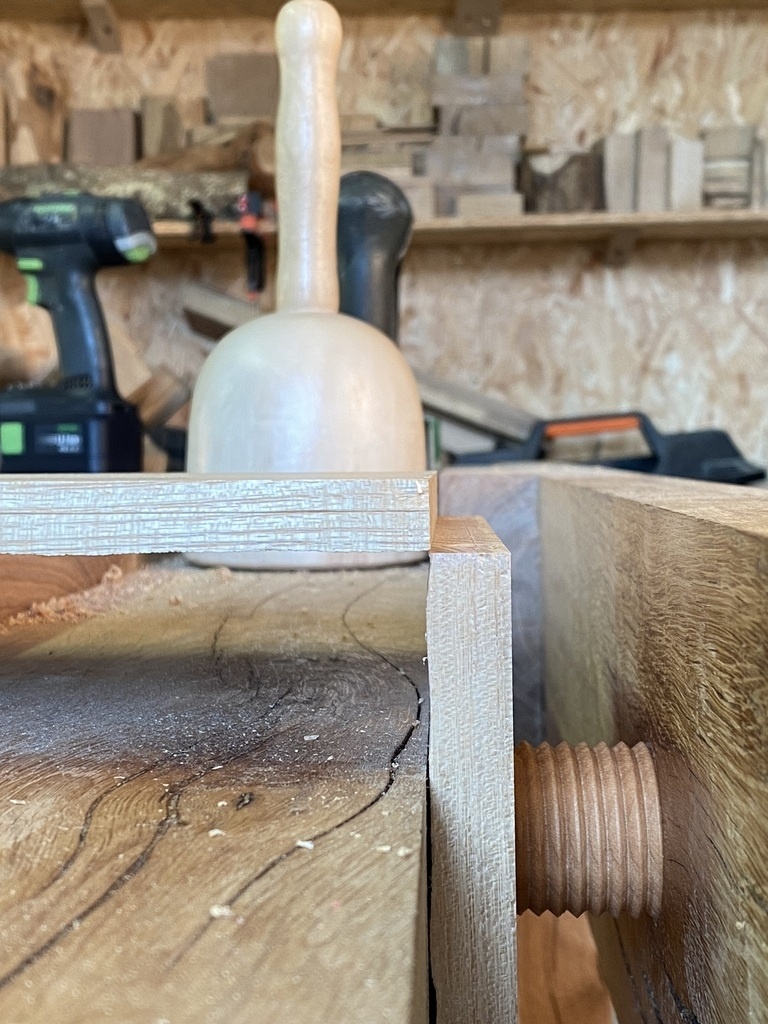

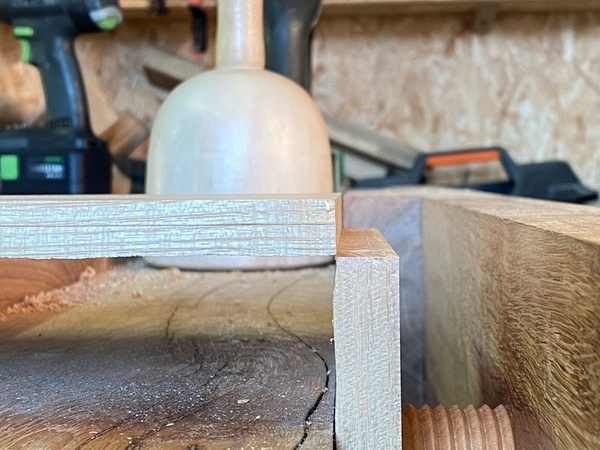

Pour la presse, je pensais utiliser une vis en bois, mais mes essais m'en on dissuadé. J'ai opté pour Benchcraft, les 3 poignées à 120° permettent d'en avoir une vers le haut en permanence, et surtout, je n'ai pas à me baisser autant qu'avec une poignée "classique".

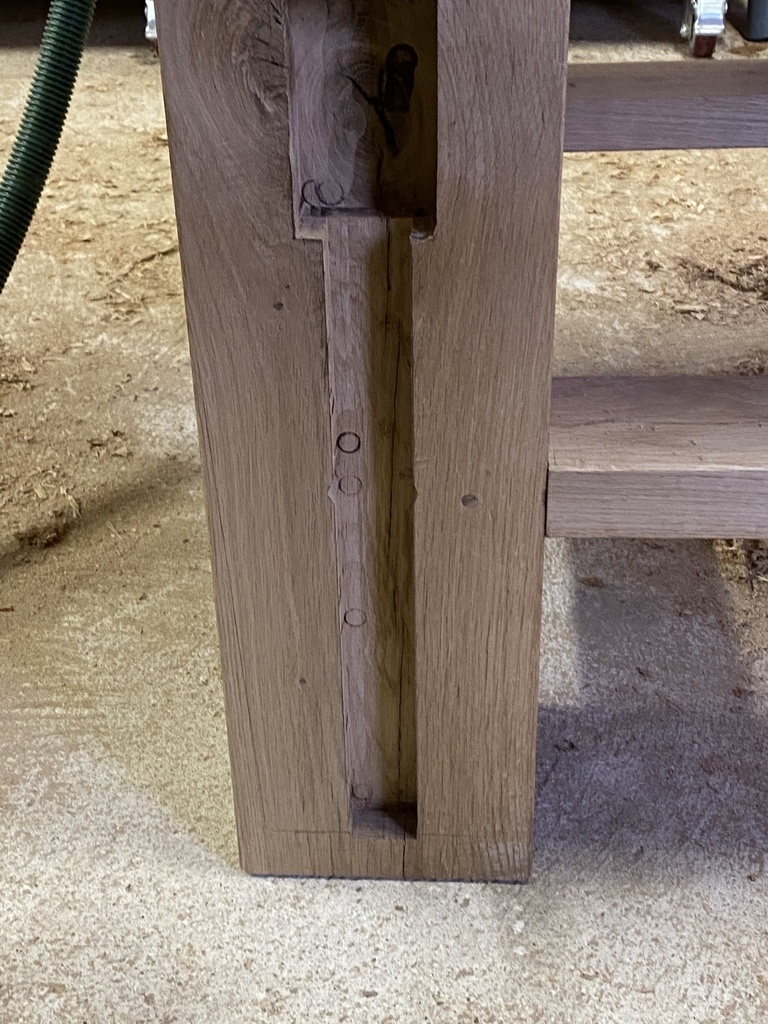

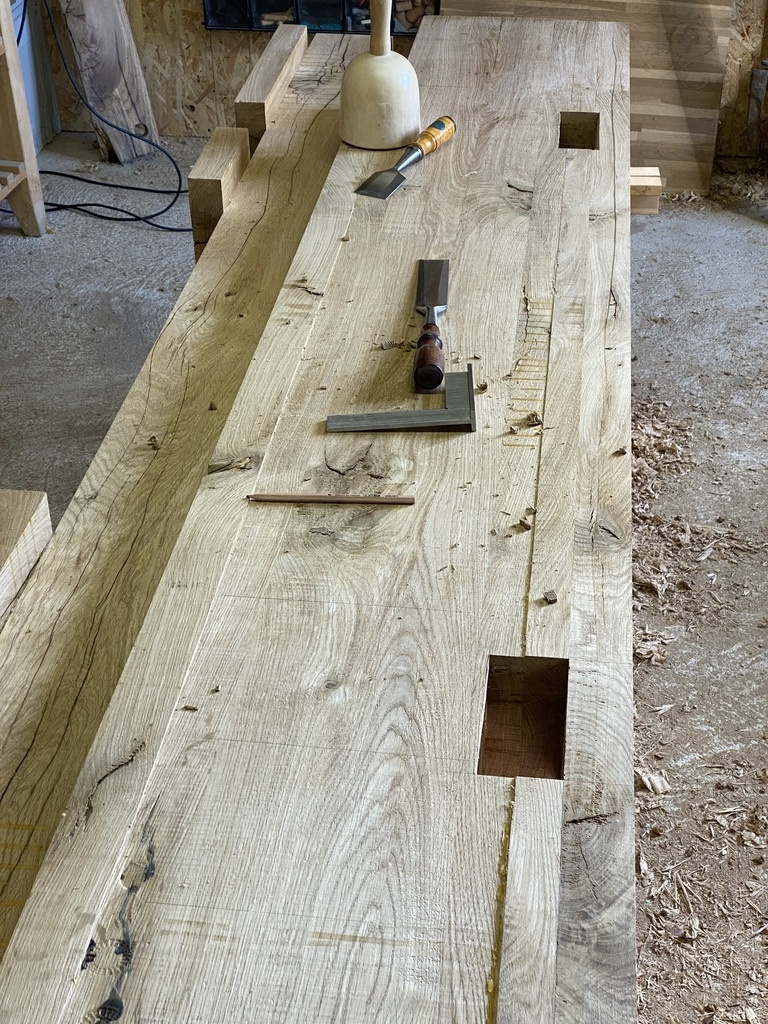

Creusage des mortaises pour la croix "criss cross".

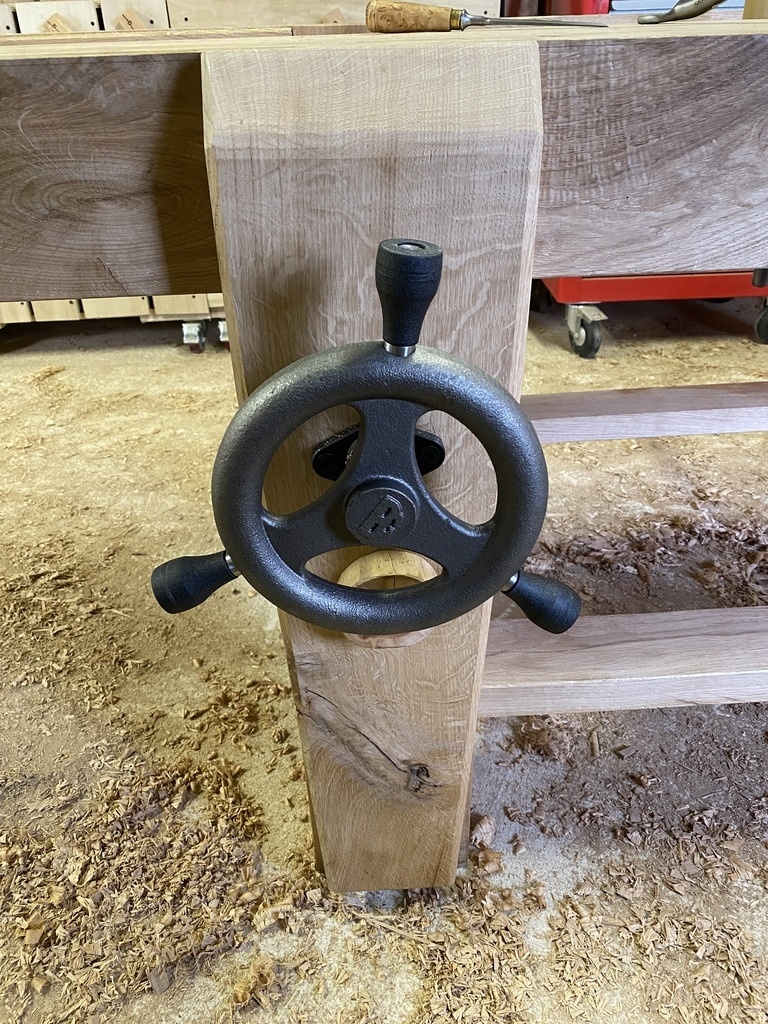

J'ai choisi une presse plutôt fine pour limiter la gêne de celle-ci pendant le travail autour. De fait, les vis de fixation de la quincaillerie aurait dépassé, d'où la présence de la rondelle de Pommier sous la roue ; un clin d'oeil à un amis qui m'a donner ces morceaux de pommier.

Pour le fun:

Volume de copeaux estimé durant la fabrication de l'établis:
2 mètres cubes avec la raboteuse: excellent pour alléger le sol et facilité la pousse des PDT et carotte !
1 mètre cube non tassé au rabot à main.

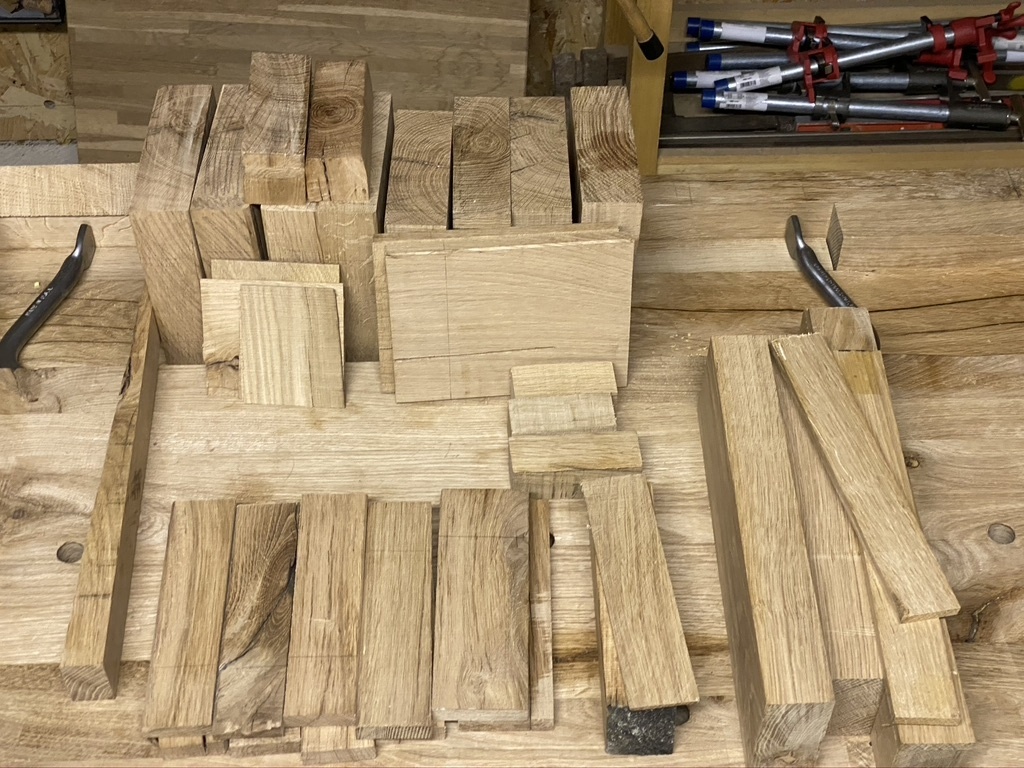

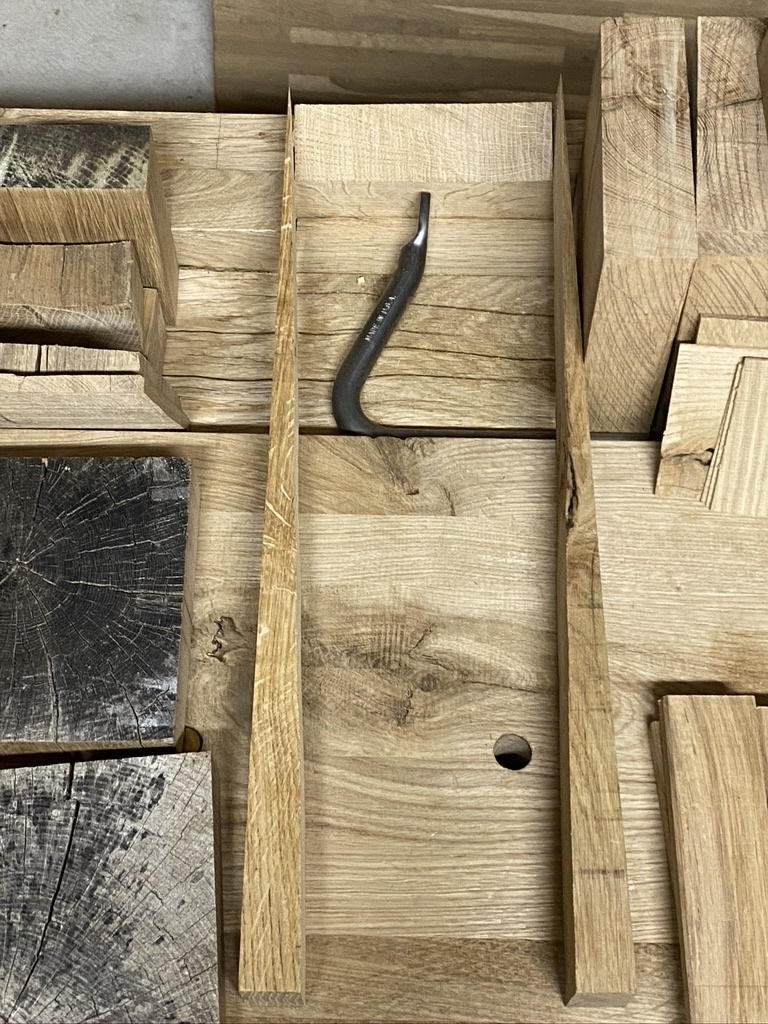

3 photos avec:

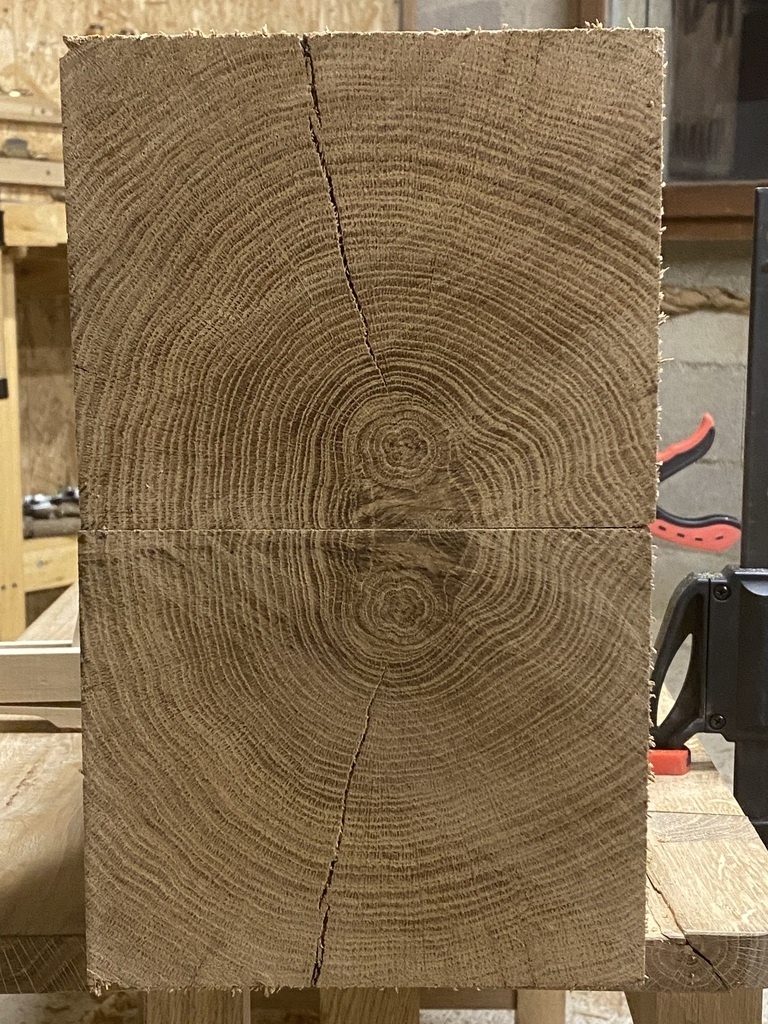

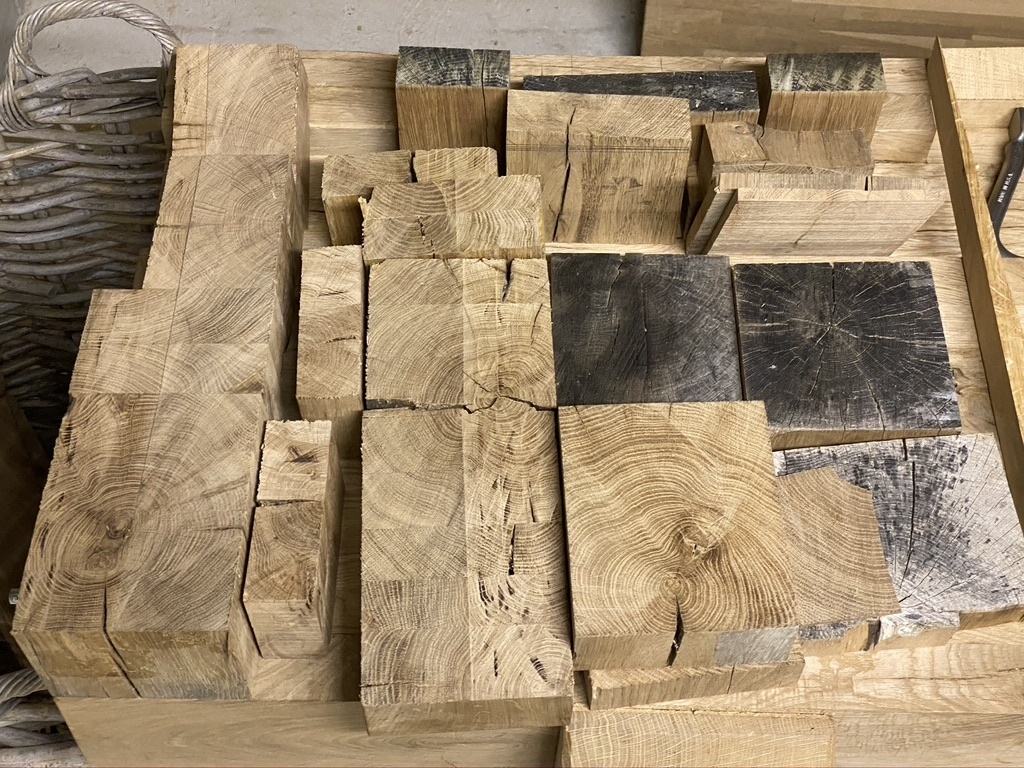

_les extrémités des pieds et du plateaux
_les joues de tenons des pieds et traverses
_Les éléments découpés du façonnage de la presse.

Mis à jour

Publications associées


1 retour d'expérience

Le Bois par les Sens
Erreurs / remarques tirés des commentaires et de mes observations

Un retour d'expérience lapidaire ✍

Traverses longues à plat et non sur champ = faible résistance à la torsion

Chevilles des tenons/mortaises alignées, fragilise les tenons et mortaises = devraient être décalées

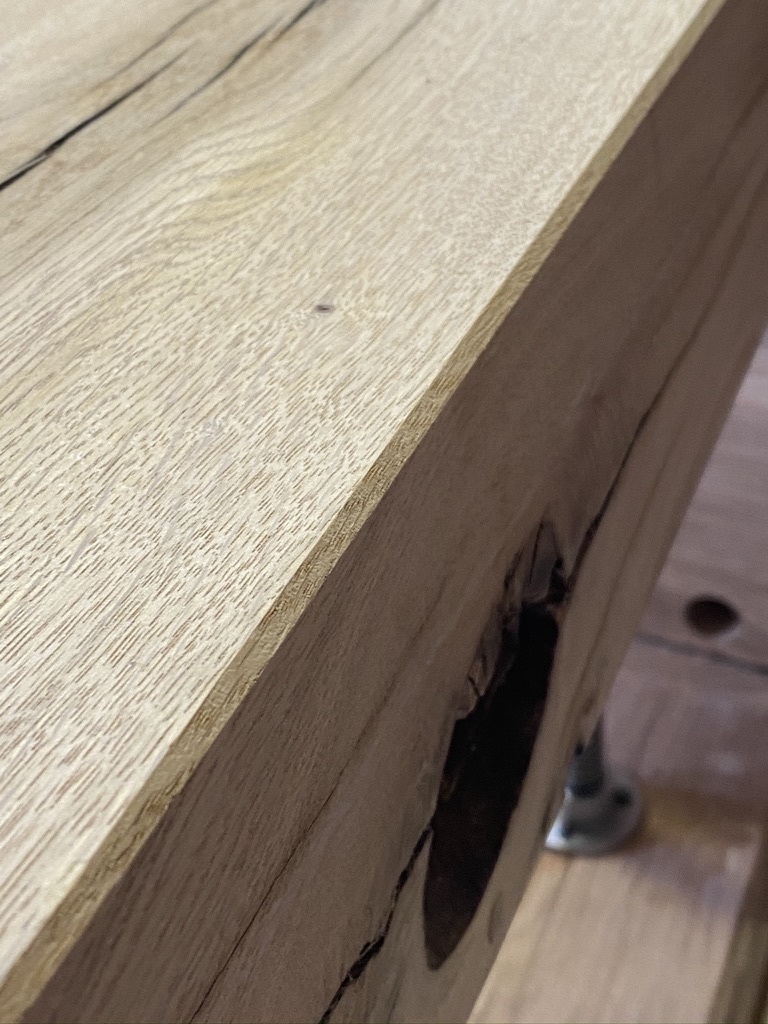

Mauvais dégauchissage à certains endroits

J'aurais du contre-coller (?) les planches pour équilibrer les déformations.

Le plateau faisant 14cm d'épaisseur, les valets n'ont pas assez d'espace pour s'incliner. J'ai percer des trous de 28mm sur 5cm de profondeur par en dessous pour aider = insuffisant. J'ai percer en 35mm de diamètre sur 7cm de profondeur.

Mâchoire de la presse pas assez larges (20cm).
