Mon établi Roubo hybride


Voilà il est enfin terminé… Le chantier a commencé il y a deux ans, la durée du travail effectif est inconnue... Je suis un amateur qui dispose d’un peu de temps pour de la menuiserie surtout depuis la fin de mon activité professionnelle l’année dernière… et le confinement qui a dernièrement dopé le rendement.

Les bases sont celles du plan de Guido Henn sur Fine-tools. Cela reste un Roubo, mais hybride avec une presse avant horizontale et une presse de bout, les deux provenant de chez Lie Nielsen. En potassant différents ouvrages sur le sujet (Christopher Schwarz, Scott Landis, et quelques autres), j’ai choisi cette option qui correspond à mes besoins, à mon espace du moment et à mes contraintes.

Le blog de Sébastien Gros (T2 Woodworks) m’a aidé notamment en raison des contraintes d’environnement de Sébastien qui sont un peu semblables aux miennes. J’habite la région parisienne dans un duplex d’une petite copropriété où en accord avec mes deux voisins et un peu d’isolation phonique je peux utiliser quelques outils électroportatifs et semi stationnaires sans abuser. Donc pas question de dégau-rabot, de scie à format ou autre scie à ruban, mais une pièce dédiée un peu fourre-tout et un espace de stockage qui sert aussi pour le débit de grosses pièces dans une ancienne loge de concierge.
Les outils : scie circulaire adaptable sur table, défonceuse avec la même option, perceuses dont une à colonne, un rabot électrique, une domino et une ponceuse. Et évidemment des outils à main et un aspirateur un peu performant.

Voilà pour le cadre général.

Le bois provient de deux sources : le Bon coin pour une vingtaine bastings de hêtre de 1,5 m de section de 90 mm sur 70 mm, tirés de palettes de transport et donc très torturés mais à 0,50 € pièce. Le BC toujours pour deux plateaux de hêtre de 35 mm en lamellés collées sur toute leur longueur de 1,81 m sur 1 m de large. Le propriétaire menuisier s’en séparait pour 170 €. L’autre source est une scierie de la région parisienne pour les éléments du plancher et de la règle : 100 € environ. Le plus onéreux a été les deux presses LN achetées chez Auriou.

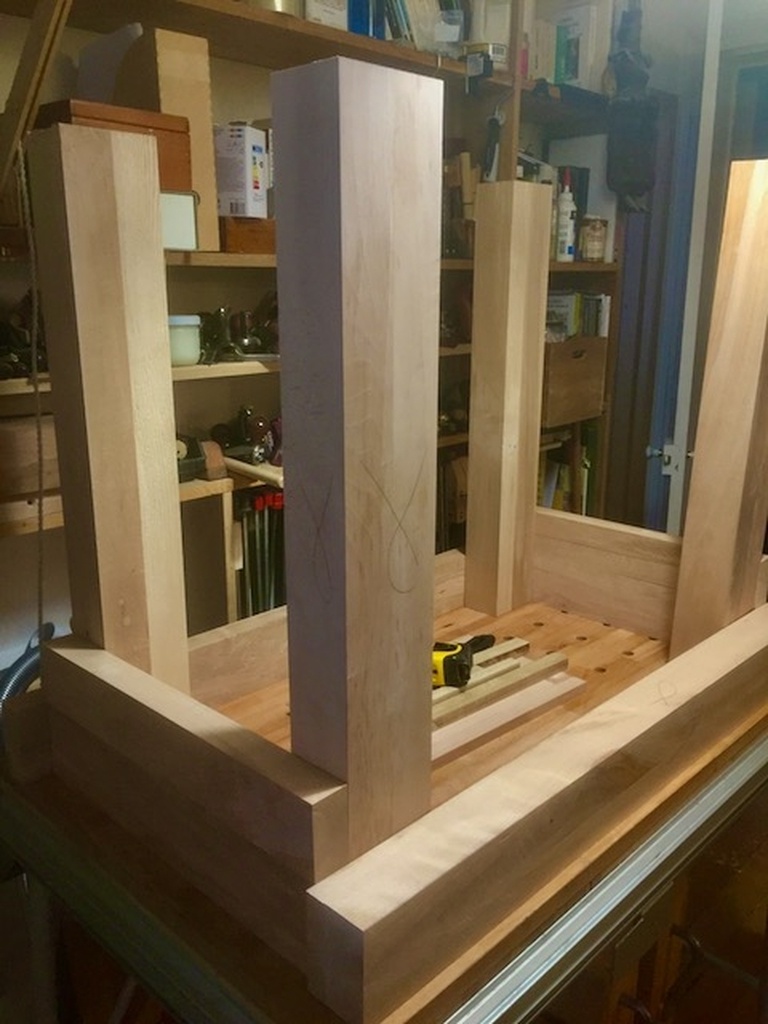

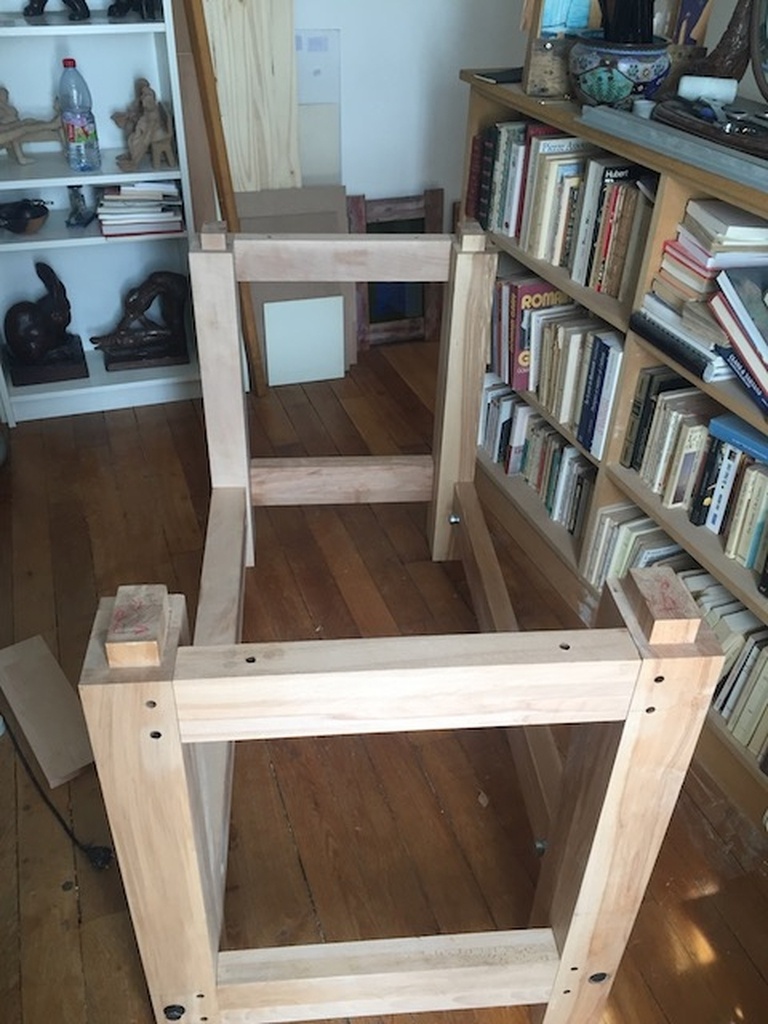

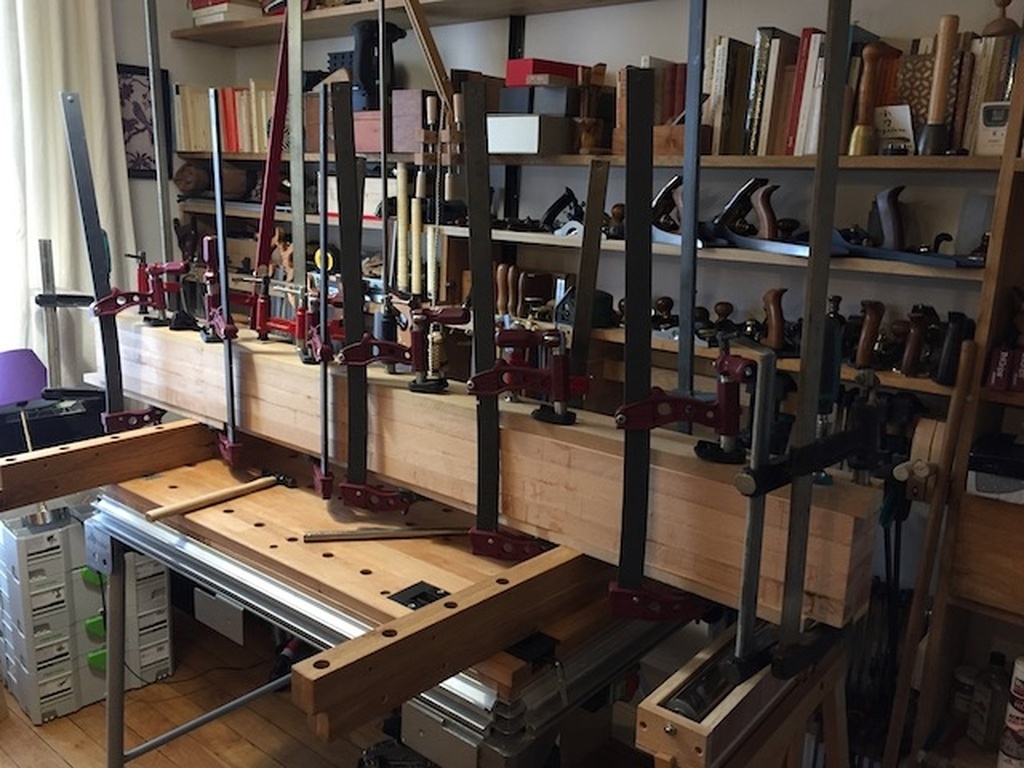

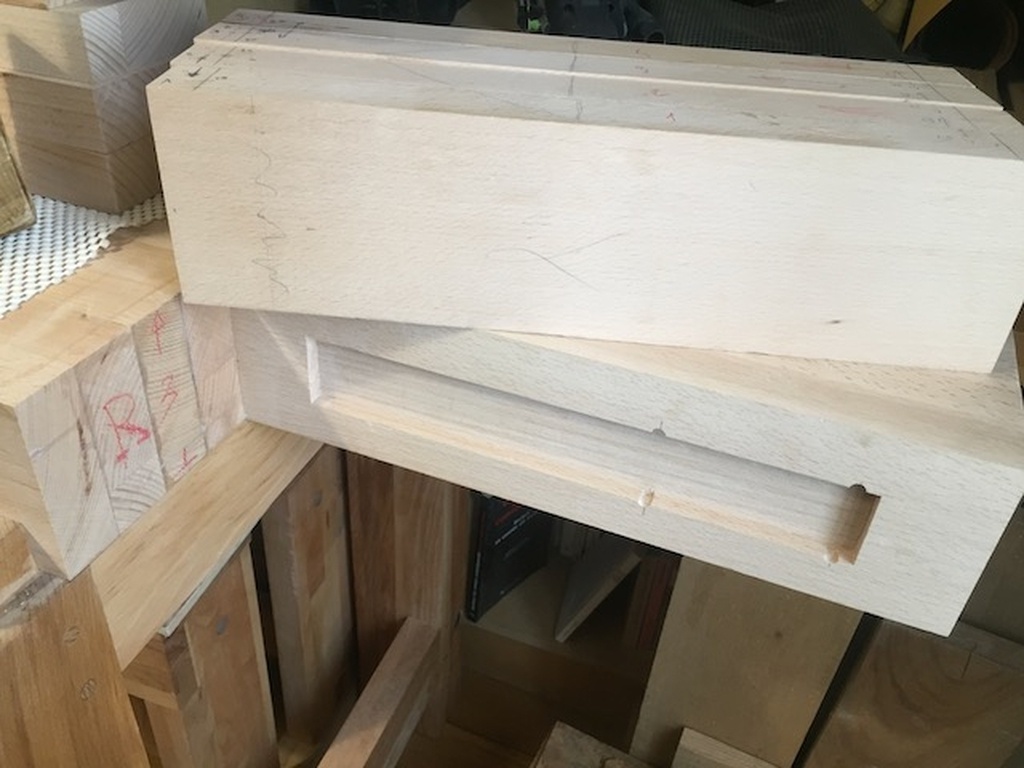

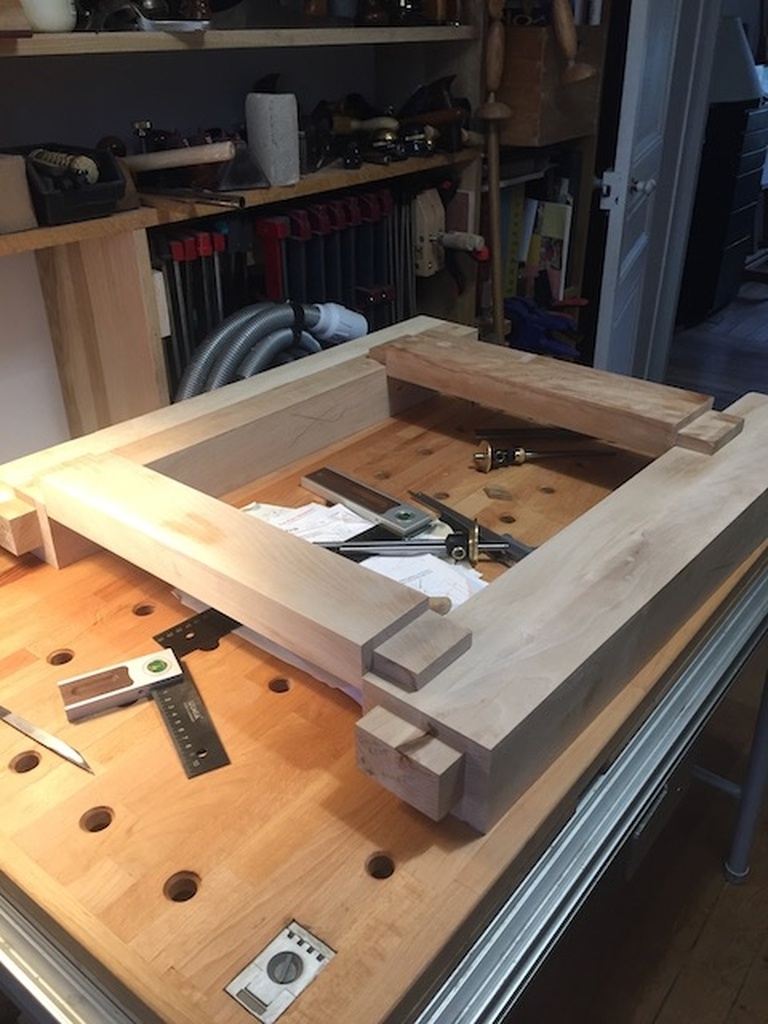

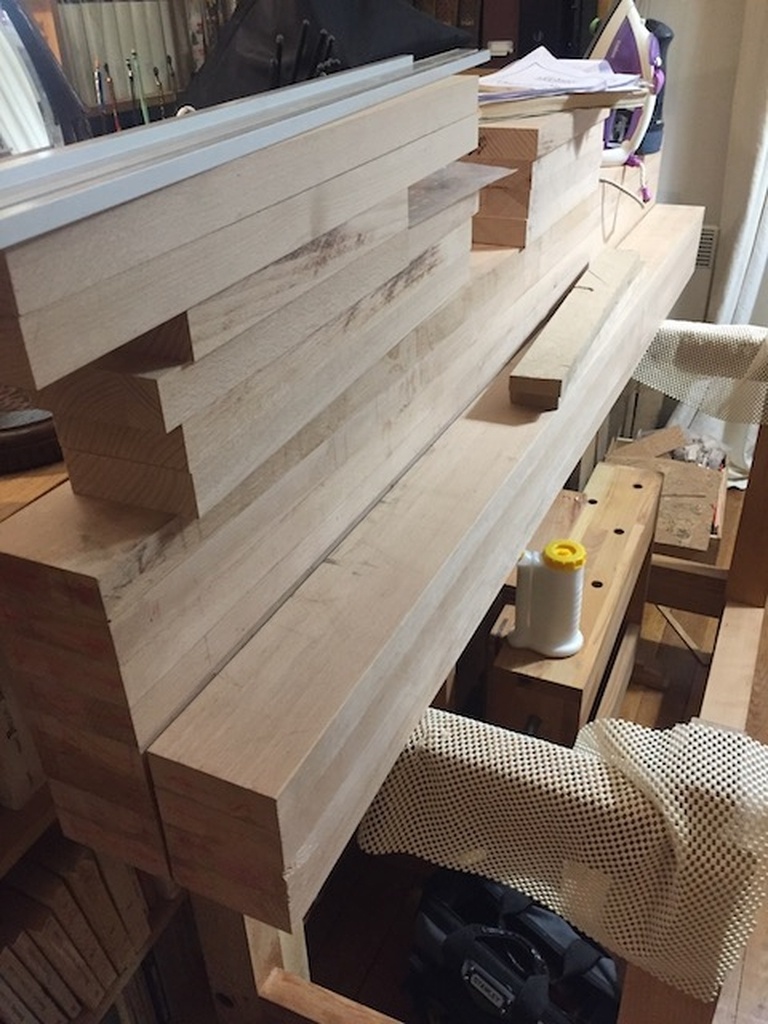

Le corroyage des éléments du piètement a été réalisé essentiellement avec des rabots à main (dégrossissage au rabot électrique), les deux demi plateaux de l’établi sont des tranches collées de 11 cm provenant des deux plateaux. Du lamellé-collé recomposé en fait calé au domino.

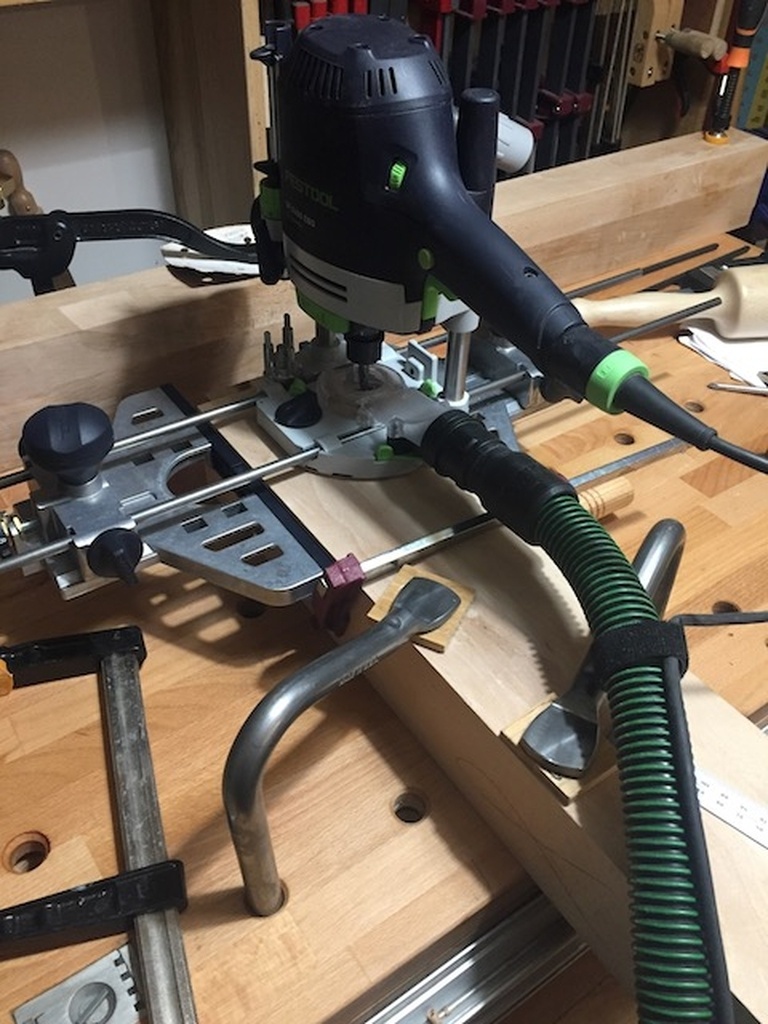

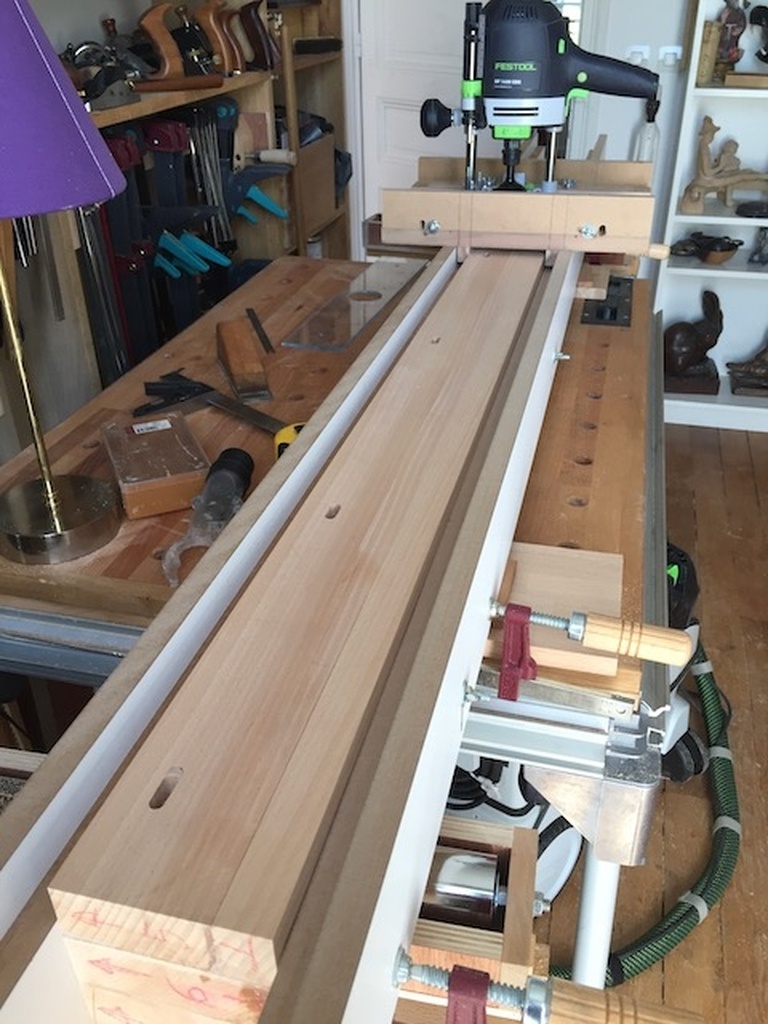

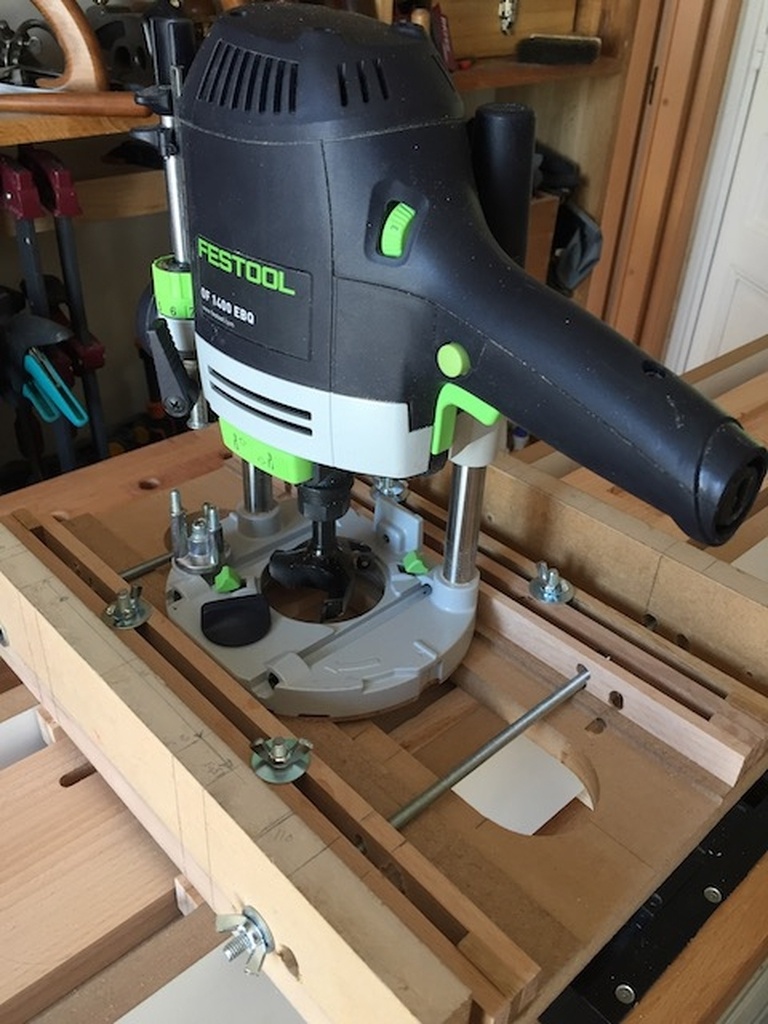

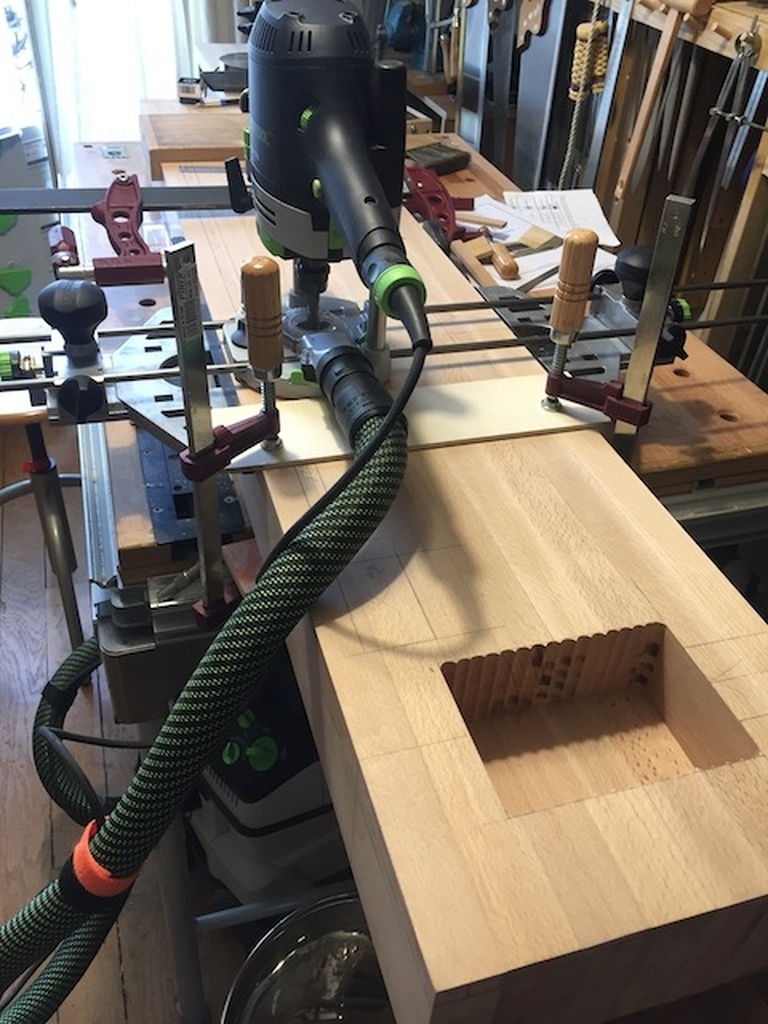

Le rabotage des demi-plateaux et le rabotage final (outre le rabot à main) sont faits à la défonceuse avec un chariot bricolé et sur 2 rails maison en médium. Ce que je déconseille, le médium restant souple, les erreurs de niveau sont vite arrivées.

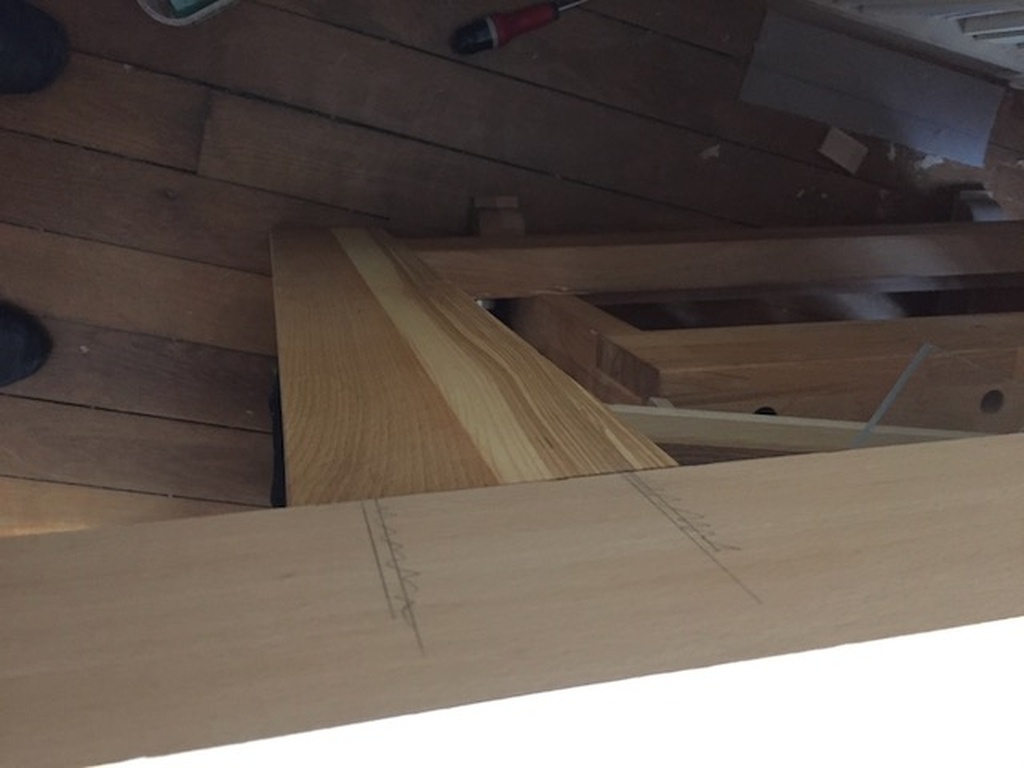

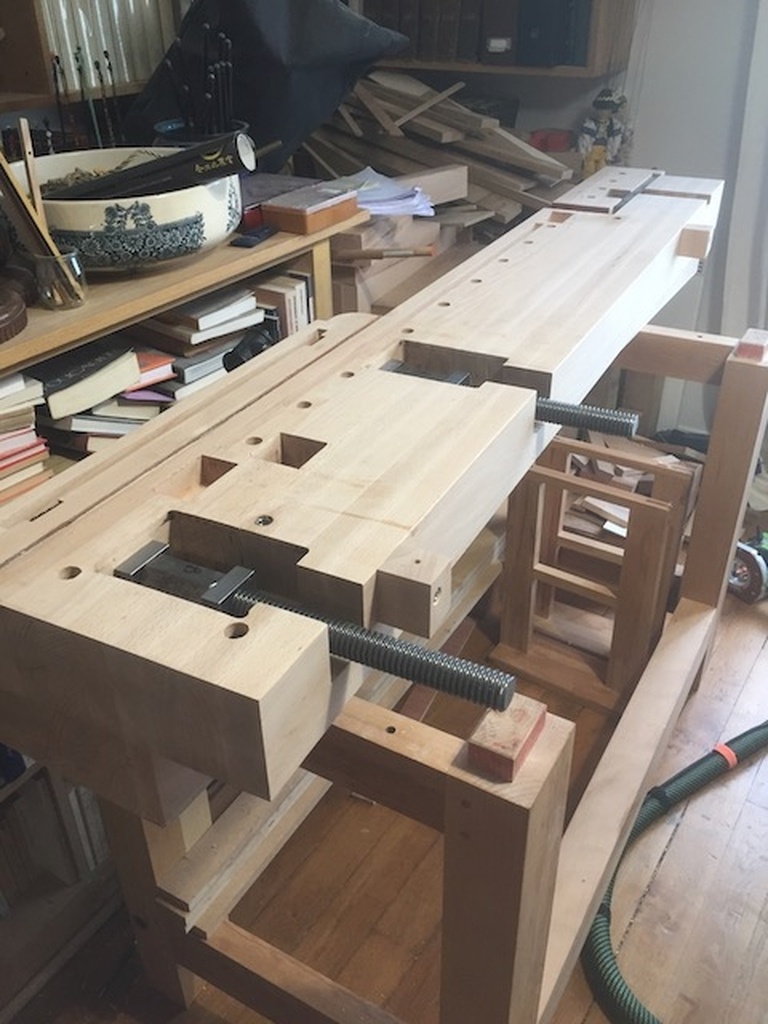

La presse frontale à chaîne dont le mécanisme est ajusté sous le plateau m’a demandé pas mal d’usinage et de réglages fastidieux. D’autant que j’ai dû adapter la chaîne pour ma longueur de presse (non standard) et de ce fait l’écartement des deux vis avec une précision au ½ mm. Le percement des passages de ces dernières doit être aussi rigoureusement d’équerre.

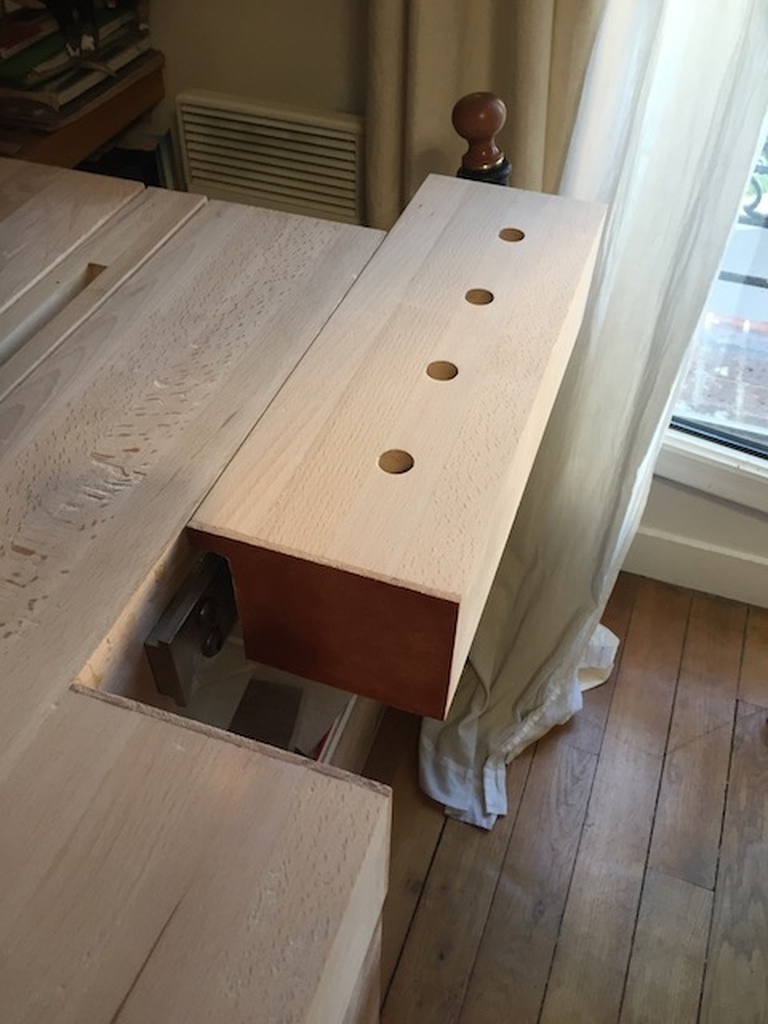

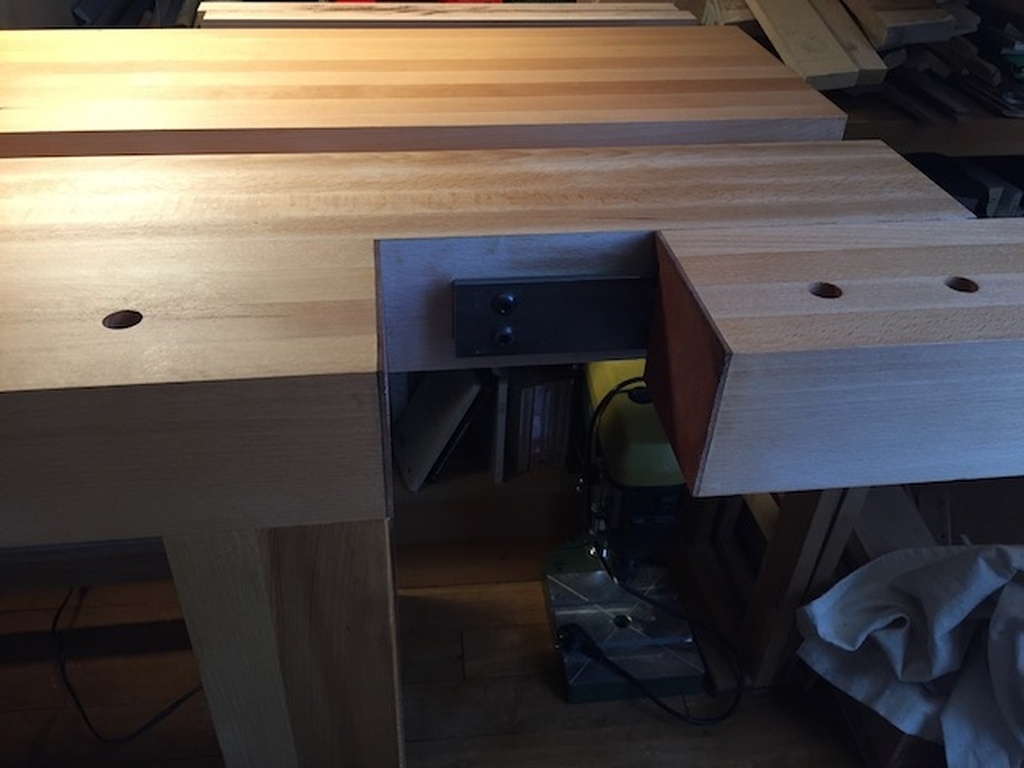

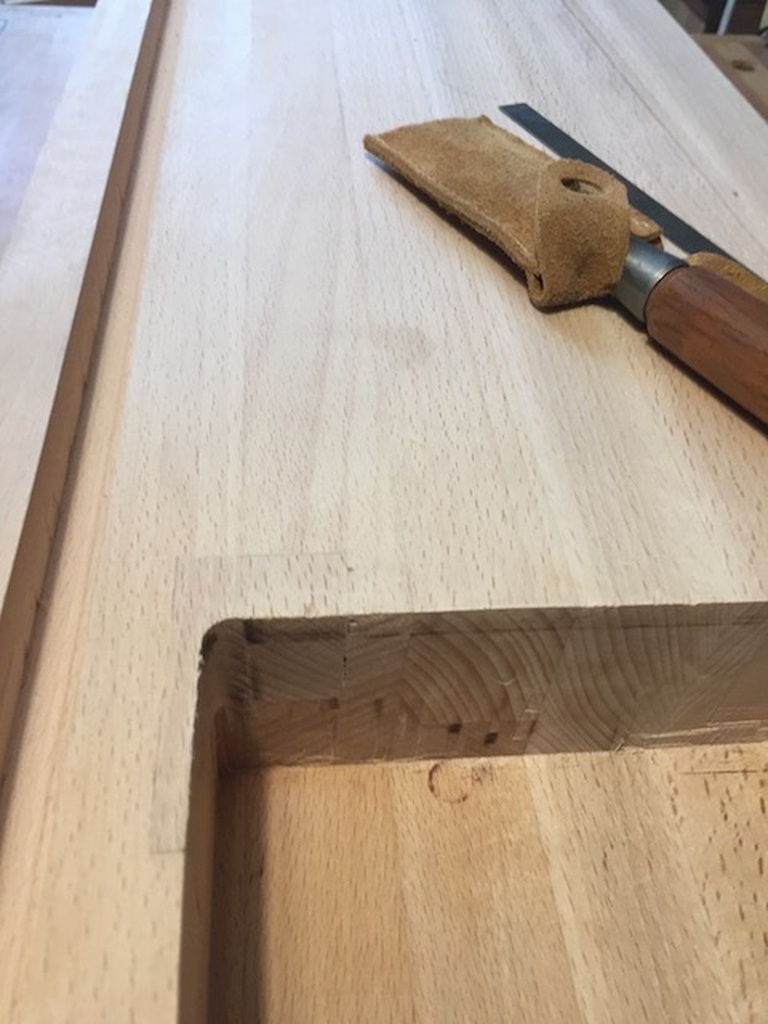

La presse de bout ne présente pas de difficulté ni à usiner ni à monter si on suit les instructions Lie Nielsen. C’est valable pour les deux presses pour ceux qui seraient tentés. Tout est en mesures impériales. D’où l’achat d’un kit de montage (30€ chez Dictum) et de 3 mèches forstner (60€ chez Fine tools) aux diamètres ad ’hoc pour le passage des colliers et autres roulements.

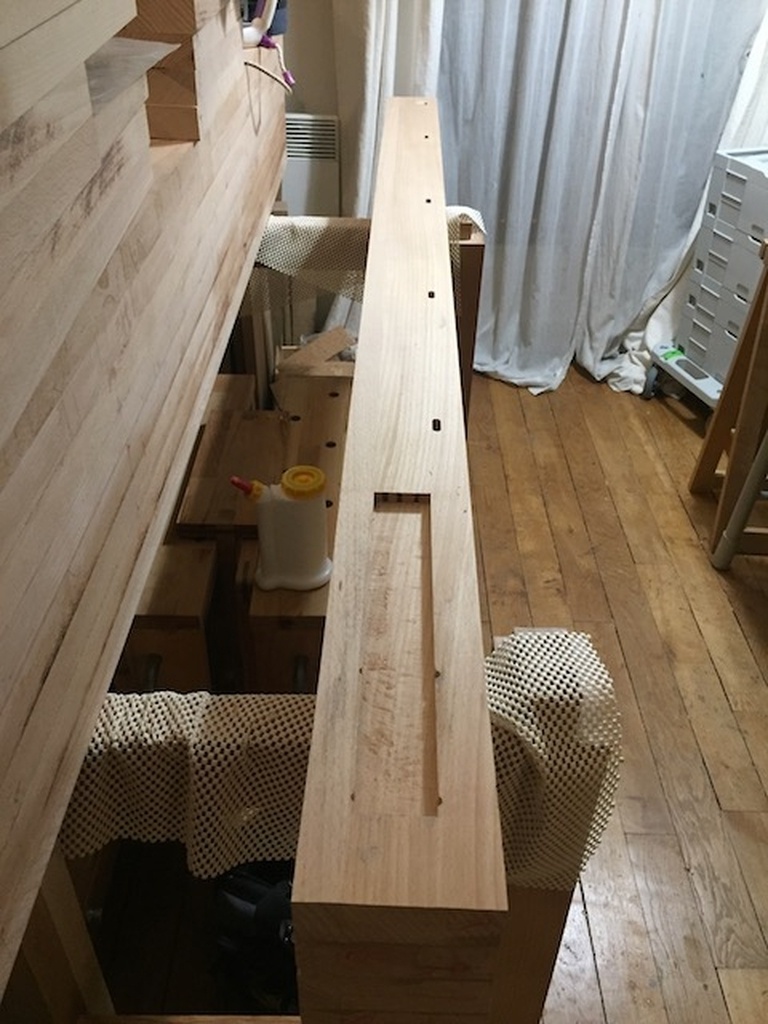

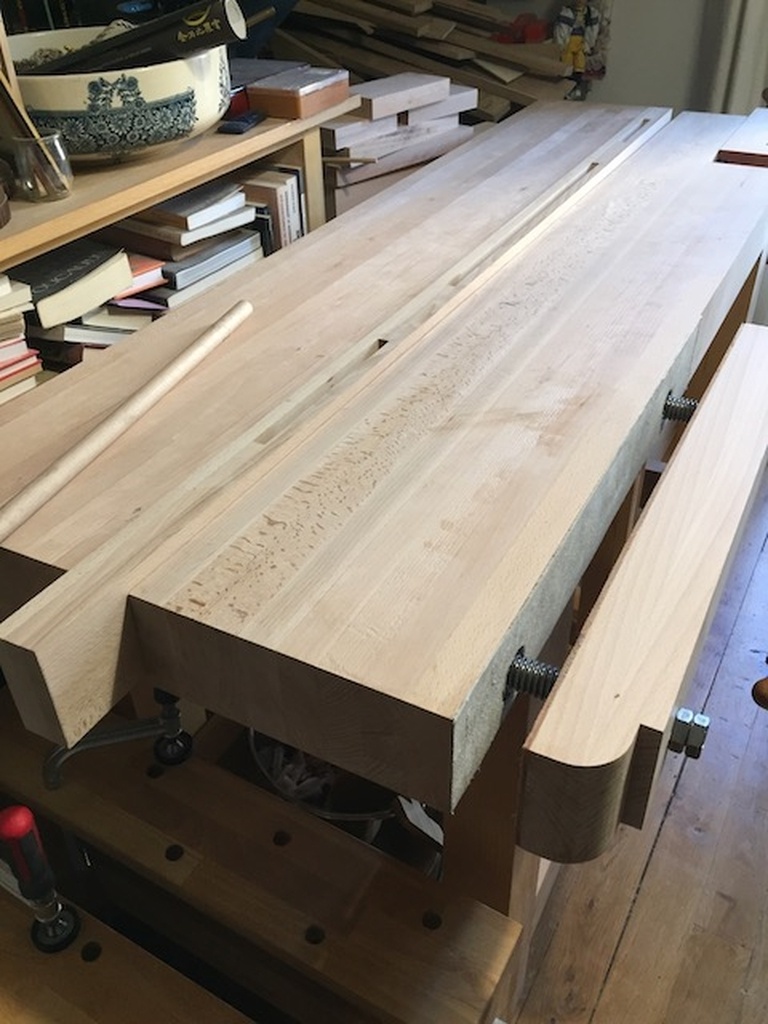

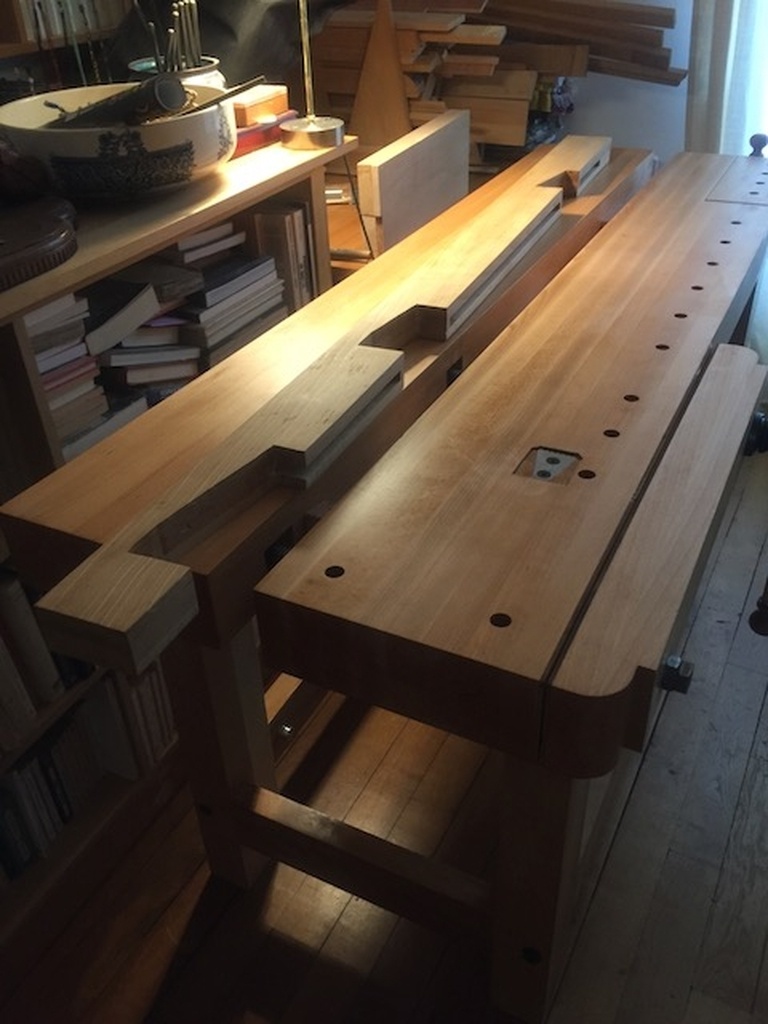

Le niveau de la règle centrale est réglable (idée de Samuel Mamias) avec deux cales sur les montants et une découpe angulaire avec des enjambements pour les deux vis de la presse frontale.

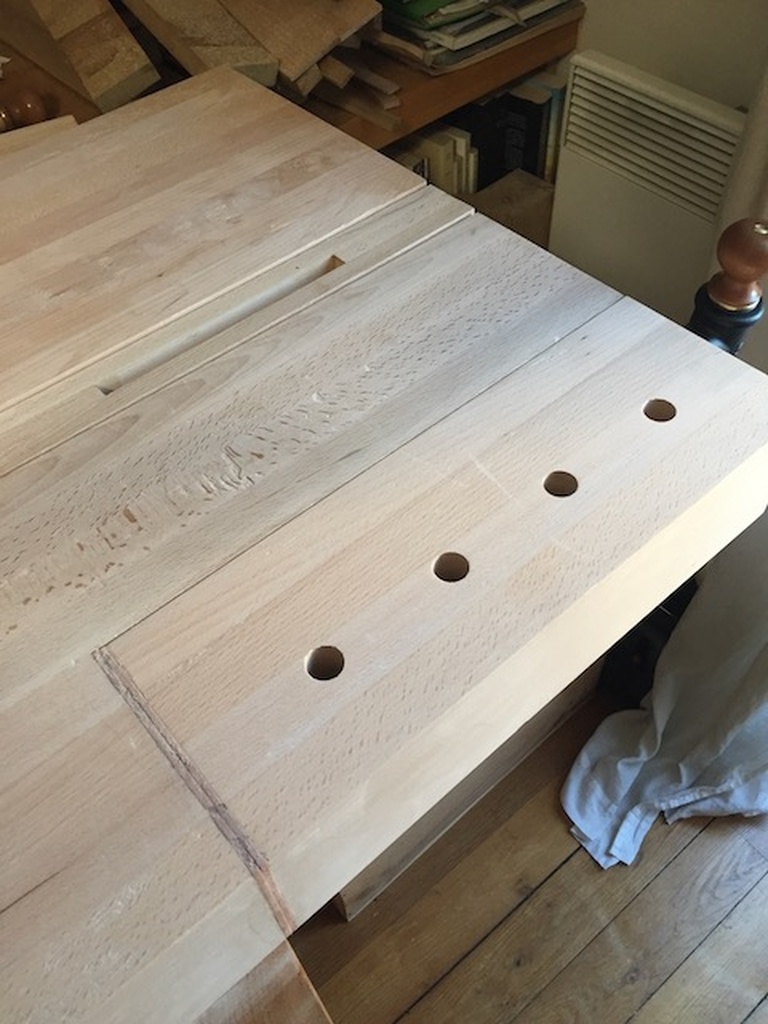

Le percement des dogs (19 mm ¾ de pouce) est fait avec une mèche forstner (avec un embout de prolongation) à la perceuse à colonne dont la base est retournée posée sur le plateau avec deux serre-joints.

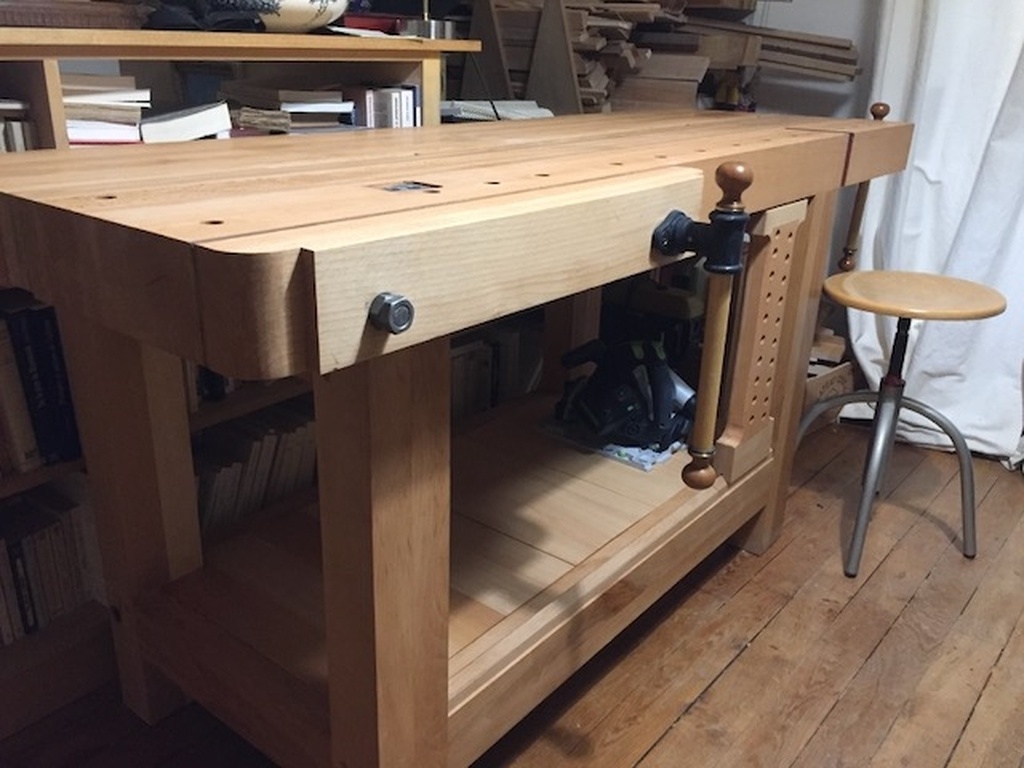

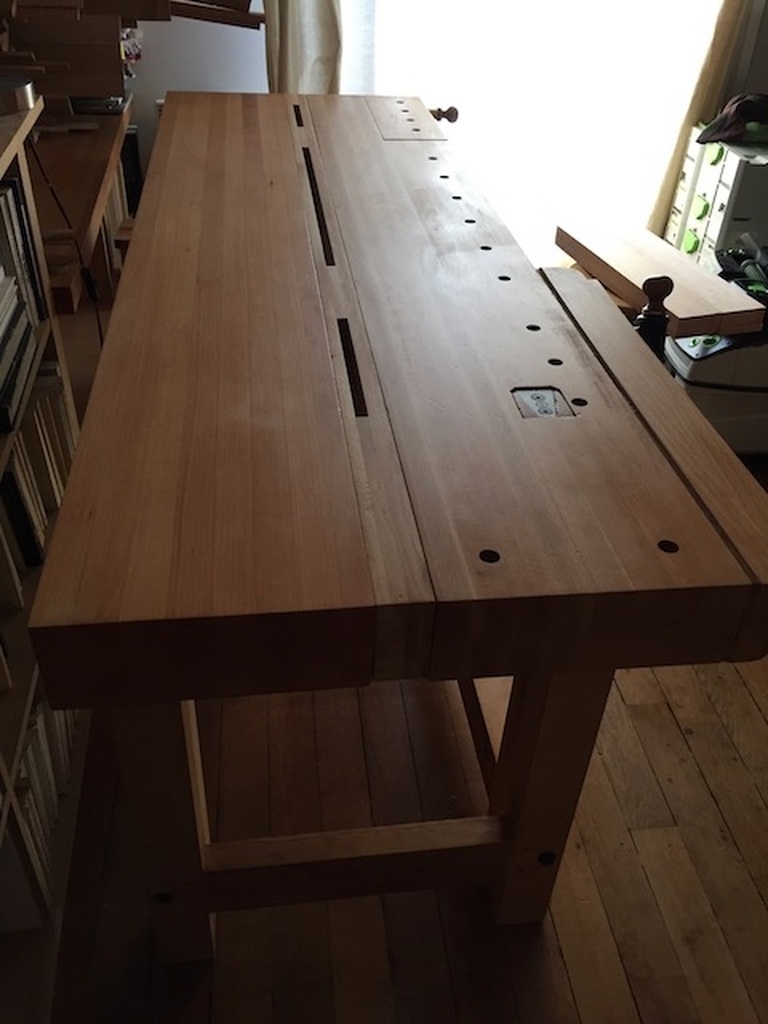

Les dimensions du bestiau : 181 cm sur 60,5 cm. L’épaisseur du plateau : 10,5 cm après rabotage, hauteur 88 cm. Les pieds sont de section 120 mm sur 80 mm (130 X 90 sur le plan de Guido Henn) mais du fait de la contrainte de mes bastings j’ai dû les réduire.

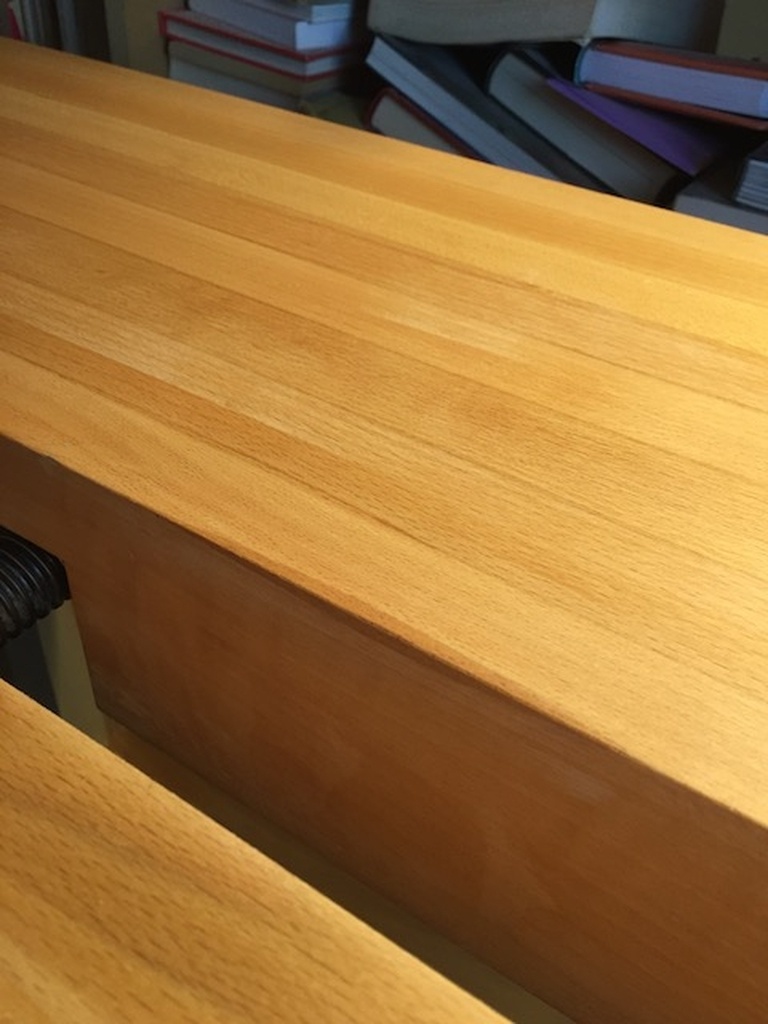

Finition à l’huile de tung. Il en faudra quelques couches pour durcir le bois.

Voilà, ce n’est pas parfait. J’ai appris beaucoup de mes erreurs, (certaines rectifiées et rattrapées et d’autres… bof.
Un peu plus long, un peu plus épais, cela aurait été préférable, mais j’ai dû m’adapter aux contraintes de place d’outils et de matériaux… Il fera le job.

J’ajoute que j’ai beaucoup appris de mes lectures mais aussi de youtubeurs : Copains des copeaux, Olivier Verdier, Boris Beaulant, Samuel Mamias, Franck de Créolignum, et aussi beaucoup outre-Manche (Paul Sellers, David Baron…), outre-Atlantique (Mike Farrington, Rob Cosman, Franck Howard…) au Japon, etc. Et aussi bien sûr la plate-forme de l’Air du bois que j’ai connue plus tard. Les multiples contributeurs me donnent à chaque fois des leçons d’humilité, vu le niveau des réalisations dont je suis à cent lieues.

Pas à pas

En détail et quelques erreurs

Mis à jour

Discussions

Preau  a publié la création "Mon établi Roubo hybride".
il y a 3 ans
Vic66

La vente des établis va chuter!!! très belle bête, bravo!

EricFd
( Modifié )

impressionnant, surtout que tu n'as pas l'aire d'avoir beaucoup de place.
Tu pourrais me montrer ta défonceuse sous table qui a l'aire d’être une belle adaptation ...

Preau

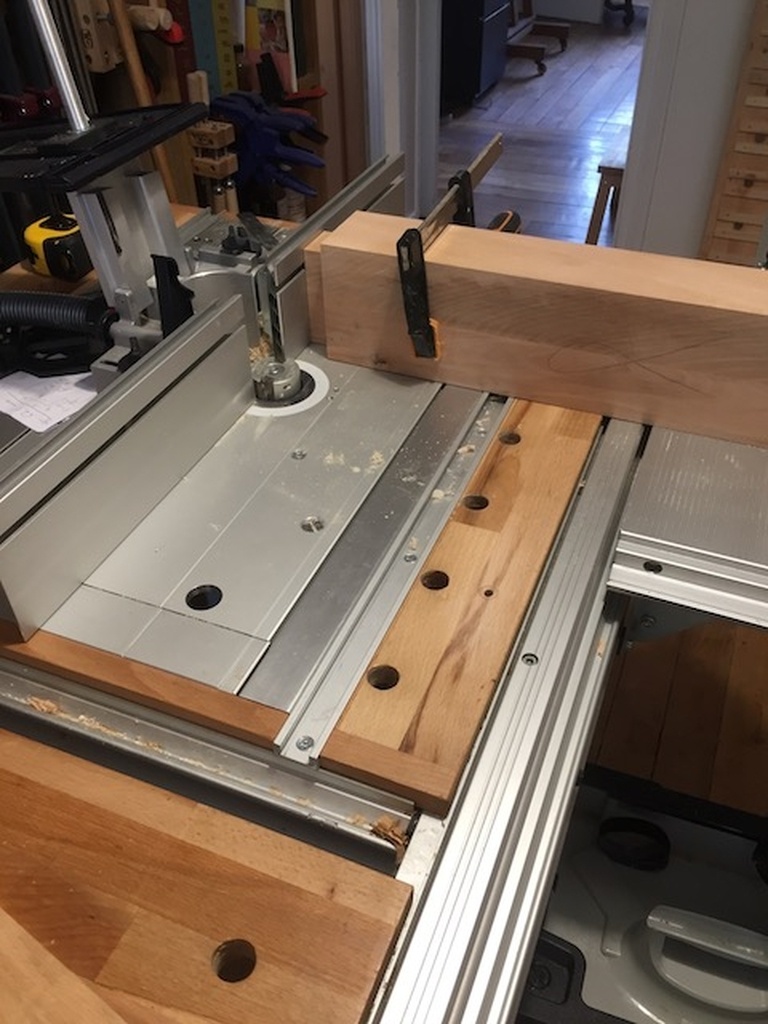

Elle est sur une photo. C’est le kit sous table festool CMS adapté sur une table multifonctions. C’est un système trop imposant que vais modifier. Merci du commentaire.

Pony29

Je suis très conscient de ce que représente la réalisation d’un établi ! Mais en espace confiné (mot à la mode) = chapeau bas 👏

Slick

il a l'air super !
Et belle collection de rabots !

FMJ
( Modifié )

Si je devais en faire un, je ferai comme toi. Je préfère la presse horizontale. Bel établi !

Preau

Les presses LN sont assez performantes les deux côtés serrent exactement ensemble contrairement à ce que Christopher Schwartz laisse entendre à propos des presses horizontales estimant qu'elles ne serrent pas toujours parallèlement. On verra à l'usage. Il y a aussi la solution de Boris Beaulant avec deux poignées. Perso, pour l'instant je n'ai pas de soucis. Certes, la presse frontale à chaîne LN est un peu fastidieuse à installer. Il faut être très précis. Mike Farrington un youtuber américain a dû la réinstaller et du coup il explique bien les problèmes posés par cette installation. (youtube.com/wa...h?v=vwG39fE6obs) - c'est en anglais.

AntoineDom70
( Modifié )

Génial ! Je suis en train de lire le bouquin de Christopher schwartz, je n'en suis donc qu'à la phase documentative de mon établi, c'est un projet passionnant ! Belle réalisation en tout cas, on oubli souvent la chance que l'on a d'avoir de la place et la liberté de pouvoir faire hurler les machines en toute tranquillité 😁

Oak

Je suis dessus aussi. Assez complet ce bouquin.

AntoineDom70
( Modifié )

Oak oui, y a pas que des images, il y a du contenu,c'est cool !

Guillaumecoupe

👏👍💪 ton travail est génial, super boulot, bravo. Merci de nous le présenter, Je vais m'en inspirer... Un petit matériel qui me manque..

Guillaumecoupe

Et c'est un travail très très appliquer, comment dire, il n'y a pas de mot, bravo au passionner que tu es!

David44

Très belle réalisation et avec finalement peu de machines, un grand bravo

créolignum

Magnifique établi, ca change la vie n'est ce pas??
