Un abri pour voiture ou autre en queues d'aronde ... aux outils à main


A l'origine, le client chez qui j'ai réalisé les aménagements de placards ici, était venu me contacter pour la réalisation d'un carport (oups j'ai utilisé le terme!!! 🤔)

Finalement je termine par le dit carport, la maison étant en construction à l'époque il a fallu attendre que le terrassier vienne aplanir le sol et si J'ai fini en juin il a fallu trouver du bardage pour fermer un côté !

Donc réalisation sur poteau même si la muralière est fixée dans le pignon (le carport est maintenu au bâti, mais il est tout de même autoporteur)

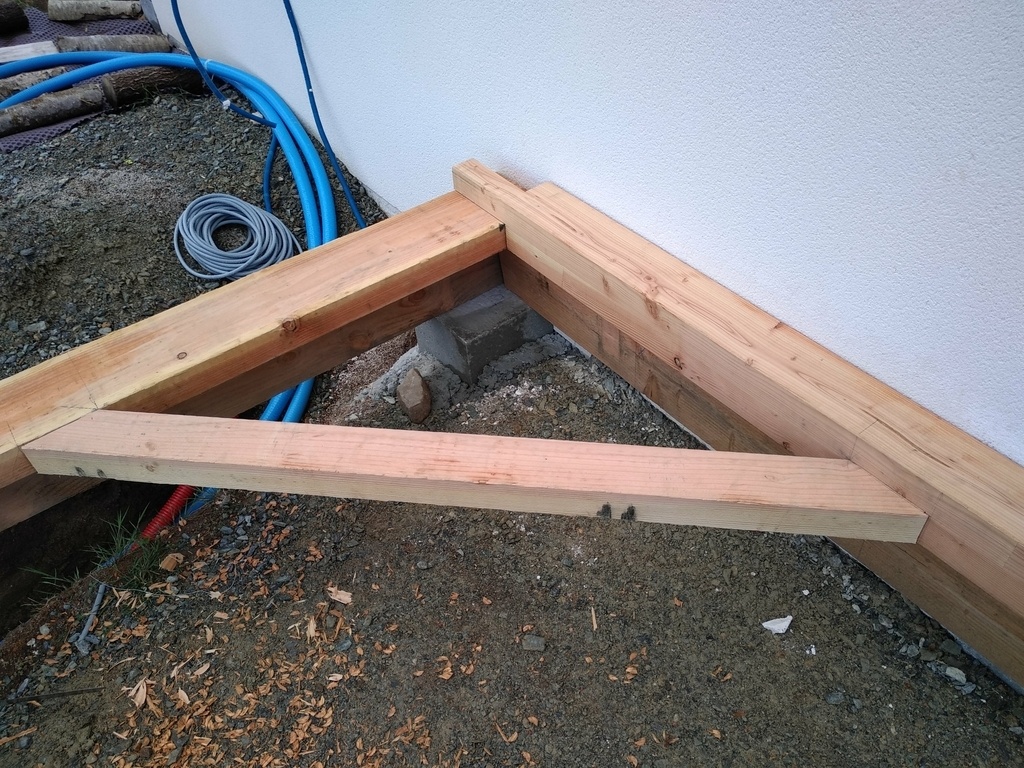

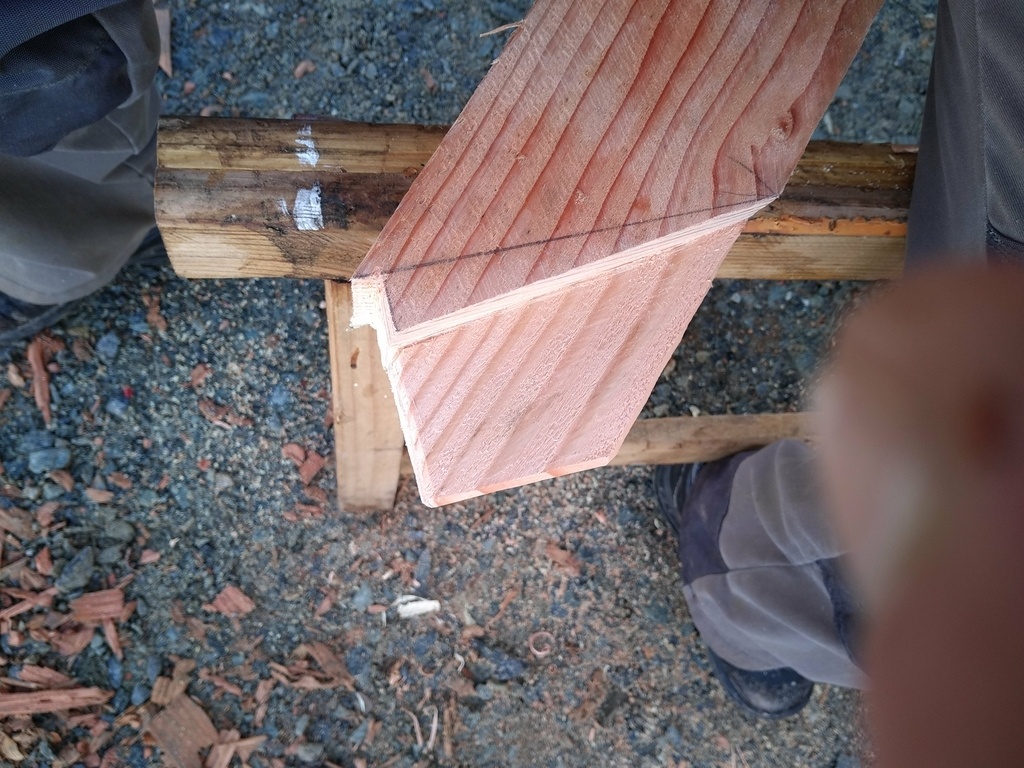

Lien de contreventement en tenons/mortaises (avec embrèvements pour certains) chevillés à tire le tout aux outils à main.

Pour le poteau du milieu les liens sont en embrèvements seulement, ce qui m'a permis de les faire après la mise en place du poteau (ils sont maintenus en place avec une pointe).

La grosse envie qui me tannait était de faire le "solivage" en queue d'aronde pour éviter les sabots disgracieux et surtout de les faire à la mano !!!

Gros défi et gros kiff !!!!

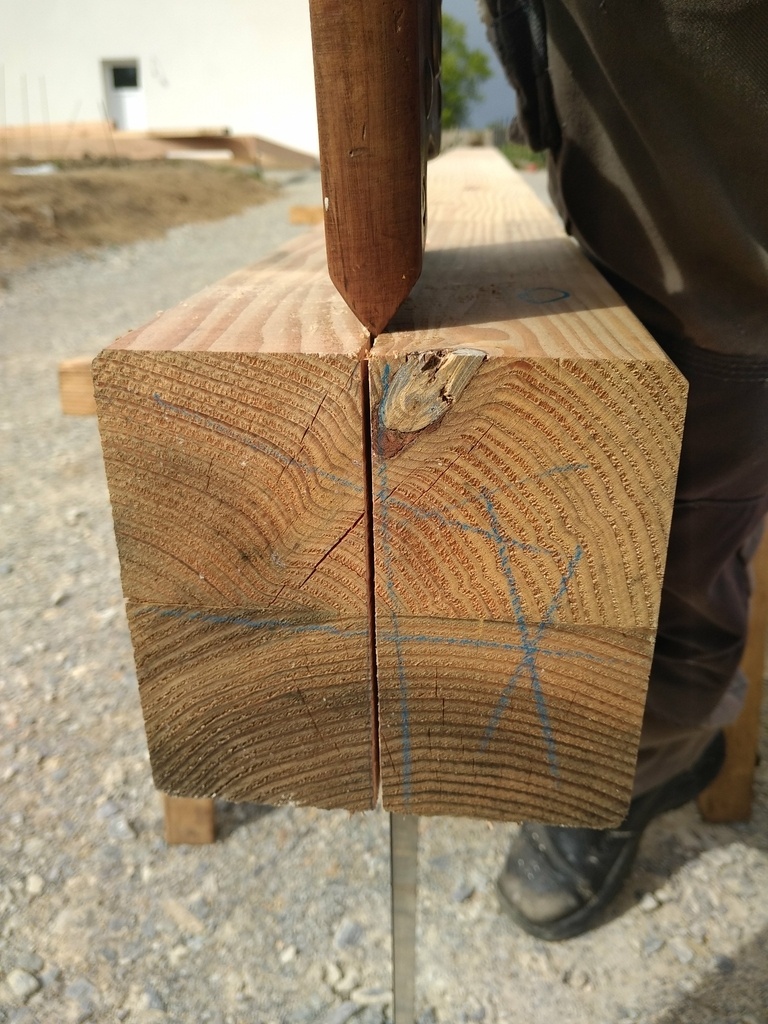

Pour les dimensionnements des queues j'avais posé la question ici et le document de Glorfindelrb a été d'une grande aide !

Les plots bétons ont été fait par le client.

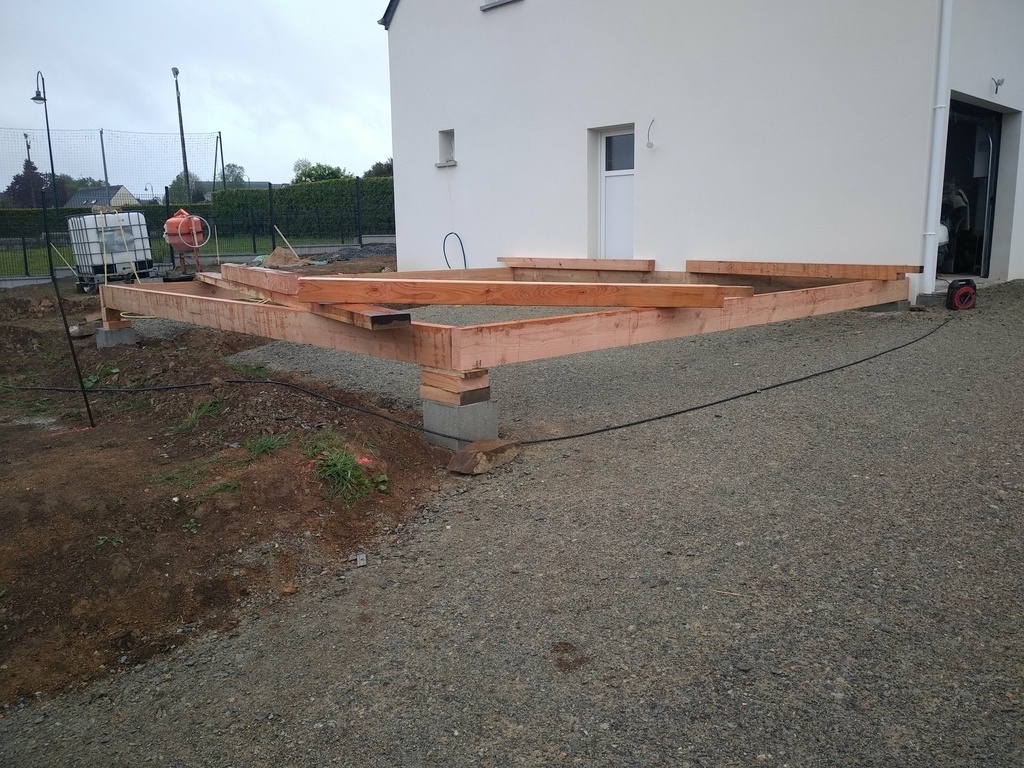

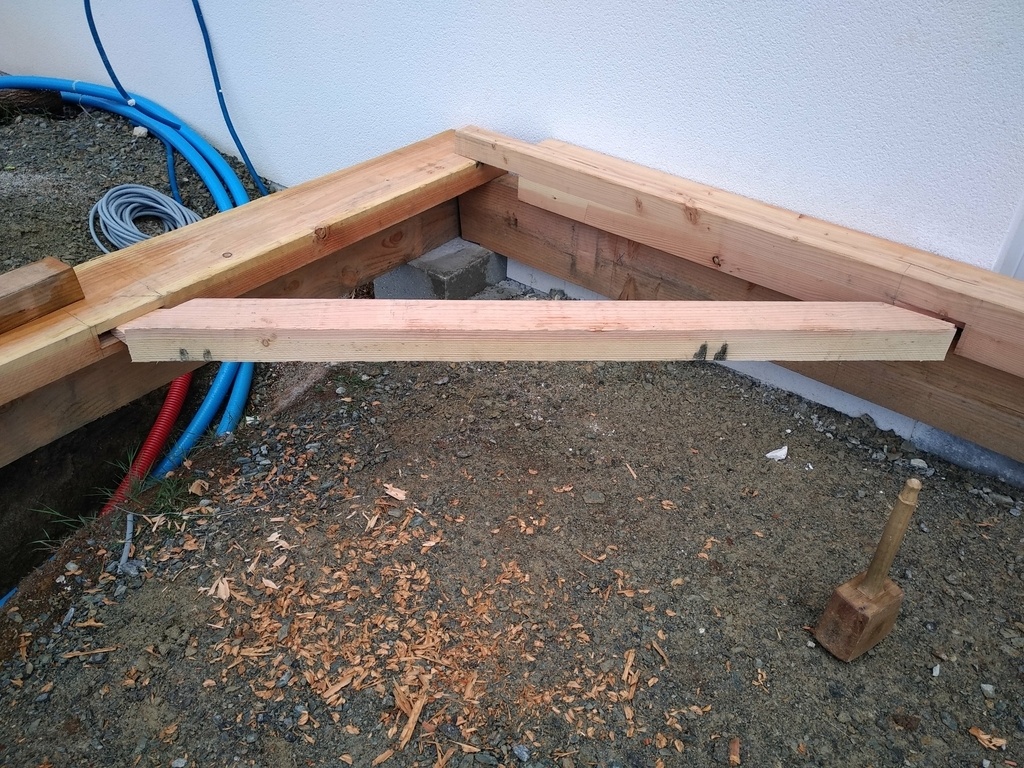

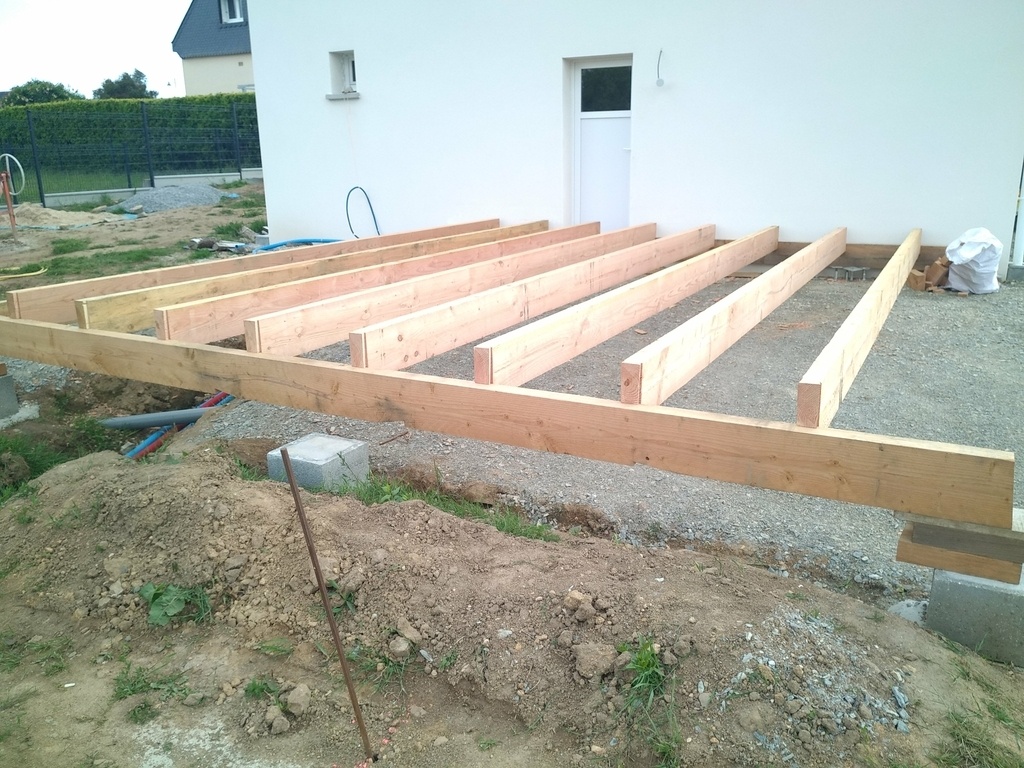

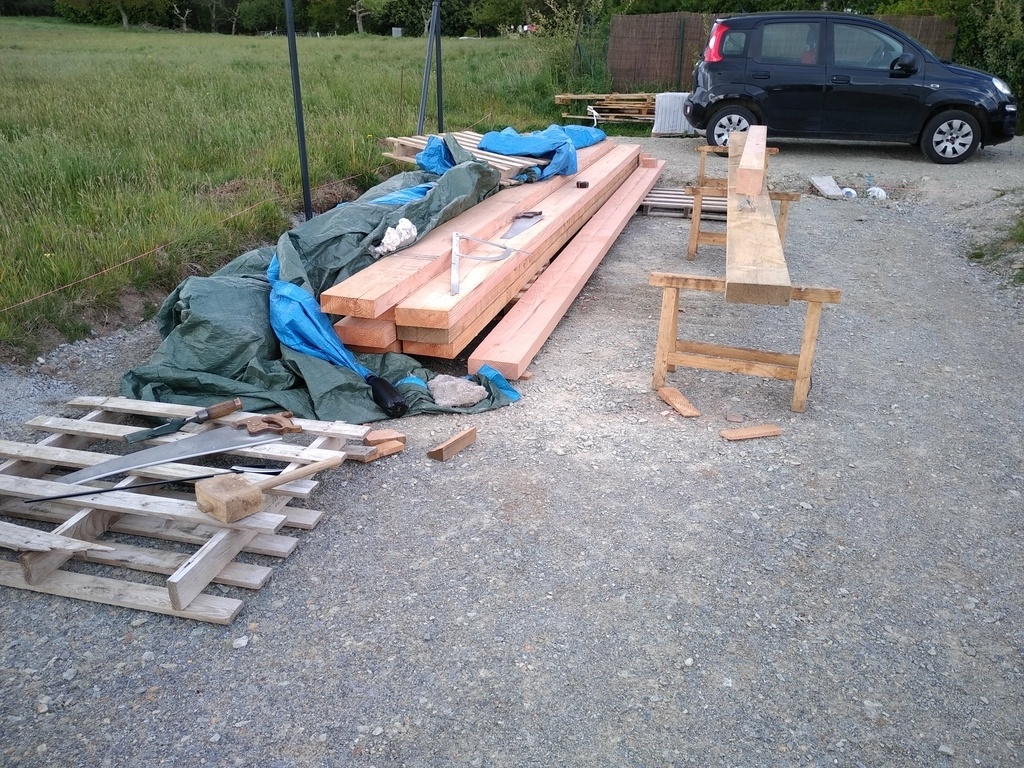

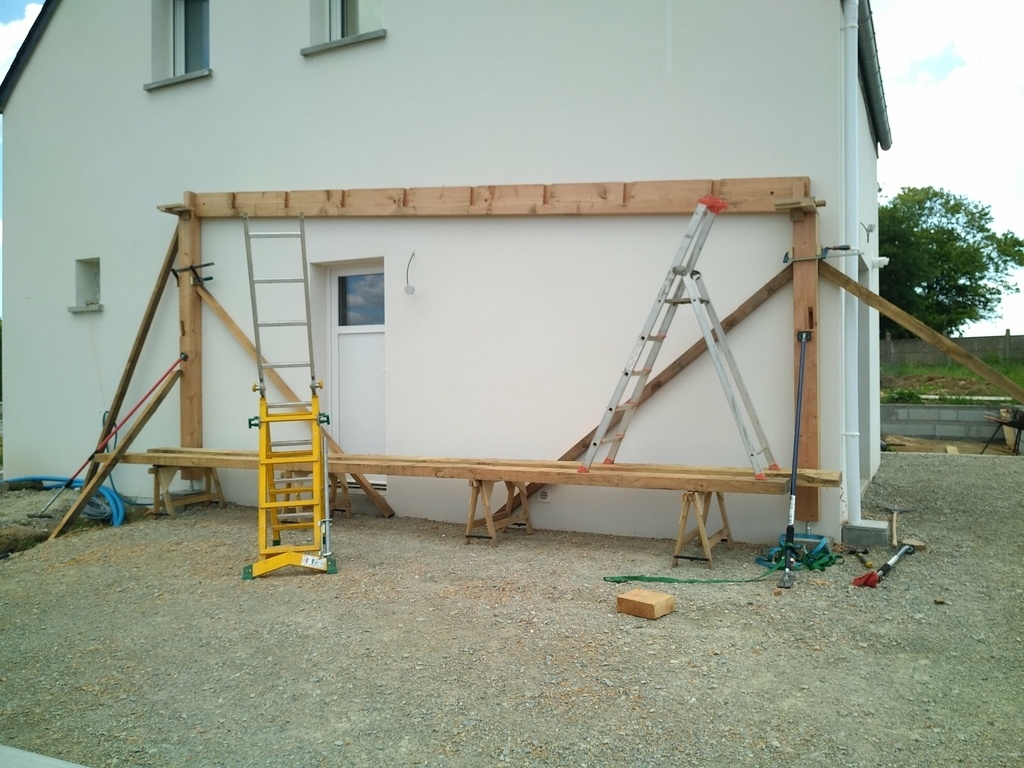

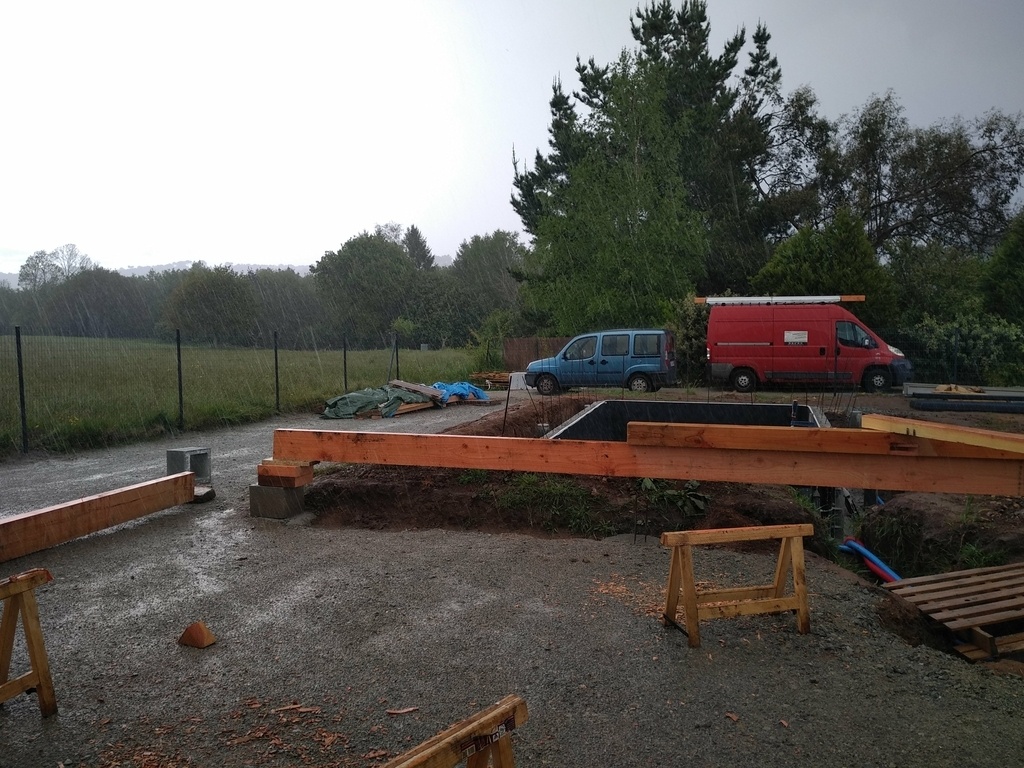

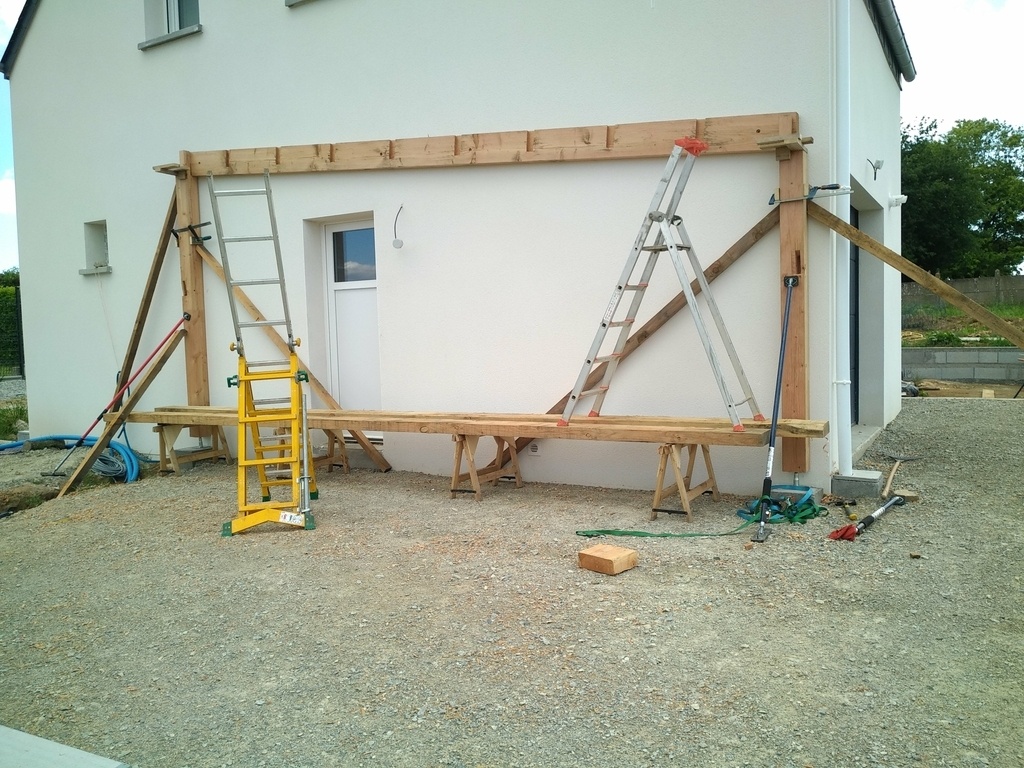

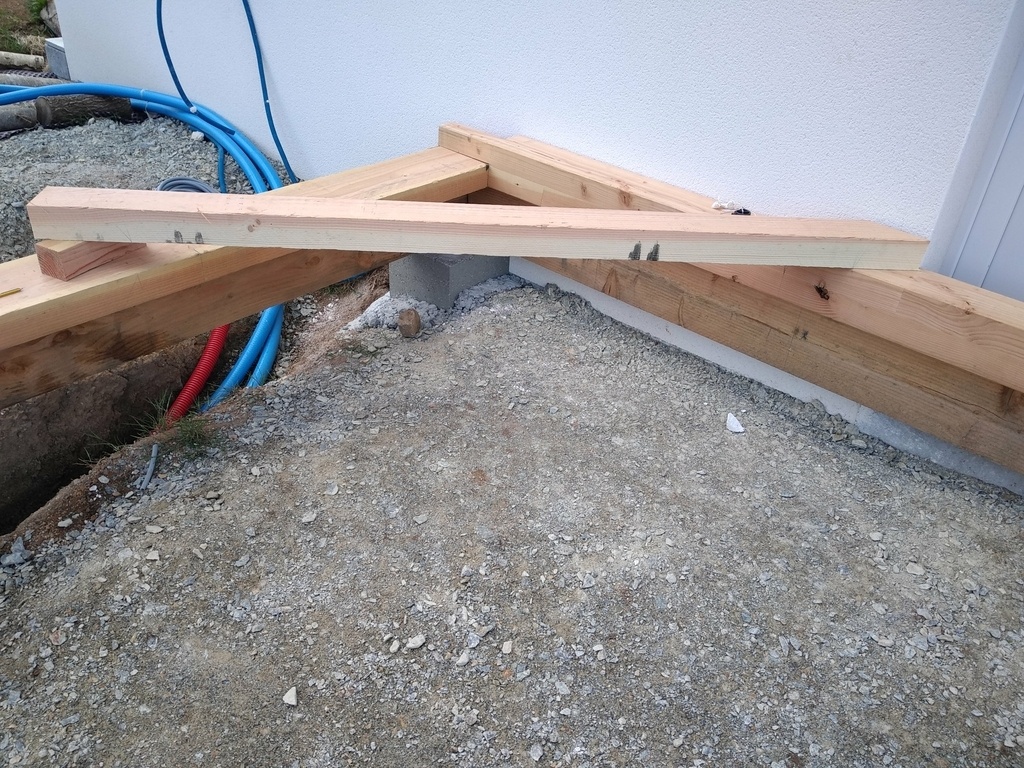

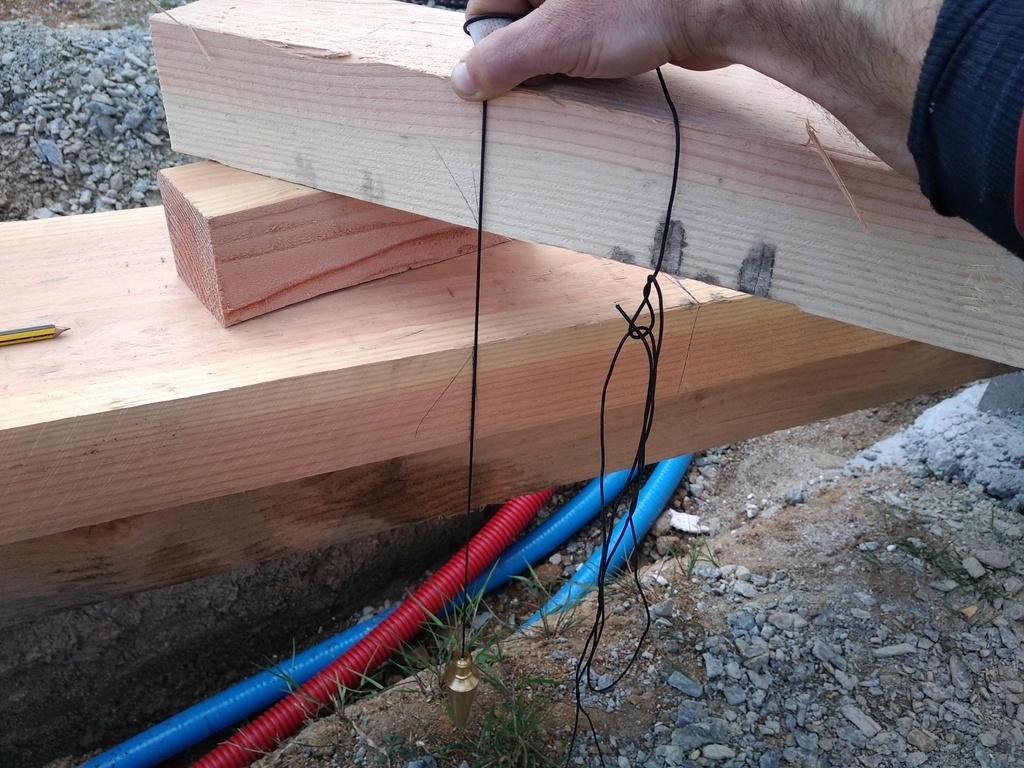

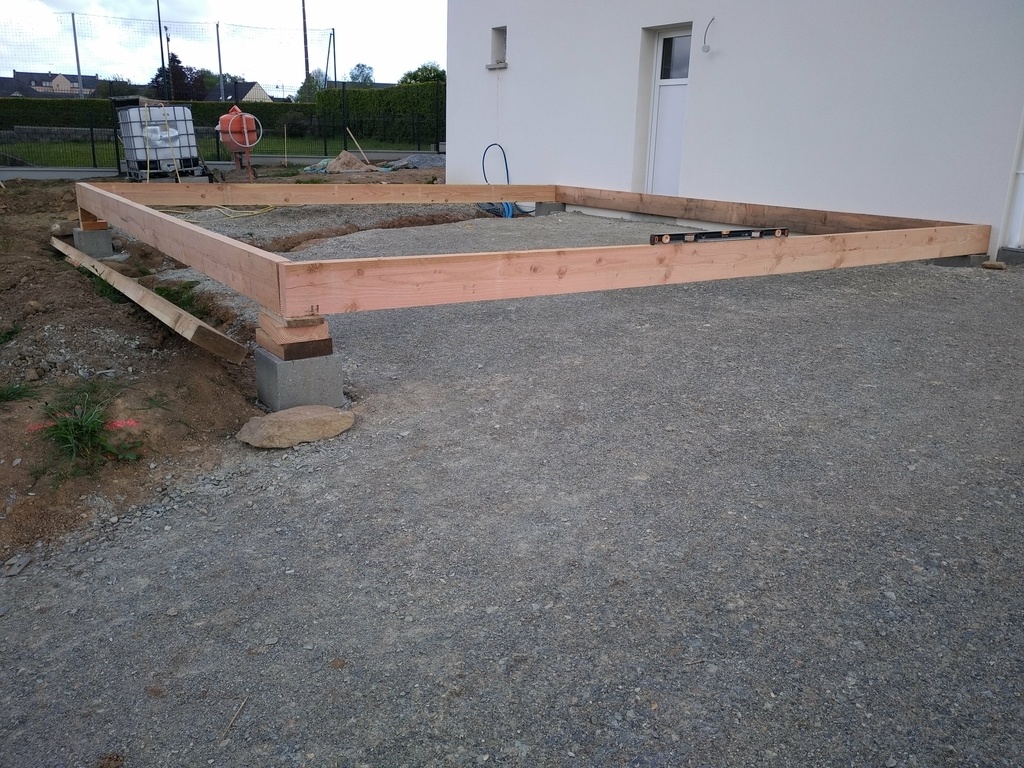

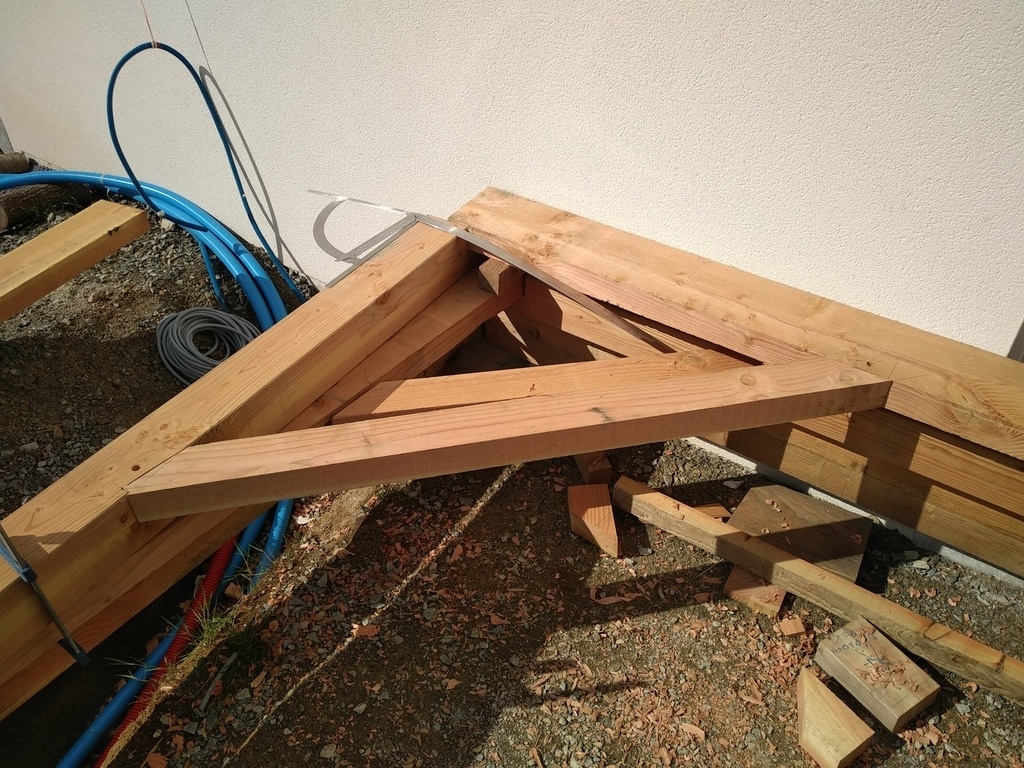

Mise en place et de niveau des pièces pour prise de marque (avec équerrage avec la règle du 3-4-5)

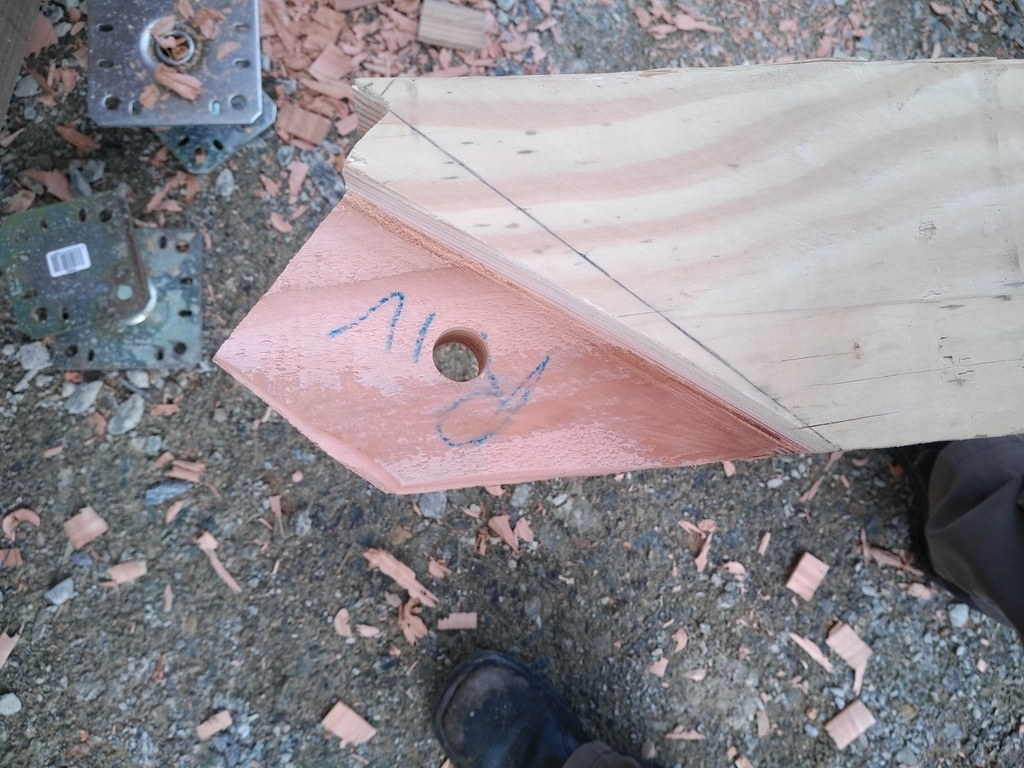

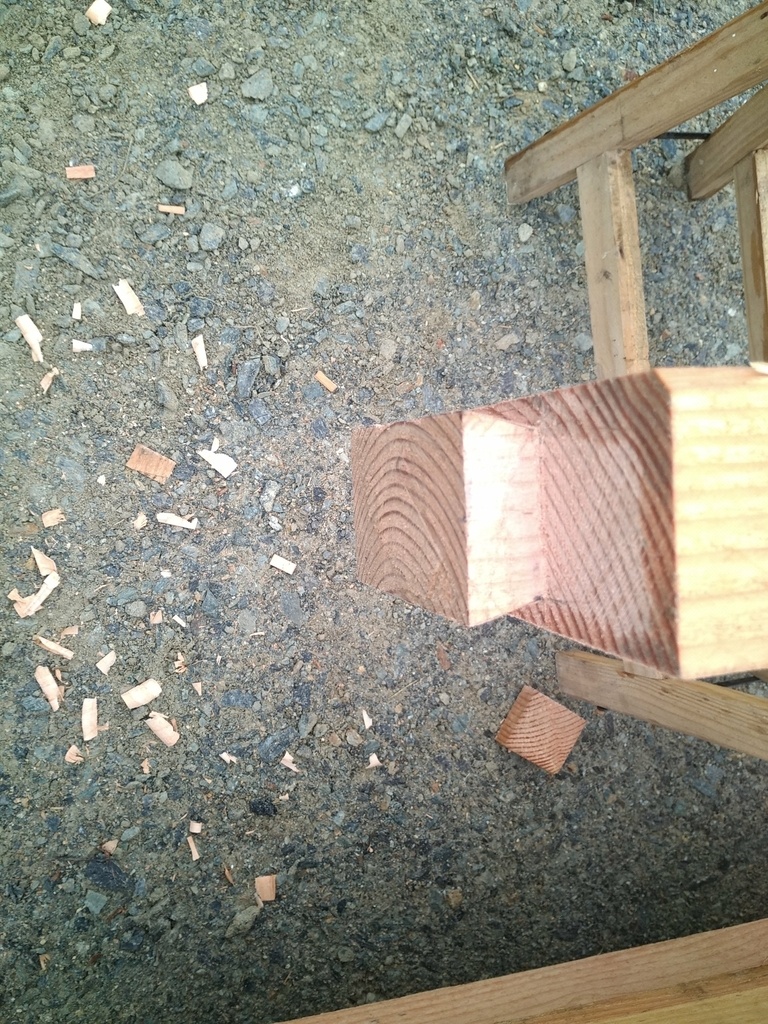

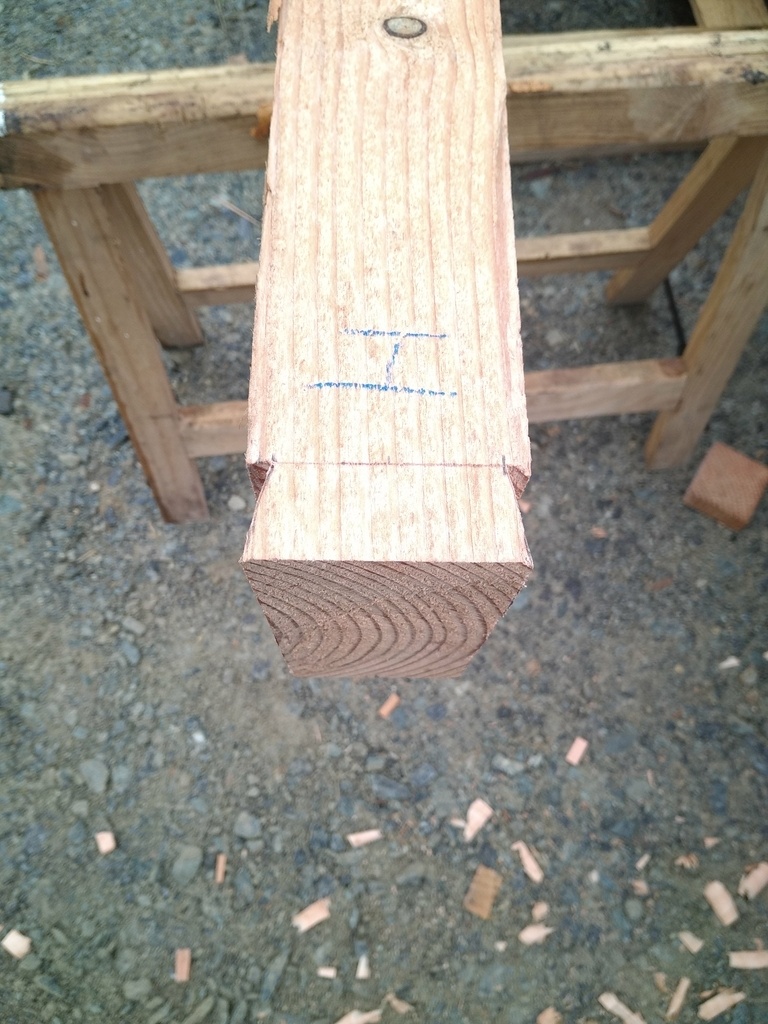

Les tenons(rien de particulier)

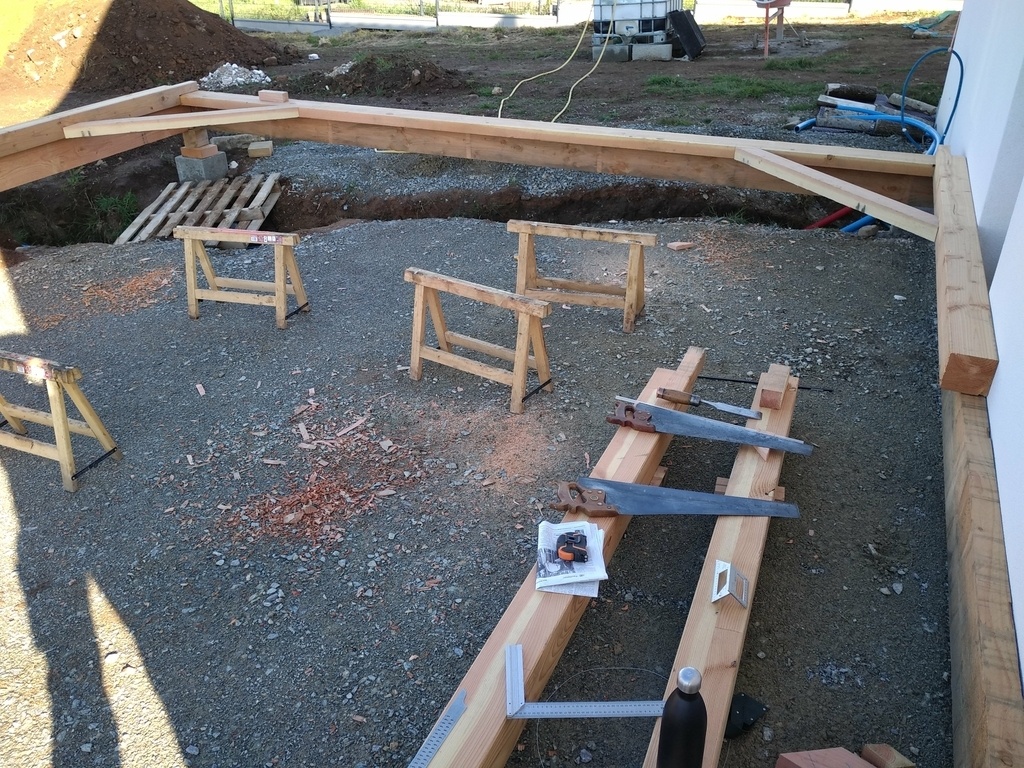

Les solives de contour (ca ressemble plus à du solivage qu'à de la ferme de charpente !) repose sur les poteaux qui sont taillés de l'épaisseur de la solive.

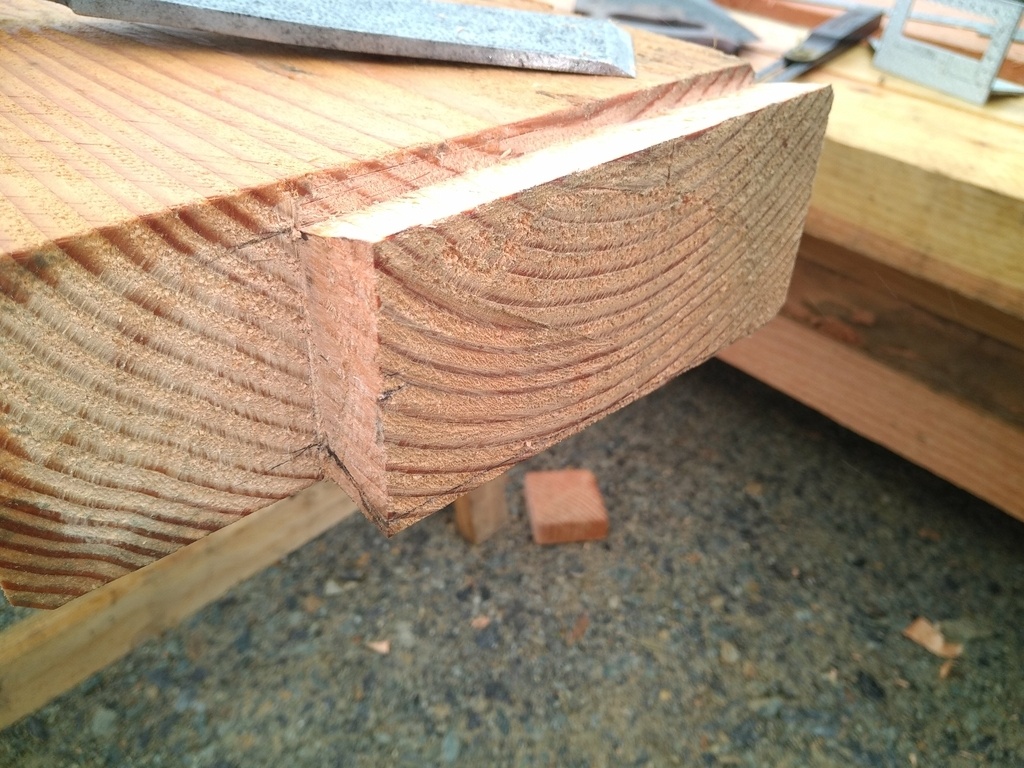

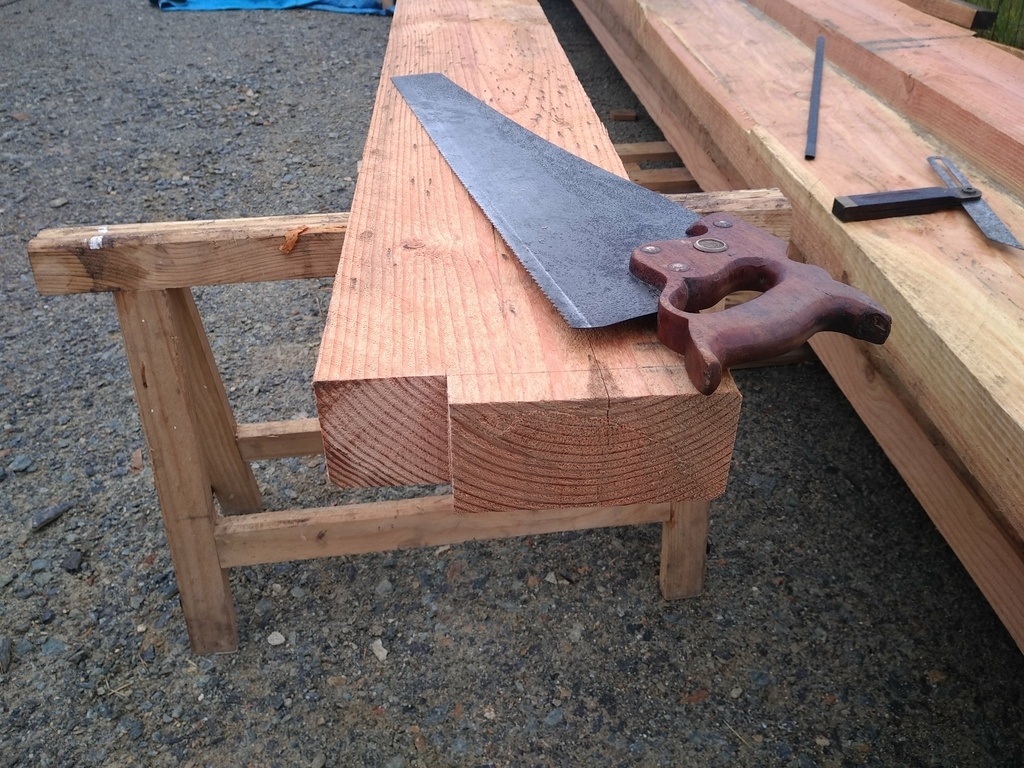

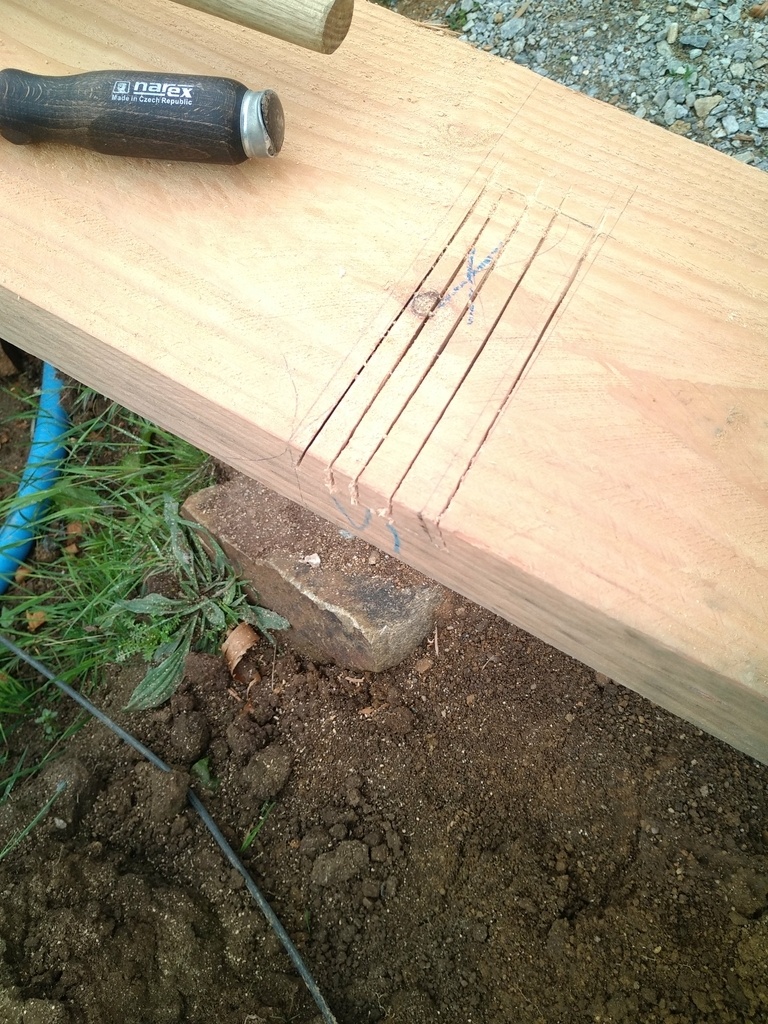

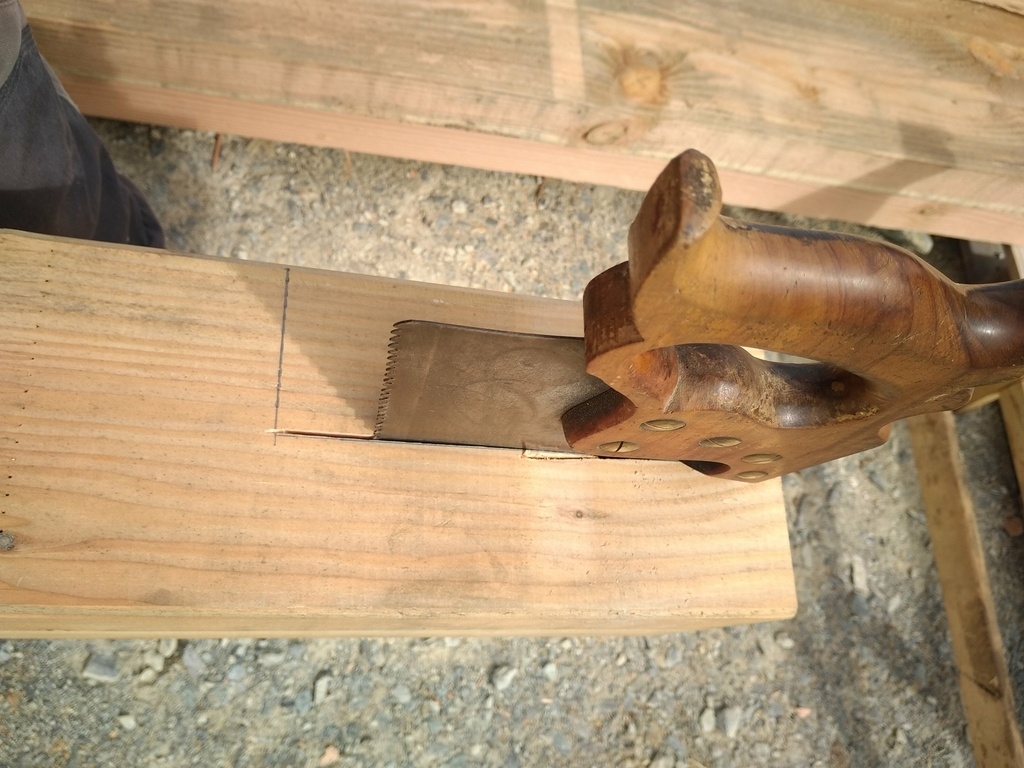

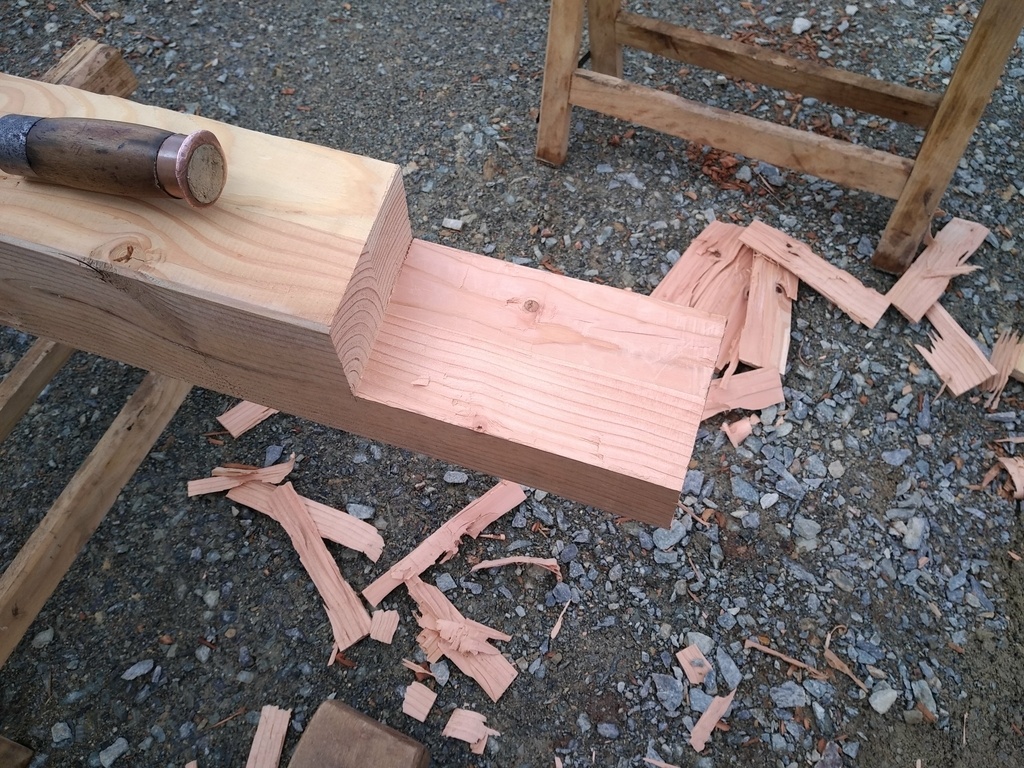

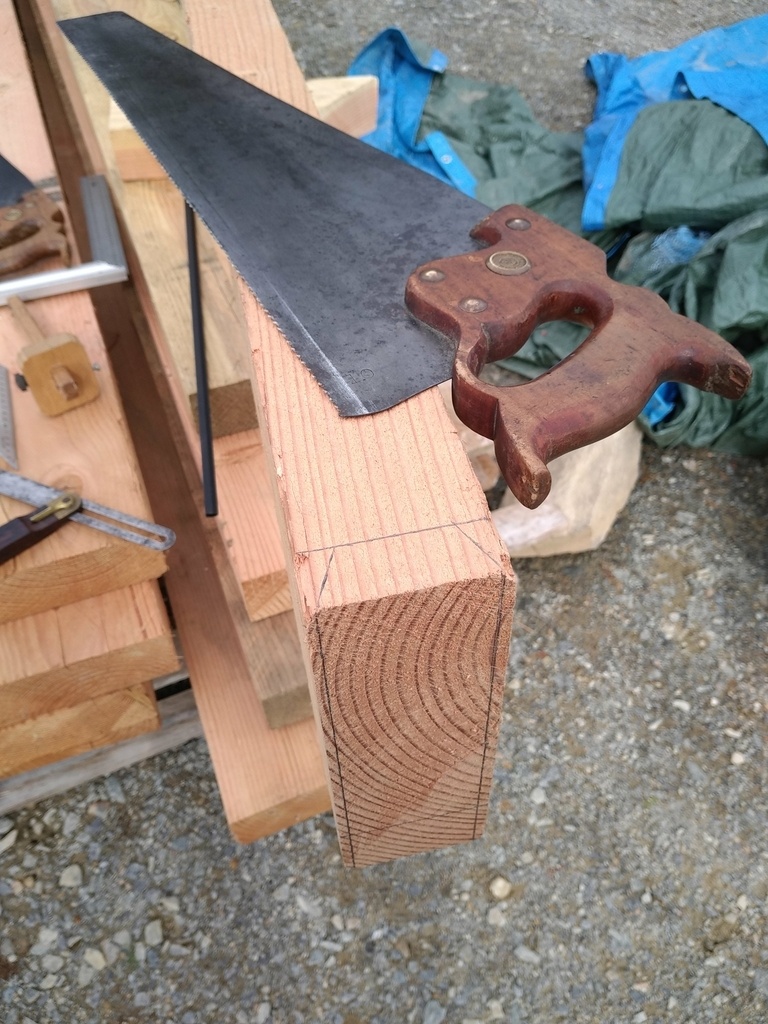

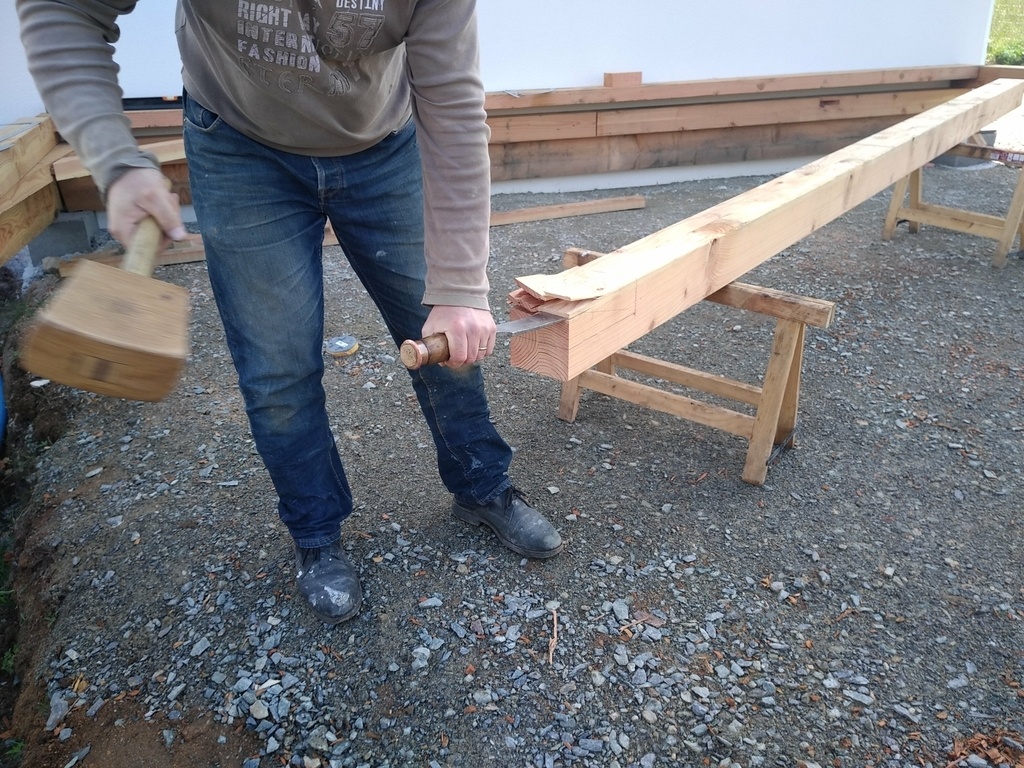

Pour les premiers, j’ai fait l'entaille avec les scies, mais en délignant sur cette épaisseur du bois contrecollé le trait à dévié et la coupe a été pénible.

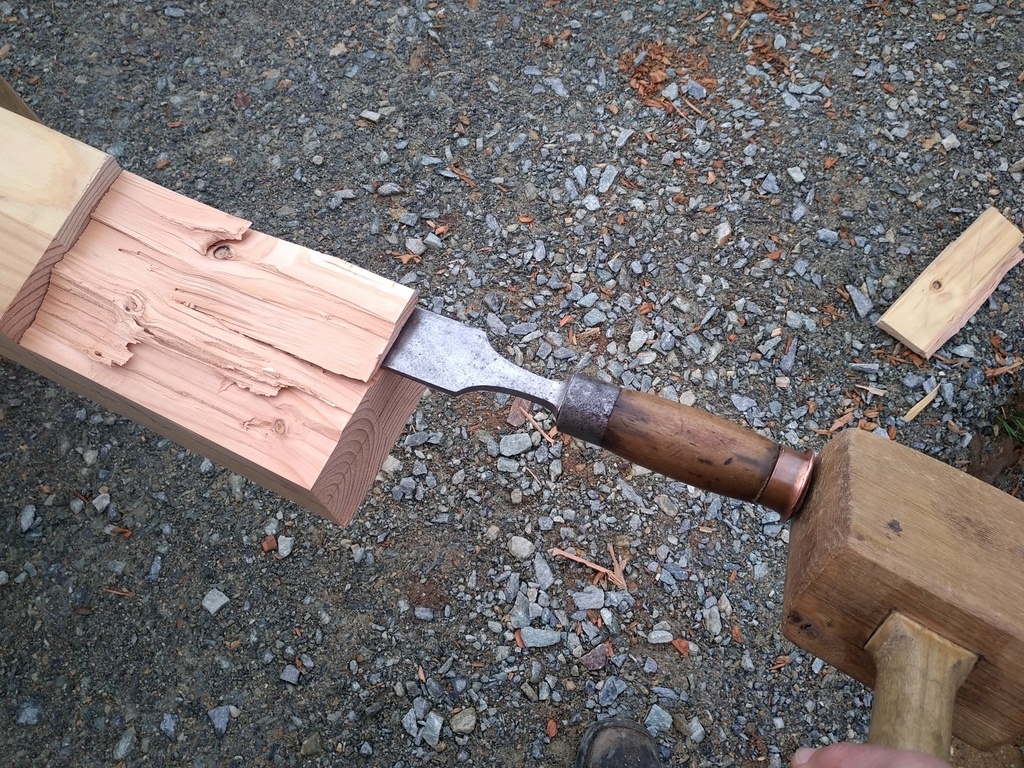

Pour les suivants j'ai préféré tronçonner et bucher et ça c’est révélé plus efficace ! J’ai fait essayer à mon client.

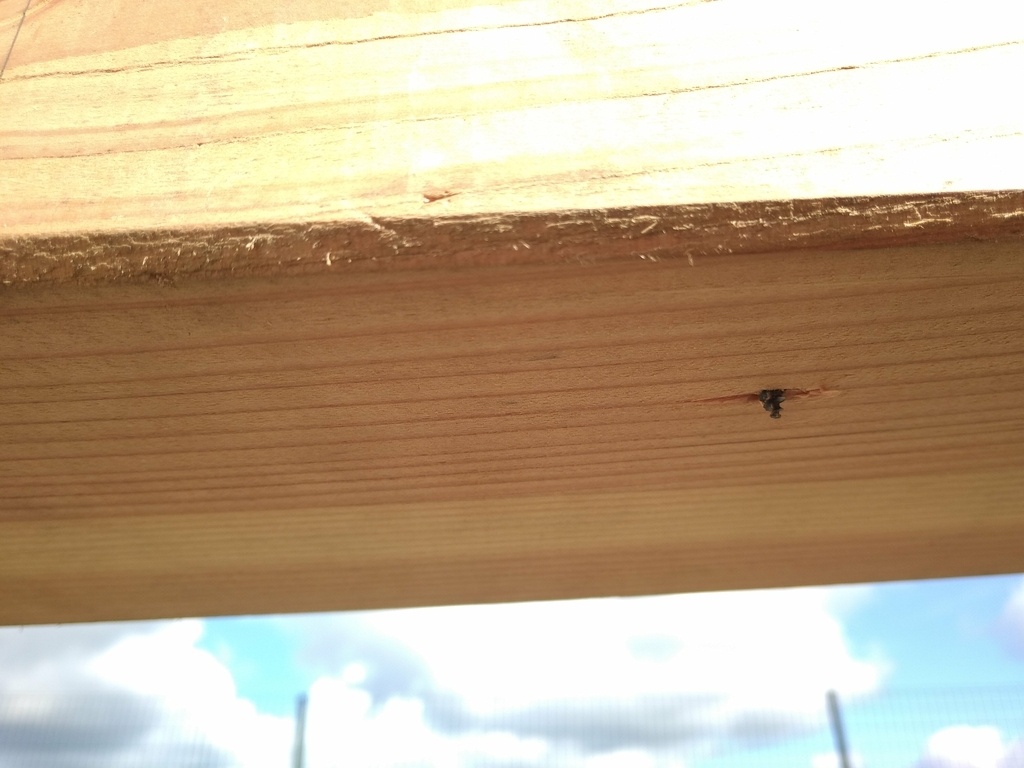

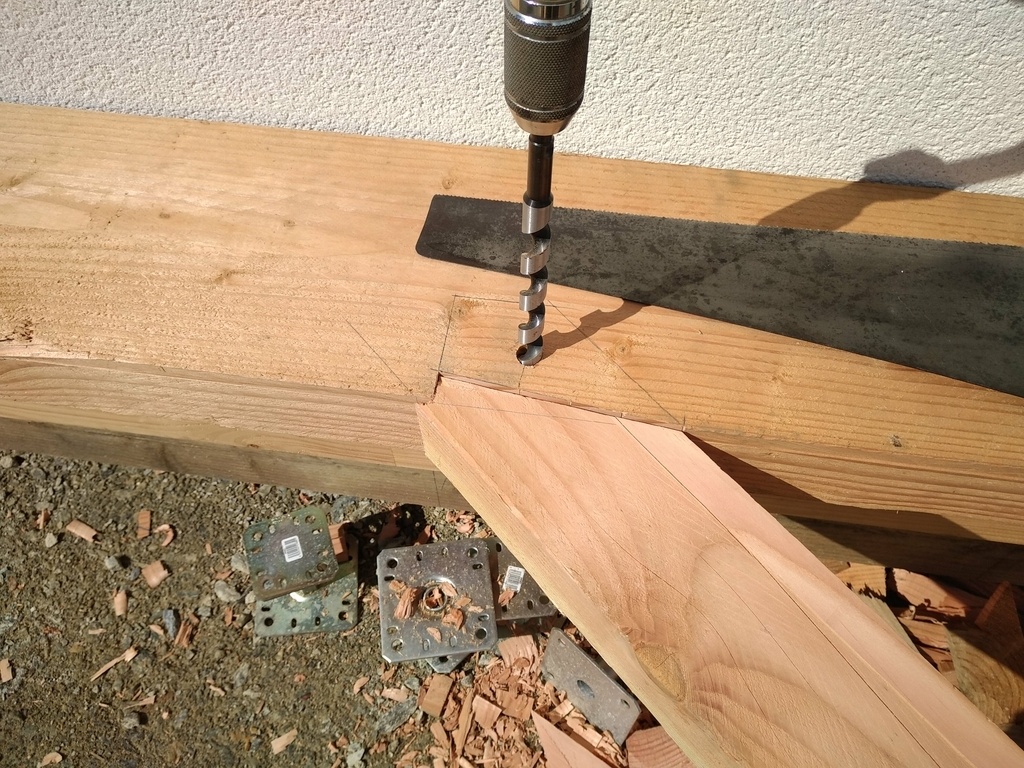

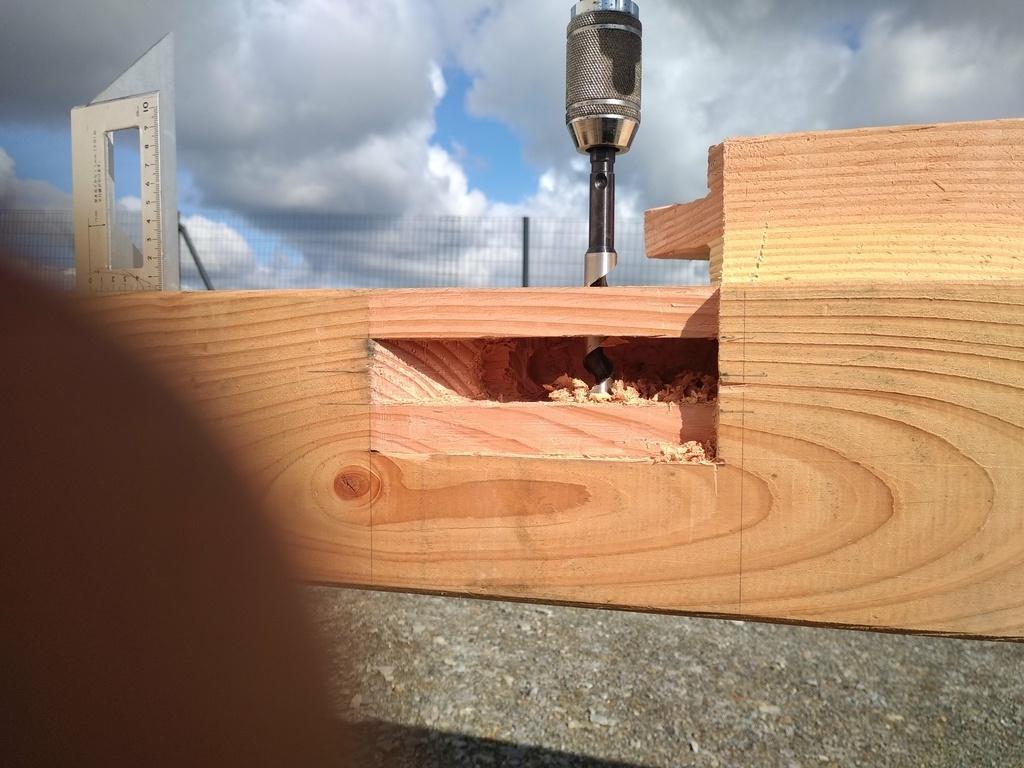

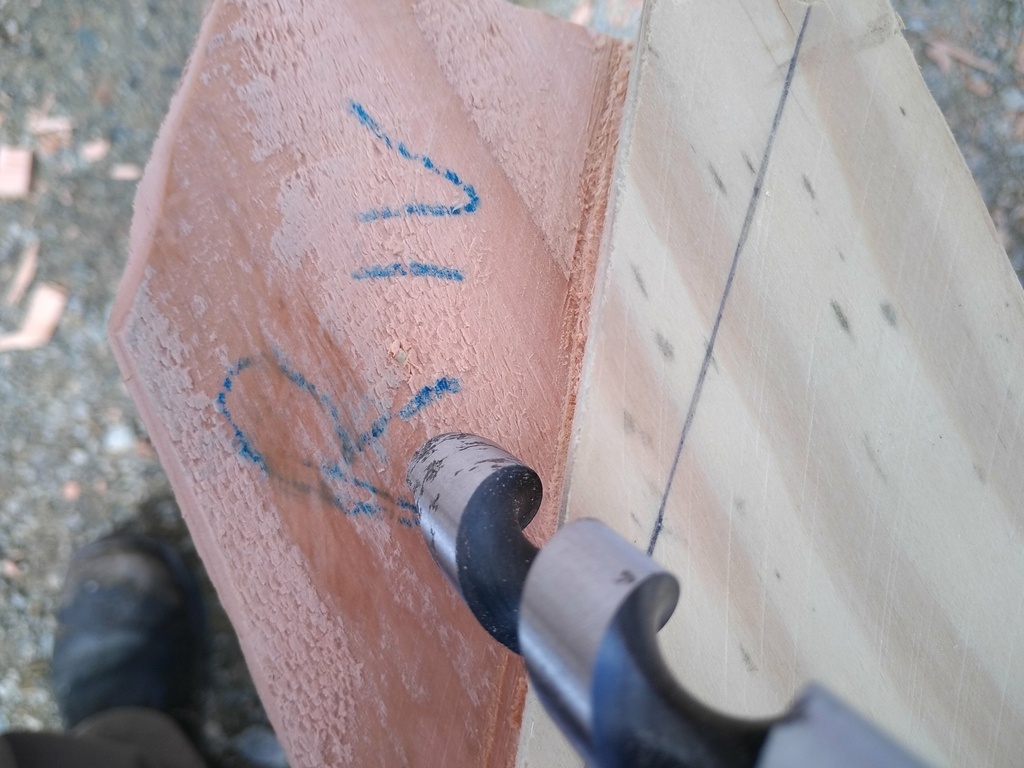

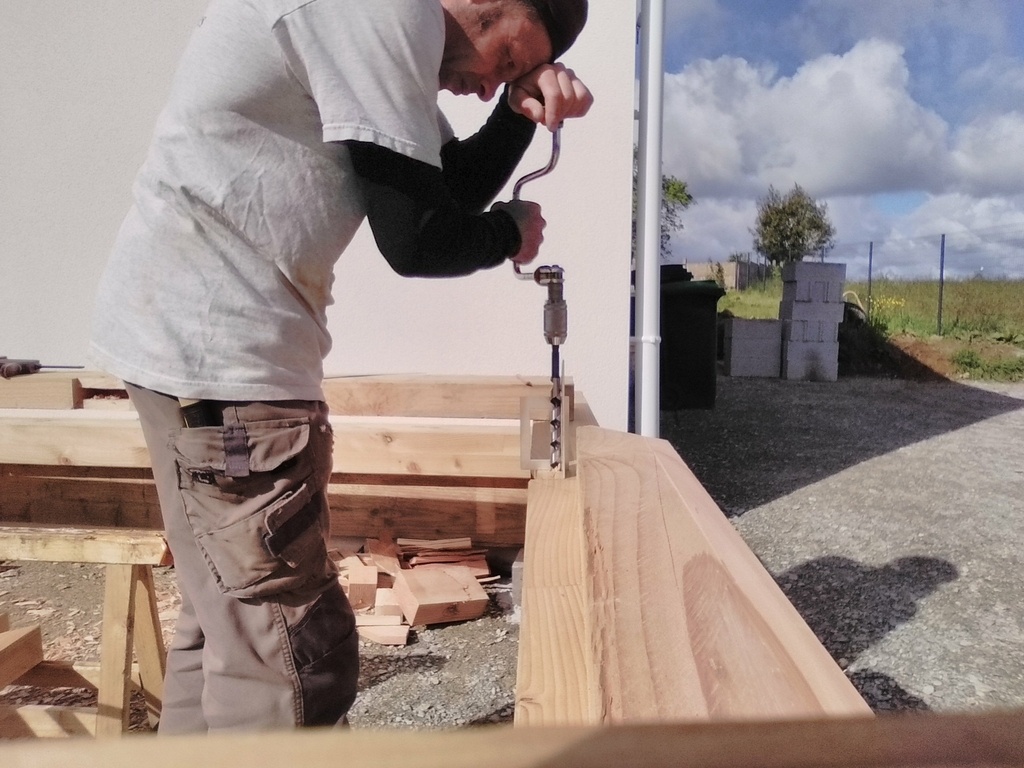

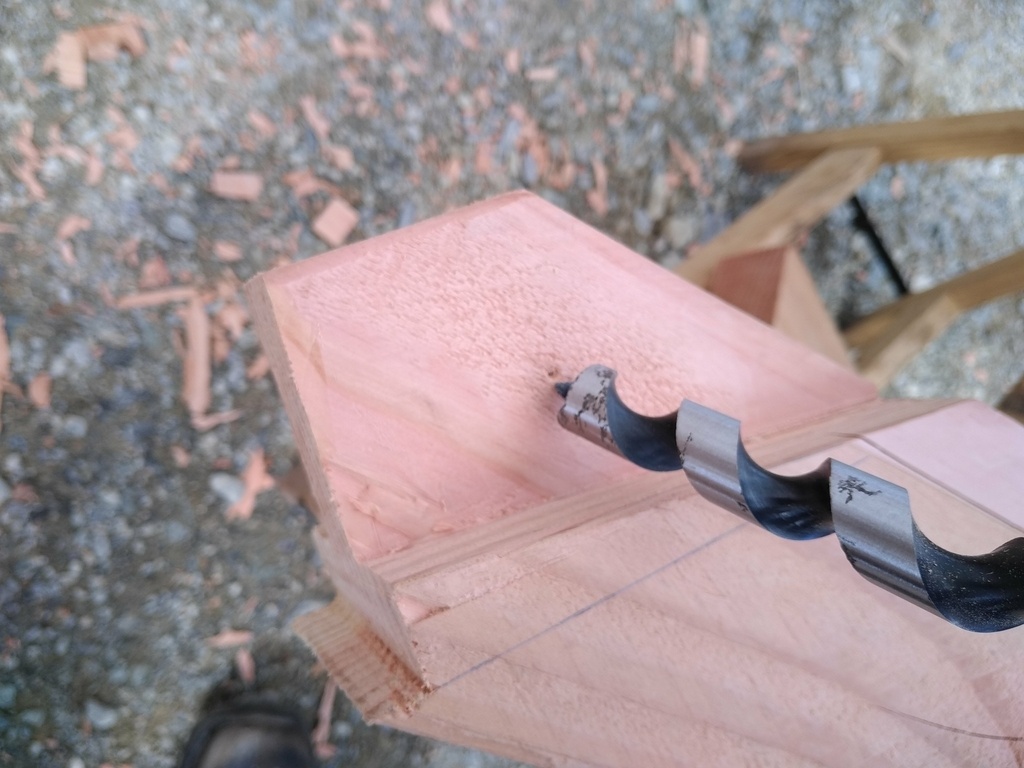

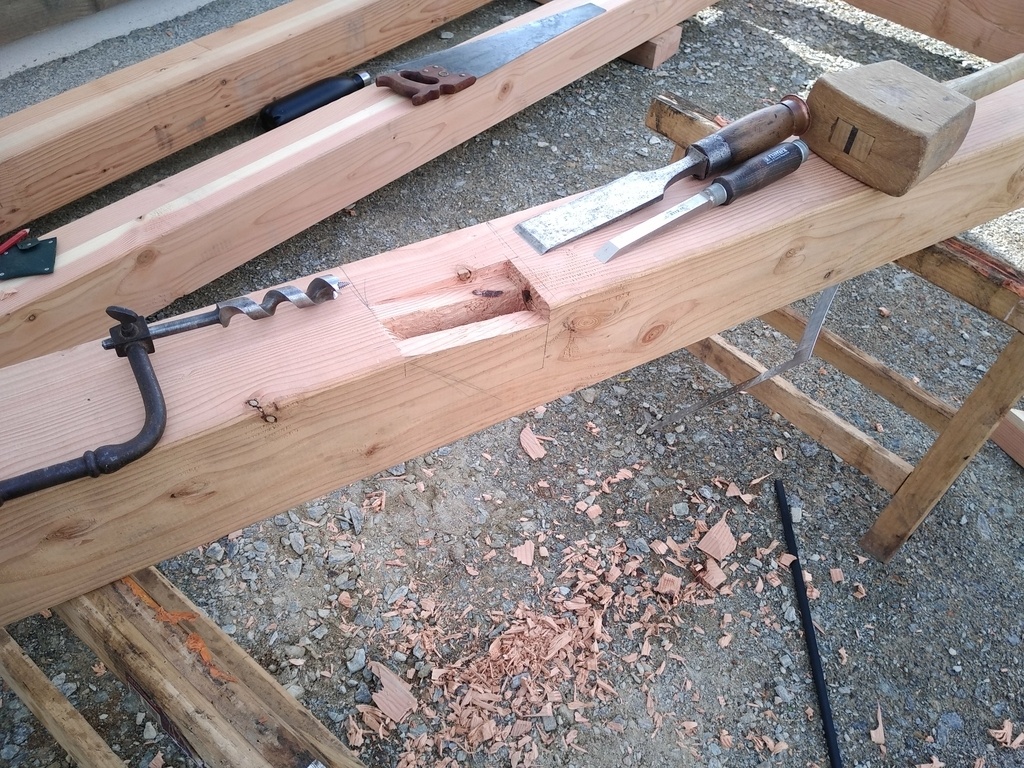

Chevillage à tire (nota : penser à percer avant de faire la mortaise !)

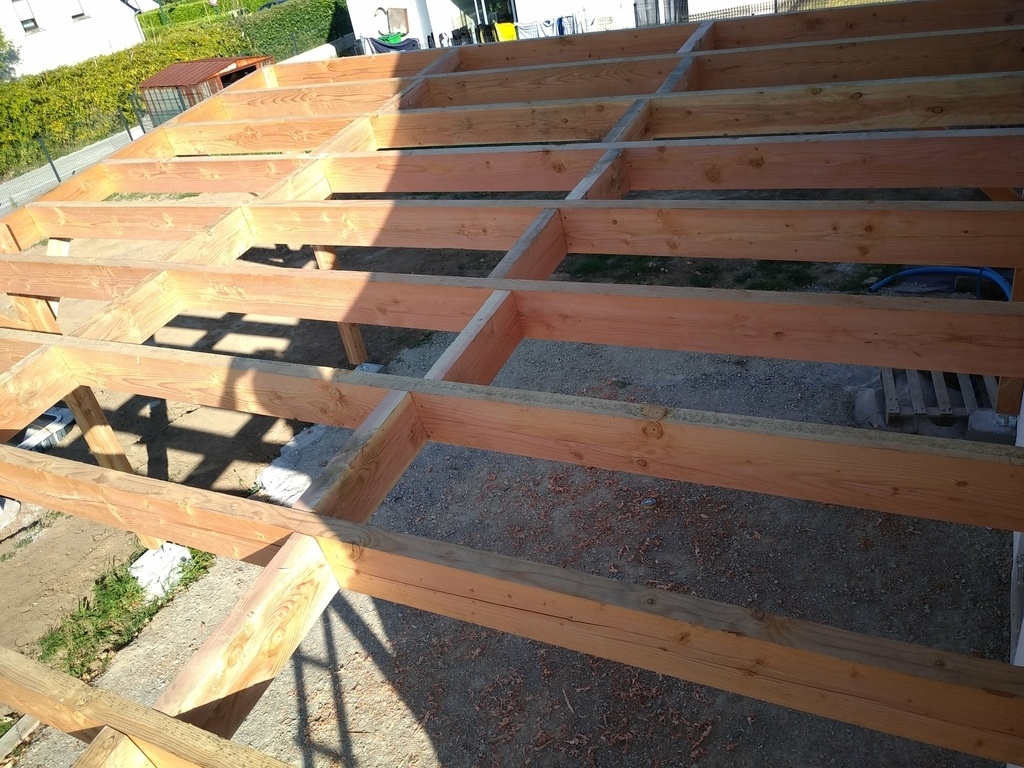

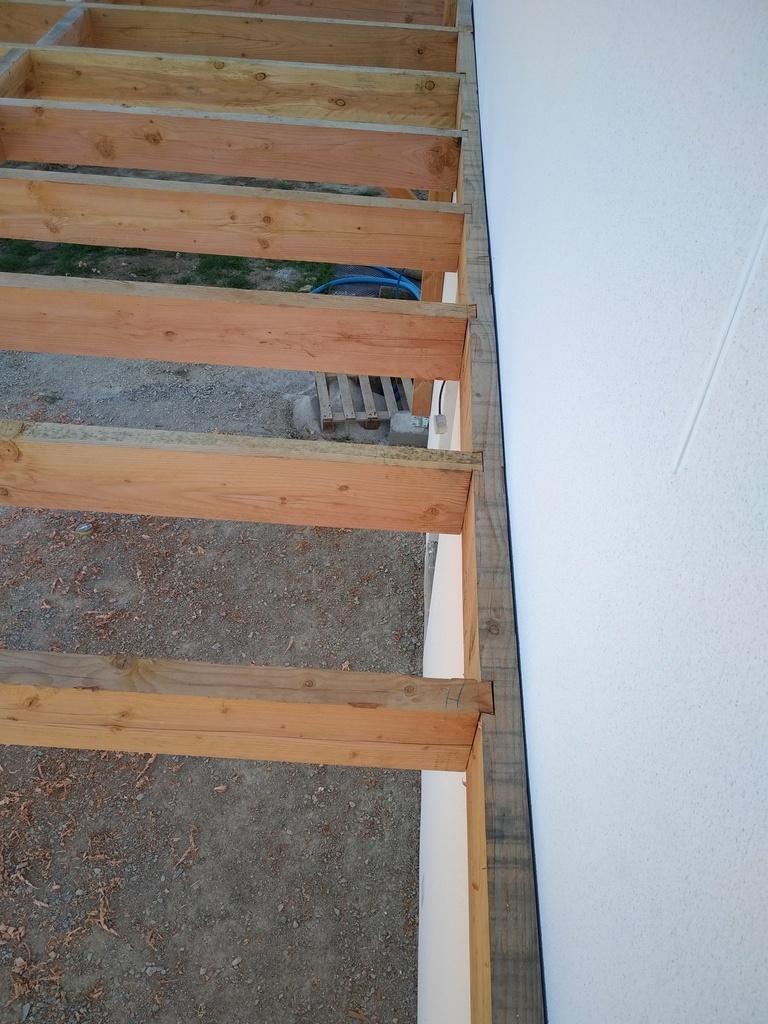

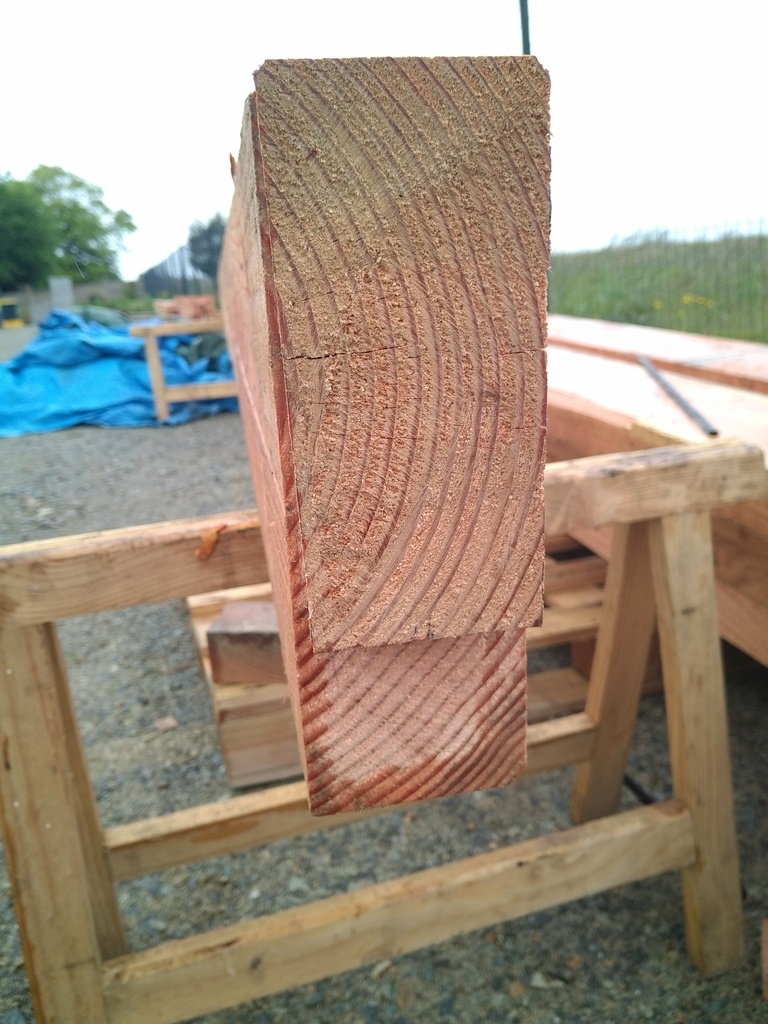

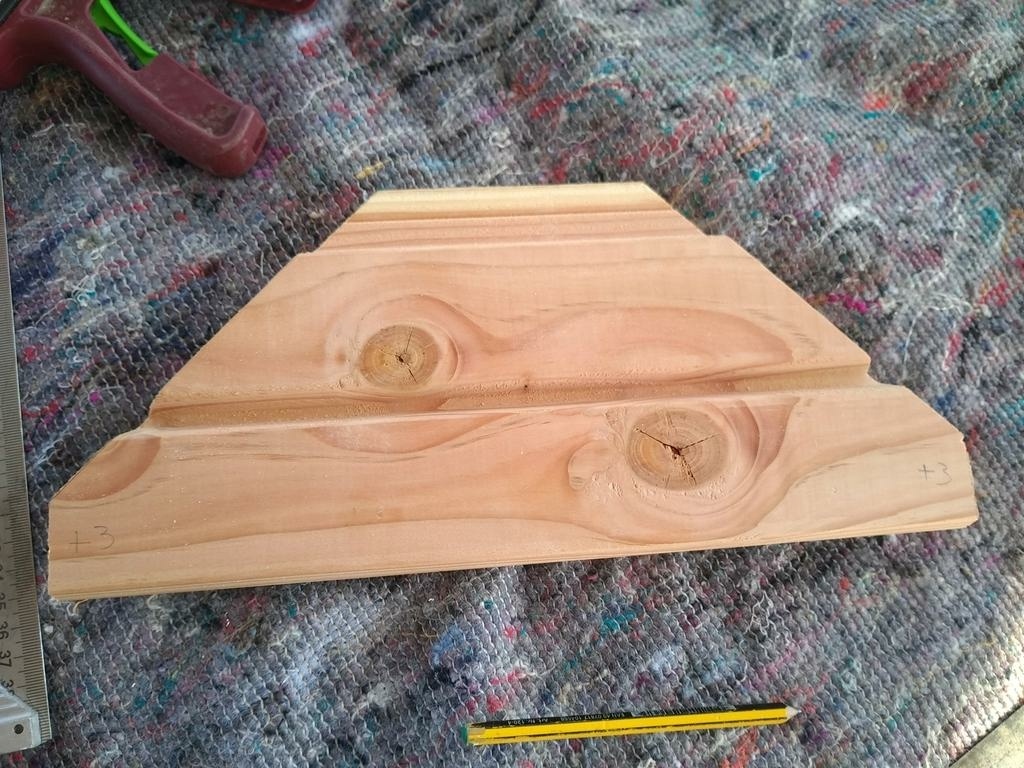

Les queues d'aronde !!!!!
Donc nous y voilà !!!

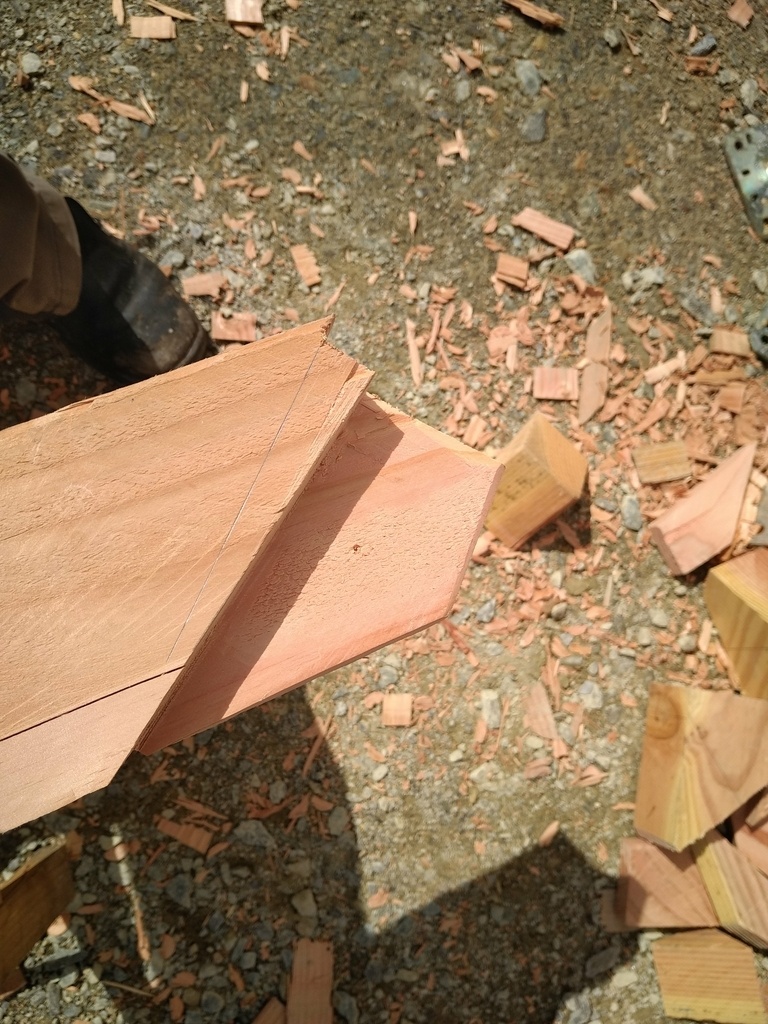

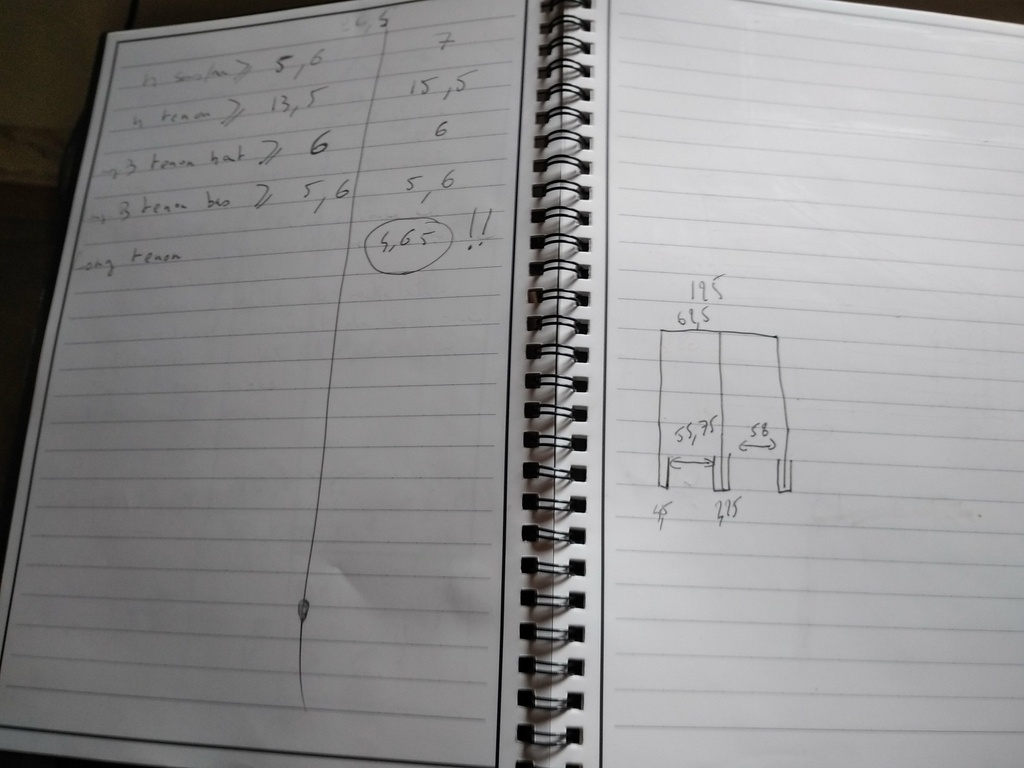

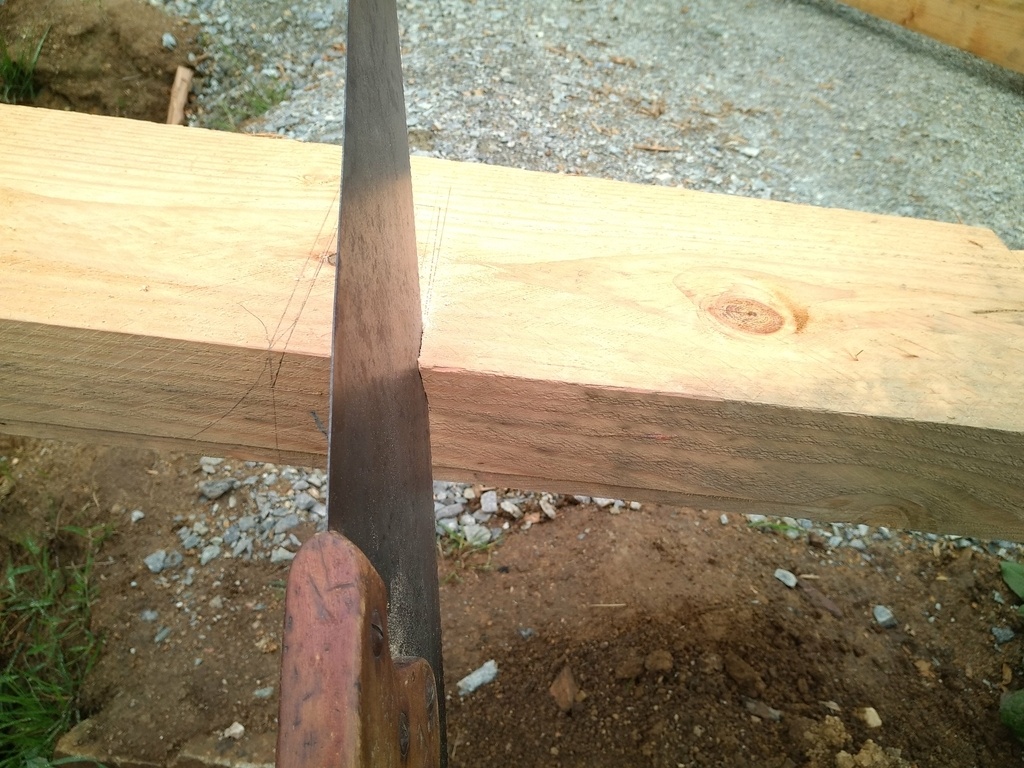

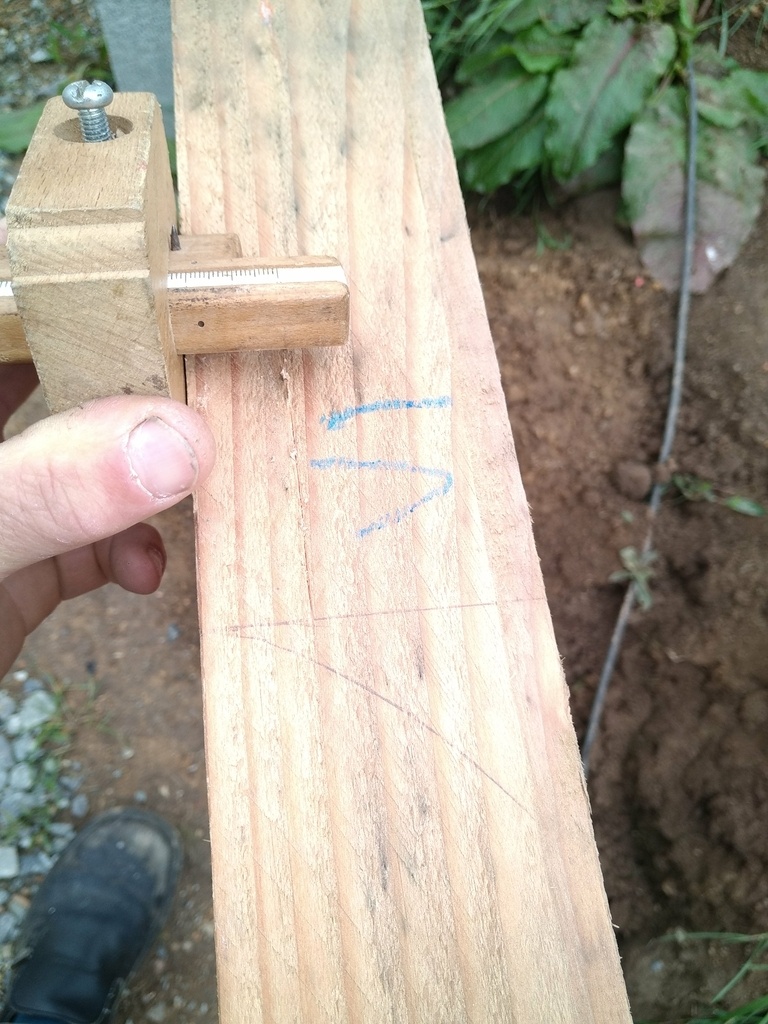

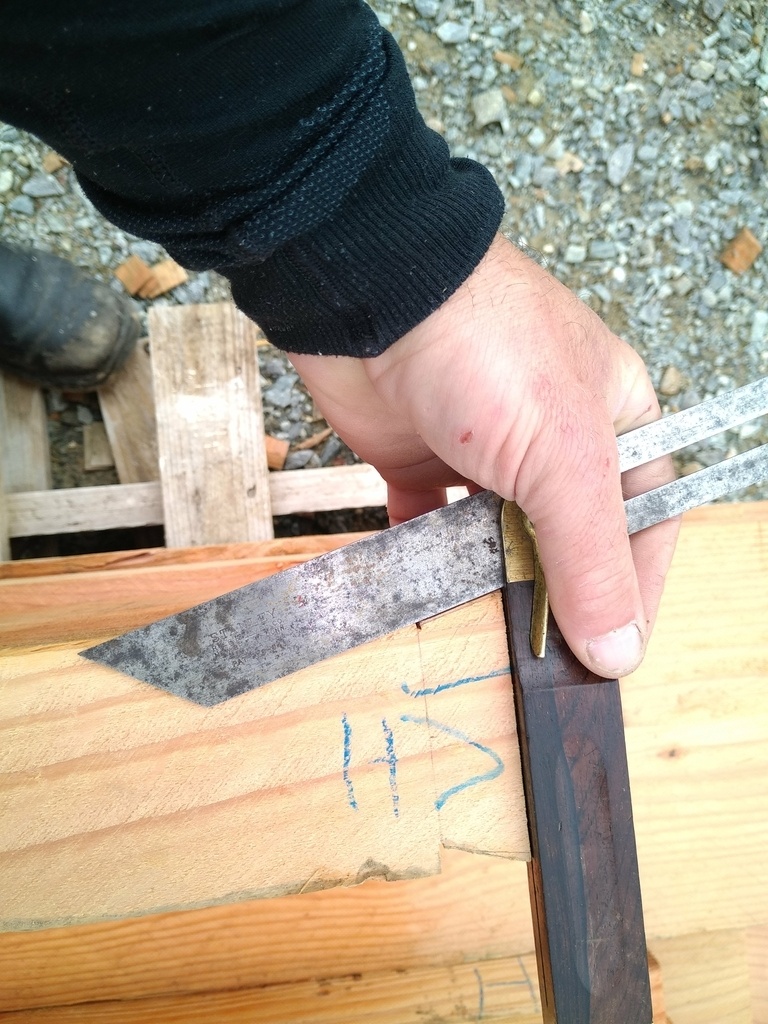

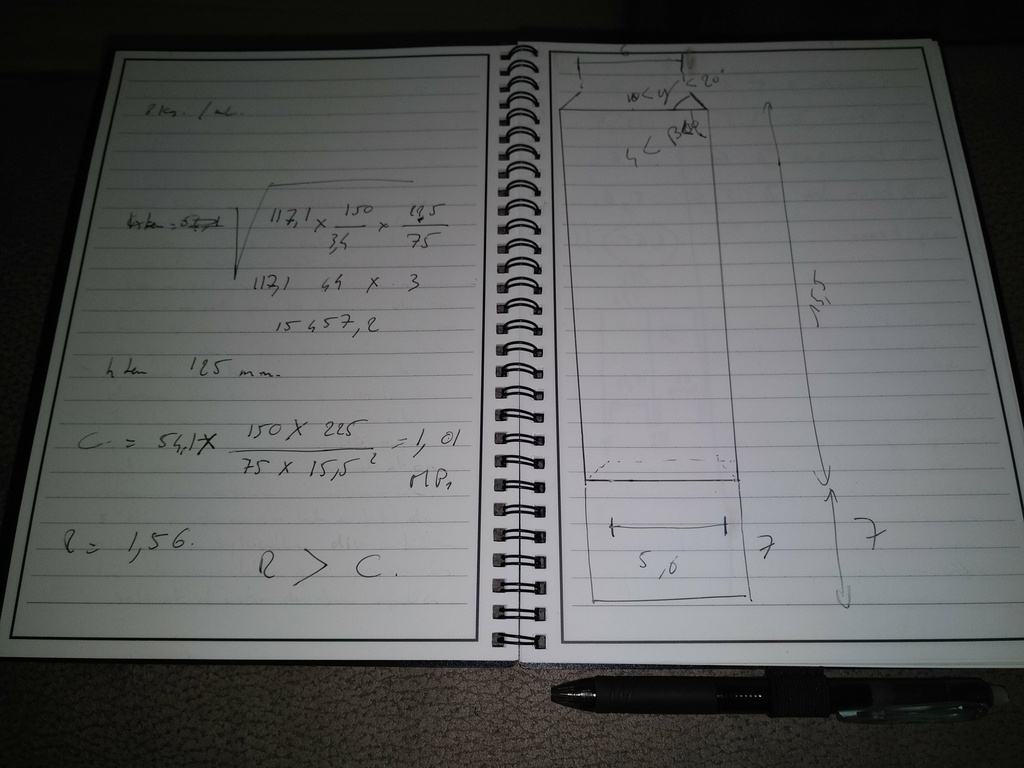

Le dimensionnement grâce au précieux document et enfin la coupe !!!

et ben finalement ce n'est pas très compliqué !
C'est parti pour 16 QA.

en vidéo :

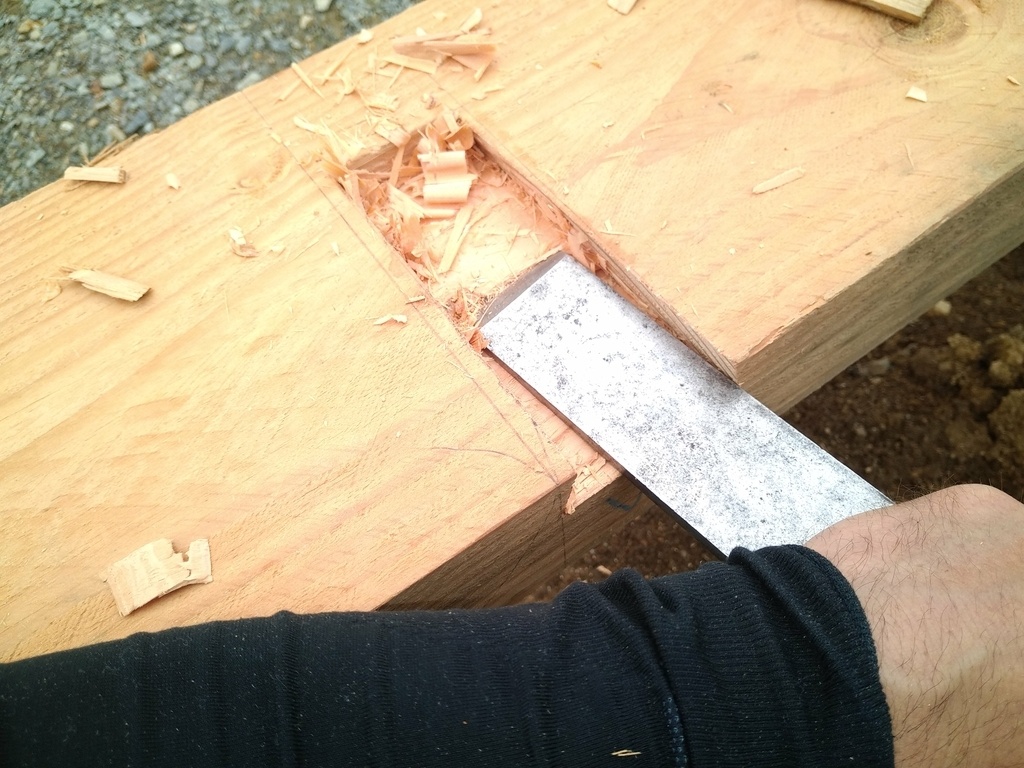

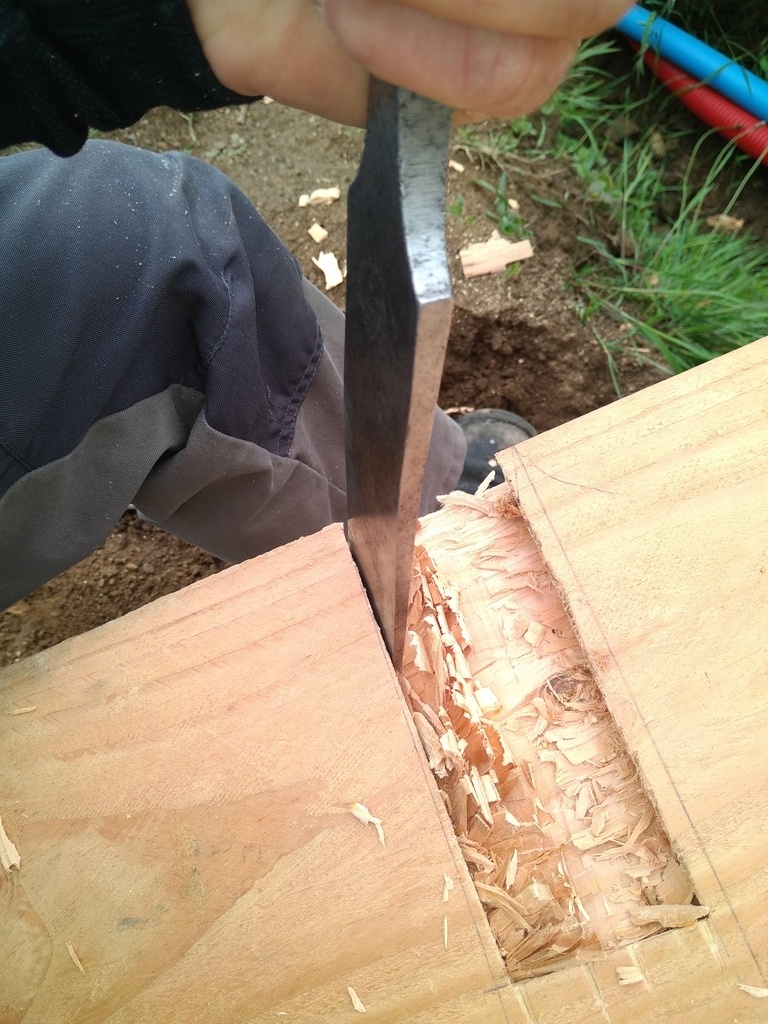

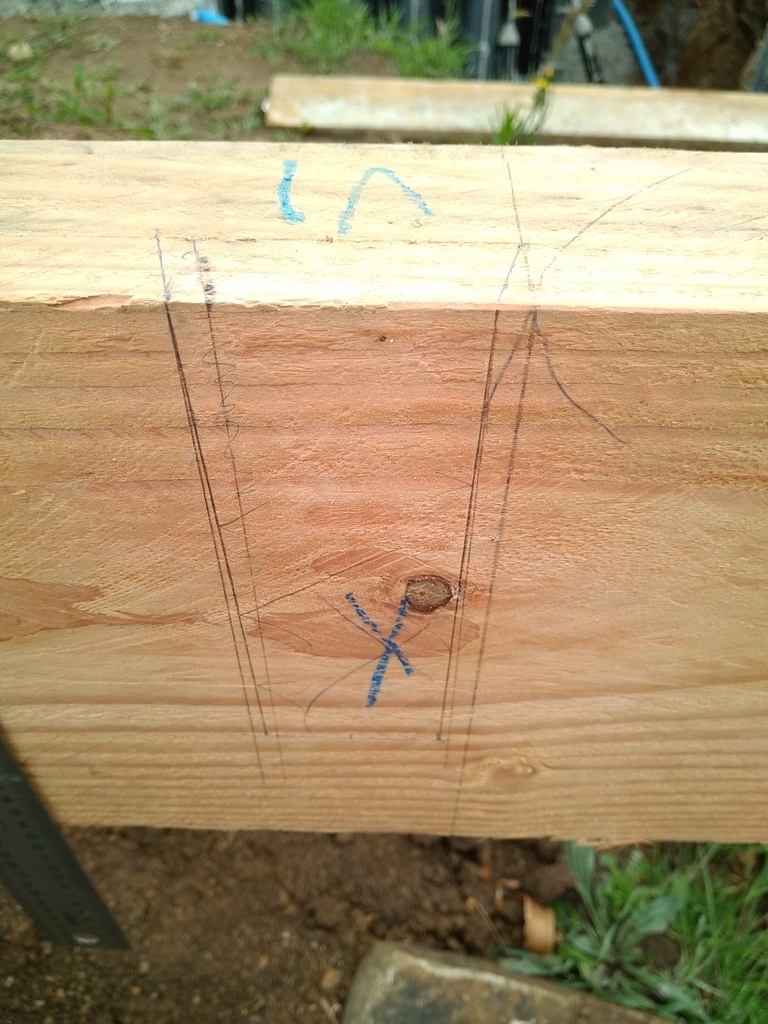

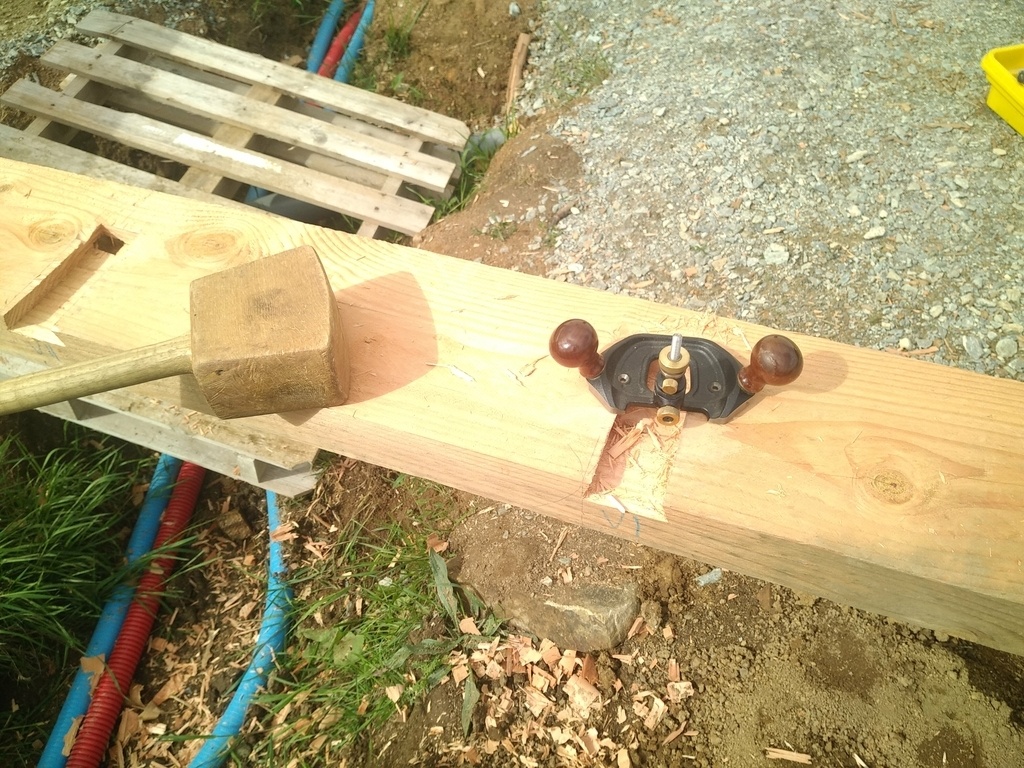

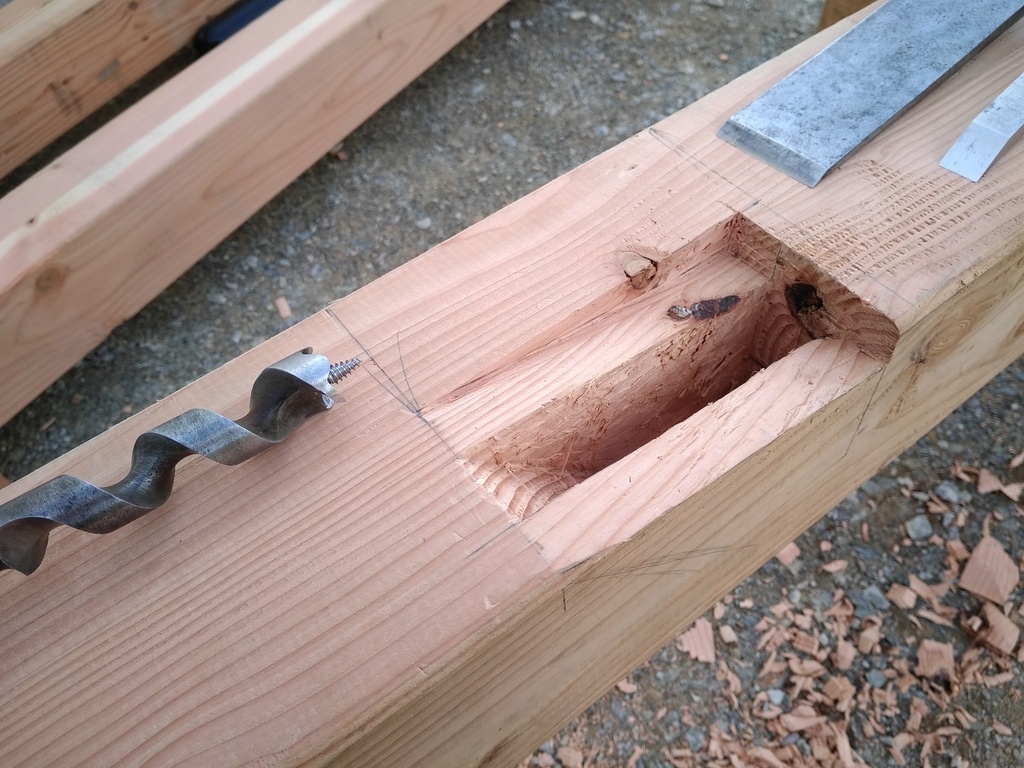

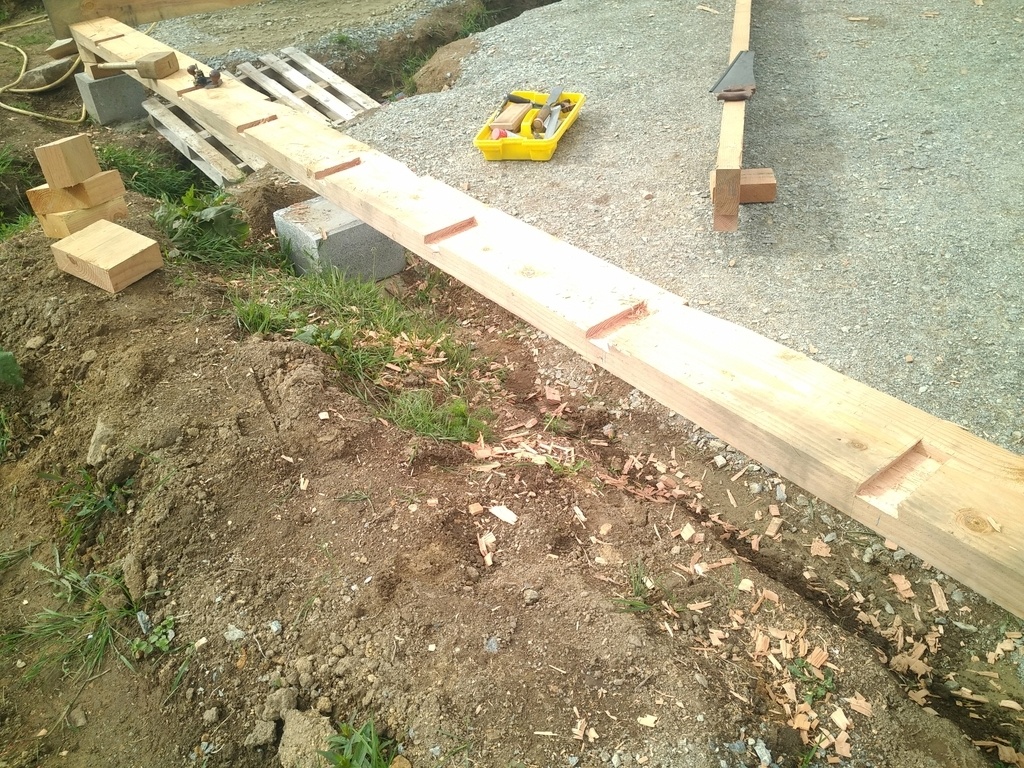

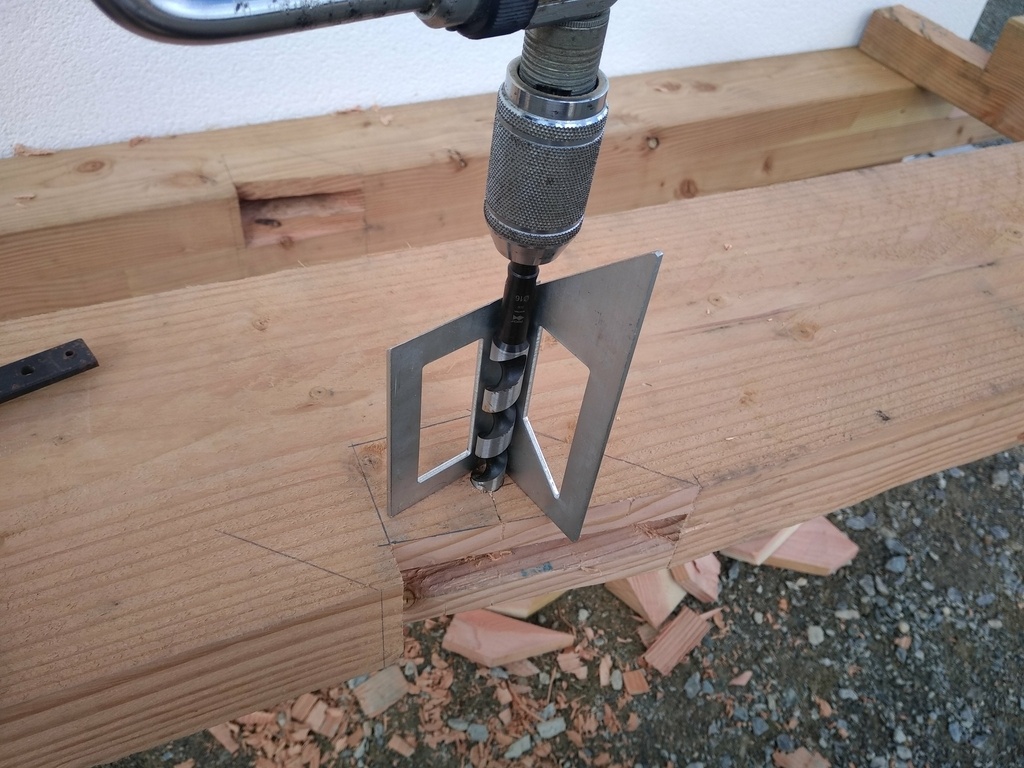

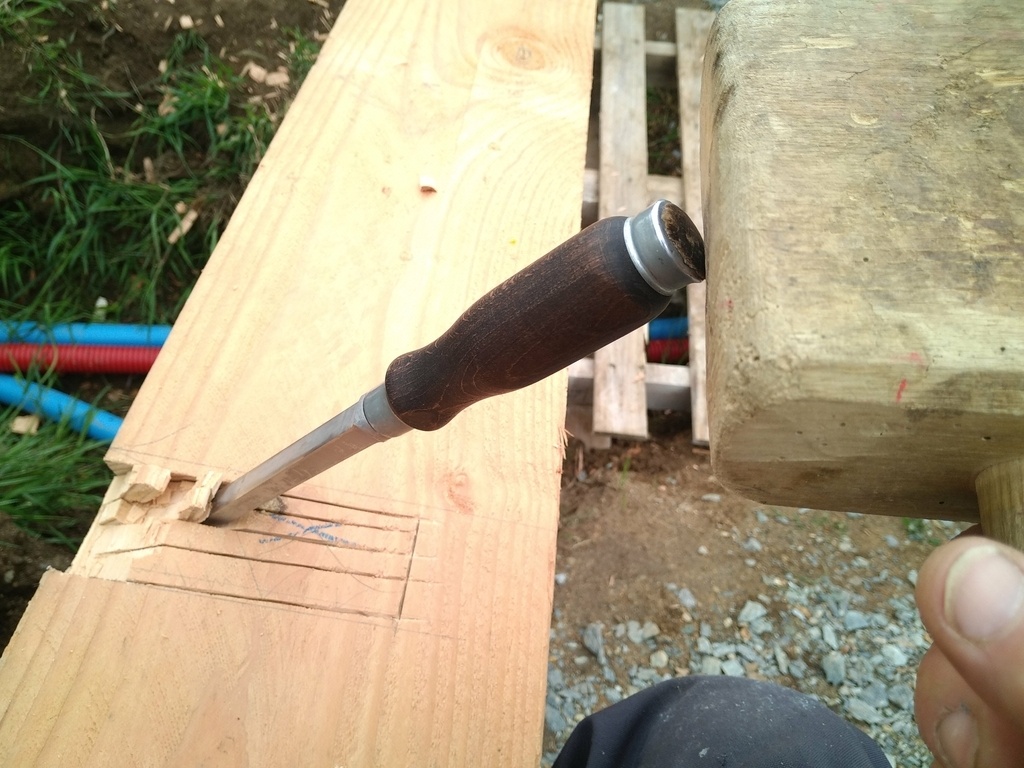

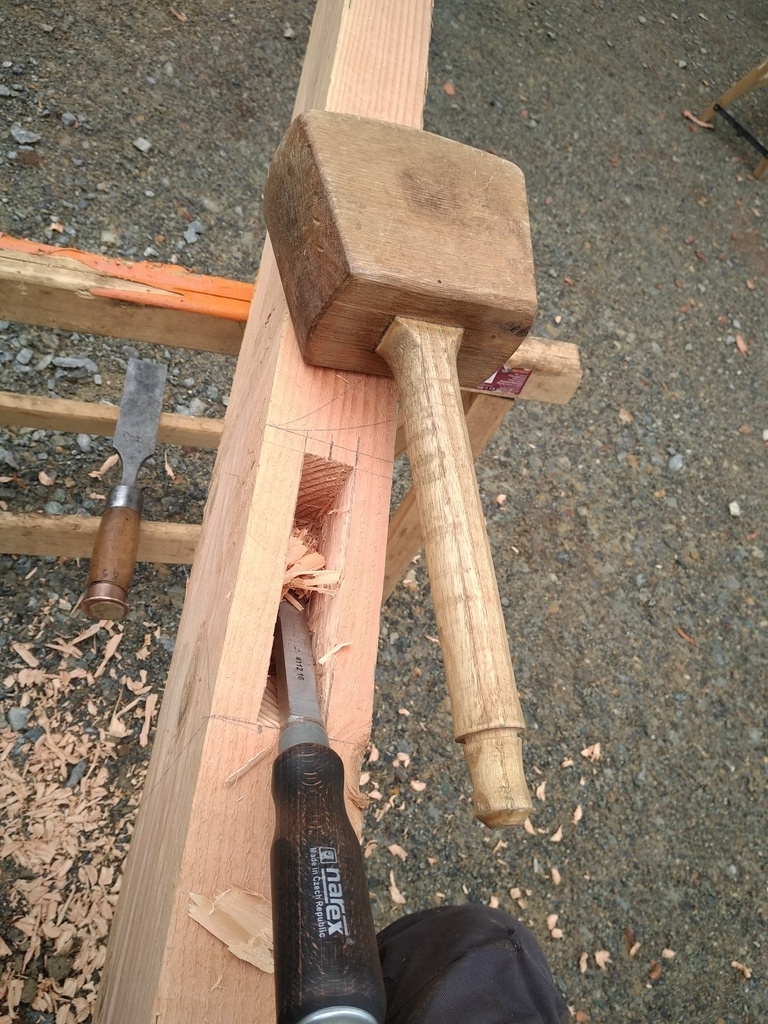

Et ensuite les mortaises des queues !

Pas tellement plus compliquées en fait. Il faut juste faire attention à ses tracés.
(J'vous en mets 16 aussi du coup ???)

en vidéo :

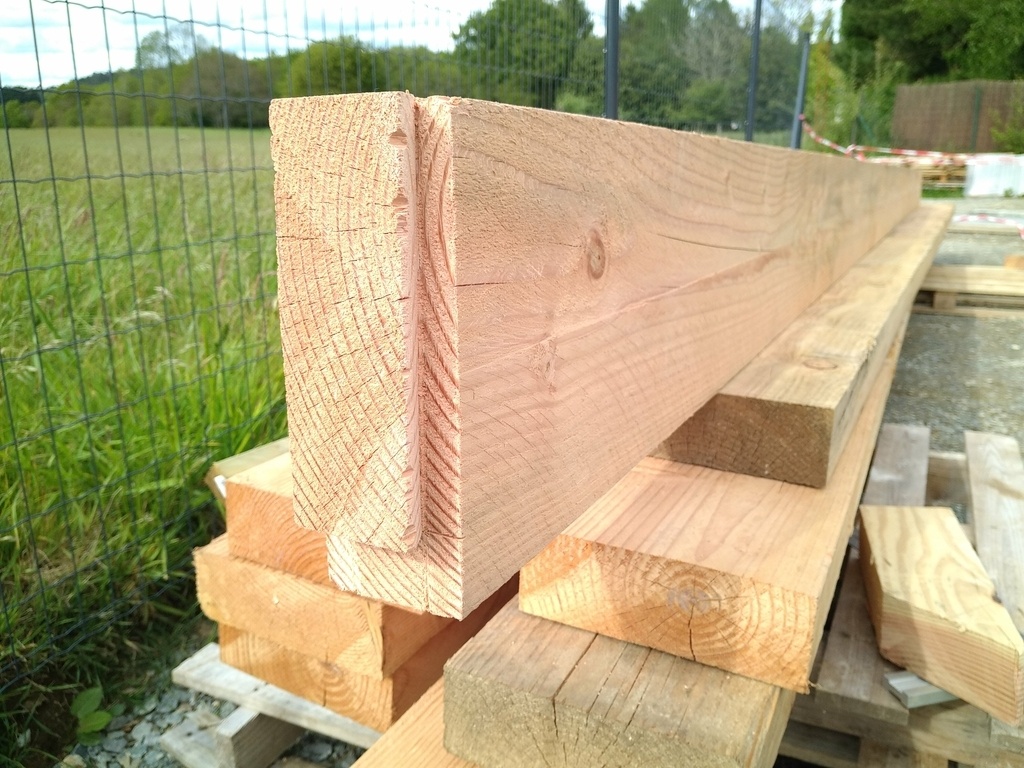

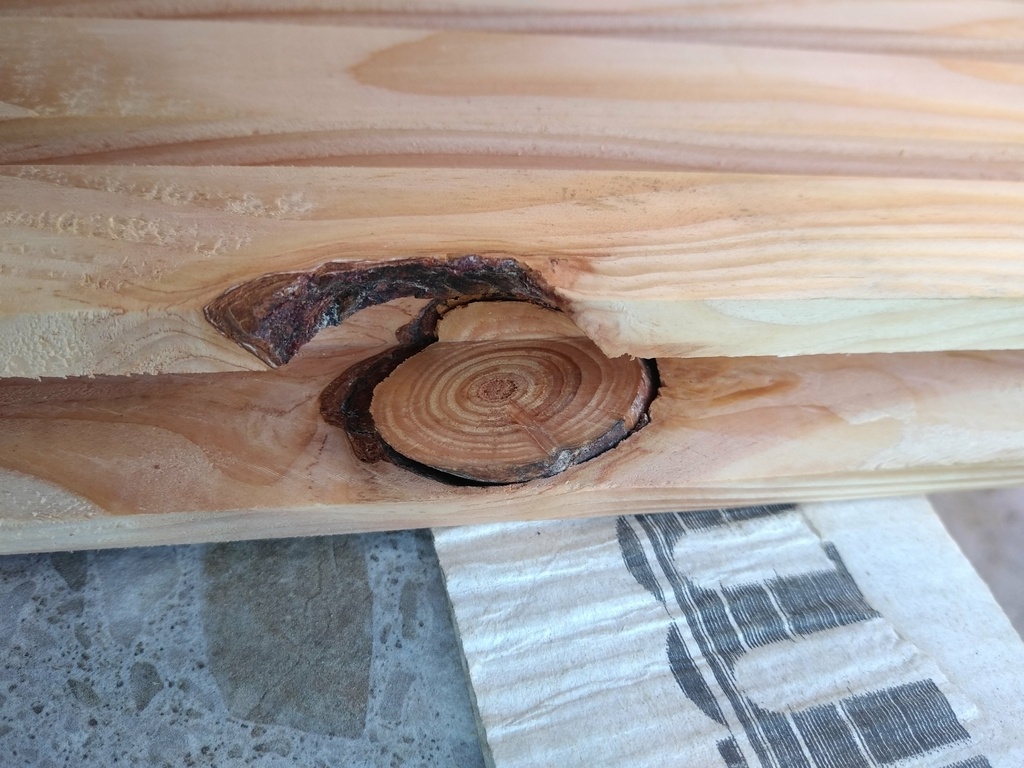

Bon tout ça c'est bien beau mais le bois, déjà il est pas très beau, il a des traces d'usinage en scierie et de transport (faites gaffe avec les fenwicks b....l de m....!!!!) et en plus il était dehors !

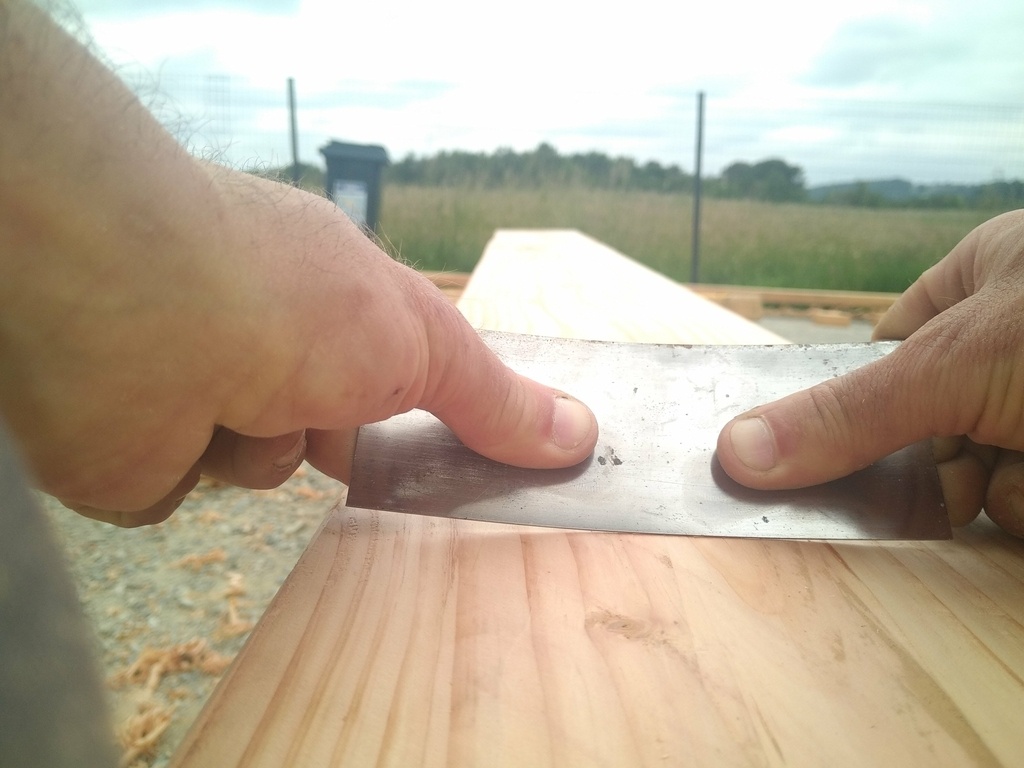

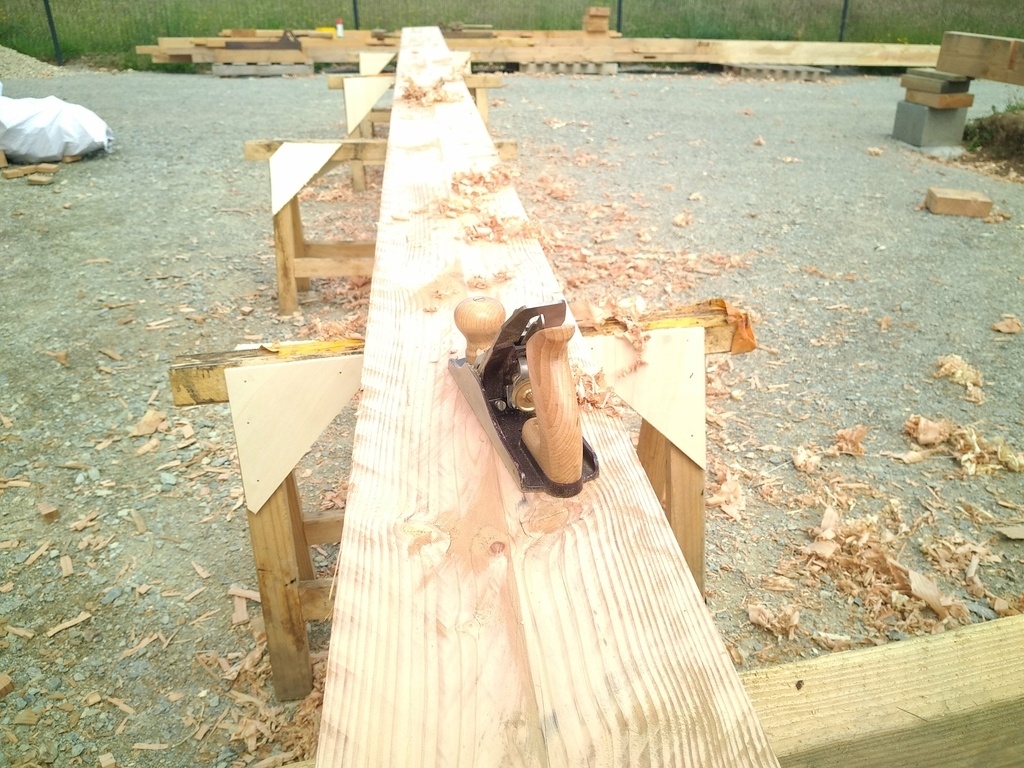

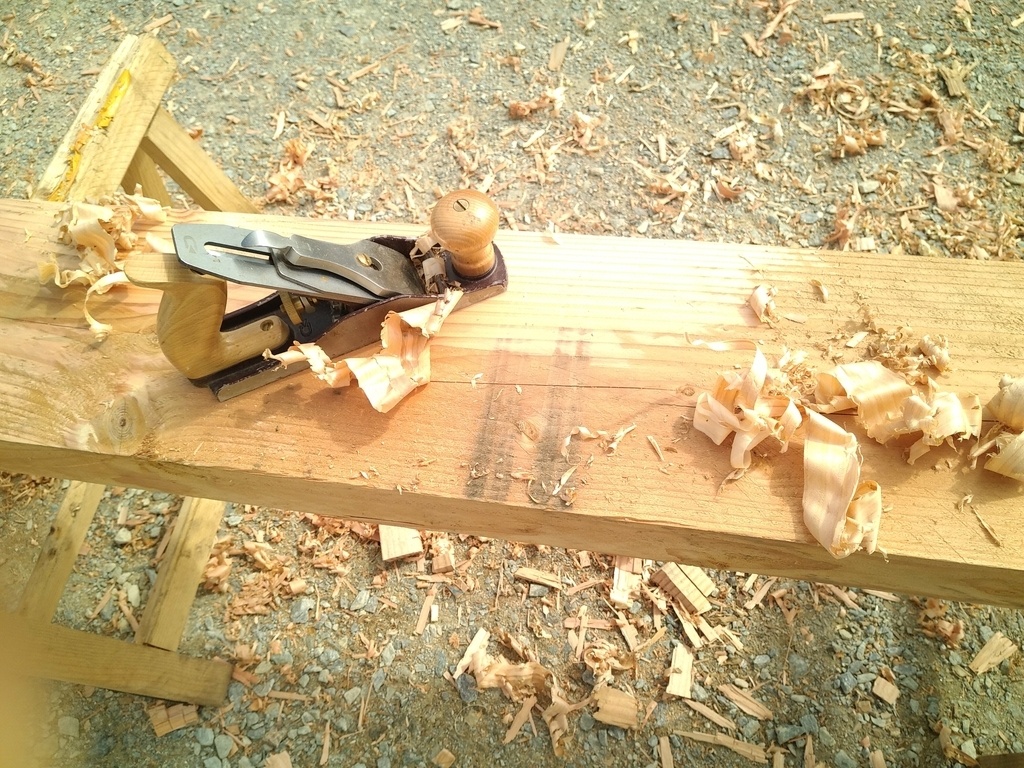

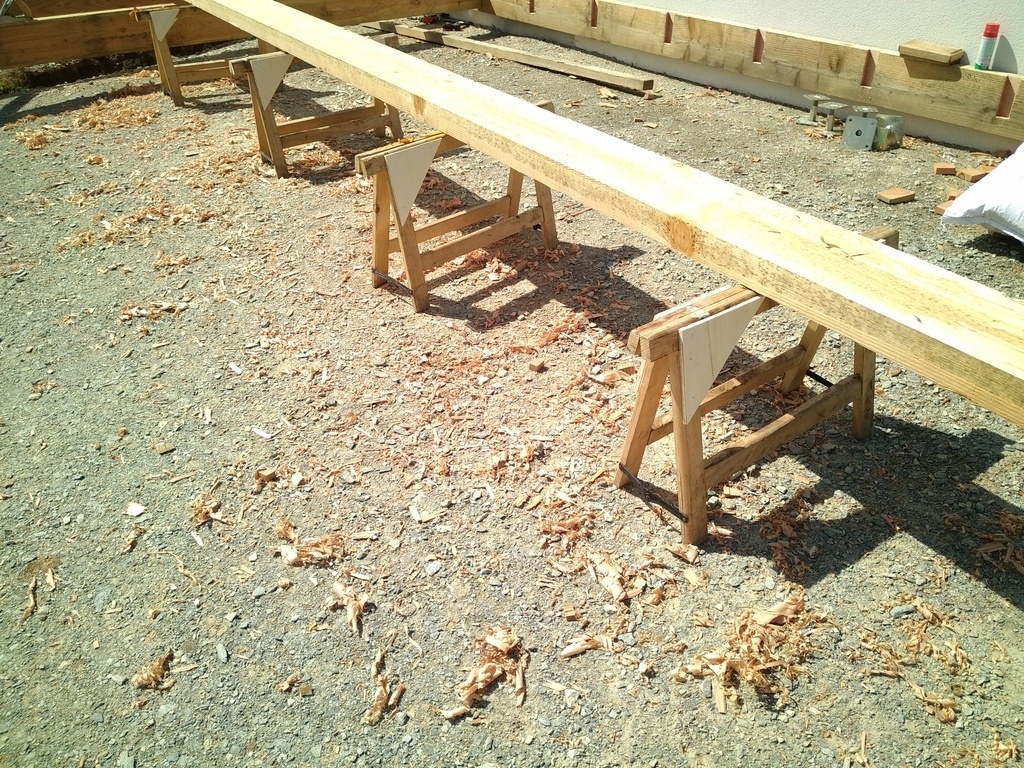

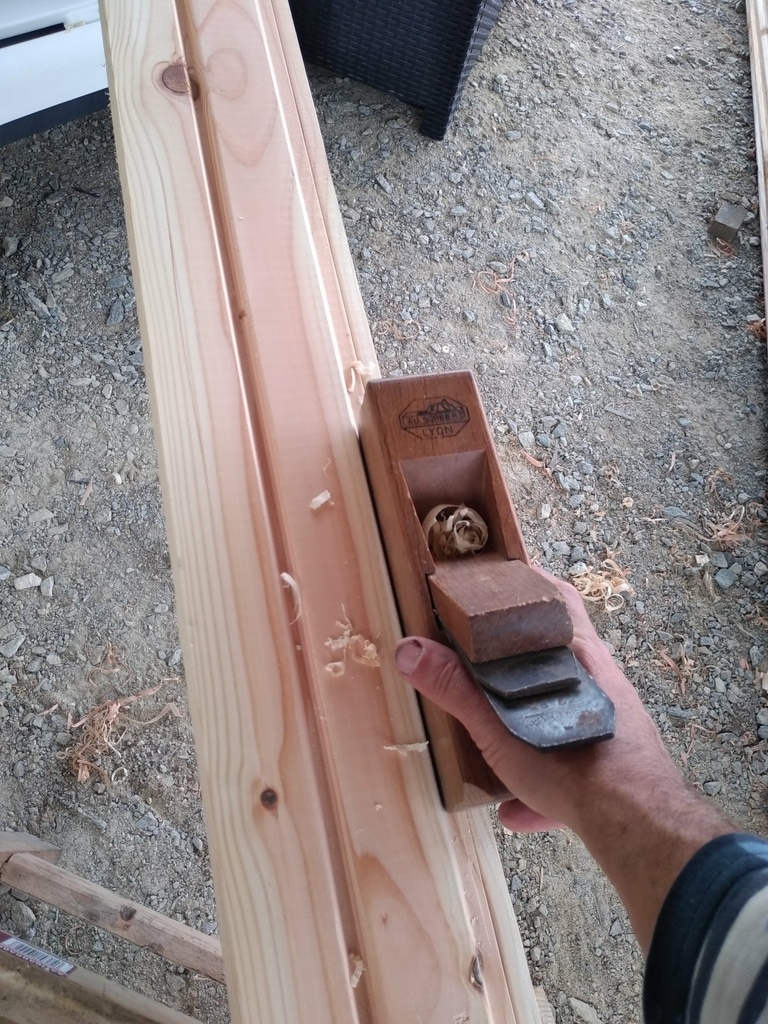

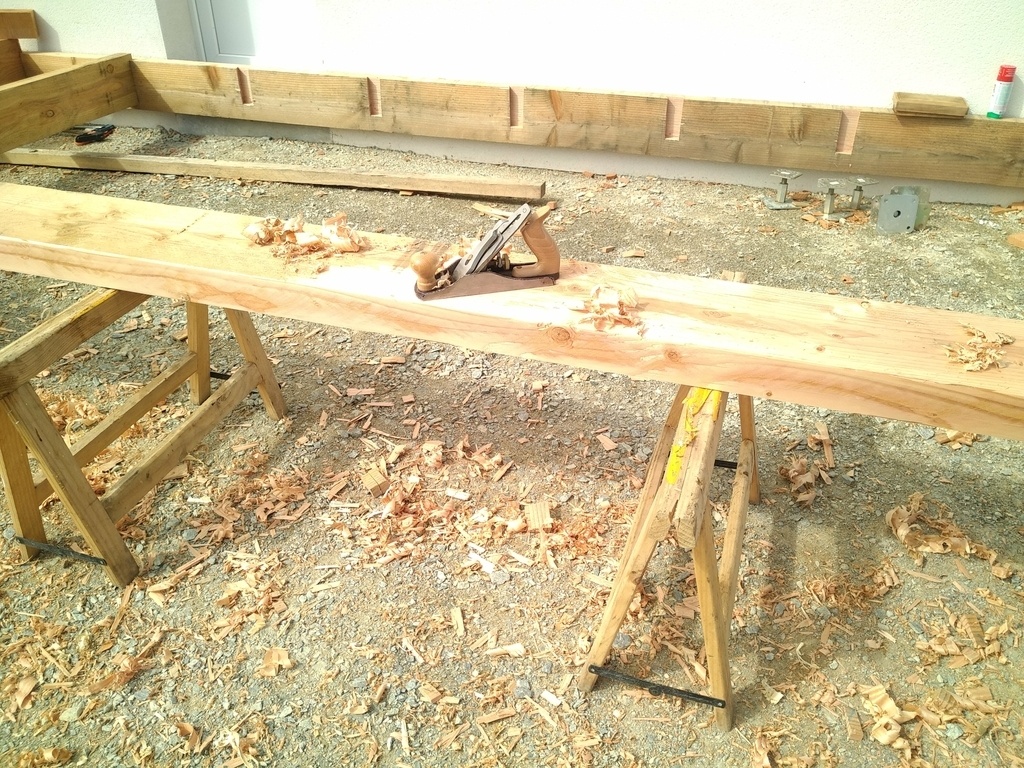

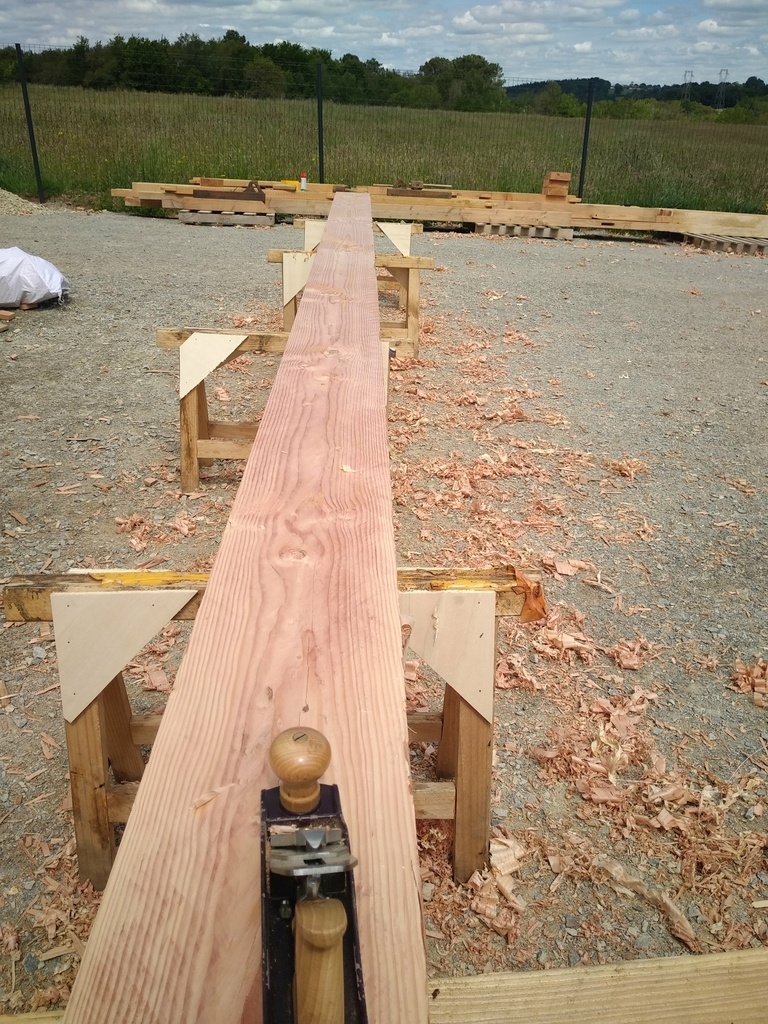

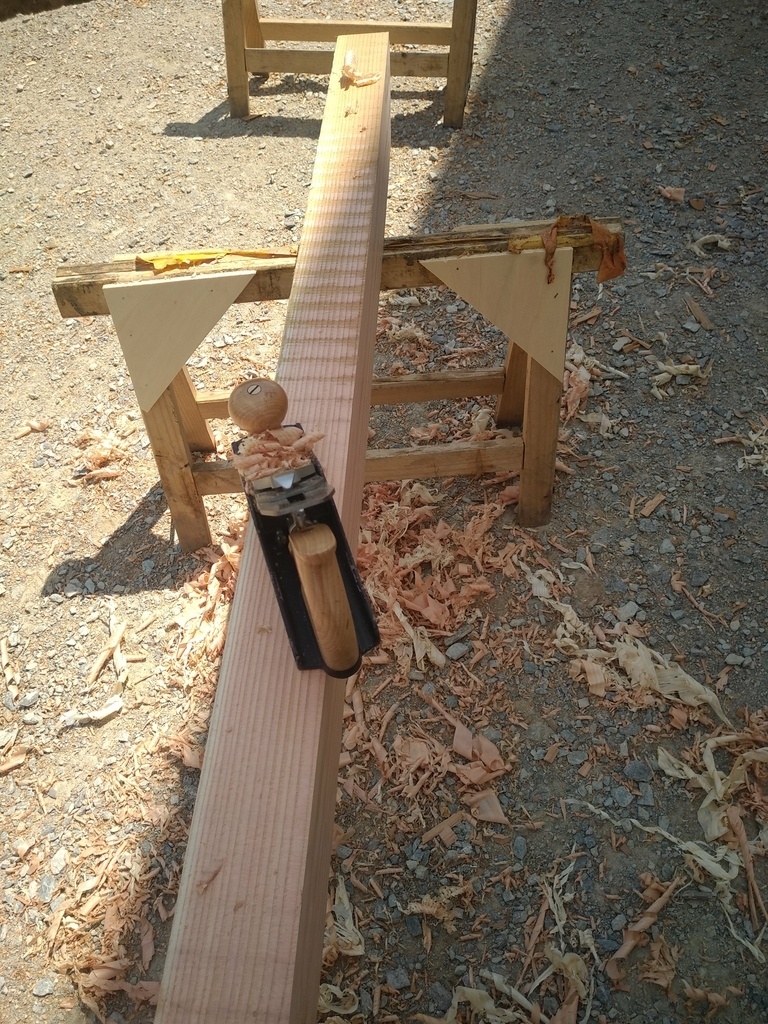

Donc rabotage de propreté ! et là bon sang !!!! Mais que le douglas est désagréable !!!! J’en ai ch...! Donnez-moi un rabot électrique !!!! (non mais ça va pas non ???? On va pas craquer maintenant !!!!)

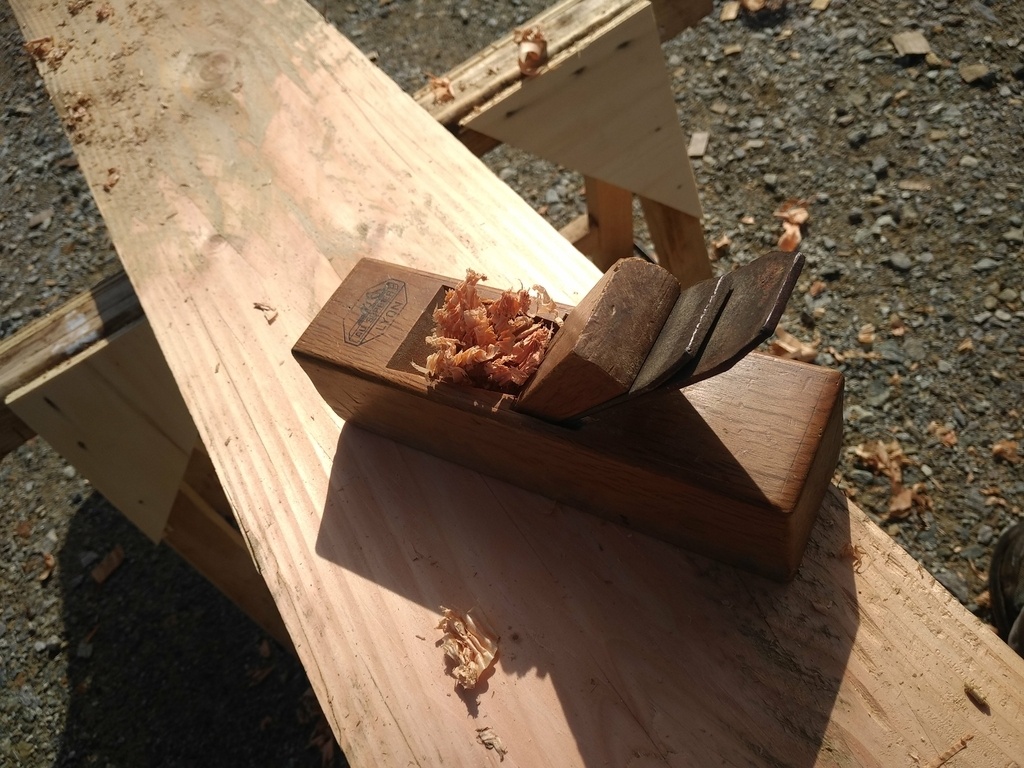

J'ai tout essayer : varlope bois, rabot n4, rabot bois, rabot de paume, galère et même le racloir !!!!

Bon j'ai fini par avoir des poutres relativement propres !!!!
(et aussi j'ai renforcé mes tréteaux qui ont subit (en même temps ils ne sont pas fait pour ce genre de travail!)

vidéo de rabotage bien costaud !

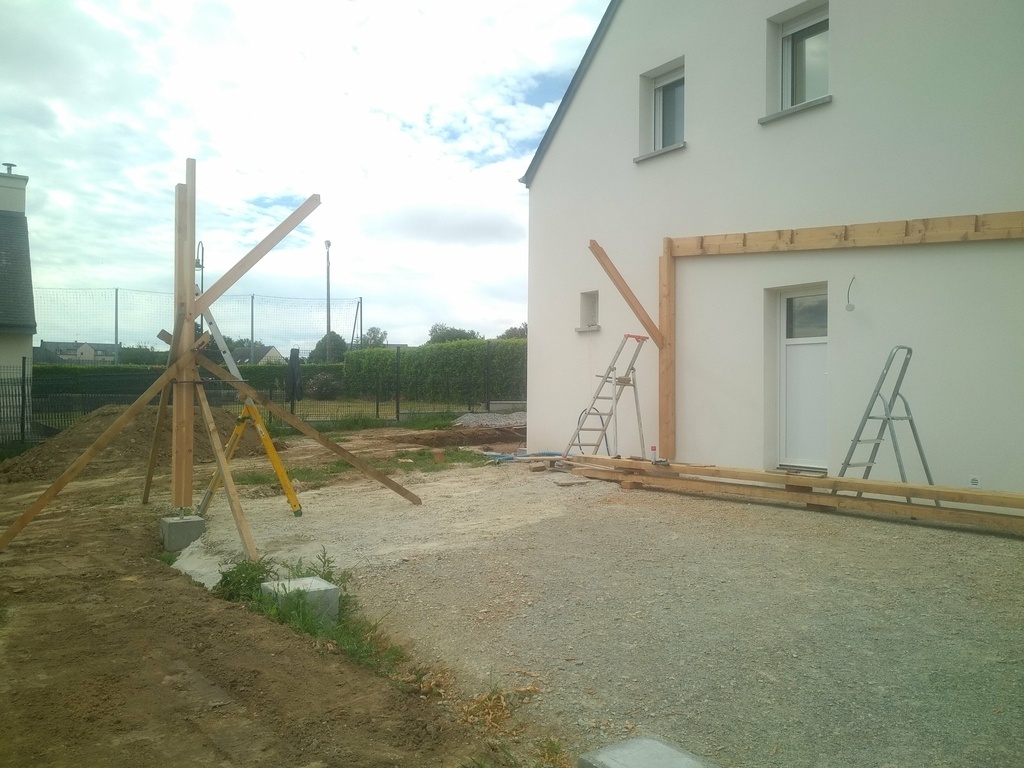

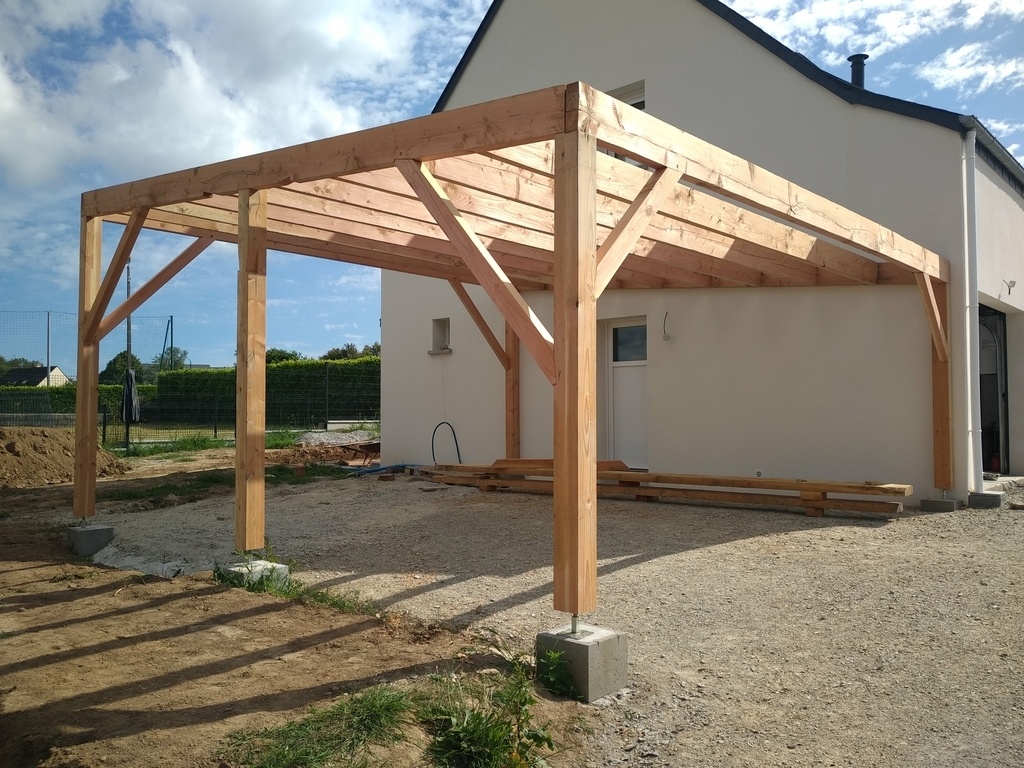

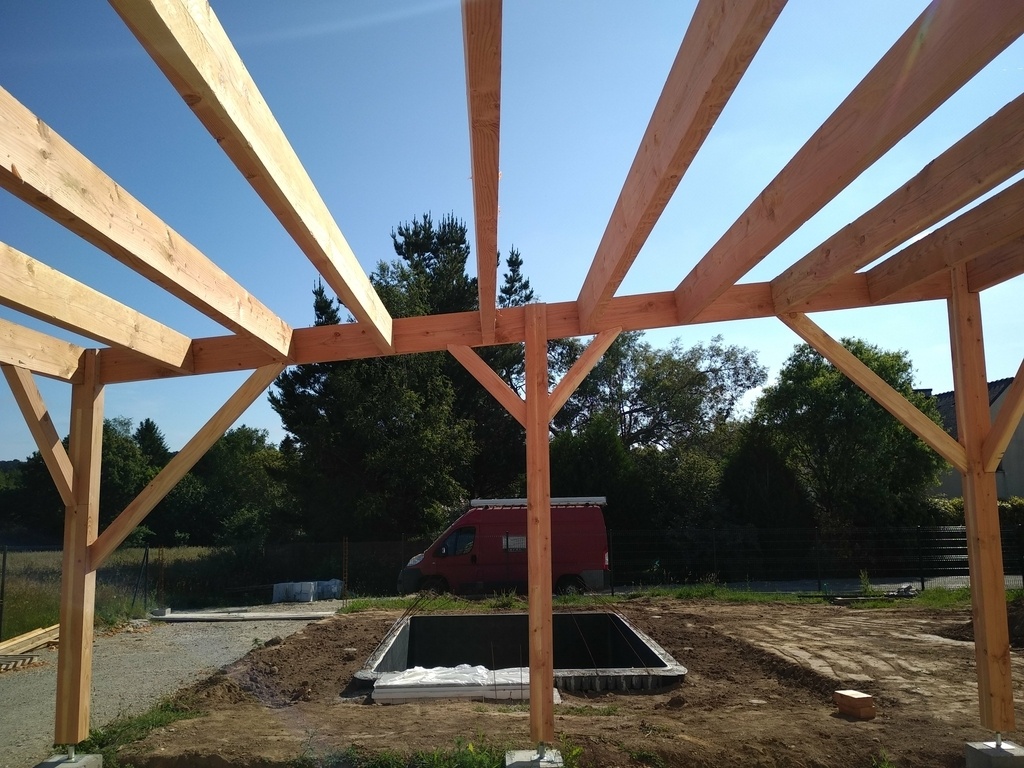

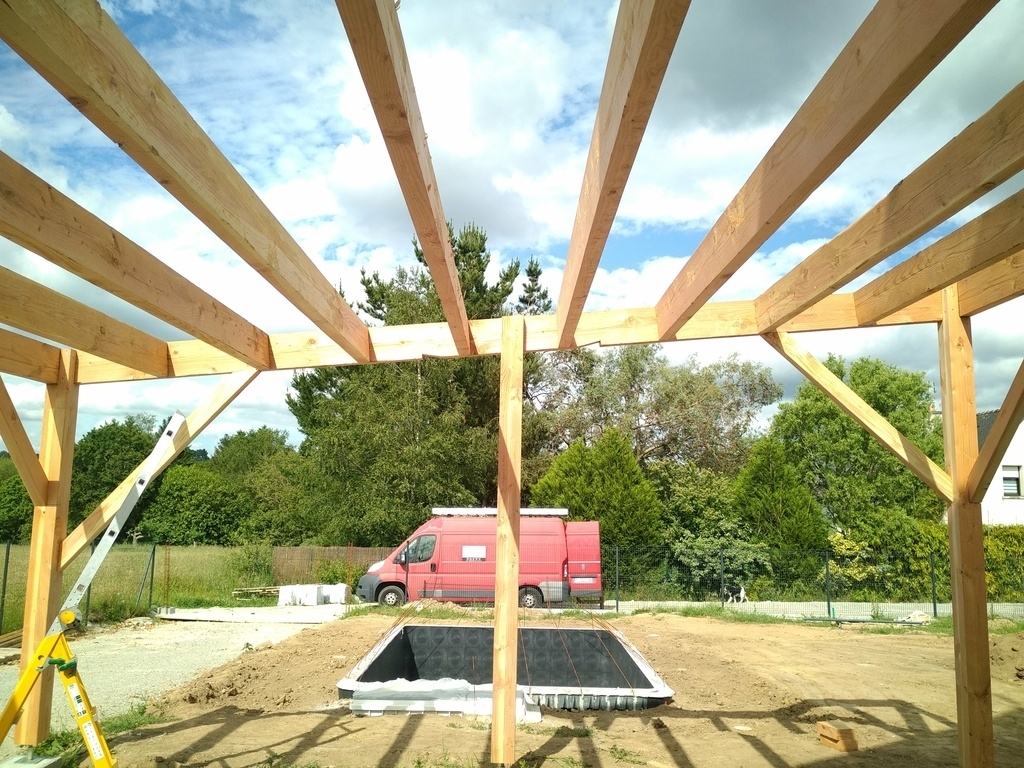

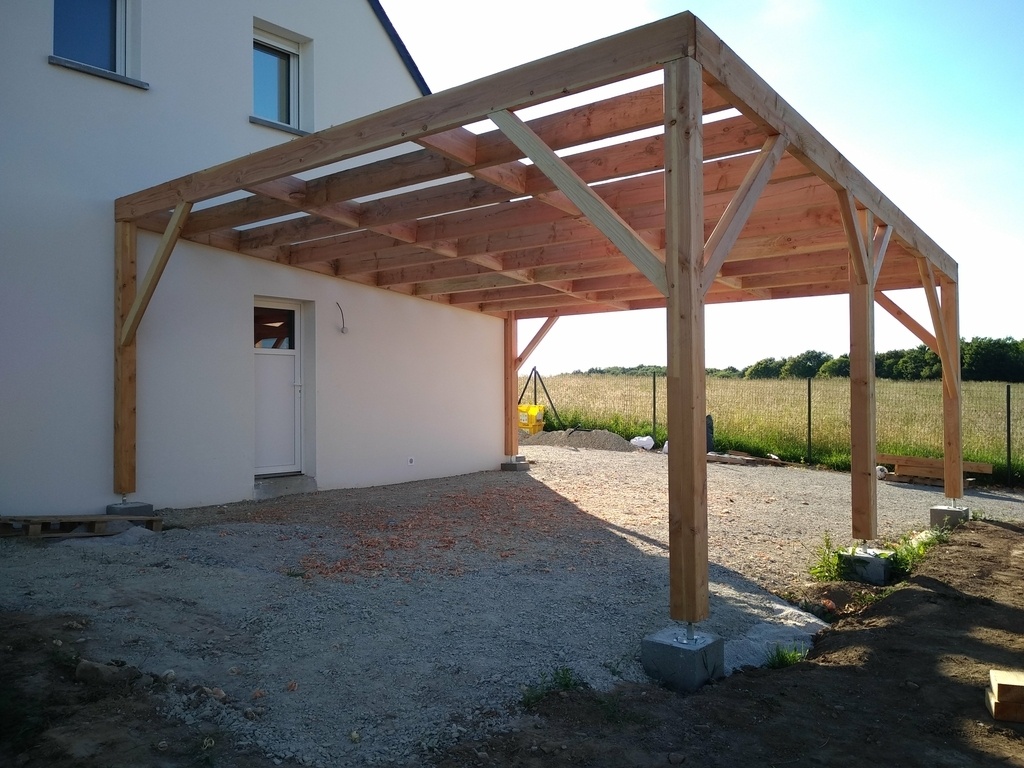

Montage :

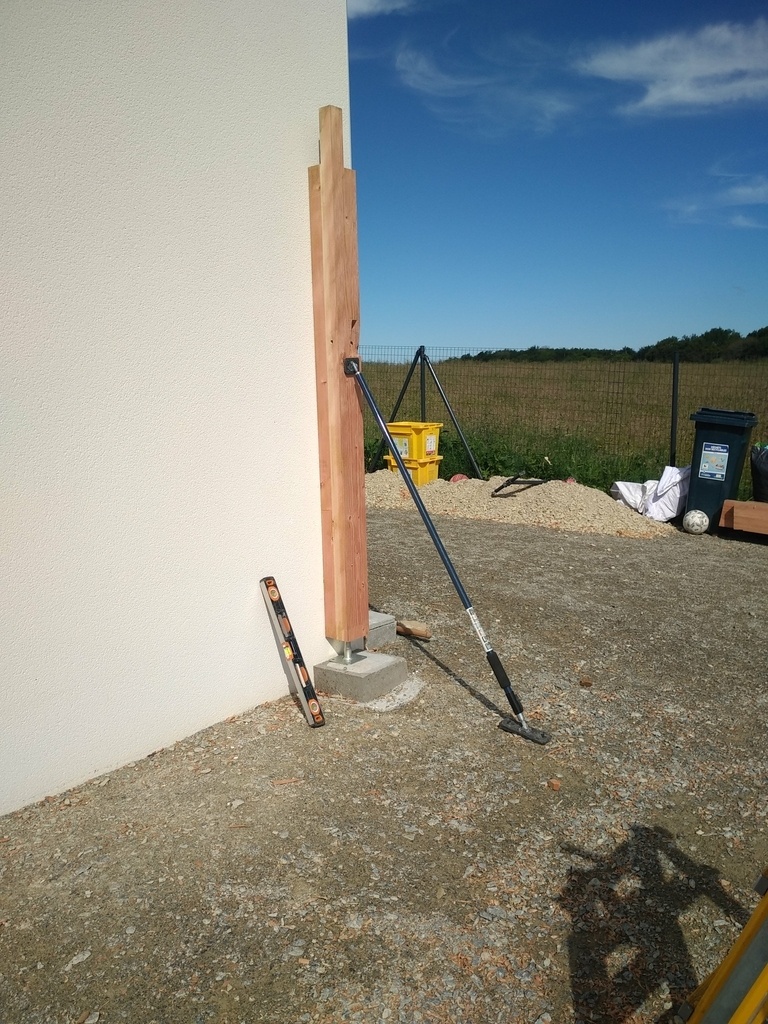

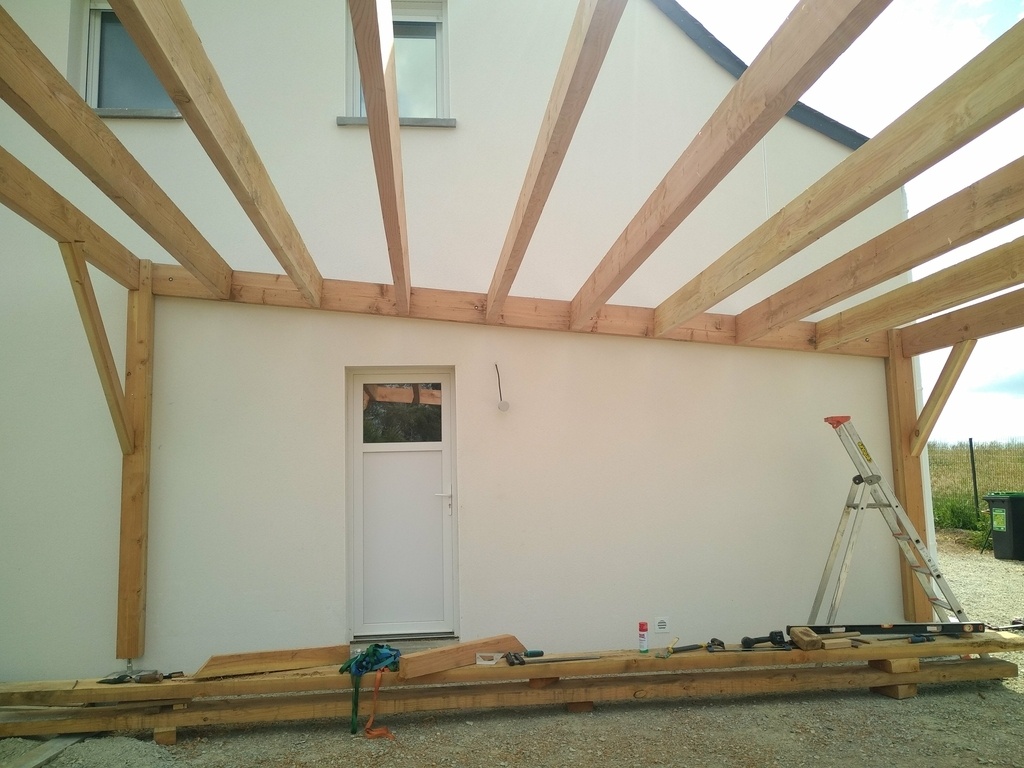

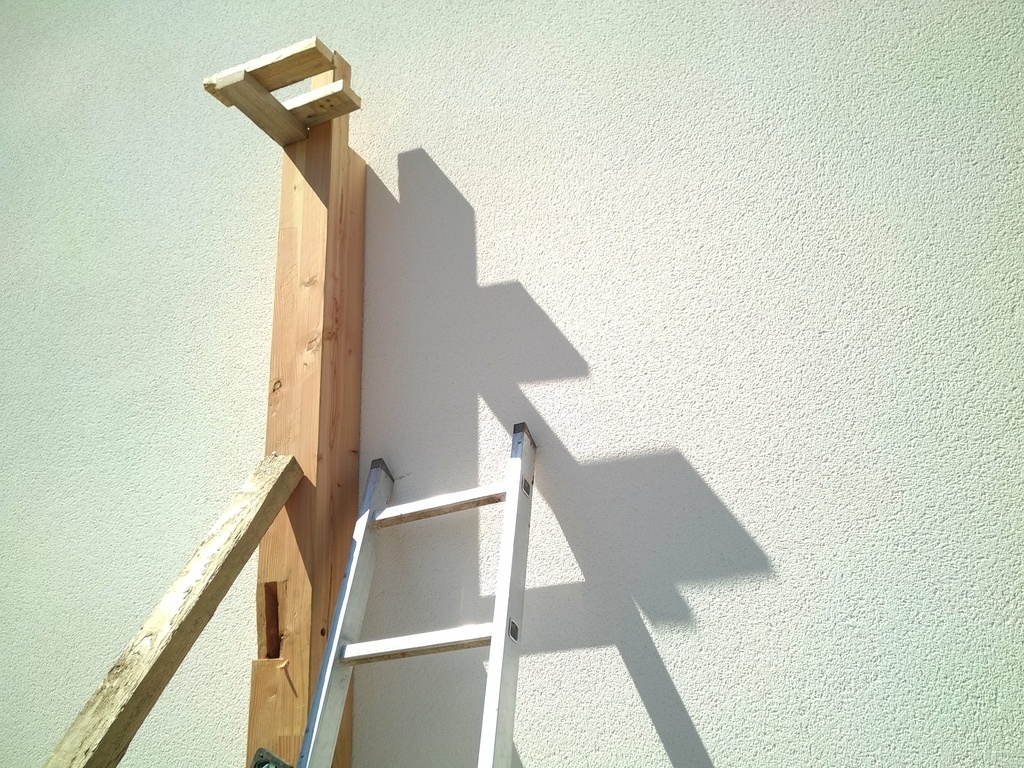

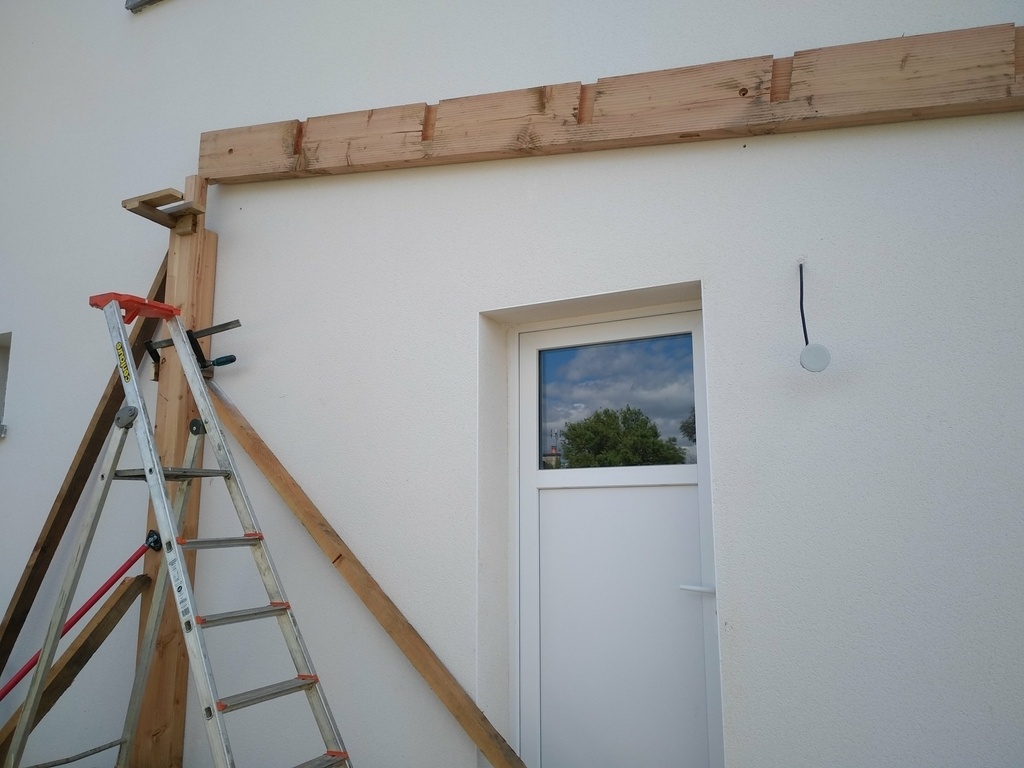

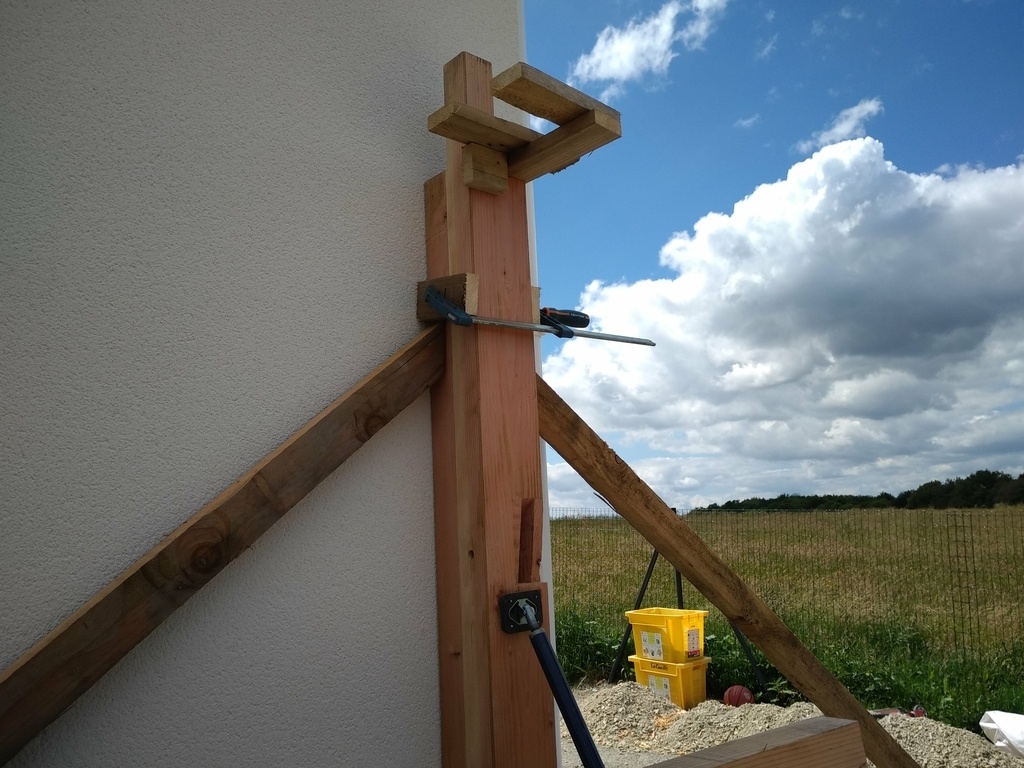

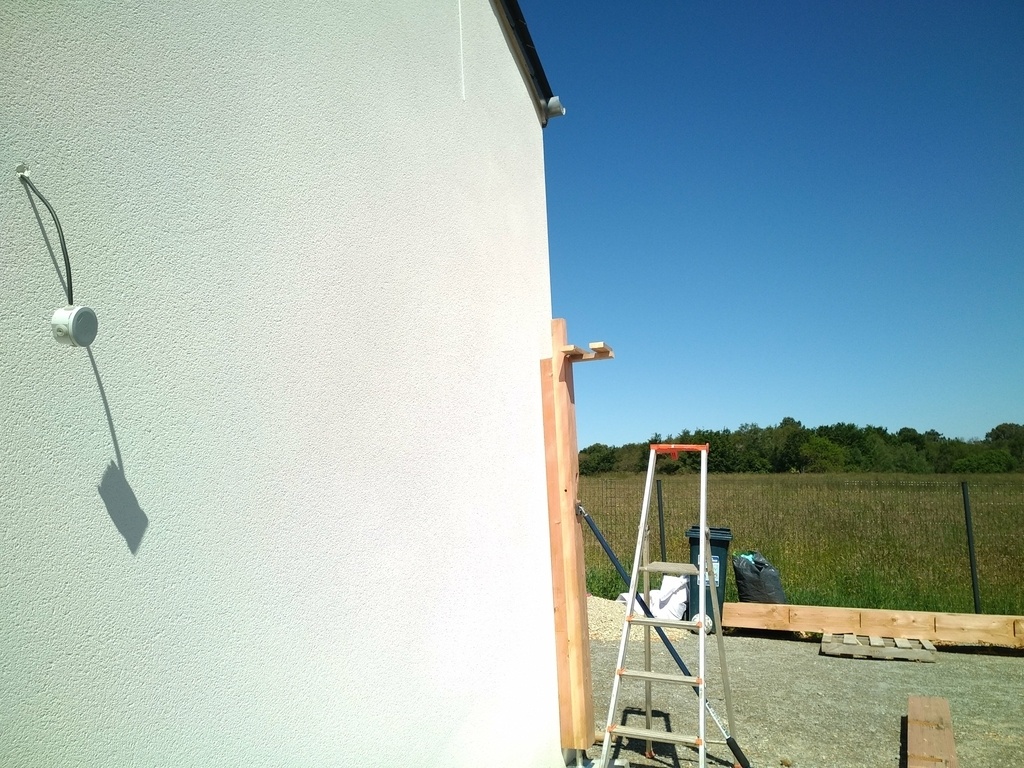

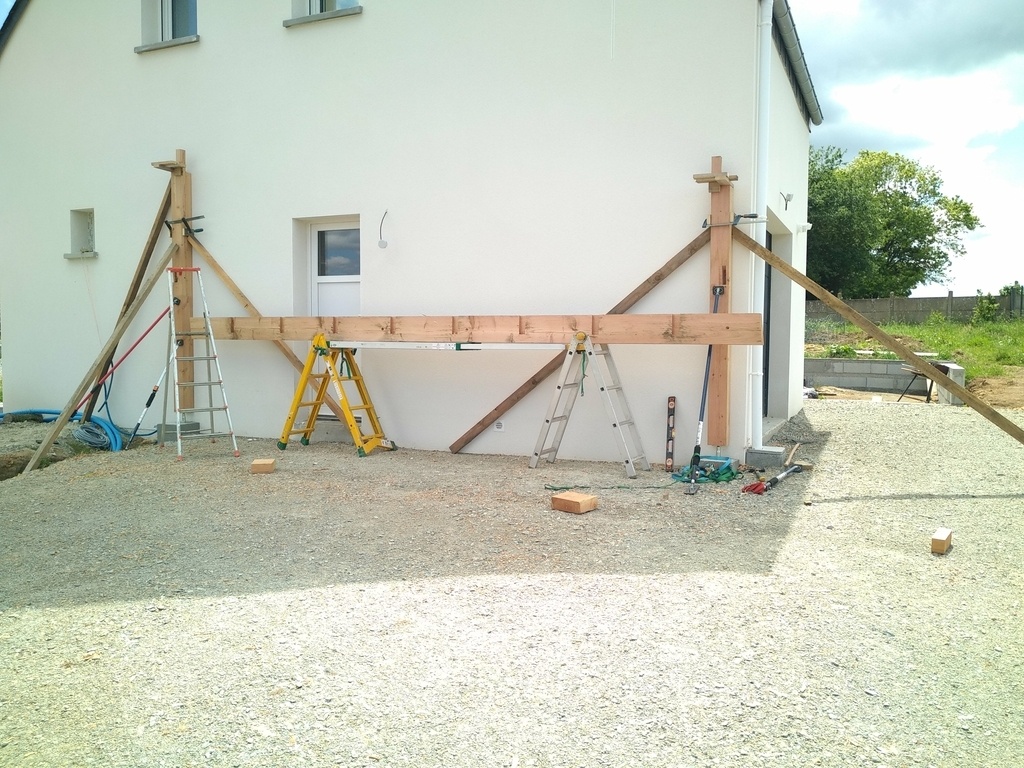

pour la partie contre le pignon, j'ai été tétu (breton!) et j'ai décidé d'y arriver seul ! donc à force d'astuces de bricolage et d'un peu de risque j'y suis parvenu.

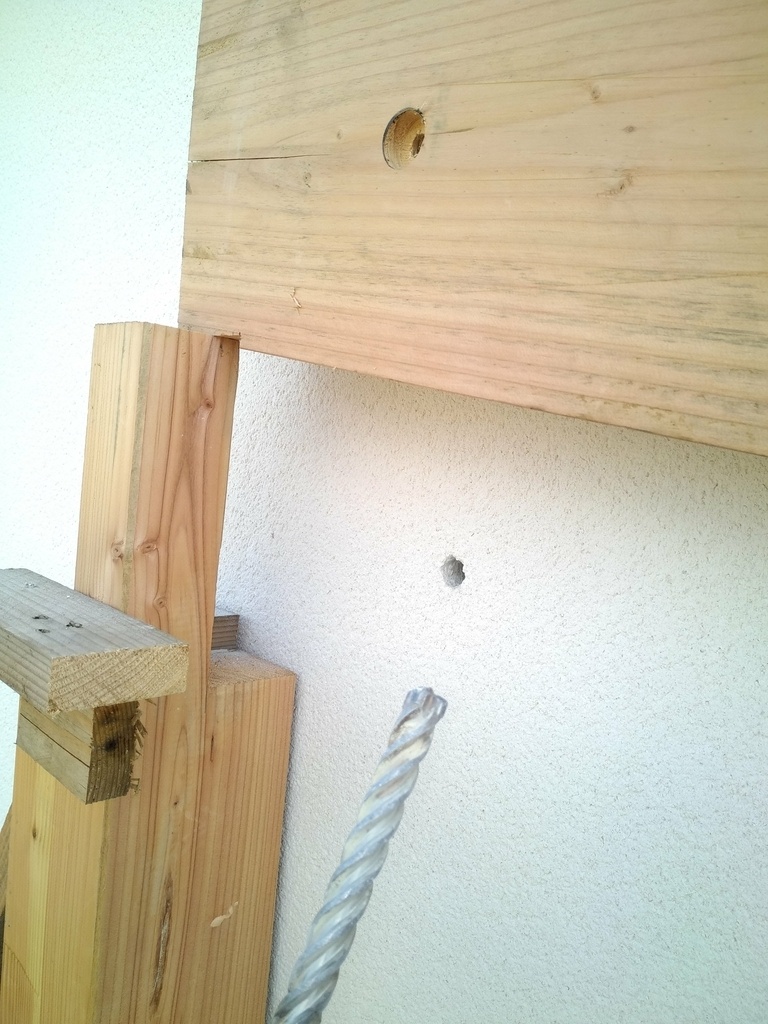

Les ancrages chimique effectués également.

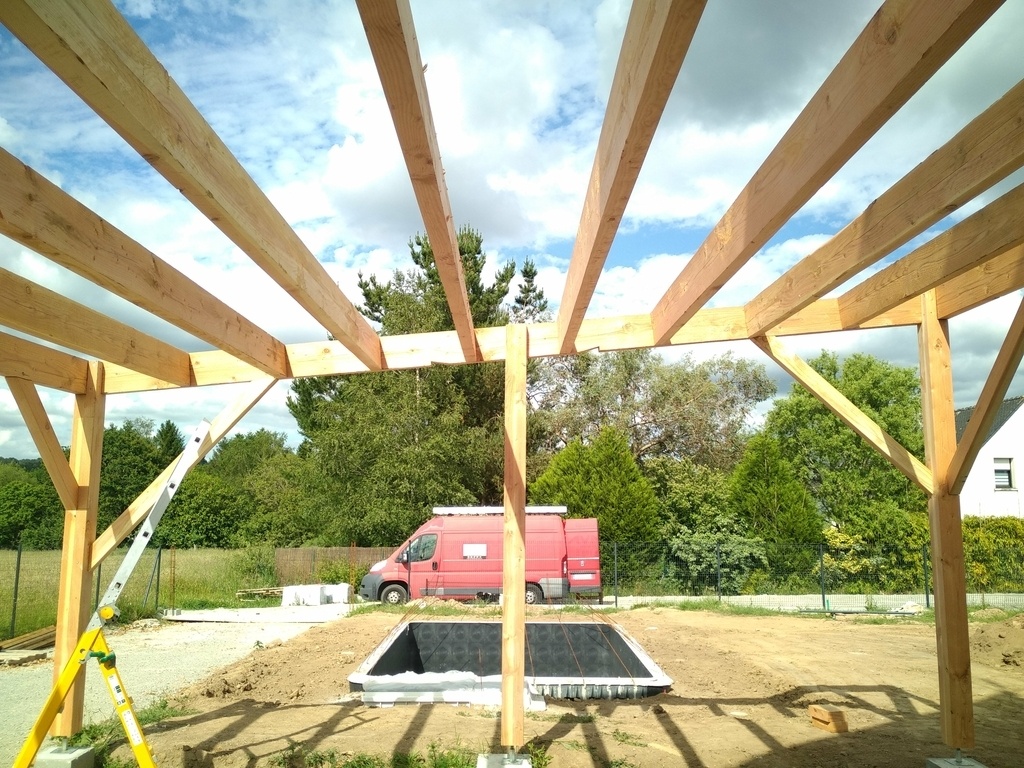

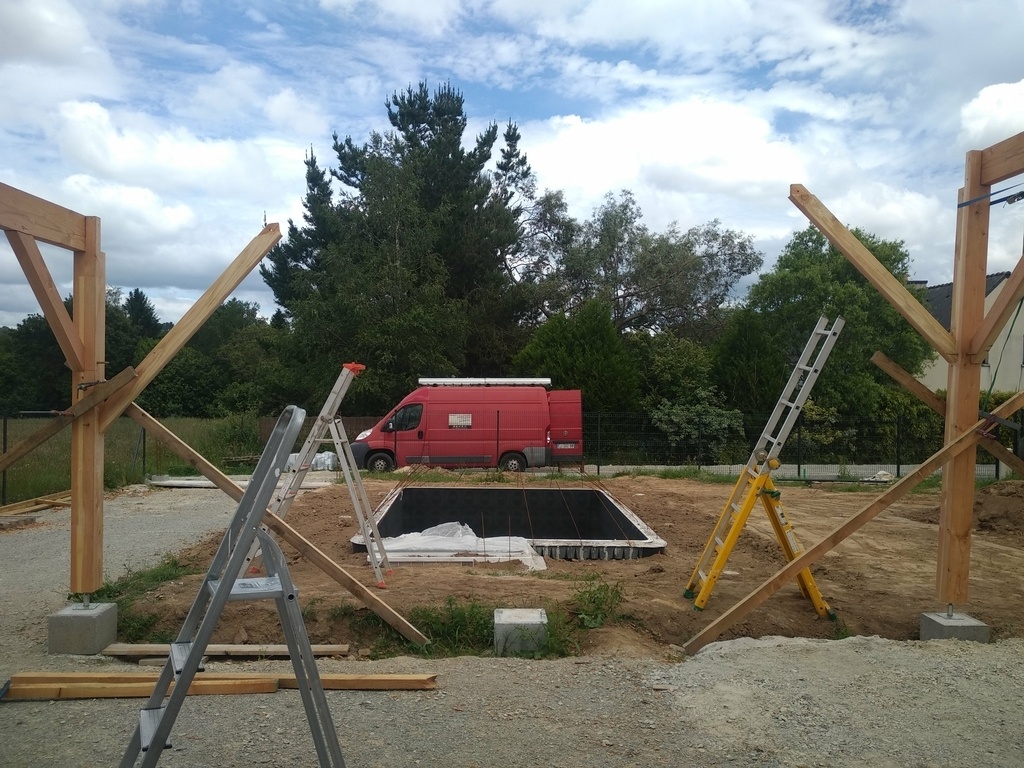

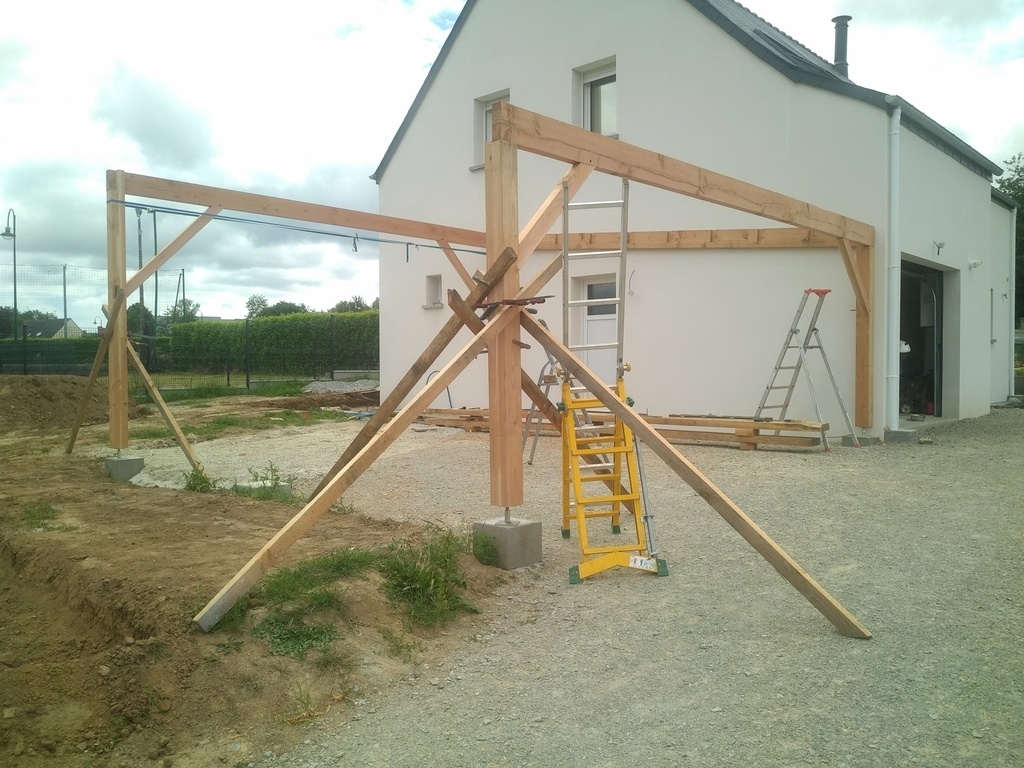

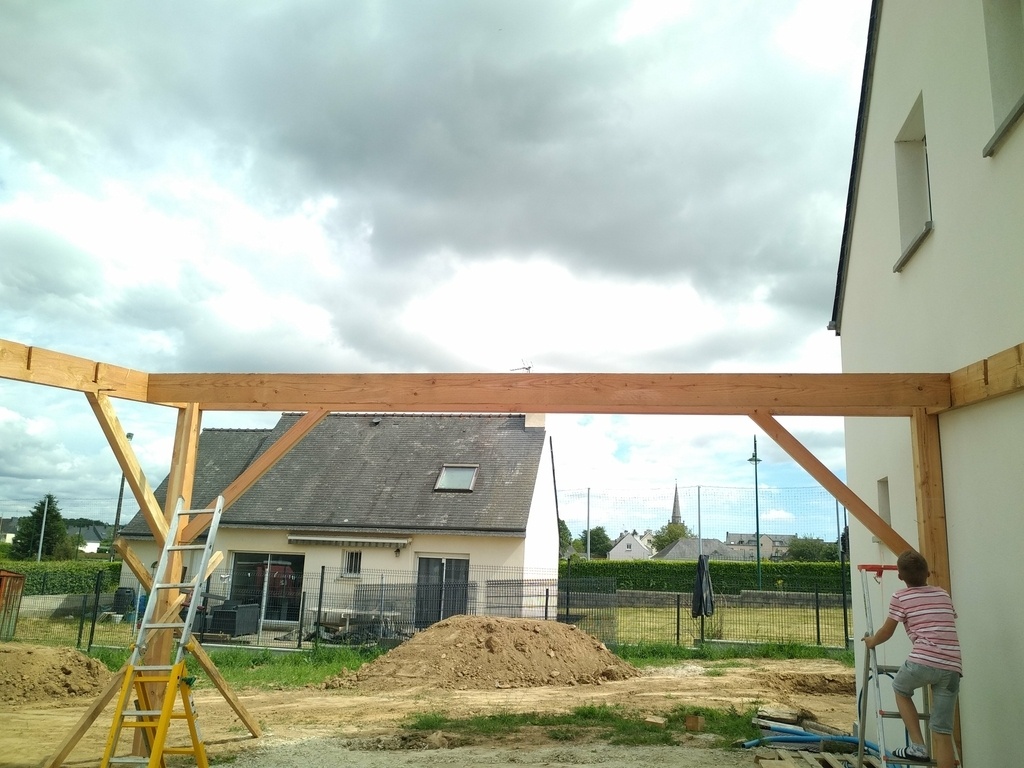

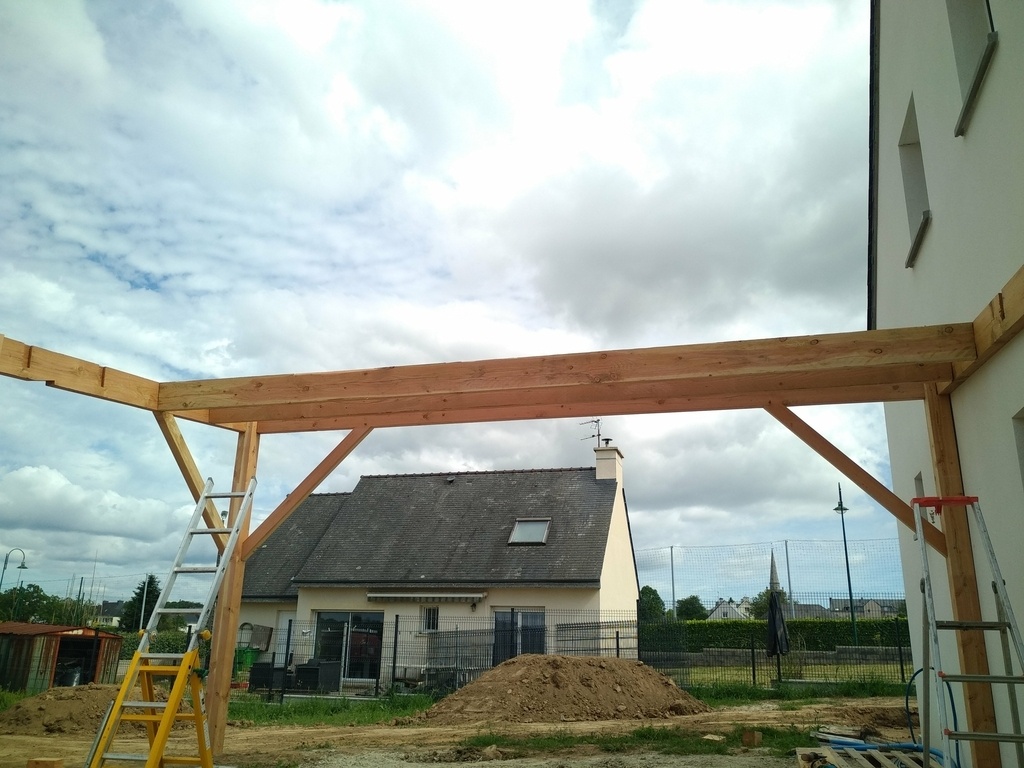

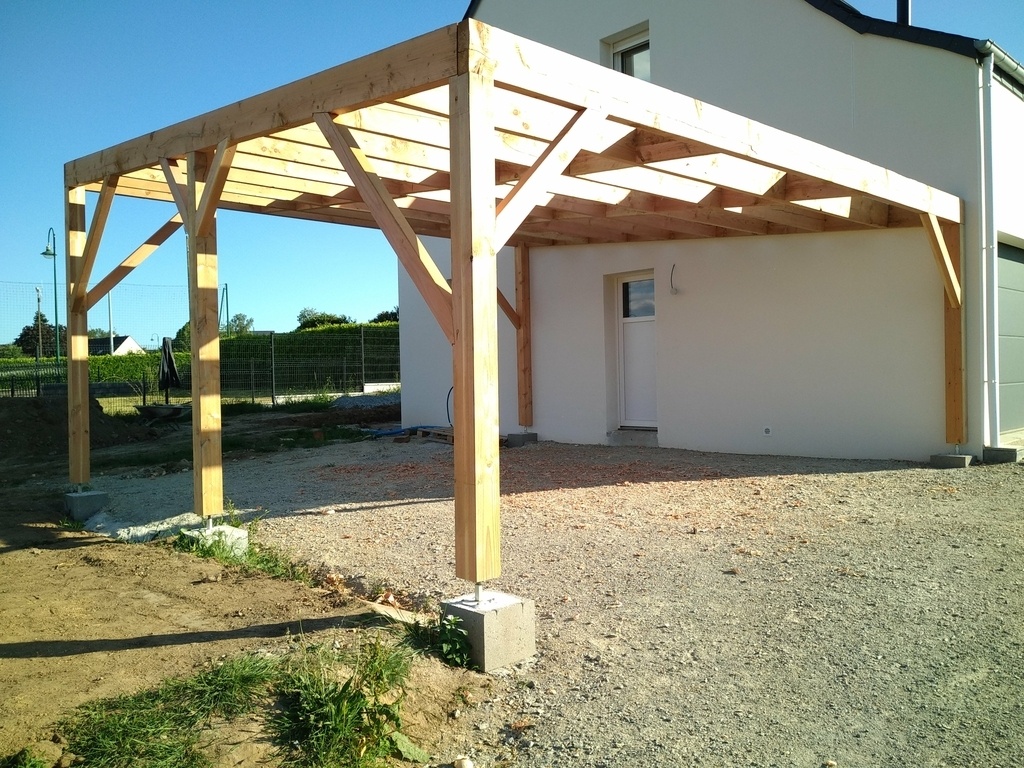

pour la suite, j'ai monté le carport avec Fred (le client! et oui!), ce qui a été vraiment chouette car, plus facile et moins dangereux et surtout la mise en place des queues d'aronde à été vraiment top !
Pour lui de voir se concrétiser ce dont je lui parlais et pour moi de constater le mise en place de mon travail !!!!

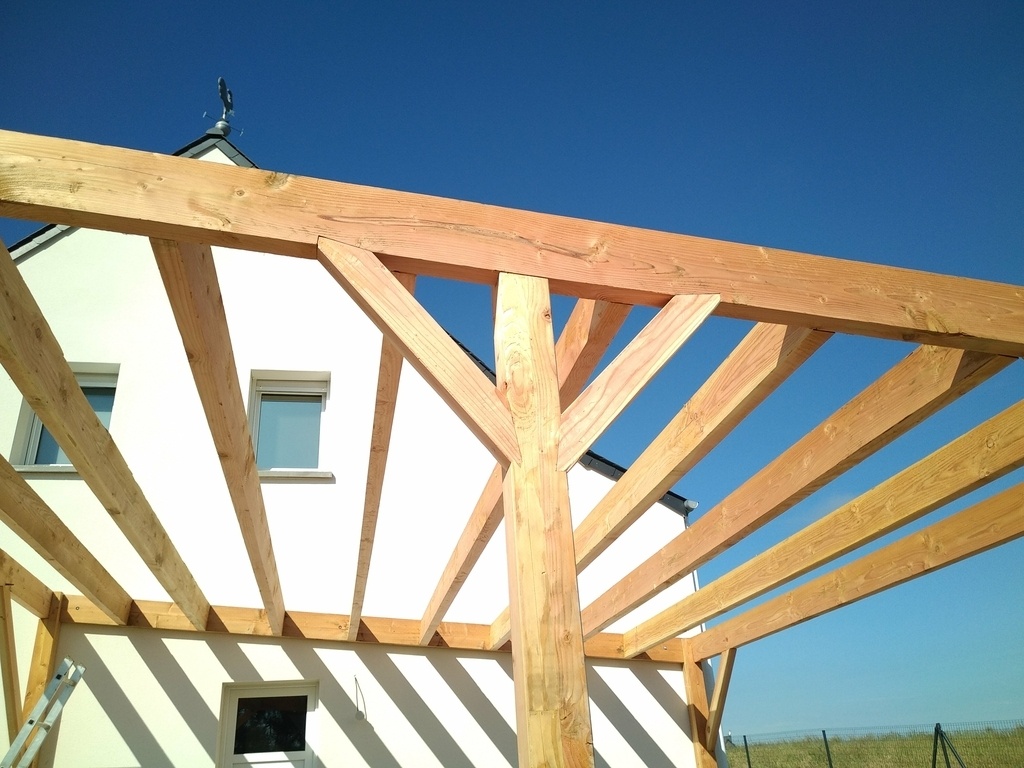

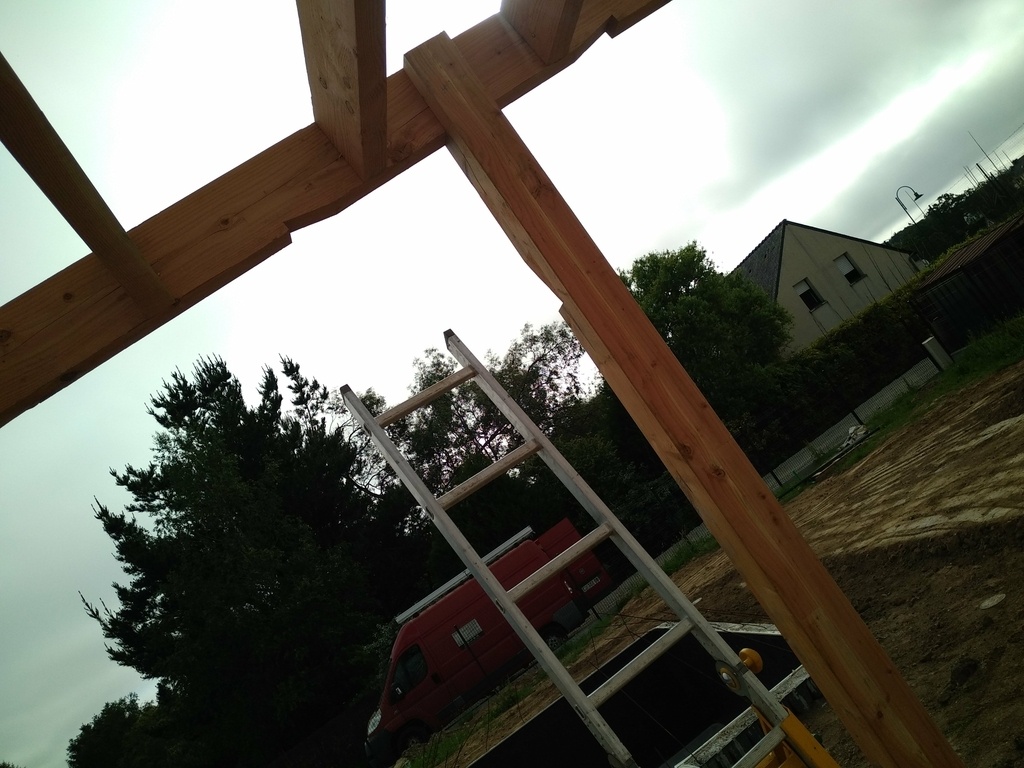

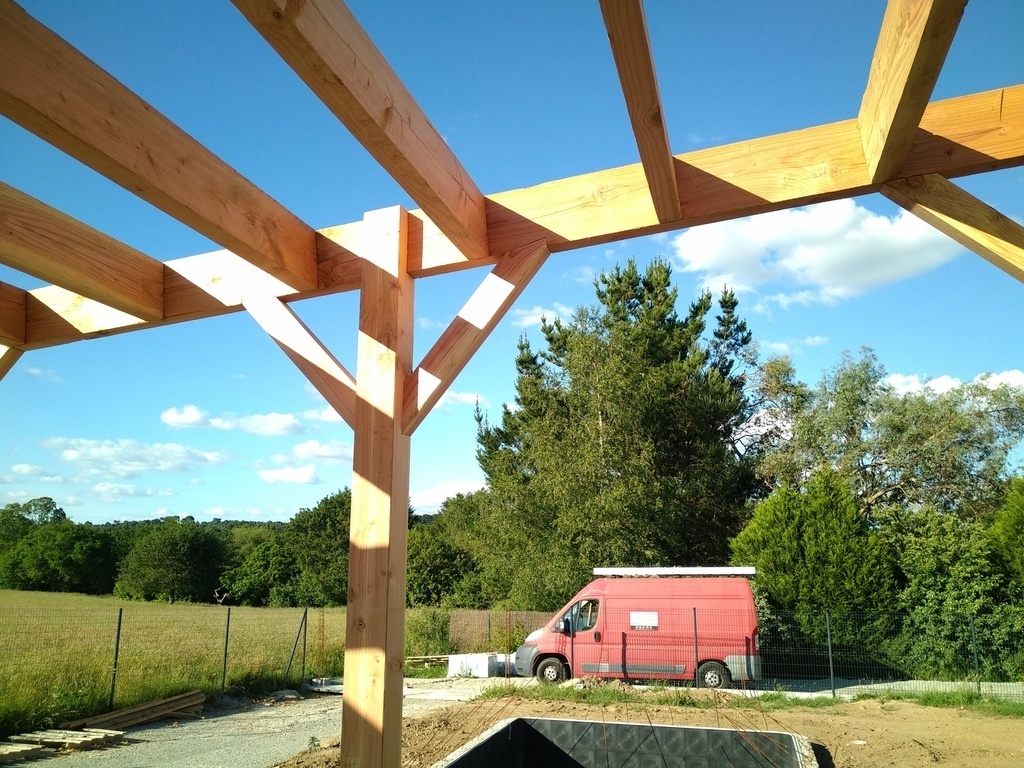

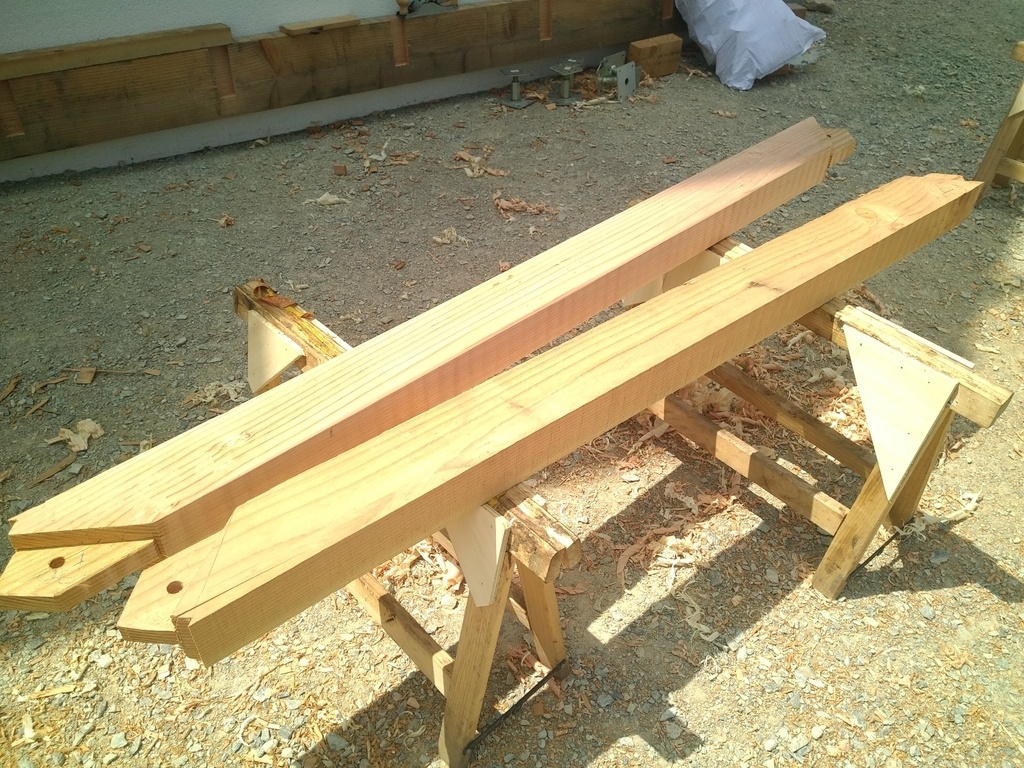

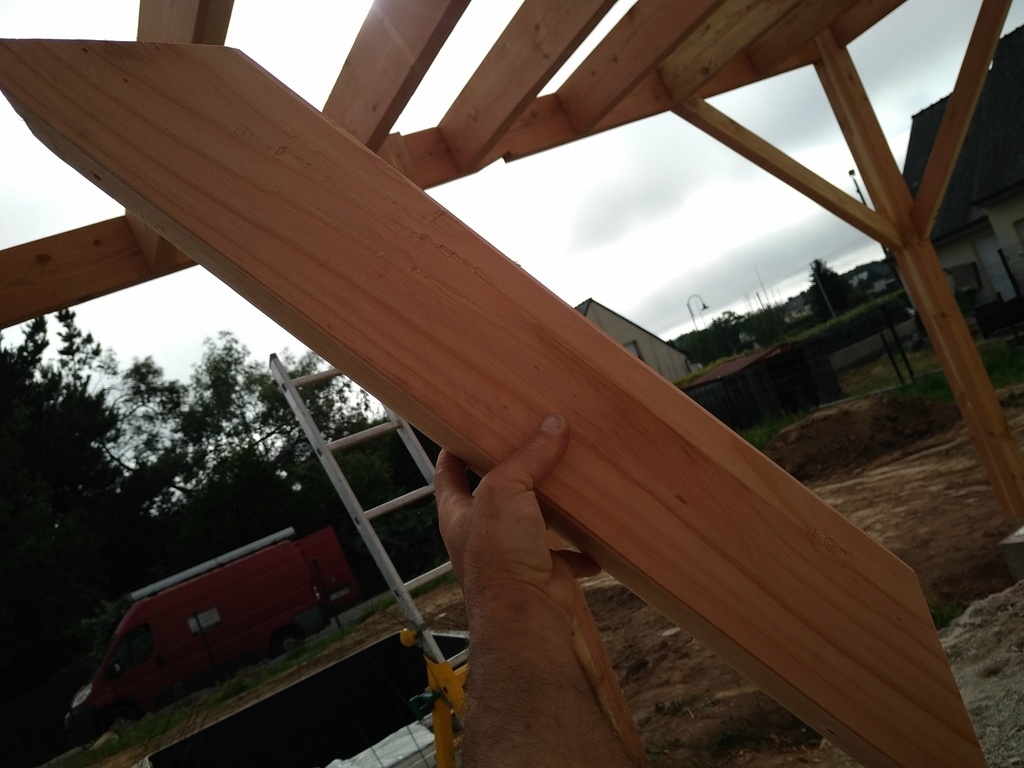

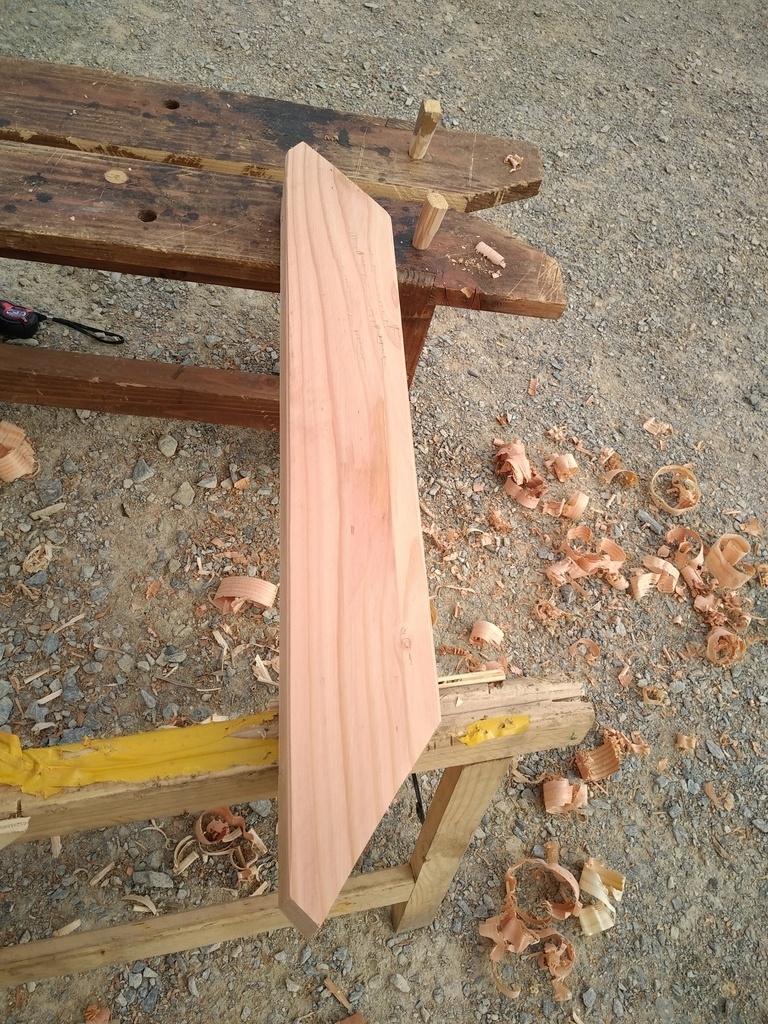

Taille des liens du poteau du milieu en embrèvements.

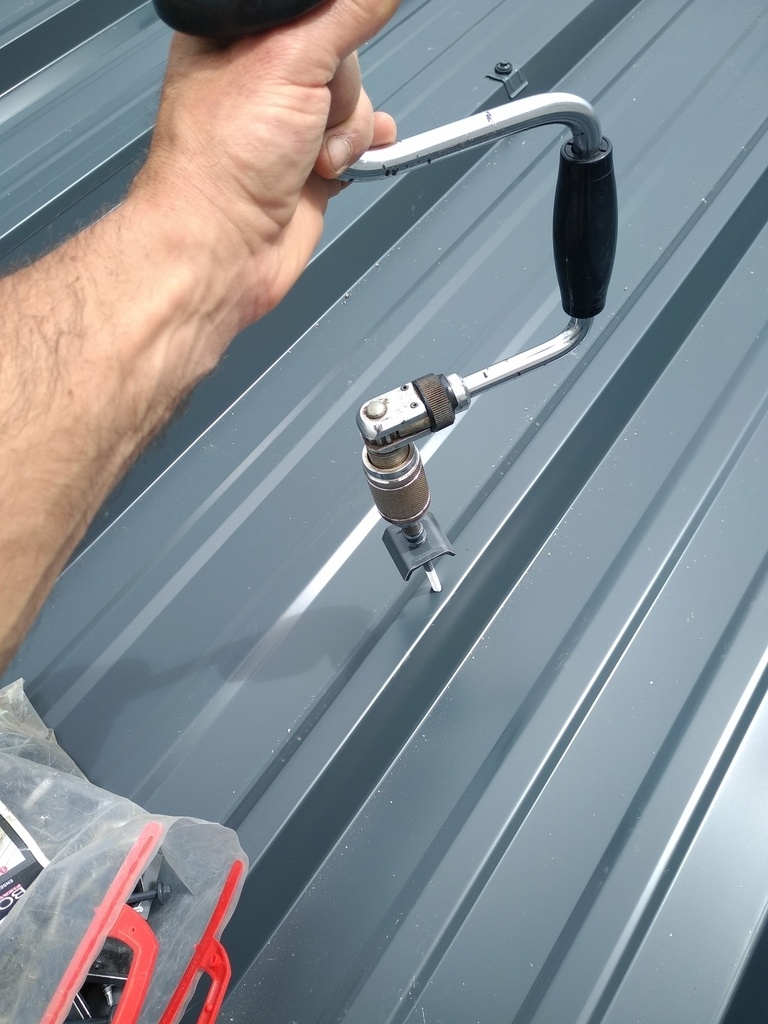

Pose du bac acier ... au vilebrequin !!!
j'ai tout de même utilisé la visseuse pour les vis de rive (mais grosse économie de batterie!)

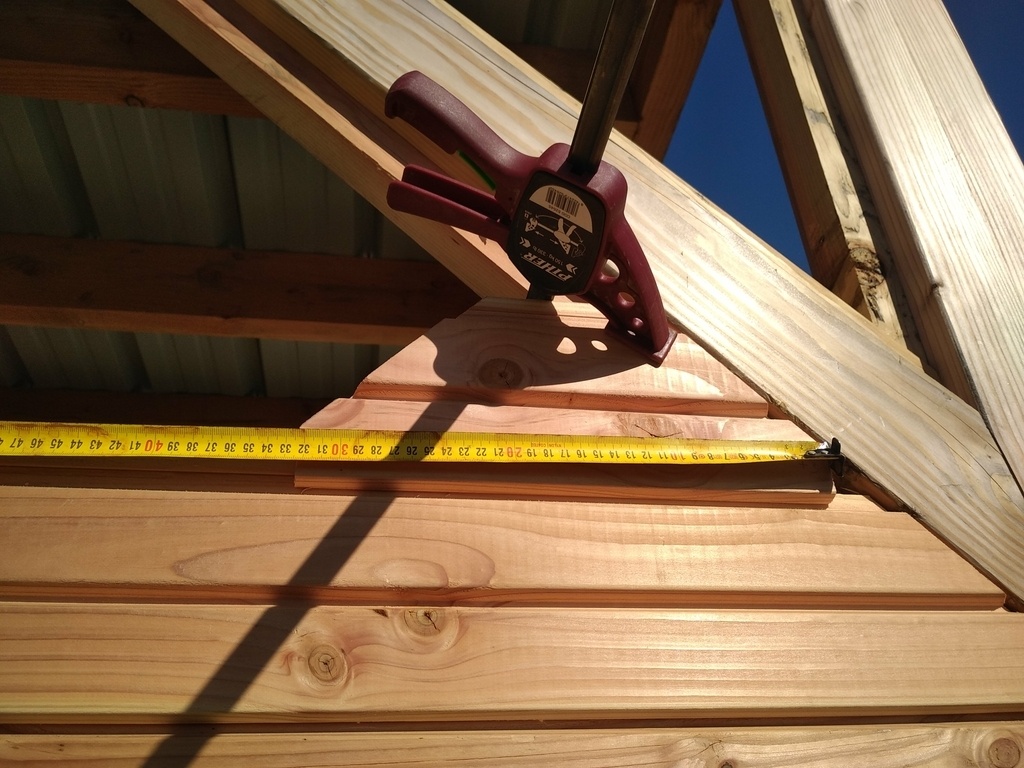

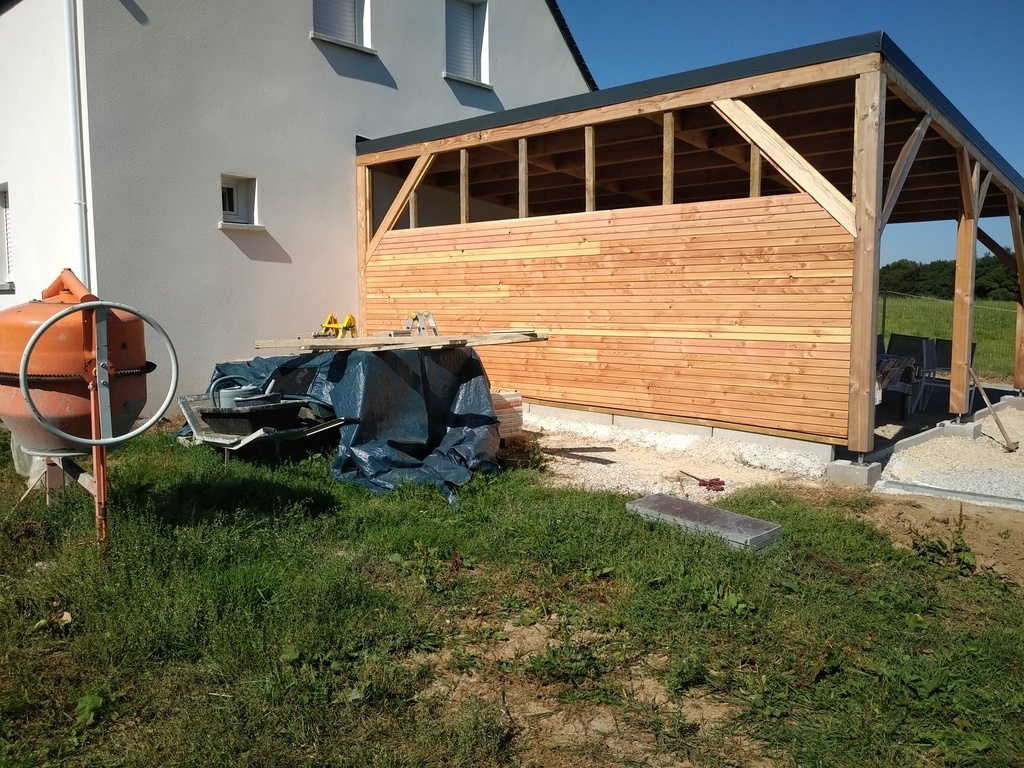

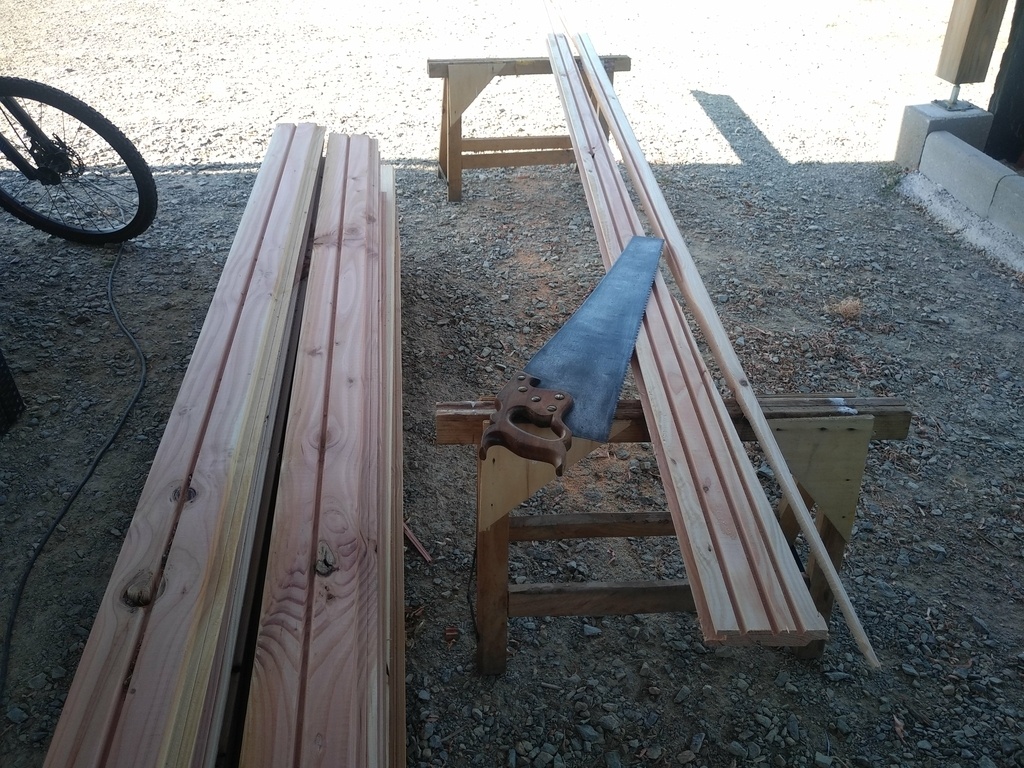

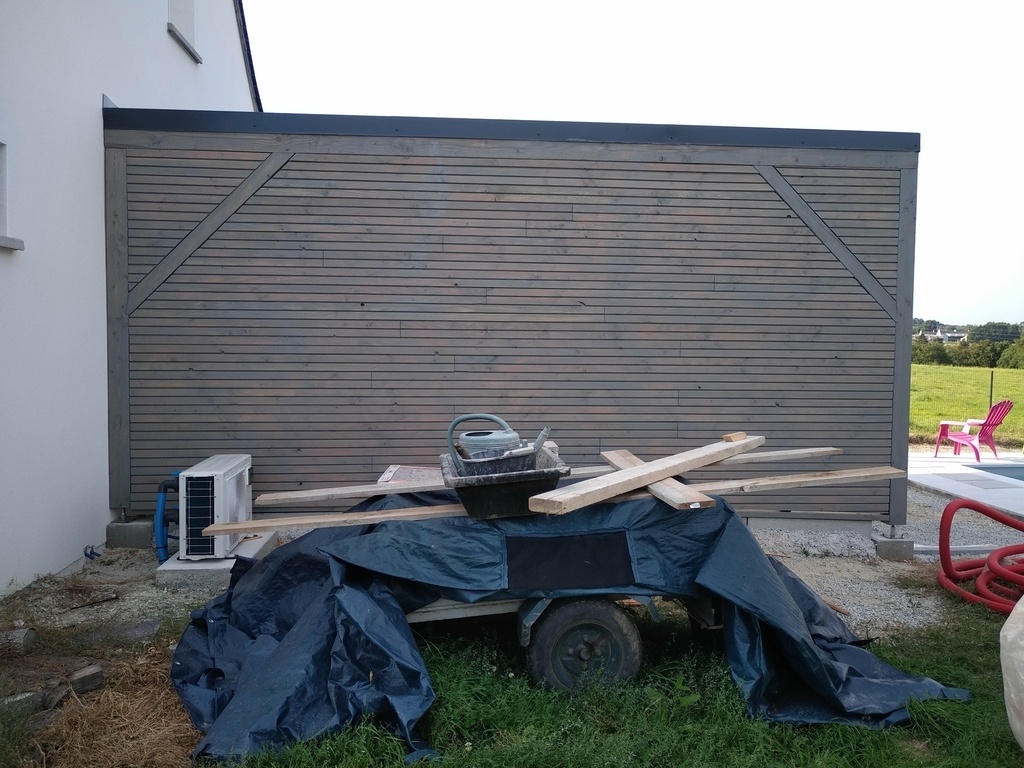

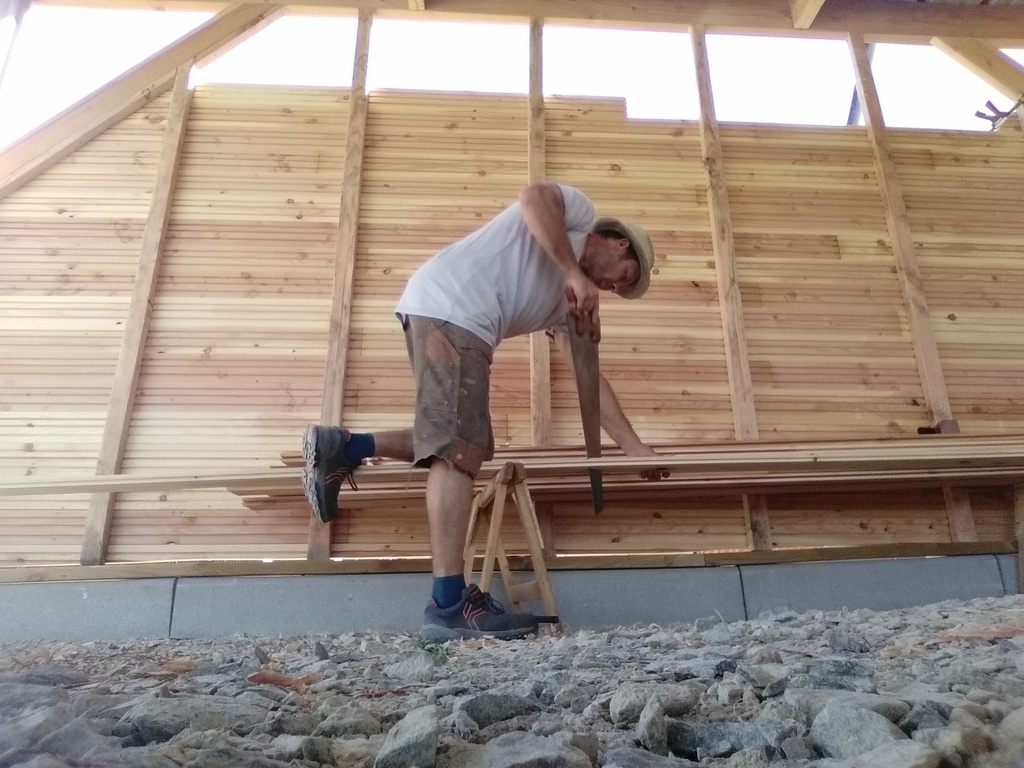

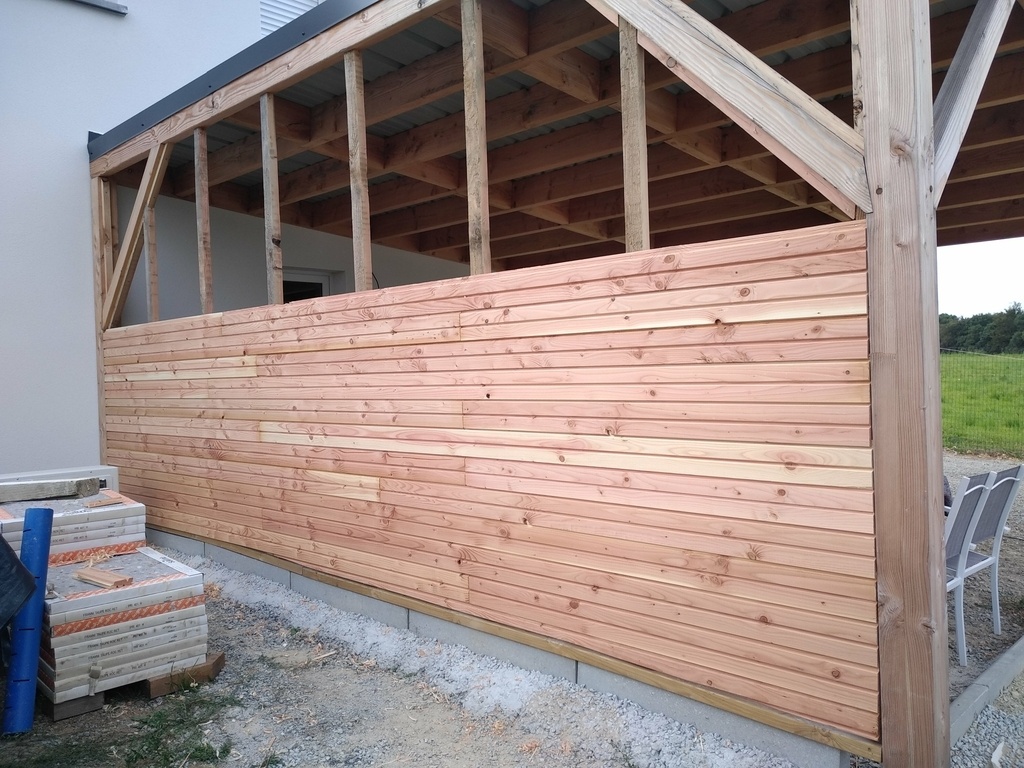

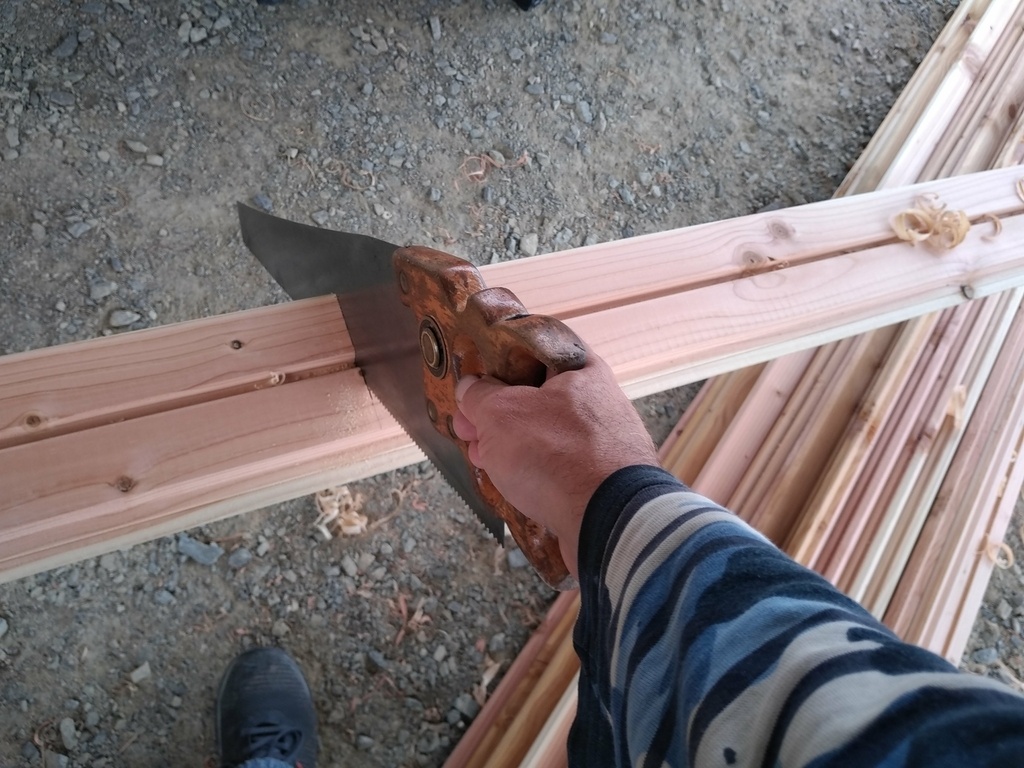

Pour le bardage, plus tard, il a fallu aller en chercher à 100 bornes en déstockage !

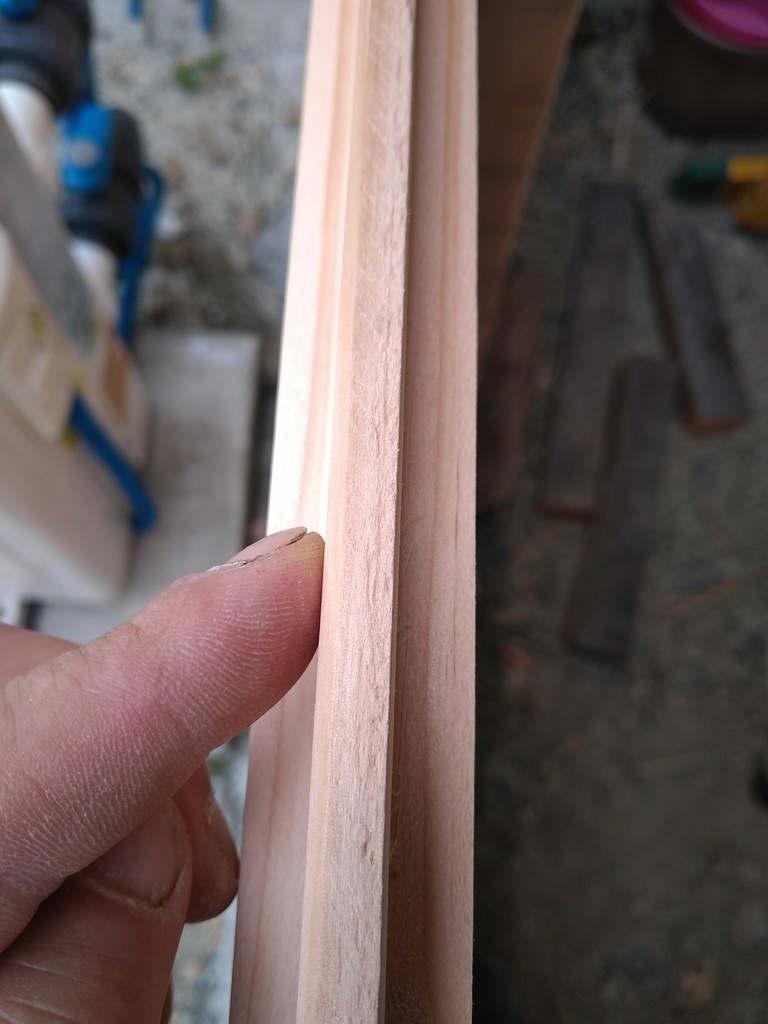

Et j'ai compris pourquoi il était déstocké : il a fallu faire un bon tri dans les lames et une fois sur place il s'est avéré que certaines languettes était plus épaisses !!! Je les ai rattrapées au rabot (super les machines !!!!).

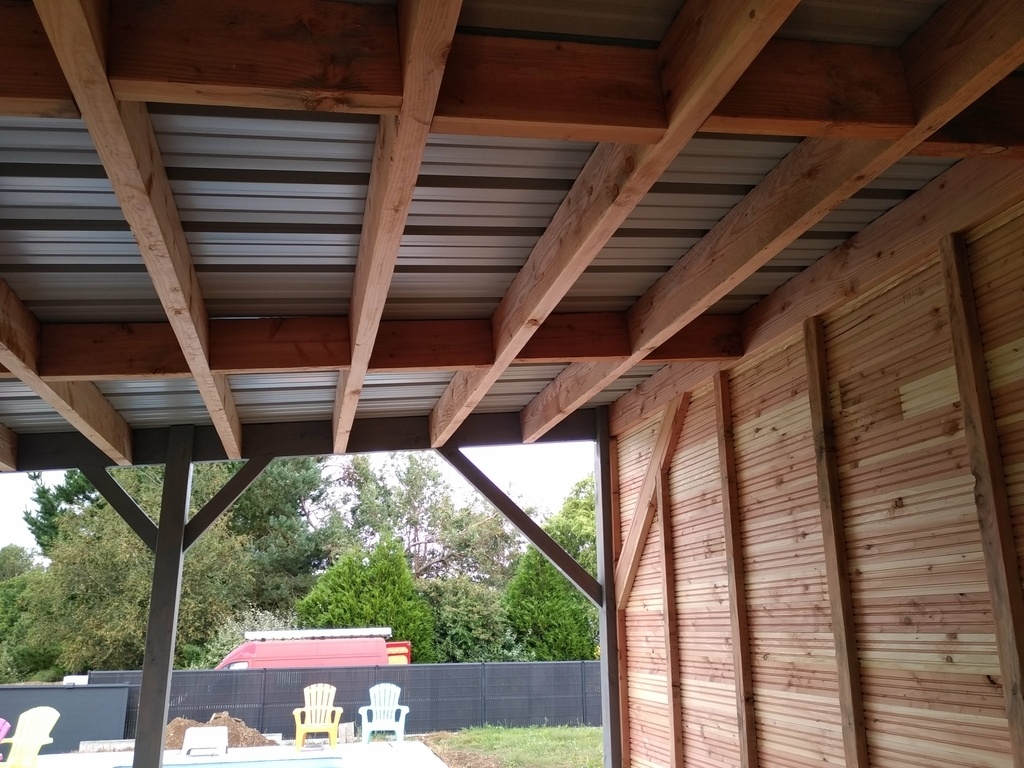

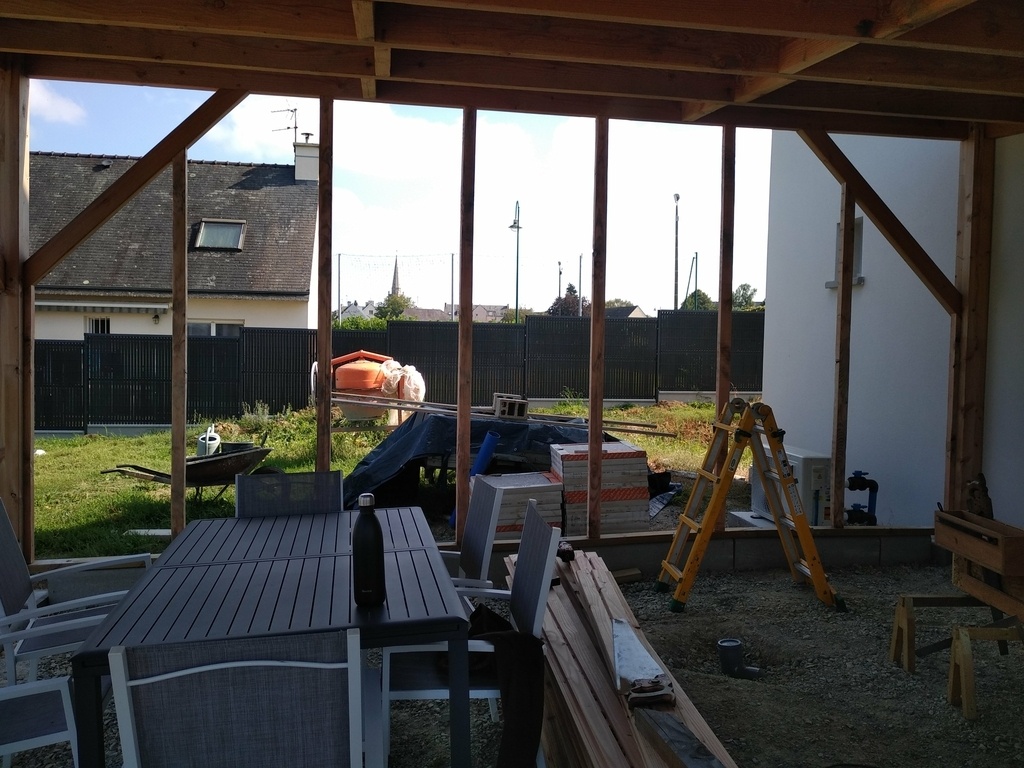

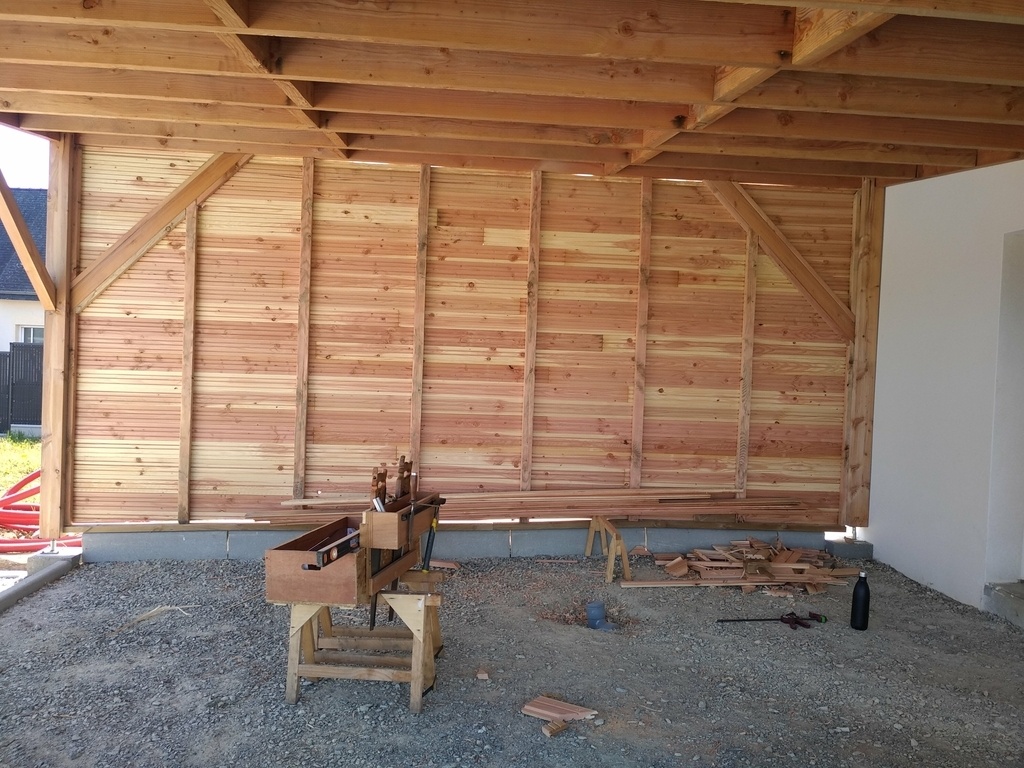

Pour la structure, des chevrons vissés de biais en haut et en bas (ben oui !)
et des demis chevron cloués sur la structure de sorte que le bardage soit affleure de cette dernière (après le boulot, on ne va pas la cacher !!!)

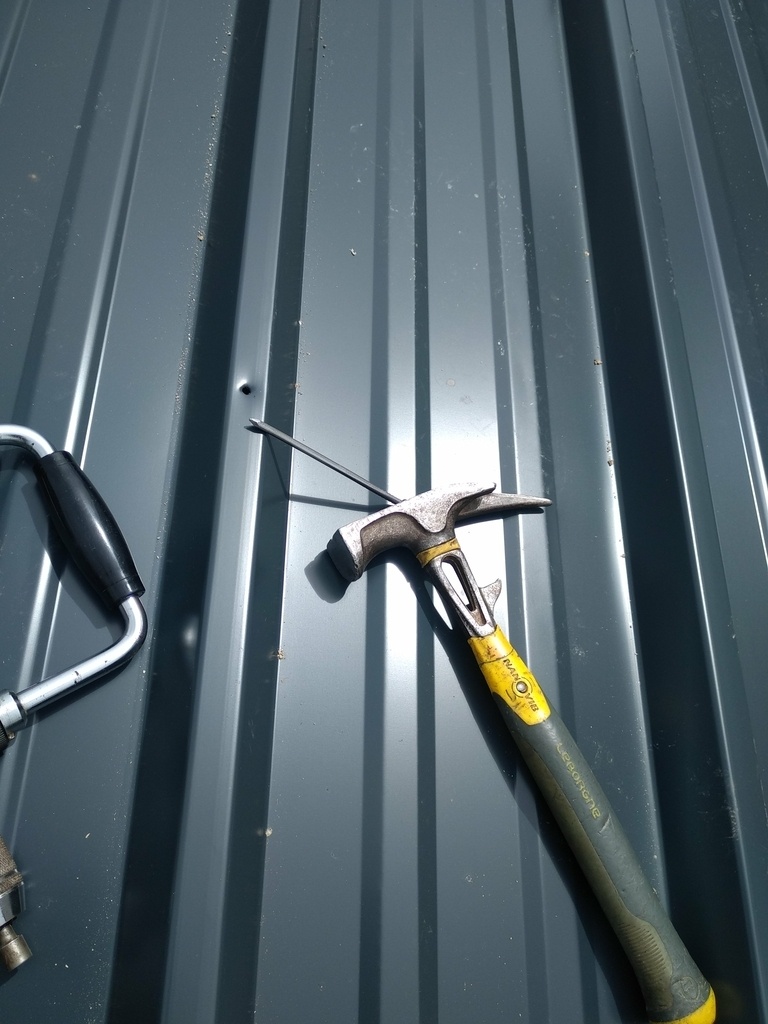

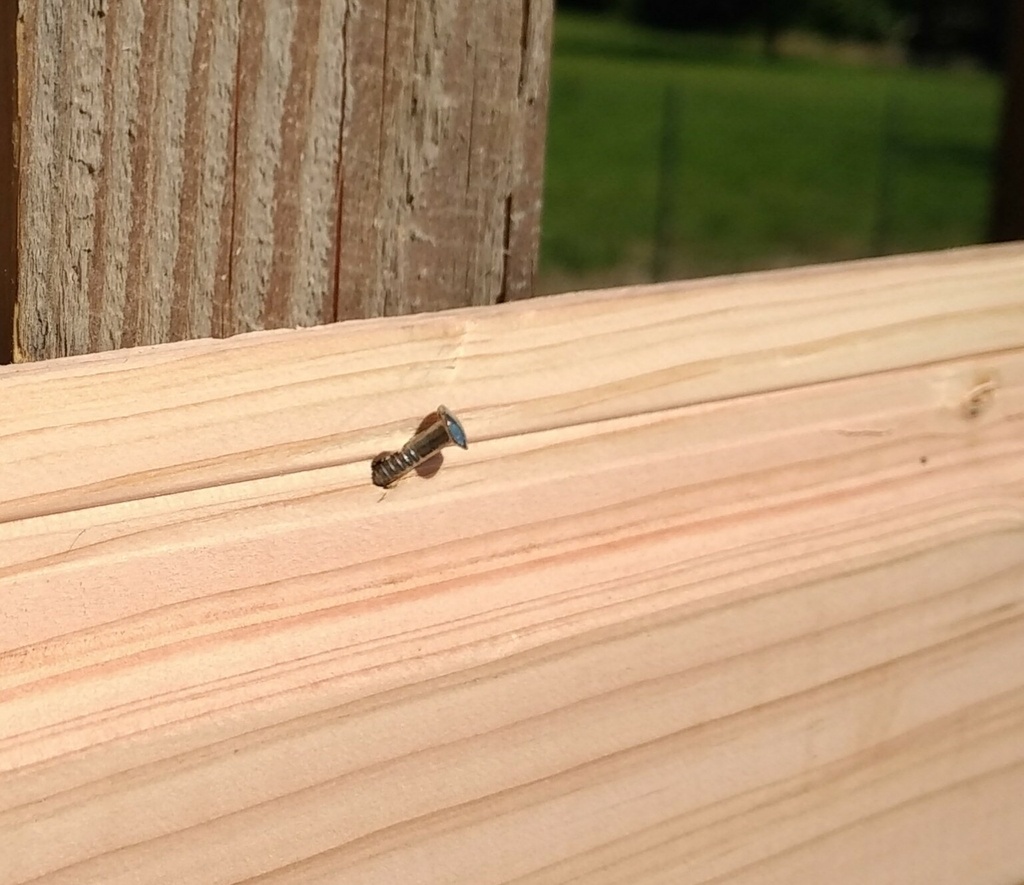

Avec bien sur les petites déconvenues : le clou qui se tord sur la fin , le noeud dans la rainure qui se bloque, l'accès un peu compliqué par des matériaux entreposés (trente six seb le genre de choses à ne pas oublier dans le temps que l'on compte mettre ! 😜)

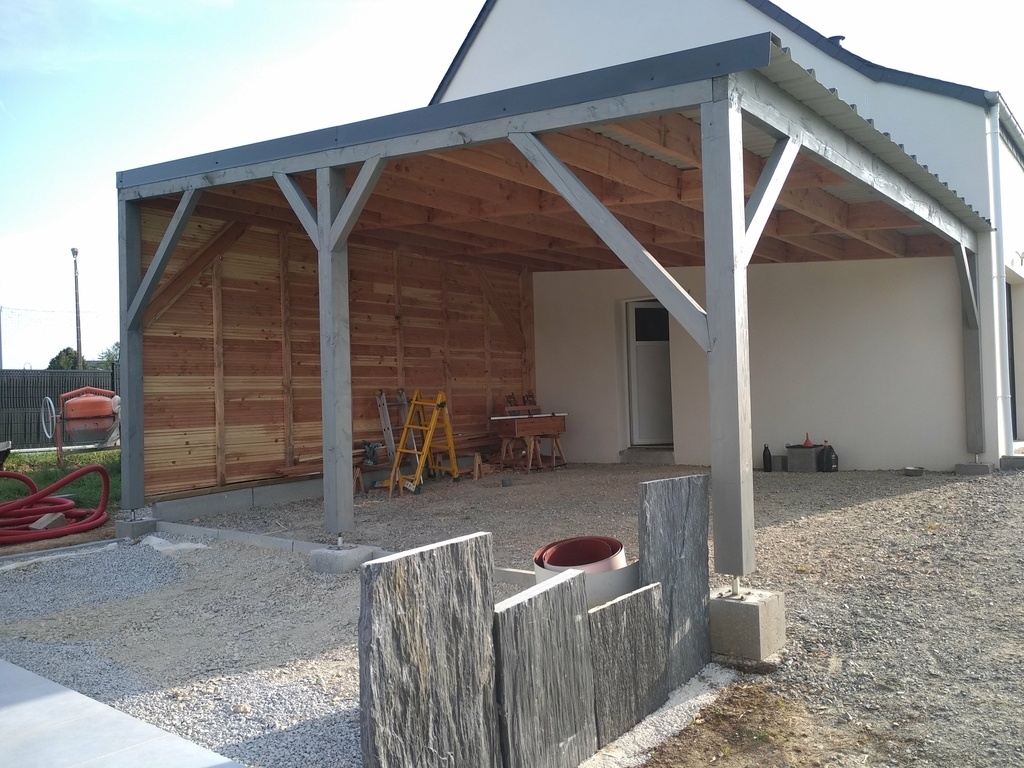

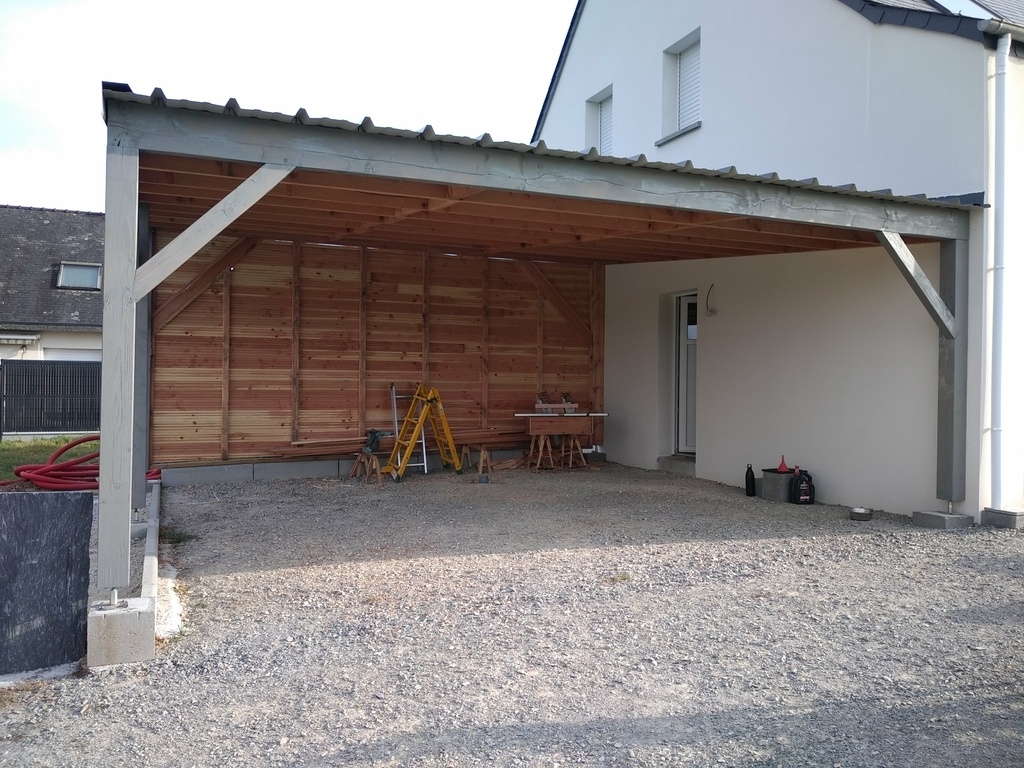

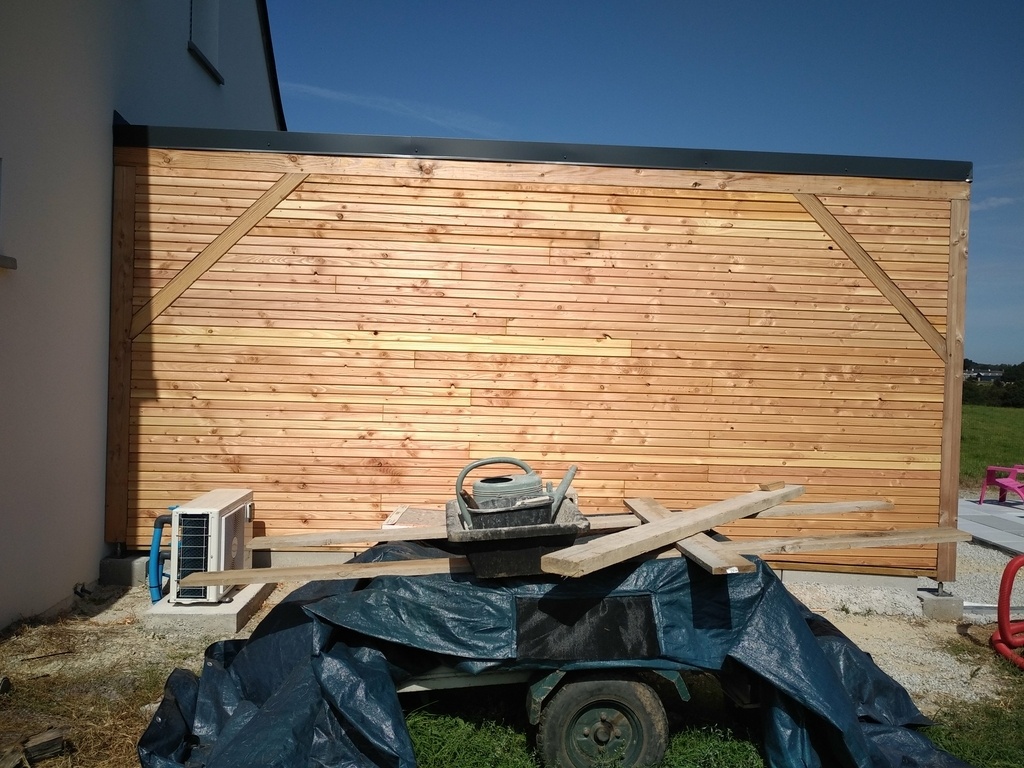

Application d'une lasure monocouche de chez Osmo (gris argenté) sur les extérieurs.
J'ai proposé de ne pas en mettre sur l'intérieur car tout allait être assombri.

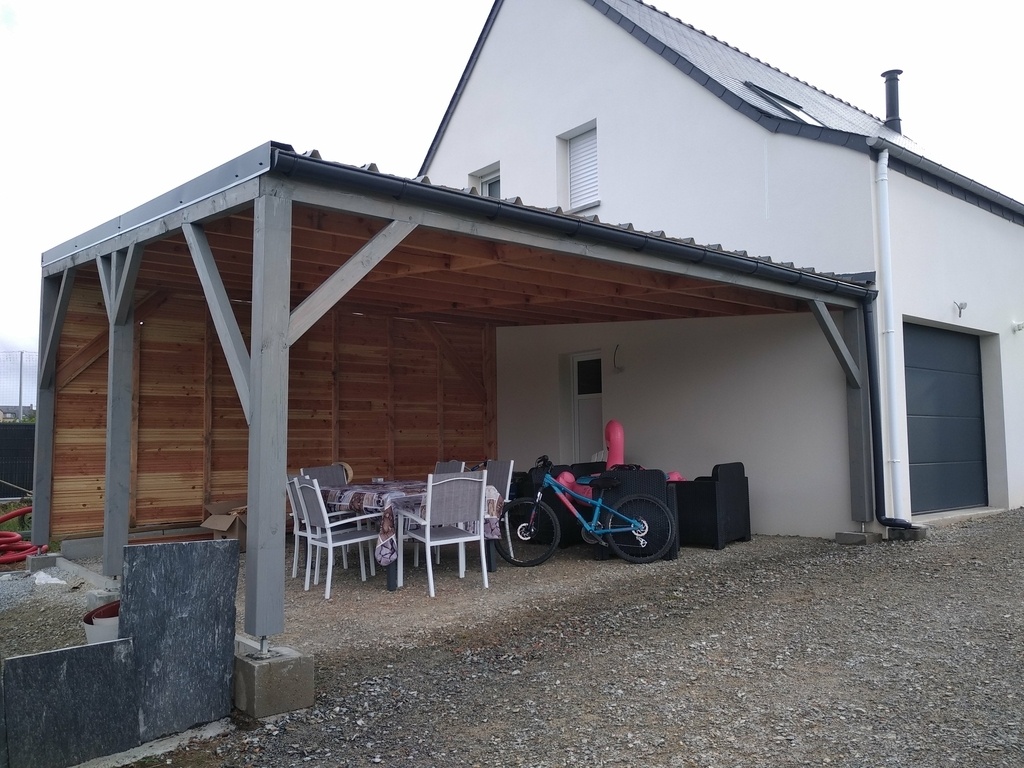

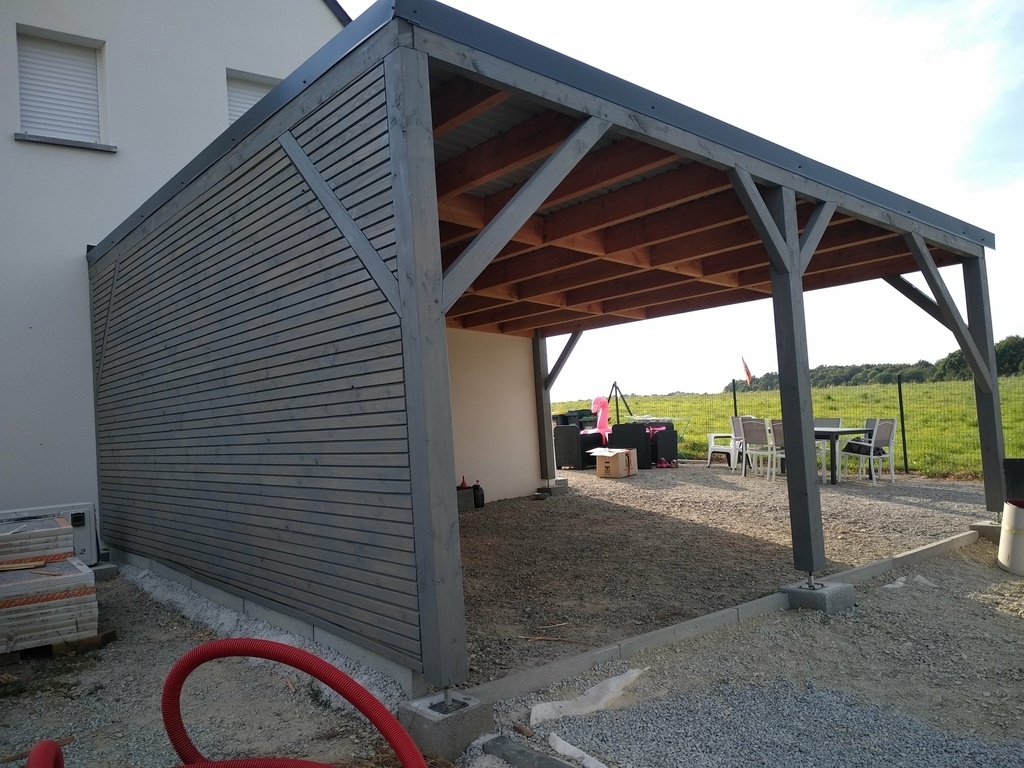

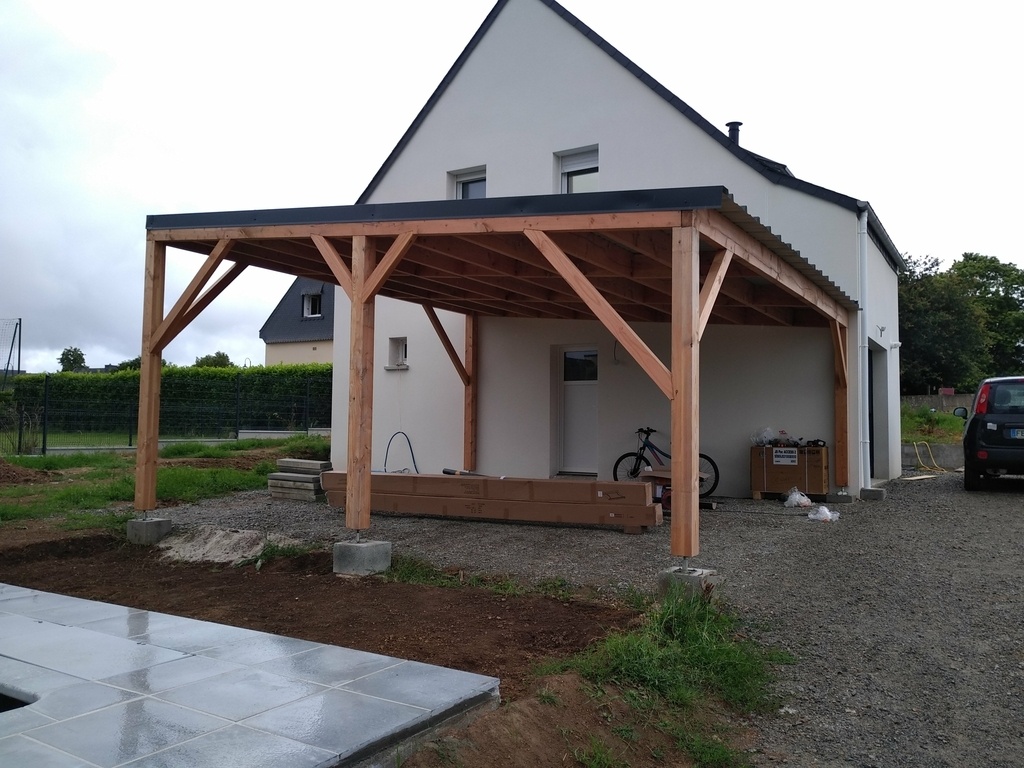

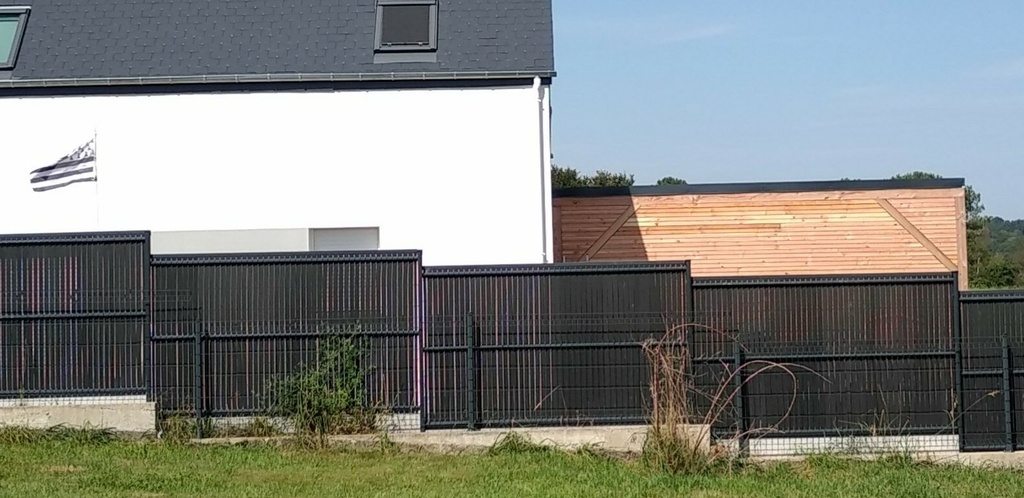

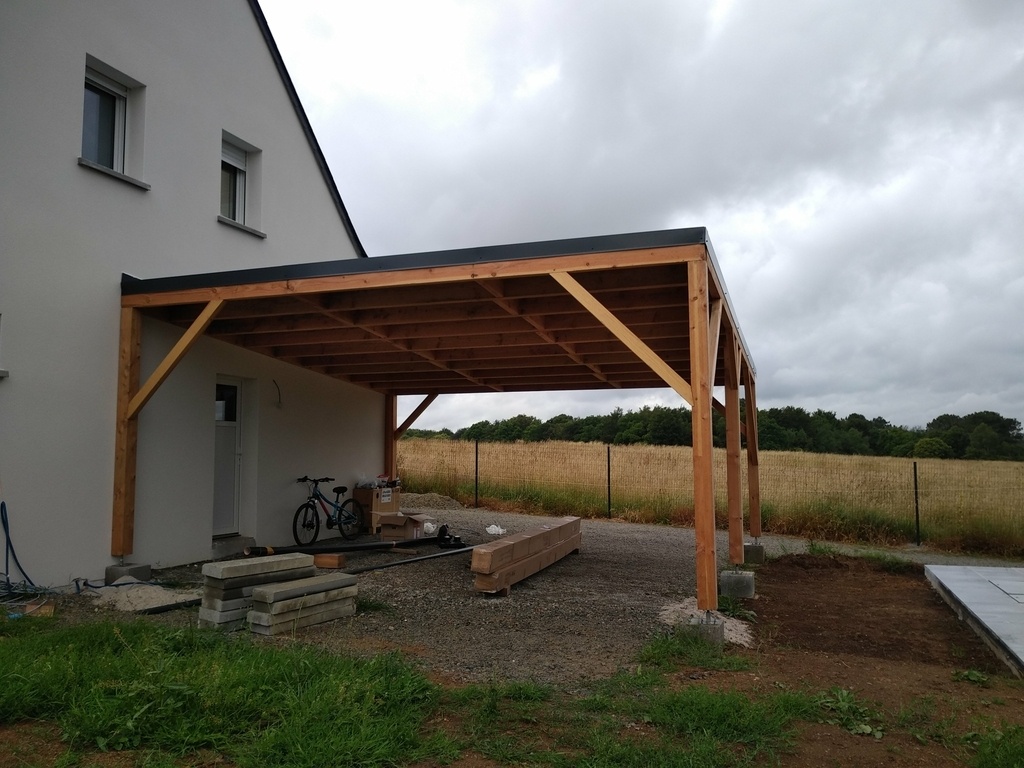

Voilà fini et comme je dois revenir pour le placard de la chambre d'ami, et pour faire plaisir à Kentaro (et à moi aussi !) j'ai dit que je trouverai un moyen de cacher ses vilaines platines sous poteaux !!!! 😜

Et avec tout ça on a bien sympathisé avec les clients, à qui j'ai pu faire découvrir les producteurs locaux, et le travail s'est effectué dans de très bons rapports et en toute confiance ! C’est vraiment génial de pouvoir travailler comme ça et le terrassier est devenu aussi un copain avec quelques projets à voir !!! (le réseau grandit encore !!!)

Mis à jour

Discussions

dependancesbois  a publié la création "Un abri pour voiture ou autre en queues d'aronde ... aux outils à main".
il y a 15 jours
Vic66
( Modifié )

Superbe et toujours aussi bien détaillé ! Bravo

dependancesbois

Merci Victor, c'est l'essence de l'adb !

Olivier Vernhettes
( Modifié )

Beau boulot Fred, tout à la mano, sauf pour les chevilles chimiques, là tu me déçois un peu ...😜

dependancesbois

Merci Olivier ! Oui moi aussi je m'en veut ! J'ai craqué !!! 😱😱😂

glaude
( Modifié )

Je confirme ma première idée, tu es fou
Magnifique travail et détermination. Rien ne te décourage et en cela tu es remarquable.
Si tu étais né une vingtaine de siècles plus tôt tu ne serais pas breton mais plutôt romain, ou alors tu t'es réincarné
Encore bravo

dependancesbois

Merci Claude ! La folie maintient en vie et en forme ! (Je ne sais pas combien de temps par contre !🤔)

stefdefoot
( Modifié )

Super boulot, franchement je suis admiratif...tout à la main !
Chapeau bas l'artiste.

dependancesbois

Merci ! Reste à trouver un vilebrequin à béton ! 😂😂😂

mmahieu
( Modifié )

Le vilebrequin, pas à ma connaissance.
Par contre feu mon ex beau-père, un ancien de la marine, utilisait une sorte de foret (trépan) à frapper avec une extrémité en étoile à trois branches, de mémoire de 7-8 mm de diamètre. A chaque coup de marteau, il tournait légèrement l'outil, et arrivait à faire des trous dans du béton très dur, que même un perforateur électrique aurait du mal à forer. Certes c'était bruyant (plutôt moins qu'une perceuse à percussion), mais très peu de poussière volante...
Je n'ai jamais vu cet outil dans le commerce, mais un bon forgeron devrait pouvoir faire, éventuellement avec des pastilles carbure rapportées ou de la recharge de pointe d'outil de terrassement...

dependancesbois

mmahieu j'ai vu récemment une vidéo avec un gars qui utilisait le trépan justement, très impressionnant !
Il faut que je me renseigne sur lui.

mmahieu
( Modifié )

dependancesbois
il me revient que le trépan en question s'appellerait en fait un tamponnoir (40 ans après, j'avais presque oublié le terme), du coup il est possible que Casto en vende de marque Tivoly entre 4 et 7 mm, ce qui est assez limitant.
il y a aussi le matériel d'escalade ou de cristallier
geoforum.fr/to...060-tamponnoir/
comme par ex petzl.com/FR/f...marrages/ROCPEC

dependancesbois

mmahieu ah oui !!! merci pour la piste !!!

PP88
( Modifié )

Chapeau, admiratif de tout ce travail accompli à la main.

dependancesbois

Merci !
C'est ce qui se faisait couramment avant et je trouve ça moins fatiguant qu'avec les machines (sur l'impact j'entends)

Erebor
( Modifié )

Trop bien ! J'adore les détails merci beaucoup !

dependancesbois

Merci à toi !
C'est un plaisir de partager ici. Et ça oblige à essayer de faire bien !

Erebor

dependancesbois Comme beaucoup le disent ça fait plaisir de voir qu'a la main aussi on peut être pro aujourd'hui et le voir comme ça rend les choses encore plus concrètes!

dependancesbois

Erebor On peut tout faire ! C'est une succession de choix à prendre qui implique des conséquences. A chacun de voir avec ses envies. Mais comme je dis, si on veut changer les choses on ne peut pas le faire en continuant comme avant. (Du coup je fais comme avant avant ! 😂)

Erebor

dependancesbois C'est presque un slogan "la menuiserie d'avant avant" 😂
C'est important de montrer les voies différentes sous un jour réaliste malheureusement parfois on nous montre de choses un peu trop belles pour êtres crédibles et au final ça ne fait rien avancer.
Et je trouve tes vidéos hypnotisantes et extrêmement relaxantes! Un vrai plaisir

dependancesbois

Erebor Excellent ce slogan !!!!
Et merci pour les vidéos !

sciunto
( Modifié )

Splendide, à la réalisation comme au résultat. Tu es un menuisier du futur !

dependancesbois

On me dit plutôt du passé, mais la roue tourne donc du futur c'est certain !
Merci beaucoup.

Oak
( Modifié )

Fred, tu m'inspire.

(Et comme disais la Muse de Shakespeare "j'inspire shakespeare". C'était une sportive)

Blague à part tu cartonnes. Gros respect pour ton parti pris, à chaque publication tu démontre que nos craintes sur le travail à la main sont injustifiées.

✌🏻

dependancesbois
( Modifié )

😂 la muse m'amuse !!!

Comme dit l'autre j'avais pas le temps, je l'ai pris, du coup je l'ai eu! 😉

Merci Loïc

Vianney - VICA
( Modifié )

Bravo! Est ce que les clients te prennent parce que tu fais le boulot à la main?

dependancesbois

Non pas forcément. Ici c'est par les pages jaunes (j'habitais à 500m) et maintenant ils sont conquis je crois par le travail à la main.
Fred si tu passes par là ?
Maintenant quand j'en parle à des clients ça les interpelle.
Surtout quand je leur dit que c'est un peu plus long mais pas plus cher !

zanca

dependancesbois Salut,
Pas sûr que ça soit plus long. Sur chantier, tu aurais utilisé une circulaire et une perceuse, voir une mortaiseuse à chaine. Entre le temps de réglage l'installation, le gain de temps est minime. Sauf pour les mortaises, mais 3000€ la bécane, il faut en tomber des mortaises pour l'amortir...
Quand j'ai passé mon CAP de charpentier MOB, j'ai souvent fait mes pièces à la main,j'allais presque aussi vite que ceux qui taillé avec les machines.
Bon en même temps j'ai toujours préféré la mano, le doux chant de l'ébauchoir, ou la berceuse du zag, ne sera jamais remplacé par les hurlements stridents des machines…

dependancesbois

zanca Je te rejoins à 200%.
C'est pour ça que je dis un peu plus long.
En fait là où on passe du temps c'est aussi à discuter avec les gens qui viennent voir !!!!
Mais du coup c'est très sympa!
Un ancien est venu voir si je voulais une circulaire ! Je lui ai dis que non j'en avais une dans le camion mais je n'en avais pas besoin ni envie.
Il est venu discuter et a fini parme dire c'est phrase magnifique : avec le progrès on ne sait plus faire ça !!!! 🤔

Emeric
( Modifié )

Super boulot, merci pour tous ces détails.
Un chantier que j'aurais adoré suivre en live, quelle mine d'enseignement :)

dependancesbois

Merci beaucoup ! Une mine d'enseignement pour moi également !

rapabois
( Modifié )

Bonjour,

Décidément, Fred dit "le manuel", monte haut et bien perché il faut le dire. Il sait faire front quand le vil brequin lui donne du fil à détordre.

Ceci dit, il s'y prend très tôt pour redresser les situations et les faces. Bougre de poutre, tout mettre d'équerre et dans les règles, indispensable pour que tenon trouve mortaise à son pied.

Au final, l'appentis du maître ne s'en trouvera pas deux à l'aronde.

Chapeau –rond– Messire !

dependancesbois

🙏👏
Mille mercis messire !!!!

Tiki5000
( Modifié )

en fait t'es un peu taré ! =) j'adore bravo

dependancesbois

🤔 c'est ce que disent les infirmiers et les médecins !!!!😌
Mais moi je pense que ce sont eux les fous !!! Mais chut ! N'ayons l'air de rien, soyons de bois, bref ayons l'air du bois !!! 🤫🤐👀🕺

Tiki5000

=)

sylvainlefrancomtois
( Modifié )

toi tu est tombé de la machine a remonter le temps ! 😵

que du plaisir a regarder !

dependancesbois

Merci Sylvain ! Et que du plaisir à faire et à partager.
Je ne travaille même plus , c'est que du loisir.
Comme disait Lafesse : " pourvu qu'ça dure " !

sylvainlefrancomtois

dependancesbois juste dommage que ton travail fut sur un carport et non sur une belle traditionnelle a profil impériale !

Oak

dependancesbois un artiste du coup 👍

dependancesbois

sylvainlefrancomtois De l'entraînement ! Ça viendra un jour une belle charpente !

dependancesbois

Oak s'il vous plaît ! 😜

Corps et Bois
( Modifié )

Oula, ça représente du boulot tout ça! C'est plaisant de voir la conservation des gestes techniques et de pouvoir travailler avec des personnes qui soutiennent cet artisanat. On voit bien à ta détermination que tu es prêt à donner de ta personne et te battre pour tes convictions!

Fred, je te le dis, si tu n'achètes pas une K2 d'ici la fin de l'année, ils vont finir par t'interner pour désobéissance civile, non-conformisme et dérive archaïque.😱
Plus sérieusement,
respect et fait chanter le maillet!

quelques questions qui me viennent comme ça:
Quelle est la section des poteaux et la portée de la panne sablières? (Elle me parait bien grande avec la photo) en gros, quelles sont les dimensions du carport?
Comment as-tu géré le solin? (pas présent dans tes photos)

Bonne continuation!

dependancesbois

Merci Nicolas,

ils vont finir par t'interner pour désobéissance civile, non-conformisme et dérive archaïque

Je prends !!!!! 😜

Pour les dimensions il fait 5,80X5,90 m
Les poteaux sont carré en 140mm
Les solives sont en 80X225.
Les liens sont fait dans les solives délignees en deux.
Pour le solin c'est une rive de mur en bac acier et un joint pu.

Corps et Bois

dependancesbois merci pour les infos👍

Oak

dependancesbois est-ce que tu rainure le mur pour insérer une partie de ton bac acier ou est-ce que tu jointe à plat sur le mur ?

dependancesbois

Oak Non à Plat sur le mur.

nireves
( Modifié )

Chapeau l'artiste ! Tu es un peu le M. Chikadee breton, même profil (enfin ancien militaire...) et même passion du travail à la main.
C'est très inspirant.

dependancesbois

M.chicadee est un ancien mili ?
J'aime beaucoup son travail !
En tout cas merci !

benjams
( Modifié )

Je ne sais plus quoi dire ... Les bras m'en tombent 😅 bon a part pour le rabotage, je pense que là tu t'es bien embêté pour rien 😟 Tu aurais peut etre du juste blanchir avec un rifflard (ou un no4 avec beaucoup de fer, j'ai l'impression que tu faisais du copeau "fin") qui fait du gros copeau, c'est un ouvrage de charpente après tout, pas sur que la finition rabotée dure dans le temps. Désolé d'etre aussi tatillon, c'est juste que j'aime pas les pertes de temps 😟 c'est pas parce qu'on utilise que ses mains que ça doit pas aller vite 😁

Non mais vraiment, ca donne envie de se mettre a la charpente ☺

dependancesbois

Il n'y a pas de perte de temps en ce qui me concerne tant que je fais quelque chose.
J'ai essayé avec un riflard mais le problème de ces poutres étaient les nœuds et je t'assure qu'avec le riflard ou une lame trop sorti tu le sens passé dans les articulations !!!!
La présence de ces nœuds faisant du coup des changements de fil constamment donc des arrachements. La seule façon du coup a été de faire avec un rabot court, lame pas trop sortie et en changeant de direction et en rabotant de travers.
Les poutres étaient vraiment deg.....s et les laisser comme ça aurait flingué tout le boulot.

benjams
( Modifié )

Ah donc c'est un problème de qualité du bois 😟 dans ce cas ... c'est dommage qu'il y ait pas eu assez de faces utilisable 😕 as tu déjà tenté la doloire ou l'herminette ? Ca peu donner un rendu stylé non ?

dependancesbois

benjams 😌 j'ai tenté pour voir !
Mais sur bois sec pas terrible.
J'espère bientôt bosser sur bois vert.
Le douglas est de pire en pire en qualité (et de plus en plus cher).

Goulipao
( Modifié )

Encore du super boulot! 🤩
Continue de nous faire rêver!

dependancesbois

Merci Damien !

RBM
( Modifié )

Waouh !!!! Quel travail !!! Quelle patience !!! Quelle passion !!! Génial ton article en plus avec les vidéos ça mets encore plus à la lumières t'as volonté du tout fait manuellement.

dependancesbois

Merci beaucoup !!!
Et oui une passion plus qu'un métier !

racmterrof
( Modifié )

Bravo pour le travail
Et
Merci pour le pas à pas clair, net et précis
Quel bonheur.

dependancesbois

Merci beaucoup ! Le bonheur de partager !

Chatongris
( Modifié )

C'est toujours un plaisir de lire tes récits ! Et bravo pour tout ce travail. À coup sûr avec ce réseau qui se fait, tu vas vite avoir du monde à se bousculer pour te faire bosser !

dependancesbois

Merci !
Qu'ils ne se bousculent pas trop, je serais obligé d'acheter des machines !!! 😂😂
surtout ne pas se laisser déborder.

Boazig
( Modifié )

Magnifique travail, très inspirant. Bravo!!

dependancesbois

merci beaucoup!

JB4WOOD
( Modifié )

Waw, énorme boulot, je tire mon chapeau, c'est impressionnant et le rendu est top !

dependancesbois

Merci!!! c'était très sympa à faire!

riton
( Modifié )

Admirable ! Merci à toi de nous montrer des alternatives à l'électricité. Depuis quelques temps que je lis tes contribs, c'est très inspirant. Et c'est une évidence que tes clients seront toujours contents de ton taf 👍

dependancesbois

Merci ! L'électricité est utile mais pas indispensable partout.
J'espère que les clients seront contents !

trente six seb
( Modifié )

Encore un gros boulot et mené à bien de main de maître !

Avec bien sur les petites déconvenues : le clou qui se tord sur la fin , le noeud dans la rainure qui se bloque, l'accès un peu compliqué par des matériaux entreposés (trente six seb le genre de choses à ne pas oublier dans le temps que l'on compte mettre ! 😜)

S'il faut en plus anticiper les conneries !! ça va être compliqué !! 😁

dependancesbois

Merci Seb !
Toutes les petites conneries sont arrivées juste après ton pas à pas ! J'ai pensé à toi du coup !!! 😂

trente six seb

dependancesbois ça c'est le chantier qui roule nickel, qu'on pense bientôt terminé et paf ! 3 heures plus tard on y est encore !!

niconathy
( Modifié )

Chouette travail , précis comme tous tes descriptifs❤❤❤
Sur la vidéo de rabotage, on dirait Charles Ingalls 🤔🙄😎🤣

dependancesbois

Ah Charles !!!!! Mon héro ! 😜
Merci Niconathy!

Connectez-vous pour ajouter un commentaire.
2 160 vues
71 commentaires

Caractéristiques

1 outil
 1 finition
 0 quincaillerie

Publications associées

0 question
0 plan
0 pas à pas
0 processus
0 fournisseur
0 école
Autres créations de dependancesbois
Voir aussi
