trente six seb

Portillon

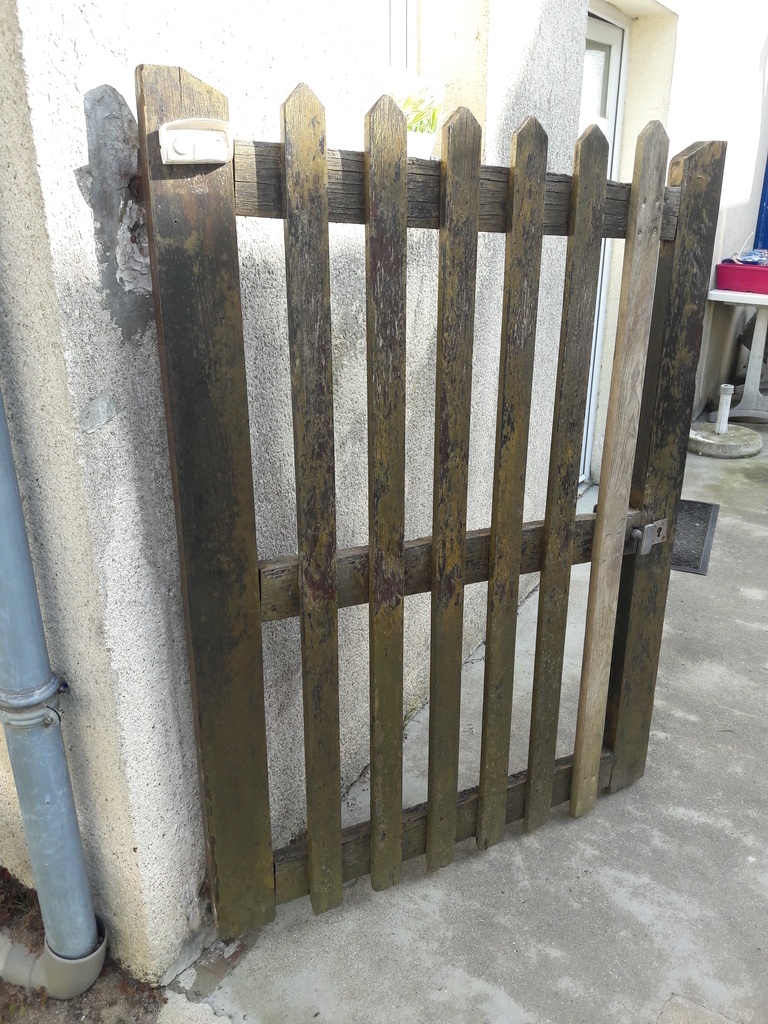

Un portillon avait bien vécu.

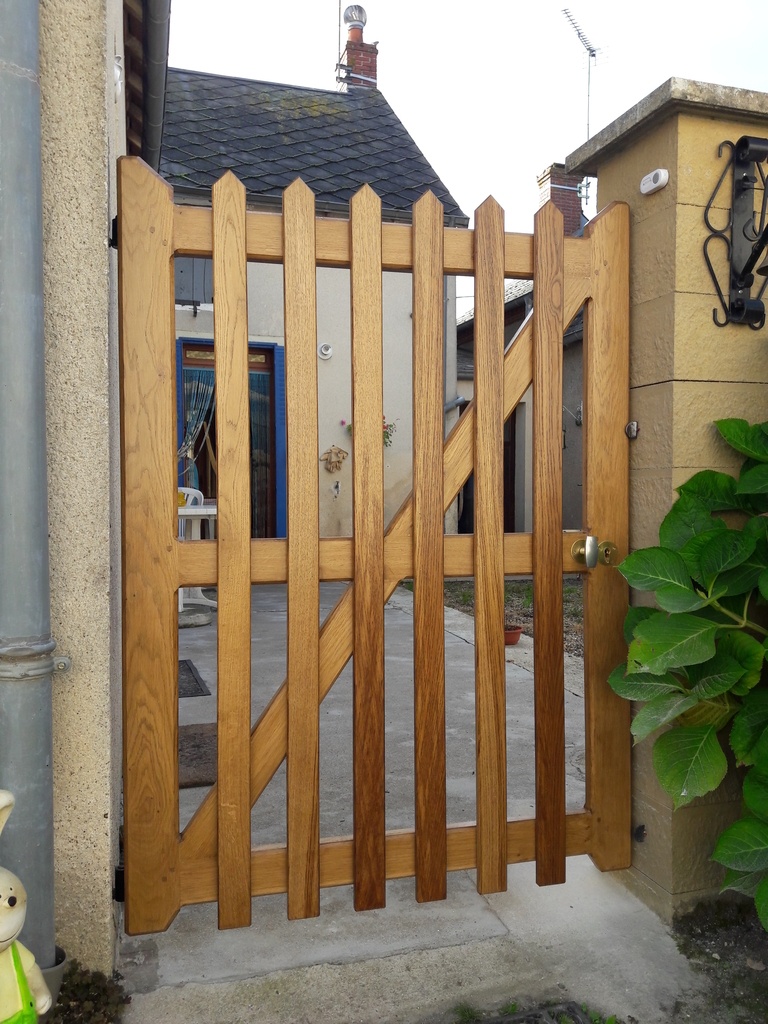

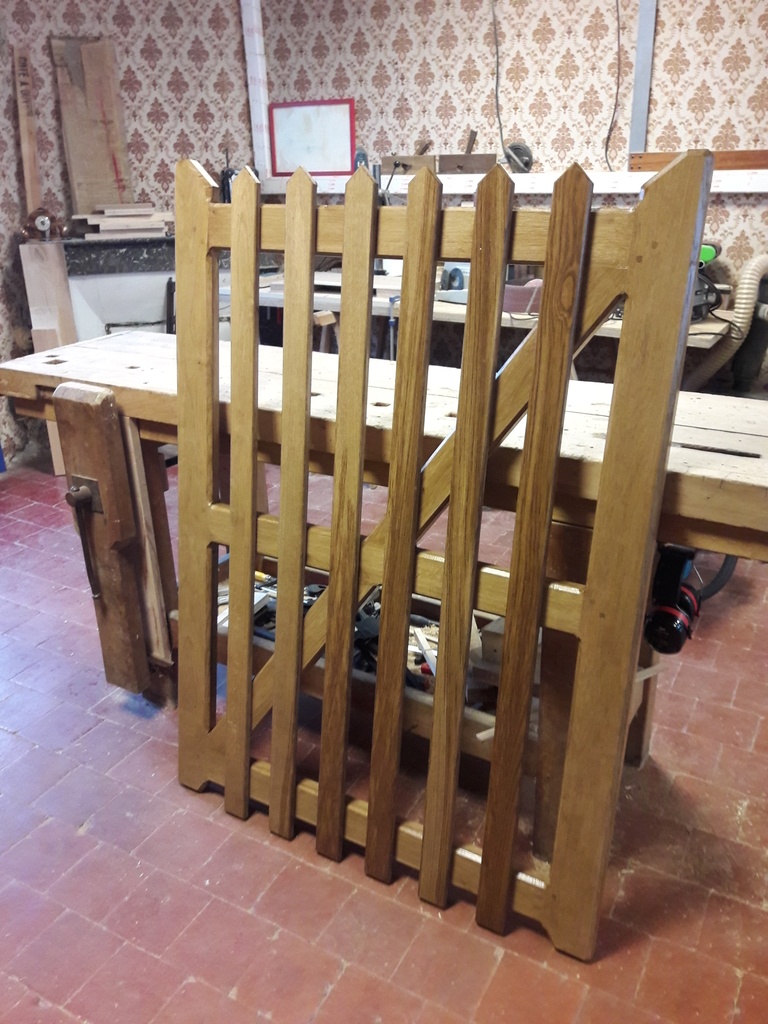

Voici son remplaçant, avec quelques options en plus : chanfreins et écharpe.

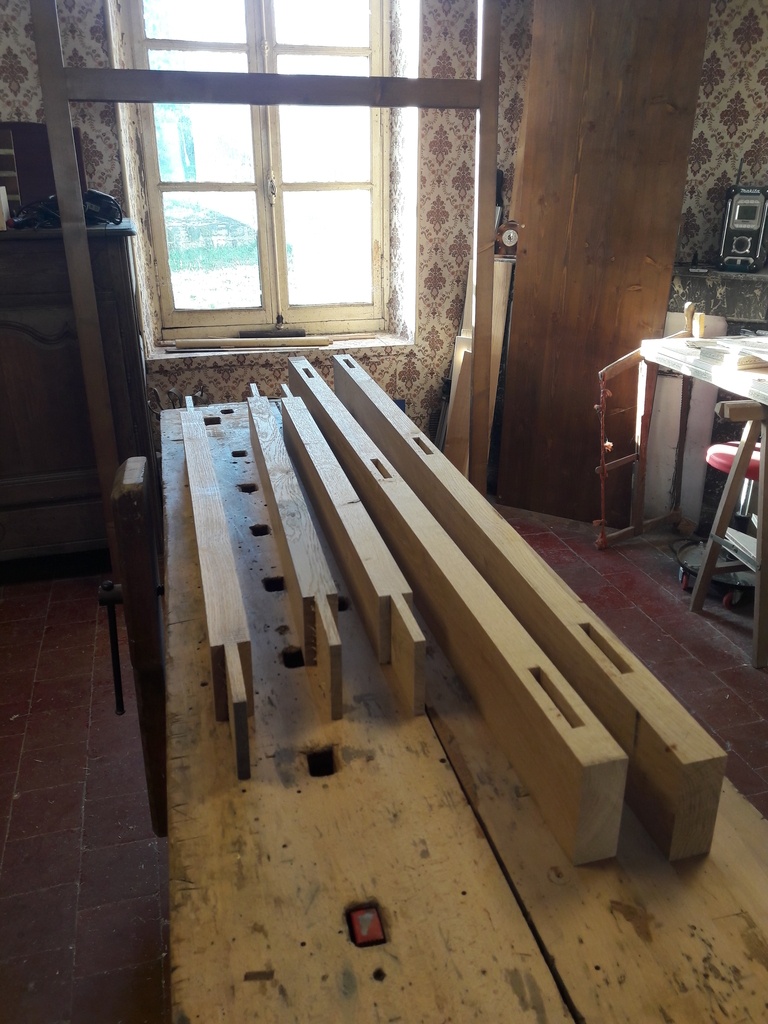

Chevillé à tire, il est tout en chêne brun.

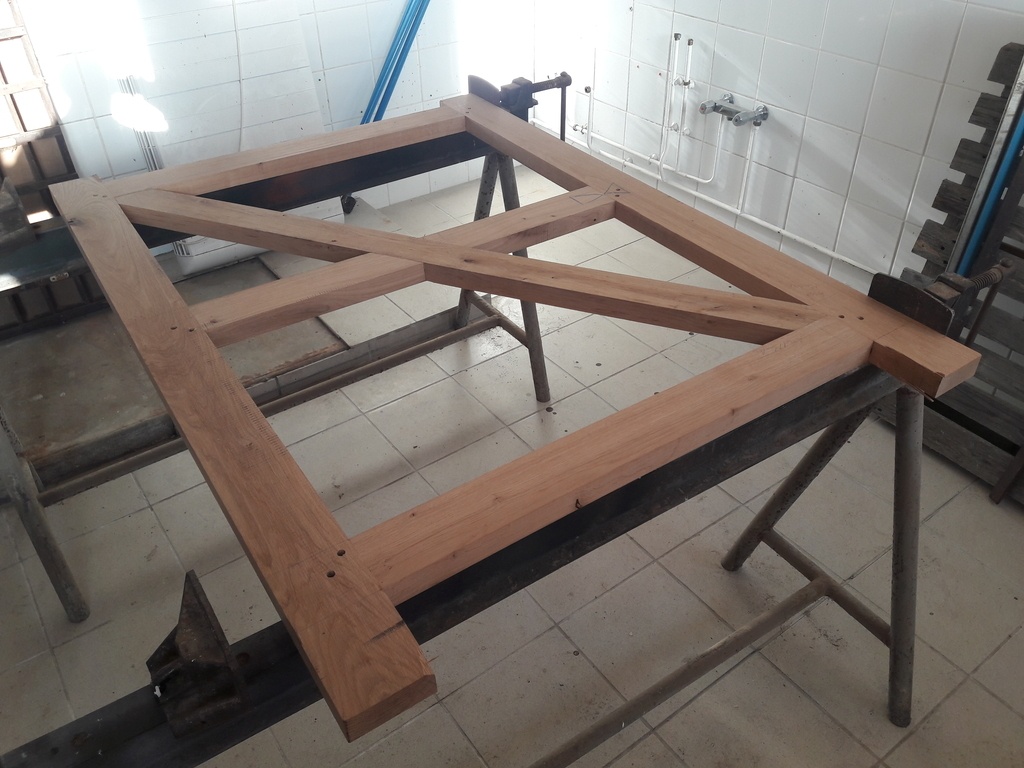

L'écharpe s'insère en mi bois dans la traverse intermédiaire.

Les abouts de l'écharpe reçoivent des pigeons de centrage pour bien affleurer les traverses hautes et basses. Ils ont été faits à la domino. Fabrication de domino maison en chêne pour aller avec.


Discussions

trente six seb  a publié la création "Portillon".
il y a 9 jours
Santé !
( Modifié )

Tu as même reproduit le changement de teinte sur la dernière latte 🙂

trente six seb

Pas tout à fait. C'est moins visible sur les photos mais les lattes font un dégradé du clair au sombre (de la gauche vers la droite) et en suivant quasiment l'écharpe.

Santé !

si, si. C'est bien visible.

trente six seb

👍

DewhitYoussef
( Modifié )

Bel effet! Ya pas a dire, ça en jette quand même plus qu'avec du douglas.
Les barreaux sont vissés sur la structure par l'arrière?

trente six seb
( Modifié )

Merci DewhitYoussef
Non les lattes sont justes clouées. Mais j'ai prévenu la cliente que si ça bougeait, je viendrai les visser.

DewhitYoussef

trente six seb d’accord, et merci! Je ne suis pas très au fait des critères qui guident les choix entre clouage ou vissage. Ni des procédés constructifs sur les ouvrages extérieurs comme portails, barrières, clôtures etc... dommage qu’on trouve moins de littérature là dessus que sur le mobilier plus classique. D’autant que c’est un secteur sur lequel il existe un dynamisme certain (il me semble que le dtu a évolué dans ce sens aussi)

trente six seb

le dtu ??? c'est quoi ce truc ???

😁

Bah je pensais pas que le dtu s'occupait des portillons
blague à part nul n'est censé ignorer la loi mais le dtu, ça coûte une blinde pour y accéder

DewhitYoussef

trente six seb ben oui, le dtu donne des indications sur les montages d.ouvrages extérieurs visant à réduire les pièges à eau.c’est Étienne qu’en a causé il y a un an. En dehors de ça, c’est dommage de pas trouver bcp de littérature sur les portails, etc. Autant yen a des paquets sur les terrasses,... autant j’ai rien trouvé sur les portails.

trente six seb

DewhitYoussef On en trouve un peu dans les Heurtematte.
Sinon, c'est pour ça que j'ai tendance à beaucoup copier.

DewhitYoussef

trente six seb ah merci pour l'info, je vais regarder.

dependancesbois
( Modifié )

Joli ce portail!
Fabien, pour les pièges à eau, tu peux te passer du dtu.
En couverture, le formateur nous disait tout le temps : "réfléchissez comme une goutte d'eau !" (Bon après il me regardait en me disant "toi ancien militaire avec les yeux bleus ça doit pas être trop compliqué" 😡),
N'empêche que son conseil est terrible ! La goutte d'eau ira toujours au plus facile et ira toujours quelque part.
Il faut pensez aussi capillarité sur certains endroits.

Après si tu arrives à te mettre dans la peau d'une goutte d'eau qui s'évapore , tu résous tous les problèmes du bâtiment. (Voire les problèmes de la planète !!! 😱)

Super ce portillon Seb !

Édit : pour la différence entre clou et vis, les clous sont des chevilles métalliques en fait. Donc ça vient conforter un assemblage en bois ou fixer 2 pièces qui n'ont pas d'effort à l'arrachement.

trente six seb

dependancesbois merci beaucoup !!

Quand je regarde l'ancien portillon, il n'y avait rien de spécial lié à l'évacuation de l'eau.

Une fabrication soignée et un bon entretien suffisaient à faire durer l'ouvrage quelques décennies. Et après on recommençait, c'était un peu du jetable à long terme.

Nos préoccupations actuelles ne semblaient pas les mêmes que les nôtres actuellement.

Olistan
( Modifié )

Belle réalisation et quel changement avant/après !
Je suis justement sur le point de commencer 2 portillons et hésite quand à la position des lattes: en tenon mortaises dans le cadre ou bien fixé sur celui-ci comme dans ton cas. N'y a-t-il pas un risque d'humidité importante entre latte et cadre ? Merci pour ton avis.

trente six seb

merci !
Il devait être chouette aussi le portail d'avant quand il était neuf...
L'ensemble de la finition est fait avant le clouage des lattes, donc il n'y a pas trop de risques à mon sens.
Si tu assembles les lattes par tenon mortaise, il faut bien faire attention de ne pas faire de piège à eau, surtout dans les mortaises du bas.

Biabsso

En les perçant par exemple ???

trente six seb

Oui, ça pourrait être une solution. Mais sur les menuiseries extérieures, il faut des tenons très ajustés.
Sur un autre projet qui devrait être en terminé demain, j'ai fait des épaulements et des chanfreins sur la charnière basse.
Ici, j'ai rajouté du joint acrylique dans les assemblages pour bien étanchéifier.

racmterrof
( Modifié )

Comment as-tu réglé le problème de la stagnation des eaux pluviales sur et sous les traverses horizontales, et sous le barreaudage ? De même concernant la protection des assemblages tenons mortaises et traverses barreaux?
Merci.

xyloweb

Sans doute une rainure et de la colle PU, non ?

trente six seb

Certes il y a un plat mais il y a surtout les chanfreins qui permettront l'écoulement sur les arrêtes et empêcheront l'eau de stagner.
Rien de spécial entre les traverses et les barreaux mais la finition est faite avant assemblage : on a de l'anti tannin et 2 couches de lasures.
Ensuite, il s'agit effectivement de colle PU et il y a en plus de l'acrylique dans les assemblages.

RIRI212
( Modifié )

J'aime bien, mais, pour faire le casse....😇 de service, et c'est uniquement une question de gouts, je ne trouve pas que la poignée tournante se marie très bien avec l'ensemble...😜

trente six seb

Merci 😀
C'est sûr que la poignée est très basique. J'étais parti sur l'équivalent.
Quand je peux, et suivant ce que souhaitent les clients, j'ai même tendance à réutiliser les anciennes serrures.

RIRI212

... le client est...roi !...😇😇😇

Simon Ménard
( Modifié )

Tellement de travail, magnifique ! J'espère que ça va tenir avec la pluie et le soleil qui détruisent tout 😥

trente six seb
( Modifié )

Merci !
Si l'entretien est régulier, il n'y a pas de raison ça peut tenir des décennies.
Souvent c'est l'entretien qui pêche. Le prédécesseur aurait pu durer plus longtemps s'il avait été mieux entretenu.
Après ça reste un ouvrage assez simple : 6 tenons mortaises et un mi-bois.

Niouniou
( Modifié )

Je ne comprends pas pourquoi ton chevillage n'est pas centré sur tes tenons...? Y a une raison ? Ca fait bizarre à l'œil... Et une petite question sans lien : Tu as collé en plus du chevillage ?

trente six seb

Concernant le chevillage à tire, j'ai suivi la méthode de J Heurtematte.
lairdubois.fr/.../reponses/16976

Sinon, oui, c'est collé à la PU.
(ceinture et bretelle encore, c'est un peu comme les petites roues...)
