MENFRA

Mon nouveau copain


C'est un projet qui me tenait à cœur depuis longtemps et dont le coût de revient est d'environ 150€ (un peu plus aujourd'hui avec l'inflation des prix...).

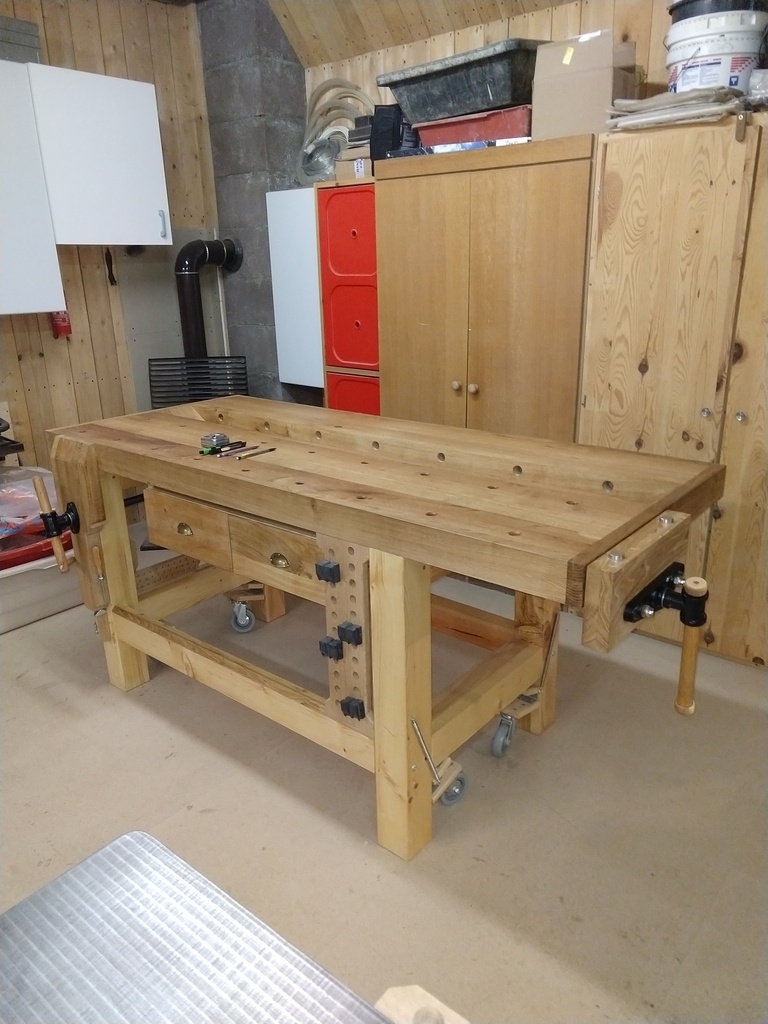

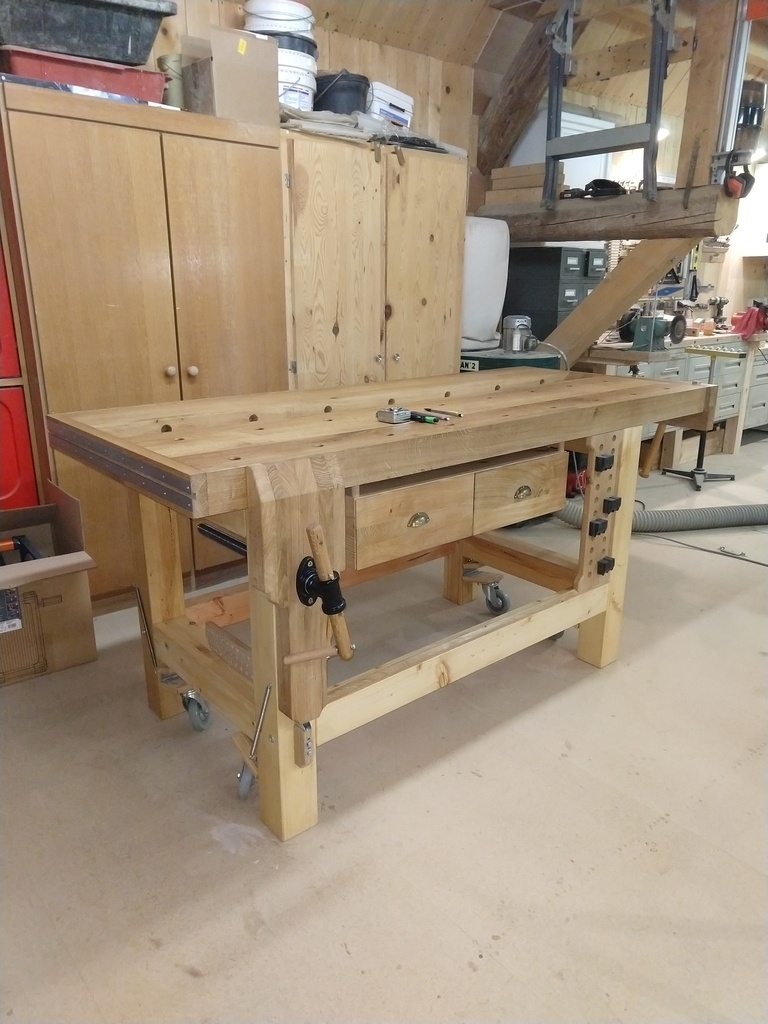

Ses mesures L:1,90m x l:0,85m x h:0,90m.

Pour sa réalisation beaucoup de récupération et surtout inspiration des idées de Samuel Mamias pour la presse frontale et de Olivier Verdier pour l'aspect général du bébé.

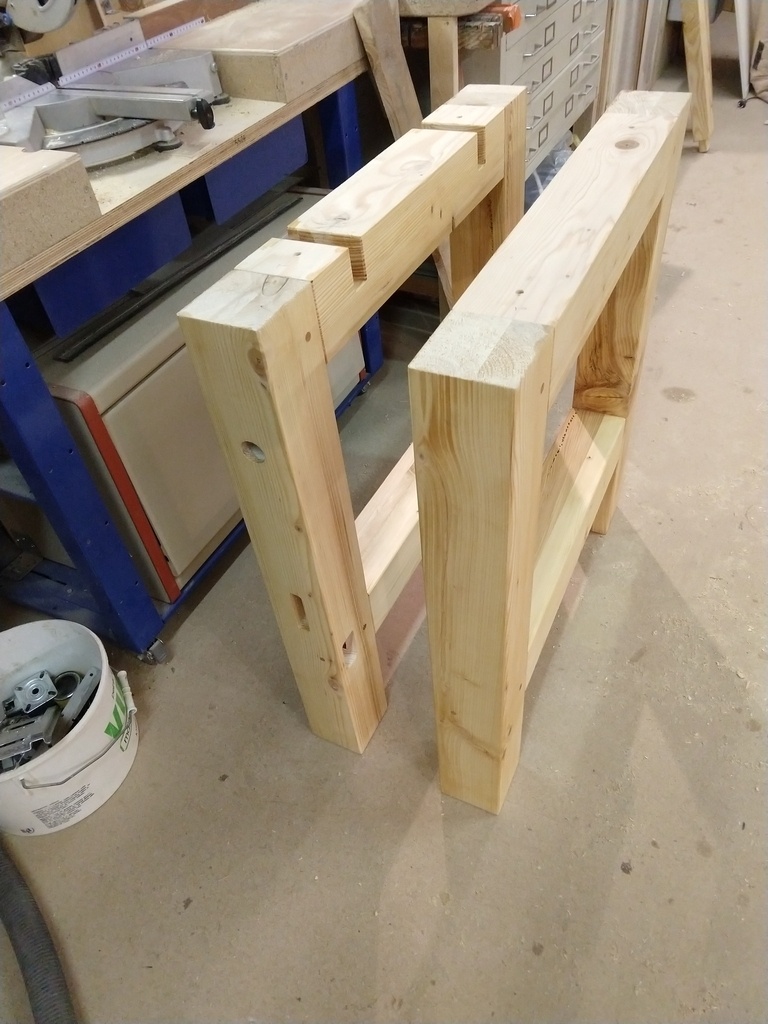

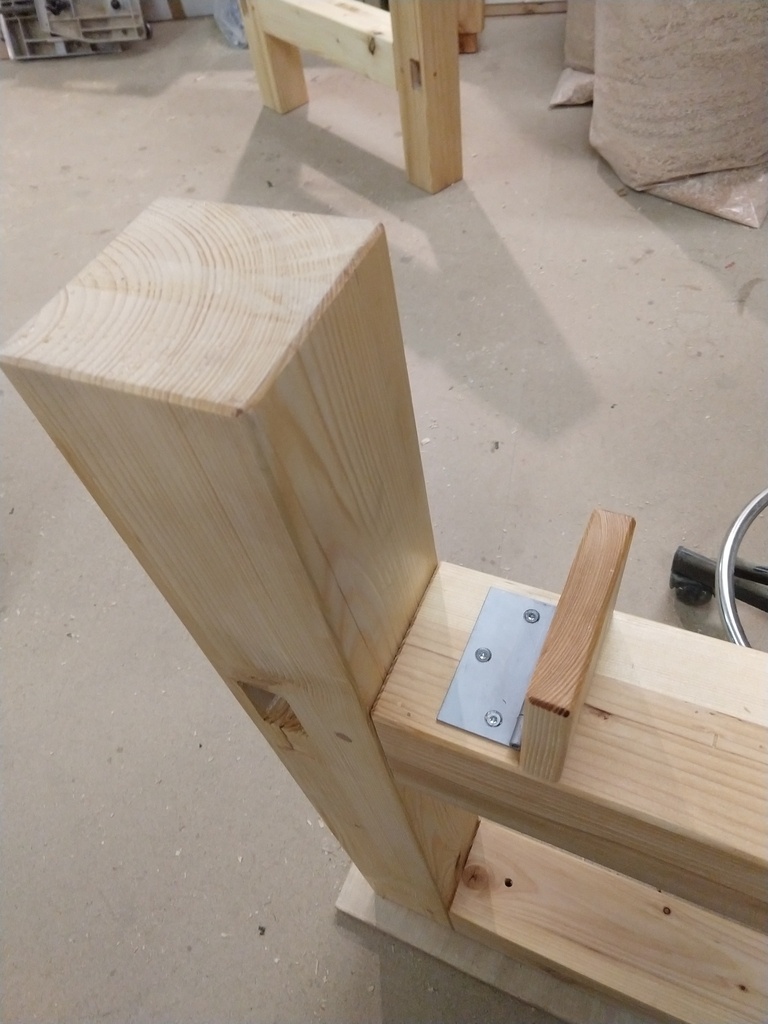

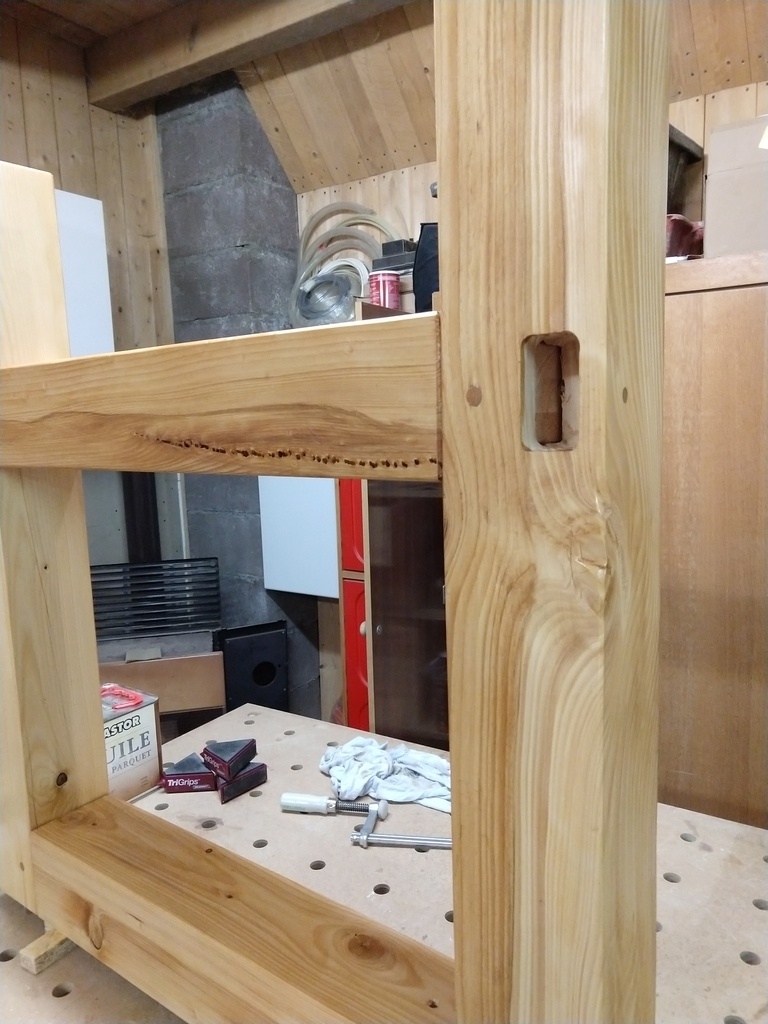

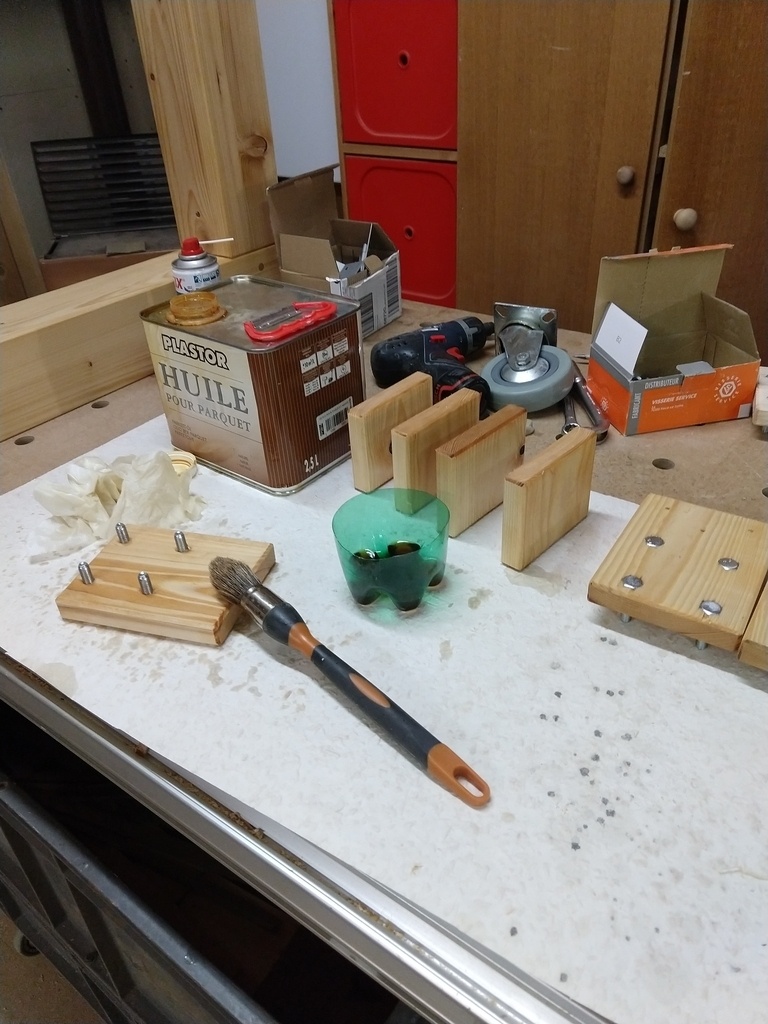

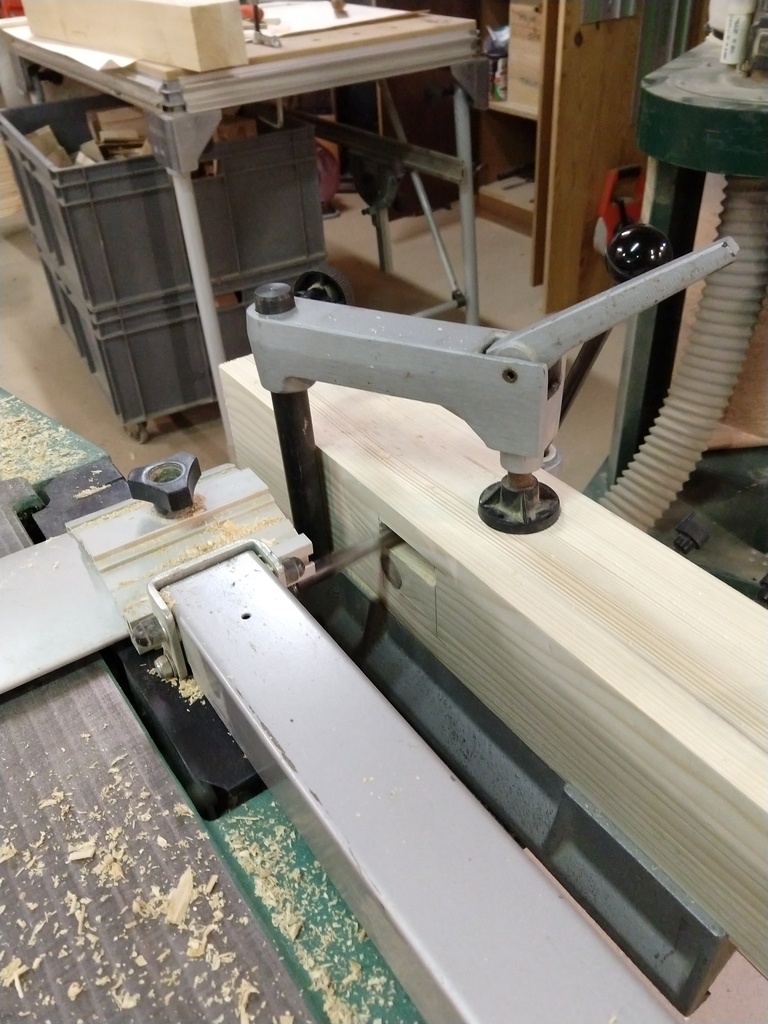

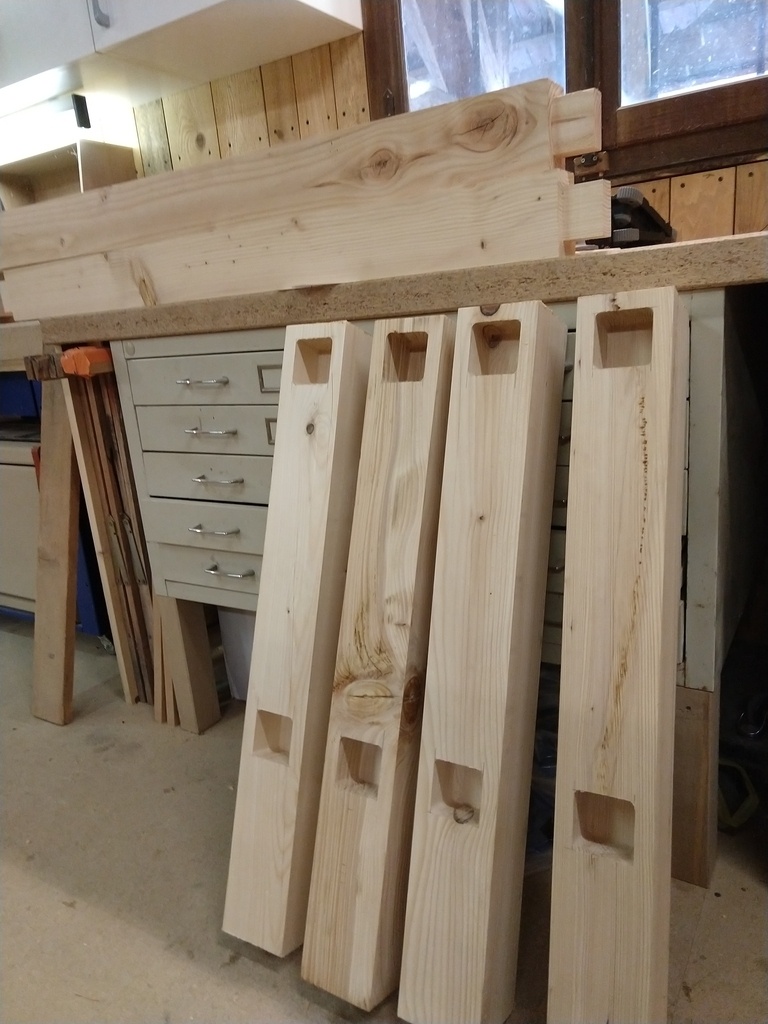

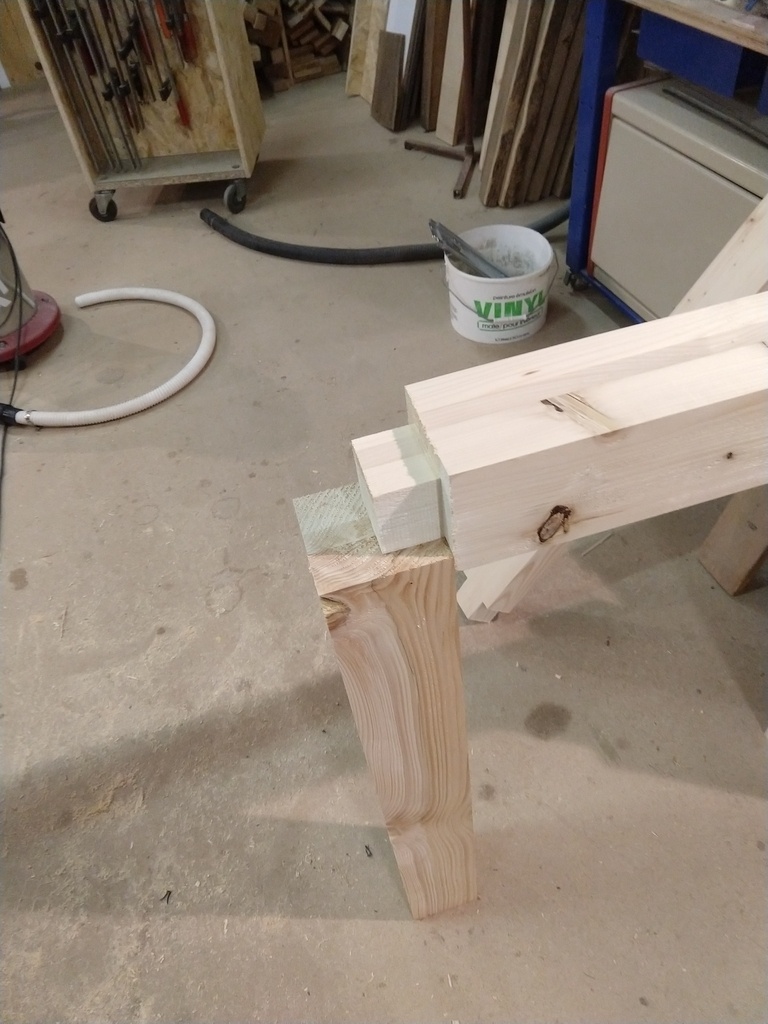

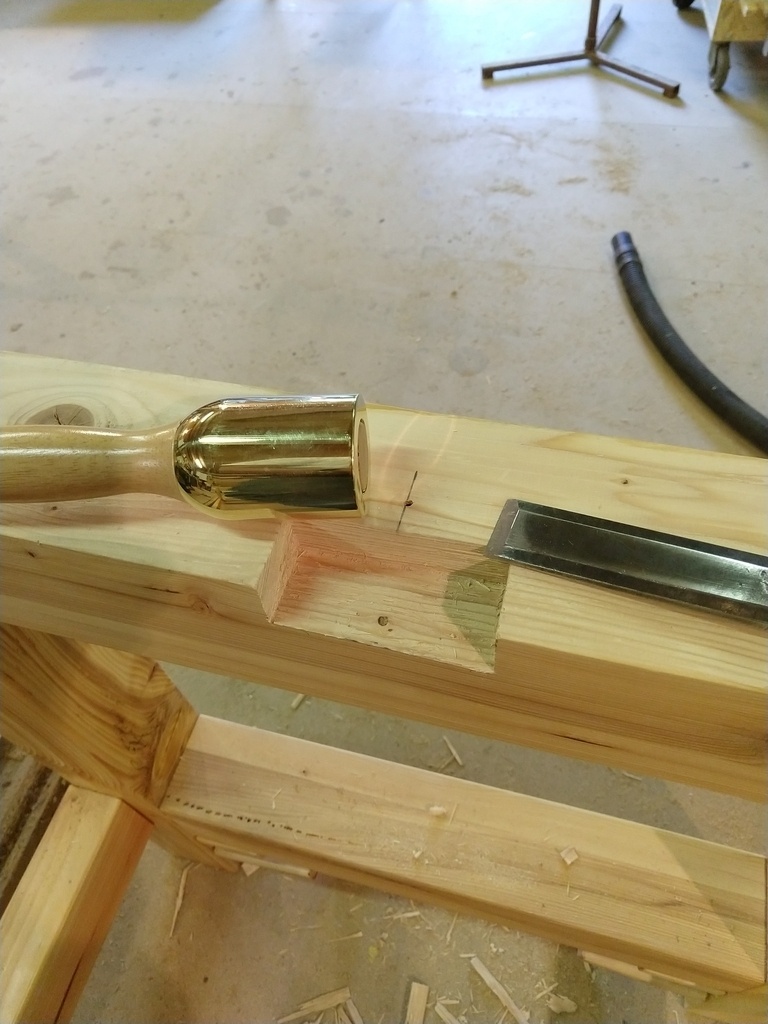

Le piètement est en sapin et mélèze de récupération en section de 100mm x 100mm traité avec une huile durcissante à parquet.

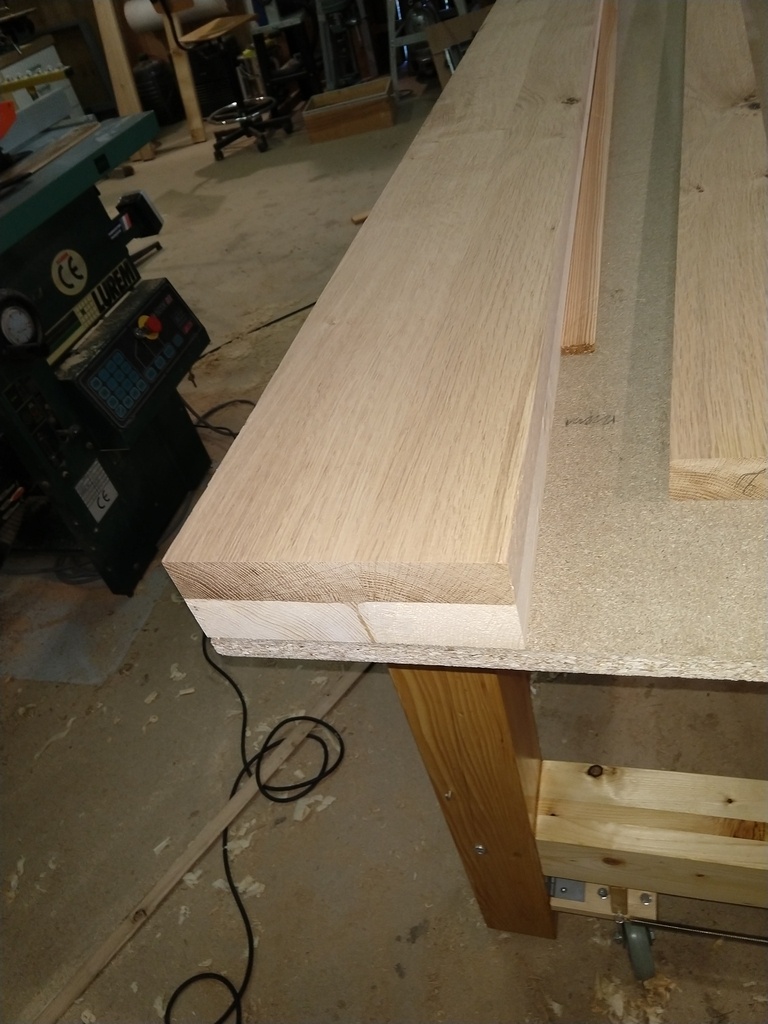

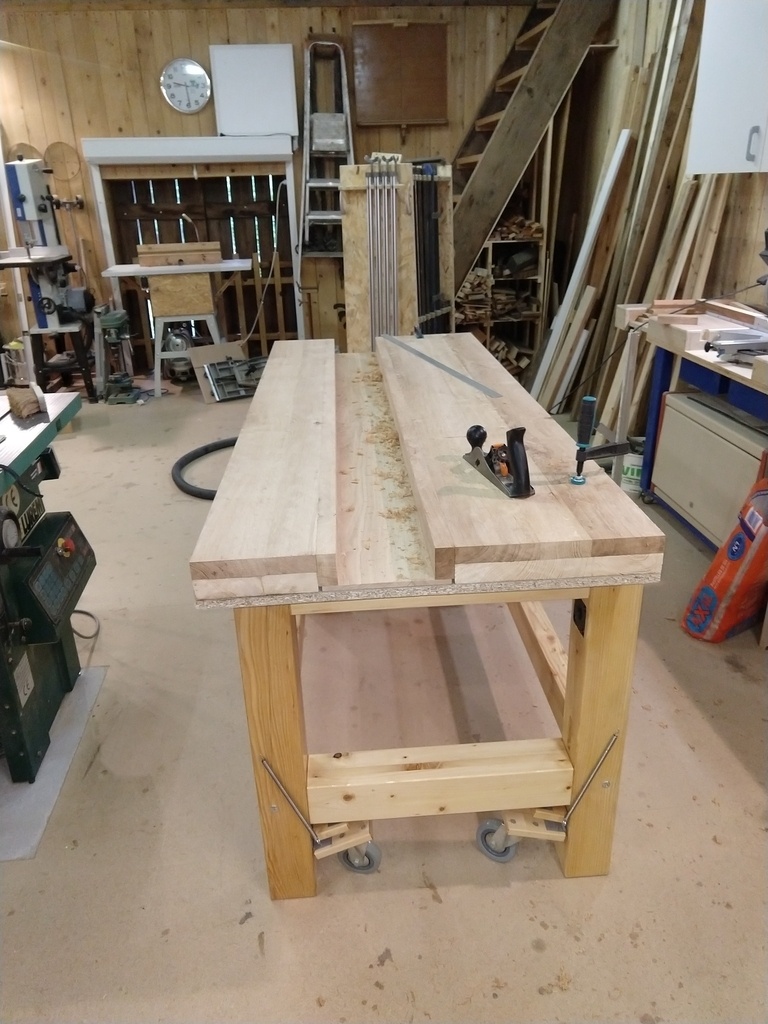

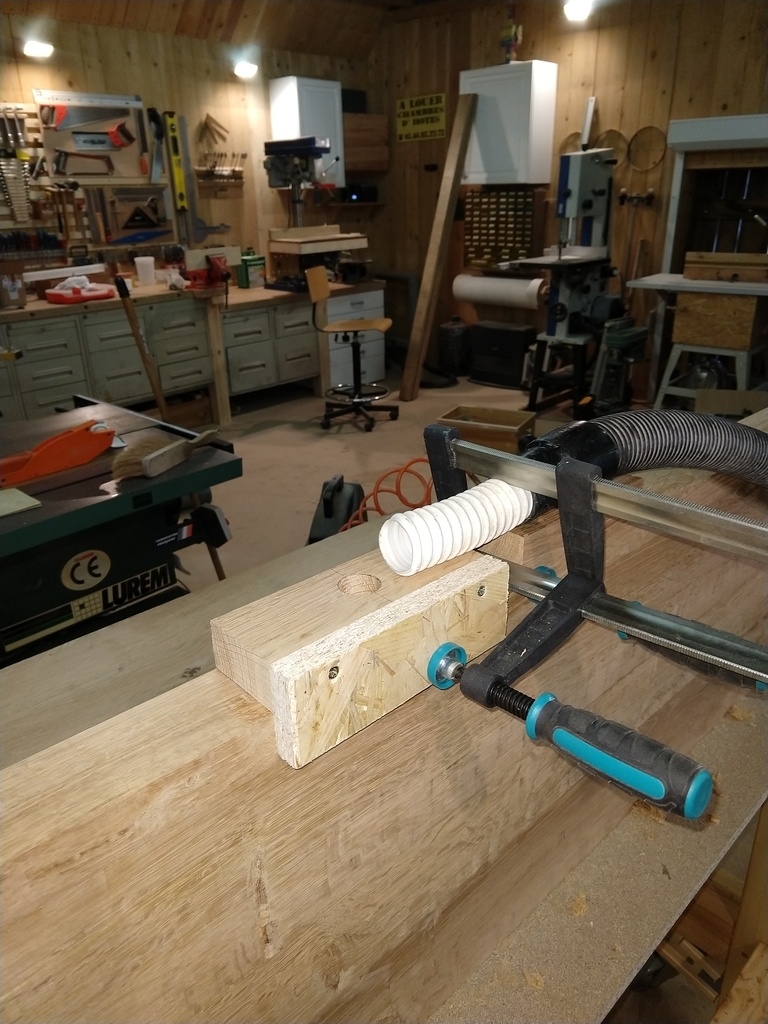

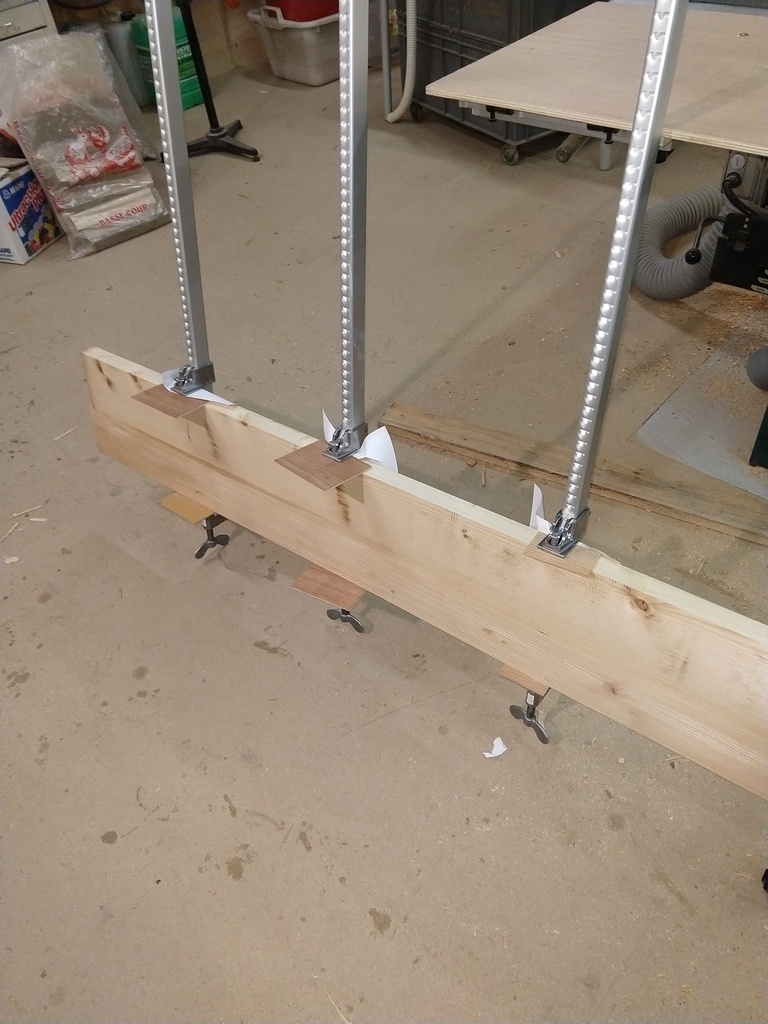

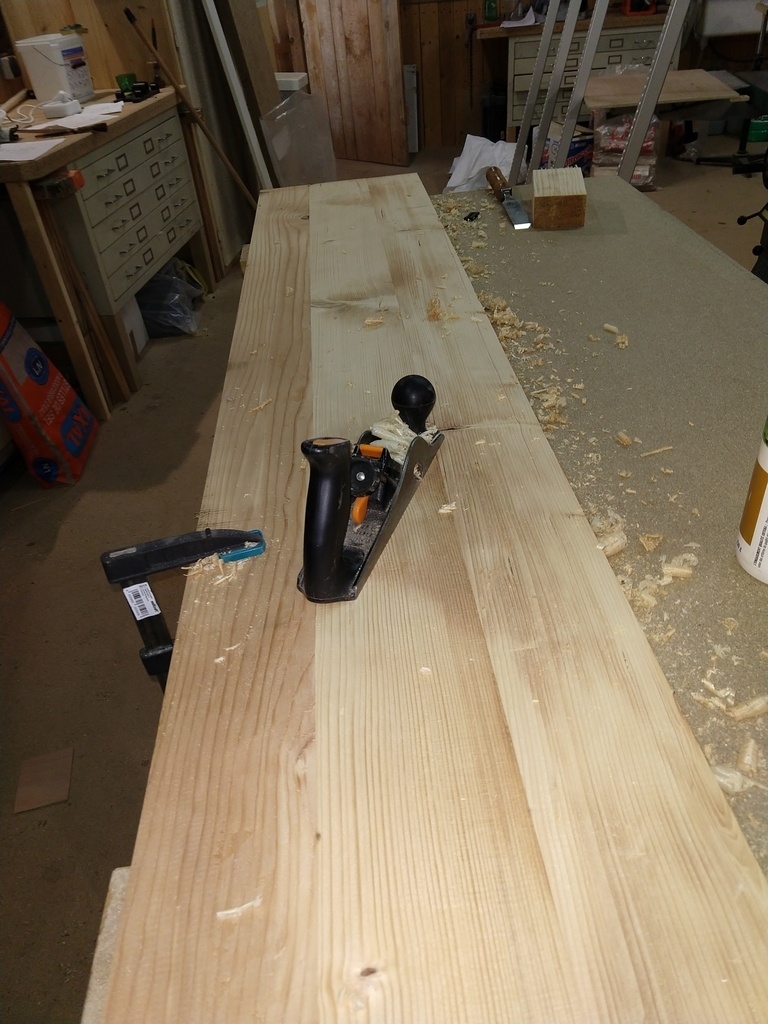

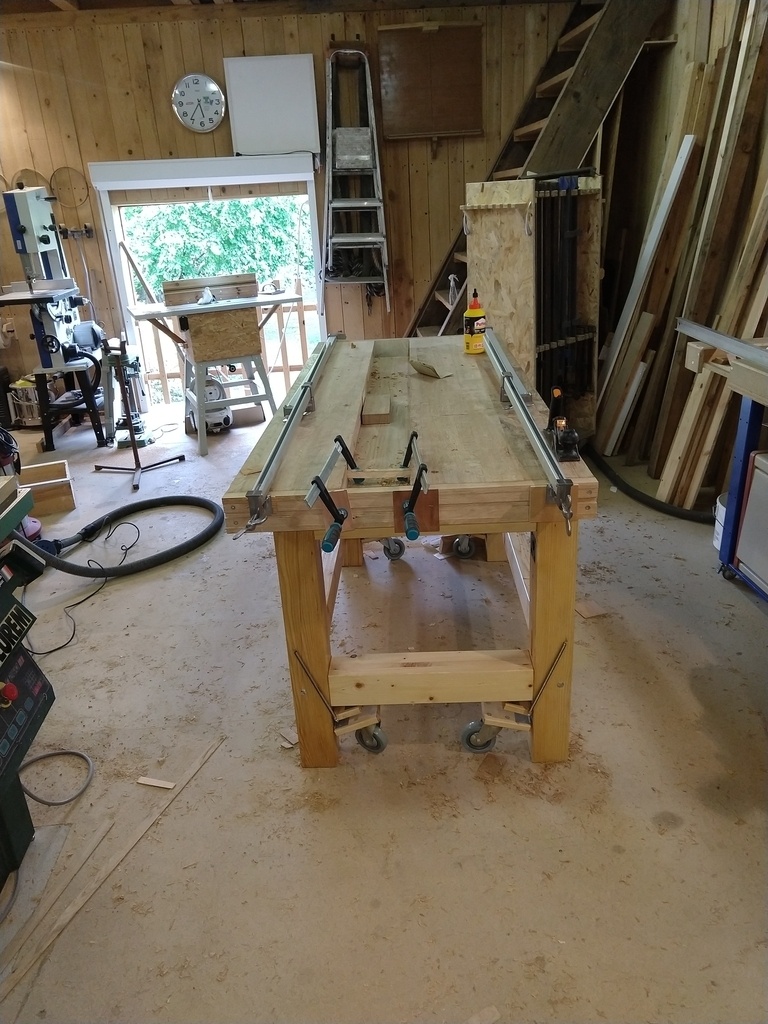

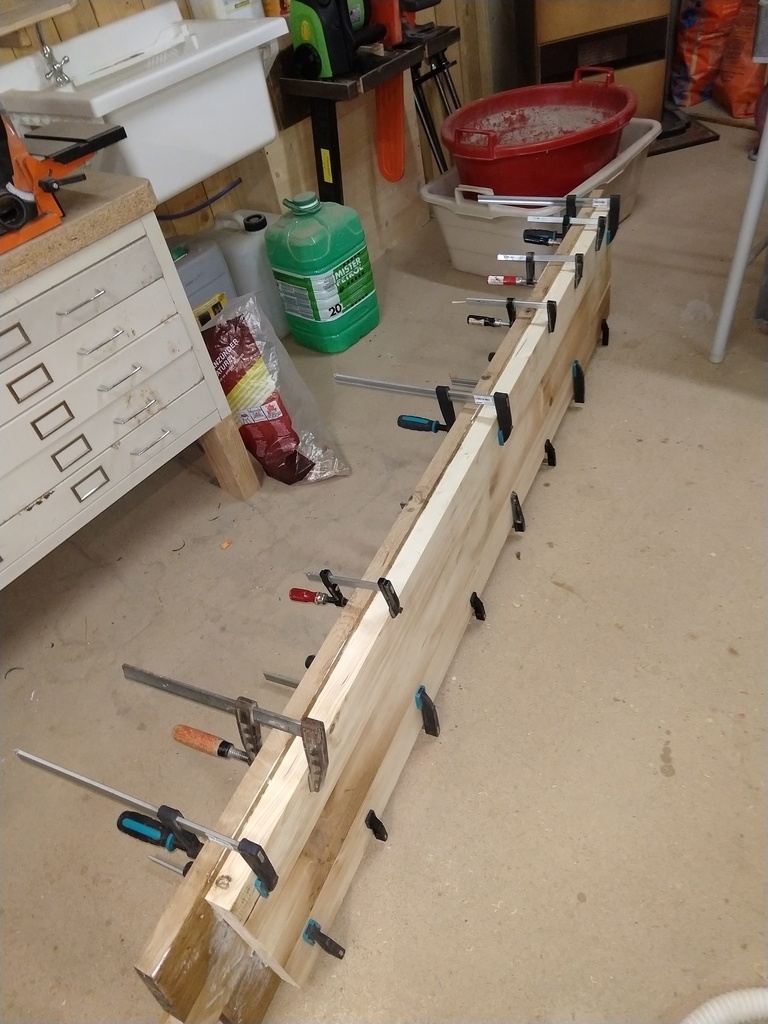

Le plateau d'une épaisseur totale de 85 mm est un sandwich de Novopan de 18mm (28€) et sapin de récupération de 29mm recouvert de chêne massif de récupération de 38mm d'épaisseur.
Il possède une fosse à outils comprenant des perforations sur ses bords pour pouvoir y placer des serres joints.

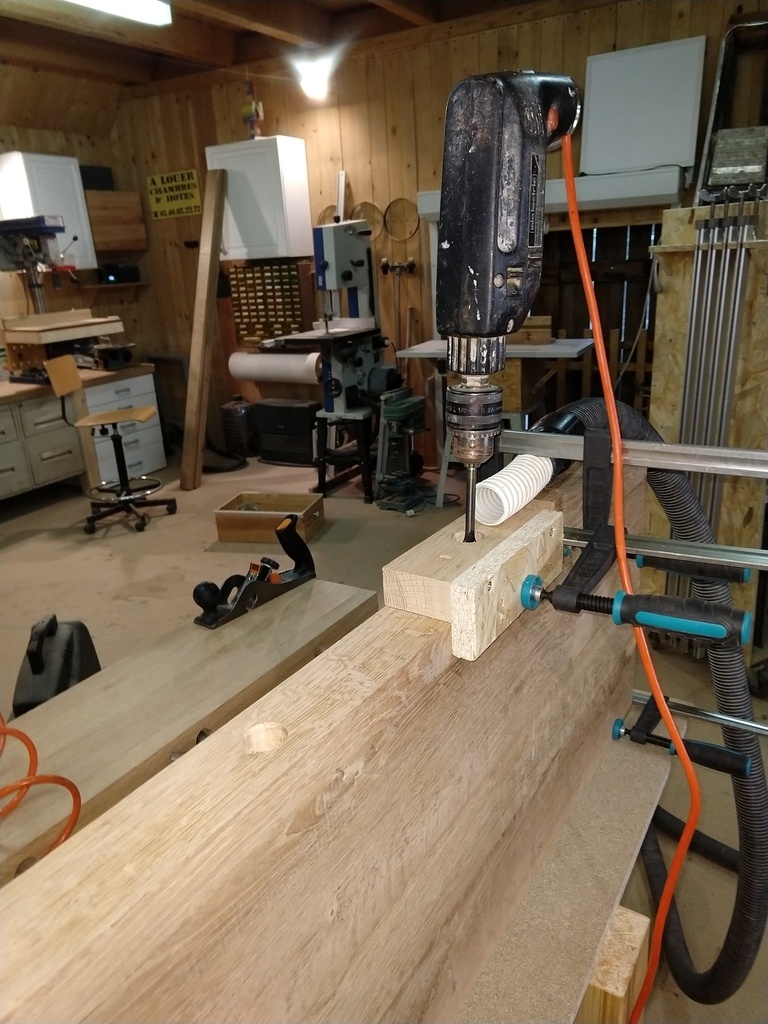

Le plateau est perforé de trous de 20mm et traité à l'huile alimentaire IKEA ( un reste....)

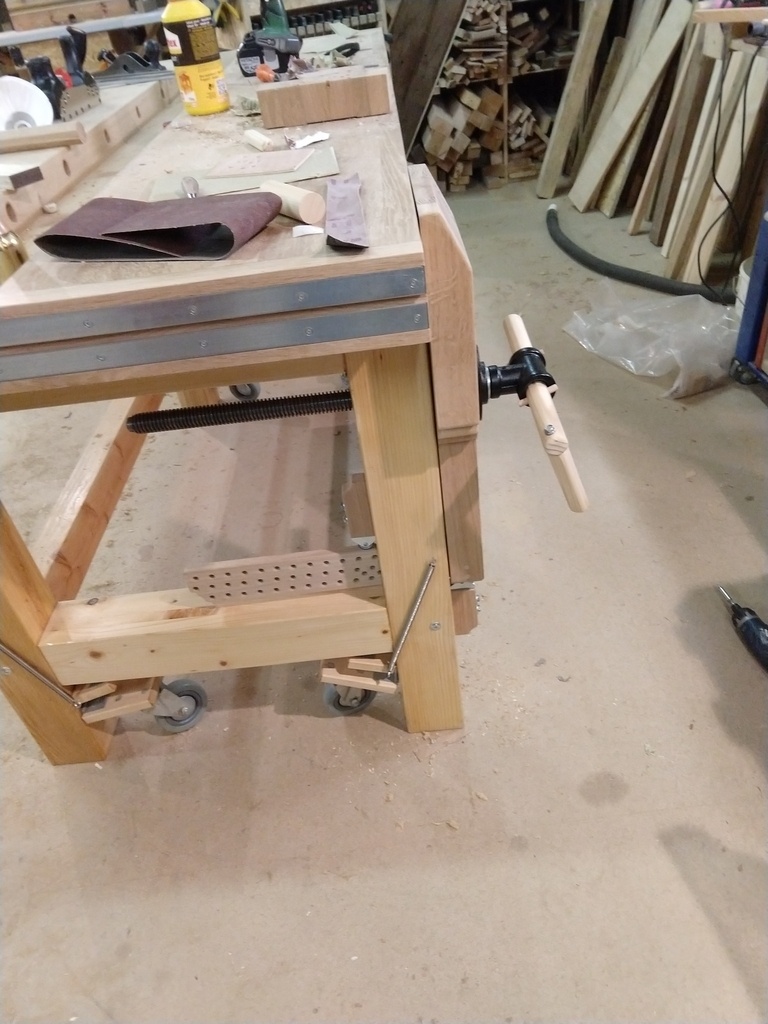

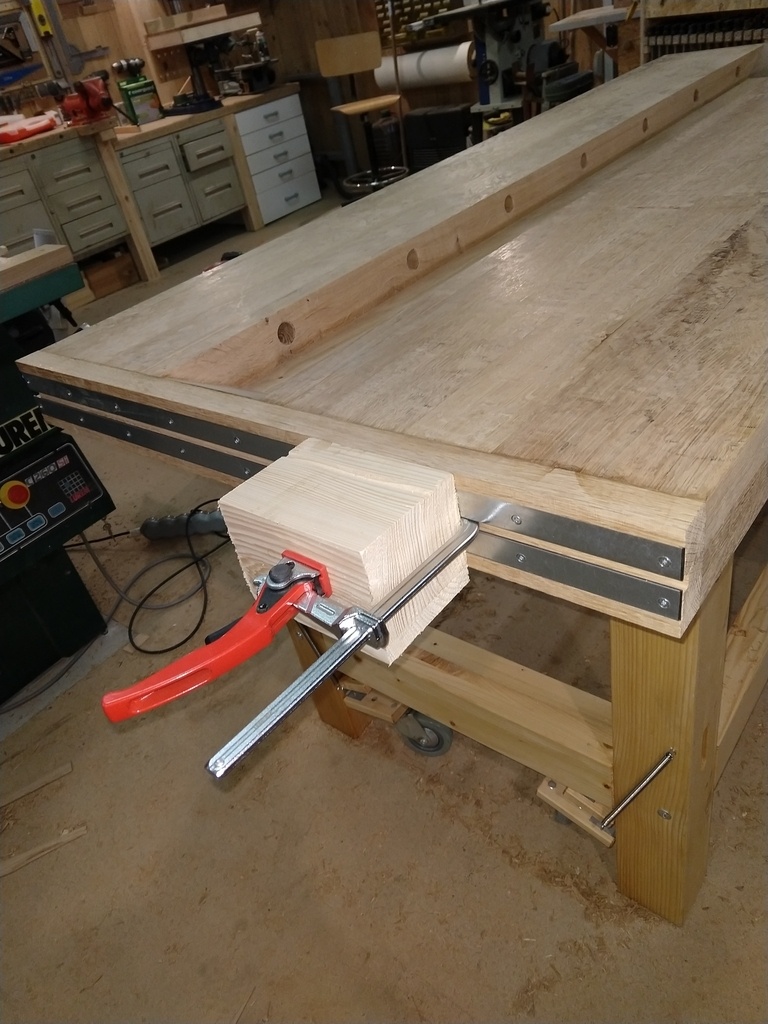

Le bord latéral gauche du plateau est muni d'un rail pour serres joints, type festool, fabriqué à l'aide d'une rainure et de 2 fers plats galvanisés de 32mm chacun (16€)

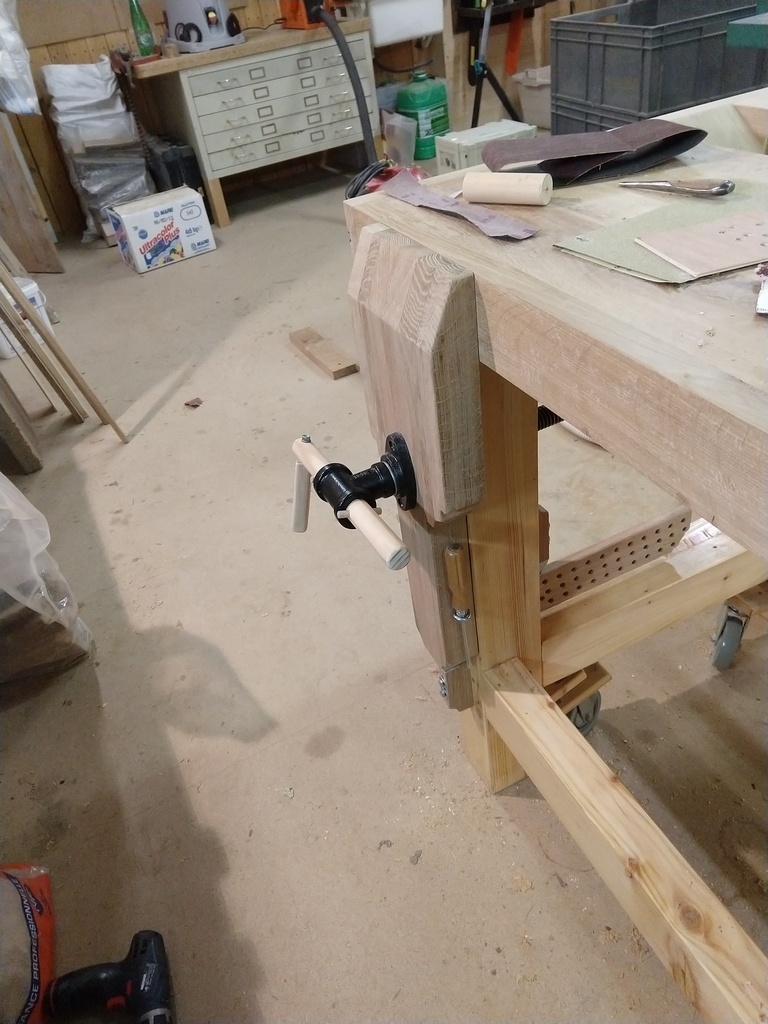

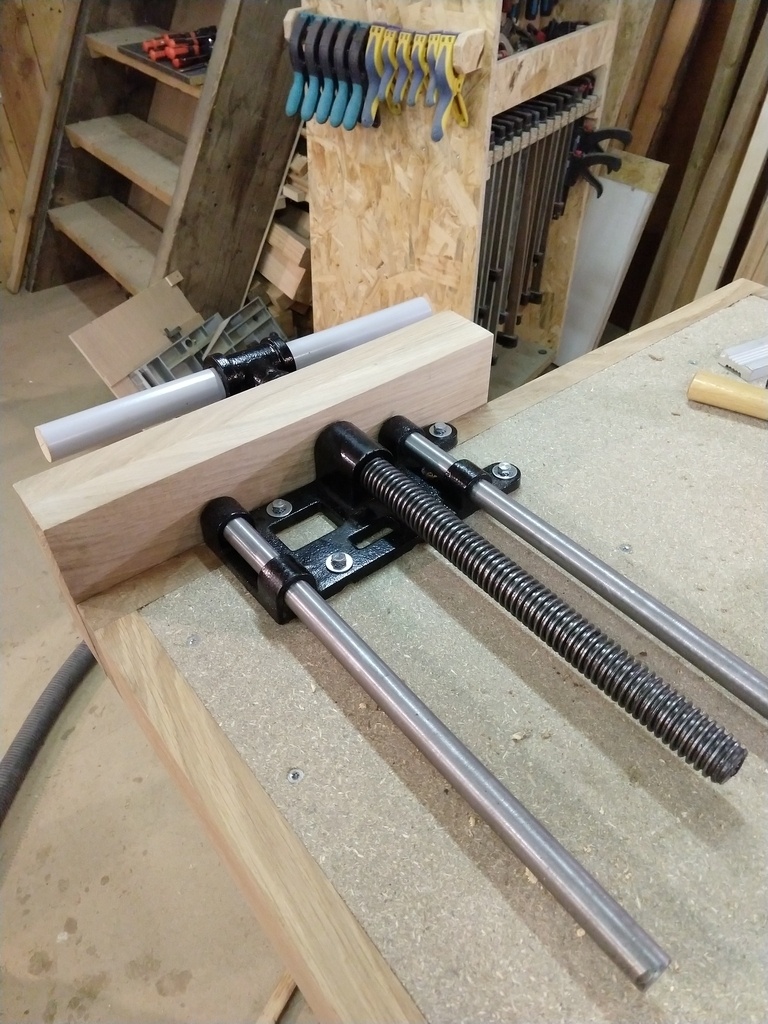

Les mécanismes de serrage ont été achetés sur Finetools pour la presse frontale (42€) et sur Aliexpress pour la presse latérale (39€).

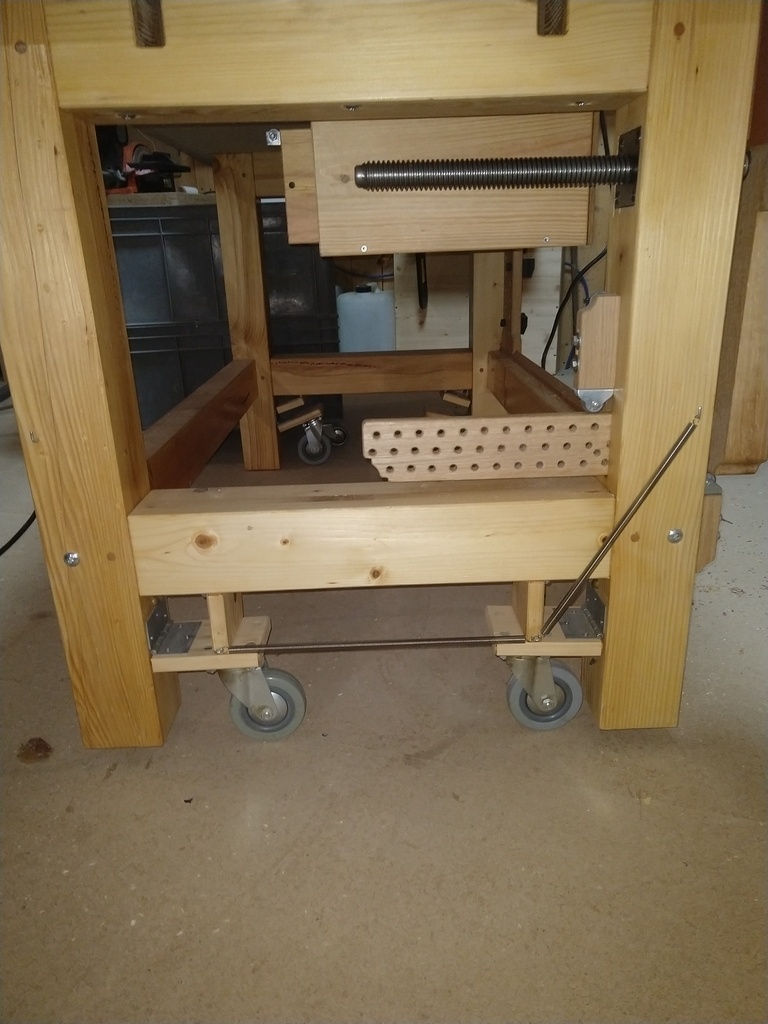

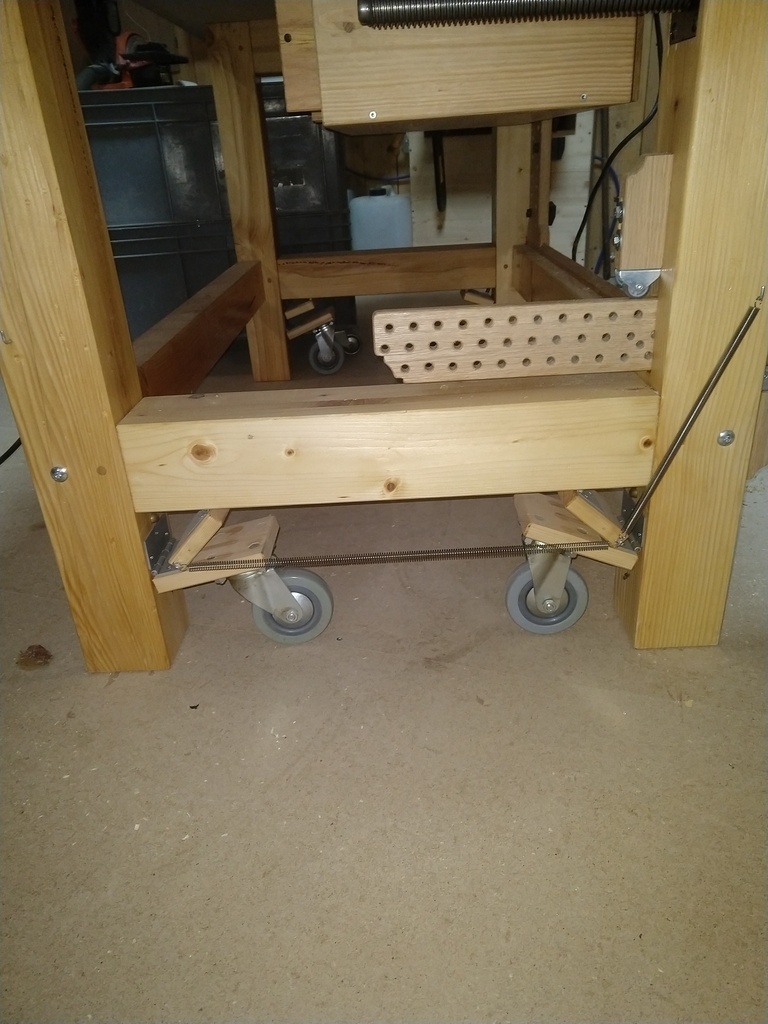

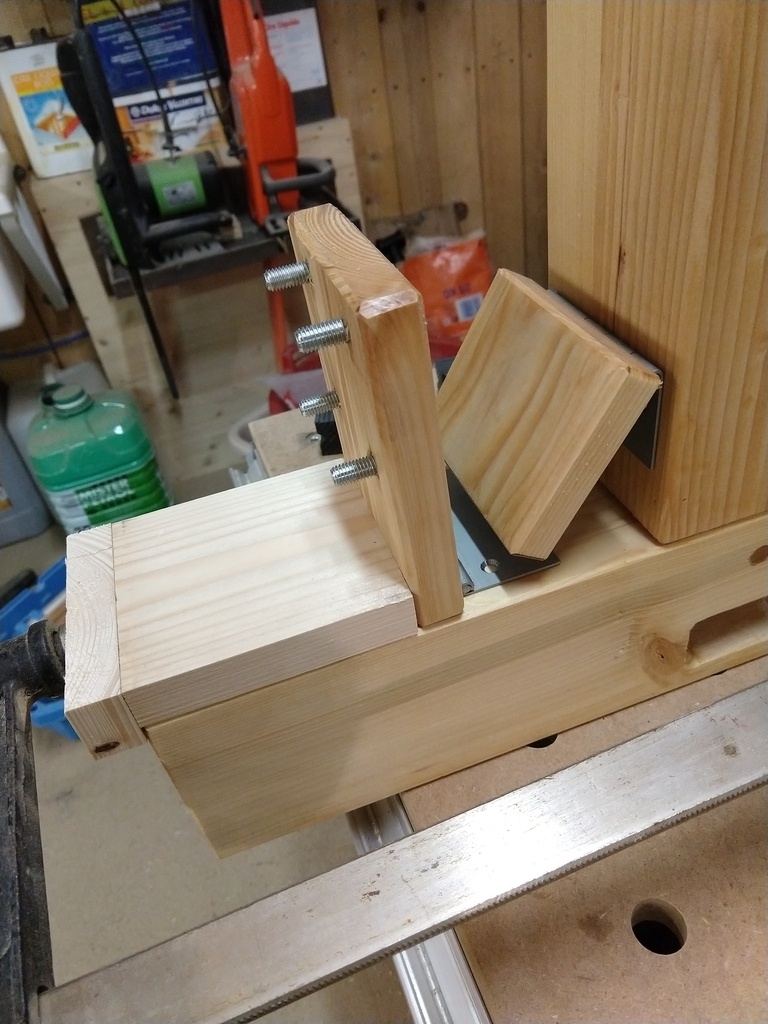

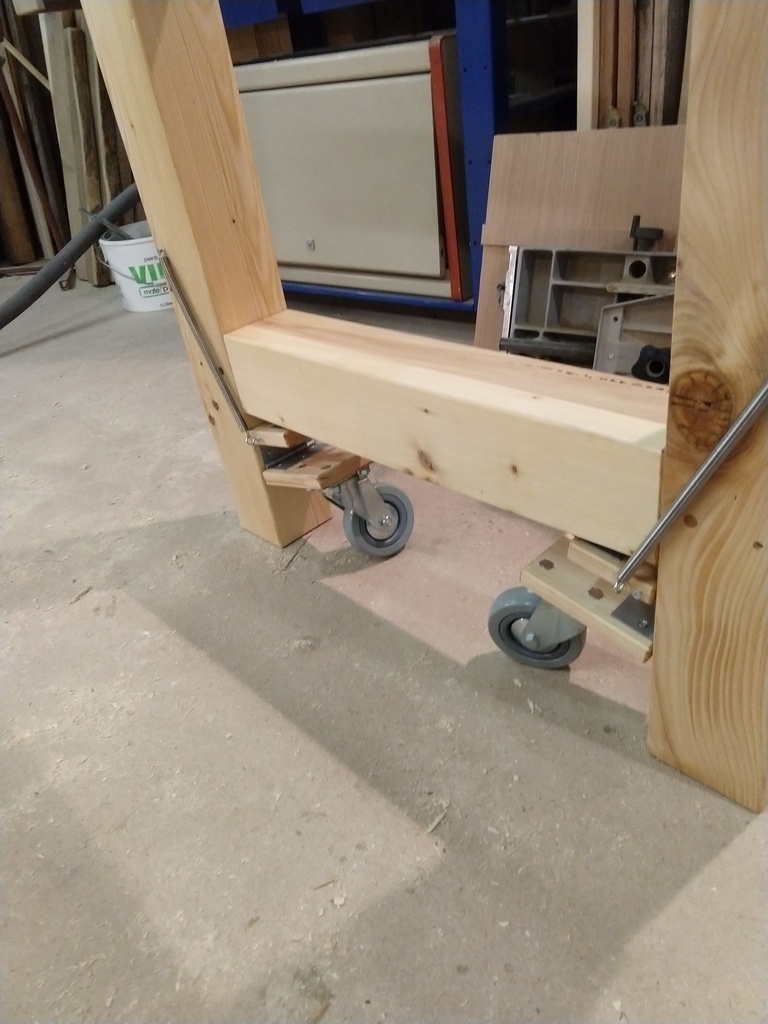

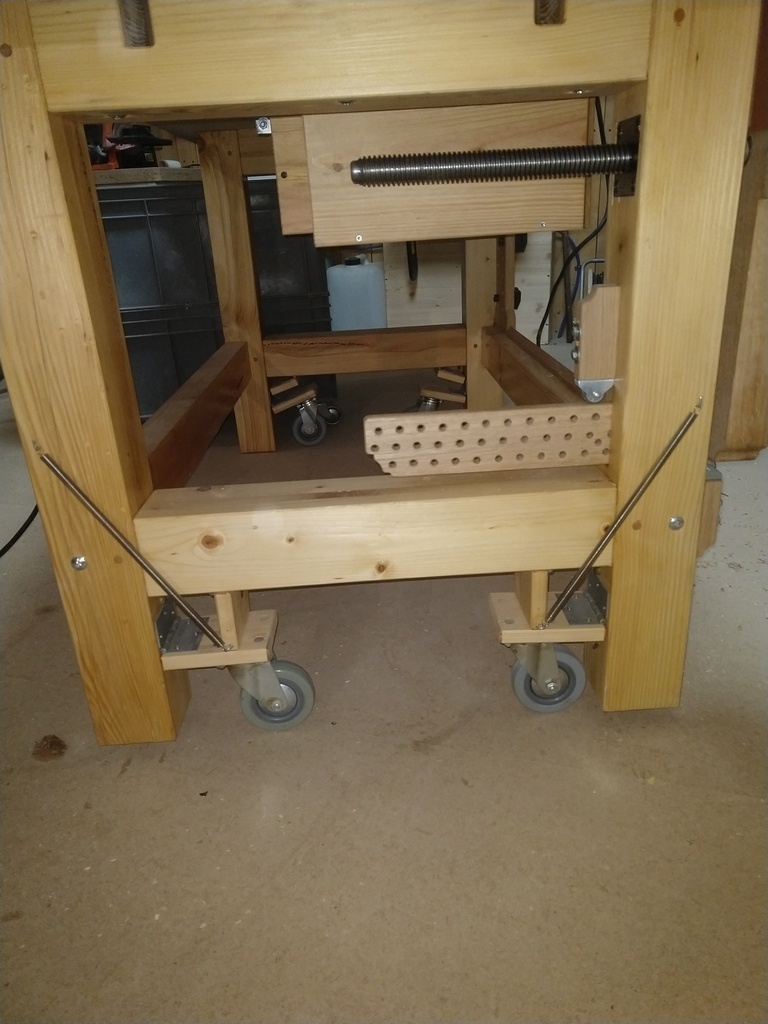

L'établi qui avoisine les 130kg est doté d'un mécanisme de roulettes escamotables par ressort dont la fabrication est simple et très efficace (40€).

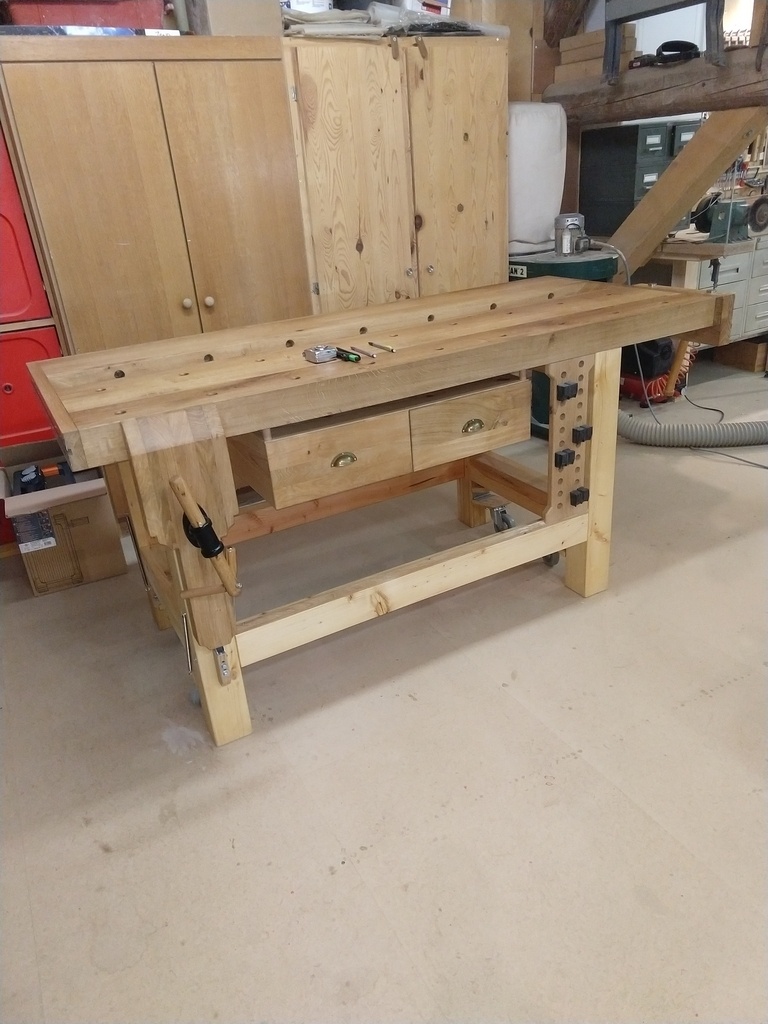

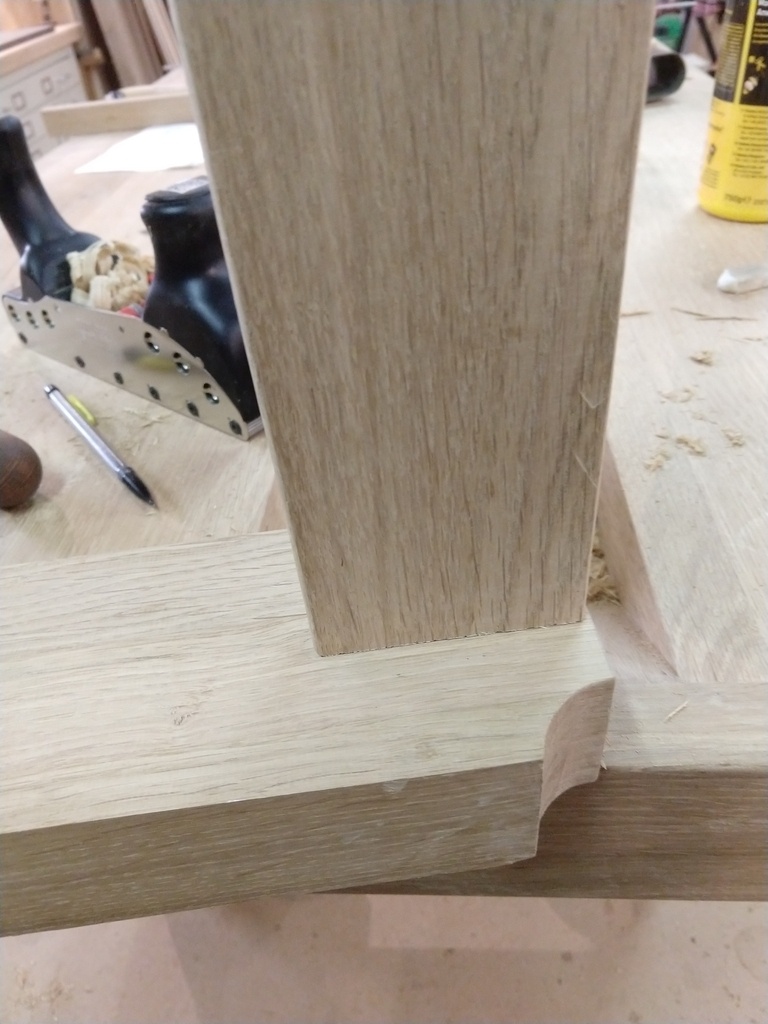

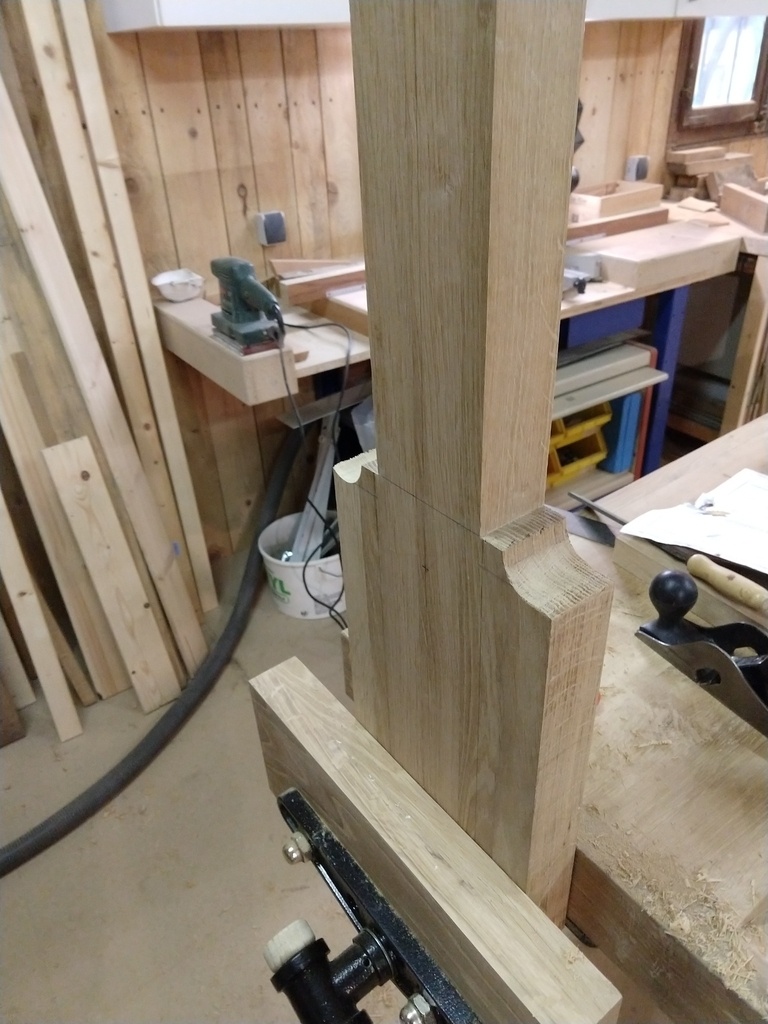

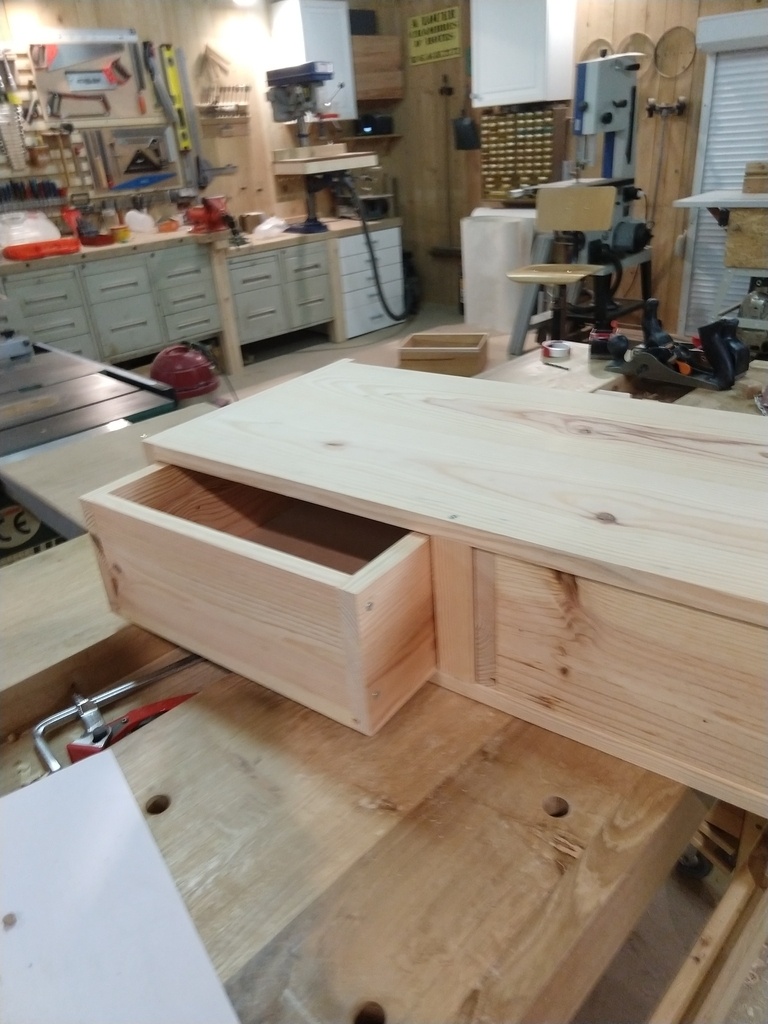

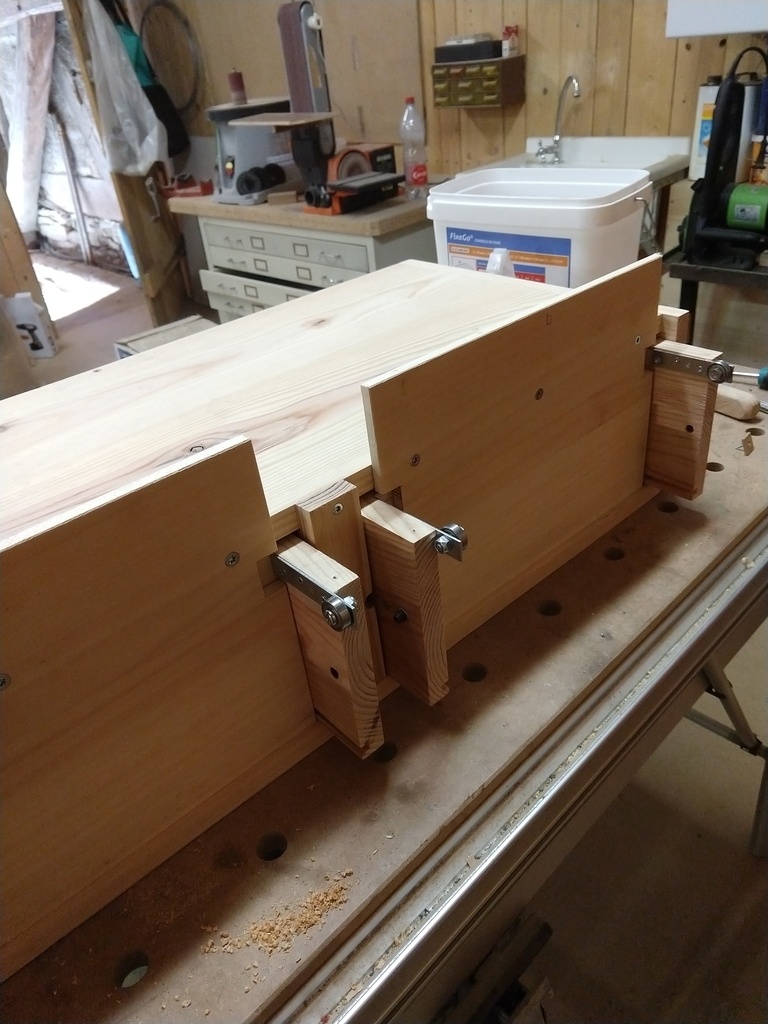

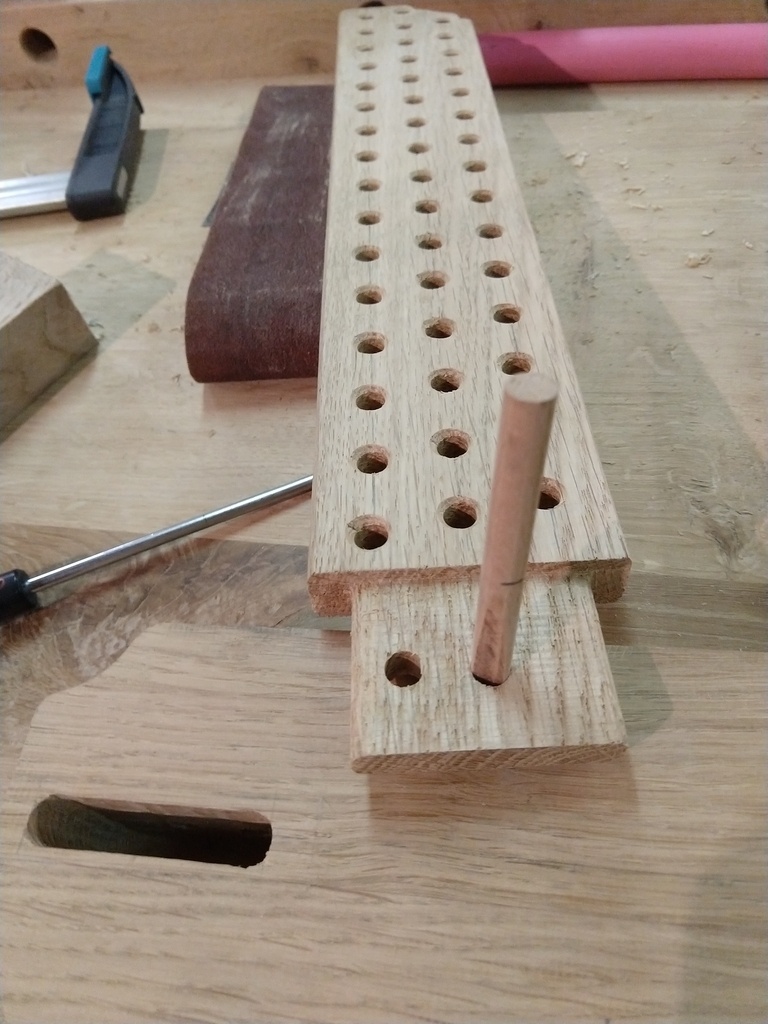

J'ai fabriqué aussi 2 tiroirs caissons en sapin et façade en chêne, écartés du plateau pour ne pas gêner l'utilisation de valets d'établi ainsi qu'une servante coulissante pour soutenir les planches longues.

Au final, très pratique à l'utilisation.
ça change la vie pour moi qui travaillait sur une table MFT Festool jusqu'alors.

UN NOUVEAU COPAIN DANS L'ATELIER

Mis à jour

Discussions

MENFRA  a publié la création "Mon nouveau copain".
il y a 2 ans
Kentaro
( Modifié )

Excellent, le principe du plateau composite!

MENFRA

Merci, quand on est limité en bois massif noble, on compose....

ebenober
( Modifié )

Un chouette établi, très bien conçu et réalisé.

MENFRA

Merci beaucoup

PierrotLesCopeaux
( Modifié )

Bravo, très chouette en effet

MENFRA

Merci

NestorWood
( Modifié )

Vraiment super sympa! Tu n'as pas trop galéré pour faire le composite ?

MENFRA

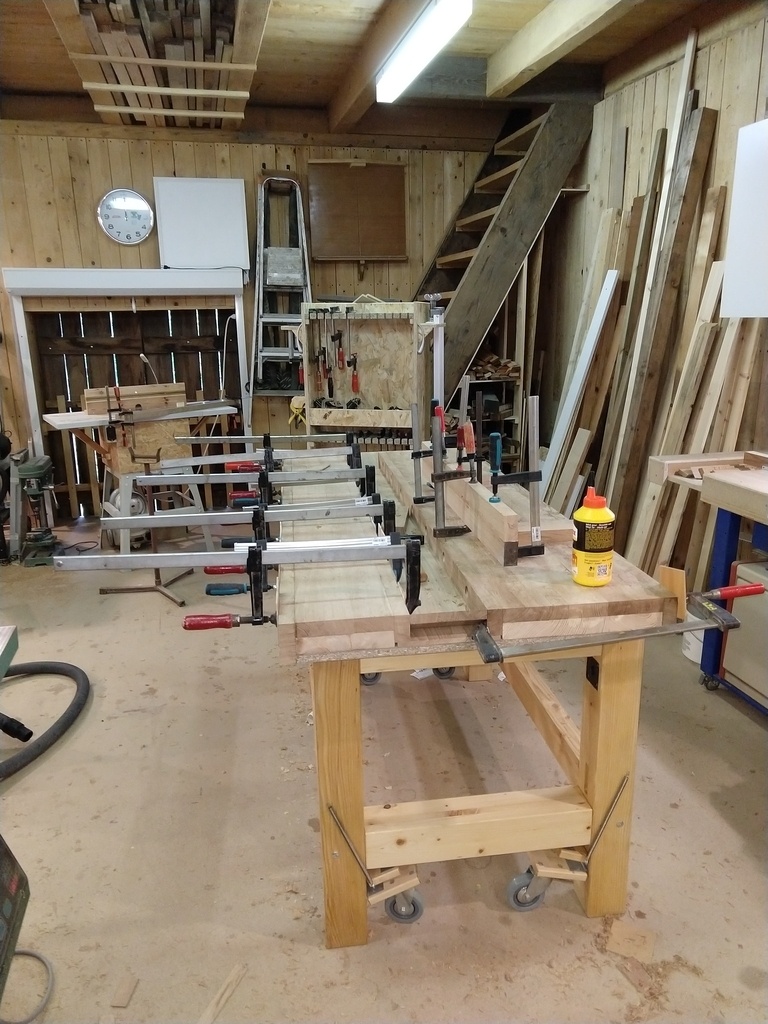

Merci. Non pas de problème particulier. Du collage et encore du collage, mais le résultat est plutôt convaincant.

Ara
( Modifié )

Très bel établi ! J'avais également repéré la fosse centrale de celui d'Olivier Verdier, qui me plaisait bien, mais qu'on voit rarement. D'ici quelques mois, ce serait sympa de mettre un retour d'expérience sur le sujet !
(et puis, n'est-ce pas, je n'habite peut-être pas très loin alors... hum... un petit coup d’œil vite fait...)

MENFRA

Merci. Je suis haut-rhinois moi aussi, un p'tit coup d'oeil peut s'envisager :)

AvecUnBoutDeBois
( Modifié )

Beaucoup de bonnes idées à reprendre sur cet établi. Merci pour le partage et bravo pour la réalisation.
Je voulais équiper mon futur établi de roues escamotables et je ne sais pas quel système choisir. Je suis preneur d’un retour d’expérience sur cette solution

MENFRA

Merci. Le système de roulettes est très simple, pratique et efficace.

AvecUnBoutDeBois

Oui, ce système a l’avantage d’être simple. D’après ce que comprend il faut soulever l’établi pour mettre en place les roues. C’est l’étape qui me gêne. As tu pensé à une assistance, type levier ou vilebrequin ?

MENFRA

Étant donné la longueur de l'établi (1,90m) le levage est assez aisé sans levier

Lansau

Bravo pour l'établi, il est chouette.
Sinon pour déplacer il y a cette technique d'un menuisier Suisse.

AvecUnBoutDeBois

Merci MENFRA pour ta réponse. Mais mon établi sera plus court, environ 1,6m. Je craint avoir des difficultés à le soulever.
Merci Lansau pour cette inspiration.
Ces éléments m'aident dans mon choix de solution d'escamotage de roues.

MENFRA

Lansau Merci pour le compliment. C'est ingénieux aussi la roue jockey pour le déplacement de l'établi. Idée à retenir

Juljul
( Modifié )

Magnifique!
Tu as remarqué que tu avais un drapeau français dans l atelier?

MENFRA

Merci. Non je n'avais pas vu pour le drapeau mais avec de l'imagination effectivement.
J'assume pleinement :)

Artanux
( Modifié )

Magnifique, je suis admiratif ! J'imaginais le prix de revient beaucoup plus élevé pour un bel établis de cet acabit mais avec de la récup et beaucoup d'astuces, on peut faire beaucoup. Bravo!

MENFRA

Merci beaucoup pour le compliment.

Olivier80
( Modifié )

Un très bel établi bourré de trouvailles, merci pour le partage. Par contre je ne trouve pas tes presses sur les sites mentionnés, ou du moins pas à ce prix… pourrais tu donner les liens? Merci d’avance.

MENFRA

Je regarde et te dis:)

MENFRA

outils-profess...om/spindel.html pour la presse frontale ref 307750

fr.aliexpress.....27426c37p6xVCU pour la presse latérale, mais pour celle là le prix a effectivement beaucoup augmenté, désolé :(

mofran
( Modifié )

tu cites des inspirateurs YT, nous on attend tes vidéos , super établi😚

MENFRA

Peut être un jour......:)

mofran

j'ai lu ton a propos et hors de question de compatir, on est tous avec toi

MENFRA

MoFran Merci sincèrement

Jérôme Faradon
( Modifié )

Tip Top !
mais je suis septique sur les 150 € !!
A combien estimes tu cet établi sans récupérations ?

MENFRA

Merci, avec le prix du bois aujourd'hui, 2000€

MENFRA

Pour mon prix de revient je te renvoie sur la réponse que j'ai faite à Pham

Pham
( Modifié )

Super bien pratique esthétique
Félicitations je vais essayer de faire le même enfin presque …
Jérôme Faradon pose la bonne question le prix réel car rien que les roulettes de qualité avec freins valent déjà 12-15€ chacune…
En tous cas bravo on voit les qualifiés 😉🙏

MENFRA

Les roulettes et les charnières m'ont coûté 40€ chez Action

jipilupo
( Modifié )

Magnifique !!

MENFRA

Merci

JPM
( Modifié )

Très belle réalisation. Félicitations.
Je suis en cours de réalisation du mien. Après beaucoup de réflexions j’ai opté pour 2 plateaux séparés et des tiroirs très bas (j’étais très gêné pour les valets chez l’ancien).
Pour la presse verticale je suis encore dans l’expectative…
J’aurais bien aimé une presse double mais elles sont inabordables! En plus elles sont en rupture depuis des mois.
La presse latérale a été fabriquée entièrement en bois de récup.
Pour le bois de structure je suis à 150€ ( hêtre de 54mm).
Jean-Paul

MENFRA

Merci beaucoup, c'est vrai qu'aujourd'hui tous les prix flambent. Je ne sais pas où on va.......

Stasze85
( Modifié )

Superbe réalisation

MENFRA

Merci beaucoup pour le compliment :)

jpclerc
( Modifié )

Je ne comprends pas le système de roulage
Je veux bien plus d'informations

MENFRA

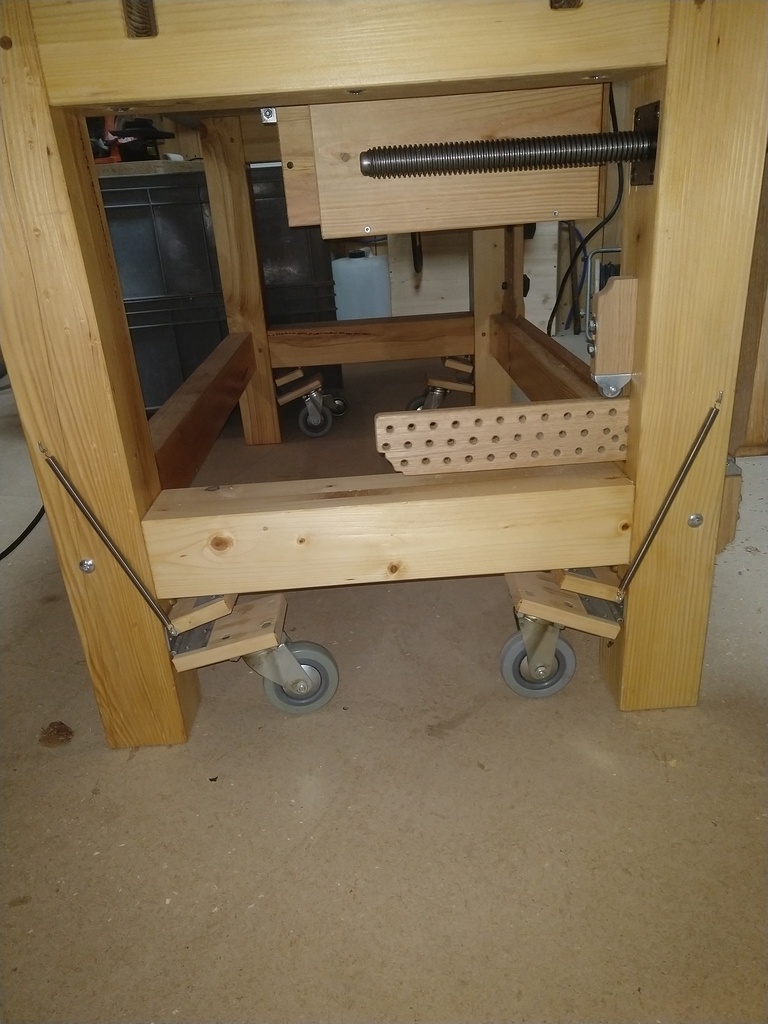

Voila la succession de fonctionnement.
Pour mettre sur roulettes, ressort horizontal, on lève.
Pour rentrer les roulettes, ressort vertical, on lève.
Tout simplement:)

Didier
Midwo

MENFRA génial !! 🤩

dependancesbois

MENFRA Super !!!!

MENFRA

😁🥴👍

JBRosset

MENFRA Intéressant ! Merci pour tes explications détaillées et ton partage de conception astucieuse.
Je suis en train de monter mon nouvel atelier mais je n'ai pas eu ton courage, j'ai acheté mon établi tout fait sur le Bon Coin... Il est pas mal du tout, mais je pressens qu'il y a de bonnes idées dans ton projet pour améliorer mon propre équipement.

MENFRA

Merci pour le compliment.
Beau Bébé aussi, sans indiscrétion tu l'as payé combien?

JBRosset

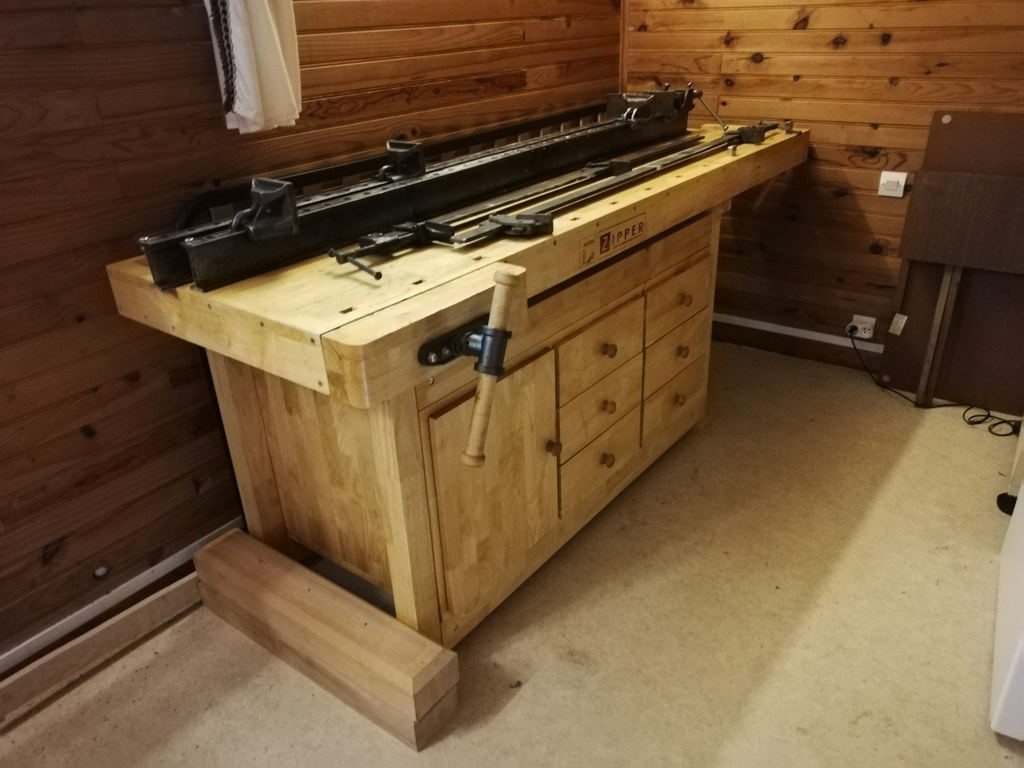

Je l'ai payé 450 €. Neuf je crois que c'est autour de 1000. Il a quelques rayures, mais c'est un établi 😆 et à part ça, très bon état, avec sa presse en longueur (j'y tenais, très pratique).
Il est en hévéa, ce n'est pas ce que j'aurais choisi mais ça va. Ceinture épaisse mais plateau au milieu pas aussi épais. Je vais peut-être m'inspirer de toi pour coller du bois par en-dessous pour le rendre plus massif... une de mes nombreuses idées pour quand je serai à la retraite... dans huit mois environ ! 😋

MENFRA

A ce prix, c'est une vraie affaire. En le "customisant" un peu il deviendra un très "bon copain":)

JBRosset

Oui, c'est déjà un bon copain 🙂 mais on se voit encore trop peu : il est dans ma future maison de retraité ! J'ai eu de la patience (2 ans à surveiller Le Bon Coin) et de la chance.

Céline1563
( Modifié )

Magnifique ! Je suis très admirative ! Et un peu jalouse :)

MENFRA

Merci beaucoup pour le compliment :)

Anssa
( Modifié )

Absolument magnifique 😍

MENFRA

Merci beaucoup :)

Famelart
( Modifié )

bravo il est superbe ,je n'ai qu'un plan de travail fabriqué à partir d'une porte de garage en bois

MENFRA

Merci beaucoup, j'ai aussi, à mes débuts, travaillé un moment sur une planche d'osb sur 2 trétaux🥴
