Fabrication rabot à recaler a lame biaisé


Hello vous tous ✌

Aujourd'hui je vous partage ma dernière réalisation qui est une réussite pour le coup.

J'ai trouver un fer il y a quelques jours et depuis un moment j'avais envie d'un rabot à recalé. Du coup je me suis lancé dans cette aventure 👍

Le fer est un fer suédois de la marque " EA Berg" ( Erik anton berg) qui fait 5mm au niveau du tranchant donc plutôt très robuste 👌

J'ai fait le corps dans un morceau de sipo plutôt dense et solide.

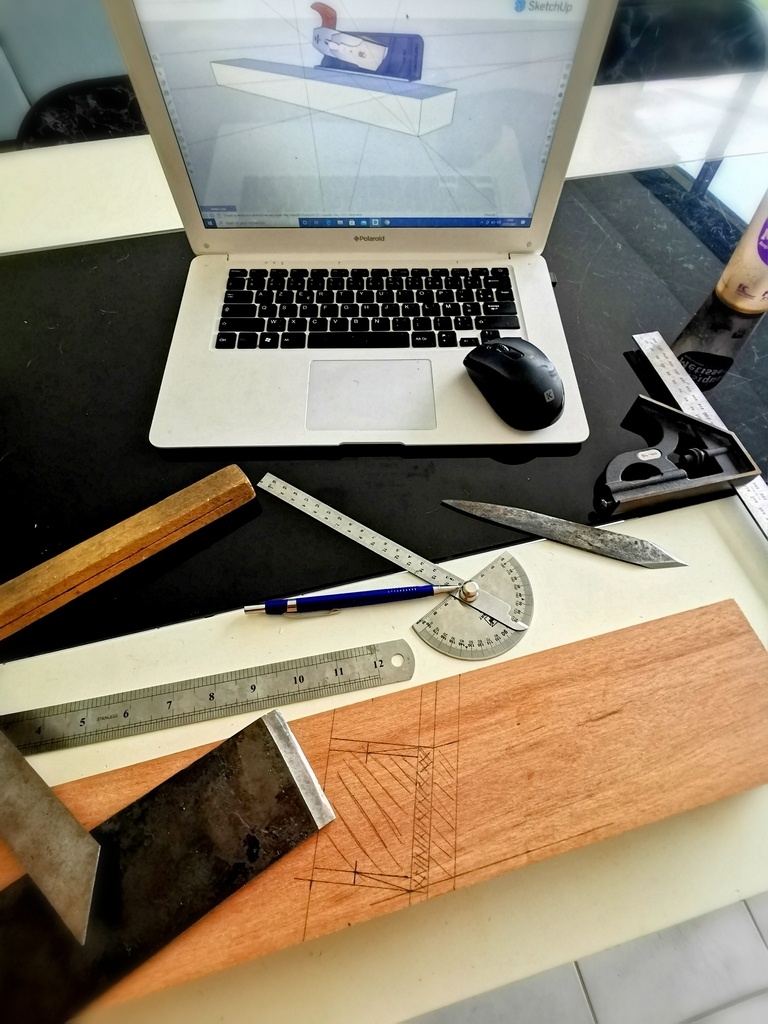

Pour déterminer les angles à mettre en place je me suis basé sur les rabot à recaler lie nielsen qui sont modéliser dans la banque modèle de sketchup, ce qui m'a bien aider 👍

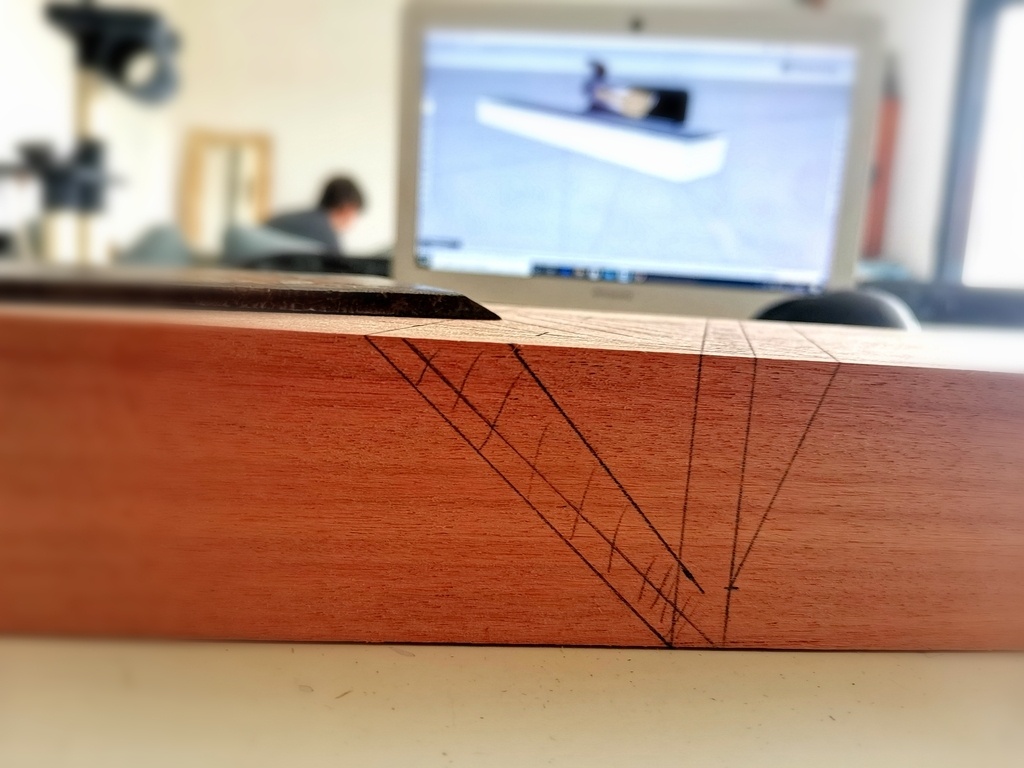

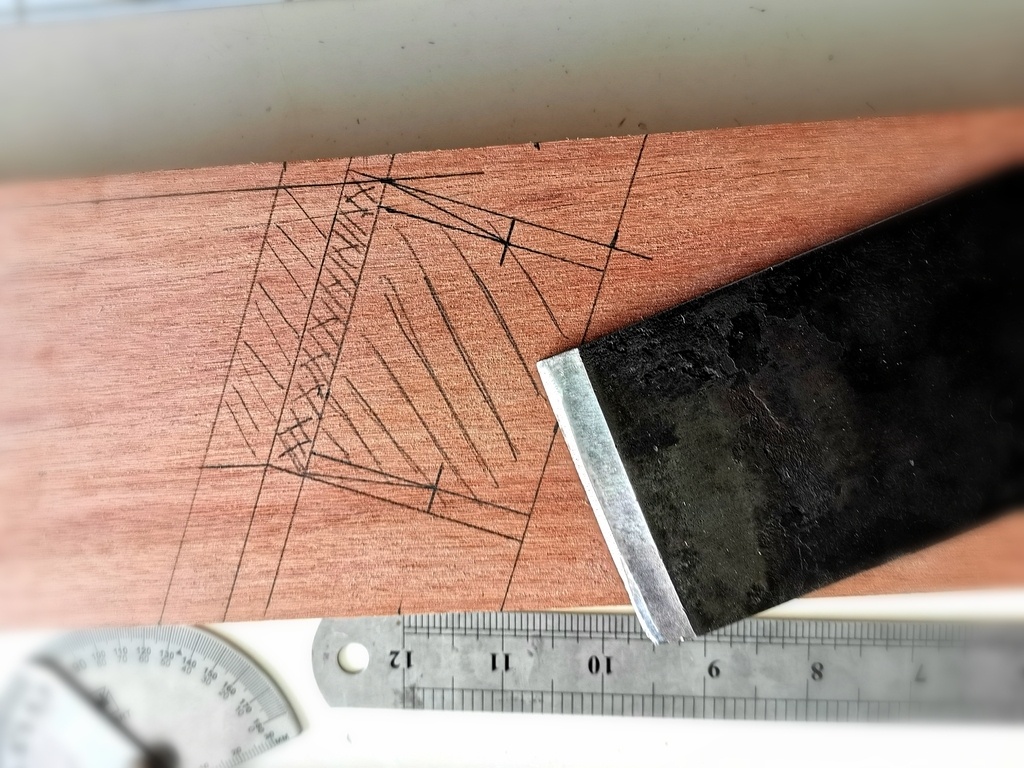

Une fois tous les angles déterminé, j'ai pu tracer tous ça. Vous pouvez voir les tracés sur les photo 😉

Et ensuite 2 ou 3 coups de ciseaux et le tour était joué... Ou presque 😊

Des retouches par ci, par la mais dans l'ensemble, la réalisation c'est très bien passer et le moment du premier test une fois l'ébauche de l'entaille du fer ma fait vibrer tellement sont efficacité était au top 🤩

Ici la vidéo du premier test :

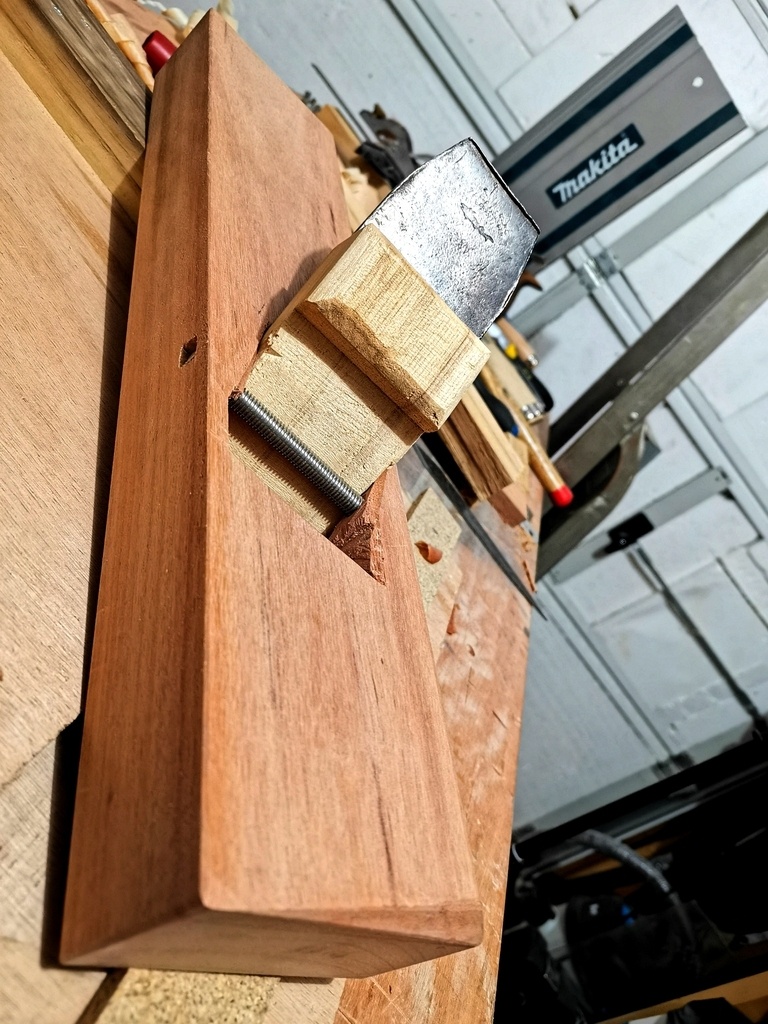

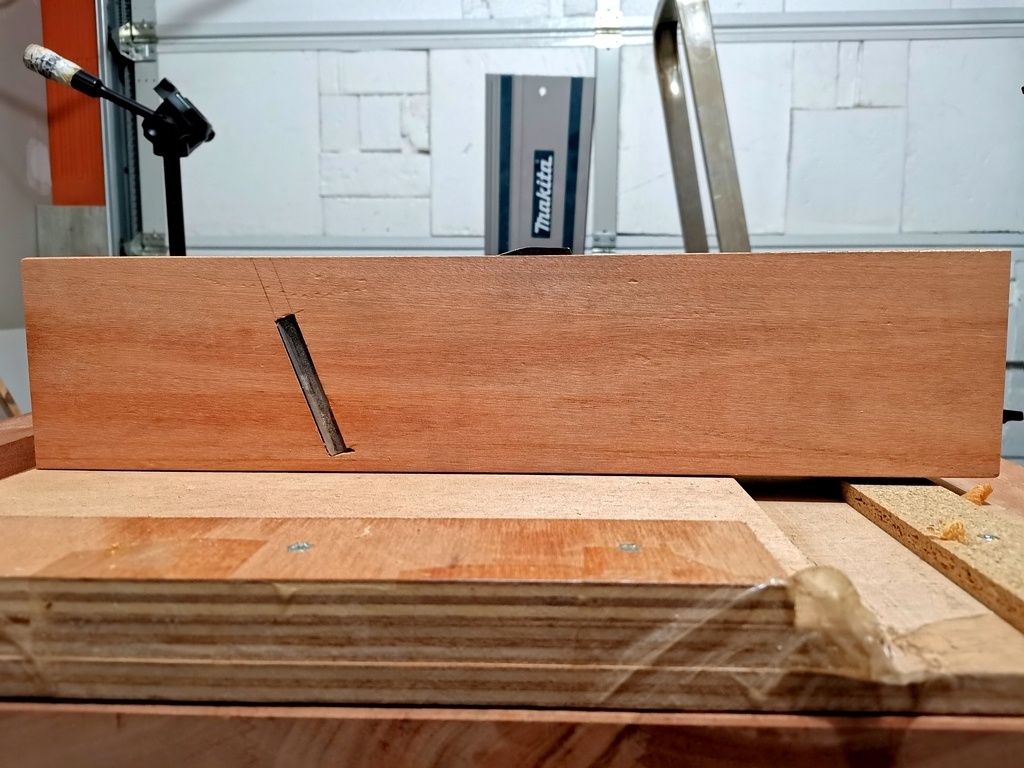

Une fois certain qu'il fonctionné bien, j'ai pu finir le Corp en taillant à la bonne dimension et en réglant tous les petit détails ( évacuation des copeaux, calle de maintien du fer, ajustement de l'entaille et chanfreins périphériques) 👌

Et la, vien l'instant de grâce aux moment de vraiment le tester une fois tout fini 🙏

Video de ce moment :

Parfait, maintenant j'ai un rabot à recalé mais il marche très bien en demi varlope aussi 👌

Réaliser entièrement au outils manuels mise à part le corroyage du bois du début 😉

Aux plaisir de vous partager cette fabrication qui m'aura vraiment bien plu ✌

En espérant vous donnez l'envie de réaliser, vous aussi, vos propres outils.
Plus ou moins complexe, dans tous les cas on est gagnant d'expérience ✌✌✌

À bientôt.


Discussions

Selassswoodwork  a publié la création "Fabrication rabot à recaler a lame biaisé".
il y a 7 jours
Franfrantz
( Modifié )

Très joli! Par contre, pardonne ma question de néophyte, mais quel est l’interêt de ne pas mettre le fer dans l’axe? Est ce pour une réduction de l’effort de pousse de l’outil?

Selassswoodwork

Déjà content que cela te parle 🙏😉

Et oui cela sert à réduire l'effort mais pas que, je m'explique.
Avec la lame biaisé, a moment de la coupe sur la planche à recaler, a vu de l'angle, cela évite tous éclat sur la partie haute du bois à coupé 😉
Avec ce genre de rabots ( les grandes marques en fond des vraiment très bon en metalique) couper du bois de bout aux outils manuels est un régal. Et la qualité de coupe du bois de bout est vraiment nett et sans aucune bavure sur toutes la surface 👌
On peut recalé avec des rabot à fer droit mais l'attaque est vraiment très raid 😵

mmahieu
( Modifié )

pas mal 👍👍👍
ça donne des idées😉

Selassswoodwork

👍👍👍 Si ça t'en donne ne serait-ce qu'à une personne, cela me fait déjà énormément plaisir 🙏👌

xyloweb
( Modifié )
Selassswoodwork

🙏✌✌✌😊

xyloweb
( Modifié )

c'était pas méchant, on est bien d'accord, juste un ;-)

Selassswoodwork

xyloweb oui oui, ma réponses aller bien avec ton commentaire 😜
👌

dneis
( Modifié )

ça m'a l'air bien efficace.

Pour le coin, pas de besoin du décrochement pour le sortir. Il suffit de taper l'arrière du talon ou le dessus du nez du fût pour déserrer le coin et le fer.

Plus d'infos par ici:

Ps: je suggère de limer un méplat sur la tige filetée, si ce n'est pas fait, pour avoir une meilleur adéquation avec la face plate du coin. Comme ici

Selassswoodwork

Merci des conseils 👌
Le décrochement me sert surtout à le bloqué plutôt qu'à m'aider à le sortir 😉
J'utilise bien la méthode de frappe pour le sortir ou réglé 👍
En revanche je n'est pas fait de plat sur la tige fileté et je vais en faire un, merci du conseil 🙏

Klaus Loose
( Modifié )

Merci bien ...pour les bons Conseils. 👍
Est-ce un fer à raboter spécial ?
Quelle qualité de L'acier ?

Selassswoodwork

C'est un fer trouver dans un établi, il est de marque suédoise ea berg et après plusieurs recherches, j'estime ça fabrication entre 1930 et 1950.
Je ne peut certifié la qualité mais il fait 5mm au niveau de tranchant et au moment de l'affutage, je me rend bien compte qu'il est bien plus raid que mais fer dictum ou record 😉
Voilà tout ce que je peut te dire a son sujet 😉
Merci à toi d'apprécier ✌🙏

Klaus Loose

merci aussi !🙂
