Boris Beaulant

Double placards d'entrée avec penderie et rangements

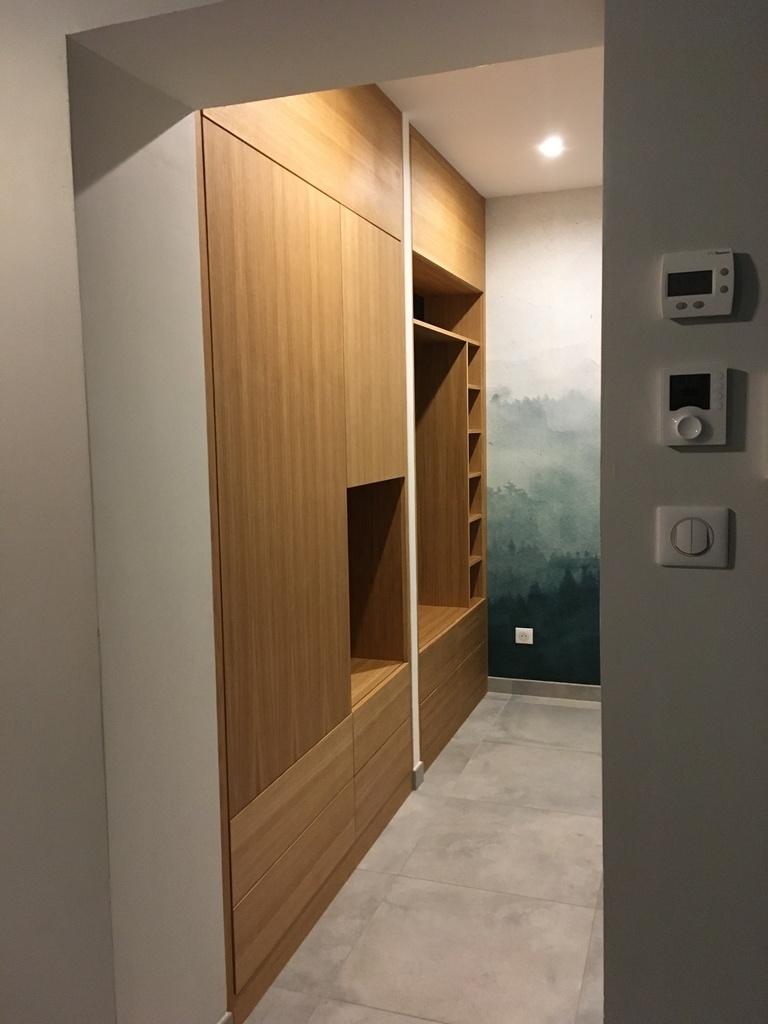

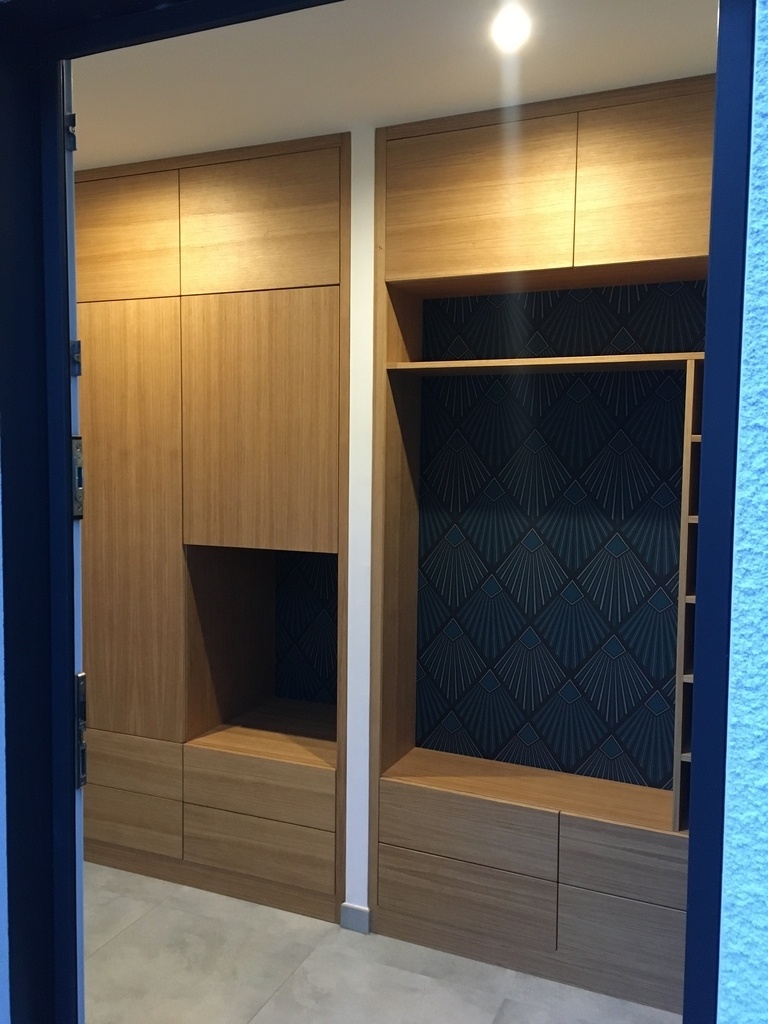

Voici un double placard d'entrée qui vient se loger dans deux renfoncements de profondeur différentes.

Le dessin d'ensemble est l'oeuvre de mes clients. Par mégarde, j'ai même un peu dénaturé le travail en ne respectant pas bien certaines proportions dans la répartition des façades au moment de réaliser le dessin de production ... désolé !

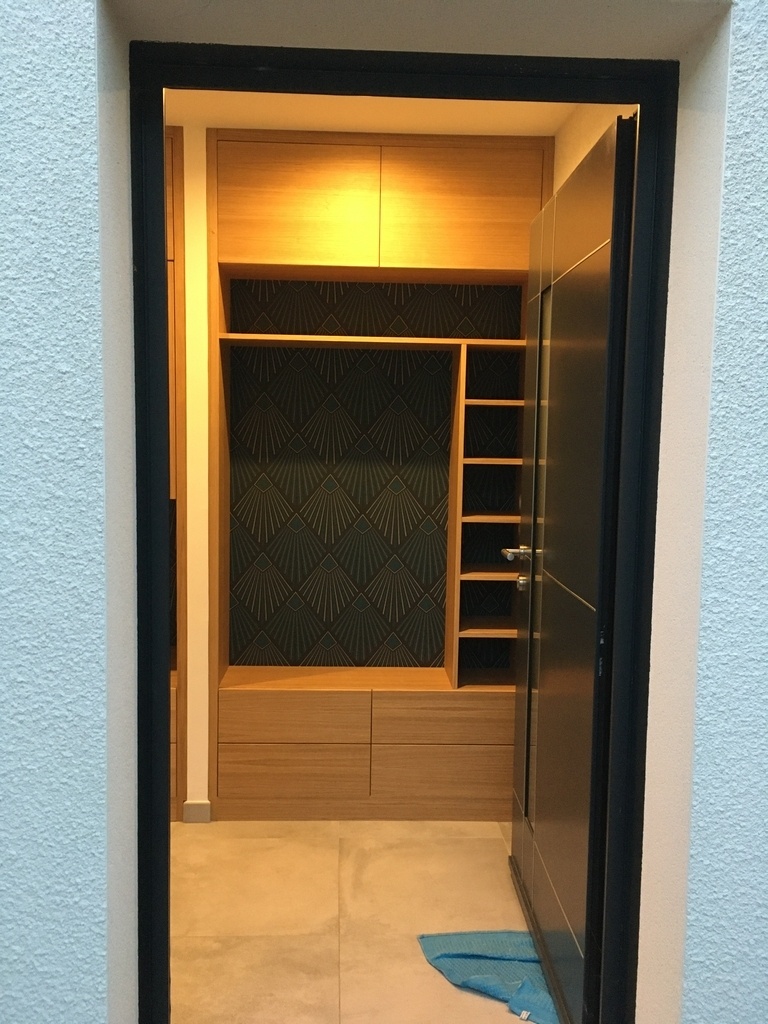

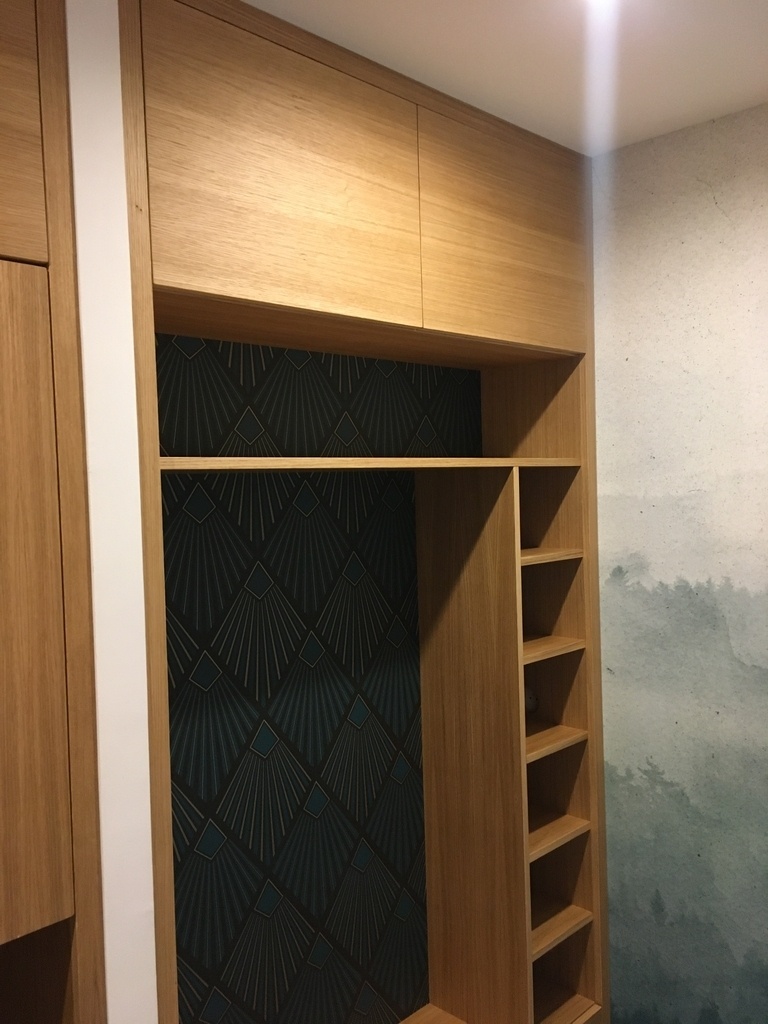

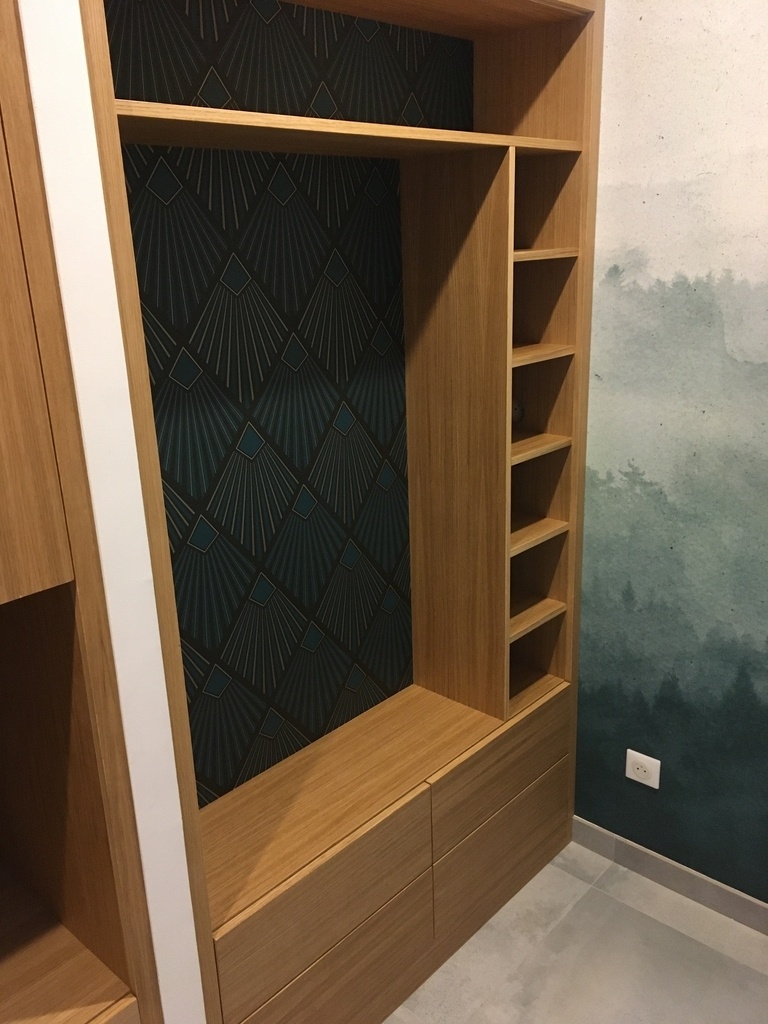

La partie de droite, peu profonde offre un espace plus ouvert qui accueille des petites cases pour chacun et une grande case qui devrait recevoir des patères. Du coup le fond est plus épais à cet endroit.

Les fonds de ces parties ouvertes sont recouvert d'un papier peint. L'idée est chouette, ça donne une vie au meuble et ça se marie très bien avec le bois.

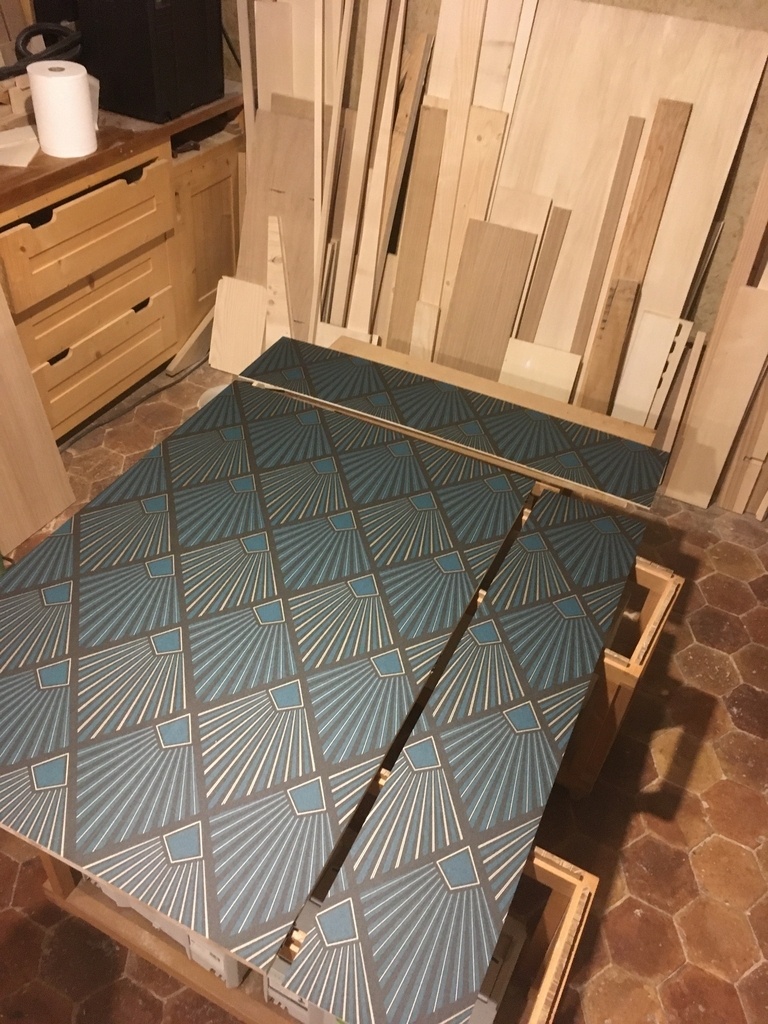

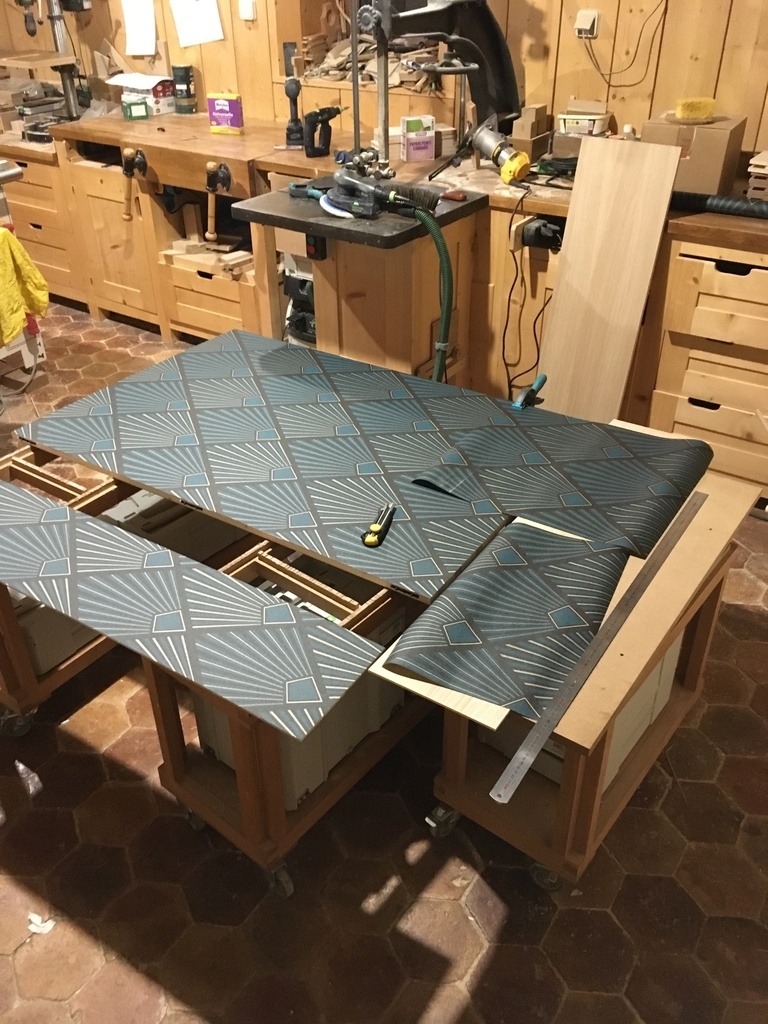

Toute la difficulté a résidé dans le nécessité d'aligner les motifs sur 3 fonds différents ...

Pour ce qui est du montage de l'ensemble, je dois dire que dans une pièce aussi petite, il a fallu ruser.

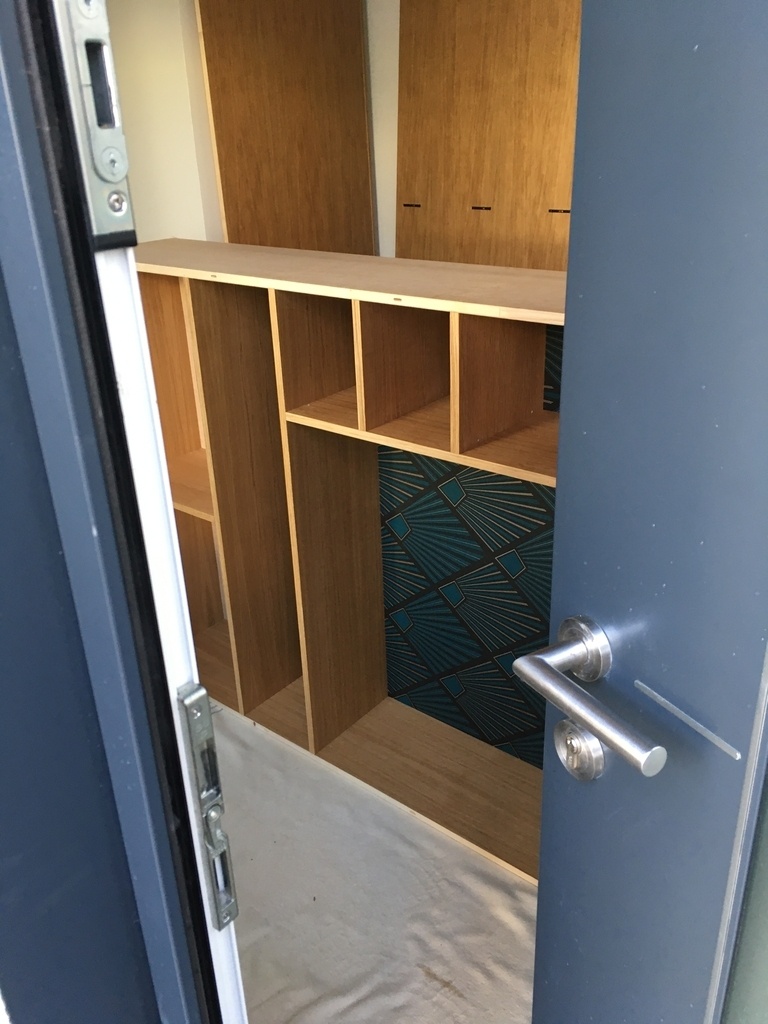

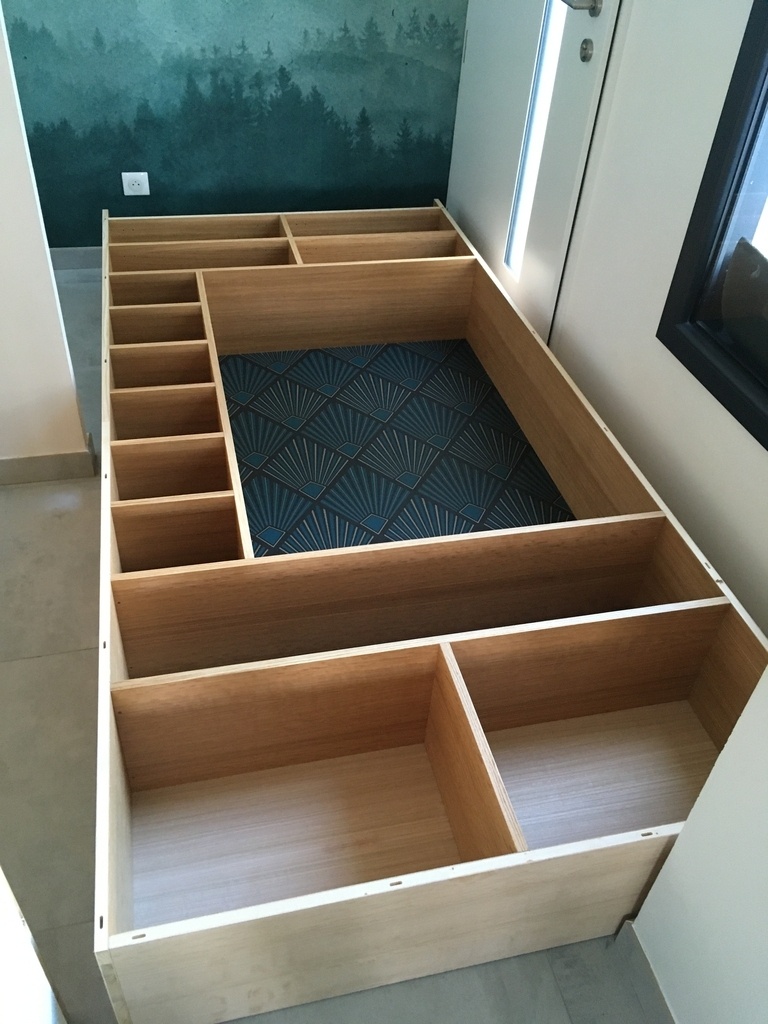

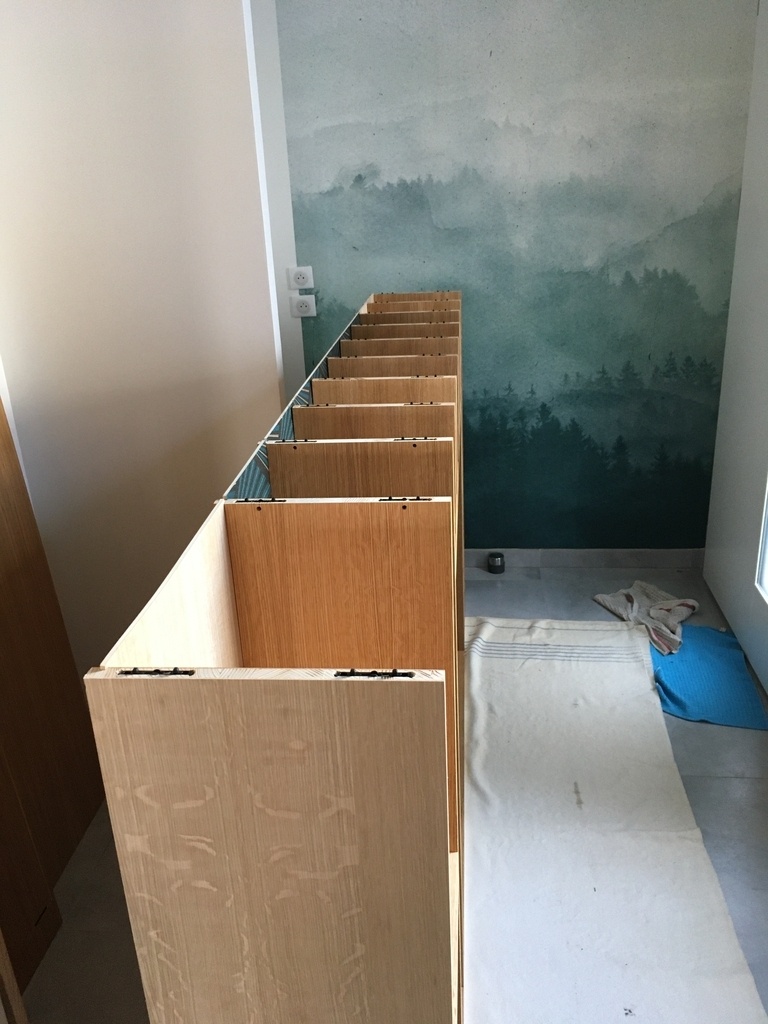

Pour le meuble de droite, j'ai pu le construire sur chant, le remettre à plat et le relever. J'avais laisser 20mm de marge au plafond.

Pour la partie de gauche, qui fait 62 cm de profondeur, impossible de le relever. Ni de le construire ailleurs, le plafond y est encore plus bas.

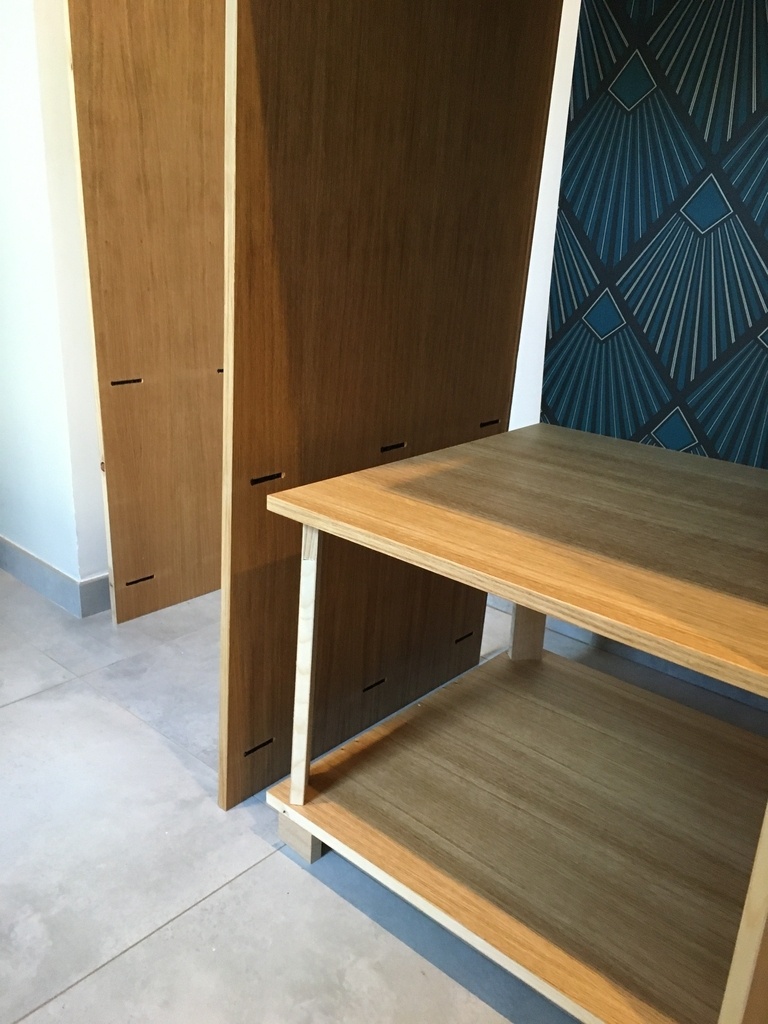

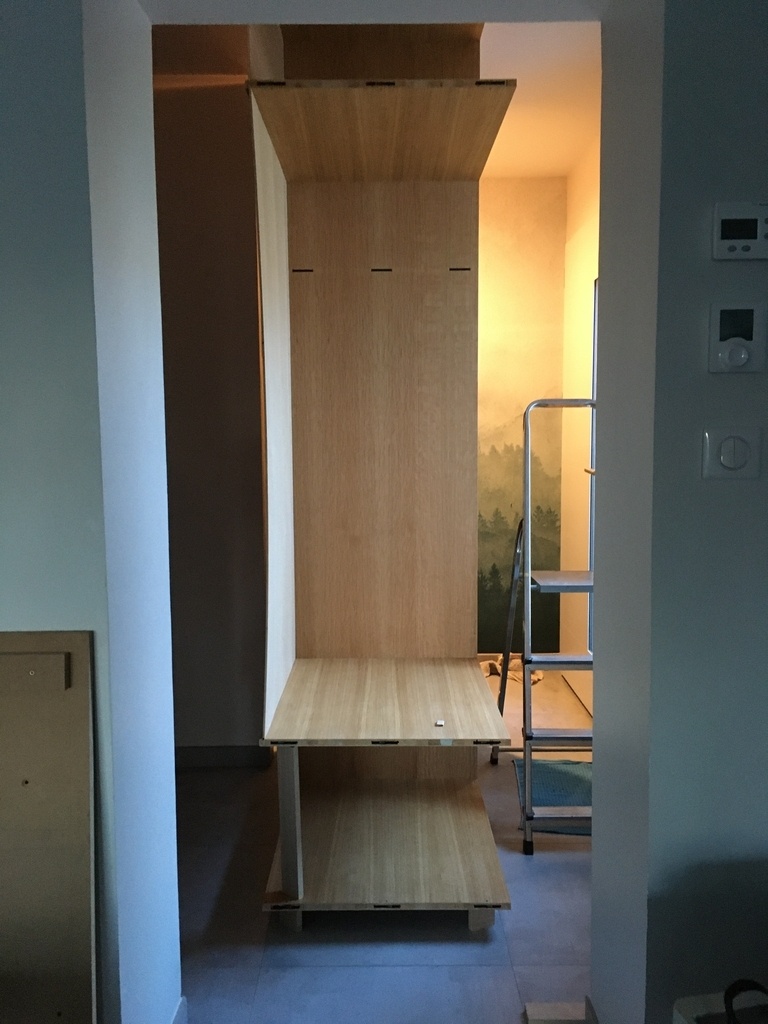

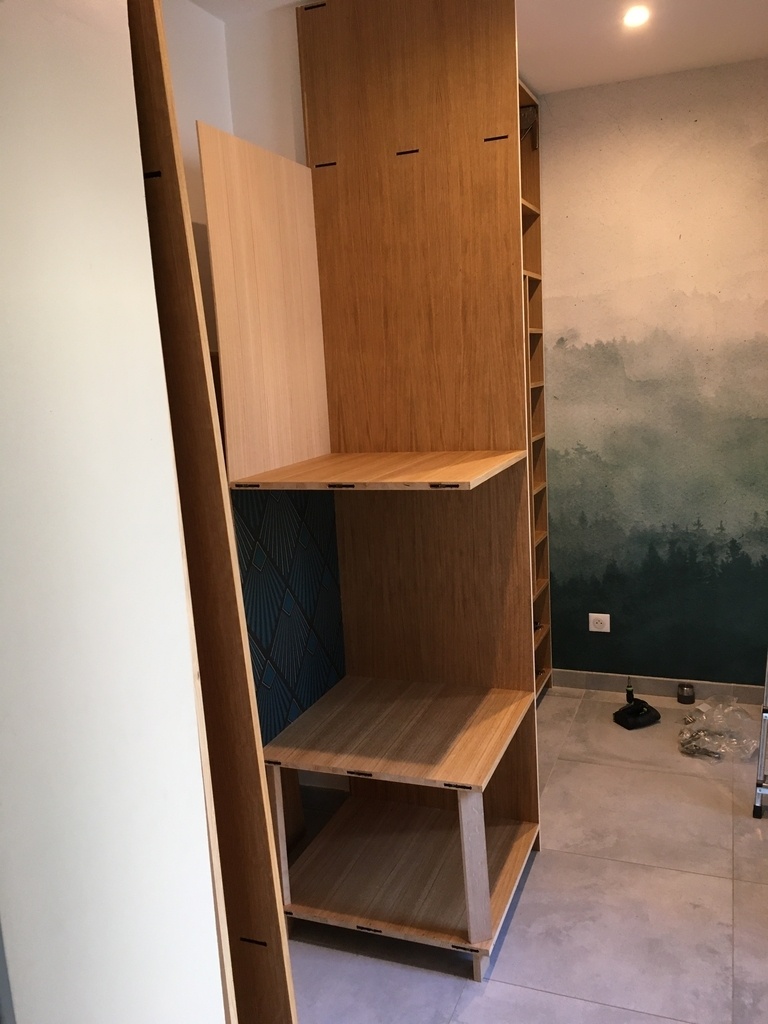

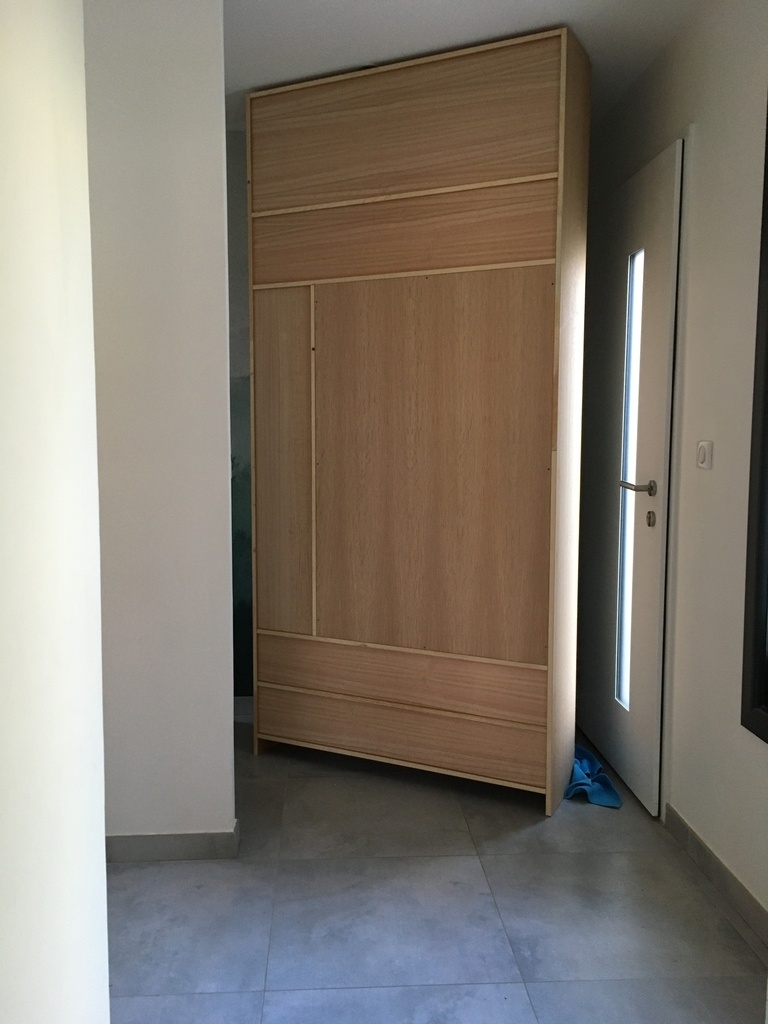

Du coup, celui là a été construit directement debout. Merci les clamex !

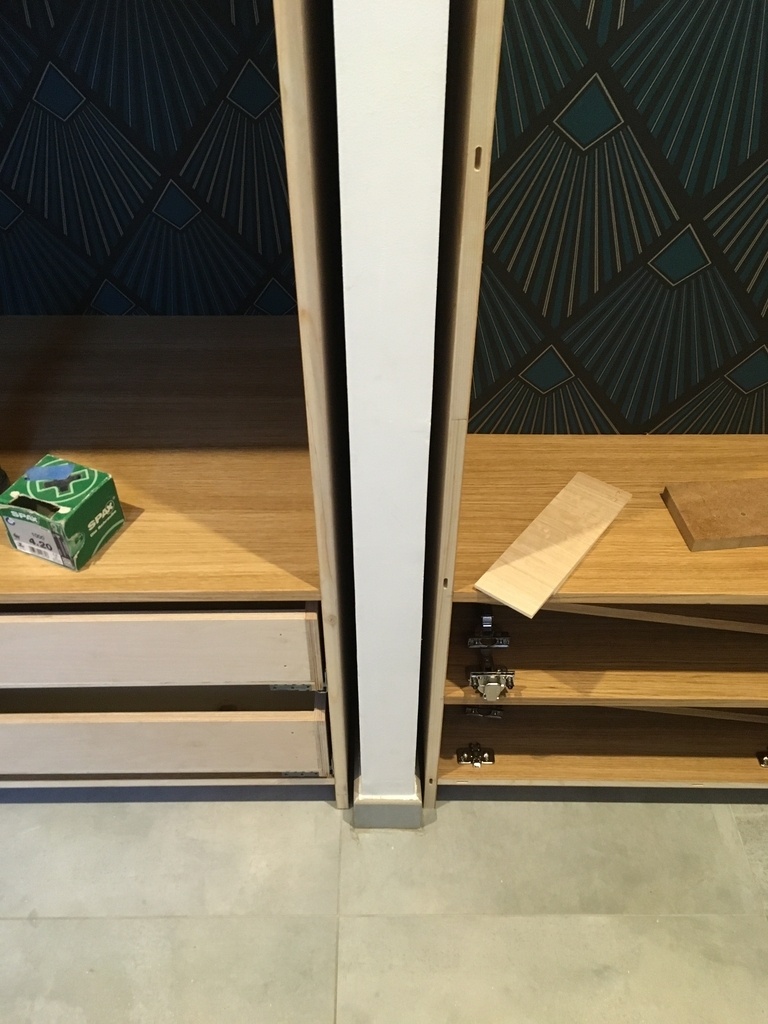

Un petit calage aura été nécessaire pour maintenir les deux premières étagères qui n'avaient pas de fond.

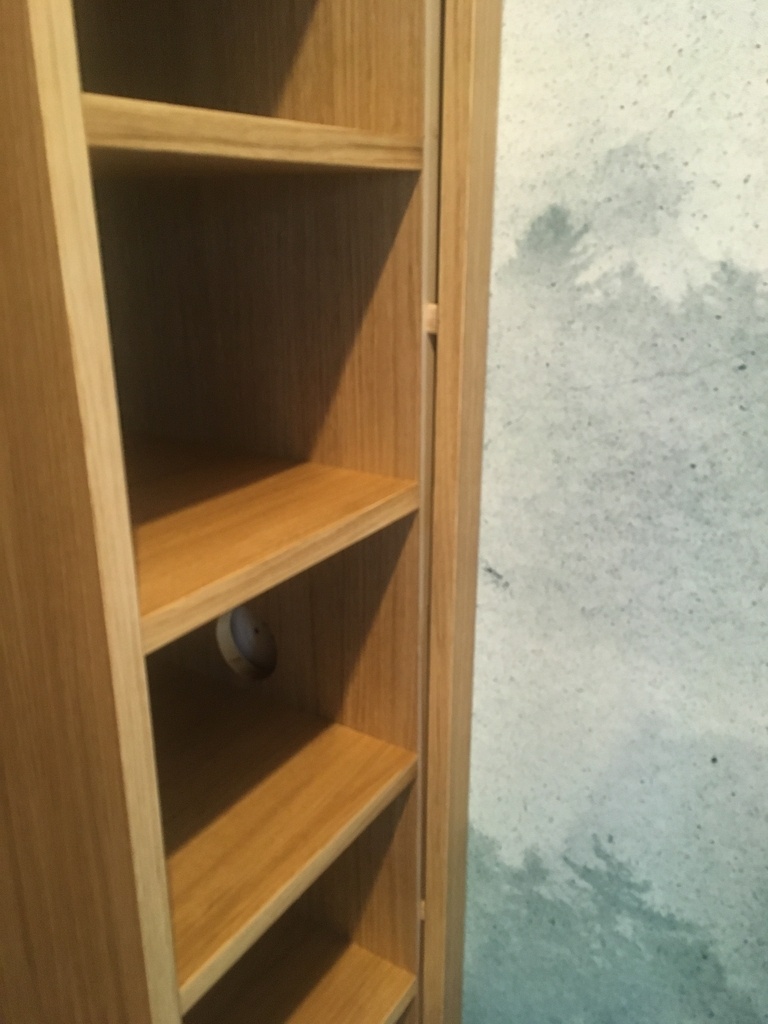

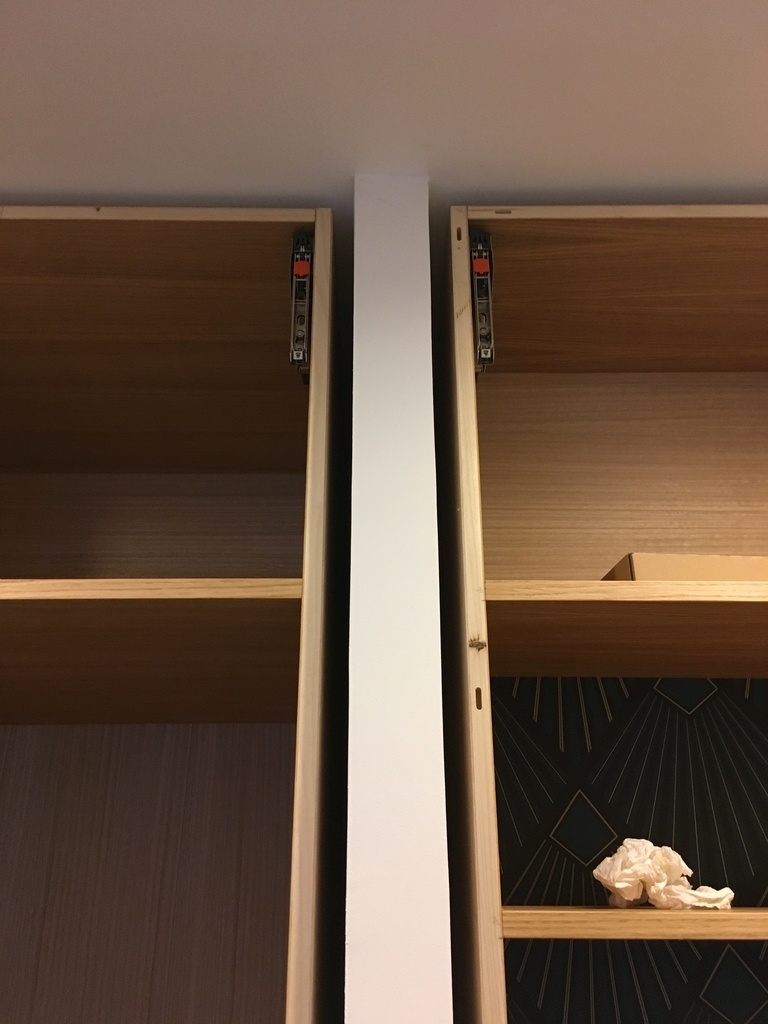

Un petit filer emboîter aux dominos pour ensuite aligner le tout avec les murs et éviter de s'embêter avec les plinthes.


On est jamais assez prudent ...

Dans ce genre de construction, la prise de mesure semble plutôt simple. Or cette apparente simplicité est un leurre.
En effet, même en ayant pris soin d'essayer de penser à tout, il est important de se laisser assez de marge pour adapter à la pose.

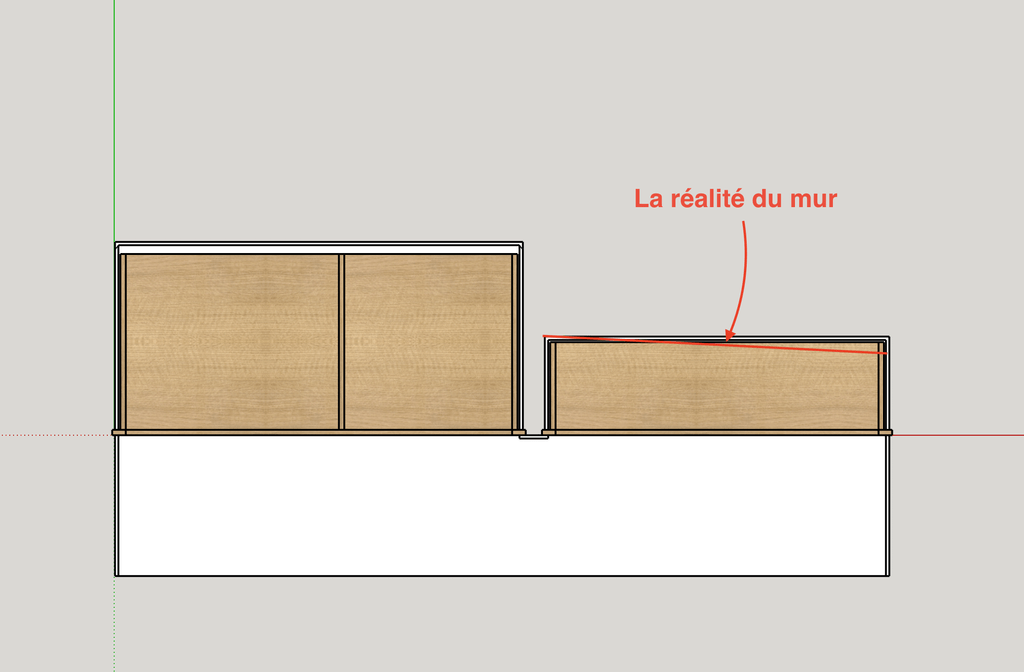

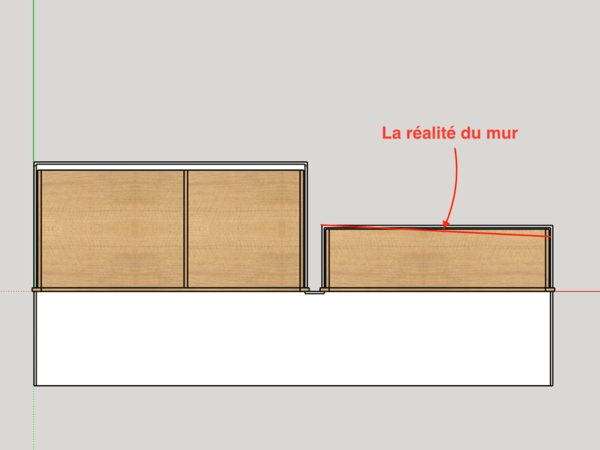

Ici, j'avais fait le choix de mettre le fond des meubles avec un retrait pour éviter le problématique de la plinthe et me laisser de la marge pour ajouter le recul.
Or sur le meuble de droite, déjà assez profond, j'ai pas eu l'audace de trop laisser de marge. Ceci parce que le meuble étant déjà pas très profond, j'avais peur qu'il soit plus difficile d'y mettre les choses voulu s'il était encore réduit.

Malheureusement, c'est justement sur le renfoncement de droite que le mur de fond avait un biais de 15mm qu'il était difficile de percevoir à la prise de côtes.

Du coup, les deux meubles n'ont pas pu être posés dans avec les façades dans le même plan et ça se voit pas mal avec le recul latéral qu'on peut avoir 🙁.

Bref, la morale de tout ça c'est que dans ce genre d'exercice, il faut :

  1. vraiment tout mesurer et scruter les faux équerrage, même dans un bâtiment neuf !!
  2. se laisser de la marge !!
Mis à jour

Discussions

Boris Beaulant  a publié la création "Double placards d'entrée avec penderie et rangements".
il y a 2 ans
Kentaro

La classe!

Bougnasse

encore du grand BORIS

Oak

Bravo c'est très classe, inspirant une fois de plus.

Ça me donne envie de partir à la planche à dessin.

MichelMichel
( Modifié )

Bonjour Boris
Vraiment géniale l'invention des Clamex.
Je suis très fan de la tapisserie du fond, chez qui peut-on se la procurer? Merci
Bonne fin d'année.

Boris Beaulant

C'est un papier de la marque AS Creation. On doit en trouver chez les vendeurs de papier peint :)

MichelMichel

Boris Beaulant Merci Boris pour cette réponse précise et rapide.

niconathy
( Modifié )

J’ai bien cherché, j’ai pas trouvé la vidéo 🧐🥺🥺 🤣🤣
Joli rendu , les 2 derniers salons n’ont rien enlevés à la maîtrise de ton art 👏👏👏

HAZO ébénisterie

Moi non plus je n’ai pas trouvé la vidéo 🤔🤔🤔

Boris Beaulant

C'est qu'elle est bien cachée alors 😂

niconathy

Je vais regarder dans tous les placards de ce bô dressing! 🧐🧐🧐

Goulipao
( Modifié )

C’est très élégant et super bien fini!
Tu as modifié involontairement le design originel, mais en mieux ou pas? 😉 En tout cas, si tu ne l’avais pas dit, on ne l’aurait pas su!

Boris Beaulant

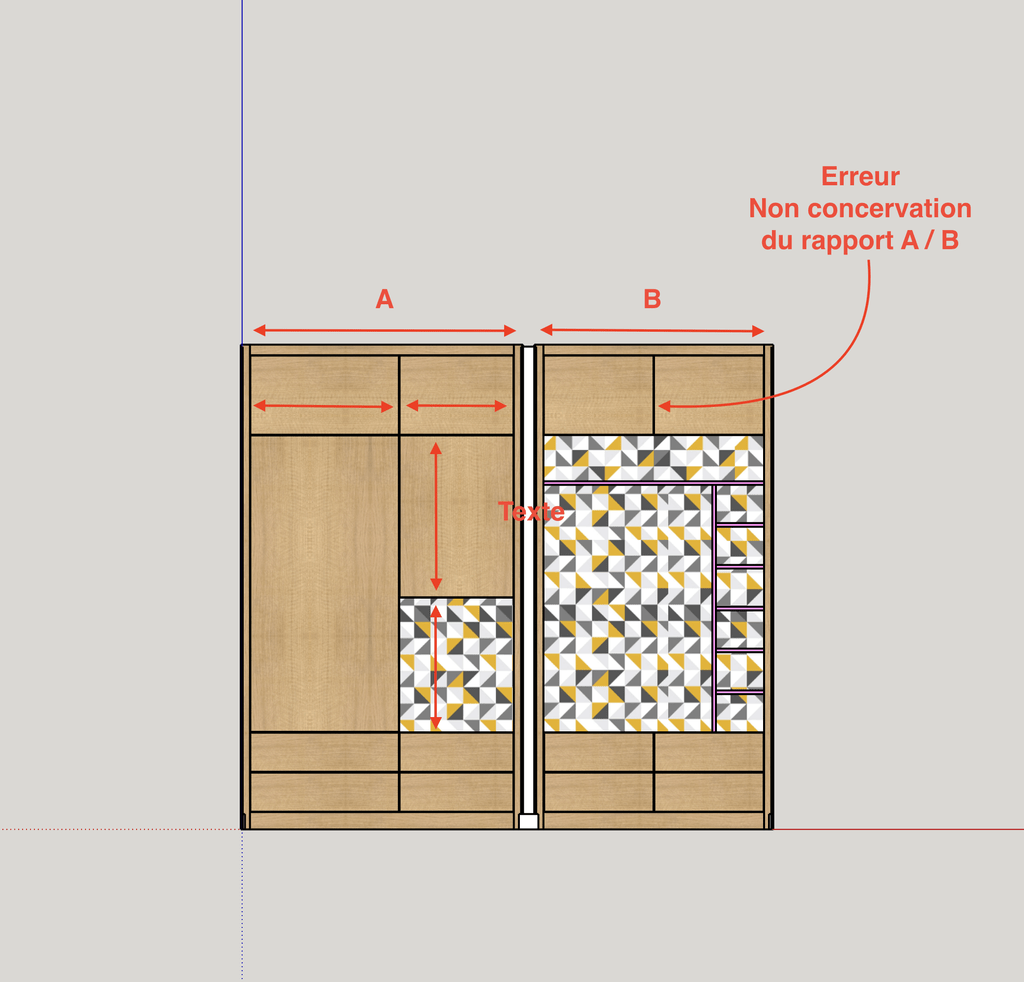

Ce que je n'ai pas respecté, c'est le rapport de proportion entre la largeur de la partie de gauche et celle de droite qui devait aussi être reportées aussi dans la répartition des façades à droite. Et j'ai simplifié en coupant au milieu parce que je n'avais pas vu cette subtilité sur le plan.

Donc, j'ai modifié en plus simple pour la production, mais en moins bien pour la recherche qu'il y avait eu derrière ...

HAZO ébénisterie
( Modifié )

Très classe 👏 pour les filers, pourquoi n’avoir pas mis des tensos? Comment tiennent les dominos?

Boris Beaulant

Les dominos tiennent bien. Ca force assez pour pas bouger. Et l'un dans l'autre, ça reste démontable. Il y a une prise sur le côté et ça reste intéressant de pouvoir démonter.

racmterrof
( Modifié )

Un recensement et une étude des besoins.
Une prise cotes attentionnée.
Une anticipation des problèmes
Un travail précis
Une optimisation de l'espace
C'est la gestion rigoureuse de ces éléments qui donne ce genre de résultat.
Merci Boris.

Boris Beaulant

Arf, pas si rigoureux. L'imperfection se cache dans le détail ...

racmterrof

Boris Beaulant
Tant qu'elle se cache!

Boris Beaulant

Pas dit qu'elle se soit caché assez 😉

racmterrof

Boris Beaulant
Oui, peut-être.
Est-ce que c'était difficile de supprimer cette tête de mur?
Il n'est pas impossible qu'à terme l'heureux propriétaire de ce meuble ou devrais-je dire de ces meubles te demandes des portes sur les parties ouvertes.

Boris Beaulant

La supprimer était impossible. Et c'est toujours dans ces moments là que je maudis les plaquistes. Mais trouver une moyen de l'estimer au moment des mesure aurait pu sauver la mise en finissant de me convaincre de mettre plus de marge à l'arrière.

racmterrof

Boris Beaulant
"La supprimer était impossible"
Je ne doute pas un instant que cette éventualité te soit venue à l'esprit.
Il n'empêche que ayant souvent travaille sous la houlette d'Architecte, ces derniers, quels qu'ils soient n'avaient qu'une réponse à mes demandes ou remarques.
L'Architecture commande, la technique s'adapte!.....

JB4WOOD

Salut, c'est très joli. Merci pour le partage et les quelques astuces.

sylvainlefrancomtois

bientôt des meubles pour la NASA le Boris il vas faire ! 👍

PierrePoulizac
( Modifié )

Bravo, c'est beau ! Et merci pour l'astuce des fillers fixés avec des dominos, c'est très astucieux ! Comme d'hab ...

Pierre1206
( Modifié )

J'adore le rendu du papier peint.
Comment c'est collé et sur quel support?

Boris Beaulant

Merci. Colle à papier peint sur des panneaux bois.

mofran

pareil ca rend le meuble magique, on oublie presque le reste au premier coup d'oeil mais pas au second

executionbois
( Modifié )

d'où l'intérêt de faire des socle distinct, il y a longtemps que je ne met plus de socle intégré sur des meubles tout hauteur, perso sur le cadre je place des tensos et celà reste également démontable par contre j'aurais moins mis de clamex une sur deux le reste en tourillons puis j'aurais placé le fil vertical car j'ai l'impression que le fil des abattants ne suis pas d'un placard a l'autre peut être une illusion d'optique.
cela reste un beau travail.
pour la prise de cote toujours travailler par gabarit ainsi tu n'auras plus de problème.

Ara

Et ne jamais croire qu'un bâtiment, même neuf, puisse être d'équerre ! (ça je le savais) ; merci executionbois pour l'idée du gabarit (ça je n'y avais jamais pensé) : à garder dans sa "boîte à outils" !

Boris Beaulant
( Modifié )

Hmm, ici, le socle n'aurait pas aider. L'erreur a été ici de penser à l'usage en ne voulant pas trop réduire la profondeur du placard et en oubliant que ce qui sauve l'artisan ce sont les apparences d'un meuble bien aligné. Peut importe que le meuble soit utilisable ou pas.

Le socle n'aurait pas pas ici apporté de solution, parce que la tablette inférieure arrive de toutes façon en face de la plinthe en carrelage. C'est pas recoupable sur place. C'est pour ça que je voulait initialement retirer 30 mm à l'arrière comme je l'ai fait sur le grand.

Pour ce qui est des clamex, je crois qu'on en a déjà discuté, mais faire 3 usinages par niveau avec le même gabarit réglé et la même machine est bien plus rapide de d'alterner. Et à ça j'ajoute que pour le montage à la vertical, il n'y a rien de mieux que le petit clamex qui vient serrer dans le fond alors que je n'avait même pas la place d'aller tapper sur le panneau pour l'enfoncer.

Je comprends ta technique, surtout avec ton outillage. Mais ici ça n'aurait pas aidé.


Il y a une chose qu'on oubli aussi assez souvent. C'est que lors de la mesure les espace sont rarement complètement vides ...

Vianney - VICA
( Modifié )

Canon, merci pour les astuces. En effet comme dit executionbois je mets toujours des pieds réglables c'est plus simple. En plus ca permet de corriger des erreurs de prise de cotes... par ex, sur 2m, le plafond baisse de 5cm !

Question sur ton latté chêne, comment gère tu le placage de chants? tu as une plaqueuse?

Boris Beaulant
( Modifié )

Il y avait un faux niveau au plafond aussi de 15mm sur 1m20 ... vive les plaquistes. Et la construction avec les montants au sol n'a posé aucun souci à ce niveau.

Ce faux niveau est facilement mesurable et j'ai tout basé sur la dimension la plus faible pour mes hauteur de caisson. Le reste étant réglé par le filer.

Quant aux pieds réglables sous les meubles, j'ai aussi l'habitude d'en mettre. Mais ici j'ai vite écarté cette solution.

  • L'espace sous la tablette inférieure est faible (< 6cm). Du coup, impossible d'aller y glisser ma main pour régler un pied même si cette longueur pied existait. Alors, aussi j'entends que j'aurais pu aussi réglé la tablette avant de monter le reste.
  • Enfin, les charges ! L'ensemble a vide est déjà assez lourd. Mais ça sera une penderie. Donc une masse encore plus conséquente. La reprise des charges directes au sol m'a semblé la solution la plus sage et la plus pérenne.

Question sur ton latté chêne, comment gère tu le placage de chants? tu as une plaqueuse?

Je colle du placage de 6/10ème. Quelques feuillets, de la colle et une affleureuse pour faire les 30m de chants nécessaires :)

Et beaucoup de ça :

et de ça :

😉

melc

Je fais juste un petit rebond pour les pieds dont je suis aussi assez fan même si comme tu l'as très bien expliqué cette solution n'était pas adaptée pour ce projet. Il existe néanmoins (pour de futurs projets où ça pourrait fonctionner;) des pieds avec réglage frontal d'une hauteur de 50mm, et bien sûr plus aussi. Ils se règlent via une clé 6 pans longue (un tournevis spécial de 500mm environ) qui permet via une sorte de renvoi d'angle dans le pied de faire le réglage. Donc pas besoin de s'écraser le bras pour régler les pieds arrières.
Si ça peut te servir, j'en serais ravi, ça me permettrait de me faire
un tantinet pardonner le fait de n'être que consommateur de tout ce que tu donnes ultra généreusement comme conseils et temps passé pour partager et créer ce réseau de partage formidable. Je suis encore plus respectueux de ce temps que tu prends pour partager que de ton travail en soit....et pourtant en tant qu'artisan à mon compte aussi,j'admire vraiment ton travail, qui plus est d'autodidacte .
Allez n'en jetez plus la coupe est pleine!

paco

J'utilise toujours des vérins, et jai très souvent des plinthes de 50mm.
Ceux dont parle Melc sont très bien, discret mais un poil cher et un poil long à mettre en oeuvre.
foussier.fr/ve.../sp12851-a56651

Sinon il ya ceux ci dessous, bien prendre les 150kg car c'est une clé 6pans (les 100kg c'est une empreinte plate inutilisable). Seul désavantage, un trou dans la tablette du bas : foussier.fr/ve...frapper/sp12832

Merci à tous.tes pour tous ces partages !

RIRI212

paco Merci pour ces informations très utiles !
👌👍

Mike0411
( Modifié )

Salut Boris,
je trouve l'ensemble vraiment joli !!
J'ai juste une question, est ce que le sens du fil du bois (vertical) des portes a été discuté avec les clients ?
Sans parler d'esthétique pur, en tant que boiseux on peut facilement considérer des fibres dans le sens de la longueur mais l'œil client n'est il pas interpellé par ce changement de sens entre les parties milieu et haut/bas ?

Boris Beaulant
( Modifié )

C'est une proposition que j'ai faite c'est certain. Elle a été proposée par le rendu de mon dessin de pré-prod. Et n'a pas reçu d'avis contraire.

Ce choix je l'ai fait à plusieurs titre :

  • Renforcer le mise en lumière de la partie centrale tantôt creuse, tantôt pleine en créant cette "bande" qui brise avec ce qui peut être attendu par nos esprits.
  • Eviter de risquer la déformation du latté sur la grande porte. Expérience retenue de cette bibliothèque. L'âme en épicéa est dans le même sens que le placage de surface.
  • Eviter d'avoir sous les yeux (et les mains) un croisement de fil au niveau du chant. 1. C'est pas élégant, 2. Ca montre tout de suite que c'est plaqué, 3. Ca accroche les mains.

Tout ça pour dire que si le fil avait été horizontal, je m'exposais à d'autre cas problématiques pas plus défendables. Bref, tout est histoire de compromis.

Mike0411

Merci beaucoup pour cette réponse ! j'apprend plein de chose et devant bientot utiliser du mdf plaqué chene je vais verifier ma copie 🤔

ebenober
( Modifié )

Ah ces f...tus pièges d'horizontalité / verticalité / équerrage !
Tu n'es ni le premier ni le dernier à tomber dedans 😫
Je me souviens d'un chantier où je croyais aussi avoir tout bien mesuré, et où je m'aperçois lors de la pose d'un dressing qu'il y a environ 40 mm de défaut d'horizontalité sur le parquet entre un bout de la pièce et l'autre...😳

Mike0411

il faut investir dans un scanner 3D 😝

Histoires de Bois

Un bel ensemble de plus à ton actif Boris !

Une question car tu sembles aguerri sur les panneaux en latté.
Comment plaquer les chants, bois massif ou bande de chants en massif ?
J’ai dans l’idée pour mon prochain projet d’utiliser du massif de 5mm collé et ajusté à l’affleureuse. Merci pour vos retours.

Joyeuses fêtes de fin d’année 🎉

executionbois
( Modifié )

pour le latté il faut éviter le placage fin il faut toujours aléser, les variations du au matériau est trop importante et a la longue tu risque de raccrocher les chants et de les décoller, quand je réalise un tel ouvrage tout est aléser, et les bois de bouts reconstitué cela vas très vite a mettre en œuvre mais il y as encore quelques astuces pour éviter de voir le spectre du retrait entre l'alèse et le latté.

Boris Beaulant
( Modifié )

On raccrochera aussi l'alèse de toutes façons et en plus de ça sur le travers fil, l'esthétique sera bien différente avec une alèse même de qq milimètres.

Le placage fin sera aussi plus flexible pour suivre les variations, plus facilement mixé avec la colle qui peut remplir ses pore et peut être poncé assez rond pour ne pas dépasser de l'arête.

et les bois de bouts reconstitué cela vas très vite a mettre en œuvre [...]

Quel est le sens de cette phrase ?

Histoires de Bois

Merci pour vos réponses. Désolé si ma prochaine question traduit un manque de connaissance de ma part, mais que signifie «  raccrocher l’alèse » ?🤔
Quelle est l’épaisseur préconisée de l’alèse en question ?

Histoires de Bois
( Modifié )

J’ai hâte de connaître les astuces de pose du coup quand executionbois aura le temps

Boris Beaulant

mais que signifie « raccrocher l’alèse » ?

Que ça arrache le chant ou l'alèse en plaçant la main jusqu'à le/la décoller.

executionbois

Boris Beaulant tout faux, tu ne raccrocheras jamais l'alaise, vu la conception, et le bois de bout auras un trompe l'œil largement équivalent je faisait pas mal de plaque en massif sur panneaux sapin avec des contres plaque réalisé par nos soins ce sont des techniques plus que centenaire je pense qu'elles sont éprouvé.

executionbois

Histoires de Bois raccrocher l'alaise c'est suite a un frottement sur la face du meuble , si le chant dépasse un peu suite a la rétractation du support ou a sa déformation tu as des risque de décollement.

executionbois

Histoires de Bois les alaises doivent avoir une diagonale égal a l'épaisseur du panneau + épaisseur du trait de scie enfin assez compliqué a expliquer et là je doit aller a l'atelier je tacherais , si j'ai le temps de vous faire un pas a pas.

Boris Beaulant

executionbois tu ne raccrocheras jamais l'alaise, vu la conception

Bah à part en plaquant la face après l'alèse, je vois pas bien ce qu'une alèse apporte sinon.

ebenober

Personnellement, je n'ai jamais eu de problème de décollement de chants plaqués. Je les fais toujours en chants de 6/10e thermocollés au fer à repasser. Bien maroufler avec une cale de bois après le chauffage. Et ensuite faire un affleurage soigné au rabot de paume, suivi d'un léger chanfreinage et d'un ponçage en arrondissant l'angle.

executionbois

ebenober alors il faut continuer.

Histoires de Bois

Merci pour vos retours d’expérience.

executionbois

Boris Beaulant j'utilise du latté plaqué par siat et piat donc j'alèse après et tu ne distingue toujours pas le subterfuge et tu ne raccroche pas non plus a revel les meubles sont plaqué de cette manière ainsi qu'a lifol le grand.
je suppose que la technique est éprouvée mais après chacun fait comme il veut moi je ne fais que donner ma façon de faire et je me demande simplement ce que veut dire partage quand je vois le nombre de question posées les réponses qui sont données et dont personne ne tien compte alors a quoi bon.

hervem

executionbois

Bonsoir,
La fin de cette année est difficile...pour tous !
Je comprends votre remarque. Mais je vous assure que nous tenons tous (les débutants comme moi en particulier) à recevoir de la part de compagnons expérimentés votre partage, vos expériences, vos connaissances, en résumé votre gentillesse.
Nos questions bien basiques auxquelles vous répondez, et les échanges entre vous les pros ou les amateurs passionnés nous apprennent bien plus que vous ne le pensez.
J'ai déjà assimilé bien des astuces et techniques à vous lire.
Au point que je me fais parfois des résumés de lecture !
Alors permettez que je vous rassure sur l'usage que nous faisons de vos échanges.
Ils sont essentiels, et tellement l'âme du monument que vous construisez:
L'AIR DU BOIS !

Très cordialement,
hervem

domy63

Coucou'
Je suis pleinement d'accord avec cette analyse
Cordialement DB

pontordu

Trés beau ,merci pour ces renseignements

LE RIFLARD srl - JC Thiry

Au Top ... comme d'hab !!👍

HAZO ébénisterie

Salut Boris,
Question subsidiaire sur la pose: pourquoi avoir monté le meuble de droite à plat et pas l’avoir monté directement debout comme celui de gauche?
Bon, il faut avoir prévu les cales adéquates pour soutenir les étagères:)

Malabar

Bonjour,

Je me préparer à faire quelque chose de similaire et je me pose une question à propos de la fixation des 2 caissons.

Pour ton caisson de droite par exemple, est-ce qu'il est fixé au mur à gauche, à droite et/ou au plafond ? Ou alors, il est simplement posé par terre et ensuite tes fileurs viennent apporter de la solidité latérale pour que le caisson ne bouge pas ?
Parce que moi, quand je vois ton caisson sans fileur, je me dis que si tu le secoues de gauche à droite, il va trembler. Non ?
Je n'arrive pas à comprendre qu'est-ce qui rend le tout solide (parce que j'imagine que ça l'est).
