Boris Beaulant

Grande bibliothèque de séjour

Cette création contient 1 retour d'expérience.

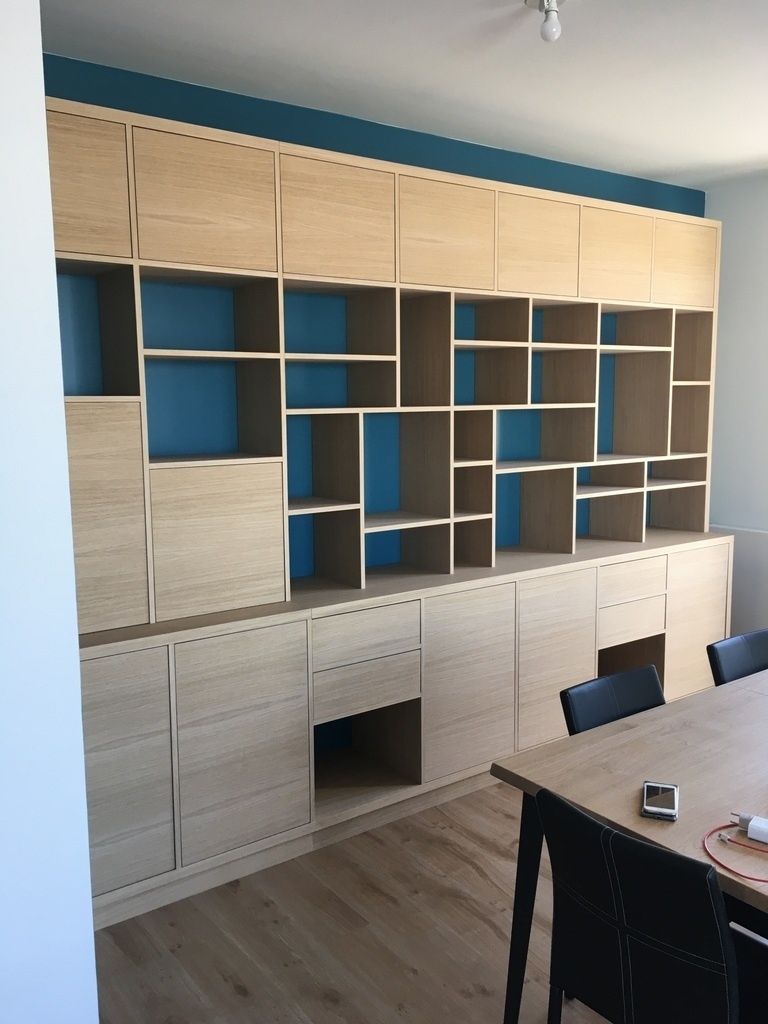

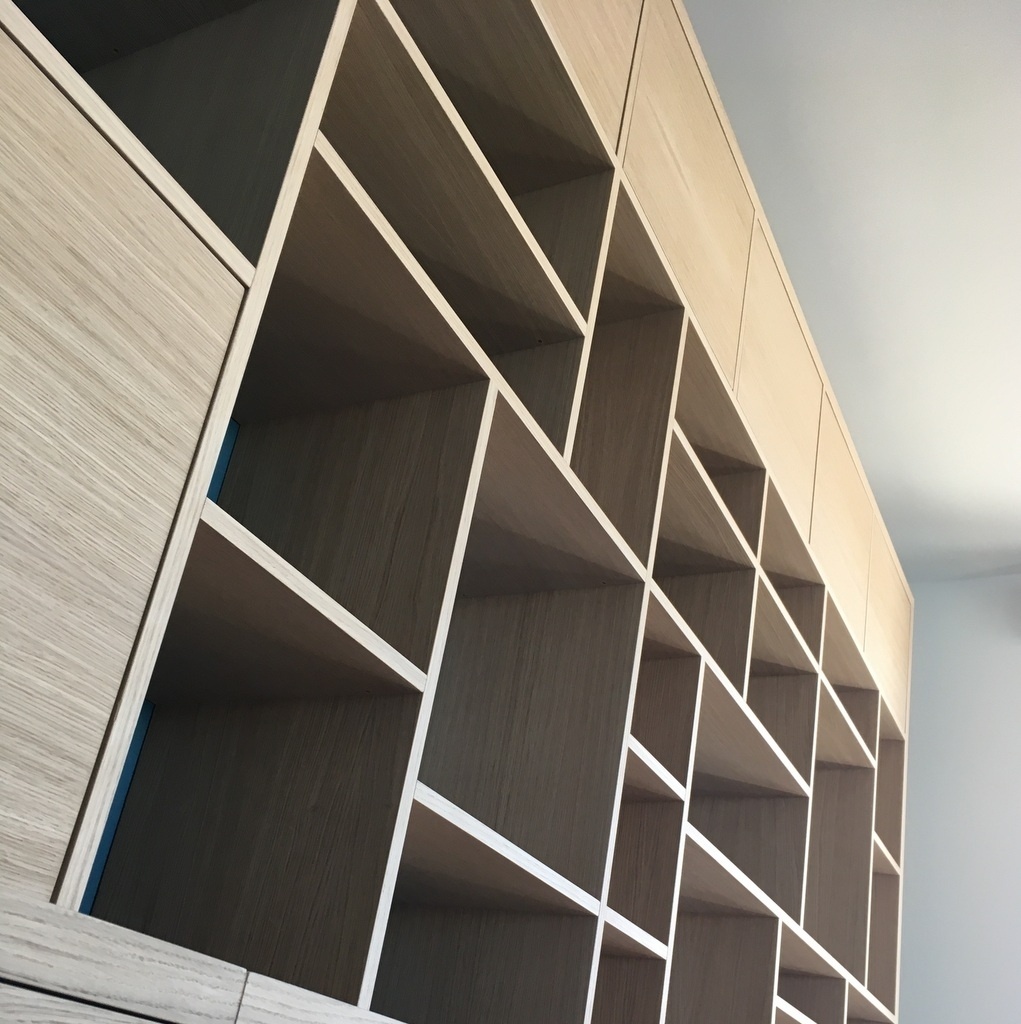

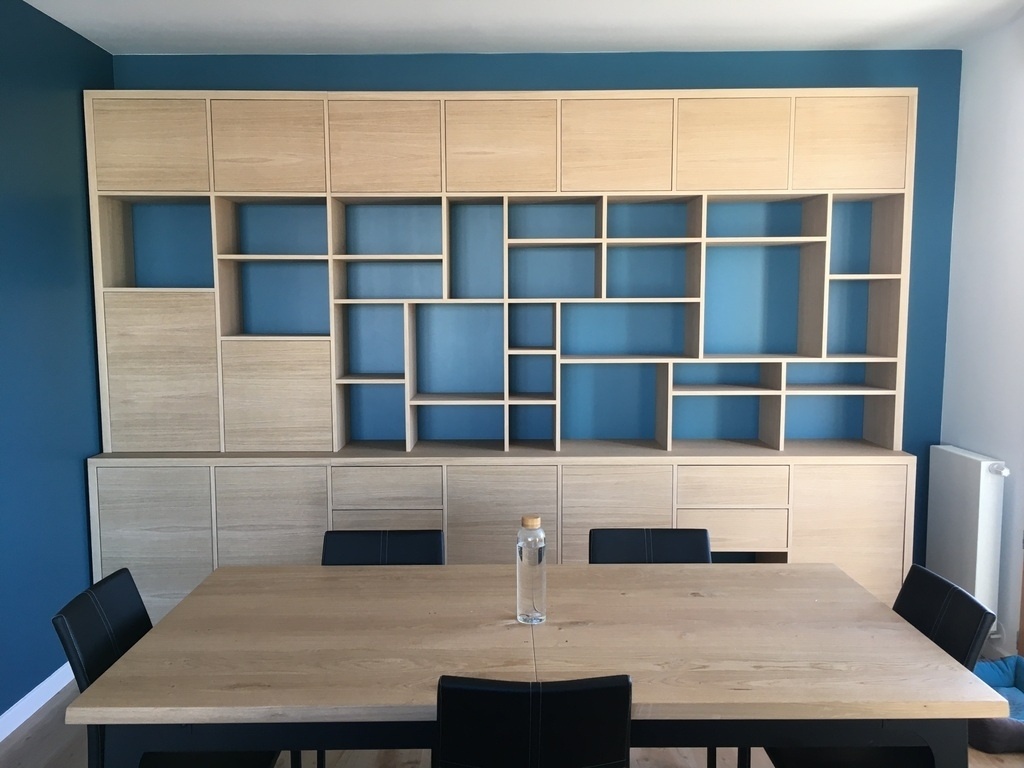

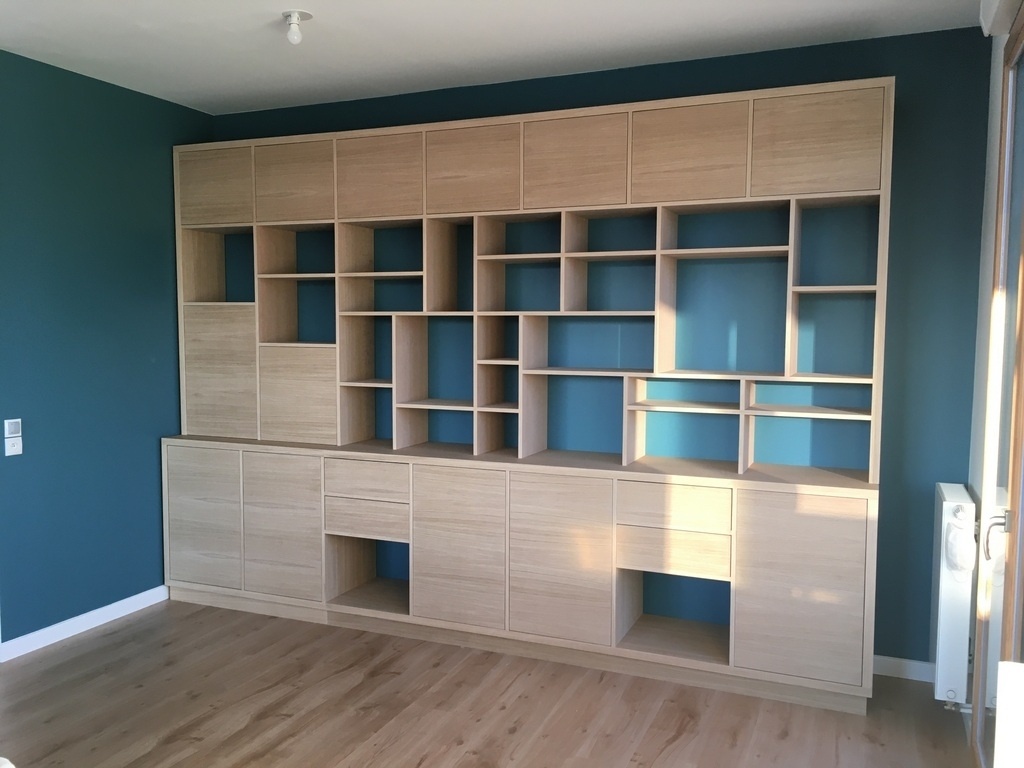

Voici une grande bibliothèque / placard de rangement de 3m70 x 2m60 qui vient de trouver sa nouvelle maison.

Réalisé intégralement en panneaux de latté chêne 19mm.

La meuble se compose d'une partie basse de 50 cm de profondeur et d'une partie haute de 35 cm.
Il y a 120 pièces toutes différentes et les plus longues faisaient 2m60 ... ce qui se range assez bien pour le transport, mais qui demande un camion volumineux pour gérer la longueur sans utiliser le volume ... c'est ballot ...

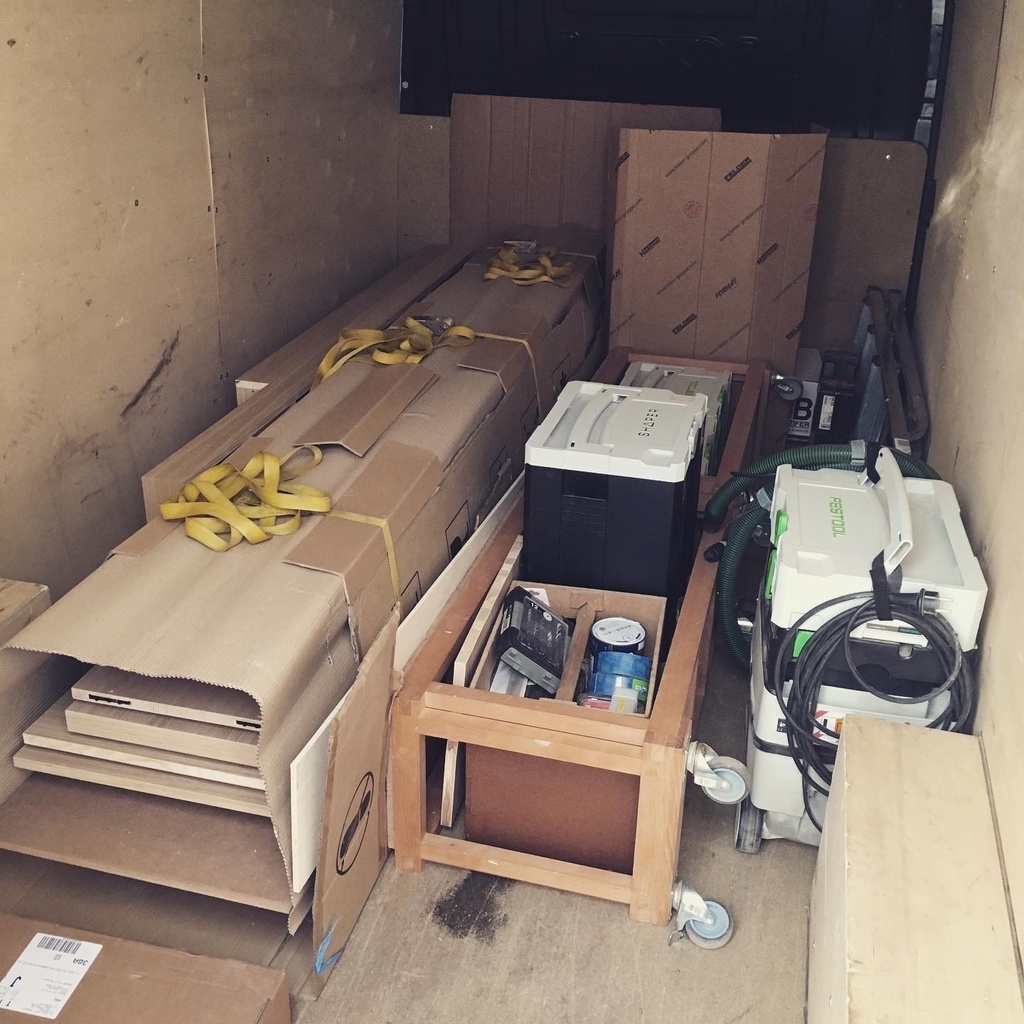

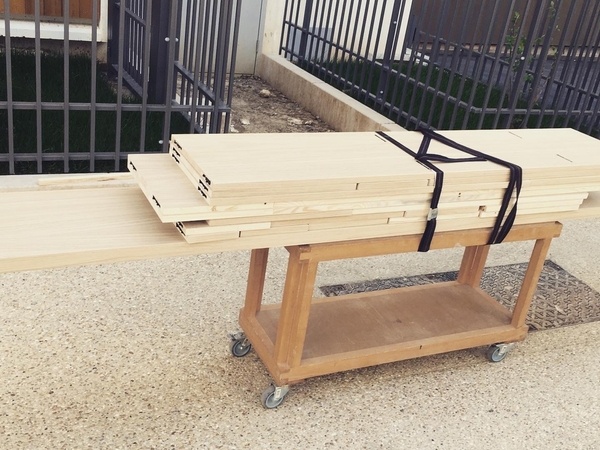

Une nouvelle fois, j'étais bien content de mes petits chariots pour traverser la rue et monter tout ça au 5ème étage !

1h de chargement, 5h de route, 1h30 de déchargement, 2h de montage ... une bonne journée de pose !

Un projet finalement plutôt long à réaliser (découpe / placage des chants / usinage clamex / ponçage / finition ...) mais qui a ravi les clientes alors mission réussie !!

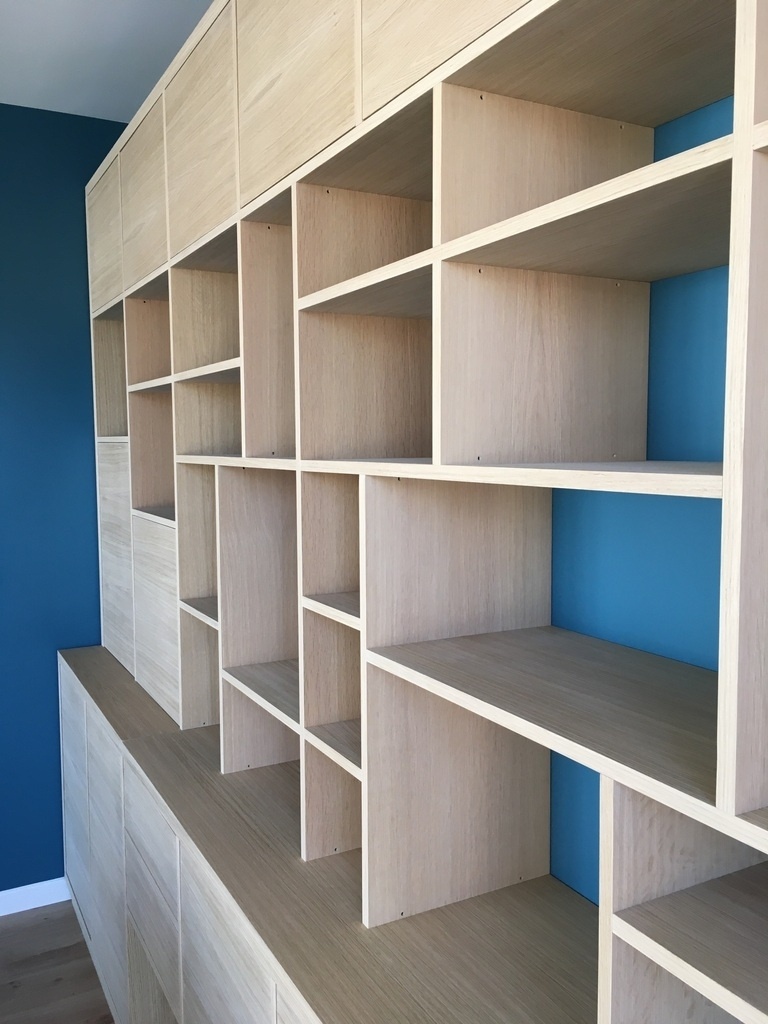

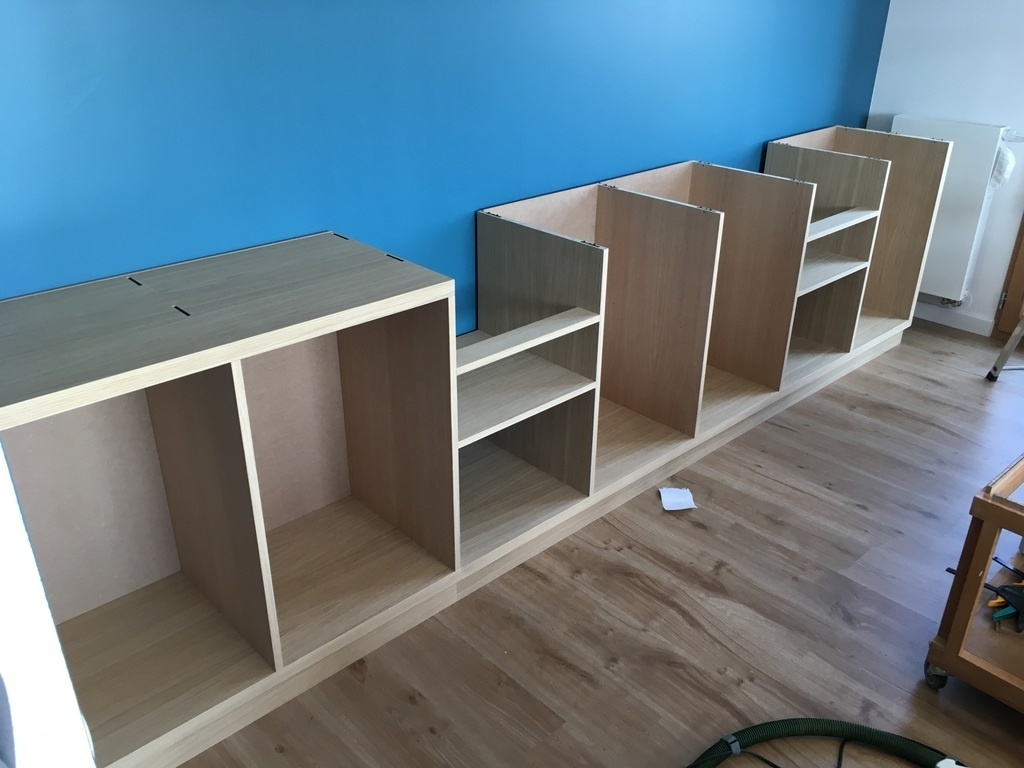

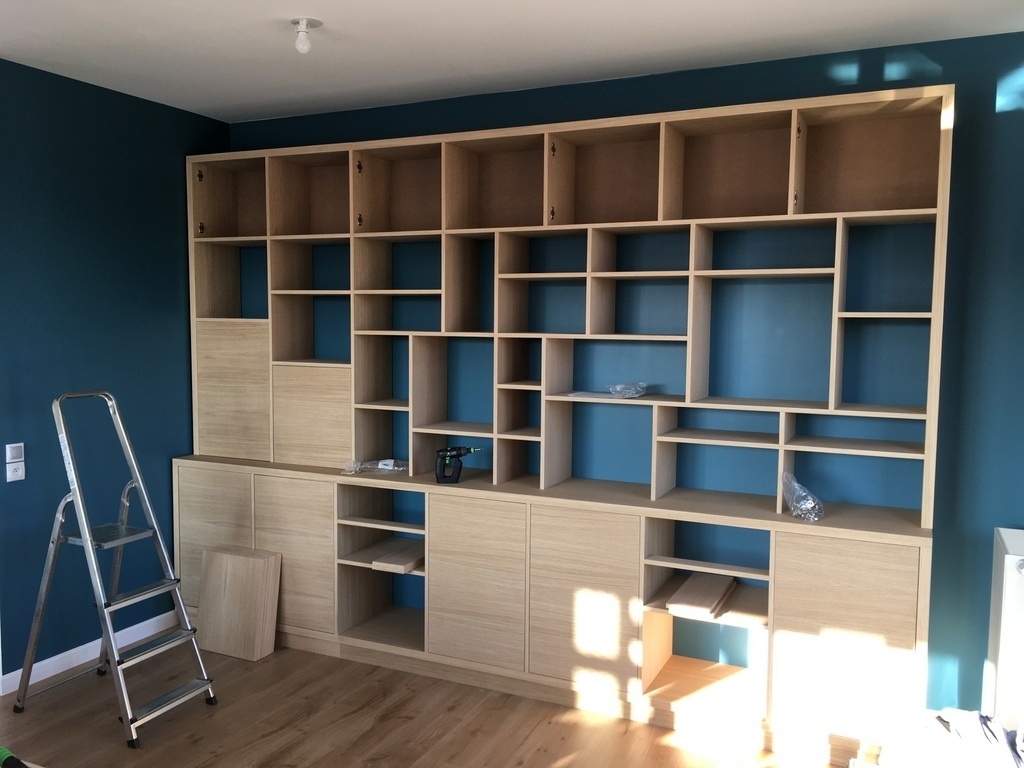

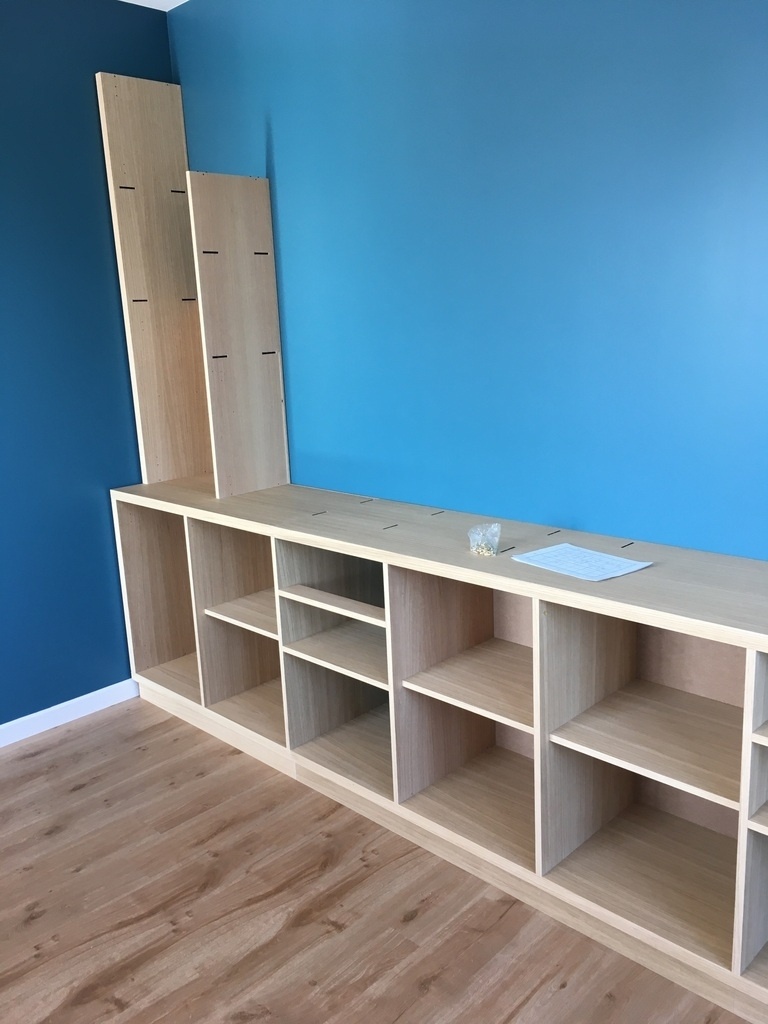

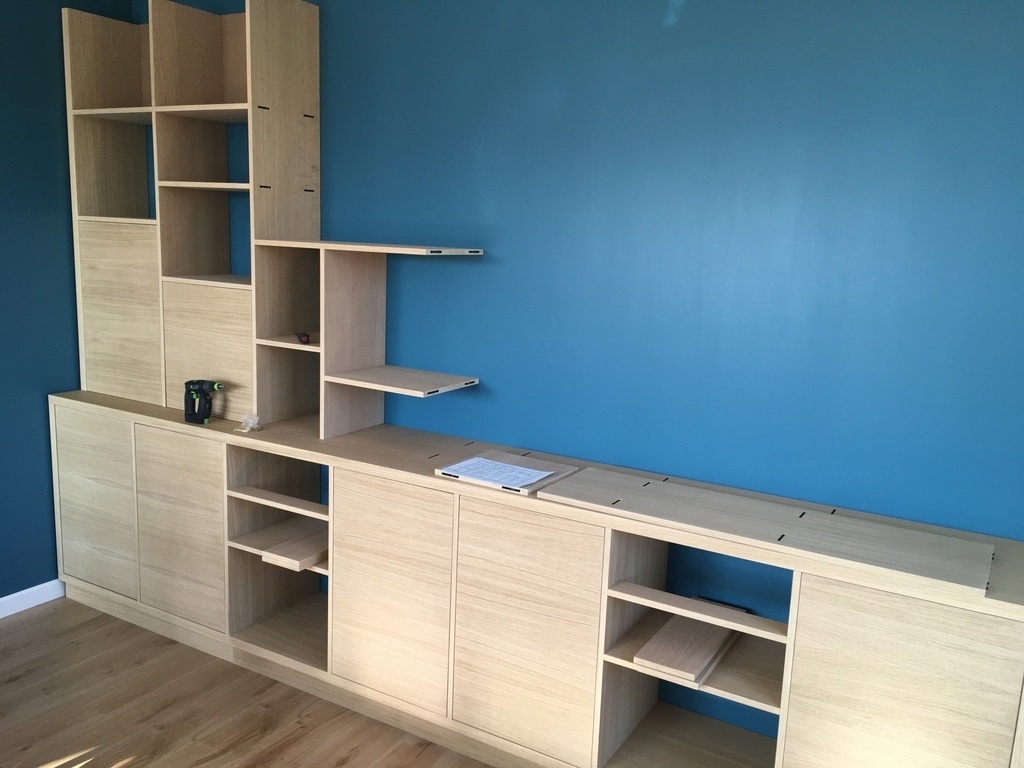

Quelques photos du montage :

Mis à jour

Publications associées


1 retour d'expérience

Boris Beaulant
( Modifié )
Finalement, ça sera avec poignées encastrées ... bleues !

Il y a des projets qu'il faut voir monté pour valider ou invalider le détail final.

Petites modifications apportées à la bibliothèque avec des poignées encastrées avec un fond de couleur bleue rappelant la couleur du mur en arrière de la bibliothèque.

Et voici comment elles ont été réalisées 😉


Discussions

Boris Beaulant  a publié la création "Grande bibliothèque de séjour".
il y a 3 ans
executionbois
( Modifié )

Comme mentionné sur Facebook superbe bouleau, les joints des portes inscrites me dérange visuellement sur un biton cela passe mais là j'observe des désaffleures et trop de lignes, je te rassure il m'arrive de faire ce genre de choses mais du coup je n'en dors plus les nuits bah je crois que j'ai comme un problème.

Kentaro
( Modifié )

Si ce genre de remarque te permet de mieux dormir cette nuit...

😜 😜
😜

Boris Beaulant
( Modifié )

Hmm, moi aussi j'en dors pas la nuit, c'est aussi pour ça que j'aime pas les portes encastrées en enfilade comme ça.
Mais j'ai aussi appris à limiter le perfectionnisme au besoin qu'on m'exprime pour mettre l'énergie sur la fonction et par le détails qui ne nuit pas à la fonction :)

PS : Si c'est la photo 2 qui te chagrine. La seconde façade en bas sur la photo est celle d'un tiroir qui au moment de la prise n'était pas encore fixée au tiroir 😉.

Boulou

J'aime mais moi ce qui m'interroge c'est le sens du fil .

Boris Beaulant

Boulou c'est du placage, si ça peut te rassurer.

Boulou

Oui d'accord comme du latté chêne

mokozore

Boris Beaulant Tiens c'est drôle, j'avais rien noté à la première visu des photos... comme quoi, on note tous des choses différentes. En re-regardant, je me dis que ça a du te faire un petit boulot de réglage quand même...

C'est encore une belle bête que t'as faite là!

executionbois
( Modifié )

Kentaro perso ton avis !

Xylosophie

Ahh vous aussi vous dormez pas la nuit en pensant aux défauts de vos créations tout en sachant pertinemment que personne ne les verrons jamais? Je me sens moins seul 😅

HAZO ébénisterie
( Modifié )

Très belle bibliothèque!!! Comment fais tu pour faire le montage de cette énorme bibliothèque en seulement 2h? Tout seul?🤔

Boris Beaulant

Merci ☺

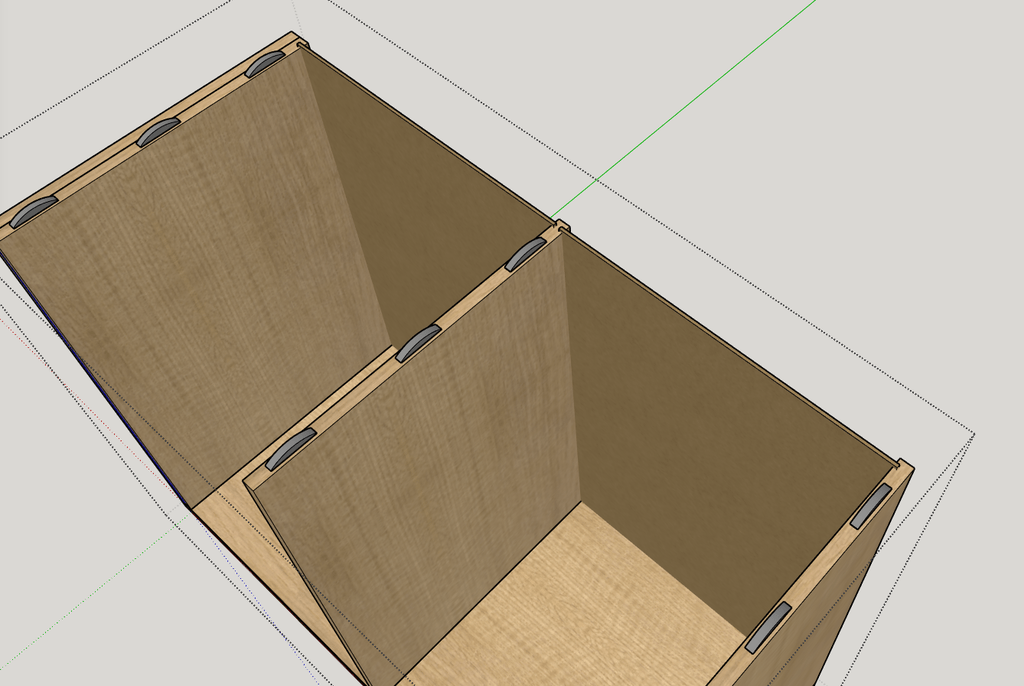

Grâce la puissance du clamex. Tu peux monter les planches une par une et ça tient directement.
A l'unité tout est donc manipulable seul.

Niouniou

Boris Beaulant il n'empêche que 2h, tu n'as pas chaumé quand-même, le déchargement, la logistique et l’étiquetage de toutes les pièces était primordial! Chapeau, une nouvelle fois!

Mike0411
( Modifié )

Très belle réalisation !
Tu as une plaqueuse de chant ou tu as tout fait au fer à repasser ? 😅
Ca mr fait penser que je viens d'appeler 2 fournisseur pour trouver du latté chene. Le 1er me dit "oh ben non nous on que de l'agglo en plaqué 😒. Et l'autre me dit "je sais pas si on en a encore car personne n'en prend !"
Ce qui m'amène une question : arrives tu (facilement) à convaincre tes clients d'accepter le surcout du latté par rapport a un agglo ou medium plaqué ?

Boris Beaulant
( Modifié )

Tant que j'arrive encore à trouver du latté, je ne prendrais pas du MDF ou aglo plaqué. C'est très lourd et flingue tous les outils :)

Mike0411

Perso vais travailler du plaqué pour la 1ere fois.
Question peut-être bête mais comment tu gères l'esthétique du placage des chants qui sont sensé avoir l'aspect du bois de bout en massif ? Tu mets du chant classique et du coup on a du bois de fil au lieu du bois de bout ?
Dit moi si c'est pas clair 😅

Boris Beaulant

Je plaque du bois de fil là où il y aurait du bois de bout. C'est pas plus choquant et il n'y a pas là la volonté de cacher que ce n'est pas du massif.

C'est avant tout une question économique.

executionbois

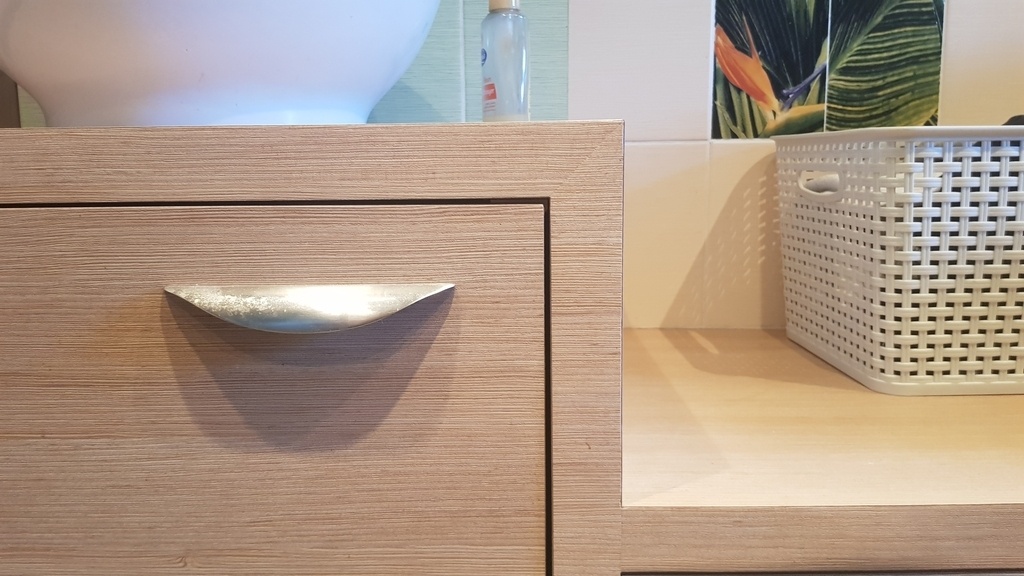

voilà un vieux meuble traité avec la priorité du fil

Mike0411

Boris Beaulant ca le mérite d'etre clair 👍🏻

Mike0411
( Modifié )

executionbois merci pour l'exemple !
Tu as plaqué des petits bouts de chants l'un au dessus de l'autre c'est ca ?

Boris Beaulant

executionbois si je ne me trompe pas ta photo est du strat ? Ca serait plus complexe avec un placage sans prendre ça sur un non tissé.

J'admire l'idée et la mise en oeuvre. Mais je suis pas fan du résultat. Un fil à travers chant, je trouve pas ça naturel à l'oeil.
Qu'est-ce qui a motivé ton choix d'avoir cette continuité de fil ?

executionbois

Boris Beaulant deco des année 90 et encore d'actualité dans la deco d'ébénisterie sur Nancy j'en est refait il y a pas longtemps mais en placage massif c'est tout aussi rapide et sans tissé mais j'utilise une bombonne de colle sous pression.

Kentaro

executionbois Le haut du tiroir n'est pas bien parallèle avec la planche du haut, mais bon... 😛

executionbois

Il est évident qu'un personnage pathétique et inintéressant se sente obligé de s'exprimer mais qui ne comprend pas qu’un meuble de 1998 qui sert tous les jours et qu’il est en merdumium mais que rien ne se décolle et que en 2 heures j’en ais refait un autre mais bon la pauvreté de l’analyse me laisse à Penser que le personnage ne suscite pas mon intérêt Bonsoir monsieur KENTAROJESERTARIEN .

Juls

Superbe réalisation, et comme toujours je fan des 2 petits chariots ....
😉😉🤙🏽🤙🏽

dependancesbois
( Modifié )

Un sacré boulot et chapeau ! Faut être sur de soi quand on travaille aussi loin !
Tu fais combien de répétition chez toi ?

Boris Beaulant

Haha, ce qui est surtout important, c'est d'oublier aucune pièce :)

Le Riflard et la Varlope
( Modifié )

Sacrée bestiole 👏. Que faisait la Shaper dans le camion pour ce chantier ?

Boris Beaulant
( Modifié )

Il y avait des trous à faire à l'arrière de certains panneaux de la partie basse pour rendre accessibles des prises qui étaient au mur 😉

Le Riflard et la Varlope

Boris Beaulant ah ah tu vas bientôt plus pouvoir t'en passer :)

Famelart
( Modifié )

j'aime beaucoup cette bibliothèque , bravo beau travail

Boris Beaulant

Merci ☺

fred01
( Modifié )

très jolie ta bibliothèque . tu travailles loin 5h de route
.quel sortes de clamex tu as mis sur ton meuble ? je pence les clamex p14 pour les panneau extérieur et les clamex Flexus pour l intérieur . merci

Boris Beaulant

Clamex P-14 et Medius, si deux fixations arrivent en face à face.

Atelier du Bois Vert

Un bel ensemble.
L'ensemble est collé, vissé ou simplement assemblé via le P14? pourquoi ne pas avoir utilisé les tenso?
je n''arrive pas à distinguer la matière des panneau en fonds de meuble. merci

Boris Beaulant

Uniquement assemblé aux clamex, pas de colle, pas de vis et pas de dominos. Les tenso ça se démonte pas. Dans ce cas, je n'en voyais pas l'utilité. Il faut monter 2 fois l'ensemble. Un montage à blanc à l'atelier pour valider et un définitif chez les clients.

Les fonds sont en MDF ici.

executionbois

Boris Beaulant par contre je ne suis pas d'accord perso je met des tensos et sa ce démonte très bien et on évite les perforations toujours inesthétique pour moi.

Xylosophie

Sinon, il y a aussi les divario pour les tablettes ;-) et ça donne la possibilité de les mettre à la fin. (Ou les Flexus, mais ils ont tendance à rayer à l’introduction de la tablette en biais)

Boris Beaulant

executionbois ça se démonte avec choc tout de même ...

fred01

ok merci je ne connais pas Medius .je vais voir sur le net

fred01

je viens de voir sur le net le clamex p14 medius .la différence avec le p14 classique et qu' il a un dégagement dessous . mais je ne comprends pas l utilité .

Atelier du Bois Vert

executionbois je suis d'accord avec toi. ils sont démontables. une petite "tape amicale" et ils se déclipsent. pas nécessairement de gros chocs Boris Beaulant

Boris Beaulant

Atelier du Bois Vert dans ce cas, ça ne me semble pas intéressant non plus, parce que j'ai pas envie que ça se démonte tout seul par une petite tape amicale ou la force d'un bois qui bouge non plus.
Je comprends très bien l'argument du petits trous disgracieux. Mais avant d'être une oeuvre d'art, ça doit être une bibliothèque qui tient et qui se monte facilement.

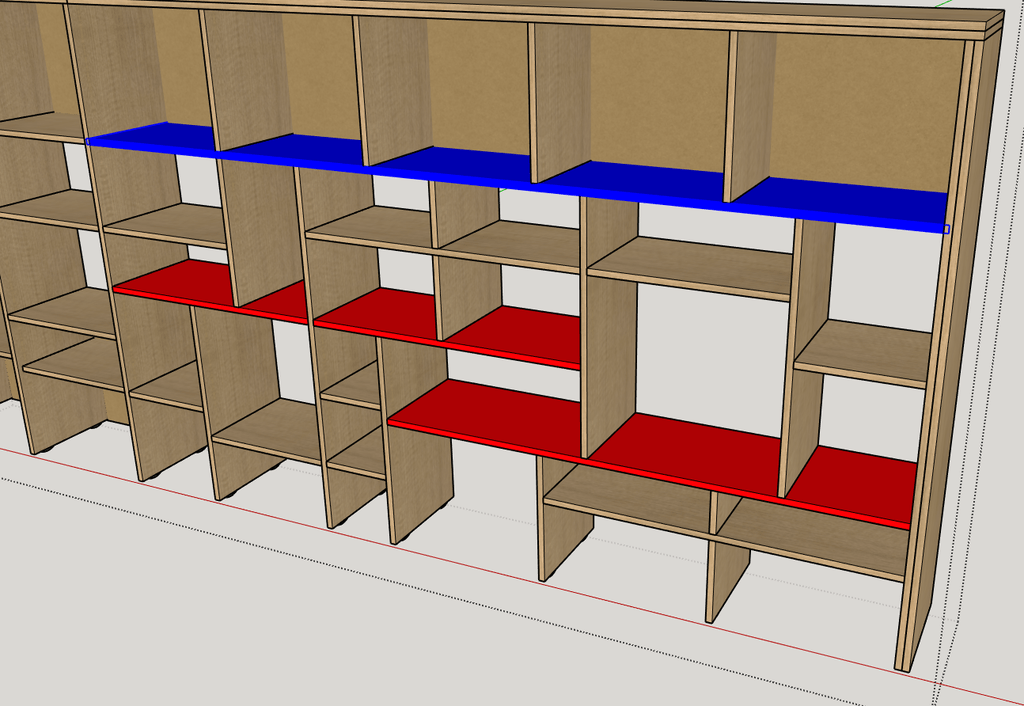

Faut pas oublier qu'ici il y a quasiment pas d'alignement d'étagères et que les erreurs de 1/10mm sur plusieurs coupes ou un faux alignement de 1/2mm sur l'usinage des "mortaises" de clamex va inévitablement demander à la structure de rattraper tout ça par des fixations solides entre elles.

Et je mets au défi quiconque de pas faire les erreurs de mesure donner aux dessus ...

Boris Beaulant
( Modifié )

fred01 le medius est intéressant parce que tu peux en mettre deux en face à face dans une planche. Il n'a besoin d'un usinage que de 10mm et peut être utilisé dans des planches avec une épaisseur >= 16 mm

executionbois

Boris Beaulant moi je n'est aucune erreur d'alignement puisque je met des tourillons et les trous me guide la lamello grâce a une petite astuce

Boris Beaulant

executionbois je ne doutes pas de tes astuces, mais je veux bien les connaitre. Pke dans la construction suivante, il y a les usinages des 3 planches rouges qui doivent s'aligner à la perfection avec ceux de la planche bleue et s'assurer que la somme des longueurs combinées des rouges + une épaisseur font bien la longueur de bleu ... je suis dsl, mais même si mes coupes étaient parfaite au micron, l'épaisseur du latté fera jamais 19mm précisément ... bref, sur 3m70, je vois pas bien comment il ne peux pas y avoir au bout de tout ça une petite erreur de 1/2 à 1mm à ratraper sur une longueur ...

executionbois

Bon Boris l'astuce figure il me semble sur une de mes pages un pas a pas ou un autre truc je me rappel plus perso je n'ai jamais de problème je travaille beaucoup avec des calles bien souvent je ne comprends pas vos problèmes je ne travail quasiment qu'avec des tourillons il m'arrive même de faire des jonctions sur mélaminé et on ne voie rien, et je ne suis pas un dieu je ne sais pas faire grand-chose par contre j'essaie au maximum de le réussir.
Ce n'est pas de la haute ébénisterie ce n'est que de l'agencement, je ne remets pas en cause ton boulot, je pense simplement que ce que tu estimes être plus simple te complique la vie

fred01

Boris Beaulant ok je viens de comprendre merci

fred01
( Modifié )

pour le vernis ultras mat tu prends prend quelle marque ? tu appliques au pinceau ? merci

Boris Beaulant
( Modifié )

C'est le Pura Natura de Hesse appliqué au rouleau.

Xylosophie
( Modifié )

Superbe, j’aime beaucoup!
Comment t’y prends-tu pour les fonds? En feuillure, cloué par derrière et tu déplace ensuite ton meuble contre le mur?

Boris Beaulant

Merci ☺
Pour les fonds, ils sont glissés dans une rainure.
L’ensemble est monté à sa place. Il me semble impossible de déplacer le meuble ensuite. Trop lourd.

fred01

donc le fond est en plusieurs partie je pense

Xylosophie

Ah, c’est qu’il me semblait que l’espace restant au dessus des buffets hauts ne permettait pas d’y passer le fond... j’ai récemment été confronté à ce problème et j’ai galéré 😅

Boris Beaulant
( Modifié )

Xylosophie c'est exact, j'ai pas pu le passer par le dessus. Il n'y a plus assez d'espace avec le plafond. Mais je l'ai passé par le côté un à un avant de monter le montant à sa droite.
Et comme il restait 40cm tout à droite du meuble, pas de pb pour le dernier non plus.

fred01, un fond par caisson fermé d'une porte, oui.

Xylosophie

Ah ben oui! Évidemment ;-) parfait!

Sweex59
( Modifié )

Bonjour,

super chouette, beau boulot. Une fois que l'on a la ZETA clamex on s'en lasse pas !
5h heure de de route c'était pas tout près 😀
Question: tu utilises une plaqueuse de chants ou c'est des chants pré encollés ?
Encore bravo

Boris Beaulant

5h heure de de route c'était pas tout près

Oui, région parisienne 😉

tu utilises une plaqueuse de chants ou c'est des chants pré encollés ?

Arf, j'ai fais ça avec la méthode la plus lente qui soit. Colle blanche + placage 9/10 ème + Presse à chants.

Sweex59

au moins tu as voyagé hors confinement 😀
Effectivement le placage a du être long. C'est pour cela que je me renseigne sur une plaqueuse de chant, pour chant abs de 2mm d'épaisseur.
Pas évident d'avoir des retours sur autre chose que la conturo de festool qui est hors budget.
encore bravo et bonne fin de journée

MOWD

Boris Beaulant lyon/région parisienne,tu passes forcément par chez moi. Il va falloir t'arrêter un de ces jours!

Tintin45

Très belle bibliothèque.

DocEmmettBrown
( Modifié )

salut Boris Beaulant

superbe mais j'ai presque envie de dire ... comme d'hab quoi 😆 ... mais superbe quand même

Je dois faire un meuble en panneau replaqué frene (j'en parle SUR CETTE QUESTION ) et je me demande comment gérer les chants...

Tu as répondu en partie en disant que tu utilise du placage 9/10ème, mais comment gères-tu les grandes longueurs ?
les plus grandes dimensions que j'ai sont de 2900, 2700 or les panneaux de Decoflex en 0,6mm qu'a mon fournisseur ne font que 2500 max... Je trouve ça moche d'avoir une coupure en pleine façade.... bref, si tu pouvais éclairer ma lanterne, tu m'enlèverais une fière chandelle du pied 🤣

Boris Beaulant

Merci ☺

mais comment gères-tu les grandes longueurs ?

Avec des placages assez longs. J'avais acheté des feuilles de 3m.

DocEmmettBrown

Bah ouais, je m'attendais a cette réponse... forcément...
Ça va pas m'aider ça...
J'ai appelé plusieurs fournisseurs et ils n'ont que des 2,5m... quand ils en ont encore (pénurie)... fait chier.

DocEmmettBrown

petite question subsidiaire...

Tu as replaqué des chants sur place ou tu avais déjà tout prit en compte dans ta conception ?

Si tout était déjà fait, ça veut dire que tu as des coupures de chant dans certaines longueur du coup ?

Je suis en train de me bouffer le cerveau pour essayer de ne pas avoir de jonction de chant sur une même longueur mais c'est un peu compliqué...

Louisianne

Le plaquage des chants m'intrigue. Tu as acheté des feuilles de 3m. Sur quelle largeur ? Parce que pour les côtés, la largeur du chant est double, non ? Je suis en pleine réflexion pour la réalisation du bureau de ma fille. Merci !

Boris Beaulant

Je crois que j'avais des feuille de placage de 3m50 sur 200mm de large.

Louisianne
PhG82400

Woaww ! Comme d'hab !

ben39
( Modifié )

juste magnifique, un travail de dingue, te voila en plus à t'exporter à l'international ... presque vue de chez toi !!!
Bravo pour ce travail, cette patience !!! merci pour ces partages qui sont bien bien loin de mes compétences.... et qui aurait tendance à donner le vertige. En regardant cela on sait pourquoi ce métier demande à être très très pro !

AndrePIQUET

Bravo pour ce travail et pour le partage
Merci

Boris Beaulant  a ajouté un retour d'expérience "Finalement, ça sera avec poignées encastrées ... bleues !".
il y a 3 ans
Oak

Elles me plaisent bien ces poignées 👍 fabriquer c'est tellement mieux.

AvecUnBoutDeBois

Belle bibliothèque.
Merci d’avoir partagé la vidéo de réalisation des poignées. J’y ai découvert plein de petits trucs très utiles.

racmterrof
( Modifié )

Pas de commentaire sur le travail, Boris, j'espère que tu sais ce que j'en pense.
Mais là où ça ne va pas: tu n'as pas réussi à convaincre ton client de déplacer ou de modifier son radiateur. Il le regrettera toute sa vie.
Je reconnais que pour toi le travail s'en trouve simplifié.

Boris Beaulant

Je sais bien Marc 😊

L'appart est neuf et y avait pas vraiment d'autres solution pour le radiateur que de le laisser là. Dans un sens, ça fait aussi respirer le esthétiquement le meuble. C'est bien de pas la coller de mur à mur.

sylvainlefrancomtois

👍

dependancesbois
( Modifié )

Le rendu avec les poignées est vraiment super !
Géniale la vidéo avec plein d'astuces que je vais essayer.
Tiens ! Une banane ... !
Mais du coup tu t'es fait le trajet pour aller rechercher les portes ?
Ça fait un sacré trajet pour les finitions !!!!

Boris Beaulant

Mais du coup tu t'es fait le trajet pour aller rechercher les portes ?

C'était sur la route du projet de claustra 😉
Optimisation !

dependancesbois

Boris Beaulant Bien vu !!!
Ben si tu vois, tu es bien organisé ! 😜

Santé !
( Modifié )

Excellent !
Super intéressant d'avoir toutes ces explications ingénierie :)

Par contre... je n'ai pas vu toutes tes vidées, mais je me demande si ce n'est pas la première fois que je te vois utiliser un ciseau à bois .... 🤔

Boris Beaulant

mais je me demande si ce n'est pas la première fois que je te vois utiliser un ciseau à bois ....

C'est bien possible 😉

CyrilM13

je me suis fais la même remarque 😀

Didier

+1

Erebor

Les poignées sont géniales ! La shaper a l'air trop top !
Mais elles sont toutes alignées ! Décalées elles rendent tellement bien !

Mike0411

Boris Beaulant Parfois je me dit que tu lis dans les pensées 😅
Je regarde la vidéo et un moment je me dit c'est bien cool ses poignées mais pourquoi ce U..? Et la ya un Boris qui apparaît et qui m'explique 🤓
En revanche je me disait (et c'est ce que pensais au début de la vidéo) pourquoi n'as tu pas fait un U plus large dans le quel tu aurais pou sortir 2 poignées avec une decoupe centrale ?

Didier

C'est impressionnant ce que les poignées transforment l'ensemble !
Cette Shaper semble vraiment apporter un complément rapide et précis pour réaliser des gabarits.
Bravo pour la vidéo et les astuces qu'elle partage.
Ta technique pour la banane n'est pas banale 🤣

Herlem

Ces poignées, ça change tout!
😍

Fabien R

Attaquer la vidéo sur l’ouverture de meubles avec une telle intro, j’avoue que j’ai eu peur un instant pour les fonds de cette bibliothèque...😳

HAZO ébénisterie
( Modifié )

Top! C’est fou comment des poignées peuvent changer le même design! Sans poignée on avait une bibliothèque épurée et là on a quelque chose de plus contemporain!
Par contre, quel est le lien avec la banane?!!!!

Boris Beaulant
( Modifié )

Merci !

Par contre, quel est le lien avec la banane?!!!!

La forme et le fait qu'il y aura toujours une autre façon de faire que la façon qu'on peut avoir l'habitude d'utiliser :)

Niouniou

Boris Beaulant j'adore cet esprit !! Même si le cerveau a assez peu de temps de repos !!😁

Franfrantz

Belle explication! Je croise les doigts pour que la prochaine vidéo présente la shaper et ses fonctionnalités. C’est passé trop vite sur celle ci!

paco
( Modifié )

Excellent !!

Les panneaux latéraux plus épais,c'est aussi du latté ?

Un problème que j'ai du mal à résoudre c'est la fixation invisible de ce genre d'ouvrage : fixation qui sert d'anti-basculement et de contreventement. Là en partie haute tu as pu mettre un tasseau qui se voit pas, mais dans le cas d'une étagère toute hauteur et toute ouverte ??

Boris Beaulant

Salut,

Le contreventement est ici réalisé grâce aux fonds des placards fermés.

paco

Oui effectivement les fonds ca suffit pour le contreventement !
Et tu n'as pas peur à la bascule d'un enfant qui l'escalade plutôt que d'attraper un tabouret ? bon il est plus large en bas et l'assemblage est bien rigide avec le clamex alors ca doit suffire...

Je reviens sur les montants épais : double latté, replaqué de chant ? je connais pas de latté supérieur à 22mm...

Boris Beaulant

paco les montants larges c'est juste 2 épaisseurs de latté avec chants replaqués.

Non, la base est assez lourde pour l'ancrer au sol et Fait 50cm. Il faut déjà une sacrée force pour le faire basculer.

RenaudA3B
( Modifié )

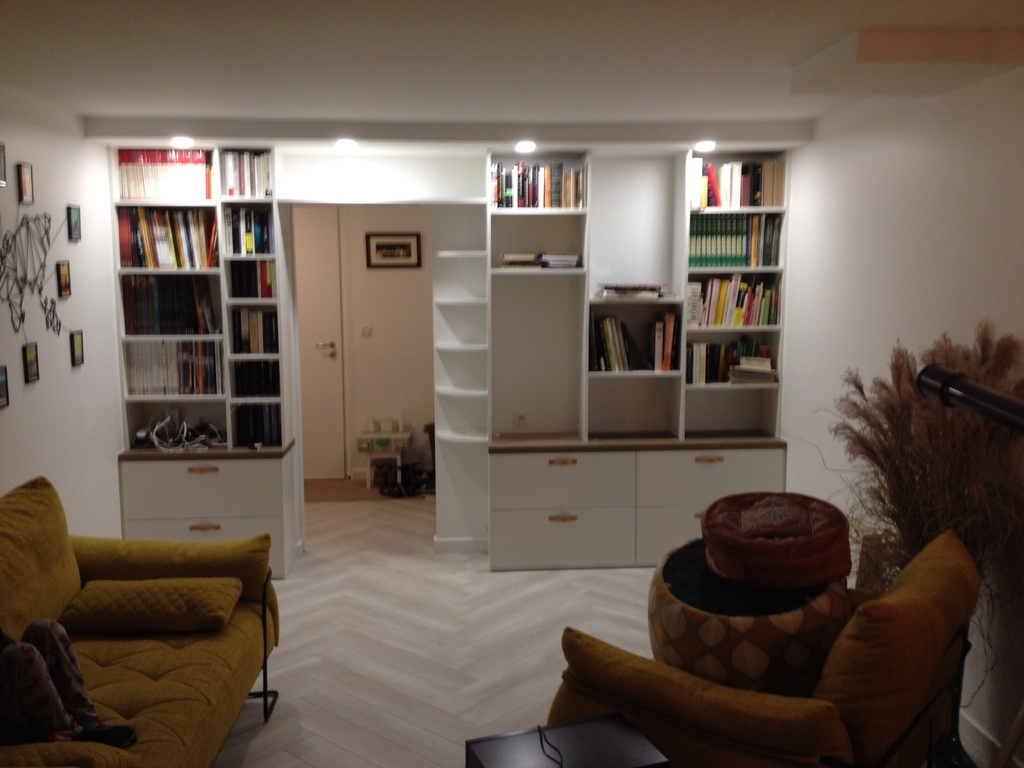

Je viens de découvrir ce projet. Très élégant les poignées avec fond bleu. Bravo. Une question : quand les montants de la bibliothèque ne sont pas à l’aplomb des montants des caissons, comment peux-tu être sûr que le poids de la biblio ne va pas faire fléchir le plan de travail ? Je demande cela parce que j'ai eu un soucis un peu équivalent sur une biblio bien chargée... Peut-être que tu accroches la partie supérieure comme un meuble suspendu ???

Boris Beaulant

Merci :)

Ici, le plan fait une épaisseur de 38mm. C'est assez pour contenir un non alignement des montants dus dessus avec ceux du dessous.

RenaudA3B

Bein moi j'avais mis 38 mm aussi + 19 de méla... je comprends pas trop... Ceci étant le plan de travail était fourni par la cliente... Je n'avais pas vérifié sa droiture avant pose (c'est peut être une piste).

executionbois

pour ce genre de projet je place une barre en acier noyé dans l'épaisseur.
car même 38mm ça flambe expérience vécu.

Boris Beaulant
( Modifié )

Je suppose que ton problème est sur la partie à gauche de ta bibliothèque. Oui, en l'état avec une centaine de kg de livres, ça ne m'étonne pas qu'il y ait une flexion.

La porté est quand même importante de chaque côté du tiroir dans ton cas. Et il n'y a pas de prolongement du plateau à gauche ou droite pour "renforcer" la rigidité. La flexion se fera sur toute sa longueur.

Dans ce cas, comme le dit executionbois, une barre de renfort dessous, ou fixer le plateau à l'arrière dans le mur, ou/et fixer la partie haute au mur aussi pour que sa charge ne descende pas que dans le montant central.

RenaudA3B

Oui, c'est à gauche. C'est très peu marqué pour l'instant. Merci Boris pour ton analyse, cela m'éclaire bien. J'ai déjà fixé le plateau à l'arrière dans le mur (haut du caisson) avec une bande de méla. Je vais sans doute renforcer encore et mettre des fixation en partie haute. Pour une prochaine fois, l'idée d'executionbois est a essayer. J'ai d'ailleurs une petite question sur les clamex, je vais la poster dans la partie "questions".

Connectez-vous pour ajouter un commentaire.

Caractéristiques

1 essence
1 outil
 1 finition

Publications associées

0 question
0 plan
0 pas à pas
0 processus
0 école
Autres créations de Boris Beaulant
Voir aussi
